Is deze watermeter uitleesbaar?

[ThinkPad]

Binnenkort wordt hier een slimme meter geplaatst. Daarmee kan ik elektra en gas eenvoudig uitlezen. Maar dan zit ik nogsteeds met het waterverbruik. Ik zou dat ook graag uitlezen.

Maar kan dat uberhaupt met dit antieke ding? De gas en elektra meter zijn beiden uit 1987, dus dat zal deze ook wel zijn denk ik....

Heb al geprobeerd om m'n smartphone met een magnetisch-veld-detector-app erop te leggen als de wasmachine aanstond, en de meter dus draaide (zie ook wieltje op de foto), maar die gaf geen uitslag.

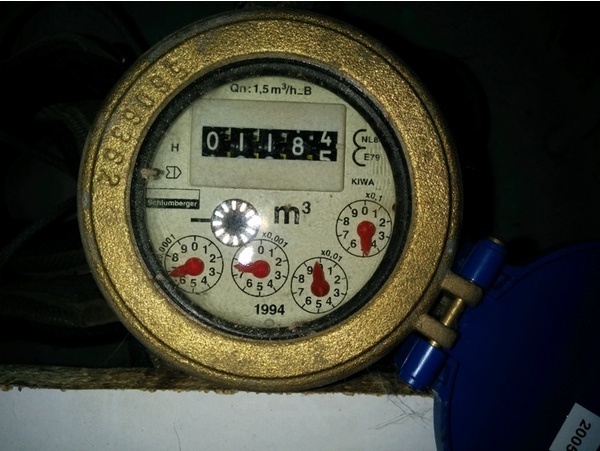

Merk is 'TSL meterfabriek Dordrecht' (tegenwoordig Schlumberger/Actaris als ik op Google zoek). Op de rand staat het nummer '3368168' ingeslagen.

Klik voor groter


Klik voor groter

Vervangen zal wel een hoop geld kosten waarschijnlijk

[ Voor 6% gewijzigd door ThinkPad op 29-06-2014 15:31 ]

[Jiriki]

Ik denk niet dat deze gemakkelijk uit te lezen is. Slimme watermeters hebben bijna altijd een LCD scherm.

Er zijn nog wel meters die met een LED te volgen zijn, die hebben dan vaak een spiegelend stukje op de meter zitten:

[ThinkPad]

Klopt, het telwerk heeft ook geen reflecterend vakje helaas...

[Speedy-Andre]

Vitens heeft in mei 2013 hier de watermeter (1990) zonder kosten vervangen, de hele buurt werd gedaan
Er zit nu een Sensus 620 in die met een (dure) probe uitgelezen kan worden.

[ThinkPad]

Hmmm ik weet eigenlijk niet eens hoe het hier zit. Ik woon in een huurappartement. Woon er nog niet zo lang (vanaf december), maar tijdje terug kreeg ik een briefje (amateuristisch geprint) in de bus waarop ik m'n meterstand moest invullen en bij medebewoner in de bus moest gooien. Zal wel verrekend worden met de hoofdmeter ergens dan denk ik? Van de waterleverancier (WMD) nooit iets gezien.

Vraag me ook af of de watermeter in mijn meterkast wel van de waterleverancier is in dit geval?

Edit: Heb de waterleverancier maar een mailtje gestuurd met de vraag hoe mijn kosten berekend worden, en of de meter niet toevallig aan vervanging toe is gezien hij nog uit 1987 is waarschijnlijk

Jouw Sensus 620 kun je trouwens ook prima met een CNY70 uitlezen, zie deze post: http://www.circuitsonline...w/message/1484447#1484447

[ Voor 40% gewijzigd door ThinkPad op 29-06-2014 16:11 ]

[teacher]

Je zou wellicht iets kunnen proberen met een youless? Als het oogje een contrastwissel waarneemt kan hij het meten.

Andere optie: het staat je vrij om na de hoofdkraan een eigen water/flowmeter te installeren.

Nog een optie: de overbrenging van een watermeter kan dmv magneten zijn. Daar zou je een een hall sensor bij kunnen houden om zo een puls los te peuteren.

[ThinkPad]

Waar zou ik het contrast van moeten meten? Er is op het telwerk geen vakje wat van kleur veranderd. Alle vakjes zijn wit met zwarte tekst.

Secundaire meter installeren zal de verhuurder niet blij mee zijn denk ik, ik woon in een huurwoning namelijk.

En magneten heb ik al naar gekeken, heb m'n smartphone erbij gehouden met een magnetisch veld app, maar die gaf 0,0 uitslag. De meter is volledig gevuld met water trouwens, dus vraag me af of er een magnetische overbrenging in zit. Dat schijnt wel zo te zijn als je een meter hebt die een onderkant van metaal heeft, en een bovenkant van plastic.

[significant]

Er zit toch een getand cirkeltje in wat rond draait? Deze zwart wit overgang is vast waar te nemen en te relateren aan een aantal m3.

[ThinkPad]

Ja, maar de inkepingen in het wieltje zijn wel erg klein en veel.

Ik denk niet dat je dat van een paar cm afstand kunt oppikken met een sensor. Ook draait het wieltje snel, voor het oog is het al een helemaal zwart rondje dan

[teacher]

Je heb het wieltje, maar ook wijzertjes. Rood tegen een witte achtergrond...

En ik kon op de foto niet zien of ie watergevuld was. Dan is mijn magneet idee bij deze afgevallen.

[ Voor 40% gewijzigd door teacher op 30-06-2014 11:28 ]

[Speedfightserv]

Je hebt een tussenmeter. Dit is geen meter van een waterleidingbedrijf.

In het huurkantoorpand hebben wij exact de zelfde meter. De mensen die bij ons in het pand zitten betalen aan ons het water

[Dekaasboer]

Beste Thinkpad,

Ik heb toevallig bij het drinkwater in de ICT gewerkt. Sommige bedrijven zijn ook bezig met digitale meters. Echter omdat de maand bedragen minder substantieel zijn als bij energie en de hoge kosten voor vervanging blijft het bij pilot projecten.

Je kan je drinkwaterbedrijf wel bellen en aangeven dat je geintresseerd bent voor een pilot met een digitale watermeter. Wie weet?

Als dat niet werkt. Laten we eerst even voorop stellen dat het verboden is om voor de watermeter en de afsluiter aanpassingen te doen of aan de watermeter zelf. (Die dingen zijn trouwens best duur, ik zou er niet aan zitten)

Je kan natuurlijk wel zelf een flowmeter na schoeven. (simpel goedkoop) Je kan ook een digitale watermeter a 300e halen uit Duitsland als je het echt tof vind

[bassa21]

Je zou mbv een ip webcam om de zoveel tijd een foto kunnen maken, die je vervolgens aan de hand van ocr uitleest

Wikipedia: Optical character recognition

[Puch-Maxi]

Moet je wel weer verlichting aanbrengen (IR/LED) omdat het normaal gesproken nogal donker is in een meterkast. Heb je ook een probleem wanneer een cijfer net niet helemaal goed leesbaar is (halverwege oid). Het kan natuurlijk wel maar eenvoudig is het niet .

edit:
Dan moet je kijken naar het voorlaatste cijfer en van daaruit het huidige cijfer raden

[ Voor 16% gewijzigd door Puch-Maxi op 30-06-2014 12:52 ]

[bassa21]

Puch-Maxi schreef op maandag 30 juni 2014 @ 12:50:
Moet je wel weer verlichting aanbrengen (IR/LED) omdat het normaal gesproken nogal donker is in een meterkast. Heb je ook een probleem wanneer een cijfer net niet helemaal goed leesbaar is (halverwege oid). Het kan natuurlijk wel maar eenvoudig is het niet .

edit:
Dan moet je kijken naar het voorlaatste cijfer en van daaruit het huidige cijfer raden

Wellicht een oude smartphone gebruiken icm tasker. Dan flits hij bij de foto, en stuur je de foto via wifi door.

[art]

Damn! basanca is me net voor. Zo doe ik het ook. Voordeel van een telefoontje is dat de camera al snel een véél betere resolutie per euro geeft dan een IP-camera.
Je zou de volgende apps (voor Android) kunnen bekijken:
https://play.google.com/s...gic.android.cloudcam.demo
https://play.google.com/store/apps/details?id=com.pas.webcam
https://play.google.com/s...=com.dngames.mobilewebcam

oh, en deze: https://play.google.com/s...s?id=com.bouneb.sebastien

[ Voor 9% gewijzigd door art op 30-06-2014 13:17 ]

[bassa21]

art schreef op maandag 30 juni 2014 @ 13:04:
Damn! basanca is me net voor.

[ThinkPad]

Bedankt allen. Lijkt mij dan inderdaad een tussenmeter. Verklaart ook gelijk waarom ik m'n verbruik op een briefje moest doorgeven aan medebewoner ipv rechtstreeks aan waterbedrijf. Met deze watermeter heeft het waterbedrijf dus ook niks te maken in dit geval lijkt mij.

OCR kan, is wel pittig en foutgevoelig om dat te automatiseren. Denk dat ik het dan maar gewoon met de hand blijf doen. Of iets met die wijzertjes doen, maar dat is ook lastig om het nauwkeurig uit te lezen.

Vervanging zal de verhuurder ook wel geen zin in hebben, omdat water extreem goedkoop is, en je voor de prijs van een nieuwe meter 3 jaar ofzo je waterrekening kunt betalen.

[ Voor 15% gewijzigd door ThinkPad op 30-06-2014 13:25 ]

[art]

Ik ga er zelf regelmatig even voor zitten en type alles in. Overigens: Managementinformatie van het soort "Hoeveel kost één vol bad" hoef je maar één keer te meten om er wat mee te kunnen. Regelmatig loggen is vooral nuttig om trends te ontdekken:

Waterverbruik per week, januari 2012 tot heden:

In week 10 zijn we begonnen met verbouwen, in week 47 konden we er weer intrekken. Je kunt goed zien dat we nu een spaarkop op de douche hebben en tweeknops bediening op de toiletreservoirs. Ook onze vakanties pik je er makkelijk uit, veel beter nog dan via ons gas- en electriciteitsverbruik.

[ThinkPad]

Vorige week een mailtje van het waterbedrijf gekregen dat het inderdaad om een tussenmeter gaat
Dus tot zover het uitlezen

Bij m'n ouders lees ik nu de kWh meter al wel uit met een Arduino, ik wil echter gas en water ook gaan uitlezen.

kWh heeft een pulsled, geen probleem
Gas heeft een reflecterend vlakje in het rondje van de '6', geen probleem
Water, geen idee of die uit te lezen valt. Heb m'n smartphone er al bij gehad met een magnetisch veld detector, maar er gebeurde niet echt wat. De hele meter is van metaal (schijnt dat er bij plastic meters een magneetkoppeling tussen boven en onderkant zit).

Hieronder een foto van de meter:


Iemand een idee?

[Proton_]

Het tellerwieltje licht mooi op met de flitser, kan je daar wat mee?

Of met een blauwe led een wijzertje detecteren.

[ Voor 27% gewijzigd door Proton_ op 20-07-2014 22:09 ]

[ThinkPad]

Gaat te snel denk ik. Die gaat net als bij mijn meter (zie hierboven) aardig snel draaien.

Ik kan niet echt een typenummer ontdekken (met het ingeslagen nummer op de rand kan ik niks vinden), anders kon ik het Schlumberger ff vragen

[Proton_]

Een youless op een wijzertje gaat denk ik wel werken, het contrast is beter dan bij een ferrariswiel op 2 cm.

[albino71]

Dit topic is nog niet genoemd geloof ik...

Watermeter elektronisch aflezen

Ik weet ook niet of je er iets aan hebt, maar dat mag je zelf uitzoeken

[ Voor 28% gewijzigd door albino71 op 20-07-2014 22:22 ]

[ThinkPad]

Jawel hoor, heb daar zelf nog gereageerd

[albino71]

Gloeiende....ben ik een keer behulpzaam...

[ThinkPad]

Ik ga deze bestellen: http://www.ebay.com/itm/T...ain_0&hash=item2a3f51596d en het daarmee proberen. Heb die toch nodig voor de gasmeter, misschien dat de watermeter ook lukt. Wil dan kijken of ik het linker wijzertje kan meten, dan heb ik als resolutie een liter.

[albino71]

Succes, ik ben benieuwd...

Bookmarked!

[Simba]

ThinkPadd schreef op maandag 21 juli 2014 @ 00:26:
Ik ga deze bestellen: http://www.ebay.com/itm/T...ain_0&hash=item2a3f51596d en het daarmee proberen. Heb die toch nodig voor de gasmeter, misschien dat de watermeter ook lukt. Wil dan kijken of ik het linker wijzertje kan meten, dan heb ik als resolutie een liter.

Een 10e liter is de linker wijzer.
De 2e wijzer is een liter

edit: Oh Ja, een hele omwenteling van die linkse is natuurlijk wel een liter

[ Voor 7% gewijzigd door Simba op 27-07-2014 15:24 ]

[ThinkPad]

* ThinkPad klopt stof van het topic...

Ik ga dit weer proberen op te pakken. Vooral omdat ik laatst het 'MySensors' project tegenkwam en je daarmee gemakkelijk verschillende 'nodes' (gebaseerd op Arduino) kunt maken die allerlei dingen meten/schakelen. Zo is er ook al een kant-en-klare sketch voor het uitlezen van een watermeter: http://www.mysensors.org/build/pulse_water

En laat ik nou nog een shitload aan Arduino meuk hebben liggen. En het leuke is dat MySensors sinds kort ook met Domoticz gebruikt kan worden, het domotica pakket wat ik al een hele tijd gebruik. Gisteren even aan het knutselen geweest en het is mij al gelukt om een node te maken die 2x DS18B20 uitleest, de data hiervan verstuurt via een nRF24L01+ module naar Domoticz.

Nu de watermeter. Ik zag dit topic: http://www.domoticz.com/f...pic.php?f=17&t=1103#p6959 en dat is wel een handige manier om een degelijke meetopstelling te maken. Ik heb zover ik weet geen magneetje o.i.d. in het telwerk dus zo'n magnetisch-veld-probe kan ik niet gebruiken, maar ik wil zo'n soort opstelling gaan maken met de TCRT5000 die dan één van de rode wijzertjes van mijn meter (zie foto in startpost) gaat aflezen. Het liefste natuurlijk de 0,001 wijzer voor de grootst mogelijke resolutie, maar wellicht draait dat wijzertje te snel, is nog even experimenteren dus.

To be continued...

[Megamind]

Ik heb een mooie digitale meter, maar er zit geen pulse uitgang of iets op! Ik heb een Pi met camera module geïnstalleerd, deze maakt foto's en OCR'd deze Niet goedkoop maar werkt wel goed.

[ThinkPad]

OCR kwam ik net deze voor tegen: http://zil.olammi.iki.fi/sw/dialEye/
Misschien ook nog de moeite waard om eens te proberen... Vraag me af of dat niet veel CPU trekt...

[Raven]

Heb hier een http://hobbycomponents.co...is-digital-compass-module op de watermeter liggen, daar valt de meter hier wel mee uit te lezen, misschien werkt die methode bij jou ook?

[ThinkPad]

Mijn watermeter (zie topicstart voor plaatjes) heeft geen magnetisch veld dus dat gaat niet werken helaas.

[Raven]

Mijn Galaxy S2 pikte (dacht ik) ook niks op bij de watermeter, maar die module wel, dus mogelijk zijn smartphones niet gevoelig genoeg hiervoor.

[makooy]

Is onderstaande watermeter ook op één of andere manier uit te lezen?

[Raven]

Optische sensor boven dat ronddraaiende reflecterende ding onder rood-witte cijfers?

CNY70 bijv.

[ Voor 25% gewijzigd door Raven op 17-04-2015 13:58 ]

[klump4u]

Ik lees hem hier mee uit:
http://www.ebay.com/itm/2...geName=STRK%3AMEBIDX%3AIT

[ThinkPad]

Waar zit die bout aan vast?

Heb het trouwens voor mijn meter (zie foto's topicstart) opgegeven. Wijzertjes zijn te klein om goed met een TCRT5000 ofzo te kunnen detecteren. Het leek eerst redelijk de goede kant op te gaan, lampje was aan en ging uit als wijzertje voorbij kwam, maar het komt echt extreem precies. Milimeter verschoven en werkte al niet meer. Mij te storingsgevoelig.

En uiteindelijk kost water ook geen drol, dus ik had geen zin meer in de ergenis

[ Voor 89% gewijzigd door ThinkPad op 17-04-2015 18:34 ]

[gekkie]

Hmm ik gok fixatie van het bordje in de klep ?

[klump4u]

Zit een schroefgat in de watermeter.
Meter is al voorbereid om sensor op te plaatsen.
Alleen de bijbehorende sensor kost € 75,00 en die van mij €0,99

[klump4u]

Breek dit klepje maar eens open,

[ThinkPad]

klump4u schreef op vrijdag 17 april 2015 @ 18:37:
Zit een schroefgat in de watermeter.
Meter is al voorbereid om sensor op te plaatsen.
Alleen de bijbehorende sensor kost € 75,00 en die van mij €0,99

That's the spirit

[fabstar81]

klump4u schreef op vrijdag 17 april 2015 @ 18:32:
Ik lees hem hier mee uit:
http://www.ebay.com/itm/2...geName=STRK%3AMEBIDX%3AIT

[afbeelding]

Volgens mij heb ik dezelfde meter. Waar gaat die sensor verder naartoe? Heb zelf geen arduino meuk, maar wel Rpi in de meterkast.

[klump4u]

Sensor zit aangesloten op een Netduino.

[makooy]

Hoe moeilijk is het om zo'n uitlees dingetje te programmeren voor de RPi of is daar een kant-en-klaar pakketje voor net zoals youless voor zonnepanelen?

[iMars]

Hey, ik ben wel benieuwd naar de voortgang, is het inmiddels al gelukt om je watermeter uit te lezen?

[ThinkPad]

iMars schreef op vrijdag 11 december 2015 @ 10:19:
Hey, ik ben wel benieuwd naar de voortgang, is het inmiddels al gelukt om je watermeter uit te lezen?

Nope, ik heb de hoop opgegeven. De meter (zie topicstart voor foto's) heeft veel te kleine wijzertjes om goed te kunnen meten. Verder ook geen magnetisch veld ofzo aanwezig waar ik wat mee zou kunnen.

Komt in een volgend huis wel weer.

[ Voor 8% gewijzigd door ThinkPad op 11-12-2015 10:54 ]

[iMars]

Ah jammer (voor mij )

Ik heb namelijk exact dezelfde meter als deze:


Had gehoopt deze uit te kunnen lezen, maar begin nu minder hoopvol te worden...

[ThinkPad]

Die meter is van m'n ouders. Misschien dat die wel valt uit te lezen, maar ik woon niet meer thuis dus ik ben er niet meer mee bezig daar

[iMars]

Ah my bad, verkeerd gelezen, heb dan toch nog een beetje hoop

[Raven]

iMars schreef op vrijdag 11 december 2015 @ 10:54:
Ah jammer (voor mij )

Ik heb namelijk exact dezelfde meter als deze:
[afbeelding]

Had gehoopt deze uit te kunnen lezen, maar begin nu minder hoopvol te worden...

http://hobbycomponents.co...is-digital-compass-module al geprobeerd? Werkte hier met mijn oude meter, onlangs is er hier echter een Sensus 620 geplaatst en wacht ik nu op http://www.domoticz.com/wiki/PiFace#Water_meter_sensor

Kwam erachter dat Vitens om de 10 jaar meters vervangt i.v.m. mogelijke afwijkingen, waren ze hier 10j te laat mee. Dus maar eens gemaild en 1 dag na antwoord werd ie al vervangen

[ Voor 3% gewijzigd door Raven op 11-12-2015 11:30 ]

[iMars]

Hey Raven,

Ik had je topic al voorbij zien komen. Mijn gasmeter heeft een reflecterend vakje bij de 0 en mijn ouderwetse kWh meter zou ook moeten lukken dmv een CNY70 o.i.d.

Ik heb mijn spullen (esp's etc) nog niet binnen en kan dus nog niks doen/proberen. Ben momenteen aan het oriënteren naar de mogelijkheden zodat ik niet 20tal sensoren ga bestellen die ik niet nodig heb

Heb zojuist een mailtje gestuurd naar Dunea (mijn waterleverancier) naar de mogelijkheden. Ik woon in een huurwoning dus ga vragen wat de mogelijkheden zijn voor een andere watermeter (niet dat het mij geld gaat kosten, vind ik zonde omdat het mijn woning niet is ).

Thnx voor je reactie, ga hier even verder naar kijken

[Raven]

Ik woon ook in een huurwoning , het punt was dat oude watermeters blijkbaar om de zoveel tijd vervangen moeten worden, ze waren blij dat ik gemaild had (bericht voor vervanging was blijkbaar nooit aangekomen) en ik hoef er niks voor te dokken

[-LA-]

Ik zie hier mensen die de TCRT5000 sensor gebruiken met bv. netduino's. Nu heb ik nog een raspberry pi liggen en ik heb al hier en daar gelezen dat het hiermee ook zou moeten werken. Heeft iemand ervaring met deze combinatie? TCRT5000 + raspberry pi?

Welke GPIO pinnen zou je bv. moeten gebruiken?

[Raven]

Als je de TCRT5000 zo ver kan krijgen 0 en 3.3V uit te spugen wanneer er wel/niet wat gedetecteerd wordt, dan kun je in principe elke als input instelbare GPIO pin gebruiken.

[Pimmetje651]

Een kleine kick vh topic.
Inmiddels de verhuis achter de rug dus de domotica etc kan weer opgebouwd/ingericht worden.
Nu hebben we deze watermeter :


Wat is de handigste manier om uit te lezen ? het lijkt er op dat op het rode "wijzertje" iets electronisch zit , maar wat
Wellicht zal het sowieso met een pulse meter kunnen, iets als https://www.mysensors.org/build/pulse_water

[Mattie112]

Ik denk niet dat er iets elektronisch in zit, of het moet een nieuw soort 'slimme' watermeter zijn. Het is in elk geval niet heel duidelijk te zien op de foto maar ik gok dat je idd met reflectie moet gaan werken.

[Pimmetje651]

Mattie112 schreef op vrijdag 25 maart 2016 @ 10:44:
Ik denk niet dat er iets elektronisch in zit, of het moet een nieuw soort 'slimme' watermeter zijn. Het is in elk geval niet heel duidelijk te zien op de foto maar ik gok dat je idd met reflectie moet gaan werken.

Voor zover ik nu kan vinden , gaat het om : http://www.elster.nl/nl/1006.html
Elster v200 m14

Wat beter / dichter bij:

[ Voor 13% gewijzigd door Pimmetje651 op 26-03-2016 09:27 ]

[AUijtdehaag]

Pimmetje651 schreef op zaterdag 26 maart 2016 @ 09:08:
[...]

Voor zover ik nu kan vinden , gaat het om : http://www.elster.nl/nl/1006.html
Elster v200 m14

Wat beter / dichter bij:
[afbeelding]

Volgens mij doet deze het prima:
http://www.homewizard.nl/...or-watermeter-elster.html
Kost alleen wel een paar centen.

En dan een S0PCM erop met 5 poorten op de 1e ingang aansluiten.
http://www.smartmeterdashboard.nl/webshop

[ Voor 11% gewijzigd door AUijtdehaag op 26-03-2016 10:38 ]

[Pimmetje651]

AUijtdehaag schreef op zaterdag 26 maart 2016 @ 10:35:
[...]


Volgens mij doet deze het prima:
http://www.homewizard.nl/...or-watermeter-elster.html
Kost alleen wel een paar centen.

En dan een S0PCM erop met 5 poorten op de 1e ingang aansluiten.
http://www.smartmeterdashboard.nl/webshop


[afbeelding]

[afbeelding]

Kost idd paar centen (voor mij teveel) , en wil zelf 1 in elkaar hobbyen
Net net magneet app op telefoon bezig geweest en er lijkt een magnetisch veld te zijn wat verandert als water aan gezet word
Ook met die tcr5000 bezig geweest maar die lijkt geen verschil te vinden tussen het wil en rood vh wijzertje.

Zodra bekend is wat voor sensor in deze PnP oplossing zit moet het duidelijk worden om zelf wat in elkaar te bakken en braaien

[Pimmetje651]

Beetje aan het Google'n geweest en kwam deze info tegen :http://www.domoticz.com/forum/viewtopic.php?t=1103
Meteen alles maar besteld bij aliexpress (i'am loving it )

[Raven]

Pimmetje651 schreef op zaterdag 26 maart 2016 @ 10:46:
Net net magneet app op telefoon bezig geweest en er lijkt een magnetisch veld te zijn wat verandert als water aan gezet word

HMC5883L, zie bijv. Analoge meter uitlezen met een Arduino/Raspberry Pi

Bij mijn huidige watermeter (is onlangs vervangen) is er ook zo'n ronddraaiend ding, maar die is van metaal en kan dan a la http://www.domoticz.com/wiki/PiFace#Water_meter_sensor uitgelezen worden.

[ Voor 30% gewijzigd door Raven op 27-03-2016 20:52 ]

[Pimmetje651]

vandaag binnen gekregen vanuit China: LJ12A3-4-Z/BY


Spullebboel aangekosten op de USB naar com ( PL2303 chip ) kabel en krijg dan netjes in de terminal :
[00] en een LEDje op het moment dat er metaal voorbij komt .

Ook op de meter getest (alleen met LEDje) omdat deze meter er toch net weer iets anders uitziet (geen stukje metaal / ijzer op het draaiende rode wijzertje met halve maantje) , ok ook daar gaat netjes de LED branden enz .
Dus dat geeft de burger moed.
Welke informatie heeft Domoticz nodig om de watermeter te kunnen "uitlezen" ?

[ Voor 18% gewijzigd door Pimmetje651 op 06-04-2016 21:53 ]

[Raven]

http://www.domoticz.com/wiki/PiFace#Water_meter_sensor ?

[Pimmetje651]

Wat zal er in deze : http://www.homewizard.nl/...or-watermeter-elster.html sensor zitten ?
Heb tot op heden nog even resultaat
Heb al ookal IR en hall sensor geprobeerd

[Raven]

Heb je een werkende link?

[AUijtdehaag]

Raven schreef op zaterdag 16 april 2016 @ 15:59:
Heb je een werkende link?

http://www.homewizard.nl/...or-watermeter-elster.html

AUijtdehaag in "Is deze watermeter uitleesbaar?"
Zitten vast gouden kontakten in....met diamant geslepen... gezien de prijs die ze ervoor vragen...

[ Voor 30% gewijzigd door AUijtdehaag op 16-04-2016 16:48 ]

[Raven]

Ik zie het betreffende type meter er niet bij staan. Alhoewel, zit net de manual door te lezen:

The PR6 is designed for Elster’s V200 range of domestic water meters and for some commercial meters which feature a plastic register. Suitable meters are marked with PR6 on the dial face or around the rim of the shroud.

Mogelijk wordt daarmee op dat rode ding gedoeld. Helaas zie ik nergens terug hoe de sensor die precies detecteert. Zie wel iets wat op een mosfet lijkt (blz 10), maar geen info over of er nu optisch of op een andere manier afgelezen wordt.
edit: Zie net dat er PR6 op de meter staat, dus geschikt.

Maar hoe is Pimmetje651 in "Is deze watermeter uitleesbaar?" afgelopen? Had nog een linkje gepost met info.

[ Voor 15% gewijzigd door Raven op 16-04-2016 17:44 ]

[Pimmetje651]

Raven schreef op zaterdag 16 april 2016 @ 17:36:
Ik zie het betreffende type meter er niet bij staan. Alhoewel, zit net de manual door te lezen:

[...]
Mogelijk wordt daarmee op dat rode ding gedoeld. Helaas zie ik nergens terug hoe de sensor die precies detecteert. Zie wel iets wat op een mosfet lijkt (blz 10), maar geen info over of er nu optisch of op een andere manier afgelezen wordt.
edit: Zie net dat er PR6 op de meter staat, dus geschikt.

Maar hoe is Pimmetje651 in "Is deze watermeter uitleesbaar?" afgelopen? Had nog een linkje gepost met info.

Krijg tot op heden nergens een signaal gevonden om of op te kunnen nemen ivm sensoren .
Magneet niet, en met optisch detecteert de sensor altijd : on , gok door refelxie van het glas

[teacher]

Beetje leesvoer:
Watermeter monitoring met magneetsensor

[Verwijderd]

Kun je het niet even navragen bij je watermeter leverancier? De mogelijkheden mbt het regelen via een app e.d?

[Pimmetje651]

teacher schreef op zaterdag 16 april 2016 @ 22:18:
Beetje leesvoer:
Watermeter monitoring met magneetsensor

Dank voor deze link, had dit topic al reeds doorgelezen.
Vervelende is dat de Elster meter die wij hebben zoals je op de foto's kan zien weer net anders is. Deze heeft dag stukken ijzer / spiegeltent niet op het draaiende wijzer plaatje zitten nl

[teacher]

Je meet niet uit via dat "spiegeltje", maar via het spoeltje wat er onder zit. Je hebt dus een sensor nodig die inductieve pulsen kan meten. In deze post: ThinkPadd in "Watermeter monitoring met magneetsensor" Staan meer linkjes

[Pimmetje651]

Vandaag weer aan het pielen geweest, extra / nieuwe sensor besteld .
Vol goede moed kraan aangezet en laten lopen . een plek gezocht op of rond het rode draaiende wijzertje, maar niks (LED gaat ook niet aan, wel op ander stuk ijzer bijvoorbeeld)
Rara waar moet deze geplaatst worden?

[teacher]

Probeer het eens andersom : niet de kraan aanzetten maar de sensor over de spoel heen bewegen.

[Pimmetje651]

teacher schreef op zaterdag 30 april 2016 @ 19:31:
Probeer het eens andersom : niet de kraan aanzetten maar de sensor over de spoel heen bewegen.

Neem aan dat je bedoeld dat ik die sensor over dat halve rode maantje beweeg?
Zo ja: dat heb ik gestaan, helaas zonder resultaat

Ik heb zelf een vermoeden (waarom , geen idee) dat de afstand te "groot" is en daarom de sensor (getest met 2 verschillende) niks waarneemt

[Pimmetje651]

Pimmetje651 schreef op zondag 01 mei 2016 @ 20:40:
[...]

Neem aan dat je bedoeld dat ik die sensor over dat halve rode maantje beweeg?
Zo ja: dat heb ik gestaan, helaas zonder resultaat

Ik heb zelf een vermoeden (waarom , geen idee) dat de afstand te "groot" is en daarom de sensor (getest met 2 verschillende) niks waarneemt

Heeeeeeeelp ;-) iemand ?

[Pimmetje651]

niemand met "de gouden tip"?

[teacher]

Geen gouden tip, wel een idee:
Hoeveel volt krijgt de sensor?

Nog een idee:.heb je ook de mogelijkheid om rfid/nfc uit te lezen?

[ Voor 36% gewijzigd door teacher op 11-05-2016 22:27 ]

[Pimmetje651]

teacher schreef op woensdag 11 mei 2016 @ 22:07:
Geen gouden tip, wel een idee:
Hoeveel volt krijgt de sensor?

Heb de Sensor gevoed met zowel standaard USB (5v) en een losse 12V adapter, helaas beide geven hetzelfde resutlaat

[Nog een idee:.heb je ook de mogelijkheid om rfid/nfc uit te lezen?

Heb een Smartphone (Galaxy S7), en wacht nog op een RFID lezer uit China

[Pimmetje651]

@Teacher : wat had je in gedachten met NFC/RFID ?

[teacher]

Nou, ik zie op jouw watermeter geen metalen plaatje (die je met de hall effect sensor uit kan lezen) maar een spoeltje. Dan denk ik dus dat je met een rfid achtige oplossing moet komen; je zal iets moeten uitzenden, waarop dat spoeltje gedetecteerd kan worden. Ook zou je een wiegand sensor kunnen proberen.

Maar; ik denk nu hardop, dus geen garantie dat het ook maar een beetje werkt

[Pimmetje651]

teacher schreef op vrijdag 13 mei 2016 @ 21:27:
Maar; ik denk nu hardop, dus geen garantie dat het ook maar een beetje werkt

Hoe harderop denken hoe beter.
Eens denken hoe ik dat NFC kan opvangen / uitlezen dan

En mijn idee mbt afstand ? Dat de afstand tussen het "spoeltje" en sensor ingekort moet worden ?

[Pimmetje651]

teacher schreef op vrijdag 13 mei 2016 @ 21:27:
Nou, ik zie op jouw watermeter geen metalen plaatje (die je met de hall effect sensor uit kan lezen) maar een spoeltje. Dan denk ik dus dat je met een rfid achtige oplossing moet komen; je zal iets moeten uitzenden, waarop dat spoeltje gedetecteerd kan worden. Ook zou je een wiegand sensor kunnen proberen.

Maar; ik denk nu hardop, dus geen garantie dat het ook maar een beetje werkt

In de meter hoor je overigens wel/ook wat tikken/klikken als het water loopt, wat zal dat zijn?

[Pimmetje651]

Pimmetje651 schreef op zondag 15 mei 2016 @ 19:52:
[...]

In de meter hoor je overigens wel/ook wat tikken/klikken als het water loopt, wat zal dat zijn?

Jammer dat het zo rustig blijft, heb nog geen werkende oplossing gevonden.
Wie kan / wil me opweg helpen ?

[s441558]

Zal ook eens proberen mee te denken, want heb dezelfde meter, en ben ook wel benieuwd.

Er van uitgaande dat je de meter uit zou moeten kunnen lezen met een Elster V200, zoals een aantal posts eerder werd beweerd, zou het volgens deze site toch echt moeten gaan om een inductieve pulsgever.

quote: http://www.elster.nl/nl/1006.html

Uitgevoerd met een inductieve pulsgever, fraudebestendige en voorbereid op de bi-directionele inductieve puls transmitter

Ook word in de handleiding gemeld dat het in ieder geval geen magnetische sensor is.

Magnet-free communication interface

Ik denk dat je het dus toch echt in de richting van het detecteren van een inductieve puls moet zoeken. Maar volgens mij had je dat al geprobeerd. Niet een sensor die kapot is?

[ Voor 25% gewijzigd door s441558 op 25-05-2016 21:45 ]

[Pimmetje651]

s441558 schreef op woensdag 25 mei 2016 @ 21:27:


Ik denk dat je het dus toch echt in de richting van het detecteren van een inductieve puls moet zoeken. Maar volgens mij had je dat al geprobeerd. Niet een sensor die kapot is?

Aller eerst bedankt voor het meedenken:)
De sensor werkt prima op diverse andere plekken. Dus lijkt me dat deze sensor in orde is .
Ik denk dat het te maken heeft met afstand (geen idee waarom, puur alleen een gevoel)

[s441558]

Heb je hem wel eens geprobeerd bij iemand met hetzelfde type watermeter ( de buren bijv.)? Als het daar wel werkt, lijkt het of er iets mis is met jouw watermeter. Anders zou ik het ook niet weten.

[Pimmetje651]

Ik heb voor de "zekerheid " een andere LJ12A3-4-Z/BX besteld, wie weet ;-)

[AUijtdehaag]

Pimmetje651 schreef op vrijdag 27 mei 2016 @ 21:24:
Ik heb voor de "zekerheid " een andere LJ12A3-4-Z/BX besteld, wie weet ;-)

Je houdt het goed vol....

Is dit niet een betere oplossing die wel werkt?
AUijtdehaag in "Is deze watermeter uitleesbaar?"

[Pimmetje651]

AUijtdehaag schreef op vrijdag 27 mei 2016 @ 22:11:
[...]


Je houdt het goed vol....

De aanhouder wint ;-)

[niki_lauda]

teacher schreef op woensdag 11 mei 2016 @ 22:07:
Geen gouden tip, wel een idee:
Hoeveel volt krijgt de sensor?

Nog een idee:.heb je ook de mogelijkheid om rfid/nfc uit te lezen?

Ben zelf ook aan het kijken om deze uit te lezen.
Is geen NFC. Mijn telefoon reageert er iig niet op.

[Pimmetje651]

niki_lauda schreef op zaterdag 28 mei 2016 @ 10:52:
[...]

Ben zelf ook aan het kijken om deze uit te lezen.
Is geen NFC. Mijn telefoon reageert er iig niet op.

En lukt het wel met de inductieve sensor?

[Pimmetje651]

@niki_lauda inmiddels werkend ?

[Pimmetje651]

niki_lauda schreef op zaterdag 28 mei 2016 @ 10:52:
[...]

Ben zelf ook aan het kijken om deze uit te lezen.
Is geen NFC. Mijn telefoon reageert er iig niet op.

En ? Werkend ?

[Pimmetje651]

Ik heb inmiddels de nieuwe sensor binnen, en wat blijkt : ja het werkt , maarrrrr het is een LJ12A3-4-Z/BX , wat betekend dat deze [00] stuurt als deze "off" staat dus heb ik er nog niks aan.
Iemand een idee of dit reversable is ? ( bs170 ? )

[ThinkPad]

Pimmetje651 schreef op zaterdag 11 juni 2016 @ 13:45:
Ik heb inmiddels de nieuwe sensor binnen, en wat blijkt : ja het werkt , maarrrrr het is een LJ12A3-4-Z/BX , wat betekend dat deze \[00] stuurt als deze "off" staat dus heb ik er nog niks aan.
Iemand een idee of dit reversable is ? ( bs170 ? )

Ik gebruikte bij het maken van slimme meter kabeltjes altijd de BS170 om het signaal terug te inverteren (de slimme meter spuugt het geinverteerd uit) en dat werkte prima.

Moet dus wel kunnen lijkt mij. Ik deed het volgens dit schema. Linkerpootje van de BS170 via een 10K weerstand aan de +5V, en op het pootje zelf (dus niet op de weerstand) sluit je de draad naar de ontvanger aan. Op de middelste pin je bron (je sensor) en rechterpootje aan de GND.

Met een normale transistor (BC547 o.i.d.) schijnt het ook te werken bij de slimme meter volgens sommige mensen, maar dat heb ik nooit geprobeerd.

[ Voor 27% gewijzigd door ThinkPad op 11-06-2016 14:11 ]

[Pimmetje651]

ThinkPadd schreef op zaterdag 11 juni 2016 @ 14:08:
[...]

Ik gebruikte bij het maken van slimme meter kabeltjes altijd de BS170 om het signaal terug te inverteren (de slimme meter spuugt het geinverteerd uit) en dat werkte prima.

Moet dus wel kunnen lijkt mij. Ik deed het volgens dit schema. Linkerpootje van de BS170 via een 10K weerstand aan de +5V, en op het pootje zelf (dus niet op de weerstand) sluit je de draad naar de ontvanger aan. Op de middelste pin je bron (je sensor) en rechterpootje aan de GND.

Met een normale transistor (BC547 o.i.d.) schijnt het ook te werken bij de slimme meter volgens sommige mensen, maar dat heb ik nooit geprobeerd.

We gaan eens bakken de voeding wil ik het liefst vanuit de USB poort voorzien (5v)

[Pimmetje651]

Kan iemand bevestigen (of juist niet) dat deze sensoren ZO teer zijn dat als je per ongeluk iets verkeerd aansluit ze geen signaal meer geven ?
De LED gaat gewoon wel aan bij detectie, maar of bij de BX alleen [00] en geen stop en bij de BY er helemaal niks meer verzonden word
