Is deze watermeter uitleesbaar?

[Pimmetje651]

@ThinkPad het met inverteren niet voor elkaar gekregen .
Inmiddels de juiste sensor wel te pakken, deze getest enz , en ja hoor ein-de-lijk het werkt , hij herkend een signaal (LEd gaat aan) en krijg ook [00] in de terminal (Termite) te zien.
Nu alles aangesloten en als ; S0 Meter USB in domoticz gezet, maar helaas daar werkt het dus niet
Meen ergens gelezen te hebben dat domo eerst een [00] gehad moet hebben, dus kraan aangezet in de hoop , maar 0,0 niks, ook het domo log geeft niks aan.
De sensor hangt direct aan een profilic USB to serial kabel , wat doe ik niet goed ?

[teacher]

Welke sensor?

[Pimmetje651]

teacher schreef op zondag 26 juni 2016 @ 15:58:
Welke sensor?

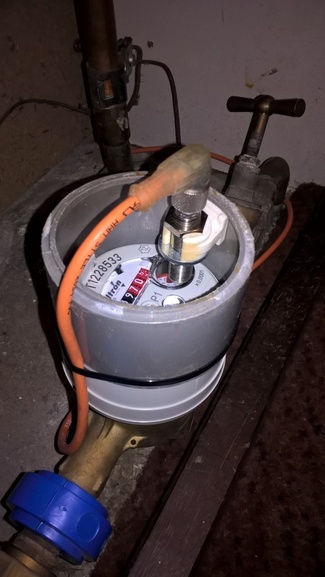

de LJ12A3-4-Z/BY , welke direct aangesloten zit op die USB to serial (profilic)

[ Voor 18% gewijzigd door Pimmetje651 op 27-06-2016 02:09 . Reden: extra uitleg ]

[Raven]

Dat is de sensor die ik in april had aangeraden , wat bij jou (als ik het mij goed herinner) even werkte en daarna ineens niet meer.

Ook bekend onder typenr k1208065 trouwens.

Wel apart dat je 'm aan een usb to serial kabel hebt zitten, ik dacht dat die aan een interrupt-pin gehangen moest worden.

[ Voor 85% gewijzigd door Raven op 27-06-2016 10:10 ]

[Pimmetje651]

Raven schreef op maandag 27 juni 2016 @ 09:43:
Dat is de sensor die ik in april had aangeraden , wat bij jou (als ik het mij goed herinner) even werkte en daarna ineens niet meer.

Ook bekend onder typenr k1208065 trouwens.

Wel apart dat je 'm aan een usb to serial kabel hebt zitten, ik dacht dat die aan een interrupt-pin gehangen moest worden.

Klopt helemaal. Heb denk ik een keer pech gehad dat vorige stuk was gegaan.
Vorige detecteerde idd , maar na tijdje niet meer. Zal al die tijd aan een usb tot serial (ter test) .
Wil nu dus aan domoticz gaan knopen, en hier liefste gebruik blijven maken van deze kabel, al lees ik overal (tot heden ) dat dit niet gaat lukken . Heb eventueel nog wel eens ESP en diverse arduino's beschikbaar. Maar aangezien water meter onder de domoticz server is liever geen poes pas met bijvoorbeeld mysensors of espeasy.
Wat is de meest handige oplossing dan ? Arduino met een sketch , maar welke ?

[Pimmetje651]

EIN-DE-LIJK lijkt er weer schot in te komen ,
Eerste poging:

code:

//Number of pulses, used to measure energy.
volatile unsigned int pulseCount1  = 0;
volatile long pulseCount1_sinceStart  = 0;
volatile unsigned int reportInterval = 10000;  //Interval between messages being sent out (in milliseconds)
int PulseCounterID = 197336;
int PulseCounterVersion = 999;
int led = 8;
int ledState = LOW;

float lastTime = 0;

// The interrupt routine
void onPulse1()
{
//pulseCounter
    pulseCount1 += 2;
    pulseCount1_sinceStart +=2;
 if (ledState == LOW) {
      ledState = HIGH;
    } else {
      ledState = LOW;
    }
  digitalWrite(led, ledState);
}

void setup()
{
  pinMode(8, OUTPUT);
    // KWH interrupt attached to IRQ 0  = pin2 (D2)
    attachInterrupt(0, onPulse1, FALLING);
    Serial.begin(9600);
    Serial.print("/");
    Serial.print(PulseCounterID);
    Serial.print(":S0 Pulse Counter V");
    Serial.println(PulseCounterVersion);
}

void loop()
{
  // send the data every reportInterval
  if(millis() - lastTime > reportInterval) {
    lastTime = millis();

        Serial.print("ID:");
        Serial.print(PulseCounterID);
        Serial.print(":I:10:M1:");
        Serial.print(pulseCount1);
        Serial.print(":");
        Serial.print(pulseCount1_sinceStart);
        pulseCount1 = 0;
   } // end interval loop

} // end void loop()

wat geeft als error:
2016-06-29 20:28:49.899 Error: S0 Meter: Invalid Data received! �5K^��w�=����I�?�y�9��q'�}��[���3����9�l�w����1);%���*��)c��o=�����?�=��?�b�}�����g�9�3����7����l�u�1��q�}���1!����o='ꧩ�?�yB�ʎ-{�9�}���;��3��������g�}�3�!�!�����i��)c��oy������k�/s�yB�?�+��}�}�!;*�u���I�}�}�w���1��5���
2016-06-29 20:28:59.517 Error: S0 Meter: Invalid Data received! �5K^��&��

vervolgens anders code

code:

 // This sketch is based on http://domoticz.com/forum/viewtopic.php?f=38&t=7300
// It will update counters in Domoticz.
// Via the serial port of the Pi you can set the initial counter values.
// do this while the Arduino is connected to the Pi but Domoticz is not running.
// Set the serial port to 9600 Baud.
// If not set, the counter will not start updating.
// Send the following command (with Newline ending):
// M[number of internal S0 counter]=[value in whole liters/Wh].
// So if your gasmeter is M1 and has value 123,456 m3 send:
// M1=123456
// So if your energymeter is M2 and has value 3456,23 kWh send:
// M2=3456230
// Start with M2, then M1. As soon as M1 !=0, the counter starts sending data.

//Number of pulses, used to measure energy.
volatile unsigned int pulseCount1  = 0;
volatile long pulseCount1_sinceStart  = 0;
volatile unsigned int pulseCount2  = 0;
volatile long pulseCount2_sinceStart  = 0;

volatile unsigned int reportInterval = 10000;  //Interval between messages being sent out (in milliseconds)
int PulseCounterID = 12345;
int PulseCounterVersion = 999;

String readString = String(100); //string for fetching data from address

int ind1 = 0;
int ind2 = 0;
String valueSet;
String valueSetID;

float lastTime = 0;

// The interrupt routine
void onPulse1()
{
//pulseCounter
    pulseCount1++;
    pulseCount1_sinceStart++;
//Blink built-in LED on S0-pulse
}

// The interrupt routine
//void onPulse2()
//{
    //pulseCounter
    //pulseCount2++;
    //pulseCount2_sinceStart++;
//}


void setup()
{
    // KWH interrupt attached to IRQ 0  = pin2 (D2)
    attachInterrupt(0, onPulse1, FALLING);
    //KWH interrupt attached to IRQ 1  = pin3
    //attachInterrupt(1, onPulse2, FALLING);
    Serial.begin(9600);
    Serial.print("/");
    Serial.print(PulseCounterID);
    Serial.print(":S0 Pulse Counter V");
    Serial.println(PulseCounterVersion);
}

void loop()
{
  // decode the start values
  // it looks for M1=123456
  while (Serial.available() > 0) {

char c = Serial.read();

//read char by char
// it expects a maximum of 20 char
if (readString.length() < 20) {

//store characters to string
readString +=c;
Serial.println(c);
}

//if endline has been received
if (c == '\n') {
Serial.println("endline");

 if(readString.indexOf("M") >=0){
 ind1 = readString.indexOf('M');
 valueSetID = readString.substring(ind1+1, ind1+2);
 ind2 = readString.indexOf('=');
 valueSet = readString.substring(ind2+1);
 if (valueSetID.toInt() == 1){
 pulseCount1_sinceStart = valueSet.toFloat();
 } else if (valueSetID.toInt() == 2){
 pulseCount2_sinceStart = valueSet.toFloat();
 } else {return;}

 } // end readString M
 readString = "";
 } // end endline

  } // end serial available



  // send the data every reportInterval
  if(millis() - lastTime > reportInterval) {
    lastTime = millis();
  // Only send the counter data if the initial pulse count is not zero
  if (pulseCount1_sinceStart != 0){
        Serial.print("ID:");
        Serial.print(PulseCounterID);
        Serial.print(":I:10:M1:");
        Serial.print(pulseCount1);
        Serial.print(":");
        Serial.print(pulseCount1_sinceStart);
        Serial.print(":");
        Serial.print("M2");
        Serial.print(":");
        Serial.print(pulseCount2);
        Serial.print(":");
        Serial.println(pulseCount2_sinceStart);

        pulseCount1 = 0;
        pulseCount2 = 0;

  } // end if not zero
  } // end interval loop

} // end void loop()

Welke wel lijkt te werken --> jeeeeeeej

maar nu is deze code voor : Kwh , maar heb toegevoegd en met hand aangepast naar "water".

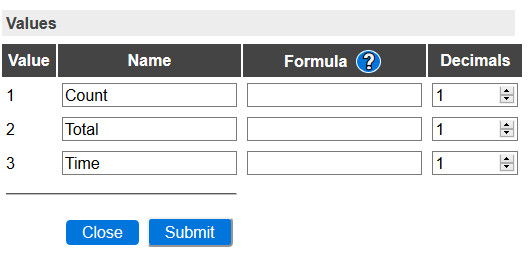

Maar wat me nog niet duidelijk is hoe / waar ik het aantal pulses per m3 moet zetten, en hoe
in Domoticz zelf kan het , maar hoe moet je zoiets berekenen ?


correctie ; leek te werken
heb nu de sketch op een arduino nano gezet, maar op een of andere manier gaat het mis met het verzenden van / naar domoticz .
Welke sketch geruiken jullie hier (of welke eventuele aanpassingen hebben jullie gedaan)

Make my day

[Verwijderd]

Hi,

Ik volg al een tijdje uw vragen, suggesties en oplossingen. Ik ga ervan uit dat het uitlezen van uw watermeter nu lukt met die sensor LJ12A3-4-Z/BX.
Ik heb dezelfde watermeter en probeer deze ook uit te lezen. Als ik u weet dat de sensor LJ12A3-4-Z/BX lukt, moet ik niet verder zoeken.
Kan u bevestigen dat deze werkt?
Dank u voor het reeds gedane werk.

Groetjes

Herman

[supermlt]

Is deze watermeter van Schlumberger ook makelijk uitleesbaar te maken?

http://imgur.com/a/06lqr

[ Voor 121% gewijzigd door supermlt op 19-01-2017 23:01 ]

[Raven]

Je zou een HMC5883L module kunnen proberen.

[supermlt]

HMC5883L eens bestellen en kijken als dat wil lukken.

[teaser]

Misschien nuttig voor iemand: deze probe is bruikbaar voor een type watermeter dat courant in België wordt toegepast.

[Frakke0]

teaser schreef op maandag 6 februari 2017 @ 07:17:
Misschien nuttig voor iemand: deze probe is bruikbaar voor een type watermeter dat courant in België wordt toegepast.

Hoe moet je deze dan juist uitlezen?

[Dirickteur]

Interessant topic. Ook ik wil graag mijn watermeter uitlezen, maarrrr... deze zit in een hok, ver weg, zonder enige vorm van internet of elektriciteit. Vandaar dat ik dacht om in de waterleiding in mijn huis een flow metertje zoals deze te installeren en deze uit te lezen met een Arduino en vervolgens in Domoticz:
https://www.sossolutions....-plastic-1-2-nps-threaded

Echter, dit ding ziet er naar mijn mening nog iets te plastic en geknutseld uit, maar wel betaalbaar. Hebben jullie nog andere suggesties? Een extra watermeter is weer zo prijzig voor de lol die je eraan hebt :-)

[Raven]

Dirickteur schreef op donderdag 9 februari 2017 @ 13:20:
maarrrr... deze zit in een hok, ver weg, zonder enige vorm van internet of elektriciteit.

Heb je wel de mogelijkheid een kabel aan te leggen naar een ruimte die dat wel heeft? Ik heb hier een oud stuk netwerkkabel van de meterkast naar de kelder aangelegd dat gebruikt wordt voor data (van sensors naar RPi) en voeding. Werkt prima Hierbij gebruik ik aan de kant van de sensors wel een 5v-spanningsregulator, van de meterkast daarnaartoe loopt er 12v over de kabel.

[ Voor 14% gewijzigd door Raven op 09-02-2017 15:01 ]

[Dirickteur]

Raven schreef op donderdag 9 februari 2017 @ 14:59:
[...]

Heb je wel de mogelijkheid een kabel aan te leggen naar een ruimte die dat wel heeft? Ik heb hier een oud stuk netwerkkabel van de meterkast naar de kelder aangelegd dat gebruikt wordt voor data (van sensors naar RPi) en voeding. Werkt prima Hierbij gebruik ik aan de kant van de sensors wel een 5v-spanningsregulator, van de meterkast daarnaartoe loopt er 12v over de kabel.

Helaas, ik heb me helemaal suf gedacht al. Het gaat om een hok met alle watermeters van de appartementen in ons complex. Dat betekent dat ik twee verdiepingsvloeren omhoog moet en dan door drie woningen van de buren moet

[teaser]

Frakke0 schreef op donderdag 9 februari 2017 @ 12:58:
[...]

Hoe moet je deze dan juist uitlezen?

Met een S0 pulsteller, bijvoorbeeld die van Flukso zelf.

[saiko223]

Is de LJ12A3-4-Z/BY vele malen nauwkeuriger dan een TCRT5000? De TCRT5000 kan ik makkelijk aansluiten aan mijn RPI of esp8266. Hoe zit dat met de LJ12A3-4-Z/BY?

[Verwijderd]

Hoi,

Heeft iemand een handleiding (scripts en handelingen met de volgorde handeling) om het watermeter uit te lezen.

Ik heb Raspberry Pi 3 draaien met rfxcom en zwave.

Om mijn Vitens watermeter uit te lezen heb ik ook de TCRT5000 module optische sensor gekocht maar krijg het niet aan de praat.

[leejoow]

Eerste vraag is of je een reflecterend oppervlak hebt op je watermeter. Op de mijne zit die namelijk niet en moest ik aan de gang met een LJ12A3-4-Z/BY om een stukje metaal te detecteren dat rond draait. Heb je een foto van je meter?

[Verwijderd]

Ik de volgende watermeter van Vitens.
https://www.vitens.nl/-/m...n/meterstand.jpg?la=nl-nl

[iMars]

@Pimmetje651
Hoe heb je het nu werkend? Jij had toch ook een v200 met rood vlakje ipv een metalen?
Ik heb dezelfde meter en wil deze ook gaan uitlezen.

[Pimmetje651]

iMars schreef op zondag 2 april 2017 @ 08:57:
@Pimmetje651
Hoe heb je het nu werkend? Jij had toch ook een v200 met rood vlakje ipv een metalen?
Ik heb dezelfde meter en wil deze ook gaan uitlezen.

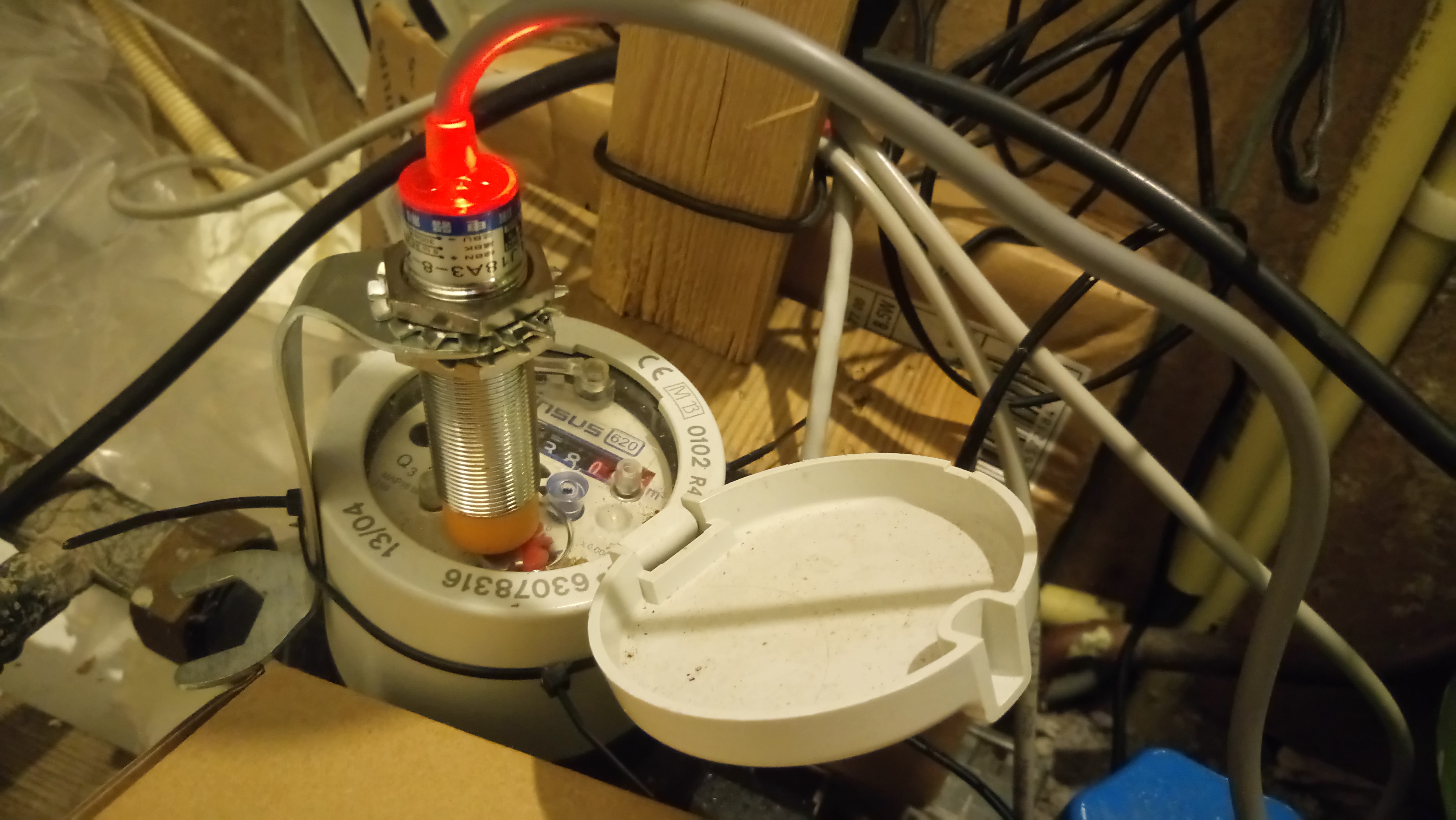

Klopt helemaal! Ik heb toen die sensoren in beide varianten (maak / breek) besteld, dit via een Arduino icm mysensors aangesloten en een behoorlijke tijd de beste locatie op de meter aan te zoeken geweest ( is ergens even uit m'n hoofd erbij ronde " kwart voor").
Kan eventueel foto's maken als je handig vind .

Ben nu aan het kijken om mysensors uit te migreren en het op een ESP aan de gang te krijgen

[iMars]

Pimmetje651 schreef op zondag 2 april 2017 @ 09:17:
[...]

Klopt helemaal! Ik heb toen die sensoren in beide varianten (maak / breek) besteld, dit via een Arduino icm mysensors aangesloten en een behoorlijke tijd de beste locatie op de meter aan te zoeken geweest ( is ergens even uit m'n hoofd erbij ronde " kwart voor").
Kan eventueel foto's maken als je handig vind .

Ben nu aan het kijken om mysensors uit te migreren en het op een ESP aan de gang te krijgen

Dat zou super zijn! Ik zelf zit aan een esp te denken en daarop ook m'n elektra- en gasmeter aan te sluiten. En dan ESP Easy gebruiken om alles naar m'n domoticz te sturen.

[buldogwtf]

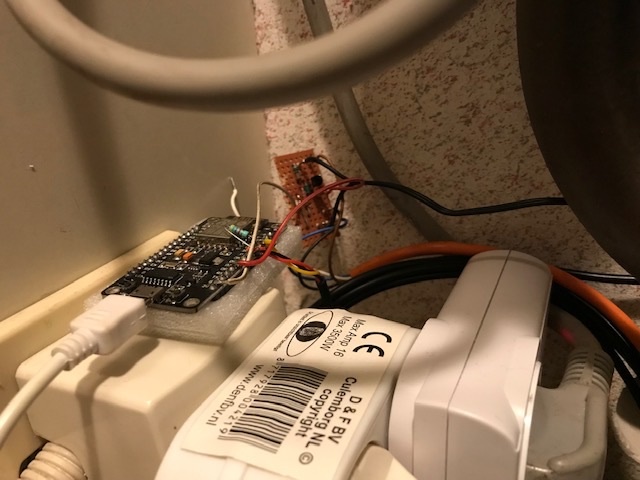

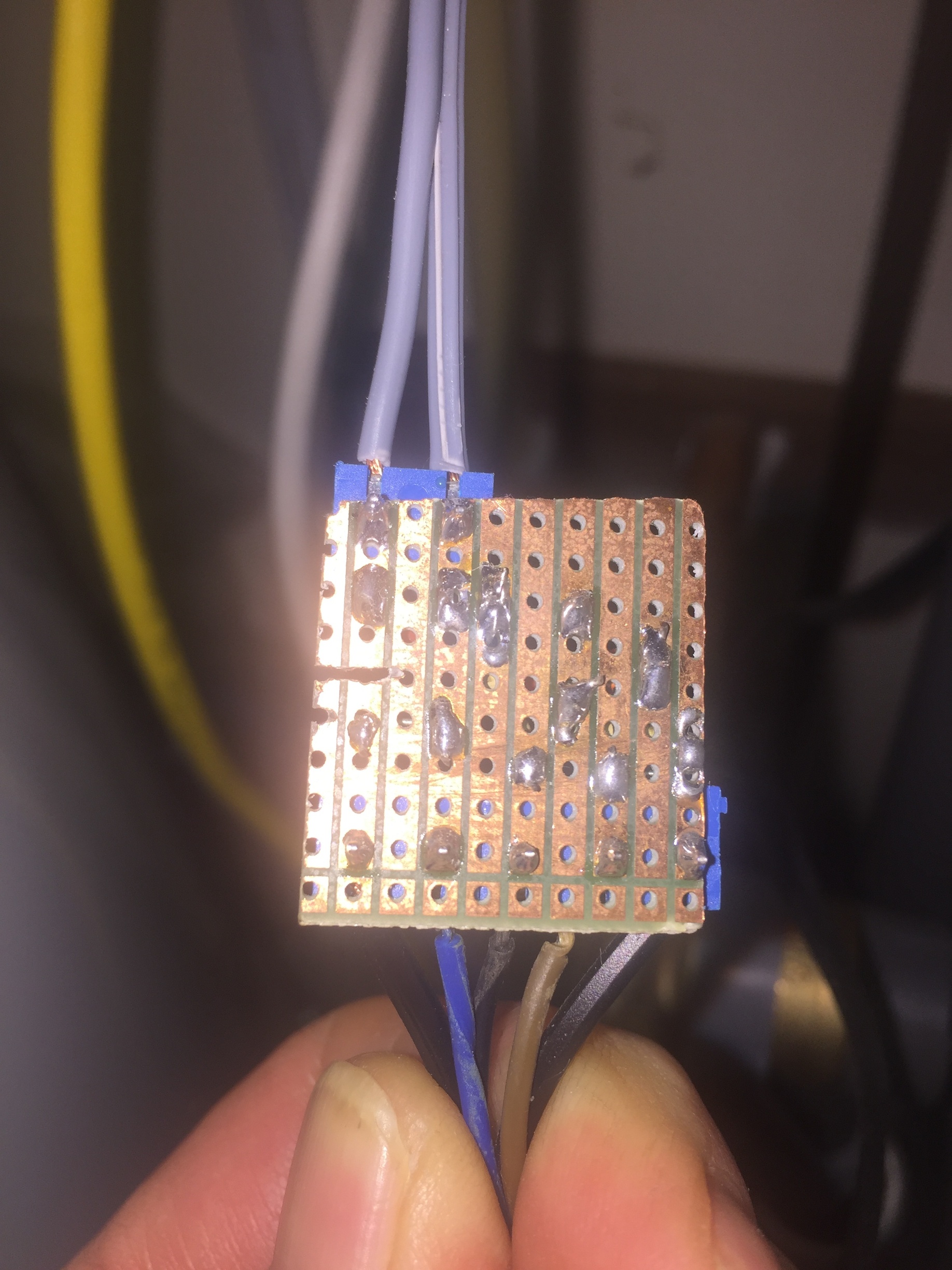

Naast diverse Raspberry Pi's ben ik nu 'verslaafd' geraakt aan ESP8266 modules.

Ik heb nu dit draaien:

https://github.com/buldog...36_TCRT5000_mqtt_node-red

@kvandt bedankt, was url tags vergeten.

Hier nog een leuk filmpje erover (en oa gasmeter/elektra). Net die sensors besteld via Aliexpress

[ Voor 13% gewijzigd door buldogwtf op 02-06-2018 10:04 ]

[kvandt]

@buldogwtf je linkje werkt niet.

Edit: inmiddels wel

[ Voor 29% gewijzigd door kvandt op 08-06-2018 13:27 ]

[martinvdm]

Iemand enig idee? Ik heb een Cyble Itron Pulse sensor op mijn Aquadis watermeter zitten. Hieraan heb ik een S0PCM usbmodule zitten. Nu zie ik wel netjes de pulses tellen, maar ik heb geen domoticz draaien maar Home assistant. Domoticz heeft een LUA script voor S0pcm module maar HA niet. Is er geen mqtt Of ander oplossing voor die s0pcm module? Wellicht een docker container met iets erin?

[Voxxie]

Iemand success met deze watermeter slim te maken ? :


Ik ben pas begonnen met het "spelen" met sensoren e.d.

Ik heb al twee sensoren geprobeerd:

• TCRT5000
• LJ12A3-4-Z/BY

TCRT500
Lijn en benaderings detectie
Helaas zonder success, ik denk dat het het glas van de meter roet in het eten gooit.


LJ12A3-4-Z/BY
Deze nabijheids-sensor detecteert een metalen object met een maximale afstand van 4mm tot de sensor.
Helaas zonder success, ik verwacht dat het metaal in het rode vlakje te weinig is om gedetecteerd te worden door deze sensor.



Dus tips zijn van harte welkom!
Zou een hall sensor werken ?
Of ik heb ik de verkeerde sensoren gebruikt ?

[ Voor 0% gewijzigd door Voxxie op 20-09-2018 12:04 . Reden: Typo ]

[Bl4ckviper]

Voxxie schreef op donderdag 20 september 2018 @ 11:49:
Iemand success met deze watermeter slim te maken ? :
[Afbeelding]

Ik ben pas begonnen met het "spelen" met sensoren e.d.

Ik heb al twee sensoren geprobeerd:

• TCRT5000
• LJ12A3-4-Z/BY

TCRT500
Lijn en benaderings detectie
Helaas zonder success, ik denk dat het het glas van de meter roet in het eten gooit.
[Afbeelding]

LJ12A3-4-Z/BY
Deze nabijheids-sensor detecteert een metalen object met een maximale afstand van 4mm tot de sensor.
elaas zonder success, ik verwacht dat het metaal in het rode vlakje te weinig is om gedetecteerd te worden door deze sensor.
[Afbeelding]


Dus tips zijn van harte welkom!
Zou een hall sensor werken ?
OF ik heb ik de verkeerde sensoren gebruikt ?

Heb exact de zelfde meter en had de Nabijheid sensor al in mijn favorieten staan op Ali. Dus wacht dit nog even af nu..

[Voxxie]

Pimmetje651 schreef op zondag 2 april 2017 @ 09:17:
[...]

Klopt helemaal! Ik heb toen die sensoren in beide varianten (maak / breek) besteld, dit via een Arduino icm mysensors aangesloten en een behoorlijke tijd de beste locatie op de meter aan te zoeken geweest ( is ergens even uit m'n hoofd erbij ronde " kwart voor").
Kan eventueel foto's maken als je handig vind .

Ben nu aan het kijken om mysensors uit te migreren en het op een ESP aan de gang te krijgen

Ben je niet nog verder mee gekomen en werkt het nauwkeurig?

Ik heb tot op heden helaas nog geen succes.

[Pimmetje651]

Voxxie schreef op zondag 23 september 2018 @ 21:40:
[...]


Ben je niet nog verder mee gekomen en werkt het nauwkeurig?

Ik heb tot op heden helaas nog geen succes.

Zeker wel, gebruik inmiddels al tijdje met een inductieve sensor op Espeasy .
Zie bijvoorbeeld : http://www.domoticz.com/forum/viewtopic.php?t=1103

[Voxxie]

Bl4ckviper schreef op donderdag 20 september 2018 @ 11:53:
[...]


Heb exact de zelfde meter en had de Nabijheid sensor al in mijn favorieten staan op Ali. Dus wacht dit nog even af nu..

Ik heb gisteren deze sensor besteld:
https://nl.aliexpress.com...013.html?isOrigTitle=true



Hopelijk doet die het wel
Op het forum van Domoticz (zie eerdere reactie van Pimmetje651) meld iemand dat het zou moeten werken.

Dus even een paar dagen wachten tot de sensor er is en dan kan ik het controleren

[klump4u]

Voxxie schreef op maandag 24 september 2018 @ 11:09:
[...]


Ik heb gisteren deze sensor besteld:
https://nl.aliexpress.com...013.html?isOrigTitle=true

[Afbeelding]

Hopelijk doet die het wel
Op het forum van Domoticz (zie eerdere reactie van Pimmetje651) meld iemand dat het zou moeten werken.

Dus even een paar dagen wachten tot de sensor er is en dan kan ik het controleren

Dan heb je nu de goede besteld, de ene heeft een uitlees diepte van 4 mm en deze kan tot 8 mm diep.
Probleem had ik ook op mijn twee meters, werkt nu prima

[Voxxie]

klump4u schreef op maandag 24 september 2018 @ 13:07:
[...]

Dan heb je nu de goede besteld, de ene heeft een uitlees diepte van 4 mm en deze kan tot 8 mm diep.
Probleem had ik ook op mijn twee meters, werkt nu prima

Klopt helemaal!
Hij doet het !

[klump4u]

Voxxie schreef op zaterdag 6 oktober 2018 @ 22:57:
[...]


Klopt helemaal!
Hij doet het !

Mooi, en ook nog redelijk snel geleverd.

[Voxxie]

klump4u schreef op zondag 7 oktober 2018 @ 09:03:
[...]

Mooi, en ook nog redelijk snel geleverd.

Ik heb er nog eentje over.(had er twee besteld)
Dus als je interesse hebt stuur even een berichtje.

[klump4u]

Voxxie schreef op zondag 7 oktober 2018 @ 09:05:
[...]


Ik heb er nog eentje over.(had er twee besteld)
Dus als je interesse hebt stuur even een berichtje.

Dank voor het aanbod maar ik heb er al twee lopen hier, een op de koudwater en een op de ingang van de warmtepomp boiler om warm water te meten

[kmf]

klump4u schreef op zondag 7 oktober 2018 @ 09:10:
[...]
een op de ingang van de warmtepomp boiler om warm water te meten

Hoe en waar meet je dan eigenlijk? aantal liters?

[klump4u]

kmf schreef op maandag 8 oktober 2018 @ 22:56:
[...]


Hoe en waar meet je dan eigenlijk? aantal liters?

ik heb in de koudwaterleiding voor de ingang van de warmtepompboiler een watermeter geplaatst, koste nieuw €15,00 op Marktpaats en daar ook een sensor op geplaatst.
geeft ook 1 puls per liter.
Loggen naar pvoutput, zie onderschrift van mij.

[Dennis]

Voxxie schreef op maandag 24 september 2018 @ 11:09:
Ik heb gisteren deze sensor besteld:
https://nl.aliexpress.com...013.html?isOrigTitle=true

[Afbeelding]

Hopelijk doet die het wel
Op het forum van Domoticz (zie eerdere reactie van Pimmetje651) meld iemand dat het zou moeten werken.

Dus even een paar dagen wachten tot de sensor er is en dan kan ik het controleren

Ik heb dezelfde watermeter als jij, een Elster V200 (in mijn geval Vitens). Er is overigens een kant-en-klare meter die je o.a. bij Homewizard kunt kopen. Hij is wel aan de prijs, maar past er gelijk mooi op. Is er een reden dat je voor iets van AliExpress bent gegaan en hoe heb je hem gemonteerd? Geeft hij elke liter een puls?

[Voxxie]

Dennis schreef op maandag 22 oktober 2018 @ 09:38:
[...]

Ik heb dezelfde watermeter als jij, een Elster V200 (in mijn geval Vitens). Er is overigens een kant-en-klare meter die je o.a. bij Homewizard kunt kopen. Hij is wel aan de prijs, maar past er gelijk mooi op. Is er een reden dat je voor iets van AliExpress bent gegaan en hoe heb je hem gemonteerd? Geeft hij elke liter een puls?

Ik vindt de Homewizard sensor inderdaad te duur om enkel het water gebruik inzichtelijk te maken.

Ik gebruik HomeAssistant welke draait op een Raspberry Pi 3B+.
Ik heb de sensor direct op de GPIO pinnen aangesloten.

Dus nu heb ik voor een paar euro <10,- mijn water meter slim kunnen maken.


Screenshot Home Assistant:

[MickMack]

Voxxie schreef op maandag 22 oktober 2018 @ 09:48:
[...]


Ik vindt de Homewizard sensor inderdaad te duur om enkel het water gebruik inzichtelijk te maken.

Ik gebruik HomeAssistant welke draait op een Raspberry Pi 3B+.
Ik heb de sensor direct op de GPIO pinnen aangesloten.

Dus nu heb ik voor een paar euro <10,- mijn water meter slim kunnen maken.


Screenshot Home Assistant:

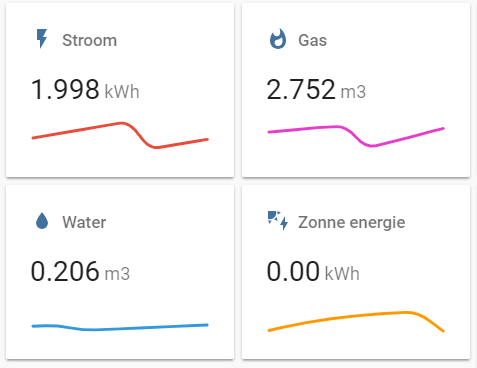

[Afbeelding: Home Assistant Water Meter]

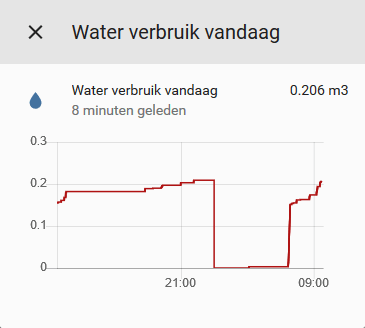

[Afbeelding: Home assitant dag grafiek]

Mag ik vragen welk voltage je hebt gebruikt als voeding voor de sensor? Ik heb dezelfde watermeter en dezelfde sensor, maar bij mij pikt de sensor nog niets op. Heb het nu geprobeerd met een 9v batterij.

[klump4u]

MickMack schreef op maandag 29 oktober 2018 @ 19:27:
[...]


Mag ik vragen welk voltage je hebt gebruikt als voeding voor de sensor? Ik heb dezelfde watermeter en dezelfde sensor, maar bij mij pikt de sensor nog niets op. Heb het nu geprobeerd met een 9v batterij.

Welke sensor heb je? de 4 of 8 mm?
Als je hem test houd dan een stuk metaal voor de sensor dan weet je of hij het doet.

[MickMack]

klump4u schreef op maandag 29 oktober 2018 @ 19:41:
[...]

Welke sensor heb je? de 4 of 8 mm?
Als je hem test houd dan een stuk metaal voor de sensor dan weet je of hij het doet.

De 4mm zo te zien. Laat me raden, jij gebruikt de 8mm? Deze heeft wel een geel kapje dus dacht dat het de juiste was...

Als ik hem tegen metaal doet hij het ja. Maar ik dacht dat als je het voltage verhoogt het bereik ook zou toenemen, maar dat is dus niet zo.

[klump4u]

MickMack schreef op maandag 29 oktober 2018 @ 20:26:
[...]


De 4 mm zo te zien. Laat me raden, jij gebruikt de 8mm? Deze heeft wel een geel kapje dus dacht dat het de juiste was...

Als ik hem tegen metaal doet hij het ja. Maar ik dacht dat als je het voltage verhoogt het bereik ook zou toenemen, maar dat is dus niet zo.

Klopt, 4 mm gaat maar 4 mm diep ongeacht voltage, was geen gekke gedachte van jou dat hoger voltage hoger bereik zou hebben maar zo werkt het niet.
Je kunt een 8 mm bestellen en weer wachten of van die 4 mm voorzichtig de kunststof kap afvijlen en hopen dat die het dan wel het driehoekje op de watermeter detecteert(bij mij de eerste keer gelukt met testen maar toen ik hem definitief aansloot op een voeding heb ik dat verkeerd gedaan en was hij kapot en heb toen maar een 8 mm besteld) afvijlen tot aan het metaal, niet verder.

[MickMack]

klump4u schreef op maandag 29 oktober 2018 @ 21:01:
[...]

Klopt, 4 mm gaat maar 4 mm diep ongeacht voltage, was geen gekke gedachte van jou dat hoger voltage hoger bereik zou hebben maar zo werkt het niet.
Je kunt een 8 mm bestellen en weer wachten of van die 4 mm voorzichtig de kunststof kap afvijlen en hopen dat die het dan wel het driehoekje op de watermeter detecteert(bij mij de eerste keer gelukt met testen maar toen ik hem definitief aansloot op een voeding heb ik dat verkeerd gedaan en was hij kapot en heb toen maar een 8 mm besteld) afvijlen tot aan het metaal, niet verder.

Ja, alleen heeft mijn watermeter geen metalen plaatje, maar soort van chip / coil op het rode plaatje zitten. Type elster v200 (vitens). Hopen dat dat ook te detecteren is. Ga eerst maar eens vijlen. Heb er toch twee besteld

[klump4u]

MickMack schreef op maandag 29 oktober 2018 @ 21:23:
[...]


Ja, alleen heeft mijn watermeter geen metalen plaatje, maar soort van chip / coil op het rode plaatje zitten. Type elster v200 (vitens). Hopen dat dat ook te detecteren is. Ga eerst maar eens vijlen. Heb er toch twee besteld

Ik heb 2 meters, een met plaatje en een wat jij hebt, werken allebei, succes met vijlen.

[Voxxie]

MickMack schreef op maandag 29 oktober 2018 @ 19:27:
[...]


Mag ik vragen welk voltage je hebt gebruikt als voeding voor de sensor? Ik heb dezelfde watermeter en dezelfde sensor, maar bij mij pikt de sensor nog niets op. Heb het nu geprobeerd met een 9v batterij.

Hij draait bij mij op de 5v van de raspberry pi mee.

Ik heb nog een 8mm sensor ter overname.
Dan hoef je niet te vijlen 😉

Stuur me even een dm als je interesse hebt.

[Bl4ckviper]

Ik heb nu ook de sensor besteld. Wat voor hardware heb ik verder nog nodig? Is een pi of NUC in de meterkast voldoende? Of kan het ook bijvoorbeeld via ESP op wifi?

En wat is er nodig als powersuply?

[Speedy-Andre]

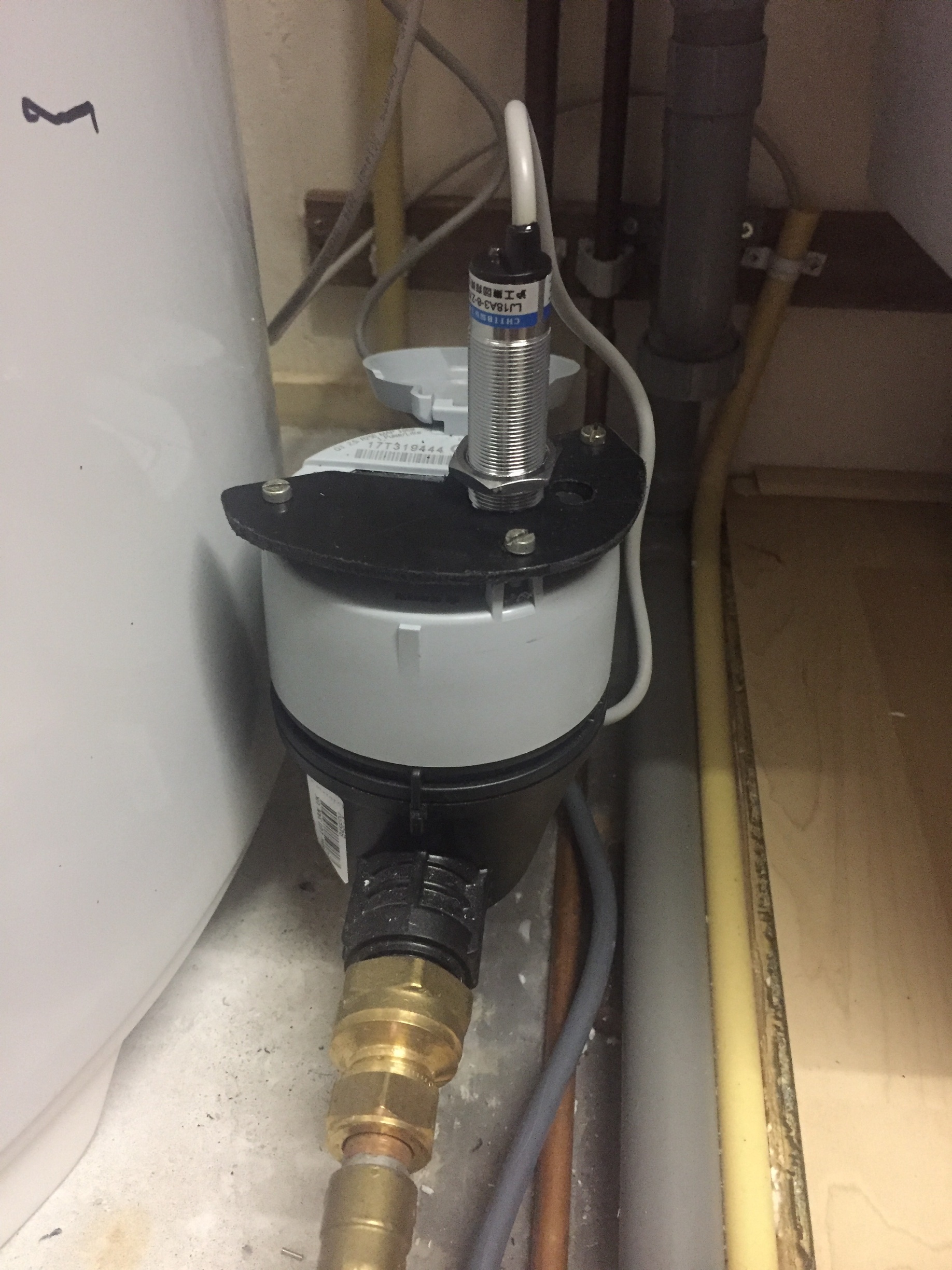

De zoveelste sensor is in bedrijf, ook hier een €3,39 Ali Express ding die 8mm diep kan op een Sensus 620.
Ik heb poorten van een SN7404 gebruikt voor P1, een S0 teller en nu de watermeter.
Elke SN7404 ingang heeft een 10K naar 3,3V en de uitgang zit op een Nodemcu met Espeasy er op die ik met Domoticz uitlees.
De sensor krijgt 12V voeding en hij schakelt een 12V relais waarmee ik een 7404 ingang naar 0 trek

[klump4u]

Speedy-Andre schreef op zaterdag 1 december 2018 @ 21:31:
[Afbeelding]

De zoveelste sensor is in bedrijf, ook hier een €3,39 Ali Express ding die 8mm diep kan op een Sensus 620.
Ik heb poorten van een SN7404 gebruikt voor P1, een S0 teller en nu de watermeter.
Elke SN7404 ingang heeft een 10K naar 3,3V en de uitgang zit op een Nodemcu met Espeasy er op die ik met Domoticz uitlees.
De sensor krijgt 12V voeding en hij schakelt een 12V relais waarmee ik een 7404 ingang naar 0 trek

Ben benieuwd hoe betrouwbaar de telling gaat lopen.
Ik heb 2 van deze sensoren op 2 watermeters.
Warm water gaat goed maar op de koudwater ben ik nog met de debounce time aan het spelen.

[kmf]

Speedy-Andre schreef op zaterdag 1 december 2018 @ 21:31:
[Afbeelding]

De zoveelste sensor is in bedrijf, ook hier een €3,39 Ali Express ding die 8mm diep kan op een Sensus 620.
Ik heb poorten van een SN7404 gebruikt voor P1, een S0 teller en nu de watermeter.
Elke SN7404 ingang heeft een 10K naar 3,3V en de uitgang zit op een Nodemcu met Espeasy er op die ik met Domoticz uitlees.
De sensor krijgt 12V voeding en hij schakelt een 12V relais waarmee ik een 7404 ingang naar 0 trek

Heb je een schematische weergave? Ik wil ook met een NodeMCU werken maar de voeding is vervelend. Krijgt de sensor nog een aparte voeding of zo?

[Speedy-Andre]

klump4u schreef op zaterdag 1 december 2018 @ 21:47:
[...]

Ben benieuwd hoe betrouwbaar de telling gaat lopen.
Ik heb 2 van deze sensoren op 2 watermeters.
Warm water gaat goed maar op de koudwater ben ik nog met de debounce time aan het spelen.

Ik hoop dat het trage relais het opvangt, er zit ook nog een kleine C op de SN7404 ingang.

kmf schreef op zaterdag 1 december 2018 @ 21:49:
[...]

Heb je een schematische weergave? Ik wil ook met een NodeMCU werken maar de voeding is vervelend. Krijgt de sensor nog een aparte voeding of zo?

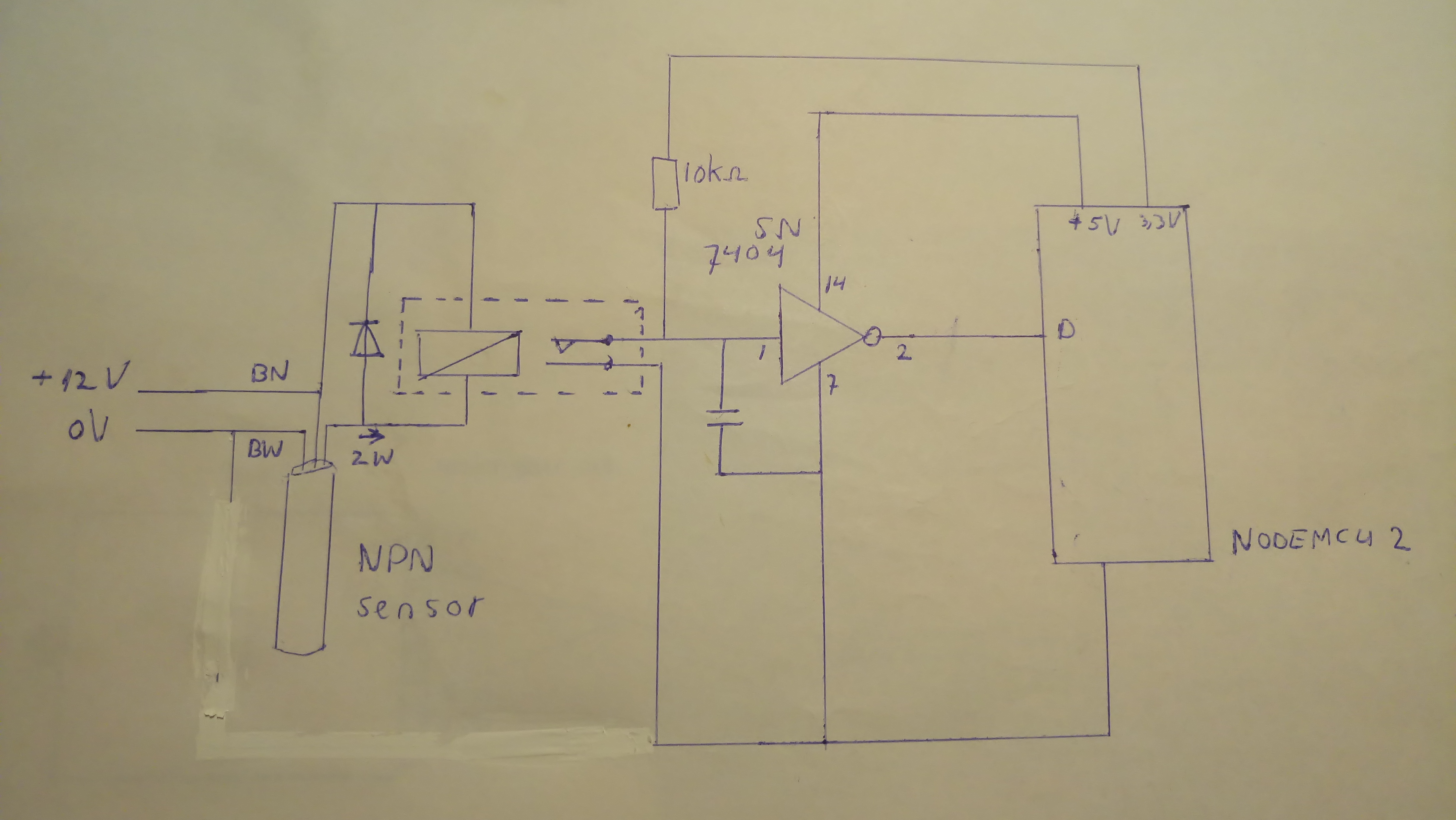

Nou vooruit dan



De sensor heeft een aparte voeding van 12V nodig, de uitgang levert max 300mA en mijn relais trekt 18mA.
Volgens de specs werkt de sensor met 6-36V, eigenlijk hangt het van het relais af wat je kiest.

[klump4u]

@Speedy-Andre , @kmf

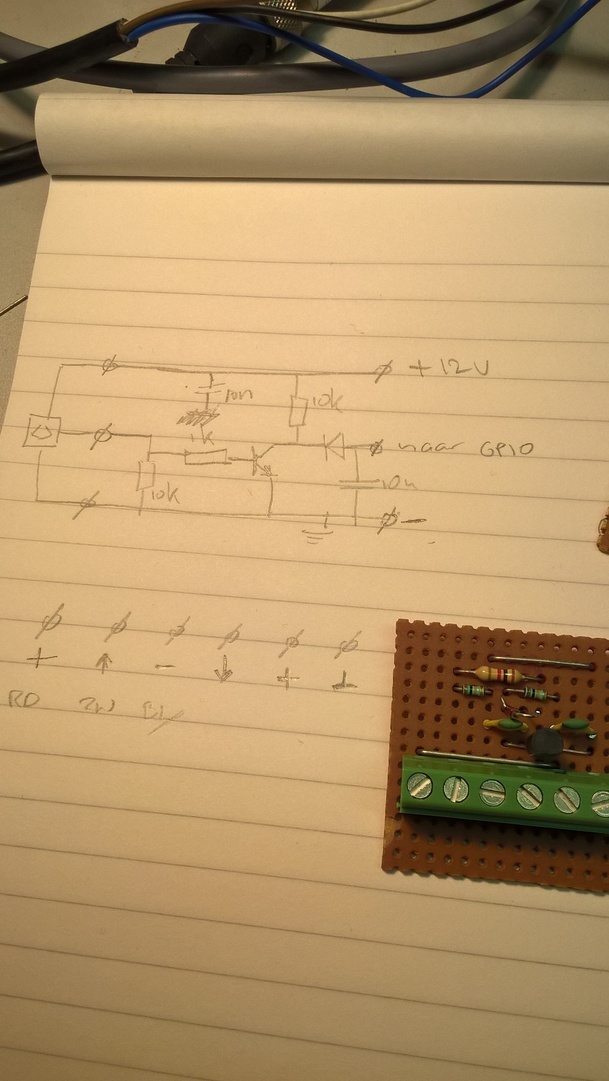

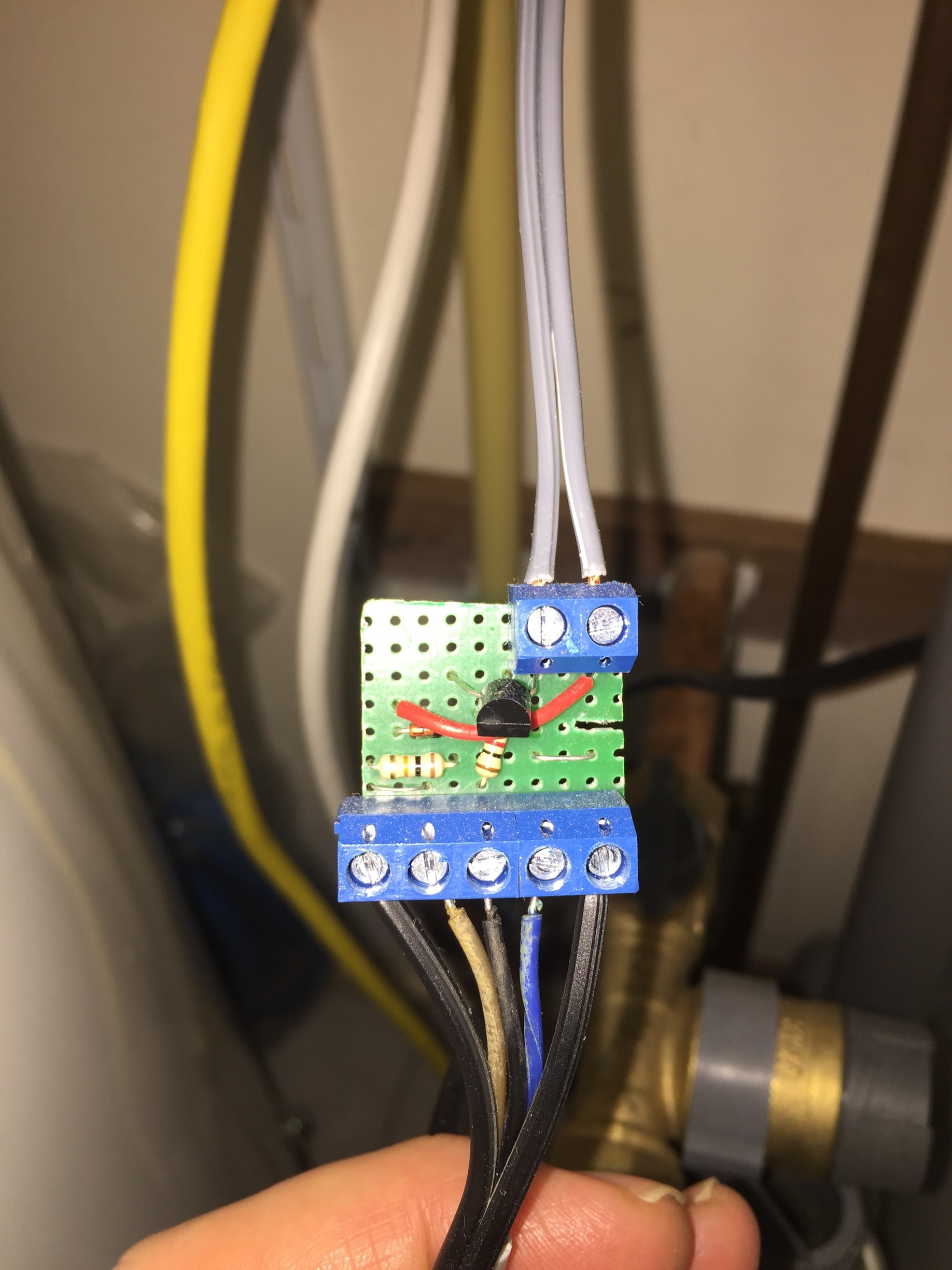

Leuk al die schema’s, hier de mijne wat ik gebruik.

[Speedy-Andre]

Dat heb ik voor de slimme meter ongeveer gehad, maar dat was best onstabiel.
Sinds ik de SN7404 gebruik heb ik geen rare getallen meer door oscillatie verschijnselen.of storing van andere bronnen in de meterkast.
Overigens voed ik het geheel via de 5V van de slimme meter, want die was toch beschikbaar.
Nu doet mijn Nodemcu P1, S0 van de omvormer, water en de temperatuur tegelijk
De P1 data gaat ook nog direct naar een Rpi met pi-drive en Domoticz (op eigen 5V).
Met de Nodemcu heb ik realtime tellers die Domoticz via de eigen P1 niet logt (verschijnt wel als device data).

[Possible]

@Speedy-Andre De meter die jij hebt, heb ik ook. Sensus 620.

Je kan de sensor zelf ook op de pi zelf aansluiten toch d.m.v de pins?

[Speedy-Andre]

Possible schreef op zondag 2 december 2018 @ 22:44:
@Speedy-Andre De meter die jij hebt, heb ik ook. Sensus 620.

Je kan de sensor zelf ook op de pi zelf aansluiten toch d.m.v de pins?

Als je mijn Nodemcu verwisselt voor een Rpi dan werkt dat ook, beide hebben een zelfde soort ingang.
Ik doe dat voor P1, maar omdat een Rpi met Domoticz die de tellers logt op afstand is doe ik het zo

[Possible]

Speedy-Andre schreef op zondag 2 december 2018 @ 23:22:
[...]

Als je mijn Nodemcu verwisselt voor een Rpi dan werkt dat ook, beide hebben een zelfde soort ingang.
Ik doe dat voor P1, maar omdat een Rpi met Domoticz die de tellers logt op afstand is doe ik het zo

Maar eens kijken of ik met z'n sensor dit ook kan integeren in home assistent of grafana.

@Voxxie Zou jij de code van de watermeter willen delen? Ik heb zojuist de watermeter besteld en zou deze ook graag in Home-assistant willen zien.

[ Voor 15% gewijzigd door Possible op 03-12-2018 07:35 ]

[Voxxie]

Possible schreef op maandag 3 december 2018 @ 07:24:
[...]
@Voxxie Zou jij de code van de watermeter willen delen? Ik heb zojuist de watermeter besteld en zou deze ook graag in Home-assistant willen zien.

Ja hoor geen probleem.
Ik weet niet of het de ideale manier is, maar voor mij werkt het


Ik heb de sensor aangesloten direct op mijn Raspberry Pi.

• Input number: water_meter_meterstand: Huidige water meter stand
• Input number: water_meter_meterstand_at_midnight: De stand van 00:00, dit om het verbruik van de dag te berekenen
• Op GPIO poort 2 heb ik de pulse sensor aangesloten.
• De automation "Count pulse..." telt steeds 1 op bij de het input number "water_meter_meterstand"
• De automation "Store value at ..." slaat iedere nacht om 00:00 de huidige meterstand op in een andere input number.
• Met een template sensor presenteer ik de meterstanden netjes, (m3 ipv liter)

configuration.yaml:

code:

sensor:
  - platform: template
    sensors:
      water_meter:
        value_template: '{{  ((states.input_number.water_meter_meterstand.state  | float) / 1000) | round(3)  }}'
        friendly_name: Water verbruik
        unit_of_measurement: 'm3'
        entity_id:
          - input_number.water_meter_meterstand
      water_meter_today:
        value_template: '{{  (((states.input_number.water_meter_meterstand.state  | float) - (states.input_number.water_meter_meterstand_at_midnight.state  | float)) / 1000) | round(3)  }}'
        friendly_name: Water verbruik vandaag
        unit_of_measurement: 'm3'
        entity_id:
          - input_number.water_meter_meterstand
          - input_number.water_meter_meterstand_at_midnight



input_number:
  water_meter_meterstand:
    name: water_meter_meterstand
    mode: box
    min: 0
    max: 10000000
    unit_of_measurement: liter
  water_meter_meterstand_at_midnight:
    name: water_meter_meterstand_at_midnight
    mode: box
    min: 0
    max: 10000000
    unit_of_measurement: liter


binary_sensor:
  - platform: rpi_gpio
    ports:
      2: Watermeter_pulse

autmations.yaml:

code:

- alias: Meter - Count Pulse to watermeter
  trigger:
    - platform: state
      entity_id: binary_sensor.watermeter_pulse
      to: 'off'
  action:
  - service: input_number.set_value
    data_template:
     entity_id: input_number.water_meter_meterstand
     value: "{{ states('input_number.water_meter_meterstand') | int +1 }}"


- alias: Meters - Store value at midnight
  initial_state: 'on'
  trigger:
    - platform: time
      at: '00:00:00'
  action:
  - service: input_number.set_value
    data_template:
      entity_id: input_number.water_meter_meterstand_at_midnight
      value: "{{ states.input_number.water_meter_meterstand.state }}"

[Possible]

Voxxie schreef op maandag 3 december 2018 @ 09:07:
[...]


Ja hoor geen probleem.
Ik weet niet of het de ideale manier is, maar voor mij werkt het


Ik heb de sensor aangesloten direct op mijn Raspberry Pi.

• Input number: water_meter_meterstand: Huidige water meter stand
• Input number: water_meter_meterstand_at_midnight: De stand van 00:00, dit om het verbruik van de dag te berekenen
• Op GPIO poort 2 heb ik de pulse sensor aangesloten.
• De automation "Count pulse..." telt steeds 1 op bij de het input number "water_meter_meterstand"
• De automation "Store value at ..." slaat iedere nacht om 00:00 de huidige meterstand op in een andere input number.
• Met een template sensor presenteer ik de meterstanden netjes, (m3 ipv liter)

configuration.yaml:

code:

sensor:
  - platform: template
    sensors:
      water_meter:
        value_template: '{{  ((states.input_number.water_meter_meterstand.state  | float) / 1000) | round(3)  }}'
        friendly_name: Water verbruik
        unit_of_measurement: 'm3'
        entity_id:
          - input_number.water_meter_meterstand
      water_meter_today:
        value_template: '{{  (((states.input_number.water_meter_meterstand.state  | float) - (states.input_number.water_meter_meterstand_at_midnight.state  | float)) / 1000) | round(3)  }}'
        friendly_name: Water verbruik vandaag
        unit_of_measurement: 'm3'
        entity_id:
          - input_number.water_meter_meterstand
          - input_number.water_meter_meterstand_at_midnight



input_number:
  water_meter_meterstand:
    name: water_meter_meterstand
    mode: box
    min: 0
    max: 10000000
    unit_of_measurement: liter
  water_meter_meterstand_at_midnight:
    name: water_meter_meterstand_at_midnight
    mode: box
    min: 0
    max: 10000000
    unit_of_measurement: liter


binary_sensor:
  - platform: rpi_gpio
    ports:
      2: Watermeter_pulse

autmations.yaml:

code:

- alias: Meter - Count Pulse to watermeter
  trigger:
    - platform: state
      entity_id: binary_sensor.watermeter_pulse
      to: 'off'
  action:
  - service: input_number.set_value
    data_template:
     entity_id: input_number.water_meter_meterstand
     value: "{{ states('input_number.water_meter_meterstand') | int +1 }}"


- alias: Meters - Store value at midnight
  initial_state: 'on'
  trigger:
    - platform: time
      at: '00:00:00'
  action:
  - service: input_number.set_value
    data_template:
      entity_id: input_number.water_meter_meterstand_at_midnight
      value: "{{ states.input_number.water_meter_meterstand.state }}"

Top! Dank je wel!

[jobr]

Speedy-Andre schreef op zondag 2 december 2018 @ 10:54:
Dat heb ik voor de slimme meter ongeveer gehad, maar dat was best onstabiel.
Sinds ik de SN7404 gebruik heb ik geen rare getallen meer door oscillatie verschijnselen.of storing van andere bronnen in de meterkast.

Had je toen het relais er ook al tussen?

[Speedy-Andre]

jobr schreef op maandag 3 december 2018 @ 19:11:
[...]

Had je toen het relais er ook al tussen?

Nee, ik heb water eerst optisch geprobeerd met een tcrt5000 en ook P1 met een transistor.
Er werd toen 5V gebruikt en ik heb geen relais dat daar mee werkt.
Overigens alles uit de hobby voorraad die ik sinds 1980 heb, het 12V relais dat ik nu gebruik is ouder dan menigeen hier

[Aegle]

Mede geinspireerd door dit topic wil ik deze watermeter gaan uitlezen:

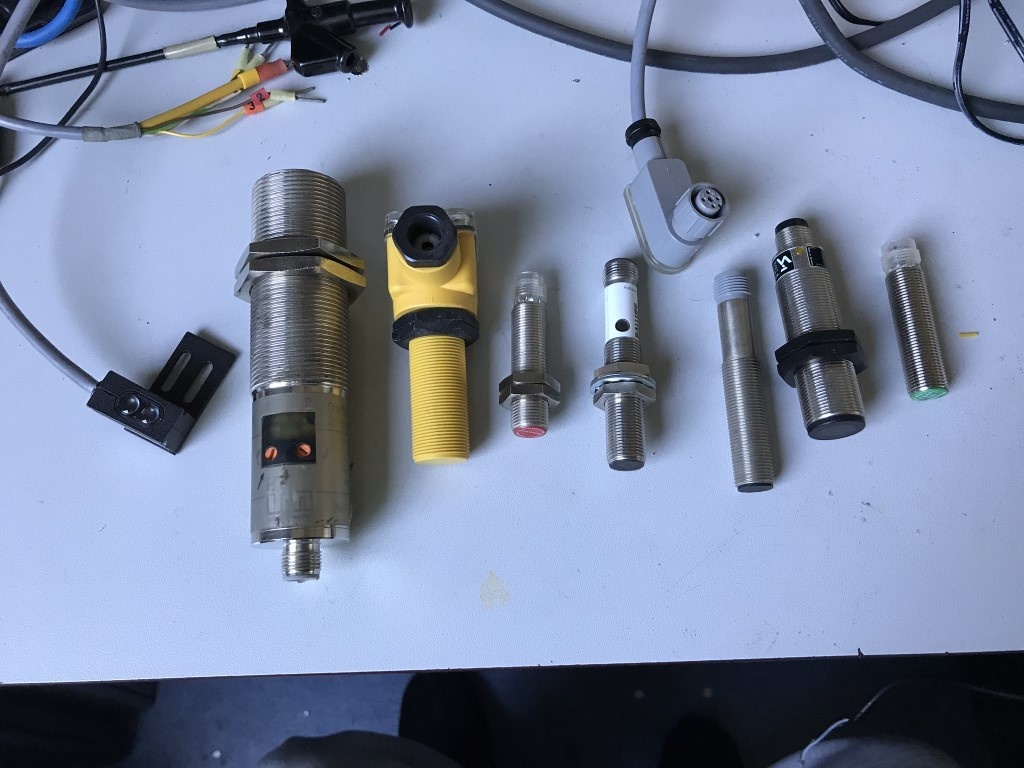

En laat ik met het opruimen van de garage nou deze sensoren tegenkomen uit mijn industriële automatiserings tijdperk uit het jaar kruik (jaren '80, '90 ...):



Het zijn een verscheidenheid aan proximity sensoren. Zowel NPN als PNP. Infrarood, licht en metaal. De meeste doen het ook op 12 VDC. Meteen de meterkast ingedoken en zowaar, twee van deze sensoren pakken moeiteloos het metalen vaantje van de watermeter op.

Nu zie ik in het midden een rond doorzichtig venstertje onder de tekst "P1". Een cm of wat in de diepte van dat venstertje zie ik tijdens tapwater verbruik heel snel een wit achtig pinnetje draaien. Doordat deze veel sneller draait dan het metalen vaantje, lijkt me dat dit een veel nauwkeuriger verbruik weergeeft. Klopt dit? Zo ja, dan is het misschien de moeite om eens te onderzoeken of dit te detecteren valt? Heeft iemand dit als eens geprobeerd?

Helaas heb ik geen bedraad of draadloos netwerk in de meterkast, dus wil ik de sensor aan de reeds bestaande NodeMCU ESP8266 knopen die pal naast de meterkast de temperaturen meet van de vloerverwarming:



Ik wil de pulsen doorsluizen naar Node Red en kijken of ik dit kan wegschrijven naar de Influx database.

Maar eerst de sensor eens vast monteren op de watermeter en koppelen aan de ESP8266!

Kan allemaal even duren, maar wordt vervolgd.

----------------------------------------
EDIT:
Inmiddels een constructie verzonnen om de sensor te fixeren met een restant regenpijp. Deze valt strak om de meter en vormt zo een goede basis voor de sensor:



Het vaantje wordt op deze wijze goed gedetecteerd.
De volgende stap is het koppelen van de sensor aan de ESP8266. De sensor heeft minimaal 12VDC nodig. Die krijgt dus een eigen voedinkje. Ik wil een GPIO-pin gebruiken dus zal er iets van een torretje tussen moeten.

Wordt vervolgd.

[ Voor 15% gewijzigd door Aegle op 04-12-2018 16:29 . Reden: Montage sensor toegevoegd ]

[Aegle]

Het vervolg...

De sensor is aangesloten via een schakeling zoals door @klump4u hiervoor is gepubliceerd. De uitgang aangesloten op GPIO-13 (pin D7) van de NodeMCU. Bij bekrachtiging van de sensor trekt de schakeling pin D7 mooi naar nul. Maar helaas wordt er geen puls geteld. Hoe ik het device in ESP Easy Mega ook configureer, hij weigert pulsen te tellen . Een ander GPIO input geeft ook geen resultaat...
Het feit dat er vijf DS18b20 temperatuursensoren aan dezelfde NodeMCU hangen maakt toch niet uit?

Iemand nog een lumineus idee?

Hier de foto zoals de opstelling er nu bijligt... Tegen de achterwand loshangend het printje met de tor, diode en twee weerstanden.



EDIT:
Hier nog een screenshot van de configuratie van de Node MCU:

[ Voor 9% gewijzigd door Aegle op 10-12-2018 23:28 ]

[klump4u]

Aegle schreef op maandag 10 december 2018 @ 23:19:
Het vervolg...

De sensor is aangesloten via een schakeling zoals door @klump4u hiervoor is gepubliceerd. De uitgang aangesloten op GPIO-13 (pin D7) van de NodeMCU. Bij bekrachtiging van de sensor trekt de schakeling pin D7 mooi naar nul. Maar helaas wordt er geen puls geteld. Hoe ik het device in ESP Easy Mega ook configureer, hij weigert pulsen te tellen . Een ander GPIO input geeft ook geen resultaat...
Het feit dat er vijf DS18b20 temperatuursensoren aan dezelfde NodeMCU hangen maakt toch niet uit?

Iemand nog een lumineus idee?

Hier de foto zoals de opstelling er nu bijligt... Tegen de achterwand loshangend het printje met de tor, diode en twee weerstanden.

[Afbeelding]

EDIT:
Hier nog een screenshot van de configuratie van de Node MCU:

[Afbeelding]

Delay naar 10 seconden en wat heb je bij values staan?
Alles eraf halen en dan alleen pulsecounter?
gnd ook verbonden?

[jobr]

Aegle schreef op maandag 10 december 2018 @ 23:19:
Het vervolg...

De sensor is aangesloten via een schakeling zoals door @klump4u hiervoor is gepubliceerd. De uitgang aangesloten op GPIO-13 (pin D7) van de NodeMCU. Bij bekrachtiging van de sensor trekt de schakeling pin D7 mooi naar nul. Maar helaas wordt er geen puls geteld. Hoe ik het device in ESP Easy Mega ook configureer, hij weigert pulsen te tellen . Een ander GPIO input geeft ook geen resultaat...
Het feit dat er vijf DS18b20 temperatuursensoren aan dezelfde NodeMCU hangen maakt toch niet uit?

Iemand nog een lumineus idee?

Zet mode eens op Rising. Delay op 60.

[Possible]

Kan ik deze sensor gewoon aansluiten op de pi zelf? Moet ik dan ook nog iets doen met Voltage of kan de 5v aansluiting gewoon gebruikt worden?

[Aegle]

@klump4u: wat bedoel je met "alles er af halen"? De sensor rechtstreeks aansluiten is geen optie vanwege de spanningsverschillen. Hierbij een screenshot van de values:



Met de "Delay" heb ik verschillende waarden geprobeerd: 1, 10, 60 seconden. Wat wordt er eigenlijk "ge-delayed"?

@jobr: Ook hier heb ik verschillende instellingen geprobeerd.

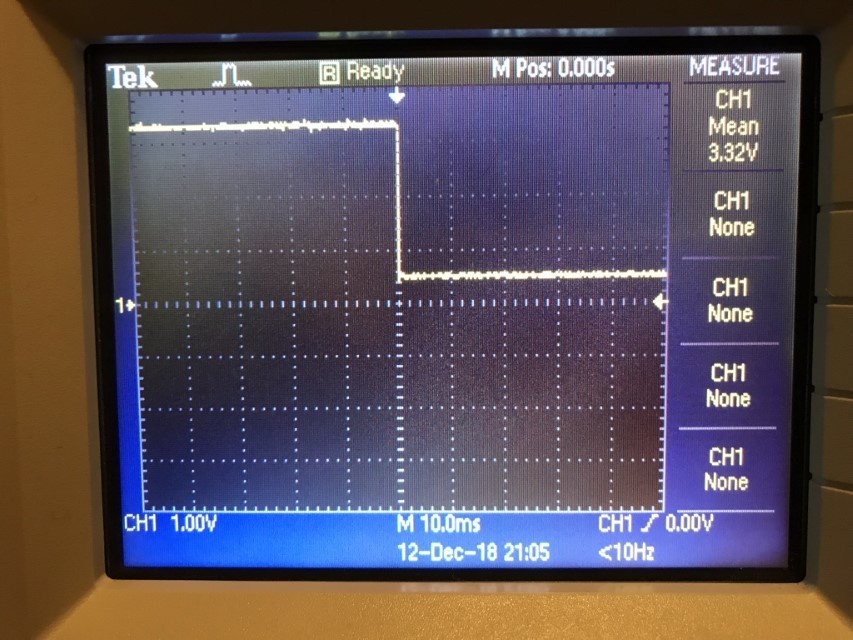

Ik heb de scoop er maar eens op aangesloten en meet hoog 3,3 volt en laag ongeveer 350, 400 mV:



Hier is toch niets mis mee?

[klump4u]

@Aegle
Met alles eraf halen bedoel ik alleen de pulseteller via de print op de nodemcu.
Pulse hoog laag ziet er inderdaad goed uit.
Ik heb dit een tijdje op een wemos gedraaid maar nu alleen nog op DAL op de pi.

[Aegle]

Tja. Ik zou hem ook op mijn DAL (Netduino) kunnen aansluiten, ware het niet dat die op zolder staat...

Als ik weer tijd heb ga ik een testopstelling maken op de werkbank met een andere module en die GPIO specs eens aan de tand voelen. Met de huidige opstelling ben ik een beetje uit ge-experimenteert .

[klump4u]

Aegle schreef op woensdag 12 december 2018 @ 23:12:
Tja. Ik zou hem ook op mijn DAL (Netduino) kunnen aansluiten, ware het niet dat die op zolder staat...

Als ik weer tijd heb ga ik een testopstelling maken op de werkbank met een andere module en die GPIO specs eens aan de tand voelen. Met de huidige opstelling ben ik een beetje uit ge-experimenteert .

Op de netduino gaat hij niet werken, software is niet geschikt voor lange pulse.

[Aegle]

Ok, maar ik was ook niet van plan de Netduino hiervoor te gebruiken. Die doet nu hoofdzakelijk het display in de huiskamer voorzien van PV-info.

In de ESP Easy software kun je triggeren op een opgaande of neergaande flank. Dan maakt de snelheid niet uit. Maar hoe moeilijk kan het zijn om een digitale I/O pin te gebruiken? .

[supermlt]

Is deze watermeter ook met extra hardware digitaal uit te lezen?

[ Voor 62% gewijzigd door supermlt op 13-12-2018 21:20 ]

[Speedy-Andre]

Die Actaris is wat lastiger, geen stukje metaal op een wieltje dus misschien optisch proberen?
.
Mijn opstelling gaf te weinig aan en dat was met de S0 teller ook zo.
Toen kwam ik er achter dat de Nodemcu vaak rebootte als hij P1 serieel als device had.
Deze is nu disabled en zowaar gaat het nu op de liter nauwkeurig.
De reboots zijn voorbij, hij draait inmiddels 1732 minuten achtereen of 28,87 uur
P1 doe ik met een Rpi en Domoticz, voor de huidige waardes moet ik alleen even de devices uitlezen.
Voor P1 op de Nodemcu keek ik naar zijn webpage die dat bijna live weergeeft, die last is hij nu kwijt.

[Copitano]

@Aegle Ik heb ongeveer dezelfde meter en wil het ook op jou manier doen. Mijn Pi zit 3 verdiepingen hoger dan de meterkast. Er loopt een UTP kabel van de meterkast naar de ruimte waar de Pi hangt en die is ook in gebruik door de Pi. Er hangt een Kamstrup 602 aan de Pi met een draadje. Die kabel heb ik 10 jaar terug met veel moeite door een loze Electra buis omhoog kunnen krijgen. Met die UTP kabel een nieuwe trekken samen met nog wat andere zwakstroomdraadjes zou een optie zijn en dan de Pi naar beneden. Maar ik durf het niet aan. Bang dat ik de draad er niet doorheen krijg en dan heb ik ook niets meer voor de Pi. Via WiFi op jou manier lijkt me veiliger. Heb je het al werkend?

[Aegle]

@Copitano en de rest: Ik heb de NodeMCU nu een jaar of zo in gebruik om vijf DS18B20 temperatuur sensoren uit te lezen van de vloerverwarming. Deze zijn aangesloten op GPIO0 (D3). De WiFi communicatie verloopt probleemloos.

Ik heb eerst de benaderings sensor voor de watermeter via een transistor (zie een paar posts hiervoor) aangeloten op GPIO12 (D6). Wat voor parameters in ESPeasy ik ook instelde, er werd geen enkele puls geteld. Ondanks dat de signaal niveaus goed waren. Andere inputs gaven ook geen resultaat.

Ten einde raad aan de werktafel een proefopstelling gemaakt met een andere module.het viel me op dat er best nogal wat "ruis" zichtbaar was op de scoop. Ik heb de schakeling rond de BC547 tor wat verfijnd met wat ontkoppel C'tjes in de 12V voeding en uitgang en een extra 10k weerstand tussen de sensor ingang en massa. De signaalniveaus zijn nu prima en ruisvrij. Zie ook bijgevoegde foto's.

Op de werkbank werkt het prima. Pulsen worden netjes geteld. Edoch, als ik het hele handeltje beneden op de reeds in gebruik zijnde module aansluit telt ie geen pulsen... . Ook niet als ik ander GPIO inputs gebruik. Ik ben er nu wel een beetje klaar mee en ga voor de watermeter de andere module maar gebruiken. Jammer maar helaas.

Als iemand nog iets zinnigs kan bijdragen, graag!

Het uiteindelijke schema:


Het printje. Ik heb maar een klemmenstrookje gebruikt om e.e.a. gemakkelijker te kunnen wijzigen.


Wat je al niet moet doen om de watermeter uit te kunnen lezen....

[klump4u]

Aegle schreef op vrijdag 11 januari 2019 @ 23:11:
@Copitano en de rest: Ik heb de NodeMCU nu een jaar of zo in gebruik om vijf DS18B20 temperatuur sensoren uit te lezen van de vloerverwarming. Deze zijn aangesloten op GPIO0 (D3). De WiFi communicatie verloopt probleemloos.

Ik heb eerst de benaderings sensor voor de watermeter via een transistor (zie een paar posts hiervoor) aangeloten op GPIO12 (D6). Wat voor parameters in ESPeasy ik ook instelde, er werd geen enkele puls geteld. Ondanks dat de signaal niveaus goed waren. Andere inputs gaven ook geen resultaat.

Ten einde raad aan de werktafel een proefopstelling gemaakt met een andere module.het viel me op dat er best nogal wat "ruis" zichtbaar was op de scoop. Ik heb de schakeling rond de BC547 tor wat verfijnd met wat ontkoppel C'tjes in de 12V voeding en uitgang en een extra 10k weerstand tussen de sensor ingang en massa. De signaalniveaus zijn nu prima en ruisvrij. Zie ook bijgevoegde foto's.

Op de werkbank werkt het prima. Pulsen worden netjes geteld. Edoch, als ik het hele handeltje beneden op de reeds in gebruik zijnde module aansluit telt ie geen pulsen... . Ook niet als ik ander GPIO inputs gebruik. Ik ben er nu wel een beetje klaar mee en ga voor de watermeter de andere module maar gebruiken. Jammer maar helaas.

Als iemand nog iets zinnigs kan bijdragen, graag!

Het uiteindelijke schema:
[Afbeelding]

Het printje. Ik heb maar een klemmenstrookje gebruikt om e.e.a. gemakkelijker te kunnen wijzigen.
[Afbeelding]

Wat je al niet moet doen om de watermeter uit te kunnen lezen....

Het door jouw gebruikte printje (schema) gebruikte ik ook op een Wemos D1 met EspEasy en stuurde de geven naar een IDX van Domoticz, echter had ik een idx ingevuld die niet bestond of geen idx dan werden er ook geen gegevens getoond in de webpagina van de wemos. Omdat Domoticz voor mij maar hobby logging is en de gegevens ook niet super stabiel waren wilde ik de watermeter op de DAL raspberry met Windows iot aansluiten maar daar kreeg ik totaal geen pulse geregistreerd, toen om te proberen heb ik de pulseuitgang en de min uitgang aangesloten op een gpio waar normaal een S0 kWh meter op zat en toen zag hij wel een pulse.
Enige wat ik dus nog zou kunnen aandragen is een pullup weerstand van ongeveer 1 kohm tussen de 3,3 en de gpio van de nodemcu.

[Aegle]

klump4u schreef op zaterdag 12 januari 2019 @ 12:56:
[...]

Het door jouw gebruikte printje (schema) gebruikte ik ook op een Wemos D1 met EspEasy en stuurde de geven naar een IDX van Domoticz, echter had ik een idx ingevuld die niet bestond of geen idx dan werden er ook geen gegevens getoond in de webpagina van de wemos. Omdat Domoticz voor mij maar hobby logging is en de gegevens ook niet super stabiel waren wilde ik de watermeter op de DAL raspberry met Windows iot aansluiten maar daar kreeg ik totaal geen pulse geregistreerd, toen om te proberen heb ik de pulseuitgang en de min uitgang aangesloten op een gpio waar normaal een S0 kWh meter op zat en toen zag hij wel een pulse.
Enige wat ik dus nog zou kunnen aandragen is een pullup weerstand van ongeveer 1 kohm tussen de 3,3 en de gpio van de nodemcu.

Dat is wel vreemd! Je zou toch zeggen dat het niets met elkaar te maken heeft. Ik gebruikte tot nu toe de esp modules alleen voor temperatuur sensoren. Van een aantal stuur ik ze door naar Domoticz meiddels HTTP. Anderen weer met MQTT naar Influx en Grafana. En weer anderen naar beide... Maar ik zal de controller eens instellen naar domoticz en in domoticz een sensor aanmaken. Wie weet...

Wat betreft de pulp-up weerstand:
Ik heb ergens een schema van de esp12. Die zal elektrisch qua I/O wel hetzelfde zijn. Nou meen ik me te herinneren dat er al pull-up weerstanden ingetekend staan van ik dacht 12k. Op onbelaste GPIO pinnen staat ook 3,3vdc. Ik zal het eens nameten wanneer ik er weer mee aan de slag ga.

Bedankt voor je reactie!

[Copitano]

@Aegle Ik weet (nog) niets van elektronica, maar ik heb mij inmiddels verdiept in de componenten die ik op het printje op de foto zie. Ik zie een weerstand van 1K (de gele) en daarnaast twee van 10K (de groene), daarnaast een diode (roodbruin) daarnaast twee keramische condensators ? (geel met groene bovenkant) en tenslotte een transistor NPN (zwart). Die onderdelen kan ik ook terugvinden in je schemaatje.
Tot zover correct?
Hoe moet ik de n van de condensatoren in het schema lezen. Als 10 nF neem ik aan?
Moeten de componenten nog aan andere specificaties voldoen?
Is daar een boodschappenlijstje van te maken met alle specifikaties?
Kun je eens een foto van de achterkant van het printje posten, zodat ik kan zien hoe de boel daar precies aan elkaar geknoopt is?
Yes I know veel vragen in een keer, maar ik leer nog graag iets over elektronica om vooruit te komen met mijn Domoticz projectjes (watermeter uitlezen via WiFi, Elga warmtepomp uitlezen met Opentherm etc.) op de Raspberry Pi.

[Copitano]

@klump4u Ben bang dat @Aegle nog geen tijd gehad heeft of er nog steeds klaar mee is. Zie de post hiervoor. Kun jij misschien helpen. Heb de sensor al een paar weken in huis, maar eerst even bezig geweest met de OTGW. Nu ben ik aan het volgende projectje toe. Ik begrijp dat deze sensor (krijg z'n eigen voeding van 12V) niet zomaar op de Pi kan. De Pi hangt inmiddels in de meterkast 1,5 meter boven de watermeter, dus een kabeltje rechtstreeks op de GIPO is geen probleem. Jullie schemaatjes denk ik te begrijpen. Had graag even gezien hoe dat in de praktijk aan de achterkant van het printje aan elkaar gesoldeerd is. Wat ik lees is veel gericht op Wifi. Bij mij kan LAN eventueel ook. Er is nog ruimte op de Switch in de meterkast.Is dit misschien een simpele oplossing die ook werkt?

Toppe schreef op vrijdag 16 november 2018 @ 22:48:
[Afbeelding]
[Afbeelding]

Zeker de aansluiting is niet helemaal naar wens maar daar ga ik morgen beter naar kijken!

Bekabeling als volgt:

Zwart - Data
Blauw - GND
Bruin - 12V

12V aangesloten op zwart (-) en bruin (+)

Tussen zwart en blauw zit een 6.8K weerstand

Blauw loopt naar pin 40 op de Raspberry, zwart loopt naar pin 6 (GND).

Uiteindelijk krijg je dan:
Set 1: GND van 12V, 1 pin van 6.8K weerstand, blauw draad sensor & 1 zwarte draad naar GND Raspberry

Set 2: 1 pin van 6.8K weerstand, 1 data draad naar pin 40 Raspberry en de zwarte draad van de sensor

Set 3: 12V + van 12V & bruine draad van sensor

@dennisdew16 mocht je tijd hebben

[Aegle]

@Copitano: Tja.. het blijft hobby. De laatste weken erg weinig tijd gehad om er energie in te steken . Heel soms hebben andere zaken een hogere prioriteit... .

Morgenavond heb ik, hoop ik, wel ff tijd om wat gedetaileerdere foto's teh maken van het printje. Het stelt werkelijk niets voor, maar ik kan me voorstellen dat als je nog nooit zoiets hebt geknutseld, het best ingewikkeld lijkt... .

Overigens werkt het nog steeds niet, maar zoals ik al schreef, heb erg weinig tijd gehad.

[Copitano]

@Aegle Alle begrip. Gebeurt mij ook regelmatig. t'is waar t'is hobby maar kan je soms lekker bezig houden

[klump4u]

@Copitano
Schema


Voorkant
Rechtsboven-GPIO-Pi
Linksboven- GND-Pi
Onder vlnr,
12v voeding
12v sensor
Data sensor
Gnd sensor
Gnd voeding



Op de pi heb ik nog een pullup weerstand van 1 Kohm van 3,3v naar de GPIO

Achterkant

[ Voor 5% gewijzigd door klump4u op 04-02-2019 19:59 ]

[Aegle]

Min of meer hetzelfde schema wat ik ook gebruik. Zelfs eenzelfde soort pertinax printje! Ik heb alleen hier en daar met wat ontkoppel condensatoren gestrooid. En een tantaaltje over de + en de - van de voeding. De enige fuctionele wijziging t.o.v. jou schema is een extra 10k weerstand over de uitgang van de sensor zelf. Maar dat komt omdat mijn sensor blijkbaar iets andere eigenschappen heeft. Het is er eentje uit de industriele automatisering uit begin jaren '90. Een echte Honywell .
Op de scoop ziet het signaal er nu goed uit. Alleen denkt de GPIO ingang van de ESP er anders over.. . Als ik tijd heb maar weer eens oppakken.

[Copitano]

@klump4u Super. Dit maakt heel veel helder. Was mij niet duidelijk dat zo'n printje geleide stroken heeft aan de achterkant. Nu begrijp ik hoe het ene component contact maakt met het andere. Heel erg bedankt voor de glasheldere foto's. Een plaatje maakt meer duidelijk dan duizend woorden. Ik ga componenten sprokkelen. Nieuw avontuur

[klump4u]

Copitano schreef op maandag 4 februari 2019 @ 22:59:
@klump4u Super. Dit maakt heel veel helder. Was mij niet duidelijk dat zo'n printje geleide stroken heeft aan de achterkant. Nu begrijp ik hoe het ene component contact maakt met het andere. Heel erg bedankt voor de glasheldere foto's. Een plaatje maakt meer duidelijk dan duizend worden. Ik ga componenten sprokkelen. Nieuw avontuur

Is wel makkelijker die geleide stroken maar anders gewoon draadjes verbinden aan de achter en voorkant.

[Dooxed]

Webcam erop (4 dollar op ebay, incl LEDs), via de usb aan de raspberry Pi, elke minuut foto maken en via OCR de getalletjes eruit halen.

[klump4u]

Dooxed schreef op dinsdag 5 februari 2019 @ 14:06:
Webcam erop (4 dollar op ebay, incl LEDs), via de usb aan de raspberry Pi, elke minuut foto maken en via OCR de getalletjes eruit halen.

Werkend voorbeeld please.

[Dooxed]

klump4u schreef op dinsdag 5 februari 2019 @ 14:27:
[...]

Werkend voorbeeld please.

Zie voor voorbeeldcode bijvoorbeeld hier. Of bedoelde je meer hoe je de webcam op moet hangen?

[Copitano]

@klump4u Printje in elkaar knutselen ging prima, maar in plaats van de verwachte + 3,3 Volt op de uitgang meet ik -3,3 Volt. Bovendien komt daar geen verandering in als ik een stuk ijzer langs de sensor haal. Led op de sensor gaat dan wel branden. Ik heb de boel 100 x nagekeken, maar kan geen fout gesoldeerde componenten vinden in de draden zijn ook allemaal goed aangesloten.
Zie ik toch iets over het hoofd?

[klump4u]

@Copitano
Ik kan op je printje niks vreemds ontdekken.
Ik heb wel zoals gemeld een 1Kohm weerstand van de 3.3v van de Pi naar de GPIO waar de watermeter opzit.
Heb zojuist even gemeten op de aansluiting van de draadjes op de pi.
Ledje op de sensor uit is 0.69 volt
Ledje aan op de sensor is 1.64 volt

[Copitano]

@klump4u bij mij is het nog niet aangesloten op de Pi. Ik wil eerst zeker weten of de -3,3 volt die ik meet over de aansluitklemmen die naar de Pi gaan (Data en GND) normaal is. wil niet mijn Pi kapot maken. Ik meet wel een verschil van ongeveer 1 volt over de Datadraad en GND direct achter op aansluitklemmen aan de kant waar de draden van de sensor en de 12 volt (2A) voeding zijn aangesloten. Led op de sensor aan 0,69 volt led uit 1,77 volt. Precies andersom dan bij jou dus op de Pi. Op de twee losse draadjes aan de bovenkant heb ik inmiddels ook een klemblokje gesoldeerd. Als ik daar 1k weerstand tussen zet meet ik 0,0. Het maakt dan niet uit of de led op de sensor brand of niet. Ik probeer nu te begrijpen wat de weerstandjes (moeten) doen, maar mijn natuurkundelessen is alweer zo'n 45 jaar geleden Ga in ieder geval voor nog geen euro een nieuw setje spullen halen voor dit weekend voor het geval het niet lukt.

[klump4u]

@Copitano
Dat het andersom is bij jouw maakt in principe niet uit, hoog/laag of laag/hoog, een verandering geeft een puls.
die weerstand van 1 Kohm moet niet tussen die 2 draadjes aan de bovenkant maar komt want dat zijn gnd en GPIO naar de Pi, de weerstand komt van de 3.3 v pin van de Pi en die GPIO draad van de 2 draadjes aan de bovenkant van de print.

[Ep Woody]

Op advies heb ik gekozen voor een reed relais. Simpel en goedkoop, de spoel aan de sensor en de uitgang aan een NodeMCU. Ga, zodra alles binnen is de watersensor aansluiten samen met de P1 logging op 1 NodeMCU via ESPeasy.

[klump4u]

Ep Woody schreef op zaterdag 9 februari 2019 @ 16:03:
Op advies heb ik gekozen voor een reed relais. Simpel en goedkoop, de spoel aan de sensor en de uitgang aan een NodeMCU. Ga, zodra alles binnen is de watersensor aansluiten samen met de P1 logging op 1 NodeMCU via ESPeasy.

Dat heb ik ook al eens geprobeerd, kreeg geen betrouwbare output, ik hoop dat het bij jou wel gaat werken en wacht jou bevindingen af.

[Copitano]

@klump4u Heb het hele spul nog eens opgebouwd op een Breadbord. Ongeveer het zelfde resultaat Ik krijg nu wel een minimale spanningsval van ongeveer 0,07 V (van - 2,21 naar - 2,28 V) tussen de Datapin en de GND van het Breadbord zodra ik de sensor activeer. Lijkt mij veel te weinig.
Wat mij we opvalt is dat de weergegeven spanning zelf (dus niet de spanningsval) verder naar beneden gaat (bij de rode draad bijvoorbeeld naar - 2,4 volt) zodra ik met mijn hand in de buurt kom van de meetkabeltjes die naar de multimeter lopen. Als ik het draadje tussen duim en wijsvinger vastpak nog verder (naar - 3,17 volt) en tussen duim en twee vingers - 3,32 volt .
Wat zou ik eigenlijk moeten meten tussen die pinnen, dus zonder dat het printje al op de Pi is aangesloten?klump4u in "Is deze watermeter uitleesbaar?"

[ Voor 11% gewijzigd door Copitano op 10-02-2019 14:07 ]

[Speedy-Andre]

Staat er wel NPN op de sensor en niet PNP?
De titel zegt NPN en in de omschrijving staat PNP
Dat zou het afwijkende gedrag wel verklaren.

[Copitano]

@Speedy-Andre Ik neem aan voor mij bedoeld? Op de sensor staat NPN (8 mm)

[ Voor 39% gewijzigd door Copitano op 10-02-2019 14:22 ]

[Speedy-Andre]

Copitano schreef op zondag 10 februari 2019 @ 14:11:
@Speedy-Andre Ik neem aan voor mij bedoeld? Op de sensor staat NPN (8 mm)

Ja, bij jou werkt het toch niet goed?
De schakeling met bc547 is naar mijn idee niet goed opgezet, de uitgang kan 'zweven' en wordt niet 0V.

Wat de sensor doet is bij detectie draad 2 (zwarte) naar 0V trekken.
Dat ding is krachtig genoeg om een klein 12V relais te bedienen en die heb ik tussen +12V en draad 2 gezet.
De contacten van het relais kan je gebruiken hoe je wil, ik laat hem 0V maken op de gpio.



Ik heb er een TTL buffer (driehoek) tussen zitten, die kan je weg denken.

[ Voor 16% gewijzigd door Speedy-Andre op 10-02-2019 14:37 ]

[Copitano]

@Speedy-Andre Ehhh ja, de diode zat een pootje te ver op base. Zit nu weer goed. Alleen meet ik aan de uitgangen naar de Pi nu geen enkel verschil meer tussen geactiveerde sensor of niet geactiveerde sensor. De meter blijft staan op - 2,5 volt. Ik heb het schema van @klump4u aangehouden. 12 Volt direct achter de aansluitklemmen doorverbonden met + resp. - van de sensor. bc547 zit nu zo: zwarte (data)draad via 1k weerstand naar het middenste pootje (base) van de bc547. + van de sensor via 10k naar de collector van de bc547 en de - van de sensor op de emitter. En dan van collector via diode 1N4148 met het zwarte ringetje naar de bc547 gericht naar datauitgang naar de GIPO van de Pi (nog niet aangesloten). De emitter van de bc547 naar GND van de Pi (ook nog niet aangesloten).
Op de aansluitklemmen meet ik tussen de blauwe (-) en de zwarte (data) draad 1,8 volt. Zodra ik de sensor activeer (led aan) dan zak dat naar 0,7 volt. Niet helemaal nul dus maar in ieder geval een reactie.

[ Voor 10% gewijzigd door Copitano op 10-02-2019 15:15 ]

[Speedy-Andre]

Begin eens met die diode die op de gpio pin komt, zet daar een weerstand naar +3,3V of iets in die buurt.
Dat bedoel ik met 'zweven' en idd ook de verkeerde plek waar de diode zat
