Is deze watermeter uitleesbaar?

[Copitano]

@Speedy-Andre Bedoel je daarmee de weerstand van 1K die @klump4u tussen 3,3 volt op de Pi en GIPO pin zetMaar moet ik niet sowisio een verschil meten tussen de datadraad en GND zodra de sensor een signaal geeft? (misschien domme vragen, maar ik begin nog maar net met electronica )

[Speedy-Andre]

Ja, de pull-up zorgt dat je waar de gpio pin zit iets kan meten waar je wat aan hebt.
Zonder die weerstand meet je eigenlijk niks omdat de diode dan niets doet (zweeft).

[Copitano]

Ahhhh, dat verklaart dus waarom ik geen verschil meet op de uitgangen van het printje/het breadboard (schakelingen zijn identiek). Gaan we vanavond proberen. Nu eerst een familiefeestje

[klump4u]

Copitano schreef op zondag 10 februari 2019 @ 15:53:
Ahhhh, dat verklaart dus waarom ik geen verschil meet op de uitgangen van het printje/het breadboard (schakelingen zijn identiek). Gaan we vanavond proberen. Nu eerst een familiefeestje

Succes.

[Aegle]

Copitano schreef op zondag 10 februari 2019 @ 13:39:
@klump4u
<knip>
Wat mij we opvalt is dat de weergegeven spanning zelf (dus niet de spanningsval) verder naar beneden gaat (bij de rode draad bijvoorbeeld naar - 2,4 volt) zodra ik met mijn hand in de buurt kom van de meetkabeltjes die naar de multimeter lopen. Als ik het draadje tussen duim en wijsvinger vastpak nog verder (naar - 3,17 volt) en tussen duim en twee vingers - 3,32 volt .
Wat zou ik eigenlijk moeten meten tussen die pinnen, dus zonder dat het printje al op de Pi is aangesloten?[Afbeelding]klump4u in "Is deze watermeter uitleesbaar?"

@Copitano Zie vetgedrukt..
Het lijkt er sterk op dat er iets staat te oscilleren. Dit effect had ik in het begin ook. Hier en daar wat ontkoppel C’tjes doen wonderen. En een tantaaltje van 10uF of zoiets over de plus en de min van de voeding, zo dicht mogelijk bij de schakeling.
Zie ook mijn eerdere posts.

EDIT: verder goed bezig!

[Copitano]

@klump4u In de afgelopen weken ben ik een foto tegengekomen, ik meende van jou, van de bevestiging op de headers van de Pi met de weerstand ertussen. Ik zoek me suf maar ik kan die niet meer vinden. Kun je die nog eens plaatsen hier?

[klump4u]

Copitano schreef op maandag 11 februari 2019 @ 22:18:
@klump4u In de afgelopen weken ben ik een foto tegengekomen, ik meende van jou, van de bevestiging op de headers van de Pi met de weerstand ertussen. Ik zoek me suf maar ik kan die niet meer vinden. Kun je die nog eens plaatsen hier?

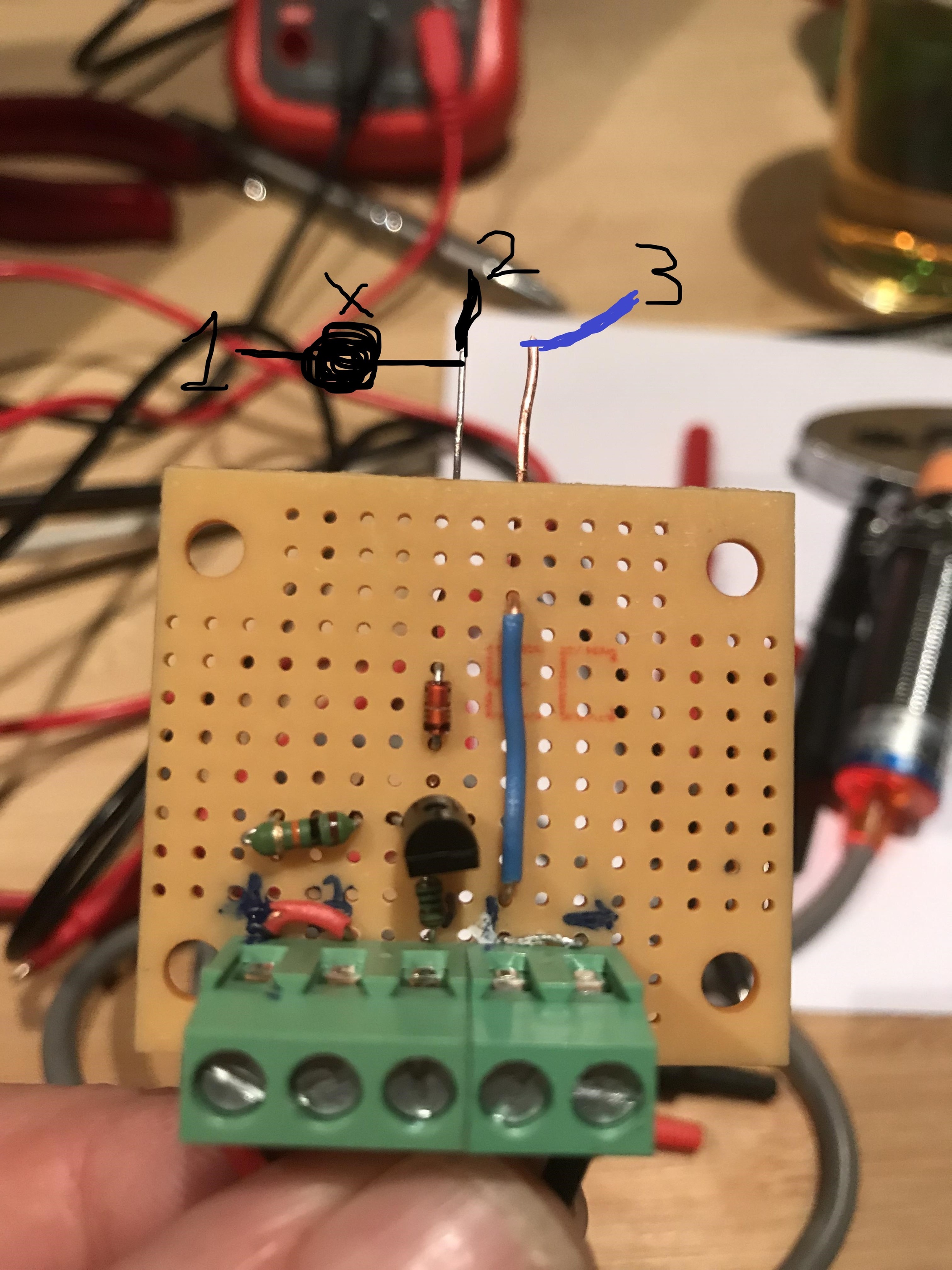

1 sluit je aan op een 3,3v pin van de Pi
2 sluit je aan op een GPIO van de Pi
3 sluit je aan op een Gnd van de Pi
X = een weertand van 1 Kohm

[Copitano]

@klump4u @Toppe @Speedy-Andre Alle hardware zit op z'n plek, maar géén data tot nu toe



Voor het softe deel heb ik deze instructie gevolgd met dit script:
In regel 34 stond oorspronkelijk pull_up_down = GPIO.PUD_DOWN. Dat heb ik al gewijzigd in pull_up_down = GPIO.PUD_UP

code:

#!/usr/bin/python
import RPi.GPIO as GPIO
import time
import urllib2
import os

#Watermeter stand (wordt alleen initeel gebruikt als er geen bestand meterstand_water.txt is)
global Counter
Counter = 0

#Domoticz URL
domoticz_url = "http://192.168.2.9:8080"
#Domoticz IDX van de water sensor (RFXMeter)
idx = 227

#Open meterstand.txt file en lees meterstand
#Als meterstand.txt niet aanwezig is maakt script bestand aan en vult de meterstand
fn = "/home/pi/domoticz/scripts/meterstand_water.txt"
if os.path.exists(fn):
    f = file(fn, "r+")
    f = open(fn)
    inhoud = f.readline()
    a,b,c = inhoud.split()
    Counter = int(c)
else:
    f = open(fn, "w")
    f.write( 'meterstand = ' + repr(Counter))
    f.close()

#Board is pin nr, BMC is GPIO nr
#Read output from water meter op pin 40
GPIO.setmode(GPIO.BOARD)
# Set GPIO 21 (Pin 40) als Input aditioneel als Pullup-Weerstand aktiveren
GPIO.setup(40, GPIO.IN, pull_up_down = GPIO.PUD_UP)

#Functie  callback
#Dit is de functie die aangeroepen wordt in de interrupt
def Interrupt(channel):
    print('Callback function called!')
    time.sleep(0.05)         # need to filter out the false positive of some power fluctuation
    if GPIO.input(40) == 0:
       print('quitting event handler because this was probably a false positive')
       return
    #Teller elke interrupt uitlezen en met 0.5 liter verhogen (deler watermeter op 10 zetten)
    file(fn, "r+")
    f = open(fn)
    inhoud = f.readline()
    a,b,c = inhoud.split()
    Counter = int(c)
    Counter = Counter + 1
    f.close()
    #Schrijf meterstand naar bestand
    f = open( fn, 'w')
    f.write( 'meterstand = ' + repr(Counter))
    f.close()
    #Send counter to domoticz JSON
    url1 = domoticz_url+'/json.htm?type=command&param=udevice&idx='+str(idx)+'&svalue='+str(Counter)
    req1 = urllib2.Request(url1)
    response1 = urllib2.urlopen(req1)
    #Voor debug => print voorbeeld van de JSON aanroep en/of de counter
    print "JSON call = "+ str(url1)
    print "Watermeter Counter = " + str(Counter)

    #Interrupt-Event toevoegen, sensor geeft een 0 en en bij detectie een 1
#Bij detectie een 1 daarom check stijgende interrupt.
GPIO.add_event_detect(40, GPIO.RISING, callback = Interrupt, bouncetime = 200)

try:
    while True:
      time.sleep(0.2)
except KeyboardInterrupt:
  GPIO.cleanup()
  print "\nBye"

Er is wel een apparaat aangemaakt in Domoticz. De waarde staat niet meer op 0, maar dat is waarschijnlijk gebeurd met het opzetten/afhalen van de Dupont stekkertjes. De waarde verandert niet als ik de kraan laat lopen. Ook niet na een minuut of 10 Het led op de sensor knippert er wel lustig op los.

Wie ziet waar het mis gaat?

[Toppe]

Copitano schreef op zondag 17 februari 2019 @ 01:20:
@klump4u @Toppe @Speedy-Andre Alle hardware zit op z'n plek, maar géén data tot nu toe
[Afbeelding]
[Afbeelding]
[Afbeelding]
Voor het softe deel heb ik deze instructie gevolgd met dit script:
In regel 34 stond oorspronkelijk pull_up_down = GPIO.PUD_DOWN. Dat heb ik al gewijzigd in pull_up_down = GPIO.PUD_UP

code:

#!/usr/bin/python
import RPi.GPIO as GPIO
import time
import urllib2
import os

#Watermeter stand (wordt alleen initeel gebruikt als er geen bestand meterstand_water.txt is)
global Counter
Counter = 0

#Domoticz URL
domoticz_url = "http://192.168.2.9:8080"
#Domoticz IDX van de water sensor (RFXMeter)
idx = 227

#Open meterstand.txt file en lees meterstand
#Als meterstand.txt niet aanwezig is maakt script bestand aan en vult de meterstand
fn = "/home/pi/domoticz/scripts/meterstand_water.txt"
if os.path.exists(fn):
    f = file(fn, "r+")
    f = open(fn)
    inhoud = f.readline()
    a,b,c = inhoud.split()
    Counter = int(c)
else:
    f = open(fn, "w")
    f.write( 'meterstand = ' + repr(Counter))
    f.close()

#Board is pin nr, BMC is GPIO nr
#Read output from water meter op pin 40
GPIO.setmode(GPIO.BOARD)
# Set GPIO 21 (Pin 40) als Input aditioneel als Pullup-Weerstand aktiveren
GPIO.setup(40, GPIO.IN, pull_up_down = GPIO.PUD_UP)

#Functie  callback
#Dit is de functie die aangeroepen wordt in de interrupt
def Interrupt(channel):
    print('Callback function called!')
    time.sleep(0.05)         # need to filter out the false positive of some power fluctuation
    if GPIO.input(40) == 0:
       print('quitting event handler because this was probably a false positive')
       return
    #Teller elke interrupt uitlezen en met 0.5 liter verhogen (deler watermeter op 10 zetten)
    file(fn, "r+")
    f = open(fn)
    inhoud = f.readline()
    a,b,c = inhoud.split()
    Counter = int(c)
    Counter = Counter + 1
    f.close()
    #Schrijf meterstand naar bestand
    f = open( fn, 'w')
    f.write( 'meterstand = ' + repr(Counter))
    f.close()
    #Send counter to domoticz JSON
    url1 = domoticz_url+'/json.htm?type=command&param=udevice&idx='+str(idx)+'&svalue='+str(Counter)
    req1 = urllib2.Request(url1)
    response1 = urllib2.urlopen(req1)
    #Voor debug => print voorbeeld van de JSON aanroep en/of de counter
    print "JSON call = "+ str(url1)
    print "Watermeter Counter = " + str(Counter)

    #Interrupt-Event toevoegen, sensor geeft een 0 en en bij detectie een 1
#Bij detectie een 1 daarom check stijgende interrupt.
GPIO.add_event_detect(40, GPIO.RISING, callback = Interrupt, bouncetime = 200)

try:
    while True:
      time.sleep(0.2)
except KeyboardInterrupt:
  GPIO.cleanup()
  print "\nBye"

Er is wel een apparaat aangemaakt in Domoticz. De waarde staat niet meer op 0, maar dat is waarschijnlijk gebeurd met het opzetten/afhalen van de Dupont stekkertjes. De waarde verandert niet als ik de kraan laat lopen. Ook niet na een minuut of 10 Het led op de sensor knippert er wel lustig op los.
[Afbeelding]
Wie ziet waar het mis gaat?

Is dit de specifieke 5V sensor? Anders moet je de spanning verhogen met een oude adapter oid.

Verder als je mijn advies echt wil: Haal deze combinatie uit elkaar, neem een NodeMCU (ESP8266) en verbind die via MQTT op je Pi. Heb deze combinatie hier toegepast en dat werkt prima

[Copitano]

Toppe schreef op zondag 17 februari 2019 @ 09:17:
[...]


Is dit de specifieke 5V sensor? Anders moet je de spanning verhogen met een oude adapter oid.

Verder als je mijn advies echt wil: Haal deze combinatie uit elkaar, neem een NodeMCU (ESP8266) en verbind die via MQTT op je Pi. Heb deze combinatie hier toegepast en dat werkt prima

Nee dit is de 12 Volt versie NPN. Die had ik al binnen voordat ik de 5 Volt versie spotte. Welke NodeMCU (ESP8266) gebruik jij? Ik zie er verschillende op google. Heb daar nog totaal geen ervaring mee. Ben nog maar een beginner

[Toppe]

Copitano schreef op zondag 17 februari 2019 @ 11:17:
[...]


Nee dit is de 12 Volt versie NPN. Die had ik al binnen voordat ik de 5 Volt versie spotte. Welke NodeMCU (ESP8266) gebruik jij? Ik zie er verschillende op google. Heb daar nog totaal geen ervaring mee. Ben nog maar een beginner

Heb je ook een 12v adapter aangesloten?

Ik heb deze: https://www.hobbyelectron...-ED8r7L2pTcxoCX4wQAvD_BwE

[Copitano]

Toppe schreef op zondag 17 februari 2019 @ 11:25:
[...]


Heb je ook een 12v adapter aangesloten?

Ja zie:Copitano in "Is deze watermeter uitleesbaar?"

Ik heb deze: https://www.hobbyelectron...-ED8r7L2pTcxoCX4wQAvD_BwE

Tjaa, € 7 zal me de kop niet kosten. Maar zo te zien moet ik dan nog steeds het voltage naar de Nodemcu oplaag brengen naar 3,3 volt toch? Loop ik dan niet het zelfde risico als de puls gewoon niet goed doorkomt zoals nu kennelijk het geval is?

[Aegle]

@Copitano, één van de taken van de schakeling op het gaatjesbord is het scheiden van de voeding voor de sensor en de GPIO van de RPi of ESP of whatever module je ook gebruikt. Dus de plus die je via de weerstand aan de transistor aanbied, moet binnen de voedingsrange van de sensor liggen.

Heeft jou sensor geen ledje waarmee je kan zien of ie geactiveerd wordt? Alle verschillende sensoren die ik in huis heb (zie mijn eerdere posts in dit topic) hebben een ledje.

EDIT: ik heb versie v2.0.0-dev12 op al mijn nodemcu’s geflashed. Dezelfde module die @Toppe hierboven noemt. Het flashen is echt appeltje-eitje...

[ Voor 13% gewijzigd door Aegle op 17-02-2019 23:55 ]

[Copitano]

@Aegle Jazeker zit er een ledje op de sensor en die knippert er ook lustig op los zodra ik een kraan open zet. Zie mijn post iets eerder. Copitano in "Is deze watermeter uitleesbaar?"
Dat is dus niet het probleem. Hoewel ik alles netjes aangesloten heb volgens de tips van @klump4u en een pythonscript dat ik ergens anders vond, lijkt de sensor die ik in Domoticz wel heb kunnen aanmaken niet op de pulsen te reageren. Alleen als ik de Dupont stekkertjes los haal van, of terugplaats op een draaiende Pi lijkt er iets te gebeuren (lijkt ook logisch). Denk dan ook dat ik dicht bij een werkende opzet zit, maar dat het spanningsverschil bij activeren van de sensor niet groot genoeg is om een interrupt te veroorzaken. Ben al eens in de wet van Ohm gedoken om te begrijpen wat de spanningsval over de weerstanden in theorie zou moeten zijn, maar daar kom ik nog niet helemaal uit. Of dit zou goed moeten zijn: U2 naar de diode is U1(=12 V)*R2(=1K)/(R2(=1K)+R1(=10K)). Ik kom dan uit op 1,09 volt op de diode. Maar tussen R1 en R2 zit ook nog de transistor met basis stroom+ collector stroom = emitter stroom. Het kwartje is nog niet gevallen welke output de twee weerstanden en de transistor doorgeven naar de diode
De ontkoppel Ctjes zitten er overigens nog niet tussen. Moet nog ff zien waar ik die het best kwijt kan. Heb ze inmiddels wel in huis gehaald.

[ Voor 5% gewijzigd door Copitano op 18-02-2019 02:16 ]

[klump4u]

@Copitano
Misschien regel 34 origineel laten?
Of een weerstand van 10 kohm proberen.
Of geen weerstand als je de interne van de pi gebruikt.

[ Voor 24% gewijzigd door klump4u op 18-02-2019 09:44 ]

[Toppe]

Copitano schreef op zondag 17 februari 2019 @ 23:36:
[...]

Ja zie:Copitano in "Is deze watermeter uitleesbaar?"

[...]
Tjaa, € 7 zal me de kop niet kosten. Maar zo te zien moet ik dan nog steeds het voltage naar de Nodemcu oplaag brengen naar 3,3 volt toch? Loop ik dan niet het zelfde risico als de puls gewoon niet goed doorkomt zoals nu kennelijk het geval is?

Ik heb nog twee linkjes voor je:
Hoe ik hem had aangesloten op de Pi: Toppe in "Raspberry Pi Watermeter"
En hoe ik hem heb aangesloten via een NodeMCU: https://www.icloud.com/sharedalbum/#B0jGfnH8tGpm0Rf

Vooral de laatste foto's zijn redelijk duidelijk volgens mij en deze constructie werkt bij mij echt super, 1x per twee weken corrigeer ik even de waterstand meestal met z'n 50 liter op 2000 liter, ik vindt het dus aardig accuraat. Ik moet me nog even verder verdiepen om hem nog beter te laten kloppen maar voor nu zeg ik prima.

De constructie van de ESP vindt ik zelf ook nog 'veiliger', ik heb nu enkel een slimme meter en een zwave stick op de Pi aangesloten en de GPIO pinnen zijn volledig vrij, kans op kortsluiting is dus nihil.

Let wel op dat je ESPEasyMega gebruikt en geen Tasmota, laatste genoemde zou ook moeten werken maar gaf bij mij alleen maar een hoop ergernis terwijl ik ze wel weer gebruik op de Sonoff's

[Copitano]

klump4u schreef op maandag 18 februari 2019 @ 09:32:
@Copitano

Misschien regel 34 origineel laten?

Heb ik in eerste instantie geprobeerd. Geen verschil.

Of een weerstand van 10 kohm proberen.

Zal ik eens proberen

Of geen weerstand als je de interne van de pi gebruikt

Zonder heb ik geprobeerd. Geen verschil. Maar zonder interne weerstand van Pi. Hoe doe je dat?

[Copitano]

@Toppe Foto's zijn idd heel helder. Constructie ook lekker simpel. Zie ik het goed dat je twee weerstandjes gebruikt van 6,8K? Die lijken op de foto voor en achter op de print op dezelfde plaats te zitten. Klopt dat of is het gezichtsbedrog?
Zit de breadboard er permanent tussen?
Als niets lukt ga ik het eens op jou manier proberen. De aanhouder wint

[klump4u]

Copitano schreef op maandag 18 februari 2019 @ 18:13:
[...]


[...]

Heb ik in eerste instantie geprobeerd. Geen verschil.

[...]

Zal ik eens proberen

[...]

Zonder heb ik geprobeerd. Geen verschil. Maar zonder interne weerstand van Pi. Hoe doe je dat?

Zonder interne weerstand gaat niet en dat schreef ik ook niet, ik had het over het weglaten van de 1 Kohm weerstand.
Als ik tijd heb zal ik het eens proberen op een Pi, verder weet ik het ook niet, ik heb het ook met een ESP bordje gedaan een tijdje maar de afwijking van 50 liter of meer zoals hierboven vermeld was me te veel.
Als je pin 40 snel kort sluit met een Gnd pin krijg je dan wel data in domoticz?

[Copitano]

klump4u schreef op maandag 18 februari 2019 @ 19:58:
[...]

Als je pin 40 snel kort sluit met een Gnd pin krijg je dan wel data in domoticz?

Yep, 7 x kortsluiting = registratie 70 liter.

[klump4u]

Copitano schreef op maandag 18 februari 2019 @ 21:31:
[...]

Yep, 7 x kortsluiting = registratie 70 liter.

Dan kun je de software uitsluiten en zit het in het printje.
Moet wel 7 liter zijn dan he, instelling in Domoticz.

[Copitano]

klump4u schreef op maandag 18 februari 2019 @ 21:35:
[...]

Dan kun je de software uitsluiten en zit het in het printje.
Moet wel 7 liter zijn dan he, instelling in Domoticz.

Okay, zijn we toch een stapje verder. En die factor 10 stond al in de toelichting bij de software. Moet nog even kijken waar dat precies moet worden aangepast. Ga eens proberen de ontkoppel C'tjes uit de suggestie van @Aegle er tussen te zetten en dan opnieuw proberen. Dat van het weglaten van de weerstand had ik overigens wel goed begrepen en zo ook geprobeerd. Maar ik bedoelde hoe je de interne weerstand van de Pi kunt gebruiken.

[ Voor 13% gewijzigd door Copitano op 18-02-2019 22:02 ]

[klump4u]

Copitano schreef op maandag 18 februari 2019 @ 21:45:
[...]

Okay, zijn we toch een stapje verder. En die factor 10 stond al in de toelichting bij de software. Moet nog even kijken waar dat precies moet worden aangepast. Ga eens proberen de ontkoppel C'tjes uit de suggestie van @Aegle er tussen te zetten en dan opnieuw proberen. Dat van het weglaten van de weerstand had ik overigens wel goed begrepen en zo ook geprobeerd. Maar ik bedoelde hoe je de interne weerstand van de Pi kunt gebruiken.

Je gebruik de interne weerstand d.m.v. regel 34 in de software volgens mij.
Misschien deze niet gebruiken, dus voor regel 34 een # schrijven.

[Copitano]

@klump4u @Toppe @Aegle
Ik heb het uiteindelijk op deze manier werkend gekregen door de sensor rechtstreeks op een 5 volt pin van de Pi aan te sluiten.
Soms is het allemaal eenvoudiger dan je denkt
Voorlopig maar eens kijken hoe stabiel en nauwkeurig dat in de komende week werkt.

[ Voor 4% gewijzigd door Copitano op 19-02-2019 01:44 ]

[Aegle]

Copitano schreef op dinsdag 19 februari 2019 @ 01:42:
@klump4u @Toppe @Aegle
Ik heb het uiteindelijk op deze manier werkend gekregen door de sensor rechtstreeks op een 5 volt pin van de Pi aan te sluiten.
Soms is het allemaal eenvoudiger dan je denkt
Voorlopig maar eens kijken hoe stabiel en nauwkeurig dat in de komende week werkt.

Nou, gefeliciteerd!
Maar begrijp ik nou dat je alleen de voeding van de sensor aan de +5VDC van de RPi hebt aangesloten? de sensor input toch wel via het printje (level shifter)? of die ook rechtstreeks aan de GPIO van de RPi?

[klump4u]

Copitano schreef op dinsdag 19 februari 2019 @ 01:42:
@klump4u @Toppe @Aegle
Ik heb het uiteindelijk op deze manier werkend gekregen door de sensor rechtstreeks op een 5 volt pin van de Pi aan te sluiten.
Soms is het allemaal eenvoudiger dan je denkt
Voorlopig maar eens kijken hoe stabiel en nauwkeurig dat in de komende week werkt.

Dat kan ook, hou ons wel op de hoogte of het betrouwbaar is.

[Copitano]

Aegle schreef op dinsdag 19 februari 2019 @ 13:49:
[...]

Maar begrijp ik nou dat je alleen de voeding van de sensor aan de +5VDC van de RPi hebt aangesloten? de sensor input toch wel via het printje (level shifter)? of die ook rechtstreeks aan de GPIO van de RPi?

Alle drie rechtstreeks op de Pi. Voeding 5V sensor inpunt en GND. Wel de 12 volt voeding er af uiteraard. Kraan open en er werden netjes liters geteld. Ook soms een litertje soms 2 op verdachte momenten zoals s'nachts. Moet ik wel ff naar kijken wat dat kan zijn. Als ik @klump4u goed begrijp heeft de Pi interne weerstand waar je gebruik van kunt maken (regel 34 in het script). Nu ruim 15 uur draaiend en de Pi leeft nog

[Toppe]

Copitano schreef op dinsdag 19 februari 2019 @ 15:26:
[...]

Alle drie rechtstreeks op de Pi. Voeding 5V sensor inpunt en GND. Wel de 12 volt voeding er af uiteraard. Kraan open en er werden netjes liters geteld. Ook soms een litertje soms 2 op verdachte momenten zoals s'nachts. Moet ik wel ff naar kijken wat dat kan zijn. Als ik @klump4u goed begrijp heeft de Pi interne weerstand waar je gebruik van kunt maken (regel 34 in het script). Nu ruim 15 uur draaiend en de Pi leeft nog

Die 'verdachte' liters kunnen komen als de sensor tegen het meet punt aan zit...

[Joen]

Na de plaatsing van de slimme meters voor gas en elektra en de blijheid om dit zelf via de P1-poort te kunnen uitlezen was ik eigenlijk wel teleurgesteld dat er nog niet zo iets bestaat voor de watermeter.
En dan kom ik bij toeval dit topic tegen in de Active Topics lijst.
Mijn watermeter heeft ook zo'n metaalplaatje op de draaischijf. Dit topic geeft mij de inspiratie om in de toekomst mooie oplossingen voor het geautomatiseerd uitlezen van de watermeter te bedenken.

[Raven]

Toppe schreef op dinsdag 19 februari 2019 @ 15:28:
[...]


Die 'verdachte' liters kunnen komen als de sensor tegen het meet punt aan zit...

Daar heb ik een tijdje terug een stukje debounce code voor aan mijn script toegevoegd, is helaas geen perfecte oplossing

[klump4u]

Toppe schreef op dinsdag 19 februari 2019 @ 15:28:
[...]


Die 'verdachte' liters kunnen komen als de sensor tegen het meet punt aan zit...

En waarom denken jullie dat er printjes en dergelijke worden gemaakt om de watermeter uit te lezen?

[Toppe]

klump4u schreef op dinsdag 19 februari 2019 @ 18:05:
[...]

En waarom denken jullie dat er printjes en dergelijke worden gemaakt om de watermeter uit te lezen?

Om geld te verdienen

Tweakers doen het zelf

[Copitano]

@Toppe @Raven @Aegle @klump4u Bij thuiskomst van het werk even gecheckt op de watermeter zelf. Tot op de liter nauwkeurig gelijk
Maar toch mooi leren solderen en kleine prut Dupont stekkertjes aan de draad prutsen
Ga me ook zeker nog verder verdiepen in de elektronica, want ik wil nog steeds begrijpen waarom het op 12 volt bij mij niet werkt tot nu toe..
EDIT: Nu eens kijken of ik de data ook op een of andere manier naar Grafana kan krijgen

[ Voor 10% gewijzigd door Copitano op 19-02-2019 18:45 ]

[klump4u]

Toppe schreef op dinsdag 19 februari 2019 @ 18:05:
[...]


Om geld te verdienen

Tweakers doen het zelf

Yep Tweakers maken zelf een printje om een beter resultaat te krijgen.

[Verwijderd]

klump4u schreef op vrijdag 17 april 2015 @ 18:32:
Ik lees hem hier mee uit:
http://www.ebay.com/itm/2...geName=STRK%3AMEBIDX%3AIT

[Afbeelding]

Ik heb exact ook zo'n watermeter.
Helaas is die sensor uit de quote niet meer leverbaar.

Nu kwam ik wel deze tegen:
https://www.homewizard.nl...le-voor-watermeters-itron
(Prijzig...)

En vroeg mij af, als ik die koop. Kan ik deze dan aansluiten op deze S0 Pulse Counter Module (5 Poorten):
http://www.smartmeterdashboard.nl/webshop

Om em vervolgens aan mijn Raspberry PI te hangen en uit te lezen in Domoticz.
Of is er meer voor nodig?

[klump4u]

Verwijderd schreef op donderdag 21 februari 2019 @ 10:43:
[...]


Ik heb exact ook zo'n watermeter.
Helaas is die sensor uit de quote niet meer leverbaar.

Nu kwam ik wel deze tegen:
https://www.homewizard.nl...le-voor-watermeters-itron
(Prijzig...)

En vroeg mij af, als ik die koop. Kan ik deze dan aansluiten op deze S0 Pulse Counter Module (5 Poorten):
http://www.smartmeterdashboard.nl/webshop

Om em vervolgens aan mijn Raspberry PI te hangen en uit te lezen in Domoticz.
Of is er meer voor nodig?

Volgens mij heeft iemand dat hier ook eens gedaan meen ik @AUijtdehaag.
Maar houd er wel rekening mee dat je waterleidingsbedrijf om de zoveel tijd (tien jaar volgens mij) je meter wisselt.

[AUijtdehaag]

@Verwijderd
Ik heb zo eentje werkend met een s0PCM5 en in domoticz al een paar jaar.

[klump4u]

AUijtdehaag schreef op donderdag 21 februari 2019 @ 18:10:
@Verwijderd
Ik heb zo eentje werkend met een s0PCM5 en in domoticz al een paar jaar.

Werkt het ook accuraat? Gelijk met de meter?

[Verwijderd]

AUijtdehaag schreef op donderdag 21 februari 2019 @ 18:10:
@Verwijderd
Ik heb zo eentje werkend met een s0PCM5 en in domoticz al een paar jaar.

Klinkt goed. Heb je wellicht een foto van hoe je de sensor op de S0PCM5 hebt aangesloten? Ik zie bij de gene die ik nodig heb namelijk een rj11 connector zitten. Die heeft de S0 weer niet. Dus ik vermoed dat ik die moet afknippen, maar welke draden moet ik dan op de S0 aansluiten?

[AUijtdehaag]

klump4u schreef op donderdag 21 februari 2019 @ 19:31:
[...]

Werkt het ook accuraat? Gelijk met de meter?

Ik heb vorige week de meterstand doorgegeven (afgelezen) en kwam op 39 m3 verbruik over een jaar.
Lijkt dus wel redelijk te kloppen.

[Copitano]

klump4u schreef op dinsdag 19 februari 2019 @ 14:03:
[...]

Dat kan ook, hou ons wel op de hoogte of het betrouwbaar is.

Draait als een zonnetje. Nu bijna een week. Geen liter afwijking tussen Domoticz en de stand op de watermeter. Probeer nu de data vanuit Domoticz via InfluxDB door te sturen naar Grafana, maar dat lukt nog niet echt. Zal in de juiste instelling van de query zitten denk ik. Iemand suggesties?

[Copitano]

Opgelost:

[Aegle]

Copitano schreef op maandag 4 maart 2019 @ 00:50:
Opgelost:
[Afbeelding]

...hoe...?

[Copitano]

@Aegle Nou ehhhh, uiteindelijk met de instellingen zoals in eerdere posts met vallen en opstaan.
dus: Sensor rechtstreeks op de Pi aangesloten. Nieuwere Pi schijnen dat aan te kunnen met een interne weerstand (regel 34 in het script thx to @klump4u ) Weerstand hangt nog aan de datadraad, maar niet aan gesloten. Dit script gebruikt: Copitano in "Is deze watermeter uitleesbaar?"

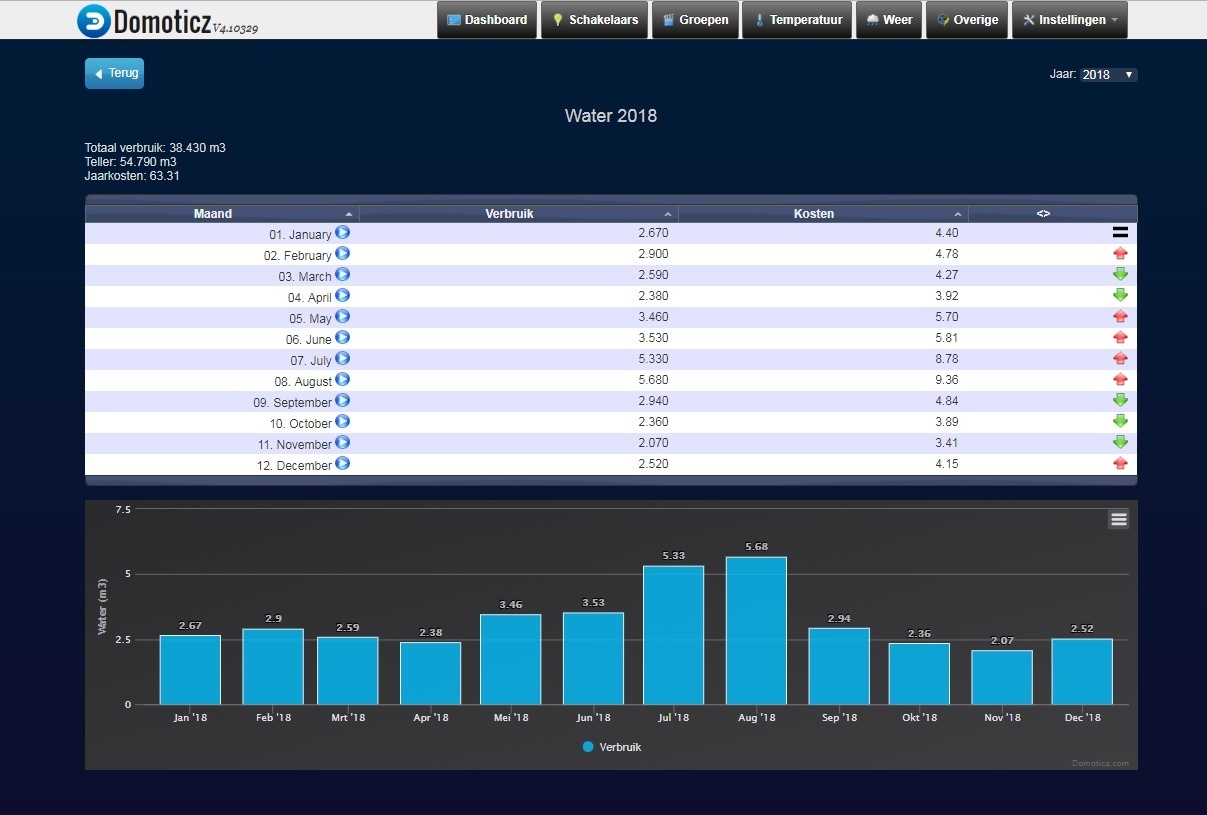

en dan ditCopitano in "Is deze watermeter uitleesbaar?"in Domoticz via instellingen meer opties Data versturen en InfluxDB
en ditCopitano in "Is deze watermeter uitleesbaar?"In Grafana. Heb wel ff zitten worstelen met de Query voordat het door kwam.

[Aegle]

@Copitano, mooi dat het is gelukt! Ik ga er binnenkort ook maar eens weer mee verder. Nu nog ff wat tijd, en zin... druk, druk, druk.... .

[Copitano]

klump4u schreef op dinsdag 19 februari 2019 @ 14:03:
[...]

Dat kan ook, hou ons wel op de hoogte of het betrouwbaar is.

Draait nu bijna 4 weken. Verschil met de "echte" meterstand 3 liter op een verbruik van 10.000 liter is 0.03%. Dat vindt ik verwaarloosbaar

[klump4u]

Copitano schreef op maandag 18 maart 2019 @ 01:27:
[...]

Draait nu bijna 4 weken. Verschil met de "echte" meterstand 3 liter op een verbruik van 10.000 liter is 0.03%. Dat vindt ik verwaarloosbaar

Dat is een mooi resultaat, top.

[Dylantje2]

Iemand ervaring met deze meter..
http://www.bestelsnel.nu/...?_globalsearch=watermeter

Mis het blinkertje...

[klump4u]

Dylantje2 schreef op donderdag 4 april 2019 @ 12:28:
Iemand ervaring met deze meter..
http://www.bestelsnel.nu/...?_globalsearch=watermeter

Mis het blinkertje...

Gaat niet werken.
Deze wel denk ik, even duidelijke foto vragen. https://www.marktplaats.n...abe740c1b&previousPage=lr

[ Voor 29% gewijzigd door klump4u op 04-04-2019 13:52 ]

[Dylantje2]

klump4u schreef op donderdag 4 april 2019 @ 13:47:
[...]

Gaat niet werken.
Deze wel denk ik, even duidelijke foto vragen. https://www.marktplaats.n...abe740c1b&previousPage=lr

Niet geschikt voor 80 graden warmwater..

En die andere zit er al tussen. hahahah

Maar als je er 1 geschikt weet voor warmwater.. zal het sleutelen de hobby LOL weer vergroten

[klump4u]

Dylantje2 schreef op donderdag 4 april 2019 @ 16:20:
[...]


Niet geschikt voor 80 graden warmwater..

En die andere zit er al tussen. hahahah

Maar als je er 1 geschikt weet voor warmwater.. zal het sleutelen de hobby LOL weer vergroten

Dan zet je hem ervoor in de koudwater aanvoer.

[Dylantje2]

klump4u schreef op donderdag 4 april 2019 @ 18:52:
[...]

Dan zet je hem ervoor in de koudwater aanvoer.

hahah daar ligt mijn zonneboiler voor.. dus koud is soms 95 graden...
Cascade met zonnebolier uit de early nineties...
Dus afgelopen zomer dagen echt gratiees warmwater..:-)

[klump4u]

Dylantje2 schreef op donderdag 4 april 2019 @ 20:51:
[...]


hahah daar ligt mijn zonneboiler voor.. dus koud is soms 95 graden...
Cascade met zonnebolier uit de early nineties...
Dus afgelopen zomer dagen echt gratiees warmwater..:-)

Dan voor de zonneboiler toch.

[Dylantje2]

klump4u schreef op donderdag 4 april 2019 @ 21:08:
[...]

Dan voor de zonneboiler toch.

mm zat met mijn tempsensoren wil juist kijken wat er in komt qua voorverwarmd water.

[MikeyMan]

Ben ook eens op zoek naar de uitleesbaarheid van mijn watermeter. Het is een Elster m100. Volgens mij wordt dat een hele lastige.

Heb geen reflecterend vakje. Alleen een 6 kantig wieltje en vier wijzertjes. Zou dunea in zijn voor een vervanging?

Edit; zie net dat dunea de meters om de 12 jaar vervangt. Volgens mij zijn we daar wel zo'n beetje. Huis is in 2007 opgeleverd.

[ Voor 20% gewijzigd door MikeyMan op 16-04-2019 08:21 ]

[teaser]

MikeyMan schreef op dinsdag 16 april 2019 @ 08:20:
Ben ook eens op zoek naar de uitleesbaarheid van mijn watermeter. Het is een Elster m100. Volgens mij wordt dat een hele lastige.

Heb geen reflecterend vakje. Alleen een 6 kantig wieltje en vier wijzertjes. Zou dunea in zijn voor een vervanging?

Edit; zie net dat dunea de meters om de 12 jaar vervangt. Volgens mij zijn we daar wel zo'n beetje. Huis is in 2007 opgeleverd.

https://www.elster.nl/nl/931.html

Optioneel te voorzien van reedcontact.

Makkie dus. Enkel een passend reedcontact vinden.

[MikeyMan]

teaser schreef op dinsdag 16 april 2019 @ 08:28:
[...]


https://www.elster.nl/nl/931.html


[...]


Makkie dus. Enkel een passend reedcontact vinden.

Had ik erbij moeten zetten, maar die had ik idd gebonden. Echter, dat is volgens mij een nieuwer type.

Ik heb deze:


Kan die alleen op Oostblok sites vinden als ik op plaatjes zoek. Danig ander model dan de huidige m100.

[iMars]

Vraagje: weet iemand wat voor schroefdraad er gebruikt wordt links naast P1:


(Foto geleend van @Aegle )

Een M3 is te klein en een M4 krijg ik er niet in. Is het toevallig een M3,5 of ander schroefdraad (niet metrisch)?
Alle bouwmarkten hier verkopen geen M3,5 dus kan ik dat niet even uitproberen.

Het staat helaas ook nergens gespecificeerd, ook niet in de technische gegevens die ik gevonden heb.

[ Voor 21% gewijzigd door iMars op 06-05-2019 09:50 ]

[klump4u]

iMars schreef op maandag 6 mei 2019 @ 09:48:
Vraagje: weet iemand wat voor schroefdraad er gebruikt wordt links naast P1:

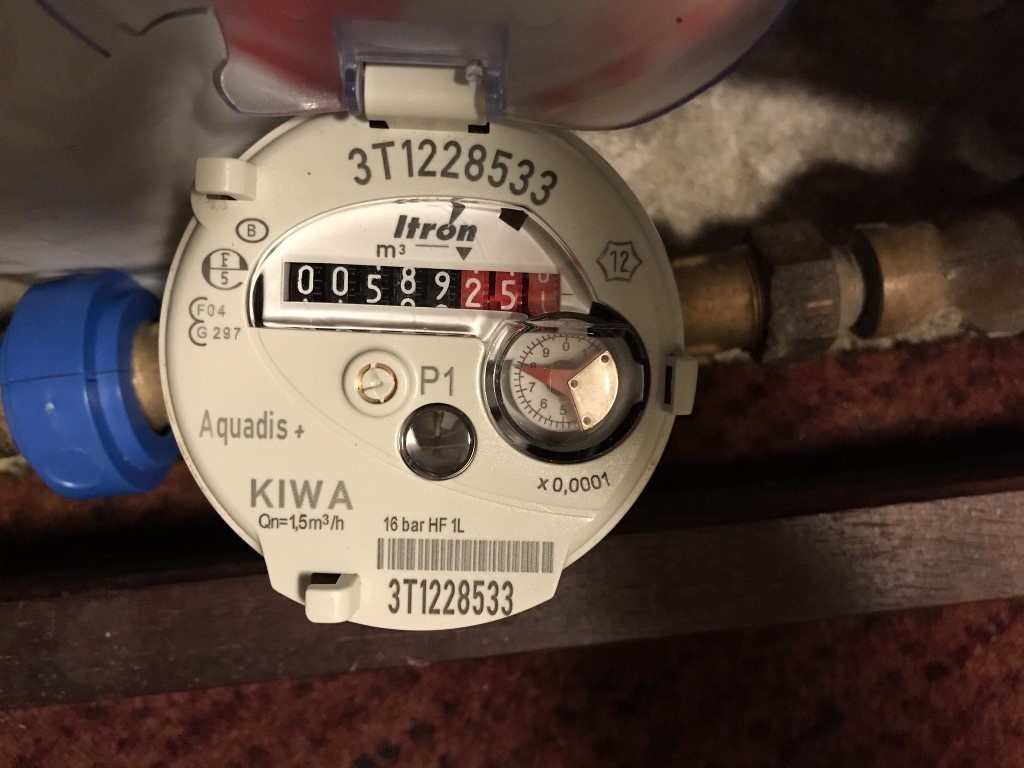

[Afbeelding]
(Foto geleend van @Aegle )

Een M3 is te klein en een M4 krijg ik er niet in. Is het toevallig een M3,5 of ander schroefdraad (niet metrisch)?
Alle bouwmarkten hier verkopen geen M3,5 dus kan ik dat niet even uitproberen.

Het staat helaas ook nergens gespecificeerd, ook niet in de technische gegevens die ik gevonden heb.

Ik heb er een stukje M3 of M4 ingedraaid. Je moet wel het plastic weghalen.

Heb het nu zo maar draadein zit er nog in.

[iMars]

klump4u schreef op maandag 6 mei 2019 @ 10:05:
[...]

Ik heb er een stukje M3 of M4 ingedraaid. Je moet wel het plastic weghalen.
[Afbeelding]
Heb het nu zo maar draadein zit er nog in.
[Afbeelding]

Plastic heb ik uiteraard ook weggehaald, maar M3 draaid niet vast, je voelt dat het te klein is. M4 gaat er uberhaubt niet in.... raar

[klump4u]

iMars schreef op maandag 6 mei 2019 @ 10:30:
[...]

Plastic heb ik uiteraard ook weggehaald, maar M3 draaid niet vast, je voelt dat het te klein is. M4 gaat er uberhaubt niet in.... raar

Dan zal het een 3,5 maar zijn.

[BounceMeister]

Voxxie schreef op maandag 24 september 2018 @ 11:09:
[...]


Ik heb gisteren deze sensor besteld:
https://nl.aliexpress.com...013.html?isOrigTitle=true

[Afbeelding]

Hopelijk doet die het wel
Op het forum van Domoticz (zie eerdere reactie van Pimmetje651) meld iemand dat het zou moeten werken.

Dus even een paar dagen wachten tot de sensor er is en dan kan ik het controleren

Vandaag is er een nieuwe watermeter geplaatst, een Elster V200. Er zit een roterend plaatje in welke elke liter een rondje draait. Alleen zit er geen metalen plaatje op, maar een soort spoeltje op een printplaatje geëtst.

Ik heb een aantal vragen daarover.
Is de sensor uit bovenstaand bericht nu de juiste voor zo'n watermeter?
Werkt het enigszins nauwkeurig?
Wat is het verbruik van de sensor? Ik lees iets over 300mA, maar dat lijkt me vrij veel.

Ik gebruik Domoticz op een Raspberry Pi, maar wil de meter uitlezen met een NodeMCU.

[Mars Warrior]

BounceMeister schreef op vrijdag 24 mei 2019 @ 16:18:
[...]

Vandaag is er een nieuwe watermeter geplaatst, een Elster V200. Er zit een roterend plaatje in welke elke liter een rondje draait. Alleen zit er geen metalen plaatje op, maar een soort spoeltje op een printplaatje geëtst.
[Afbeelding: Watermeter Elster v200]
Ik heb een aantal vragen daarover.
Is de sensor uit bovenstaand bericht nu de juiste voor zo'n watermeter?
Werkt het enigszins nauwkeurig?
Wat is het verbruik van de sensor? Ik lees iets over 300mA, maar dat lijkt me vrij veel.

Ik gebruik Domoticz op een Raspberry Pi, maar wil de meter uitlezen met een NodeMCU.

Zo een spoeltje heb ik ook op mijn watermeter.
Geen idee of die sensor voldoet: die is 6-36V. Ik zou dan een 5V versie nemen, die zijn er ook, alleen geen idee of die net zo werken als die van 6-36V.

De 300mA is de maximale stroom die de sensor kan leveren op zijn output. Afhankelijk wat je aansluit zal het niet of nauwelijks stroom opnemen verwacht ik, maar ik kan de spec niet vinden wat de sensor zelf nodig heeft aan stroom.

Edit:

• Schema om de 12V sensor aan te sluiten op bijv. 5V logica: https://reprapworld.com/documentation/proxsensor.pdf
• Datasheet, https://reprapworld.com/datasheets/LJ18A3-8-ZBY.pdf, heeft het over ca 8mA bij 12V eigen verbruik van de sensor

[ Voor 10% gewijzigd door Mars Warrior op 24-05-2019 16:44 ]

[klump4u]

BounceMeister schreef op vrijdag 24 mei 2019 @ 16:18:
[...]

Vandaag is er een nieuwe watermeter geplaatst, een Elster V200. Er zit een roterend plaatje in welke elke liter een rondje draait. Alleen zit er geen metalen plaatje op, maar een soort spoeltje op een printplaatje geëtst.
[Afbeelding: Watermeter Elster v200]
Ik heb een aantal vragen daarover.
Is de sensor uit bovenstaand bericht nu de juiste voor zo'n watermeter?
Werkt het enigszins nauwkeurig?
Wat is het verbruik van de sensor? Ik lees iets over 300mA, maar dat lijkt me vrij veel.

Ik gebruik Domoticz op een Raspberry Pi, maar wil de meter uitlezen met een NodeMCU.

Ja als je de 8mm versie besteld komt het goed met die watermeter, ik heb hem ook op zon meter en werkt perfect, wel heb ik er een eigen 12 volt voeding aan hangen met een printje om een 3,3 v output te krijgen voor aan de gpio van de pi

[Voxxie]

klump4u schreef op vrijdag 24 mei 2019 @ 17:15:
[...]

Ja als je de 8mm versie besteld komt het goed met die watermeter, ik heb hem ook op zon meter en werkt perfect, wel heb ik er een eigen 12 volt voeding aan hangen met een printje om een 3,3 v output te krijgen voor aan de gpio van de pi

Ik heb geen externe voeding. alles direct op de RPi 3B+ aangesloten en hij heeft sinds dat het draait hooguit 250 liter gemist.
Waarvan ik zelf denk dat het komt doordat ik de HomeAssistent heb geupdate tijdens water gebruik

[ Voor 24% gewijzigd door Voxxie op 05-06-2019 21:56 . Reden: fotos toegevoegd ]

[BounceMeister]

Bedankt voor de reacties, daar ga ik na mijn vakantie mee aan de slag. Ik neem denk ik een 5V variant, want de meterkast hangt al vol met adapters.
Ik denk dat dit dezelfde sensor is, maar dan 5V?
https://m.nl.aliexpress.com/item/32826218456.html

[Voxxie]

BounceMeister schreef op donderdag 6 juni 2019 @ 16:48:
Bedankt voor de reacties, daar ga ik na mijn vakantie mee aan de slag. Ik neem denk ik een 5V variant, want de meterkast hangt al vol met adapters.
Ik denk dat dit dezelfde sensor is, maar dan 5V?
https://m.nl.aliexpress.com/item/32826218456.html

Ik heb zelf deze gebruikt (zonder adapter) :
https://s.click.aliexpress.com/e/84xYBlkr

[Mars Warrior]

Voxxie schreef op donderdag 6 juni 2019 @ 21:49:
[...]

Ik heb zelf deze gebruikt (zonder adapter) :
https://s.click.aliexpress.com/e/84xYBlkr

Zonder tracking: https://m.nl.aliexpress.com/item/32829283013.html

Maar die 6-36V sensor doet het dus op 5V?

[MikeyMan]

Mars Warrior schreef op donderdag 6 juni 2019 @ 23:05:
[...]

Zonder tracking: https://m.nl.aliexpress.com/item/32829283013.html

Maar die 6-36V sensor doet het dus op 5V?

Daar ben ik ook benieuwd naar, dan bestel ik hem gelijk. Vorige week ook een v200 gekregen.

[Voxxie]

Mars Warrior schreef op donderdag 6 juni 2019 @ 23:05:
[...]

Zonder tracking: https://m.nl.aliexpress.com/item/32829283013.html

Maar die 6-36V sensor doet het dus op 5V?

Sorry van de tracking, had de link uit de app.
Maar bij werkt deze zonder voeding.

[MikeyMan]

Voxxie schreef op maandag 10 juni 2019 @ 08:32:
[...]


Sorry van de tracking, had de link uit de app.
Maar bij werkt deze zonder voeding.

Wat is er mis met de tracking? Beide links geven mij dezelfde prijs. Zojuist ook besteld!

[Mars Warrior]

MikeyMan schreef op woensdag 12 juni 2019 @ 10:27:
[...]


Wat is er mis met de tracking? Beide links geven mij dezelfde prijs. Zojuist ook besteld!

PiHole of andere DNS filters blokkeren trackingsites, en dus kom je nergens via een tracking link 😬
De prijs maakt niks uit nee, maar ze kunnen nu perfect volgen wie wat gedeeld heeft 😳

Ben benieuwd naar de build zonder voeding. Moet ik ook nog gaan doen. Moet dan wel boren en leiding trekken vanaf watermeter put naar de meterkast...

[MikeyMan]

Mars Warrior schreef op woensdag 12 juni 2019 @ 10:55:
[...]

PiHole of andere DNS filters blokkeren trackingsites, en dus kom je nergens via een tracking link 😬
De prijs maakt niks uit nee, maar ze kunnen nu perfect volgen wie wat gedeeld heeft 😳

Ben benieuwd naar de build zonder voeding. Moet ik ook nog gaan doen. Moet dan wel boren en leiding trekken vanaf watermeter put naar de meterkast...

Ah, check!

Ik heb het relatief simpel, watermeter zit in de meterkast. Zit alleen te denken om er iets overheen te maken om het wat minder kwetsbaar te maken. Sensor maak ik vast aan de klep denk ik, maar kans bestaat dat er eens iets op valt.

[Copitano]

@Voxxie zet hem eens een stukje uit het midden. Copitano in "Is deze watermeter uitleesbaar?"
Nadat ik de sensor rechtstreeks op de Pi gezet heb in maart heb ik maar 3 liter verschil. Ik heb de 6-36 volt versie. Werkt dus prima op 5 volt pin van de Pi.

[MikeyMan]

Copitano schreef op dinsdag 19 februari 2019 @ 01:42:
@klump4u @Toppe @Aegle
Ik heb het uiteindelijk op deze manier werkend gekregen door de sensor rechtstreeks op een 5 volt pin van de Pi aan te sluiten.
Soms is het allemaal eenvoudiger dan je denkt
Voorlopig maar eens kijken hoe stabiel en nauwkeurig dat in de komende week werkt.

Begrijp ik het goed dat je op basis van deze handleiding, zonder verdere weerstanden etc., de meter hebt aangesloten?

[maartentmm]

Voxxie schreef op woensdag 5 juni 2019 @ 11:33:
[...]

[Afbeelding] [Afbeelding] [Afbeelding]

Ik heb geen externe voeding. alles direct op de RPi 3B+ aangesloten en hij heeft sinds dat het draait hooguit 250 liter gemist.
Waarvan ik zelf denk dat het komt doordat ik de HomeAssistent heb geupdate tijdens water gebruik

ik heb deze:
https://nl.aliexpress.com...042311.0.0.6b8a4c4dsKX8Ag
maar dat ledje gaat mooi niet branden.
Heb ik soms die andere nodig met orange dop?
Heb ook een elster v200

[Speedy-Andre]

Beetje karige omschrijving van die probe maar ik denk dat hij tot 4mm diep meet.
Die met 8mm is veel gevoeliger.

[maartentmm]

Speedy-Andre schreef op zaterdag 27 juli 2019 @ 12:40:
Beetje karige omschrijving van die probe maar ik denk dat hij tot 4mm diep meet.
Die met 8mm is veel gevoeliger.

ooh ja die gaat het waarschijnlijk wel doen.
Misschien een optie om in de topic start te vermelden dat je met een 8mm meer succes hebt?

[klump4u]

8mm meet ook 8 mm diep, vaak is het glas van de meter te dik.

[Copitano]

MikeyMan schreef op vrijdag 19 juli 2019 @ 11:08:
[...]


Begrijp ik het goed dat je op basis van deze handleiding, zonder verdere weerstanden etc., de meter hebt aangesloten?

Yep. Let wel op regel 34 in het script. De Pi3b heeft een interne weerstand waar je dat mee regelt. Draait al vanaf maart zonder problemen. Neem wel de sensor die tot 8 mm diep gaat. 4 mm werkt soms niet meteen. Dan moet je aan de kunststof beschermkap gaan vijlen

[BounceMeister]

De proximitysensor zit erop!

Het was wel even rommelen om de NPN Normally Open 5V sensor werkend te krijgen op een ESP8266 (3,3V i/o) met ESPEasy.
Uiteindelijk een diode en een 1k pullup weerstand gebruikt. Low zit op 0,7V en High op ~2,5V.

UPDATE
Wanneer de draaischijf gedeeltelijk voor de sensor zit, zie je het ledje op de sensor zwak knipperen en blijft de teller doorlopen. Zo had ik vanmorgen ineens een paar kuub spookverbruik.
Dus ik zou nog even wachten met het bestellen van deze sensor, mogelijk is het geen goede!
Een paar posts hieronder wat meer info.

[ Voor 28% gewijzigd door BounceMeister op 02-08-2019 14:48 . Reden: UPDATE ]

[significant]

BounceMeister schreef op woensdag 31 juli 2019 @ 23:13:
De proximitysensor zit erop!
[Afbeelding: Watermeter proximitysensor]
Het was wel even rommelen om de NPN Normally Open 5V sensor werkend te krijgen op een ESP8266 (3,3V i/o) met ESPEasy.
Uiteindelijk een diode en een 1k pullup weerstand gebruikt. Low zit op 0,7V en High op ~2,5V.

Welke sensor heb je nu precies gebruikt, linkje?

[Mars Warrior]

BounceMeister schreef op woensdag 31 juli 2019 @ 23:13:
De proximitysensor zit erop!
[Afbeelding: Watermeter proximitysensor]
Het was wel even rommelen om de NPN Normally Open 5V sensor werkend te krijgen op een ESP8266 (3,3V i/o) met ESPEasy.
Uiteindelijk een diode en een 1k pullup weerstand gebruikt. Low zit op 0,7V en High op ~2,5V.

Dat is. Ooi!

Hoe ziet het schema met de diode en weerstand eruit nu?

[BounceMeister]

significant schreef op woensdag 31 juli 2019 @ 23:32:
[...]

Welke sensor heb je nu precies gebruikt, linkje?

Deze:
https://nl.aliexpress.com/item/32826218456.html

Hij werkt op 5V.

Mars Warrior schreef op woensdag 31 juli 2019 @ 23:37:
[...]

Dat is. Ooi!

Hoe ziet het schema met de diode en weerstand eruit nu?

Ik had deze pagina gevolgd:
https://mertarauh.com/201...e-proper-and-easiest-way/
En dan deze guide in pdf:
https://mertarauh.com/wp-...ode-and-external-pull.pdf

Update
Sinds ik de zwarte en blauwe draad heb omgewisseld, werkt alles naar behoren.

Ik gebruik 5V voor de NodeMCU en de nabijheidssensor. Vanaf de signaaldraad zit er een diode (kathode (streepje) richting sensor, anode richting gpio van de NodeMCU) en dan voor de gpio een pull up weerstand van 10k naar 3.3V (van de NodeMCU). Dan schakelt hij netjes tussen hoog en laag.
In ESPEasy een generic pulse counter aangemaakt met o.a. Debounce van 2500 mSec, Counter type Delta/Total, Mode Type Falling en onderaan alle Values op 0 decimalen ingesteld.
De gegevens worden elke 5 minuten naar Domoticz gestuurd. Hij draait nu twee dagen nauwkeurig.

[ Voor 75% gewijzigd door BounceMeister op 07-08-2019 11:22 . Reden: UPDATE, eerdere updates weggehaald, probleem gevonden. ]

[Fishbeast]

Wellicht is iemand er mee geholpen: Ik heb gisterenavond een LJ18A3-8-Z/BX icm NodeMCU op mijn Elster v200 watermeter gezet en het werkte in een keer. De opstelling was behoorlijk recht-toe-recht-aan.

Het betreft dit eBay item: https://ebay.us/IWsmwm

Wiring van de sensor op de nodeMCU: zwart op D2, blauw op GND en bruin op de VU pin.
Omdat dit een 'normally open' sensor is, inverteer ik de waarde en stuur dat rechtstreeks naar InfluxDB zodat ik het kan plotten in Grafana.

Adruino sketch kan gevonden worden op GitHub: https://github.com/anoppe/proximity_sensor/

Er zit een naive debounce in, omdat ik last had van een flood aan readings als de coil van de watermeter precies onder de sensor bleef staan


En het resultaat in Grafana:

[ Voor 4% gewijzigd door Fishbeast op 03-08-2019 12:04 ]

[BounceMeister]

Heb je hem rechtstreeks aangesloten op de 3.3V input van je nodemcu? Welke voedingsspanning gebruik je voor de sensor?

[Fishbeast]

Nee, ik heb hem aangesloten aan de 5v uitgang van de NodeMCU.
De pin waar 'USB Power' naar toe wijst: https://i1.wp.com/henrysb...r-Board-Power-Pinouts.png

[MikeyMan]

Copitano schreef op dinsdag 30 juli 2019 @ 01:50:
[...]

Yep. Let wel op regel 34 in het script. De Pi3b heeft een interne weerstand waar je dat mee regelt. Draait al vanaf maart zonder problemen. Neem wel de sensor die tot 8 mm diep gaat. 4 mm werkt soms niet meteen. Dan moet je aan de kunststof beschermkap gaan vijlen

Eindelijk aangesloten... Als ik hem handmatig start gaat het iig goed...

Met regel 34 bedoel je:
GPIO.setup(12, GPIO.IN, pull_up_down = GPIO.PUD_DOWN)

Deze heb ik aangepast naar de juiste pin...

Wel vreemd overigens; als ik sudo crontab-e draai krijg ik de melding dat mn crontab leeg is...
Vervolgens de @reboot regel toegevoegd aan /etc/crontab maar dat lijkt het niet te doen...

Je ziet, weinig ervaring met dit spul, maar leer elke dag

edit: gewoon de regel toegevoegd aan crontab-e en het werkt

Nu de deler nog aanpassen.

[ Voor 10% gewijzigd door MikeyMan op 09-08-2019 11:58 ]

[Raven]

Fishbeast schreef op zaterdag 3 augustus 2019 @ 10:54:
Er zit een naive debounce in, omdat ik last had van een flood aan readings als de coil van de watermeter precies onder de sensor bleef staan

Hier had ik 10 maanden terug ook een debounce toegevoegd en dat leek te werken, helaas toch nog opvallend veel readings. Afgaand op het aantal metingen hebben we de afgelopen 10 maanden meer dan 10 keer zoveel water verbruikt als dat we per jaar doen. Er gaat dus overduidelijk nog wat niet goed

Misschien toch maar weer terug gaan naar het digitale kompas dat er voorheen op zat.

[ Voor 7% gewijzigd door Raven op 09-08-2019 11:03 ]

[JustinoFTW]

Voxxie schreef op maandag 3 december 2018 @ 09:07:
[...]


Ja hoor geen probleem.
Ik weet niet of het de ideale manier is, maar voor mij werkt het


Ik heb de sensor aangesloten direct op mijn Raspberry Pi.

• Input number: water_meter_meterstand: Huidige water meter stand
• Input number: water_meter_meterstand_at_midnight: De stand van 00:00, dit om het verbruik van de dag te berekenen
• Op GPIO poort 2 heb ik de pulse sensor aangesloten.
• De automation "Count pulse..." telt steeds 1 op bij de het input number "water_meter_meterstand"
• De automation "Store value at ..." slaat iedere nacht om 00:00 de huidige meterstand op in een andere input number.
• Met een template sensor presenteer ik de meterstanden netjes, (m3 ipv liter)

configuration.yaml:

code:

sensor:
  - platform: template
    sensors:
      water_meter:
        value_template: '{{  ((states.input_number.water_meter_meterstand.state  | float) / 1000) | round(3)  }}'
        friendly_name: Water verbruik
        unit_of_measurement: 'm3'
        entity_id:
          - input_number.water_meter_meterstand
      water_meter_today:
        value_template: '{{  (((states.input_number.water_meter_meterstand.state  | float) - (states.input_number.water_meter_meterstand_at_midnight.state  | float)) / 1000) | round(3)  }}'
        friendly_name: Water verbruik vandaag
        unit_of_measurement: 'm3'
        entity_id:
          - input_number.water_meter_meterstand
          - input_number.water_meter_meterstand_at_midnight



input_number:
  water_meter_meterstand:
    name: water_meter_meterstand
    mode: box
    min: 0
    max: 10000000
    unit_of_measurement: liter
  water_meter_meterstand_at_midnight:
    name: water_meter_meterstand_at_midnight
    mode: box
    min: 0
    max: 10000000
    unit_of_measurement: liter


binary_sensor:
  - platform: rpi_gpio
    ports:
      2: Watermeter_pulse

autmations.yaml:

code:

- alias: Meter - Count Pulse to watermeter
  trigger:
    - platform: state
      entity_id: binary_sensor.watermeter_pulse
      to: 'off'
  action:
  - service: input_number.set_value
    data_template:
     entity_id: input_number.water_meter_meterstand
     value: "{{ states('input_number.water_meter_meterstand') | int +1 }}"


- alias: Meters - Store value at midnight
  initial_state: 'on'
  trigger:
    - platform: time
      at: '00:00:00'
  action:
  - service: input_number.set_value
    data_template:
      entity_id: input_number.water_meter_meterstand_at_midnight
      value: "{{ states.input_number.water_meter_meterstand.state }}"

Hoi Voxxie,

Hoe heb je de sensor precies direct op de Pi aangesloten?
Ben sinds gister eigenaar van de nieuwe v200 van Vitens (originele meter uit 1980 was het zat)
Ik krijg mijn 8mm sensor binnekort binnen van oom Ali, en gebruik liever geen (extra) adapter omdat anders mijn meterkast een nog grotere puinhoop wordt

[MikeyMan]

Raven schreef op vrijdag 9 augustus 2019 @ 11:02:
[...]

Hier had ik 10 maanden terug ook een debounce toegevoegd en dat leek te werken, helaas toch nog opvallend veel readings. Afgaand op het aantal metingen hebben we de afgelopen 10 maanden meer dan 10 keer zoveel water verbruikt als dat we per jaar doen. Er gaat dus overduidelijk nog wat niet goed

Misschien toch maar weer terug gaan naar het digitale kompas dat er voorheen op zat.

Ligt dat niet aan het instellen van de 'deler' in domoticz? Deze heb ik ook moeten aanpassen.

@JustinoFTW, kijk eens naar de posts van @Copitano die ik ook gebruikt heb.

[ Voor 6% gewijzigd door MikeyMan op 27-08-2019 09:26 ]

[Voxxie]

JustinoFTW schreef op dinsdag 27 augustus 2019 @ 09:08:
[...]


Hoi Voxxie,

Hoe heb je de sensor precies direct op de Pi aangesloten?
Ben sinds gister eigenaar van de nieuwe v200 van Vitens (originele meter uit 1980 was het zat)
Ik krijg mijn 8mm sensor binnekort binnen van oom Ali, en gebruik liever geen (extra) adapter omdat anders mijn meterkast een nog grotere puinhoop wordt

Hoi JustinoFTW,

Ik heb de sensor zo aangesloten:
Bruin: 5 volt
Blauw: GND
Zwart: GPIO2


(Klik voor een grote afbeelding)

Ik vind een extra adapter ook onnodig, dus vandaar heb ik hem zo aangesloten.
Ik las namelijk om internet dat de 3B+ modelen een beveiliging op de GPIO poorten hebben en dus ipv 3 ook 5 volt aankunnen.

[JustinoFTW]

Voxxie schreef op dinsdag 27 augustus 2019 @ 10:35:
[...]


Hoi JustinoFTW,

Ik heb de sensor zo aangesloten:
Bruin: 5 volt
Blauw: GND
Zwart: GPIO2

[Afbeelding]
(Klik voor een grote afbeelding)

Ik vind een extra adapter ook onnodig, dus vandaar heb ik hem zo aangesloten.
Ik las namelijk om internet dat de 3B+ modelen een beveiliging op de GPIO poorten hebben en dus ipv 3 ook 5 volt aankunnen.

Dankje!! Komt mooi uit, heb hier de 3B+
Zodra de sensor binnen is ga ik gelijk aan de slag met de Pi en HA

[Raven]

MikeyMan schreef op dinsdag 27 augustus 2019 @ 09:25:
[...]


Ligt dat niet aan het instellen van de 'deler' in domoticz? Deze heb ik ook moeten aanpassen.

Geen domoticz hier, heb een python-script die de metingen in een database zet, die dus ook metingen vastlegt terwijl er geen verbruik is. Het gekke is, de LED op de sensor laat geen gekke dingen zien, dus tenzij die zo kort knippert dat het met het blote oog niet te zien is, misschien is de kabel naar de RPi te lang? Dat die storingen oppikt.

[klump4u]

En bij wie loopt de sensor nu gelijk op met de watermeter?
Zonder afwijkingen?

[MikeyMan]

klump4u schreef op dinsdag 27 augustus 2019 @ 15:07:
En bij wie loopt de sensor nu gelijk op met de watermeter?
Zonder afwijkingen?

Ik heb minder dan een liter afwijking sinds 20 augustus. Kan nog iets rommelen met omrekenfactor en offset. Maar zal niet veel beter worden.

[Copitano]

klump4u schreef op dinsdag 27 augustus 2019 @ 15:07:
En bij wie loopt de sensor nu gelijk op met de watermeter?
Zonder afwijkingen?

Bij mij nog steeds geen noemenswaardige afwijking. 3 liter op 3 maanden. Works like charm😋

[BounceMeister]

Misschien handig om te vermelden welke hard- en software je gebruikt.

Het lijkt bij mij nu al een week of twee stabiel te blijven. Ik gebruik een LJ18A3-8-Z/BX op een Wemos D1 mini met esp-easy en hou het bij met Domoticz. Watermeter is een Elster v200.

[ Voor 11% gewijzigd door BounceMeister op 29-08-2019 14:07 ]

[Copitano]

BounceMeister schreef op donderdag 29 augustus 2019 @ 13:50:
Misschien handig om te vermelden welke hard- en software je gebruikt.

Het lijkt bij mij nu al een week of twee stabiel te blijven. Ik gebruik een LJ18A3-8-Z/BX op een Wemos D1 mini met esp-easy en hou het bij met Domoticz. Watermeter is een Elster v200.

FF paar pagina's terugbladeren naar hier
Moet er wel bij zeggen dat de Pi bij mij in de meterkast hangt anderhalve meter boven de sensor. Via een ESP of Wemos D1 hoeft dus in mijn geval niet. Ik gebruik deze. Werkt prima op 5 Volt van de Pi. Ik gebruik de interne weerstand van de Pi (3B). Zie ook hier

[HansK3300]

Ik gebruik dezelfde opnemer als Copitano. Echter ik voed de opnemer met 9 Volt. Omdat ik een Raspberry 1B heb, heb ik er een reed-relais tussen gezet. De software is een C-programma gebruikmakend van de (nieuwe) libgpiod library. Dit omdat op de Rasperry nog andere software draait, voor de zonnecellen en de slimme meter. Verder draait deze software met hogere prioriteit (+10).
De software draait nu een week, op de liter nauwkeurig. Ik had er eerst nog allerlei checks in zitten, voor anti-dender, maar die blijken niet nodig te zijn. Mocht er belangstelling zijn voor het C_prog, laat even weten.

Hans
