Zodra de modules zijn aangemeld dan moet je het IP adres gebruiken die ze hebben gekregen van je router. Even opzoeken dus.Cella schreef op vrijdag 6 januari 2023 @ 22:15:
Vandaag mijn 2e en 3e heatbooster-module van @Bazz0847 icm 2x15 Arctic fans in gebruik genomen. Alles werkt prima, maar toch twee vragen.
- Klopt het dat de master-slave setup alleen kan worden gebruikt via HA en/of MQTT (ben ik helaas niet in thuis)? Dus niet via wifi?
- Het lukt me bij alle drie modules die ik nu gebruik niet om via wifi in de config pagina te komen, ondanks dat ik dat bij het configureren wel heb aangevinkt (optie Online - zelfstandig), alleen via de knopjes, wat natuurlijk best onhandig is. Je moet toch gewoon via 192.168.4.1 in die config pagina kunnen komen? Blijkbaar doe ik iets structureel fout...
/u/26412/crop63763bce84b25_cropped.png?f=community)
Súdwest Fryslân 400 m2 vrijstaand '80/'94 - 25% hobbyklusproject | 2x mono Quatt hybr HP/Lyric T6 + 3x CV-ketel + convectoren/heatboosters ( + 3x houtkachel :) ) | na-isolatie | 2x18 Techniq Energy heatpipes | PV 10945 Z, 2100 O, 2100 W
Enphase IQ7 | 12xPhono Solar410 | 12xJA Solar390 | HomeAssistant | MacOs Sonoma | https://gathering.tweakers.net/forum/list_messages/2228262
:strip_icc():strip_exif()/u/8511/ronald_avatar.jpg?f=community){kind=avatar}
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/6FVjt9QpeeyzR3qxkCwSTdFy.jpg?f=user_large)

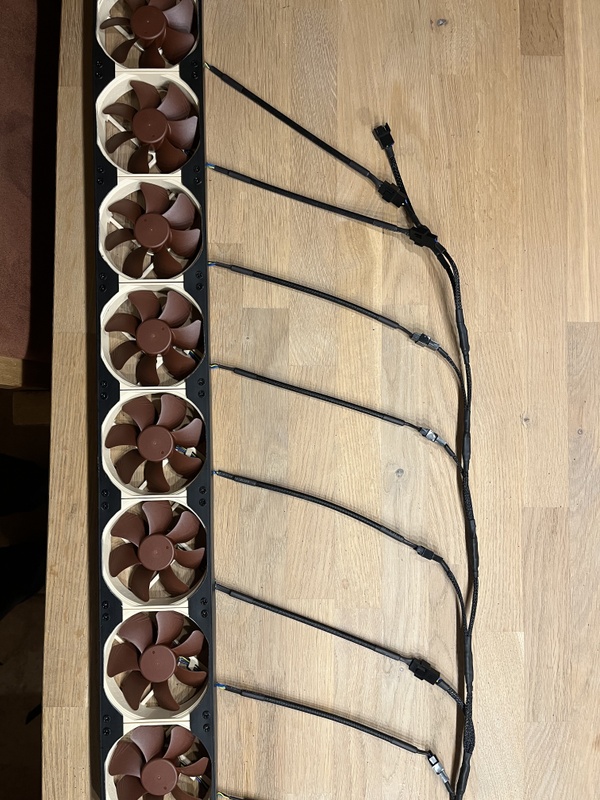

Ik heb nu 4 van de 9 fan-modules af, aangestuurd door 2 van @Bazz0847 regel modules in 2 convectoren.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vUvzQ323chpr3Vl0YxEZJmAB.jpg?f=user_large)

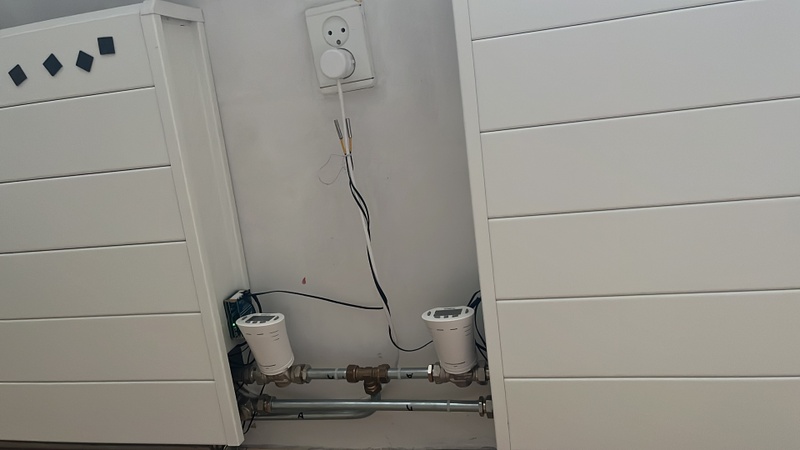

Dit blijkt in zekere zin redelijk gigantische overkill gezien hoe snel ik de kamer nu kan opwarmen met Ta 36…
Maar dat is natuurlijk te temperen door Ta nog verder omlaag te halen wat een warmtepomp fijn gaat vinden.
Ik heb nog wel een interessant vraagstuk: als de thermostaat knoppen de ventielen dicht drukken zit er nog warm water in de leidingen. Dat koelt maar langzaam af dus houdt de module de fans vrij lang in bedrijf, maar de convector zelf zal in no time koud zijn. Ik zie daar op dit moment eigenlijk geen oplossing voor. Ideeën?
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
:strip_icc():strip_exif()/u/104484/pinguin.jpg?f=community)
mooie fans
voor wat betreft het afkoelen / doordraaien: kun je de temperatuur sensor niet gewoon tussen de ribben / op de convector plaatsen? bij voorkeur misschien wel onder een fan. daar zal je sensor relatief snel afkoelen en heb je ook een realistischere meting?
enphase 8300wp (3460 ZO, 2740 ZW, 2100 NO), 2x20 vacuümbuizen op 300l SWW, Panasonic WH-MXC12J9E8, gasloos sinds Juni 2022 Stromer st3 voor woon-werk
@LinuZZ erg mooie fans, heb er nog een handje vol van
Dat idee lost het nalopen op, maar of het iets realistisch meet durf ik vragen bij te stellen.
Nu meet ik dichter bij de Ta denk ik.
Wellicht op het distributie huis van de convector?
Dat idee lost het nalopen op, maar of het iets realistisch meet durf ik vragen bij te stellen.
Nu meet ik dichter bij de Ta denk ik.
Wellicht op het distributie huis van de convector?
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
voor TA kun je misschien beter een andere plek pakken, aan de andere kant is het misschien ook niet heel erg als je een paar cm in de radiator gaat meten, zeker niet als je daarmee je fans sneller af kan laten slaan. uiteindelijk gaat het natuurlijk om wat je met de meting doet. als de flow normaal is, zal er nog niet een heel groot verschil zitten tussen het distributiehuis en de radiator, maar zodra je de knop dichtduwt wil je dit ook snel weten lijkt me.:
@LinuZZ erg mooie fans, heb er nog een handje vol van
Dat idee lost het nalopen op, maar of het iets realistisch meet durf ik vragen bij te stellen.
Nu meet ik dichter bij de Ta denk ik.
Wellicht op het distributie huis van de convector?
enphase 8300wp (3460 ZO, 2740 ZW, 2100 NO), 2x20 vacuümbuizen op 300l SWW, Panasonic WH-MXC12J9E8, gasloos sinds Juni 2022 Stromer st3 voor woon-werk
Ik heb in de kamer die nu “af” is 2x Jaga tempo T10 180x60 met elk 16 fans en 1 @Bazz0847 controller elk.
Andere kamer is een T10 300x60 en gaat 30 fans verdeeld over 2 controllers krijgen. Ben nu de kabel boom aan het maken.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/b8rW1DBRgGpsaZGkiBN0mNL5.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/qCWO04BEJTtHfoGeBmkesBsc.jpg?f=user_large) |
Voor de 5 fans op controller 1 in middelste compartiment.
Laatste kamer is een T15 200x70 die 12 140mm fans gaat krijgen.
Tekort afgifte ga ik niet hebben…
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/UHuFXJT3a2H1V1gLB9FvhweN.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/JVSdHPgjCu6BBVTSn1QJYX8Q.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZMJQ3fvyuGoASGekXvPx7CbP.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/LB9mHI0nEexiy0gLtE2AdHbH.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/dxT3l0oE3t0xJP4yT8WdfisJ.jpg?f=user_large) |
Dit is mijn zelfbouw variant geworden. Een aantal fan brackets geprint en met een draadeind mooi strak aan elkaar verbonden.
[ Voor 44% gewijzigd door Leon- op 08-01-2023 11:10 ]
Ik weet dat ze te koop zijn, maar ik vond de draad net te dun voor 15-16 fans.
Dus voor die er ook over nadenken: fan stekkers bedraden. Vrouwtjes gaan zelfde, maar daar heb ik er niet zoveel van nodig
:strip_exif()/f/image/nonDdlDIx3JtB1622b5slvYl.jpg?f=fotoalbum_large)
Tacho, volgens Noctua in groen, ontbreekt hier bewust. Dat stuur ik alleen vanaf de eerste fan.
Al lijkt de module van @Bazz0847 dat niet door te geven aan home assistant helaas. Zou dat wel mogelijk zijn, Bas? Kers op taart 🍰
Dus voor die er ook over nadenken: fan stekkers bedraden. Vrouwtjes gaan zelfde, maar daar heb ik er niet zoveel van nodig
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/nonDdlDIx3JtB1622b5slvYl.jpg?f=user_large)
Tacho, volgens Noctua in groen, ontbreekt hier bewust. Dat stuur ik alleen vanaf de eerste fan.
Al lijkt de module van @Bazz0847 dat niet door te geven aan home assistant helaas. Zou dat wel mogelijk zijn, Bas? Kers op taart 🍰
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
:strip_icc():strip_exif()/u/62646/crop55f68ca81d160_cropped.jpeg?f=community)
Waar heb je die onderdelen gekocht en wat is de zoekterm?:
Ik weet dat ze te koop zijn, maar ik vond de draad net te dun voor 15-16 fans.
Dus voor die er ook over nadenken: fan stekkers bedraden. Vrouwtjes gaan zelfde, maar daar heb ik er niet zoveel van nodig
[Afbeelding]
:strip_icc():strip_exif()/u/1038729/crop5c3b53a43e58a_cropped.jpeg?f=community)
Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+/4B+|RFXcom rfxtrx433xl | UniFi netwerk | PVoutput 8.625 kWp
Hier bijvoorbeeld. Gebruik wel de juiste krimptang voor dit priegelwerkje. Zelf gebruik ik deze. Kost wat, maar al heel veel plezier van gehad bij het hobbyen
[ Voor 22% gewijzigd door Copitano op 08-01-2023 17:05 ]
Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+/4B+|RFXcom rfxtrx433xl | UniFi netwerk | PVoutput 8.625 kWp
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Klopt dat de tang van Engineer in twee keer krimpt. Vind ik fijner werken. Zo'n tang die het in een keer doet heb ik ook liggen, maar voor met name du pont connectortjes werkt dat niet fijn. Veel van die dingen aan gort geknepen voor ik de Engineer tang heb aangeschaft. Eerst het gestripte stukje draad vastknijpen en daarna de klemmetjes om de isolatie van de draad. Maar jou verbindingen zien er ook netjes uit.
Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+/4B+|RFXcom rfxtrx433xl | UniFi netwerk | PVoutput 8.625 kWp
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Tip: de SSID is ook hoofdlettergevoelig
Misschien ligt het daar aan?
Misschien ligt het daar aan?
Maker van de HeatMeister (voorheen HeatBooster) ventilatorsturing
De SSID is twee cijfers en het wachtwoord in de categorie 'doemijeensinternet" , niets speciaals of lastigs. WiFi is 2.4 én 5 Ghz dus dat zal het ook niet zijn.:
Tip: de SSID is ook hoofdlettergevoelig
Maar ben er nou wel klaar mee met het iedere keer de convector put induiken om de menu en reset knop in te drukken. Home Assistent staat op de planning voor over een maand of 12, kijk dan wel weer eens.
Bedankt voor het meedenken
[ Voor 0% gewijzigd door Spykie op 09-01-2023 16:26 . Reden: spatie ]
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lsBf8KNpGM1t4YJaXDr7cxDd.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wBJruWpjBdRgme9L6LPdzJYJ.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/rPzCX2a1AuS2sBIyUmDrTwnQ.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/4ZUHHJJTvsC3jwAED8jctkbL.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/T87P3b1VSgOmUsbJyS5zFSml.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/5Z6951QIU1iAWf88xRAGnmOD.jpg?f=user_large)
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
:strip_icc():strip_exif()/u/624591/crop5ed9fe469d156_cropped.jpeg?f=community)
30x Jinko JKM380M-6RL3 (11.4kWp) 12x oost 90° - 18x west 270°, 45° incl. | Marstek Venus 5.12kWh | Vaillant Arotherm 75/5 | Zehnder ComfoAir Q450 | Tesla Model 3 RWD 2023
:strip_icc():strip_exif()/u/275383/60x60.jpg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/7Nsx1LNNg7YfC6G12LamFp4P.jpg?f=user_large)
Momenteel niet, dat is iets voor een latere firmware versie. Duct tape is je vriend voor nu
Als de verbinding zo slecht is dat die bestanden niet opgehaald kunnen worden dan gaat MQTT ook niet lekker werken. Ik zie daar dus niet echt het nut van in, het geeft slechts de illusie van een goede verbinding.
Ben ik mee bezig, die zit in de volgende firmware versie! (met nog wat andere verbeteringen mbt configureren, zoals dat je gewoon uit een lijstje van beschikbare netwerken kunt kiezen incl de RSSI van ieder netwerk)
Maker van de HeatMeister (voorheen HeatBooster) ventilatorsturing
Je kunt de module gewoon programmeren via ESPHome hoor
De programmeerpoort van de ESP is daarvoor gewoon te gebruiken, wel even de module starten met de programmer bootloader (knopje ingedrukt houden tijdens power-up). Leef je uit zou ik zeggen
[ Voor 8% gewijzigd door Bazz0847 op 11-01-2023 10:23 ]
Maker van de HeatMeister (voorheen HeatBooster) ventilatorsturing
Heb de boosters nu een tijdje hangen onder de T22 radiator (15 stuks Artic P8) werkt op zichzelf prima. Maar krijg wel wat klachten over het blazen van koude lucht.. (waf). Nou lijkt het mij dat de modules best lang blijven blazen als de radiator zelf eigenlijk al koud is.
Ook maken sommige fans een rammelend geluid als die op lage stand draaien.
Is dit een kwestie van de parameters anders instellen? Of de sensor op een andere plaats hangen? Zou de aansturing ook kunnen op basis van de T(in). Dus, als het ingaande cv-water onder een bepaalde temperatuur komt de fans langzamer gaan draaien of uit gaan? Als ik het goed heb, is nu de omgevings-temperatuur leidend en de starter, de inkomende cv water temp? Maar als de cv bijvoorbeeld maar kort aan staat, wordt de ingestelde omgevings-temperatuur niet gehaald (op het punt waar de sensor meet) en lijkt het alsof de module maar hard door blijft blazen in de hoop dat die ooit nog eens gehaald wordt Met het gevolg de koude lucht.
Ook maken sommige fans een rammelend geluid als die op lage stand draaien.
Is dit een kwestie van de parameters anders instellen? Of de sensor op een andere plaats hangen? Zou de aansturing ook kunnen op basis van de T(in). Dus, als het ingaande cv-water onder een bepaalde temperatuur komt de fans langzamer gaan draaien of uit gaan? Als ik het goed heb, is nu de omgevings-temperatuur leidend en de starter, de inkomende cv water temp? Maar als de cv bijvoorbeeld maar kort aan staat, wordt de ingestelde omgevings-temperatuur niet gehaald (op het punt waar de sensor meet) en lijkt het alsof de module maar hard door blijft blazen in de hoop dat die ooit nog eens gehaald wordt
Met het gevolg de koude lucht.
Enphase IQ7 | 12xPhono Solar410 | 12xJA Solar390 | HomeAssistant | MacOs Sonoma | https://gathering.tweakers.net/forum/list_messages/2228262
Je kunt in ieder geval de nadraaitijd verkorten. Die staat standaard op 10 minuten. Deze instelling wordt zichtbaar als je 'geavanceerde parameters instellen' aanvinkt in de configuratie interface.:
Heb de boosters nu een tijdje hangen onder de T22 radiator (15 stuks Artic P8) werkt op zichzelf prima. Maar krijg wel wat klachten over het blazen van koude lucht.. (waf). Nou lijkt het mij dat de modules best lang blijven blazen als de radiator zelf eigenlijk al koud is.
Ook maken sommige fans een rammelend geluid als die op lage stand draaien.
Is dit een kwestie van de parameters anders instellen? Of de sensor op een andere plaats hangen? Zou de aansturing ook kunnen op basis van de T(in). Dus, als het ingaande cv-water onder een bepaalde temperatuur komt de fans langzamer gaan draaien of uit gaan? Als ik het goed heb, is nu de omgevings-temperatuur leidend en de starter, de inkomende cv water temp? Maar als de cv bijvoorbeeld maar kort aan staat, wordt de ingestelde omgevings-temperatuur niet gehaald (op het punt waar de sensor meet) en lijkt het alsof de module maar hard door blijft blazen in de hoop dat die ooit nog eens gehaald wordt
:strip_icc():strip_exif()/u/54503/oogmoon.jpg?f=community)
Ja, ik heb ook twee losse strada's op één booster van Bas. Simpelweg de doorlus van de laatste fan verlengd met een stuk kern van een UTP kabel. Moest echt een dunne draad hebben omdat hij onder een plint moest. Does the job
Die kleine krengen gaan gemakkelijk verkeerd ja, maar als je een duim tegen de pin houdt lijkt hij redelijk recht te blijven. Voldoende om de connector in te klikken.:
[...]
Klopt dat de tang van Engineer in twee keer krimpt. Vind ik fijner werken. Zo'n tang die het in een keer doet heb ik ook liggen, maar voor met name du pont connectortjes werkt dat niet fijn. Veel van die dingen aan gort geknepen voor ik de Engineer tang heb aangeschaft. Eerst het gestripte stukje draad vastknijpen en daarna de klemmetjes om de isolatie van de draad. Maar jou verbindingen zien er ook netjes uit.
Inmiddels klaar met krimpen… heb mijn dosis wel gehad voorlopig. Nu nog slechts voor 42 fans uitsparingen zagen in de L-strips.
De kamer waar de eerste 32 fans in de convectoren liggen werken als een malle op standje onhoorbaar.
Als iemand WAF zoekt
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Daar was ik te lui voor, maar bleek achteraf wel nodig. Ik had die zwarte kunststof hoekprofielen van de bouwmarkt , maar die gingen toch tikken tegen de artics. Snel opgelost door met een stift door de fans de contour te tekenen, vervolgens in te snijden met stanley en daarna gewoon uitgebroken
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Ik heb gewoon een stevige schaar gepakt en een hele stompe V eruit geknipt, als je strip niet te breed is dan is de error te verwaarlozen, good enough en ging vrij rap.:
[...]
Daar was ik te lui voor, maar bleek achteraf wel nodig. Ik had die zwarte kunststof hoekprofielen van de bouwmarkt , maar die gingen toch tikken tegen de artics. Snel opgelost door met een stift door de fans de contour te tekenen, vervolgens in te snijden met stanley en daarna gewoon uitgebroken
:strip_icc():strip_exif()/u/117016/crop63d78d81b16ed_cropped.jpg?f=community)
twee kroonsteentjes en 4 draadjes is voldoende, dat moet lukken toch?
24,75kW solar, Hyundai Ioniq 5., Panasonic 12kw J-monobloc WP met 400L SWW en 300L buffer
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
:strip_icc():strip_exif()/u/240927/dyingfetus_warofattrition.jpg?f=community)
@Mea011 het zijn 4 pins connectoren. Echter de tacho pin sluit ik alleen op de eerste fan aan.
(Pin 3 is tacho, pin 4 is pwm signaal)
Dat is ook wat commercieel verkrijgbare PWM-geschikte splitters doen. Anders krijg je een veelvoud van het tacho signaal
(Pin 3 is tacho, pin 4 is pwm signaal)
Dat is ook wat commercieel verkrijgbare PWM-geschikte splitters doen. Anders krijg je een veelvoud van het tacho signaal
[ Voor 9% gewijzigd door Ronald op 13-01-2023 18:42 ]
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Bij deze verwarming gaat het om de 14cm variant.
De 9cm variant ga ik volgende week in elkaar zetten.
Maar misschien zoals hierboven gezegd nog eens wat variëren qua tochtstrip. Welke gebruiken de meesten hier?
[ Voor 10% gewijzigd door Den_Haag op 14-01-2023 13:44 ]
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Mijn Wifi issue i.c.m. Unifi AP is opgelost door te updaten naar de meest recente Firmware versie:
[...]
De SSID is twee cijfers en het wachtwoord in de categorie 'doemijeensinternet" , niets speciaals of lastigs. WiFi is 2.4 én 5 Ghz dus dat zal het ook niet zijn.
Maar ben er nou wel klaar mee met het iedere keer de convector put induiken om de menu en reset knop in te drukken. Home Assistent staat op de planning voor over een maand of 12, kijk dan wel weer eens.
Bedankt voor het meedenken
@Bazz0847 bedankt voor je hulp!
Na een lange periode van intermittened hobbyen heeft onze Jaga tempo ook de upgrade gekregen.
Tijdens onze verbouwing waarbij alle radiatoren en electra vervangen zijn ook meteen een stopcontact in de convector radiator laten plaatsen.
Het boardje van Bas is aangesloten op 12 P14 Arctic fans, verdeeld over 2 modules van 6 stuks.
Alles in een kunstof strip van 25mmx25mm gelegd, kabels langs 1 kant er tussen gepropt en met de bekende tochtstrip aan de onderkant.
Al even getest bovenop de radiator voor alles erin te leggen, maar nu ligt alles er strak in, op 1 temp probe die er onderuit steekt niks van te zien!
Werkt als een zonnetje, kamer warmt significant sneller op.
Binnenkort aan home assistant beginnen en dit implementeren.
So far een leuk project en ben meer dan blij met het resultaat (en WA'd)
Dank allen voor de ideeen en hulp
Tijdens onze verbouwing waarbij alle radiatoren en electra vervangen zijn ook meteen een stopcontact in de convector radiator laten plaatsen.
Het boardje van Bas is aangesloten op 12 P14 Arctic fans, verdeeld over 2 modules van 6 stuks.
Alles in een kunstof strip van 25mmx25mm gelegd, kabels langs 1 kant er tussen gepropt en met de bekende tochtstrip aan de onderkant.
Al even getest bovenop de radiator voor alles erin te leggen, maar nu ligt alles er strak in, op 1 temp probe die er onderuit steekt niks van te zien!
Werkt als een zonnetje, kamer warmt significant sneller op.
Binnenkort aan home assistant beginnen en dit implementeren.
So far een leuk project en ben meer dan blij met het resultaat (en WA'd)
Dank allen voor de ideeen en hulp
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/W74527igEUeIiyOL5fC01fnl.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/IDUnh2od30SChjaNtdAmYTm5.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/YM8WKAOcfs89pZ9ah5QvIrJi.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/VHJPGNg4T2ncAzZDqO0ds9YW.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/NE2bRU3YAHhofHW6beNP1pk5.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/2SInW0NIVaG8GnxUOhx7TAfU.jpg?f=user_large) |
Goedenavond allen
Al geruime tijd een stille lezer maar ik kom er echt niet uit..
Bij onze schuifpui hebben wij
1x jaga convector L1200/B230/D330
En zou deze graag ter verduurzaming willen boosten
Nu heb ik 4pins ventilatoren nodig begreep ik
+
-
Toerenregelaar
Thermostaatregelaar
Dit zal lowbudget besteld worden op onze bekende Chinese website
Nu snap ik het nog om alle fans door te verbinden ( of in een hub)maar het totale plaatje kan ik helaas niet plaatsen en tot zover heb ik nog geen volledige how to gevonden op de website
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/PgejYtHcj1xLqlgUz6XkBGOb.jpg?f=user_large)
Hoe komt de aansluit volgorde fans-toerenregelaar-thermostaat-230vstekker aan verbinden?
Excuus voor de waarschijnlijk simpele vraag voor jullie
Een overkapping/straatje/infra klus is geen probleem maar kwa technische begrippen ben ik vrijwel een neanderthaler..
Mocht er meer informatie nodig zijn hoor ik het graag
Mvg
Al geruime tijd een stille lezer maar ik kom er echt niet uit..
Bij onze schuifpui hebben wij
1x jaga convector L1200/B230/D330
En zou deze graag ter verduurzaming willen boosten
Nu heb ik 4pins ventilatoren nodig begreep ik
+
-
Toerenregelaar
Thermostaatregelaar
Dit zal lowbudget besteld worden op onze bekende Chinese website
Nu snap ik het nog om alle fans door te verbinden ( of in een hub)maar het totale plaatje kan ik helaas niet plaatsen en tot zover heb ik nog geen volledige how to gevonden op de website
Hoe komt de aansluit volgorde fans-toerenregelaar-thermostaat-230vstekker aan verbinden?
Excuus voor de waarschijnlijk simpele vraag voor jullie
Een overkapping/straatje/infra klus is geen probleem maar kwa technische begrippen ben ik vrijwel een neanderthaler..
Mocht er meer informatie nodig zijn hoor ik het graag
Mvg
Hallo, onderstaand een tekening hoe het dan zou kunnen werken. Het printje van bas is wellicht makkelijker, maar in totaal wat duurder.
Je had de W3230 thermostaat gevonden zag ik. Daarmee kun je de temperatuur instellen waarbij de fans ingeschakeld moeten worden.
Daarnaast heb je een toerenregelaar nodig, zodat je de snelheid van de fans kunt regelen, bijvoorbeeld: https://nl.aliexpress.com...duct&gatewayAdapt=glo2nld
De fan's sluit je dan aan op dat witte stekkertje. Als je Arctic PWM PST fans koopt, kun je de fans op elkaar doorlussen.
Enkel nog een 12V adapter, let dus op dat je de + en - goed aansluit.
Is het zo iets duidelijker?
:fill(white):strip_exif()/f/image/HJpmQgQsmZJs7hhWMoAHRn96.png?f=user_large)
[ Voor 3% gewijzigd door HBO88 op 15-01-2023 21:54 ]
/u/528703/crop565b8adf732d6_cropped.png?f=community)
1x Venus-E v153 +LilyGo HA, CT003 V117 | 5040Wp ZO + 4200Wp NW | Tibber, 3x25A, Easee Charge Lite | EV 98kWh

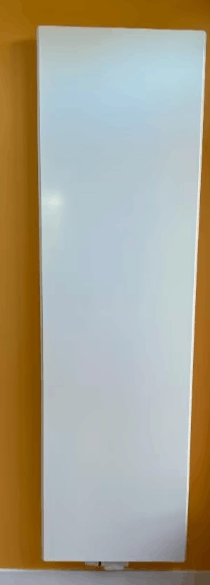

Voor de komst van de WP wil ik graag een paar radiatoren vervangen.
In de gang is er ruimte om bijv deze op te hangen.
:fill(white):strip_exif()/f/image/mLn2PqX0mBryAFgmlQHQ1Oxv.png?f=user_large)
Radson V22 2100x600mm 2323W Wit (marktplaats)
Dit is een type 22 radiator 2100x600, schijnbaar 2300W bij hoge temperaturen.
Als ik e.e.a. invoer met 35 graden supply en 30 graden retour kom ik op 355W (edit: volgens tabel van Radson --> tabblad KOS V) kom ik uit op 359W.
Doel is om zo veel mogelijk afgifte te krijgen. Want de hal heeft een open trapgat, en boven heb ik geen vloerverwarming, en denk ik te weinig afgiftecapaciteit (vandaar de zoektocht naar extra afgiftecapaciteit).
Denk jullie dat deze radiator een goed idee is? Eventueel met heatfans er onder? Of kan ik beter voor een (wat lelijkere) T33 radiator gaan? Ik zou liever T33's boven hangen (onzichtbaar in slaapkamer) dan pontificaal bij de entree in de gang.
Of gaat deze radiator te weinig afgeven omdat ik eigenlijk geen convectie kan opwekken omdat ie aan de zijkanten helemaal dicht zit?
In de gang is er ruimte om bijv deze op te hangen.
Radson V22 2100x600mm 2323W Wit (marktplaats)
Dit is een type 22 radiator 2100x600, schijnbaar 2300W bij hoge temperaturen.
Als ik e.e.a. invoer met 35 graden supply en 30 graden retour kom ik op 355W (edit: volgens tabel van Radson --> tabblad KOS V) kom ik uit op 359W.
Doel is om zo veel mogelijk afgifte te krijgen. Want de hal heeft een open trapgat, en boven heb ik geen vloerverwarming, en denk ik te weinig afgiftecapaciteit (vandaar de zoektocht naar extra afgiftecapaciteit).
Denk jullie dat deze radiator een goed idee is? Eventueel met heatfans er onder? Of kan ik beter voor een (wat lelijkere) T33 radiator gaan? Ik zou liever T33's boven hangen (onzichtbaar in slaapkamer) dan pontificaal bij de entree in de gang.
Of gaat deze radiator te weinig afgeven omdat ik eigenlijk geen convectie kan opwekken omdat ie aan de zijkanten helemaal dicht zit?
[ Voor 5% gewijzigd door radeoxx op 18-01-2023 13:59 ]
SUZ-SWM80VA2 + ERSD-VM2D + DJG 200 WPS - PM voor Tibber Refferal
Goedenavond,
Ook ik heb een heatbooster aangeschaft. Nu ben ik bezig met de configuratie voor home assistant en loop ik tegen het probleem aan dat ik geen poortnummer voor de MQTT-server kan invoeren. Mijn MQTT server draait in docker dus ik moet een port specificeren. Zijn er anderen diehetzelfde probleem hebben en dit hebben opgelost?
Edit: blijkbaar werkt het ook zonder invoeren van een poortnummer!
Ook ik heb een heatbooster aangeschaft
. Nu ben ik bezig met de configuratie voor home assistant en loop ik tegen het probleem aan dat ik geen poortnummer voor de MQTT-server kan invoeren. Mijn MQTT server draait in docker dus ik moet een port specificeren. Zijn er anderen diehetzelfde probleem hebben en dit hebben opgelost?Edit: blijkbaar werkt het ook zonder invoeren van een poortnummer!
[ Voor 9% gewijzigd door Djvdb op 18-01-2023 19:57 ]
e-Golf 2018 | Climarad Sensa V2X | 3200 Wp WZW I Techneco Elga Carrier
Goedenmorge
Een algemeene vraag
Mijn oog is op 2 fans gevallen en twijfelt hier een beetje tussen
https://www.alternate.nl/...-fan/html/product/1427454
Sharkoon PWM Fan 1000 140x140x25 case fan
https://www.megekko.nl/pr...2CcgBFEAQYBCABEgKN4_D_BwE
De artic s komen dan wel goedkoper van marktplaats
Benieuwd naar jullie voorkeuren
Mvg/f/image/YR2KLIFZFevDoLMrrGrqbLwj.png?f=fotoalbum_large)
/f/image/u56jWJBAQ1W3eXrwA55OzDh4.png?f=fotoalbum_large)
Een algemeene vraag
Mijn oog is op 2 fans gevallen en twijfelt hier een beetje tussen
https://www.alternate.nl/...-fan/html/product/1427454
Sharkoon PWM Fan 1000 140x140x25 case fan
https://www.megekko.nl/pr...2CcgBFEAQYBCABEgKN4_D_BwE
De artic s komen dan wel goedkoper van marktplaats
Benieuwd naar jullie voorkeuren
Mvg
:fill(white):strip_exif()/f/image/YR2KLIFZFevDoLMrrGrqbLwj.png?f=user_large)
:fill(white):strip_exif()/f/image/u56jWJBAQ1W3eXrwA55OzDh4.png?f=user_large)
[ Voor 42% gewijzigd door ReversdRainbow op 19-01-2023 10:07 ]
:strip_icc():strip_exif()/u/404989/crop6166b3b2e9d8c.jpg?f=community)
![[Afbeelding]](https://tweakers.net/i/l9mj2XhdlQIqqgeBrppHXh6rSlI=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/vUj0efatfldLKWrJd3EQ5NO2.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/wthVga8wZ_ljAVwpHf4-QCUszLY=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/A6TVNwqC2KXnpsRzJuWcxtex.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/jgWleAdfJYCBFoI37ZeBXyO-o2Y=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/sB4hINTQ8uJHEwh9EAza0a7g.jpg?f=user_large){kind=link}
Enphase IQ7 | 12xPhono Solar410 | 12xJA Solar390 | HomeAssistant | MacOs Sonoma | https://gathering.tweakers.net/forum/list_messages/2228262
Enphase IQ7 | 12xPhono Solar410 | 12xJA Solar390 | HomeAssistant | MacOs Sonoma | https://gathering.tweakers.net/forum/list_messages/2228262
@Bazz0847
Interessant project!
Zelf draai ik al jaren een min of meer statische setup op mijn convectoren met in totaal 84 fans, verdeeld over 11 van de 17 convectoren door het hele huis (4 verdiepingen). De Fans zijn van verschillende types (PWM PST CO, Silent van beiden 92 mm en 140 mm) en draaien in de wintermaanden vrijwel 24/7 continu. Allemaal Arctic en ze zijn nog steeds allemaal prima. De langste is 2 x 12 x 92 mm PWM PST CO. Ik heb nog 4 x silent 140 mm op reserve liggen. Heb dit jaar 1 silent en 1 PWM PST CO vervangen omdat er een heel klein tikje in is gekomen.
Alle convectoren (en verdelers) zijn voorzien van een Nodemcu ESP 8266 met daarop ESPEasy. Aan die bordjes hangen twee of meer DS18B20 temperatuursensoren. AAN/UIT gaan ze met een W1401, de bandbreedte voor de snelheid kan ik instellen met een PWM controller die twee strings onafhankelijk van elkaar dan sturen.
De leads van de sensors heb ik 90 graden omgezet (zo kort mogelijk zonder de sensor te slopen). Ik kon die dan net aan met tyraps op een kleine stukje blote leiding van de aanvoer en retou van de converctor vast maken. De leads zijn in een drievoudige dupont connector geklemd en zo verbonden met de Nodemcu. Voeding komt van dezelfde voeding als de fans met tussenkomst van een Mini DC-DC stepdown Buck Converter.
De aanvoer en retour kan zo ik monitoren in Domoticz =>Influxdb=>Grafana. Dat ziet er dan bijvoorbeeld zo uit:
:strip_exif()/f/image/obvID9M1cMjFoBhaiGTWGex6.jpg?f=fotoalbum_large)
Hier is ook mooi te zien dat de cv vanmorgen de hybride warmtepomp even moest assisteren. Wat ik er niet mee kan is de boel op afstand sturen terwijl ik dat wel gaaf zou vinden
Nu ben ik al enige tijd op zoek hoe ik die Nodemcu ESP8266 zou kunnen gebruiken om de ventilatoren ook wat meer dynamisch aan te sturen waarbij ik ook vooral wil kunnen ingrijpen op het moment dat het geluid van de fans te veel oploopt. Eigenlijk dus precies wat jou oplossing doet.
Nu heb ik daar een aantal vragen over:
Welke temperatuursensoren gebruik jij?
Ik zou die namelijk graag willen laten zitten. Het was best een klusje om ze er bij sommige conventoren op hun plaats te krijgen. Alle ander leidingwerk is weggewerkt in de vloer en daar kom ik dus niet bij.
Is het heel veel gedoe om een soortgelijk printplaatje te maken waar de Nodemcu ESP8266 kan worden ingezet ipv de D1 mini die jij eerder gebruikte (als ik het goed begrijp)?
Dan kan ik gebruik maken van wat er al zit (duurzamer). Bovendien zonde om alles waar ik al in geinvesteerd heb weg te mikken
Draait de firmware ook op de Nodemcu ESP8266?
Interessant project!
Zelf draai ik al jaren een min of meer statische setup op mijn convectoren met in totaal 84 fans, verdeeld over 11 van de 17 convectoren door het hele huis (4 verdiepingen). De Fans zijn van verschillende types (PWM PST CO, Silent van beiden 92 mm en 140 mm) en draaien in de wintermaanden vrijwel 24/7 continu. Allemaal Arctic en ze zijn nog steeds allemaal prima. De langste is 2 x 12 x 92 mm PWM PST CO. Ik heb nog 4 x silent 140 mm op reserve liggen. Heb dit jaar 1 silent en 1 PWM PST CO vervangen omdat er een heel klein tikje in is gekomen.
Alle convectoren (en verdelers) zijn voorzien van een Nodemcu ESP 8266 met daarop ESPEasy. Aan die bordjes hangen twee of meer DS18B20 temperatuursensoren. AAN/UIT gaan ze met een W1401, de bandbreedte voor de snelheid kan ik instellen met een PWM controller die twee strings onafhankelijk van elkaar dan sturen.
De leads van de sensors heb ik 90 graden omgezet (zo kort mogelijk zonder de sensor te slopen). Ik kon die dan net aan met tyraps op een kleine stukje blote leiding van de aanvoer en retou van de converctor vast maken. De leads zijn in een drievoudige dupont connector geklemd en zo verbonden met de Nodemcu. Voeding komt van dezelfde voeding als de fans met tussenkomst van een Mini DC-DC stepdown Buck Converter.
De aanvoer en retour kan zo ik monitoren in Domoticz =>Influxdb=>Grafana. Dat ziet er dan bijvoorbeeld zo uit:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/obvID9M1cMjFoBhaiGTWGex6.jpg?f=user_large)
Hier is ook mooi te zien dat de cv vanmorgen de hybride warmtepomp even moest assisteren. Wat ik er niet mee kan is de boel op afstand sturen terwijl ik dat wel gaaf zou vinden
Nu ben ik al enige tijd op zoek hoe ik die Nodemcu ESP8266 zou kunnen gebruiken om de ventilatoren ook wat meer dynamisch aan te sturen waarbij ik ook vooral wil kunnen ingrijpen op het moment dat het geluid van de fans te veel oploopt. Eigenlijk dus precies wat jou oplossing doet.
Nu heb ik daar een aantal vragen over:
Welke temperatuursensoren gebruik jij?
Ik zou die namelijk graag willen laten zitten. Het was best een klusje om ze er bij sommige conventoren op hun plaats te krijgen. Alle ander leidingwerk is weggewerkt in de vloer en daar kom ik dus niet bij.
Is het heel veel gedoe om een soortgelijk printplaatje te maken waar de Nodemcu ESP8266 kan worden ingezet ipv de D1 mini die jij eerder gebruikte (als ik het goed begrijp)?
Dan kan ik gebruik maken van wat er al zit (duurzamer). Bovendien zonde om alles waar ik al in geinvesteerd heb weg te mikken
Draait de firmware ook op de Nodemcu ESP8266?
Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+/4B+|RFXcom rfxtrx433xl | UniFi netwerk | PVoutput 8.625 kWp
Mooi gemaakt! Ik heb zo niets kant en klaar liggen wat overweg kan met jouw sensoren, dus als je mijn printje wil gebruiken zul je toch de sensoren moeten vervangen ben ik bang. Je kunt de kabeltjes wel hergebruiken natuurlijk
Qua firmware kun je de open source variant gebruiken van mijn GitHub pagina, die draait op een ESP8266. Maar dan zul je alsnog de hardware zelf moeten maken..
[ Voor 15% gewijzigd door Bazz0847 op 21-01-2023 11:45 ]
Maker van de HeatMeister (voorheen HeatBooster) ventilatorsturing
Welke sensoren gebruik jij voor jou printje?
Zijn dat NTC 10K 1% B3850 thermistors?
Die heb ik nog een hele bos liggen met lange draad, maar die krijg ik nooit (goed) op de zelfde plek gemonteerd als de DS18B20
Over welke hardware gaat het dan behalve de ESP8266?
Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+/4B+|RFXcom rfxtrx433xl | UniFi netwerk | PVoutput 8.625 kWp
