Je zou een opstelling kunnen maken met een blok hout (of ander materiaal), en een gatenzaag van 140mm. Krijg je nette gaten, zeker als je er veel wil doen.mno schreef op woensdag 19 oktober 2022 @ 22:11:
Heeft iemand een goede tip om in de kunsstof hoekprofielen (Gamma/Karwei) de ronde uitsparingen voor de Arctic P14 fans gemakkelijk te snijden? Ik heb profielen van 3x3CM. Daar passen de P14 fans precies in maar de airflow wordt wel deels geblokkeerd door de profielen.
:strip_icc():strip_exif()/u/109013/crop5ebb9b611401c_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/17092/rpi.jpg?f=community)
158 scheelt 2 mm.
Het ligt eraan of deze tekening ook werkelijk zijn radiator is. Ander merk andere breedte.
Een CV-Ketel is een vlamkoeler en een radiator is een waterkoeler.
Ik moet het nog doen, in afwachting van het aansturingsmoduletje. Ik ben van plan om het er vlak onder te laten hangen. Zie een paar pagina’s terug in het topic, daar staan ook duidelijke afbeeldingen bij
/u/235752/paneel.JPG?f=community)
:strip_icc():strip_exif()/u/32546/crop5e623cef01555.jpeg?f=community)
Ik zit op het moment beetje van het poject te starten. Enige wat ik lastig kan terug vinden in het topic, is wat als je met het boardje an Bazz zo'n 15 pwm fans wilt aansturen, welke Y-kabls handig zijn... Handig dat ik gelijk bij Bazz dan 3A 12v Voeding kan kopen, maar 14 Y kabels vind ik dan wel weer wat duur worden
Ontwikkelaar van NPM library Gleamy
of je koopt Arctic pst fans, die kun je aan elkaar doorlussen heb je je die Y kabel niet nodig.:
Ik zit op het moment beetje van het poject te starten. Enige wat ik lastig kan terug vinden in het topic, is wat als je met het boardje an Bazz zo'n 15 pwm fans wilt aansturen, welke Y-kabls handig zijn... Handig dat ik gelijk bij Bazz dan 3A 12v Voeding kan kopen, maar 14 Y kabels vind ik dan wel weer wat duur worden
Dat was inderdaad de bedoeling.. ik dacht dat deze niet ge daisy chained konden worden. Weet niet of ze alle 15 aan elkaar kunnen worden gedaisy chained....
Maar thanks
dit wist ik niet.
[ Voor 15% gewijzigd door gitaarwerk op 21-10-2022 14:58 ]
Ontwikkelaar van NPM library Gleamy
Als je de arctic PST koopt, kun je ze doorlussen.:
[...]
Dat was inderdaad de bedoeling.. ik dacht dat deze niet ge daisy chained konden worden. Weet niet of ze alle 15 aan elkaar kunnen worden gedaisy chained....
Maar thanks
Zowaar, toch nog reactie van Arctic::
[...]
Anderhalve week en een reminder later, nog steeds geen reactie van Arctic
Hello
We state up to five is no problem
Your ARCTIC Team
Ik neem aan berekend op 100% en dan omlaag afgerond
:strip_icc():strip_exif()/u/8511/ronald_avatar.jpg?f=community){kind=avatar}
PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.
Mijn radiators is 200cm lang, zou graag 10 fans van 140mm gebruiken.:
[...]
Kun je nog een andere spanning kiezen.
https://www.allekabels.nl...sele-voedingsadapter.html
Ik dacht aan de Arctic p14 zonder pwm.
Denk dat het vermogen van een dergelijke adapter te laag gaat zijn?
0.12amp per fan X 10 = 1.2amp. Dan neem je die van 1500mA. Zelfde link.
Een CV-Ketel is een vlamkoeler en een radiator is een waterkoeler.
Oh bedankt!:
[...]
0.12amp per fan X 10 = 1.2amp. Dan neem je die van 1500mA. Zelfde link.
En deze werkt dan volgens mij ook met de relay die ik vond
Ik denk dat ik voor volgende combinatie ga:
https://www.amazon.de/-/n...smid=A3GDXKJII5H4OX&psc=1
https://www.amazon.de/gp/...?smid=AS2M4RZ2PZX0U&psc=1
Zou zo toch samen moeten werken dan?
Zou moeten werken ja. Je schakelt de voeding met je temperatuur relais.:
[...]
Oh bedankt!
En deze werkt dan volgens mij ook met de relay die ik vond
Ik denk dat ik voor volgende combinatie ga:
https://www.amazon.de/-/n...smid=A3GDXKJII5H4OX&psc=1
https://www.amazon.de/gp/...?smid=AS2M4RZ2PZX0U&psc=1
Zou zo toch samen moeten werken dan?
Je zou ook nog kunnen gaan voor iets als onderstaande:
ZK-MG (5-30V 5A) PWM fan controller
W3230 temp controller
Voordeel hiervan is dat je dan gewoon 12v voeding kunt gebruiken maar de snelheid van je fans traploos kunt regelen, in plaats van een snelheid
Mijn eigen project:
Convector put 240cm lang.
Ik heb besloten niet de hele put vol te leggen, het gaat erom de convectie te helpen, niet om een ventilator kachel te bouwen. Besloten om 8 120mm ventilatoren te plaatsen. Deze passen precies op de convector met nog wat ruimte voor bedrading.
Ik heb een zo goed mogelijke airflow tot noise ratio gezocht en kwam op de Noctua NF-S12A ULN 74m3/h bij 8.6dB. https://www.megekko.nl/pr...-120mm/Noctua-NF-S12A-ULN
Dit is geen pwm ventilator, maar omdat ze stil zijn mogen ze voor mij gewoon vol aan.
Ventilators worden geschakeld met een simpele kemo temperatuur switch die ik bij Conrad vond. https://www.conrad.nl/nl/...-v-dc-0-100-c-191249.html. De sensor steekt tussen de lamellen nabij de buis en is ingesteld op ongeveer 35 graden. Voor de zekerheid een zekering houder met glas zekeringetje toegevoegd in de 12V supply lijn.
Alles gemonteerd op een houten frame, afstand tussen radiator en ventilator is ongeveer 4cm.
Ik heb ook een kortere afstand geprobeerd door de ventilatoren aan de onderzijde van het latje te monteren maar dat leek de airflow te hinderen en resulteerde in voelbaar minder warmte. Tevens getest met de ruimte tussen de ventilatoren dicht te maken maar dat gaf geen positief effect.
:strip_exif()/f/image/8Qbgu4EulaEbM1c5jt3MlP56.jpg?f=fotoalbum_large)
:strip_exif()/f/image/Mw2MwsToBKaBHerXajFWr62P.jpg?f=fotoalbum_large)
:strip_exif()/f/image/XLtsSIXRSZdMIUGdcxsAwO3o.jpg?f=fotoalbum_large)
Dit met 60 graden ketel temperatuur werkt erg goed. Met het testen en de verwarming dus bewust op 23 graden om ze aan te laten springen warmt het voelbaar sneller op. Maar koud is het buiten nog niet geweest.
Ondertussen de ketel op 50 graden gezet en zien wat het effect gaat zijn.

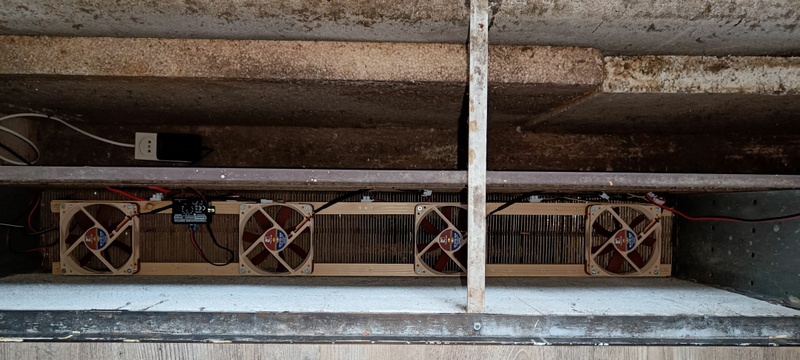

Convector put 240cm lang.
Ik heb besloten niet de hele put vol te leggen, het gaat erom de convectie te helpen, niet om een ventilator kachel te bouwen. Besloten om 8 120mm ventilatoren te plaatsen. Deze passen precies op de convector met nog wat ruimte voor bedrading.
Ik heb een zo goed mogelijke airflow tot noise ratio gezocht en kwam op de Noctua NF-S12A ULN 74m3/h bij 8.6dB. https://www.megekko.nl/pr...-120mm/Noctua-NF-S12A-ULN
Dit is geen pwm ventilator, maar omdat ze stil zijn mogen ze voor mij gewoon vol aan.

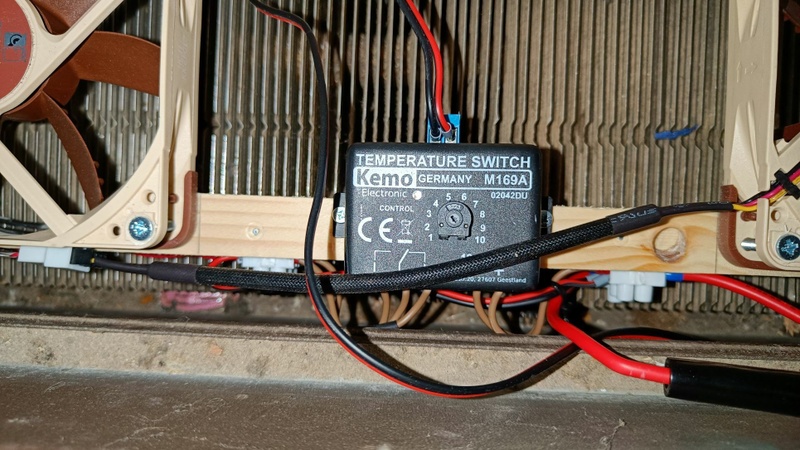

Ventilators worden geschakeld met een simpele kemo temperatuur switch die ik bij Conrad vond. https://www.conrad.nl/nl/...-v-dc-0-100-c-191249.html. De sensor steekt tussen de lamellen nabij de buis en is ingesteld op ongeveer 35 graden. Voor de zekerheid een zekering houder met glas zekeringetje toegevoegd in de 12V supply lijn.
Alles gemonteerd op een houten frame, afstand tussen radiator en ventilator is ongeveer 4cm.
Ik heb ook een kortere afstand geprobeerd door de ventilatoren aan de onderzijde van het latje te monteren maar dat leek de airflow te hinderen en resulteerde in voelbaar minder warmte. Tevens getest met de ruimte tussen de ventilatoren dicht te maken maar dat gaf geen positief effect.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/8Qbgu4EulaEbM1c5jt3MlP56.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Mw2MwsToBKaBHerXajFWr62P.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/XLtsSIXRSZdMIUGdcxsAwO3o.jpg?f=user_large)
Dit met 60 graden ketel temperatuur werkt erg goed. Met het testen en de verwarming dus bewust op 23 graden om ze aan te laten springen warmt het voelbaar sneller op. Maar koud is het buiten nog niet geweest.
Ondertussen de ketel op 50 graden gezet en zien wat het effect gaat zijn.
Ik heb 10*10mm profielen genomen, bij een 120mm fan kon ik nog net de schroefjes er in krijgen, en blokkeren ze niet zoveel. Anders gatenzaag, L profielen of tiewraps
Ik had eerst 20mm profiel, maar had geen zin in zagen..
Het kan een overweging zijn om dat plakje piepschuim te vervangen door een stevigere laag pir met alu film.:
[...]
Ha, op die manier.
De convector ligt aan de huiskamer zijde.
Niet alle ruimte vullen. De koude lucht moet aangezogen kunnen worden
Dan heb ik hier wat leesvoer voor je.:
[...]
Ha, op die manier.
De convector ligt aan de huiskamer zijde.
Ondanks de leeftijd van het document is dit nog steeds geldig.https://pure.tue.nl/ws/portalfiles/portal/4437111/606080.pdf
https://pure.tue.nl/ws/portalfiles/portal/4409990/606181.pdf
https://pure.tue.nl/ws/portalfiles/portal/4402976/606137.pdf
Kwam recent voorbij in, Gas besparen door middel van CV tuning deel III
Een CV-Ketel is een vlamkoeler en een radiator is een waterkoeler.
Bedankt hiervoor. Interessant leesvoer.:
[...]
Dan heb ik hier wat leesvoer voor je.
https://pure.tue.nl/ws/portalfiles/portal/4437111/606080.pdf
https://pure.tue.nl/ws/portalfiles/portal/4409990/606181.pdf
https://pure.tue.nl/ws/portalfiles/portal/4402976/606137.pdf
Kwam recent voorbij in, Gas besparen door middel van CV tuning deel III
Ik zie dat de woonkamer zijde van de radiator niet de beste optie is, maar zo is het ding nu eenmaal gebouwd. Het is al een oud ding, durf de leeftijd niet te schatten.
Verder is er maar 1 dwarsschot halverwege de put. Dat is eventueel redelijk eenvoudig aan te passen.
Echter, deze onderzoeken zijn gedaan met natuurlijke convectie. Het plaatsen van ventilatoren maakt het verhaal wellicht compleet anders.
Project 1 af van de zelfbouw. Voor een hangende (kleine) convectorradiator heb ik gebruik gemaakt van de smart controller van Heatfan, en 4 120mm fans gebruikt.
:strip_exif()/f/image/NL9dumSLVqmZS02y0ijNcdt8.jpg?f=fotoalbum_large)
:strip_exif()/f/image/ODxQ3LzougMcDhXxi35MpUlm.jpg?f=fotoalbum_large)
Eerst had ik 20x20mm profielen, maar dan moest ik veel extra rondjes gaan zagen voor de lucht doorlaat... dus nu heb ik een hoekprofiel van 10x10mm genomen, dat blokkeerde amper de opening en de schroefjes kunnen nog net in de rand. Gewoon om de boel bijeen te houden. tochtstrip er onder om trillingen niet aan de convector door te geven (wat ik begrijp kan epdm tochtstrip tot 120°C, dus zal wel goed gaan qua hitte). Een stukje 20mm profiel aan de zijkant om de snoeren weg te werken.
Voor de aansturing van gewone 3 pins fans (handiger met heatfan en andere voltage sturing leek mij): om Amazon te vermijden is er ook deze: [url] https://www.onlinekabelsh...-6x-3pin-fan-m-0-15-meter [/url]
Gebruikte fans wat cheapo, maar ik hoor ze los op maximum net, en in opstelling eigenlijk niet https://www.alternate.nl/...-fan/html/product/1613970
Nieuw van Heatfan: ik zag dat de smart controller nog wat goedkoper was geworden, maar dat ze nu ook een smart sensor van 13 euro hebben, zie https://heatfan.eu/product/heatfan-smart/ Deze is niet instelbaar, maar moduleert de snelheid wel. Scheelt heel wat zelfbouwtijd voor weinig geld.
Ik vroeg mij nog wel af hoeveel stroom de opstellingen nu eigenlijk gebruiken. Heatfan heeft het over ongeveer 1kWh per jaar. Mijn grotere fans van 0,12A zullen iets meer verbruiken wellicht, maar genereren duidelijk meer luchtstroom met weinig geluid. Het exacte verbruik van de controller en adapter in ruststand kon ik niet vinden.
Als ik kijk naar het stroomverbruik van de W1209 temperatuurmodule, dan zie ik daar max 35mA in rust. Lijkt niet veel, maar als je die een jaar stil laat staan dan is het al 3,68 kWh per jaar mijns inziens. Dat dus nog los van de fans, adapterverlies en verbruik bij relais aan van 65mA. Dan wordt de goedkopere zelfbouw optie op den duur minder voordelig lijkt mij, hebben anderen daar ook aan gerekend?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/NL9dumSLVqmZS02y0ijNcdt8.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ODxQ3LzougMcDhXxi35MpUlm.jpg?f=user_large)
Eerst had ik 20x20mm profielen, maar dan moest ik veel extra rondjes gaan zagen voor de lucht doorlaat... dus nu heb ik een hoekprofiel van 10x10mm genomen, dat blokkeerde amper de opening en de schroefjes kunnen nog net in de rand. Gewoon om de boel bijeen te houden. tochtstrip er onder om trillingen niet aan de convector door te geven (wat ik begrijp kan epdm tochtstrip tot 120°C, dus zal wel goed gaan qua hitte). Een stukje 20mm profiel aan de zijkant om de snoeren weg te werken.
Voor de aansturing van gewone 3 pins fans (handiger met heatfan en andere voltage sturing leek mij): om Amazon te vermijden is er ook deze: [url] https://www.onlinekabelsh...-6x-3pin-fan-m-0-15-meter [/url]
Gebruikte fans wat cheapo, maar ik hoor ze los op maximum net, en in opstelling eigenlijk niet https://www.alternate.nl/...-fan/html/product/1613970
Nieuw van Heatfan: ik zag dat de smart controller nog wat goedkoper was geworden, maar dat ze nu ook een smart sensor van 13 euro hebben, zie https://heatfan.eu/product/heatfan-smart/ Deze is niet instelbaar, maar moduleert de snelheid wel. Scheelt heel wat zelfbouwtijd voor weinig geld.
Ik vroeg mij nog wel af hoeveel stroom de opstellingen nu eigenlijk gebruiken. Heatfan heeft het over ongeveer 1kWh per jaar. Mijn grotere fans van 0,12A zullen iets meer verbruiken wellicht, maar genereren duidelijk meer luchtstroom met weinig geluid. Het exacte verbruik van de controller en adapter in ruststand kon ik niet vinden.
Als ik kijk naar het stroomverbruik van de W1209 temperatuurmodule, dan zie ik daar max 35mA in rust. Lijkt niet veel, maar als je die een jaar stil laat staan dan is het al 3,68 kWh per jaar mijns inziens. Dat dus nog los van de fans, adapterverlies en verbruik bij relais aan van 65mA. Dan wordt de goedkopere zelfbouw optie op den duur minder voordelig lijkt mij, hebben anderen daar ook aan gerekend?
Ik ben uiteindelijk toch de ronde uitsparingen gaan zagen met een ijzerzaagje en dat ging eigenlijk heel snel. Maar daarna alsnog een dremel multitool gehaald om het nog iets beter te maken. Dat was helemaal gemakkelijk.:
[...]
Ik heb 10*10mm profielen genomen, bij een 120mm fan kon ik nog net de schroefjes er in krijgen, en blokkeren ze niet zoveel. Anders gatenzaag, L profielen of tiewraps
Ik had eerst 20mm profiel, maar had geen zin in zagen..
Nu nog een beetje pielen om de bedrading van 6 P14 fans netjes weg te stoppen in het profiel.
Gewoon rösti
/u/1838494/crop6347d39ad5e2a_cropped.png?f=community)
Ik volg dit boeiend topic al even.
Ondertussen zelf ook aan de slag gegaan met alle handige en praktische tips hier.
Voor de P14's heb ook ik 30x30mm kunststof profielen gebruikt.
Door de profielen aan 1 zijde op een afstand van de fans te zetten ontstaat een 'kabelgootje' waar netjes de doorgeluste kabels in liggen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OBmh1XKrYKO6NXVAO3MHLXoo.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/qH3fu9JiMxFZHfIMoSfUuaMs.jpg?f=user_large)

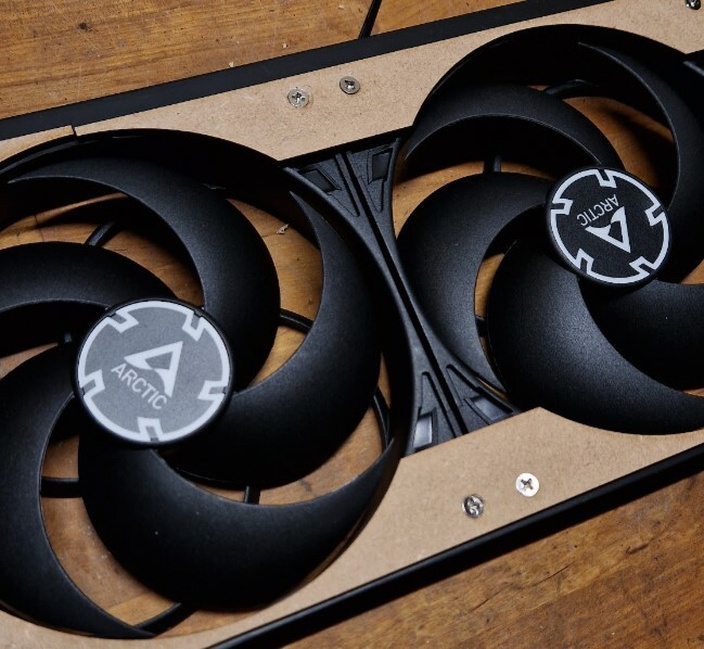

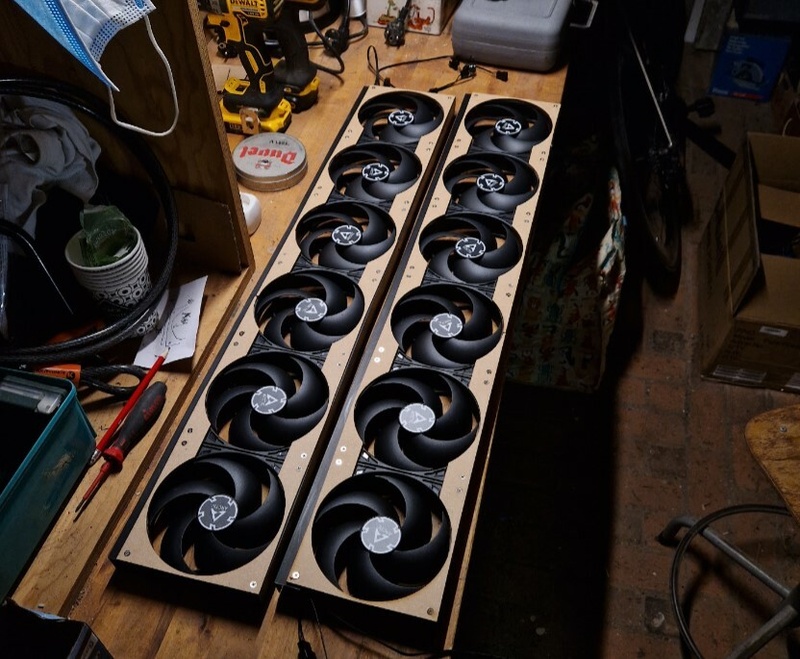

Met de lasercutter in 3mm MDF plaatjes met ronde uitsparingen gesneden zodat ik de profielen mooi kon aftekenen om ze met vervolgens met de dremel uit te halen.
Het MDF plaatje is onderaan toegevoegd om de opleg wat extra afstand te geven tussen de draaiende fans en de convectorvinnen zodat ze zeker niet gaan slepen.
Ik wacht nog even op modules van Bas hier en dan kunnen deze telkens per 2 sets van 6 fans op de 2m lange wandinbouwconvectoren hier (in afwachting van de sturing had ik al getest met de eenvoudige thermostaat en PWM controller, doet het eigenlijk ook prima).
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/YDnZxDqIPKI8whRHfbDYH3rs.jpg?f=user_large)
Heb in mijn bureau een Jaga Mini wand van 23 breedte, 28 hoogte en 280cm lengte. (MINW.02828021.133)
Heeft het nut hier ventilatoren op te voorzien? Jaga zelf voorziet hier geen DBH set voor, de afstand tussen de lamellen en de bovenzijde is ongeveer 5,5cm en de DBH van Jaga is 6cm dacht ik. Jaga stelt ook dat de minimumhoogte 35cm moet zijn om DBH toe te passen bij een type 21. Maar is dit enkel omdat hun DBH module er niet tussen past vanwege hoogte of dat het minder zou werken?
:strip_exif()/f/image/gAWNnmNV8LQsCySWOqXvpohH.jpg?f=fotoalbum_large)
:strip_exif()/f/image/kN5bFA6eGlr1d7NOXgJt44Eg.jpg?f=fotoalbum_large)
Heeft het nut hier ventilatoren op te voorzien? Jaga zelf voorziet hier geen DBH set voor, de afstand tussen de lamellen en de bovenzijde is ongeveer 5,5cm en de DBH van Jaga is 6cm dacht ik. Jaga stelt ook dat de minimumhoogte 35cm moet zijn om DBH toe te passen bij een type 21. Maar is dit enkel omdat hun DBH module er niet tussen past vanwege hoogte of dat het minder zou werken?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/gAWNnmNV8LQsCySWOqXvpohH.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/kN5bFA6eGlr1d7NOXgJt44Eg.jpg?f=user_large)
Ten eerste koppel je de boel niet aan buiten het stookseizoen. Ten tweede moet je die extra kWh’s afzetten tegen de bespaarde m3’s. En dan heb je echt geen sommetje op 3 cijfers achter de komma nodig
Dus eigenlijk werkt het toch niet zo goed
Maar zonder gekkigheid, ik heb daar wel over gedacht hoor, maarja, wat is precies het voordeel van een eenvoudiger alternatief? Iets van regeling en sensoren heb je altijd nodig, en de WiFi maakt dat je de regeling makkelijk in kunt stellen. Je hebt niet perse MQTT of WiFi nodig voor mijn bordje nu, hij werkt ook uitstekend en volledig configureerbaar zonder dat.
Ik lever hem tegenwoordig voorgeprogrammeerd en je kunt met de WiFi-hotspot van de module verbinden om de instellingen te wijzigen, dus je hebt zelfs geen eigen WiFi router oid nodig, het is dus al echt plug en play zoals jij het bedoelt. Maar: alles tweaken kán wel, als je wil
Ik kan wel een eenvoudigere versie maken, die kost dan misschien iets van 25 euro per printje ofzo. Is dat kleine prijsverschil het wel waard om die features te laten zitten en de configureerbaarheid te beperken? Als echte tweaker dacht ik van niet
gros van de kosten zit toch in de fans, adapters, kabeltjes etc.
[ Voor 49% gewijzigd door Bazz0847 op 25-10-2022 21:19 ]
Maker van de HeatMeister (voorheen HeatBooster) ventilatorsturing
Inderdaad werkt het niet perfect omdat hij de spanning naar de fan nooit zal uitschakelen.:
[...]
Dus eigenlijk werkt het toch niet zo goed
Maar zonder gekkigheid, ik heb daar wel over gedacht hoor, maarja, wat is precies het voordeel van een eenvoudiger alternatief? Iets van regeling en sensoren heb je altijd nodig, en de WiFi maakt dat je de regeling makkelijk in kunt stellen. Je hebt niet perse MQTT of WiFi nodig voor mijn bordje nu, hij werkt ook uitstekend en volledig configureerbaar zonder dat.
Ik lever hem tegenwoordig voorgeprogrammeerd en je kunt met de WiFi-hotspot van de module verbinden om de instellingen te wijzigen, dus je hebt zelfs geen eigen WiFi router oid nodig, het is dus al echt plug en play zoals jij het bedoelt. Maar: alles tweaken kán wel, als je wil
Ik kan wel een eenvoudigere versie maken, die kost dan misschien iets van 25 euro per printje ofzo. Is dat kleine prijsverschil het wel waard om die features te laten zitten en de configureerbaarheid te beperken? Als echte tweaker dacht ik van niet
Heb een andere besteld om eens te testen:
https://nl.aliexpress.com/item/1005004265470661.html
Deze heeft een modus die de spanning zou uitschakelen onder een bepaalde temp-setpoint.
Het leuke van deze aanpak is dat alles on board te regelen is.
Dit zou ik zien als een basic versie voor jouw module, alles on board, stand-alone.
Er van uitgaande dat de aliexpress module werkt, is het enige wat ik dan mis een DC-Jack en de juist PWM aansluiting.
Ps:
Kan je mij je website nog eens sturen per pm?
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Dat is echt precies wat mijn module doet als je hem in de zelfstandige modus zet, inclusief die DC-jack en PWM aansluiting, en alle instellingen zijn configureerbaar als je met de WiFi hotspot van de module verbindt met je telefoon
(die hotspot moet je met een knopje inschakelen, en schakelt vanzelf weer uit als je alles ingesteld hebt).Ik heb trouwens ook een brochure gemaakt, daarin staan wat screenshots van de interface, die kun je vinden op de productpagina van mijn webshop onder Downloads.
[ Voor 24% gewijzigd door Bazz0847 op 26-10-2022 13:22 ]
Maker van de HeatMeister (voorheen HeatBooster) ventilatorsturing
Nee hoor, is niet nodig, er zijn geen grote veranderingen
Maker van de HeatMeister (voorheen HeatBooster) ventilatorsturing

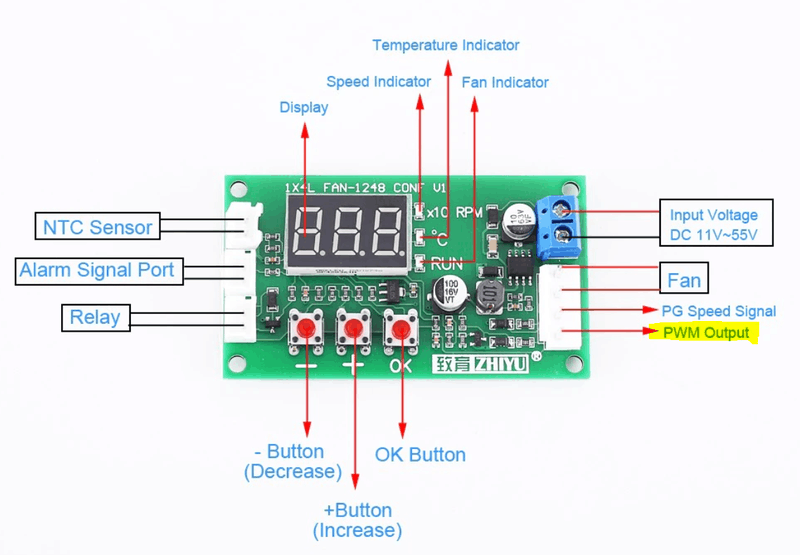

@Bazz0847 Is the PWM connection missing with this new board (https://nl.aliexpress.com/item/1005004265470661.html)?:
[...]
Dat is echt precies wat mijn module doet als je hem in de zelfstandige modus zet, inclusief die DC-jack en PWM aansluiting, en alle instellingen zijn configureerbaar als je met de WiFi hotspot van de module verbindt met je telefoon
Ik heb trouwens ook een brochure gemaakt, daarin staan wat screenshots van de interface, die kun je vinden op de productpagina van mijn webshop onder Downloads.
:fill(white):strip_exif()/f/image/KIgLXt40WNKnmGpTdKWYr0oN.png?f=user_large)
/u/65427/schreeuw.JPG?f=community)
Interessant topic! Is zelfbouw met ventilatoren ook geschikt om een normale radiator efficiënter te maken? Wij hebben een radiator van 40cm hoog en bijna 3m breed pal onder de vensterbank. De warmteafgifte is daardoor voor mijn gevoel verre van optimaal. Dit type heeft alleen tussen de achterste twee platen een enkele convector.

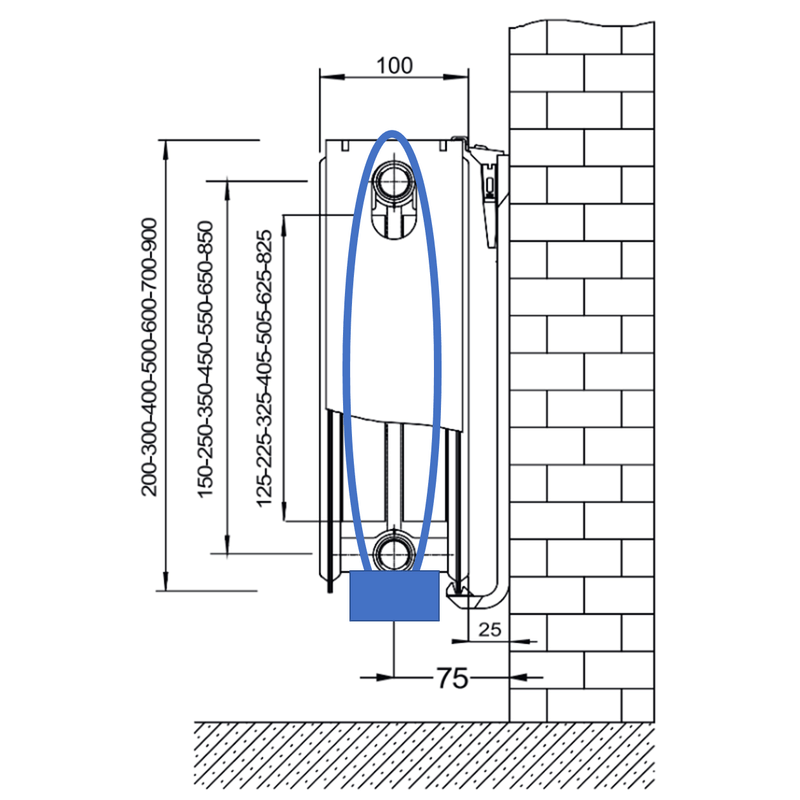

Onder de radiator is slechts 4,5cm beschikbaar, zou daar een serie ventilatoren passen en voldoende airflow kunnen genereren om wat meer warmte de kamer in te krijgen? Of kan ik beter op zoek naar een hele nieuwe radiator?
Onder de radiator is slechts 4,5cm beschikbaar, zou daar een serie ventilatoren passen en voldoende airflow kunnen genereren om wat meer warmte de kamer in te krijgen? Of kan ik beter op zoek naar een hele nieuwe radiator?
:fill(white):strip_exif()/f/image/bYVBK9KN3wCU5at1vQ4Q9uRw.png?f=user_large) | :fill(white):strip_exif()/f/image/JRl2x3c1qplJEgGIP2SiBkIc.png?f=user_large) | :fill(white):strip_exif()/f/image/rVnY8Yzi4ybXvdysuSl9ffJN.png?f=user_large) |
[ Voor 13% gewijzigd door Winnetou op 26-10-2022 21:43 ]
Die folgende Sendung ist für Zuschauer unter sechzehn Jahre nicht geeignet
:strip_icc():strip_exif()/u/275383/60x60.jpg?f=community)
:strip_icc():strip_exif()/u/485484/crop5a490c9bd85de_cropped.jpeg?f=community)
Gasloos sinds 12-2022 || Hoekhuis 1968 || WP: SUZ SWM80 VA || 300 l boiler || SOLAR: 2,1 kWp OZO / 2,4 kWp WNW (SolarEdge) + 3,6 kWp S (Solis)
Anoniem: 1004743
Je kan inderdaad een 70 mm ventilators plaatsen onder een T22 radiator.
Het is krap, maar lukt wel, als je ze op 5 a 6 volt laat lopen doen ze hun werk goed.
Bij 6 volt hoor je dat er iets draait, maar meer ook niet. wordt niet als storend ervaren.
Je komt dan eigenlijk terecht bij het speedcomfoor design, of iets dergelijks.
:strip_exif()/f/image/EEPM3P3HFfThrMu2407BWH02.jpg?f=fotoalbum_large)
Het is krap, maar lukt wel, als je ze op 5 a 6 volt laat lopen doen ze hun werk goed.
Bij 6 volt hoor je dat er iets draait, maar meer ook niet. wordt niet als storend ervaren.
Je komt dan eigenlijk terecht bij het speedcomfoor design, of iets dergelijks.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/EEPM3P3HFfThrMu2407BWH02.jpg?f=user_large)
Gasloos sinds 12-2022 || Hoekhuis 1968 || WP: SUZ SWM80 VA || 300 l boiler || SOLAR: 2,1 kWp OZO / 2,4 kWp WNW (SolarEdge) + 3,6 kWp S (Solis)
:strip_icc():strip_exif()/u/653196/crop566864f6b63f9_cropped.jpeg?f=community)
Ik ben ook van plan om een Jaga radiator te plaatsen en hier de module van @Bazz0847 + Arctic fans in te plaatsen. Maakt de hoogte van de radiator dan nog een groot verschil? Zo ja, is er een schatting hoeveel? Ik probeer MP een beetje af te speuren omdat ik geen zin heb €600 te betalen voor een nieuwe 1400mm x 600mm type 21.
Edit: op basis van de specs van Jaga Strada Hybrid is er geen enkel verschil... Klopt dat echt?
/f/image/DbXOXDCwILc8Tk30AxTfFCwa.png?f=fotoalbum_large)
Edit 2: Ik streef naar een vermogen van ongeveer 2700 watt (40 m3, 20 °C, 65W), die ik met 35 'C wil proberen te bereiken. De Jaga Tempo geeft 1400mm x 600mm, type 16 is 376W, type 21 is 502W. Tel daarbij 8 Heatbooster Fans bij op, dan komt het vermogen op ongeveer 2000W met 60% debiet. Als het echt heel koud is kan ik de stooklijn wel iets opvoeren naar 40 'C of de fans harder laten draaien.
Kortom, kan ik ook met een 30cm hoge Type 16 (twin) Jaga uit de voeten? Of is het beter om met fans te kiezen voor een 60cm?
Edit: op basis van de specs van Jaga Strada Hybrid is er geen enkel verschil... Klopt dat echt?
:fill(white):strip_exif()/f/image/DbXOXDCwILc8Tk30AxTfFCwa.png?f=user_large)
Edit 2: Ik streef naar een vermogen van ongeveer 2700 watt (40 m3, 20 °C, 65W), die ik met 35 'C wil proberen te bereiken. De Jaga Tempo geeft 1400mm x 600mm, type 16 is 376W, type 21 is 502W. Tel daarbij 8 Heatbooster Fans bij op, dan komt het vermogen op ongeveer 2000W met 60% debiet. Als het echt heel koud is kan ik de stooklijn wel iets opvoeren naar 40 'C of de fans harder laten draaien.
Kortom, kan ik ook met een 30cm hoge Type 16 (twin) Jaga uit de voeten? Of is het beter om met fans te kiezen voor een 60cm?
[ Voor 64% gewijzigd door herofruit op 31-10-2022 21:09 ]
Bij deze::
[...]
Ik ben wel benieuwd naar hoe je uiteindelijke resultaat er uit gaat zien.
Hier ook aan de slag gegaan met de eerste zelfbouw DBE. Op basis van het printje van Bazz0847 en een 5-pack Arctic P14 PWM PST.
Eerste 'module' zit nu op een radiator type 33 van 140cm lang en 40 cm hoog.
Verdere onderdelen: kunstof hoekstrip 30x30x2600., beetje hobbylijm en wat tie-wraps.
Het idee was om de hele set met sterke magneten eronder te 'plakken', helaas glijd dit toch iets naar beneden waardoor er een kleine opening te zien is van ver af. Uiteindelijk toch nog met 2 touwtjes door de radiator heen vastgebonden. Klinkt allemaal een beetje net niet, maar je ziet er niks van en het is super strak (WAF approved).
Ik ben trouwens ook heel erg te spreken over de module van Bazz0847. Hiervoor kun je echt niet alles uit zoeken, bij elkaar zoeken, solderen en bedraden enz. enz. Fantastische alles-in-1 oplossing met een goede handleiding en zeer gebruiktvriendelijk.
Helaas heb ik qua temperaturen nog niks kunnen testen, de verwarming is nog niet aan geweest.
Daarbij was het ook zeker niet echt noodzakelijk om dit alles te bouwen, maar alle beetjes helpen.
:strip_icc():strip_exif()/u/62646/crop55f68ca81d160_cropped.jpeg?f=community)
Niet helemaal waar, zie mijn bericht hierboven. Het kan wel!
Maker van de HeatMeister (voorheen HeatBooster) ventilatorsturing
ah goed om te weten. maar het is dan wel of uit of 100% aan in dat geval? dat is wellicht niet heel wenselijk qua geluid?:
[...]
Niet helemaal waar, zie mijn bericht hierboven. Het kan wel!
Hoi Nachtschade!
Ik begrijp je volledig. Persoonlijk verwacht ik dat je het beste resultaat hebt als je de ventilatoren verdeeld over de gehele lengte van de radiator. Dus niet gecentreerd op 1 of 2 locaties.
De reden dat de commerciële dit niet hebben heeft denk ik puur met de kosten te maken. Als je 1 bak maakt met 3 ventilatoren is dat veel goedkoper dan 3 aparte bakjes.
Mijn oplossing is best simpel, ik heb radiators met een rooster daarboven. Dit rooster verwijder ik even. Dan verdeel ik de ventilatoren over de gehele radiator (In mijn geval 10 stuks over 2400 mm) en maak ik ze vast met geschakelde tie-rips (witte/doorzichtige) die dus in principe een rondje maken over de "fins". Op deze wijze kan ik ze per stuk vast maken en zitten ze direct vast tegen de onderkant (Ik heb T22).
Als er dan 1 kapot blijkt te zijn kan ik deze ook makkelijk vervangen.
Snelle schets ter verduidelijking:
/f/image/ER30wKwZum2PCNXX9yoUys3N.png?f=fotoalbum_large)
Ik begrijp je volledig. Persoonlijk verwacht ik dat je het beste resultaat hebt als je de ventilatoren verdeeld over de gehele lengte van de radiator. Dus niet gecentreerd op 1 of 2 locaties.
De reden dat de commerciële dit niet hebben heeft denk ik puur met de kosten te maken. Als je 1 bak maakt met 3 ventilatoren is dat veel goedkoper dan 3 aparte bakjes.
Mijn oplossing is best simpel, ik heb radiators met een rooster daarboven. Dit rooster verwijder ik even. Dan verdeel ik de ventilatoren over de gehele radiator (In mijn geval 10 stuks over 2400 mm) en maak ik ze vast met geschakelde tie-rips (witte/doorzichtige) die dus in principe een rondje maken over de "fins". Op deze wijze kan ik ze per stuk vast maken en zitten ze direct vast tegen de onderkant (Ik heb T22).
Als er dan 1 kapot blijkt te zijn kan ik deze ook makkelijk vervangen.
Snelle schets ter verduidelijking:
:strip_exif()/f/image/ER30wKwZum2PCNXX9yoUys3N.png?f=user_large)
Gasloos sinds 12-2022 || Hoekhuis 1968 || WP: SUZ SWM80 VA || 300 l boiler || SOLAR: 2,1 kWp OZO / 2,4 kWp WNW (SolarEdge) + 3,6 kWp S (Solis)
Hoi,
Ik heb net de extra kabels binnen om de Artic fans door te koppelen. Maar nu valt mij op dat de kabel naar de fan zelf 4 draads is, maar dat de doorkoppeling maar 3 draden heeft. Dit is ook te zien op de website van Arctic:
:fill(white):strip_exif()/f/image/nBYcaQKkwbmMTnKEuwaMxAhC.png?f=user_large)
Zijn er meer mensen die de Arctic PST hebben en deze hebben doorgekoppeld? Gaat dit goed?
En andere vraag, Wat is de laagste temperatuur die jullie hebben bereikt als warm water aanvoer?
Ik heb net de extra kabels binnen om de Artic fans door te koppelen. Maar nu valt mij op dat de kabel naar de fan zelf 4 draads is, maar dat de doorkoppeling maar 3 draden heeft. Dit is ook te zien op de website van Arctic:
Zijn er meer mensen die de Arctic PST hebben en deze hebben doorgekoppeld? Gaat dit goed?
En andere vraag, Wat is de laagste temperatuur die jullie hebben bereikt als warm water aanvoer?
Gasloos sinds 12-2022 || Hoekhuis 1968 || WP: SUZ SWM80 VA || 300 l boiler || SOLAR: 2,1 kWp OZO / 2,4 kWp WNW (SolarEdge) + 3,6 kWp S (Solis)
:strip_icc():strip_exif()/u/56403/cookiemonster.jpg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9vE6JrJoEoUX0CbQSF2varK3.jpg?f=user_large)
Wij hebben deze grote radiator, zou het nut hebben om aan de voorkant fans te monteren die de warme lucht de woon kamer inblazen? Of beter aantal fans in de bovenkant monteren?
[ Voor 4% gewijzigd door sniperxnl op 06-11-2022 15:23 ]
