LTV: Deel hier je Jaga DBE zelfbouw ervaringen

Pagina: 1 ... 16 17 18 Laatste
Acties:

Onderwerpen


  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Die biikomstigheid .....zorgt er wel voor dat de radiator die "gekoeld" wordt sneller en meer warmte bij de lage T-aanvoer kan leveren, immers je wilt meer convectie bijdrage van de radiator omdat door de lage T-aanvoer de stralingsnorm bijdrage flink afgenomen is. Maw eea is niet los te koppelen en is iig in mijn perceptie iets dat bij de hoofdzaak hoort, dus niet los van elkaar te zien.

@AnneTweaks Wat de werkelijke situatie is weet ik ook niet, een ding is wel zeker, warme lucht stijgt altijd. De platjes waar je warme lucht loodrecht laten zakken, kun je dat toelichten, normaliter kan dat alleen afgekoelde lucht zijn.
Wat ik er van begrijp zit het grootste voordeel hem in het (kunnen) verlagen van de CV tempratuur (of zelfs het helemaal overschakelen op bv een lucht warmte pomp), bijvoorbeeld van 80C naar 45C.
Bij het gebruik van normale radiatoren zal dat echter tot gevolg (kunnen?) hebben dat het comfort omlaag gaat.

Ik neem aan dat het verlaagde comfort dan vooral zit in de verminderde stralingswarmte alswel het minder ver de ruimte in komen van de circulatie warmte.
Op zich klopt dit, minder stralingswarmte, dus moet je zorgen, zoals ik hierboven ook al schreef, dat je meer convectie krijgt. Dus de radiator gaat afkoelen, dus de T-afvoer ook, en meer dan zonder de fan bij die lage-T dus... kan de ketel dit weer opwarmen, die krijgt dan simpelweg vaker per uur de tijd omdat te doen.
Zou je dit allemaal niet doen dan zou het opwarmen van de ruimte door de ketel een stuk trager gaan, simpel omdat de radiatoren zonder de fans met een lagere stralingswarmte en een convectie die niet veel voor stelt, de warmte simpel weg niet af kunnen staan, de T-afvoer zal dus hoger zijn dan met de fans...

Het water-debiet verhogen heeft alleen zin als je dit combineert met de fans als je bij lage-T systemen wit blijven. Waar het optimum zit weet ik niet. Dan moet je de pompsnelheid apart kunnen regelen en alles meten.... waarbij de je buiten temperatuur niet in de hand hebt......dat maakt het best lastig, typisch iets om onder laboratorium condities te doen en niet handig thuis.

route99 wijzigde deze reactie 03-02-2019 11:25 (68%)


  • Resistor
  • Registratie: april 2001
  • Niet online
En plaatjes:

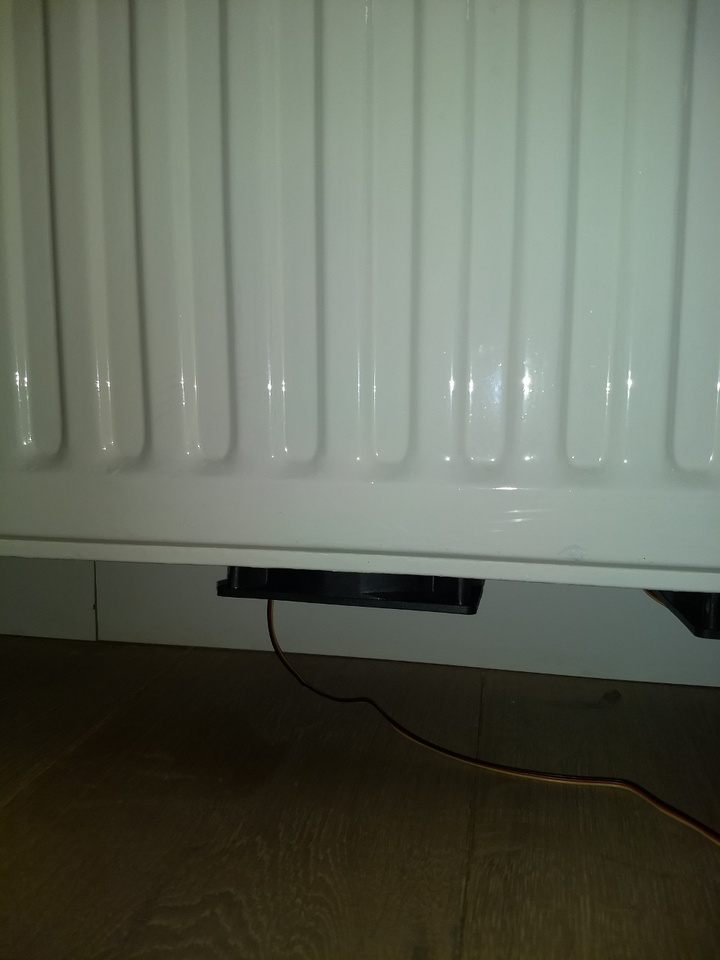

Mijn booster. 5 Noctua NF-S12A 120mm ventilatoren in een frame van L en rechte profielen. Zoals ze ziet staan 2 poten scheef, en heeft het een raar uitsteeksel.


Conrad 12V/2250mA voeding, met daarop geplakt een STC-1000 thermostaat en een pricewatch: Noctua NA-FC1 PWM Fan Controller . Blokje rechtsachter is een ferrietring die bij de voeding aan het snoer zat. Ook maar vastgeplakt. Is 30,5°C omdat ik de sensor even vast heb gehouden om hem te laten schakelen (en dus de PWM controller aan gaat)


En in de natuurlijke omgeving. Nu ook te zien waarom de poten zo raar zijn ;) om de plinten heen, en om de buizen zodat de ventilatoren zo ver mogelijk naar links zitten, uit het zicht. Als de bank op de normale plek staat is er vanuit een normale kijkhoek niets van te zien.
Sensor zit met een warmtegeleidende pad op de toevoer van de radiator geplakt met isolatietape, schakelt in als de temperatuur hoger is dan 30,5°C, schakelt weer uit als de temperatuur onder de 30°C zakt.

Er gaat nog een 2e ventilatorset komen, maar die komt aan de zelfde controller, achter dat tafeltje (en naast mijn stoel) zit een 45cm radiatortje die ik onzichtbaar van een booster kan voorzien. Gaat verder niet fotowaardig worden denk ik, zelfde idee als de eerste, maar dan met 3 ventilatoren en 4cm tussenruimte.

Als het niet met een hamer te repareren is, is het een elektrisch probleem.


  • LinuxMan
  • Registratie: september 2000
  • Laatst online: 23:11
AnneTweaks schreef op zondag 3 februari 2019 @ 05:49:
Wat ik er van begrijp zit het grootste voordeel hem in het (kunnen) verlagen van de CV tempratuur (of zelfs het helemaal overschakelen op bv een lucht warmte pomp), bijvoorbeeld van 80C naar 45C.
Bij het gebruik van normale radiatoren zal dat echter tot gevolg (kunnen?) hebben dat het comfort omlaag gaat.

Ik neem aan dat het verlaagde comfort dan vooral zit in de verminderde stralingswarmte alswel het minder ver de ruimte in komen van de circulatie warmte.
De overdrachtscapaciteit van de radiator neemt gewoonweg toe. De snelheid van warmte-overdracht wordt bepaald door het temperatuurverschil tussen de lucht tussen de platen/vinnen van de radiator en de temperatuur van de radiator. Als je de warme lucht meteen er uit blaast en koude lucht er in blaast, neemt de netto warmte-overdracht toe.

Dus je radiator gedraagt zich alsof er een veel grotere radiator staat. Tot op heden geen verlies aan comfort, je kamer warmt nu gewoon sneller op.

Maar: je kunt nu ook de aanvoertemperatuur van je CV terugschroeven, want met een grotere radiatorcapaciteit is dat haalbaar (en dat is goed voor het rendement van je CV installatie). En dan heb je met name minder straling. Of het comfort verandert doordat minder warme lucht met convectie minder ver komt vraag ik me af.

  • balk
  • Registratie: januari 2000
  • Laatst online: 21-04 08:25
AnneTweaks schreef op zondag 3 februari 2019 @ 05:49:
Hallo Tweakers,

<...>

Echter, de geforceerde circulatie zal geen effect hebben op de snelheid waarmee de radiator de lucht opwarmt.
Want aan de warmte uitwissel eigenschappen van de radiator noch de lucht wordt iets veranderd.

<...>

Anne.
Er verandert wel iets door de ventilatoren.
1. Door een hogere snelheid zal er meer turbulentie ontstaan.
2. Daardoor zal het dunne laagje opgewarmde lucht dat tegen de radiator of convector zit worden verstoord en worden ververst door een kouder laagje lucht.
3. Omdat warmteoverdracht sneller gaat bij een hoger temperatuurverschil zal dit plakje koudere lucht meer warmte opnemen dat het warme plakje wat er vlak daarvoor nog zat.
4. Het voorheen koude laagje lucht is nu opgewarmd
5. Turbulentie blijft doorgaan. Goto 2.

Bij een hoge CV temperatuur is er meer natuurlijke trek door de radiator/convector omdat er gewoonweg een hoger temperatuurverschil is tussen lucht en water. Bij lage temperatuurverwarming is die trek een stuk minder waardoor de radiator minder efficient is. Door geforceerde luchtstroming help je de natuurlijke trek een handje en is er meer warmte overdracht.

Even een gedachtenexperiment:
A) Oude situatie. CV warmt water op tot 80 graden. CV pomp staat op vaste snelheid. Het water verlaat de radiator met 60°C. Je hebt dan 20°C temperatuurverschil. De warmte capaciteit van water is 4.2 joule/gram.°C. Voor elke gram water die verpompt wordt zal er dus 20*4,2 = 84,0 Joule de woonkamer ingeslingerd worden.

B ) Nieuwe situatie: je hebt de maximale aanvoertemperatuur verlaagd naar 60°C. CV pomp staat nog steeds op dezelfde snelheid en er komen dus even veel grammen water per seconde door de radiator. Door beperktere trek en door beperkter temperatuur verschil zal de warmte overdracht veel minder zijn en verlaat het water de radiator met 50°C. Dat is 10°C verschil ipv 20°C. Nu wordt er dus 10*4,2 = 42,0 Joule per gram water die langs komt de kamer in geslingerd. En dus doet de ketel ook maar 50% van z'n eerdere capaciteit.

Door turbulentie werkt warmteoverdracht een stuk beter. Op die manier worden ook industriële luchtkoelers en aircos wel gestuurd. Is er meer vraag naar koeling dan gaat de fan harder draaien en werkt het ding harder. B)

Door de ventilatoren verandert er dus wel iets aan de radiator: hij wordt efficiënter en dat is precies wat Speedcomfort ook claimt.

  • Marc Vi.
  • Registratie: augustus 2007
  • Laatst online: 07-03 14:20
In totaal heb ik in mijn woonkamer 7,0 m Jaga convectoren in putten! Daarop leg in in totaal 30 fans van 12 cm, verdeeld over 3 units. Dit betekent dat 30 x 12 = 3,60 cm is belegd met fans en 3,40 cm dus nog "open" is. Mijn vraag is nu of het zin heeft het aantal fans uit te breiden naar 50?? Er wordt door deze 30 fans al een behoorlijke luchtstroom gegenereerd.

Ik heb een houten frame gemaakt en zwart geschilderd. Daarop heb ik ongeveer op dezelfde wijze als "Resistor" de fans gemonteerd met dat verschil dat ik de fans heb opgehangen aan anti-vibratie mounts.
Deze frames met fans staan bovenop de convectoren.

Voor het aan/uit schakelen van een unit gebruik ik een gemodificeerde thermostaatschakelaar van Velleman MK138/VM137 en voor het toerental een zelf gebouwde PWM schakeling. Het kan overigens simpeler.

Ik wil graag foto's laten zien. Hoe doe ik dat?

  • Freakster86
  • Registratie: september 2009
  • Nu online
Ik zag laatst een aanbieding en was toch wel geïntrigeerd door het idee. De radiatoren in de woning van mijn vriendin zijn eigenlijk niet afdoende om het goed warm te krijgen, althans de warmte verspreid zich onvoldoende. In combinatie met radiatorfolie/vloerisolatie achter de verwarming leek dit mij toch wel een leuke oplossing te zijn. Maar ja, veel te duur. En dan linkt iemand daar naar een topic hier :)

Heb al e.e.a. doorgenomen. Hier hangen standaard radiatoren en wil het eerst gaan testen bij mezelf. Mijn radiator is 260cm breed en hangt (van de voorkant gemeten) ongeveer 14cm van de muur af. De oplossing van @route99 met cellenbetonprofielen lijkt mij ideaal en wil dus eigenlijk dat idee ook gebruiken als dat mag O+

Het idee is dus als volgt nu:
2x 260cm bij 70mm cellenbetonprofielen onder de radiator
9 Arctic F12 PWM fans
Nog iets boven de verwarming om de lucht de kamer in te sturen
Electronica dingen moet ik nog even uitzoeken.

Zat eerst nog naar 62mm fans te kijken, omdat dat precies onder de verwarming zou passen. Maar het idee is dat met 120mm fans ook de lucht achter de radiator niet blijft hangen.

Paar vraagjes omtrent het ontwerp @route99
  1. Hoe goed werkt de bevestiging met magneetjes? 1 profielbreedte = de radiator hier, en dus perfect.
  2. Hoe heb je de profielen aan elkaar bevestigd? Tirerips? Kan het niet goed zien op je foto's.
  3. Hoe is de stabiliteit van het geheel? Heb je het nog moeten versterken?
  4. Hoe heb je de fans precies gemonteerd? Soort trechter-achtig iets zie ik op je foto's?
En een algemeen vraagje:
Hebben jullie ook iets gedaan tegen het stof? Filter/rooster aan onderkant of zo ?

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Goed bezig.... ik heb nu F9 maar wrs had het nog iets groter kunnnen, maar in het begin ben je wat voor zichtig. Je wilt ook niet dat het aan de voorzijde uit steekt. Aan de achterkant is het wat krap en lastig te meten of de defintieve vorm dan wel past door alles wat er al daar zit.
cellenbetonprofielen lijkt mij ideaal en wil dus eigenlijk dat idee ook gebruiken als dat mag
Doen.. hoe meer zielen die het gebruiken hoe meer vreugde, neen ik heb geen patent aangevraagd.. ;)
Maar de vorm leent zich er prefect voor en het is spot goedkoop...

Deze is technisch ook mooi maar hij staat daar uit het zicht (wat daar ook toegelicht is), het uiterlijk is minder maar dat maakt dan dus niet uit.
Resistor in "LTV: Deel hier je Jaga DBE zelfbouw ervaringen"
Nog iets boven de verwarming om de lucht de kamer in te sturen
Waarom er boven en niet er onder?
Zat eerst nog naar 62mm fans te kijken, omdat dat precies onder de verwarming zou passen. Maar het idee is dat met 120mm fans ook de lucht achter de radiator niet blijft hangen.
Ik ga dit niet ontkennen... O-)
Plus: de grotere fans kun je op veel lagere toeren laten draaien en die zijn bijna altijd een stuk stiller.
Hoe goed werkt de bevestiging met magneetjes? 1 profielbreedte = de radiator hier, en dus perfect.
Daar ben ik nu mee bezig. De Speedtherms hebben het ook en ik verwacht dat ik met 6-8 magneetjes ok ben.
Hoe heb je de profielen aan elkaar bevestigd? Tirerips? Kan het niet goed zien op je foto's.
Niet dus... Ik heb de fans in de hoeken waar nog plastic zit op alle 4 de hoeken van de fan met dubbelzijdig plakband vast gezet op het plastic. Voor de "deksel" geldt hetzelfde. Volgens mij houdt de boel voldoende bij elkaar, bij 12 of 14 cm fans weet ik dat niet omdat de bak maar 10 cm breed is en dan heb je de stabiliteit daarvan als prima basis.
Dat heb ik in een kleine test opstelling met 3 fans getest en was prima.
Ben nu dus aan het afronden met de 9 fans unit, maar ik verwacht het niet anders dat het ok komt.
Hoe is de stabiliteit van het geheel? Heb je het nog moeten versterken?
Met de F9 fans is dat niet nodig mits je 3 of liever 4 ophangpunten kiest (bij mij de magneetjes).
Bij de 200 mm fans in de voorkamer moet ik wrs wel gaan versterken, ik denk erover om in de middenlijn (want ik heb er 2 betoncellen bakken naast elkaar gemonteerd, zie eerdere foto's), te versteken met dunne latjes die ik op hun zij kant zet (oude truc bestaat al heel lang). Om daar Alu-profielen voor te nemen vind ik te duur. Heb ook nog een paar van die houten latjes liggen duurzaam opgebruiken...
Hoe heb je de fans precies gemonteerd? Soort trechter-achtig iets zie ik op je foto's?
Met dubbelzijdige tape, zie detail foto van de test opzet.
Als de deksel er op zit ziet het er uit als op de 2e foto, in detail.
In de test opzet had ik nog de prima Arctive F9 maar de Noctua die later binnen kwamen bleek n toch beter (minder lawaai en minder stroomverbruik)

Het kabel management heb ik met deze kabel voor LED's gedaan.

De verbindingen zal ik nog en foto posten, maar elke 3 fans heb ik op simpel experimenteerbord een stekker-hubje gemaakt zodat ik de stekkers van de fans er zo op kon prikken. Het kabel management zorgt ervoor dat de handel door loopt. Ik heb dus 3 hubjes erin zitten, zelf maak kosten daarvan <5 euro?
Heb maar ca 25% van het experimenteerbord gebruikt, had het toevallig niet meer liggen..
Totale kosten 15 euro waarvan ik nog de helft v/h materiaal minimaal over heb. Deze spullen die over zijn gebruik ik ook nog, das allemaal algemeen spul, niks duur of super speciaal, das de uitdaging... Geschikt voor een volgende klus.

De PWM regeling heb ik met de rubbertjes v/d 200mm fans vast gezet op de bodem van de constructie.
Alles is verder van kunststof, dus elektrisch super veilig, geen kans op kortsluitingen.

Meer details foto's next weekend? (of eerder als het lukt).

Hopelijk eea duidelijker, anders vraag maar...


  • AnneTweaks
  • Registratie: mei 2007
  • Laatst online: 20-04 12:38
Ok, als ik het goed volg is dus stelling dat door de geforceerde circulatie de lucht tussen de verwarmingsplaten eerder afkoelt en omdat de geleiding afneemt bij toenemende temperatuur je hierdoor het verwarmend vermogen van de radiator vergroot.
De vraag blijft of het effect significant gaat zijn. Maar dat is eigenlijk alleen door het te meten goed te bepalen.

Aan de andere kant boeit dat ook niet: zolang het ervaren comfort hetzelfde is bij een verlaagde belasting van je systeem is er al winst.

@route99 Ik heb de plaatjes aangepast zodat de dalende lucht nu geel is en de temperatuur op de bodem blauw ;P

Ik neem trouwens aan dat met 'T-aanvoer' en 'T-afvoer' de aanvoer temperatuur in de CV leiding van de radiator wordt bedoeld.
Ik dacht daarnaast dat met debiet de warmte verplaatsing werd bedoeld, maar mss wordt daar de water verplaatsing in de radiator mee bedoeld?

BIj het gedachten experiment van balk snap ik nog niet hoe ik de kamer kan opwarmen tot 20C als de circulerende lucht maar 10C is. Of wordt er dan van uitgegaan dat de lucht na een aantal keer door de radiator te zijn geblazen meer dan 10C is geworden?

Dit verhaal kan ik ook nog niet helemaal rijmen met het stukje van route99 dat er op neer lijkt te komen dat het verschil tussen t-aanvoer en t-afvoer door het gebruik van geforceerde circulatie juist groter is?
Nog een beetje verwarremd dus ;)


Nog een 2 na laatste punt voor vandaag ;)

Hebben jullie je kamerthermostaat uit gezet (of verplaatst)?
Want als die 'gewoon' blijft werken zal die toch als de kamer sneller op temperatuur is gekomen de boel stil leggen en is er geen sprake meer van min of meer constante aanvoer tbv de lage temperatuur verwarming?

En als 1 na laatste:
ik neem aan dat de schakelingen nu bestaan uit aan/uit schakelingen die reageren op de ??? temperatuur van de radiator.
en in sommige gevallen een PWM schakeling, in andere gevallen een 'vaste' schakeling om de ventilatoren op het gewenste toerental te laten draaien.
Waarbij 'gewenst' naar ik aanneem zo hard mogelijk is zonder dat het geluid te horen is/storend is.

Wat ik nog niet het gezien/gelezen is een opstelling waarbij verschillende maten/capaciteit fans worden gebruikt of dezelfde fans maar dan op verschillende snelheden in 1 opstelling.
Logischerwijs zou je daarmee een nog betere 'vulling' van de ruimte met de geforceerde lucht krijgen omdat alle lucht dan niet allemaal op x meter van de radiator neerdaalt.
Iets wat bij een 'domme' radiator wel het geval zal zijn.

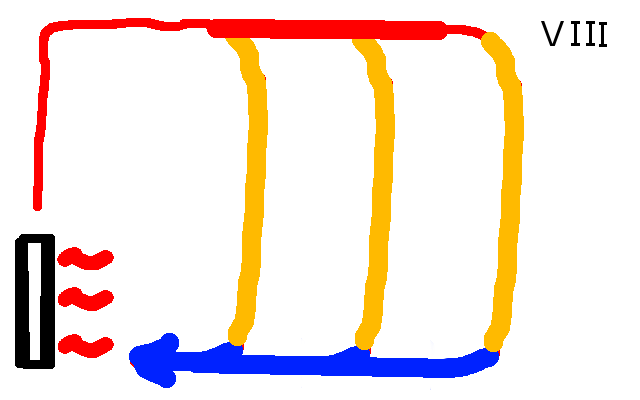

Zie plaatje VIII


Anne.

Anne (m) - Verbruik: 9500->6100kWh/j - 3000->1970m3/j - 210->66lL/j - Aquasol LB 90 2,3m2 3,8GJ - Allmess MK MaXX - 55m2 Groendak - Dak&Vloer isolatie - Elga - 3000Wp


  • Freakster86
  • Registratie: september 2009
  • Nu online
route99 schreef op maandag 4 februari 2019 @ 19:43:
[...]
Doen.. hoe meer zielen die het gebruiken hoe meer vreugde, neen ik heb geen patent aangevraagd.. ;)
Maar de vorm leent zich er prefect voor en het is spot goedkoop...

Deze is technisch ook mooi maar hij staat daar uit het zicht (wat daar ook toegelicht is), het uiterlijk is minder maar dat maakt dan dus niet uit.
Resistor in "LTV: Deel hier je Jaga DBE zelfbouw ervaringen"
Ik denk dat ik het toch anders ga doen. Voornamelijk omdat die profielen niet in 120/140mm breedte zijn te verkrijgen en dat dus weer extra werk kost met monteren e.d. Het geheel moet ook van de grond zitten, een staand frame gaat het niet worden. Zit nu aan het volgende te denken (moet het nog even uittekenen):

De verwarming hangt op 3 punten aan de muur. In plaats van 1 lange, wil ik nu 2 kortere (117cm breed) maken. Zo is het makkelijker te hanteren, verplaatsen én goedkoper te fabriceren:
- MDF 4mm plaat (122x61) in stroken van 117x14 laten zagen (goed voor 4 plankjes)
- Gaten voor de ventilatoren (inclusief de 4 gaten voor montage)
- 9 grote gaten in totaal en dan 3 of 5 daarvan gebruiken voor 120mm fans
- Fans monteren met rubber mounts waarbij ik het middelste ringetje van de 3 weg snij zodat ze in de 4mm dikke plank passen.
- Die rubbertjes houden aan de onderkant dan gelijk een filter vast. Zoiets als dit.
- Aan de voorkant van de plank een L-profiel (10 bij 40mm). Met dubbelzijdige tape op de 10mm kant en aan de onderkant van de mdf plank monteren.
- Magneettape van 10mm breed op de 40mm zijde.
- Achter op de hoeken een gaatje boren en met tiewraps ophangen aan de montage punten van de verwarming.

Electronica moet ik nog uitzoeken/uitdenken, maar de constructie an sich kost misschien 5 euro per plank. Het geheel is dan licht, zit aan de achterkant gefixeerd, maar is snel te verwijderen en kan door de magneettape ook gemakkelijk naar beneden geklapt worden voor schoonmaak of andere dingen.
route99 schreef op maandag 4 februari 2019 @ 19:43:
[...]
Waarom er boven en niet er onder?
De fans hangen aan de onderkant, maar veel warme lucht gaat dan nog tussen het raam en de gordijnen zitten. Wil de lucht dus de kamer in sturen om het geheel efficiënter te maken. Eerder werd dit al geopperd: Banjy in "LTV: Deel hier je Jaga DBE zelfbouw ervaringen" maar ben hier nog niet over uit hoe ik dit mooi kan vermaken.


Qua fans en aansturing twijfel ik nog (zoveel F12 modellen man,man,man)

F12 PWM
F12 PWM PST
F12 Silent

Neig naar de normale PWM versie. Vanwege PWM en het feit dat de PST een stuk meer verbruikt. Het doorlussen is op zich wel handig, maar minder praktisch met mijn ontwerp. Dacht zelf een pwm splitter te gebruiken om de fans, maar ook de 2 losse planken, met elkaar te verbinden. Kan dat? Goed idee? Nadeel is wel dat die F12 PWM versies volgens mij een stuk luider zijn dan bijvoorbeeld de F12 Silent... maar dan heb je dus geen pwm. Wat is wijsheid in dit geval?

  • wizzopa
  • Registratie: september 2003
  • Laatst online: 06:52
Een simpele vraag, heeft het zin om de lucht door de radiator type 22 schuin door de lamellen te laten stromen i.p.v. recht naar boven. mijn radiatoren zijn 280x30 en 260x40.

Er liggen nu resp 10 en 8 80 mm ventilatoren op de radiator het idee is de ruimte tussen de ventilatoren dicht te maken en onder de radiator ter hoogte van de ventilatoren dit ook te doen de aanzuig opening is dan ca 30 cm verschoven ten opzichte van de ventilator

De lucht toevoer gaat dan niet rechtstreeks via de lamellen de ventilator in maar wordt dan verdeeld over meerder lamellen.

PV- 7310Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....


  • balk
  • Registratie: januari 2000
  • Laatst online: 21-04 08:25
AnneTweaks schreef op dinsdag 5 februari 2019 @ 03:05:
Ok, als ik het goed volg is dus stelling dat door de geforceerde circulatie de lucht tussen de verwarmingsplaten eerder afkoelt en omdat de geleiding afneemt bij toenemende temperatuur je hierdoor het verwarmend vermogen van de radiator vergroot.
De vraag blijft of het effect significant gaat zijn. Maar dat is eigenlijk alleen door het te meten goed te bepalen.

Aan de andere kant boeit dat ook niet: zolang het ervaren comfort hetzelfde is bij een verlaagde belasting van je systeem is er al winst.

@route99 Ik heb de plaatjes aangepast zodat de dalende lucht nu geel is en de temperatuur op de bodem blauw ;P

Ik neem trouwens aan dat met 'T-aanvoer' en 'T-afvoer' de aanvoer temperatuur in de CV leiding van de radiator wordt bedoeld.
Ik dacht daarnaast dat met debiet de warmte verplaatsing werd bedoeld, maar mss wordt daar de water verplaatsing in de radiator mee bedoeld?

BIj het gedachten experiment van balk snap ik nog niet hoe ik de kamer kan opwarmen tot 20C als de circulerende lucht maar 10C is. Of wordt er dan van uitgegaan dat de lucht na een aantal keer door de radiator te zijn geblazen meer dan 10C is geworden?

Dit verhaal kan ik ook nog niet helemaal rijmen met het stukje van route99 dat er op neer lijkt te komen dat het verschil tussen t-aanvoer en t-afvoer door het gebruik van geforceerde circulatie juist groter is?
Nog een beetje verwarremd dus ;)
@route99 en ik zeggen bedoelen ongeveer hetzelfde :)
De energie die het water afgeeft aan de lucht zorgt uiteraard dat de temperatuur daalt. Die tien graden en twintig graden slaat op de temperatuurdaling van het water. Dat zie je ook bij de specificatie van radiatoren, bijvoorbeeld 80/60/20 of 60/50/20. Dat betekent een Taanvoer van 80°C of 60°C (water van CV naar radiator) en Tafvoer van 60°C of 50°C (de retour naar de CV), beiden bij een omgevingstemperatuur van 20°C. In het eerste geval gaat dus de temperatuur van het water met 20°C (80->60°C) en gaat er dus ongeveer 2x zoveel warmte de ruimte in als in het tweede geval waarbij het water met 10°C (60->50°C) daalt.

Als je door ventilatoren de Tavoer weet te verlagen, naar bijvoorbeeld 40°C (vanaf 60°C) gaat er dus evenveel warmte de kamer in als bij een Taanvoer van 80°C en heb je dus een vergelijkbaar comfort (stralingswarmte niet meegerekend) bij een veel efficientere CV ketel.
Nog een 2 na laatste punt voor vandaag ;)

Hebben jullie je kamerthermostaat uit gezet (of verplaatst)?
Want als die 'gewoon' blijft werken zal die toch als de kamer sneller op temperatuur is gekomen de boel stil leggen en is er geen sprake meer van min of meer constante aanvoer tbv de lage temperatuur verwarming?

En als 1 na laatste:
ik neem aan dat de schakelingen nu bestaan uit aan/uit schakelingen die reageren op de ??? temperatuur van de radiator.
en in sommige gevallen een PWM schakeling, in andere gevallen een 'vaste' schakeling om de ventilatoren op het gewenste toerental te laten draaien.
Waarbij 'gewenst' naar ik aanneem zo hard mogelijk is zonder dat het geluid te horen is/storend is.

Wat ik nog niet het gezien/gelezen is een opstelling waarbij verschillende maten/capaciteit fans worden gebruikt of dezelfde fans maar dan op verschillende snelheden in 1 opstelling.
Logischerwijs zou je daarmee een nog betere 'vulling' van de ruimte met de geforceerde lucht krijgen omdat alle lucht dan niet allemaal op x meter van de radiator neerdaalt.
Iets wat bij een 'domme' radiator wel het geval zal zijn.
Zie plaatje VIII
[Afbeelding]

Anne.
Ik heb niks veranderd aan mijn thermostaat. De ketel probeert zelf de aanvoertemperatuur zo laag mogelijk te houden. Door een fatsoenlijke airflow door de woonkamer is de temperatuur overal ongeveer gelijk, zonder dat het er waait. De temperatuur die de thermostaat meet verandert nauwelijks (plus/min 0,2°C als de kamer eenmaal op temperatuur is, ik heb geen vloerverwarming). Mijn fans gaan op standje onhoorbaar als de CV aan slaat. En ze gaan op blazen als de woonkamer koud is, en er dus waarschijnlijk nog niemand is.

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Effe kort, morgen meer.
@Freakster86Ik heb voor de 200mm fan gewoon 2 bakjes naast elkaar gemonteerd, bij 140 mm zou ik ze laten overlappen en van een dus de opstaande wand afzagen. De bodem wordt dus deel dubbel, goed voor de stevigheid. Op de foto een detail van de 200 mm fans opbouw met 2 bakjes naast elkaar.

Truste.

  • Freakster86
  • Registratie: september 2009
  • Nu online
@route99 Die foto had mijn eerste idee geïnspireerd. Maar ik las later dat die profielen maar 2cm hoog zijn (en de fans zijn 2,5cm) waardoor ik het geheel onder de verwarming kan zien hangen. Daarnaast moet je dus in het midden twee opstaande randen weghalen voor de fans én een gat maken. MDF met een L-profiel is dan simpeler (mooier) te maken. Ik heb namelijk dit type radiator (iets ouder uitziend model):

Ik vond gister nog Job_04 in "LTV: Deel hier je Jaga DBE zelfbouw ervaringen" maar kan niet achterhalen hoe @Job_04 dat heeft gemonteerd.

  • Sander B
  • Registratie: december 2016
  • Laatst online: 20-04 15:00
Wel wel, denk je een keer een leuk idee te hebben, bestaat er al een 7 jaar oud Tweakers topic over :P

Ik overweeg al een tijdje om zoiets te maken, vooral omdat ik kamerhoge gordijnen heb die er erg chique uitzien maar een ramp zijn voor de warmtevoorziening. De gordijnen hangen als ze dicht zijn voor mijn radiatoren en verwarmen dus vooral de ruimte tussen de gordijnen en het glas...

Ik zit erover te denken om enkele van deze fans aan te schaffen: https://tweakers.net/pric...-wit-120mm/specificaties/. Dit omdat ze compleet wit zijn (inclusief de shroud) en binnen die sector de stilste zijn volgens de opgave van de fabrikant. Helaas ken ik het merk totaal niet en zijn er nog niet veel reviews te vinden...

Ik wil ze ongeveer hetzelfde plaatsen als Resistor's opstelling (met het idee dat de warme lucht dan onder de gordijnen door geblazen wordt) maar vraag me vooral nog af of mijn gordijnen op die manier niet teveel gaan wapperen, heeft iemand daar ervaring mee? Alternatief zou zijn om ze boven de radiatoren te hangen, dan zullen de gordijnen waarschijnlijk minder bewegen maar wordt het geheel wel minder effectief van omdat er minder lucht onder de gordijnen doorgeblazen wordt.
Resistor schreef op zondag 3 februari 2019 @ 12:23:
Mijn booster. 5 Noctua NF-S12A 120mm ventilatoren in een frame van L en rechte profielen. Zoals ze ziet staan 2 poten scheef, en heeft het een raar uitsteeksel.
Leuk ding, maar waarom 5 fans zo vlak op elkaar? Een stukje van mijn gepatenteerde Kort Door De Bocht wiskunde zegt me het volgende:

Ervan uitgaande van een 60 cm hoge radiator waarbij de luchtlaag die voor, tussen en achter de radiator zit en je wilt afzuigen zo'n 10 cm dik is, krijg je een volume van 0.6x0.1x1=0.06 m³ lucht per strekkende meter radiator. De LC ventilator waar in nu naar kijkt verplaatst 87,5m³ per uur oftewel 0.024 m³ per seconde. Dat houdt dus in dat die lucht met 1 fan al in 2.5 seconde compleet ververst zou worden. Dan lijken 5 fans me enigszins overkill :P Natuurlijk draaien ze niet op topsnelheid maar het blijft volgens mij secondenwerk...

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Freakster86 schreef op woensdag 6 februari 2019 @ 12:45:@route99 r 2cm hoog z...... fans zijn 2,5cm...onder de verwarming kan zien hangen. Daarnaast moet je........maken. MDF met een L-profiel is dan simpeler (mooier) te maken. Ik heb namelijk dit type radiator ......
Zet eens een link naar MDF-profiel met zulke afmeting dat je ook zo een grote bak kunt maken. En tegen welke prijs.

L-profiel van kunststof, dan ben je 3-5 tientjes kwijt per lengte. Dus als je er 2 van nodig heb...
https://www.bouwdiscount.nl/ongelijkzijdige-hoekprofiel

Je zou van een cellenbetonprofiel ook 2 L-profielen kunnen maken, dan heb je iets van 2x5cm. Die 5 cm kun je inkorten naar ca 3 cm en dan heb je voor 4.50 euro 2 van zulke lange profielen.... Die plaats je dan als extra profiel op het systeem van mijn idee. Geeft e bak ook nog wat extra stevigheid.
Eens... het is wat improviseren en wat extra werk, maar het is wel spotgoedkoop en mits netjes uitgevoerd zeer toonbaar.
Bij die 200mm bak van de foto heb ik mazzel daar valt die 0.5 cm net buiten het zicht denk ik, valt het tegen ga ik het net genoemd idee uitvoeren. De zaak hangt nog in een tes opstelling, kan alleen in de weekenden wat doen. Afgelopen weekend voor de keuken vrijwel rond dus (met 9x F9 fans).

Laat je creativiteit erop los en er komt vast iets moois en betaalbaars uit.

  • Freakster86
  • Registratie: september 2009
  • Nu online
@route99 Moet het nog uittekenen, dus maar even kort opgeschreven zodat je een beeld kunt vormen:Dat alles kost slechts ~10 euro.

Nog een vraag over die 1209 controller: branden die ledjes continue en hoe fel zijn ze? Moet niet zo zijn dat er een discotheek uit de verwarming lijkt te komen 's nachts ;)

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
OK. 8)

Tav de MDF..... Type(nummer)122x61cm 4mm
Ik zit op 1m60 en 2m6o dus dan heb ik een zwakke (?) las.....

Hoe breed was jouw radiator precies? Onder die 1m22?

Hoe dik wordt nu de compete constructie? Ik was eerst met (dikker) MDF begonnen maar vond de vrije ruimte naar onder te krap worden.

Dat alles kost slechts ~10 euro. 8)
Met mijn lengte red ik dat wel ruim met de cellenblokken bakken, maar met andere methodes?

Nog een vraag over die 1209 controller: branden die ledjes continue en hoe fel zijn ze?
Die vraag heb ik tijden geleden (in het begin al) ook gesteld maar nog geen feedback op gehad.
Mijn controller moet via snail mail nog uit CN binnenkomen, de fan controller met 1 klein LEDje kreeg ik na ca 7 weken..... (ruim een week geleden) binnen.
Als het echt teveel licht en stroom is kan het maar zo zijn dat ik ook de Clixon 20/35 van Honeywell ga gebruiken net al Speedtherm. Das super simpel en zodra ca 35 graden T-a op de buis bereikt is gaan de fans aan. Extra stroomverbruik = 0 mA....
Wel extra kosten: ca 10 euro afh van verzendkosten dat nog wel...

  • Freakster86
  • Registratie: september 2009
  • Nu online
route99 schreef op woensdag 6 februari 2019 @ 21:39:
[..]
Hoe breed was jouw radiator precies? Onder die 1m22?
2.60m. Er komen daar dan 2 stuks van 1.22m onder te hangen welke ik doorlus. Dan is het geheel minder fragiel en ook makkelijker te (ver)plaatsen.
route99 schreef op woensdag 6 februari 2019 @ 21:39:
Hoe dik wordt nu de compete constructie? Ik was eerst met (dikker) MDF begonnen maar vond de vrije ruimte naar onder te krap worden.
4cm dik, waarvan dus 1cm overlapt met de onderkant van de verwarming. Dus in totaal 3cm.

Jij bent dus ook voor de 1209 gegaan? Denk dat ik die dan ook maar vast bestel met een case.

Twijfel nog over de fans. Even een paar Arctics vergeleken: https://nl.hardware.info/...ucten/317766-97872-362063 Die silent varianten zijn wel echt een stuk stiller/zuiniger. Wat is dan nog het voordeel van een PWM versie (en dus 1209 i.c.m. een pwm controller) vergeleken met een silent (1209 i.c.m een weerstand o.i.d. zodat het continue op 7v draait?)

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Als het teveel licht en stroom wordt weet ik het nog niet. Heb al een belangstellende ervoor...
Ik heb van ; fans er wat besteld. De Noctua was de stokste en zuinigste. Dus die werd het.

  • Job_04
  • Registratie: januari 2015
  • Laatst online: 19-04 13:50
Freakster86 schreef op woensdag 6 februari 2019 @ 12:45:
@route99 Die foto had mijn eerste idee geïnspireerd. Maar ik las later dat die profielen maar 2cm hoog zijn (en de fans zijn 2,5cm) waardoor ik het geheel onder de verwarming kan zien hangen. Daarnaast moet je dus in het midden twee opstaande randen weghalen voor de fans én een gat maken. MDF met een L-profiel is dan simpeler (mooier) te maken. Ik heb namelijk dit type radiator (iets ouder uitziend model): [Afbeelding]

Ik vond gister nog Job_04 in "LTV: Deel hier je Jaga DBE zelfbouw ervaringen" maar kan niet achterhalen hoe @Job_04 dat heeft gemonteerd.
2 stukken draadeind met op de bovenkant een vierkantsmoer, carosseriering of iets in die richting gaat ook prima natuurlijk.

  • LinuxMan
  • Registratie: september 2000
  • Laatst online: 23:11
Het valt mij op dat een heleboel mensen echt goed werk maken van hun ventilators en mounts (echte tweakers!). Ik heb nu 8 stuks 12cm ventilatoren (Inter-Tech F-120-S van 3,37 per stuk) met superdun nylondraad strak tegen de onderkant van mijn radiator hangen. Ik moet de stroomvoorziening nog netjes gaan wegwerken, maar verder ziet dat er heel acceptabel uit:

ventilator aan nylondraad

Kosten zijn laag, het ziet er best okee uit, en ik kan ze niet horen, zelfs niet als ze allemaal op 12V draaien.

Het enige wat ik nog ga doen is ze via een relais aansturen met een esp8266 en een ds18b20 sensor op de retourleiding (door de retour te meten krijg ik meteen bruikbare data voor het waterzijdig inregelen, zie topic CV tuning).

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Das best stil dan, zeker op 12V. 8)

Ze gebruiken alleen vrij veel stroom/vermogen, volgens de specs op hun website 1.3 Watt en zulke types hebben geen PWM regeling. Das jammer
Ter vergelijking: mijn F9 Noctua gebruikt de helft en de F20 ervan een derde van het vermogen.
Bij mijn test zag ik bij andere merken ook zulke grote verschillen, Inter-Tech staat niet alleen daarin.

De draadjes methode is inderdaad super een eenvoudig, wel uitkijken met het stofzuigen... elke keer een tik er tegen aan en ik vermoed dat veel mensen het te zichtbaar vinden, zeker 8 op een rij.
Ga je daar nog iets aan doen of vind je het best zo?

  • LinuxMan
  • Registratie: september 2000
  • Laatst online: 23:11
route99 schreef op donderdag 7 februari 2019 @ 06:43:
De draadjes methode is inderdaad super een eenvoudig, wel uitkijken met het stofzuigen... elke keer een tik er tegen aan en ik vermoed dat veel mensen het te zichtbaar vinden, zeker 8 op een rij.
Ga je daar nog iets aan doen of vind je het best zo?
Bij een andere radiator heb ik een witte kunststof sierstrip voor de ventilatoren geplakt om ze weg te werken (dubbelzijdig tape). Misschien dat ik dat bij deze ook wel ga doen. Eerst maar eens de stroomdraden wegwerken, want die storen mij veel meer.

  • Aziraphale
  • Registratie: september 2013
  • Laatst online: 07:01
Vraag voor de mensen die hun systeem met een Sonoff aansturen: Hoe hebben jullie dit aangesloten? Ik heb nog een Sonoff met temperatuursensor liggen, maar daar gaat 220 in en (lijkt me) ook weer uit. Moet ik dan de Sonoff een stekkerdoos laten schakelen waar dan een voeding voor de fans op aangesloten is?

  • BarryH
  • Registratie: maart 2011
  • Laatst online: 06:55
ja

2880PV op OzOOO, 5640PV op WnWWW, vloerisolatie, zonnecombiboiler, HR++,dakisolatie, Elga L/W WP, Ioniq EV


  • Aziraphale
  • Registratie: september 2013
  • Laatst online: 07:01
Dank

  • jschoorl2
  • Registratie: juni 2005
  • Laatst online: 20:43
V&A houden we graag in V&A.

Zeehond wijzigde deze reactie 12-02-2019 09:47 (79%)

2745 Wp, Suntech SuperPoly STP305-24/Vd, AEG PV2800+, zuid


  • gfgw
  • Registratie: oktober 2003
  • Laatst online: 10-03 19:24
Wij hebben een ouder type convectorput, die een hogere aanvoertemperatuur nodig heeft. Bij 60°C doet hij niets. (Daar kwamen we achter na installatie van een nieuwe CV-ketel, die vanuit de fabriek op 60°C was afgesteld.) De aanvoertemperatuur staat nu op 75°C.
Heeft het, zonder de aanvoertemperatuur te kunnen verlagen, toch zin om ventilatoren op de convector te leggen?

  • hansvk
  • Registratie: januari 2010
  • Laatst online: 23:25
@gfgw Ja, dat denk ik wel. Je krijgt de ruimte dan sneller opgewarmd. Ik heb ook zo'n convector. Die zijn inderdaad gemaakt voor ht verwarming, tijdperk voordat hr ketels uitkwamen.
Ik heb er nu 16 ventilatoren op liggen en de ketel staat nu op max. 56 °C aanvoertemperatuur.

  • WeirCo
  • Registratie: januari 2009
  • Laatst online: 20:04
AnneTweaks schreef op zondag 3 februari 2019 @ 05:49:
Echter, de geforceerde circulatie zal geen effect hebben op de snelheid waarmee de radiator de lucht opwarmt.
Want aan de warmte uitwissel eigenschappen van de radiator noch de lucht wordt iets veranderd.
Dus ga je de minder warme lucht eerder (en verder) laten circuleren.
Waardoor de lucht in de ruimte wel sneller op een (iets) hogere tempratuur komt.
Dit stukje van je redenering snap ik niet. Dit verandert toch juist wel door de geforceerde aanvoer van (relatief) koude lucht over de vloer. Juist bij lagere aanvoertemperaturen wordt het natuurlijke proces van convectie minder groot, dat compenseer je door dit met ventilatoren te forceren.

Heb zelf de speedcomforts (convector set) in de kast liggen en ingewisseld voor een zelfbouw projectje van 14 x 140 mm Arctic Fans voor bovenop de convector. Erg tevreden mee _/-\o_

PVoutput


  • Seafarer
  • Registratie: november 2012
  • Laatst online: 21-04 23:12

Seafarer

ondertitel

gfgw schreef op zondag 10 februari 2019 @ 15:10:
Wij hebben een ouder type convectorput, die een hogere aanvoertemperatuur nodig heeft. Bij 60°C doet hij niets. (Daar kwamen we achter na installatie van een nieuwe CV-ketel, die vanuit de fabriek op 60°C was afgesteld.) De aanvoertemperatuur staat nu op 75°C.
Heeft het, zonder de aanvoertemperatuur te kunnen verlagen, toch zin om ventilatoren op de convector te leggen?
Is je convector juist ingebouwd?
Lekker strak opgesloten?
Schotten lopen tot aan de bovenkant van de put?
De lamellen zijn schoon aan de onderzijde?
Waterzijdig goed aangesloten, dus het hete water komt er aan de bovenzijde in?
Gaat er wel voldoende water door?
Goed ontlucht?
Is je hele huis waterzijdig goed ingeregeld?
Hoeveel delta-T heb je op die convector? Tussen water in en water uit.

Met andere woorden zorg eerst dat de basis perfect is, daarna heb je nog veel meer lol van ventilatoren.

DWTW+Cyclone- CV 20 graden delta-T - Isolatie:HR++90% - Spouw100% - Vloer50%.


  • gfgw
  • Registratie: oktober 2003
  • Laatst online: 10-03 19:24
Seafarer schreef op dinsdag 12 februari 2019 @ 07:59:
[...]
Is je convector juist ingebouwd?
Lekker strak opgesloten?
Schotten lopen tot aan de bovenkant van de put?
De lamellen zijn schoon aan de onderzijde?
Waterzijdig goed aangesloten, dus het hete water komt er aan de bovenzijde in?
Gaat er wel voldoende water door?
Goed ontlucht?
Is je hele huis waterzijdig goed ingeregeld?
Hoeveel delta-T heb je op die convector? Tussen water in en water uit.

Met andere woorden zorg eerst dat de basis perfect is, daarna heb je nog veel meer lol van ventilatoren.
Dat de convector bij 60°C geen of weinig warmte afgeeft ligt volgens de monteur van Vaillant (die voor een storing aan de ketel kwam, maar de convector heeft nagekeken omdat ik vroeg waarom met de nieuwe ketel de kamer zo langzaam opwarmde) aan het type. De rest ga ik binnenkort bekijken, als de bestelde IR-thermometer binnen is.

  • Seafarer
  • Registratie: november 2012
  • Laatst online: 21-04 23:12

Seafarer

ondertitel

gfgw schreef op dinsdag 12 februari 2019 @ 19:03:
[...]

Dat de convector bij 60°C geen of weinig warmte afgeeft ligt volgens de monteur van Vaillant (die voor een storing aan de ketel kwam, maar de convector heeft nagekeken omdat ik vroeg waarom met de nieuwe ketel de kamer zo langzaam opwarmde) aan het type. De rest ga ik binnenkort bekijken, als de bestelde IR-thermometer binnen is.
Kun je misschien een foto posten van de convector put? Met zichtbare convector.
Kunnen we hem vergelijken met anderen.

DWTW+Cyclone- CV 20 graden delta-T - Isolatie:HR++90% - Spouw100% - Vloer50%.


  • s441558
  • Registratie: mei 2002
  • Laatst online: 19-04 07:23
Kaspers schreef op donderdag 20 december 2018 @ 18:45:
Temperatuur regeling van de fans mbv node-red:

[Afbeelding]

[
Bij een reading van de temp sensor bij de convector van > 35 gaan de fans aan, range van 35 tot 55 graden wordt vertaald in een duty cycle van 100 tot 180 (255 is max, resolutie van 8 bits).

Dashboard in Home-Assistant:

[Afbeelding]
@Kaspers Mag ik vragen hoe je de temperatuur meet? Heb je die ook op de ESP32 aangesloten, of heb je daar iets apart voor gebruikt. Ik wil een vergelijkbare oplossing als jou gaan maken die werkt vanuit home assistant. Aansturen met MQTT moet wel lukken, maar zie in je posts nog niet helemaal hoe je de temperatuurmetingen nu hardwarematig hebt opgelost. Mooiste zou natuurlijk zijn als die ESP32 dat ook kan.

  • Kaspers
  • Registratie: juni 2004
  • Laatst online: 16-04 14:03
@s441558, daar ga ik je lichtelijk teleurstellen: ik heb een xiaomi zigbee temp sensor op de convector gelegd, die ik uitlees via zigbee2mqtt. Was nog wel van plan een DS18B20 temp sensor aan de esp toe te voegen, maar het is er nog niet van gekomen. En dit werkt eerst prima, fans slaan aan wanneer 't nodig is, draaien op vol vermogen wanneer de ketel ook op vol vermogen draait (en er niemand in de kamer is, gezien de geluidsproductie) en de fans spinnen down wanneer de hitte van de convector afneemt (oftewel wanneer de thermostaat besluit dat het warm genoeg is).

Kaspers wijzigde deze reactie 14-02-2019 20:55 (4%)


  • s441558
  • Registratie: mei 2002
  • Laatst online: 19-04 07:23
Kaspers schreef op donderdag 14 februari 2019 @ 20:45:
@s441558, daar ga ik je lichtelijk teleurstellen: ik heb een xiaomi zigbee temp sensor op de convector gelegd, die ik uitlees via zigbee2mqtt. Was nog wel van plan een DS18B20 temp sensor aan de esp toe te voegen, maar het is er nog niet van gekomen. En dit werkt eerst prima, fans slaan aan wanneer 't nodig is, draaien op vol vermogen wanneer de ketel ook op vol vermogen draait (en er niemand in de kamer is, gezien de geluidsproductie) en de fans spinnen down wanneer de hitte van de convector afneemt (oftewel wanneer de thermostaat besluit dat het warm genoeg is).

[Afbeelding]
Die xiaomi sensoren heb ik ook nog wel liggen, dat is inderdaad ook een makkelijke oplossing. Bedankt.

  • gfgw
  • Registratie: oktober 2003
  • Laatst online: 10-03 19:24
Seafarer schreef op dinsdag 12 februari 2019 @ 21:13:
[...]

Kun je misschien een foto posten van de convector put? Met zichtbare convector.
Kunnen we hem vergelijken met anderen.
Ik hoop dat wat je wilt zien op één van deze foto's staat.
http://willegers.net/tweakers.net/convector1thumb.jpghttp://willegers.net/tweakers.net/convector2thumb.jpghttp://willegers.net/tweakers.net/convector3thumb.jpg
Ik heb trouwens geen idee waarom de stukjes karton er in zitten. Toen we het huis kochten zat het er al in. Het huis is uit 1988. De put is 220 x 26 cm.

Even een magneettest gedaan: de lamellen lijken van aluminium.

gfgw wijzigde deze reactie 19-02-2019 11:21 (3%)
Reden: Magneettest


  • Coldfrog
  • Registratie: oktober 2016
  • Laatst online: 22-04 14:34
Zijn er ook hier ook gebruikers met wandconvectoren die horrengaas onder de lamellen hebben gespannen?

Kan de luchtdoorlatendheid verminderen maar eenvoudiger te reinigen dan de lamellen van stof te ontdoen.

  • AnneTweaks
  • Registratie: mei 2007
  • Laatst online: 20-04 12:38
WeirCo schreef op zondag 10 februari 2019 @ 19:50:
[…]Dit verandert toch juist wel door de geforceerde aanvoer van (relatief) koude lucht over de vloer. Juist bij lagere aanvoertemperaturen wordt het natuurlijke proces van convectie minder groot, dat compenseer je door dit met ventilatoren te forceren.
Ja met de geforceerde circulatie wordt de lucht inderdaad sneller rond gepompt.

Wat ik me afvroeg is waarom dat tot een beter rendement van een radiator zou leiden.

Blijkbaar is de stelling dat koelere lucht beter warme opneemt.
Door er voor te zorgen dat er geforceerd steeds koelere lucht door/langs de radiator wordt gepompt zal deze de lucht beter kunnen opwarmen. Hiermee wordt dan de lagere temperatuur in de radiator (deels?) gecompenseerd.

Ik moet nog even wat prioriteiten in mijn projecten aanbrengen
(oa Toon en Domoticz weer met elkaar aan de praat krijgen ;()
maar dan wil ik eens een experiment gaan uitvoeren om te zien of deze theorie ook met meetwaarden te onderbouwen is ;)

Anne.

Anne (m) - Verbruik: 9500->6100kWh/j - 3000->1970m3/j - 210->66lL/j - Aquasol LB 90 2,3m2 3,8GJ - Allmess MK MaXX - 55m2 Groendak - Dak&Vloer isolatie - Elga - 3000Wp


  • dunklefaser
  • Registratie: oktober 2012
  • Nu online

dunklefaser

Point Of KnowReturn

Hoi @AnneTweaks Experimenteren niet nodig en een passende "theorie" (verklaring) bestaat al,
en de ze klopt ook nog! _/-\o_

Nobody is perfeckt - But who wants to be Nobody? Fiat LUX! - Mijn Groene Gezicht


  • dunklefaser
  • Registratie: oktober 2012
  • Nu online

dunklefaser

Point Of KnowReturn

@gfgw De stukjes karton (=tussenschotten) zijn er om het zgn. schoorsteeneffect te creëren.

Nobody is perfeckt - But who wants to be Nobody? Fiat LUX! - Mijn Groene Gezicht


  • Coldfrog
  • Registratie: oktober 2016
  • Laatst online: 22-04 14:34
WeirCo schreef op zondag 10 februari 2019 @ 19:50:
[...]


Dit stukje van je redenering snap ik niet. Dit verandert toch juist wel door de geforceerde aanvoer van (relatief) koude lucht over de vloer. Juist bij lagere aanvoertemperaturen wordt het natuurlijke proces van convectie minder groot, dat compenseer je door dit met ventilatoren te forceren.

Heb zelf de speedcomforts (convector set) in de kast liggen en ingewisseld voor een zelfbouw projectje van 14 x 140 mm Arctic Fans voor bovenop de convector. Erg tevreden mee _/-\o_
Welk type arctics heb je gebruikt en zijn ze geruisloos ?

  • Seafarer
  • Registratie: november 2012
  • Laatst online: 21-04 23:12

Seafarer

ondertitel

gfgw schreef op dinsdag 19 februari 2019 @ 09:57:
[...]

Ik hoop dat wat je wilt zien op één van deze foto's staat.
[Afbeelding][Afbeelding][Afbeelding]
Ik heb trouwens geen idee waarom de stukjes karton er in zitten. Toen we het huis kochten zat het er al in. Het huis is uit 1988. De put is 220 x 26 cm.

Even een magneettest gedaan: de lamellen lijken van aluminium.
De convector zit aan de kamer zijde?

Meestal tegenwoordig aan de raam zijde.

Schotjes zijn voor een betere schoorsteen werking.Alle schotjes en schotten dienen tot vlak onder het rooster te lopen. Ziet ernaar mijn idee niet zo slecht uit. Schoon aan de onderzijde?

Goedkoopste renovatie verbetering is ventilators erop leggen.

DWTW+Cyclone- CV 20 graden delta-T - Isolatie:HR++90% - Spouw100% - Vloer50%.


  • WeirCo
  • Registratie: januari 2009
  • Laatst online: 20:04
Coldfrog schreef op dinsdag 19 februari 2019 @ 22:54:
[...]


Welk type arctics heb je gebruikt en zijn ze geruisloos ?
Dat zijn deze: https://www.amazon.de/gp/..._asin_title?ie=UTF8&psc=1, geruisloos zijn ze niet, maar ze draaien hier op ~1000 toeren, we hebben bij TV / Radio afspelen totaal geen idee dat ze draaien. Uiteraard bij doodse stilte hoor je ze wel. Net getest bij ~800 toeren zijn ze nagenoeg geruisloos. :P

PVoutput


  • Marc Vi.
  • Registratie: augustus 2007
  • Laatst online: 07-03 14:20
Vandaag mijn project in gebruik genomen.

In totaal heb ik in mijn woonkamer 7,0 m Jaga convectoren in putten! Daarop liggen in totaal 30 fans van 12 cm, verdeeld over 3 units. Dit betekent dat 30 x 12 = 3,60 cm is belegd met fans en 3,40 cm dus nog "open" is.

Einde van de ochtend was het in de woonkamer 17,5 C. De CV had toen nog niet gebrand. In 50 minuten was de kamer opgewarmd tot 19,5 C, waarbij de CV aanvoertemperatuur niet hoger kwam dan 55 C.
Dat is veel sneller dan vroeger, ik denk twee keer zo snel.

De ventilatoren staan op een draaistand ze nog net hoorbaar zijn.

Nog wat langer proefdraaien maar ik denk dat mijn installatie nu klaar is voor een hybride warmtepomp.

  • Coldfrog
  • Registratie: oktober 2016
  • Laatst online: 22-04 14:34
WeirCo schreef op woensdag 20 februari 2019 @ 19:23:
[...]


Dat zijn deze: https://www.amazon.de/gp/..._asin_title?ie=UTF8&psc=1, geruisloos zijn ze niet, maar ze draaien hier op ~1000 toeren, we hebben bij TV / Radio afspelen totaal geen idee dat ze draaien. Uiteraard bij doodse stilte hoor je ze wel. Net getest bij ~800 toeren zijn ze nagenoeg geruisloos. :P
Bedankt.

Ga hier uitbreiden met fans en ben aan het oriënteren welk type en diameter het gaat worden.

Coldfrog wijzigde deze reactie 22-02-2019 07:44 (9%)


  • Meauses
  • Registratie: november 2004
  • Laatst online: 06:56
Ik ben ook benieuwd welk formaat gatenzaag men gebruikt voor de celbeton profielen om een gat te maken voor de ventilator. Ik kan nergens de maat vinden van het gat waar de fan in zit.
Ik wil ook een booster gaan bouwen voor mijn T22 radiator in de woonkamer. Ik wil hiervoor 92mm fans gaan gebruiken, waarschijnlijk de Noctua 92mm FLX, al is dat een erg prijzig modelletje.

  • wizzopa
  • Registratie: september 2003
  • Laatst online: 06:52
Meauses schreef op vrijdag 22 februari 2019 @ 10:24:
Ik ben ook benieuwd welk formaat gatenzaag men gebruikt voor de celbeton profielen om een gat te maken voor de ventilator. Ik kan nergens de maat vinden van het gat waar de fan in zit.
Ik wil ook een booster gaan bouwen voor mijn T22 radiator in de woonkamer. Ik wil hiervoor 92mm fans gaan gebruiken, waarschijnlijk de Noctua 92mm FLX, al is dat een erg prijzig modelletje.
Gatenzaag.....

Of iets groter of iets kleiner. maar betaalbaar

Of deze Gatenzaag 2.....

en bij Ali

Gatenzaag 3.....

wizzopa wijzigde deze reactie 22-02-2019 14:36 (9%)

PV- 7310Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....


  • Vitamine
  • Registratie: januari 2014
  • Laatst online: 22-04 10:30

Echte mannen eten geen honing. Echte mannen kauwen bijen...


  • Freakster86
  • Registratie: september 2009
  • Nu online
https://www.amazon.de/gp/product/B000LFXYRU

Zelfde setje als door @wizzopa genoemd, maar dan voor 11 euro in huis. Zelfs goedkoper dan Aliexpress.

  • wizzopa
  • Registratie: september 2003
  • Laatst online: 06:52
Freakster86 schreef op zaterdag 23 februari 2019 @ 10:35:
https://www.amazon.de/gp/product/B000LFXYRU

Zelfde setje als door @wizzopa genoemd, maar dan voor 11 euro in huis. Zelfs goedkoper dan Aliexpress.
Misschien is mijn Duits niet meer wat het geweest is maar er staat vanaf 29 euro gratis en verzonden door amazon.

PV- 7310Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....


  • Freakster86
  • Registratie: september 2009
  • Nu online
wizzopa schreef op zaterdag 23 februari 2019 @ 10:43:
[...]

Misschien is mijn Duits niet meer wat het geweest is maar er staat vanaf 29 euro gratis en verzonden door amazon.
Ja, klopt. Had zelf nog iets anders nodig en kwam boven dat bedrag uit. Dacht meldt het hier even. Maar niet helemaal eerlijk qua vergelijking, heb je gelijk in.

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Mijn stand van zaken met een model met 9 Noctua 92mm Fan - NF-B9 Redux 1600 PWM fans , omdat het nog niet helemaal af is en het best veel is even alleen maar 7 dagen te downloaden via Wetransfer...
Beschrijving/onderdelenlijst/fotos en filmpje.
Feedback altijd welkom.

Download link
https://we.tl/t-9LkzPFiIHr
1 bestand
Home-build-Speedo-thermo-fans-unit.zip

  • Freakster86
  • Registratie: september 2009
  • Nu online
@route99 Mooi gedaan! Is wel een volledige post waardig als het allemaal klaar is ;) Heb je nou zelf connectors gemaakt voor de fans? Waarom niet zoiets gekocht? https://nl.aliexpress.com...ntilator/32840829421.html

Weet verder niet onder welke radiator deze komt te hangen (die uit je eerste post?), maar misschien dat dit nog een idee is: https://nl.aliexpress.com...C-PC-Fan/32961921350.html Houdt toch wat stof tegen en is gemakkelijk schoon te maken met de stofzuiger. Als je de dubbelzijdige tape vervangt voor normale gaten, dan kun je de fans monteren met dit: https://nl.aliexpress.com...Silicone/32953871652.html Aan de andere kant is dan zo'n filter ook gemakkelijk te bevestigen zonder extra handelingen.

  • wizzopa
  • Registratie: september 2003
  • Laatst online: 06:52
route99 schreef op zaterdag 23 februari 2019 @ 12:52:
Mijn stand van zaken met een model met 9 Noctua 92mm Fan - NF-B9 Redux 1600 PWM fans , omdat het nog niet helemaal af is en het best veel is even alleen maar 7 dagen te downloaden via Wetransfer...
Beschrijving/onderdelenlijst/fotos en filmpje.
Feedback altijd welkom.

Download link
https://we.tl/t-9LkzPFiIHr
1 bestand
Home-build-Speedo-thermo-fans-unit.zip
Mooi gemaakt, in je boodschappenlijstje staan de profielen met de maat 2600x70 en ventilatoren van 92 die er in passen, mis ik iets.

PV- 7310Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....


  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Scherp gezien....
Er bestaan ook knip/plak vautjes...
Het is uiteraard deze.
https://www.gamma.nl/asso...iel-2600x100-mm/p/B405736

En:
@Freakster86 Ik zag ze later, was ook een prima oplossing geweest.

De dubbelzijdige tape bevalt me prima, ken ze wel die siliconen dingen, ze zitten bij de 20 cm types van dat merk er al bij. Loskopen is errug duur.. .had ik naar gekeken.
Ik vind ze trouwens niet zo sterk, zeker als je nog aan het experimenteren bent of je vergsit je een kerer, de kans dat je ze stuk trekt is reëel...
Ik zal de 5x 20 cm fans voor de kamer radiator ook een keer op papier/foto zetten. Die zitten meer verborgen, ik hoefde minder voor de look te doen...
De filters ben ik nog niet uit hoe & wat & of....

Tnx voor de feedback... 8)

route99 wijzigde deze reactie 23-02-2019 20:48 (72%)


  • Meauses
  • Registratie: november 2004
  • Laatst online: 06:56
route99 schreef op zaterdag 23 februari 2019 @ 12:52:
Mijn stand van zaken met een model met 9 Noctua 92mm Fan - NF-B9 Redux 1600 PWM fans , omdat het nog niet helemaal af is en het best veel is even alleen maar 7 dagen te downloaden via Wetransfer...
Beschrijving/onderdelenlijst/fotos en filmpje.
Feedback altijd welkom.

Download link
https://we.tl/t-9LkzPFiIHr
1 bestand
Home-build-Speedo-thermo-fans-unit.zip
Wat ontzettend nuttig! Mooie inspiratie voor mijn eigen booster.
Ik ben ook erg benieuwd hoe je de magneten gaat monteren en waar.

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Tnx.
Yep, die magneetjes moet ik nog uitzoeken hoe dat het best kan of dat ik nog iets moet verzinnen.
Iemand (link ff niet bij de hand) heeft ze ook aan bijna onzichtbare draadjes opgehangen, dat zou ook nog kunnen... zolang het niet gaat schommelen....

Succes met je booster... laat wat horen/zien tzt... 8)

route99 wijzigde deze reactie 24-02-2019 11:22 (10%)


  • Soldaatje
  • Registratie: juni 2005
  • Laatst online: 22-04 02:17
route99 schreef op zondag 24 februari 2019 @ 11:22:
Tnx.
Yep, die magneetjes moet ik nog uitzoeken hoe dat het best kan of dat ik nog iets moet verzinnen.
Iemand (link ff niet bij de hand) heeft ze ook aan bijna onzichtbare draadjes opgehangen, dat zou ook nog kunnen... zolang het niet gaat schommelen....

Succes met je booster... laat wat horen/zien tzt... 8)
Ik zou het met dubbelzijdig tape vastplakken, de wat dikkere versie om geen geluid door te geven aan de radiator.

  • Meauses
  • Registratie: november 2004
  • Laatst online: 06:56
route99 schreef op zondag 24 februari 2019 @ 11:22:
Tnx.
Yep, die magneetjes moet ik nog uitzoeken hoe dat het best kan of dat ik nog iets moet verzinnen.
Iemand (link ff niet bij de hand) heeft ze ook aan bijna onzichtbare draadjes opgehangen, dat zou ook nog kunnen... zolang het niet gaat schommelen....

Succes met je booster... laat wat horen/zien tzt... 8)
Zal ik zeker doen! Ik wacht nu nog op wat onderdelen.

Ja ik zit met een kleintje van bijna 1 jaar thuis, dus ik wil vooral een constructie die ze niet zomaar kan slopen, maar vooral niet iets in kan slikken zomaar zoals de magneetjes.
Ik dacht zelf om aan de 2 celbetonprofielen een L profiel te doen aan de zijkanten en daar dan op verschillende plekken een magneet goed vast te kitten aan de zijkant, of op de booster zelf de magneetjes te plakken zodat je de booster kan vastmaken aan die metalen tussenstukken (geen idee hoe dat heet, maar ik bedoel de metalen platte dingen die de twee platen aan elkaar vasthouden)van een normale radiator. Hangt er wel weer een beetje vanaf hoeveel afstand tussen de booster en dat staal zit.

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Is het cellenbetonprofiel inmiddels al uitverkocht?..... ;)

Opties genoeg... idd wel veilig uitgevoerd, ook hier...

  • gfgw
  • Registratie: oktober 2003
  • Laatst online: 10-03 19:24
Seafarer schreef op woensdag 20 februari 2019 @ 16:36:
[...]

De convector zit aan de kamer zijde?

Meestal tegenwoordig aan de raam zijde.

Schotjes zijn voor een betere schoorsteen werking.Alle schotjes en schotten dienen tot vlak onder het rooster te lopen. Ziet ernaar mijn idee niet zo slecht uit. Schoon aan de onderzijde?

Goedkoopste renovatie verbetering is ventilators erop leggen.
Ja, de convector zit aan de kamerzijde. Blijkbaar was dat in 1988 gangbaar maar nu niet meer?

Ik heb de thermostaat even op 29° gezet. Na een minuut of 10 gemeten. 65° aanvoer (op bovenste leiding), 55° afvoer. Ketel (op zolder) staat op 75° ingesteld, en verwarmde op dat moment ook tot 75°, dus er verdwijnt onderweg wel wat.

Ik heb de onderkant bekeken met een spiegel en zaklamp. Er zit best wel wat stof onder en tussen de lamellen. Met de stofzuiger kom ik daar helaas niet goed bij.

gfgw wijzigde deze reactie 03-03-2019 19:40 (2%)
Reden: Actuele keteltemperatuur vermeld


Acties:
  • 0Henk 'm!

  • Seafarer
  • Registratie: november 2012
  • Laatst online: 21-04 23:12

Seafarer

ondertitel

gfgw schreef op zaterdag 2 maart 2019 @ 11:49:
[...]

Ja, de convector zit aan de kamerzijde. Blijkbaar was dat in 1988 gangbaar maar nu niet meer?

Ik heb de thermostaat even op 29° gezet. Na een minuut of 10 gemeten. 65° aanvoer (op bovenste leiding), 55° afvoer. Ketel (op zolder) staat op 75° ingesteld, dus er verdwijnt onderweg wel wat.

Ik heb de onderkant bekeken met een spiegel en zaklamp. Er zit best wel wat stof onder en tussen de lamellen. Met de stofzuiger kom ik daar helaas niet goed bij.
Iets wat ingesteld staat op maximum geeft nog niet de garantie dat dit maximum ook gebruikt wordt.
Dus misschien maakte de ketel water met 70 graden en dat je beneden op de pijp 65 meet geloof ik ook direct.
Zou ik me verder niet druk om maken.

Iets met riool pijpjes fabriceren om toch onder de radiator te komen.

Of stofzuiger slang aan de bovenzijde houden en onderzijde borstelen met een haakse kwast. Zodat losgemaakt stof direct in de stofzuiger slang verdwijnt.

Heb je een kruipruimte?
Boor op het diepste punt van de put een gat van minimaal 10 mm. En spuit de convector gewoon met water af. Het water en vuil loopt nu weg door het gaatje. Put laten drogen en de bodem nog even uitzuigen of met een vochtig doekje na dweilen. Stop een dikke bout met een rubbertje in het gat.
Heb ik zelf al een paar keer gedaan. Werkt goed.

Overigens is je delta T helemaal niet slecht met 10 graden. Dat wordt nog meer zonder stof. :)

DWTW+Cyclone- CV 20 graden delta-T - Isolatie:HR++90% - Spouw100% - Vloer50%.


Acties:
  • 0Henk 'm!

  • peceky
  • Registratie: december 2010
  • Laatst online: 31-03 14:31
Goedemorgen,
ik heb 5 Jaga Low H2O conectoren. Met belangstelling heb ik alle reviews uit 2012/2013 gelezen, en ik ben benieuwd of er gebruikers zijn die zelf naar tevredenheid een DBE zelfbouwset geïnstalleerd hebben, en mij op weg willen helpen met de technische details.

Acties:
  • 0Henk 'm!

  • gfgw
  • Registratie: oktober 2003
  • Laatst online: 10-03 19:24
Seafarer schreef op zondag 3 maart 2019 @ 10:14:
Iets wat ingesteld staat op maximum geeft nog niet de garantie dat dit maximum ook gebruikt wordt.
Dus misschien maakte de ketel water met 70 graden en dat je beneden op de pijp 65 meet geloof ik ook direct.
Zou ik me verder niet druk om maken.
[...]
Die 75° was de actuele temperatuur op dat moment, gelijk aan het ingestelde maximum omdat ik de thermostaat van 20° naar 29° had gezet. (Ik heb mijn bericht aangepast.)

Acties:
  • +1Henk 'm!

  • Copitano
  • Registratie: februari 2018
  • Laatst online: 17-04 23:54

Copitano

Hoorn NH

route99 schreef op zondag 24 februari 2019 @ 11:22:
Tnx.
Yep, die magneetjes moet ik nog uitzoeken hoe dat het best kan of dat ik nog iets moet verzinnen.
@Meauses Ik heb het zo.
3 stuks van deze op een segment van 80 à 90 cm is zat. Schroefjes hier. Gewoon aan de binnenkant van de convectoromkasting tegen de lamellen van de omkasting aan twee kanten.
@Soldaatje Dubbelzijdig plakband (zelfs van de beste merken) werkte bij mij niet. Als dat warm wordt (al bij 40 graden) laat het makkelijk los onder het gewicht van een batterij ventilatoren.

Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+


Acties:
  • 0Henk 'm!

  • Soldaatje
  • Registratie: juni 2005
  • Laatst online: 22-04 02:17
Copitano schreef op zondag 3 maart 2019 @ 21:43:
[...]
@Meauses Ik heb het zo. [Afbeelding][Afbeelding]
3 stuks van deze op een segment van 80 à 90 cm is zat. Schroefjes hier. Gewoon aan de binnenkant van de convectoromkasting tegen de lamellen van de omkasting aan twee kanten.
@Soldaatje Dubbelzijdig plakband (zelfs van de beste merken) werkte bij mij niet. Als dat warm wordt (al bij 40 graden) laat het makkelijk los onder het gewicht van een batterij ventilatoren.
Ja, ik snap het. Ik zat met met mijn hoofd bij mijn eigen speedcomfort ventilatortjes, maar dat weegt niks.

Acties:
  • 0Henk 'm!

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Je kunt ze in heel veel grammen of kg kleeft kracht kopen die magneetjes, van ca 30 cent tot een paar euro p/s orde grootte v/d prijzen.

Acties:
  • +1Henk 'm!

  • Raolte
  • Registratie: november 2013
  • Laatst online: 21:16
peceky schreef op zondag 3 maart 2019 @ 11:18:
Goedemorgen,
ik heb 5 Jaga Low H2O conectoren. Met belangstelling heb ik alle reviews uit 2012/2013 gelezen, en ik ben benieuwd of er gebruikers zijn die zelf naar tevredenheid een DBE zelfbouwset geïnstalleerd hebben, en mij op weg willen helpen met de technische details.
Wanneer je de reviews van de afgelopen jaar ook doorleest zul je vele voorbeelden tegenkomen van mensen die tevreden zijn over hun eigen gemaakte boosters, inclusief de gebruikte parts en prijzen.

Acties:
  • +1Henk 'm!

  • LinuxMan
  • Registratie: september 2000
  • Laatst online: 23:11
route99 schreef op zondag 24 februari 2019 @ 11:22:
Tnx.
Yep, die magneetjes moet ik nog uitzoeken hoe dat het best kan of dat ik nog iets moet verzinnen.
Iemand (link ff niet bij de hand) heeft ze ook aan bijna onzichtbare draadjes opgehangen, dat zou ook nog kunnen... zolang het niet gaat schommelen....
dat was ik ;)

te koop bij de Hema als "etalagedraad".

Ik heb het redelijk strak weten te knopen, dus het schommelt niet.

  • Fullpower
  • Registratie: juni 2017
  • Laatst online: 06:38
peceky schreef op zondag 3 maart 2019 @ 11:18:
Goedemorgen,
ik heb 5 Jaga Low H2O conectoren. Met belangstelling heb ik alle reviews uit 2012/2013 gelezen, en ik ben benieuwd of er gebruikers zijn die zelf naar tevredenheid een DBE zelfbouwset geïnstalleerd hebben, en mij op weg willen helpen met de technische details.
Ik heb hier 8 Jaga's waarvan 7 met zelfbouw DBE.

Systeem werkt mooi, maar voor de WAF moest het toerental (geluid) echt minimaal staan. Bij het opwarmen 's ochtends laat ik de fans afhankelijk van hoe koud het in de kamer wat harder draaien, tot maximaal een uur.

Elke week de onderzijde van de convector elementen stofzuigen is geen luxe. Stof lijkt mij niet goed voor de ventilatortjes.

En... ik hoop dat de DBE komende zomer de WAF flink gaat verhogen door de koel functie! 😎

Oost: 3600WP en zuid: 3000WP PV, 9kW Panasonic split warmtepomp en LTV convectoren. CPC18 300 liter ZB. Clage 11kW naverwarmer.


  • Raolte
  • Registratie: november 2013
  • Laatst online: 21:16
Fullpower schreef op vrijdag 8 maart 2019 @ 20:12:
[...]


Ik heb hier 8 Jaga's waarvan 7 met zelfbouw

Elke week de onderzijde van de convector elementen stofzuigen is geen luxe. Stof lijkt mij niet goed voor de ventilatortjes.
Ik weet niet hoeveel stof je in je huis hebt, maar ik maak de fans 1 maal per jaar schoon, en dat is zelfs ruim voldoende.Ze draaien hier al jaren.

  • Tobias
  • Registratie: november 2000
  • Laatst online: 06:52
In ons huis zit ook een convectorput. Om de CV-temperatuur te kunnen verlagen en daarbij toch de woonkamer warm te krijgen, wil ik ook ventilatoren gaan installeren op de convector (PWM regelbaar).

Ik heb plaats voor 10 stuks 140mm ventilatoren.

Onder het convectorputrooster ga ik horgaas lijmen om te voorkomen dat onze dochter speelgoed/eten in de put kan gooien, Dit heeft m.i. impact op de airflow. Ik verwacht dat ik ventilatoren nodig heb met een hoge static pressure.

Als ik de volgende review check:
Hardware.info: Static-pressure-casefans-test-de-beste-120mm-en-140mm-fans-voor-je-radiator-of-cpu-koeler
zie ik dat de volgende ventilator het hoogste in de lijst staat welke geschikt is voor PWM (4pins) én verkrijgbaar is:

pricewatch: Cryorig XF140, 140mm

Deze is ook lekker gunstig geprijsd (10 EUR/stuk), weliswaar via Amazon Prime.

Welke ervaringen hebben jullie met deze ventilator?
Welke ventilatoren zijn volgens jullie ook aan te raden?

"So long, coffin stuffers!" (Bender wrecks his car) "Eeeh, could one of you coffin stuffers please carry me?"


  • Copitano
  • Registratie: februari 2018
  • Laatst online: 17-04 23:54

Copitano

Hoorn NH

Waarom PWM?
Ik heb van beiden bij elkaar tientallen liggen op verschillende convectoren. PWM is twee keer zo duur. Driedraads kun je gewoon knijpen met een potmeter. De boel in elkaar knutselen is leuk met een paar Ali printjes van een paar euro, maar heeft op termijn geen voordeel. Ik heb de duurdere PWM's destijds gekocht omdat daar ook kogellagers in zitten in plaats van vloeistoflagers. Nu na anderhalf jaar draaien merk ik nog geen verschil tussen beiden. Loop allemaal als een zonnetje.
Ik heb hier Arctics draaien op 800 rpm. Die hoor je niet. PWM's op 1700 rpm ga je wel horen.
https://www.sicomputers.n...computer-case-cooler.html
Mocht je toch besluiten tot PWM, dan heb je hier een handig schema.
Copitano in "LTV: Deel hier je Jaga DBE zelfbouw erv..."

Copitano wijzigde deze reactie 21-03-2019 19:10 (10%)

Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+


  • Tobias
  • Registratie: november 2000
  • Laatst online: 06:52
Dank voor de reacties.

Ik heb zojuist de Arctic P14 PWM PST fans besteld (2x value 5-pack a ~30 euro). Die is aanzienlijk goedkoper dan de eerder genoemde Cryorig fan en is speciaal ontwikkeld voor een hoge static pressure.

Ik heb toch voor de PWM versie gekozen omdat:
- deze beperkt duurder is dan de non-PWM versie (scheelt ~1,5 euro per fan),
- ik reeds een PWM speedcontroller van aliexpress heb besteld,
- dez waarschijnlijk verder in toeren terug te regelen is en
- het reduceren van de spanning dmv een potmeter (weerstand in serie) niet energie-efficiënt is.

De CO versie van deze fan (met kogellagers) lijkt op papier nog beter geschikt, maar is weer stukje duurder (geen value-pack verkrijgbaar).

"So long, coffin stuffers!" (Bender wrecks his car) "Eeeh, could one of you coffin stuffers please carry me?"


  • Copitano
  • Registratie: februari 2018
  • Laatst online: 17-04 23:54

Copitano

Hoorn NH

Als je dezelfde speedcontrollers heb besteld bij Ali als degene die ik hier heb laat dat zich redelijk regelen.
Copitano in "LTV: Deel hier je Jaga DBE zelfbouw erv..."
Houdt er wel rekening mee dat je op een aansluiting maar tot een maximaal aantal ampères kan aansluiten.
In mijn geval is dat 3A per connector op de print. Het zelfde geldt natuurlijk voor je voeding. Aan/uitschakelen kan met de speedcontroller mits de startspanning hoog genoeg is. Ik doe dat liever met een apart start/stop printje voor de speedcontroller waar ik ook de aan en uit temperatuur precies op in kan stellen. Ik heb hier overigens ook fan's draaien zonder CO (Arctic silent). Tot nu toe geen enkel probleem mee.

Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+


  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Copitano schreef op donderdag 21 maart 2019 @ 01:52:
Waarom PWM?
Ik heb van beiden bij elkaar tientallen liggen op verschillende convectoren. PWM is twee keer zo duur.
???? De PWM;s' van jouw link zijn er vijf stuks.... dus ze zijn per stuk juist goedkoper dan welke P14 ook....

https://tweakers.net/pric...;1270283;1273555;1274405/
Driedraads kun je gewoon knijpen met een potmeter. De boel in elkaar knutselen is leuk met een paar Ali printjes van een paar euro, maar heeft op termijn geen voordeel. Ik heb de duurdere PWM's destijds gekocht omdat daar ook kogellagers in zitten in plaats van vloeistoflagers. Nu na anderhalf jaar draaien merk ik nog geen verschil tussen beiden. Loop allemaal als een zonnetje.
Ik heb hier Arctics draaien op 800 rpm. Die hoor je niet. PWM's op 1700 rpm ga je wel horen.
Ook??????
Met een controller van ca 2 euro zet je die ook op 800 rpm als dat je doel is....
En met een weerstand ertussen verbruik je meer stroom.. PWM is juist zuiniger en de motor krijgt de optimale spanning, alleen met een PWM regeling "erop" .
Deze link hoort bij het bovenste stuk...

Ik vermoed dat je je vergist hebt, zoals met de 5-pack, kan gebeuren, overheen gelezen (?), maar dat kun je zelf beter checken dan wij.... immers mss was dit verhaal niet compleet en lijkt het alleen maar zo....

Ik vond de Noctua NF-F9-B9 PWM effectiever EN stiller koelen dan de Arctic F9 PWM, maar ik heb de P14 niet getest, de F9.

Zie mijn bijdrage van 1/1/19.

route99 wijzigde deze reactie 21-03-2019 17:53 (9%)


  • Copitano
  • Registratie: februari 2018
  • Laatst online: 17-04 23:54

Copitano

Hoorn NH

route99 schreef op donderdag 21 maart 2019 @ 17:46:
[...]
???? De PWM;s' van jouw link zijn er vijf stuks.... dus ze zijn per stuk juist goedkoper dan welke ook....
https://tweakers.net/pric...;1270283;1273555;1274405/
Je constatering is helemaal juist. Daarmee doelde ik op de kogel gelagerde fans. Dat had wat duidelijker gekund. Die zijn twee keer zo duur en dat is dus helemaal niet nodig. Ik vond de 5 pack na het schrijven van het eerste stukje. Prijs verbaasde mij ook. Super goedkoop.
[...]
Ook??????
Inderdaad heb ik ook fans liggen zonder PWM (Arctic F14 Silent)
Met een controller van ca 2 euro zet je die ook op 800 rpm als dat je doel is....
Zelfs een controller is niet absoluut nodig de Arctic Silent draait standaard op 800rpm. Echt heel stil.
En met een weerstand ertussen verbruik je meer stroom.. PWM is juist zuiniger en de motor krijgt de optimale spanning, alleen met een PWM regeling "erop" .
Klopt, maar is wel een oplossing voor fans zonder PWM zoals de Silent. Die kan dan nog iets langzamer draaien. Zo heb ik dat op slaapkamer gemaakt (WAF).
[...]
Deze link hoort bij het bovenste stuk...

Ik vermoed dat je je vergist hebt, zoals met de 5-pack, kan gebeuren, overheen gelzen (?), maar dat kun je zelf beter checken dan wij.... immers mss was dit verhaal niet compleet en lijkt het alleen maar zo....
Nee, zoals ik eerder schreef vond ik die na het schrijven van het eerste stukje. Was bedoeld als tip voor @Tobias Inderdaad super goeie deal!

Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+


Acties:
  • +1Henk 'm!

  • sander201
  • Registratie: juni 2012
  • Laatst online: 18-04 22:42
Zoals beloofd zou ik nog even foto's delen als alles op z'n plek zou zitten.

Het heeft even geduurd, maar alles van AliExpress en conrad is binnen.
Ik heb voor mijn situatie de onderstaande boodschappenlijst gebruikt. Alleen 92mm Arctic fans gebruikt ivm ruimte.
De fans heb ik los op de radiator staan met de anti vibratie voetjes.

Voor het regelen van de snelheid de PWM temp controller met een tapeje op de aanvoerleiding geplakt.
Deze is, zoals @mrkb_ al schreef, niet eenvoudig om in te stellen vanwege het steenkolen Engels op de online beschrijving, maar uiteindelijk kom je er wel uit. Ik heb deze besteld, omdat je een temperatuurcurve in kunt stellen. Hoe warmer de leiding, hoe harder de fans gaan blazen.
Fans staan bij mij op de laagste setting (dan hoor je ze echt niet), en heb de temperatuurcurve zo ingesteld dat bij stevig verwarmen de fans net niet hoorbaar zijn.

Omdat de PWM controller de fans niet afschakelt als het te koud is, heb ik een temperatuur relais toegevoegd. Deze zit ook op de aanvoerleiding en schakelt bij 27 graden in. Koude lucht blazen is nou niet echt lekker en wordt hiermee dus voorkomen.
De Temperatuur relais zit in een casing en die heb ik met de uitstekende schroefjes in de zijkant van de put gedrukt. 12V snoertje netjes achter de plint weg gewerkt.

Omdat ik eerst met 6 fans wilde beginnen, kwam ik er echter wel achter dat de kabeltjes te kort waren. Er moeten dus nog even wat verlengstukjes besteld worden zodat alle fans evenredig over de radiator verdeeld kunnen worden. Tip van mij: hou rekening met de lengte van je kabels van je fans.

Hier nog wat foto's:





  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
8)
Vraagje: Hoe schakel je nu de elektronica uit als die klaar is (oa de T-regeling met de LED cijfers) ?
Of blijft dat permanent aanstaan bij elke put (hoeveel?)

Acties:
  • +1Henk 'm!

  • sander201
  • Registratie: juni 2012
  • Laatst online: 18-04 22:42
route99 schreef op zaterdag 6 april 2019 @ 19:35:
8)
Vraagje: Hoe schakel je nu de elektronica uit als die klaar is (oa de T-regeling met de LED cijfers) ?
Of blijft dat permanent aanstaan bij elke put (hoeveel?)
PWM controller regelt de snelheid op volgens curve rechts in onderstaand plaatje:



Links van Tu blijft de snelheid altijd constant, op z'n laagste toeren dus.
Vandaar dat ik deze relais nog heb toegevoegd:
https://www.aliexpress.co...ntroller/32519582116.html

als de temperatuur onder de ingestelde waarde komt, schakelt hij de PWM controller (en de fans) af.

Mooie functie van dit ding is dat hij de temperatuur op het display weergeeft, en ik dus zelf een beetje in de gaten kan houden bij welke temperatuur hij aan moet schakelen.

Heb je zo antwoord op je vraag of heb ik hem verkeerd begrepen ;)

Acties:
  • 0Henk 'm!

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Tnx! Een aanvullend vraagje: Wat doe je al die tijd met die LED meter als dit eigenlijk niet nodig is, simpel omdat bij de zon voor de warmte zorgt op mooie dagen?
...zelf een beetje in de gaten kan houden bij welke temperatuur hij aan moet schakelen.
Dus hij staat altijd aan.

Ben zelf aan het overwegen of dat deel niet via een clixon net als bij de Speedtherm geregeld kan worden.
Op het moment dat de verwarming warm wordt gaat de clixon op de aan stand en gaat de T-controller werken.

Acties:
  • 0Henk 'm!

  • sander201
  • Registratie: juni 2012
  • Laatst online: 18-04 22:42
route99 schreef op zondag 7 april 2019 @ 20:35:
Tnx! Een aanvullend vraagje: Wat doe je al die tijd met die LED meter als dit eigenlijk niet nodig is, simpel omdat bij de zon voor de warmte zorgt op mooie dagen?

[...]
Dus hij staat altijd aan.

Ben zelf aan het overwegen of dat deel niet via een clixon net als bij de Speedtherm geregeld kan worden.
Op het moment dat de verwarming warm wordt gaat de clixon op de aan stand en gaat de T-controller werken.
Ah nu snap ik het. Ja die staat altijd aan. Het verbruik ervan neem ik voor lief.

Achteraf had ik de temeratuur afhakelijke PWM controller niet eens nodig. Je wil de fans toch niet zo ver optoeren want dan ga je ze horen.
Ik ben benieuwd of het een verbetering is.

Acties:
  • 0Henk 'm!

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Daarom wil ik die clixon liever want dan heb ik die digitale T meten niet nodig... Die clixon verbruikt zelf geen stroom als ie uit staat en wordt door de warmte "aangezet" als bimetal
Die T-controller heeft wel mooi een paar identiek ingangen (2 v/d 3) dat kan net handig zijn bij het kabel management.
Verder: Kwestie van keuze.

Ik heb zo een:
https://www.banggood.com/...s=search&cur_warehouse=CN

  • Coldfrog
  • Registratie: oktober 2016
  • Laatst online: 22-04 14:34
sander201 schreef op zondag 7 april 2019 @ 16:01:
[...]


PWM controller regelt de snelheid op volgens curve rechts in onderstaand plaatje:

[Afbeelding]

Links van Tu blijft de snelheid altijd constant, op z'n laagste toeren dus.
Vandaar dat ik deze relais nog heb toegevoegd:
https://www.aliexpress.co...ntroller/32519582116.html

als de temperatuur onder de ingestelde waarde komt, schakelt hij de PWM controller (en de fans) af.

Mooie functie van dit ding is dat hij de temperatuur op het display weergeeft, en ik dus zelf een beetje in de gaten kan houden bij welke temperatuur hij aan moet schakelen.

Heb je zo antwoord op je vraag of heb ik hem verkeerd begrepen ;)
Ik heb ook dezelfde pwm controller hiervoor besteld om te testen maar krijg de standaard snelheid van 20% niet groter ingesteld. Deze zal zo rond de 40% moeten komen.
Heb je advies ?

  • waldi62
  • Registratie: april 2019
  • Laatst online: 22-04 10:26
Goedenavond,
ik ben nieuw op dit forum dus heb geduld met me:).
Ik wil op mijn JAGA radiator (20 cm diep, 160 cm lang, 50 cm hoog) 6 stuks Noctua NF-A20 PWM plaatsen, ik las dat Route 99 deze ook heeft; ben natuurlijk benieuwd hoe ze bevallen.
Heeft iemand anders ook al geplaatst?

Ik wil simpel beginnen met voeding, thermostaat en fans; PWM is voor mij nu nog een brug te ver, maar doe ik misschien later, dat is vooral afhankelijk van het geluid.
Mijn vragen:
1) Kan ik de PWM versie ook gewoon op 12 V laten draaien, zonder PWM controller (ik denk het wel maar wil het graag zeker weten).


2) Noctua levert meerdere kabeltjes erbij, zie tekst hieronder:
""Extensive cabling options: The fan's short 20cm primary cable minimises cable clutter in typical applications while the supplied 30cm extension provides extended reach when necessary. Both cables are fully sleeved and a 4-pin y-cable allows the connection of a second NF-A14 PWM fan to the same PWM fan header for automatic control.""

Kan ik met deze kabels de fans onderling doorverbinden, en dus alleen fan #1 op de thermostaat aansluiten?
Of moet ik "Y-splitter cables" bestellen, en zo ja, graag advies welke, ik kon geen "lekenplaatjes" vinden op Ali.

Alvast dank voor jullie meedenken.

Waldi

  • route99
  • Registratie: augustus 2017
  • Laatst online: 23:54
Even kort, zal in het weekend proberen een foto te plaatsen van 5x 20 cm fans in a row....(meen dat ik het al gedaan had?)
  • Deze 20 cm fans: super, echt stil, mijn ega is er super gevoelig voor, niks geen maren....
  • Het was wel een zachte winter, dus hoe ze het bij 50-55 graden water-T doen als het echt koud wordt?
  • Heb alles met de bijgeleverde kabels kunnen redden om het tot 1 aansluiting op de controller kunnen terugbrengen, echt super handig en zeer compleet dus...
  • 12V kan, maar PWM maakt het stiller, moet de rpm's nu nog een keer bepalen, als ik een keer tijd heb binnen kort zal ik de hoog/laag ratio (freq) met de scoop een keer meten, bij de 9cm opzet stond ie geloof ik op 40% aan. En of deze rpm's het trekken als het echt koud wordt?
Ben erg druk op het werk en het weekend de schuurdeur maken en nog wat feestjes en tussendoor nog sporten..... en eieren eten.... dus heb merci.... _/-\o_

  • waldi62
  • Registratie: april 2019
  • Laatst online: 22-04 10:26
Beste Route 99,
dank je voor de info.
Ook mijn vrouw houdt van stil:)
Ik ga dan de PWM versie van de Noctua 200 mm fan bestellen, maar eerst simpel aansluiten, 1 electronica-stapje tegelijk voor deze simpele werktuigbouwer, dus alleen een 12V voeding en thermostaat.
Ik wil een paar extra thermostaatjes kopen, zodat ik een redelijk nauwkeurige temperatuuruitlezing op de aan- en afvoer leiding kan plaatsen, en daarmee de toename in verwarmingscapaciteit (dT bij gelijke water ingangtemperatuur en flow).
De temperatuursensoren op Ali zijn veelal van het "dikke metalen huls" type, die hebben niet het beste contact met de 15 mm buis, heeft iemand al platte sensoren (met stekkertje) besteld? Ik kon ze niet vinden.

MvG,
Waldi
Pagina: 1 ... 16 17 18 Laatste


OnePlus 7 Microsoft Xbox One S All-Digital Edition LG W7 Google Pixel 3 XL OnePlus 6T (6GB ram) FIFA 19 Samsung Galaxy S10 Sony PlayStation 5

Tweakers vormt samen met Tweakers Elect, Hardware.Info, Autotrack, Nationale Vacaturebank, Intermediair en Independer de Persgroep Online Services B.V.
Alle rechten voorbehouden © 1998 - 2019 Hosting door True
