Als ik dit zo zie dan lijken die binnenste randen iets naar binnen te lopen. Waardoor het misschien net niet gaat passen:
Overigens heb ik ook een t33. Daar past hij zeker weten niet.
Ik wil ze er dus wel in leggen. Wil geen 2 of ander frame maken (mag niet van vrouw)
[ Voor 6% gewijzigd door Possible op 21-09-2018 17:32 ]
Gasloos sinds 2020 - 3240wp-Z Live 5100wp-W Live 8340wp-Merged Live Altantic Explorer 200 Live
Dan toch maar een Speedcomfort te zoemen onder je radiator.
Ik heb er ook 1 gehad en de volgende dag weer retour gestuurd.Zo pas een 80x80 tussen de fels rand https://imgur.com/6wgh0vd
PV- 8530Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....
Je hebt ze dus moeten modificeren?:
[...]
Dan toch maar een Speedcomfort te zoemen onder je radiator.
Zo pas een 80x80 tussen de fels rand https://imgur.com/6wgh0vd
Gasloos sinds 2020 - 3240wp-Z Live 5100wp-W Live 8340wp-Merged Live Altantic Explorer 200 Live
De radiator is standaard zonder rooster.:
[...]
Je hebt ze dus moeten modificeren?
De fan ligt straks op de groenrubber dopjes, https://imgur.com/65AsMMX de boven en zij kant sluit ik af, de lucht kan dan alleen nog door de ventilator uit de radiator.
De 300 5 stuks en de 240 4 stuks en van daar kijken we weer verder.
[ Voor 4% gewijzigd door wizzopa op 21-09-2018 19:19 ]
PV- 8530Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....
:strip_exif()/u/103329/crop58946157a3b9f_cropped.gif?f=community)
Ik volg dit onderwerp vol interesse, ik heb niet eens een Jaga DBE (oid), maar ik ben op zoek naar ventilatie d.m.v. zelfbouw in mijn meterkast(deur). Ik heb inmiddels een W1209 en ben op zoek naar stille fans die mogelijk gekoppeld gaan worden aan een 1E0842 module. Helaas kan ik geen mooie case daarvoor vinden (ik heb voor de W1209 wel een mooie case). Iemand nog een voorbeeld hoe je eenvoudig de 1E0842 aan een W1209 koppelt?
[ Voor 0% gewijzigd door Step op 21-09-2018 22:26 . Reden: Niet merk gebonden maar type gebonden. ]
~Step @ Mac Mini i5 2018 en 13" MacBook Pro i7 2020 - eGPU build
Ik zat ineens te denken of het niet handiger is als ik de fans op een mdf plankje monteer en vervolgens aan de achterkant tegen de muur plaats in de richting van de woonkamer kamer. Dit omdat ik een vensterbank heb en hierdoor de warme lucht naar voren wordt geblazen:
Zou dat werken?
Gasloos sinds 2020 - 3240wp-Z Live 5100wp-W Live 8340wp-Merged Live Altantic Explorer 200 Live
:strip_icc():strip_exif()/u/182/crop66d4984812e9a_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/341137/crop5955fc64acc1d_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/378358/keen.jpg?f=community)
Ik heb geen ervaringen met Jaga dbe en zelfbouw, maar heb vooral vragen.Hopelijk in het juiste topic . Wees gewaarschuwd, ik haal het gemiddelde kennisniveau hier aardig naar beneden
.
In november gaan we verhuizen naar een tussenwoning (1999, energielabel B ). We willen graag vloerverwarming in laten frezen in wk, keuken, hal. De bestaande radiatoren zouden er dan uit kunnen.
Er is een uitbouw (2003) met openslaande deuren en nog 2 ramen ernaast tot de grond, totaal circa 3,25m aan glas in de breedte (dubbel glas, niet hr+ of hoger). Aan beide zijden van de ramen hangt een verticale designradiator. Onder de pui is dus geen verwarming.
Verkoper heeft al wel aangegeven last van koudeval te hebben gehad. Ik kan me voorstellen dat de designradiators ook weinig doen om de kou tegen te houden, aangezien ze niet onder het raam zitten. Daarom denk ik aan een ondiepe en lange convectorput (2,5 tot 3,5 meter), liefst smal.
Verder blijven boven vooralsnog radiatoren staan.
Dan nu mijn vragen:
- is zo’n convectorput een goed idee in deze situatie, in combinatie met vloerverwarming als hoofdverwarming?
- is een LTV convector mogelijk en bijv te combineren met de vloerverwarming? Of wordt deze gewoon aangesloten op een van de huidige radiator aansluitingen?
- moet de hr ketel op een lagere temperatuur worden gezet (55 -70 graden?) en is dit dan voldoende om boven ook wat te kunnen verwarmen? Of wordt de instroomtemp van zo’n convector nog apart geregeld/verlaagd?
-hoeveel vermogen is voldoende als bijverwarming / warmtesluier tegen koudeval? De Jaga mini Canal zie ik bijv voorbij komen variërend van 600 tot ruim 2000 watt (bij 90 gr CV water toevoer)
. Wees gewaarschuwd, ik haal het gemiddelde kennisniveau hier aardig naar beneden .In november gaan we verhuizen naar een tussenwoning (1999, energielabel B ). We willen graag vloerverwarming in laten frezen in wk, keuken, hal. De bestaande radiatoren zouden er dan uit kunnen.
Er is een uitbouw (2003) met openslaande deuren en nog 2 ramen ernaast tot de grond, totaal circa 3,25m aan glas in de breedte (dubbel glas, niet hr+ of hoger). Aan beide zijden van de ramen hangt een verticale designradiator. Onder de pui is dus geen verwarming.
Verkoper heeft al wel aangegeven last van koudeval te hebben gehad. Ik kan me voorstellen dat de designradiators ook weinig doen om de kou tegen te houden, aangezien ze niet onder het raam zitten. Daarom denk ik aan een ondiepe en lange convectorput (2,5 tot 3,5 meter), liefst smal.
Verder blijven boven vooralsnog radiatoren staan.
Dan nu mijn vragen:
- is zo’n convectorput een goed idee in deze situatie, in combinatie met vloerverwarming als hoofdverwarming?
- is een LTV convector mogelijk en bijv te combineren met de vloerverwarming? Of wordt deze gewoon aangesloten op een van de huidige radiator aansluitingen?
- moet de hr ketel op een lagere temperatuur worden gezet (55 -70 graden?) en is dit dan voldoende om boven ook wat te kunnen verwarmen? Of wordt de instroomtemp van zo’n convector nog apart geregeld/verlaagd?
-hoeveel vermogen is voldoende als bijverwarming / warmtesluier tegen koudeval? De Jaga mini Canal zie ik bijv voorbij komen variërend van 600 tot ruim 2000 watt (bij 90 gr CV water toevoer)
[ Voor 7% gewijzigd door JeyJey op 23-09-2018 15:15 ]
Oost: 3600WP en zuid: 3000WP PV, 9kW Panasonic split warmtepomp en Jaga Twin convectoren met zelfbouw DBE. CPC18 300 liter ZB. Clage 11kW naverwarmer.
Thanks, voor de zekerheid hier nog gecontroleerd en warempel, bij de een klopt de aanvoer/retour wel, de ander niet. Scheelt weer een omkeerstuk
.Is er nog iemand die de jaga met (zelfbouw) dbe gebruikt in combinatie met een warmtepomp? Werkt dat een beetje of wordt de Dt hoger?
Ik heb zelf nog een vr-ketel (appartement) die ik wil vervangen voor een binnenopstelling-(ventilatie)warmtepomp op den duur
:strip_exif()/u/133175/got-icon.gif?f=community){kind=icon}
Leuk dat topic nog leeft. Inmiddels toch ook maar op het punt over te gaan tot een zelf bouw radiator booster. Net uitgerekend op 16 fans van 8cm.
Altijd al 3 ventilatoren (waren toch over) op de bovenzijde van de woonkamer radiator gelegd. Is een aanzienlijk deel van die radiator die tegen een bank aan staat en dus lastig warmte weg krijgt. Dat zal winst zijn.
Daarnaast is de woonkamer radiator kleiner bemeten dan het minimum vermogen van de CV ketel. Meestal stook ik alleen de woonkamer (2 opwarmmomenten per dag) dus als ik daarmee het vermogen van de radiator kan verhogen kan de CV ketel wat langer rustig doorbranden tot hij afslaat is mijn hoop.
To be continued
Altijd al 3 ventilatoren (waren toch over) op de bovenzijde van de woonkamer radiator gelegd. Is een aanzienlijk deel van die radiator die tegen een bank aan staat en dus lastig warmte weg krijgt. Dat zal winst zijn.
Daarnaast is de woonkamer radiator kleiner bemeten dan het minimum vermogen van de CV ketel. Meestal stook ik alleen de woonkamer (2 opwarmmomenten per dag) dus als ik daarmee het vermogen van de radiator kan verhogen kan de CV ketel wat langer rustig doorbranden tot hij afslaat is mijn hoop.
To be continued
:strip_icc():strip_exif()/u/183368/crop627e5ba0436e8_cropped.jpg?f=community)
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
:strip_icc():strip_exif()/u/214605/crop5db1350c03392_cropped.jpeg?f=community)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Hmm das wel een goede. Ik wil namelijk gaan voor magneetsnippers en die op twee houten latten monteren. Qua radiator past het er dan heel mooi onder maar is wel direct contact op het metaal, dus ben benieuwd wat het gaat doen qua geluid.. Zijn wel ook best sterk, dus misschien blijft hij ook nog hangen als ik er nog een beetje schuim tussen doe
:strip_icc():strip_exif()/u/1038729/crop5c3b53a43e58a_cropped.jpeg?f=community)
Elga | Valliant eco TEC plus VHR 30-34/5-5L | Kamstrup 602 |Nodo OTGW | Raspberry Pi 3B+/4B+|RFXcom rfxtrx433xl | UniFi netwerk | PVoutput 8.625 kWp
Oost: 3600WP en zuid: 3000WP PV, 9kW Panasonic split warmtepomp en Jaga Twin convectoren met zelfbouw DBE. CPC18 300 liter ZB. Clage 11kW naverwarmer.
:strip_icc():strip_exif()/u/476616/o.p-dibenzene-tweakers-70.jpg?f=community)
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
Oost: 3600WP en zuid: 3000WP PV, 9kW Panasonic split warmtepomp en Jaga Twin convectoren met zelfbouw DBE. CPC18 300 liter ZB. Clage 11kW naverwarmer.
:strip_icc():strip_exif()/u/25152/60x60_1.jpg?f=community)
Gisteren heb ik mijn convectieput (2,95*43,5) voorzien van ventilatoren, dankzij de ruime opzet kon ik lekker stille 140mm fans gebruiken.
We zijn vorig jaar in dit huis komen wonen en toen stond er nog een ouderwetse ketel (38KW) en deze stookte aardig door op de convectieput met een hoge temperatuur. Na vervanging door een HR ketel (Remeha Calenta) op 60 graden word de radiator wel warm, maar er is amper convectie.
Tijd om te bouwen dus.
Gebruikte hardware:
12 * Arctic F14 PWM
6 * Gelid Rubber fan mounts
4 * PWM Fan controller
1 * W1209 Thermostaat
Verder nog draad, schroeven, tiewraps en een 12v/3A adapter uit de rommeldoos.
De PWM controllers waren een uitdaging, blijkbaar is pinheader 1 altijd NTC gestuurd... Na wat meten en testen kom ik goed uit met een 22K weerstand op de NTC ingang, de fan draait dan geruisloos en verplaatst nog genoeg lucht. Pinheader 2 en 3 heb ik met de potmeter op hetzelfde toerental ingesteld.
Foto's:
Aan de zijkant zit de W1209 op 2 hoekbeugeltjes gemonteerd, de NTC zit op de retourleiding en is met tiewraps vastgemaakt, de temperatuur threshold staat op 35 graden
De radiator heeft een houten bekisting van 4 secties, in elke sectie liggen nu 3 fans, gewoon met de rubber mounts direct op de radiator.
De PWM controllers heb ik gewoon aan de voorkant er tegenaan geschroeft, de put is diep genoeg om geen hinder te hebben van ledjes en kabels etc.
Poppetje gezien, kastje dicht. De 12V voedingskabel loopt achter het gordijn aan de onderkant door een gootje op de plint, volledig onzichtbaar.
Resultaat:
Als de fans draaien is er een zachte luchtstroming te voelen terwijl de fans fluisterstil draaien. Als de TV aan staat of als er ander achtergrond geluid is hoor je de fans niet.
Het is nog niet echt weer om te stoken dus resultaat wat verwarming/comfort/verbruik betreft weet ik nog niet
Ik verwacht dat iig het comfort flink zal toe nemen, we hebben afgelopen winter flink moeten stoken om het comfortabel te houden en hadden 2300m3 gas verbruikt plus 8 kuub hout weggestookt.
Inmiddels hebben we een hoop gaten gedicht (oude doorvoer ketel bijvoorbeeld), naden gedicht, tochstrips aangebracht, het platte gedeelte van het dak laten vervangen en nu ventilatoren in de convectieput
We zijn vorig jaar in dit huis komen wonen en toen stond er nog een ouderwetse ketel (38KW) en deze stookte aardig door op de convectieput met een hoge temperatuur. Na vervanging door een HR ketel (Remeha Calenta) op 60 graden word de radiator wel warm, maar er is amper convectie.
Tijd om te bouwen dus.
Gebruikte hardware:
12 * Arctic F14 PWM
6 * Gelid Rubber fan mounts
4 * PWM Fan controller
1 * W1209 Thermostaat
Verder nog draad, schroeven, tiewraps en een 12v/3A adapter uit de rommeldoos.
De PWM controllers waren een uitdaging, blijkbaar is pinheader 1 altijd NTC gestuurd... Na wat meten en testen kom ik goed uit met een 22K weerstand op de NTC ingang, de fan draait dan geruisloos en verplaatst nog genoeg lucht. Pinheader 2 en 3 heb ik met de potmeter op hetzelfde toerental ingesteld.
Foto's:
Aan de zijkant zit de W1209 op 2 hoekbeugeltjes gemonteerd, de NTC zit op de retourleiding en is met tiewraps vastgemaakt, de temperatuur threshold staat op 35 graden
De radiator heeft een houten bekisting van 4 secties, in elke sectie liggen nu 3 fans, gewoon met de rubber mounts direct op de radiator.
De PWM controllers heb ik gewoon aan de voorkant er tegenaan geschroeft, de put is diep genoeg om geen hinder te hebben van ledjes en kabels etc.
Poppetje gezien, kastje dicht. De 12V voedingskabel loopt achter het gordijn aan de onderkant door een gootje op de plint, volledig onzichtbaar.
Resultaat:
Als de fans draaien is er een zachte luchtstroming te voelen terwijl de fans fluisterstil draaien. Als de TV aan staat of als er ander achtergrond geluid is hoor je de fans niet.
Het is nog niet echt weer om te stoken dus resultaat wat verwarming/comfort/verbruik betreft weet ik nog niet
Ik verwacht dat iig het comfort flink zal toe nemen, we hebben afgelopen winter flink moeten stoken om het comfortabel te houden en hadden 2300m3 gas verbruikt plus 8 kuub hout weggestookt.
Inmiddels hebben we een hoop gaten gedicht (oude doorvoer ketel bijvoorbeeld), naden gedicht, tochstrips aangebracht, het platte gedeelte van het dak laten vervangen en nu ventilatoren in de convectieput
[ Voor 7% gewijzigd door LiquidSmoke op 13-10-2018 09:54 ]
Ik heb een kruipruimte, deze wil ik sowieso nog na isoleren echter ben ik hier nog niet aan begonnen omdat de boel zeiknat was (lees: 5 cm water in de kruipruimte). We hebben een behoorlijke lekkage vanuit het riool gehad, de kruipruimte is nu langzaam droog aan het worden.
De kant van de put langs de pui heeft gaan achterkant in de kruipruimte, dan word het inderdaad buitenom, das nogal een werk.... Denk dat ik de binnenkant gewoon vol met folie plak
[ Voor 20% gewijzigd door LiquidSmoke op 13-10-2018 20:17 ]
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Hallo,
Ik zat het topic: LTV: Deel hier je Jaga DBE zelfbouw ervaringen door te lezen en het viel me op dat de meningen veel verschillen en dat er veel verschillende situaties zijn waar een andere aanpak bij gehanteerd wordt.
Ik wil zelf een ventilator systeem bouwen voor mijn verticale radiator van 2.20m hoog en 80cm breed. Ik weet inmiddels dat de ruimte tussen de platen 7.6cm is, en de pricewatch: SilenX IXP-34-08 Ixtrema Pro Fan, 60mm is een mooie, stille ventilator die hier mooi tussen zou passen. (ik moet alleen nog even nadenken over de manier van montage).
Mijn grote vraag (naast tips over dingen die ik misschien over het hoofd zie), is vooral hoeveel ventilatoren jullie aanraden.
In theorie zouden er 13 ventilatoren in passen, en de controller die ik gebruik (thermische schakel-controller) kan dit prima aan. Maar de kamer waar de radiator hangt is "maar" 27.5m2, en ongeveer 63.25m3. Aangezien de ventilator uit mijn link 17m3/h blaast, zou ik denken dat ik voldoende heb aan genoeg ventilatoren die samen hetzelfde vermogen hebben als de kamer (??). Dan zou ik 4 ventilatoren nodig hebben. (4 * 17 = 68m3/h).
Maar klopt mijn denkwijze wel? Zou het niet beter/nodig zijn om meer te gebruiken?
Ik snap dat een deel van het bovenstaande ook afhankelijk is van hoe snel ik de warme lucht door de kamer wil laten verspreiden, maar ik kan me voorstellen dat het niet gunstig is als de lucht te snel blaast (geen tijd om op te warmen). Ik ben dus een beetje op zoek naar een middenweg tussen "lekker snel opwarmen" en "niet overboord gaan".
Een kleine tweede vraag die ik nog toe wil voegen, is of het advies is om de ruimte tussen de ventilatoren open te laten, of om de ruimte ertussen dicht te maken, waardoor de lucht alleen maar door de ventilatoren kan?
Ik zat het topic: LTV: Deel hier je Jaga DBE zelfbouw ervaringen door te lezen en het viel me op dat de meningen veel verschillen en dat er veel verschillende situaties zijn waar een andere aanpak bij gehanteerd wordt.
Ik wil zelf een ventilator systeem bouwen voor mijn verticale radiator van 2.20m hoog en 80cm breed. Ik weet inmiddels dat de ruimte tussen de platen 7.6cm is, en de pricewatch: SilenX IXP-34-08 Ixtrema Pro Fan, 60mm is een mooie, stille ventilator die hier mooi tussen zou passen. (ik moet alleen nog even nadenken over de manier van montage).
Mijn grote vraag (naast tips over dingen die ik misschien over het hoofd zie), is vooral hoeveel ventilatoren jullie aanraden.
In theorie zouden er 13 ventilatoren in passen, en de controller die ik gebruik (thermische schakel-controller) kan dit prima aan. Maar de kamer waar de radiator hangt is "maar" 27.5m2, en ongeveer 63.25m3. Aangezien de ventilator uit mijn link 17m3/h blaast, zou ik denken dat ik voldoende heb aan genoeg ventilatoren die samen hetzelfde vermogen hebben als de kamer (??). Dan zou ik 4 ventilatoren nodig hebben. (4 * 17 = 68m3/h).
Maar klopt mijn denkwijze wel? Zou het niet beter/nodig zijn om meer te gebruiken?
Ik snap dat een deel van het bovenstaande ook afhankelijk is van hoe snel ik de warme lucht door de kamer wil laten verspreiden, maar ik kan me voorstellen dat het niet gunstig is als de lucht te snel blaast (geen tijd om op te warmen). Ik ben dus een beetje op zoek naar een middenweg tussen "lekker snel opwarmen" en "niet overboord gaan"
.Een kleine tweede vraag die ik nog toe wil voegen, is of het advies is om de ruimte tussen de ventilatoren open te laten, of om de ruimte ertussen dicht te maken, waardoor de lucht alleen maar door de ventilatoren kan?
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
offtopic:
Ik heb je post even samengevoegd met dit topic. Een apart topic voor je vraag vond ik wat overkill
Ik heb je post even samengevoegd met dit topic. Een apart topic voor je vraag vond ik wat overkill
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j

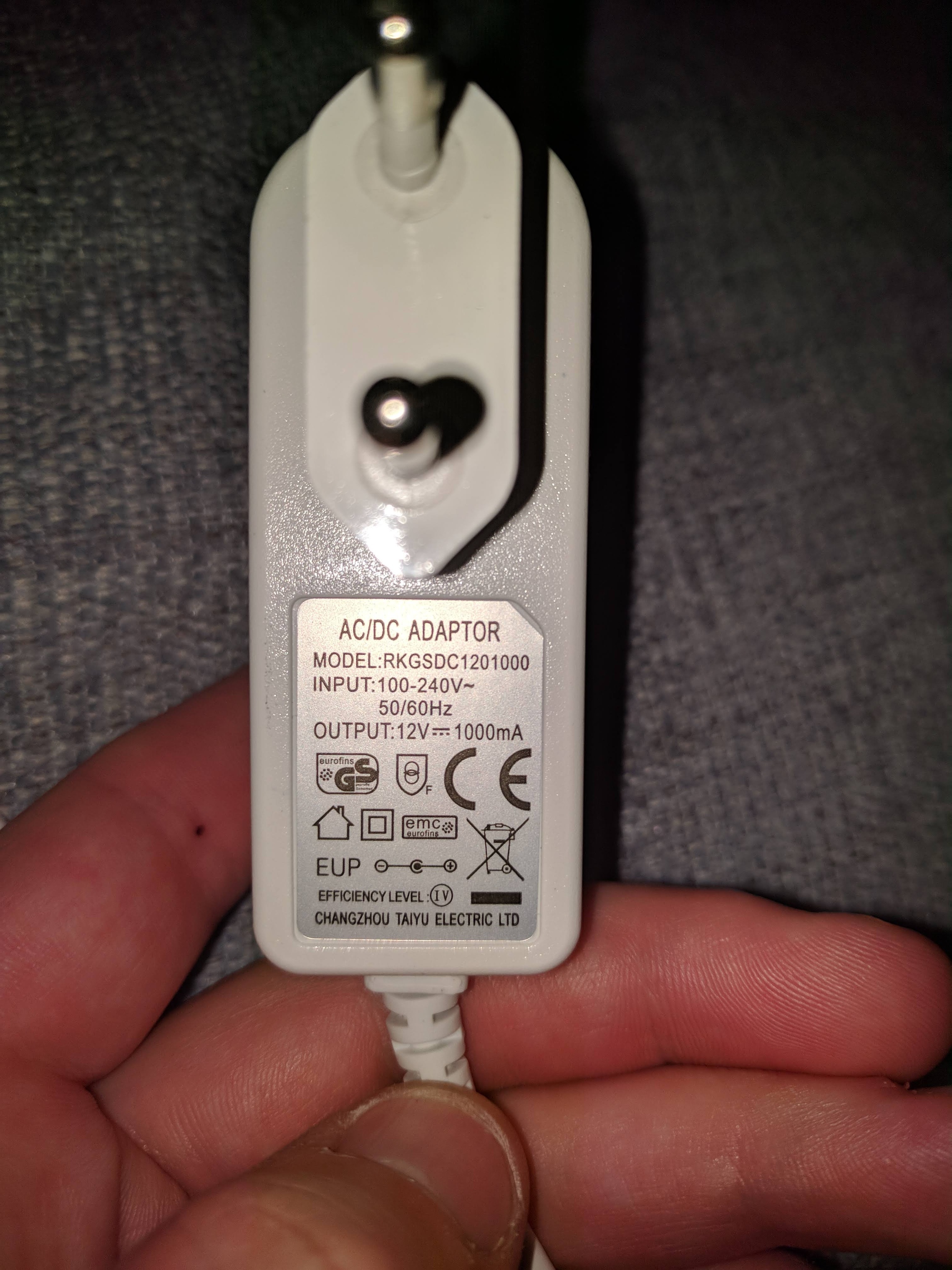

Omdat SpeedComfort schrijft:
Dan kun je vrolijk gaan
omdat de leverancier het schrijft.Bij mij gaat het "potentiële lulkoek" alarm rinkelen. Nu blijkt er ook nog een level IV adapter geleverd te worden à 0,35 watt maal 8,766 uur per jaar = 3,07 kWh maal € 0,21 = € 0,64 per jaar. Dus die €6 per jaar armer aan stroom voor de vergelijkende adapter is sowieso bangmakerij met een laag waarheidsgehalte. Een 12 volt 1A (12 watt) adapter die nu verkocht wordt, verbruikt standby volgens Erp tier 2 sowieso niet meer dan 0,075 maal 8,766 x €0,21 = € 0,14 aan stroom.

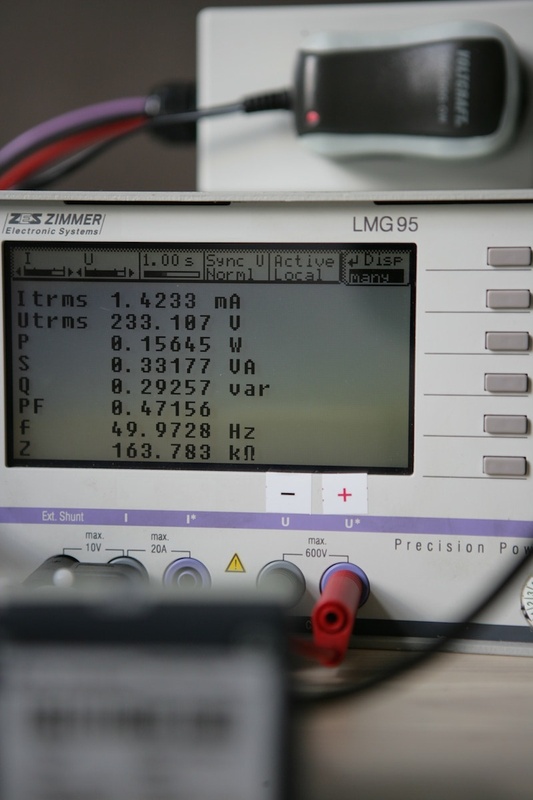

Als de adapter minder dan € 0,16 aan stroom verbruikt dan zou er een Level VI op vermeld kunnen worden, echter de minder efficiënte norm Level IV wordt opgedrukt.
[ Voor 9% gewijzigd door cj1 op 16-10-2018 22:46 ]
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
:strip_icc():strip_exif()/u/2026/DSC_2281.jpg?f=community)
Wow, ziet er goed uit! Heeft me geïnspireerd om het ook zelf te doen ipv Speercomfort. Ik ga proberen om de PWM pin van een fan aan te sturen met een ESP32. Dat zou technisch moeten kunnen. Ik hoop alleen dat dit ook werkt met 8 fans parallel en vier meter draad. Twee DS18b20tjes zodat ik de temperatuur kan gebruiken om te sturen en monitoren.:
Gisteren heb ik mijn convectieput (2,95*43,5) voorzien van ventilatoren, dankzij de ruime opzet kon ik lekker stille 140mm fans gebruiken.
We zijn vorig jaar in dit huis komen wonen en toen stond er nog een ouderwetse ketel (38KW) en deze stookte aardig door op de convectieput met een hoge temperatuur. Na vervanging door een HR ketel (Remeha Calenta) op 60 graden word de radiator wel warm, maar er is amper convectie.
Tijd om te bouwen dus.
Gebruikte hardware:
12 * Arctic F14 PWM
6 * Gelid Rubber fan mounts
4 * PWM Fan controller
1 * W1209 Thermostaat
Verder nog draad, schroeven, tiewraps en een 12v/3A adapter uit de rommeldoos.
De PWM controllers waren een uitdaging, blijkbaar is pinheader 1 altijd NTC gestuurd... Na wat meten en testen kom ik goed uit met een 22K weerstand op de NTC ingang, de fan draait dan geruisloos en verplaatst nog genoeg lucht. Pinheader 2 en 3 heb ik met de potmeter op hetzelfde toerental ingesteld.
Foto's:
[Afbeelding]
Aan de zijkant zit de W1209 op 2 hoekbeugeltjes gemonteerd, de NTC zit op de retourleiding en is met tiewraps vastgemaakt, de temperatuur threshold staat op 35 graden
[Afbeelding]
De radiator heeft een houten bekisting van 4 secties, in elke sectie liggen nu 3 fans, gewoon met de rubber mounts direct op de radiator.
[Afbeelding]
De PWM controllers heb ik gewoon aan de voorkant er tegenaan geschroeft, de put is diep genoeg om geen hinder te hebben van ledjes en kabels etc.
[Afbeelding]
Poppetje gezien, kastje dicht. De 12V voedingskabel loopt achter het gordijn aan de onderkant door een gootje op de plint, volledig onzichtbaar.
Resultaat:
Als de fans draaien is er een zachte luchtstroming te voelen terwijl de fans fluisterstil draaien. Als de TV aan staat of als er ander achtergrond geluid is hoor je de fans niet.
Het is nog niet echt weer om te stoken dus resultaat wat verwarming/comfort/verbruik betreft weet ik nog niet
Ik verwacht dat iig het comfort flink zal toe nemen, we hebben afgelopen winter flink moeten stoken om het comfortabel te houden en hadden 2300m3 gas verbruikt plus 8 kuub hout weggestookt.
Inmiddels hebben we een hoop gaten gedicht (oude doorvoer ketel bijvoorbeeld), naden gedicht, tochstrips aangebracht, het platte gedeelte van het dak laten vervangen en nu ventilatoren in de convectieput
Ik was vooral bang dat het::
[...]
offtopic:
~[mbr]Ik heb je post even samengevoegd met dit topic. Een apart topic voor je vraag vond ik wat overkill
1) offtopic zou zijn voor het huidige onderwerp
2) ondergesneeuwd zou worden door reacties op het lopende onderwerp
Beide lijken nog te kloppen ook...
Ik zou beginnen met 4 ventilatoren en de tussen ruimte dichtmaken net als de zijkanten. temperatuur voeler op de retourleiding.:
Hallo,
Ik zat het topic: LTV: Deel hier je Jaga DBE zelfbouw ervaringen door te lezen en het viel me op dat de meningen veel verschillen en dat er veel verschillende situaties zijn waar een andere aanpak bij gehanteerd wordt.
Ik wil zelf een ventilator systeem bouwen voor mijn verticale radiator van 2.20m hoog en 80cm breed. Ik weet inmiddels dat de ruimte tussen de platen 7.6cm is, en de pricewatch: SilenX IXP-34-08 Ixtrema Pro Fan, 60mm is een mooie, stille ventilator die hier mooi tussen zou passen. (ik moet alleen nog even nadenken over de manier van montage).
Mijn grote vraag (naast tips over dingen die ik misschien over het hoofd zie), is vooral hoeveel ventilatoren jullie aanraden.
In theorie zouden er 13 ventilatoren in passen, en de controller die ik gebruik (thermische schakel-controller) kan dit prima aan. Maar de kamer waar de radiator hangt is "maar" 27.5m2, en ongeveer 63.25m3. Aangezien de ventilator uit mijn link 17m3/h blaast, zou ik denken dat ik voldoende heb aan genoeg ventilatoren die samen hetzelfde vermogen hebben als de kamer (??). Dan zou ik 4 ventilatoren nodig hebben. (4 * 17 = 68m3/h).
Maar klopt mijn denkwijze wel? Zou het niet beter/nodig zijn om meer te gebruiken?
Ik snap dat een deel van het bovenstaande ook afhankelijk is van hoe snel ik de warme lucht door de kamer wil laten verspreiden, maar ik kan me voorstellen dat het niet gunstig is als de lucht te snel blaast (geen tijd om op te warmen). Ik ben dus een beetje op zoek naar een middenweg tussen "lekker snel opwarmen" en "niet overboord gaan"
Een kleine tweede vraag die ik nog toe wil voegen, is of het advies is om de ruimte tussen de ventilatoren open te laten, of om de ruimte ertussen dicht te maken, waardoor de lucht alleen maar door de ventilatoren kan?
PV- 8530Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....
Warmteoverdracht verbetert bij een hogere snelheid; het dunne laagje warme lucht aan het oppervlak van de radiator wordt dan sneller ververst door turbulentie. De lucht die dan bovenuit komt is misschien wel iets koeler dan met minder ventilatoren maar de overgebrachte hoeveelheid warmte (in Watts) is hoger. En je retourwater koeler.:
Hallo,
Ik zat het topic: LTV: Deel hier je Jaga DBE zelfbouw ervaringen door te lezen en het viel me op dat de meningen veel verschillen en dat er veel verschillende situaties zijn waar een andere aanpak bij gehanteerd wordt.
Ik wil zelf een ventilator systeem bouwen voor mijn verticale radiator van 2.20m hoog en 80cm breed. Ik weet inmiddels dat de ruimte tussen de platen 7.6cm is, en de pricewatch: SilenX IXP-34-08 Ixtrema Pro Fan, 60mm is een mooie, stille ventilator die hier mooi tussen zou passen. (ik moet alleen nog even nadenken over de manier van montage).
Mijn grote vraag (naast tips over dingen die ik misschien over het hoofd zie), is vooral hoeveel ventilatoren jullie aanraden.
In theorie zouden er 13 ventilatoren in passen, en de controller die ik gebruik (thermische schakel-controller) kan dit prima aan. Maar de kamer waar de radiator hangt is "maar" 27.5m2, en ongeveer 63.25m3. Aangezien de ventilator uit mijn link 17m3/h blaast, zou ik denken dat ik voldoende heb aan genoeg ventilatoren die samen hetzelfde vermogen hebben als de kamer (??). Dan zou ik 4 ventilatoren nodig hebben. (4 * 17 = 68m3/h).
Maar klopt mijn denkwijze wel? Zou het niet beter/nodig zijn om meer te gebruiken?
Ik snap dat een deel van het bovenstaande ook afhankelijk is van hoe snel ik de warme lucht door de kamer wil laten verspreiden, maar ik kan me voorstellen dat het niet gunstig is als de lucht te snel blaast (geen tijd om op te warmen). Ik ben dus een beetje op zoek naar een middenweg tussen "lekker snel opwarmen" en "niet overboord gaan"
Een kleine tweede vraag die ik nog toe wil voegen, is of het advies is om de ruimte tussen de ventilatoren open te laten, of om de ruimte ertussen dicht te maken, waardoor de lucht alleen maar door de ventilatoren kan?
Doe maar eens een gedachtenexperiment: bij geen stroming warmt de lucht heel erg op, wel tot de temperatuur van het water. Warmteoverdracht heeft een drijvende kracht nodig: temperatuurverschil. Als lucht stilstaat wordt het Tverschil heel klein en zal de overdracht klein zijn. Exact het tegenovergestelde geldt ook. Voor de liefhebbers: de wet van Fourier
Dus: meer flow is meer beter voor de warmte afgifte. Maar, je wil niet te veel stroming want dan wapperen je broekspijpen en waaien de kaarsen uit. En het maakt herrie.
Speedcomfort raadt aan om 1x per uur het volume van de ruimte te verversen. Dus voor een ruimte van 65m3 heb je 65m3/hr aan fan capaciteit nodig. Als je nu iets meer capaciteit neemt kun je de fans regelbaar maken en een beetje tunen naar vermogen en comfort.
De zijkanten zijn toevallig al dicht, dus dat maakt het wel makkelijker. 4 ventilatoren komt ongeveer overeen met wat Balk na jou zei, en klinkt ook wel logisch (zat ik toch op het goede spoor
).Ik denk dat wapperende broekspijpen niet de bedoeling is
haha. Denk ook maar eens aan de hoeveelheid stof die zo langs de muur omhoog geblazen wordt. Ik denk dat ik eerst begin met 4 ventilatoren om een beginsetje te maken. Als ik daarna de kinderziektes eruit heb kan ik altijd nog 2 ventilatoren erbij hangen en wat meer gaan spelen met de controller.Zou jij misschien ook advies hebben over "dichtmaken" of "open laten"? Daarmee bedoel ik de ruimte tussen de ventilatoren. Bij Speedcomfort zijn de cassette's dicht, maar ik kan me indenken dat dit de luchtstroom misschien teveel beperkt. Misschien dat 4 ventilatoren met open ruimte eromheen voldoende is?
Ik ben hier bezig met 2 radiatoren type 22 van 260x40 en 280x30 met 4 en 5 ventilatoren op de radiator, daar maak ik de tussen ruimte dicht met restanten vertikale pvc lamellen.:
[...]
De zijkanten zijn toevallig al dicht, dus dat maakt het wel makkelijker. 4 ventilatoren komt ongeveer overeen met wat Balk na jou zei, en klinkt ook wel logisch (zat ik toch op het goede spoor
[...]
Ik denk dat wapperende broekspijpen niet de bedoeling is
Zou jij misschien ook advies hebben over "dichtmaken" of "open laten"? Daarmee bedoel ik de ruimte tussen de ventilatoren. Bij Speedcomfort zijn de cassette's dicht, maar ik kan me indenken dat dit de luchtstroom misschien teveel beperkt. Misschien dat 4 ventilatoren met open ruimte eromheen voldoende is?
PV- 8530Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....
Ik zou de ruimte open laten. Door venturi effect wordt lucht ook langs de ventilator gezogen. Wat door de fan gaat is induced, wat er langs gaat entrained. Als je het open laat heeft de fan meer capaciteit maar levert minder druk. Druk is niet van belang, dus dan liever capaciteit
[ Voor 7% gewijzigd door balk op 18-10-2018 12:24 ]
Kijk daar hebben we wat aan, weer een parameter om mee te experimenteren.De Dyson ventilator. Ik ga eens kijken of ik het verschil kan meten bij mijn ventilatoren. Hoe verhoud deze theorie zich tot blazende en zuigend verdampers in grote koelcellen.:
[...]
Ik zou de ruimte open laten. Door venturi effect wordt lucht ook langs de ventilator gezogen. Wat door de fan gaat is induced, wat er langs gaat entrained. Als je het open laat heeft de fan meer capaciteit maar levert minder druk. Druk is niet van belang, dus dan liever capaciteit
[ Voor 6% gewijzigd door wizzopa op 18-10-2018 12:35 ]
PV- 8530Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....
Ook de Conrad doet bij de SNG-1000-OW aan jokkebrokken: 155 mW no-load heb ik gemeten met de LMG-SH020-P shunt (@231,5 Utrms) en op www.conrad.nl vertellen dat het EuP level 2 compliant is, niet dus. Op de verpakking is Conrad/Voltcraft wat minder: EuP compliant zonder een niveau te noemen.
Retour Conrad gaat de SNG-1000-OW.
[ Voor 7% gewijzigd door cj1 op 18-10-2018 13:39 ]
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Daarop kan ik alleen maar zeggen::
[...]
Ik zou de ruimte open laten. Door venturi effect wordt lucht ook langs de ventilator gezogen. Wat door de fan gaat is induced, wat er langs gaat entrained. Als je het open laat heeft de fan meer capaciteit maar levert minder druk. Druk is niet van belang, dus dan liever capaciteit
[Afbeelding]
Tijd om een handjevol fans te gaan bestellen. De controller moet ergens deze week binnenkomen en de ik volg dit topic nog eventjes om te zien welke trafo ik moet gaan bestellen. Nooit geweten dat er zoveel te weten was over de efficiency van zo'n ding.
:
[...]
Daarop kan ik alleen maar zeggen:
Tijd om een handjevol fans te gaan bestellen. De controller moet ergens deze week binnenkomen en de ik volg dit topic nog eventjes om te zien welke trafo ik moet gaan bestellen. Nooit geweten dat er zoveel te weten was over de efficiency van zo'n ding.
offtopic:
haha, ik haal mijn kennis vooral uit mijn professie waar ik o.a. te maken heb met industriële warmtewisselaars. De regels daarvoor kun je ook op een huis toepassen.
haha, ik haal mijn kennis vooral uit mijn professie waar ik o.a. te maken heb met industriële warmtewisselaars. De regels daarvoor kun je ook op een huis toepassen.
Vandaag toch nog op een paar andere ideeën gekomen die wellicht interessant zijn. Ik kan ze zo 1 2 3 niet vinden in het forum::
[...]
offtopic:
haha, ik haal mijn kennis vooral uit mijn professie waar ik o.a. te maken heb met industriële warmtewisselaars. De regels daarvoor kun je ook op een huis toepassen.
1) bij een radiator onder een vensterbank, zou je een schuine plaat boven de radiator (in de hoek) kunnen zetten zodat de luchtstroom omgebogen wordt, de kamer in? In mijn geval gaat het om een vensterbank van bijna een meter diep, dus het is lastig om de warme lucht uberhaupt bij het glaswerk te krijgen. Dan kan het net zo goed wat harder recht de kamer ingeblazen worden.
2) heeft iemand getest of er verschil zit tussen "ventilatoren bovenop de radiator" of "ventilatoren onderin de ventilator"? Mijn eerste gedachte zou zijn dat het vooral om de luchtstroom gaat die door de radiator blaast, dan heb je maar een onderin, dan bovenop. Het verschil tussen blazen of zuigen. Ik vermoed dat blazen meer effect heeft (??)
Het setje dat ik nu aan het bouwen ben voor mijn grootste radiator gaat de ventilatoren in het midden krijgen. Dit vooral omdat het een verticale radiator betreft en de onderkant vrij laag is. Als ik daar ventilatoren op plaats zouden ze zichtbaar zijn, en dat wil ik niet. Ze komen nu net onder het midden. (nog even alles in elkaar zetten en netjes maken. Op de werkbank werkte het al. Helaas is het onderwerp "effeciente trafo's" een beetje stilgevallen. Ik was wel benieuwd wat daar uit zou komen.
