Wat het is
In het kort is het een systeem dat decentraal communicatie mogelijk maakt (mesh) via kleine zendende piepers/pagers die draaien op verschillende hardware, zoals een ESP32. Dit zou het mogelijk moeten maken om met mensen in de buurt (via hops een paar tiental kilometers) te kunnen blijven communiceren middels korte tekstberichten.LoRa-mesh verloopt via de vrije / niet-gelicentieerde ISM-band (433/868 MHz in EU) een band waar je dus in mag zenden zonder vergunning, net zoals je weerstation of een deurbel dat mag.
LoRa is geen vervanger van professionele hulpdiensten, maar kan handig zijn voor low-
bandwidth tekst tijdens uitval van infrastructuur.
Naar inhoudsopgave
Hoe het begon voor mij (franssie) en waarom dit topic
Voor het eerst vernam ik van dit systeem via het topic sven-s in "Welke toffe cadeautips raad jij je medetweakers aan?"Natuurlijk gelijk eentje besteld en een mini accu erbij.
Maar ook in dit topic kwam het regelmatig voorbij: Zendamateurs op GoT? Deel 2
Zendamateurs op GoT? Deel 2
En ook in Jezelf voorbereiden op "het ergste" wordt gerefereerd aan dit systeem.
Jezelf voorbereiden op "het ergste"
Tip => Beste noodcommunicatie is degene die je altijd bij je hebt... => https://en.wikipedia.org/wiki/Bitchat
Het lijkt mij dus tijd om ervaringen en discussie over dit systeem een centrale plek te geven, en dan met name MeshTastic MeshCore aangezien de meeste tweakers voor deze optie lijken te kiezen (vandaar de dubbele search links in topic, eentje voor MeshCore en eentje voor meshtastic). edit: Ondertussen lijken steeds meer gebruikers en repeaters over te stappen op MeshCore voor een landelijk dekkend (en druk) netwerk.
Naar inhoudsopgave
Belangrijk om te weten (voordat je begint)!
Aan het zenden van radiosignalen zijn regels verbonden => Zie de website van amateur-radio.nl voor meer informatie.*Let op: Niet in alle landen is het zenden van LoRa signalen op 868MHz met een vermogen van 28dBm (630mW, maximum van deze module) toegestaan. In Nederland ligt dit maximum bijvoorbeeld op 20dBm (100mW). Stel het maximale zendvermogen daarom zodanig in dat deze voldoet aan de lokale wet- en regelgeving.
*bron: Tinytronics.nl
Inhoudsopgave
LoRa
LoRa (van het Engelse "Long Range" dat "lange afstand" betekent) is een gepatenteerde low-power wide-area netwerkmodulatietechniek. LoRa maakt langeafstandstransmissies mogelijk met een laag energieverbruik. Door deze techniek te combineren met het mesh principe, kan relatief snel en eenvoudig een (ook relatief) betrouwbaar en energiezuinig netwerk tot stand worden gebracht.LoRa-mesh verloopt via de niet-gelicentieerde ISM-band (433/868 MHz in EU) en is geen vervanger van professionele hulpdiensten, maar kan handig zijn voor low-
bandwidth tekst tijdens uitval van infrastructuur.
Naar inhoudsopgave
Mesh
Point-to-Point Verbindingcode:
1
| A ------- D |
In een point-to-point verbinding is er een directe verbinding tussen twee punten, A en D. Dit betekent dat alle communicatie plaatsvindt via deze twee nodes.
Mesh Verbinding
code:
1
2
3
4
5
| A
/ \
B---C
\ /
D |
In een mesh netwerk zijn meerdere nodes met elkaar verbonden. Elke node kan met meerdere andere nodes communiceren, wat de betrouwbaarheid en flexibiliteit verhoogt.
Dit komt omdat er bij een directe verbinding op VHF (deze frequenties) er eigenlijk een soort van zichtverbinding moet zijn (vandaar ook hoe hoger de antenne, hoe groter het bereik, zendvermogen is van ondergeschikt belang). Bij een Mesh netwerk kan A dus toch D bereiken omdat het bericht via B en/of C wordt doorgestuurd (repeater/relais). Dit noemt men een hop, in dit geval 1 dus.
Hier een leuk praktijk voorbeeld:
Via het kippengaas (mesh) kunnen er ook meerdere paden worden gevonden, dit was wel een leuke, 4 én 14 (!) hops
:strip_exif()/f/image/xpnhGZJHMUxWaiUNmb9QueSe.png?f=user_large)
Zie ook o.a. Wikipedia: Meshtastic en https://github.com/meshcore-dev/MeshCore/wiki
Tips voor Optimalisatie
- Gebruik Hoogte: Plaats je antenne zo hoog mogelijk voor een beter bereik, vooral in heuvelachtig terrein.
- Test Locaties: Voer tests uit in verschillende omgevingen (open velden, bebouwde gebieden) om de best werkende instellingen te bepalen.
- Verbindingstests: Test verbindingen met andere apparaten in jouw netwerk om te bevestigen dat alles correct is ingesteld. op https://analyzer.letsmesh.net kan je ook kijken of je jezelf bijvoorbeeld in het #test channel terugziet.
- Hou rekening met demping van isolatiematerialen, HR+x glas en gewapend beton. Zoals je wellicht al met WiFi, GSM en andere radiosignalen (DAB+) gemerkt hebt, is dat de ontvangst binnen (zeker bij recente nieuwbouw) belabberd is. Deze demping, daar heeft LoRa helaas ook veel last van. Indien dit het geval is kan je overwegen een repeater buiten je huis te plaatsen.
Hardware algemeen
Mesh-netwerken zijn beschikbaar op diverse LoRa-apparaten die werken op 433 MHz (in de EU nauwelijks gebruikt voor de in dit topic besproken type mesh-netwerken, maar wel toegestaan) , 868 MHz (EU meest gebruikt) en 915 MHz (US band). Voorbeelden hiervan zijn de Lilygo T-Deck, T-Pager, RAK Wireless WisBlock RAK4631-apparaten (bijv. 19003, 19007, 19026), Heltec V3, Xiao S3 WIO, Xiao C3, Heltec T114, Station G2, Nano G2 Ultra en Seeed Studio T1000-E. Er worden regelmatig nieuwe apparaten toegevoegd.Ook is het mogelijk om zelf je eigen board te ontwerpen, deze zal dan bestaan uit een (micro)controller met daarvoor aangepaste software (firmware), (een) radio module(s) en antenne(s).
BELANGRIJK!!!: Gebruik altijd een antenne, elke radiozender heeft een versterker (eindtrap) om te zenden. Is er geen antenne aangesloten dan kan de versterker zijn vermogen niet kwijt en blaas je deze versterker op (het kan in een milliseconde gebeurd zijn)!
code:
1
2
3
4
5
6
7
8
9
| | Hardware | Functies | Voordelen | Nadelen | Link | |----------------------------------|--------------------------------------------------|-----------------------------------------------|------------------------------------------------|------------------------------------------------| | **Meshtastic/MeshCore** | | | | | | LILYGO T-Echo | E-Ink scherm, GPS, Bluetooth 5.0, LoRa (SX1262) | Zeer energiezuinig, eenvoudige setup | Beperkte beschikbaarheid, prijzig | https://www.amazon.com/dp/B09H4RHGN7 | | LILYGO T-Beam | ESP32, GPS, LoRa (SX1276), batterijhouder | Betaalbaar, inclusief GPS en WiFi | Batterij en behuizing niet inbegrepen, groot | https://www.amazon.com/dp/B08NFGZKGL | | WisBlock Meshtastic Starter Kit | Modulaire platform | Hoog niveau van aanpassing | Complex voor beginners | https://www.amazon.com/dp/B09HDM8PQ3 | | Heltec V3 | LoRa32, ESP32, Bluetooth | Goedkoop, veelzijdig | Beperkte documentatie | https://www.amazon.com/dp/B07HR69ZTW | | LILYGO T-Deck Plus | Standalone apparaat met scherm | Direct gebruik zonder smartphone | Duurder dan andere opties | https://www.amazon.com/dp/B09FMZVQG7 | | SenseCAP T1000-E | Handheld apparaat met IP65-behuizing | Weerbestendig en draagbaar | Hogere prijs in vergelijking met andere opties | https://www.amazon.com/dp/B09H3WZ5F7 | |
Naar inhoudsopgave
Waar is de hardware te koop
LoRa hardware is overal op het internet verkrijgbaar.Nationaal op:
- https://www.tinytronics.nl/
- https://www.kiwi-electronics.com/nl
- En natuurlijk op vele andere plaatsen...
- https://nl.aliexpress.com
- https://www.amazon.nl/
- En natuurlijk op vele andere plaatsen...
Naar inhoudsopgave
Hardware overzicht
Er zijn diverse LoRa hardware fabrikanten, hieronder enkele (relatief) bekende:- https://lilygo.cc/
- https://heltec.org/
- https://www.waveshare.com/
- https://www.rakwireless.com/en-us
- https://www.seeedstudio.com/
Lora boards
Lilygo
Hieronder een overzicht van de meest populaire Lilygo Lora boards:| Product | Afbeelding | Link |
|---|---|---|
| T-Beam |  | https://www.lilygo.cc/products/t-beam |
| LoRa32 V1.3 |  | https://lilygo.cc/products/lora-v1-3 |
| LoRa32 V1.6 |  | https://lilygo.cc/products/lora3 |
| T-Deck Plus |  | https://lilygo.cc/products/t-deck-plus-1 |
| T-Lora Pager |  | https://lilygo.cc/products/t-lora-pager |
| T3-S3-LR1121 |  | https://lilygo.cc/products/t3-s3-lr1121 |
| T3-S3-SX1262 |  | https://lilygo.cc/products/t3s3-v1-0 |
Heltec
Hieronder een overzicht van de meest populaire Heltec Lora boards:| Product | Afbeelding | Link |
|---|---|---|
| WiFi LoRa 32 (V3) |  | https://heltec.org/project/wifi-lora-32-v3/ |
| WiFi LoRa 32 (V4) |  | https://heltec.org/project/wifi-lora-32-v4/ |
Welke software werkt op welke hardware?
In 95 procent van de gevallen is het zo dat wanneer Meshtastic op de hardware geïnstalleerd kan worden, dat MeshCore dan ook werkt op dezelfde hardware en vice versa. Controleer altijd op de website van Meshtastic/Meshcore of jouw hardware ondersteund is.Naar inhoudsopgave
Antennes
De algemene stelregel voor een antenne is dat deze zo hoog mogelijk geplaatst moet worden en zo ver mogelijk weg van andere obstakels (vrij zicht).Er zijn diverse antenne-type met allen hun eigen voor en nadelen, elk antenne type heeft zijn/haar eigen toepassing:
| Type Antenne | Kenmerken | Voordelen | Nadelen |
|---|---|---|---|
| Dipole Antenne | Eenvoudig ontwerp met twee elementen. | Goed bereik, eenvoudig te gebruiken. | Beperkt stralingshoek. |
| Monopole Antenne | Bestaat uit één element dat op een massa geplaatst is. | Compact en kosteneffectief. | Kan minder efficiënt zijn zonder goede massa. |
| Yagi Antenne | Meerdere elementen voor gerichte straling. | Hoge gain en gericht bereik. | Groter en minder mobiel. |
| PCB Antenne | Geïntegreerde antenne op de printplaat van het apparaat. | Ruimtebesparend, geen extra onderdelen nodig. | Beperkte aanpasbaarheid en bereik. |
| Helix Antenne | Spiraalvormig ontwerp dat voor meer veelzijdigheid zorgt. | Kan goed presteren op lange afstand. | Complexer te bouwen en af te stemmen. |
Antenne gain
Gain verwijst naar de versterking van een antenne of een versterker in een communicatiesysteem. Het wordt vaak uitgedrukt in decibel (dB) en is een maat voor hoe effectief een antenne (of versterker) radiogolven kan uitzenden of ontvangen in vergelijking met een referentie-antennne, meestal een isotrope antenne.Typen Gain
- Geeïnduceerde Gain:
- Dit is de toename in het vermogen dat een antenne kan uitzenden of ontvangen in een bepaalde richting in vergelijking met een standaard antenne.
- Overal Gain:
- Dit meet de totale effectiviteit van een antenne, ongeacht de richting, en geeft aan hoeveel sterker het signaal is dan bij een isotrope antenne.
- Bereik: Een hogere gain kan resulteren in een groter bereik, omdat de antenne meer signaal kan concentreren in een specifieke richting.
- Signaalsterkte: Met een hogere gain kun je zwakkere signalen beter ontvangen, wat cruciaal is in gebieden met veel interferentie of blokkades.
- Gerichtheid: Antennes met hoge gain hebben vaak een kleinere stralingshoek, wat betekent dat ze gericht zijn op specifieke gebieden. Dit kan nuttig zijn voor punt-tot-punt communicatie.
- Een antenne met hoge gain kan een sterker signaal in een specifieke richting uitzenden, maar heeft mogelijk een beperkte dekking in andere richtingen.
- Het kan ook invloed hebben op de ontvangen signaalsterkte, afhankelijk van de positie en de oriëntatie van de antenne.
- Bij het kiezen van een antenne is het essentieel om een balans te vinden tussen gain en het bereik dat je nodig hebt voor je specifieke toepassing.
Antenne links
- https://www.kiwi-electron...60mm-20042?search=antenne
- https://www.reichelt.de/d...e_5_8_dbi_lora_wan-273010
- https://nl.aliexpress.com...28733%7C_p_origin_prod%3A
- https://3g-aerial.biz/en/...antenna-online-calculator

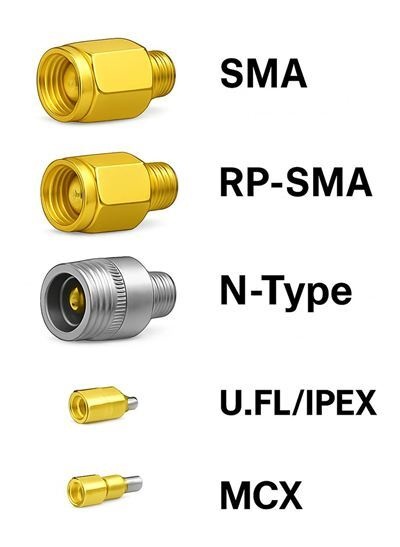

Antenne connectoren
Om een antenne te verbinden worden (vaak) connectoren gebruikt, let er op dat je een antenne koopt met de juiste antenne aansluiting dan wel verloop kabel.Als algemene stelregel geldt dat de antennekabel zo kort mogelijk gehouden moet worden en uit één stuk moet bestaan.
Ga je toch zelf iets doen aan je antennekabel???
=> Antenne verbindingen worden ALTIJD gesoldeerd en let op de juiste afscherming!code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| +-----------------+-----------------------------------------------------+ | Connector Type | Omschrijving | +-----------------+-----------------------------------------------------+ | SMA | Vaak gebruikt voor externe antennes, standaard | | | en breed beschikbaar. | +-----------------+-----------------------------------------------------+ | RP-SMA | Een variant op de SMA-connector, waarbij de pin | | | aan de binnenkant en de ring aan de buitenkant | | | is. Geschikt voor verschillende apparaten. | +-----------------+-----------------------------------------------------+ | N-Type | Degelijk en geschikt voor hogere vermogens en | | | frequenties. Wordt vaak gebruikt voor professionele | | | toepassingen. | +-----------------+-----------------------------------------------------+ | U.FL/IPEX | Klein formaat connector voor interne antennes, | | | gebruikt in compacte apparaten. | +-----------------+-----------------------------------------------------+ | MCX | Kleinere connector, vaak gebruikt voor | | | low-power toepassingen en waar ruimte beperkt is. | +-----------------+-----------------------------------------------------+ |
:no_upscale():strip_icc():strip_exif()/f/image/9Ca9UWmbD5W27p5R59ozRIqI.jpg?f=user_large)
Naar inhoudsopgave
Software
Op dit moment van schrijven zijn de twee (relatief) grote LoRa mesh-netwerk(software)type Meshtastic en MeshCore. De algemene (huidige) consensus is dat Meshtastic meer geschikt is voor adhoc gebruik (bij voorbeeld voor noodcommunicatie of camperen, hiking, enz.) en MeshCore wat statischer is.Het verschil zit hem op dit moment (firmware veranderd snel) vooral in het feit dat er standaard meer verkeer op een Meshtastic netwerk is doordat Meshtastic standaard het verkeer doorzend tussen de nodes (iets wat MeshCore niet perse doet), hierdoor hebben beide type mesh-netwerken hun voors en tegens, en zal vooral jouw use-case bepalen welk type voor jouw het beste werkt.
In 95 procent van de gevallen is het zo dat wanneer Meshtastic op de hardware geïnstalleerd kan worden, dat MeshCore dan ook werkt op dezelfde hardware en vice versa. Controleer altijd op de website van Meshtastic/MeshCore of jouw hardware ondersteund is.
Naar inhoudsopgave
MQTT
Het stelt o.a. Meshsoftware-gebruikers in staat om verbinding te maken met cloud-infrastructuur, waardoor het mogelijk is om data naar en van het internet te verzenden. Dit kan handig zijn voor monitoring of voor toegang tot externe gegevens.Wat is MQTT?
MQTT (Message Queuing Telemetry Transport) is een lichtgewicht messaging-protocol dat speciaal is ontworpen voor het verzenden van berichten tussen apparaten, vooral in Internet of Things (IoT) toepassingsscenario's. Het is veelgebruikte technologie voor real-time communicatie en gegevensoverdracht in netwerken met beperkte bandbreedte of lage energie-inname.Heb ik MQTT nodig?
Dat hangt helemaal af van jou use-case, maar voor een opzichzelfstaand meshnetwerk niet, wel kan het handig zijn om sensoren te koppelen met bijvoorbeeld Home Assistant of iets dergelijks.MQTT in MeshCore tbv Meshcore Analyzer
Observers zijn MQTT-verbonden MeshCore-knooppunten die de pakketten die ze opvangen aan de Meshcore Analyzer service rapporteren => https://analyzer.letsmesh.net/about. Door gegevens van meerdere Observers op verschillende locaties te verzamelen, kunnen we de netwerkbetrouwbaarheid, pakketroutering en dekking vanuit veel perspectieven analyseren. Observers kunnen MeshCore-repeaters, room servers of companion devices zijn.Observers kunnen zoveel of zo weinig gegevens delen als ze willen. Sommige observers willen bijvoorbeeld alleen advert-pakketten delen om bij te dragen aan een geautomatiseerde internetknooppuntenkaart, maar niet de inhoud van andere pakketten. Observers kunnen op elk moment stoppen met het delen van gegevens.
Pakketlogging en -analyse zijn bedoeld om de prestaties en betrouwbaarheid van het netwerk te begrijpen, niet om de reikwijdte van het netwerk te vergroten, verschillende meshes/geografische regio's met elkaar te verbinden, of de reden te zijn waarom je een bericht wel of niet ontvangt. Als een uplinked observer zijn internet verliest, betekent dit alleen dat dit hulpmiddel geen inzicht meer heeft in zijn perspectief op het netwerk.
MeshCore is ontworpen als een gedecentraliseerd netwerk dat geen internet vereist om te functioneren. Dit is een belangrijk kenmerk dat het onderscheidt van andere hulpmiddelen. MQTT wordt vaak geassocieerd met het verbinden van verschillende netwerken, zoals gebruikt in Meshtastic. Dat is geen gebruiksdoel van dit hulpmiddel. Helaas, door het netwerk op deze manier te verbinden, verlies je ook fundamenteel de mogelijkheid om te zien hoe goed het netwerk functioneert zonder het, en eindig je met een netwerk dat meer op een alternatief voor wifi lijkt dan op een gedecentraliseerd netwerk dat precies hetzelfde zou kunnen functioneren zonder internet.
De pakketanalysator is bedoeld om meshbouwers te helpen begrijpen hoe goed de mesh werkt, welke verbindingen goed zijn en welke mogelijk meer hoogte, een ruisfilter of een extra repeater in de buurt nodig hebben, en betrouwbare paden te vinden tussen verschillende delen van de mesh. Elk gebruik van dit hulpmiddel om verschillende knooppunten/meshes/geografische regio's via het internet met elkaar te verbinden, valt buiten de reikwijdte van dit hulpmiddel en zal niet worden ondersteund. Als gebruik van de gegevens of API's op deze manier wordt gedetecteerd, zal het worden uitgeschakeld.
Naar inhoudsopgave
Meshtastic
https://meshtastic.orgLijkt de eerste te zijn welke LoRa als mesh communicatie inzet.
Types van Nodes in Meshtastic
Meshtastic is een project dat gericht is op het creëren van een mesh-netwerk voor communicatie zonder internetverbinding. Hieronder vind je de verschillende types nodes die in Meshtastic worden gebruikt.
1. Base Station Node
- Rol: Deze nodes fungeren als het centrale punt van het netwerk.
- Functies: Ze bieden verbinding met Internet (indien beschikbaar) en kunnen communicatie tussen verschillende soorten gebruikers en apparaten faciliteren.
- Toepassing: Ideaal voor gebieden waar een verbinding met andere netwerken benodigd is, zoals bij een evenementen of outdoor activiteiten.
- Rol: Relay nodes helpen bij het doorgeven van berichten binnen het mesh-netwerk.
- Functies: Ze ontvangen berichten van andere nodes en sturen deze door, wat de reikwijdte en robuustheid van het netwerk vergroot.
- Toepassing: Uitstekend voor het uitbreiden van het netwerk over een groter gebied, vooral in afgelegen gebieden.
- Rol: Deze nodes zijn meestal de eindgebruikers of apparaten.
- Functies: Ze kunnen berichten ontvangen en verzenden, maar hebben geen routingcapaciteiten. Ze communiceren voornamelijk met relay of base station nodes.
- Toepassing: Voor persoonlijke apparaten zoals smartphones of andere IoT-apparaten die communiceren binnen het mesh-netwerk.
- Rol: Deze nodes zijn uitgerust met sensoren om gegevens te verzamelen.
- Functies: Ze meten verschillende parameters, zoals temperatuur, luchtvochtigheid, of andere milieu-informatie, en verzenden deze gegevens via het netwerk.
- Toepassing: Geschikt voor milieumetingen, monitoring van omgevingen of agrarische toepassingen.
code:
1
2
3
4
5
6
| | Node Type | Rol | Functies | Toepassing | |------------------|--------------------------------|-----------------------------------------------------------|-------------------------------------| | Base Station Node| Centraal punt van het netwerk | Biedt verbinding met Internet en faciliteert communicatie | Evenementen of outdoor activiteiten | | Relay Node | Berichten doorgeven | Ontvangt en zendt berichten door | Uitbreiden van het netwerk | | Client Node | Eindgebruikersapparaten | Ontvangt en verzendt berichten | Smartphones en IoT-apparaten | | Sensor Node | Gegevens verzameling | Meet gegevens en verzendt deze | Milieu- en agromonitoring | |
code:
1
2
3
4
5
6
7
8
9
| Gegevens voor Meshtastic in Nederland | **Instelling** | **Waarde** | |------------------------|--------------| | **Preset** | NL/EU Narrow | | **Frequentie** | 868.1 MHz | | **Bandwidth** | 125 kHz | | **Spreading Factor** | 7 of 8 | | **Coding Rate** | 4/5 of 4/6 | |
Naar inhoudsopgave
Meshtastic nodes op de kaart
Zie deze website voor actuele Meshtastic nodes op de kaart:https://meshmap.net/
Naar inhoudsopgave
MeshCore
https://meshcore.co.ukTypes van Nodes in MeshCore
In MeshCore zijn er verschillende types nodes die elk een specifieke rol vervullen binnen het netwerk. Hier zijn de verschillende types nodes die je kunt tegenkomen:
1. Companion Node
- Rol: Deze nodes functioneren als interface voor eindgebruikers.
- Functies: Ze verbinden met andere apparaten via Bluetooth, USB of WiFi, maar herbroadcasten geen berichten van andere nodes. Dus ze zijn niet verantwoordelijk voor het doorgeven van communicatie door het netwerk.
- Toepassing: Ideaal voor mobiele toepassingen of wanneer je een console-toepassing gebruikt.
- Rol: Deze nodes zijn verantwoordelijk voor het doorgeven van berichten in het netwerk.
- Functies: Ze kunnen berichten van andere nodes ontvangen en doorzenden, wat helpt om de reikwijdte van het netwerk te vergroten.
- Toepassing: Perfect voor vastgeplaatste infrastructuur zoals op daken of heuvels om een robuust netwerk te creëren.
- Rol: Dit zijn nodes die functionaliteiten voor berichtenbeheer bieden.
- Functies: Ze kunnen fungeren als kleine servers voor chat- of berichtenfunctionaliteiten, wat communicatie tussen verschillende gebruikers vergemakkelijkt.
- Toepassing: Geschikt voor gedeelde berichten, chatrooms of andere collaboratieve toepassingen binnen het netwerk.
code:
1
2
3
4
5
| | Node Type | Rol | Functies | Toepassing | |------------------|----------------------------------|-------------------------------------------------------------|---------------------------------| | Companion Node | Interface voor eindgebruikers | Verbindt met apparaten; geen berichten doorgeven | Mobiele en console-toepassingen | | Repeater Node | Berichten doorgeven | Ontvangt en zendt berichten door | Vaste infrastructuur netwerken | | Room Server Node | Berichtenbeheer | Functie als server voor chat- of berichtenfunctionaliteiten | Gedeelde berichten en chatrooms | |
Deze verschillende nodes zorgen ervoor dat MeshCore een zelfherstellend, veerkrachtig netwerk kan creëren dat goed werkt zonder internetverbinding
Naar inhoudsopgave
MeshCore packet analyzer
Via https://analyzer.letsmesh.net/channels?region=netherlands kun je zonder (extra) LoRa hardware zien wat er allemaal op MeshCore voorbijkomt (dat is ook heel erg handig voor het testen van je hardware) =>:no_upscale():strip_icc():strip_exif()/f/image/KYAyVWyhSArfg6oIbbdsMg19.jpg?f=user_large)
Om je hardware te testen, maak daarvoor eerst een extra kanaal aan in MeshCore "#test" (dus zonder de quotes, je weet wel... Deze dingen " "
, dus gewoon kanaal 2 kiezen (In het geval van een LILYGO T-Deck, kanaal 1 is je public kanaal) en daar #test invoeren.Naar inhoudsopgave
MeshCore nodes op de kaart
Zie deze website voor actuele MeshCore nodes op de kaart:https://map.meshcore.dev/...=7&lat=52.1773&lon=5.5811
Naar inhoudsopgave
MeshCore kanalen
Er is een kanaal voor tweakers om te chatten en te testen op MeshCore: #tweakersmeshcore, maar er zijn meer
code:
1
2
3
4
5
6
7
8
9
| +------------------+----------------+ | Kanaal | Soort | +------------------+----------------+ | #afrithonbot | Testbot | | #bot | Testbot | | #dares | Noodkanaal | | #emergency | Noodkanaal | | #test | Testkanaal | +------------------+----------------+ |
Zie voor meer MeshCore kanalen deze website.
Naar inhoudsopgave
Meshtastic vs. MeshCore
Hieronder volgt een gedetailleerde vergelijking van Meshtastic en MeshCore, met hun kenmerken, toepassingen en voordelen.code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| | Kenmerk | Meshtastic | MashCore | |--------------------------|--------------------------------------------------------------|---------------------------------------------------------------| | **Type** | Open-source meshcommunicatie | Enterprise IoT platform | | **Gebruik** | Verbinding via Low Power Wide Area Network (LPWAN) | IoT-dataverwerking en connectiviteit | | **Focus** | Outdoor communicatie via radio | Data-analyse en integratie | | **Energieverbruik** | Zeer laag (specifiek voor batterijgevoede apparaten) | Standaard energieverbruik (voor cloud/geïntegreerde systemen) | | **Bereik** | Enkele kilometers afhankelijk van het terrein | Afhankelijk van de IoT-connectie en infrastructuur | | **Kosten** | Zeer laag (hardwarekosten voor zenders/ontvangers) | Afhankelijk van licentie en infrastructuur | | **Flexibiliteit** | Zeer flexibel, open source | Gericht op specifieke industriële toepassingen | | **Platform** | Meshtastic apparaat (bijv. TTGO T-Beam) | Cloudgebaseerd platform voor IoT-integratie | | **Beveiliging** | End-to-end encryptie voor data | Gebouwd met enterprise-niveau beveiliging | | **Schaling** | Geschikt voor kleine tot middelgrote netwerken | Geschikt voor grootschalige, geavanceerde IoT-omgevingen | | **Integraties** | Weinig integraties, focus op peer-to-peer mesh | Meerdere integraties voor data-analyse, cloud services, etc. | | **Gebruiksgemak** | Eenvoudig op te zetten, maar vereist enige technische kennis | Vereist een hogere technische expertise en configuratie | | **Beschikbare Software** | App voor Android en iOS, firmware voor hardware | Platforminterface, API's voor integratie | | **Gebruiksscenario's** | Outdoors, avontuurlijke netwerken, afgelegen gebieden | Slimme steden, industriële IoT, sensornetwerken | |
Naar inhoudsopgave
Overgang van Meshtastic naar MeshCore
Paar dingen die je moet weten als je van Meshtastic naar Meshcore gaat:Belangrijke Instellingen voor MeshCore
code:
1
2
3
4
5
6
7
| | **Instelling** | **Waarde** | |------------------------|-----------------------------------------------------------------------| | **Preset** | UK/EU Narrow <= dit is de setting die er nu in NL/BE/UK word gebruikt | | **Frequentie** | 869.618 MHz | | **Bandwidth** | 62.5 kHz | | **Spreading Factor** | 8 | | **Coding Rate** | 8 | |
Opmerkingen over Repeaters
- Advertentie-interval: Repeaters in MeshCore versturen standaard slechts 1x per 12 uur een advertentie.
- Zichtbaarheid van Nodes: Het kan tot 12-24 uur duren voordat andere nodes in het netwerk zichtbaar worden.
- Zorg ervoor dat je de juiste instellingen configureert bij de overgang naar MeshCore om optimale prestaties te garanderen.
- Houd rekening met het advertentie-interval bij het plannen van je netwerkactiviteit; dit kan invloed hebben op de snelheid van het ontdekken van andere nodes.
Naar inhoudsopgave

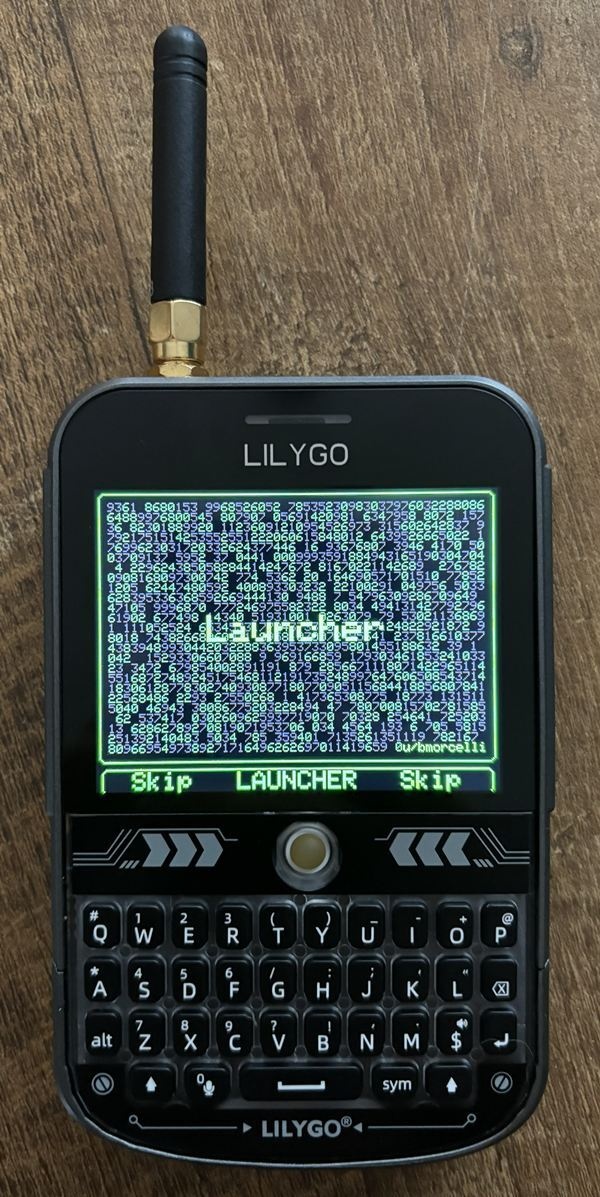

Multiboot optie "Launcher" voor ondersteunde apparaten met een SD slot
:no_upscale():strip_icc():strip_exif()/f/image/bkhJU7SQ4aCJskZPqSjdtYzR.jpg?f=user_large) | :gifsicle():strip_exif()/f/image/IS8ZzBh150Kn8ZIVhqIXrQE1.gif?f=user_large) |
Bovenstaande maakt het mogelijk om snel en eenvoudig en zonder tussenkomst van een PC te schakelen van mesh-type (MeshCore of Meshtastic) maar ook andere firmware.
Voor meer info, zie deze YouTube video:Naar inhoudsopgave
Algemeen
Afhankelijk van je hardware blijft het een beetje pielen om de firmware op de systemen te krijgen (serial, dan weer BT, dan weer wifi of SD-kaart, wisselen lijkt hier te helpen, dus installatie via Serial, dan connectie via BT en dan via WIFI de boel stabiel thuis.Op mijn windows laptops lijkt CP210x_VCP_Windows wel de driver te zijn.
Naar inhoudsopgave
Tips & Tricks
Tip van dyrc => https://gathering.tweakers.net/forum/view_message/84083698Tip van Heronimo => https://gathering.tweakers.net/forum/view_message/84087822
Tip van MrBreaker => Als je MQTT niet rechtstreeks gekoppeld krijgt aan Home Assistant
Tip van MrBreaker, goedkoopste behuizing voor je board=> https://gathering.tweakers.net/forum/view_message/84208672
Tip van dylan111111, Meshtastic/Meshcore node repeater hardware => https://gathering.tweakers.net/forum/view_message/84236174
Naar inhoudsopgave
Links
Er is in dit topic een website genoemd die beide benoemd en beschrijft => https://www.meshnet.nl/Een bondige vergelijking tussen beide geeft => https://www.meshnet.nl/meshcore-vs-meshtastic.html
Multifirmware optie => https://bmorcelli.github.io/Launcher/index.html
Mijn (MrBreaker) ervaringen => https://gathering.tweakers.net/forum/view_message/84201688
Een Unicode lijst van NL plaatsnamen - handig als je je repeater/relais een UN geldige naam wil geven - NL-HAA-user bijvoorbeeld : https://service.unece.org/trade/locode/nl.htm
Nog een mooie site met goede info => https://techspeeltuin.nl/meshcore-introductie/
Een noodradio netwerk voor als alles uitvalt => https://localmesh.nl/
Naar inhoudsopgave
Afkortingenlijst/Legenda
- TS = Topic Start(er)
- MT = Meshtastic
- MC = MeshCore
- HA = Home Assistant
- LoRa = Long Range Wide Area
- ESP32 = Een microcontroller met een kloksnelheid tot 240 MHz en heeft tot 520 KB RAM
- Firmware = Software voor op een controller
- SD-kaart = Een SD-kaart (Secure Digital kaart) is een soort geheugenkaart die wordt gebruikt om digitale gegevens op te slaan.
- BT = Bluetooth
- OTA = Over The Air (heeft betrekking op het updaten van firmware)
- CFG = configuratie
[ Voor 255% gewijzigd door MrBreaker op 31-12-2025 02:34 . Reden: URL aangepast mbt Meshtastic ]
franssie.bsky.social | 🎸 Niets is zo permanent als een tijdelijke oplossing | Een goed probleem komt nooit alleen | Gibson guitar Fender Guitar God Damn Guitar
:strip_icc():strip_exif()/u/361759/crop5cb6d28a2dd3e_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/119144/crop5da3d1fdca8b6_cropped.jpeg?f=community)
:strip_exif()/u/206557/captain-obvious.gif?f=community)
:strip_icc():strip_exif()/u/312416/crop667d94a2b44f7_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/342739/deltadelta1.jpg?f=community)
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/165955/avatar60x60.jpg?f=community){kind=avatar}
:no_upscale():strip_icc():strip_exif()/f/image/B5cF56Ahm1LOXRcyHYC4I5IG.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/atd3AcDHbSnDWXNMOG7wF89H.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/YPosGSbkPIqUKVHCWtMtyeyj.jpg?f=user_large)
/u/26285/avatar.png?f=community){kind=avatar}
)
:strip_icc():strip_exif()/u/46872/volume-s.jpg?f=community)
:strip_icc():strip_exif()/u/41309/joe.jpg?f=community)
:strip_exif()/u/316566/crop570109b769a18_cropped.gif?f=community)
:strip_icc():strip_exif()/u/109013/crop5ebb9b611401c_cropped.jpeg?f=community)
/u/35916/crop5bd9a0086d0e1.png?f=community)
Een Heltec v3 voor repeater op zolder en een Heltec T114 met zonnepaneel en batterij voor repeater bij ouders
Heb ik weer wat amusement voor de komende maanden...
