Het grote topic voor Elektra huisinstallaties - Deel 3

[Thunderwookie]

Goedemiddag allen,

Naar aanleiding van mijn eerdere bericht, de adviezen betreft de inrichting van mijn huidige groepenkast (het merk Noark (bedankt zonneplan) ) en het advies om een remautomaat te plaatsen in verband met een komende Thuisbatterij, heb ik de volgende groepenkast ontworpen:

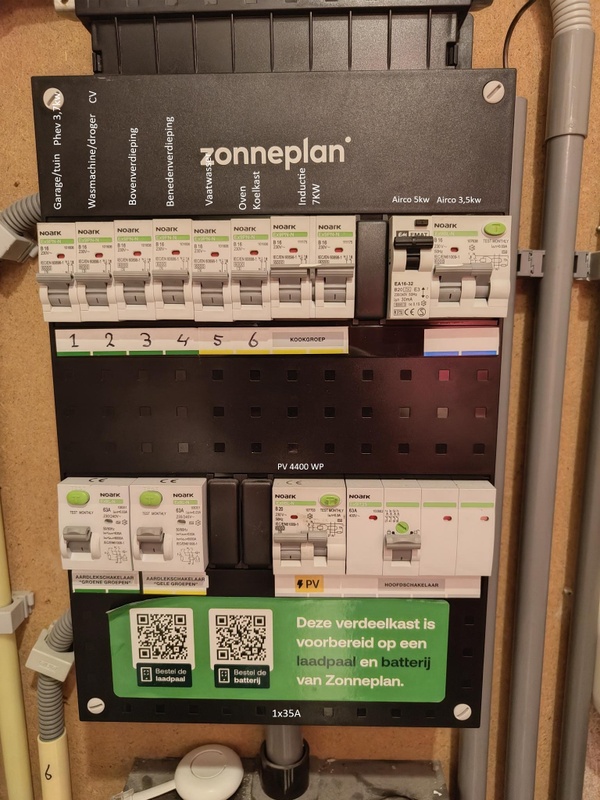

Situatie nu :
1x35a aansluiting

1x 1 fase PV 4400WP 20a
1x Kookgroep 7,4KW 2x16a
1x PHEV lader via Stopcontact
1x Airco 5KW 20a
1x Airco 3,5Kw 16a



Ik wil deze geheel gaan vervangen voor het volgende:

1x35a voorbereid op 3x25a aansluiting welke ook z.s.m.aangevraagd gaat worden.

1x Hoofdschakelaar 40a 4p
1x Remautomaat 40a 4p
3x Aardlekschakelaar naar in totaal 12 groepen
1x 3 fase kookgroep (Wordt pas in gebruik genomen na aansluiting 3x25)
1x 3 fase EV lader (wordt pas in gebruik genomen na aansluiting 3x25, ik laad nu nog 3,7kw via stopcontact maar dan heb ik het klaar voor de toekomst)
1x 1 fase PV 4400WP 20a Aardlekautomaat komt tussen hoofschakelaar en remautomaat. Komt op fase 2
1x 1 fase Thuisbatterij (Anker max ac) 20a Aardlekautomaat komt tussen hoofdschakelaar en remautomaat. Komt op fase 1
1x Airco 5kw 20a komt achter ALS op fase 1
1x Airco 3,5kw 16a komt achter ALS op fase 2|
1x Airco 3,5kw 16a komt achter ALS op fase 3
1x Tijdelijke Kookgroep 7,4KW 2x16a

Verder komt er bijv. nog een Shelly pro of smart meter gen 2 bij.



Mijn vraag aan de specialisten, kan dit voor nu op de 1x35 aansluiting gecombineerd met de remautomaat? Hebben jullie tips/verbeteringen die ik naar aanleiding van dit model nog kan/moet toepassen?

Alvast en wederom dank voor jullie tijd en moeite!

Freek

[bjusterbaarlik]

Dat is geen remautomaat maar een aardlekschakelaar die maximaal 40A mag hebben en dus niet beveiligd is tegen een stroom groter dan 40A.

Maar waarom remautomaten en niet gewoon 63A aardlekschakelaars? Dat is de veel betere oplossing. Remautomaat op deze manier gaat er voor zorgen dat alle stroom in je huis uitvalt als je meer dan 40A continue op één van de drie fases gaat trekken.

[AR34]

Heb een vraag over dakdoorvoeren voor elektrakabels. Ben een ontwerp aan het maken voor het verduurzaming van mijn huis, en ik wil op het platte dak van mijn garage een buitenunit voor een airco, buitenunit voor een hybride warmtepomp, en zonnepanelen gaan plaatsen. Mogelijk in combinatie met een sedum dak, maar dat hangt een beetje af van de opties. In de garage hangt nu een onderverdeler die is aangesloten op de groepenkast.

Plaatsing zal gefaseerd gaan, en voordat ik ga beginnen zal het dak eerst vernieuwd moeten worden. Ik wil dan gelijk het juiste aantal dakdoorvoeren meenemen. Voor de voeding van de 2 buitenunits kan ik volgens mij gewoon 1 dakdoorvoer gebruiken. En dan met twee verschillende YMvK kabels door 1 doorvoer. Uiteraard wel gewoon op aparte eindgroepen aangesloten en voorzien van een individuele werkschakelaar. Moeten de kabels van de zonnepanelen dan door een apart doorvoer? Of kan het ook door dezelfde als de voeding van de buitenunits (mits groot genoeg). Kan daar niet echt heel duidelijke eisen in vinden. In sommige topics zelfs gevonden dat airco leidingen hier ook nog doorheen mogen, maar dat lijkt mij niet wenselijk.

[Thunderwookie]

bjusterbaarlik schreef op donderdag 9 juli 2026 @ 20:25:
Dat is geen remautomaat maar een aardlekschakelaar die maximaal 40A mag hebben en dus niet beveiligd is tegen een stroom groter dan 40A.

Maar waarom remautomaten en niet gewoon 63A aardlekschakelaars? Dat is de veel betere oplossing. Remautomaat op deze manier gaat er voor zorgen dat alle stroom in je huis uitvalt als je meer dan 40A continue op één van de drie fases gaat trekken.

@bjusterbaarlik Daar heb je gelijk in, dat wist ik ook, heb ik niet benoemd maar die kon ik niet selecteren in de GKgenerator, vandaar de aardlek wat geen aardlek had moeten zijn .
Dus als ik die weghaal, de ALS-en vervang voor 63a varianten dan is de boel prima op orde of behoor ik dan de hoofdschakelaar ook gelijk te verzwaren naar 63a?

[FredvZ]

@Thunderwookie de kamrail zit aan de verkeerde kant. De voeding van de 3 fasen alamats hoeft niet door de remautomaat.

[bjusterbaarlik]

Thunderwookie schreef op donderdag 9 juli 2026 @ 20:44:
[...]

@bjusterbaarlik Daar heb je gelijk in, dat wist ik ook, heb ik niet benoemd maar die kon ik niet selecteren in de GKgenerator, vandaar de aardlek wat geen aardlek had moeten zijn .
Dus als ik die weghaal, de ALS-en vervang voor 63a varianten dan is de boel prima op orde of behoor ik dan de hoofdschakelaar ook gelijk te verzwaren naar 63a?

De hoofdschakelaar mag idd ook wel naar 63A door de mogelijkheid tot hogere nulstroom. Zorg ook dat de bedrading 10mm² wordt en niet de standaard 6mm².

Dan zit je goed als ook de aardlekschakelaars van 40A aangepast worden naar 63A.

FredvZ schreef op donderdag 9 juli 2026 @ 20:53:
@Thunderwookie de kamrail zit aan de verkeerde kant. De voeding van de 3 fasen alamats hoeft niet door de remautomaat.

Kamrail mag aan beide kanten, moet de invoer vanaf de hoofdschakelaar natuurlijk wel van de bovenkant als de kamrail aan de bovenkant komt.

[TKroon]

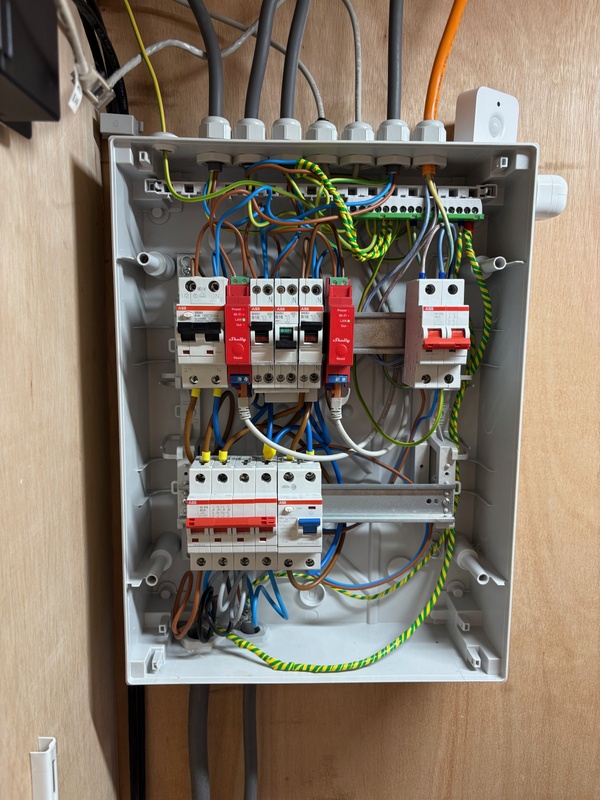

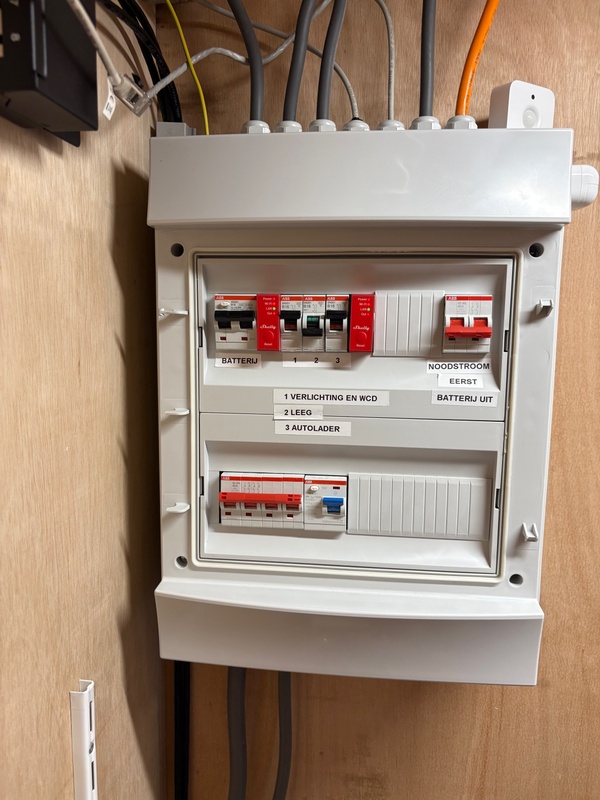

En nu is het hele project noodstroom klaar ik had de hoop dat de Marstek Venus D de GRID en BACKUP volledig gescheiden had, maar dat is niet het geval. Ik heb de aarde aan de nul verbonden op de noodstroom, maar zodra ik dan de BACKUP aanzet zonder de GRID uit te zetten klapt de aardlek. Geen ramp, maar is een extra handeling.

1. Groep BATTERIJ UIT
2. Hoofdschakelaar NOODSTROOM AAN
3. In meterkast: omschakelaar naar NOODSTROOM. En alles gaat weer aan

Alle feedback is welkom. Die Mistral-kasten zijn wel erg prettig om mee te werken met hoe ruim ze zijn. Binnenkort worden op deze kast ook nog de twee laadpalen aangesloten. De kabel tussen meterkast en deze onderverdeelkast in de overkapping is 4x6mm2+aardlitze.

[FredvZ]

bjusterbaarlik schreef op donderdag 9 juli 2026 @ 21:05:
Kamrail mag aan beide kanten, moet de invoer vanaf de hoofdschakelaar natuurlijk wel van de bovenkant als de kamrail aan de bovenkant komt.

Dat ligt maar net aan de toepassing en de gebruikte componenten.

Mijn opmerking gaat in dit geval over geen van beiden, mijn opmerking gaat over het feit dat in dit specifieke ontwerp de stroom naar de alamats met dit ontwerp óók door de remautomaat gaat. En dat is niet nodig en beperkt onnodig de maximaal te gebruiken stroom van de hele installatie.

[Thunderwookie]

FredvZ schreef op donderdag 9 juli 2026 @ 21:09:
[...]

Dat ligt maar net aan de toepassing en de gebruikte componenten.

Mijn opmerking gaat in dit geval over geen van beiden, mijn opmerking gaat over het feit dat in dit specifieke ontwerp de stroom naar de alamats met dit ontwerp óók door de remautomaat gaat. En dat is niet nodig en beperkt onnodig de maximaal te gebruiken stroom van de hele installatie.

Als ik vragen mag, (ik zie in het gehele topic verschillende meningen voorbij komen) wel of geen remautomaat?

[Annuk]

Thunderwookie schreef op donderdag 9 juli 2026 @ 19:59:
Goedemiddag allen,

Naar aanleiding van mijn eerdere bericht, de adviezen betreft de inrichting van mijn huidige groepenkast (het merk Noark (bedankt zonneplan) ) en het advies om een remautomaat te plaatsen in verband met een komende Thuisbatterij, heb ik de volgende groepenkast ontworpen:

Situatie nu :
1x35a aansluiting

1x 1 fase PV 4400WP 20a
1x Kookgroep 7,4KW 2x16a
1x PHEV lader via Stopcontact
1x Airco 5KW 20a
1x Airco 3,5Kw 16a

[Afbeelding]

Ik wil deze geheel gaan vervangen voor het volgende:

1x35a voorbereid op 3x25a aansluiting welke ook z.s.m.aangevraagd gaat worden.

1x Hoofdschakelaar 40a 4p
1x Remautomaat 40a 4p
3x Aardlekschakelaar naar in totaal 12 groepen
1x 3 fase kookgroep (Wordt pas in gebruik genomen na aansluiting 3x25)
1x 3 fase EV lader (wordt pas in gebruik genomen na aansluiting 3x25, ik laad nu nog 3,7kw via stopcontact maar dan heb ik het klaar voor de toekomst)
1x 1 fase PV 4400WP 20a Aardlekautomaat komt tussen hoofschakelaar en remautomaat. Komt op fase 2
1x 1 fase Thuisbatterij (Anker max ac) 20a Aardlekautomaat komt tussen hoofdschakelaar en remautomaat. Komt op fase 1
1x Airco 5kw 20a komt achter ALS op fase 1
1x Airco 3,5kw 16a komt achter ALS op fase 2|
1x Airco 3,5kw 16a komt achter ALS op fase 3
1x Tijdelijke Kookgroep 7,4KW 2x16a

Verder komt er bijv. nog een Shelly pro of smart meter gen 2 bij.

[Afbeelding]

Mijn vraag aan de specialisten, kan dit voor nu op de 1x35 aansluiting gecombineerd met de remautomaat? Hebben jullie tips/verbeteringen die ik naar aanleiding van dit model nog kan/moet toepassen?

Alvast en wederom dank voor jullie tijd en moeite!

Freek

Kan je geen 2 kasten van 22x33 naast elkaar kwijt?
Bv beetje dit idee voor je dan:


Of evt zo is ook nog een globale optie:


En als je voor je PV een 2 module brede aardlekautomaat gebruikt kan je ze ook mooi naast je aardlekschakelaars op een kamrail zetten.

Heb nu gewoon even iets zitten klikken hoor voor beetje ideeën...

[Annuk]

Thunderwookie schreef op donderdag 9 juli 2026 @ 21:39:
[...]

Als ik vragen mag, (ik zie in het gehele topic verschillende meningen voorbij komen) wel of geen remautomaat?

Rem-automaat is eigenlijk een noodgreep, en als je nu nieuwe kast gaat samenstellen dan direct 63A aardlekschakelaars en 10mm² bedrading (of kamrails).

Oftewel blijft je bij 40A aardlekschakelaars dan moet een rem-automaat, ga je naar 63A aardlekschakelaars dan kan het zonder.

[Thunderwookie]

Helaas red ik 2 modules naast elkaar net niet, deze zal dan een 3-4 cm over de rand van de houten plaat heen gaan (als ik hem in lijn met de kast van de meter wil houden), lijkt me niet helemaal de bedoeling.

De dubbele pv automaat neem ik mee. Hele goede suggestie, waarvoor dank!

En 63a aardlekschakelaars gaan het worden

[ Voor 10% gewijzigd door Thunderwookie op 09-07-2026 21:50 ]

[Annuk]

Thunderwookie schreef op donderdag 9 juli 2026 @ 21:45:
Helaas red ik 2 modules naast elkaar net niet, deze zal dan een 3-4 cm over de rand van de houten plaat heen gaan, lijkt me niet helemaal de bedoeling.

Hoe bedoel je? Plaats anders eens een wat meer overzicht foto van je meterkast.

De dubbele pv automaat neem ik mee. Hele goede suggestie, waarvoor dank!

En 63a aardlekschakelaars gaan het worden

[wietco]

bjusterbaarlik schreef op donderdag 9 juli 2026 @ 21:05:
[...]
De hoofdschakelaar mag idd ook wel naar 63A door de mogelijkheid tot hogere nulstroom. Zorg ook dat de bedrading 10mm² wordt en niet de standaard 6mm².

Wat is het nut van een 63A ipv 40A hoofdschakelaar als de net aansluiting 1x35A of 3x25A is?

[Annuk]

wietco schreef op donderdag 9 juli 2026 @ 21:54:
[...]

Wat is het nut van een 63A ipv 40A hoofdschakelaar als de net aansluiting 1x35A of 3x25A is?

De stromen door de nul ivm scheve belasting.

[Thunderwookie]

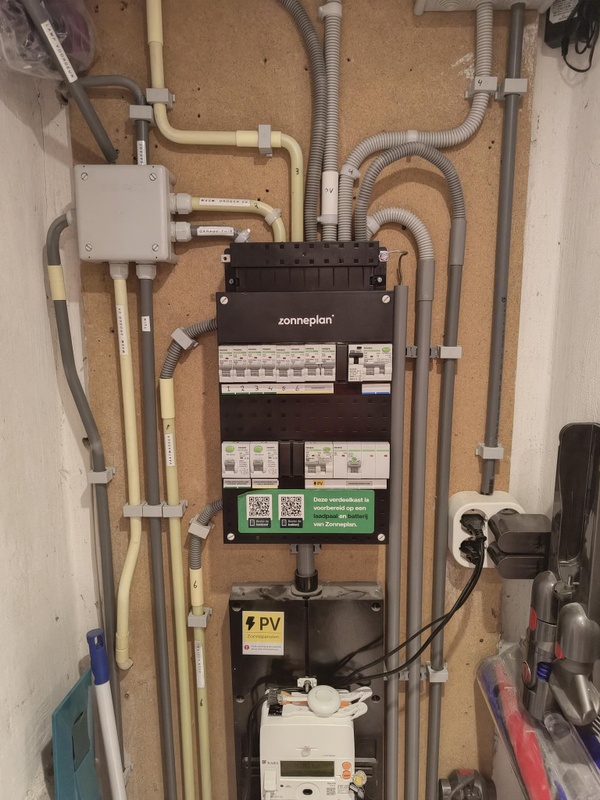

@Annuk dat is hem

[Annuk]

Thunderwookie schreef op donderdag 9 juli 2026 @ 21:56:
@Annuk dat is hem

~[Afbeelding]

Kan niet exact schatten hoeveel cm je links/rechts van je kast hebt, maar naar rechts uitbreiden zou moeten lukken, evt even een smalle strook van dezelfde dikte hout daar rechts vast schroeven of lijmen zodat je inderdaad wel een strakke achterwand hebt achter je kast.

[Edit]
Misschien niet helemaal the way to go maar dankzij dat buisje tussen je meterbord en je kast zou je de boel zelf nog iets off-center kunnen plaatsen zodat je niets hoeft te knutselen met de achterplaat.

[ Voor 15% gewijzigd door Annuk op 09-07-2026 22:13 ]

[bjusterbaarlik]

Ik zou 'm wel in het midden houden zodat je eventueel aan beide kanten één kan plaatsen.

[Rimco]

@Thunderwookie Gooi er dan meteen een MTR440 bovenop, dan kan je mooi in het midden blijven en dat zou volgens mij best moeten passen



Die lasdoos met (waarschijnlijk) 2 verschillende groepen linksboven is ook niet helemaal netjes

[ Voor 13% gewijzigd door Rimco op 09-07-2026 22:29 ]
