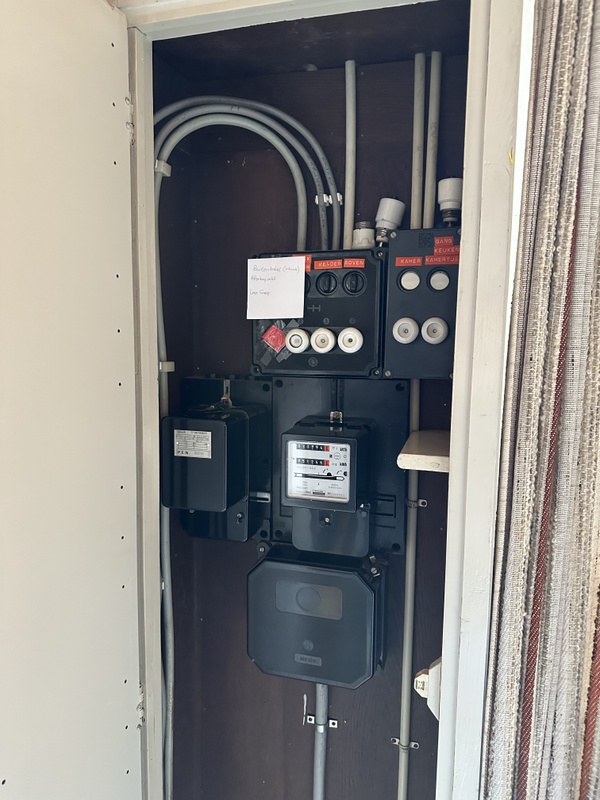

Ik heb een oud huis gekocht waar een compleet nieuwe elektrische installatie (leidingen/kabels door huis en groepen kast) in gaat. Maar ik zit te twijfelen over de bestaande meterkast.
Ik heb veel domotica spul, Warmtepomp, laadpaal en wil veel KwH meters.
Ik ben bang dat de hele boel niet in de bestaande meterkast past. De meterkast verbreden kan ook niet omdat er (links) de voordeur naast zit en (rechts) een raam.
Een tweede meterkast ergens plaatsen is nog lastig op basis van bestaande wetgeving heb ik begrepen. Wat adviseren jullie, gewoon de boel echt volbouwen?
:strip_exif()/f/image/oQK23oS3hAZoNOUbxeCssgwI.jpg?f=fotoalbum_large)
Ik heb veel domotica spul, Warmtepomp, laadpaal en wil veel KwH meters.
Ik ben bang dat de hele boel niet in de bestaande meterkast past. De meterkast verbreden kan ook niet omdat er (links) de voordeur naast zit en (rechts) een raam.
Een tweede meterkast ergens plaatsen is nog lastig op basis van bestaande wetgeving heb ik begrepen. Wat adviseren jullie, gewoon de boel echt volbouwen?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/oQK23oS3hAZoNOUbxeCssgwI.jpg?f=user_large)
ehhhh..HOI
:strip_icc():strip_exif()/u/483926/crop56e2d04101b52_cropped.jpeg?f=community)
Het is het gebrek aan ervaring op dit topic dat ik erover wakker lag hoe ik dit moet oplossen
Ik denk 48 modules nodig te hebben. Dus als je denkt dat twee kasten van twee modules hoog hierin past. Dan ben ik denk ik al geholpen.
ehhhh..HOI
:strip_icc():strip_exif()/u/397908/crop5a8183633ae3b_cropped.jpeg?f=community)
Het lijkt me dat daar prima 2 van deze kasten in passen, maar meten is weten!
Truth is like a language with no native speakers left.
Its poetry is speechless and it can’t be caught in human being’s breath.
Dit dus. Voor mij was het ook nieuw. Ik heb destijds ook 3 x gemeten (wel met drie keer dezelfde uitkomst) voor ik onze kookplaat aan durfde te sluiten en ik zeker was dat er geen 400V doorheen ging.
[ Voor 37% gewijzigd door rube op 26-10-2023 21:25 ]
/u/819325/crop57e3f14800364_cropped.png?f=community)
:strip_icc():strip_exif()/u/234177/what-carrot.jpg?f=community)
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Ennnnnnnnnn laat losssssssss.... https://github.com/jrz/container-shell (instant container met chroot op current directory)
/u/186071/crop58bc21e8285fa.png?f=community)
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Groepen zullen gewoon 16A worden en met 3f verwacht ik ook niet richting 20A te gaan.
Buizen worden sowieso 19mm, daar had ik al op aangedrongen. Dan denk ik dat ik het zo laat. Die 1,5mm2 komt me op een aantal punten wel goed uit. Dan kan ik er 1 extra kwijt
Buizen worden sowieso 19mm, daar had ik al op aangedrongen. Dan denk ik dat ik het zo laat. Die 1,5mm2 komt me op een aantal punten wel goed uit. Dan kan ik er 1 extra kwijt
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
:strip_exif()/u/67342/tnet3.gif?f=community)
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
:strip_icc():strip_exif()/u/452814/crop5f39606a58a35.jpeg?f=community)
:strip_icc():strip_exif()/u/403106/3868954827-1_60x60.jpg?f=community)
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Precies. Dat toestel van 3kW komt natuurlijk gewoon op een aparte eindgroep. Daar trek je 3x2,5mm² naar toe en dat past prima in een buis.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Ik had het over iets dat je in het stopcontact steekt. Over 3 jaar nog een buis aanleggen is er niet meer bij.:
[...]
Precies. Dat toestel van 3kW komt natuurlijk gewoon op een aparte eindgroep. Daar trek je 3x2,5mm² naar toe en dat past prima in een buis.
Daarom volgende keer harder maken wat ik wil.
offtopic:
maar mijn verbouw frustraties zijn verder niet relevant voor dit topic
maar mijn verbouw frustraties zijn verder niet relevant voor dit topic
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
:strip_exif()/u/41837/Self-5_60x60.gif?f=community)
/u/487451/glider.png?f=community)
Er was dan ook al 2 jaar geleden om gevraagd, het huis wordt voorzien van KNX
(Ja zolang loopt dit project al).
En nu ze eindelijk starten moet je heel goed opletten dat als je A vraagt en ze A beloven, dat ze niet toch B uitvoeren want makkelijker voor hun.
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Over een aantal weken komt mijn keuken. Daarom wil ik even inventariseren wat er moet gebeuren aan mijn groepenkast.
Ik heb een 3 fase aansluiting, dus het mooiste is dat de kookgroep ook 3 fase is?
Een aantal dingen wil ik voor mij zelf even helder hebben voordat ik iemand vraag om de boel aan te passen.

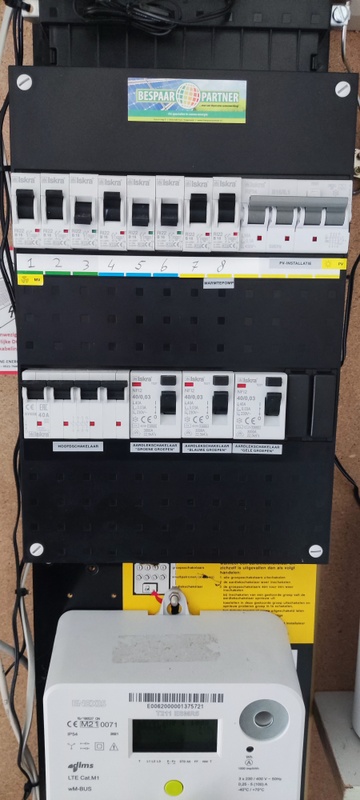

Huidige situatie:
:strip_exif()/f/image/a34IlsjorKELKbp60EH62qI9.jpg?f=fotoalbum_large)
Plan:
- Automaat 1 & 2 naar onderen verplaatsen, rechts van de aardlekschakelaar.
- Automaat 3, 5 eruit halen.
- Op de 4 plaatsen ruimte die daardoor ontstaan een 3 fase aardlekautomaat? plaatsen (voor het fornuis).
Dan heb ik nog één vrije groep over voor de toekomst (of nu al extra richting de keuken/oven).
Mis ik iets? Wil ik iets wat niet kan. Zijn er dingen waar ik verder om moet letten.
IKRSA spul is wat lastiger te krijgen, kan ik gewoon voor EATON gaan?
Ik heb een 3 fase aansluiting, dus het mooiste is dat de kookgroep ook 3 fase is?
Een aantal dingen wil ik voor mij zelf even helder hebben voordat ik iemand vraag om de boel aan te passen.
Huidige situatie:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/a34IlsjorKELKbp60EH62qI9.jpg?f=user_large)
Plan:
- Automaat 1 & 2 naar onderen verplaatsen, rechts van de aardlekschakelaar.
- Automaat 3, 5 eruit halen.
- Op de 4 plaatsen ruimte die daardoor ontstaan een 3 fase aardlekautomaat? plaatsen (voor het fornuis).
Dan heb ik nog één vrije groep over voor de toekomst (of nu al extra richting de keuken/oven).
Mis ik iets? Wil ik iets wat niet kan. Zijn er dingen waar ik verder om moet letten.
IKRSA spul is wat lastiger te krijgen, kan ik gewoon voor EATON gaan?
Gasloos 27/9/24 | WP: Quatt | Bosch Tronic 3500 6kW| WPB: Ariston Nuos Evo+ | 15 x Jinko 390WP (WZW)
:strip_icc():strip_exif()/u/52016/Alfa-TiMo-square-60.jpg?f=community)
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
Gasloos 27/9/24 | WP: Quatt | Bosch Tronic 3500 6kW| WPB: Ariston Nuos Evo+ | 15 x Jinko 390WP (WZW)
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/knRFdwEt9LZbsKcUCIXZVQzu.jpg?f=user_large)
Gasloos 27/9/24 | WP: Quatt | Bosch Tronic 3500 6kW| WPB: Ariston Nuos Evo+ | 15 x Jinko 390WP (WZW)
Gasloos 27/9/24 | WP: Quatt | Bosch Tronic 3500 6kW| WPB: Ariston Nuos Evo+ | 15 x Jinko 390WP (WZW)
:strip_icc():strip_exif()/u/404657/Audi-RS6-Golf-60x60.jpg?f=community)

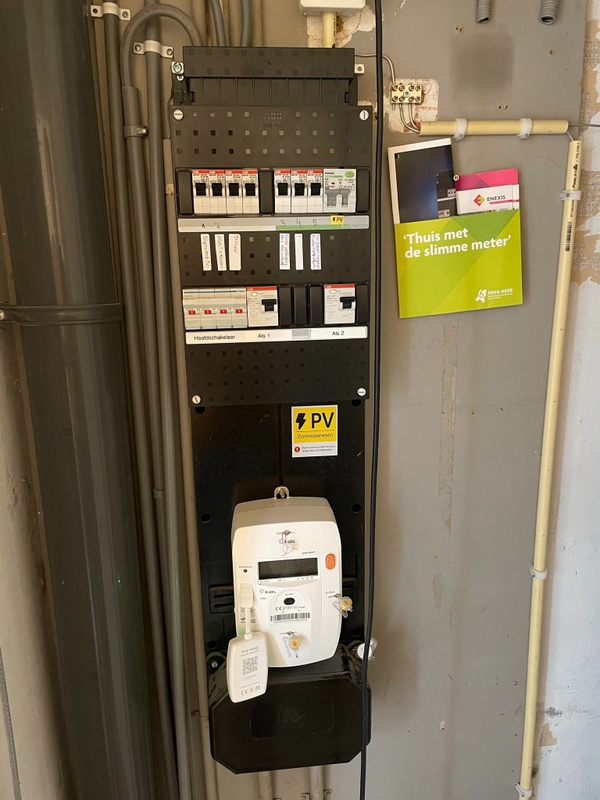

Vanochtend elektricien over de vloer gehad om onze huidige installatie (1x25A) gereed te maken voor 3x25A.
Hij heeft de hoofdschakelaar vervangen en ons begeleid bij het aanvraagproces 'Uw aansluiting verzwaren' bij Enexis.
Wij kregen een offerte welke ook al is betaald om deze werkzaamheden uit te voeren, maar daarnaast kregen we ook een aparte mail terug:
:strip_exif()/f/image/R0CJ1mL4ExkpmwSdgyvgDouq.jpg?f=fotoalbum_large)
Hij heeft de hoofdschakelaar vervangen en ons begeleid bij het aanvraagproces 'Uw aansluiting verzwaren' bij Enexis.
Wij kregen een offerte welke ook al is betaald om deze werkzaamheden uit te voeren, maar daarnaast kregen we ook een aparte mail terug:
Wat betekend dit voor de buren? Iemand ervaring met een dergelijke situatie?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/R0CJ1mL4ExkpmwSdgyvgDouq.jpg?f=user_large)
[ Voor 15% gewijzigd door aapjuh99 op 30-10-2023 11:52 ]
"Whatever the mind of man can conceive and believe it can achieve" - Napoleon Hill
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
/u/11437/wandcontactdoos.png?f=community)
:strip_icc():strip_exif()/u/85246/alterbirdgeblackbirdsmall.jpg?f=community)
Vraagje, ik (moet) wil mijn meterkast gaan uitbreiden, want deze is aardig vol:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/d7F0THTORtRaM9NzvhrvSpQo.jpg?f=user_large)
De bedoeling is dat er een kast naast komt, ik ga de aardingsdraad omleggen en de kabels voor de beltrafo net als de witte goot waar nu CAT6 doorheen loopt.
De uitbreiding is noodzakelijk in mijn ogen omdat:
Er komt een 22kw laadpaal, dus volgens mij heb ik hiervoor tenminste een "Eaton aardlekautomaat B16 30mA 3P+N" voor nodig. (ik heb 3 fasen liggen).
Daarnaast dus een aparte aardlek voor de 4 aanvullende automaten die ik wil toevoegen om nog groepen te creeëren voor oa. de airco's
En dan heb ik nog iets nodig (vermoed ook een aardlek) waarmee ik 3 groepen en 3-fasen krachtstroom naar mijn klushok kan brengen. In het klushok wil ik het ook fatsoenlijk afgemonteerd hebben. Dus ik denk dat ik de 4mm2 kabel in de meterkast op een aardlek zet, en dan een klein meterkastje in de klusschuur hang voor krachtstroom en de 3 groepen toch?
edit: tevens ben ik benieuwd hoe ik de stroom naar de 2de meterkast kan brengen om daar dus de boel verder in te richten te verdelen. Dan moet ik van de hoofdschakelaars stroom naar de aardlekautomaten in de andere kast brengen toch? En dat ook met 4mm2.
edit2: of juist de 4mm2 kabel voor de klusschuur op de hoofdschakelaar aftakken en dan de aardlek in de klusschuur zetten met groepen. Als ie er dan uitklapt als ik bezig ben dan hoef ik niet heen en weer te lopen.
De bedoeling is dat er een kast naast komt, ik ga de aardingsdraad omleggen en de kabels voor de beltrafo net als de witte goot waar nu CAT6 doorheen loopt.
De uitbreiding is noodzakelijk in mijn ogen omdat:
- ik een laadpaal wil installeren
- ik een 4mm2 3 fase draad naar mijn klusschuur heb lopen en daar ook de boel fatsoenlijk wil af monteren
- ik nog een paar automaten wil hebben voor oa. airco's op een aparte groep te zetten
Er komt een 22kw laadpaal, dus volgens mij heb ik hiervoor tenminste een "Eaton aardlekautomaat B16 30mA 3P+N" voor nodig. (ik heb 3 fasen liggen).
Daarnaast dus een aparte aardlek voor de 4 aanvullende automaten die ik wil toevoegen om nog groepen te creeëren voor oa. de airco's
En dan heb ik nog iets nodig (vermoed ook een aardlek) waarmee ik 3 groepen en 3-fasen krachtstroom naar mijn klushok kan brengen. In het klushok wil ik het ook fatsoenlijk afgemonteerd hebben. Dus ik denk dat ik de 4mm2 kabel in de meterkast op een aardlek zet, en dan een klein meterkastje in de klusschuur hang voor krachtstroom en de 3 groepen toch?
edit: tevens ben ik benieuwd hoe ik de stroom naar de 2de meterkast kan brengen om daar dus de boel verder in te richten te verdelen. Dan moet ik van de hoofdschakelaars stroom naar de aardlekautomaten in de andere kast brengen toch? En dat ook met 4mm2.
edit2: of juist de 4mm2 kabel voor de klusschuur op de hoofdschakelaar aftakken en dan de aardlek in de klusschuur zetten met groepen. Als ie er dan uitklapt als ik bezig ben dan hoef ik niet heen en weer te lopen.
[ Voor 12% gewijzigd door loewie1984 op 30-10-2023 17:04 ]
22 kW is 32A. De meeste mensen (met 3 fases) hebben een 3x25A aansluiting, omdat het vastrecht daarboven flink omhoog schiet. Als je laadpaal een load balancer heeft (dus aansluiting op P1 van de meter) dan kun je een B25 of zelfs B32 nemen (ik zie een 3p PV groep). Hou er dan wel rekening mee dat de kans dat je hoofdzekering kan klappen.
Hoeveel levert je PV maximaal op? De componenten die zelf geen overstroombeveiliging bieden (zoals de hoofdschakelaar en aardlekschakelaars) hebben een maximale stroom die ze aankunnen, en vaak is dat 40A. Als je PV minder dan 10 kW opwekt dan zijn die 40A componenten goed
Je hebt een kookgroep, maar ook 3 fases ter beschikking. Het beste vervang je die kookgroep door een 3-fase aardlekautomaat, en sluit je je fornuis aan volgens het 400V-schema dat op je fornuis staat. Nu trek je alle stroom van één fase (en ik HOOP dat dit via een aardlekschakelaar gebeurt, ook al staat er geen kleur aangegeven onder de kookgroep) waardoor je die ene fase veel zwaarder belast, en mogelijk overbelast.
Voor de onderverdeler in je klushok zou ik een aardlekautomaat nemen in je meterkast, niet alleen een aardlekschakelaar. Op die manier bescherm je ook tegen issues met de kabel tussen de twee groepenkasten en heb je een grotere kans dat de rest van je huis nog spanning en licht heeft. In de klusruimte inderdaad een groepenkast, bij voorkeur met eigen hoofdschakelaar, een 3p aardlekautomaat voor je krachtgroep, en 1 of meer aardlekschakelaars en automaten voor de rest die je aan wil sluiten. Bij drie groepen verdeeld over de drie fases zijn drie 3p aardlekautomaten net iets goedkoper, als je denkt later meer groepen te willen aansluiten (als er bijvoorbeeld een zaagtafel, draaibank of frees bij komt of zo) dan zou ik losse aardlekschakelaars en automaten nemen.
Hoe ver is het? Onder de 25m zou 4mm2 moeten voldoen maar als 6mm2 past zou ik dat doen, zeker naar je laadpaal (die staat immers langere tijd hogere vermogens te trekken). En ik zou niet rechtstreeks vanaf de hoofdschakelaar gaan, ik zou daar een aardlekautomaat tussen zetten. Als je dan een schop door de kabel steekt dan springt de aardlek na 30mA ipv dat er een gat zit in je schop omdat de hoofdzekering er pas bij 25A uit klapt
"Your life is yours alone. Rise up and live it." - Richard Rahl
Rhàshan - Aditu Sunlock
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
:strip_icc():strip_exif()/u/65843/chef60x60.jpg?f=community)
Afgelopen nacht was er hier een stroomstoring, meerdere woningen zonder stroom. Dat werd netjes opgelost door de netbeheerder.
Echter, vanochtend was van 1 groep (#3) de automaat in de meterkast nog afgeschakeld. En als ik die probeerde aan te zetten (omhoog duwen) dan bleef hij niet 'hangen' maar direct weer uit. Meermaals geprobeerd en uiteindelijk, keer of vijftien proberen, bleef hij wel hangen en had het hele huis weer spanning.
Dit heb ik wel eens eerder gemerkt bij deze groep, maar nu leek het erger dan vorige keren. En ook bij deze groep: als een klusjesman een zwaar apparaat op deze groep had aangesloten en aan schakelde, dan vloog de groep er ook uit.
Zit er veel op de groep: mwah, dat lijkt eerst wel zo (keuken, garage, 1 slaapkamer, overloop/gang, werkkamer) maar als je er over nadenkt stelt het weinig voor: vooral verlichting die uit stond. Keuken is dan een standaard koel/vrieskast en verlichting, meer niet. Garage een garagedeur-opener en verlichting. Ofwel, dat lijkt mij niet heel extreem. Ook als ik naar het actuele verbruik nu kijk: minder dan 300W voor het hele huis.
Dus, ik voel mij niet heel gelukkig bij zo'n gevoelige automaat. Wat zou hier de oorzaak kunnen zijn?
a) automaat zelf
b) toch teveel apparaten op de groep (en dan vooral de inschakelbelasting?)
Zelf wil ik eerst de automaat vervangen (hoofdschakelaar uit, automaat losschroeven, aansluitingen van de auto automaat op de nieuwe, nieuwe er in schroeven, hoofdschakelaar aan). Maar voor de zekerheid: volgens mij kan ik van deze rij automaten er een gewoon vervangen door bijv. een "Emat Installatieautomaat 1P + N 16A B-karakteristiek"? (specifiek deze omdat de bouwmarkt op loopafstand deze heeft)
:strip_exif()/f/image/FhgmzhezdFwajO6QioWO6ksK.jpg?f=fotoalbum_large)
:strip_exif()/f/image/yhWNPT1mejrfvpomIvpPqv5z.jpg?f=fotoalbum_large)
Ik kan op internet niet vinden wat een "E-norm MSN1-32" precies is, wel andere types. Maar lijkt mij een standaard automaat te zijn, maar voor de zekerheid vraag ik het dus hier.
Echter, vanochtend was van 1 groep (#3) de automaat in de meterkast nog afgeschakeld. En als ik die probeerde aan te zetten (omhoog duwen) dan bleef hij niet 'hangen' maar direct weer uit. Meermaals geprobeerd en uiteindelijk, keer of vijftien proberen, bleef hij wel hangen en had het hele huis weer spanning.
Dit heb ik wel eens eerder gemerkt bij deze groep, maar nu leek het erger dan vorige keren. En ook bij deze groep: als een klusjesman een zwaar apparaat op deze groep had aangesloten en aan schakelde, dan vloog de groep er ook uit.
Zit er veel op de groep: mwah, dat lijkt eerst wel zo (keuken, garage, 1 slaapkamer, overloop/gang, werkkamer) maar als je er over nadenkt stelt het weinig voor: vooral verlichting die uit stond. Keuken is dan een standaard koel/vrieskast en verlichting, meer niet. Garage een garagedeur-opener en verlichting. Ofwel, dat lijkt mij niet heel extreem. Ook als ik naar het actuele verbruik nu kijk: minder dan 300W voor het hele huis.
Dus, ik voel mij niet heel gelukkig bij zo'n gevoelige automaat. Wat zou hier de oorzaak kunnen zijn?
a) automaat zelf
b) toch teveel apparaten op de groep (en dan vooral de inschakelbelasting?)
Zelf wil ik eerst de automaat vervangen (hoofdschakelaar uit, automaat losschroeven, aansluitingen van de auto automaat op de nieuwe, nieuwe er in schroeven, hoofdschakelaar aan). Maar voor de zekerheid: volgens mij kan ik van deze rij automaten er een gewoon vervangen door bijv. een "Emat Installatieautomaat 1P + N 16A B-karakteristiek"? (specifiek deze omdat de bouwmarkt op loopafstand deze heeft)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FhgmzhezdFwajO6QioWO6ksK.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yhWNPT1mejrfvpomIvpPqv5z.jpg?f=user_large)
Ik kan op internet niet vinden wat een "E-norm MSN1-32" precies is, wel andere types. Maar lijkt mij een standaard automaat te zijn, maar voor de zekerheid vraag ik het dus hier.
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
Het is gewoon een gacia kast. Ben gaan kijken en heb er wat van gezegd, maar is al compleet geïnstalleerd.
Kunnen ze mooi weer weghalen en vervangen.
Kunnen ze mooi weer weghalen en vervangen.
spoiler::strip_exif()/f/image/avz3wHmTVDyXnUH7OvOlhUIL.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/avz3wHmTVDyXnUH7OvOlhUIL.jpg?f=user_large)
[ Voor 134% gewijzigd door Ruben0s op 31-10-2023 13:22 ]
:strip_exif()/u/86829/madmarty_droid.gif?f=community)
Ik heb een trap naar de zolder, waar bovenaan het trapgat een lamp zit die geschakeld wordt met een schakelaar onderaan de trap. Ik wil deze lamp verplaatsen naar de spantbalk op zolder, en halverwege een tweede schakelaar aanleggen, zodat ik de lamp zowel onderaan de trap als op zolder aan/uit kan schakelen. Een wisselschakeling dus.
Ik heb eerder een wisselschakeling aangelegd, maar ik ben even verward door de huidige situatie in de inbouwdoos onderaan de trap waar de huidige enkele schakelaar zit. Zie tekening.
:fill(white):strip_exif()/f/image/xUFXzsoLlgXg3BEB5f7KtnKZ.png?f=user_large)
Wat ik had verwacht aan te treffen, is dat de inkomende fasedraad verbonden zou zijn met de L van de schakelaar, en dat er één schakeldraad vanuit L1 of L2 naar de lamp zou gaan.
Echter, alle drie zwarte (schakel-) draden lopen naar de zolder, waarvan er één bij de lamp uit komt. Ik ben er nog niet achter welke van de drie dat is.
Ik vermoed dat er in de zoldervloer een verdeeldoos is waar de fasedraad gesplitst wordt en met een zwarte draad (weer terug naar de inbouwdoos onderaan de trap) doorgelust is naar de L op de schakelaar. Één van L1 of L2 komt aan bij de lamp, en één van L1 of L2 raak ik ergens kwijt. Er is niets anders dat geschakeld wordt met die schakelaar.
Is mijn analyse enigszins logisch? En hoe nu verder? Kan ik simpelweg checken of de lamp via L1 of L2 geschakeld wordt en dan de tweede schakeldraad in de andere L1/L2 stoppen? Kan ik die schakeldraad die níet naar de lamp loopt er zomaar uit trekken?
Ik heb eerder een wisselschakeling aangelegd, maar ik ben even verward door de huidige situatie in de inbouwdoos onderaan de trap waar de huidige enkele schakelaar zit. Zie tekening.
Wat ik had verwacht aan te treffen, is dat de inkomende fasedraad verbonden zou zijn met de L van de schakelaar, en dat er één schakeldraad vanuit L1 of L2 naar de lamp zou gaan.
Echter, alle drie zwarte (schakel-) draden lopen naar de zolder, waarvan er één bij de lamp uit komt. Ik ben er nog niet achter welke van de drie dat is.
Ik vermoed dat er in de zoldervloer een verdeeldoos is waar de fasedraad gesplitst wordt en met een zwarte draad (weer terug naar de inbouwdoos onderaan de trap) doorgelust is naar de L op de schakelaar. Één van L1 of L2 komt aan bij de lamp, en één van L1 of L2 raak ik ergens kwijt. Er is niets anders dat geschakeld wordt met die schakelaar.
Is mijn analyse enigszins logisch? En hoe nu verder? Kan ik simpelweg checken of de lamp via L1 of L2 geschakeld wordt en dan de tweede schakeldraad in de andere L1/L2 stoppen? Kan ik die schakeldraad die níet naar de lamp loopt er zomaar uit trekken?
Rail Away!
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/V5GszpZTmHoe2D8f6l9AXniy.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bNZInP0me7NDJTs0MrNZROat.jpg?f=user_large)
"Your life is yours alone. Rise up and live it." - Richard Rahl
Rhàshan - Aditu Sunlock
/u/2425/LOGO2S.JPG?f=community)
Ja, met een beetje pech hangen ze een Eaton System 55 kast op met daarin alsnog B-merk componenten. Dan voldoen ze in strikte zin aan 'het is een Eaton groepenkast'
.
Pixilated NetphreaX
Dronkenschap is Meesterschap
DragonFly

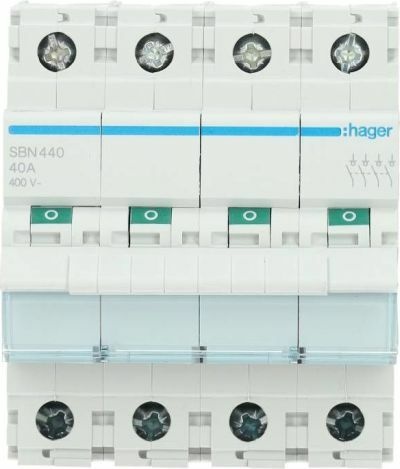

Als de groepen aan staan is er toch een afwijkende kleur bij Hager?

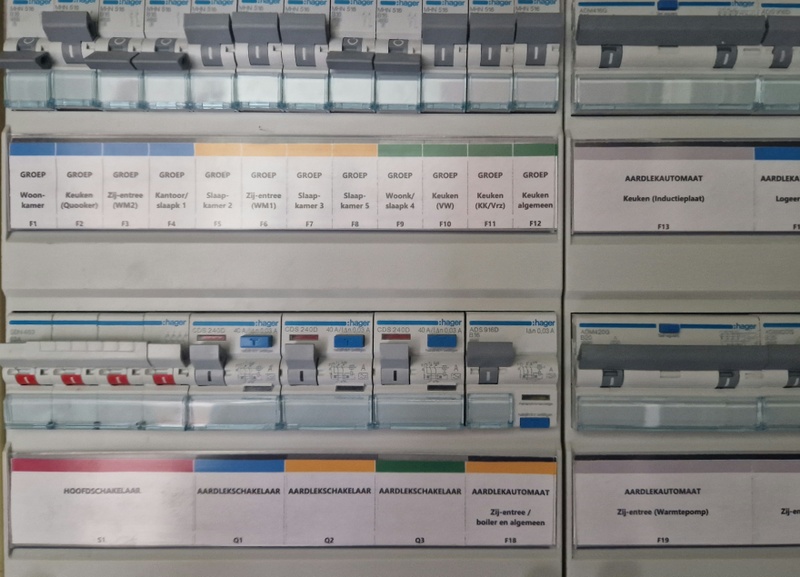

Ben het wel eens met @ikke26 dat een rode tuimel nog duidelijker zou zijn.. maar die zie ik niet als los product beschikbaar.
:strip_exif()/f/image/91wgsBdpNBDriq3BlDy5mJFI.jpg?f=fotoalbum_large)
Ben het wel eens met @ikke26 dat een rode tuimel nog duidelijker zou zijn.. maar die zie ik niet als los product beschikbaar.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/91wgsBdpNBDriq3BlDy5mJFI.jpg?f=user_large)
Moderator Wonen & Mobiliteit
@Sinny Je rail is je apparaat en die mag maar op een enkele groep, punt Dus niet spreiden over groepen en al helemaal niet spreiden over aardlekschakelaars. Dus nee, niet mogelijk. Alle schakelaars moeten van dezelfde groep komen.
Je inschakelprobleem komt waarschijnlijk gewoon door "grote" hoeveelheid schakelende voeding. Op zich dus niet zo erg, kan je voorkomen door er vooraf er een paar uit te trekken. En grote tussen haakjes omdat het echt sterk tussen voedingen af kan hangen hoe net ze omgaan met inschakelstromen.
Dus niet spreiden over groepen en al helemaal niet spreiden over aardlekschakelaars. Dus nee, niet mogelijk. Alle schakelaars moeten van dezelfde groep komen.Je inschakelprobleem komt waarschijnlijk gewoon door "grote" hoeveelheid schakelende voeding. Op zich dus niet zo erg, kan je voorkomen door er vooraf er een paar uit te trekken. En grote tussen haakjes omdat het echt sterk tussen voedingen af kan hangen hoe net ze omgaan met inschakelstromen.
/u/58527/crop598f55cf0092d_cropped.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Ah kijk, dan was ik best een eind op weg qua gedachtegang. Bedankt:
@Sinny Je rail is je apparaat en die mag maar op een enkele groep, punt
Je inschakelprobleem komt waarschijnlijk gewoon door "grote" hoeveelheid schakelende voeding. Op zich dus niet zo erg, kan je voorkomen door er vooraf er een paar uit te trekken. En grote tussen haakjes omdat het echt sterk tussen voedingen af kan hangen hoe net ze omgaan met inschakelstromen.
Dan gaan we de delen loskoppelen, en een extra eindvoeding regelen zodat we de boel alsnog los van elkaar kunnen bedienen.
/u/3626/front-kabels.png?f=community)
Je 3F rail heeft een enkele neutraal. Wat je wilt gaat nooit werken en mag ook niet
De actuele opbrengst van mijn Tibber Homevolt
Maar er zit een stekker aan, dus offtopic
Bedankt voor de input
ik ga de rails los halen van elkaar en afzonderlijk monteren op de twee groepen, 1 gedeelte op groep 1 de ander op zichzelf staand op groep 5.
Bedankt voor de input
ik ga de rails los halen van elkaar en afzonderlijk monteren op de twee groepen, 1 gedeelte op groep 1 de ander op zichzelf staand op groep 5.
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
Je kunt zo'n rail natuurlijk ook prima op een 3-fasen groep aansluiten. Bijvoorbeeld als je er zoveel verlichting in wilt klikken dat het qua vermogen of qua inschakelstroom niet meer op een 1-fase 16A groep past. Daar zul je thuis niet snel tegenaan lopen maar ook in een distributiecentrum ofzo kun je zo'n soort rail toepassen.
Al is het dan wellicht een iets ander model.
:strip_exif()/f/image/tCjXYNkQ16Z1VPQkVF9cKP7E.jpg?f=fotoalbum_large)
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Waarom? Hoe groot is die rails wel niet dat het:
a) drie plafondpunten bereikt
b) 11 kW trekt (of iig meer dan 3.6 kW)
Ik denk dat je een fundamenteel punt van die rails verkeerd hebt begrepen
@Xander Tegen die tijd bedienen de schakelaars vaak een of meerdere relais; het geeft je de optie om een veelvoud aan groepen te gebruiken (iets wat met alleen een schakelaar uiteraard niet lukt), en het scheelt behoorlijk in verlies (zeker bij hotelschakelingen / meerdere schakelaars; de stroom moet anders via alle schakelaars). Dat hadden wij als VVE van 42 appartementen al, al was het hoofddoel daar zorgen dat de helft van de lampen in de gezamenlijke ruimtes blijven branden als één groep klapt (de echt belangrijke lampen hadden ook een accu die jaarlijks werd getest).
"Your life is yours alone. Rise up and live it." - Richard Rahl
Rhàshan - Aditu Sunlock
Relais? Anno nu acht ik het waarschijnlijker dat het DALI armaturen o.i.d. zijn welke individueel aan te sturen zijn. Maar hoe je het ook schakelt - je komt in dergelijke toepassingen dus wel 3-fasen lijnen tegen welke daadwerkelijk op 3 fasen zijn aangesloten.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Dank voor je reactie! Iets dergelijks dacht ik vandaag ook ineens. We hebben dit huis twee jaar geleden helemaal verbouwd en alle electra is daarbij vernieuwd. Mogelijk heeft de installateur toen gedacht dat we toch vast wel ooit een schakelaar op zolder er bij zouden willen hebben
Ik heb op zolder verder gezocht en kom in een inbouwdoos achter een stopcontact denk ik de zwarte draden tegen. Daar zit namelijk een zwarte draad in een lasklem met bruine fasedraden, én een losse zwarte schakeldraad.
Bij nameten bij de huidige schakelaar kom ik op het volgende:
Ingeschakeld: L = 230V, L1 = 0V, L2 = 230V
Uitgeschakeld: L = 0V, L1 = 0V, L2 = 230V
Dan is de conclusie volgens mij dat nu fase op L2 zit, L inderdaad naar de lamp, en L1 de losse draad is. Toch?
En de nieuwe situatie zou dan worden fase op L, L1 en L2 richting lamp en ze daar weer combineren in de tweede schakelaar.
Rail Away!
Dat is inderdaad de juiste conclusie.:
[...]
Dank voor je reactie! Iets dergelijks dacht ik vandaag ook ineens. We hebben dit huis twee jaar geleden helemaal verbouwd en alle electra is daarbij vernieuwd. Mogelijk heeft de installateur toen gedacht dat we toch vast wel ooit een schakelaar op zolder er bij zouden willen hebben
Ik heb op zolder verder gezocht en kom in een inbouwdoos achter een stopcontact denk ik de zwarte draden tegen. Daar zit namelijk een zwarte draad in een lasklem met bruine fasedraden, én een losse zwarte schakeldraad.
Bij nameten bij de huidige schakelaar kom ik op het volgende:
Ingeschakeld: L = 230V, L1 = 0V, L2 = 230V
Uitgeschakeld: L = 0V, L1 = 0V, L2 = 230V
Dan is de conclusie volgens mij dat nu fase op L2 zit, L inderdaad naar de lamp, en L1 de losse draad is. Toch?
En de nieuwe situatie zou dan worden fase op L, L1 en L2 richting lamp en ze daar weer combineren in de tweede schakelaar.
Je kan bij de nieuwe schakelaar een fase draad en twee zwarte draden naar het punt op zolder maken.
Die nieuwe schakelaar heeft dan L=fase en schakeldraden l1 l2, dan doe je zwarte draad die nu bij de fase zit los en doorverbinden met een nieuw draad en de losse met de andere nieuwe.
Dus wat je zegt, alleen niet vergeten die ene zwarte draad los te halen van de bruine (achter de wcd?)
Dus dan krijg je
L=fase l1 zwart l2 zwart
L=lamp l1 zwart l2 zwart
[ Voor 3% gewijzigd door IplugNplay op 01-11-2023 22:47 ]
Hoi allen,
Wij hebben in onze nieuwbouw reeds sleuven gezaagd en nieuwe wcd’s ingeboord en ik heb een vraag omtrent het totale vermogen per groep.
Groep 5 heeft een totaal vermogen en een totaal verwacht vermogen. Het totaal vermogen is 2,3kw.
Is het niet zo dat het totaal vermogen 3,52 is ? P=u*I (16a*220v) = 3520w.
Wij sluiten daar zowel een wijnklimaatkast en een koffiezet apparaat op aan en wat losse stopcontacten (met de klimaatkast en koffie zitten we dan al op 2050w). Het lijkt me dat de groep meer aan kan dan wat dit kaartje zegt.
Zie ik iets over het hoofd of klopt het schema niet ? (Of beide)
:strip_exif()/f/image/kRqi0p8ALpSTkilNl62R4NQu.jpg?f=fotoalbum_large)
Wij hebben in onze nieuwbouw reeds sleuven gezaagd en nieuwe wcd’s ingeboord en ik heb een vraag omtrent het totale vermogen per groep.
Groep 5 heeft een totaal vermogen en een totaal verwacht vermogen. Het totaal vermogen is 2,3kw.
Is het niet zo dat het totaal vermogen 3,52 is ? P=u*I (16a*220v) = 3520w.
Wij sluiten daar zowel een wijnklimaatkast en een koffiezet apparaat op aan en wat losse stopcontacten (met de klimaatkast en koffie zitten we dan al op 2050w). Het lijkt me dat de groep meer aan kan dan wat dit kaartje zegt.
Zie ik iets over het hoofd of klopt het schema niet ? (Of beide)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/kRqi0p8ALpSTkilNl62R4NQu.jpg?f=user_large)
Ik zou bijna zeggen, laat die derde WCD vervallen. Drie is toch te weinig voor de gemiddelde Tweaker TV-hoek, dus er ligt al een verdeeldoos
YMVK mag samen met UTP en andere kabels door één kabelgoot, dus als je YMVK gebruikt dan lijkt het me geen probleem om door een data-doos te gaan? Wel zou ik kijken of je de doos dicht krijgt. Een optie is mogelijk iets met keystones om de gewenste combinatie te krijgen, of simpelweg een blindplaat waar je uitsparingen in maakt voor je HDMI en voeding?
YMVK mag samen met UTP en andere kabels door één kabelgoot, dus als je YMVK gebruikt dan lijkt het me geen probleem om door een data-doos te gaan? Wel zou ik kijken of je de doos dicht krijgt. Een optie is mogelijk iets met keystones om de gewenste combinatie te krijgen, of simpelweg een blindplaat waar je uitsparingen in maakt voor je HDMI en voeding?
"Your life is yours alone. Rise up and live it." - Richard Rahl
Rhàshan - Aditu Sunlock
Dit topic is gesloten.
