Warmtepompboiler topic (WPB) deel 2

[DoubleMX]

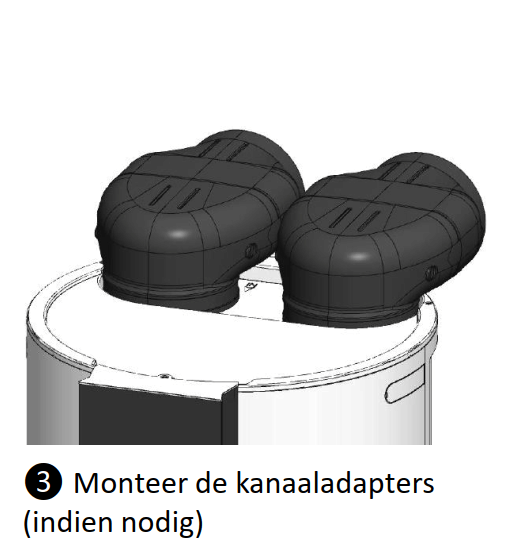

Weet iemand hoe hoog de Atlantic v5 270L wordt als je de links + rechts kanaaldapters monteerd? Ik kan dit niet vinden in de handleiding. Enkel een plaatje op pagina127, dat bij installatie met kanalen er 120mm extra hoogte nodig is.

[Fr33z]

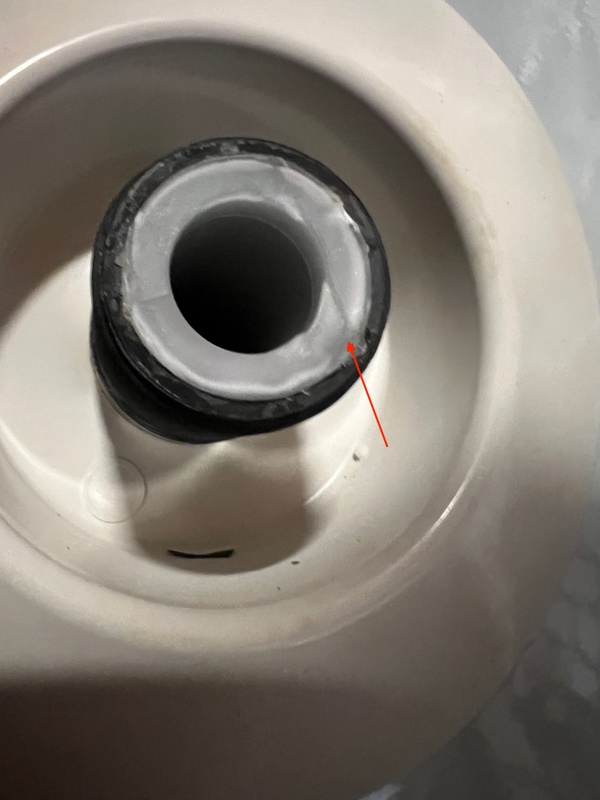

Je kunt die ribbelbuis snijden met een buizensnijder en dan zo'n ring + pakking er op en je bent er wel

[jj85]

DoubleMX schreef op woensdag 15 oktober 2025 @ 21:30:
Weet iemand hoe hoog de Atlantic v5 270L wordt als je de links + rechts kanaaldapters monteerd? Ik kan dit niet vinden in de handleiding. Enkel een plaatje op pagina127, dat bij installatie met kanalen er 120mm extra hoogte nodig is.

[Afbeelding]

11cm

[mister_muller]

Iemand nog gedachtes over onderstaande?

mister_muller schreef op woensdag 15 oktober 2025 @ 20:40:
Morgen eindelijk de Atlantic Calypso Split V2 (R410A) ook koelzijdig aangesloten. Draai nu al ruim 8 maand op noodmodus (gelukkig wat overtollige zonnestroom, maar doet toch wel pijn met COP1 verwarmen). Helaas niet eerder mogelijk vanwege verschillende redenen.

Vraag me nog wel twee zaken af:

1. Koelleidingen gaan circa 3-4m door een koof naar beneden vanaf de zolder. Daar door de buitenmuur heen. Is het noodzakelijk dan wel verstandig om de koelleidingen te laten beugelen in de koof? Zo ja, hoe dan het beste te laten doen?

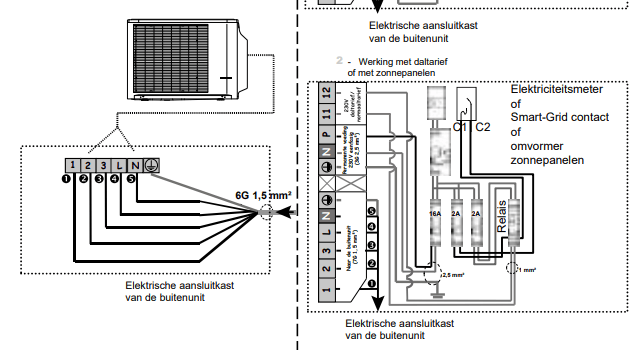

2. Er is een 7 aderige 1,5mm2 kabel voorbereid voor tussen de boiler en de buitenunit. Nu zat ik nog eens naar het aansluitschema te kijken. Hierbij vroeg ik me af waarom het überhaupt een 7 aderige moet zijn omdat er maar 6 aders genoemd staan in het schema.

Ik zie namelijk de volgende aansluitingen genoemd, of zie ik iets over het hoofd?
1=1
2=2
3=3
4=L
5= N
6=PE

[Afbeelding]

[jj85]

mister_muller schreef op donderdag 16 oktober 2025 @ 08:32:
Iemand nog gedachtes over onderstaande?


[...]

Zou bijna een typfoutje vermoeden.
In de V3 manual staat in de franse documentatie een 7G1,5 kabel
In dezeflde NL manual is het wel een 6G1,5...

(ik weet dat je een V2 hebt, maar schema is volgens mij gelijk)

[mister_muller]

jj85 schreef op donderdag 16 oktober 2025 @ 08:50:
[...]

Zou bijna een typfoutje vermoeden.
In de V3 manual staat in de franse documentatie een 7G1,5 kabel
In dezeflde NL manual is het wel een 6G1,5...

(ik weet dat je een V2 hebt, maar schema is volgens mij gelijk)

[Afbeelding]

Dat is wel apart. In dat geval liever zo dan heb ik nog een ader over.
