Mid-Limb, 2-ond-1-kap, 1965, 133m2, 12 ZP 4800wp met 4200wp GoodWe conv, 67m2 VVW, etage: 4 rad + 7 m2 VVW, 1 Quatt, Mits Heavy 5KW + 3.5KW, Toon 1, elec koken, CV uit, VVW mengt niet, 'oud' dubbel glas, isolatie RD 1.5 - 2.5.
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
Mid-Limb, 2-ond-1-kap, 1965, 133m2, 12 ZP 4800wp met 4200wp GoodWe conv, 67m2 VVW, etage: 4 rad + 7 m2 VVW, 1 Quatt, Mits Heavy 5KW + 3.5KW, Toon 1, elec koken, CV uit, VVW mengt niet, 'oud' dubbel glas, isolatie RD 1.5 - 2.5.
Mid-Limb, 2-ond-1-kap, 1965, 133m2, 12 ZP 4800wp met 4200wp GoodWe conv, 67m2 VVW, etage: 4 rad + 7 m2 VVW, 1 Quatt, Mits Heavy 5KW + 3.5KW, Toon 1, elec koken, CV uit, VVW mengt niet, 'oud' dubbel glas, isolatie RD 1.5 - 2.5.
:strip_icc():strip_exif()/u/293647/crop5d6e6ded91c90_cropped.jpeg?f=community)
Sterker nog, de Explorer v5 mag niet eens met stekker aangesloten worden (zit er ook niet aan bij levering).
:strip_icc():strip_exif()/u/52016/Alfa-TiMo-square-60.jpg?f=community)
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
:strip_exif()/u/198203/logospenk_2_60maal71.gif?f=community)
Heeft dat met corrosiebescherming te maken? Dat hij altijd onder spanning blijft staan? Ik vroeg me al af wat de redenatie hier van was.:
[...]
Sterker nog, de Explorer v5 mag niet eens met stekker aangesloten worden (zit er ook niet aan bij levering).
@timovd

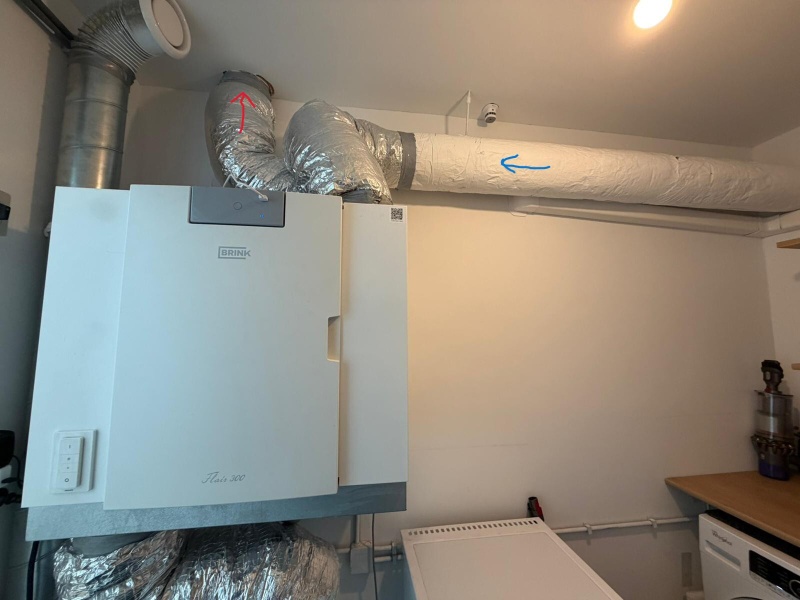

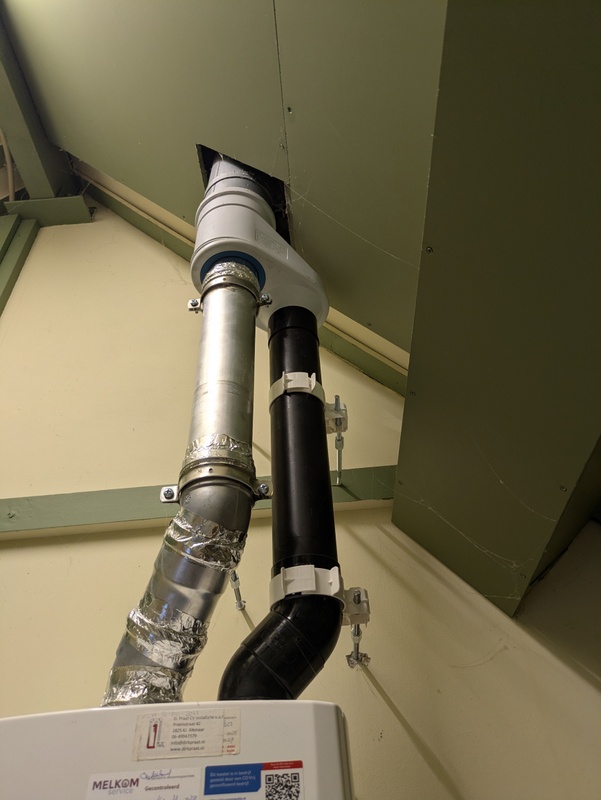

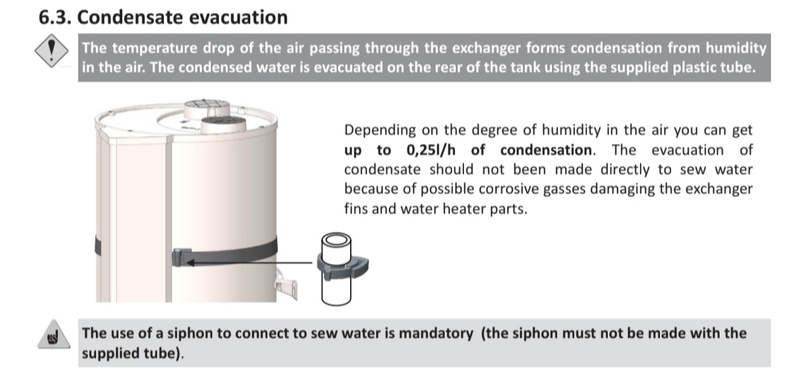

Waarom voorzien van isolatie? Je hebt er geen condensatie op als het toevoer is.
Bij de uitblaas wordt het een lastig verhaal om te isoleren, want de klep moet dan ook geisoleerd worden.
Dat scheelt weer een hoop extra werk. De uitblaas vanaf de WPB wil ik rechtstreeks met een 160mm geïsoleerde leiding aansluiten op het rooster. Gaten heb ik inmiddels al geboord en voorzien van rvs roosters:strip_exif()/f/image/qszI3PPbBZJwmBf188B9zVIN.jpg?f=fotoalbum_large)
Waarom voorzien van isolatie? Je hebt er geen condensatie op als het toevoer is.
Bij de uitblaas wordt het een lastig verhaal om te isoleren, want de klep moet dan ook geisoleerd worden.
Dat scheelt weer een hoop extra werk. De uitblaas vanaf de WPB wil ik rechtstreeks met een 160mm geïsoleerde leiding aansluiten op het rooster. Gaten heb ik inmiddels al geboord en voorzien van rvs roosters
:no_upscale():strip_icc():strip_exif()/f/image/qszI3PPbBZJwmBf188B9zVIN.jpg?f=user_large)
:strip_icc():strip_exif()/u/54750/crop5c31fbb9b9dcc_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/50867/k750logo1.jpg?f=community)

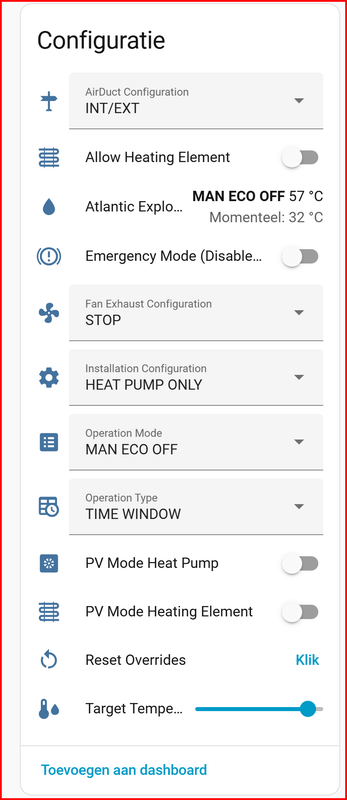

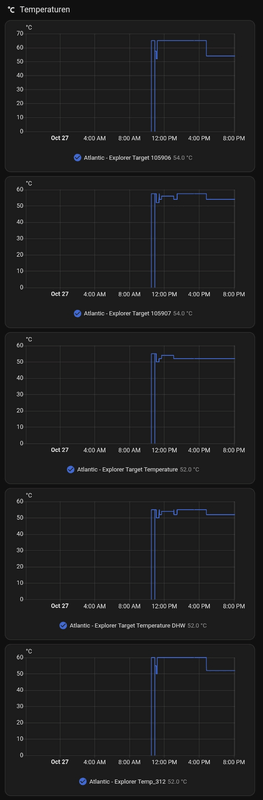

Ik gebruik dat niet, mede omdat ik een oudere firmware heb waar het niet mee werkt.
Updaten lukt niet omdat ik met compilen een fout krijg die dat afbreekt
Mijn module is die van Alfons, als iemand een image kan maken met mijn wifi erin dan krijg ik het er wel op.
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Ik kan hem voor je compileren, maar weet niet of er een bin bestand wordt gegenereerd.:
[...]
Ik gebruik dat niet, mede omdat ik een oudere firmware heb waar het niet mee werkt.
Updaten lukt niet omdat ik met compilen een fout krijg die dat afbreekt
Mijn module is die van Alfons, als iemand een image kan maken met mijn wifi erin dan krijg ik het er wel op.
Gasloos sinds 2020 - 3240wp-Z Live 5100wp-W Live 8340wp-Merged Live Altantic Explorer 200 Live
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
/u/252293/crop6898f1df79a28.png?f=community)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 2400AC 11,5kWh🔋,Hyundai Kona 64kWh 🚗, Peblar Home ⛽
aroTHERM plus 55/6 - Atlantic Explorer V4 200l - Solaredge 1800wp - Home Assistant - Macte voyager twin
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
Ah ok.

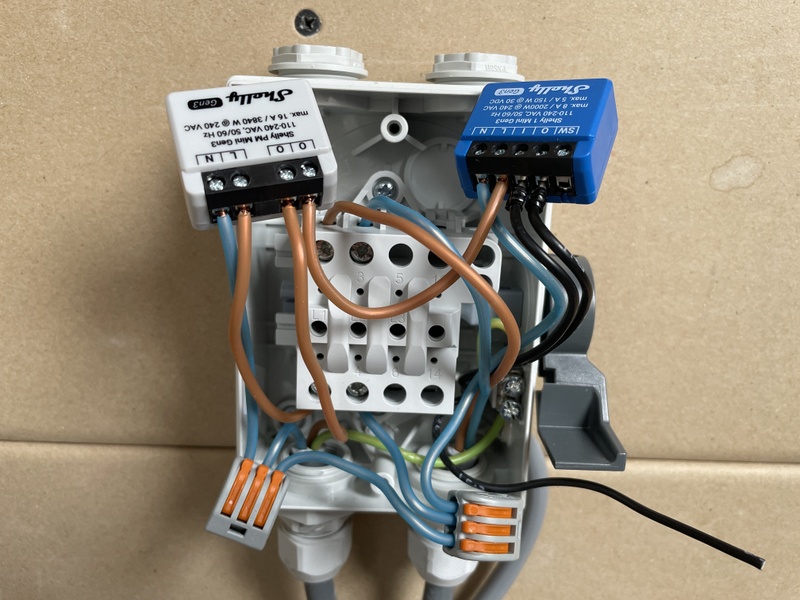

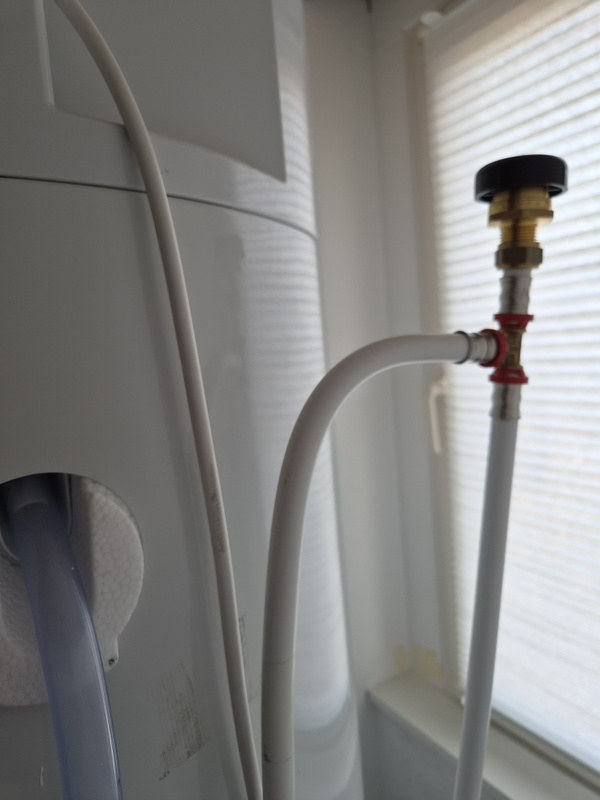

Hoe dan ook, heb hem mooi met een werkschakelaar aangesloten. Leek me wel net zo netjes.

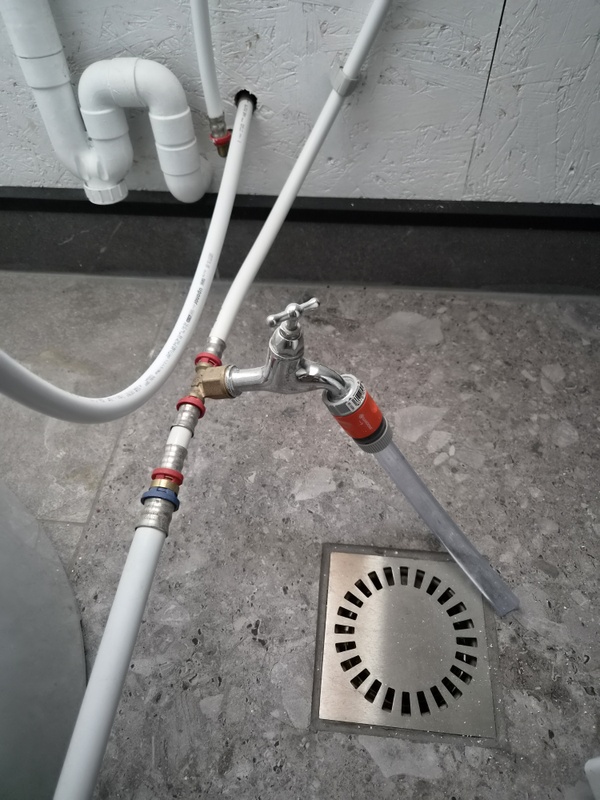

Dubbele stekkerblok op dezelfde werkschakelaar. Daar gaat de circulatiepomp + voeding naar ESP-boardje op.
:no_upscale():strip_icc():strip_exif()/f/image/2ZETDMcccwssDGY3Bj6KCVg1.jpg?f=user_large)
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Die aansluiting zit ongeveer in het midden, als ik daarover ga circuleren, dan pak ik nog steeds niet het hele vat mee. Zet er trouwens ook een di-elektrische op, die ben ik nu nog vergeten op de aanvoer kant
offtopic:
Klopt, heb de CV vervangen door een 3kW doorstroomverwarmer. Ketel was destijds aan/uit geschakeld op de Quatt aangesloten. Dus kon dat signaal nu gebruiken om de doorstroomverwarmer te schakelen.
Zie
jj85 in "Ervaringen met Quatt Deel 2" voor wat meer info
:strip_exif()/f/image/o90CRwgAusTwkGscE8DWwcRI.jpg?f=fotoalbum_large)
Klopt, heb de CV vervangen door een 3kW doorstroomverwarmer. Ketel was destijds aan/uit geschakeld op de Quatt aangesloten. Dus kon dat signaal nu gebruiken om de doorstroomverwarmer te schakelen.
Zie
jj85 in "Ervaringen met Quatt Deel 2" voor wat meer info
:no_upscale():strip_icc():strip_exif()/f/image/o90CRwgAusTwkGscE8DWwcRI.jpg?f=user_large)
:strip_exif()/u/84481/crop55f2cc178a988_cropped.gif?f=community)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
Overweeg ook om naar de Atlantic Calypso Split te kijken. Die is verkrijgbaar in 270L, en heeft een thermisch vermogen van iets van 4kW (exact getal weet ik niet uit mn hoofd). Daarmee is het vat relatief snel weer op temperatuur.
Zelf schakel ik em alvast in voordat we douchen/badderen en dan redden we het eigenlijk altijd wel met het warme water.
Daarnaast is de binnenunit een stuk kleiner dan de gemiddelde WPB en zou misschien net eens onder je schuine dak passen. Bij mij past ie iig wel onder mn schuine dak
.
https://github.com/hubertjanhickinson/OrconWifiController/
203,5m hoog, hoe heb je die de straat in gekregen?
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
Super @ariebakker ! 203,5 cm is nog 2 cm te hoog om zonder zaagwerk onder het kozijn door te kunnen. Denk je dat er nog hoogte te winnen is als ook de achterste kap er af gaat? Als ik de tekening zie lijkt dat er wel op. Zou je dat nog kunnen nameten?

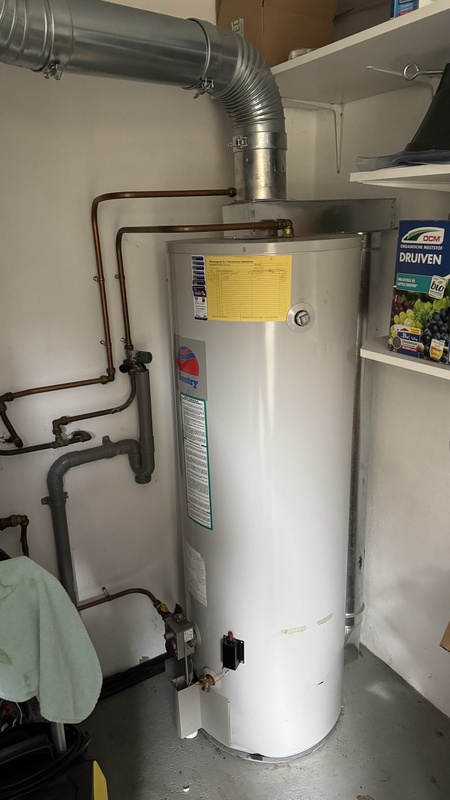

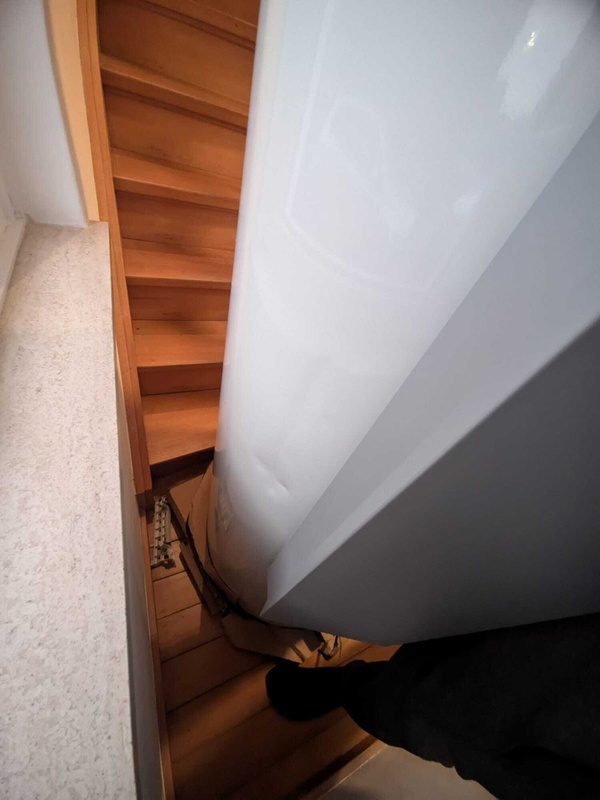

Voor jullie idee twee foto's van onze situatie. De ruimte waar de wpb moet komen is een oude doucheruimte waar we nu alleen nog maar het toilet van gebruiken. Alle aansluitingen zijn aanwezig, moet alleen een electrakabel aanleggen naar de meterkast.
:no_upscale():strip_icc():strip_exif()/f/image/aCWdUGiHf2soSDCqKKMHjHKF.jpg?f=user_large)
Hieronder een foto van de hal. De wpb kan hier niet op zijn kant een draai maken naar de oude doucheruimte (deur rechts). Ik zou de kastenwand weg kunnen halen, maar dat is wel de allerlaatste optie.
:no_upscale():strip_icc():strip_exif()/f/image/hL5ENlynYuP9jesx8vhbglH7.jpg?f=user_large)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
Hoe zit het met muren van dat hok, zitten die dicht bij de deur?
Je zou een model kunnen maken, een grote cilinder om het te proberen.
Of op schaal, met karton de gang na maken en dan een batterij door de deur proberen te krijgen
Of een AI tool die het voor je doet
Je zou een model kunnen maken, een grote cilinder om het te proberen.
Of op schaal, met karton de gang na maken en dan een batterij door de deur proberen te krijgen
Of een AI tool die het voor je doet
[ Voor 22% gewijzigd door Speedy-Andre op 12-10-2025 22:00 ]
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
2/1-kap 1988 | Extra vloer en muurisolatie | HR++ glas | WTW: Duco Energie Comfort 325 2-zones | WP: Adlar II 6kW | CV wonen: Jaga Strada Hybrid DBH, slapen: traditionele radiatoren | Solar: Enphase oost/west/zuid 4.2kVA | Homeassistant
:strip_icc():strip_exif()/u/190738/crop61bc4cfa60500_cropped.jpg?f=community)
54kWh Powerwall, 5.5kWp Solar, Daikin WP L/L + L/W, Ariston Nuovo WPB, Tesla M3P, Zappi 2.1, Woning 1932 A++

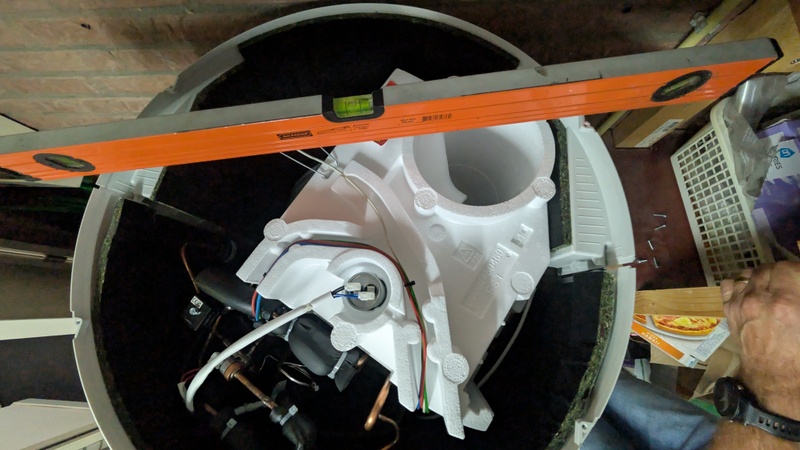

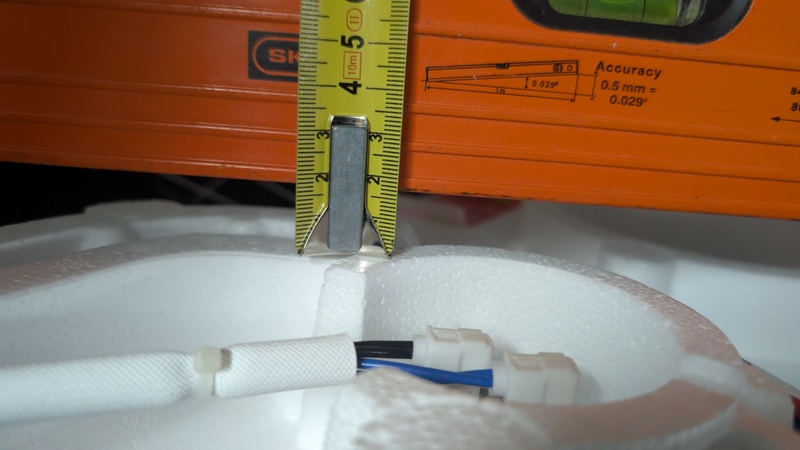

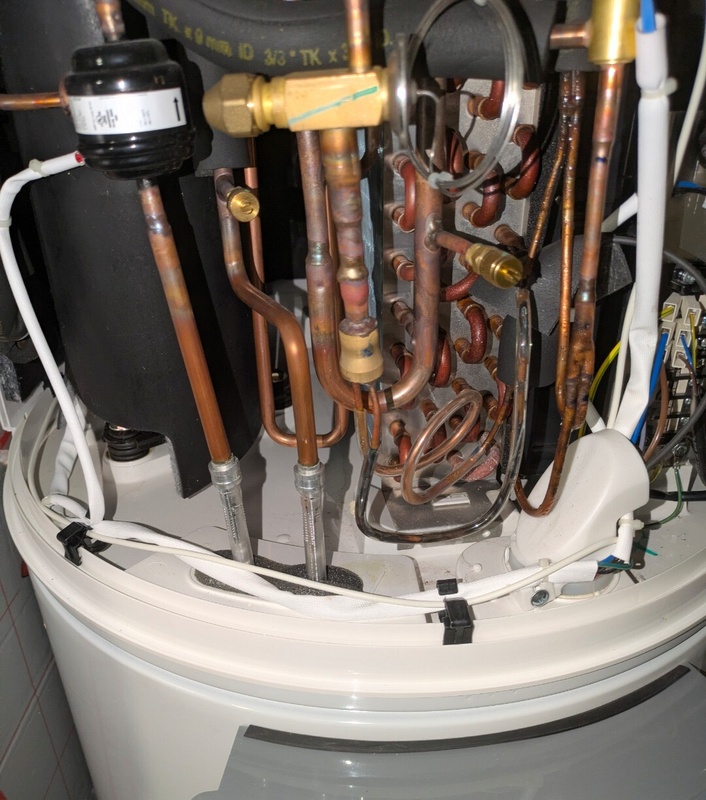

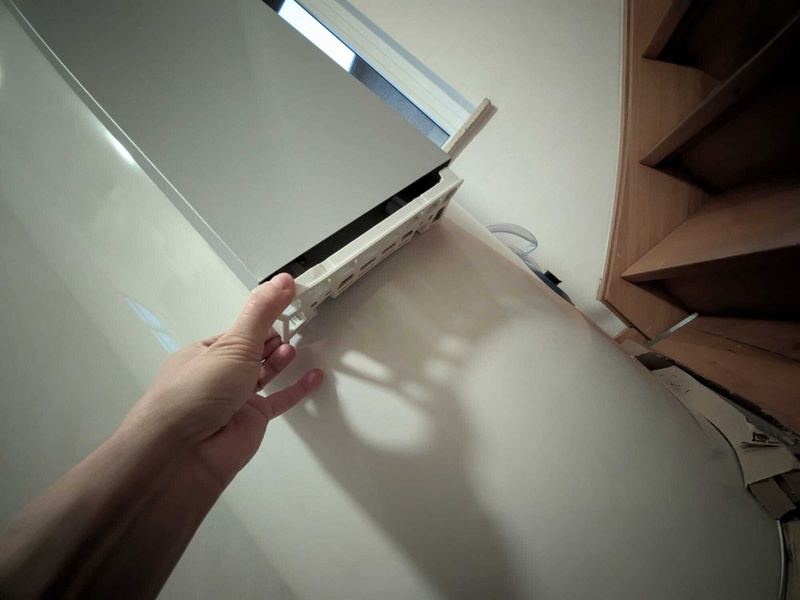

Ik heb net nog even de kap eraf gehaald en gemeten voor je. Op het hoogstepunt van het piepschuim kunt je ongeveer 1,7cm winnen. Als je daar eventueel een klein randje afhaalt kom je al snel aan 2 cm. :strip_exif()/f/image/jSzdZTLtqQ2qOdOMNKxV8Ix0.jpg?f=fotoalbum_large)
:strip_exif()/f/image/yOqrYIEvjRvHcR2iCC7aNSql.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/jSzdZTLtqQ2qOdOMNKxV8Ix0.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/yOqrYIEvjRvHcR2iCC7aNSql.jpg?f=user_large)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
:strip_exif()/u/285020/crop6085b8acc4f0d_cropped.gif?f=community)

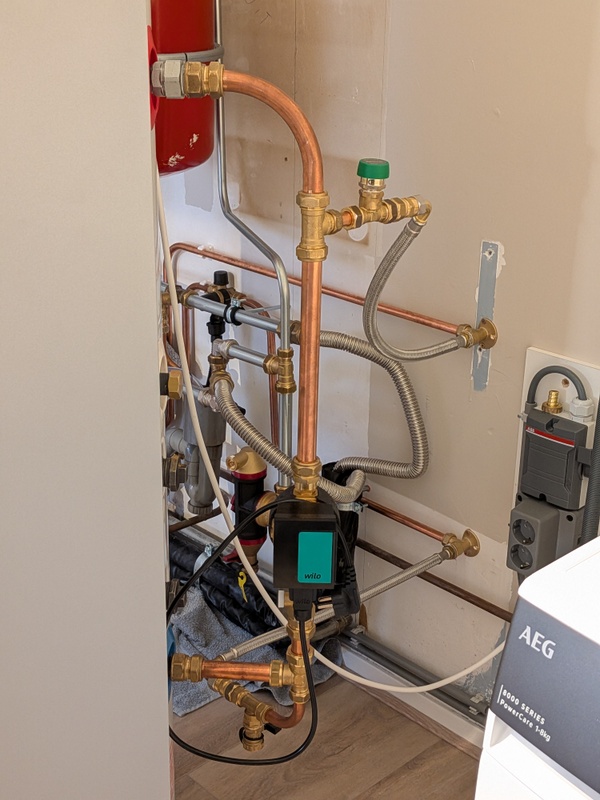

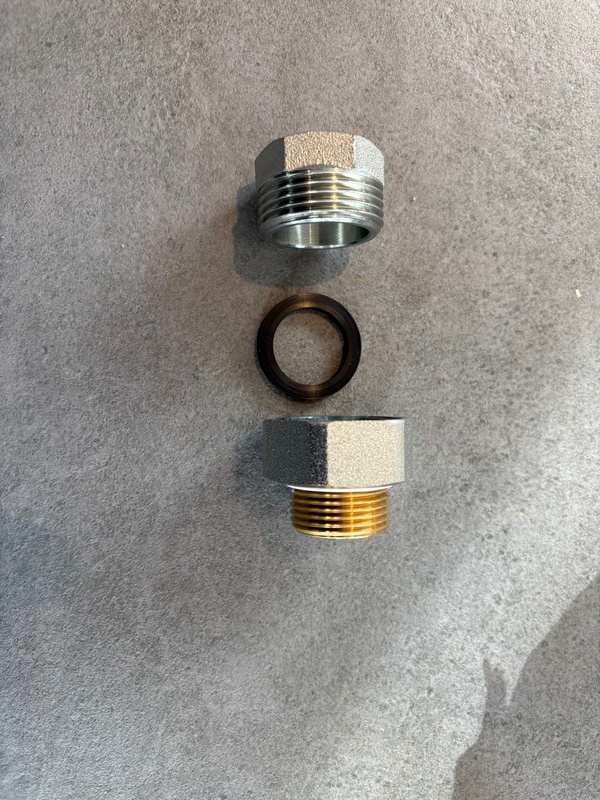

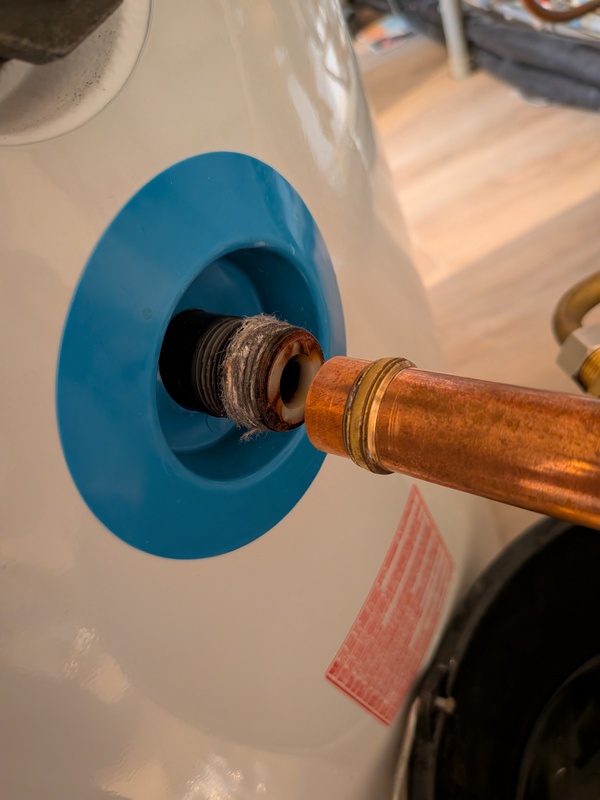

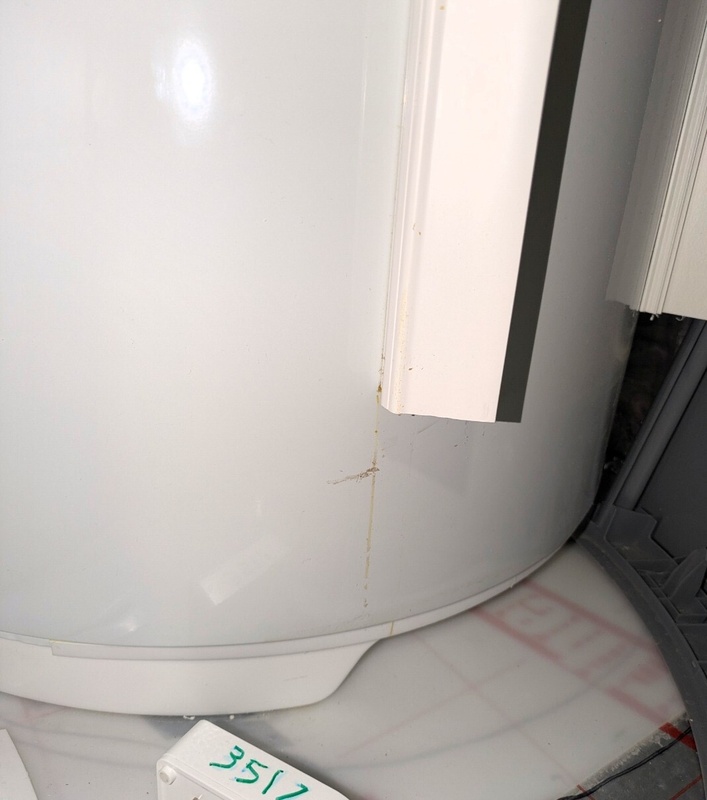

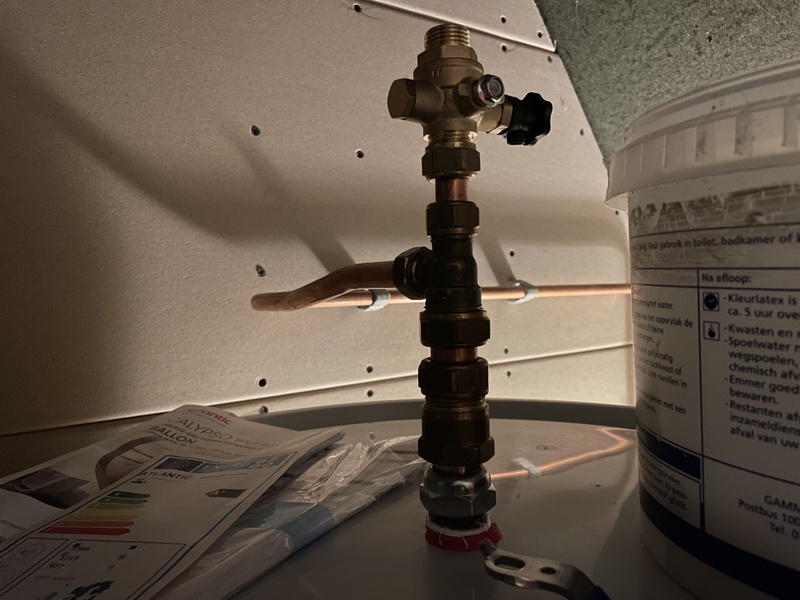

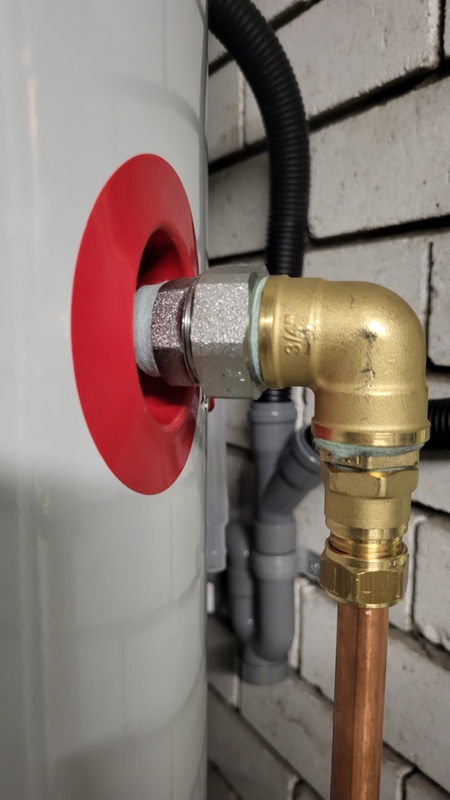

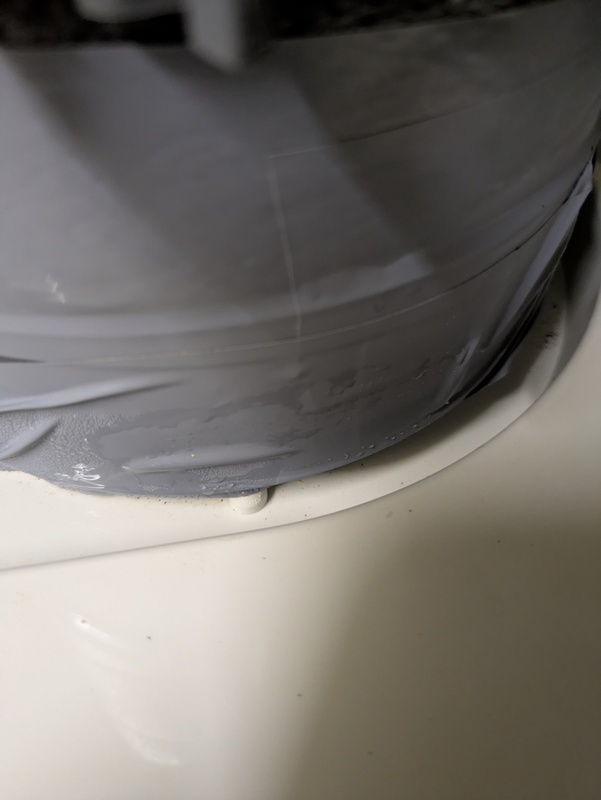

Vandaag ook aan de koude kant vd Explorer v5 een di-elektrische koppeling aangebracht.
Dit ivm de circulatiepomp die ik er ook bij heb geplaatst, bij het circuleren (met name tijdens de wekelijkse antilegionella-run wordt de koude kant natuurlijk ook warm, dus kan er hier ook galvanische corrosie plaatsvinden).
Viel me eerlijk gezegd wel tegen hoe de aansluiting er nu uit zag, lijkt 'roestig'. Dit terwijl ik de circulatiepomp nog niet eens gebruikt heb.
Slechts 4 weken in gebruik nu.
:strip_exif()/f/image/pagD495J8yRvdBZe4hG9ma0X.jpg?f=fotoalbum_large)
Dit ivm de circulatiepomp die ik er ook bij heb geplaatst, bij het circuleren (met name tijdens de wekelijkse antilegionella-run wordt de koude kant natuurlijk ook warm, dus kan er hier ook galvanische corrosie plaatsvinden).
Viel me eerlijk gezegd wel tegen hoe de aansluiting er nu uit zag, lijkt 'roestig'. Dit terwijl ik de circulatiepomp nog niet eens gebruikt heb.
Slechts 4 weken in gebruik nu.
:no_upscale():strip_icc():strip_exif()/f/image/pagD495J8yRvdBZe4hG9ma0X.jpg?f=user_large)

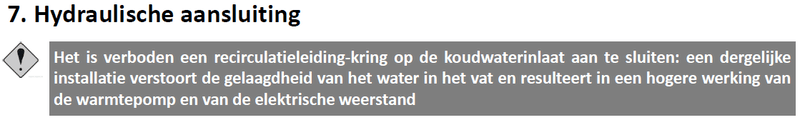

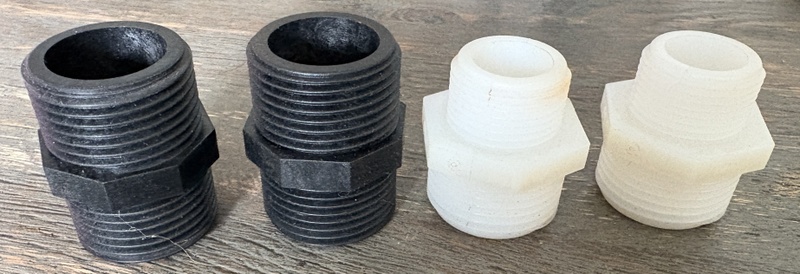

ik installeer alleen maar WPB met aan beide aansluitingen een afgescheiden koppeling. ze zijn naar verhouding niet duur natuurlijk en beter teveel dan teweinig bescherming. in de Auer Edel handleiding is dit ook verplicht.:
Vandaag ook aan de koude kant vd Explorer v5 een di-elektrische koppeling aangebracht.
Dit ivm de circulatiepomp die ik er ook bij heb geplaatst, bij het circuleren (met name tijdens de wekelijkse antilegionella-run wordt de koude kant natuurlijk ook warm, dus kan er hier ook galvanische corrosie plaatsvinden).
Viel me eerlijk gezegd wel tegen hoe de aansluiting er nu uit zag, lijkt 'roestig'. Dit terwijl ik de circulatiepomp nog niet eens gebruikt heb.
Slechts 4 weken in gebruik nu.
[Afbeelding]
Morgen eindelijk de Atlantic Calypso Split V2 (R410A) ook koelzijdig aangesloten. Draai nu al ruim 8 maand op noodmodus (gelukkig wat overtollige zonnestroom, maar doet toch wel pijn met COP1 verwarmen). Helaas niet eerder mogelijk vanwege verschillende redenen.
Vraag me nog wel twee zaken af:
1. Koelleidingen gaan circa 3-4m door een koof naar beneden vanaf de zolder. Daar door de buitenmuur heen. Is het noodzakelijk dan wel verstandig om de koelleidingen te laten beugelen in de koof? Zo ja, hoe dan het beste te laten doen?

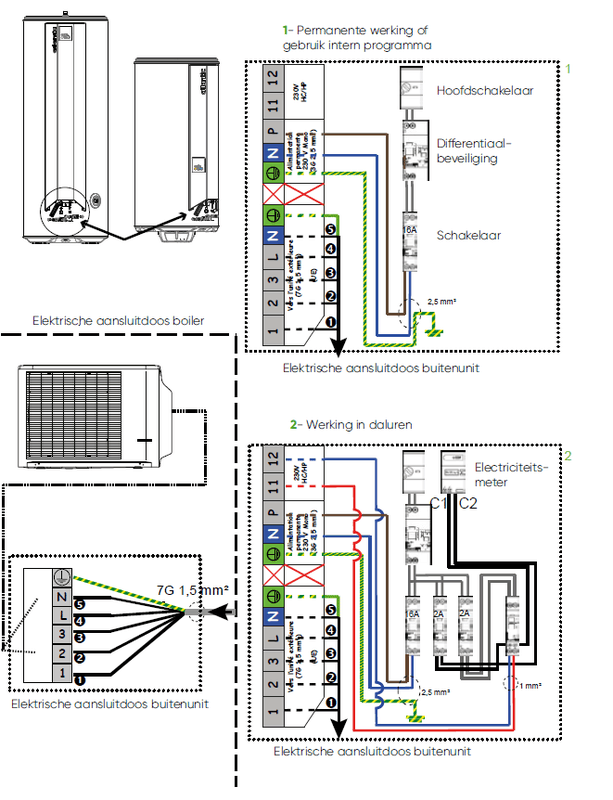

2. Er is een 7 aderige 1,5mm2 kabel voorbereid voor tussen de boiler en de buitenunit. Nu zat ik nog eens naar het aansluitschema te kijken. Hierbij vroeg ik me af waarom het überhaupt een 7 aderige moet zijn omdat er maar 6 aders genoemd staan in het schema.
Ik zie namelijk de volgende aansluitingen genoemd, of zie ik iets over het hoofd?
1=1
2=2
3=3
4=L
5= N
6=PE
/f/image/5eDi8sBRhyo69bzDMJrZecgA.png?f=fotoalbum_large)
Vraag me nog wel twee zaken af:
1. Koelleidingen gaan circa 3-4m door een koof naar beneden vanaf de zolder. Daar door de buitenmuur heen. Is het noodzakelijk dan wel verstandig om de koelleidingen te laten beugelen in de koof? Zo ja, hoe dan het beste te laten doen?
2. Er is een 7 aderige 1,5mm2 kabel voorbereid voor tussen de boiler en de buitenunit. Nu zat ik nog eens naar het aansluitschema te kijken. Hierbij vroeg ik me af waarom het überhaupt een 7 aderige moet zijn omdat er maar 6 aders genoemd staan in het schema.
Ik zie namelijk de volgende aansluitingen genoemd, of zie ik iets over het hoofd?
1=1
2=2
3=3
4=L
5= N
6=PE
:strip_exif()/f/image/5eDi8sBRhyo69bzDMJrZecgA.png?f=user_large)
[ Voor 15% gewijzigd door mister_muller op 15-10-2025 20:41 ]
Grappig dat je zo te zien zelf heel mooi en netjes werkt in zowel koper als met stroom maar tegelijk de meest lelijke leidingverloop ooit van die koekenbakkers van Quatt in 1 ruimte ziet. Jeukt het nou niet die flexibele ribbelbuis van ze iets in te korten? Ik word echt een beetje sip van hoe die cv-leiding loopt met die knik er in. Kon op het plaatje meteen zien dat dit een quatt-installatie was
Werkt je circulatiesysteem voor warm water tot nu toe zoals gepland? Ik overweeg t ook namelijk dus vind t mooi voorbeelden te zien.
:
[...]
Grappig dat je zo te zien zelf heel mooi en netjes werkt in zowel koper als met stroom maar tegelijk de meest lelijke leidingverloop ooit van die koekenbakkers van Quatt in 1 ruimte ziet. Jeukt het nou niet die flexibele ribbelbuis van ze iets in te korten? Ik word echt een beetje sip van hoe die cv-leiding loopt met die knik er in. Kon op het plaatje meteen zien dat dit een quatt-installatie was
offtopic:
Dank voor je compliment.
Jawel, het jeukt zeker
Onlangs de CV vervangen door een doorstroomverwarmer in combi met de Quatt. Toen niet de juiste materialen (vooral de specifieke pakkingen + breekring voor die ribbelbuizen), dus maar laten zitten voor nu. Zit toch niet in het zicht verder, maar wel lelijk
Dank voor je compliment.
Jawel, het jeukt zeker
Onlangs de CV vervangen door een doorstroomverwarmer in combi met de Quatt. Toen niet de juiste materialen (vooral de specifieke pakkingen + breekring voor die ribbelbuizen), dus maar laten zitten voor nu. Zit toch niet in het zicht verder, maar wel lelijk Ja, die werkt prima. Laat hem inschakelen bij een legionellarun (via een HA automatisering). Lekker stil en zuinig pompje verder.
Weet iemand hoe hoog de Atlantic v5 270L wordt als je de links + rechts kanaaldapters monteerd? Ik kan dit niet vinden in de handleiding. Enkel een plaatje op pagina127, dat bij installatie met kanalen er 120mm extra hoogte nodig is.
:strip_exif()/f/image/KeJAZaW7J40kRXpkm1V39UEg.png?f=user_large)
Je kunt die ribbelbuis snijden met een buizensnijder en dan zo'n ring + pakking er op en je bent er wel
:no_upscale():strip_icc():strip_exif()/f/image/mppKsw2NyJrGPdxUeANSQIiY.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/rIStu4pysXLnQjnmSjYExdsb.jpg?f=user_large)
Zou bijna een typfoutje vermoeden.

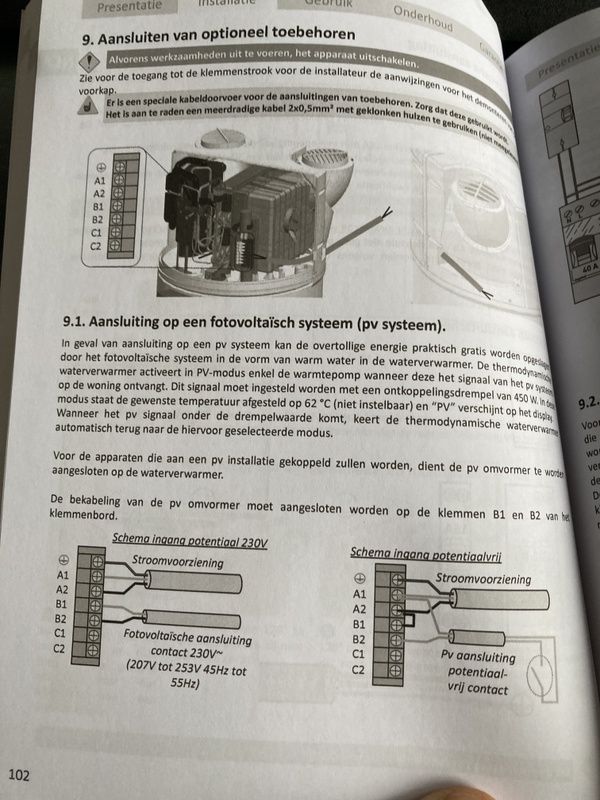

In de V3 manual staat in de franse documentatie een 7G1,5 kabel
In dezeflde NL manual is het wel een 6G1,5...
(ik weet dat je een V2 hebt, maar schema is volgens mij gelijk)
:strip_exif()/f/image/2F26oZo1y83t7ucqFs1udIqr.png?f=user_large)
/u/150672/crop61af6d6572df8_cropped.png?f=community)
Zelf heb ik een warmtepomp boiler van 200 liter (achteraf gezien teveel voor 2 personen)
Deze houd de temperatuur netjes constant op 60 graden (A++)
Maar als ik warm water aftap is het maximaal afgeregeld op 45 graden.
Persoonlijk vind ik dit laatste, geweldig.
Wat betreft van het gas af heb ik 3 winters gewacht of het me lukte te verwarmen met alleen Airco.
Dit ging naar volle tevredenheid en dat voor een huis uit 1988 (slecht geïsoleerd dus)
Op dit moment is mijn stroom rekening 27 euro per maand en dat is makkelijk op te brengen
