Mitsubishi Electric Ecodan Lucht/Water Warmtepompen

[Robindd]

Oei, te lang weg geweest en nu zie ik dat we een eigen topic hebben!
@Andrehj je mag mij erbij zetten als je wilt in de TS

- Sinds Augustus 2020 -

[ Voor 9% gewijzigd door Robindd op 31-03-2022 10:53 ]

[FrancD]

En mij ook! Per 1 maart 2022

[Naalroc]

n00ts schreef op donderdag 31 maart 2022 @ 10:27:
[...]


Volgens de installatie handleiding moet je in deze opstelling ook nog sensor thw10 in je buffertank hebben zitten. Waarschijnlijk om jou situatie te voorkomen.

Edit: zie net dat in de handleiding van de ERST30D deze niet aangegeven is. Raar…

In mijn handleiding van de binnenunits EHSC/ERSC/EHSD/ERSD/EHPX komt de TH10 niet voor, en ook geen andere sensor in de buffer........Of zoals ze het hier terecht noemen: de mengtank!

[n00ts]

ftc5 controllers schreven een flowswitch in het afgifte systeem voor, zodat duidelijk is dat er geen flow is. Geen idee of dat ook nog een optie voor je is.

[Kiwi_Kevin]

Zoals velen kijken wij ook naar de installatie van een warmtepomp. Hoe staat het momenteel met de geluidsproductie van bijvoorbeeld de SUZ-SWM60 ten opzichte van de concurrentie?

In 2020 lees je nog wat zorgwekkende berichten over dat Mitsubishi niet de meest stille op de markt zou zijn (mogelijk door misconfiguratie), maar is dit 2 jaar later nog het geval? Ik las dat Koevlaas er wel even voor nodig had om hem stil te laten werken, onder andere door het vermogen terug te schroeven, wat me niet ideaal lijkt.

[LeonTebbens]

LeonTebbens schreef op woensdag 30 maart 2022 @ 10:36:
Hoe is de zomertijd omschakeling bij jullie gegaan?

Ik merkte dat ik handmatig op het bedieningspaneel de zomertijdinstelling op AAN moest zetten. Dat is op zich prima te doen.

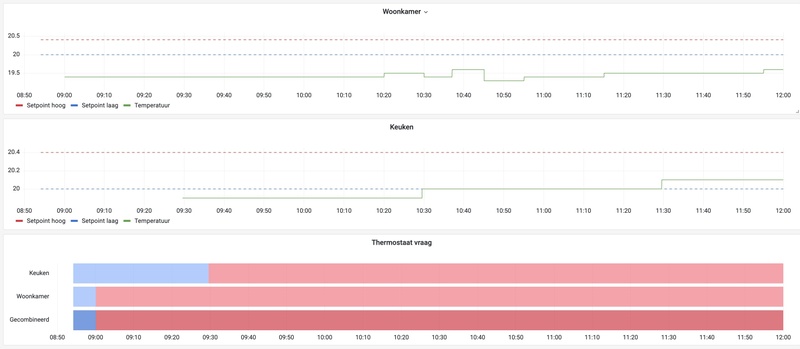

Wat ik wel gemerkt heb, is dat de Melcloud weekklok nu scheef loopt. De Melcloud weekkloksetting van 10:15 naar 19 zorgt er nu voor dat ie om 9:15 naar 19 gaat.

[Afbeelding]

Iemand ook deze ervaring?

Volgende week is dit waarschijnlijk opgelost :-).
Ik heb hetzelfde probleem met de Neato stofzuiger. Hun supportafdeling meldde me dat de oorzaak is dat in Europa de zomertijd een week eerder is ingegaan dan de rest van de wereld. De servers gaan komend weekend pas over op zomertijd.

[n00ts]

Zag vanochtend weer wat defrosts voorbij komen en bedacht me toen dat in dit draadje specifiek over Mitsubishi WPs nog niet is gesproken over de 20 minuten defrosts die de WP na opstarten uitvoert.
Mijn is ook niet duidelijk of de R32 versies hier ook last van hebben.Wellicht is dit wat om toe toevoegen aan de TS. Weet niet meer wat er in het algemene WP draadje hier aan info over is gepasseerd is, maar als iemand er wat meer over weet dan kunnen we het hier even bundelen.

[Speedyace]

Ik heb even een vraag,

Ik ben momenteel bezig om het volgende systeem aan te schaffen een PUHZ-SW75YAA samen met een ERST30C-VM2ED. Moet erbij dit systeem ook nog een aparte SpiroVent RV2 luchtafscheider en SpiroTrap MB3 vuilafscheider tussen gezet worden wat jullie weten of zit dit geïntrigeerd in de kast waar de boiler ook in zit. Dit is mij nog niet helemaal duidelijk.

[Remco45]

Speedyace schreef op donderdag 31 maart 2022 @ 15:08:
Ik heb even een vraag,

Ik ben momenteel bezig om het volgende systeem aan te schaffen een PUHZ-SW75YAA samen met een ERST30C-VM2ED. Moet erbij dit systeem ook nog een aparte SpiroVent RV2 luchtafscheider en SpiroTrap MB3 vuilafscheider tussen gezet worden wat jullie weten of zit dit geïntrigeerd in de kast waar de boiler ook in zit. Dit is mij nog niet helemaal duidelijk.

Ja, die moet je separaat aanschaffen (mogen ook andere goede merken zijn).
Er zit welliswaar een luchtafscheider in, maar dat is geen microbellenafscheider.
Vooral als de leidingen ook omhoog gaan een extra luchtafscheider op het hoogste punt plaatsen.

[ Voor 13% gewijzigd door Remco45 op 31-03-2022 15:18 ]

[Speedyace]

Remco45 schreef op donderdag 31 maart 2022 @ 15:16:
[...]


Ja, die moet je separaat aanschaffen (mogen ook andere goede merken zijn).
Er zit welliswaar een luchtafscheider in, maar dat is geen microbellenafscheider.
Vooral als de leidingen ook omhoog gaan een extra luchtafscheider op het hoogste punt plaatsen.

Bedankt voor je reactie, ik ga ze tzt wel bestellen dan.

[MrScratch]

Ik probeer het MelCloud2Domoticz script aan de praat te krijgen en heb alleen de deviceIDX gezet op de goede waardes, maar er gebeuren gekke dingen als ik het script run.

- Mijn SWW MaxTemp gaat naar 40C (staat normaliter op 48).
- De WP gaat in de uitstand en het scherm wordt blanco.

Heeft iemand dit wel eens eerder gezien? Dit is natuurlijk niet handig.

code:

-----------------------
Melcloud2Domoticz 2.0.1
-----------------------
DeviceID=36039016
BuildingID=379549
DHeatpumpActive = off | OperationMode > 0 or 5
{
    "status" : "OK",
    "title" : "Update Device"
}
Update Power
Update SetTankWaterTemperature
Update OperationModeZone1
SetTemperatureZone1=20.5
RoomTemperatureZone1=20.5
OperationMode=2:Heating
OperationModeZone1=2:Heating-WDC
ErrorMessage=null
SetHeatFlowTemperatureZone1=20.5
SetCoolFlowTemperatureZone1=20.5
OutdoorTemperature=3
ProhibitZone1=false
Power=true
TankWaterTemperature=51.5
SetTankWaterTemperature=48
ForcedHotWaterMode=false
ProhibitHotWater=false
EcoHotWater=true
Updating Melcloud settings
{
  "EffectiveFlags": 281483566710825,
  "LocalIPAddress": null,
  "SetTemperatureZone1": 20.5,
  "SetTemperatureZone2": 20,
  "RoomTemperatureZone1": 20.5,
  "RoomTemperatureZone2": -39,
  "OperationMode": 2,
  "OperationModeZone1": 0,
  "OperationModeZone2": 1,
  "WeatherObservations": null,
  "ErrorMessage": null,
  "ErrorCode": 8000,
  "SetHeatFlowTemperatureZone1": 20.5,
  "SetHeatFlowTemperatureZone2": 0,
  "SetCoolFlowTemperatureZone1": 20.5,
  "SetCoolFlowTemperatureZone2": 0,
  "HCControlType": 1,
  "TankWaterTemperature": 51.5,
  "SetTankWaterTemperature": 20.5,
  "ForcedHotWaterMode": false,
  "UnitStatus": 0,
  "OutdoorTemperature": 3,
  "EcoHotWater": true,
  "Zone1Name": null,
  "Zone2Name": null,
  "HolidayMode": false,
  "ProhibitZone1": false,
  "ProhibitZone2": false,
  "ProhibitHotWater": false,
  "TemperatureIncrementOverride": 0,
  "IdleZone1": false,
  "IdleZone2": true,
  "DemandPercentage": 100,
  "DeviceID": 36039016,
  "DeviceType": 1,
  "LastCommunication": "2022-03-31T15:23:07.067",
  "NextCommunication": "2022-03-31T15:24:07.067",
  "Power": false,
  "HasPendingCommand": false,
  "Offline": true,
  "Scene": null,
  "SceneOwner": null
}

[ Voor 72% gewijzigd door MrScratch op 31-03-2022 17:36 ]

[Andrehj]

Robindd schreef op donderdag 31 maart 2022 @ 10:51:
Oei, te lang weg geweest en nu zie ik dat we een eigen topic hebben!
@Andrehj je mag mij erbij zetten als je wilt in de TS
- Sinds Augustus 2020 -

Done.

FrancD schreef op donderdag 31 maart 2022 @ 11:01:
En mij ook! Per 1 maart 2022

Done, maar ik heb er wel een ERSD-VM2D bijgezet. Die ERSC uit je signature past helemaal niet op je WP en heb je dus vast niet.

[Andrehj]

MrScratch schreef op donderdag 31 maart 2022 @ 17:33:
Ik probeer het MelCloud2Domoticz script aan de praat te krijgen en heb alleen de deviceIDX gezet op de goede waardes, maar er gebeuren gekke dingen als ik het script run.

- Mijn SWW MaxTemp gaat naar 40C (staat normaliter op 48).
- De WP gaat in de uitstand en het scherm wordt blanco.

Heeft iemand dit wel eens eerder gezien? Dit is natuurlijk niet handig.

Nee, maar je script verstuurt wel erg gekke waardes, zoals een setroomtemp zone 2 van -39 graden en een SWW setpoint (bedoel je dat met SWW MaxTemp?) van 20.5 graden. Ik denk dat je ergens iets verkeerd ingevuld hebt.

Tip: Verstuur even niets naar Melcloud (maar dump die output alleen naar een logfile, scherm oid) totdat je dit hebt opgelost.

[MrScratch]

Andrehj schreef op donderdag 31 maart 2022 @ 17:57:
[...]

Nee, maar je script verstuurt wel erg gekke waardes, zoals een setroomtemp zone 2 van -39 graden en een SWW setpoint (bedoel je dat met SWW MaxTemp?) van 20.5 graden. Ik denk dat je ergens iets verkeerd ingevuld hebt.

Tip: Verstuur even niets naar Melcloud (maar dump die output alleen naar een logfile, scherm oid) totdat je dit hebt opgelost.

Ja, ik heb even het send stuk uitgezet. Ik ben sowieso voorlopig alleen geïnteresseerd om te lezen. Wil graag de temps weten zonder elke keer mijn vliering op te moeten.

[koevlaas2]

JustMyOpinion schreef op donderdag 31 maart 2022 @ 08:37:
[...]


Ik heb zelf (nog) geen Misubishi warmtepomp, maar lees gezellig mee. Nu werk ik zelf heel veel met Home Assistant. Kan je de unit niet zelf middels een schakelaar hard uitzetten en weer aanzetten als het nodig is?

Ik denk dan uiteraard uitzetten als compressor niet draait enzo. MAAR... is dit mogelijk? Is er bv een lange opstarttijd als de unit weer aangaat enzo?

Mocht dit wel werken, dan kan je natuurlijk een hoop weghalen van het standby stroomverbruik.

Just a thought...

Ben het met @Remco45 eens, met als aanvulling dat als je de spanning van je WP haalt iedere dag en weer erop zet je de levensduur van de (electrische)componenten weleens ernstig kan verkorten. Dan is standby betalen verreweg het meest goedkoop.

[JustMyOpinion]

Bedankt voor het meedenken, als de unit komt blijft hij lekker aan staan 😀

Ander vraagje, hoe lang blijft een boiler gemiddeld warm. Waar moet ik een beetje aan denken?

[koevlaas2]

JustMyOpinion schreef op donderdag 31 maart 2022 @ 20:23:
Bedankt voor het meedenken, als de unit komt blijft hij lekker aan staan 😀

Ander vraagje, hoe lang blijft een boiler gemiddeld warm. Waar moet ik een beetje aan denken?

Met de mijne op 45 graden een dag of 2, na een LPP run en 63 graden in het vat kunnen we ongeveer 2 dagen met het vat doen (met normaal gebruik ervan).

[JustMyOpinion]

Oh serieus? Haha ik zat aan uren te denken, niet aan dagen. Maar met een gezin met 2 kids gaat de boiler toch elke dag gebruikt worden.

Dus dan is het de kunst om hem op juiste moment te verwarmen? Of doen jullie dat eigenlijk direct als het nodig is. (Dus zonder uitstel)

[koevlaas2]

JustMyOpinion schreef op donderdag 31 maart 2022 @ 20:29:
Oh serieus? Haha ik zat aan uren te denken, niet aan dagen. Maar met een gezin met 2 kids gaat de boiler toch elke dag gebruikt worden.

Dus dan is het de kunst om hem op juiste moment te verwarmen? Of doen jullie dat eigenlijk direct als het nodig is. (Dus zonder uitstel)

Ik verwarm 'm om 3 uur in de middag maar kan er dan de volgende ochtend nog gewoon op douchen.

[_RRM_]

JustMyOpinion schreef op donderdag 31 maart 2022 @ 20:29:
Oh serieus? Haha ik zat aan uren te denken, niet aan dagen. Maar met een gezin met 2 kids gaat de boiler toch elke dag gebruikt worden.

Dus dan is het de kunst om hem op juiste moment te verwarmen? Of doen jullie dat eigenlijk direct als het nodig is. (Dus zonder uitstel)

400L vat staat hier nu zonder start/stop tijd (tip van @Andrehj ) op 49°, bij >8° daling start SWW, wat een iets betere COP oplevert dan elke dag om 12:00 (wat ik had). Als de 4 kinderen normaal douchen kan prima of 2 uitgebreid, met een klein uur is douchen voor 2 weer mogelijk (gezin van 6).
Met het douche ritme hier is 2 dagen gemiddeld met een SWW run en 3 na de LP.

[ Voor 9% gewijzigd door _RRM_ op 31-03-2022 22:04 ]

[Blackraven]

Nergens niet om, maar een COP van 3 met alleen SWW?
Ik houd me aanbevolen om dat voor elkaar te krijgen.
Gebaseerd op de waardes uit de WP zelf draai ik best-case-scenario met SWW+verwarming max. 4,3.
Midden in de zomer daalt dit naar 1,6 met alleen SWW.
Hij is gescript om rond 12u z'n dagelijkse run te doen, dit om m'n zonnepanelen opbrengst en COP wat op te krikken. Daarna mag hij tot middernacht op verbruik weer draaien indien nodig, daarna staat ie weer geblokkeerd van 00-12u.
Legionella doe ik een keer per maand daarna ook met script, omdat ik er achter kwam dat 1 run te lang was en het element dan bij springt. Nu dus de normale run naar 50 en dan anderhalf uur later nog een naar 60.
Valt me op dat met het scripten de eco-modus voor SWW wegvalt uit de instellingen van de unit, wat doet deze precies?

[JustMyOpinion]

Blackraven schreef op donderdag 31 maart 2022 @ 22:33:
Nergens niet om, maar een COP van 3 met alleen SWW?
Ik houd me aanbevolen om dat voor elkaar te krijgen.
Gebaseerd op de waardes uit de WP zelf draai ik best-case-scenario met SWW+verwarming max. 4,3.
Midden in de zomer daalt dit naar 1,6 met alleen SWW.
Hij is gescript om rond 12u z'n dagelijkse run te doen, dit om m'n zonnepanelen opbrengst en COP wat op te krikken. Daarna mag hij tot middernacht op verbruik weer draaien indien nodig, daarna staat ie weer geblokkeerd van 00-12u.
Legionella doe ik een keer per maand daarna ook met script, omdat ik er achter kwam dat 1 run te lang was en het element dan bij springt. Nu dus de normale run naar 50 en dan anderhalf uur later nog een naar 60.
Valt me op dat met het scripten de eco-modus voor SWW wegvalt uit de instellingen van de unit, wat doet deze precies?

Is dat een script in de unit zelf of gebruik je Domotica of Home Assistant? Ik heb zo ongeveer heel mijn huis in Home Assistant, dus wil de unit hier straks ook zo veel als mogelijk in opnemen.

Andere vraag! In de installatiehandleiding staat dat de buiten unit niet in de sneeuw mag staan.... hebben jullie dan allemaal een dakje er boven gezet??

En aangezien ik nog even een "straatje" moet maken waar hij komt te staan, hoeveel cm uit de muur houden jullie hem?

[LeonTebbens]

JustMyOpinion schreef op vrijdag 1 april 2022 @ 08:18:
[...]

Andere vraag! In de installatiehandleiding staat dat de buiten unit niet in de sneeuw mag staan.... hebben jullie dan allemaal een dakje er boven gezet??

En aangezien ik nog even een "straatje" moet maken waar hij komt te staan, hoeveel cm uit de muur houden jullie hem?

Geen dakje, wel aardig beschut door huis (rechts) en schutting (achter). Ik vermoed dat ze bedoelen dat de unit zijn defrostwater moet kwijt kunnen. Met sneeuw tot de onderkant van de unit lukt dat niet, dat vriest dicht met vorst.
Bij mij broer in Warschau ligt er een groot deel van de winter zo’n 20 cm sneeuw, zijn WP staat dan ook op hoge poten.

Mijn installateur heeft m op 30 cm van schutting gezet en op Bigfoots voor voldoende hoogte.

Foto uit Haarlem vanmorgen:


Denk je er aan dat je je straatje niet dicht tegelt, maar zorgt voor goede afvoer van condens/defrostwater (met een grindbak bijvoorbeeld)?

[ Voor 14% gewijzigd door LeonTebbens op 01-04-2022 17:46 ]

[FrancD]

Andrehj schreef op donderdag 31 maart 2022 @ 17:51:
[...]

Done.

[...]

Done, maar ik heb er wel een ERSD-VM2D bijgezet. Die ERSC uit je signature past helemaal niet op je WP en heb je dus vast niet.

Oeps! Tiepvautje! Thanks!

[JustMyOpinion]

LeonTebbens schreef op vrijdag 1 april 2022 @ 09:16:
[...]


Geen dakje, wel aardig beschut door huis (rechts) en schutting (achter). Ik vermoed dat ze bedoelen dat de unit zijn defrostwater moet kwijt kunnen. Met sneeuw tot de onderkant van de unit lukt dat niet, dat vriest dicht met vorst.
Bij mij broer in Warschau ligt er een groot deel van de winter zo’n 20 cm sneeuw, zijn WP staat dan ook op hoge poten.

Mijn installateur heeft m op 30 cm van schutting gezet.

Foto uit Haarlem vanmorgen:
[Afbeelding]

Denk je er aan dat je je straatje niet dicht tegelt, maar zorgt voor goede afvoer van condens/defrostwater (met een grindbak bijvoorbeeld)?

Bedankt voor de tip! Hij komt bij ons in een "hoekje" te staan, dus ook redelijk beschut. Daar is nu gewoon tuin, ik maak dus meer een stenen plateau waar hij kan komen te staan. Dus ga er vanuit dat hij zijn condens gewoon in tuin kan afvoeren.

[KabouterSuper]

LeonTebbens schreef op vrijdag 1 april 2022 @ 09:16:
[...]


Geen dakje, wel aardig beschut door huis (rechts) en schutting (achter). Ik vermoed dat ze bedoelen dat de unit zijn defrostwater moet kwijt kunnen. Met sneeuw tot de onderkant van de unit lukt dat niet, dat vriest dicht met vorst.
Bij mij broer in Warschau ligt er een groot deel van de winter zo’n 20 cm sneeuw, zijn WP staat dan ook op hoge poten.

Mijn installateur heeft m op 30 cm van schutting gezet.

Foto uit Haarlem vanmorgen:
[Afbeelding]

Denk je er aan dat je je straatje niet dicht tegelt, maar zorgt voor goede afvoer van condens/defrostwater (met een grindbak bijvoorbeeld)?

Beetje offtopic, maar waarmee en hoe heb je je warmtepomp geschilderd?

[Proton_]

JustMyOpinion schreef op vrijdag 1 april 2022 @ 09:53:
[...]
Bedankt voor de tip! Hij komt bij ons in een "hoekje" te staan, dus ook redelijk beschut. Daar is nu gewoon tuin, ik maak dus meer een stenen plateau waar hij kan komen te staan. Dus ga er vanuit dat hij zijn condens gewoon in tuin kan afvoeren.

Hij moet 'boven', niet 'in' de sneeuw staan
En condens bij voorkeur in een grindput ter voorkoming van een ijsbaan. Ideaal is daar een regenpijp in naar onder de vorstgrens (~60 cm).

[Blackraven]

JustMyOpinion schreef op vrijdag 1 april 2022 @ 08:18:
[...]


Is dat een script in de unit zelf of gebruik je Domotica of Home Assistant? Ik heb zo ongeveer heel mijn huis in Home Assistant, dus wil de unit hier straks ook zo veel als mogelijk in opnemen.

Andere vraag! In de installatiehandleiding staat dat de buiten unit niet in de sneeuw mag staan.... hebben jullie dan allemaal een dakje er boven gezet??

En aangezien ik nog even een "straatje" moet maken waar hij komt te staan, hoeveel cm uit de muur houden jullie hem?

Ja, via melcloud2domoticz script. Maar ik neem aan dat zoiets ook wel met HA werkt.
deze had ik er nog wel voor nodig, weet niet of de nieuwe types dit ondertussen al geïntegreerd hebben?
MelCloud Wifi adapter: MAC-567IF-E

Ik heb er inderdaad een dakje boven, zou me niet te druk om de sneeuw maken, hij zuigt de sneeuw toch wel naar binnen.
Nadeel daarvan is dat de zon nu niet meer op de thermometer schijnt, dus het effect van de zon op mijn huis neemt ie nu niet meer mee, ik zal hem nog eens verlengen naar buiten het hokje.

Ik had zelfs met grindbak nog problemen, hij staat op maaiveld niveau. Achteraf had ik hem hoger moeten zetten, zoals hierboven bij @LeonTebbens bijvoorbeeld. Uiteindelijk een drainagepijp onder het grind en elektrische tracing door het grind, nu heb ik geen problemen meer.
Achteraf was 30cm boven de grond en gelijk grind er onder beter geweest, maar ja.
Dan had ik nu ook geen SW75 gehad maar een SW100 en geen 200l boiler, maar 300l

[breinonline]

JustMyOpinion schreef op vrijdag 1 april 2022 @ 08:18:
[...]


Is dat een script in de unit zelf of gebruik je Domotica of Home Assistant? Ik heb zo ongeveer heel mijn huis in Home Assistant, dus wil de unit hier straks ook zo veel als mogelijk in opnemen.

Andere vraag! In de installatiehandleiding staat dat de buiten unit niet in de sneeuw mag staan.... hebben jullie dan allemaal een dakje er boven gezet??

En aangezien ik nog even een "straatje" moet maken waar hij komt te staan, hoeveel cm uit de muur houden jullie hem?

Zie Andrehj in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen" en breinonline in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

[nightfall]

Ik heb een update van mijn issues met een pendelende-warmtepomp (https://gathering.tweaker...message/71024696#71024696). Vorige keer zag ik pendelen wat door de thermostaat bleek te komen en n.a.v. tips van o.a. @Andrehj heb ik de zoneregeling eraf gehaald en een thermostaat met hysteresefunctie eraan gehangen. Ingesteld op nachtverlaging EN dagverhoging (@Proton_ ;-) ) maar het is nog maar net actief dus ik weet nog niet precies hoe het gaat uitpakken. De verbetering is zo fantastisch dat ik meteen wilde posten.

De warmtepomp zelf staat op het moment nog op 31 graden vaste Ta, 110m2 aan vloerverwarming altijd open.

Vanochtend de thermostaat aangesloten en je ziet meteen de verbetering:



De thermostaat heb ik zelf gemaakt met een Sonoff SV en eigen firmware zodat ik full control heb:

• Oneindig veel setpoints, elke weekdag potentieel verschillend
• Meerdere sensors zodat 1 ruimte die opwarmt door de zon niet alles in de war schopt
• Instellen per 0,1 graad
• Zelf te kiezen hysterese
• MQTT logging
• In de toekomst: afhankelijk van de weersverwachting alvast voorsorteren (door bijv. meer daling in de temperatuur toe te laten als ik al weet dat de dag erna zonnig is)

Het nadeel is natuurlijk de WAF, want op het moment is 'ie alleen configureerbaar via REST requests of MQTT topic... ahem. Ik maak nog wel een keer een mooie frontend. En cooling support voor in de zomer.

Er is nog meer te tweaken aan de warmtepomp: zoeken naar de laagst mogelijke Ta, afgiftesysteem pompsnelheid, pompsnelheid van de ecodan zelf, buffervat (gedeeltelijk) buiten spel zetten etc. Genoeg te doen!

[LeonTebbens]

KabouterSuper schreef op vrijdag 1 april 2022 @ 10:12:
[...]

Beetje offtopic, maar waarmee en hoe heb je je warmtepomp geschilderd?

Met Hamerite metaallak, drie lagen. Hier lees je hoe. Leuk dat je het vraagt, ben er wel beetje trots op 😀

[ Voor 8% gewijzigd door LeonTebbens op 01-04-2022 19:05 ]

[LeonTebbens]

Voor de nieuwkomers: je kan je verbruikscijfers en COP over maart vergelijken met anderen door ze door te geven aan Tom.

[Andrehj]

_RRM_ schreef op donderdag 31 maart 2022 @ 21:56:
400L vat staat hier nu zonder start/stop tijd (tip van @Andrehj ) op 49°, bij >8° daling start SWW, wat een iets betere COP oplevert dan elke dag om 12:00 (wat ik had). Als de 4 kinderen normaal douchen kan prima of 2 uitgebreid, met een klein uur is douchen voor 2 weer mogelijk (gezin van 6).
Met het douche ritme hier is 2 dagen gemiddeld met een SWW run en 3 na de LP.

Datzelfde lukt hier ook, maar dan met 2 pubers en 300L. SWW run draait meestal elke twee dagen, behalve na de LP.
Je zou je SWW-rendement nog wat verder kunnen verhogen door de temperatuur te verlagen naar 47°C en pas bij een >10°C daling weer te verwarmen. Vergeet niet dat er dan nog altijd een flinke bel warmer water boven de sensor zit. Hier gaat dat probleemloos, er heeft nog nooit iemand lauw gedoucht.

Blackraven schreef op donderdag 31 maart 2022 @ 22:33:
Nergens niet om, maar een COP van 3 met alleen SWW?
Ik houd me aanbevolen om dat voor elkaar te krijgen.

Ik had in maart 3.39 (excl de 4 kWh die het dompelelement heeft verbruikt, als ik die meetel zit ik op 3.01).

Gebaseerd op de waardes uit de WP zelf draai ik best-case-scenario met SWW+verwarming max. 4,3.

Mijn ervaring is dat de Mitsubishi wat te pessimistisch is. Als je nauwkeurig wilt meten moet je een externe warmte- en een externe kWh meter installeren.

Midden in de zomer daalt dit naar 1,6 met alleen SWW.
Hij is gescript om rond 12u z'n dagelijkse run te doen, dit om m'n zonnepanelen opbrengst en COP wat op te krikken. Daarna mag hij tot middernacht op verbruik weer draaien indien nodig, daarna staat ie weer geblokkeerd van 00-12u.

Daar zit een deel van je probleem. Je verwarmt het vat elke dag. Dat is niet efficiënt, want dan is het water nog veel te warm en loopt je WP bijzonder beroerd. Een Mitsu vind het niet leuk om met zo'n hoge watertemperatuur te starten.

Legionella doe ik een keer per maand daarna ook met script, omdat ik er achter kwam dat 1 run te lang was en het element dan bij springt. Nu dus de normale run naar 50 en dan anderhalf uur later nog een naar 60.
Valt me op dat met het scripten de eco-modus voor SWW wegvalt uit de instellingen van de unit, wat doet deze precies?

Die laat je WP op een lagere frequentie SWW maken. Hoeveel lager moet ik ook nog eens bekijken.
Verder kun je nog flink besparen door je WP op 75% te begrenzen. Daar staat die van mij standaard op, en daarmee draait de SWW run op 50 Hz. Op 17 maart had ik een storing in een relais wat ervoor zorgde dat mijn SWW-run ineens vol gas ging. Toen draaide had ik ineens een COP van 2.91 ipv ca 3.5 twee dagen eerder en later.

[Andrehj]

nightfall schreef op vrijdag 1 april 2022 @ 12:50:
Ik heb een update van mijn issues met een pendelende-warmtepomp (https://gathering.tweaker...message/71024696#71024696). Vorige keer zag ik pendelen wat door de thermostaat bleek te komen en n.a.v. tips van o.a. @Andrehj heb ik de zoneregeling eraf gehaald en een thermostaat met hysteresefunctie eraan gehangen. Ingesteld op nachtverlaging EN dagverhoging (@Proton_ ;-) ) maar het is nog maar net actief dus ik weet nog niet precies hoe het gaat uitpakken. De verbetering is zo fantastisch dat ik meteen wilde posten.

De warmtepomp zelf staat op het moment nog op 31 graden vaste Ta, 110m2 aan vloerverwarming altijd open.

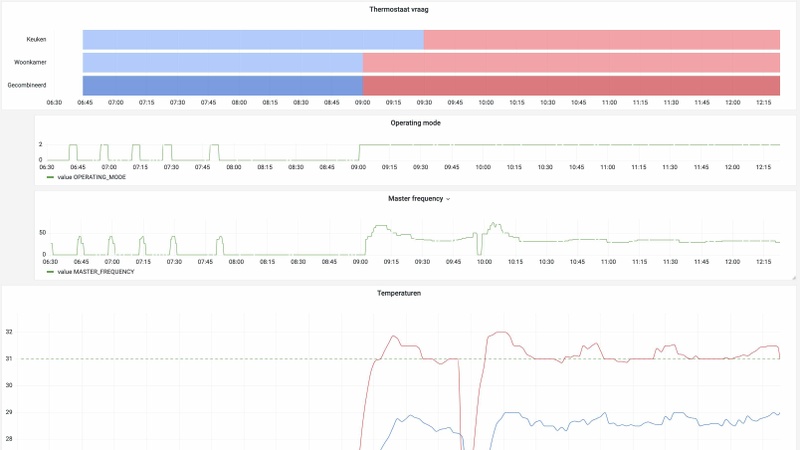

Vanochtend de thermostaat aangesloten en je ziet meteen de verbetering:

[Afbeelding]

De thermostaat heb ik zelf gemaakt met een Sonoff SV en eigen firmware zodat ik full control heb:

• Oneindig veel setpoints, elke weekdag potentieel verschillend
• Meerdere sensors zodat 1 ruimte die opwarmt door de zon niet alles in de war schopt
• Instellen per 0,1 graad
• Zelf te kiezen hysterese
• MQTT logging
• In de toekomst: afhankelijk van de weersverwachting alvast voorsorteren (door bijv. meer daling in de temperatuur toe te laten als ik al weet dat de dag erna zonnig is)

[Afbeelding]

Het nadeel is natuurlijk de WAF, want op het moment is 'ie alleen configureerbaar via REST requests of MQTT topic... ahem. Ik maak nog wel een keer een mooie frontend. En cooling support voor in de zomer.

Er is nog meer te tweaken aan de warmtepomp: zoeken naar de laagst mogelijke Ta, afgiftesysteem pompsnelheid, pompsnelheid van de ecodan zelf, buffervat (gedeeltelijk) buiten spel zetten etc. Genoeg te doen!

Goed bezig! Ik zal ook even @chris vw taggen die met hetzelfde probleem zit en hiermee bij zijn installateur kan aangeven hoe het wel moet.
Zoek naar laagste mogelijke Ta is een goeie. Dat kun je het best meten als je ook het thermisch vermogen meet, desnoods door dat zelf te berekenen adhv de Ta, Tr en flow. Dan weet je adhv de waarden uit het databook hoe dicht je bij minimaal vermogen zit.
Maar je kunt het ook afleiden door pendelen (wat je ook aan kunt zien komen, doordat de WP zijn Ta niet meer vast houdt, maar op laat lopen).
Ik denk dat je met 110 m² nog wel iets lager kunt (maar je moet die minimale 4 kW van je WP natuurlijk wel kwijt). En dan desnoods in twee blokken per dag draaien, eentje 's ochtends van 9-12 en eentje 's avonds van 17 tot 21 uur, om je veel te grote WP niet te laten pendelen.

En daarna je buren mobiliseren en samen naar de installateur die de gekte bij jullie in het blok heeft verzonnen.

Heb je er nou trouwens nog een buffervat tussen zitten? Als je die nog weghaalt (alleen de aanvoer bypassen, retour mag blijven zitten) kan ie nog wat lager draaien.
Ik vind namelijk de overshoot in Ta in combinatie met de hoge frequenties bij het opstarten wat gek. Dat heb ik bij mijn 75YAA nog nooit gezien. Die begint altijd rustig, voert de frequentie langzaam op en laat de Ta zo langzaam naar setpoint toe kruipen. Overshoot is hier volkomen onbekend.

[ Voor 6% gewijzigd door Andrehj op 01-04-2022 19:26 ]

[Andrehj]

LeonTebbens schreef op vrijdag 1 april 2022 @ 17:32:
Met Hamerite metaallak, drie lagen. Hier lees je hoe. Leuk dat je het vraagt, ben er wel beetje trots op 😀

Ziet er mooi uit, maar heb je nooit overwogen om de panelen er allemaal af te halen (gaat vrij makkelijk) en ze dan in een schuurtje allemaal te spuiten? Dan gaat het op de overgangen tussen de panelen ook veel beter en lak je de panelen niet aan elkaar vast.

[LeonTebbens]

Andrehj schreef op vrijdag 1 april 2022 @ 19:23:
[...]

Ziet er mooi uit, maar heb je nooit overwogen om de panelen er allemaal af te halen (gaat vrij makkelijk) en ze dan in een schuurtje allemaal te spuiten? Dan gaat het op de overgangen tussen de panelen ook veel beter en lak je de panelen niet aan elkaar vast.

Eh nee. Heb rechter paneel al eens los gehaald, zat niet vastgeplakt

[Blackraven]

Andrehj schreef op vrijdag 1 april 2022 @ 19:08:
[...]

Ik had in maart 3.39 (excl de 4 kWh die het dompelelement heeft verbruikt, als ik die meetel zit ik op 3.01).

[...]

Daar zit een deel van je probleem. Je verwarmt het vat elke dag. Dat is niet efficiënt, want dan is het water nog veel te warm en loopt je WP bijzonder beroerd. Een Mitsu vind het niet leuk om met zo'n hoge watertemperatuur te starten.

[...]

Die laat je WP op een lagere frequentie SWW maken. Hoeveel lager moet ik ook nog eens bekijken.
Verder kun je nog flink besparen door je WP op 75% te begrenzen. Daar staat die van mij standaard op, en daarmee draait de SWW run op 50 Hz. Op 17 maart had ik een storing in een relais wat ervoor zorgde dat mijn SWW-run ineens vol gas ging. Toen draaide had ik ineens een COP van 2.91 ipv ca 3.5 twee dagen eerder en later.

Ik had nu in maart een COP van 3.24 (WP data), maar dat is inclusief verwarming.
Zal hem binnenkort eens van de rem halen en alleen een nachtblokkade van 00-08 instellen voor SWW.
(iets met buren...)

Die begrenzing op 75% is dat realistisch? Volgens de @koevlaas2 berekening kom ik op 10,2.
Ik heb hem dus al redelijk onder gedimensioneerd met SW75YAA en EHST20D-VM2C2 (maart 2020).
Mag trouwens wel bij de TS in de lijst.
Dus om hem dan nog verder te begrenzen, kom ik dan qua verwarming niet in de knel?

[Andrehj]

Blackraven schreef op vrijdag 1 april 2022 @ 20:25:
[...]

Ik had nu in maart een COP van 3.24 (WP data), maar dat is inclusief verwarming.
Zal hem binnenkort eens van de rem halen en alleen een nachtblokkade van 00-08 instellen voor SWW.
(iets met buren...)

Die begrenzing op 75% is dat realistisch? Volgens de @koevlaas2 berekening kom ik op 10,2.
Ik heb hem dus al redelijk onder gedimensioneerd met SW75YAA en EHST20D-VM2C2 (maart 2020).
Mag trouwens wel bij de TS in de lijst.
Dus om hem dan nog verder te begrenzen, kom ik dan qua verwarming niet in de knel?

Dan zou ik je WP qua verwarming zeker niet verder begrenzen. Wat je nog kunt doen is met een relaisschakeling de 75%-begrenzing alleen laten werken als je WP SWW doet. Maar dan kost je SWW-run wel extra tijd, waarin je huis niet verwarmd wordt.

Misschien is het wel een idee om je WP alleen in het voor- en naseizoen te begrenzen.

In jouw geval had ik denk ik de 11.7 kW variant gekocht (mits je vloerverwarming hebt waarin je de warmte kunt bufferen, waardoor het minimale vermogen minder interessant wordt).

Voor ik je toevoeg aan de TS: Wat betekent die "2" achter de VM2C van je binnenunit? Die code ben ik nog nergens tegen gekomen.

[Blackraven]

@Andrehj Die 2 geeft volgens mij aan dat ik een versie 2 heb, helemaal helder is het voor mij ook niet, maar volgens mij heb ik een nieuwere FTC in zitten. (Ben voorlopig niet thuis, dus kan ook niet even gauw kijken...) Dus zonder die extra 2 is prima voor de lijst
Zal nog even in het originele WP draadje zoeken, die 2 is niet heel erg gedocumenteerd...

Nog even lopen zoeken, maar mijn eigen vraag is daar ook nooit beantwoord...
Blackraven in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #8"
en na nog dieper graven:
Blackraven in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #8"
FTC5 dus.

[ Voor 31% gewijzigd door Blackraven op 01-04-2022 21:51 ]

[Beukloo]

Allen, ik heb een probleem met mijn WP en dit wil ik jullie voorleggen.
Hopelijk hebben jullie een idee. En ja dit systeem mag je in de topicstart zetten.

Sinds Juni 2016 draait er hier een ERSC-VM2C + PUHZ-SW75VHA verkregen via de spaanse route zoals jullie wel kennen. Hieraan zit een 200l SWW vat met spiraal. Verder hangt het standaard kastje in de woonkamer als thermostaat. Het gas is inmiddels ook echt de deur uit.

Dit draaide tot voor kort prima maar sinds een jaar of 2 kreeg ik steeds vaker last van error L9.
Eerst 1x per jaar, toen steeds vaker totdat het bijna elke dag was. Dit ondanks dat ik de de externe vuilafscheider ieder jaar netjes schoonmaakte. Dus nogmaals het boekje erbij gepakt en daar stond dat ik het zeefje ook moest schoonmaken.

Dit gedaan en sindsdien wil de WP niet meer het SWW vat opwarmen, 3-wegklep schakelt om naar het SWW-vat en begint er water doorheen te jagen maar er wordt geen warmte gemaakt (zit een Kampstrup meter tussen) en na ca. 20 seconden schakelt de 3-wegklep terug naar verwarming. Dit probeert hij nog eens en dan stopt dit alles met een error L9 op het display.

Ook nog de sturing van de 3-wegklep eraf gehaald en handmatig op SWW gezet en toen de run laten doen maar het resultaat was hetzelfde, dit ondanks dat er voldoende flow is.

Opwarmen SWW heb ik nu uitgeschakeld en tot vandaag deed hij prima de woning opwarmen maar helaas kwam deze ook weer een keer in storing. Na reset ging hij weer verder met zijn programma.

Dus wie heeft er een idee wat er aan de hand kan zijn en hoe dit op te lossen is?
Bedankt alvast, ook namens vrouw en kinderen die weer eens willen douchen

[Andrehj]

Beukloo schreef op vrijdag 1 april 2022 @ 21:15:
Allen, ik heb een probleem met mijn WP en dit wil ik jullie voorleggen.
Hopelijk hebben jullie een idee. En ja dit systeem mag je in de topicstart zetten.

Sinds Juni 2016 draait er hier een ERSC-VM2C + PUHZ-SW75VHA verkregen via de spaanse route zoals jullie wel kennen. Hieraan zit een 200l SWW vat met spiraal. Verder hangt het standaard kastje in de woonkamer als thermostaat. Het gas is inmiddels ook echt de deur uit.

Dit draaide tot voor kort prima maar sinds een jaar of 2 kreeg ik steeds vaker last van error L9.
Eerst 1x per jaar, toen steeds vaker totdat het bijna elke dag was. Dit ondanks dat ik de de externe vuilafscheider ieder jaar netjes schoonmaakte. Dus nogmaals het boekje erbij gepakt en daar stond dat ik het zeefje ook moest schoonmaken.

Dit gedaan en sindsdien wil de WP niet meer het SWW vat opwarmen, 3-wegklep schakelt om naar het SWW-vat en begint er water doorheen te jagen maar er wordt geen warmte gemaakt (zit een Kampstrup meter tussen) en na ca. 20 seconden schakelt de 3-wegklep terug naar verwarming. Dit probeert hij nog eens en dan stopt dit alles met een error L9 op het display.

Ook nog de sturing van de 3-wegklep eraf gehaald en handmatig op SWW gezet en toen de run laten doen maar het resultaat was hetzelfde, dit ondanks dat er voldoende flow is.

Opwarmen SWW heb ik nu uitgeschakeld en tot vandaag deed hij prima de woning opwarmen maar helaas kwam deze ook weer een keer in storing. Na reset ging hij weer verder met zijn programma.

Dus wie heeft er een idee wat er aan de hand kan zijn en hoe dit op te lossen is?
Bedankt alvast, ook namens vrouw en kinderen die weer eens willen douchen

Er is iets met die flow sensor, die gaan na een tijdje stuk, wat deze L9 storing geeft. @koevlaas2 heeft ervaring met het vervangen van die sensor en weet het typenummer van de fabrikant. Daar is in het algemene L/W WP topic al een aantal malen uitgebreid over bericht.
Wat geeft code 540 van "informatie werking" aan? En wat geeft de Kamstrup qua flow aan?
Als werkomheen kun je via een dipswitch (zie installatiehandleiding van je binnenunit) de WP wijs maken dat er helemaal geen flowsensor in zit en dan kijken of je WP weer werkt (wel op eigen risico! als er echt geen flow is kan je WP stuk gaan, maar dat kun je via de Kamstrup controleren).

Edit: Gevonden, zie:
mightym in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #8"
koevlaas2 in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #9"
mightym in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #9"
Ik weet zeker dat er later ook nog een terugkoppeling van @koevlaas2 over de oplossing is geweest. Zelf maar even zoeken.

[ Voor 7% gewijzigd door Andrehj op 01-04-2022 21:32 ]

[Beukloo]

Andrehj schreef op vrijdag 1 april 2022 @ 21:23:
[...]

Er is iets met die flow sensor, die gaan na een tijdje stuk, wat deze L9 storing geeft. @koevlaas2 heeft ervaring met het vervangen van die sensor en weet het typenummer van de fabrikant. Daar is in het algemene L/W WP topic al een aantal malen uitgebreid over bericht.
Wat geeft code 540 van "informatie werking" aan? En wat geeft de Kamstrup qua flow aan?
Als werkomheen kun je via een dipswitch (zie installatiehandleiding van je binnenunit) de WP wijs maken dat er helemaal geen flowsensor in zit en dan kijken of je WP weer werkt (wel op eigen risico! als er echt geen flow is kan je WP stuk gaan, maar dat kun je via de Kamstrup controleren).

Die geeft "Ref. adr. 0" met nog een 0 schuin onder de 0. De Kampstrup geeft 1500 l/uur aan.
Dus een kapotte flowsensor is de boosdoener? Kan je deze zelf vervangen?

[Andrehj]

Beukloo schreef op vrijdag 1 april 2022 @ 21:29:
Die geeft "Ref. adr. 0" met nog een 0 schuin onder de 0. De Kampstrup geeft 1500 l/uur aan.
Dus een kapotte flowsensor is de boosdoener? Kan je deze zelf vervangen?

Als je handig bent wel. Ik zou hem eerst maar eens uitzetten en zo je gezin blij maken (en check even de edit in mijn vorige bericht).

[ Voor 6% gewijzigd door Andrehj op 01-04-2022 21:31 ]

[Blackraven]

Over schoonmaken gesproken, deze en de daarop volgende opmerkingen missen m.i. nog uit de TS:
Grolsch in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #8"
@ VM2D gebruikers
@Grolsch jammer dat je plaatjes weg zijn...

[ Voor 26% gewijzigd door Blackraven op 01-04-2022 22:58 ]

[Grolsch]

Ik heb ondertussen een versie 2.0 filter schoonmaken handleiding

Ga ik een keer typen als ik achter mijn laptop zit.

[Blackraven]

Ik wacht wel even tot je achter je laptop zit en hoop ondertussen dat de rotzooi nog in m'n Spirotech filter zit

[nightfall]

Andrehj schreef op vrijdag 1 april 2022 @ 19:20:
Heb je er nou trouwens nog een buffervat tussen zitten? Als je die nog weghaalt (alleen de aanvoer bypassen, retour mag blijven zitten) kan ie nog wat lager draaien.
Ik vind namelijk de overshoot in Ta in combinatie met de hoge frequenties bij het opstarten wat gek. Dat heb ik bij mijn 75YAA nog nooit gezien. Die begint altijd rustig, voert de frequentie langzaam op en laat de Ta zo langzaam naar setpoint toe kruipen. Overshoot is hier volkomen onbekend.

Het buffervat zit er nog tussen inderdaad, het staat op de planning om die te bypassen, thanks voor de tip.

Komende week is er iemand van de installateur hier om de compressor te vervangen - die is stuk aan het gaan en maakt een berg herrie (wat de buren niet fijn vinden), waarschijnlijk gedeeltelijk door draaien met de transportblokken er nog op in het eerste half jaar maar misschien ook wel door het gemiddeld 6,75x per uur (volgens Alklima die hier kwam kijken) schakelen wat die naregeling doet.... hier gaat iemand een flinke schadepost aan krijgen vrees ik voor ze want er staan er hier 30+, de mijne is toevallig de eerste die het voortijdig begeeft maar de rest zal vermoedelijk volgen.

Die nieuwe compressor gaat het een stuk minder zwaar krijgen dan de vorige in ieder geval met deze nieuwe regelaar eraan, kan 'ie hopelijk lang mee.

[Grolsch]

Blackraven schreef op vrijdag 1 april 2022 @ 23:01:
Ik wacht wel even tot je achter je laptop zit en hoop ondertussen dat de rotzooi nog in m'n Spirotech filter zit

Schoonmaken waterfilter in binnenunit

Hier versie 2.0

Voer de werkzaamheden uit met 2 personen.

Voor start werkzaamheden bekijk wat de flow is (Code 540 in service menu bij informatie werking)

1= Installatie spanningsloos maken
2= Draai afsluiters dicht (2 x intern)
3= Demonteer filter (ik doe dit altijd met een waterpomptang, en ja, je moet best kracht zetten. Zorg ervoor dat iemand met een bankpasje de opening dicht houdt zodat niet de hele binnenunit leegloopt
4= Maakt het filter schoon en plaats deze weer terug
5= Draai alle afsluiters weer open
6= Zet de spanning er weer op en zet de unit aan.
7= Zet handmatig de pomp aan op stand 5 via service menu en controleer of er flow is (code 540 onder informatie werking)
7A= Is er geen flow, geen paniek, er zit waarschijnlijk toch ergens lucht, laat de pomp op standje 5 lopen, zet een bak koffie, rook een sigaretje, en kijk na 15 minuten opnieuw of er flow is. Nog geen flow, start opnieuw met stap 7A
8= Pas indien gewenst de pompsnelheid weer aan.
9= Als de waterdruk te laag is vul de installatie bij.

Op deze manier verlies je bijna geen water, ontstaat er weinig tot geen lucht in het systeem.
Voor de "bankpastruc" ben ik wel eens flink aan het martelen geweest om lucht uit het systeem te krijgen.
Nu heb ik nog een oudere unit, het schijnt dat de nieuwere units beter ontluchten dmv automatische ontluchter.

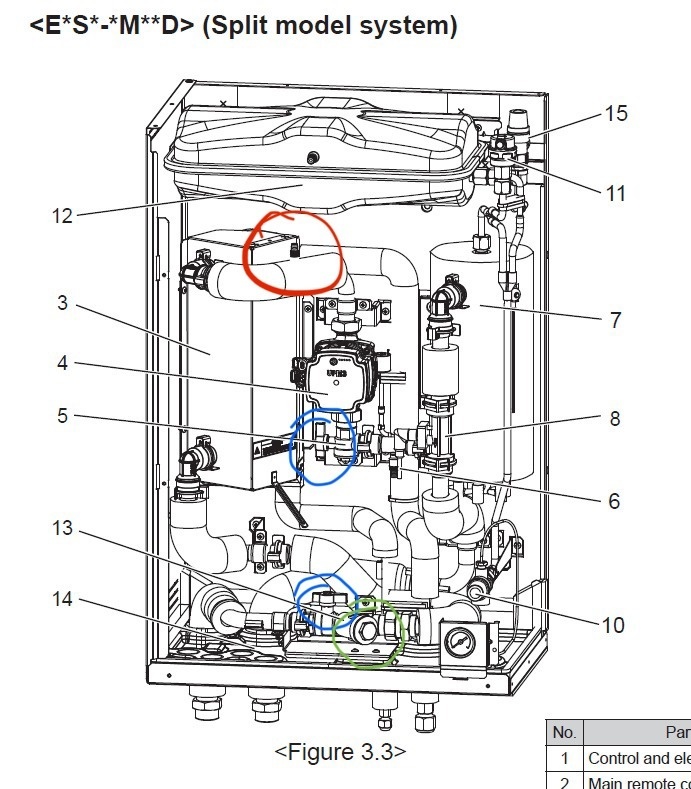

Groen = filter
Blauw = kranen intern
Rood, handige ontluchter , als je geen flow hebt deze even wat helpen en je pomp pikt de flow meteen weer op. Deze ontluchter zit niet op alle modellen helaas.

Hier een filmpje waar e.e.a. wordt uitgelegd.

https://www.youtube.com/watch?v=9vXt9W7uu74

[ Voor 32% gewijzigd door Grolsch op 30-12-2022 12:52 ]

[AUijtdehaag]

@Grolsch
Toch wat opmerkingen:
Moeten de stappen 5 tegelijk?
Roken is slecht voor je
En mag ik jouw bankpas ff lenen?

[Grolsch]

AUijtdehaag schreef op zaterdag 2 april 2022 @ 07:59:
@Grolsch
Toch wat opmerkingen:
Moeten de stappen 5 tegelijk?

Check, dat kun je proberen, maar waarschijnlijk zijn je armen te kort, dus de nummering aangepast

Roken is slecht voor je

Klopt, bier drinken ook

En mag ik jouw bankpas ff lenen?

Zeker mag dat, maar het mag ook je mobiele telefoon met NFC chip zijn, of ANWB pas / Sportschoolpas. De Mitsu is niet zo kieskeurig

[ Voor 4% gewijzigd door Grolsch op 02-04-2022 08:03 ]

[AUijtdehaag]

@Grolsch

Nog geen flow, start opnieuw met 6A 7A

Neem nog een bak koffie.

[ocaj]

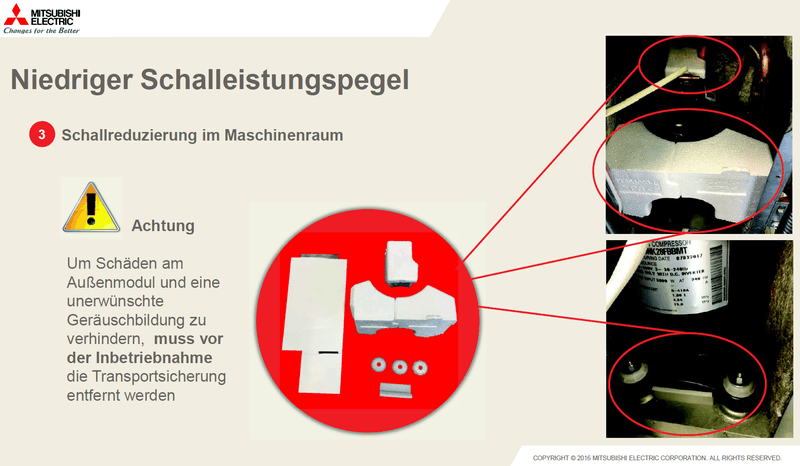

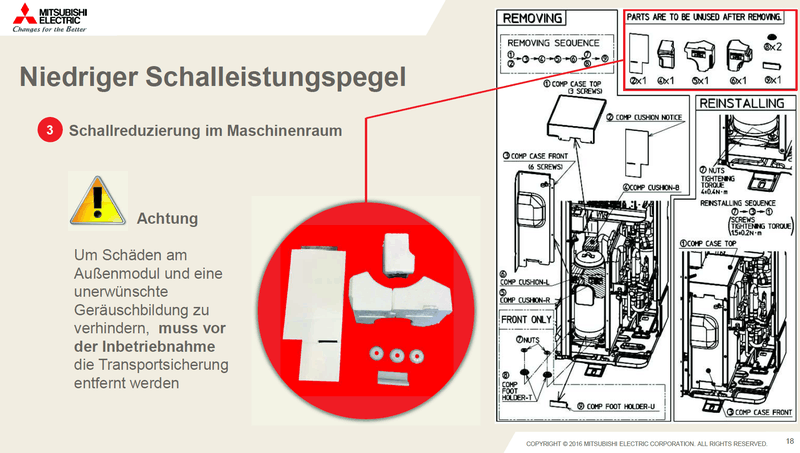

nightfall schreef op zaterdag 2 april 2022 @ 05:27:
[...]

waarschijnlijk gedeeltelijk door draaien met de transportblokken er nog op in het eerste half jaar

Ik heb nog in geen enkele installatie-handleiding iets over transportblokken gelezen? Kun je daar wat meer over vertellen?

[HammieDuDe]

Grolsch schreef op zaterdag 2 april 2022 @ 07:45:
[...]


Hier versie 2.0

Voer de werkzaamheden uit met 2 personen.

Voor start werkzaamheden bekijk wat de flow is (Code 540 in service menu bij informatie werking)

1= Installatie spanningsloos maken
2= Draai afsluiters dicht (4x, 2 x intern + 2 x extern)
3= Demonteer filter (ik doe dit altijd met een waterpomptang, en ja, je moet best kracht zetten. Zorg ervoor dat iemand met een bankpasje de opening dicht houdt zodat niet de hele binnenunit leegloopt
4= Maakt het filter schoon en plaats deze weer terug
5= Draai alle afsluiters weer open
6= Zet de spanning er weer op en zet de unit aan.
7= Zet handmatig de pomp aan op stand 5 via service menu en controleer of er flow is (code 540 onder informatie werking)
7A= Is er geen flow, geen paniek, er zit waarschijnlijk toch ergens lucht, laat de pomp op standje 5 lopen, zet een bak koffie, rook een sigaretje, en kijk na 15 minuten opnieuw of er flow is. Nog geen flow, start opnieuw met stap 6A
8= Pas indien gewenst de pompsnelheid weer aan.
9= Als de waterdruk te laag is vul de installatie bij.

Op deze manier verlies je bijna geen water, ontstaat er weinig tot geen lucht in het systeem.
Voor de "bankpastruc" ben ik wel eens flink aan het martelen geweest om lucht uit het systeem te krijgen.
Nu heb ik nog een oudere unit, het schijnt dat de nieuwere units beter ontluchten dmv automatische ontluchter

Voor bij jouw handleiding.
Groen filter
Blauw kranen intern
Rood, heul handige ontluchter als je het zoals ik alleen hebt gedaan en dus wel wat water hebt laten lopen, deze even wat helpen en je pomp pikt de flow meteen weer op.

[Grolsch]

AUijtdehaag schreef op zaterdag 2 april 2022 @ 08:13:
@Grolsch
[...]

Neem nog een bak koffie.

Check!

HammieDuDe schreef op zaterdag 2 april 2022 @ 08:25:
[...]


[Afbeelding]

Voor bij jouw handleiding.
Groen filter
Blauw kranen intern
Rood, heul handige ontluchter als je het zoals ik alleen hebt gedaan en dus wel wat water hebt laten lopen, deze even wat helpen en je pomp pikt de flow meteen weer op.

Goede aanvulling, ik vraag me af of ik die rode ontluchter heb, volgens mij niet.

[Andrehj]

Grolsch schreef op zaterdag 2 april 2022 @ 07:45:

Hier versie 2.0

Voer de werkzaamheden uit met 2 personen.

Voor start werkzaamheden bekijk wat de flow is (Code 540 in service menu bij informatie werking)

1= Installatie spanningsloos maken
2= Draai afsluiters dicht (4x, 2 x intern + 2 x extern)
3= Demonteer filter (ik doe dit altijd met een waterpomptang, en ja, je moet best kracht zetten. Zorg ervoor dat iemand met een bankpasje de opening dicht houdt zodat niet de hele binnenunit leegloopt
4= Maakt het filter schoon en plaats deze weer terug
5= Draai alle afsluiters weer open
6= Zet de spanning er weer op en zet de unit aan.
7= Zet handmatig de pomp aan op stand 5 via service menu en controleer of er flow is (code 540 onder informatie werking)
7A= Is er geen flow, geen paniek, er zit waarschijnlijk toch ergens lucht, laat de pomp op standje 5 lopen, zet een bak koffie, rook een sigaretje, en kijk na 15 minuten opnieuw of er flow is. Nog geen flow, start opnieuw met stap 7A
8= Pas indien gewenst de pompsnelheid weer aan.
9= Als de waterdruk te laag is vul de installatie bij.

Op deze manier verlies je bijna geen water, ontstaat er weinig tot geen lucht in het systeem.
Voor de "bankpastruc" ben ik wel eens flink aan het martelen geweest om lucht uit het systeem te krijgen.
Nu heb ik nog een oudere unit, het schijnt dat de nieuwere units beter ontluchten dmv automatische ontluchter

Mooie handleiding. Direct gepind zodat ie makkelijk teruggevonden kan worden.

Paar verbeterverzoeken:

• Kun je een kopje h1 (zie opmaakbalk bovenaan het editscherm) erboven maken, bijvoorbeeld "Schoonmaken waterfilter in binnenunit" ? Dan vind je deze handleiding makkelijker bij het zoeken.
• Mijn ervaring is dat alleen het dichtzetten van de twee interne kranen al voldoende is om leeglopen te voorkomen. Kijk maar naar bovenstaande plaatje, dan is het leidingtraject waarin het filter zit aan beide kanten immers afgesloten.
• En vanaf de ExSD binnenunits zit bovenin de binnenunit een handmatige ontluchter. Die kun je even iets openen als stap 7A niet werkt.

@LeonTebbens : Kun je in jouw post over onderhoud een link naar bovenstaande maken?

[ Voor 3% gewijzigd door Andrehj op 02-04-2022 12:07 ]

[_RRM_]

Andrehj schreef op vrijdag 1 april 2022 @ 19:08:
[...]

Datzelfde lukt hier ook, maar dan met 2 pubers en 300L. SWW run draait meestal elke twee dagen, behalve na de LP.
Je zou je SWW-rendement nog wat verder kunnen verhogen door de temperatuur te verlagen naar 47°C en pas bij een >10°C daling weer te verwarmen. Vergeet niet dat er dan nog altijd een flinke bel warmer water boven de sensor zit. Hier gaat dat probleemloos, er heeft nog nooit iemand lauw gedoucht.

Lager dan 48° lukt hier niet goed. Wel mee gestart, maar toch 2-3x in het jaar de kreet; "Lauw" waarmee de WP en de hobbyist een deuk oploopt, dus 49°

[Andrehj]

ocaj schreef op zaterdag 2 april 2022 @ 08:15:
Ik heb nog in geen enkele installatie-handleiding iets over transportblokken gelezen? Kun je daar wat meer over vertellen?

Volgens mij zaten ze alleen in de xAA modellen groter dan de 75xAA. Dat is in het algemene L/W WP topic meermalen besproken. Deze pagina's uit een PDF die ik niet meer online kan vinden beschrijven waar ze zitten:

[Andrehj]

koevlaas2 schreef op zaterdag 2 april 2022 @ 07:39:
Ik ken iemand in Frankrijk waar het huis door omstandigheden 0c was en de mitsubishi weigerde op de compressor te verwarmen 😉

Weet je ook waar de grens ligt? Wat dus de minimale watertemperatuur is die een Mitsu nodig heeft om op te kunnen starten?

[ocaj]

Andrehj schreef op zaterdag 2 april 2022 @ 10:44:
[...]

Volgens mij zaten ze alleen in de xAA modellen groter dan de 75xAA. Dat is in het algemene L/W WP topic meermalen besproken. Deze pagina's uit een PDF die ik niet meer online kan vinden beschrijven waar ze zitten:

Aha, dank je. Vandaar dat ik er nooit iets over gezien had in de handleiding van mijn SUZ-SWM80 VA

[Grolsch]

Andrehj schreef op zaterdag 2 april 2022 @ 10:05:
[...]

Mooie handleiding. Direct gepind zodat ie makkelijk teruggevonden kan worden.

Paar verbeterverzoeken:

• Kun je een kopje h1 (zie opmaakbalk bovenaan het editscherm) erboven maken, bijvoorbeeld "Schoonmaken waterfilter in binnenunit" ? Dan vind je deze handleiding makkelijker bij het zoeken.
• Mijn ervaring is dat alleen het dichtzetten van de twee interne kranen al voldoende is om leeglopen te voorkomen. Kijk maar naar bovenstaande plaatje, dan is het leidingtraject waarin het filter zit aan beide kanten immers afgesloten.
• En vanaf de ExSD binnenunits zit bovenin de binnenunit een handmatige ontluchter. Die kun je even iets openen als stap 7A niet werkt.

@LeonTebbens : Kun je in jouw post over onderhoud een link naar bovenstaande maken?

Ik heb mijn post aangepast en meteen de afbeelding van @HammieDuDe erbij in gezet.

[koevlaas2]

Andrehj schreef op zaterdag 2 april 2022 @ 11:12:
[...]

Weet je ook waar de grens ligt? Wat dus de minimale watertemperatuur is die een Mitsu nodig heeft om op te kunnen starten?

8 graden dacht ik.

[koevlaas2]

Beukloo schreef op vrijdag 1 april 2022 @ 21:29:
[...]


Die geeft "Ref. adr. 0" met nog een 0 schuin onder de 0. De Kampstrup geeft 1500 l/uur aan.
Dus een kapotte flowsensor is de boosdoener? Kan je deze zelf vervangen?

Ja die is wel zelf te vervangen, zit achter de printplaat. Via de dipswitches kan je ook zonder flowsensor draaien maar dan moet je er dus 100% zeker van zijn dat alles correct funtioneerd dus ook voldoende waterdruk en geen lucht in het systeem.

[koevlaas2]

ocaj schreef op zaterdag 2 april 2022 @ 11:21:
[...]


Aha, dank je. Vandaar dat ik er nooit iets over gezien had in de handleiding van mijn SUZ-SWM80 VA

Die heb jij ook niet, alleen op modellen met meer vermogen en de zubadan.

[Andrehj]

Ronaldvdijk schreef op zaterdag 2 april 2022 @ 20:53:
Nogmaals gezocht, maar ik zie alleen een bedieningshandleiding van het binnendeel, maar geen installatie handleiding.

Maar even een reactie in het juiste topic.
De (installatie)handleidingen van de 300 liter versies zijn wat lastiger te vinden, maar even Googlen op de 200L versie lost al een boel op:
https://www.google.com/se...-VM2D+installation+manual

[koevlaas2]

AUijtdehaag schreef op zaterdag 2 april 2022 @ 08:13:
@Grolsch
[...]

Neem nog een bak koffie.

Druk verhogen naar 2.5 bar terwijl de circulatiepomp draait.

[Ronaldvdijk]

Andrehj schreef op zaterdag 2 april 2022 @ 21:44:
[...]

Maar even een reactie in het juiste topic.
De (installatie)handleidingen van de 300 liter versies zijn wat lastiger te vinden, maar even Googlen op de 200L versie lost al een boel op:
https://www.google.com/se...-VM2D+installation+manual

Dank je, die zocht ik inderdaad. Hier staat ook duidelijk een installatie voorbeeld in waarbij het buffer en de pomp er niet tussen hoeven.
Daarmee gaat het vast lukken.

[Bravertal]

Hoe zit het met onderhoud en mijn warmtepomp oftewel hoe vaak moet er onderhoud plaatsvinden en wat houdt het onderhoud precies in?

Ik heb de Mitsubishi ecodan type:

PUHZ-SW75YAA ERSD-VM2D (300 liter binnenvalt).

[Andrehj]

Bravertal schreef op zondag 3 april 2022 @ 10:03:
Hoe zit het met onderhoud en mijn warmtepomp oftewel hoe vaak moet er onderhoud plaatsvinden en wat houdt het onderhoud precies in?

Je kunt in dit topic zoeken (die zoekbalk hierboven zit er niet voor niets). Als je dat even zou doen, dan had je deze post direct gevonden:
LeonTebbens in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

[ Voor 7% gewijzigd door Andrehj op 03-04-2022 12:09 ]

[Blihi]

Misschien dat jullie kunnen helpen bij de interpretatie van de databoeken. Ik zie in alle tabellen zowel, minimum, maximum en nominaal vermogen, so far so good.

Maar, ik zie ook een grijze rij in elke tabel, die structureel lagere cijfers laten zien dat de rijen er boven en er onder. Die grijze rij is, volgens het boek: "integrated data including defrost operation".

Betekent dit dat de maximale vermogens bij -10 in de praktijk dus lager zullen liggen omdat de defrosts daar nog invloed op hebben?

Verder zie ik bij de SUZ units dat de 60 en de 80 dezelfde ondergrenzen hebben, maar een hogere nominale en maximum lijn. Betekent dit dat die dus eigenlijk bij hogere buitentemperaturen iets mindere efficient werken (ik interpreteer nominaal als 'optimale COP')?

[Andrehj]

Blihi schreef op zondag 3 april 2022 @ 10:43:
Misschien dat jullie kunnen helpen bij de interpretatie van de databoeken. Ik zie in alle tabellen zowel, minimum, maximum en nominaal vermogen, so far so good.

Maar, ik zie ook een grijze rij in elke tabel, die structureel lagere cijfers laten zien dat de rijen er boven en er onder. Die grijze rij is, volgens het boek: "integrated data including defrost operation".

Betekent dit dat de maximale vermogens bij -10 in de praktijk dus lager zullen liggen omdat de defrosts daar nog invloed op hebben?

Je verliest door de defrosts geen piekvermogen, maar opwarmtijd (en dus is het gemiddeld vermogen lager). Vooral rond 0 speelt dat, maar bij lagere temperaturen ook nog. De WP is dan een deel van zijn tijd bezig met defrosts (en haalt daarbij ook nog wat warmte uit de woning). Je kunt daardoor gemiddeld dus minder warmte in de woning brengen.
Vandaar dat we in de berekenen van het benodigd WP-vermogen meestal niet rekenen met 24 uur per dag, maar met bijvoorbeeld 21, zodat je nog een uur hebt voor SWW en ook nog 2 uur per dag aan capaciteit mag verliezen aan defrosts.

Verder zie ik bij de SUZ units dat de 60 en de 80 dezelfde ondergrenzen hebben, maar een hogere nominale en maximum lijn. Betekent dit dat die dus eigenlijk bij hogere buitentemperaturen iets mindere efficient werken (ik interpreteer nominaal als 'optimale COP')?

Die hebben dezelfde ondergrens omdat het gewoon dezelfde units zijn, met dezelfde compressor. Bij de 80 zijn alleen softwarematig wat hogere compressorfrequenties toegestaan.

Vandaar dat ook bijna niemand de 60 koopt (zie TS). De 80 heeft behalve een iets hogere aanschafprijs geen technische nadelen, en een wat hogere capaciteit achter de hand is altijd fijn (al is het maar voor de WAF, of om wat sneller het SWW op te kunnen warmen).

[ Voor 8% gewijzigd door Andrehj op 03-04-2022 11:05 ]

[Blihi]

Andrehj schreef op zondag 3 april 2022 @ 11:00:
[...]

Je verliest door de defrosts geen piekvermogen, maar opwarmtijd (en dus is het gemiddeld vermogen lager). Vooral rond 0 speelt dat, maar bij lagere temperaturen ook nog. De WP is dan een deel van zijn tijd bezig met defrosts (en haalt daarbij ook nog wat warmte uit de woning). Je kunt daardoor gemiddeld dus minder warmte in de woning brengen.
Vandaar dat we in de berekenen van het benodigd WP-vermogen meestal niet rekenen met 24 uur per dag, maar met bijvoorbeeld 21, zodat je nog een uur hebt voor SWW en ook nog 2 uur per dag aan capaciteit mag verliezen aan defrosts.

Dus eigenlijk zeg je dat als de woning bijvoorbeeld 7 kW gemiddeld continu aan gas verstookt per 24 uur bij -10, moet je voor een vermogen kiezen van 24/21*7 = 8 kW minimaal.

[...]

Die hebben dezelfde ondergrens omdat het gewoon dezelfde units zijn, met dezelfde compressor. Bij de 80 zijn alleen softwarematig wat hogere compressorfrequenties toegestaan.

Vandaar dat ook bijna niemand de 60 koopt (zie TS). De 80 heeft behalve een iets hogere aanschafprijs geen technische nadelen, en een wat hogere capaciteit achter de hand is altijd fijn (al is het maar voor de WAF, of om wat sneller het SWW op te kunnen warmen).

Helder, thanks.

De Power-Inverter die er in de buurt komt is de PUHZ-SW75YAA (die in de OP ook vaak voorkomt). Die heeft een vergelijkbare ondergrens, maar nog meer piekvermogen.

Is de keuze tussen die twee dan vooral gebaseerd op de combinatie van SWW verbruik en prijs? De PUHZ is best wat duurder, maar heeft dus meer reserve om een groter SWW vat sneller op temperatuur te brengen, begrijp ik dat zo goed?

[ Voor 12% gewijzigd door Blihi op 03-04-2022 11:27 ]

[Andrehj]

Blihi schreef op zondag 3 april 2022 @ 11:25:
Dus eigenlijk zeg je dat als de woning bijvoorbeeld 7 kW gemiddeld continu aan gas verstookt per 24 uur bij -10, moet je voor een vermogen kiezen van 24/21*7 = 8 kW minimaal.

Ja.

De Power-Inverter die er in de buurt komt is de PUHZ-SW75YAA (die in de OP ook vaak voorkomt). Die heeft een vergelijkbare ondergrens, maar nog meer piekvermogen.
Is de keuze tussen die twee dan vooral gebaseerd op de combinatie van SWW verbruik en prijs? De PUHZ is best wat duurder, maar heeft dus meer reserve om een groter SWW vat sneller op temperatuur te brengen, begrijp ik dat zo goed?

De meeste PUHZ-SW75YAA's zijn verkocht toen de SUZ-serie er nog helemaal niet was. De SUZ-serie heeft verder het voordeel dat ie R32 is. Nadeel is wel dat er geen 3-fasen-model is, wat je faseverdeling van grote verbruikers wat lastiger maakt.
SWW-vermogen kun je uit de databooks halen. Kijk dan bijvoorbeeld naar het vermogen bij +15 en 50°C watertemperatuur.

[Blihi]

De airco is hier ook al R32, omdat dat milieutechnisch beter is. Dan is het op zich logisch om voor een R32 unit te kiezen. Het spreiden van de verbruikers is niet zo'n probleem, maar wel iets om rekening mee te houden inderdaad.

De SUZ buitenunit heeft een maximaal opgenomen vermogen van 14A bij 230V zie ik (en dat hoop je nooit te halen), de 300 liter binnenunit ook nog eens 2A. Zolang de buitenunit dan niet op dezelfde fase zit als de airco of the autolader blijft dat wel goed gaan.

[Andrehj]

Blihi schreef op zondag 3 april 2022 @ 12:24:
De SUZ buitenunit heeft een maximaal opgenomen vermogen van 14A bij 230V zie ik (en dat hoop je nooit te halen)

Dat vermelden ze inderdaad in de specs in het databook. Maar de SUZ-SWM80VA heeft bij -7/55 (SWW maken bij vriesweer, zeer realistisch scenario wat je dus zeker wél gaat halen) volgens datzelfde databook een vermogen van 6.8 kW bij COP 1.76. Dat betekent elektrisch 3864W, oftewel 16.8 A. Dat klopt niet met de eerder genoemde 13.9A. Ik zou dat maar eens goed uitzoeken als ik jou was. (Wat staat er bijvoorbeeld in de meest recente installatiehandleidingen?)

[ Voor 4% gewijzigd door Andrehj op 03-04-2022 14:06 ]

[Andrehj]

Ronaldvdijk schreef op zondag 3 april 2022 @ 12:32:
Dank je voor de tip.
ik heb het installatie schema bekeken in de handleiding van de cylinder unit. Hier wordt echter niet genoemd over een expansievat voor het sww. Kun jij hier toevallig iets over zeggen? Ik zie niet in waarom dit in de sww opgenomen moet worden, maar misschien is er wel een nut voor?

Je hebt 1 expansievat in je CV-systeem nodig, die werkt dan ook gelijk voor je SWW-spiraal. In de 300L split-cylinder units zit geen expansievat, die wordt er dan los bijgeleverd, zie bijvoorbeeld hier: https://www.climamarket.e...erst30d-vm2ed-pac-evp12-e.
Die PAC-EVP12-E is dan het expansievat.
Geen idee hoe dat bij de cylinder units voor een monoblock (packaged unit) is. Dat zul je zelf even uit moeten zoeken, want er is hier nauwelijks tot geen ervaring met monoblocks.

Voor je warm water kun je ook een expansievat toevoegen, om te voorkomen dat je inlaatcombinatie gaat druppelen. Dat moet dan wel een speciaal sanitair expansievat zijn, wat met een deel van de waterstroom doorspoeld wordt, om te voorkomen dat daar dood water in ontstaat.

Moet ik op de bovenste verdieping van het huis, waar alleen maar radiatoren zijn aangesloten, nog automatische ontluchters in de leiding plaatsen? Of plaats je alleen automatische ontluchters direct naast de cylinderunit?

Ontluchters plaats je op het hoogste punt in je leidingwerk, dat is namelijk waar de lucht naar toe gaat.

[jacobklaas]

Goedemiddag,
Ik heb sinds gisteren mij wp draaien.Maar nu zie ik dat de kamer temp staat ingesteld op 21 graden. En dat de thermostaat zegt dat het 22 graden is maar de thermostaat blijft verwarmen aangeven. Hoe kan ik dit oplossen. Ik heb de echoden ,.Puhz sw75yaa met de binnen unit erst30d vm2edr1. Ik gebruik de thermostaat die er bij geleverd is.

Met vriendelijke groet Jacob Janssen

[Blihi]

Andrehj schreef op zondag 3 april 2022 @ 13:34:
[...]

Dat vermelden ze inderdaad in de specs in het databook. Maar de SUZ-SWM80VA heeft bij -7/55 (SWW maken bij vriesweer, zeer realistisch scenario wat je dus zeker wél gaat halen) volgens datzelfde databook een vermogen van 6.8 kW bij COP 1.76. Dat betekent elektrisch 3864W, oftewel 16.8 A. Dat klopt niet met de eerder genoemde 13.9A. Ik zou dat maar eens goed uitzoeken als ik jou was. (Wat staat er bijvoorbeeld in de meest recente installatiehandleidingen?)

Goed punt. In de installatiehandleidingen staat precies hetzelfde, afzekeren met 16A. Ook in de Engelstalige handleidingen, dus dit is niet specifiek voor de NL markt (dat zie je bij Daikin wel. Daar is per land de afzekerwaarde anders voor hetzelfde apparaat).

[Andrehj]

jacobklaas schreef op zondag 3 april 2022 @ 14:33:
Goedemiddag,
Ik heb sinds gisteren mij wp draaien.Maar nu zie ik dat de kamer temp staat ingesteld op 21 graden. En dat de thermostaat zegt dat het 22 graden is maar de thermostaat blijft verwarmen aangeven. Hoe kan ik dit oplossen. Ik heb de echoden ,.Puhz sw75yaa met de binnen unit erst30d vm2edr1. Ik gebruik de thermostaat die er bij geleverd is.

Standaard zit er geen thermostaat bij. (Tenzij je degene in de display van de binnenunit gebruikt) Welke gebruik je? Plaats anders even een foto.
En hoe staat je WP ingesteld? Op adaptieve ruimteregeling? Of op WAR of constante aanvoertemperatuur?

[jacobklaas]

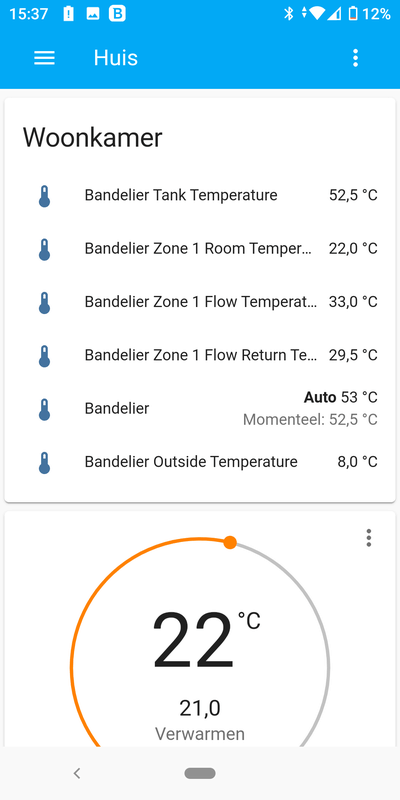

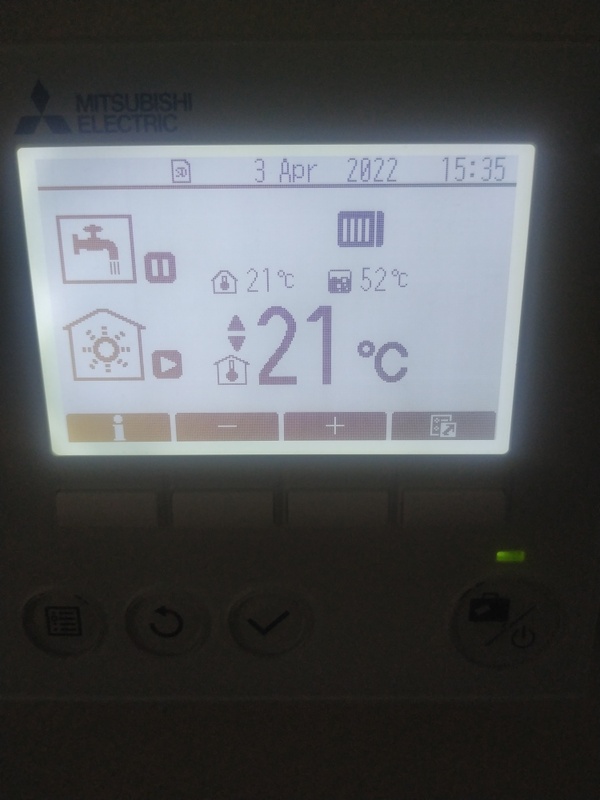

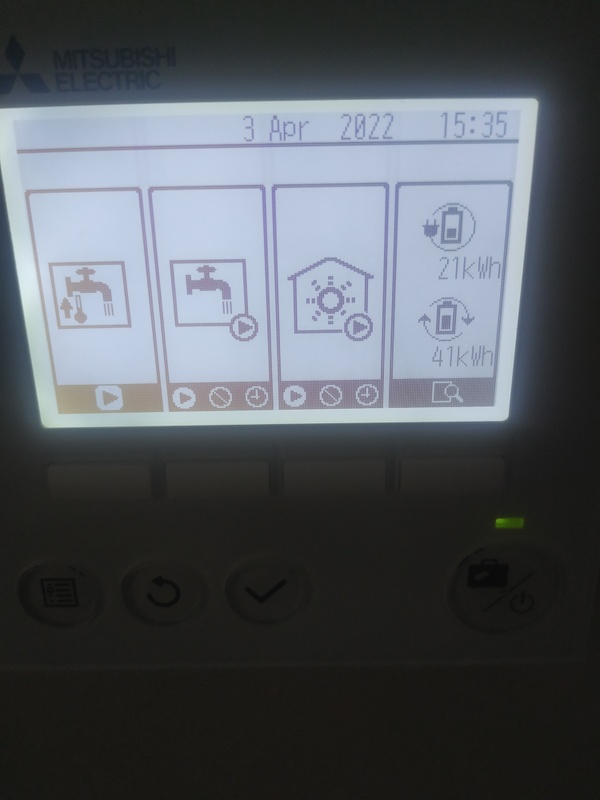

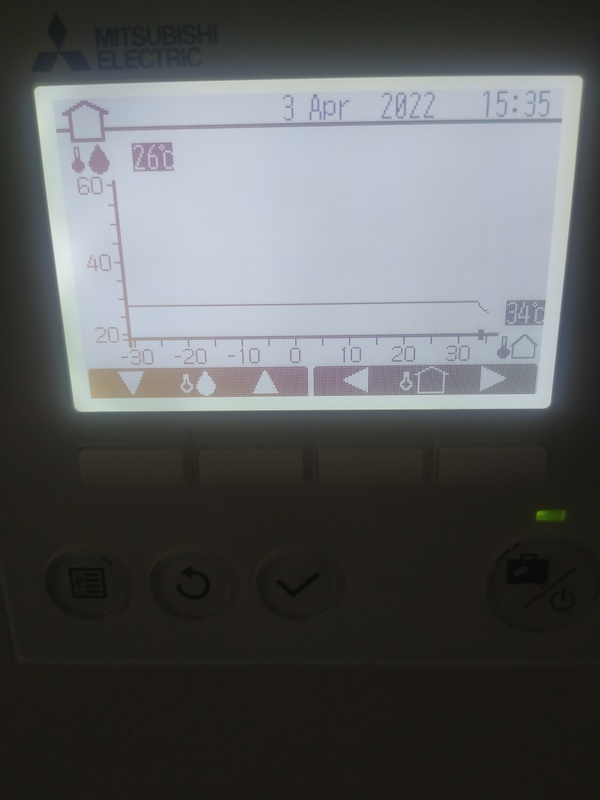

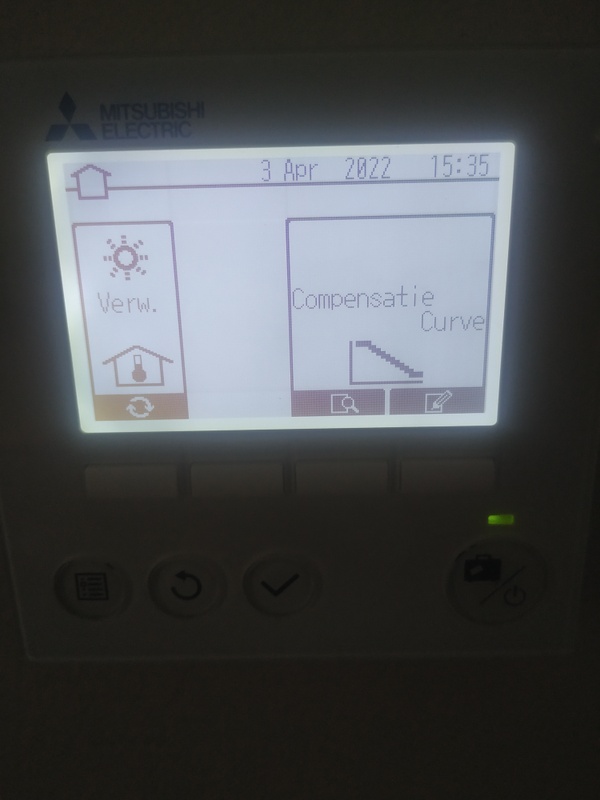

Hierbij wat foto's van de thermostaat en van wat instellingen

[Andrehj]

@jacobklaas Gecondoleerd. Je problemen worden veroorzaakt door de zoneregeling (of de installateur) en hebben niets met je WP te maken (die is ook maar slachtoffer). Zoek even in dit topic en het algemene L/W WP topic op de woorden PWM en zoneregeling en lees je in (en huiver).

Edit: Toch begrijp ik iets niet: Je WP staat ingesteld op ruimtetemperatuurregeling (dus door de warmtepomp). Maar waarom laat je dan de WAR curve zien? En hoe wordt dat met een zoneregeling gecombineerd? Dat is geen gebruikelijke combi.
En welke temperatuursensor gebruikt ie dan om de temperatuur te regelen?

Ik zou even aan je installateur vragen hoe hij dit allemaal bedacht heeft en hou het zou moeten werken. Lijkt me wel handig om te weten.

Verder staat je SWW temperatuur erg hoog. Lees je even in dit topic en het algemene L/W topic, volgens mij kun je daar nog een hoop van leren.

[ Voor 57% gewijzigd door Andrehj op 03-04-2022 16:26 ]

[Blihi]

jacobklaas schreef op zondag 3 april 2022 @ 14:33:
Goedemiddag,
Ik heb sinds gisteren mij wp draaien.Maar nu zie ik dat de kamer temp staat ingesteld op 21 graden. En dat de thermostaat zegt dat het 22 graden is maar de thermostaat blijft verwarmen aangeven. Hoe kan ik dit oplossen. Ik heb de echoden ,.Puhz sw75yaa met de binnen unit erst30d vm2edr1. Ik gebruik de thermostaat die er bij geleverd is.

Met vriendelijke groet Jacob Janssen

@Andrehj is bepaald geen fan van zoneregeling en of dat terecht is of niet laat ik maar even in het midden.

Mocht je inderdaad een Honeywell zoneregeling systeem hebben (HCE20 bijvoorbeeld of HCE80), houd er dan rekening mee dat het een dag of twee duurt voor dat systeem om zichzelf in te leren. Gedurende die twee dagen zul je zien dat de temperatuur inderdaad doorschiet, of zelfs te laag blijft. Dat is niet erg.

Wel hebben de Honeywell systemen standaardinstellingen die niet compatibel zijn met een WP. Ze regelen in blokken van 12 minuten, wat voor de meeste huizen en afgiftesystemen veel te snel is. Dat is instelbaar (ik heb het bijvoorbeeld op 120 minuten staan).

[ocaj]

Andrehj schreef op zondag 3 april 2022 @ 13:34:
[...]

Dat vermelden ze inderdaad in de specs in het databook. Maar de SUZ-SWM80VA heeft bij -7/55 (SWW maken bij vriesweer, zeer realistisch scenario wat je dus zeker wél gaat halen) volgens datzelfde databook een vermogen van 6.8 kW bij COP 1.76. Dat betekent elektrisch 3864W, oftewel 16.8 A. Dat klopt niet met de eerder genoemde 13.9A. Ik zou dat maar eens goed uitzoeken als ik jou was. (Wat staat er bijvoorbeeld in de meest recente installatiehandleidingen?)

Ik heb mijn meet-gegevens doorgenomen (met o.a. de P_max voor elke 5 minuten, stroom houd ik niet apart bij voor de warmtepomp, alleen van het hele huis):
Mijn SUZ-SWM80VA heeft sinds hij aangezet is een paar keer boven de 3200Watt verbruikt. Alleen op de eerste dag toen het vat van ijskoud naar warm verwarmd is heeft hij een poosje 3440Watt verbruikt, maar dat past nog steeds ruim binnen 16A.

Nou is het nog geen -7 geweest, dus wie weet doet hij dan nog een beetje meer, maar dat gaan we het komende half jaar niet meer meemaken....

[Andrehj]

ocaj schreef op zondag 3 april 2022 @ 22:01:
Ik heb mijn meet-gegevens doorgenomen (met o.a. de P_max voor elke 5 minuten, stroom houd ik niet apart bij voor de warmtepomp, alleen van het hele huis):
Mijn SUZ-SWM80VA heeft sinds hij aangezet is een paar keer boven de 3200Watt verbruikt. Alleen op de eerste dag toen het vat van ijskoud naar warm verwarmd is heeft hij een poosje 3440Watt verbruikt, maar dat past nog steeds ruim binnen 16A.

Nou is het nog geen -7 geweest, dus wie weet doet hij dan nog een beetje meer, maar dat gaan we het komende half jaar niet meer meemaken....

Die 3440W is al 14.9A, dus al 1A meer dan de max 13.9 van de specs. Ik denk dat ie bij -7 erg dicht bij de 16.8A gaat komen. Bijzonder dat Mitsubishi hier gewoon een 16A groep voorschrijft, meestal houden ze daar nog wel wat marge aan.

[ocaj]

Mitsubishi beweert ook dat er een 2kW backup-heater in de binnenunit zit, maar volgens mijn kwh-meter is dat tot echt een 8A-element. Vermogen van het backup-element schommelt hier keurig mee met de netspanning.

Kortom: misschien zijn de specificaties op dit punt niet helemaal scherp? Wie weet kan ik er volgende winter op terugkomen als het nog eens echt koud wordt...

[Andrehj]

ocaj schreef op maandag 4 april 2022 @ 07:30:
Mitsubishi beweert ook dat er een 2kW backup-heater in de binnenunit zit, maar volgens mijn kwh-meter is dat tot echt een 8A-element. Vermogen van het backup-element schommelt hier keurig mee met de netspanning.

8A maal 230V is 1840W. Dat kun je natuurlijk afronden naar 2 kW.
En dat het vermogen van zo'n element meegaat met de netspanning is wel vrij logisch.
Ik ben benieuwd wat je WP aan vermogen trekt bij en SWW-run bij strenge vorst, maar weet eigenlijk nu al zeker dat dat dichter bij de 16.8 dan bij de 13.9A ligt.
Hou je ons op de hoogte?

[FXZeRRo85]

Hebben jullie ook veel defrost de afgelopen dagen? Had er vannacht van 00.00 to nu 7stuks.

[Proton_]

1840W op 230V is precies 2 kW op het Britse 240V.
Ik zou me er niet druk over maken, als het op 160W aankomt gaat er iets anders mis.

Idem de 16.8A, de kabel (2.5mm²) kan sowieso meer en de automaat doet zeker 13% meer dan 16A, nog bij een meterkast van 30 graden ook. No worries.

[FrancD]

FXZeRRo85 schreef op maandag 4 april 2022 @ 08:44:
Hebben jullie ook veel defrost de afgelopen dagen? Had er vannacht van 00.00 to nu 7stuks.

Hier 2 stuks vanaf 0.00 uur tot nu.

[FXZeRRo85]

Ik zit een beetje te stoeien met mijn danfoss icon systeem en de WP.
De op de danfoss zit 95m2 vvw verdeeld over 18 groepen en 4 zones. Een secundaire pomp op een buffervat van 500ltr stuurt het water de vloer in.

Nu wil ik de secundaire pomp laten aansturen door de WP en de WP aan/uit laten schakelen door de danfoss.
De secundaire pomp heb ik aangesloten op Out2(TBO.1 3-4). DAt zou goed moeten zijn.

Ik heb tussen de danfoss en de WP een signaalkabel. Aangesloten op IN1 en thermostaat uitgang van de danfoss. Echter als alle ruimte op temperatuur zijn zou je zeggen dat de WP uitschakelt maar dit gebeurt niet.
Nu zit ik zelf te denken aan een breuk in de kabel?(ga ik vanmiddag uit testen) Of mis ik nog iets qua instellingen?

Dan nog een ander vraagje. Hoe kijken jullie aan tegen het verwarmen van 2 huizen. Iets specifieker, mijn huidige huis en de een mantelzorg woning (idem als huis geïsoleerde garage).
Het is nog toekomst muziek maar dat moet volgens mij geen probleem zijn als ik bv @Andrehj lees dat hij zijn garage ook verwarmd. Mijn puhz-shw112yaa moet dat wel aankunnen.

[ocaj]

Andrehj schreef op maandag 4 april 2022 @ 08:12:
[...]

8A maal 230V is 1840W. Dat kun je natuurlijk afronden naar 2 kW.
En dat het vermogen van zo'n element meegaat met de netspanning is wel vrij logisch.
Ik ben benieuwd wat je WP aan vermogen trekt bij en SWW-run bij strenge vorst, maar weet eigenlijk nu al zeker dat dat dichter bij de 16.8 dan bij de 13.9A ligt.
Hou je ons op de hoogte?

Ik houd jullie op de hoogte. En mocht ik de komende winter of de winter daarna of weet ik hoe lang we op strenge vorst moeten wachten vergeten zijn, dan mag je me er aan herinneren.
Warmtepomp zit op een aparte kwh-meter en ik heb alles in een MySQL-database zitten, dus het maximum vermogen terugvinden is een fluitje van een cent.

[Naalroc]

FXZeRRo85 schreef op maandag 4 april 2022 @ 10:21:
Ik zit een beetje te stoeien met mijn danfoss icon systeem en de WP.
..........

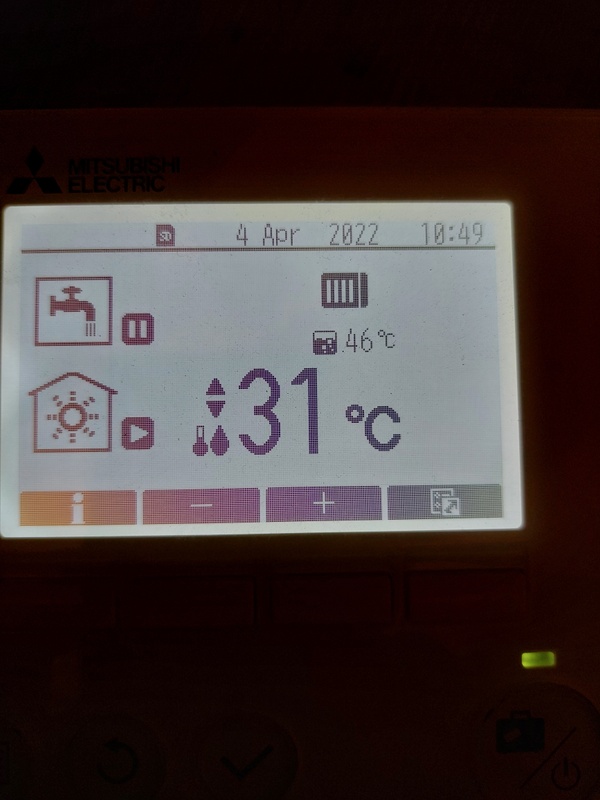

Kan je een foto plaatsen van de display als hij aan het verwarmen is? Want ik heb precies dezelfde setup, en dat werkt perfect: de wp schakelt uit als de ruimte op temperatuur is.

[FXZeRRo85]

[Naalroc]

Hmmm, dat staat hetzelfde als bij mij.
Heb de bedrading/aansluitingen echter niet vergeleken.

[Andrehj]

FXZeRRo85 schreef op maandag 4 april 2022 @ 10:21:
Dan nog een ander vraagje. Hoe kijken jullie aan tegen het verwarmen van 2 huizen. Iets specifieker, mijn huidige huis en de een mantelzorg woning (idem als huis geïsoleerde garage).
Het is nog toekomst muziek maar dat moet volgens mij geen probleem zijn als ik bv @Andrehj lees dat hij zijn garage ook verwarmd. Mijn puhz-shw112yaa moet dat wel aankunnen.

Bij mij loopt de garage passief mee met de woning (wordt dus alleen verwarmd bij warmtevraag in de woning). Dat heeft als voordeel dat de installatie supersimpel is, en dat het erg energiezuinig is. Nadeel is alleen dat de garage flink afkoelt als er geen warmtevraag in de woning is (afgelopen maart daalde de temperatuur in de garage naar een graad of 13, omdat de woning hoofdzakelijk door zoninstraling geen verwarming nodig had).

In jouw geval (mantelzorgwoning) zul je wel wat hogere eisen aan het temperatuurniveau stellen, en zul je die dus aan je Danfoss icon toe moeten voegen. Daarbij niet vergeten dat er altijd voldoende zones open moeten staan om het minimum vermogen van de WP kwijt te kunnen.
En natuurlijk zorgen dat die regeling niet met PWM werkt, maar daar is de laatste tijd al genoeg over gezegd.

[FXZeRRo85]

Andrehj schreef op maandag 4 april 2022 @ 12:51:
[...]

Bij mij loopt de garage passief mee met de woning.

Eigenlijk wel logisch. Of het had een atelier/hobby ruimte moeten zijn waar je veel verblijft.

En natuurlijk zorgen dat die regeling niet met PWM werkt, maar daar is de laatste tijd al genoeg over gezegd.

Idd genoeg over gelezen en voor de zekerheid maar even gecheckt. Geen PWM

[Beukloo]

Andrehj schreef op vrijdag 1 april 2022 @ 21:30:
[...]

Als je handig bent wel. Ik zou hem eerst maar eens uitzetten en zo je gezin blij maken (en check even de edit in mijn vorige bericht).

Even een update van mij.
Zaterdag de Flow sensor eruit gehaald en geprobeerd te reinigen met water met zeep en dan een beetje
heen en weer in lauw water. Van de buitenkant kwam wel zwarte troep van (met een doekje) maar met het gaatje durfde ik niet veel mee te doen.

Wat ik meet met verwarming is een flow van 9-11 met af en toe een 0, bij het SWW ging het van 19-26 met meer nullen en ook lagere waardes. SWW verwarmen ging dus ook nog niet, verwarmen geen probleem.

Na een nachtje erover geslapen te hebben heb ik de dipswitch omgezet om zodoende de Flowsensor te omzeilen. Dit werkte perfect en nu draait hij weer als een zonnetje, alleen zonder deze meter/beveiliger.

De link naar de flowsensor bij Wasco was niet meer leverbaar maar ze hadden wel andere 3 artikelen voor deze sensor. Heb ze een mail gestuurd met de vraag wat het verschil is en welke ik nodig heb.
En dan ook nog even afwachten of ze verkopen aan een particulier. Tot zover bedankt voor het meedenken.

[Grolsch]

Beukloo schreef op maandag 4 april 2022 @ 19:00:
[...]


Even een update van mij.
Zaterdag de Flow sensor eruit gehaald en geprobeerd te reinigen met water met zeep en dan een beetje
heen en weer in lauw water. Van de buitenkant kwam wel zwarte troep van (met een doekje) maar met het gaatje durfde ik niet veel mee te doen.

Wat ik meet met verwarming is een flow van 9-11 met af en toe een 0, bij het SWW ging het van 19-26 met meer nullen en ook lagere waardes. SWW verwarmen ging dus ook nog niet, verwarmen geen probleem.

Na een nachtje erover geslapen te hebben heb ik de dipswitch omgezet om zodoende de Flowsensor te omzeilen. Dit werkte perfect en nu draait hij weer als een zonnetje, alleen zonder deze meter/beveiliger.

De link naar de flowsensor bij Wasco was niet meer leverbaar maar ze hadden wel andere 3 artikelen voor deze sensor. Heb ze een mail gestuurd met de vraag wat het verschil is en welke ik nodig heb.
En dan ook nog even afwachten of ze verkopen aan een particulier. Tot zover bedankt voor het meedenken.

Deze post gelezen?

mightym in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #8"

[Andrehj]

Beukloo schreef op maandag 4 april 2022 @ 19:00:
[...]


Even een update van mij.
Zaterdag de Flow sensor eruit gehaald en geprobeerd te reinigen met water met zeep en dan een beetje
heen en weer in lauw water. Van de buitenkant kwam wel zwarte troep van (met een doekje) maar met het gaatje durfde ik niet veel mee te doen.

Wat ik meet met verwarming is een flow van 9-11 met af en toe een 0, bij het SWW ging het van 19-26 met meer nullen en ook lagere waardes. SWW verwarmen ging dus ook nog niet, verwarmen geen probleem.

Na een nachtje erover geslapen te hebben heb ik de dipswitch omgezet om zodoende de Flowsensor te omzeilen. Dit werkte perfect en nu draait hij weer als een zonnetje, alleen zonder deze meter/beveiliger.

De link naar de flowsensor bij Wasco was niet meer leverbaar maar ze hadden wel andere 3 artikelen voor deze sensor. Heb ze een mail gestuurd met de vraag wat het verschil is en welke ik nodig heb.
En dan ook nog even afwachten of ze verkopen aan een particulier. Tot zover bedankt voor het meedenken.

Goed bezig. Zou je van het wisselen van deze sensor een beschrijving (liefst met wat foto's) willen maken in dit topic? Daar gaan nog veel anderen je erg dankbaar voor zijn.
Lukt het bijvoorbeeld om deze te vervangen zonder de FTC te verwijderen?

[Beukloo]

Grolsch schreef op maandag 4 april 2022 @ 19:04:
[...]


Deze post gelezen?

mightym in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #8"

Ja die heb ik gelezen en als ik op de link klik dan is die flowmeter niet meer leverbaar.
Zoals gezegd hebben ze wel 3 andere artikelen voor deze flowmeter (VFS 5-100) dus vandaar dat ik ze heb gemailed.

Of bedoelde je iets anders?

[Grolsch]

Beukloo schreef op maandag 4 april 2022 @ 19:06:
[...]


Ja die heb ik gelezen en als ik op de link klik dan is die flowmeter niet meer leverbaar.
Zoals gezegd hebben ze wel 3 andere artikelen voor deze flowmeter (VFS 5-100) dus vandaar dat ik ze heb gemailed.

Of bedoelde je iets anders?

Ik bedoel deze meter

Grundfos VFS1 5-100S V1.0 (barcode: 98664900-02-013-00139)
