@blinded Hier 28 watt voor 150m3, 87 voor 250m3. Dus om 66% meer lucht te verplaatsen kost het me schijnbaar 310% stroom. Als ik dat extrapoleer naar jouw situatie dan is 100+ watt niet gek
Sterker nog, lineair rekenen vanaf 250m3/87w geeft ook ruim over de 100 watt bij 400m3.
3600wp@115° oost | 825wp panels/750wp inv@13°/115° oost | 1475wp panels/1250wp inv@27°/205° graden zuid
Ecodan warmtepomp
Repo's: HA-Solar-control | HA-heatpump-planning | NR-HueTapDial-NextLevel
:strip_icc():strip_exif()/u/159822/kleine%2520icon%2520amd.jpg?f=community)
Hoe zou condens moeten ontstaan aan de binnenkant van de geisoleerde buis als de lucht kouder is dan de wand van de buis?
.Ik heb zelf de aanvoer op een 35gr dak, met de buis deels lager dan de invoer op de wtw. Ik heb ze laatst losgehad en geen water of watersporen gevonden.
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV
Goed punt. Geeft me wel vertrouwen om de boel om te gooien. Thanks!:
[...]
Hoe zou condens moeten ontstaan aan de binnenkant van de geisoleerde buis als de lucht kouder is dan de wand van de buis?
Vrijstaande woning 1998, 212m², RD3,8. Geen na-isolatie, originele beglazing. 100m² VV, Adlar 6KW
Nog nooit van gehoord
.Bedankt voor het opzoeken!
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV
/u/257007/driehoek.png?f=community)
:strip_exif()/u/82099/Image1.gif?f=community)

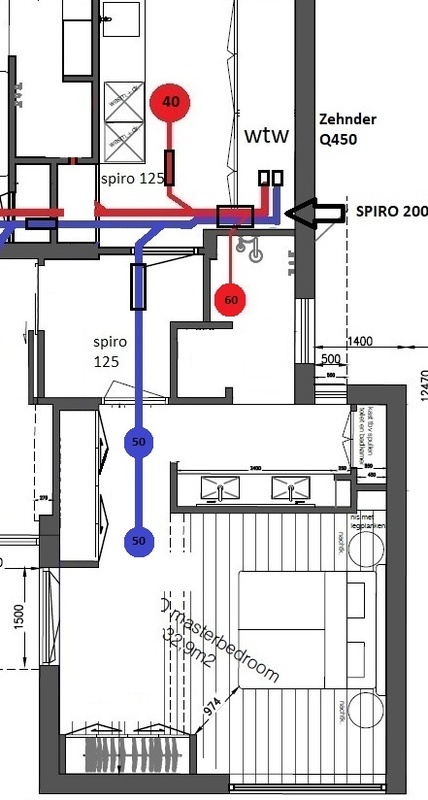

als ik de ventielen in de slaapkamer zo plaats, krijgen we dan nog wel frisse lucht of wordt de lucht meteen afgezogen ? er ligt daar dwars een stalen balk, als dit zo niet kan dan moet ik het plafond verlagen. Ik had een TUE studie gelezen dat het niet uitmaakt waar de ventielen zitten, maar ik weet niet of ik dat zo letterlijk moet nemen ?
:strip_exif()/f/image/qTKKPKPCYgwRdT5R7bgju9kM.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/qTKKPKPCYgwRdT5R7bgju9kM.jpg?f=user_large)
:strip_exif()/u/144748/worldwide.gif?f=community)

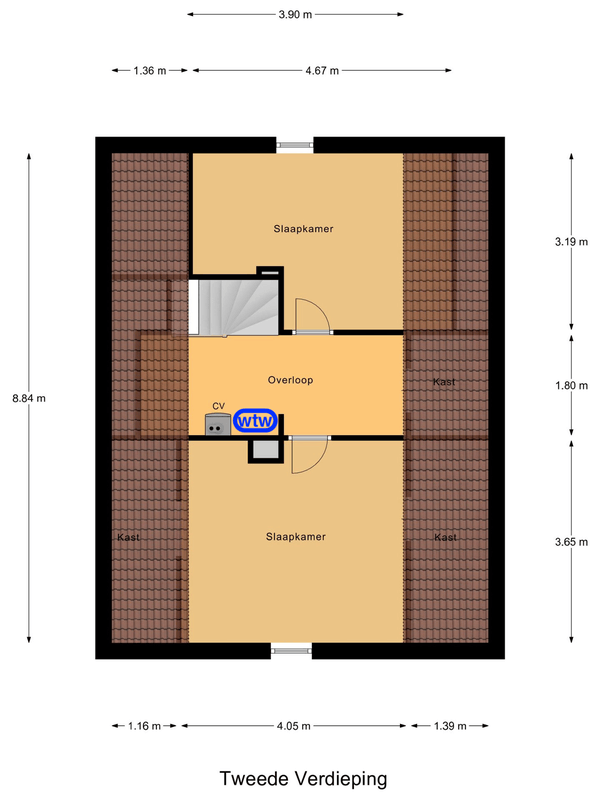

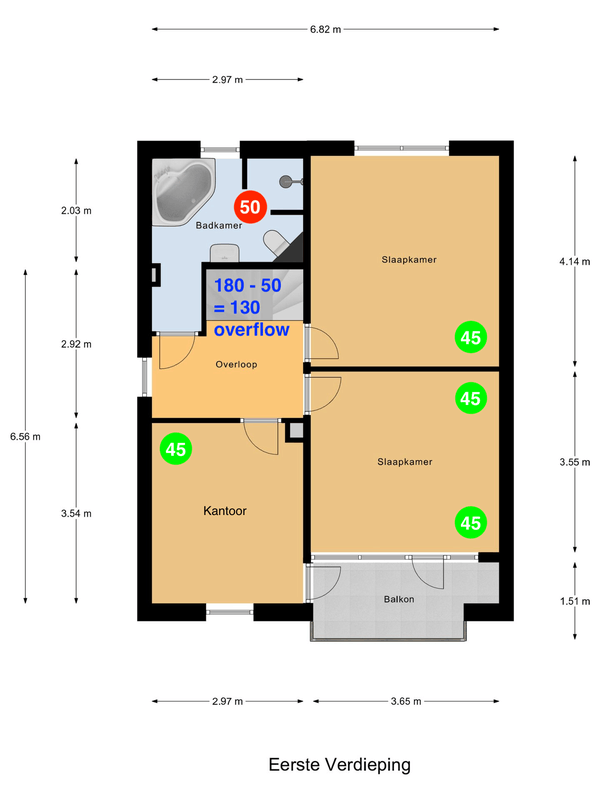

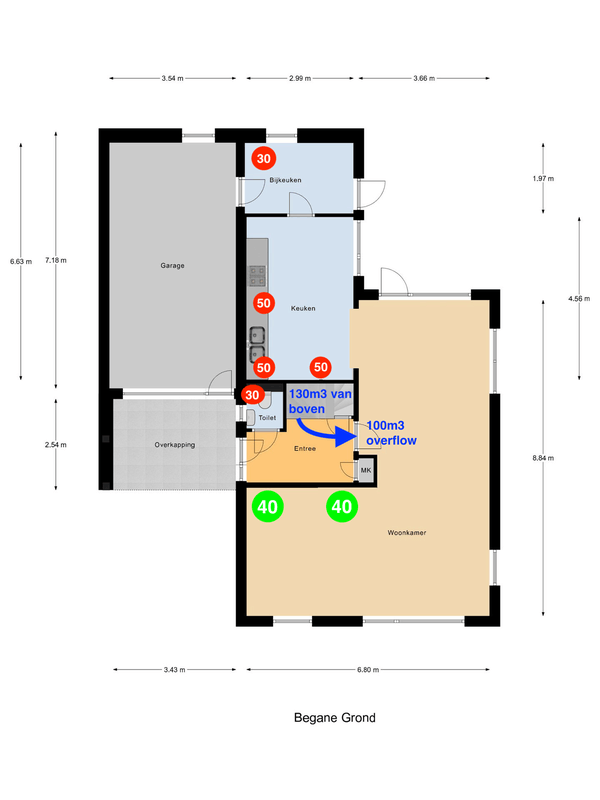

Binnenkort krijgen we de sleutel van onze "nieuwe" woning,
aangezien het huis flink aangepakt dient te worden lijkt dit een mooi moment om balansventilatie aan te brengen.
We zijn op dit moment met z'n drieën maar hopen nog op gezinsuitbreiding waardoor we met vier zullen zijn.
Dit zou betekenen dat de opslag zolder later gebruikt gaat worden voor slapen of werken, hiervoor heb ik nu nog geen ventilatie ingetekend. Het plan is om de unit te over dimensioneren zodat dit op een later tijdstip alsnog kan.

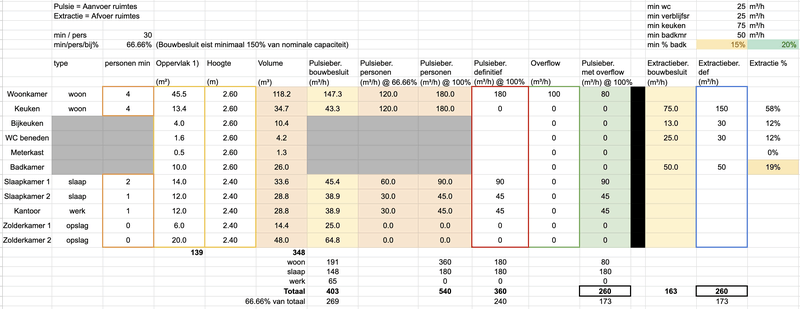

Klopt mijn berekening in de spreadsheet en zou ik in dit geval voor Zehnder Q350 kunnen gaan of is deze te krap?
/f/image/9SK1iFqpBEI0QVL76eqGjbay.png?f=fotoalbum_large)
/f/image/5lXXV0F1P05dZuix5To7t4Iz.png?f=fotoalbum_large)
/f/image/EfLknrCGGsbPUPiLExwyDowH.png?f=fotoalbum_large)
/f/image/oT7z67wODdxZFBa0MbH2UcKQ.png?f=fotoalbum_large)
aangezien het huis flink aangepakt dient te worden lijkt dit een mooi moment om balansventilatie aan te brengen.
We zijn op dit moment met z'n drieën maar hopen nog op gezinsuitbreiding waardoor we met vier zullen zijn.
Dit zou betekenen dat de opslag zolder later gebruikt gaat worden voor slapen of werken, hiervoor heb ik nu nog geen ventilatie ingetekend. Het plan is om de unit te over dimensioneren zodat dit op een later tijdstip alsnog kan.
Klopt mijn berekening in de spreadsheet en zou ik in dit geval voor Zehnder Q350 kunnen gaan of is deze te krap?
:strip_exif()/f/image/9SK1iFqpBEI0QVL76eqGjbay.png?f=user_large)
:strip_exif()/f/image/5lXXV0F1P05dZuix5To7t4Iz.png?f=user_large)
:strip_exif()/f/image/EfLknrCGGsbPUPiLExwyDowH.png?f=user_large)
:strip_exif()/f/image/oT7z67wODdxZFBa0MbH2UcKQ.png?f=user_large)
Als je nu de zolderkamer wel intekent krijg je het antwoord op je vraag of de Zehnder 350 voldoet
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV

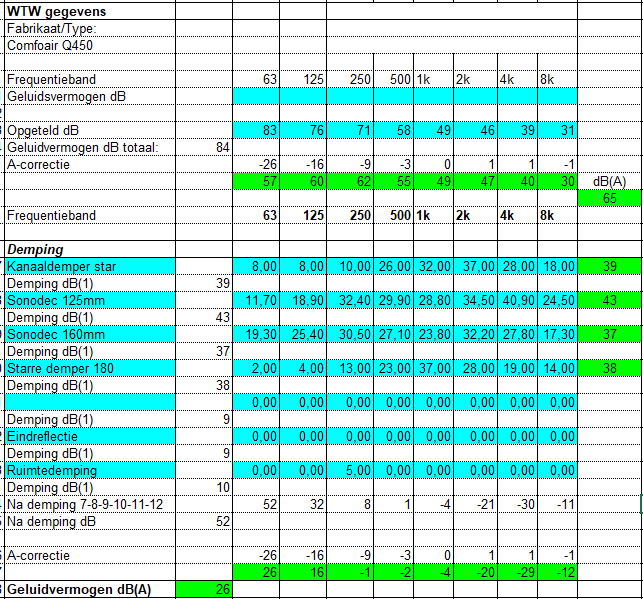

Onderstaand in tabel de geluidsgegevens van de Q450 en de dempingswaarden van verschillende dempers van 1m lengte. Bij de regel na demping heb ik alleen de twee sonodec dempers van de spectrumwaarden van de Q450 af getrokken.
:strip_exif()/f/image/9twJYSMyqXSXRYnSmsS1PjmQ.png?f=user_large)

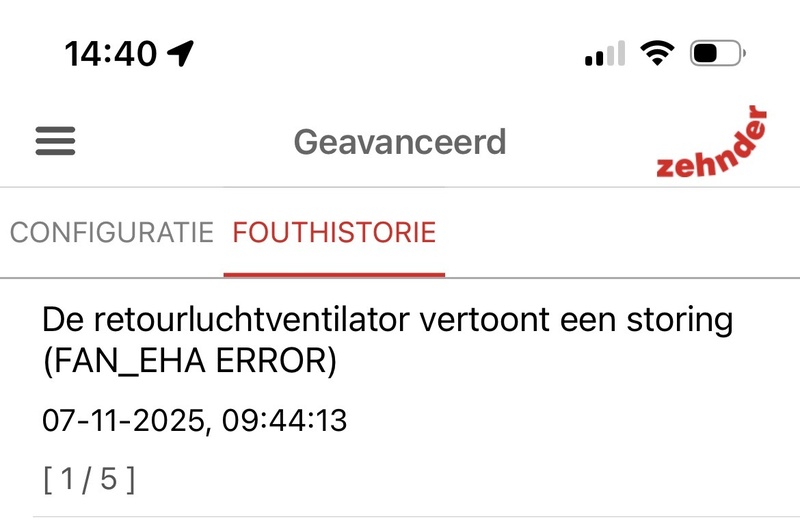

Vandaag opeens een notificatie in de comfoconnect app van mijn Q450 (geinstalleerd zomer 2024):
:strip_exif()/f/image/5cQtxAr8yoQQLmNAUgNdKSPc.jpg?f=fotoalbum_large)
De afvoerventilator stond inderdaad stil. Heb eerst maar eens de stroom van de unit afgehaald voor een minuut. Daarna weer aangezet en alles werkt gewoon weer. Waardes lijken normaal, gevraagd vermogen en belasting van de ventilatoren ziet er hetzelfde uit als anders. Geen idee wat er aan de hand was, hij draait nu al een aantal uren weer zonder kuren. In de servicehandleiding staat ventilator demonteren en nakijken maar geen idee of dat nu hij het gewoon weer doet nog nuttig is.
Heeft iemand dit al eens aan de hand gehad? Kan ik nog dingen controleren?
:no_upscale():strip_icc():strip_exif()/f/image/5cQtxAr8yoQQLmNAUgNdKSPc.jpg?f=user_large)
De afvoerventilator stond inderdaad stil. Heb eerst maar eens de stroom van de unit afgehaald voor een minuut. Daarna weer aangezet en alles werkt gewoon weer. Waardes lijken normaal, gevraagd vermogen en belasting van de ventilatoren ziet er hetzelfde uit als anders. Geen idee wat er aan de hand was, hij draait nu al een aantal uren weer zonder kuren. In de servicehandleiding staat ventilator demonteren en nakijken maar geen idee of dat nu hij het gewoon weer doet nog nuttig is.
Heeft iemand dit al eens aan de hand gehad? Kan ik nog dingen controleren?

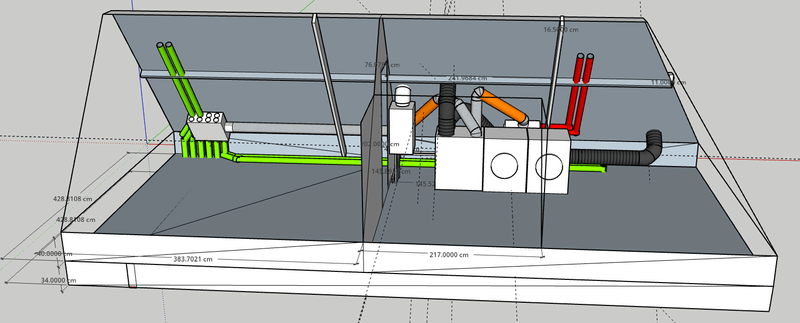

Ik heb mijn ventilatieplan uitgewerkt, en sta op het punt om alles te bestellen/installeren. Dit is een 3d-tekening van de installatie op zolder. De groene buizen zijn voor de toevoer, de rode buizen voor de afvoer, en de oranje "buizen" zijn de geluidsdempers.
/f/image/KASN1IhIbaHKcZZUGknOZL1f.png?f=fotoalbum_large)

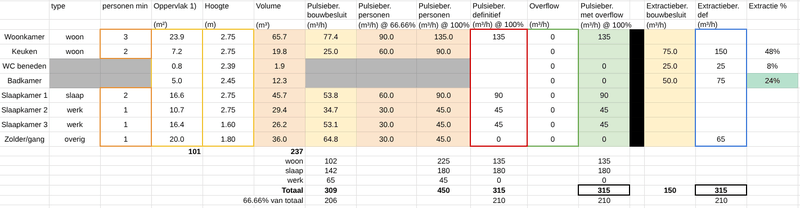

Dit is de berekening:
/f/image/49qjGFgLV8Qg2uULkqD9Fd8f.png?f=fotoalbum_large)

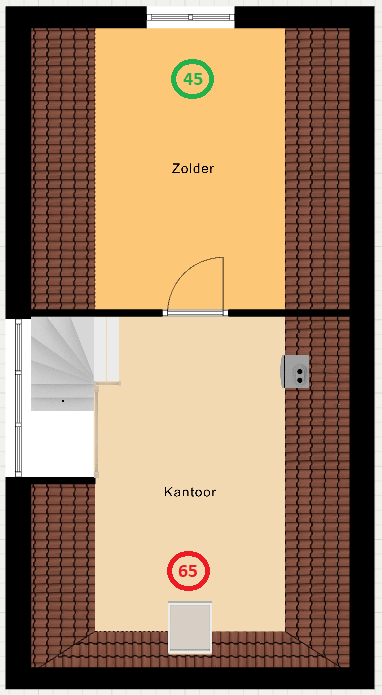

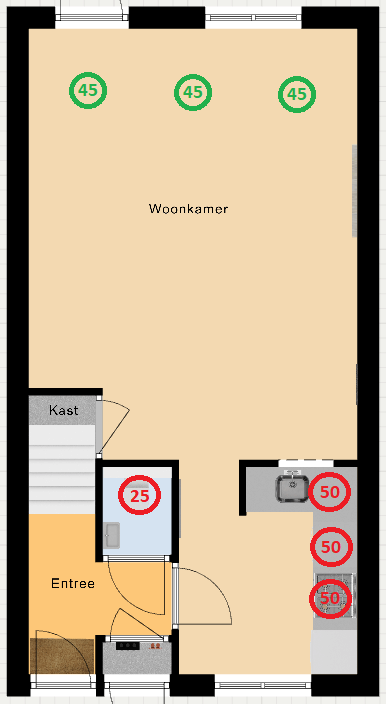

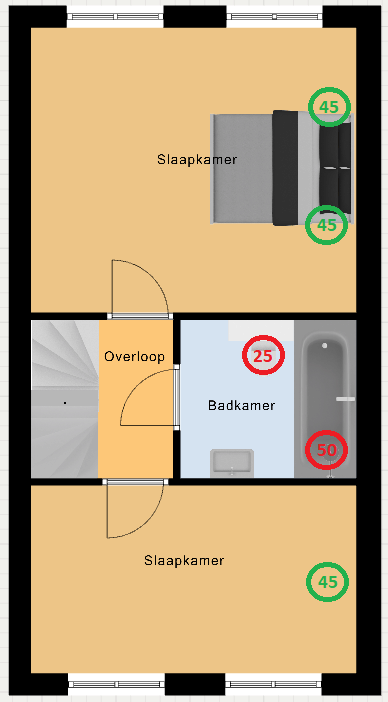

En hier de plaatsing van de ventielen:
:strip_exif()/f/image/qHxW9M5Yy0krHDkPxgsgAZAe.png?f=user_large)
:strip_exif()/f/image/cuf5GkqotedZzp0Byc0tB1BY.png?f=user_large)
:strip_exif()/f/image/zCUfsaljxFPrUXq4YOA7SjQh.png?f=user_large)
De 25 afzuiging die in de badkamer staat moet via de wc-pot zelf gaan lopen.
Nu heb ik een paar dingen waar ik nog niet 100% over uit ben:
- Is 50+25(uit wc pot) genoeg om het beslaan van de spiegel te voorkomen het douchen?
- Mijn plan is om de spiro-buis naar de ubbink verdeelkast links van 160mm te maken omdat dat mooi achter de balk past. Dat betekent wel een luchtsnelheid van 4.35 m³/h. Is dit acceptabel voor een hoofdkanaal, of echt niet aan te raden?
- Het moet precies kunnen met een Q350, maar ik denk er aan om een Q450 te nemen, mogelijk wat stiller/zuiniger? Zit daar nog een nadeel aan, of verkijk ik me misschien op de voordelen?
- De geluidsdemper die naar de ubbink verdeelkast achter de wasmachine gaat zit op een behoorlijk scherpe hoek. Dit is natuurlijk niet ideaal, maar het lijkt mij acceptabel. Is dit ok, of toch wel echt af te raden?
Inzicht op mijn vragen of opmerkingen in het algemeen wordt erg gewaardeerd!
:strip_exif()/f/image/KASN1IhIbaHKcZZUGknOZL1f.png?f=user_large)
Dit is de berekening:
:strip_exif()/f/image/49qjGFgLV8Qg2uULkqD9Fd8f.png?f=user_large)
En hier de plaatsing van de ventielen:
De 25 afzuiging die in de badkamer staat moet via de wc-pot zelf gaan lopen.
Nu heb ik een paar dingen waar ik nog niet 100% over uit ben:
- Is 50+25(uit wc pot) genoeg om het beslaan van de spiegel te voorkomen het douchen?
- Mijn plan is om de spiro-buis naar de ubbink verdeelkast links van 160mm te maken omdat dat mooi achter de balk past. Dat betekent wel een luchtsnelheid van 4.35 m³/h. Is dit acceptabel voor een hoofdkanaal, of echt niet aan te raden?
- Het moet precies kunnen met een Q350, maar ik denk er aan om een Q450 te nemen, mogelijk wat stiller/zuiniger? Zit daar nog een nadeel aan, of verkijk ik me misschien op de voordelen?
- De geluidsdemper die naar de ubbink verdeelkast achter de wasmachine gaat zit op een behoorlijk scherpe hoek. Dit is natuurlijk niet ideaal, maar het lijkt mij acceptabel. Is dit ok, of toch wel echt af te raden?
Inzicht op mijn vragen of opmerkingen in het algemeen wordt erg gewaardeerd!
Silence is better than unmeaning words. ~Pythagoras
Ik heb m gereset naar fabrieksinstellingen, o.a. omdat de badkamer niet droogde.
:no_upscale():strip_icc():strip_exif()/f/image/cvahYDQiZ29utS3zebdhKUdo.jpg?f=user_large)
Installateur kneep die max setting naar onder de 200. Is afaik, wat ik van onze werkvoorbereider begreep, ook de enige setting die ze officieel mogen knijpen..
[ Voor 7% gewijzigd door Frantic op 08-11-2025 05:26 ]
/u/747887/crop581a4b4491fc7_cropped.png?f=community)
:strip_icc():strip_exif()/u/323917/crop6015484c3f012_cropped.jpeg?f=community)
Coanda effect werkt ook op de muur anders .
Lindab heeft een simulator, als je de luchtsnelheid op afstand van het ventiel zou willen bepalen.
.Lindab heeft een simulator, als je de luchtsnelheid op afstand van het ventiel zou willen bepalen.
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV
:strip_icc():strip_exif()/u/293647/crop5d6e6ded91c90_cropped.jpeg?f=community)

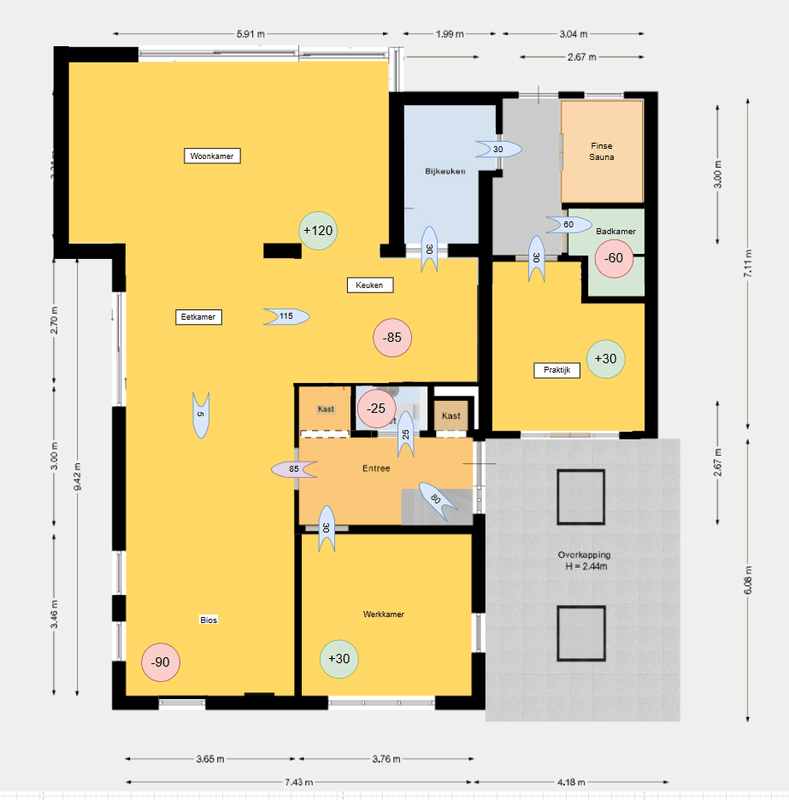

Een update van het WTW plan voor onze aankomende (bestaande) woning:
/f/image/zCc0yLLtdssk8lD65SUdSazH.png?f=fotoalbum_large)
Het plan is denk ik nu wel bijna optimaal. Ik heb alleen nog een specifieke vraag over de woonkamer. Zoals je kan zien zit er een doorkijk tussen keuken en aangebouwde woonkamer (daar zat voorheen het buitenraam). De enige plek waar ik kan komen voor inblaas aldaar is vanuit het verlaagde plafond van de keuken, en dan dus de zijkant van dat plafond. De verse lucht moet natuurlijk niet direct weer de keuken ingezogen worden door de doorkijk.
Is het verstandig om daar jet roosters te gebruiken of zal een regulier rooster net onder plafondhoogte de lucht genoeg de woonkamer in geleiden (Coanda en zo)?
:strip_exif()/f/image/zCc0yLLtdssk8lD65SUdSazH.png?f=user_large)
Het plan is denk ik nu wel bijna optimaal. Ik heb alleen nog een specifieke vraag over de woonkamer. Zoals je kan zien zit er een doorkijk tussen keuken en aangebouwde woonkamer (daar zat voorheen het buitenraam). De enige plek waar ik kan komen voor inblaas aldaar is vanuit het verlaagde plafond van de keuken, en dan dus de zijkant van dat plafond. De verse lucht moet natuurlijk niet direct weer de keuken ingezogen worden door de doorkijk.
Is het verstandig om daar jet roosters te gebruiken of zal een regulier rooster net onder plafondhoogte de lucht genoeg de woonkamer in geleiden (Coanda en zo)?
:strip_icc():strip_exif()/u/307619/crop6156fca0d382b_cropped.jpg?f=community)
We zijn vorig jaar verhuisd naar een bestaande woning uit 2011, uitgerust met een WHR930-WTW. Nu hebben we bij het klussen zonder erbij na te denken alle ventielen uit het plafond gehaald, waardoor ik bij het terugplaatsen niet meer wist welk ventiel uit welke kamer kwam (heel slim inderdaad
). Ik wilde de ventielen toch al gaan vervangen omdat deze de basisvariant betreft die na bijna 15 jaar al volledig geel zijn uitgeslagen. Heb nu de Zehnder Luna-ventielen besteld. Nu wil ik met behulp van een anemometer de nieuwe ventielen gaan inregelen, maar kom er niet echt uit met het berekenen van de juiste verhoudingen tussen de ventielen.
Standaard is de WHR930 ingesteld op 28% bij stand 1, 43% bij stand 2 en 63% bij stand 3. Ons huis (afgezien van de garage waar geen ventielen zijn geplaatst) is ongeveer 120m3 groot. Nu zetten we de WTW 's nachts vaak op standje 1, aangezien de unit in een technische ruimte hangt pal naast onze slaapkamer, en op stand 2 vind ik 'm net teveel hoorbaar. Volgens mij valt er nog wel wat te winnen met betere demping / onderhoud van de unit, maar voorlopig wil ik deze standen even aanhouden.
Nu vraag ik me echter af waar die percentages op slaan. Maximum capaciteit is 350 m3/h, dus je zou verwachten dat bv. 43% betekent dat ie 150m3/h levert. In de handleiding staat echter dat stand 2 standaard 50% bedraagt, en vervolgens op een andere pagina dat de ventilatiecapaciteit op stand 2 150 m3/h is. Daar ga ik dus al de mist in, want ik wil wel zeker weten dat het uitgangspunt op basis waarvan ik de maximum capaciteit bereken die nu op stand 2 wordt geleverd klopt.
Verder zit ik nog een beetje met overflow te puzzelen. Als ik nergens overflow zou toepassen zou ik voor ons huis minimaal op 210 m3/h uitkomen. We zijn echter maar met z'n tweeën dus dat lijkt me overkill. We hebben boven 3 slaapkamers, dus ik had bedacht dat ik in de master bedroom 50m3/h aanhoudt, vervolgens in de twee kleinere 35. Theoretisch gezien zou ik van de kleinere slaapkamers dan wat af kunnen snoepen, aangezien het eigenlijk niet voorkomt dat er in al deze ruimtes tegelijk iemand is. Maar dan moet die lucht in de praktijk natuurlijk wel in deze ruimten terechtkomen. De afzuiging op de bovenverdieping zit op de badkamer in in de technische ruimte, dus de luchtstroom komt in principe niet door die overige 2 kamers heen. Ergo, wat ik had bedacht kan dus niet?
). Ik wilde de ventielen toch al gaan vervangen omdat deze de basisvariant betreft die na bijna 15 jaar al volledig geel zijn uitgeslagen. Heb nu de Zehnder Luna-ventielen besteld. Nu wil ik met behulp van een anemometer de nieuwe ventielen gaan inregelen, maar kom er niet echt uit met het berekenen van de juiste verhoudingen tussen de ventielen.Standaard is de WHR930 ingesteld op 28% bij stand 1, 43% bij stand 2 en 63% bij stand 3. Ons huis (afgezien van de garage waar geen ventielen zijn geplaatst) is ongeveer 120m3 groot. Nu zetten we de WTW 's nachts vaak op standje 1, aangezien de unit in een technische ruimte hangt pal naast onze slaapkamer, en op stand 2 vind ik 'm net teveel hoorbaar. Volgens mij valt er nog wel wat te winnen met betere demping / onderhoud van de unit, maar voorlopig wil ik deze standen even aanhouden.
Nu vraag ik me echter af waar die percentages op slaan. Maximum capaciteit is 350 m3/h, dus je zou verwachten dat bv. 43% betekent dat ie 150m3/h levert. In de handleiding staat echter dat stand 2 standaard 50% bedraagt, en vervolgens op een andere pagina dat de ventilatiecapaciteit op stand 2 150 m3/h is. Daar ga ik dus al de mist in, want ik wil wel zeker weten dat het uitgangspunt op basis waarvan ik de maximum capaciteit bereken die nu op stand 2 wordt geleverd klopt.
Verder zit ik nog een beetje met overflow te puzzelen. Als ik nergens overflow zou toepassen zou ik voor ons huis minimaal op 210 m3/h uitkomen. We zijn echter maar met z'n tweeën dus dat lijkt me overkill. We hebben boven 3 slaapkamers, dus ik had bedacht dat ik in de master bedroom 50m3/h aanhoudt, vervolgens in de twee kleinere 35. Theoretisch gezien zou ik van de kleinere slaapkamers dan wat af kunnen snoepen, aangezien het eigenlijk niet voorkomt dat er in al deze ruimtes tegelijk iemand is. Maar dan moet die lucht in de praktijk natuurlijk wel in deze ruimten terechtkomen. De afzuiging op de bovenverdieping zit op de badkamer in in de technische ruimte, dus de luchtstroom komt in principe niet door die overige 2 kamers heen. Ergo, wat ik had bedacht kan dus niet?
Een 300 idd, wanneer ie gewoon op vol vermogen kan draaien droogt de badkamer. Maar dan hebben we dus geluidshinder
Ventiel staat daar ook verder open dan in t inregelrapport. De debieten die berekend zijn worden er gehaald..
[ Voor 12% gewijzigd door Frantic op 09-11-2025 11:03 ]
Een goede set dempers en een mooie eerste bocht gaat al een wereld van verschil maken voor jouw systeem.:
[...]
Een 300 idd, wanneer ie gewoon op vol vermogen kan draaien droogt de badkamer. Maar dan hebben we dus geluidshinder
Ventiel staat daar ook verder open dan in t inregelrapport. De debieten die berekend zijn worden er gehaald..
Dom van de installateurs dat ze de leidingen hebben moeten laten kruisen achter de unit. Liefst los je dat niet met de dempers, maar net daarachter met vaste buis op.
Afhankelijk van de leeftijd van de installatie zou je ook kunnen kijken welk geluidsniveau het geheel aan moet voldoen. Volgens mij is dat tegenwoordig ook vastgelegd, technische installaties mogen niet teveel herrie maken.
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV
Huis is 3 maanden geleden opgeleverd
Daar zit idd een norm aan, vandaar dat de WTW ook in een geïsoleerd hok staat op zolder.Ik ga inderdaad ook inzetten op herconstrueren met fatsoenlijke dempers..
Al kan ik dus nergens gedegen installatievoorschriften vinden voor die dempers, wat ik hier lees snijdt allemaal wel hout als je een beetje technisch onderlegt bent. Maar met papierwerk door een gerenommeerde instelling (dan wel fabrikant van dempers) heb ik een gefundeerde stok om mee te slaan richting m'n bouwer
Mocht iemand die hebben, dan hou ik me van harte aanbevolen.
[ Voor 3% gewijzigd door Frantic op 09-11-2025 13:06 ]
:strip_exif()/u/28263/Frieschevlag70x70.gif?f=community)
Climatechange is a super-wicked problem, but:
"The stone age came to an end not for lack of stones. And the oil age will come to an end not for lack of oil." -- Sheikh Yamani, Saudi oil minister
8xLG Neon MonoX 290Wp SMA SB2100TL / MY SR '22
:no_upscale():strip_icc():strip_exif()/f/image/Y8ZJMOMeqjqZyBTN3JDL7O4H.jpg?f=user_large)

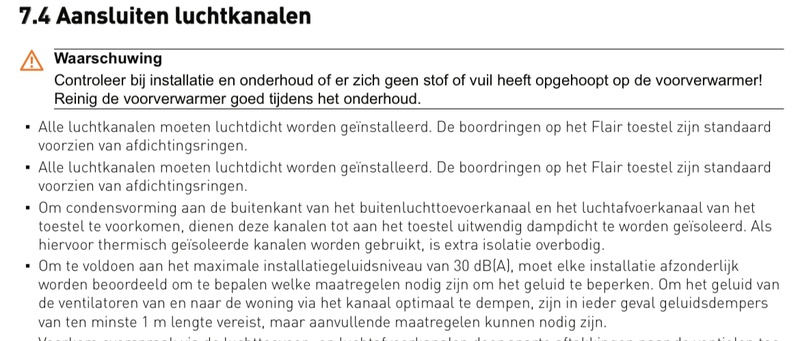

Handleiding brink flair 400
Wij hebben overigens een 400 staan waar ik 300 zei.
Het huis is berekend op 346m3/h. Stand 3 is standaard 300m3 (dit was door de installateur in eerste instantie teruggeregeld naar plm 200). ben benieuwd of ze 'm morgen op 346m3/h krijgen.. T lijkt als ik t zelf probeer dat de instelling niet opgeslagen wordt. @nessio wellicht een idee?
[ Voor 22% gewijzigd door Frantic op 10-11-2025 16:17 ]
