Om hier even op in te haken, uit nieuwsgierigheid. Ik neem aan dat je het systeem in aerflux getekend hebt, gezien het vermelden van de stroomsnelheden. Zelf ben ik er ook mee bezig en ben maar even in de telefoon geklommen deze week, Ubbink gaf daarbij aan dat ze bij het ontwerpen zelf tot 3-3,2 m/s stroomsnelheden rekenen (op maximaal vermogen van de unit). Daardoor zou je veelal wegkomen met 1 kanaal per ventiel. Het overdimensioneren zoals hier, doe je dit vanwege geluid of is er nog een andere reden?:
Allereerst dank aan iedereen voor alle informatie in dit mooie topic, erg waardevol! Graag laat ik jullie expertise los op mijn ontwerp. Adviezen / suggesties ter verbetering?
Ontwerpprincipes
· Voorbereid op 4 personen met een basisdebiet van 45 m3/h pp.
· Op basis van Ubbink Air Excellent AE48C met 125mm ventielen, 2 buizen per ventiel.
· Omdat ik de overflow van de bovenverdieping niet mooi in de woonkamer kan toepassen (stroomt direct de keuken in) laat ik deze naar de aanbouw stromen en daar afzuigen.
· Beneden staat een trapkast met wasmachine, daarom 1x30 extra ingetekend

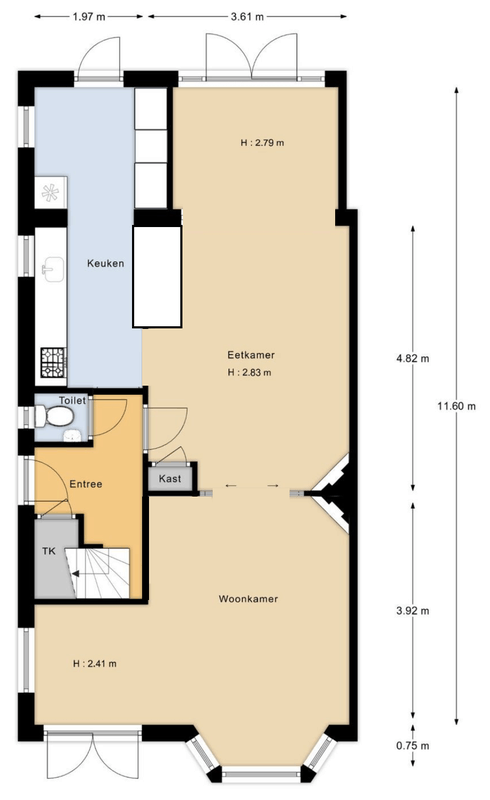

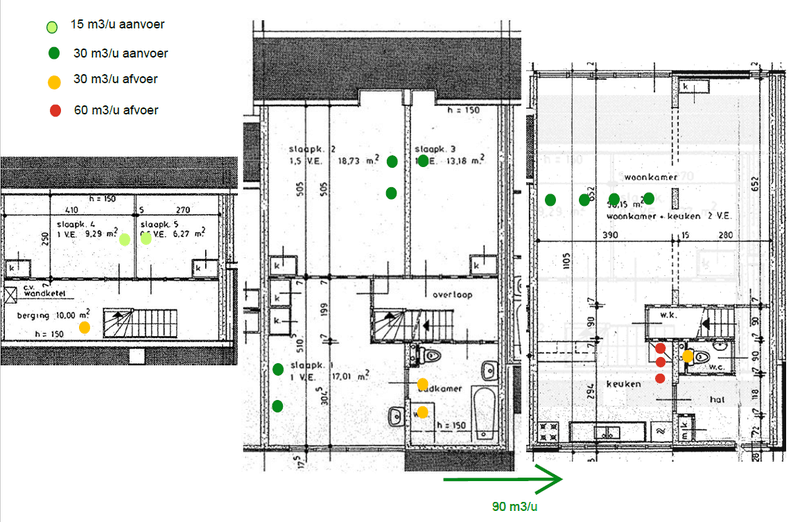

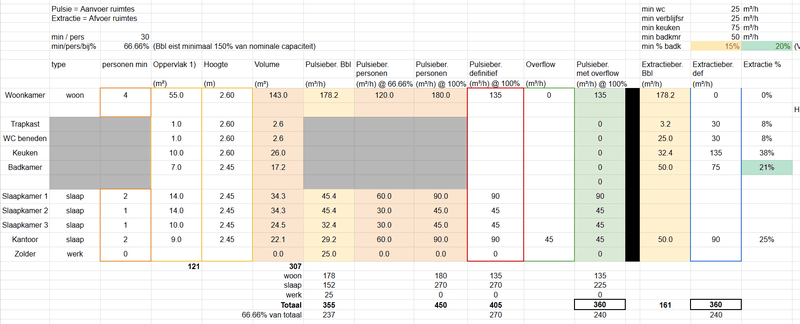

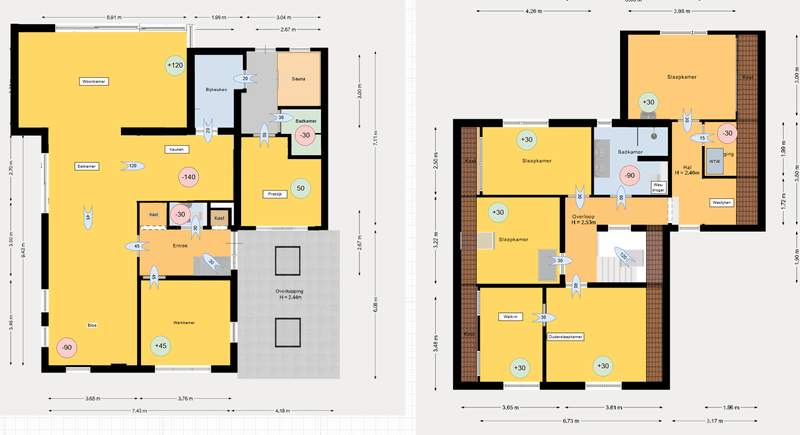

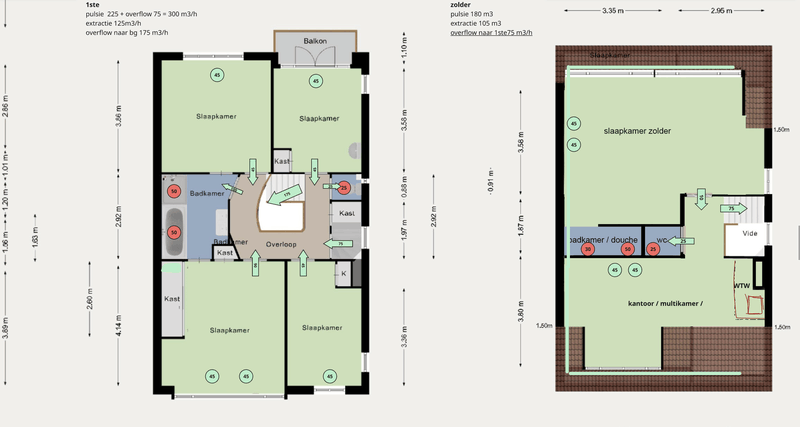

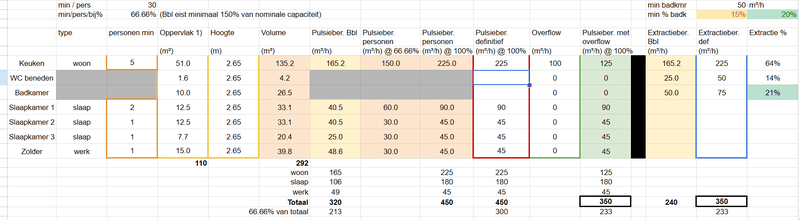

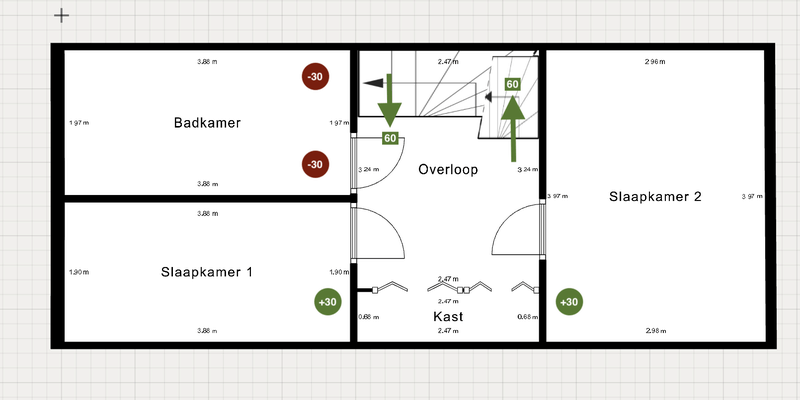

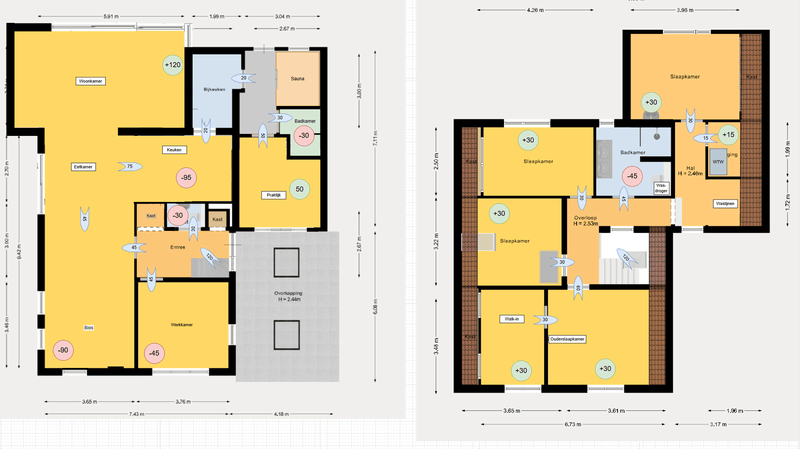

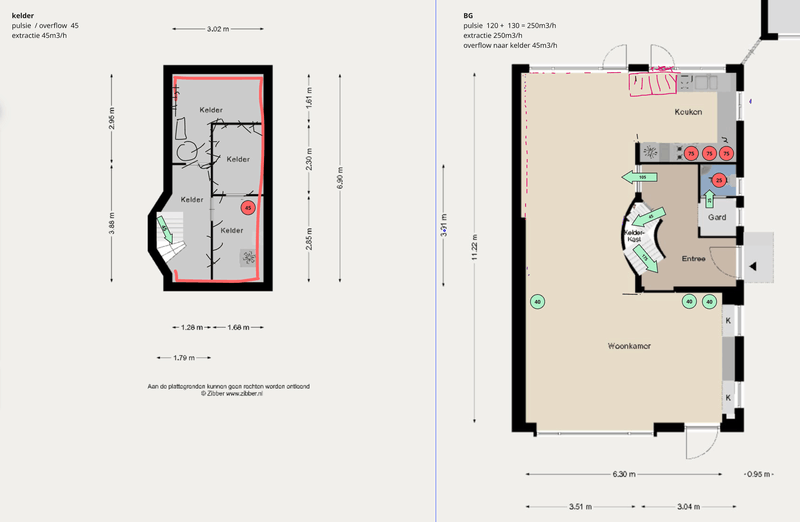

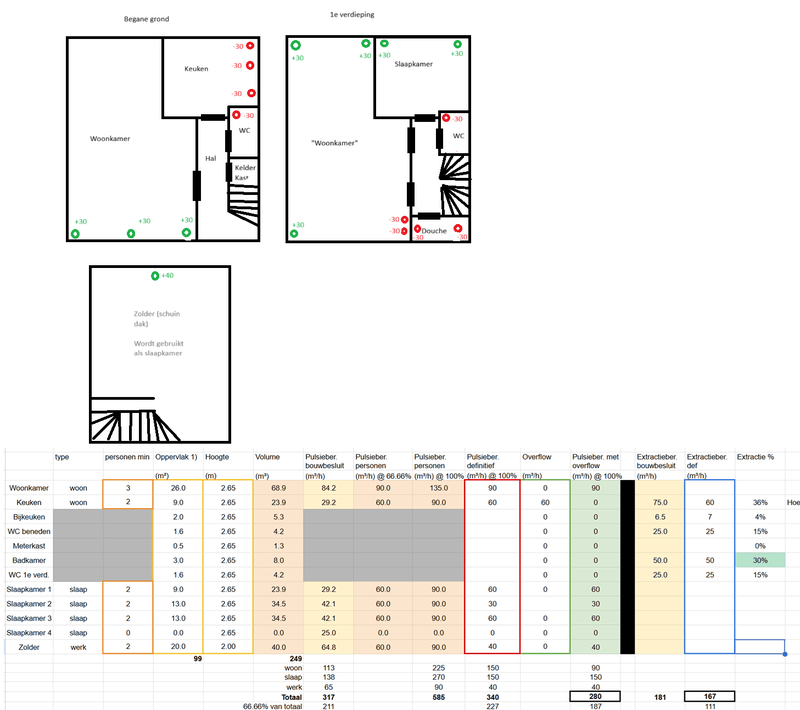

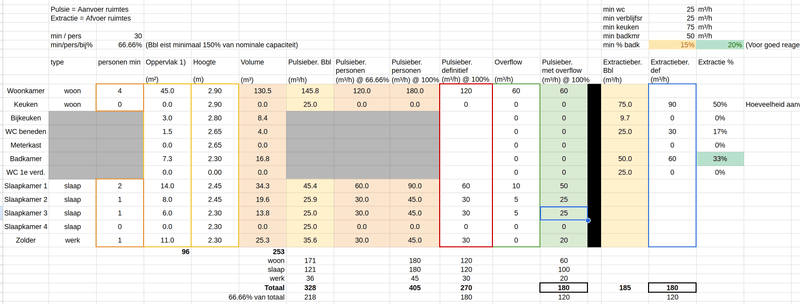

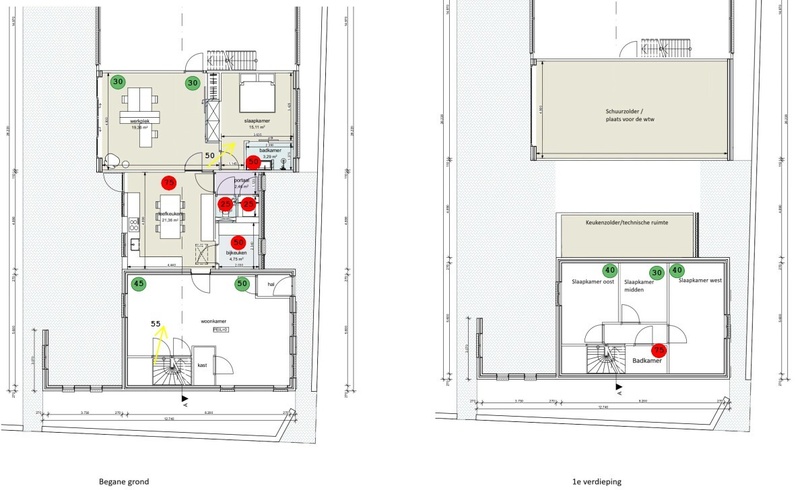

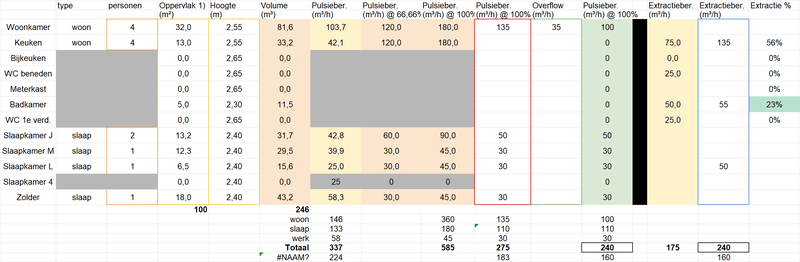

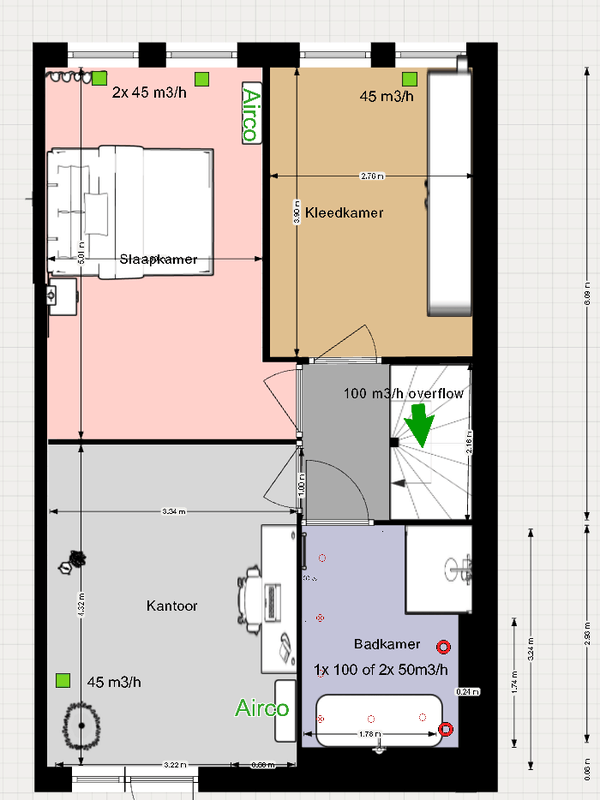

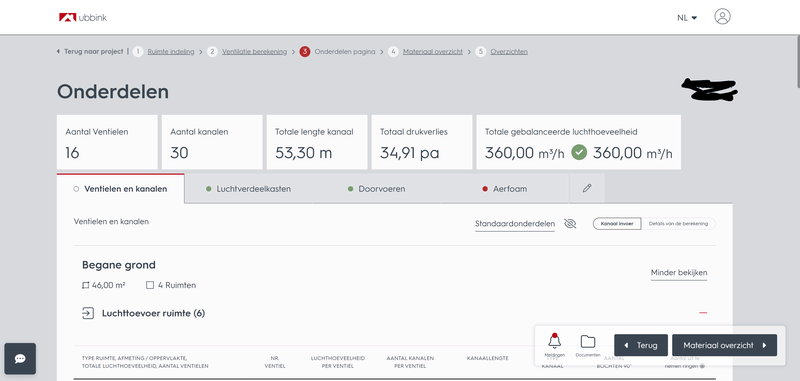

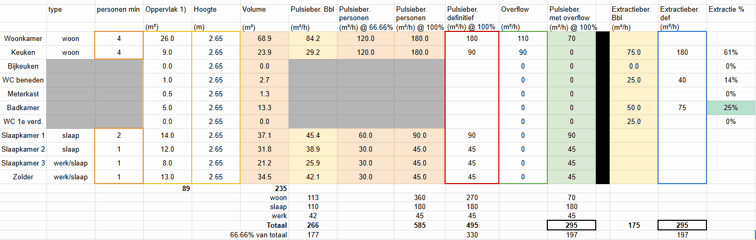

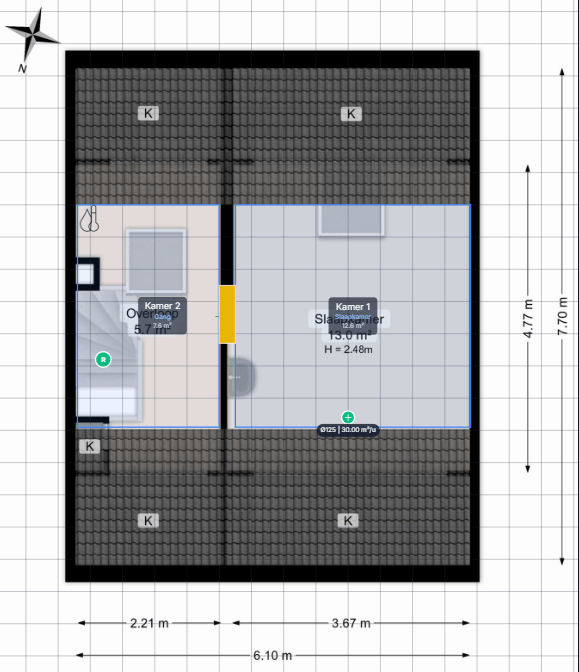

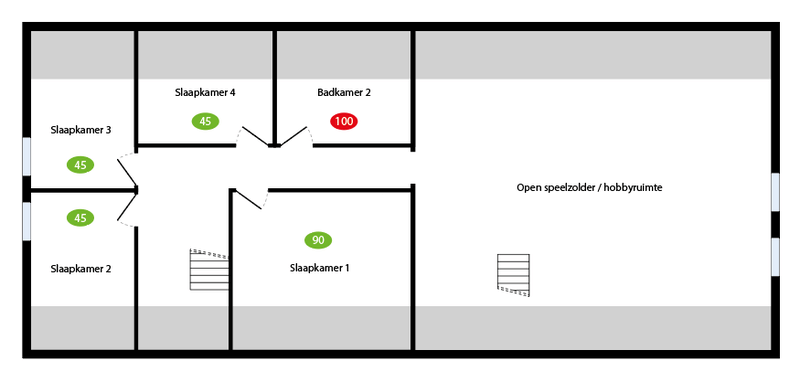

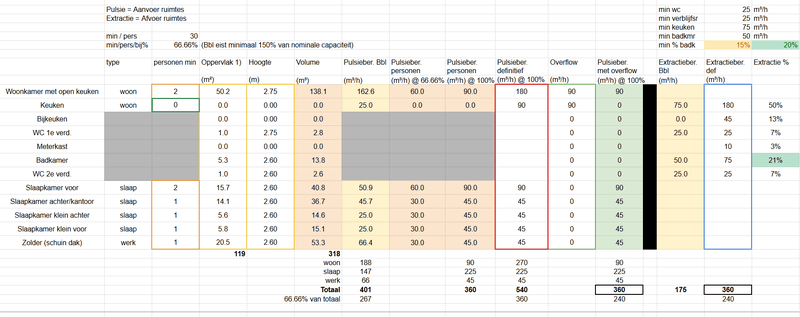

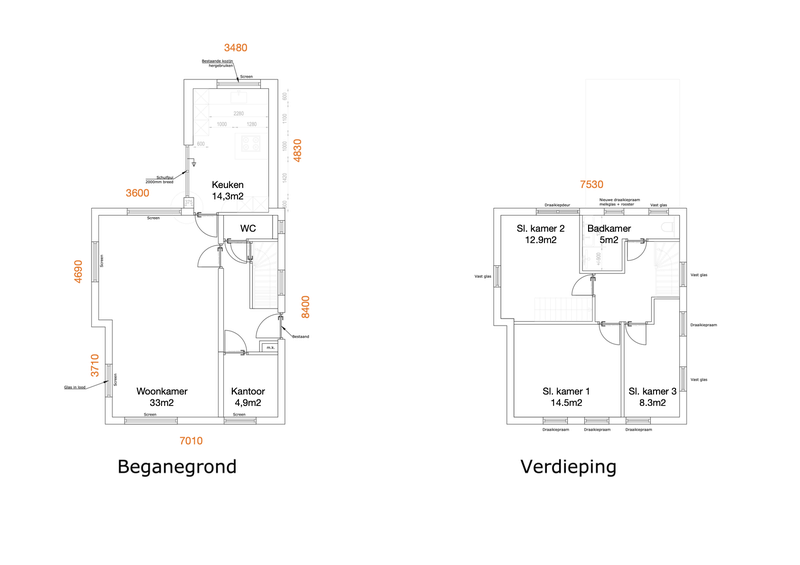

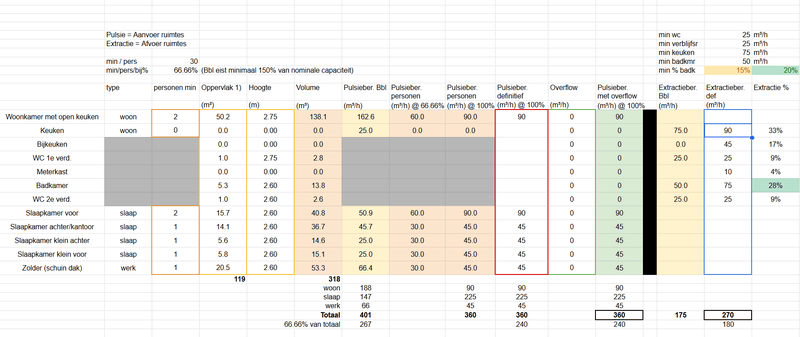

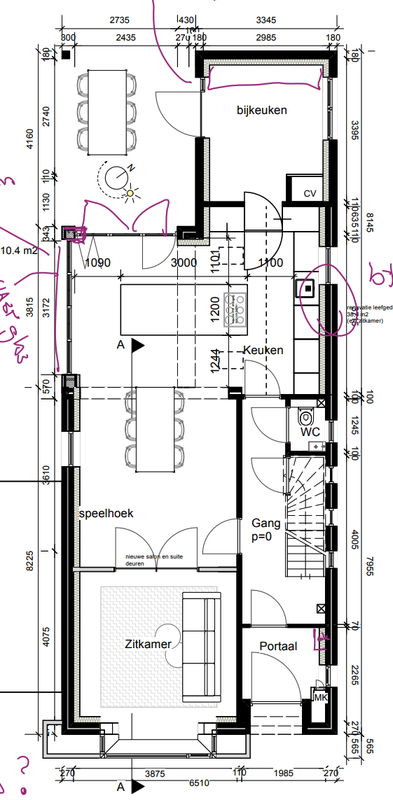

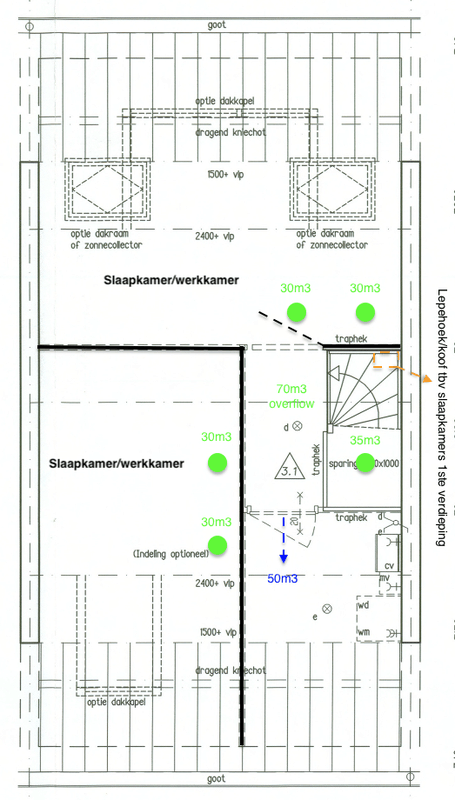

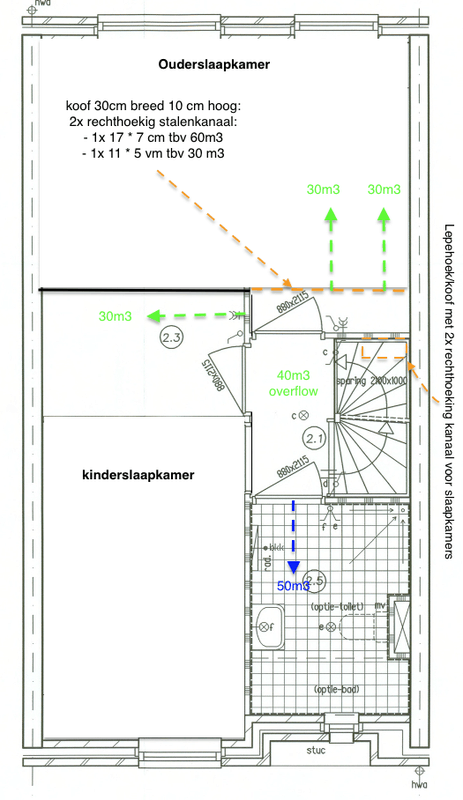

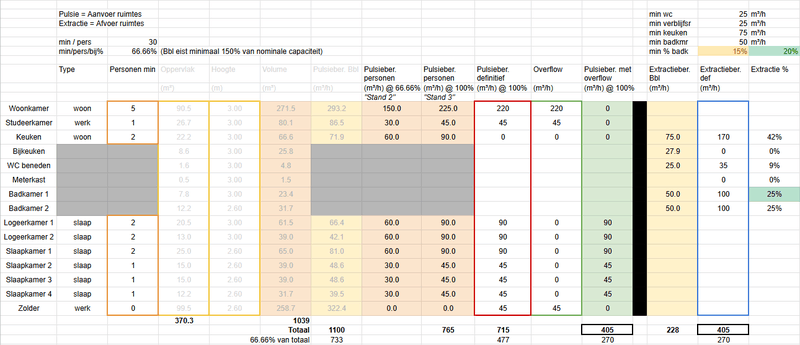

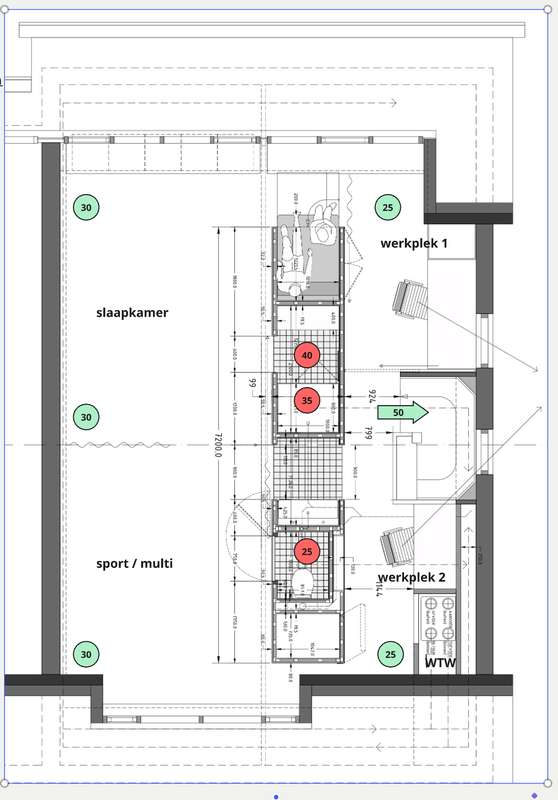

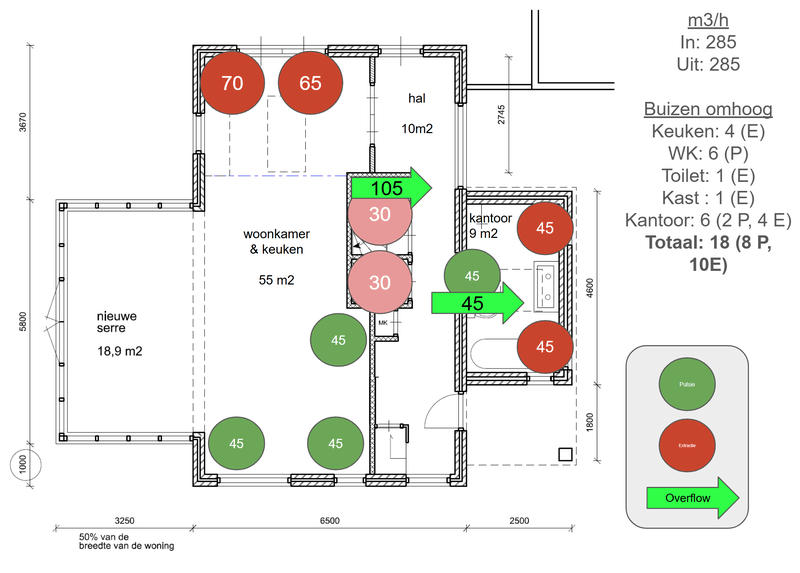

Vragen hierbij:Hieronder de rekensheet en de plattegronden:
- Alle ventielen aangesloten op 2 buizen om de luchtsnelheid < 1.5 m/s te houden, uitgezonderd WC en trapkast. Daar zit ik op 1.89 m/s op 100% > lijkt me prima. Of beter van niet?
- In de badkamer kom ik op 2.34 m/s op 100% met 1 ventiel > lijkt me ook prima. Of beter van niet?
- Twijfel nog over 45m3/h extra pulsie (en extractie) in de woonkamer. Wel of niet doen?
- Kantoor is berekend op 2 personen. Ik werk 2 dagen thuis en mijn vrouw ook, soms tegelijk, soms alleen. Is 90m3/h hier goed of te veel?
- De WTW-unit plaats ik op de vliering boven de hoofdslaapkamer op de muur of grond. Bovenverdieping is opgetrokken in HSB. Is dat handig qua geluidsoverdracht?

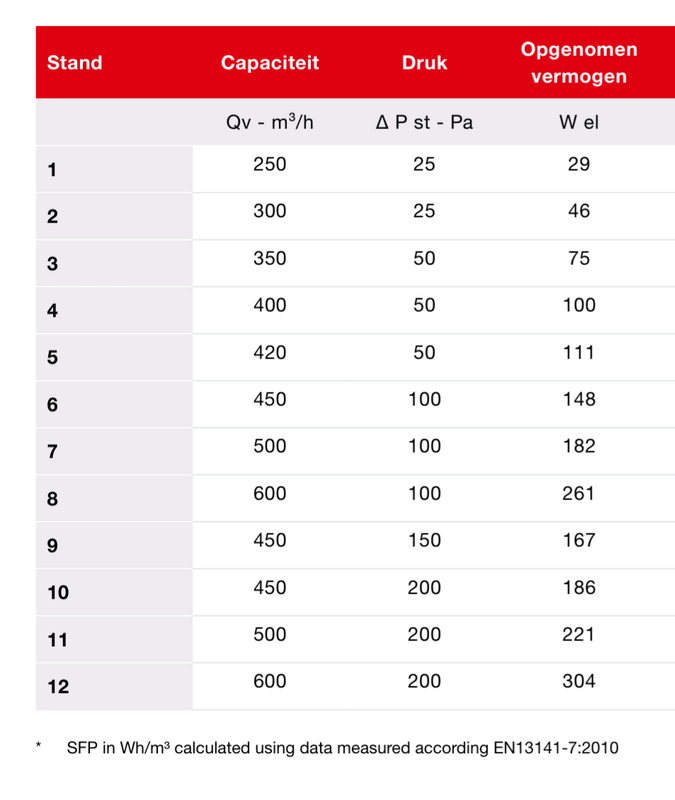

- Totaal debiet voor het hele huis is 360 m3/h. Welke WTW-capaciteit past hier goed bij? Max 450m3/h genoeg?
[Afbeelding]
[Afbeelding]
[Afbeelding]

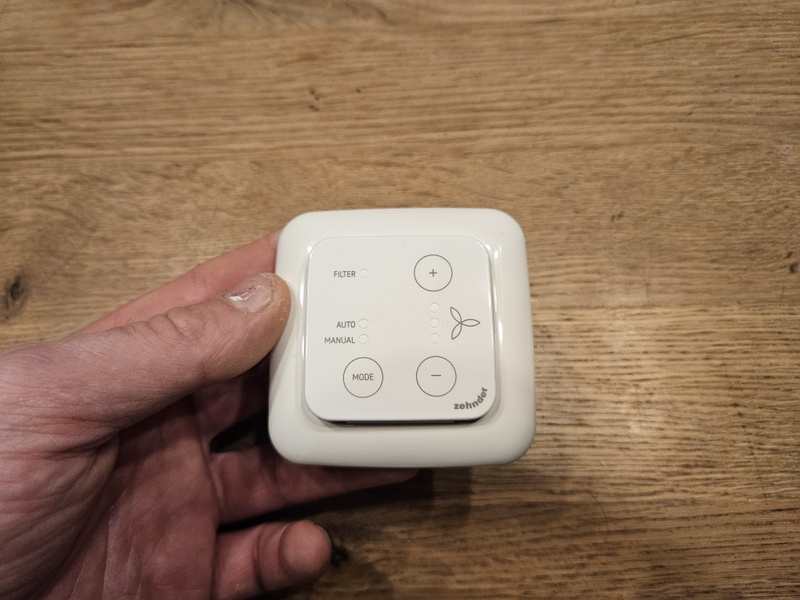

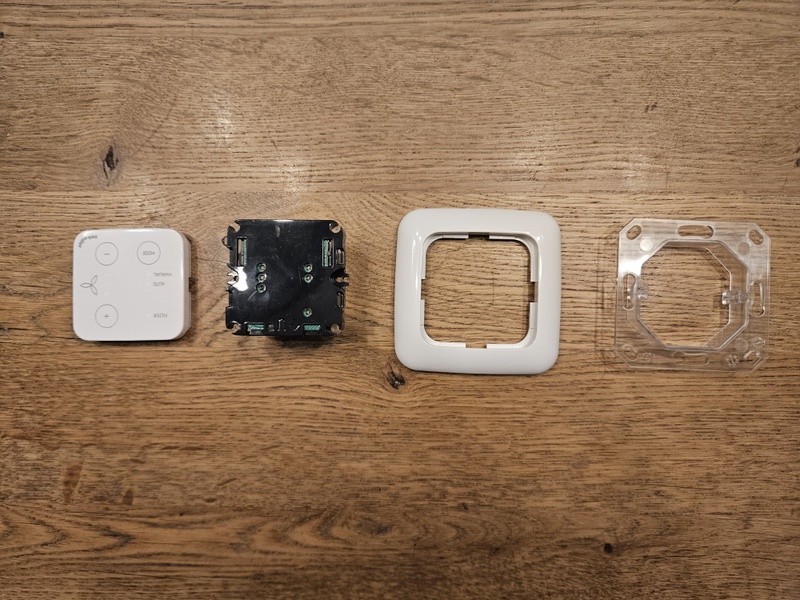

Spullen zijn binnen en het past uitstekend in een Busch Jaeger Reflex SI.

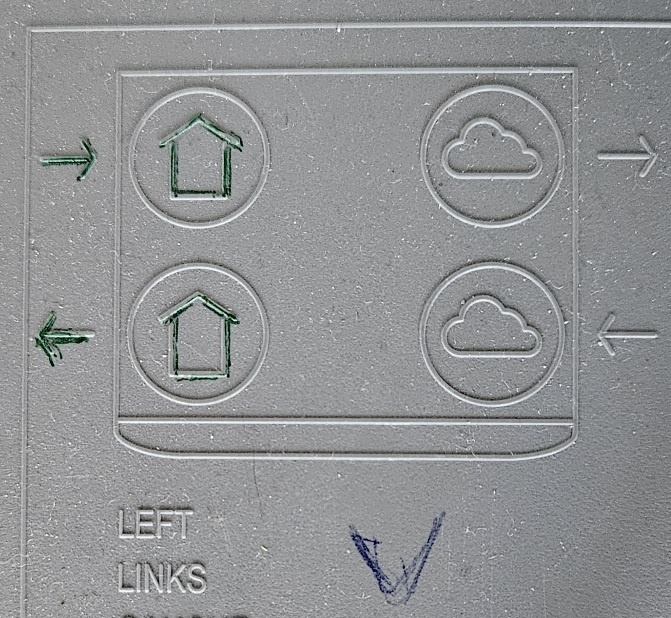

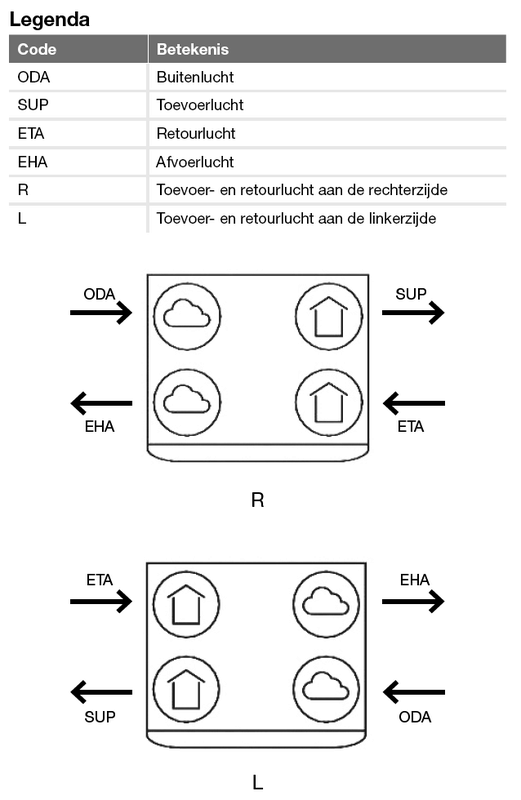

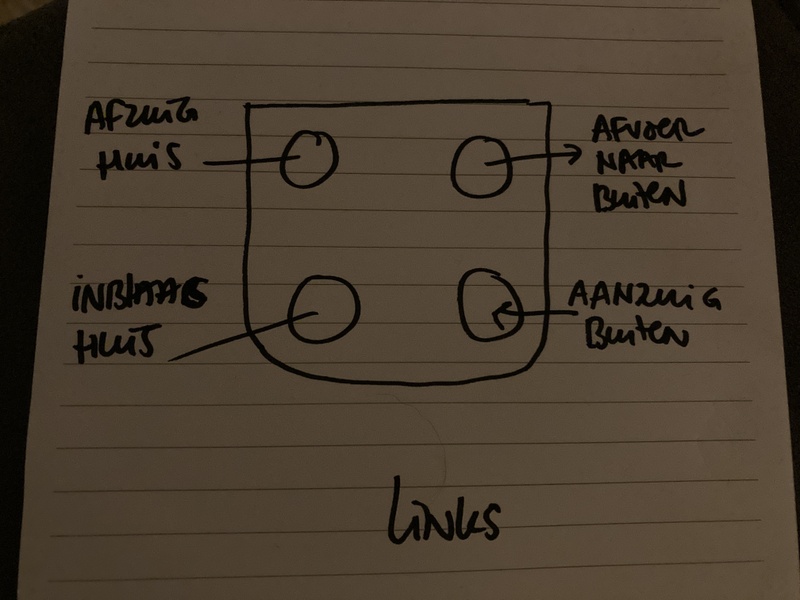

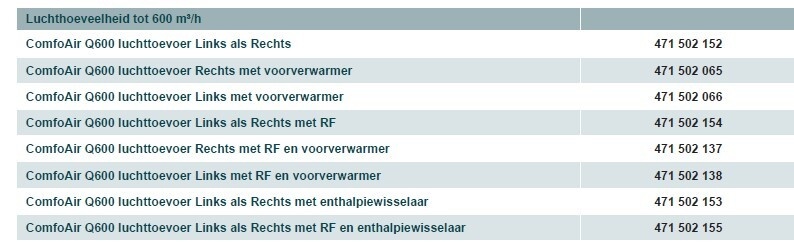

Onderstaand nog wat fotos, mochten er meerdere twijfelen over de comfoswitch:
:no_upscale():strip_icc():strip_exif()/f/image/M7LIjZoAPz4TVjMkhav7OpBl.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/vLMcEwUgRKr7qHUksPTFL03W.jpg?f=user_large)

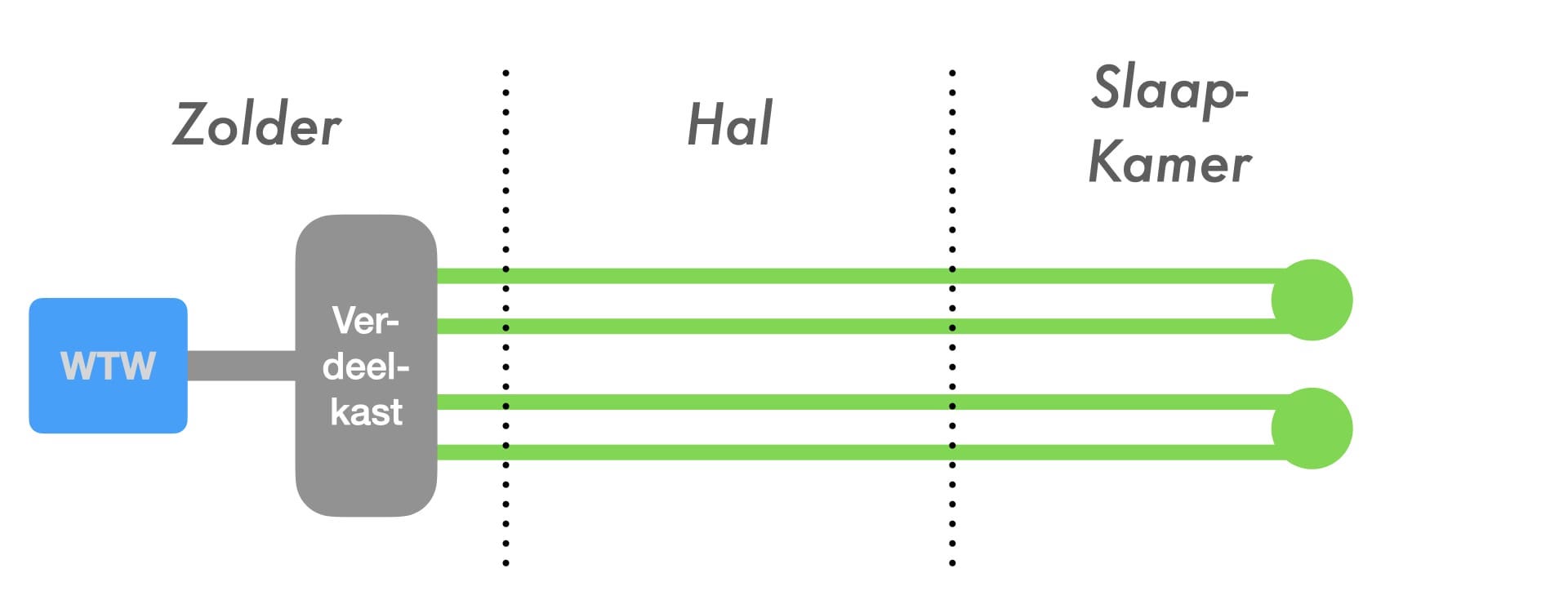

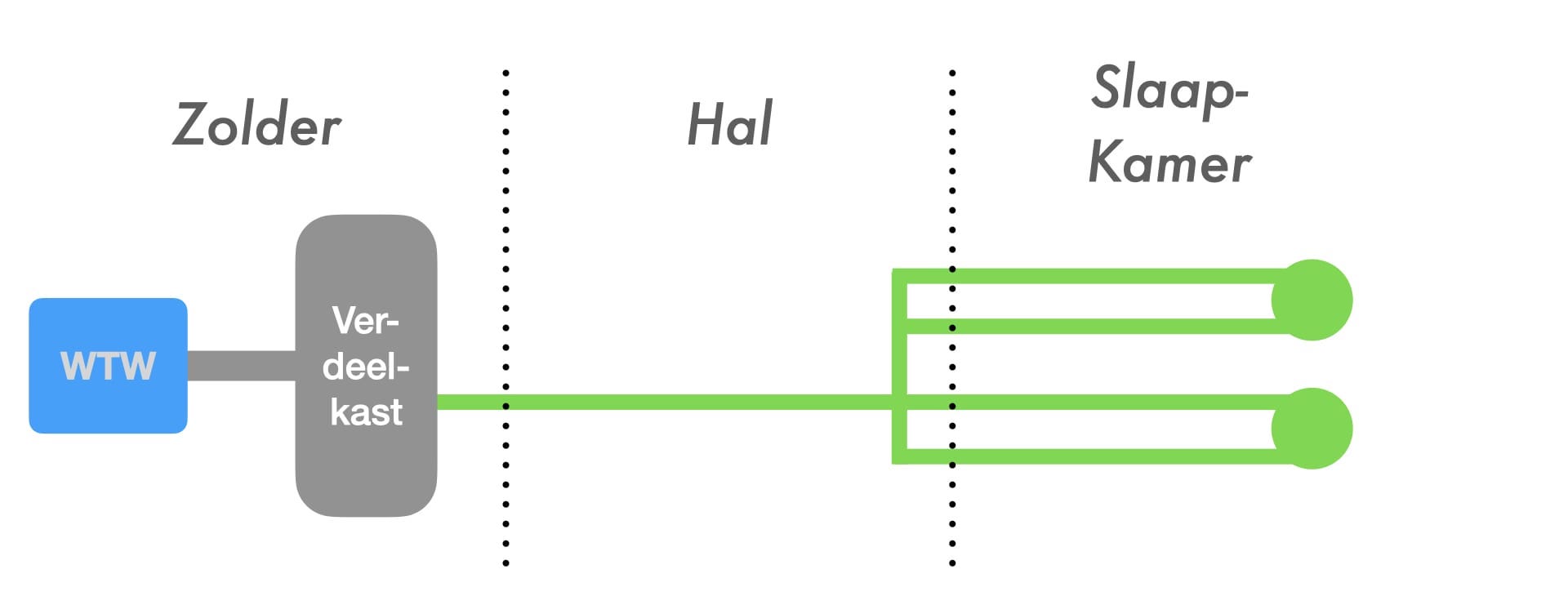

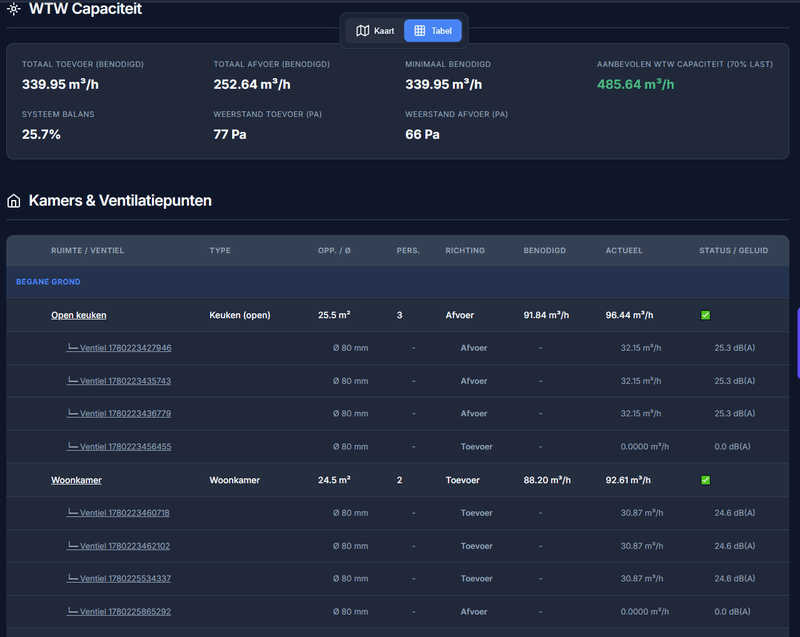

Klopt, getekend in Aerflux inderdaad! Weet je of die 3-3.2 ook geldt voor houtskeletbouw? Kan me voorstellen dat instorten van de buizen voor meer demping zorgt en daarmee hogere luchtsnelheden mogelijk zijn zonder bijgeluiden.
Wel interessant, want dat betekent inderdaad dat 1 buis per ventiel ruim voldoende is
Inderdaad geprobeerd rond de 1,5 te blijven ivm adviezen in o.a. dit topic en de rekensheet, daarom de 'overdimensionering'...
:strip_exif()/u/1057061/crop664de844f2254_cropped.webp?f=community)

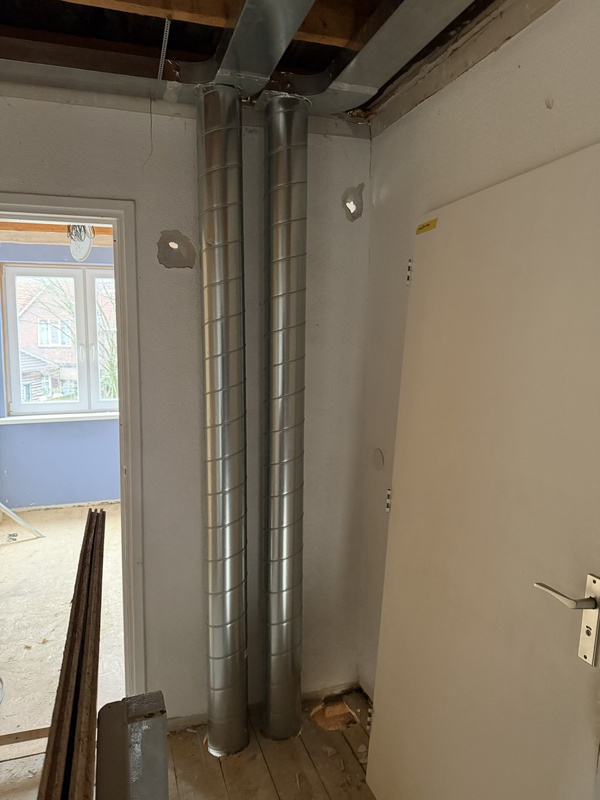

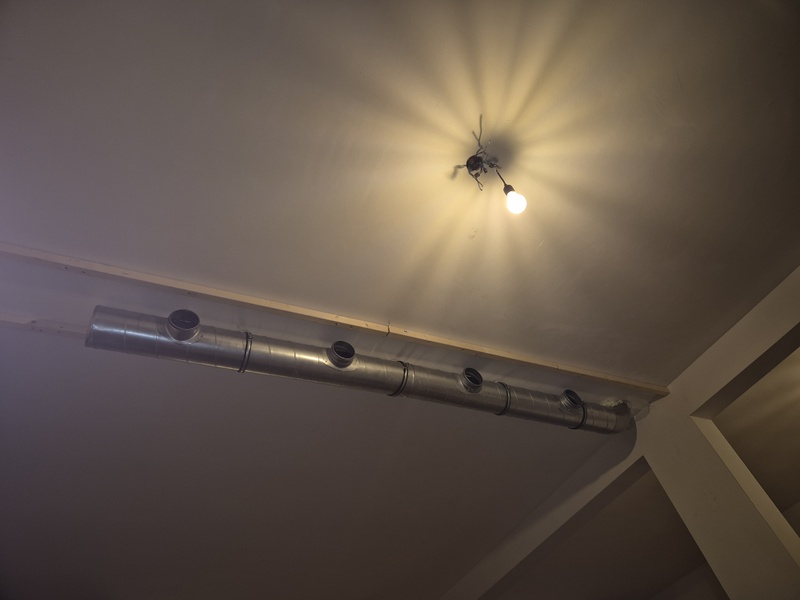

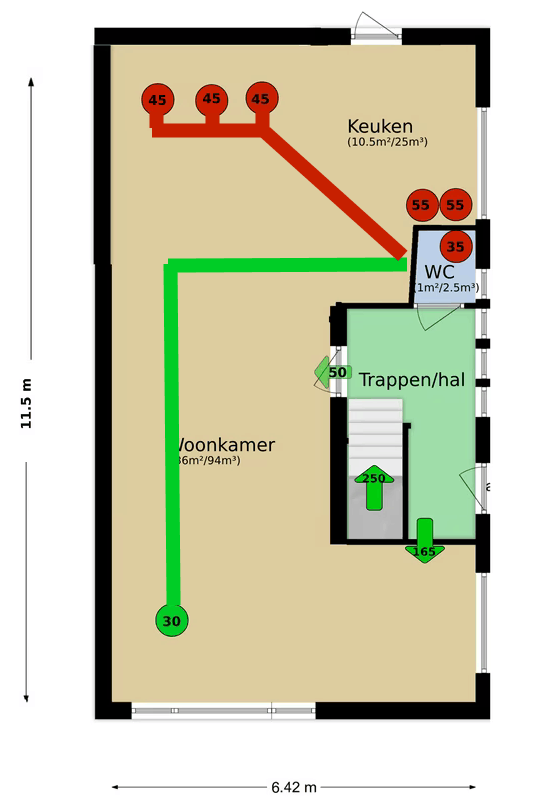

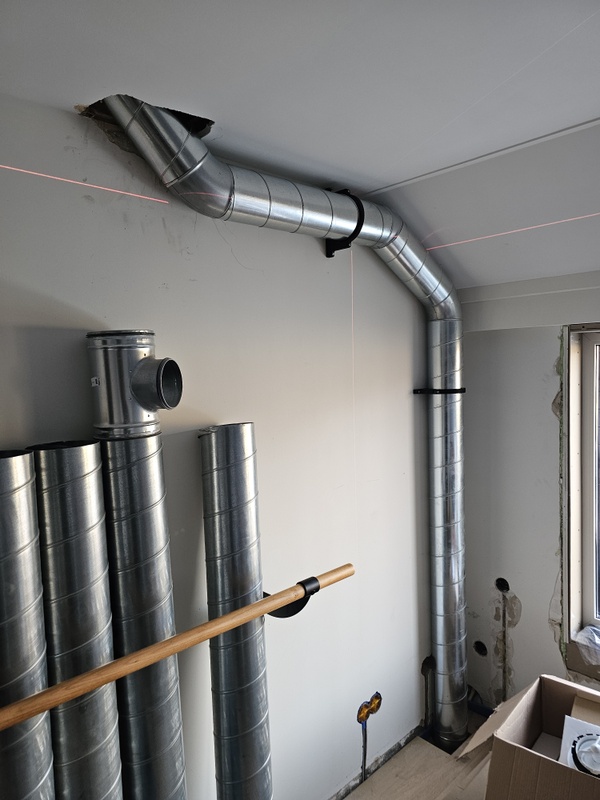

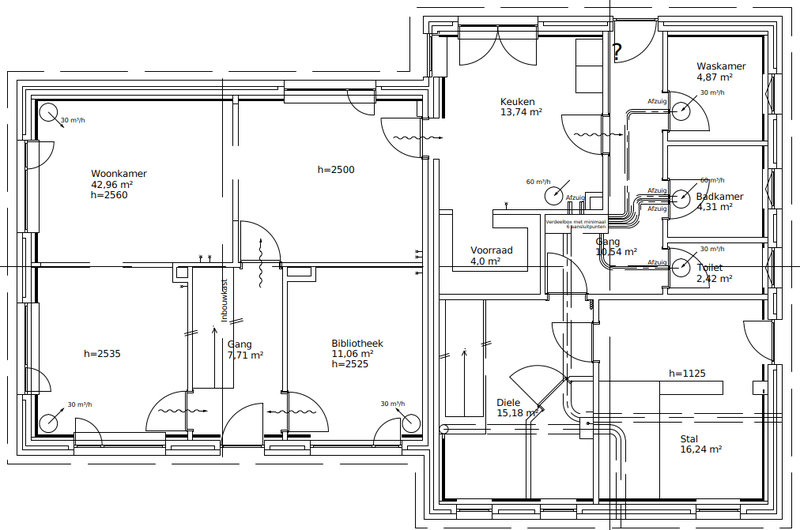

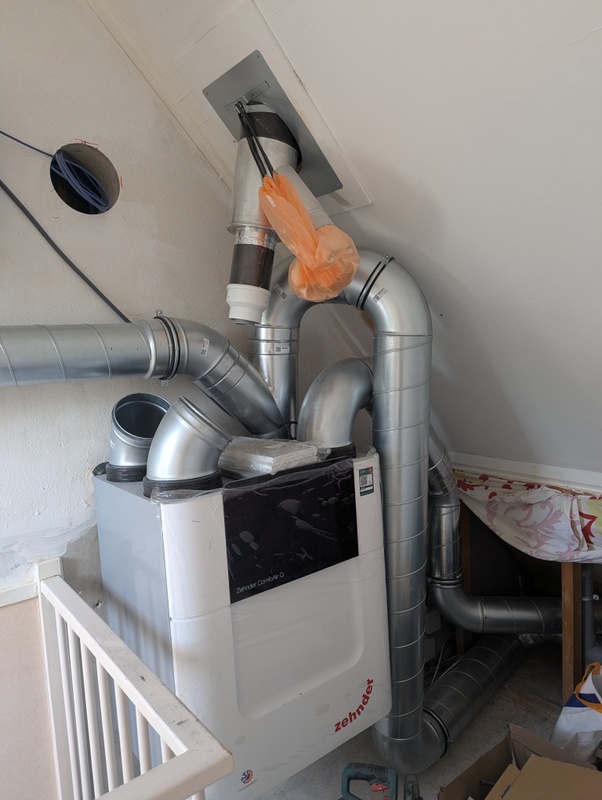

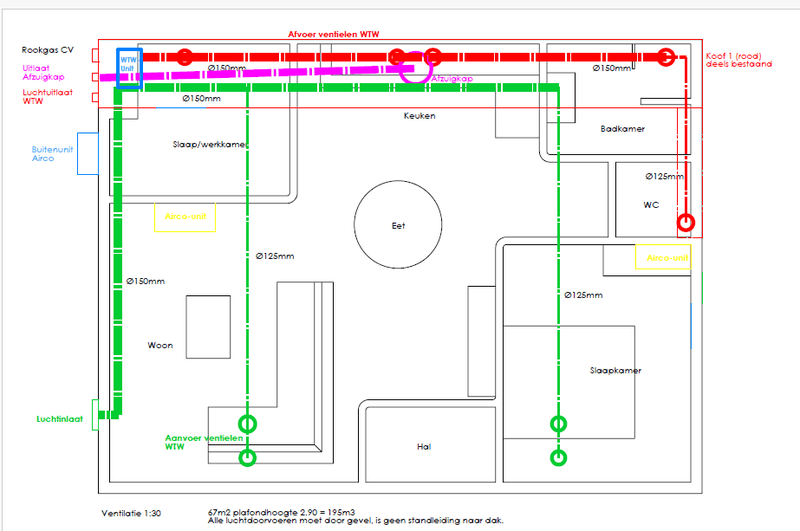

Ik zou alle spiro kanalen via een oud schoorsteenkanaal in het huis laten lopen, zo heb ik 1 centraal punt in huis vanuit waar alle aftakkingen ontstaan:
:strip_exif()/f/image/pxnJFyx2G3br4CXcN0ZdLgVX.png?f=user_large)
Daarmee is het wel een lange afstand, maar in de praktijk moet dit wel lukken gezien ik alle plafonds nog uit ga breken.
Waarom ik voor toevoer in de woonkamer heb gekozen? Dit is eigenlijk vooral gevoelsmatig. Dit om toch iets van mechanische verversing te hebben en niet volledig te rustten op overflow. Mocht het qua overflow toch tegenvallen heb ik in ieder geval een uitgangspunt vanuit waar ik verder kan bouwen.
:strip_exif()/u/104026/862853827422aba77f3c34.gif?f=community)
Misschien een onnozole vraag, ik ben nog niet helemaal thuis hierin, maar zou je niet liever max 30 m3/h bij alle ventielen willen om het geluid, vooral in de slaapkamers, tot een minimum te beperken? Of krijg je dan onevenredig veel meer buizen?:

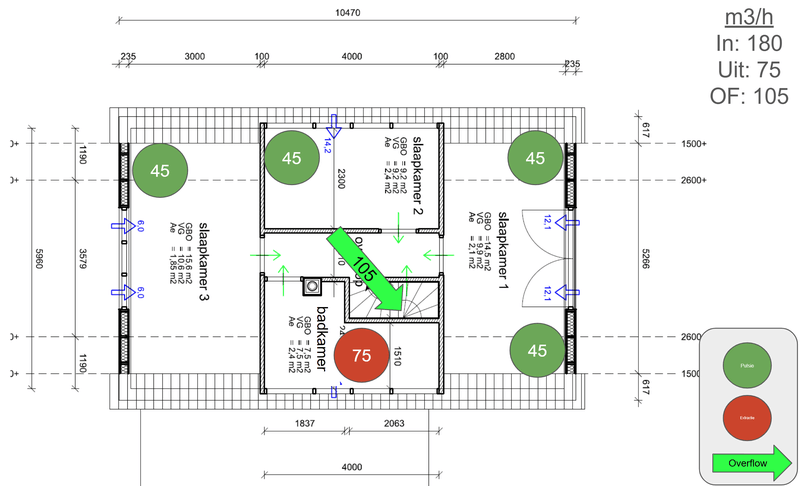

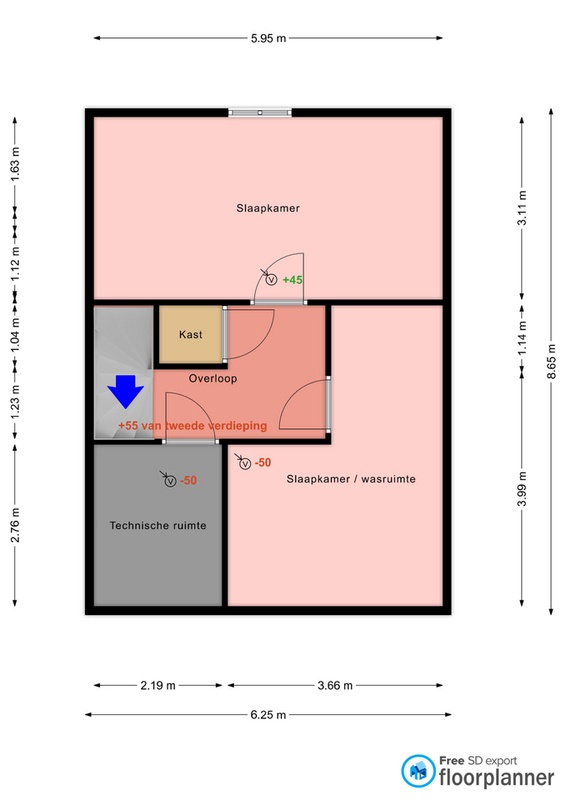

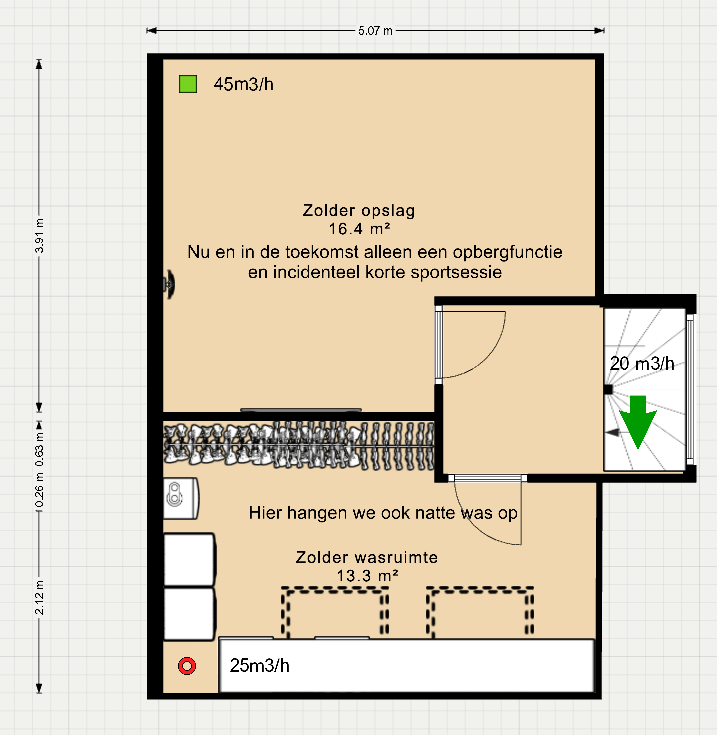

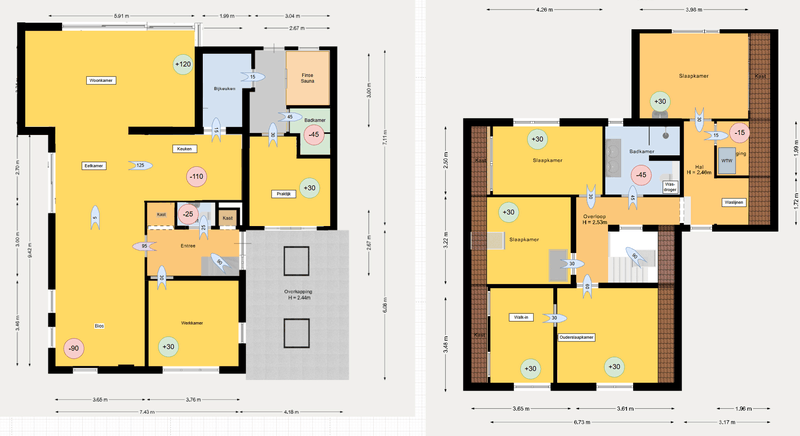

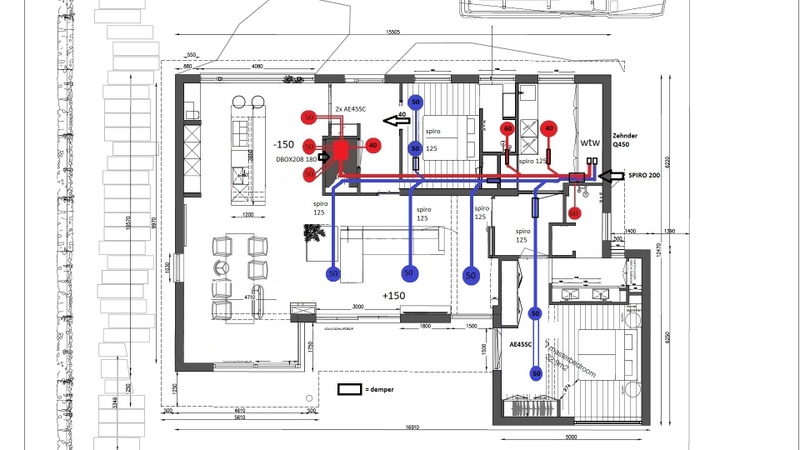

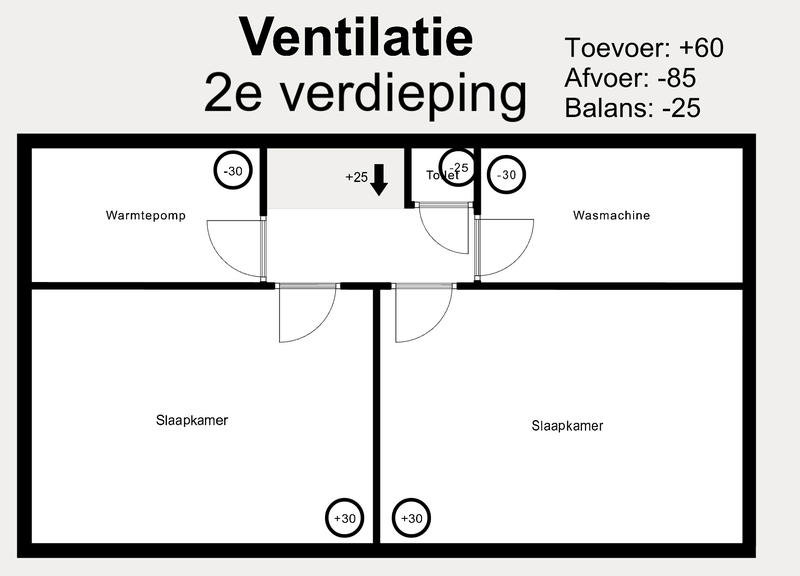

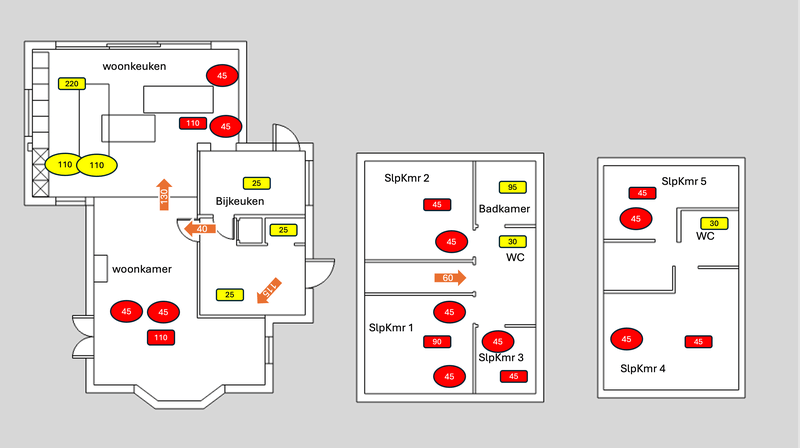

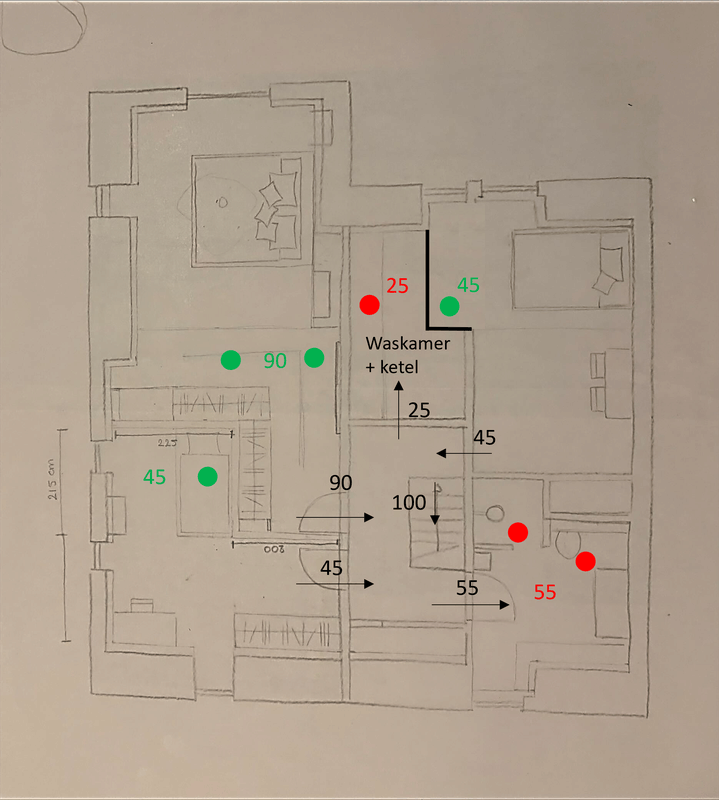

Heb wat aanpassingen gedaan aan mijn ontwerp van vorig jaar en wil nog even een laatste sanity check doen voor ik hem verder uitwerk. Allereerstde balansberekening
[Afbeelding]

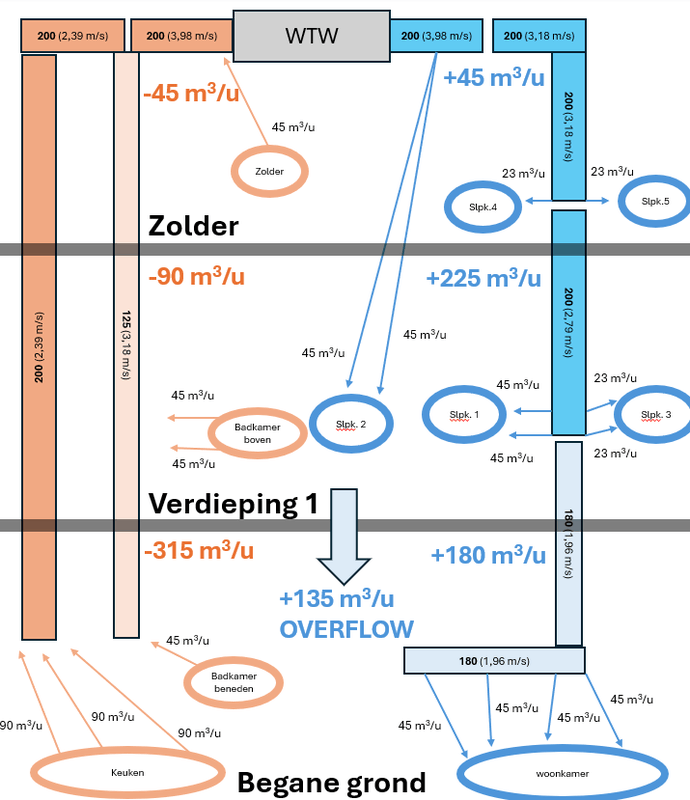

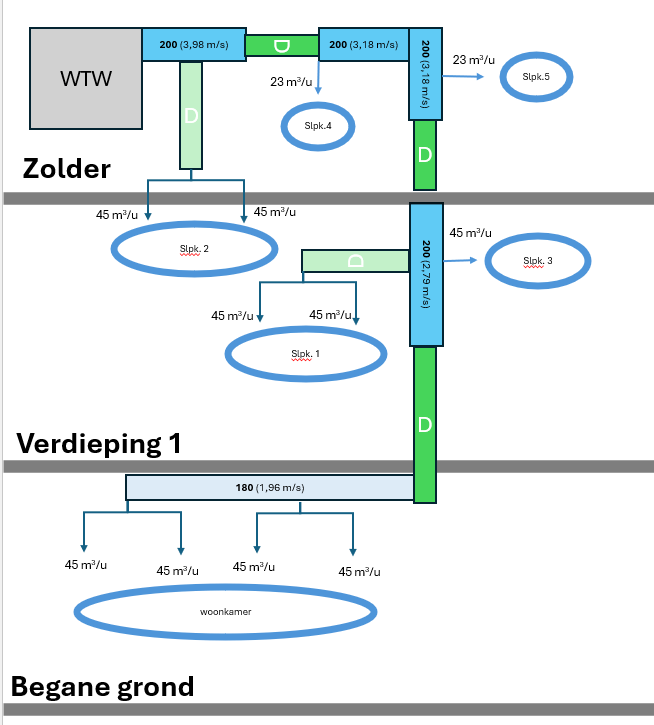

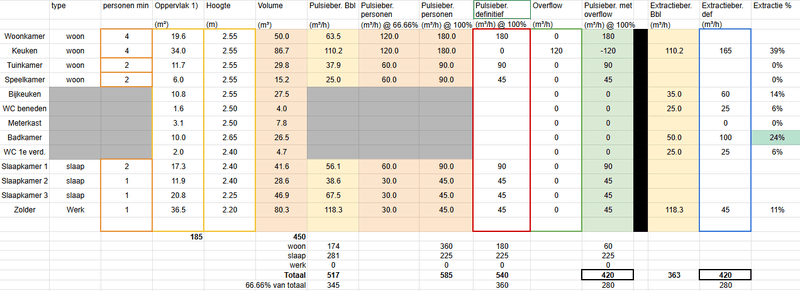

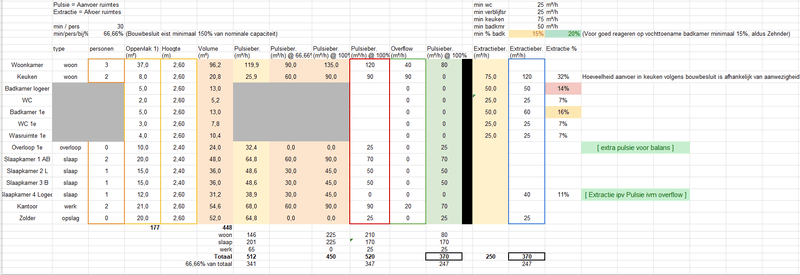

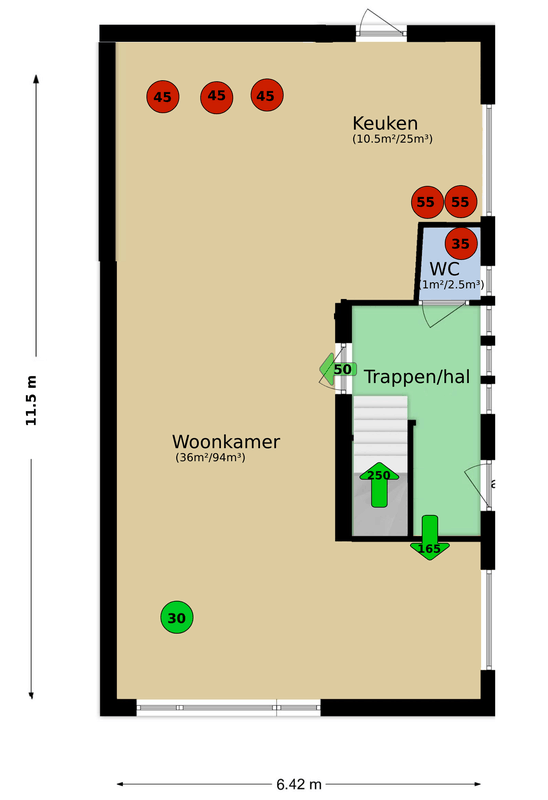

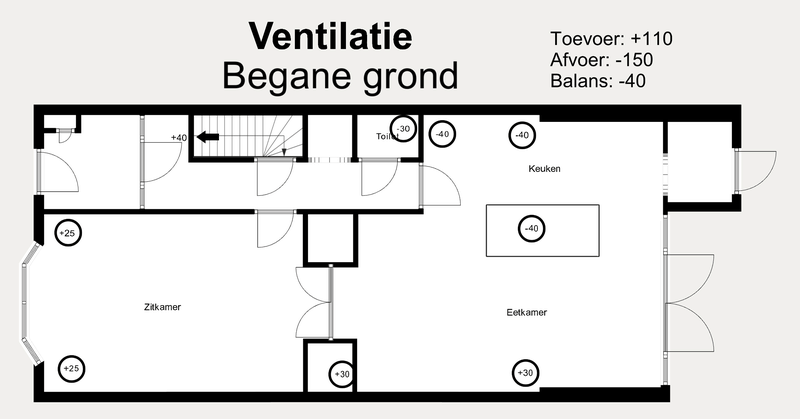

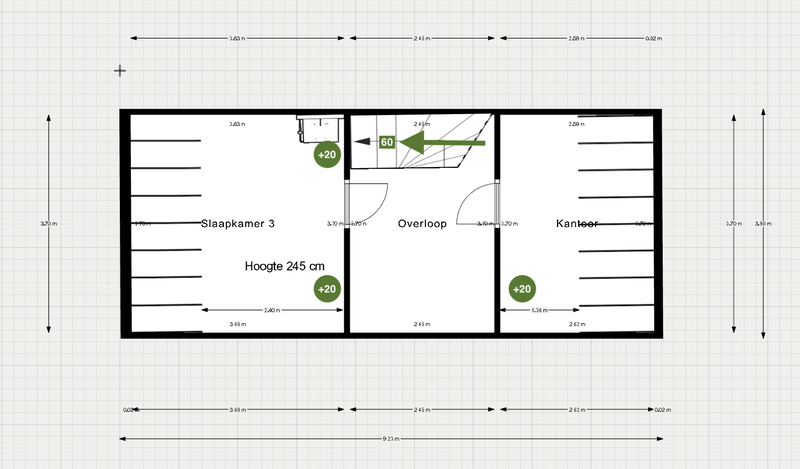

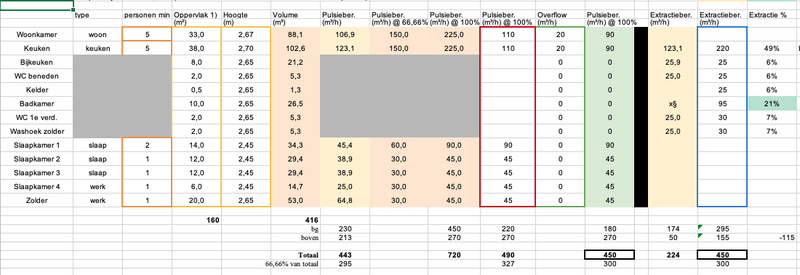

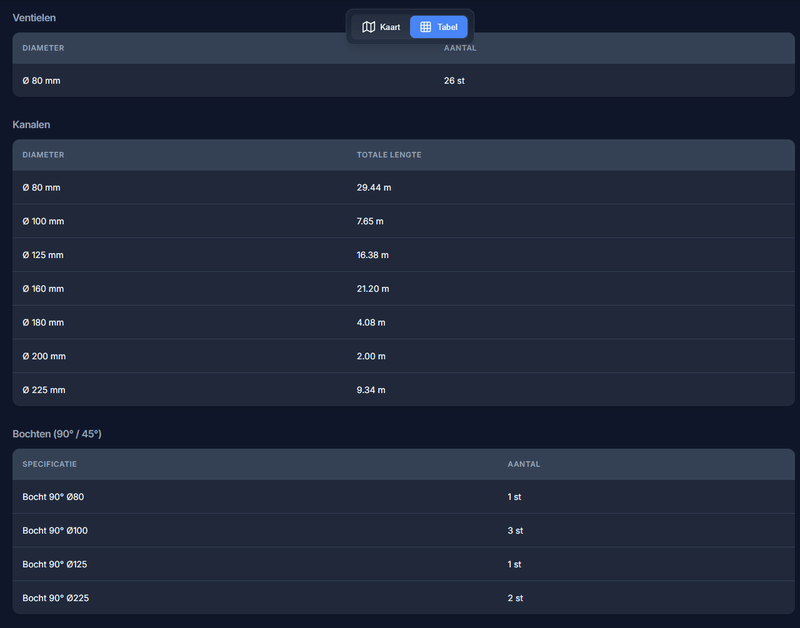

Totaal debiet van 605m³/h, waarvan 390m³/h door pulsie en de overige 35% door overflow. Met de volgende opbouw in ventielen:
[Afbeelding]
[Afbeelding]
[Afbeelding]

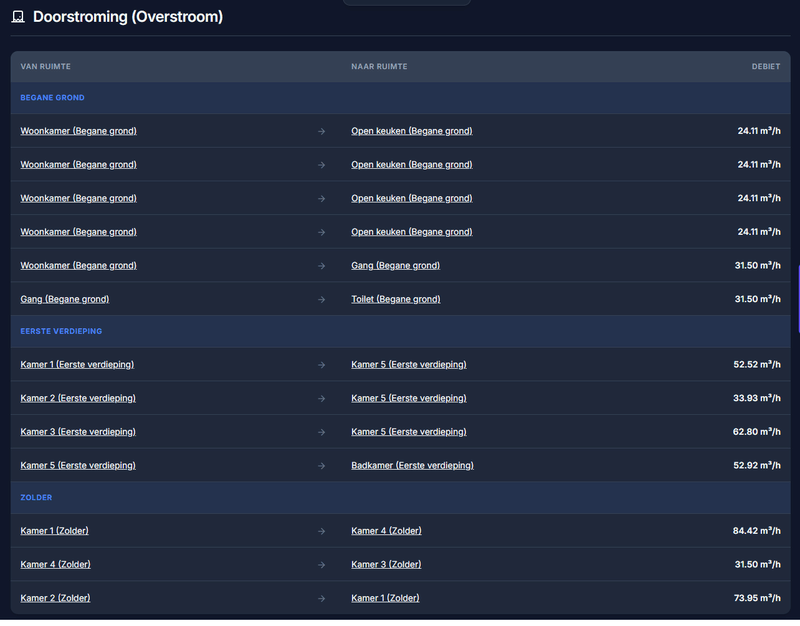

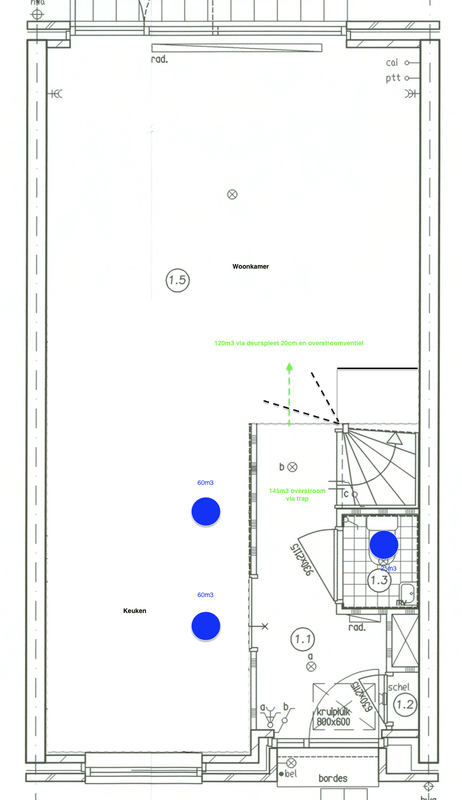

Voor de stroming van de hal naar de woonkamer op de begane grond wil ik een muurrooster plaatsen door het gipswandje waar nu de groene pijl met '165 staat' of wellicht als het mogelijk is zelfs via het plafond erboven. Idealiter met een debiet van 215 zodat theoretisch alle overflow er door kan. Om te beperken dat er veel schone lucht direct onder de deur naar de woonkamer richting de afzuiging in de keuken verdwijnt wil ik de deur zo kierdicht mogelijk maken. Helemaal gaat niet lukken besef ik me, maar hoe dichter die deur hoe meer er via het wandrooster zal stromen is mijn gedachte.
Ben erg benieuwd naar de feedback, het is in ieder geval al een flinke stap ten opzichte van mijn 1e ontwerp
Voor de maat huis kom je wel op een aardig hoog debiet uit. Met hoeveel personen wordt het bewoond? Bijv de zolder kamer en de speelkamer is 90 kuub per kamer mogelijk onnodig veel. 250 kuub die je vanuit de hal in de woonkamer moet krijgen wordt ook wel een uitdaging.:
Heb wat aanpassingen gedaan aan mijn ontwerp van vorig jaar en wil nog even een laatste sanity check doen voor ik hem verder uitwerk. Allereerstde balansberekening
[Afbeelding]
Totaal debiet van 605m³/h, waarvan 390m³/h door pulsie en de overige 35% door overflow. Met de volgende opbouw in ventielen:
[Afbeelding]
[Afbeelding]
[Afbeelding]
Voor de stroming van de hal naar de woonkamer op de begane grond wil ik een muurrooster plaatsen door het gipswandje waar nu de groene pijl met '165 staat' of wellicht als het mogelijk is zelfs via het plafond erboven. Idealiter met een debiet van 215 zodat theoretisch alle overflow er door kan. Om te beperken dat er veel schone lucht direct onder de deur naar de woonkamer richting de afzuiging in de keuken verdwijnt wil ik de deur zo kierdicht mogelijk maken. Helemaal gaat niet lukken besef ik me, maar hoe dichter die deur hoe meer er via het wandrooster zal stromen is mijn gedachte.
Ben erg benieuwd naar de feedback, het is in ieder geval al een flinke stap ten opzichte van mijn 1e ontwerp
:strip_icc():strip_exif()/u/715744/crop566bd109d821f_cropped.jpeg?f=community)

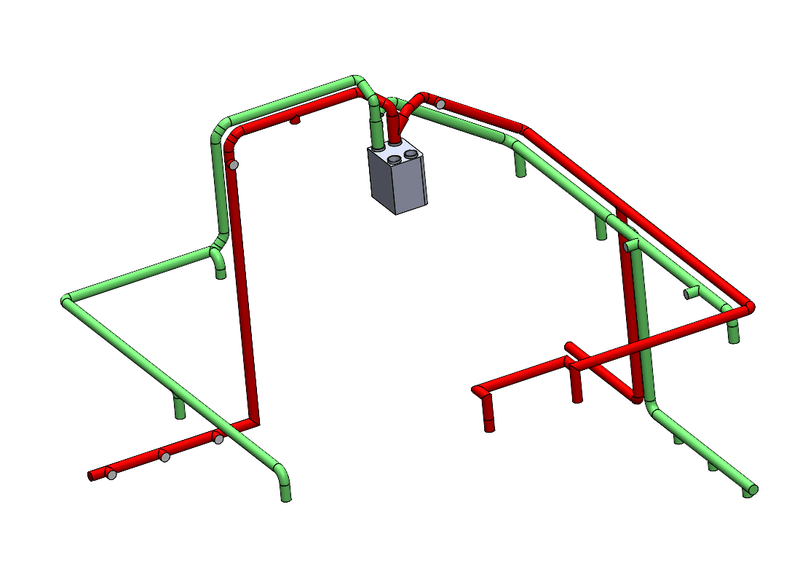

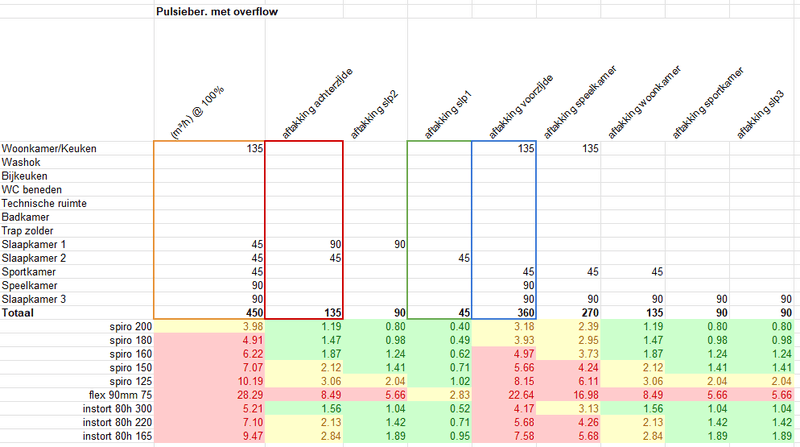

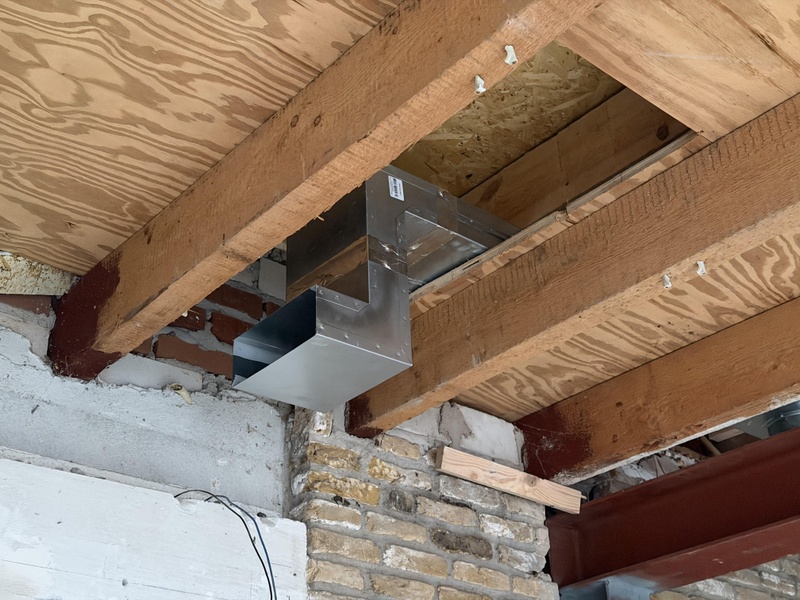

Ik lees al een tijdje mee tijdens de sloopwerkzaamheden van ons historische (geen monument) woon-winkel pand. Een flinke klus: Er is 35 jaar lang geen onderhoud aan gepleegd, we gaan de indeling flink aanpassen. Het pand is dus inmiddels niet veel meer dan steen, hout en glas. We werken momenteel aan de omgevingsvergunning.
Dit topic is een zeer waardevolle bron, en heeft -ook zonder nog iets te vragen- bijgedragen aan ons ontwerp. Dank voor al jullie waardevolle bijdragen tot nu.

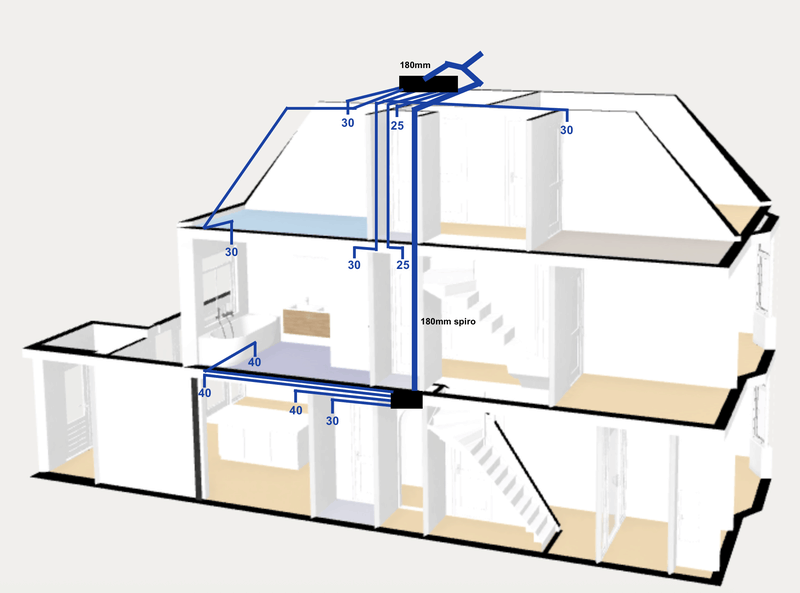

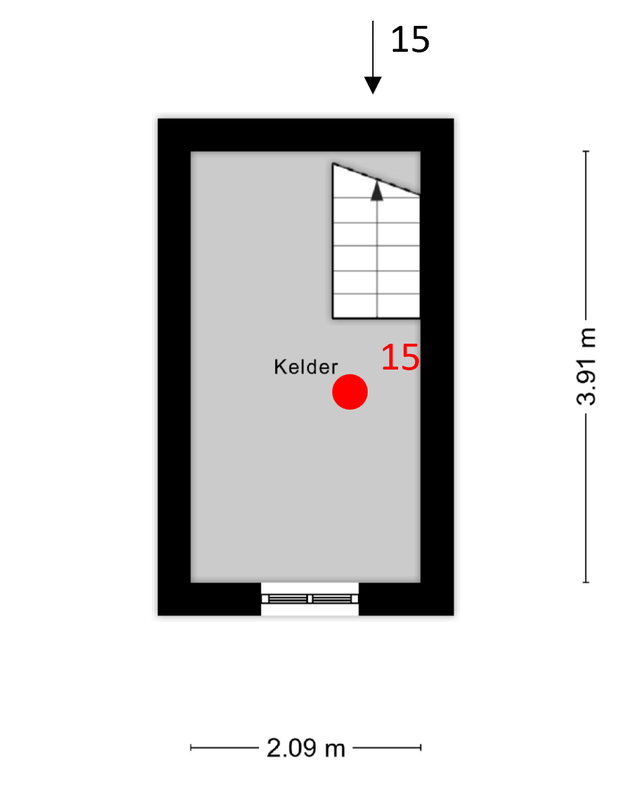

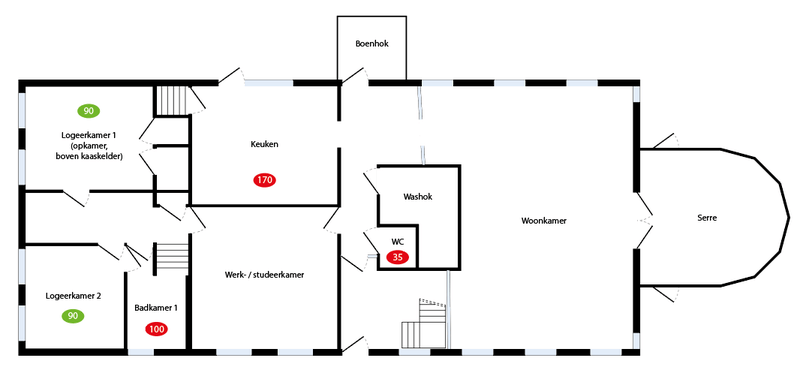

Ontwerpprincipes:
· woon/winkelpand, gesitueerd op een dijk (winkelruimte sluit aan op dijkhoogte), zeer stedelijk gebied.
· +- 260m2 bvo, over 4 verdiepingen
· Ventilatie type D voor de woning, C voor de winkel (buiten scope voor deze post)
· Ontworpen op 4 personen
· WTW op basis van Zhender (Zhender Q450 /Q600?)
· 180mm spiro via een centraal stijgpunt voor aanvoor en afvoer, aftakkingen in spiro of ubbink?
· ontworpen op zo veel mogelijk overflow, en maximale afvoer via de keuken.

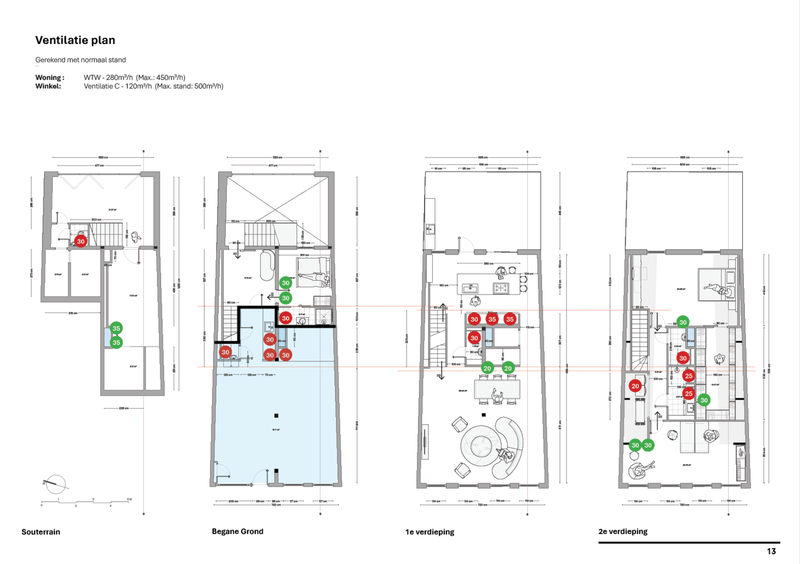

Mijn vragen:/f/image/baKBcFlY44wzNZwIqPGXXrLv.png?f=fotoalbum_large)
/f/image/wT5mxy4EgEJgUUWL5aeZyWRa.png?f=fotoalbum_large)
Ik ben benieuwd naar jullie suggesties! Alvast mijn dank!
Dit topic is een zeer waardevolle bron, en heeft -ook zonder nog iets te vragen- bijgedragen aan ons ontwerp. Dank voor al jullie waardevolle bijdragen tot nu.
Ontwerpprincipes:
· woon/winkelpand, gesitueerd op een dijk (winkelruimte sluit aan op dijkhoogte), zeer stedelijk gebied.
· +- 260m2 bvo, over 4 verdiepingen
· Ventilatie type D voor de woning, C voor de winkel (buiten scope voor deze post)
· Ontworpen op 4 personen
· WTW op basis van Zhender (Zhender Q450 /Q600?)
· 180mm spiro via een centraal stijgpunt voor aanvoor en afvoer, aftakkingen in spiro of ubbink?
· ontworpen op zo veel mogelijk overflow, en maximale afvoer via de keuken.
Mijn vragen:

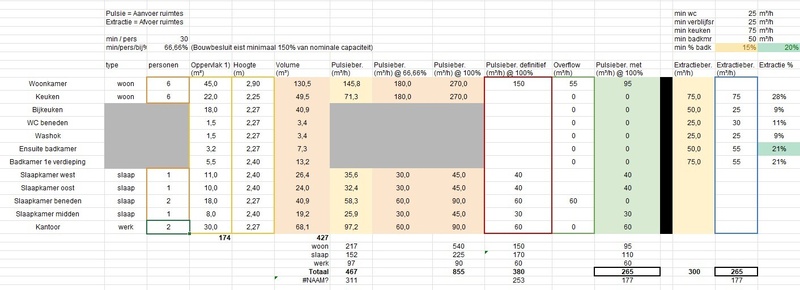

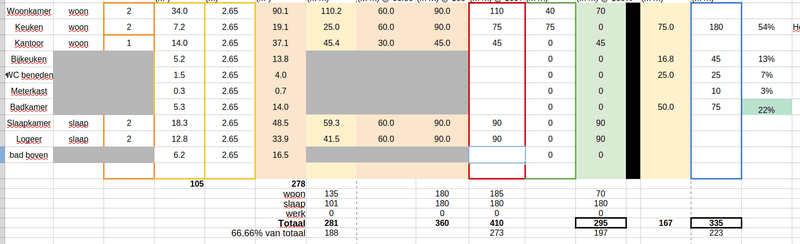

- Ik krijg de nummers in de rekenhulp nog niet rond. Wat doe ik fout?
- De garderobe / berging is gesitueerd in een dijk. Onze ervaring is dat deze ruimte qua tempratuur mooi middeld in de zomer en winter, maar wel regelmatig (te) vochtig is. De vochtigheid wil ik (naast andere maatregelen) aanpakken door verse lucht in te blazen, en zo via de tuinkamer (en entree van de woning) de rest van de woning in te blazen. het voelt nog een beetje als een theoretisch idee, Is dit verstandig? Ik wil ook voorkomen dat de omliggende ruimtes een kelder geur krijgen.
- De badkamer in de gastenkamer (begane grond) zal niet wekelijks worden gebruikt. Kom ik ermee weg om deze ruimte maar 30m³/h af te zuigen? (en te laten optoeren als de ruimte wel gebruikt wordt?)
:strip_exif()/f/image/baKBcFlY44wzNZwIqPGXXrLv.png?f=user_large)
:strip_exif()/f/image/wT5mxy4EgEJgUUWL5aeZyWRa.png?f=user_large)
Ik ben benieuwd naar jullie suggesties! Alvast mijn dank!
:strip_icc():strip_exif()/u/1925566/crop640ad5c0c89cc_cropped.jpg?f=community)
Vrijstaand 1914 | Extra vloer en muurisolatie | Triple glas | WTW: in aanmaak | WP: Nibe F2120-16 + VVM310 met SMO40 + RMU40 | CV wonen: vloerverwarming, slapen: Jaga Strada DHB Hybrid | Solar: Fronius west 7.0kVA | Accu 2x HomeWizard PiB
Vrijstaand 1914 | Extra vloer en muurisolatie | Triple glas | WTW: in aanmaak | WP: Nibe F2120-16 + VVM310 met SMO40 + RMU40 | CV wonen: vloerverwarming, slapen: Jaga Strada DHB Hybrid | Solar: Fronius west 7.0kVA | Accu 2x HomeWizard PiB

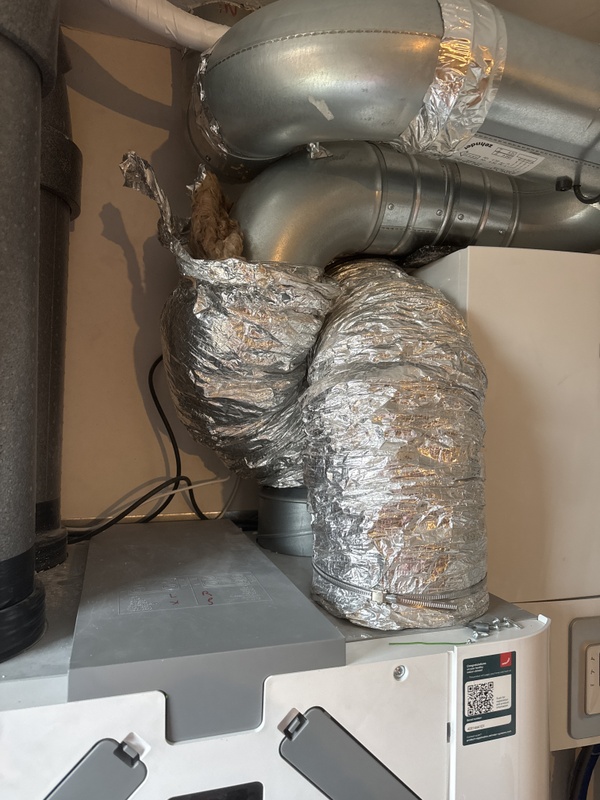

Ook mijn HRU 400 maakt nu weer een ongelooflijke herrie. Eerder zijn beide motoren al onder garantie vervangen, De HRU 400 draait nu 3 jaar in onze nieuwbouwwoning en we zijn aan de 3e onderhoudsbeurt toe omdat we Storing 3 "afvoerventilator kan ventilatievraag niet halen" krijgen en er weer iets stuk is aan het apparaat.
Kort gezegd kan de HRU 400 dan ook niemand aanbevelen. De eerder genoemde IC2 meldingen maken het aanpassen van de instellingen tot een ergernis en worden inmiddels ook afgewisseld met een "failure response for https://itho-tussenlaag.bettywebblocks.com" melding. Kortom, de software s om te janken
Verder ook dezelfde ervaring met de servicedesk van Itho: We helpen geen particulieren, wat een ongelofelijk slechte dienstverlening !

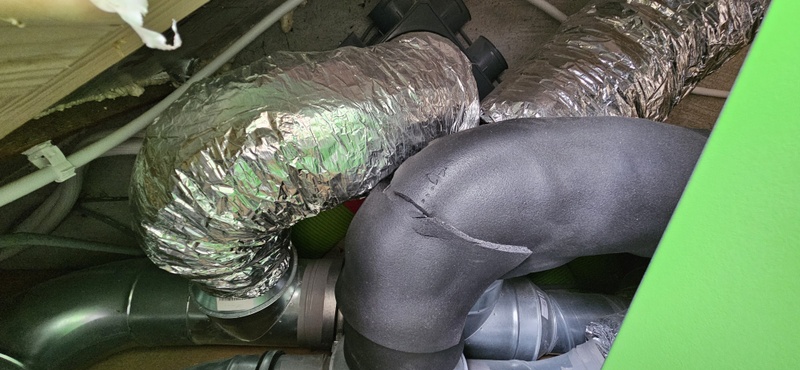

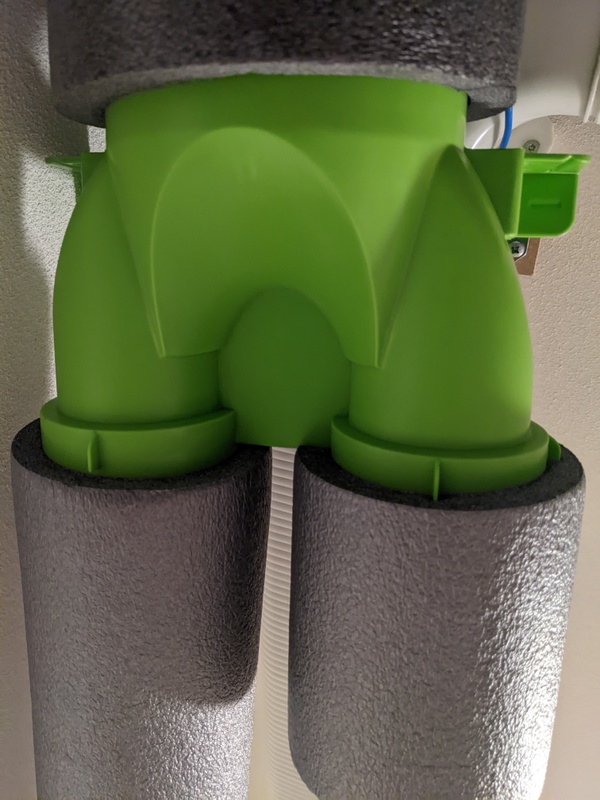

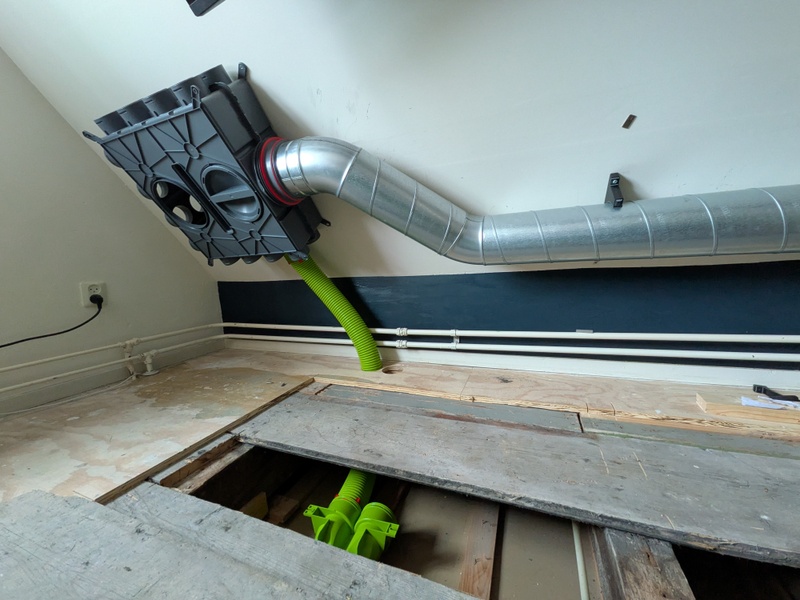

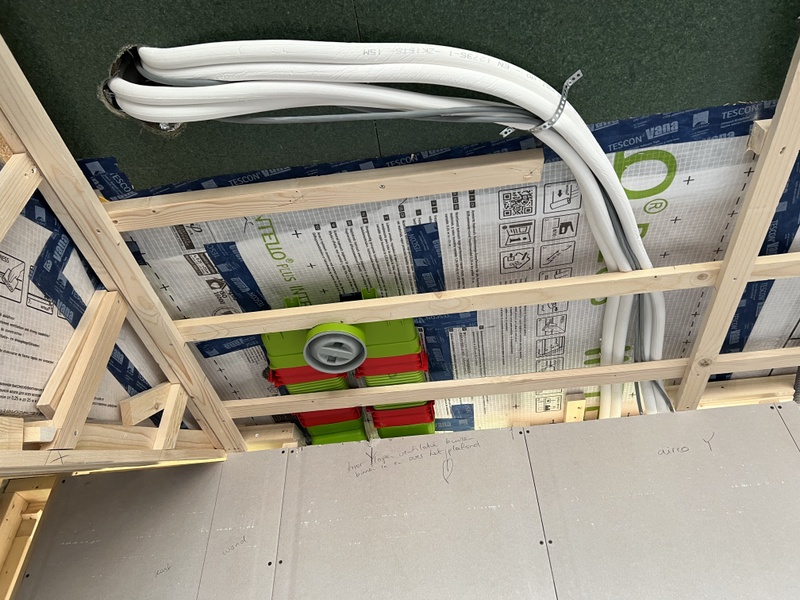

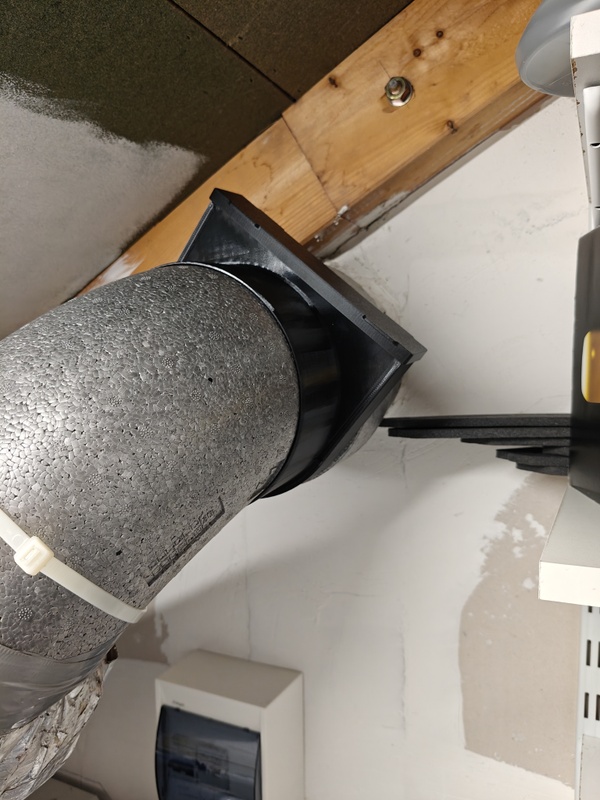

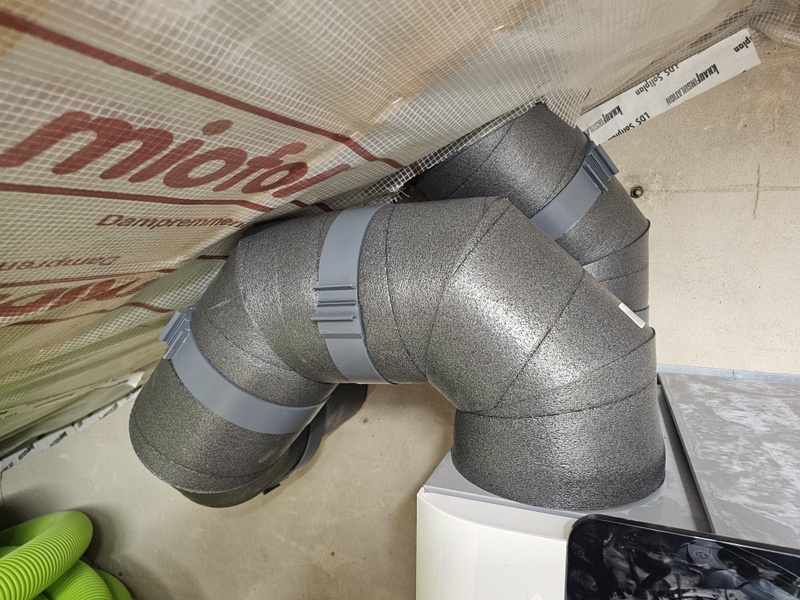

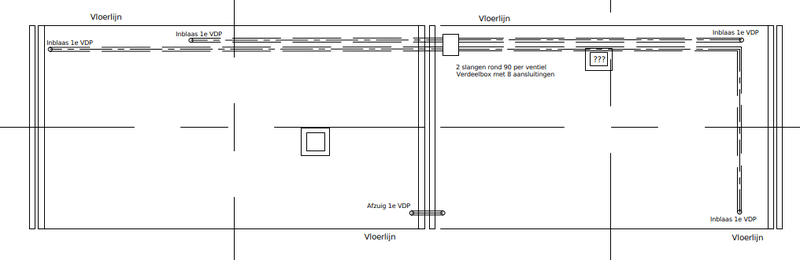

waarom twee buizen? Easyflex Renson lepelhoek pas ik hier toe in het haltoilet en de achterliggende douche/badkamer (middels een 45graden T-stuk). Beide ruimtes hebben maar een minimaal verlaagd plafond. Het ovaalvormige vlakkanaal heeft omgerekend een diameter van net iets meer dan 90mm.

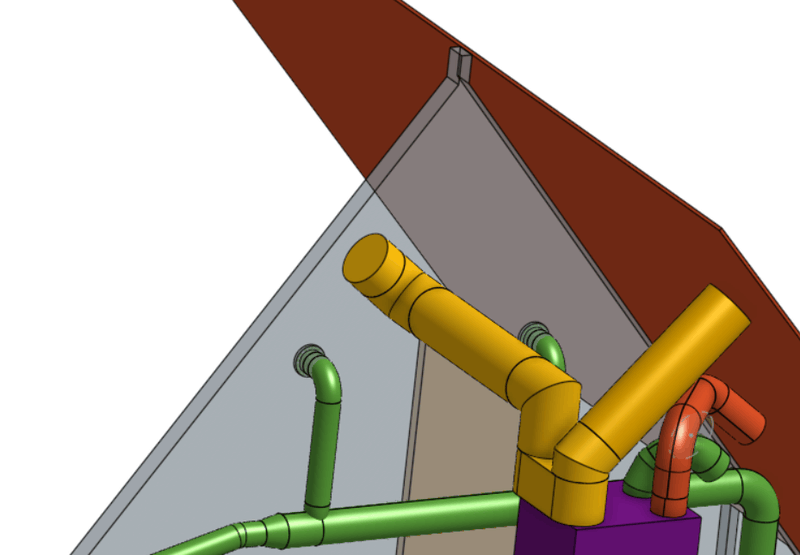

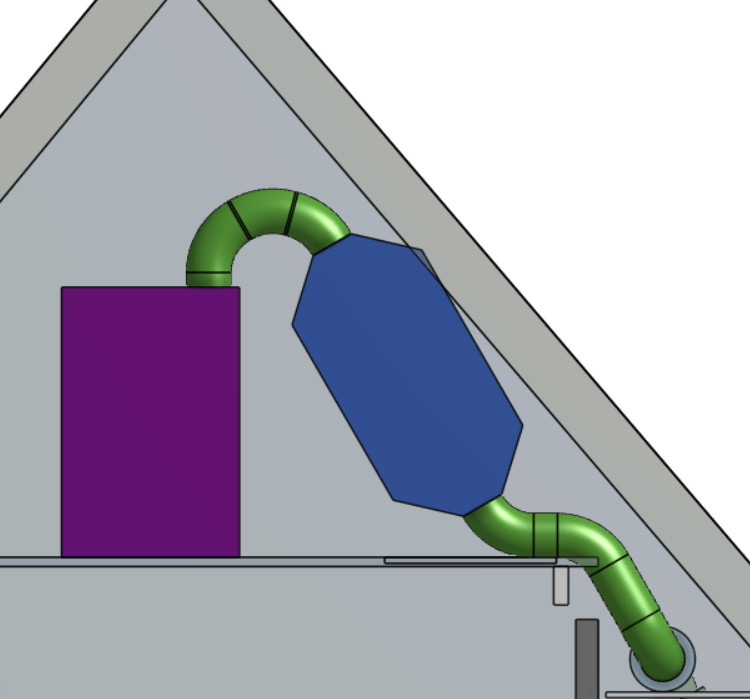

:strip_exif()/f/image/EjqXVhrm6UJjKapHCElu2rkW.png?f=user_large)

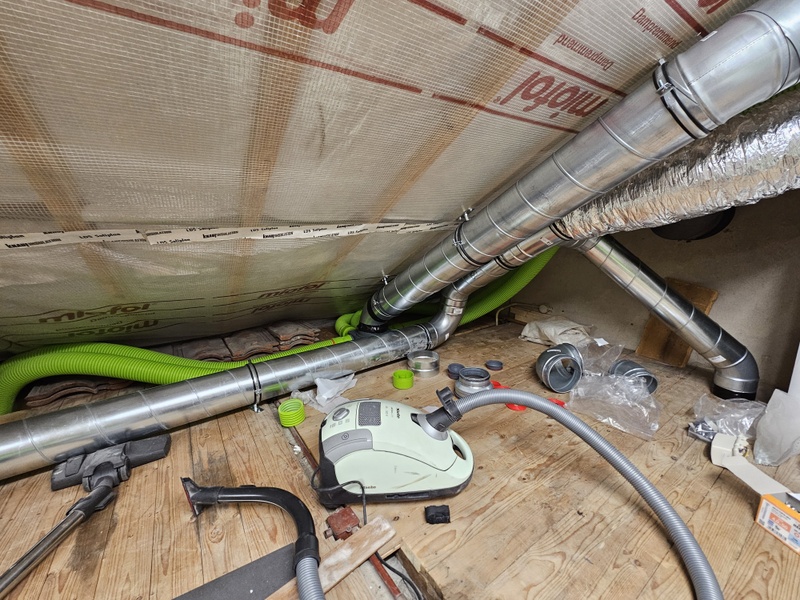

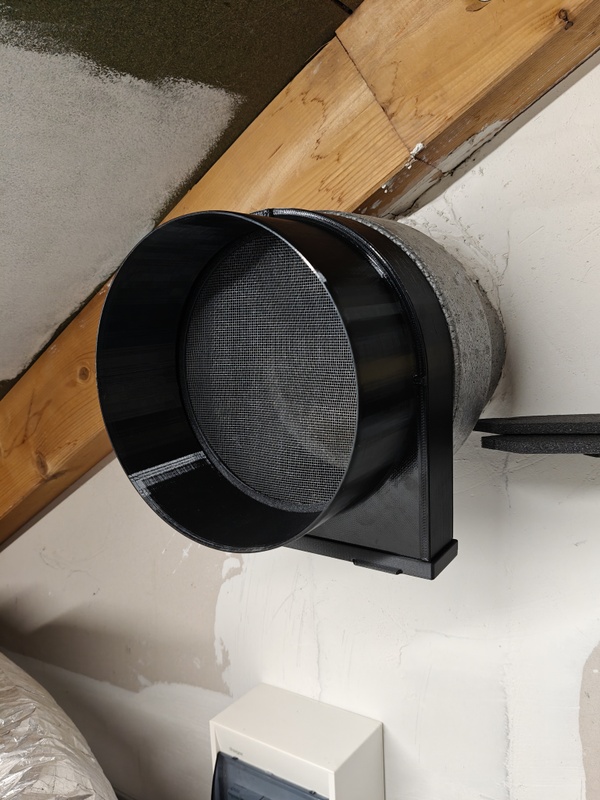

De enige behoorlijke uitdaging wordt het wel zodra je door een muur moet gaan boren dat moet ik er wel eerlijk bij vertellen. Mexco 65mm diamantboor aan beide einden en ik heb indertijd een geleider gemaakt om het overgebleven middendeel ook uit te boren door de gaten links/rechts op te vullen met ronde meubelpoten van de Praxis die een diameter van 64mm hebben ten behoeve van tegendruk op de diamantboor. Moest ze zelfs een beetje bijschuren door ze middels een bout op de boormachine te zetten en dan op een laag schuurpapier. Lang verhaal, video kan geen kwaad, heb ik niet
https://www.praxis.nl/ijz...4x8cm-beuken-fsc/10124041
:no_upscale():strip_icc():strip_exif()/f/image/AaiiZup0tOXp3pWaq8I6nNdM.jpg?f=user_large)
[ Voor 49% gewijzigd door nl2dav op 28-02-2026 02:56 ]
Q350 ERV+ComfoClime24 Ubbink aerfoam / Air Excellent & Renson Easyflex
:strip_icc():strip_exif()/u/638085/crop699963a42edbb_cropped.jpg?f=community)
Hoe ben je bij de keuze voor de Orcon unit uitgekomen? Kun je iets zeggen over de oppervlakte van je huis en de flow die je doet met de unit?:

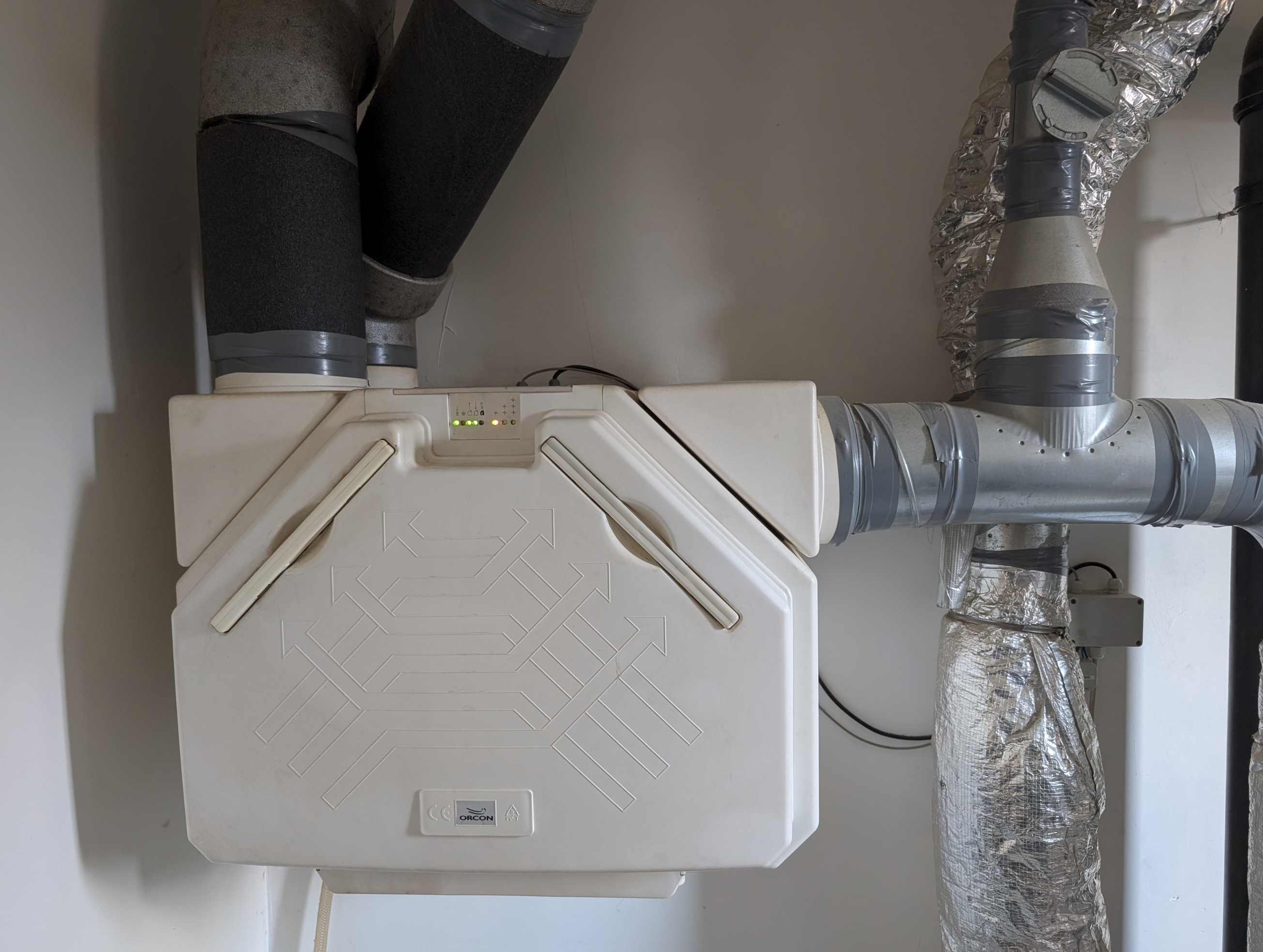

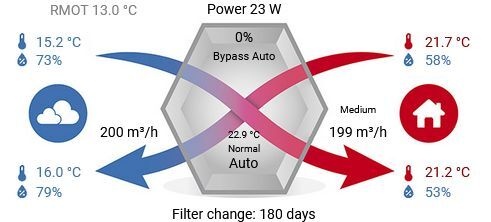

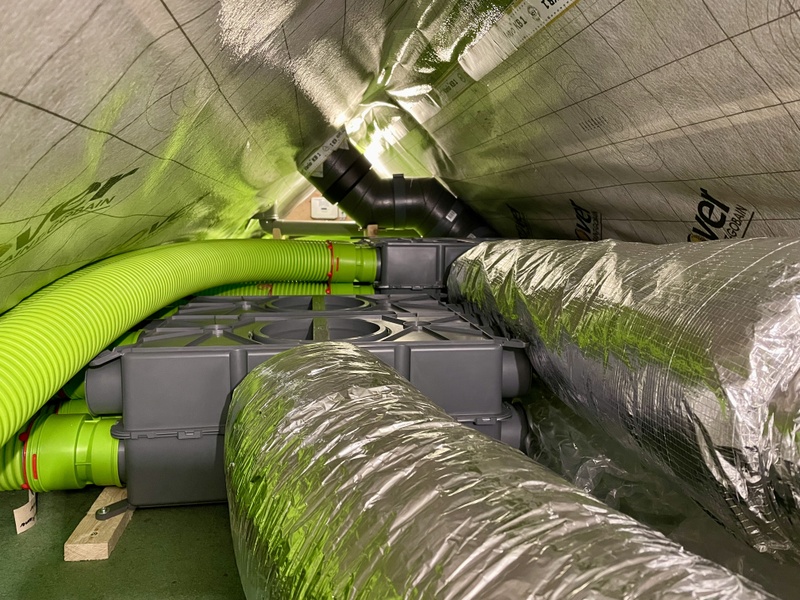

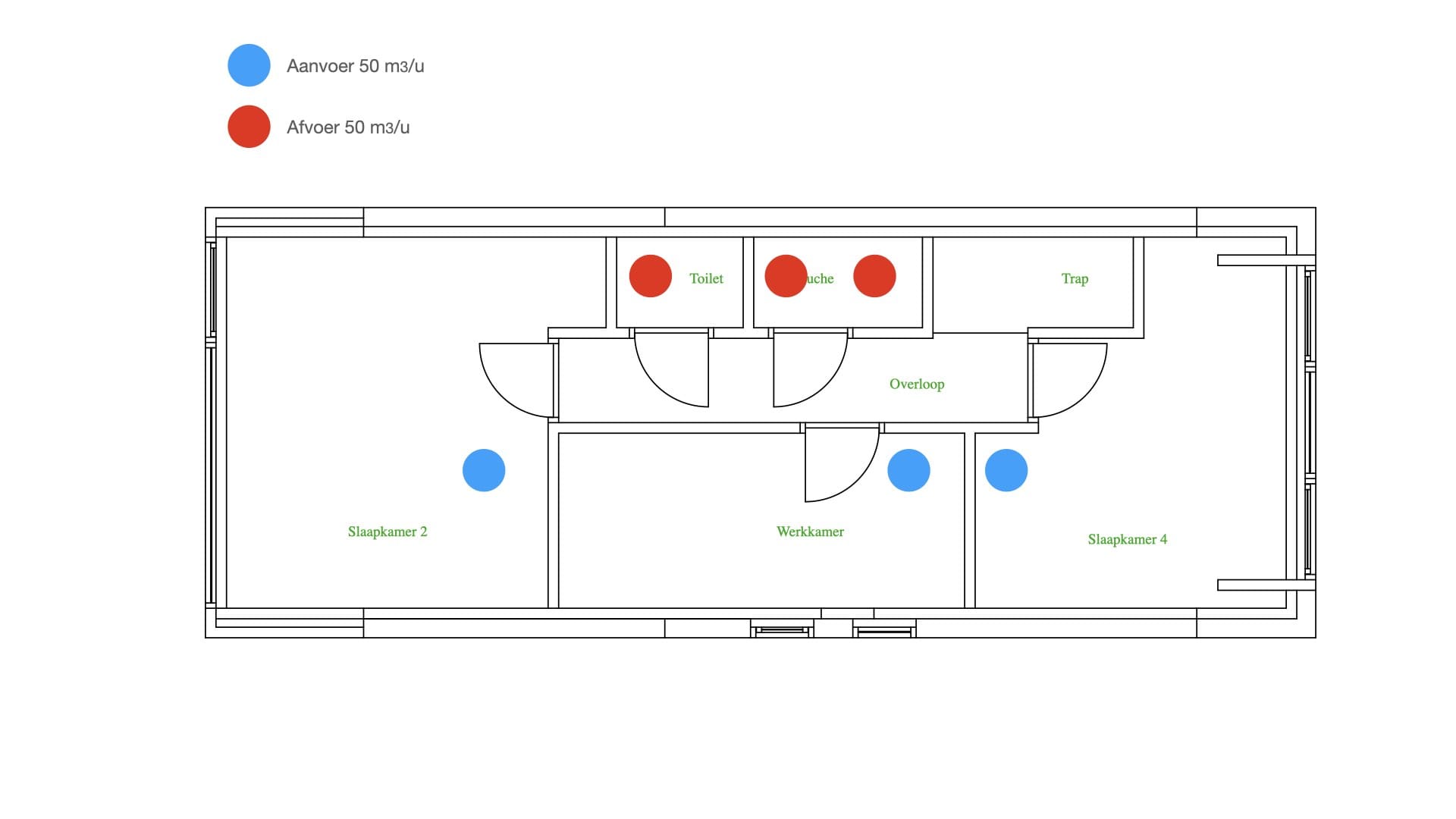

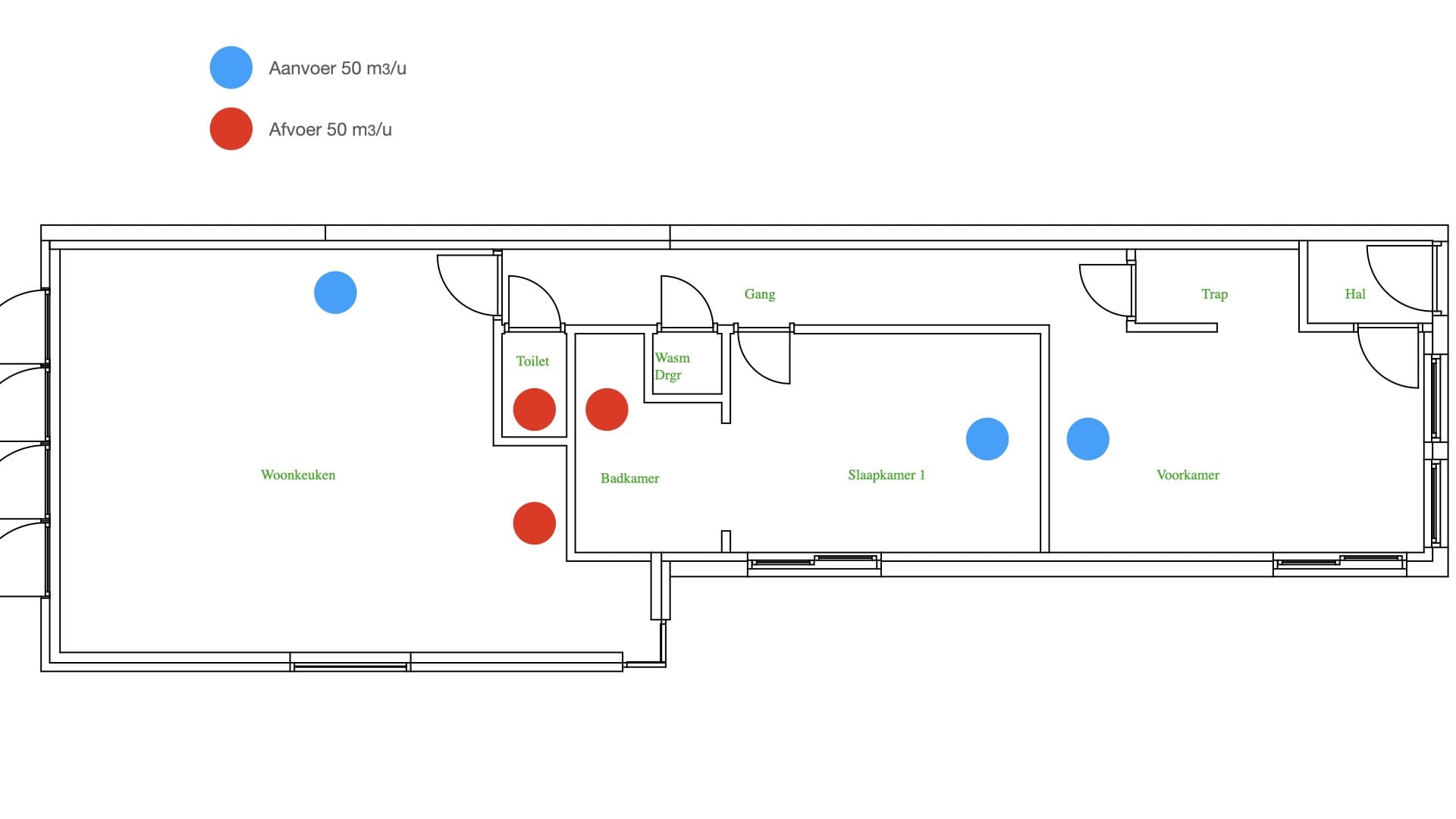

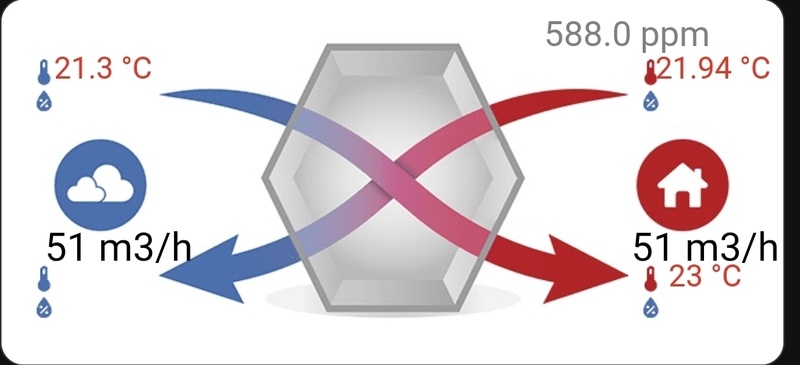

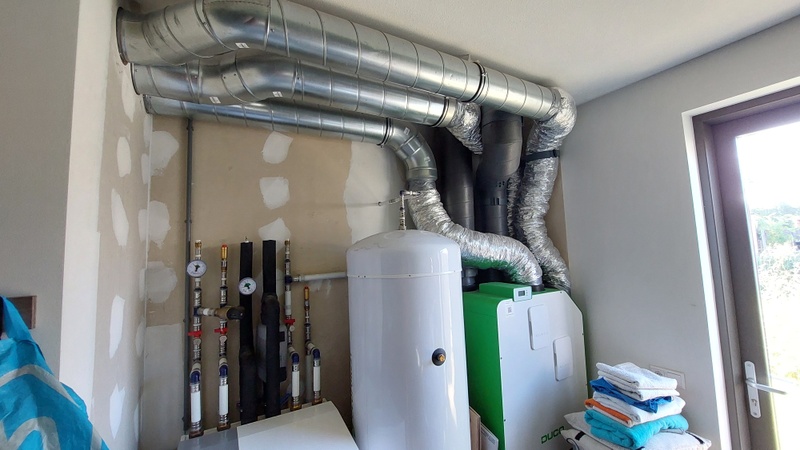

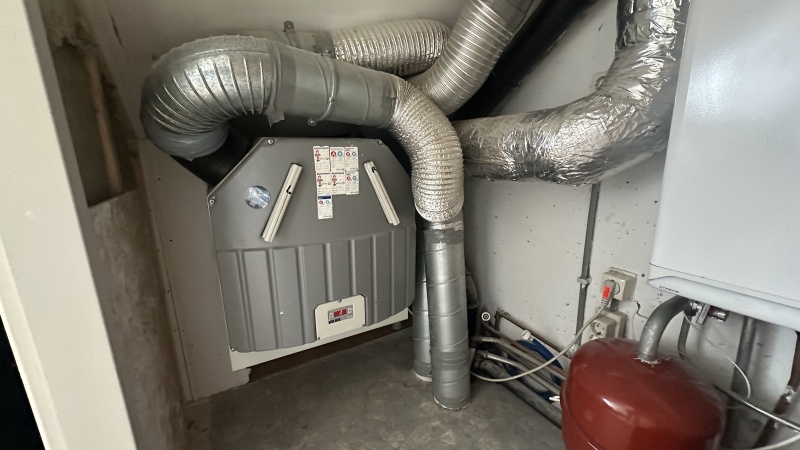

Hier ook mijn ventilatie-avontuurtje even showen:Een Orcon WTW unit op de plek van de CV ketel die in het trapgat inblaast en afzuigt via bestaande kanalen uit keuken, badkamer en toilet.
[Afbeelding] [Afbeelding] [Afbeelding]
Woonkamer wordt doorstroomd via de keuken-afzuig, slaapkamers hebben DIY mixfan voor WTW zonder kanalen .
De woonkamer heeft ook nog een Vents Micra 100 decentrale WTW die nu werkloos (en dus eindelijk stil) is behalve bij veel bezoek.
Dit ter vervanging van een Type C ventilatiesysteem.
Ervaring na twee weken: WAF++, geen koude trek tijdens het douchen, betere nachtrust door geen geluiden door het rooster en betere luchtkwaliteit in het hele huis.
De mixfans moet ik nog tunen maar zelfs met de eerste versie software komt het in de slaapkamer niet meer boven de 1000 ppm uit (dat was, afhankelijk van het weer, 1200-2000 ppm zonder open raam).
Nu nog even twijfelen over een aftermarket enthalpiewisselaar.
www.steenbreek.nl
Bedankt voor de tip en uitgebreide uitleg erbij. Ik ga dit ook overwegen.:
[...]
waarom twee buizen? Easyflex Renson lepelhoek pas ik hier toe in het haltoilet en de achterliggende douche/badkamer (middels een haaks T-stuk). Beide ruimtes hebben maar een minimaal verlaagd plafond. Het ovaalvormige vlakkanaal heeft omgerekend een diameter van net iets meer dan 90mm.
[Afbeelding]
[Afbeelding]
De enige behoorlijke uitdaging wordt het wel zodra je door een muur moet gaan boren dat moet ik er wel eerlijk bij vertellen. Mexco 65mm diamantboor aan beide einden en ik heb indertijd een geleider gemaakt om het overgebleven middendeel ook uit te boren door de gaten links/rechts op te vullen met ronde meubelpoten van de Praxis die een diameter van 64mm hebben ten behoeve van tegendruk op de diamantboor. Moest ze zelfs een beetje bijschuren door ze middels een bout op de boormachine te zetten en dan op een laag schuurpapier. Lang verhaal, video kan geen kwaad, heb ik niet
https://www.praxis.nl/ijz...4x8cm-beuken-fsc/10124041
[Afbeelding]
Hartelijk dank!
Vrijstaand 1914 | Extra vloer en muurisolatie | Triple glas | WTW: in aanmaak | WP: Nibe F2120-16 + VVM310 met SMO40 + RMU40 | CV wonen: vloerverwarming, slapen: Jaga Strada DHB Hybrid | Solar: Fronius west 7.0kVA | Accu 2x HomeWizard PiB
alright.. Mocht je het gaan doen en ook door een muur moeten dan moet je niet te krap zitten aan de uiteinden van de ovaal, ik heb met een vijl achteraf een beetje breder mogen vijlen
En als ik het nog een keer zou mogen gaan doen dan zou ik een reciprozaag met steen reciprozaagblad nemen denk ik om het smalle stenen tussendeel eruit te zagen, scheelt een hoop gedoe.
En als ik het nog een keer zou mogen gaan doen dan zou ik een reciprozaag met steen reciprozaagblad nemen denk ik om het smalle stenen tussendeel eruit te zagen, scheelt een hoop gedoe.
Q350 ERV+ComfoClime24 Ubbink aerfoam / Air Excellent & Renson Easyflex
Nog aanvullingen en/of aanscherpingen op mijn plan:
Allereerst dank aan iedereen voor alle informatie in dit mooie topic, erg waardevol! Graag laat ik jullie expertise los op mijn ontwerp. Adviezen / suggesties ter verbetering
Ontwerpprincipes
· Voorbereid op 4 personen met een basisdebiet van 45 m3/h pp.
· Op basis van Ubbink Air Excellent AE48C met 125mm ventielen, 2 buizen per ventiel.
· Omdat ik de overflow van de bovenverdieping niet mooi in de woonkamer kan toepassen (stroomt direct de keuken in) laat ik deze naar de aanbouw stromen en daar afzuigen.
· Beneden staat een trapkast met wasmachine, daarom 1x30 extra ingetekend

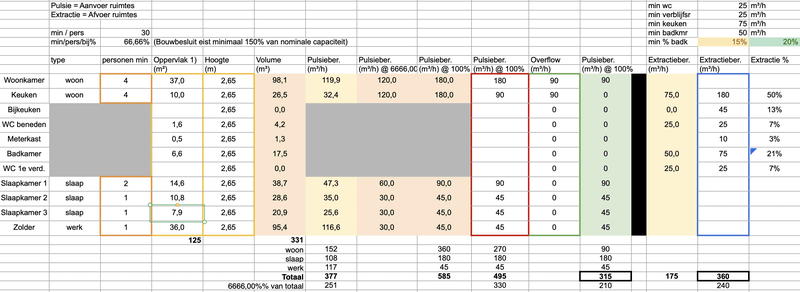

Vragen hierbij:Hieronder de rekensheet en de plattegronden:
- Alle ventielen aangesloten op 2 buizen om de luchtsnelheid < 1.5 m/s te houden, uitgezonderd WC en trapkast. Daar zit ik op 1.89 m/s op 100% > lijkt me prima. Of beter van niet?
- In de badkamer kom ik op 2.34 m/s op 100% met 1 ventiel > lijkt me ook prima. Of beter van niet?
- Twijfel nog over 45m3/h extra pulsie (en extractie) in de woonkamer. Wel of niet doen?
- Kantoor is berekend op 2 personen. Ik werk 2 dagen thuis en mijn vrouw ook, soms tegelijk, soms alleen. Is 90m3/h hier goed of te veel?
- De WTW-unit plaats ik op de vliering boven de hoofdslaapkamer op de muur of grond. Bovenverdieping is opgetrokken in HSB. Is dat handig qua geluidsoverdracht?
- Totaal debiet voor het hele huis is 360 m3/h. Welke WTW-capaciteit past hier goed bij? Max 450m3/h genoeg?
[Afbeelding]
[Afbeelding]
[Afbeelding]
? Als het allemaal klopt hoor ik het ook graag maar dat zal vast niet
@lst128
Die 2 buizen met hogere luchtsnelheid, hoe lang zijn die? Luchtsnelheid (=drukval/meter) x lengte is totale weerstand. Als dat flinke lengtes zijn dan zou ik dat heroverwegen.
Extra pulsie in de woonkamer, als je twijfelt kun je altijd aanleggen en alle ventielen in de woonkamer verder knijpen. Maar, als je voor 4 personen ontwerpt dan is dit al genoeg.
1 ventiel per persoon zou moeten kunnen op de werkkamer. Je kunt altijd nog 10-20 m3/h erbij snoepen als het moet.
De installatiehandleiding geeft aan waar je aan moet voldoen voor montage. Of daarvan afwijken slim is, is lastig te zeggen.
450 > 360 dus die voldoet. Of wou je de 600 kopen?
beetje overkill natuurlijk .
Die 2 buizen met hogere luchtsnelheid, hoe lang zijn die? Luchtsnelheid (=drukval/meter) x lengte is totale weerstand. Als dat flinke lengtes zijn dan zou ik dat heroverwegen.
Extra pulsie in de woonkamer, als je twijfelt kun je altijd aanleggen en alle ventielen in de woonkamer verder knijpen. Maar, als je voor 4 personen ontwerpt dan is dit al genoeg.
1 ventiel per persoon zou moeten kunnen op de werkkamer. Je kunt altijd nog 10-20 m3/h erbij snoepen als het moet.
De installatiehandleiding geeft aan waar je aan moet voldoen voor montage. Of daarvan afwijken slim is, is lastig te zeggen.
450 > 360 dus die voldoet. Of wou je de 600 kopen?
beetje overkill natuurlijk .
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV
@P5ycho Dank voor je reactie! Nog twee dingen om het compleet te maken hieronder
Die 2 buizen met hogere luchtsnelheid, hoe lang zijn die? Luchtsnelheid (=drukval/meter) x lengte is totale weerstand. Als dat flinke lengtes zijn dan zou ik dat heroverwegen.
Extra pulsie in de woonkamer, als je twijfelt kun je altijd aanleggen en alle ventielen in de woonkamer verder knijpen. Maar, als je voor 4 personen ontwerpt dan is dit al genoeg.
Ontwerp is idd voor 4 personen.
-> Checkvraag; heb nu 135 pulsie / extractie in de woonkamer, als ik ontwerp op 45 per persoon heb ik eigenlijk 4*45 =180 nodig toch?
Die 2 buizen met hogere luchtsnelheid, hoe lang zijn die? Luchtsnelheid (=drukval/meter) x lengte is totale weerstand. Als dat flinke lengtes zijn dan zou ik dat heroverwegen.
- De 1.89 m3/s is ongeveer 7,5 - 10 meter buislengte (van zolder naar toilet beneden), hoe minder buizen ik naar beneden hoef te voeren hoe beter want het is een beetje knutselen met de ruimte (renovatie)
- De 2.34 m3/s is 5 meter buislengte, die loopt over de zoler naar de badkamer dus een extra buis is ook zo gelegd, daar is ruimte zat
Extra pulsie in de woonkamer, als je twijfelt kun je altijd aanleggen en alle ventielen in de woonkamer verder knijpen. Maar, als je voor 4 personen ontwerpt dan is dit al genoeg.
Ontwerp is idd voor 4 personen.
-> Checkvraag; heb nu 135 pulsie / extractie in de woonkamer, als ik ontwerp op 45 per persoon heb ik eigenlijk 4*45 =180 nodig toch?
Ja het is een rot apparaat.:
[...]
Ook mijn HRU 400 maakt nu weer een ongelooflijke herrie. Eerder zijn beide motoren al onder garantie vervangen, De HRU 400 draait nu 3 jaar in onze nieuwbouwwoning en we zijn aan de 3e onderhoudsbeurt toe omdat we Storing 3 "afvoerventilator kan ventilatievraag niet halen" krijgen en er weer iets stuk is aan het apparaat.
Kort gezegd kan de HRU 400 dan ook niemand aanbevelen. De eerder genoemde IC2 meldingen maken het aanpassen van de instellingen tot een ergernis en worden inmiddels ook afgewisseld met een "failure response for https://itho-tussenlaag.bettywebblocks.com" melding. Kortom, de software s om te janken
Verder ook dezelfde ervaring met de servicedesk van Itho: We helpen geen particulieren, wat een ongelofelijk slechte dienstverlening !

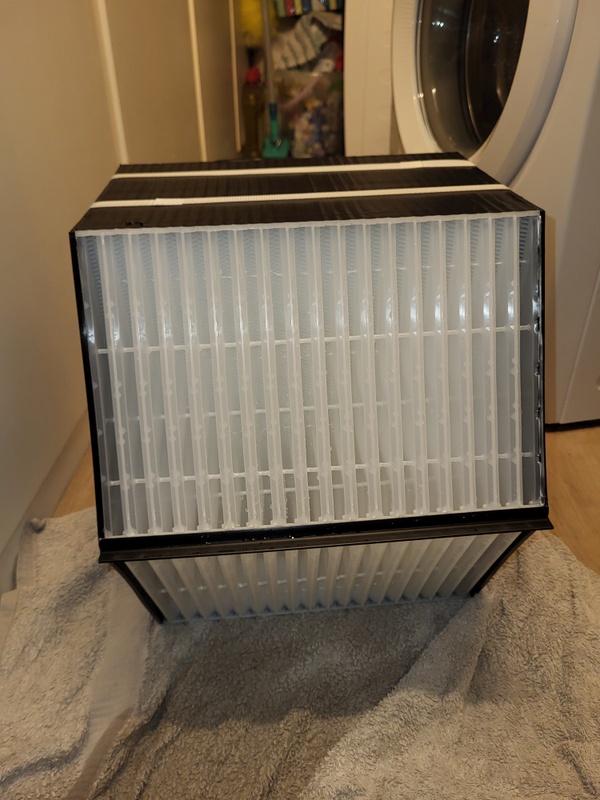

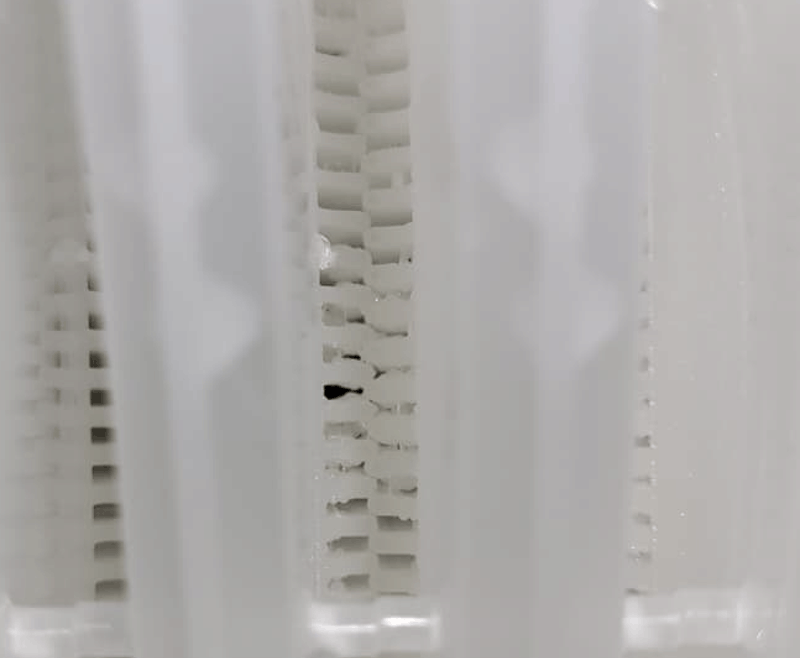

Ik vraag me ook af hoe m'n warmtewisselaar eruit ziet nu na twee jaar. De afsluiting van de filters is ook niet zo best.

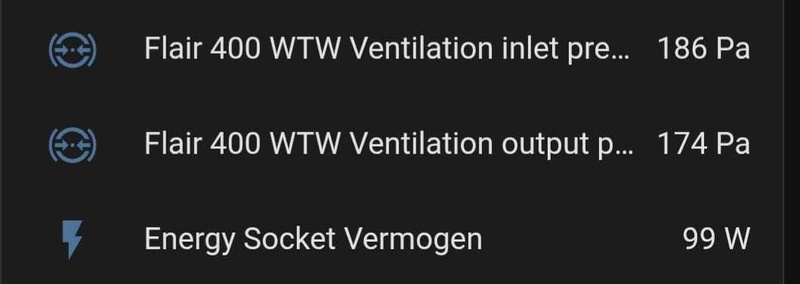

Om verbinding te maken, probeer het eens zonder een wifi verbinding te hebben met je router, dus wel wifi aan, anders kan het niet, maar even "automatisch verbinden" uitzetten voor je thuisnetwerk (Android, iOs geen idee).
Ik zou de ubbink calculator gebruiken om te kijken of die 2 buizen nu het pad met de hoogste weerstand zijn. Luchtsnelheid zegt niet alles namelijk.:
@P5ycho Dank voor je reactie! Nog twee dingen om het compleet te maken hieronder
Die 2 buizen met hogere luchtsnelheid, hoe lang zijn die? Luchtsnelheid (=drukval/meter) x lengte is totale weerstand. Als dat flinke lengtes zijn dan zou ik dat heroverwegen.-> Jij adviseert wel om zo veel mogelijk rond de 1.5 m3/s te blijven als vuistregel?
- De 1.89 m3/s is ongeveer 7,5 - 10 meter buislengte (van zolder naar toilet beneden), hoe minder buizen ik naar beneden hoef te voeren hoe beter want het is een beetje knutselen met de ruimte (renovatie)
- De 2.34 m3/s is 5 meter buislengte, die loopt over de zoler naar de badkamer dus een extra buis is ook zo gelegd, daar is ruimte zat
Extra pulsie in de woonkamer, als je twijfelt kun je altijd aanleggen en alle ventielen in de woonkamer verder knijpen. Maar, als je voor 4 personen ontwerpt dan is dit al genoeg.
Ontwerp is idd voor 4 personen.
-> Checkvraag; heb nu 135 pulsie / extractie in de woonkamer, als ik ontwerp op 45 per persoon heb ik eigenlijk 4*45 =180 nodig toch?
Zo ja, dan moet je even afwegen of je daar maatregelen moet treffen.
Voor 4 personen zou ik in totaal 180 aanvoeren idd, dus incl eventuele overflow.
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV

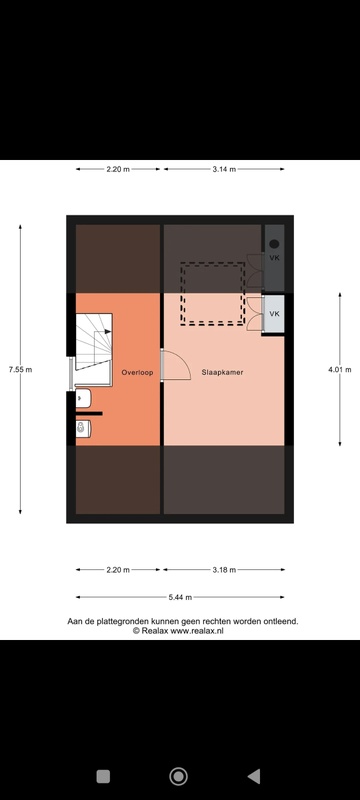

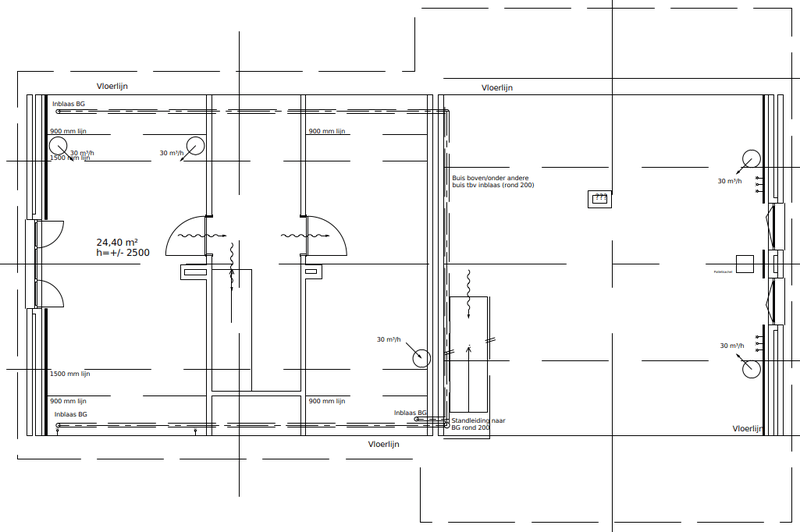

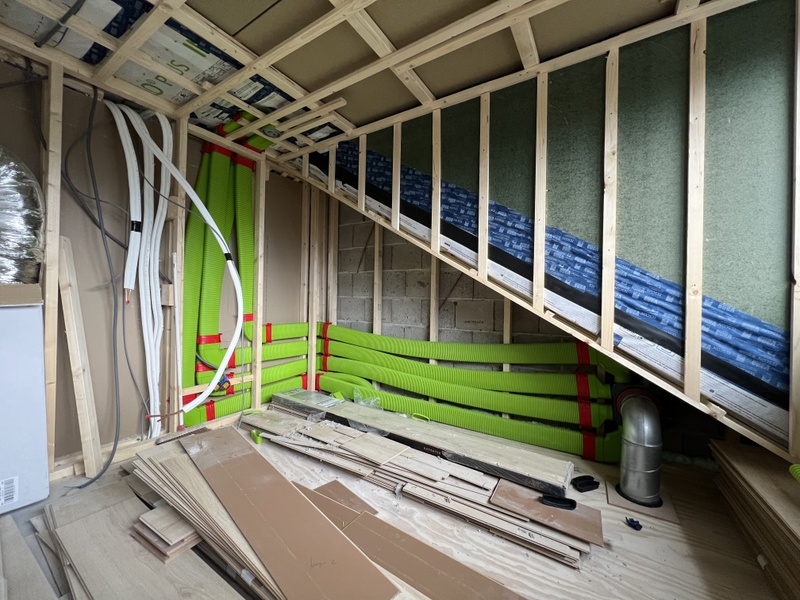

Ik sta op het punt 't gros van de installatie te bestellen, echter ben ik zo druk met (zelf) verbouwen dat ik vrees dat ik allicht iets over het hoofd zie. Zou iemand mijn berekening / plan kunnen sanity checken? Momenteel val ik vooral over het aantal buizen dat ik moet gaan trekken, vooral omdat de meeste onderdelen en installaties die ik langs zien komen veel minder buizen lijken te bevatten. Ik kom nu uit op 40 buizen
Ik zal gebruik maken van het Ubbink systeem (48C) en een Zehnder Q600 ERV.
Ik wil gebruik maken van een voorzetwand op elke verdieping, het huis heeft houten balkenvloeren, zodoende kan ik makkelijk het leidingsysteem wegwerken en doorvoeren tussen verdiepingen. Als ik echter de rekensheet aanhou en bij het tabblad over buisdiameters niet hoger dan 2.10m/s wil uitkomen, dan zit ik voor 20 ventielen op 40 slangen door de woning heen. (~150m slang) Dat wordt dan:/f/image/jR2HOwRRCZLPOLZg0YNFwGDY.png?f=fotoalbum_large)
/f/image/JWPY0PMzGfBtYe26bhmBXgJz.png?f=fotoalbum_large)
Vraag:
Ik zal gebruik maken van het Ubbink systeem (48C) en een Zehnder Q600 ERV.
Ik wil gebruik maken van een voorzetwand op elke verdieping, het huis heeft houten balkenvloeren, zodoende kan ik makkelijk het leidingsysteem wegwerken en doorvoeren tussen verdiepingen. Als ik echter de rekensheet aanhou en bij het tabblad over buisdiameters niet hoger dan 2.10m/s wil uitkomen, dan zit ik voor 20 ventielen op 40 slangen door de woning heen. (~150m slang) Dat wordt dan:
- 40 liggend op de vliering waar de WTW staat, via de Ubbink DBOX (24 poorts), en dan:
- 8 direct in het zolderplafond naar slaapkamer + badkamer
- // 32 stuks langs de voorzetwand naar beneden //
- 10 in het plafond (4 voor badkamer, 2 slaapkamer 1, 2 slaapkamer 2, 2 kantoor)
- // 22 stuks langs de voorzetwand naar beneden //
- 14 in het plafond (6 voor keuken, 6 voor woonkamer, 2 voor toilet)
- // 8 daarvan langs de voorzetwand naar beneden //
- 8 naar de resterende ventielen
:strip_exif()/f/image/jR2HOwRRCZLPOLZg0YNFwGDY.png?f=user_large)
:strip_exif()/f/image/JWPY0PMzGfBtYe26bhmBXgJz.png?f=user_large)
Vraag:
- Ik lees hier wisselende ervaringen over buigradia van de flexbuizen; kan ik van een voorzetwand direct een verdiepingsvloer (balk 19cm hoog) induiken, of moet ik daar 90 graden bochten voor aanschaffen?
Een tip om de hoeveelheid buizen te beperken: Maak een overzicht van de verschillende lengtes per ventiel. De langste trajecten moet je dan dubbel uitvoeren, de kortste kunnen dan sowieso enkel uitgevoerd worden. Als je dit nauwkeurig wilt doen dan kan je dit even uitrekenen door de drukval per traject te berekenen. Door 2 of 1 buis per ventiel te nemen die past bij de drukval van het traject kan je niet alleen buislengtes besparen maar doe je meteen een grove inregeling van de debieten. Zo hoef je ook je ventielen minder te knijpen én dat geeft weer als voordeel dat je geluidsoverlast van sterk geknepen ventielen kunt vermijden.:
Ik sta op het punt 't gros van de installatie te bestellen, echter ben ik zo druk met (zelf) verbouwen dat ik vrees dat ik allicht iets over het hoofd zie. Zou iemand mijn berekening / plan kunnen sanity checken? Momenteel val ik vooral over het aantal buizen dat ik moet gaan trekken, vooral omdat de meeste onderdelen en installaties die ik langs zien komen veel minder buizen lijken te bevatten. Ik kom nu uit op 40 buizen
Ik zal gebruik maken van het Ubbink systeem (48C) en een Zehnder Q600 ERV.
Ik wil gebruik maken van een voorzetwand op elke verdieping, het huis heeft houten balkenvloeren, zodoende kan ik makkelijk het leidingsysteem wegwerken en doorvoeren tussen verdiepingen. Als ik echter de rekensheet aanhou en bij het tabblad over buisdiameters niet hoger dan 2.10m/s wil uitkomen, dan zit ik voor 20 ventielen op 40 slangen door de woning heen. (~150m slang) Dat wordt dan:[Afbeelding]
- 40 liggend op de vliering waar de WTW staat, via de Ubbink DBOX (24 poorts), en dan:
- 8 direct in het zolderplafond naar slaapkamer + badkamer
- // 32 stuks langs de voorzetwand naar beneden //
- 10 in het plafond (4 voor badkamer, 2 slaapkamer 1, 2 slaapkamer 2, 2 kantoor)
- // 22 stuks langs de voorzetwand naar beneden //
- 14 in het plafond (6 voor keuken, 6 voor woonkamer, 2 voor toilet)
- // 8 daarvan langs de voorzetwand naar beneden //
- 8 naar de resterende ventielen
[Afbeelding]
Vraag:Veel dank
- Ik lees hier wisselende ervaringen over buigradia van de flexbuizen; kan ik van een voorzetwand direct een verdiepingsvloer (balk 19cm hoog) induiken, of moet ik daar 90 graden bochten voor aanschaffen?
Overigens, mochten het zo zijn dat de lengtes heel erg veel verschillen dan is de suggestie om eerst met spiro naar de verdeelbox te gaan en/of kleinere verdeelboxen verbonden via sprio van @_kilian_ een goede.
Succes
Zelfinstallatie Vaillant Arotherm Plus 55/6 | Zehnder Q450 | Variotherm DWTW | Enphase Envoy S + IQ7x Panasonic 7x335WP
:
[...]
Een tip om de hoeveelheid buizen te beperken: Maak een overzicht van de verschillende lengtes per ventiel. De langste trajecten moet je dan dubbel uitvoeren, de kortste kunnen dan sowieso enkel uitgevoerd worden. Als je dit nauwkeurig wilt doen dan kan je dit even uitrekenen door de drukval per traject te berekenen. Door 2 of 1 buis per ventiel te nemen die past bij de drukval van het traject kan je niet alleen buislengtes besparen maar doe je meteen een grove inregeling van de debieten. Zo hoef je ook je ventielen minder te knijpen én dat geeft weer als voordeel dat je geluidsoverlast van sterk geknepen ventielen kunt vermijden.
Overigens, mochten het zo zijn dat de lengtes heel erg veel verschillen dan is de suggestie om eerst met spiro naar de verdeelbox te gaan en/of kleinere verdeelboxen verbonden via sprio van @_kilian_ een goede.
Succes
Top tips; zojuist alles daar ingevuld. Daar kom ik zo te zien inderdaad weg met her en der een buis minder zonder druk issues mits ik ventielen neem met voldoende volume.
Ook de buislengtes had ik al grof ingetekend, als ik de lengtes en ventielen/buizen inteken in de Ubbink calculator en daar 1 voor 1 probeer het aantal buizen van 2 naar 1 te veranderen zonder dat hij waarschuwingen geeft kan ik uit met 29 buizen ipv 39 in totaal.
:strip_exif()/f/image/DkzYFpKEDcy3Leht1MoLnemR.png?f=user_large)
Ik heb echter de sheet van @P5ycho gebruikt om de flow m/s te berekenen, als ik daar de wijzigingen doorvoer kom ik wel op flink hogere m/s snelheden uit, boven wat hier over het algemeen aangeraden wordt. Met name die van 't souterrain; langste buizen, 1x 90mm naar 1x 125mm ventiel (Imaginair RLV 125 aangehouden); Logisch lijkt me dan zoals @bensss zei, de ventielen in 't souterrain wel te voorzien van 2x 90mm per ventiel, echter klaagt de Ubbink calculator dan dat de extractiepunten niet voldoende restrictie kunnen krijgen. Wat is dan wijsheid?
Op Slaapkamer 4 slaap ik zelf, waarbij m'n wederhelft toch altijd met een ventilator wil slapen, dus iets extra geluid is daar an sich geen probleem zolang de boel niet begint te fluiten.
:strip_exif()/f/image/6gCpo5XkA6I2Q9SHofOwbwYd.png?f=user_large)
Zie jij daar opties voor dan? Elke verdieping heeft wel een natte ruimte, waardoor ik niet veel opties/nut zag voor overflow m.u.v. vanuit het kantoortje op de 1e verdieping. In 't souterrain staan bijvoorbeeld ook de wasmachine/droger, en leek mij afzuiging van af en toe wat slijp/lasdampen ook niet verkeerd.
Dank!
:strip_icc():strip_exif()/u/430617/crop601acfe4153b3_cropped.jpeg?f=community)

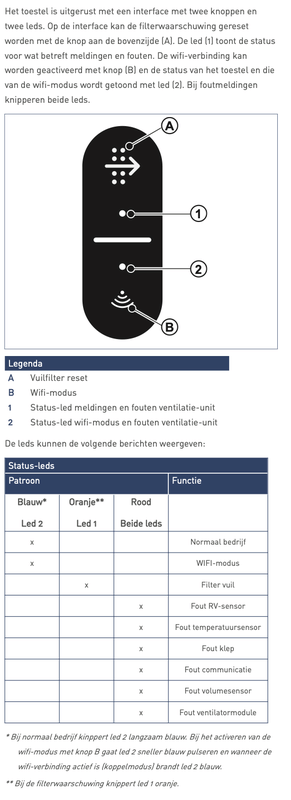

Orcon omdat die prettig simpel is - instellen zonder app/codes maar met dipswitches en hij heeft een zelfregelende flow - en ook fijn geprijsd.
Mocht ik aan hacken toekomen dan kan ik in Het grote Orcon HRC / WtW topic buurten
Het huis heeft 130 m², flow is (niet nagemeten, volgens de dipswitch) 228 m³/h op hoog en 180 op normaal.
We zijn met z'n drieën en een poes thuis.
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Ziet er goed uit, de 300 m3/h versie zou voor mij goed zijn. Vooral de mogelijkheid de kanalen aan de zijkant aan te sluiten is voor mij top (aan één kant nodig). Ben je er al uit of je voor de enthalpie wisselaar gaat?:
[...]
Orcon omdat die prettig simpel is - instellen zonder app/codes maar met dipswitches en hij heeft een zelfregelende flow - en ook fijn geprijsd.
Mocht ik aan hacken toekomen dan kan ik in Het grote Orcon HRC / WtW topic buurten
Het huis heeft 130 m², flow is (niet nagemeten, volgens de dipswitch) 228 m³/h op hoog en 180 op normaal.
We zijn met z'n drieën en een poes thuis.
www.steenbreek.nl
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Vrijstaand 1914 | Extra vloer en muurisolatie | Triple glas | WTW: in aanmaak | WP: Nibe F2120-16 + VVM310 met SMO40 + RMU40 | CV wonen: vloerverwarming, slapen: Jaga Strada DHB Hybrid | Solar: Fronius west 7.0kVA | Accu 2x HomeWizard PiB
:strip_exif()/f/image/NyDxXsoP2KT4BXosJDII1wi0.png?f=user_large)
Met de feedback van @Oilman ben ik verder gaan puzzelen en kan ik door op de 1e verdieping in een kamer in plaats van een toevoer te plaatsen een afzuiging te plaatsen mijn totale debiet een stuk omlaag krijgen. Hiermee kom ik op twee valide ontwerpen uit denk ik, maar daarmee ook de vraag wat nu een beter uitgangspunt is. In mijn optiek zijn de verschillen niet zo groot, maar wellicht zie ik wat cruciale voor/nadelen over het hoofd. Dus toch nog even een check hier.
Voor het gemak even zonder bovenste verdieping (hier te vinden https://gathering.tweakers.net/forum/view_message/84681550)
Het originele ontwerp:
/f/image/18FwQ5OjNIA8exXSUCHz9U4p.png?f=fotoalbum_large)
/f/image/0ZPYo1232KOIaOZahZe0SjLj.png?f=fotoalbum_large)
Het aangepaste ontwerp: Afzuiging op kantoor 1e verdieping, minder overflow naar de woonkamer
/f/image/y5nUEtwRpmXNg0mQXPTtekSo.png?f=fotoalbum_large)
/f/image/OgC8aDzP7nu0OoCZZunAjEaJ.png?f=fotoalbum_large)
Mijn debiet gaat daarmee van 605 naar 540m³/h en de benodigde pulsie van 390 naar 360m³/h. Percentueel gezien veranderd er dus niet veel aan wat ik met overflow kan bereiken, van 35% door overflow naar 33%.
Nu ben ik wel heel benieuwd naar hoe jullie naar de twee ontwerpen kijken. De voordelen van het nieuwe ontwerp is dat de overflow van de 1e verdieping naar de bg van 250 naar 160m³/h zakt, dit is eerder aangehaald als aandachtspunt omdat het te veel zou kunnen zijn (tocht), maar dat blijft lastig te kwantificeren. Aanleiding van het nieuwe ontwerp is dat mijn debiet van 605m³/h erg hoog zou zijn voor mijn woning, maar ook daar kan ik niet echt concrete maatstaven voor vinden (hoeveel debiet per kamers/volume is normaal).
kort door de bocht voldoet het nieuwe ontwerp meer aan wat minder tastbare 'eisen', maar weegt dat op tegen het verlies van 65m³/h in debiet totaal?
Voor het gemak even zonder bovenste verdieping (hier te vinden https://gathering.tweakers.net/forum/view_message/84681550)
Het originele ontwerp:
:strip_exif()/f/image/18FwQ5OjNIA8exXSUCHz9U4p.png?f=user_large)
:strip_exif()/f/image/0ZPYo1232KOIaOZahZe0SjLj.png?f=user_large)
Het aangepaste ontwerp: Afzuiging op kantoor 1e verdieping, minder overflow naar de woonkamer
:strip_exif()/f/image/y5nUEtwRpmXNg0mQXPTtekSo.png?f=user_large)
:strip_exif()/f/image/OgC8aDzP7nu0OoCZZunAjEaJ.png?f=user_large)
Mijn debiet gaat daarmee van 605 naar 540m³/h en de benodigde pulsie van 390 naar 360m³/h. Percentueel gezien veranderd er dus niet veel aan wat ik met overflow kan bereiken, van 35% door overflow naar 33%.
Nu ben ik wel heel benieuwd naar hoe jullie naar de twee ontwerpen kijken. De voordelen van het nieuwe ontwerp is dat de overflow van de 1e verdieping naar de bg van 250 naar 160m³/h zakt, dit is eerder aangehaald als aandachtspunt omdat het te veel zou kunnen zijn (tocht), maar dat blijft lastig te kwantificeren. Aanleiding van het nieuwe ontwerp is dat mijn debiet van 605m³/h erg hoog zou zijn voor mijn woning, maar ook daar kan ik niet echt concrete maatstaven voor vinden (hoeveel debiet per kamers/volume is normaal).
kort door de bocht voldoet het nieuwe ontwerp meer aan wat minder tastbare 'eisen', maar weegt dat op tegen het verlies van 65m³/h in debiet totaal?

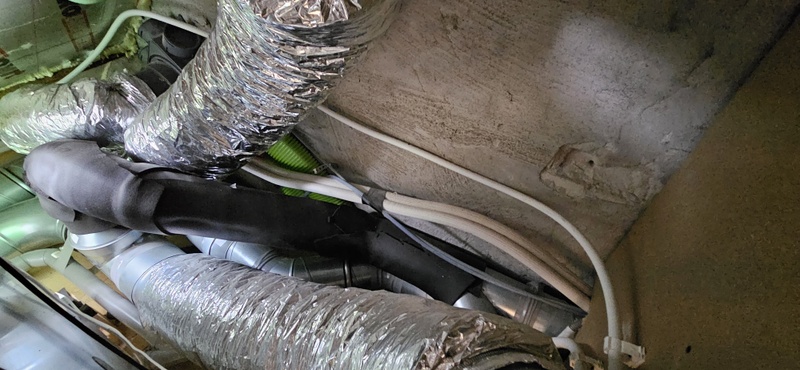

Armacell Tubolit DG B1 leidingisolatie 110mm blijkt precies om Renson Easyflex vlakkanaal te kunnen, ben vandaag bij Haxo geweest om een proefsetje op te halen.
:strip_exif()/f/image/IaQz81jm6PU7IH9AwC1L7oKK.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/IaQz81jm6PU7IH9AwC1L7oKK.jpg?f=user_large)
Q350 ERV+ComfoClime24 Ubbink aerfoam / Air Excellent & Renson Easyflex
/u/58527/crop598f55cf0092d_cropped.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Omdat ik het trapgat naar de kelder niet wil verwarmen / koelen met de ComfoClime, dat stuk vlakkanaal straalt 39 graden warmte uit heb ik gemeten met een thermogun. Van de zomer gaat het geheid koelverlies geven. Of althans, koelen op de verkeerde plek.
Er is te weinig loopruimte om het helemaal af te timmeren en glaswol tussen te stampen, dan stoot ik het hoofd als ik van/naar kelder ga. Tegelijkertijd een test of ik er geluidsdemping van de flexbuis mee kan bewerkstelligen als het er zo strak omheen zit. Zit echt strak, moesten met zn tweeen de boel eroverheen schuiven. Ook omdat dit eigenlijk rond is natuurlijk. Mogelijk veroorzaakt het minder geluid en minder thermoverlies als ik de starre buisversie probeer, nog geen zin in gehad
Eigenlijk wilde ik de isolatie van Renson zelf hebben (art.nr 66031400) maar dat bleek na overleg met ze uit de handel te zijn genomen. Ik vermoed zelfs dat het nooit in de handel is gekomen.
Er is te weinig loopruimte om het helemaal af te timmeren en glaswol tussen te stampen, dan stoot ik het hoofd als ik van/naar kelder ga. Tegelijkertijd een test of ik er geluidsdemping van de flexbuis mee kan bewerkstelligen als het er zo strak omheen zit. Zit echt strak, moesten met zn tweeen de boel eroverheen schuiven. Ook omdat dit eigenlijk rond is natuurlijk. Mogelijk veroorzaakt het minder geluid en minder thermoverlies als ik de starre buisversie probeer, nog geen zin in gehad
Eigenlijk wilde ik de isolatie van Renson zelf hebben (art.nr 66031400) maar dat bleek na overleg met ze uit de handel te zijn genomen. Ik vermoed zelfs dat het nooit in de handel is gekomen.
mocht iemand ooit tegen zo'n soort situatie aanlopen dan is dit een mogelijke oplossing.
[ Voor 16% gewijzigd door nl2dav op 07-03-2026 03:53 ]
Q350 ERV+ComfoClime24 Ubbink aerfoam / Air Excellent & Renson Easyflex
Dit is de sheet, maar ik heb het vermoeden dat de extractie wel erg hoog is? Dat komt waarschijnlijk door de keuken, ik begrijp niet helemaal wat daar verkeerd gaat (_als_ het al verkeerd gaat)
/f/image/8fEEfBnbwIUOzObMkE4pTeYU.png?f=fotoalbum_large)
:strip_exif()/f/image/8fEEfBnbwIUOzObMkE4pTeYU.png?f=user_large)
Ik ga een wasruimte op zolder krijgen. Deze kan afgesloten worden met een deur. Ik zou daar idealiter willen afzuigen, maar de plaatsing van het ventiel lijkt een redelijke uitdaging.
Wie kan er meedenken of vertellen wat ik over het hoofd zie?
Buizen zijn een combinatie van spiro en Ubbink 45SC en de ronde 90mm variant.
De platte 45SC buizen krijg ik wel weg in het plafond. Maar moet de ventieladapter verder inkorten dan de ringen op de buitenkant. Heb nu ducovent premium trimless ventielen voor in heel het huis, maar die moeten 6 a 7 de buis in. Die combinatie gaat nergens passen, behalve onder het schuine deel, waar een inbouw kast gaat komen.
Paar concrete vragen:
- Hoe erg is het als ik niet in de wasruimte afzuig, maar op het halletje? Wordt er dan nog lucht uit de wasruimte afgezogen, of zuigt hij dan de toevoer van de 2 andere kamers af?
- is het erg om die ventieladapters verder af te korten dan de ringen aan de buitenkant?
- neem aan dat er ook ventielen zijn die niet (ver) in de buis komen, maar grotendeels erop? (Hier moet ik nog naar zoeken)
- Iemand ervaring met afzuiging via een wand/vloer rooster? De vloer eronder ligt open, is 21cm dik dus daar zou ik wel wat mee kunnen. Eventueel in de plint onder de kast.
Alle hulp, ideeen en suggesties zijn welkom!
:strip_exif()/f/image/DhV6t2swHNL8FHRn14sEoArU.jpg?f=fotoalbum_large)
Foto van de situatie.
Blauw is deur, rechts ervan komt glas. Rood zijn wanden. De zijwangen van de dakkapel kan ik dus niks mee. De tussenwand is 7 cm diep, daar kan ik dus ook weinig meer mee. Paars is het plafond. Daar kunnen op zich de platte 45SC buizen wel in en het ventieladapter ook, als ik die mega kan inkorten. Groen is borstwering dakkapel. Daar kan ik ook niks kwijt. Oranje komt een inbouwkast die gelijk loopt met de zijwang. Een idee is om daar in de punt een ventiel te zetten. Dat gaat er dan wel wat raar uitzien.
Wie kan er meedenken of vertellen wat ik over het hoofd zie?
Buizen zijn een combinatie van spiro en Ubbink 45SC en de ronde 90mm variant.
De platte 45SC buizen krijg ik wel weg in het plafond. Maar moet de ventieladapter verder inkorten dan de ringen op de buitenkant. Heb nu ducovent premium trimless ventielen voor in heel het huis, maar die moeten 6 a 7 de buis in. Die combinatie gaat nergens passen, behalve onder het schuine deel, waar een inbouw kast gaat komen.
Paar concrete vragen:
- Hoe erg is het als ik niet in de wasruimte afzuig, maar op het halletje? Wordt er dan nog lucht uit de wasruimte afgezogen, of zuigt hij dan de toevoer van de 2 andere kamers af?
- is het erg om die ventieladapters verder af te korten dan de ringen aan de buitenkant?
- neem aan dat er ook ventielen zijn die niet (ver) in de buis komen, maar grotendeels erop? (Hier moet ik nog naar zoeken)
- Iemand ervaring met afzuiging via een wand/vloer rooster? De vloer eronder ligt open, is 21cm dik dus daar zou ik wel wat mee kunnen. Eventueel in de plint onder de kast.
Alle hulp, ideeen en suggesties zijn welkom!
:no_upscale():strip_icc():strip_exif()/f/image/DhV6t2swHNL8FHRn14sEoArU.jpg?f=user_large)
Foto van de situatie.
Blauw is deur, rechts ervan komt glas. Rood zijn wanden. De zijwangen van de dakkapel kan ik dus niks mee. De tussenwand is 7 cm diep, daar kan ik dus ook weinig meer mee. Paars is het plafond. Daar kunnen op zich de platte 45SC buizen wel in en het ventieladapter ook, als ik die mega kan inkorten. Groen is borstwering dakkapel. Daar kan ik ook niks kwijt. Oranje komt een inbouwkast die gelijk loopt met de zijwang. Een idee is om daar in de punt een ventiel te zetten. Dat gaat er dan wel wat raar uitzien.
[ Voor 19% gewijzigd door _kilian_ op 09-03-2026 13:16 ]
Ah merci! Dat is afkomstig van het template wat op 4 personen was ingevuld, ik had het over het hoofd gezien.
Ik heb nog even gekeken en dit klopt wel:
Wij zijn met z'n tweeën thuis.
Ik kom op een veel lager afvoer? 75 (keuken) + wc (25) + badkamer (50), begrijp ik het weer verkeerd?
:strip_exif()/f/image/XMgv5scZf3IegnAg2BIVtHQc.png?f=user_large)
Zou het niet beter zijn om de woonkamer ook een toevoerventiel te geven?
Hoe bereken ik eigenlijk de overflow? In de sheet staat:
> Vul de hoeveelheid overflow in waar van toepassing (meestal Woonkamer) in de kolom 'Overflow'. Dit debiet wordt in mindering gebracht op het berekende debiet van de betreffende verblijfsruimte. Controleer de waarden in kolom 'Pulsieber. met overflow'.
Maar hoe kom ik erachter hoeveel dit is? En is dit overflow _van_ of _naar_ de betreffende ruimte?
[ Voor 48% gewijzigd door ex0 op 09-03-2026 14:48 ]
Je geeft expliciet aan in je lijstje "Open keuken". Dat suggereert voor mij dat de woonkamer en keuken in feite 1 ruimte zijn en dus ook zo berekend kunnen worden. Als dat zo is wordt het zoals onderstaande.:
[...]
Ah merci! Dat is afkomstig van het template wat op 4 personen was ingevuld, ik had het over het hoofd gezien.
Ik heb nog even gekeken en dit klopt wel:
[...]
Wij zijn met z'n tweeën thuis.
[...]
Ik kom op een veel lager afvoer? 75 (keuken) + wc (25) + badkamer (50), begrijp ik het weer verkeerd?
[Afbeelding]
Zou het niet beter zijn om de woonkamer ook een toevoerventiel te geven?
Hoe bereken ik eigenlijk de overflow? In de sheet staat:
> Vul de hoeveelheid overflow in waar van toepassing (meestal Woonkamer) in de kolom 'Overflow'. Dit debiet wordt in mindering gebracht op het berekende debiet van de betreffende verblijfsruimte. Controleer de waarden in kolom 'Pulsieber. met overflow'.
Maar hoe kom ik erachter hoeveel dit is? En is dit overflow _van_ of _naar_ de betreffende ruimte?
Afvoer
Badkamer: 75m3
Toilet bg: 25m3
Woonkamer/Keuken:90m3
Totaal: 190m3 afvoer.
Toevoer
Slaapkamer 1: 90m3
Slaapkamer 2: 45m3
Slaapkamer 3: 45m3
Totaal: 180m3
Dan kom je bij je toevoer 10m3 te kort en dat moet je dan via een ventiel in de woonkamer toevoeren. Of, makkelijker, in je badkamer 65 afvoeren in plaats van 75.
*Overigens ging ik er in mijn vorige post ook al vanuit dat je die 100m3 extra direct via ventielen in de woonkamer toevoerde
Als de keuken wel echt een aparte ruimte is wordt het dit:
Afvoer
Badkamer: 50m3
Toilet bg: 25m3
Keuken:75m3
Totaal: 150m3 afvoer.
Toevoer
Slaapkamer 1: 90m3
Slaapkamer 2: 45m3
Slaapkamer 3: 45m3
Totaal: 180m3
Dan heb je een verschil van 30m3 EN je woonkamer is nog niet geventileerd. Om dat op te kunnen lossen kan je zowel toe- als afvoeren in je woonkamer. Je voert dan 90m3 af in je woonkamer en voert 60m3 toe. De overige 30m3 toevoer komt dan via overflow de woonkamer in. Het lijstje wordt dan dit:
Afvoer
Badkamer: 50m3
Toilet bg: 25m3
Keuken:75m3
Woonkamer: 90m3
Totaal: 240m3 afvoer.
Toevoer
Slaapkamer 1: 90m3
Slaapkamer 2: 45m3
Slaapkamer 3: 45m3
Woonkamer: 60m3
Totaal: 240m3
Ik heb overigens geen idee of jullie uitbreidingsplannen hebben voor het gezin, maar zoals je in het eerdere lijstje kan zien is het met totaal 40m3 extra toe en afvoer meteen geschikt voor 4 personen, omdat je meer gebruik kan maken van overflow. Wellicht iets om rekening mee te houden.
Ik denk dat ik het begrijp, maar als ik de hele benedenverdieping (woonkamer + keuken) moet gaan voorzien van verse lucht die in principe alleen uit de slaapkamers op de eerste verdieping komt... gaan dan die ventielen in de slaapkamers dan niet enorm veel lucht moeten uitblazen, met veel geluid tot gevolg? Of zeg ik nou iets doms?
/f/image/s6F2BBbxsMXz9Zp9BhYx4qhg.png?f=fotoalbum_large)
Dan beter een toevoerventiel van 90 in de woonkamer en de extractie in de keuken opkrikken naar 180. Dan kom ik op 270/270. Of niet?
:strip_exif()/f/image/s6F2BBbxsMXz9Zp9BhYx4qhg.png?f=user_large)
Dan beter een toevoerventiel van 90 in de woonkamer en de extractie in de keuken opkrikken naar 180. Dan kom ik op 270/270. Of niet?
:strip_icc():strip_exif()/u/146003/48295-60-60.jpg?f=community)
Deze ochtend alles overgezet in paint.net, dat is toch wat makkelijker met de verschillende lagen die je kunt opbouwen.
Ik hoop dat iemand feedback heeft op deze eerste plannen. @P5ycho wellicht?
Ik ben alvast aan het stoeien met het vervolg, ik moet naar erg platte kanalen, maar dat wordt weer heel veel breekwerk in huis. Dus even een compromis zien te vinden. Maar als ik nu al feedback zou krijgen die me doet inzien dat ik iets moet wijzigen, dan ga ik in ieder geval niet het verkeerde pad op.
Voor nu ben ik erg benieuwd of ik ergens fouten maak?
Als je op de plaatjes klikt, worden ze een stuk groter.
Edit: Ik kreeg geen werkende plaatjes, lijkt wel of deze functionaliteit van het forum er (even) uitligt? Nu even geprobeerd via een andere website.
Ik ben in ieder geval uitgegaan van onze huidige thuissituatie (2 volwassenen, 2 kinderen) met enigszins rekening houdend dat wij over enkele jaren beneden gaan slapen en er dan wellicht aanhang af en toe eens blijft slapen boven bij de kinderen. De middelste slaapkamer boven zal dan een studeerkamertje worden voor 1 persoon overdag en zorgt voor de extra ventilatie 's nachts bij een logee.
Het enige wat me enigszins zorgen baart is de 135 m3/uur die door de deur tussen de woonkamer en keuken moet. Deze deur staat altijd open, maar ik vind dit wel veel. En als we de deur eens zouden willen sluiten omdat de kinderen boven slapen en wij met vrienden in de keuken zitten (toch het hart van ons huis), dan wordt die 135m3/uur helemaal veel voor een roostertje in de deur?
Alle feedback is welkom, ik kijk uit naar alle tips.
Ik hoop dat iemand feedback heeft op deze eerste plannen. @P5ycho wellicht?
Ik ben alvast aan het stoeien met het vervolg, ik moet naar erg platte kanalen, maar dat wordt weer heel veel breekwerk in huis. Dus even een compromis zien te vinden. Maar als ik nu al feedback zou krijgen die me doet inzien dat ik iets moet wijzigen, dan ga ik in ieder geval niet het verkeerde pad op.
Voor nu ben ik erg benieuwd of ik ergens fouten maak?
Als je op de plaatjes klikt, worden ze een stuk groter.
Edit: Ik kreeg geen werkende plaatjes, lijkt wel of deze functionaliteit van het forum er (even) uitligt? Nu even geprobeerd via een andere website.
Ik ben in ieder geval uitgegaan van onze huidige thuissituatie (2 volwassenen, 2 kinderen) met enigszins rekening houdend dat wij over enkele jaren beneden gaan slapen en er dan wellicht aanhang af en toe eens blijft slapen boven bij de kinderen. De middelste slaapkamer boven zal dan een studeerkamertje worden voor 1 persoon overdag en zorgt voor de extra ventilatie 's nachts bij een logee.
Het enige wat me enigszins zorgen baart is de 135 m3/uur die door de deur tussen de woonkamer en keuken moet. Deze deur staat altijd open, maar ik vind dit wel veel. En als we de deur eens zouden willen sluiten omdat de kinderen boven slapen en wij met vrienden in de keuken zitten (toch het hart van ons huis), dan wordt die 135m3/uur helemaal veel voor een roostertje in de deur?
Alle feedback is welkom, ik kijk uit naar alle tips.
[ Voor 135% gewijzigd door RISL op 13-03-2026 13:06 ]
Vrijstaand 1914 | Extra vloer en muurisolatie | Triple glas | WTW: in aanmaak | WP: Nibe F2120-16 + VVM310 met SMO40 + RMU40 | CV wonen: vloerverwarming, slapen: Jaga Strada DHB Hybrid | Solar: Fronius west 7.0kVA | Accu 2x HomeWizard PiB
Vrijstaand 1914 | Extra vloer en muurisolatie | Triple glas | WTW: in aanmaak | WP: Nibe F2120-16 + VVM310 met SMO40 + RMU40 | CV wonen: vloerverwarming, slapen: Jaga Strada DHB Hybrid | Solar: Fronius west 7.0kVA | Accu 2x HomeWizard PiB
Dank voor de tip. Nog een vraag dan over de rekensheet, want wellicht heb ik die ook verkeerd begrepen. Ik heb me bij de aanvoer gericht op de kolom met 66,66% als zijnde de waarde die je wilt halen in je definitief.
Moet ik me richten op de 100% kolom? De 66,66% kolom leek mij het meest logisch (want die rekent met 30m3/persoon)?
Hier alvast rekening gehouden met aanvoer zoveel mogelijk intact houden en afvoer aangepast.
Ik wilde niet alles balanceren met de keuken, omdat ik dat ventiel dan wel heel ver moet knijpen, dus vandaar ook de aanpassing in de bijkeuken. Enkele keren per week wordt daar een broodbakker, oven of airfryer aangezet en voor de rest is die deur dicht, dus dat leek mij verantwoord.
:strip_exif()/f/image/CmoZpi5ALQsq1zrlHrW5zCQO.jpg?f=fotoalbum_large)
Klopt het zo beter?
Zodra ik mijn berekening kloppend heb, kan ik met een gerust hart verder de installatie uit werken.
Moet ik me richten op de 100% kolom? De 66,66% kolom leek mij het meest logisch (want die rekent met 30m3/persoon)?
Hier alvast rekening gehouden met aanvoer zoveel mogelijk intact houden en afvoer aangepast.
Ik wilde niet alles balanceren met de keuken, omdat ik dat ventiel dan wel heel ver moet knijpen, dus vandaar ook de aanpassing in de bijkeuken. Enkele keren per week wordt daar een broodbakker, oven of airfryer aangezet en voor de rest is die deur dicht, dus dat leek mij verantwoord.
:no_upscale():strip_icc():strip_exif()/f/image/CmoZpi5ALQsq1zrlHrW5zCQO.jpg?f=user_large)
Klopt het zo beter?
Zodra ik mijn berekening kloppend heb, kan ik met een gerust hart verder de installatie uit werken.
[ Voor 56% gewijzigd door RISL op 14-03-2026 09:00 . Reden: Berekening gelijk maar aangepast en met uitleg toegevoegd ]
Vrijstaand 1914 | Extra vloer en muurisolatie | Triple glas | WTW: in aanmaak | WP: Nibe F2120-16 + VVM310 met SMO40 + RMU40 | CV wonen: vloerverwarming, slapen: Jaga Strada DHB Hybrid | Solar: Fronius west 7.0kVA | Accu 2x HomeWizard PiB
Vrijstaand 1914 | Extra vloer en muurisolatie | Triple glas | WTW: in aanmaak | WP: Nibe F2120-16 + VVM310 met SMO40 + RMU40 | CV wonen: vloerverwarming, slapen: Jaga Strada DHB Hybrid | Solar: Fronius west 7.0kVA | Accu 2x HomeWizard PiB
De duco ventielen zijn prado ventielen. Er zijn zat alternatieve ventielen die instucbaar zijn en een groter debiet aankunnen. Ik vind sowieso dat die prado ventielen beperkte technische informatie hebben (ik mis geluidsdata), en zou ze daarom al niet installeren.
Kijk eens naar de Ventmann PCIRCLE bijvoorbeeld. Even oppassen dat je niet de gewone CIRCLE neemt, de P staat voor coanda effect.
Normaal rekenen we met ~25m3/h per cm spleet voor een 90cm brede deur. uitgaande van 180cm kan daar minstens 100m3/h onderdoor, en in de praktijk nog wel iets meer.
Het bbl rekent de schuine delen van een kamer niet mee tot een hoogte van ~2.5m itt de makelaar/architect die alles vanaf 1.5m al meeneemt als woonoppervlak. Je begint ondertussen te snappen waarom het Bbl niet heilig is?
.Als je 2 ventielen plaatst zou ik daar weer een debiet van 90 op zetten en dat volledig naar de woonkamer laten stromen. Iets meer of minder kan natuurlijk ook.
Dat kan zeker, al merk ik dat het niet heel vervelend is dat was staat te drogen op een kamer waar aangevoerd wordt ipv afgevoerd. Je ruikt dan wel het wasmiddel op de overloop.

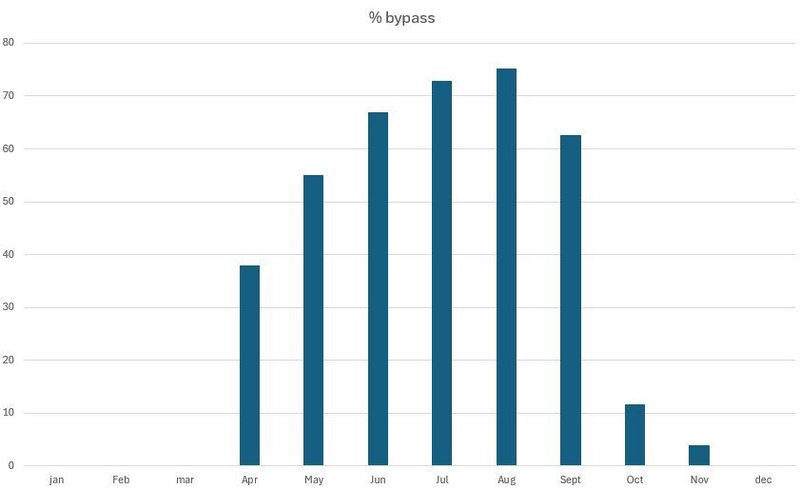

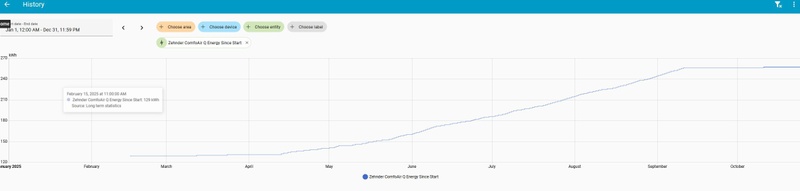

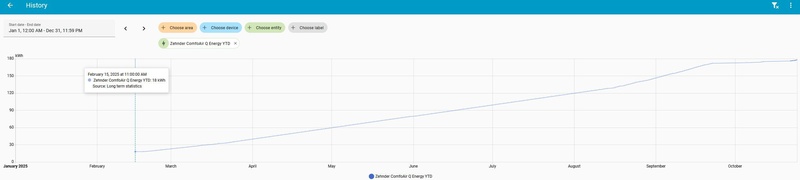

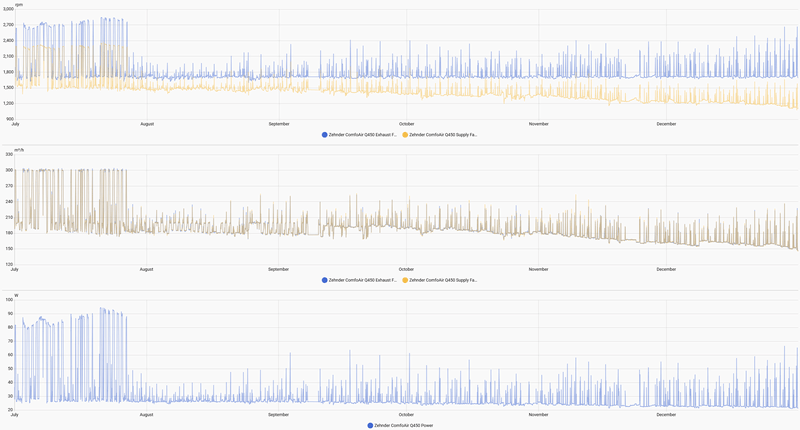

Nu we het toch over vocht hebben, neem een Zehnder met enthalpiewisselaar (ERV). Ga je geen spijt van krijgen.
Je kunt naar de totale pulsie/extractie onder de streep (dikgedrukt) kijken. Deze moet in balans zijn, en onder de 450 liggen voor de q450. De genoemde aanpassingen zullen wat debiet verschuiven van woonkamer naar slaapkamers en speelruimte. Je gaat nu op 405 m3/h uitkomen als ik goed gerekend heb.
[ Voor 5% gewijzigd door P5ycho op 15-03-2026 07:36 ]
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV

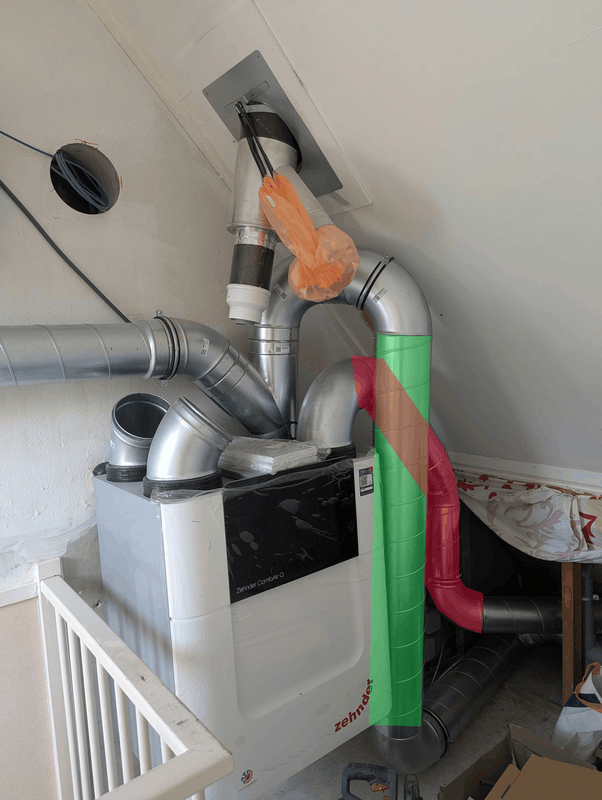

Vraagje, ik heb hier een Nibe F470 met WTW die een eerste onderhoudsbeurt moet krijgen, nou is er een monteur bij de buren (zelfde systeem) geweest waar bleek dat de ventilatiebuizen niet makkelijk weer terug op de WTW te monteren zijn. Nu wordt er gezegd dat er een hulpstuk/koppelstuk nodig is om dit netjes te maken.
Mijn vraag: klopt dit, is dit verkeerd gemonteerd tijdens de aanleg & wat kan ik daarvoor regelen? De monteur heeft het idee om 125mm flexibele slang te gebruiken maar heb mijn twijfels hierover.
Mijn vraag: klopt dit, is dit verkeerd gemonteerd tijdens de aanleg & wat kan ik daarvoor regelen? De monteur heeft het idee om 125mm flexibele slang te gebruiken maar heb mijn twijfels hierover.
:no_upscale():strip_icc():strip_exif()/f/image/YTiTwsmpwgjGfRM06cGZS5N7.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/4ffTMwl8O3gFXnDYCTG15o8V.jpg?f=user_large) |
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
De flow tussen woonkamer en eetkamer is 180m3/h, maar 120 m3/h op 66%. Dus dat zal dan goed gaan.
[...]
Ze hebben de dakkapel over het hoofd gezien gok ik zo. Zowat gehele ruimte is 2,5 meter hoog.Het bbl rekent de schuine delen van een kamer niet mee tot een hoogte van ~2.5m itt de makelaar/architect die alles vanaf 1.5m al meeneemt als woonoppervlak. Je begint ondertussen te snappen waarom het Bbl niet heilig is?
[...]
Een debiet van 90 door twee aanvoer van 45m3/h, of 1 wat is gunstiger qua geluid? We kunnen ook 70 doen met 1 ventiel en dan in de woonkamer twee ventiel van 55m3/h. Dan gaat er 180m3/h naar de eetkamer
[...]
Als we gaan aanvoeren op die kamer, dan gaat de totale balans naar 430 en is het even de vraag waar je die extra 65m3/h (25m3/h extra invoer en 40m3/h afvoer die op die zolderkamer eraf gaat) gaat afvoeren. Wat je kunt volgens mij niet spreken van een overflow van de ene zolderkamer naar de andere.
[/quote]

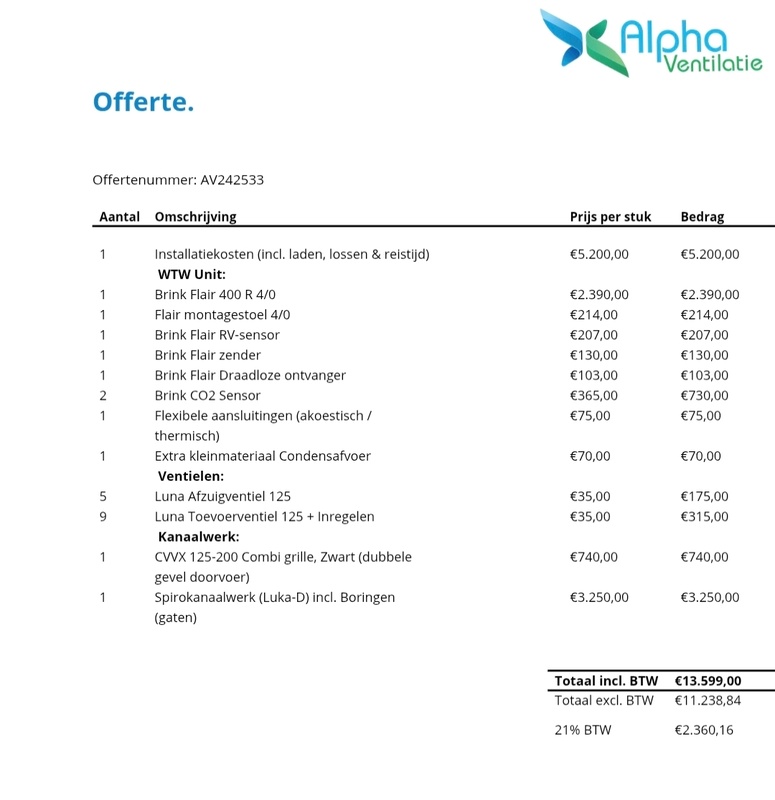

Goede tip. Ben benieuwd wat de extra kosten zullen zijn...
[...]

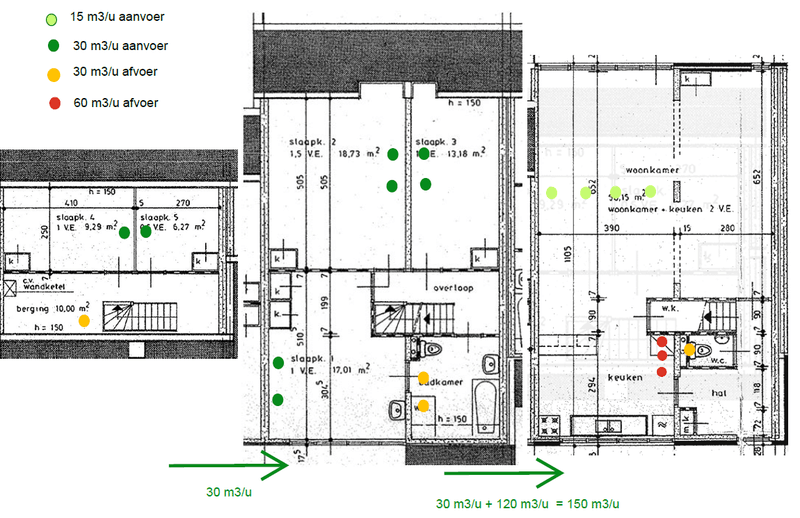

Hieronder de nieuwe tekening:

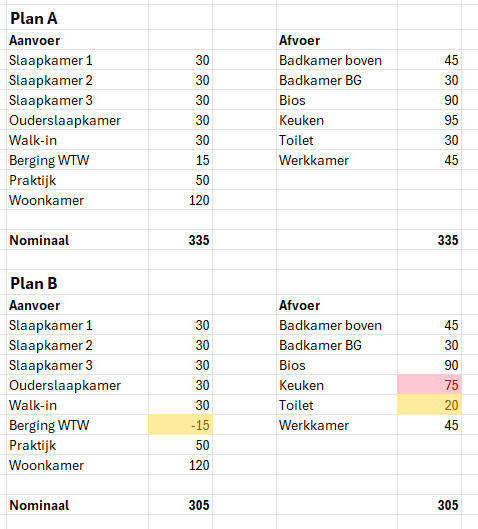

berekening:
Qua geluid is 2 ventielen altijd beter dan 1.
Wat betreft de afvoer op zolder, ik begrijp de argumenten. Het is netjes in balans allemaal zo, dus prima om daar af te voeren.
De ERV versie kost waarschijnlijk een kleine 1000 meer, maar je krijgt wat terug doordat je geen rioleringsaansluiting meer nodig hebt (als je installateur die uren nog kan schrappen).
Ik vind het netjes zo. Zelfde aantal ventielen, maar:
- alle bovenvertrekken goed gedimensioneerd
- bijna dubbele debiet op de speelkamer
- minder ventielen in de woonkamer
- probleem met teveel debiet per ventiel in de keuken opgelost
- berging meegenomen
Wat betreft de afvoer op zolder, ik begrijp de argumenten. Het is netjes in balans allemaal zo, dus prima om daar af te voeren.
De ERV versie kost waarschijnlijk een kleine 1000 meer, maar je krijgt wat terug doordat je geen rioleringsaansluiting meer nodig hebt (als je installateur die uren nog kan schrappen).
Ik vind het netjes zo. Zelfde aantal ventielen, maar:
- alle bovenvertrekken goed gedimensioneerd
- bijna dubbele debiet op de speelkamer
- minder ventielen in de woonkamer
- probleem met teveel debiet per ventiel in de keuken opgelost
- berging meegenomen
[ Voor 4% gewijzigd door P5ycho op 15-03-2026 14:05 ]
12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV
Hartelijk dank @P5ycho:
Qua geluid is 2 ventielen altijd beter dan 1.
Wat betreft de afvoer op zolder, ik begrijp de argumenten. Het is netjes in balans allemaal zo, dus prima om daar af te voeren.
De ERV versie kost waarschijnlijk een kleine 1000 meer, maar je krijgt wat terug doordat je geen rioleringsaansluiting meer nodig hebt (als je installateur die uren nog kan schrappen).
Ik vind het netjes zo. Zelfde aantal ventielen, maar:
- alle bovenvertrekken goed gedimensioneerd
- bijna dubbele debiet op de speelkamer
- minder ventielen in de woonkamer
- probleem met teveel debiet per ventiel in de keuken opgelost
- berging meegenomen
Ik zit nog even te stoeien met de plaatsing van een aantal ventielen, wat is gebruikelijk bij de slaapkamers en badkamer: moeten ze dan in de verste hoek geplaatst worden, of kunnen ze prima midden in de ruimte of bij de deur geplaatst worden (dit is namelijk nu ingetekend door installateur).
Afzuiging badkamer, boven de douchehoek, of juist niet?
In hoeverre is het van belang dat het deel van de spirobuis die de muur naar buiten gaat ook geïsoleerd is? Ik bedoel dus specifiek het deel in de spouw.
De firma die de gaten komt boren had namelijk nog nooit gehoord van een gat van 168mm waar ik specifiek om vroeg.
Je ziet bij aanbieders zowel geveldoorvoeren die geïsoleerd zijn als doorvoeren die niet geïsoleerd zijn. De spouw wordt ook nog nageisoleerd met EPS dus ik vraag mij af in hoeverre er nog een condens probleem kan ontstaan op die paar CM.
De firma die de gaten komt boren had namelijk nog nooit gehoord van een gat van 168mm waar ik specifiek om vroeg.
Je ziet bij aanbieders zowel geveldoorvoeren die geïsoleerd zijn als doorvoeren die niet geïsoleerd zijn. De spouw wordt ook nog nageisoleerd met EPS dus ik vraag mij af in hoeverre er nog een condens probleem kan ontstaan op die paar CM.
:strip_icc():strip_exif()/u/218488/crop5975da7e9199c_cropped.jpeg?f=community)
Ik zou sowieso het gat minstens 2mm groter boren dan de diameter, anders krijg je hem er nooit in. Als het iets te ruim is kan je altijd nog wat pur erin spuiten, makkelijker dan te klein:
In hoeverre is het van belang dat het deel van de spirobuis die de muur naar buiten gaat ook geïsoleerd is? Ik bedoel dus specifiek het deel in de spouw.
De firma die de gaten komt boren had namelijk nog nooit gehoord van een gat van 168mm waar ik specifiek om vroeg.
.
![[Afbeelding]](https://tweakers.net/i/L6KitD2L8x6MV833K72e9JucDOI=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/4SfBql82T2Rd9MYlNDT36iBj.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/CtiFw_1aNQXe5fDFbhTTVxKOBHY=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/SdJNBgoj4bWmBMubJ2437OWK.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/sXAtBIFzvtokz1ovo8W5dL0Zcy8=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/Lt5Hh6MMaznEiX0J131TMCO1.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/ycV3wUk8vlNxr3HMg134lnZXbPQ=/fit-in/3000x2000/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/9u4YSAhl07KSeD8zXxieZjof.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/0oKwfb0w1BlkNrMq2gx0qXHevOg=/fit-in/3000x3000/filters:no_upscale():strip_exif()/f/image/rkqAwaNRN23y4cnMG3n8ICRW.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/3MeDd8kVZyNYqYg9hNxx_ldA-3A=/fit-in/3000x3000/filters:no_upscale():strip_exif()/f/image/UvX8RLMqjIs0ku1U4BWbQDzN.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/NT40MojMe2STJnvMhUCVe28ISZo=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/glpy82GuM4sL8huBO9qTnQc6.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/husDT5wPMHv2QBlqinZN2n0cqgw=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/yyiyklpBW39SNmvSb4IhkSu3.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/H1XemiBMysPayzoJE4EK3hvdlDY=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/fLKOUyFbCJHhBAysZxj4ZBS9.jpg?f=user_large){kind=link}
-=[Terminator]=- R3doxNL Anahka#2910 Specs. 16x LONGi LR4-72HPH-455M (7280 Wp) Oost/West (-85°/95°,13°) op 8x APS DS3-L. ID.3 First Plus. Zappi v2.1. Daikin 3MXM40A met CTXM15R, FTXM20R en FTXM35R.
