dino-vrij! Kia EV6 GT-Line 77kWh, 10.200 WP op Fronius 7kW, Panasonic 9kW T-CAP warmtepomp voor de bollenschuur
:strip_icc():strip_exif()/u/78991/Image2.jpg?f=community)
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Bedankt Frans. Dat is een opluchting:
[...]
De buitenunit zit met de voedingskabel aangesloten op de binnenunit. De binnenunit zit met 2 kabels aangesloten op twee groepen in de groepenkast. Op de ene groep loopt maximaal 13A en de andere maximaal 15,9A. Beide groepen kunnen dus worden gezekerd met 16A automaten. Ik zou ze op twee verschillende fasen zetten
Zie Service Manual blz. 25
https://www.climadirect.c...en/service-manual-499.pdf
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
:strip_icc():strip_exif()/u/117016/crop63d78d81b16ed_cropped.jpg?f=community)
dino-vrij! Kia EV6 GT-Line 77kWh, 10.200 WP op Fronius 7kW, Panasonic 9kW T-CAP warmtepomp voor de bollenschuur
:strip_icc():strip_exif()/u/104484/pinguin.jpg?f=community)
enphase 8300wp (3460 ZO, 2740 ZW, 2100 NO), 2x20 vacuümbuizen op 300l SWW, Panasonic WH-MXC12J9E8, gasloos sinds Juni 2022 Stromer st3 voor woon-werk
/u/866705/crop665b2732759fb_cropped.png?f=community)
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
Heb vandaag de isolatie geplaatst. Heb bij de Spirotech de isolatie schalen erbij gekocht. Heb ze hier nog niet voorbij zien komen. Moet zeggen dat het prima werkt, niet de goedkoopste optie maar ben er tevreden mee.
/f/image/aoLYk9bBAjfBLIoXsekeCyvh.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/aoLYk9bBAjfBLIoXsekeCyvh.png?f=user_large)
Pana WH-MDC09J3E5 | 32 x 400wp Risen Solar | Byd Atto 3
:strip_icc():strip_exif()/u/45575/crop5eabccf00c955_cropped.jpeg?f=community)
Serieus? 👀 zwarte nippeltje slagje open laten van de WP?
Dan moet ik morgen even het dak op
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Dat ziet er netjes uit zo!

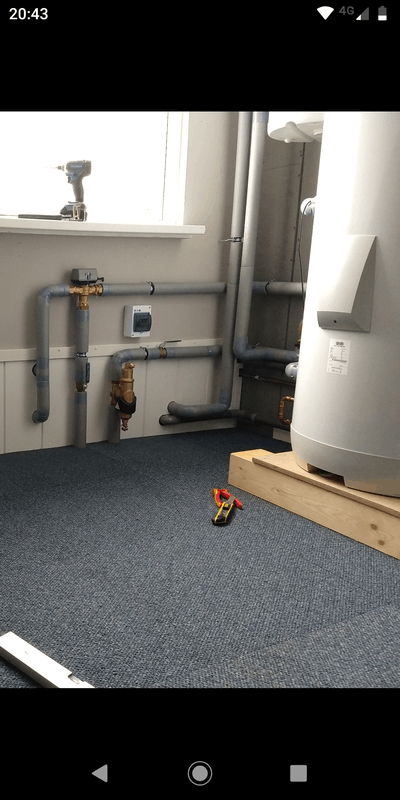

Ik heb van Spirotech de gecombineerde lucht/vuilafscheider gemonteerd, zie foto.
Maar daar heb ik nog geen passende isolatieschaal voor gevonden helaas.
:fill(white):strip_exif()/f/image/fwB6VNs6OkpxqMBLrou2Emup.png?f=user_large)
/u/1375664/crop62fde419593e4_cropped.png?f=community)
Hier ook dicht hoor, had bij elke defrost een kop water die eruit kwam. Vermoedelijk druk die opgebouwd werd. Andere positie al ontluchter zitten dus prima zo:
[...]
Serieus? 👀 zwarte nippeltje slagje open laten van de WP?
Dan moet ik morgen even het dak op
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Heel serieus. Met dichte dop kan lucht niet ontsnappen. Zeker hoog op het dak belangrijk als hoogste punt.:
[...]
Serieus? 👀 zwarte nippeltje slagje open laten van de WP?
Dan moet ik morgen even het dak op
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Dan moet het goedkomen zo niet dan meld ik me weer
Pana WH-MDC09J3E5 | 32 x 400wp Risen Solar | Byd Atto 3
:strip_icc():strip_exif()/u/40490/avatar23.jpg?f=community){kind=avatar}
Ben vandaag begonnen met de voorbereidingen, uitgraven voor de leidingen. Nou blijkt er een drainagebuis te zitten vlak naast de beoogde plek.
Misschien dat ik die nog even een meter verleng dan ligt hij mooi onder het bed van de warmtepomp.
Qua afmetingen komt het allemaal ook prima uit, ik dacht dat ik misschien iets verdiept moest plaatsen maar dat is niet eens nodig. Helaas vandaag geen hulp voor het leggen van de leidingen, dus volgende week maar verder.
Misschien dat ik die nog even een meter verleng dan ligt hij mooi onder het bed van de warmtepomp.
Qua afmetingen komt het allemaal ook prima uit, ik dacht dat ik misschien iets verdiept moest plaatsen maar dat is niet eens nodig. Helaas vandaag geen hulp voor het leggen van de leidingen, dus volgende week maar verder.
Draai minimaal een kwartier het ontluchtings programma tot dat de waterpomp rustig zonder bijgeluiden draait:
Dan moet het goedkomen zo niet dan meld ik me weer
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
Ziet er zeer keurig uit! Zo komt 't er bij mij niet uit te zien ben ik bang.... Je heb zo nog wel warmteverlies via de kraanhendels
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
:strip_exif()/u/33876/crop5db309f39f3f0_cropped.gif?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2JixdTgMr2FzHxEukWFHX3VQ.jpg?f=user_large)

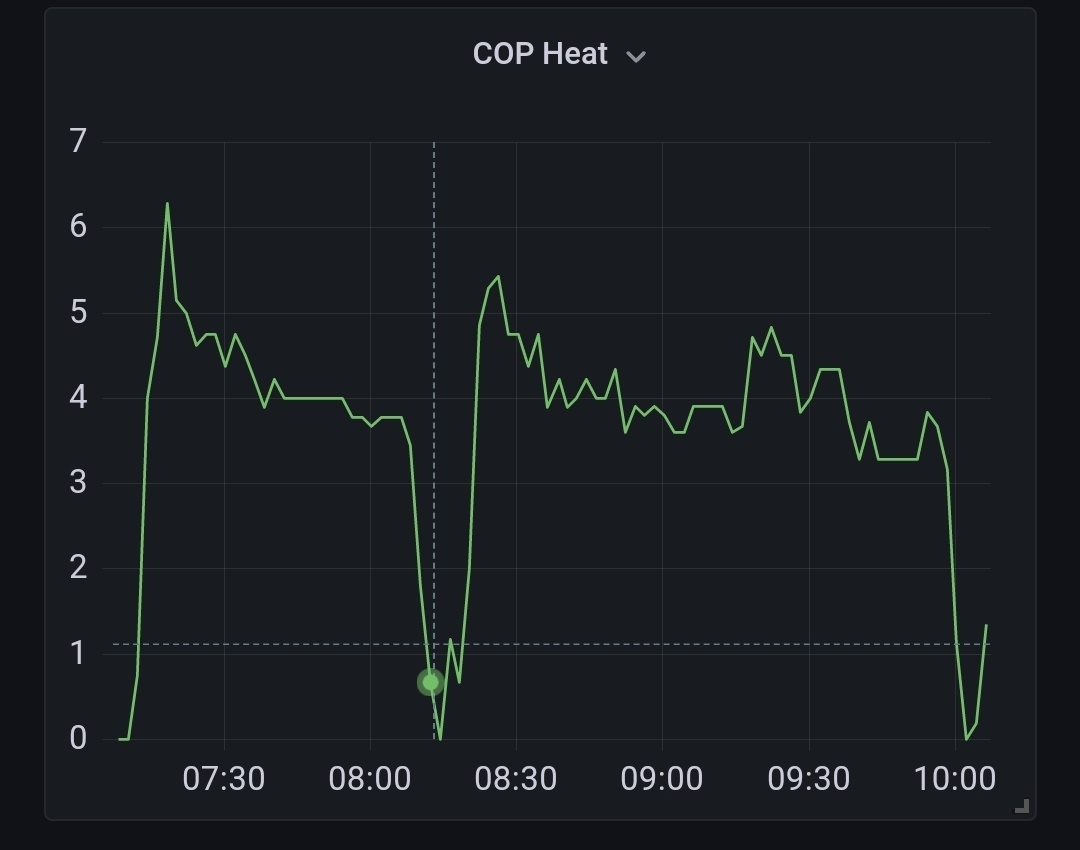

Met dit vochtige weer ( ramen zijn nog steeds beslagen aan de buitenkant) toch 2x een defrost gehad. Dit is een de cop dip terug te zien
maar heb het ook in een andere grafiek echt als waarde opgenomen.Ik lees de waarden uit via Heishamon en via de NodeRed route bedien ik de boel( dat is een ander topic)
Disclaimer: de cop is op basis van wat de WP als verbruik en opwekking aangeeft
[ Voor 7% gewijzigd door The-Source op 26-11-2022 10:15 ]
Taal fouten inbegrepen ;)
Mijn AI Art YouTube kanaal
Die kunnen er altijd nog af:
[...]
Ziet er zeer keurig uit! Zo komt 't er bij mij niet uit te zien ben ik bang.... Je heb zo nog wel warmteverlies via de kraanhendels
Ik twijfel alleen nog hoe ik de flexslang buiten het beste kan isoleren. De isolatiebuis die ik voor binnen gebruik is hiervoor te stug om het netjes te kunnen doen. Iemand een suggestie hoe ik dit netjes kan doen?
:fill(white):strip_exif()/f/image/DXqCrxjDTsaLDonX2Do9hgr1.png?f=user_large)
Pana WH-MDC09J3E5 | 32 x 400wp Risen Solar | Byd Atto 3
:strip_icc():strip_exif()/u/1768442/crop633c791419e5d_cropped.jpg?f=community)
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
Gewoon Armacell/Armaflex. Maak je niet druk over UV en vogels. Isolatie van koppelingen en appendages buiten is overbodig. Het warmteverlies valt in het niet bij de ongeïsoleerde binnenkant van de wp en condens bij koelen is buiten ook niet erg.:
[...]
Die kunnen er altijd nog af
Iemand een suggestie hoe ik dit netjes kan doen?
[Afbeelding]
PV: 7.910 WP O-Z-W | Enphase Envoy S Metered | IQ7+ | Panasonic 12KW T-Cap J-Gen | 300L SWW | 200L Buffer | Fibaro HC2 | Gasloos sinds 4-10-22
/u/252293/crop6898f1df79a28.png?f=community)
dinrail kWh meter, enkel temperatuur sensoren op de buis en een raspberry pi. En dan loggen naar PVOutput.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ujS9FUnftBP4Q7EdVAg1Kdy8.jpg?f=user_large)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 2400AC 11,5kWh🔋,Hyundai Kona 64kWh 🚗, Peblar Home ⛽

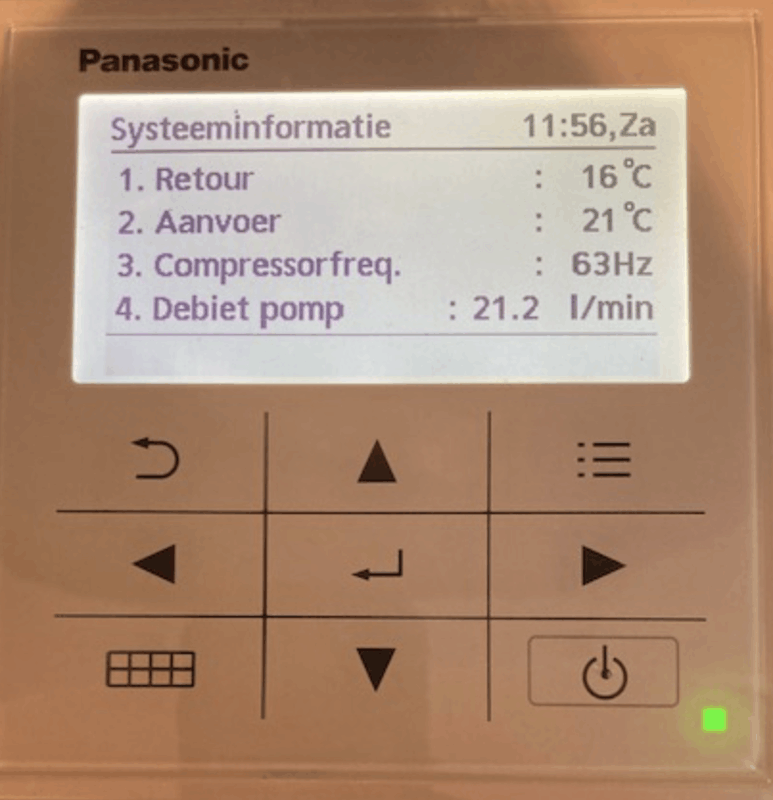

Hij is gestart. Draai nu op onderstaande waardes. Systeem is 100m2 VV WH-MDC09J3E5 direct op een gesloten verdeler.
/f/image/5KoSUcTcvlwtd4JPoPLu9fqc.png?f=fotoalbum_large)
/f/image/RpGnpSjVZdewQerAhj8bSH7C.png?f=fotoalbum_large)
Vraag: Debiet pomp is dit een 'normale' snelheid?
Moet eerlijk zeggen begrijp het nog niet helemaal, maar dat komt wel.
Heb een KWH meter, maar zal het voor nu moeten doen met de temperatuur van de pana zelf.
:fill(white):strip_exif()/f/image/5KoSUcTcvlwtd4JPoPLu9fqc.png?f=user_large)
:fill(white):strip_exif()/f/image/RpGnpSjVZdewQerAhj8bSH7C.png?f=user_large)
Vraag: Debiet pomp is dit een 'normale' snelheid?
Moet eerlijk zeggen begrijp het nog niet helemaal, maar dat komt wel.
Heb een KWH meter, maar zal het voor nu moeten doen met de temperatuur van de pana zelf.
Pana WH-MDC09J3E5 | 32 x 400wp Risen Solar | Byd Atto 3
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
:strip_icc():strip_exif()/u/54503/oogmoon.jpg?f=community)
Jij hebt 'm dus aan de muur gehangen, hoe heb jij de afvoer gedaan? Geen grindbed?:
[...]
Die kunnen er altijd nog af
Iemand een suggestie hoe ik dit netjes kan doen?
[Afbeelding]
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Rj-TEC in Duitsland heeft hele mooie slag. Dit is hele dikke slang.:
[...]
Die kunnen er altijd nog af
Iemand een suggestie hoe ik dit netjes kan doen?
[Afbeelding]
Helaas ben ik niet handig genoeg om de link anders te kopieëren, dus probeer ik het zo.
https://www.rjtec-shop.eu/de/Iso-50-48.html.
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
:strip_exif()/u/68631/vogel.gif?f=community)
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
/u/42648/crop635863345e4c0.png?f=community)
:fill(white):strip_exif()/f/image/jm8MPXvmtHzWr1Msi0457ceU.png?f=user_large)

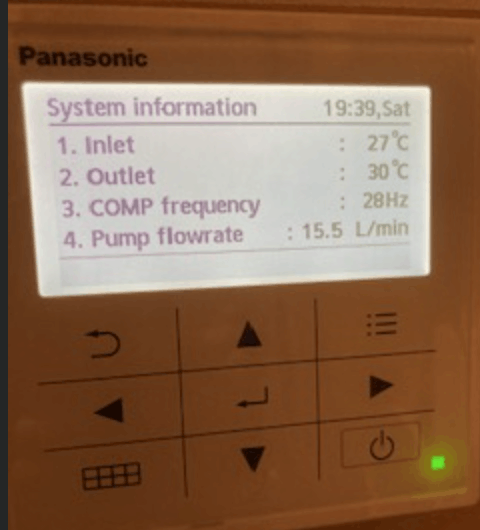

Draait al een stuk rustiger als vanmiddag. De temperatuur in huis loopt goed op, wat pas ik aan als de temperatuur te hoog wordt? De stooklijn temp verlagen? Of eerst een dag aankijken?
Pana WH-MDC09J3E5 | 32 x 400wp Risen Solar | Byd Atto 3
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Dát doe ik dus met een externe thermostaat (van een ander merk dan Panasonic
)Shiften kan ook, doe je op de controller van +5 tot -5 : pijl omhoog/ pijl omlaag.
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
Oke, die -10 zodat de lijn wat vlakker loopt en met 26 zak je ook een beetje. Denk dat ik het tot morgen even aankijk, of de kamertemperatuur moet vanavond nog gaan oplopen. Zit nu rond de 20.7 hoor hier niemand meer klagen op het moment.
Pana WH-MDC09J3E5 | 32 x 400wp Risen Solar | Byd Atto 3
Dat laatste is super handig maar dan moet de thermostaat op cn4 en dat kan alleen zonder sww boiler.:
[...]
Dát doe ik dus met een externe thermostaat (van een ander merk dan Panasonic
Shiften kan ook, doe je op de controller van +5 tot -5 : pijl omhoog/ pijl omlaag.
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
Dit ga ik vanaf volgende week ook doen (geen internet nu). Wil nu proberen om in elk geval de basis alvast goed te hebben staan.:
[...]
Dát doe ik dus met een externe thermostaat (van een ander merk dan Panasonic
Shiften kan ook, doe je op de controller van +5 tot -5 : pijl omhoog/ pijl omlaag.
Pana WH-MDC09J3E5 | 32 x 400wp Risen Solar | Byd Atto 3
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
/u/58527/crop598f55cf0092d_cropped.png?f=community)
![[Afbeelding]](https://tweakers.net/i/UBwvuOKukLSo-hxBu3XUaWx15XI=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/sA1HyoweV2XZo9XiFJG6GvSr.jpg?f=user_large){kind=link}
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.

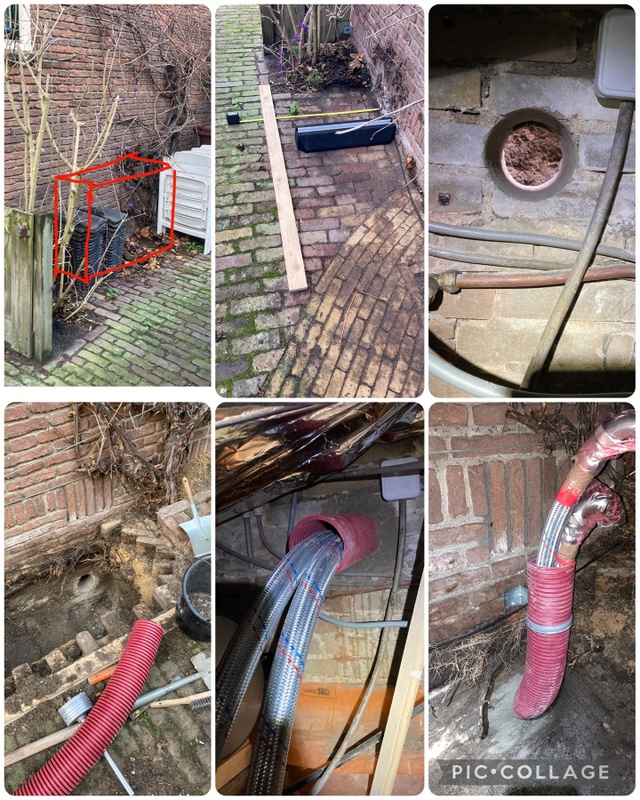

Vandaag aan de gang geweest met plaatsing WP, voornamelijk graven en 110 mm gat boren vanuit kruipruimte. Ik hoop ‘m morgen op z’n plek te kunnen zetten. Ik ga ‘m toch niet op ‘t riool aansluiten maar gooi ‘t gat vol met grind. :strip_exif()/f/image/Iw1tSuDBX5sxLCDDcUu07s0L.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Iw1tSuDBX5sxLCDDcUu07s0L.jpg?f=user_large)
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
Warmte pomp draait nu bijna een dag:
De stooklijn staat nu als volgt: Hierbij draai ik nu op -2 omdat het binnen anders te warm wordt. Temp in huis is nu 20.7 wat voldoende is.
Zoals Erik gister aangaf kan ik -5 naar -10 aanpassen en de min temp naar 26 zetten.
/f/image/NOu8uYn4Za21FQtSbdn3p7dt.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/FAm7i13dSCwGpYGM9kB76elD.png?f=user_large)
:fill(white):strip_exif()/f/image/JYvMEuovGpWVi0WF8MTqkV0s.png?f=user_large)
Ik zie nu dat de flowrate 9.4L per minuut is, deze zakt omdat de delta T is bereikt neem ik aan?
De comp freq is 22hz.
Verbruik is 18kw / 20h draaien. (KWH meter) Lijkt me aan de hoge kant maar zal ook met de opstart / verwarmen vloer te maken hebben.
Waarschijnlijk lastig te zeggen met de data die ik nu niet compleet heb, maar zijn er nog aanpassingen welke ik kan doen? Dinsdag wordt ik weer aangesloten op internet en heb ik meer inzicht in de data.
Voor als nog, moet ik zeggen dat het helemaal niet tegenvalt en met de hulp van hier draait de WP probleemloos nu alleen de fine tuning nog.
De stooklijn staat nu als volgt: Hierbij draai ik nu op -2 omdat het binnen anders te warm wordt. Temp in huis is nu 20.7 wat voldoende is.
Zoals Erik gister aangaf kan ik -5 naar -10 aanpassen en de min temp naar 26 zetten.
:fill(white):strip_exif()/f/image/NOu8uYn4Za21FQtSbdn3p7dt.png?f=user_large)
Ik zie nu dat de flowrate 9.4L per minuut is, deze zakt omdat de delta T is bereikt neem ik aan?
De comp freq is 22hz.
Verbruik is 18kw / 20h draaien. (KWH meter) Lijkt me aan de hoge kant maar zal ook met de opstart / verwarmen vloer te maken hebben.
Waarschijnlijk lastig te zeggen met de data die ik nu niet compleet heb, maar zijn er nog aanpassingen welke ik kan doen? Dinsdag wordt ik weer aangesloten op internet en heb ik meer inzicht in de data.
Voor als nog, moet ik zeggen dat het helemaal niet tegenvalt en met de hulp van hier draait de WP probleemloos nu alleen de fine tuning nog.
Pana WH-MDC09J3E5 | 32 x 400wp Risen Solar | Byd Atto 3
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
:fill(white):strip_exif()/f/image/AaJnOWTxffwSFU9x4Sy8y7Ds.png?f=user_large)
:fill(white):strip_exif()/f/image/mD8uEloNegvo2ZzHdT1Be09k.png?f=user_large)
https://nathan.compano.co...TE/83030100cNL_RBE%2B.pdf
Kan iemand wat suggesties aandragen bij Panasonic? De voordelen hoef ik hier niet uit leggen. Wel jammer dat wij dan onze kennis niet meer met iedereen moeten delen maar voor de leek wel de optimale route.
#DWAR (dynamische weer afhankelijke regeling)
[ Voor 30% gewijzigd door ErikVers op 27-11-2022 12:29 ]
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
