Panasonic 12J T-CAP | Atlantic Explorer 270L | 4 x MHI SRK24ZS-WF + SRF35ZS-W | 12.000 Wp Enphase | Home Assistant, Heishamon, Mhi-ctrl | Alfa Romeo Giulia Veloce
Dat zijn ideale momenten voor een Legionella run
Gasloos sinds feb23, WP: Pana Mono 9j, WPB: Auer Air 200l, PV: 14x290 Wp
:strip_icc():strip_exif()/u/409928/crop5ad0caf6abd78.jpeg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/q19VEQWlJ9ckQC9u1yNigamy.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WAmv6b9H2nNwY1tARVfvPSxh.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/x1UVv5NJCwC5hqDH6DZupj5H.jpg?f=user_large)
Vandaag de 7kW binmen gekregen.
Geisoleerde Henco leidingen 32x3 in blinde draignagebuis 80mm, om de 50cm gaten geboord en de hele buis volgespoten met pur.
Zou goed moeten zijn zou je zeggen 👌
3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024
3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024
:strip_icc():strip_exif()/u/27534/crop6034c8a9a8f28_cropped.jpg?f=community)
Verwacht niet teveel van de PUR, bij mij ging het mis
. Zie:--Erik-- in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #10"
V&A Bosch L-boxxen - V&A Bosch GTB 12v-11 - V&A Keim - V&A schakelmateriaal
Panasonic 12J T-CAP | Atlantic Explorer 270L | 4 x MHI SRK24ZS-WF + SRF35ZS-W | 12.000 Wp Enphase | Home Assistant, Heishamon, Mhi-ctrl | Alfa Romeo Giulia Veloce
Ik gebruik pur icm met een pistool, bij mij is alles netjes uitgehard.:
[...]
Verwacht niet teveel van de PUR, bij mij ging het mis
--Erik-- in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #10"
3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024
:strip_icc():strip_exif()/u/214605/crop5db1350c03392_cropped.jpeg?f=community)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
:strip_icc():strip_exif()/u/50867/k750logo1.jpg?f=community)
Nog even op voortborduren ....:
[...]
Jullie willen een wp laten draaien tussen de 32-35 en 45 graden water?
Mijn topics:
TOP29 Z1_Heat_Curve_Target_High_Temp 45 °C
TOP30 Z1_Heat_Curve_Target_Low_Temp 25 °C
TOP31 Z1_Heat_Curve_Outside_High_Temp 15 °C
TOP32 Z1_Heat_Curve_Outside_Low_Temp -15 °C
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/78WymQwLhj7RkV9kP2HVuEOU.jpg?f=user_large)
Zo heb ik vandaag gedraaid en dat leverde dit gedrag op:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/hIRrUgvYJQRwciHnCwgCQ8NG.jpg?f=user_large)
Wat is er gedaan om dit te krijgen:
- Voetventielen van de 4 radiatoren op de BG geheel open voor zover ze niet vastzitten
- De controller thermostaat doet mee
- Alleen het cloud ding is actief
Buiten 6-7 graden gehad met een matige oosten wind tot 14:30 (blaast tegen voorkant wp) en daarna Z/W.
De runs worden langer en de pauzes ook, hij reageert duidelijk op de thermostaat vraag.
Het gestotter net voor 10u is me niet duidelijk, vanaf 13u ging silence 1 uit en die blijkt niet zo veel te doen.
Nu is het een beetje zoeken wat de flow betreft, het lijkt erop dat de wp stopt als de flow langer op 10l/min zit omdat ta dan te hard stijgt (soms 3,5K in 5 minuten).
Alleen bij de laatste run zag het er normaal uit, wellicht omdat de thermostaat het warm genoeg vond.
Op zich is dit gedrag wel een verbetering want ik zat eerst steevast op 3 of meer starts per uur.
Een continu run zit er nu nog niet in omdat er te weinig vraag is en wat verbruik betreft vind ik dit eigenlijk niet verkeerd (<6kWh).
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/dB5DcGEHNXQWbcpzEXcvlFNd.jpg?f=user_large)
Hier zie je de woonkamer temperatuur (bovenste lijn, buiten (onderstedie hapert en de gele is wp SO teller.
Wordt het kouder dan verwacht ik langere runs en kortere pauzes, helemaal met meer wind.
Ik zit met de flow wel op een grens, 1 radiator dicht kan al H62 geven wat een keer door een sluitende thermostaatknop kwam, sindsdien staan ze op handmatig 25 graden.
Omdat hier en daar de flow beperken een langere run kan geven (afgifte verlagen zodat de vraag langer blijft) kan ik een beetje pielen maar mijn speelruimte is beperkt.
Sterker nog, de grootste radiator stond op 2/3 open, die in de hal 1/2 open wat nog goed ging (geen H62) maar wellicht meer starts gaf.
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
:strip_icc():strip_exif()/u/131408/crop5c2e1a3c6d654_cropped.jpeg?f=community)
Panasonic 12J T-CAP | Atlantic Explorer 270L | 4 x MHI SRK24ZS-WF + SRF35ZS-W | 12.000 Wp Enphase | Home Assistant, Heishamon, Mhi-ctrl | Alfa Romeo Giulia Veloce
Het lijkt erop dat de ta en tr sensors het gewenste gedrag verstoorden, ik heb ta +1 en tr -1 ingesteld en dat gaat stukken beter
Een kanttekening bij de omstandigheden, het week schema was leeg door het gewissel tussen de cloud en de controller wat een niet zo handig gevolg is van wel/geen timer instellen met de cloud
Maar goed, een late start betekent wel veel vraag en dat werd dus even stampen met 67Hz
De metingen zijn nu wel way off met een whopping productie van 10,5kW waarbij de SO even 2,45kW verbruik aantikte.
:strip_exif()/f/image/xiOn5ECUOy9MNVj4ufbtVn0m.jpg?f=fotoalbum_medium)
Nu hij wat uren achtereen heeft gedraaid kan ik daar bruikbare data uit halen, Ta-Tr is 3,5K en op de meeste radiatoren meet ik 2K dus ik kan de sensors wel een graad dichter bij elkaar brengen.
Terwijl de pomp vannacht niet draaide was Ta-Tr nog 1 à 1,5K waarbij Ta hoger bleef dan Tr dus prima.
Nu is de vraag hoe ik het ga doen, beide 0,5K richting elkaar verzetten of iets anders
Een kanttekening bij de omstandigheden, het week schema was leeg door het gewissel tussen de cloud en de controller wat een niet zo handig gevolg is van wel/geen timer instellen met de cloud
Maar goed, een late start betekent wel veel vraag en dat werd dus even stampen met 67Hz
De metingen zijn nu wel way off met een whopping productie van 10,5kW waarbij de SO even 2,45kW verbruik aantikte.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xiOn5ECUOy9MNVj4ufbtVn0m.jpg?f=user_large)
Nu hij wat uren achtereen heeft gedraaid kan ik daar bruikbare data uit halen, Ta-Tr is 3,5K en op de meeste radiatoren meet ik 2K dus ik kan de sensors wel een graad dichter bij elkaar brengen.
Terwijl de pomp vannacht niet draaide was Ta-Tr nog 1 à 1,5K waarbij Ta hoger bleef dan Tr dus prima.
Nu is de vraag hoe ik het ga doen, beide 0,5K richting elkaar verzetten of iets anders
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Die grafiek vind je die het scherm van de panasonic monoblock? Of heb je iets daarbij gekocht?:
Het lijkt erop dat de ta en tr sensors het gewenste gedrag verstoorden, ik heb ta +1 en tr -1 ingesteld en dat gaat stukken beter
Een kanttekening bij de omstandigheden, het week schema was leeg door het gewissel tussen de cloud en de controller wat een niet zo handig gevolg is van wel/geen timer instellen met de cloud
Maar goed, een late start betekent wel veel vraag en dat werd dus even stampen met 67Hz
De metingen zijn nu wel way off met een whopping productie van 10,5kW waarbij de SO even 2,45kW verbruik aantikte.
[Afbeelding]
Nu hij wat uren achtereen heeft gedraaid kan ik daar bruikbare data uit halen, Ta-Tr is 3,5K en op de meeste radiatoren meet ik 2K dus ik kan de sensors wel een graad dichter bij elkaar brengen.
Terwijl de pomp vannacht niet draaide was Ta-Tr nog 1 à 1,5K waarbij Ta hoger bleef dan Tr dus prima.
Nu is de vraag hoe ik het ga doen, beide 0,5K richting elkaar verzetten of iets anders
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Ta +? heb je de sensoren geijkt?:
Het lijkt erop dat de ta en tr sensors het gewenste gedrag verstoorden, ik heb ta +1 en tr -1 ingesteld en dat gaat stukken beter
Een kanttekening bij de omstandigheden, het week schema was leeg door het gewissel tussen de cloud en de controller wat een niet zo handig gevolg is van wel/geen timer instellen met de cloud
Maar goed, een late start betekent wel veel vraag en dat werd dus even stampen met 67Hz
De metingen zijn nu wel way off met een whopping productie van 10,5kW waarbij de SO even 2,45kW verbruik aantikte.
[Afbeelding]
Nu hij wat uren achtereen heeft gedraaid kan ik daar bruikbare data uit halen, Ta-Tr is 3,5K en op de meeste radiatoren meet ik 2K dus ik kan de sensors wel een graad dichter bij elkaar brengen.
Terwijl de pomp vannacht niet draaide was Ta-Tr nog 1 à 1,5K waarbij Ta hoger bleef dan Tr dus prima.
Nu is de vraag hoe ik het ga doen, beide 0,5K richting elkaar verzetten of iets anders
Ta-Tr =3.5k? Wat bedoel je daarmee?
0.5 k welke richting??
Laat je dt gewoon staan in unit.
En kijk per radiator wat er gebeurd, vooral naar je Tr per radiato kijken, en dat vergelijk met je tr pomp[ webkasje] . Evt met ir thermometer.
Wat zijn je tr van je radiatoren.
Allermooiste zou zijn als je nu wat speelt hoopt op een paar koude dagen en dan als het minder koud is je unit factorureset, en dan goed starten
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Blij dat ik dan iets heb kunnen bijdragen. Haha:
Het lijkt erop dat de ta en tr sensors het gewenste gedrag verstoorden, ik heb ta +1 en tr -1 ingesteld en dat gaat stukken beter
Een kanttekening bij de omstandigheden, het week schema was leeg door het gewissel tussen de cloud en de controller wat een niet zo handig gevolg is van wel/geen timer instellen met de cloud
Maar goed, een late start betekent wel veel vraag en dat werd dus even stampen met 67Hz
De metingen zijn nu wel way off met een whopping productie van 10,5kW waarbij de SO even 2,45kW verbruik aantikte.
[Afbeelding]
Nu hij wat uren achtereen heeft gedraaid kan ik daar bruikbare data uit halen, Ta-Tr is 3,5K en op de meeste radiatoren meet ik 2K dus ik kan de sensors wel een graad dichter bij elkaar brengen.
Terwijl de pomp vannacht niet draaide was Ta-Tr nog 1 à 1,5K waarbij Ta hoger bleef dan Tr dus prima.
Nu is de vraag hoe ik het ga doen, beide 0,5K richting elkaar verzetten of iets anders
PUHZ-SW75YAA + ERSD-VM2D, Atlantic Explorer V4 270L, WH-MDC09J + PAW-TD30C1E5-HI
Nou ja, al het andere (stooklijn enz.) deed niet veel en dat Tr hoger was dan Ta is gewoon raar.
Ik heb nu een geforceerd resultaat met te grote afwijkingen maar hij draait nu wel al 5u aan een stuk
Op de grootste radiator meet ik Ta 34,6 en Tr 32,6, keuken 36,6/34,6 en de wp zegt 39,25/35,25 wat op zich redelijk kan kloppen.
Door de 'kalibratie' heb ik 4K verschil op de wp en als de pomp niet draait nog 1-1,5K wat teveel is.
Daarom denk ik aan Ta +0,5K en Tr -0,5K wat dan bij stilstand een minimaal verschil geeft en als hij draait 3K.
Het verschil met de radiatoren zal het verlies zijn dat ik over 2x 7m leiding heb waarvan 2x 1m buiten.
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
/u/42648/crop635863345e4c0.png?f=community)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Panasonic 12J T-CAP | Atlantic Explorer 270L | 4 x MHI SRK24ZS-WF + SRF35ZS-W | 12.000 Wp Enphase | Home Assistant, Heishamon, Mhi-ctrl | Alfa Romeo Giulia Veloce
/u/866705/crop665b2732759fb_cropped.png?f=community)
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
Hoewel ik daar handig in ben doe ik dat toch maar niet zolang ik garantie heb
Dan liever de connectoren opzoeken en een verlengkabel maken.
Voor mij is het goed genoeg, ik kan een lan kabel erin stoppen en dan hoef je er niet meer naar om te kijken.
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Maar niet in de pomp zelf monteren levert vaak problemen op ook met utp kabel. Gebruik el. grijze kabel doos buiten de pomp:
[...]
Hoewel ik daar handig in ben doe ik dat toch maar niet zolang ik garantie heb
Dan liever de connectoren opzoeken en een verlengkabel maken.
Voor mij is het goed genoeg, ik kan een lan kabel erin stoppen en dan hoef je er niet meer naar om te kijken.
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
/u/1375664/crop62fde419593e4_cropped.png?f=community)
Je moet vooral ze gewoon zo kalibreren zodat (met compressor al een tijdje uit!!) dat de taentr gelijk zijn. Dat is een basis en staat ook in de TS. Net als het instellen van je pompsnelheid met juiste hexa getal in combinatie met jouw afgifte systeem uitkomt op de flow die hoort bij jouw WP vermogen. Ik ging ervanuit dat hij al door een pana deskundige in bedrijf was gesteld 😜:
[...]
Nou ja, al het andere (stooklijn enz.) deed niet veel en dat Tr hoger was dan Ta is gewoon raar.
Ik heb nu een geforceerd resultaat met te grote afwijkingen maar hij draait nu wel al 5u aan een stuk
Op de grootste radiator meet ik Ta 34,6 en Tr 32,6, keuken 36,6/34,6 en de wp zegt 39,25/35,25 wat op zich redelijk kan kloppen.
Door de 'kalibratie' heb ik 4K verschil op de wp en als de pomp niet draait nog 1-1,5K wat teveel is.
Daarom denk ik aan Ta +0,5K en Tr -0,5K wat dan bij stilstand een minimaal verschil geeft en als hij draait 3K.
Het verschil met de radiatoren zal het verlies zijn dat ik over 2x 7m leiding heb waarvan 2x 1m buiten.
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Helaas, die deskundige probeer ik zelf te worden
Ik zit al een hele tijd te stoeien met de korte runs en het warme weer hielp daar niet bij.
Het is trial en error hier, omdat Tr boven de Ta uit kwam heb ik de offset een beetje overdreven hoog gemaakt opdat de uitkomst ergens een keer heel duidelijk ging wijzen op wat er niet goed zit.
Een run van bijna 8 uur heb ik nog nooit gezien dus blijkbaar heb ik nu een oorzaak te pakken
Eerst wil ik zien hoe lang deze run wordt en als ie een keer stopt dan verklein ik de offset zodat de metingen beter aansluiten bij de werkelijkheid.
Werkt de wp na nog wat aanpassen goed dan kan ik alles volgens het boekje gaan doen maar eerst wil ik het probleem met de korte runs eruit hebben
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Wil je eens een nieuwe printscreen posten hoe de grafiek er nu uit ziet:
[...]
Helaas, die deskundige probeer ik zelf te worden
Ik zit al een hele tijd te stoeien met de korte runs en het warme weer hielp daar niet bij.
Het is trial en error hier, omdat Tr boven de Ta uit kwam heb ik de offset een beetje overdreven hoog gemaakt opdat de uitkomst ergens een keer heel duidelijk ging wijzen op wat er niet goed zit.
Een run van bijna 8 uur heb ik nog nooit gezien dus blijkbaar heb ik nu een oorzaak te pakken
Eerst wil ik zien hoe lang deze run wordt en als ie een keer stopt dan verklein ik de offset zodat de metingen beter aansluiten bij de werkelijkheid.
Werkt de wp na nog wat aanpassen goed dan kan ik alles volgens het boekje gaan doen maar eerst wil ik het probleem met de korte runs eruit hebben
PUHZ-SW75YAA + ERSD-VM2D, Atlantic Explorer V4 270L, WH-MDC09J + PAW-TD30C1E5-HI
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/cajzzsjqEDHIZC2lu5Q8tI3q.jpg?f=user_large)
U roept, wij draaien
Hij blijft maar door gaan met nu 3 graden buiten.
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
wedstrijdje hoe strak die kan lopen?
:strip_exif()/f/image/7WoBBR1TgsXJ2gfOlxWA9tlr.jpg?f=fotoalbum_medium)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/7WoBBR1TgsXJ2gfOlxWA9tlr.jpg?f=user_large)
wat een geheim agent toch allemaal niet moet doen om incognito op zijn werk te verschijnen
Nu nog niet, ik denk dat mijn 7J nog wat te agressief regelt door de grote sensor offset.
Ik ben wel heel blij dat het eindelijk eens goed werkt hier met veel dank aan alle tipgevers
Precies nu de kou komt, prima timing.
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
:fill(white):strip_exif()/f/image/9CmTMFPstaB39sgRdU6GkmzZ.png?f=user_large)

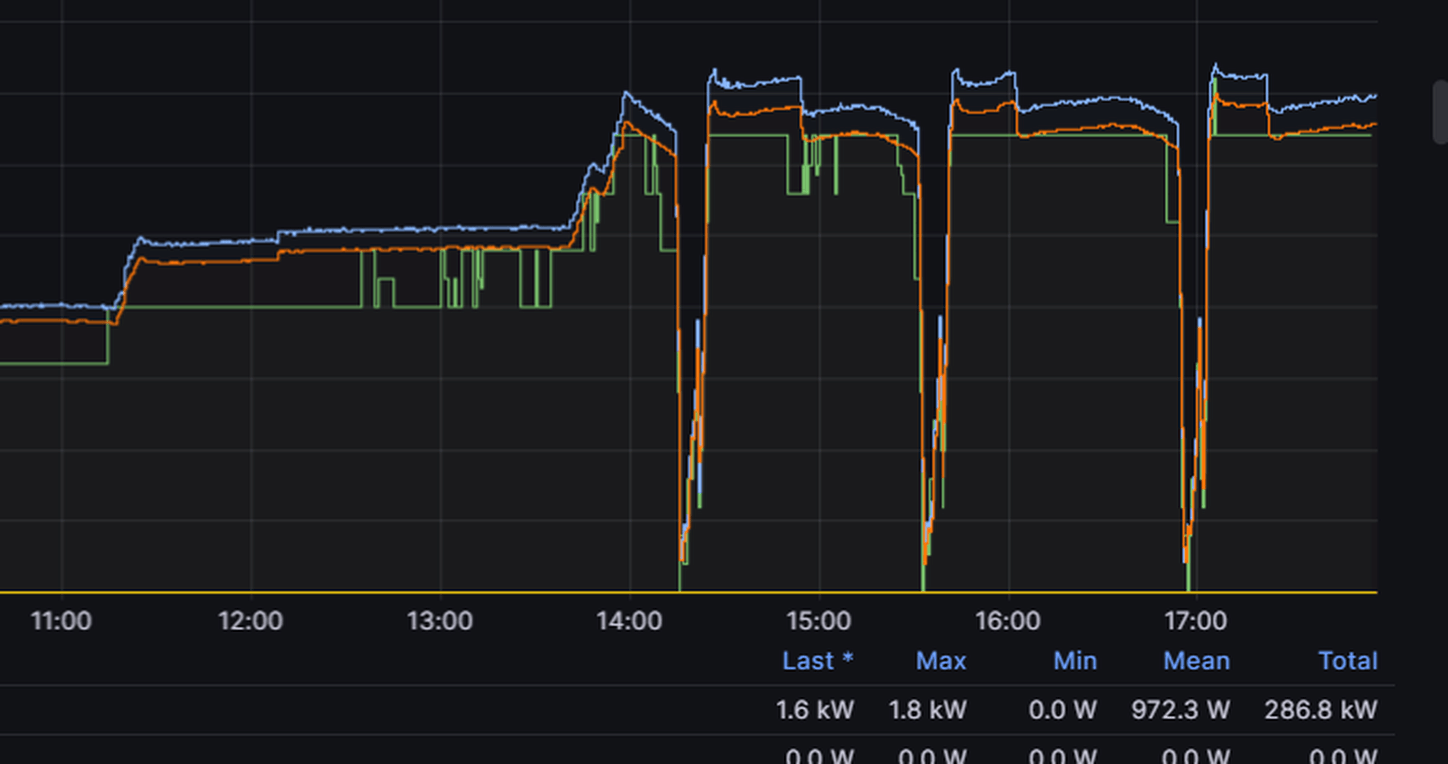

Hier DF mania toch begonnen:
:fill(white):strip_exif()/f/image/OE4baguzyoiqD6ugBzxsQz9E.png?f=user_large)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Tr boven Ta...:
[...]
Helaas, die deskundige probeer ik zelf te worden
Ik zit al een hele tijd te stoeien met de korte runs en het warme weer hielp daar niet bij.
Het is trial en error hier, omdat Tr boven de Ta uit kwam heb ik de offset een beetje overdreven hoog gemaakt opdat de uitkomst ergens een keer heel duidelijk ging wijzen op wat er niet goed zit.
Een run van bijna 8 uur heb ik nog nooit gezien dus blijkbaar heb ik nu een oorzaak te pakken
Eerst wil ik zien hoe lang deze run wordt en als ie een keer stopt dan verklein ik de offset zodat de metingen beter aansluiten bij de werkelijkheid.
Werkt de wp na nog wat aanpassen goed dan kan ik alles volgens het boekje gaan doen maar eerst wil ik het probleem met de korte runs eruit hebben
Ooit wel eens gehoord dat een loodgieter zijn a en r wisselt:-)
Dit ook bij VVW gebeurd.
Dus ik vraag me af welke offset heb je aangepast, om dit op te lossen.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Jij zit al een tijd op 65Hz, ik hou het (nog) bij 19/20
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Ik heb 10x gecheckt of het niet verkeerd om zit en de IR thermometer bewijst dat ook (op de radiatoren).
Zoals eerder gemeld heb ik een sensor 'kalibratie' gedaan waarbij Ta een +1K offset kreeg en Tr -1K.
Dat is te veel want met de wp en pomp uit blijft Ta nog 1K of meer boven Tr zweven.
Daarom wil ik naar Ta +0,5K en Tr -0,5K zodra de wp eens een keer zin heeft om te pauzeren.
Maar eerst zien hoe lang een run hier kan zijn bij gebrek aan lange runs
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024
:strip_icc():strip_exif()/u/54750/crop5c31fbb9b9dcc_cropped.jpeg?f=community)
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
Mooi toch. Laagste frequentie, laagste pompsnelheid. Zo gaat die bij mij uren door. MAAR ik weet bijna zeker dat als je hem nu een keer uit zet en 10min later weer aan dat hij niet meer zo gaat lopen als nu. Zelf meerdere malen gezien en ik snap niet waarom dat is.
Die van mij draait nu op 34Hz, Ta doel 28, Ta 28,25. Tr 27. 30l/min. Hij zou al lang pomp en of compressor terug moeten schroeven. En dit dus na een run van 12u op 19Hz met 10l/min
PUHZ-SW75YAA + ERSD-VM2D, Atlantic Explorer V4 270L, WH-MDC09J + PAW-TD30C1E5-HI
Denk dat het echt afhankelijk is van hoeveel geluk je hebt
Sinds 2018 maar 1x het kastje hoeven te resetten, en deze zit bij mij ook in de pomp op het dak.
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
:strip_icc():strip_exif()/u/224993/crop5f187fcb45ce7_cropped.jpeg?f=community)
Welke PUR juist? Ben dit ook van plan binnenkort en gezien ik nu lees dat het wel eens fout kan lopen, vraag ik het liever
[ Voor 5% gewijzigd door betaplayer op 06-01-2024 19:12 ]
https://www.instagram.com/anafollotofbricks/
Ik weet niet wie je de wijsheid heeft gegeven om zo te ijken.:
[...]
Ik heb 10x gecheckt of het niet verkeerd om zit en de IR thermometer bewijst dat ook (op de radiatoren).
Zoals eerder gemeld heb ik een sensor 'kalibratie' gedaan waarbij Ta een +1K offset kreeg en Tr -1K.
Dat is te veel want met de wp en pomp uit blijft Ta nog 1K of meer boven Tr zweven.
Daarom wil ik naar Ta +0,5K en Tr -0,5K zodra de wp eens een keer zin heeft om te pauzeren.
Maar eerst zien hoe lang een run hier kan zijn bij gebrek aan lange runs
Plak er een dallas sensor oid op en isoleer dat stuk iig. [ liefst dicht bij de pomp waar hij meet.] ts staan foto's of deel 1] waar de sensoren zitten in de pana
Mijn systeem, kun je meekijken..
DHeasamon is de pana gelijk aan de wifi box
Mqtt zijn de sensoren bijna geplakt waar de pana sensoren zitten:
:fill(white):strip_exif()/f/image/YPMyugu7X3XPUbzPfQvFdWSl.png?f=user_large)
Ik kan de pana niet verder ijken., dus leef ik met verschil..:-) Zoals sommige hier niet deden hahaha
Ergens op het forum van waterzijdig inregelen stond geloof ik dat metingen van ir niet zuiver zijn ivm afkesten, je moet een plakker enz hebben
IR kun je een beetje een beeld krijgen.
De pana sesnoren kun je bijna alleen ijken met een goede externe sensor, alleen mijn range is te kort in de firmware van de pana.
Tr en Ta gelijk zetten is vlgens mij een uptopie., de ene leiding is al even warme dan de andere...
ben je van sillent af?
En sta je op war? want de sillent aan zal een andere run geven dan sillent off.
En nu Defrost mania bezig is, zul je bter sillent eraf kunnen hebben
Benieuwd naar je grafieken nu
Bij mooi om 1-1.5 uur :
:fill(white):strip_exif()/f/image/DFT5YJVlSNwOnzt1EgvTxa0B.png?f=user_large)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
Sinterklaas hoeft ook maar een keer per jaar het dak op. Van mij mag het, maar als je iemand die nog gaat beginnen een advies geeft, gewoon lekker op een bereikbare plaats. En die kabel verlengen, doorknippen en stuk ertussen, geen enkel probleem. Heeft niets met garantie van doen.:
[...]
Denk dat het echt afhankelijk is van hoeveel geluk je hebt
Sinds 2018 maar 1x het kastje hoeven te resetten, en deze zit bij mij ook in de pomp op het dak.
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
:strip_icc():strip_exif()/u/515744/crop678c291d91580.jpg?f=community)
Ik zou hier al heel tevreden mee zijn
Gasloos, Panasonic mono 7J; 11 x Jinko 420 Wp op ZZW + 12 x Jinko 420Wp NNO op Solis 8k; E-max lithium 45km/u scooter ; Douche wtw; waterontharder
Ik zet niet voor niets 'kalibreren' tussen ' ' want dat is het natuurlijk niet zonder te vergelijken met een goede referentie.
Of een 18B20 als referentie gezien kan worden betwijfel ik, wel handig is dat je meer resolutie hebt.
Aangezien ik ze heb liggen met 2m draad en de HeishaMon ze kan uitlezen wordt dat een volgende stap.
Al het andere komt nog als ik hem zo stabiel kan houden als hij nu is, lange runs gaat nu voor en hopelijk kan ik straks verklaren waarom de offset een knop is om aan te draaien bij veel starts.
Ik begon met een DOA, het outdoor board bleek kort na de eerste start niet meer te communiceren
Met de servicemanual in de hand en op internet heb ik gezocht naar mogelijke oorzaken en er was een ander die exact dezelfde metingen had met de communicatie als ik.
Bij weer een ander bleek het filter board de oorzaak te zijn, dat gaf een spanning niet door.
Nu is mijn achtergrond elektronica met o.a. F16 elektronica testen, burger avionica pcb's repareren, nachtzicht camera's testen, vuurgeleidingssystemen testen/opleveren en zelf elektronica ontwerpen.
Ook heb ik een aantal kalibratie functies vervuld dus ik mag me wel ter zake kundig noemen denk ik
Of een 18B20 als referentie gezien kan worden betwijfel ik, wel handig is dat je meer resolutie hebt.
Aangezien ik ze heb liggen met 2m draad en de HeishaMon ze kan uitlezen wordt dat een volgende stap.
Al het andere komt nog als ik hem zo stabiel kan houden als hij nu is, lange runs gaat nu voor en hopelijk kan ik straks verklaren waarom de offset een knop is om aan te draaien bij veel starts.
Met mijn aanloop problemen is dit idd wel een schot in de roos, maar ik wil straks graag kunnen uitleggen waarom dit goed werkt en of ik gelijk heb dat het met een kleinere offset even goed lukt.
Ik begon met een DOA, het outdoor board bleek kort na de eerste start niet meer te communiceren
Met de servicemanual in de hand en op internet heb ik gezocht naar mogelijke oorzaken en er was een ander die exact dezelfde metingen had met de communicatie als ik.
Bij weer een ander bleek het filter board de oorzaak te zijn, dat gaf een spanning niet door.
Nu is mijn achtergrond elektronica met o.a. F16 elektronica testen, burger avionica pcb's repareren, nachtzicht camera's testen, vuurgeleidingssystemen testen/opleveren en zelf elektronica ontwerpen.
Ook heb ik een aantal kalibratie functies vervuld dus ik mag me wel ter zake kundig noemen denk ik
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Nog eentje dan
:strip_exif()/f/image/vt1pD6t5mjGP0SN0NcVDsgUC.jpg?f=fotoalbum_medium)
:strip_exif()/f/image/bF26U10JJeffBkdrEYy7053g.jpg?f=fotoalbum_medium)
Ik laat de wp vannacht maar aan, interessant om te zien hoe dat gaat.
[edit]
Oei ik zie ijs
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vt1pD6t5mjGP0SN0NcVDsgUC.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bF26U10JJeffBkdrEYy7053g.jpg?f=user_large)
Ik laat de wp vannacht maar aan, interessant om te zien hoe dat gaat.
[edit]
Oei ik zie ijs
[ Voor 30% gewijzigd door Speedy-Andre op 06-01-2024 21:21 ]
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Filmen ik heb ooit een df gefilmd zo mooi de eerste keer.:
Nog eentje dan
[Afbeelding][Afbeelding]
Ik laat de wp vannacht maar aan, interessant om te zien hoe dat gaat.
[edit]
Oei ik zie ijs
En laten draaien blijft het beste
Welke regio woon je .
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Ik gebruik de illbruck.:
[...]
Welke PUR juist? Ben dit ook van plan binnenkort en gezien ik nu lees dat het wel eens fout kan lopen, vraag ik het liever
3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024
Gisteren mijn Pana (WH-MDC09J3E5) in bedrijf genomen maar krijg ik de foutmelding H70 (Fout overbelastingsbeveiliging back-up verwarming). Mijn situatie: goed geïsoleerd woning van 1955 van 180m2 met 30m2 vloerverwarming (leidingen 16mm op de 10cm) en veel radiatoren. De eerste 8m Uponor 32mm en vervolgens bij de t-stuk naar 22mm en via een twee verdelingsblokken naar 16mm. Ik heb geen watertank geïnstalleerd. Monoblok is alleen om de ruimte te verwarmen.
Wat gaat hier fout?
:strip_exif()/f/image/uu1ctFtxCIBNcLZ9jZk61kYo.jpg?f=fotoalbum_large)
Wat gaat hier fout?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/uu1ctFtxCIBNcLZ9jZk61kYo.jpg?f=user_large)
Hallo,
Ik heb een Panasonic Monoblock waarvan af en toe de lamellen bevriezen, de automatische defrost slaat dan niet aan. Hierbij een screenshot van de Service Cloud.
:strip_exif()/f/image/ZCgvMorAPXscbMvEBQJqUkiT.jpg?f=fotoalbum_large)
Te zien is dat de ontdooi temperatuur boven de werkelijke temperatuur is, dus ik neem aan dat dan de auto-defrost moet starten. Dat gebeurt dus niet. In de grafiek is 1x een defrost te zien, deze heb ik manueel gestart. Tevens is te zien dat de Temperatuur Ontdooien lager wordt als de WP geactiveerd is, klopt dit wel?
Weet iemand wat een (automatische) defrost cycle activeert en wat de oorzaken zijn als deze niet automatisch gestart wordt?
Bedankt..
Ik heb een Panasonic Monoblock waarvan af en toe de lamellen bevriezen, de automatische defrost slaat dan niet aan. Hierbij een screenshot van de Service Cloud.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZCgvMorAPXscbMvEBQJqUkiT.jpg?f=user_large)
Te zien is dat de ontdooi temperatuur boven de werkelijke temperatuur is, dus ik neem aan dat dan de auto-defrost moet starten. Dat gebeurt dus niet. In de grafiek is 1x een defrost te zien, deze heb ik manueel gestart. Tevens is te zien dat de Temperatuur Ontdooien lager wordt als de WP geactiveerd is, klopt dit wel?
Weet iemand wat een (automatische) defrost cycle activeert en wat de oorzaken zijn als deze niet automatisch gestart wordt?
Bedankt..
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
/u/210990/crop5db08141ca517_cropped.png?f=community)
![[Afbeelding]](https://tweakers.net/i/oQZ71oHfbLgI_YywXZJgrYMySJg=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/VeBDP4lwjZktLwhs0qVHYC4G.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/hDF0ePSLMn_a9F5kWtkGXYUBizc=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZUQ6kzx8xtqW651oQjTjSaae.jpg?f=user_large){kind=link}
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR 270BM + Samsung DVM S (L/L)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Een van de twee zekerings stand uit!!!
Werkt nu wel (1uur) zonder fout melding.
Info over mijn systeem:
- alleen de controler, geen extra pomp en één zone.:strip_exif()/f/image/V7KTT9rDbXkoEpukhQvm5WjD.jpg?f=fotoalbum_large)
:strip_exif()/f/image/xvu98C2iIgf5PZgtaPeP9FKc.jpg?f=fotoalbum_large)
Werkt nu wel (1uur) zonder fout melding.
Info over mijn systeem:
- alleen de controler, geen extra pomp en één zone.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/V7KTT9rDbXkoEpukhQvm5WjD.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xvu98C2iIgf5PZgtaPeP9FKc.jpg?f=user_large)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
Het zijn 2 in parallel geschakelde warmtepompen, type: WH-MDC12H6E5. De 2 aquarea bedieningspanelen worden aangestuurd via 1 draadloze Honeywel T4R. Die Honeywell geeft minimaal 3 schakelsignalen per uur, vandaar het pendel gedrag van 3 start/stops per uur.
Stooklijn:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DN7OMqxgAOruYYtu1hEC7g7I.jpg?f=user_large)
Delta T: 4C.
Systeem verwarmt 250m2 vloerverwarming, geen buffervat. Huis blijft ook vandaag wel netjes op de ingestelde 19.5C...
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
24kw en dat proberen weg te zetten in 250m2.:
Ik gok dat z’n ophaalbrug over de slotgracht nog open staat. 24kW
Ik zou beginnen met 1 pomp volledig uit te zetten. Thermostaat ertussenuit, en kijken wat je klaar kan spelen met de stooklijn.
Vanaf daar weer dingen terug in het systeem brengen
[ Voor 28% gewijzigd door ConQuestador op 07-01-2024 14:16 ]
Panasonic 12J T-CAP | Atlantic Explorer 270L | 4 x MHI SRK24ZS-WF + SRF35ZS-W | 12.000 Wp Enphase | Home Assistant, Heishamon, Mhi-ctrl | Alfa Romeo Giulia Veloce
Dit topic is gesloten.
