Geen antwoord op je vraag. Maar hoe heb je de sensor van de warmwatertank aangesloten op de LG? Kan dat rechtstreeks of heb je daar de extra module voor gebruikt?Carel12 schreef op zondag 28 augustus 2022 @ 21:33:
Beste mensen,
Ik heb zelf mijn lg Therma v 9 kw geplaatst maar ik heb een hardnekkige ch14 storing. Ik weet even niet meer waar ik nog naar kan kijken om dat op te lossen.
Er zit een driewegklep van Honeywell die schakelt tussen de warmwatertank voor sanitair water en de vloerverwarming beneden+ wat radiatoren boven.
Als de warmwatertank verwarmd wordt draait de boel stabiel, als de driewegklep omschakelt omdat de tank op temperatuur is ontstaat er na een seconde of 15 steenvast de ch14 storing.
Ik heb best al uitgebreid ontlucht en ik hoor in ieder geval geen lucht. Na het terugschakelen naar de warmwatertank is er in ieder geval geen lucht meer bij de pomp.
Ik heb de vloerverwarming bij wijze van test afgesloten. Geen verschil.
Overdrukventiel open of dicht lijkt ook niet uit te maken.
Iemand een idee wat het zou kunnen zijn?
Misschien even voor de meelezers delen, wat er dan verkeerd zit, en hoe je het hebt opgelost? Kunnen we allemaal weer van leren
Dank!
[ Voor 0% gewijzigd door tebogo op 30-08-2022 11:05 . Reden: typo ]
HM093MR.U44 (3.06.7a) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb
:fill(white):strip_exif()/f/image/LXAsd44ooytsjXBsPmPkF9y6.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ddZqg0oVu5QjeDauR5zydupo.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/sSzBgFsnHq2s0GSucIIf6He7.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/4WMSvT8lCiVdpnOTC7Sw5aaB.jpg?f=user_large)
/u/1741832/crop634ee3319d5fa.png?f=community)
:strip_icc():strip_exif()/u/235894/crop638f594bf1c7f_cropped.jpg?f=community)
dank voor je snelle reactie.komen weer 2 vragen naar boven
Hoe groot heb je nu de intervallen nu die stabiel bij jou draait.
Is Ethercat alleen de kabel of nog een stukje extra hardware?
LG-HM163MR-U34
Het is gewoon een ethercat kabel die ik toevallig had liggen. Het is in feite niets meer dan een ethernet kabel maar dan met 2x2 paren i.p.v. 4x2 paren. En een groen kleurtje:
komen weer 2 vragen naar boven
Hoe groot heb je nu de intervallen nu die stabiel bij jou draait.
Is Ethercat alleen de kabel of nog een stukje extra hardware?
Hieronder is de kabel goed zichtbaar.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/5z6jvDi6tuXXD5xr5U6dn5A3.jpg?f=user_large)
Dit is de huidige config file met intervallen.
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
| modbus:
- type: tcp
host: 192.168.0.7
port: 26
name: "lg_modbus"
retry_on_empty: true
retries: 10
sensors:
##input
- name: error_code
scan_interval: 120
address: 0
slave: 1
input_type: input
- name: ODU_operation_cycle
scan_interval: 120
address: 1
slave: 1
input_type: input
- name: water_inlet_temp
scale: 0.1
precision: 1
scan_interval: 30
address: 2
slave: 1
unit_of_measurement: °C
input_type: input
- name: water_outlet_temp
scale: 0.1
precision: 1
scan_interval: 30
address: 3
slave: 1
unit_of_measurement: °C
input_type: input
- name: dhw_water_temp
scale: 0.1
precision: 1
scan_interval: 300
address: 5
slave: 1
unit_of_measurement: °C
input_type: input
- name: room_air_temp_circuit1
scale: 0.1
precision: 1
scan_interval: 600
address: 7
slave: 1
unit_of_measurement: °C
input_type: input
- name: current_flow_rate
scale: 0.1
precision: 1
scan_interval: 30
address: 8
slave: 1
unit_of_measurement: l/min
input_type: input
- name: energy_state_input
scan_interval: 300
address: 11
slave: 1
input_type: input
- name: outdoor_air_temp
scale: 0.1
precision: 1
scan_interval: 60
address: 12
slave: 1
unit_of_measurement: °C
input_type: input
##holding
- name: operation_mode
scan_interval: 60
address: 0
slave: 1
input_type: holding
- name: control_method
scan_interval: 60
address: 1
slave: 1
input_type: holding
- name: target_temp_circuit1
scale: 0.1
precision: 1
scan_interval: 300
address: 2
slave: 1
unit_of_measurement: °C
input_type: holding
- name: room_air_temp_circuit1_holding
scale: 0.1
precision: 1
scan_interval: 300
address: 3
slave: 1
unit_of_measurement: °C
input_type: holding
- name: dhw_target_temp
scale: 0.1
precision: 1
scan_interval: 300
address: 8
slave: 1
unit_of_measurement: °C
input_type: holding
- name: energy_state_input_holding
scan_interval: 300
address: 9
slave: 1
input_type: holding
binary_sensors:
##coil
- name: enable_disable_heating/cooling
scan_interval: 300
address: 0
slave: 1
- name: enable_disable_dhw
scan_interval: 300
address: 1
slave: 1
- name: silent_mode_set
scan_interval: 300
address: 2
slave: 1
- name: trigger_desinfection_operation
scan_interval: 300
address: 3
slave: 1
- name: emergency_stop
scan_interval: 300
address: 4
slave: 1
- name: trigger_emergency_operation
scan_interval: 300
address: 5
slave: 1
## discrete
- name: water_flow_status
scan_interval: 30
address: 0
slave: 1
input_type: discrete_input
- name: water_pump_status
scan_interval: 300
address: 1
slave: 1
input_type: discrete_input
- name: compressor_status
scan_interval: 30
address: 3
slave: 1
input_type: discrete_input
- name: defrosting_status
scan_interval: 30
address: 4
slave: 1
input_type: discrete_input
- name: dhw_heating_status
scan_interval: 30
address: 5
slave: 1
input_type: discrete_input
- name: dhw_tank_disinfection_status
scan_interval: 30
address: 6
slave: 1
input_type: discrete_input
- name: silent_mode_status
scan_interval: 30
address: 7
slave: 1
input_type: discrete_input
- name: cooling_status
scan_interval: 30
address: 8
slave: 1
input_type: discrete_input
- name: dhw_boost_heater_status
scan_interval: 30
address: 12
slave: 1
input_type: discrete_input
- name: error_status
scan_interval: 30
address: 13
slave: 1
input_type: discrete_input
- name: emergency_operation_available_space_heating/cooling
scan_interval: 30
address: 14
slave: 1
input_type: discrete_input
- name: emergency_operation_available_dhw
scan_interval: 30
address: 15
slave: 1
input_type: discrete_input |
Hallo,

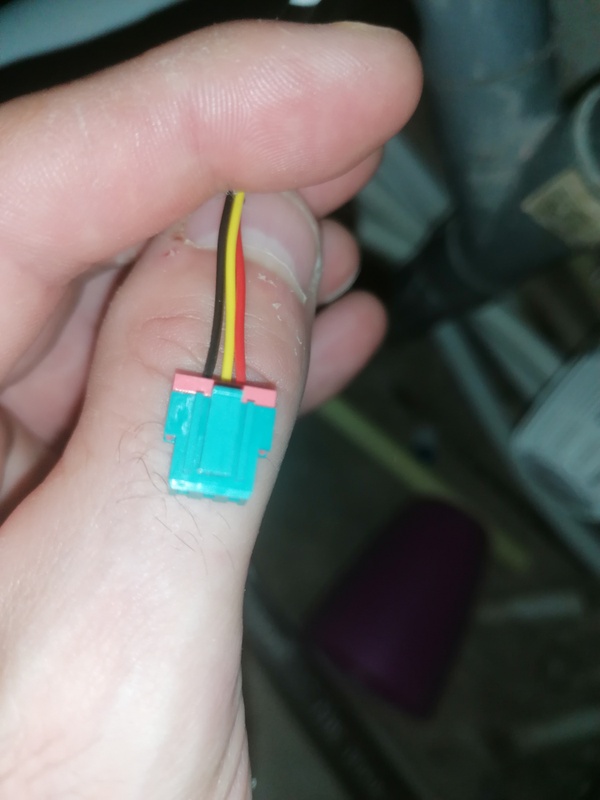

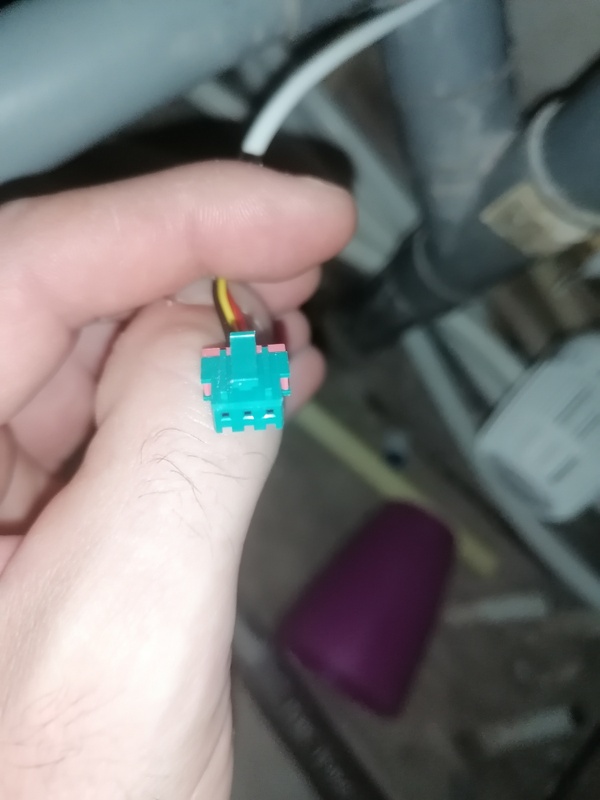

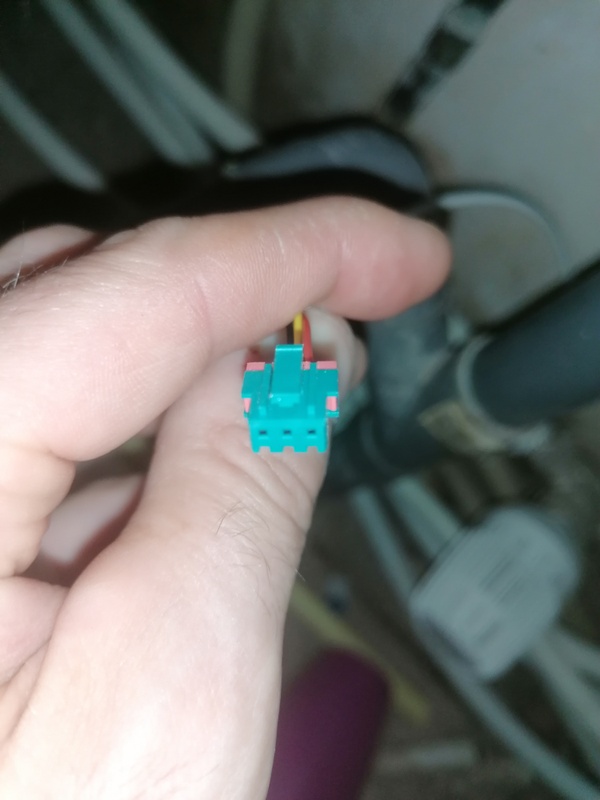

Ik heb een vraagje. Ik moet mijn thermostaatkabel verlengen die bijgeleverd is bij de therma V. Zijn hiervoor kabels beschikbaar die je zo op onderstaande koppeling kunt klikken en in de therma V?:strip_exif()/f/image/d950KUAUbVgizYTm2Ggakpwr.jpg?f=fotoalbum_large)
:strip_exif()/f/image/anLnXEqem0cEJ1JJm65oH7jd.jpg?f=fotoalbum_large)
:strip_exif()/f/image/Mzeq7VlAcONHlrwzEX6UxTTk.jpg?f=fotoalbum_large)
Ik heb een vraagje. Ik moet mijn thermostaatkabel verlengen die bijgeleverd is bij de therma V. Zijn hiervoor kabels beschikbaar die je zo op onderstaande koppeling kunt klikken en in de therma V?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/d950KUAUbVgizYTm2Ggakpwr.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/anLnXEqem0cEJ1JJm65oH7jd.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Mzeq7VlAcONHlrwzEX6UxTTk.jpg?f=user_large)
Dag,
Zouden jullie mijn tekening willen beoordelen?
Ik heb voor mijn CV de volgende componenten verzameld:
1: HM091MR U44
2: Intergas SOLO ketel
3: 200 liter buffervat met 3 aansluitingen aan twee kanten. type: WMF-BABUF0200-B
Dit ter verwarming van radiatoren zonder naregeling. Kloppen de aansluitingen op het buffervat en plaatsing van de expansievaten?
Moet de retour van de radiatoren door het buffervat?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ERMvjxwN1m4RLbT1ZTHFvNHR.jpg?f=user_large)
Ik hoor graag van jullie welke verbeteringen er nodig zijn om het systeem aan de praat te krijgen. Dank voor de moeite.
Zouden jullie mijn tekening willen beoordelen?
Ik heb voor mijn CV de volgende componenten verzameld:
1: HM091MR U44
2: Intergas SOLO ketel
3: 200 liter buffervat met 3 aansluitingen aan twee kanten. type: WMF-BABUF0200-B
Dit ter verwarming van radiatoren zonder naregeling. Kloppen de aansluitingen op het buffervat en plaatsing van de expansievaten?
Moet de retour van de radiatoren door het buffervat?
Ik hoor graag van jullie welke verbeteringen er nodig zijn om het systeem aan de praat te krijgen. Dank voor de moeite.
:strip_icc():strip_exif()/u/136280/bug.jpg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/NPgeuMLgyFZT30JE8KabV2T8.jpg?f=user_large)
:strip_icc():strip_exif()/u/111135/crop5f86dcf813011_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/159822/kleine%2520icon%2520amd.jpg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/LHTx1wxwIe1HZ7JXoNeThOCq.jpg?f=user_large)
Hoi Rolf, bedankt voor je antwoord!
Dat ga ik even opzoeken.
Dit stuk volg ik niet helemaal, dat is te technisch voor me denk ik
Elektrisch gaat via de hulpverwarming. Hiermee stuur je een magneetschakelaar aan en daarmee de verwarmingsketel aan uit. Let op. De lg schakelt alles op 230 volt. Je magneetschakelaar/ relais moet dus 230 volt kunnen schakelen.
Ik heb een Nefit trendline (2013) cw5
Alvast bedankt weer.
Dat ga ik even opzoeken.
Dit stuk volg ik niet helemaal, dat is te technisch voor me denk ik
Elektrisch gaat via de hulpverwarming. Hiermee stuur je een magneetschakelaar aan en daarmee de verwarmingsketel aan uit. Let op. De lg schakelt alles op 230 volt. Je magneetschakelaar/ relais moet dus 230 volt kunnen schakelen.
Ik heb een Nefit trendline (2013) cw5
Alvast bedankt weer.
3rd party boiler hoort hij officieel op, op hulpverwarming kan hij ook(verschil is overgaan naar 100% ketel bij bepaalde buiten temperatuur welke je zelf instelt, of bijstoken met ketel):
Hoi Rolf, bedankt voor je antwoord!
Dat ga ik even opzoeken.
Dit stuk volg ik niet helemaal, dat is te technisch voor me denk ik
Elektrisch gaat via de hulpverwarming. Hiermee stuur je een magneetschakelaar aan en daarmee de verwarmingsketel aan uit. Let op. De lg schakelt alles op 230 volt. Je magneetschakelaar/ relais moet dus 230 volt kunnen schakelen.
Ik heb een Nefit trendline (2013) cw5
Alvast bedankt weer.

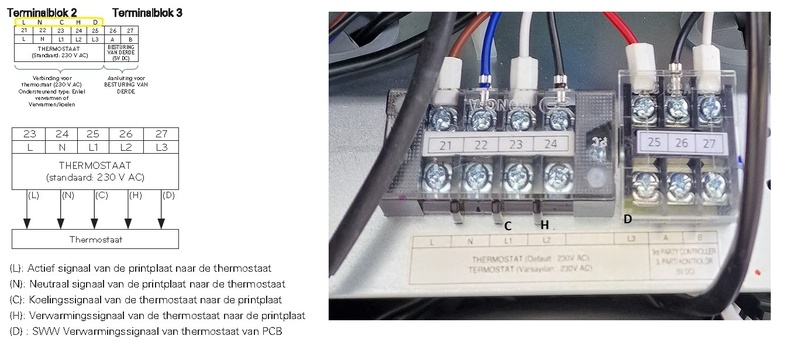

@Rolf Breuer en @123Arjan Ja begrijp het denk ik. Corrigeer me waar ik het niet juist heb.
Nefit thermostaat aansluiting gebruiken om aan te sluiten op;
Of 1: 3rd party boiler
Of 2: hulpverwarming
Nefit thermostaat komt te vervallen. Lg bediening om temperatuur in te stellen.
LG in te stellen om bijv bij -7 de ketel in te schakelen.
Water aansluiten middels t stukken zoals in de elga handleiding staat. De juiste positie van de t stukken met name.
Dus aanschaffen die handel?
Heb een schema gemaakt, wellicht kan iemand mij nog helpen bij de overige (benodigde) zaken in het leidingwerk en bovenstaande check.
Alvast veel dank daarvoor
Wat is overigens her verschil tussen de LG HM091M.U44 en de U.43?
:fill(white):strip_exif()/f/image/yKU1TRioHdcSO6apRba1QZTR.png?f=user_large)
Nefit thermostaat aansluiting gebruiken om aan te sluiten op;
Of 1: 3rd party boiler
Of 2: hulpverwarming
Nefit thermostaat komt te vervallen. Lg bediening om temperatuur in te stellen.
LG in te stellen om bijv bij -7 de ketel in te schakelen.
Water aansluiten middels t stukken zoals in de elga handleiding staat. De juiste positie van de t stukken met name.
Dus aanschaffen die handel?
Heb een schema gemaakt, wellicht kan iemand mij nog helpen bij de overige (benodigde) zaken in het leidingwerk en bovenstaande check.
Alvast veel dank daarvoor
Wat is overigens her verschil tussen de LG HM091M.U44 en de U.43?
[ Voor 30% gewijzigd door Tw0415 op 31-08-2022 14:37 ]
PV: 39x @ 13.425WP, L/L WP: 3x3,5+2x5KW+1x2,2KW, L/W WP 9kW Panasonic J mono, WP boiler Atlantic Explorer V4 270. Sinds 04-22 gasloos!

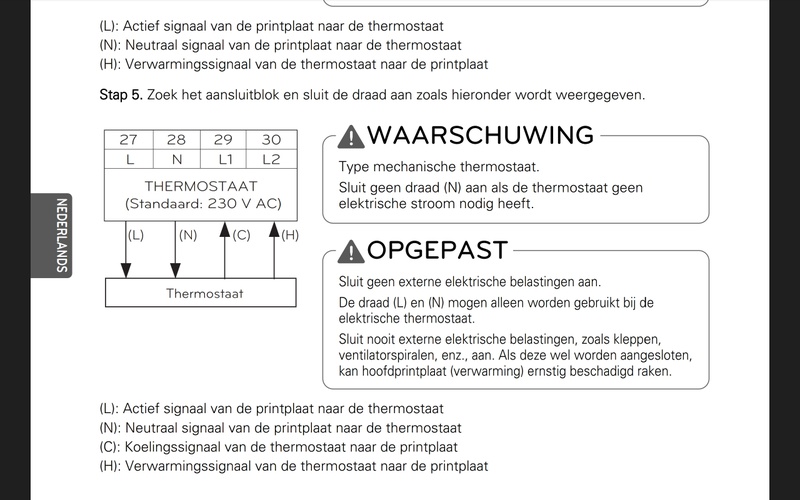

Je kunt de stroom gebruiken vanaf de LG. Contact 27/28 voor L en N en contact 30 voor verwarmen. Aan de heatlink kant N en L aansluiten, een brug van L naar 2 (common) en contact 30 van de LG gaat naar 3 op de heatlink.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/d8vHZz7ddFniheneU2oGCkNw.jpg?f=user_large)
[ Voor 18% gewijzigd door richardtrip op 31-08-2022 22:00 ]
:strip_icc():strip_exif()/u/36627/grietje.jpg?f=community)
All electric! 8500Wp / Vaillant l/w 7kW / 2x Daikin l/l 2.5kW / Atlantic 200l / Nexus 20kWh / Victron 32kWh
/u/362976/Casper.png?f=community)
/u/254540/debian%2520avatar.png?f=community){kind=avatar}
:strip_icc():strip_exif()/u/1779058/crop62937bd035983_cropped.jpg?f=community)
Heb hem inmiddels besteld. Dus hoop nog op iemand die me wat antwoorden kan geven ☺️☺️:
@Rolf Breuer en @123Arjan Ja begrijp het denk ik. Corrigeer me waar ik het niet juist heb.
Nefit thermostaat aansluiting gebruiken om aan te sluiten op;
Of 1: 3rd party boiler
Of 2: hulpverwarming
Nefit thermostaat komt te vervallen. Lg bediening om temperatuur in te stellen.
LG in te stellen om bijv bij -7 de ketel in te schakelen.
Water aansluiten middels t stukken zoals in de elga handleiding staat. De juiste positie van de t stukken met name.
Dus aanschaffen die handel?
Heb een schema gemaakt, wellicht kan iemand mij nog helpen bij de overige (benodigde) zaken in het leidingwerk en bovenstaande check.
Alvast veel dank daarvoor
Wat is overigens her verschil tussen de LG HM091M.U44 en de U.43?
[Afbeelding]

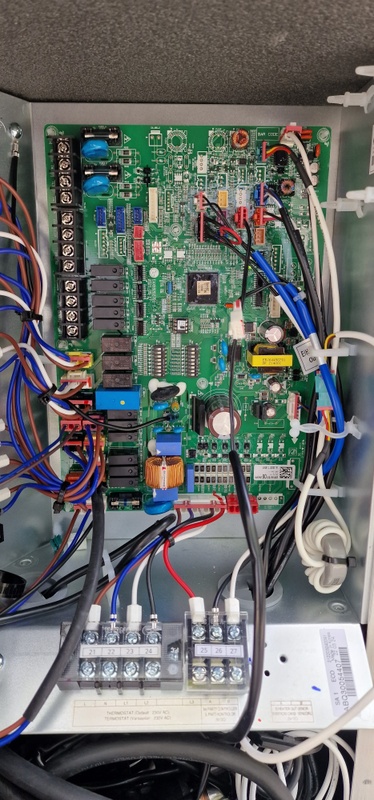

Nu zie ik dat ik een U44 versie heb, en deze is daadwerkelijk anders qua aansluiting maar matched ook niet met de handleiding
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HDb2MkvHJ4LNcSPMlXrvCiAp.jpg?f=user_large)
:fill(white):strip_exif()/f/image/CGAEkty4leWxV9vHBWNdV9EX.png?f=user_large)
LG HM091MR.U44 - OEG 300liter 516005190 warmte wisselaar boiler - Solaredge / Growatt 4800 kWh
Dan zou ik aanhouden wat er in de kast staat (21/22 voor L/N en 24 voor verwarmen lijkt mij).:
[...]
Nu zie ik dat ik een U44 versie heb, en deze is daadwerkelijk anders qua aansluiting maar matched ook niet met de handleiding
[Afbeelding]
[Afbeelding]
Ik heb ook een U44 en volgens mij dezelfde aansluitingen dan bij jou. Dit komt trouwens wel overeen met de handleiding:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zw0etptYz61qfCOj903JwKWA.jpg?f=user_large)
LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
Bedankt, daar heb ik overheen gelezen. Maar dan de grote vraag: kan ik nu ook met een Nest een SWW aansturen?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/3yTytYuIqEU5ugQPHkCxvkaD.jpg?f=user_large)
LG HM091MR.U44 - OEG 300liter 516005190 warmte wisselaar boiler - Solaredge / Growatt 4800 kWh

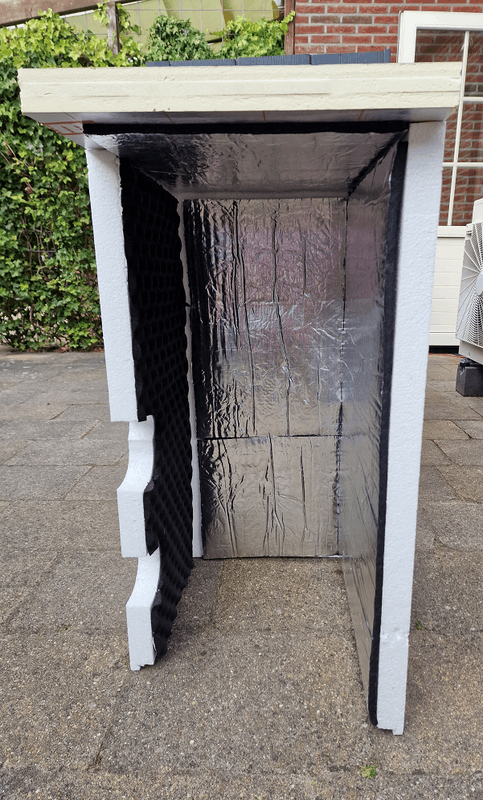

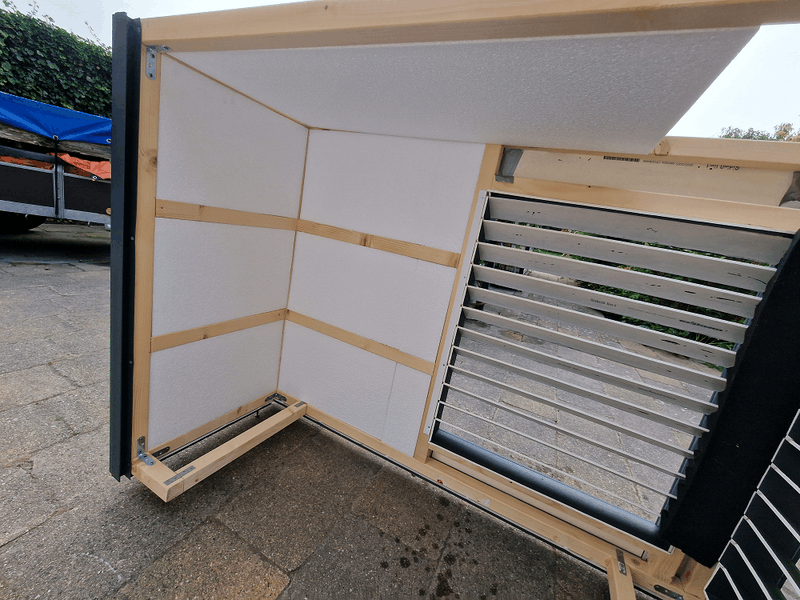

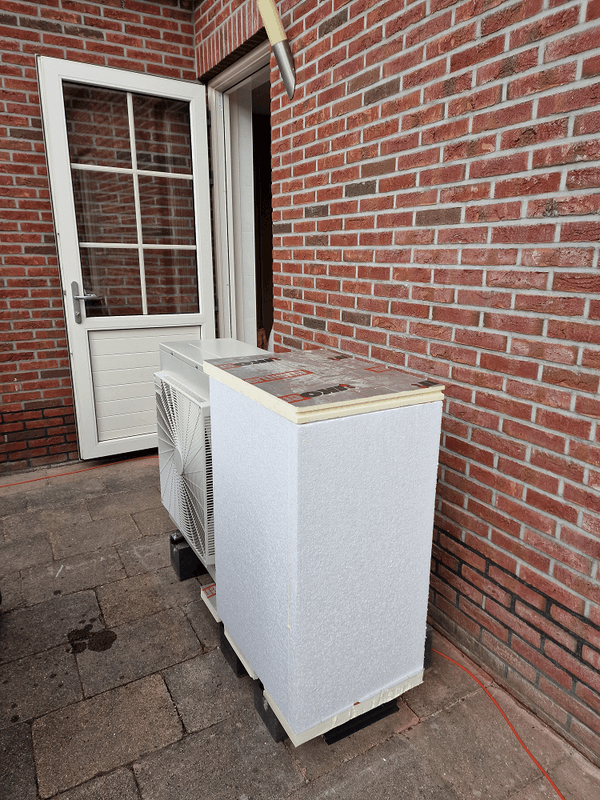

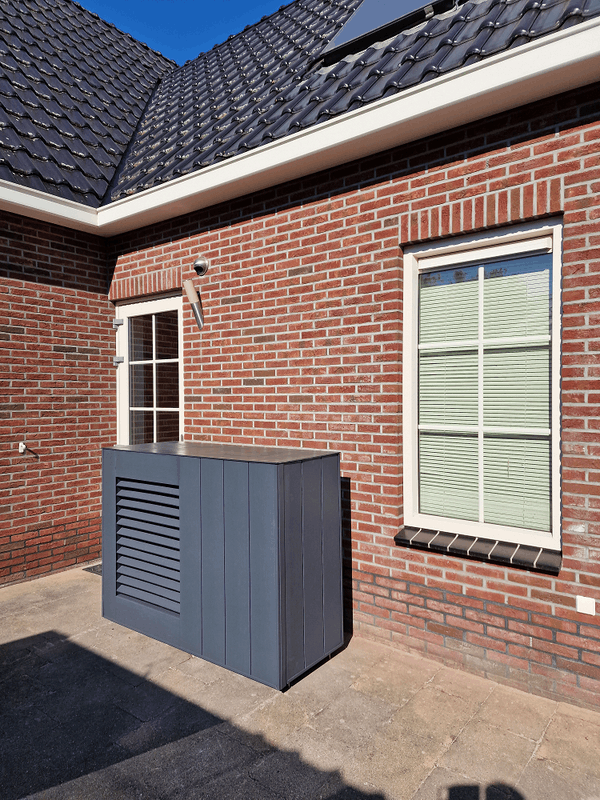

Vandaag de omkasting van de warmtepomp gereed gekregen.
/f/image/YMPtFFp3Pfn2RRYwqRbRdkkS.png?f=fotoalbum_large)
/f/image/1K9H80Qy6gksOLRTZmYZfiYw.png?f=fotoalbum_large)
/f/image/hdFc3wVJlISZesjuCZ8tYcUf.png?f=fotoalbum_large)
/f/image/1N40ZeSW3sMpPITjoCN4RiCG.png?f=fotoalbum_large)
/f/image/GwqzaL1IDmdXkL9I4SSVkBsm.png?f=fotoalbum_large)
/f/image/Q577r1CGzWhV3V5dakXEiJqR.png?f=fotoalbum_large)
/f/image/2dwEGjvGuAx5Bxfte8DSLPPP.png?f=fotoalbum_large)
/f/image/AOThvSBit3PiAva5gF65Wmaf.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/YMPtFFp3Pfn2RRYwqRbRdkkS.png?f=user_large)
:fill(white):strip_exif()/f/image/1K9H80Qy6gksOLRTZmYZfiYw.png?f=user_large)
:fill(white):strip_exif()/f/image/hdFc3wVJlISZesjuCZ8tYcUf.png?f=user_large)
:fill(white):strip_exif()/f/image/1N40ZeSW3sMpPITjoCN4RiCG.png?f=user_large)
:fill(white):strip_exif()/f/image/GwqzaL1IDmdXkL9I4SSVkBsm.png?f=user_large)
:fill(white):strip_exif()/f/image/Q577r1CGzWhV3V5dakXEiJqR.png?f=user_large)
:fill(white):strip_exif()/f/image/2dwEGjvGuAx5Bxfte8DSLPPP.png?f=user_large)
:fill(white):strip_exif()/f/image/AOThvSBit3PiAva5gF65Wmaf.png?f=user_large)
[ Voor 22% gewijzigd door Jojan265 op 11-09-2022 16:45 ]
LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
/u/38502/icon.JPG?f=community){kind=icon}
![[Afbeelding]](https://tweakers.net/i/HxllJVCSDTS7Rtq9K_g5ADSObro=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/1T1XIovBs9t6YmjNYpRX9mhD.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/Ch-QjPvJyqektN7wS7LOMX5V2pk=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/s2PV6cxfjaqJaHmJzMJ898kj.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/u9pqZ9TzCbIX86qWCpctgKb6BKs=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/heJQzxImweQJeDEmFURi1r4B.jpg?f=user_large){kind=link}
All electric! 8500Wp / Vaillant l/w 7kW / 2x Daikin l/l 2.5kW / Atlantic 200l / Nexus 20kWh / Victron 32kWh
:fill(white):strip_exif()/f/image/mxI0lInbOZ0rjnTHOmqJtgue.png?f=user_large)
van SW1 moeten 1en2 beide ON (omhoog, dus niet default)
Let op ik heb een monoblock silent, het nieuwe model (U44)
Met deze instellingen werkt het bij mij feiloos.
