LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
:strip_icc():strip_exif()/u/2011040/crop67a79969e2ddb.jpg?f=community)
Als je nu eens de taal op Engels zet ? Is het dan overal Engels ?
En als je het dan op Nederlands zet is het dan weer Sloveens ?
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
De energieën die mijn R290 rapporteert kloppen in ieder geval van geen kant, thermisch klopt wel maar verwaarloost volledig defrost (negatief) vermogen en elektrisch is volgens mij geen meting maar een soort lookuptable, zit er soms bijna een factor 2 langs (te hoog).:
[...]
Als je nu eens de taal op Engels zet ? Is het dan overal Engels ?
En als je het dan op Nederlands zet is het dan weer Sloveens ?
Die data over modbus zie ik ook terug in dat energie dashboard op de binnenunit zelf. Ik zou er niet teveel waarde aan hechten.
:strip_exif()/u/61575/Fireage_60_60.gif?f=community)
Dat maakt niks uit:
[...]
Als je nu eens de taal op Engels zet ? Is het dan overal Engels ?
En als je het dan op Nederlands zet is het dan weer Sloveens ?
Update: ik heb de evohome weer werkend gekregen. Moest zowel de verbinding bdr91t resetten als aansturing wp (warmtepomp module), als ook de zone bgg verwijderen en opnieuw toevoegen. Deze wordt op een of andere manier ook gestuurd via bdr91t, hoewel er geen kleppen in die zone zitten.
Nu kon ik de parameters dus wel aanpassen naar 1x per uur en minimaal 30 min aan. Verschil in p1 totaalgrafiek is duidelijk:

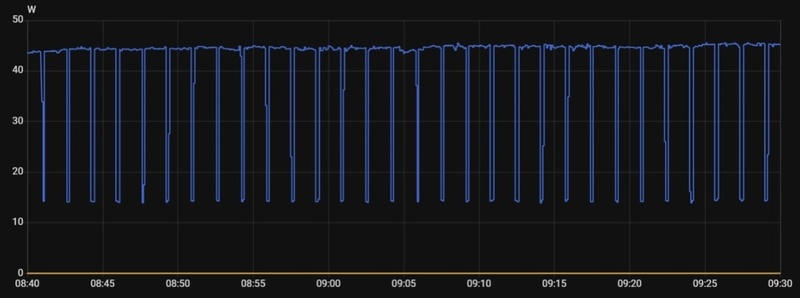

Voorheen elke 5 min aan en uit:
:strip_exif()/f/image/cDdYj8ITV67OKYy7NiQpR01X.png?f=user_large)
En nu elke keer 30 minuten aan, 10 min uit en dan weer opnieuw. Nog steeds kan wp niet eigen ritme volgen:
:strip_exif()/f/image/jSnFdXStxTvEAMOzOyb49mGx.png?f=user_large)
Dus die evo gaat los van wp
evo weg !....Dan moet wel de externe thermostaat van de wp weg gehaald moeten worden...d.w.z dipschakelaar op printplaat uitzetten uit mijn hoofd dip nr 8 (bij mij althans) + bedrading ,in de installateurs handleiding ( als je die hebt) kijken hoe en wat!:
[...]
Update: ik heb de evohome weer werkend gekregen. Moest zowel de verbinding bdr91t resetten als aansturing wp (warmtepomp module), als ook de zone bgg verwijderen en opnieuw toevoegen. Deze wordt op een of andere manier ook gestuurd via bdr91t, hoewel er geen kleppen in die zone zitten.
Nu kon ik de parameters dus wel aanpassen naar 1x per uur en minimaal 30 min aan. Verschil in p1 totaalgrafiek is duidelijk:
Voorheen elke 5 min aan en uit:
[Afbeelding]
En nu elke keer 30 minuten aan, 10 min uit en dan weer opnieuw. Nog steeds kan wp niet eigen ritme volgen:
[Afbeelding]
Dus die evo gaat los van wp
Complete handleiding kan je downloaden bij LG Nederland
Of anders laat je installateur dat weg halen doen
[ Voor 3% gewijzigd door kazemo op 01-12-2025 12:49 ]
Is het je wel gelukt om de RMC-firmware te downloaden?
Ik vind het zo raar dat LG daar geen download voor aanbiedt of instructies bij geeft.
En lees ik nu op dat forum ook over de firmware van het mainboard? Dus de EEPROM? Zelfs dat durf ik wel aan als het maar officieel vanuit LG komt.
Heerlijk paarse-krokodil-gehalte dit
Dank! Deze had ik natuurlijk wel eerder kunnen opzoeken, beetje duf, staat nogal veel in beschreven. Maar toch niet zoals hier is uitgelegd over hoe en waarom dingen werken zoals ze werken
Wat me opviel is dat in dat handboek vanaf p40 een paar conceptuele schema’s staan. Allen met een parallel buffervat en allemaal op die minst rendabele manier (met 4 aansluitingen). Ik begrijp ergens wel dat mijn installateur dan ook voor die aanpak heeft gekozen. Als dit door LG zo wordt aanbevolen. Plaatje:
:no_upscale():strip_icc():strip_exif()/f/image/T4IWVHKUNuQTZyyj31JThoKu.jpg?f=user_large)
Ik wil evengoed wel de buffer omzetten naar retour in serie.
Ik vond ook info over aansluiting externe thermostaat, idd dipswitch 8 omzetten. Ik ga het of zelf doen of door huidige installateur, ivm garantie op het hele systeem. Overleg ik nog met ze.
Ja, buffervat moest (is wel kleiner geworden na mijn opmerkingen), voor de LG garantie.
:no_upscale():strip_icc():strip_exif()/f/image/1BotCljU3n5is9QxKET0YKjV.jpg?f=user_large)
sept 2023
[ Voor 6% gewijzigd door PeteSplit op 01-12-2025 22:47 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
:strip_exif()/f/image/W9qPYCBbAYdqeCLIMbwQtYEo.png?f=user_large)
Als het je zelf lukt dip 8 om te zetten is de evo thermostaat weg en kan je evt de RMC (uit de binnen unit halen) zelf als thermostaat gebruiken bedraad (kabelje met 3draden rood,zwart en geel)....ik heb dat zo hangt bij mij in de woonkamer ik stuur op lucht/water en werkt al 3jaar (eenvoudiger kan het niet) https://aircoplazazwolle....aneel-9-meter-lg-pzcwrcg3 ....bedraad is het beste geen storingen in de verbinding keep it simple rood/zwart is 12v voeding en geel is de stuurdraad (bus):
[...]
Dank! Deze had ik natuurlijk wel eerder kunnen opzoeken, beetje duf, staat nogal veel in beschreven. Maar toch niet zoals hier is uitgelegd over hoe en waarom dingen werken zoals ze werken
Wat me opviel is dat in dat handboek vanaf p40 een paar conceptuele schema’s staan. Allen met een parallel buffervat en allemaal op die minst rendabele manier (met 4 aansluitingen). Ik begrijp ergens wel dat mijn installateur dan ook voor die aanpak heeft gekozen. Als dit door LG zo wordt aanbevolen. Plaatje:
[Afbeelding]
Ik wil evengoed wel de buffer omzetten naar retour in serie.
Ik vond ook info over aansluiting externe thermostaat, idd dipswitch 8 omzetten. Ik ga het of zelf doen of door huidige installateur, ivm garantie op het hele systeem. Overleg ik nog met ze.
Het gat wat onstaat in mantel van binnen unit kan je afdekken met een orgineel afdekplaatje (te bestellen als je dat wil)
Dit alles is basis kennis je installateur zou dat toch moeten weten!! Alles staat ook in de installateurs handleiding
[ Voor 12% gewijzigd door kazemo op 02-12-2025 06:37 ]

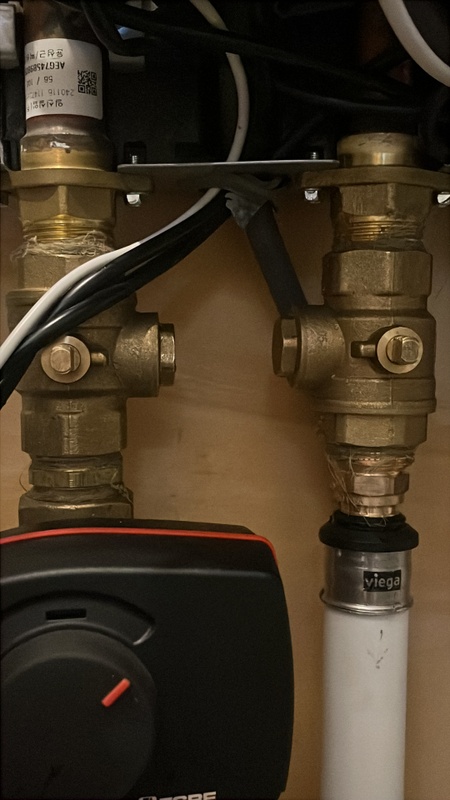

Weet iemand hoe een ch14 error te verhelpen? Mijn therma v valt nu al een paar keer in ch14 storing. Mijn installateur vroeg om een filterzeefje schoon te maken, zie foto. Dit werkte de afgelopen keren om m weer te laten werken. Flow rate werd net boven de 10lpm. Vandaag lukt dat niet meer. Hoe hoog moet de flow rate eigenlijk zijn? Wtp is rechtstreeks op buffervat aangesloten. :strip_exif()/f/image/dgJGSdZ7F8kZOtjk9R044A5t.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/dgJGSdZ7F8kZOtjk9R044A5t.jpg?f=user_large)
I agree, hence the note - warning - about different versions
Tsjechische Republiek, LG HM071M.43 productie datum januari 2020
Één van de problemen lijkt mij dat er geen "oude" versie is om eruit te halen. Er zit toch niet standaard een SD-kaartje in de RMC waar de firmware op staat? Bij het opstarten checkt de RMC of er een SD-kaartje aanwezig is. Als dat zo is, staat daar dan een image en bestanden op met nieuwe software? Zo ja, dan wordt de huidige versie overschreven.
Als dit overschrijven niet goed gaat of niet het gewenste resultaat heeft, is er dus geen SD-kaartje met een andere / vorige versie. Je hebt dan functioneel geen aansturing meer -> geen verwarming -> koud huis, iedereen boos
Goed, feit is bij mijn broer heeft een monteur een upgrade gedaan van 3064>>>>>naar 3069 en het werkt gewoon weer!:
[...]
Één van de problemen lijkt mij dat er geen "oude" versie is om eruit te halen. Er zit toch niet standaard een SD-kaartje in de RMC waar de firmware op staat? Bij het opstarten checkt de RMC of er een SD-kaartje aanwezig is. Als dat zo is, staat daar dan een image en bestanden op met nieuwe software? Zo ja, dan wordt de huidige versie overschreven.
Als dit overschrijven niet goed gaat of niet het gewenste resultaat heeft, is er dus geen SD-kaartje met een andere / vorige versie. Je hebt dan functioneel geen aansturing meer -> geen verwarming -> koud huis, iedereen boos
vraag me niet hoe ik ben er niet bij geweest!
Dat staat er niet, ze doen dan de installatie niet.
Als ik later de installatie zou wijzigen heb je geen garantie meer.
Ik lees in de forums dat bij veel merken vanuit de leverancier een buffervat geplaatst wordt. Dan denk ik dat dit toch een mate van bescherming geeft ( langere levensduur ? ) voor de warmtepomp.
Het is wel moeilijker goed af te stellen en geeft een (klein) rendementsverlies.
[ Voor 6% gewijzigd door PeteSplit op 02-12-2025 11:39 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
program - (FW) does not run on an SD card - from an SD card you can only upload the system to the chip inside the control panel (RMC) - if the process fails for some reason - incompatibility or power failure during the rewrite, it will probably not be able to resume operation - the risk of rewriting the chip is always in every electronics
Tsjechische Republiek, LG HM071M.43 productie datum januari 2020
Oke niemand durft het risico te nemen dan houd het inderdaad op,het is alles of niets! ,niet geschoten is altijd mis:
[...]
Haha,slechte formule1 rijders
...interesting price differences for the same "box". Expensive fun for experiments
Tsjechische Republiek, LG HM071M.43 productie datum januari 2020
Als ik even snel naar de bestanden kijk. Lijkt de update een directe overschrijving van een filesysteem op het nand geheugen. Zie het ubi bestand. Dus er is wel een risico.:
[...]
Één van de problemen lijkt mij dat er geen "oude" versie is om eruit te halen. Er zit toch niet standaard een SD-kaartje in de RMC waar de firmware op staat? Bij het opstarten checkt de RMC of er een SD-kaartje aanwezig is. Als dat zo is, staat daar dan een image en bestanden op met nieuwe software? Zo ja, dan wordt de huidige versie overschreven.
Als dit overschrijven niet goed gaat of niet het gewenste resultaat heeft, is er dus geen SD-kaartje met een andere / vorige versie. Je hebt dan functioneel geen aansturing meer -> geen verwarming -> koud huis, iedereen boos
Ze doen weinig aan obfuscatie van de bestanden. De binaries hebben bijvoorbeeld nog symbols. De controller is een of ander Linux op arm. De GUI op de controller is een QT applicatie.
Interessante materie om verder in te duiken. Waarschijnlijk de beginselen om hier Doom op te draaien.

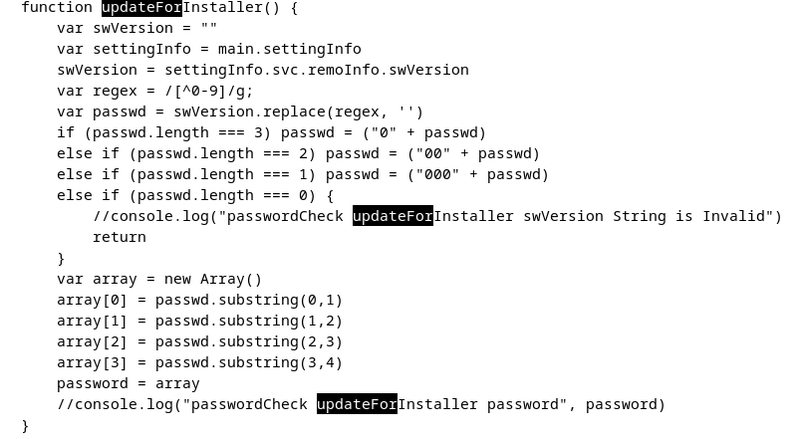

Wie herkend wat dit doet
: :strip_exif()/f/image/uwgmCJg2tc6MGeVQSXBczQ2v.png?f=user_large)
Pardon my dutch
Standaardwachtwoord...:
[...]
Als ik even snel naar de bestanden kijk. Lijkt de update een directe overschrijving van een filesysteem op het nand geheugen. Zie het ubi bestand. Dus er is wel een risico.
Ze doen weinig aan obfuscatie van de bestanden. De binaries hebben bijvoorbeeld nog symbols. De controller is een of ander Linux op arm. De GUI op de controller is een QT applicatie.
Interessante materie om verder in te duiken. Waarschijnlijk de beginselen om hier Doom op te draaien.
Wie herkend wat dit doet
[Afbeelding]
Ik moet dat eens nader bekijken...

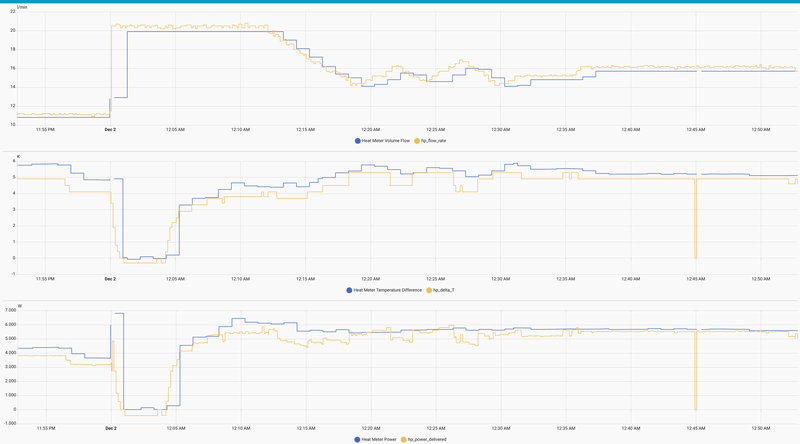

Eens de temperaturen en thermisch vermogen en debiet van de WP tegen mijn energiemeter gezet.
De WP meet buiten, dan gaat het 2m onder grond de kelder in en 8m verder langs de energiemeter (in de kelder).
De WP meet het debiet voldoende in lijn met de meting van de energiemeter. Misschien een klein beetje hoger, maar voldoende 'juist' voor mij.
Omdat de energie meter op de m-bus de temperaturen op de graad afrond -dom, op het display is het 1 cijfer na de komma-, nam ik de delta's als referentie voor de meting. De delta levert de energiemeter op 2 cijfers na de komma.
De LG zijn temperaturen zijn die 'domme' waardes op '0,3' afgerond. Door hier de delta van te nemen zou je direct een 'fout' kunnen krijgen van 0,6; maar omdat de inlet redelijk juist is, lijkt me de fout vooral in de outlet van de LG te zitten: die meet te laag. Ik zou de fout hier samenvatten als zeker altijd zowat 0,3 te laag, soms tot 0,7°C fout.
De energiemeter meet te temperaturen in de waterstroom. Ik versta dat de LG 'op' de buis meet: iemand een fotootje van de LG thermometers. Ik versta dat die gewoon slecht gemonteerd zijn en best wat warmtegeleidingspaste en isolate kunnen hebben?
Naast de energiemeter heb ik nog thermometers 'op' de ingang van de vloerverwarming. Die meten in lijn met de waardes van de energiemeter maar met een vertraging. Daaruit komt ook de de LG ingang voldoende gelijk is, de uitgang te laag.
Je ziet de WP die draait aan 4kW thermisch waarbij vermogen door LG toch te laag zit, met 0,7°C verschil op de delta T. Dan herstart ik de WP naar een hogere temperatuur en gaat ze aan een 6kW verder.Dan is het verschil in vermogen wat kleiner. Het debiet dat iets hoger is bij de LG compenseert wat voor de lagere delta T gemeten door de LG.
Ondertussen is mijn mbus op de meter gestopt met reageren en krijg ik er geen voorlopig geen leven meer in ;-)).
edit: energiemeter is een Engelmann / Elster SensoStar 2
/f/image/4LfOGgWqKkDURNxboN752fI8.png?f=fotoalbum_large)
De WP meet buiten, dan gaat het 2m onder grond de kelder in en 8m verder langs de energiemeter (in de kelder).
De WP meet het debiet voldoende in lijn met de meting van de energiemeter. Misschien een klein beetje hoger, maar voldoende 'juist' voor mij.
Omdat de energie meter op de m-bus de temperaturen op de graad afrond -dom, op het display is het 1 cijfer na de komma-, nam ik de delta's als referentie voor de meting. De delta levert de energiemeter op 2 cijfers na de komma.
De LG zijn temperaturen zijn die 'domme' waardes op '0,3' afgerond. Door hier de delta van te nemen zou je direct een 'fout' kunnen krijgen van 0,6; maar omdat de inlet redelijk juist is, lijkt me de fout vooral in de outlet van de LG te zitten: die meet te laag. Ik zou de fout hier samenvatten als zeker altijd zowat 0,3 te laag, soms tot 0,7°C fout.
De energiemeter meet te temperaturen in de waterstroom. Ik versta dat de LG 'op' de buis meet: iemand een fotootje van de LG thermometers. Ik versta dat die gewoon slecht gemonteerd zijn en best wat warmtegeleidingspaste en isolate kunnen hebben?
Naast de energiemeter heb ik nog thermometers 'op' de ingang van de vloerverwarming. Die meten in lijn met de waardes van de energiemeter maar met een vertraging. Daaruit komt ook de de LG ingang voldoende gelijk is, de uitgang te laag.
Je ziet de WP die draait aan 4kW thermisch waarbij vermogen door LG toch te laag zit, met 0,7°C verschil op de delta T. Dan herstart ik de WP naar een hogere temperatuur en gaat ze aan een 6kW verder.Dan is het verschil in vermogen wat kleiner. Het debiet dat iets hoger is bij de LG compenseert wat voor de lagere delta T gemeten door de LG.
Ondertussen is mijn mbus op de meter gestopt met reageren en krijg ik er geen voorlopig geen leven meer in ;-)).
edit: energiemeter is een Engelmann / Elster SensoStar 2
:strip_exif()/f/image/4LfOGgWqKkDURNxboN752fI8.png?f=user_large)
Ik ben er nog niet over uit of AI door de controller wordt beheerd.

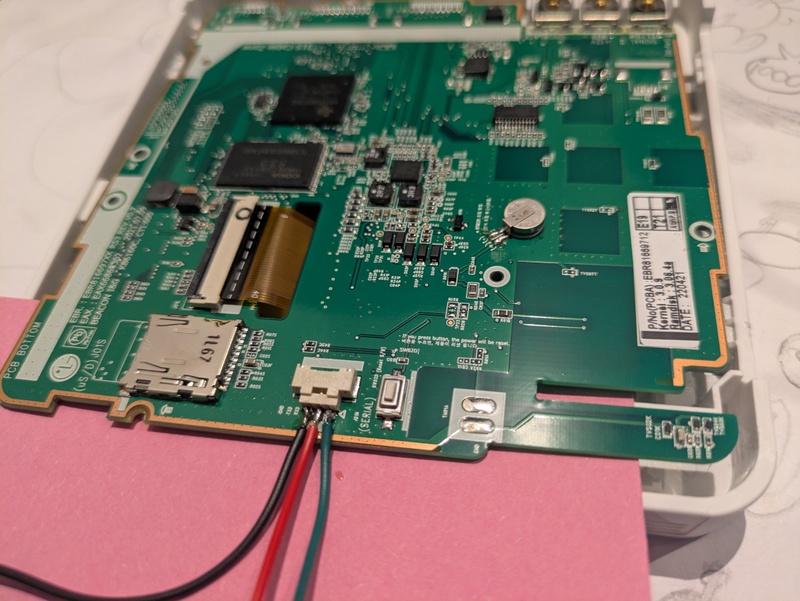

Voor de gein heb ik de gekeken wat er op de serial pins was. Daar blijkt de console op uit te komen. Met een UART adaptertje makkelijk uit de lezen. Baudrate is 115200. Ik draai nog een oudere versie van de RMC software. 3.0.6.4
Uiteindelijk kom je uit op een login prompt. Helaas was het eerder gevonden root wachtwoord een descrypt hash. Maximaal 8 karakters lang. Heb deze nog niet weten te kraken. Als iemand met de beschikking van wat GPU kracht en hashcat hieraan wil meehelpen kan ik de hash delen.
:no_upscale():strip_icc():strip_exif()/f/image/AOUHlNPf2RwCe7ar24dNrtSQ.jpg?f=user_large)
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
| U-Boot SPL 2013.01.01 (Nov 10 2016 - 14:37:03)
remocon board
U-Boot 2013.01.01 (Nov 10 2016 - 14:37:03)
I2C: ready
DRAM: 256 MiB
WARNING: Caches not enabled
NAND: 256 MiB
MMC: OMAP SD/MMC: 0, OMAP SD/MMC: 1
*** Warning - bad CRC, using default environment
Net: <ethaddr> not set. Validating first E-fuse MAC
PHY reset timed out
cpsw, usb_ether
Hit any key to stop autoboot: 0
mmc_send_cmd : timeout: No status update
Card did not respond to voltage select!
mmc0(part 0) is current device
mmc_send_cmd : timeout: No status update
Card did not respond to voltage select!
Booting from nand ...
NAND read: device 0 offset 0x280000, size 0x500000
5242880 bytes read: OK
## Booting kernel from Legacy Image at 80200000 ...
Image Name: Linux-3.2.0
Image Type: ARM Linux Kernel Image (uncompressed)
Data Size: 3326064 Bytes = 3.2 MiB
Load Address: 80008000
Entry Point: 80008000
Loading Kernel Image ... OK
OK
Reenabling wdt.
Starting kernel ...
Uncompressing Linux... done, booting the kernel.
[ 0.029378] LCDC remocon lcd initialize (7)
[ 0.032154] setting bcm43362 data
[ 0.032169] setting wlan_enable_gpio output data
[ 0.169361] mtdoops: mtd device (mtddev=name/number) must be supplied
[ 1.315897] setting wlan_enable_gpio output data
[ 1.406268] sr_init: platform driver register failed
INIT: version 2.88 booting
Starting udev
udevd[902]: SYSFS{}= will be removed in a future udev version, please use ATTR{}= to match the event device, or AT TRS{}= to match a parent device, in /etc/udev/rules.d/local.rules:21
Starting Bootlog daemon: bootlogd: cannot allocate pseudo tty: No such file or directory
bootlogd.
Configuring network interfaces... [ 15.767809] PHY 0:00 not found
done.
INIT: Entering runlevel: 5
Starting system message bus: dbus.
Starting Dropbear SSH server: Will output 1024 bit rsa secret key to '/var/lib/dropbear/dropbear_rsa_host_key'
Generating key, this may take a while...
Public key portion is:
ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAAAgmo89imZ8uWhKCKVhBM/yAjC2FmseWQjLrS87Bk7h5bLN2MEadKg9avlsNhi9ViBwQb6KauIgU8eP7 Si1+WtYEoLBHfpKhyTwhZ5PUML8kjBpnwxi9MTnxJxqFAl9LBG86d8PVSQKkhza2xQSaKFQvvTZap/w2Q7sRgUtp6xgO1nzh8= root@am335x-evm
Fingerprint: md5 fb:9a:32:7b:f4:91:ec:6c:fa:f5:64:d3:ec:88:f3:7a
dropbear.
Starting telnet daemon.
Starting syslogd/klogd: done
Stopping Bootlog daemon: bootlogd.
Starting PVR
Start RS3 Applications...
umount: can't umount /mnt/.psplash: Invalid argument
_____ _____ _ _
| _ |___ ___ ___ ___ | _ |___ ___ |_|___ ___| |_
| | _| .'| . | . | | __| _| . | | | -_| _| _|
|__|__|_| |__,|_ |___| |__| |_| |___|_| |___|___|_|
|___| |___|
Arago Project http://arago-project.org am335x-evm ttyO0
Arago 2013.05 am335x-evm ttyO0
am335x-evm login: killall: keyreader: no process killed
m_fd:4
NetworkClient::run START
Core::setLanguageCode code: "en"
QObject: Cannot create children for a parent that is in a different thread.
(Parent is NetworkClient(0x3121c8) , parent's thread is QThread(0x2ebdb0), current thread is NetworkClient(0x3121c8)
QIODevice::read: WriteOnly device
q rc:/qml/MainFlow.qml:364:5: QML ListView: Binding loop detected for property "width"
main Init Json Objects
main.qml Component.onCompleted
NetworkClient::sendJsonString
NetworkClient::send bytes: 4
NetworkClient::send bytes: 48
Net workClient::sendProcess READY len: 52
NetworkClient::sendJsonString
NetworkClient::send bytes: 4
NetworkClient::se nd bytes: 53
NetworkClient::sendProcess READY len: 57
NetworkClient::connectedSlot
Found SGX/MBX driver, enabling FullClearOnEveryFrame
Found v1.4 driver, enabling brokenTexSubImage
Found non-Nokia v1.4 driver, enabling brokenFB OReadBack
watchdog !!!! |
Pardon my dutch
@Kip Oh jee, dit wordt veel te leuk zo In de winter de controller van de verwarming openschroeven en er draadjes aan solderen wordt denk ik net zo gewardeerd als de carborateur van de auto spoelen in de gootsteen
In de winter de controller van de verwarming openschroeven en er draadjes aan solderen wordt denk ik net zo gewardeerd als de carborateur van de auto spoelen in de gootsteen
Tot nu toe was ik altijd een "lurker" (lezen maar nooit reageren) maar hier wordt ik wel enthousiast van!
@Kip Ik heb wel een klein beetje linux/hw kennis, als ik ergens mee kan helpen dan doe ik dat graag. Ik heb ook even de image geextract en heb ook de hash in de shadowfile gezien. Veel verder ga ik ook niet komen..
Ik heb ook nog een 2070 super liggen, misschien niet de snelste/nieuwste maar is het niet mogelijk om bijv de hashcat taak "op te splitsen"?
Ik wil best mijn GPU een paar dagen laten beuken en ik denk de meeste andere op dit forum ook wel! Samen komen we dan denk ik vrij snel een heel eind.
@Kip Ik heb wel een klein beetje linux/hw kennis, als ik ergens mee kan helpen dan doe ik dat graag. Ik heb ook even de image geextract en heb ook de hash in de shadowfile gezien. Veel verder ga ik ook niet komen..
Ik heb ook nog een 2070 super liggen, misschien niet de snelste/nieuwste maar is het niet mogelijk om bijv de hashcat taak "op te splitsen"?
Ik wil best mijn GPU een paar dagen laten beuken en ik denk de meeste andere op dit forum ook wel! Samen komen we dan denk ik vrij snel een heel eind.
/bin/sh in single user mode en /etc/shadow aanpassen lijkt het makkelijkste inderdaad. Vind het mooi als het je lukt! Dan kan het tweaken beginnen
En als @SalexSun zijn board wil doneren dan kunnen we ook mogelijk de firmware dumpen van de wp zelf
Update: gisteren is de installateur langs geweest. De Evohome is losgekoppeld van de warmtepomp. De evo stuurt nu alleen nog de zones boven aan, de kleppen.
Buffervat is ongewijzigd. Installateur stelt dat dit conform advies van de distributeur is en dat ze gedoe krijgen met garantie als ze dit wijzigen en er gaat wat mis. Sja ik heb t nu maar zo gelaten.
De secundaire pomp is aangesloten op de WP. Die schakelt tegelijk in en uit met de interne pomp. En beide staan nu zo dat ze vanaf start op 15 L/min draaien. Dus dat helpt voor minder mengen in vat.
Warmtepomp staat in heatmode, doel temperatuur had ik op 27 gezet met hysterese -4/+4. Effect was meteen merkbaar. Na 15 min op 2000w ging hii in paar stappen terug naar rond de 500watt verbruik. En hij bleef gewoon doordraaien de hele nacht. Van 6 stops per uur naar 0 stops
Heel verschil, vrij rechte lijn in grafiek:
:strip_exif()/f/image/sak6FDY6kqeqI3LsRvskHnOn.png?f=user_large)
Die piek is vaatwasser. En er zit nog wat overig verbruik in, p1 totaal grafiek.
Alleen werd de kamer vanmorgen te warm, 22 graden ipv 20 gewenst. Dus ik moest de wp zelf maar uitzetten. Ben nu aan het proberen met verlagen doel temperatuur naar 25 om het goed in te stellen.
Ik twijfel nog of ik wil dat hij 24/7 draait. Lijkt me zuiniger als hij bijv 2x per dag een run van een aantal uren maakt? Misschien zet ik een schema dat hij snachts uitstaat paar uur. Of ik probeer op retourtemp met kleinere positieve hysterese.
Belangrijkste is dat hij nu veel rustiger draait en veel langere runs maakt.
Nee bevriezen kan alleen als je CV waterleidingen hebt in onverwarmde ruimten.
Het koudemiddel kan niet bevriezen.
Begin dit jaar was er veel mist, die op de buiten unit vast vroor, bij mij gaf dat extra geluid door resonantie met het vele ijs op de buiten unit, maar gaf geen probleem met de werking.
Als het buiten kouder wordt dan 0 graden, gaat onder in de buiten unit het warmtelint aan (van ongeveer 30 W), dit is een draad die onder in de buiten unit ligt en dan warm wordt.
Een aandachtspunt is wel, dat het CV water niet onder de 15 graden mag komen. Dit kan gebeuren als je de warmtepomp echt uit zet met op het scherm (RMC). Bij mij kan het met de vorst buiten, binnen op zolder kouder worden dan 15 graden, dan laat ik de warmtepomp aan staan, op een lagere temperatuur 's nachts (op een temperatuur boven de 20 graden).
Als het water dan lager komt dan 15 graden gaat de waterpomp in de warmtepomp maximaal continue draaien en staat op het scherm 'antivries' . Je moet dan proberen de aanvoer, of buffervat met een extra kacheltje, weer op temperatuur te krijgen.
[ Voor 3% gewijzigd door PeteSplit op 05-12-2025 09:23 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Dat is bij niet aan de orde, de WP binnendeel hangt in bijkeuken, onderdeel van de woning, is daar altijd warmer dan de kamertemp, vanwege draaiende wp, en boiler en ook de droger en wasmachine staan in die ruimte.:
[...]
Nee bevriezen kan alleen als je CV waterleidingen hebt in onverwarmde ruimten.
Het koudemiddel kan niet bevriezen.
Begin dit jaar was er veel mist, die op de buiten unit vast vroor, bij mij gaf dat extra geluid door resonantie met het vele ijs op de buiten unit, maar gaf geen probleem met de werking.
Als het buiten kouder wordt dan 0 graden, gaat onder in de buiten unit het warmtelint aan (van ongeveer 30 W), dit is een draad die onder in de buiten unit ligt en dan warm wordt.
Een aandachtspunt is wel, dat het CV water niet onder de 15 graden mag komen. Dit kan gebeuren als je de warmtepomp echt uit zet met op het scherm (RMC). Bij mij kan het met de vorst buiten, binnen op zolder kouder worden dan 15 graden, dan laat ik de warmtepomp aan staan, op een lagere temperatuur 's nachts (op een temperatuur boven de 20 graden).
Als het water dan lager komt dan 15 graden gaat de waterpomp in de warmtepomp maximaal continue draaien en staat op het scherm 'antivries' . Je moet dan proberen de aanvoer, of buffervat met een extra kacheltje, weer op temperatuur te krijgen.
aha oke dat warmtelint was me al opgevallen, dus dat staat standaard zo ingeregeld dat deze aangaat onder 0. C mooi
Ja met dank aan jullie hier ben ik het systeem beter gaan begrijpen.
Ja monitoring, klopt heb ik bekeken, ik heb nu als eerste stap een LG wifi module besteld, dan kan ik via thinq uitlezen wat hij aan het doen is (hoef ik niet steeds naar toestel te lopen), verder heb ik al gelezen dat ik er weinig van moet verwachten qua details, maar kan dan geloof ik wel per half uur zien wat het verbruik is. Als ik daarmee uit de voeten kan icm de P1 meter, vind ik het prima, en anders idd bouw ik nog eens een groepenkast ding in van homewizard.
Een grafiek afbeelding van het warmtelint, op de 14 W standby van de warmtepomp, zie je dat het warmtelint altijd even kort uitgaat en weer aan, met ongeveer 30 W (samen 44 W in de grafiek)
:no_upscale():strip_icc():strip_exif()/f/image/8K1cKrPtV1w8Myskwc3Xv88F.jpg?f=user_large)
Afbeelding van 22 november 2025
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
HM093MR.U44 (3.06.7a -> 3.06.9b) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb
Dan heb jij de warmtepomp op optimaal debiet. Met een buffervat en tweede externe pomp gaat dat niet, omdat je dan veel menging hebt in het buffervat (het is dan verre van optimaal).
Als je de capaciteit aanpast, kun je deze gelijk maken aan de tweede externe pomp instelling
.
Bij een opstart begint de WP altijd volgens de capaciteit instelling %,
daarna (ongeveer een 10 minuten) gaat de WP naar de vaste stroomsnelheid instelling Lpm
(als je gekozen hebt voor vast debiet als stroom controle).
De capaciteit en het vast debiet kun je zo gelijk maken aan de warmtepomp, zodat je zo min mogelijk menging hebt in het buffervat.
Oude afbeelding als voorbeeld, met een vast debiet van 20 Lpm en een capaciteit van 80% (5 kW WP)
:strip_exif()/f/image/L2zjK2kNeH8DlkxZDZGdCHe6.png?f=user_large)
[ Voor 12% gewijzigd door PeteSplit op 05-12-2025 19:50 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Hieronder het effect van een te hoog water debiet. Mijn 7kw heeft een 'bug' waardoor het minimumdebiet 11l/min is, terwijl het volgens mij tot bijna 5l/min moet gaan in lage vermogens. Hierdoor werkt de WP met een delta T van 2a2.5K wat slecht is voor de efficiëntie.
Ik heb hoop op een oplossing door LG volgende week.
Je ziet bovenaan de COP van de WP gedurende een uur; na een kwartier is er een herstart naar een hogere temperatuur. Buitentemperatuur is een 5 °C tijdens dat uur.
Eerste kwartier is COP gemiddelde 3.8. Dat is bij 500W electrisch en een debiet van 11l/min. Delta T ongeveer 2,5K. Ingaande temperatuur ongeveer 25°C.
Na de herstart naar een hogere ingaande temperatuur van 27°C, 900W elektrische en delta T ongeveer 4K (debiet een 14/min) is de COP 4,6.
Dus ondanks werkingsgebied in hogere temperaturen, hogere vermogen is de efficiëntie 20% beter.
Of ook; als je een modulerende WP op vast debiet instelt kan ze echt niet altijd efficiënt werken...
:strip_exif()/f/image/BwzMsu36O1FPt0G2iQ6OPhfq.jpg?f=fotoalbum_large)
Ps; er zitten een tijdsverschuiving in de 2 grafieken....
Ik heb hoop op een oplossing door LG volgende week.
Je ziet bovenaan de COP van de WP gedurende een uur; na een kwartier is er een herstart naar een hogere temperatuur. Buitentemperatuur is een 5 °C tijdens dat uur.
Eerste kwartier is COP gemiddelde 3.8. Dat is bij 500W electrisch en een debiet van 11l/min. Delta T ongeveer 2,5K. Ingaande temperatuur ongeveer 25°C.
Na de herstart naar een hogere ingaande temperatuur van 27°C, 900W elektrische en delta T ongeveer 4K (debiet een 14/min) is de COP 4,6.
Dus ondanks werkingsgebied in hogere temperaturen, hogere vermogen is de efficiëntie 20% beter.
Of ook; als je een modulerende WP op vast debiet instelt kan ze echt niet altijd efficiënt werken...
:no_upscale():strip_icc():strip_exif()/f/image/BwzMsu36O1FPt0G2iQ6OPhfq.jpg?f=user_large)
Ps; er zitten een tijdsverschuiving in de 2 grafieken....

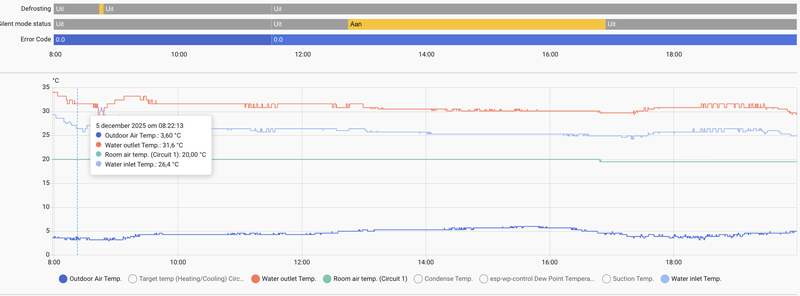

Nu je het zegt, wist ik het ergens. Ik ga er komende week eens even naar kijken. Al vind ik zelfs nu met een iets hogere secundaire pompsnelheid die redelijk constant is t.o.v. de primaire die altijd hoog begint en dan zakt tot iets onder de secundaire pompsnelheid.
:strip_exif()/f/image/UCUdGEkpypxnDWFpXRBedPV0.png?f=user_large)
:strip_exif()/f/image/1ZCeiQpJacgEt80NNL3nldx6.png?f=user_large)
Bedankt!
HM093MR.U44 (3.06.7a -> 3.06.9b) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb
Je hebt nu primair 11 Lpm en secundair 14 Lpm,
je krijgt dan in het buffervat een stroming van 3 Lpm retourwater
dat zich mengt met het aanvoerwater
Je aanvoer koelt dan al af, voordat het de circulatie ingaat.
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Klopt ;-):
[...]
Je hebt nu primair 11 Lpm en secundair 14 Lpm,
je krijgt dan in het buffervat een stroming van 3 Lpm retourwater
dat zich mengt met het aanvoerwater
Je aanvoer koelt dan al af, voordat het de circulatie ingaat.
Ik zie ook een voordeel.. Bij het opstarten wordt de "overcapaciteit" in de buffer opgeslagen die ik er in de rest van de tijd er uit haal met 3 lpm. Met deze secundaire stromingssnelheid heb ik geen ruis in m'n systeem.
En bijna altijd een dT van 5 tussen aanvoer en retour bij de WP
[ Voor 5% gewijzigd door tebogo op 05-12-2025 20:14 ]
HM093MR.U44 (3.06.7a -> 3.06.9b) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb
11 Lpm x 2,5 K x 69 / 500 W = 3,8
14 Lpm x 4,3 K x 69 / 900 W = 4,6
Het debiet kun je instellen. De deltaT volgt het debiet. De temperatuur instelling bepaald het vermogen.
Ik zoek dan een zo hoog mogelijk debiet, bij een zo laag mogelijk vermogen = een hoge CoP
Ik heb geprobeerd om het afgifte circuit waterzijdig in te regelen, maar ik kan mijn warmtepomp niet langdurig maximaal laten werken, om de vloerverwarming en radiatoren goed te kunnen instellen.
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
