Dat bedoelde ik in eerste instantie niet, maar dat is inderdaad ook een optie. Met "in je circuit" bedoelde ik simpelweg ergens in je waterleidingen.
hoe minder componenten hoe minder stuk gaat / tot frustratie lijd Tja vanalles
Omdat je vorige bericht over een mogelijke aansluiting ging, gaf ik simpelweg een aanvulling daarop. Dan weet men dat ook voor wie hier leest.:
@Plenkske hoe je je sensors aansluit etc lijkt me niet erg intressant .. juist omdat er zoveel "opties" zijn..
De enige reden dat ik het opperde, was ook omdat "more with less" gedachte
Wie weet voor mijn volgende doel als aanpassing op het huidig project
evt volgend jaar, maar voorlopig even niet.Zo zie je maar weer betreft de prijzen dat kan van het ene na de andere dag veranderen tot soms belachelijke prijzen die ze vragen.
dan betaal je te veel voor het zelfde artikel dan de normale reguliere prijs.
Ik heb ook deze DS18B20 censors met een kabel lengte van 3 meter, van 1 censor moet ik straks een kabel verlengen met 2 meter.:
[...]
Dat bedoelde ik in eerste instantie niet, maar dat is inderdaad ook een optie. Met "in je circuit" bedoelde ik simpelweg ergens in je waterleidingen.
Persoonlijk zou ik een slimme stekker niet gaan open maken om er sensoren bij te doen. Maar het zal vast kunnen.
Verder heb je bij Shelly de mogelijkheid om een add-on te kopen waarmee je een temperatuursensor aan kan sluiten. Je hebt dan nodig:
- een Shelly 1, of 1PM
- deze addon
- temperatuursensor DS18B20
Dat is ook een mooie optie en het prijsverschil met (een random) slimme stekker + nodemcu + sensor is denk ik vrij laag.
Kortom: het is maar net wat je zelf het makkelijkste vind
dit zijn leuke dingen om een ei over te leggen : )
Tja vanalles
Wat in vrijwel elke tutorial die je online vind terugkomt is dat ze simpelweg 'jumper wire' gebruiken. Maar het ligt er misschien ook aan waar de sensoren op gaat aansluiten, welke kabel het handigste is... Weet ik verder ook niet, ik ben geen elektricien:
[...]
Ik heb ook deze DS18B20 censors met een kabel lengte van 3 meter, van 1 censor moet ik straks een kabel verlengen met 2 meter.
Welke kabel kan ik daar het beste voor gebruiken heb het internet opgezocht maar kan daar niet echt iets over vinden voor een juiste kabel wat er voor gebruikt en geschikt voor is.
En link zal handiger zijn in het zoeken.
Als je mij specifiek tagged met de opmerking "lijkt me niet erg interessant" , dan mag ik daar toch op reageren ?:
@Plenkske Daar is deze thread voor je hoeft ook niet elke keer je acties uit te leggen .. ik vind het leuker om met elkaar iets te bedenken
Waarom wil je 12 of 20 sensoren ?
[ Voor 17% gewijzigd door Plenkske op 09-03-2021 22:26 ]
Nee er hoeft geen geluid uit de censor te komen met een speakerkabel:
@Plenkske Daar is deze thread voor je hoeft ook niet elke keer je acties uit te leggen .. ik vind het leuker om met elkaar iets te bedenken
Ik zou via 1 arduino het liefst 20 sensors uitlezen via een vast cyclus .. teminste er is geen enkele reden om elke 2ms de temperatuur te weten van 1 locatie .. elke 30.000ms of beter gezegd elke 30seconden is al extreem veel.. sterker nog 5 minuten is al "teveel" ,,, Zelf zou ik een default van 5 a 10 minuten aanhouden en een "test" stand van 1 minuut .. maar goed dat is software ..
Ik denk zelf dat de lengte van de bedrading eerder een uitdaging is ..teminste dat tussen de arduino en (temp)sensor ik gok dat 20m een redelijk normale afstand is . als je de uitgangstemp van je epdm mat wilt meten.
@J.E. Weinor tja goeie kwaliteit / dikte v.d kabel is wel relevant .. je zou bv speaker kabel kunnen proberen veel koper en redelijk dik ..
Beste is een DIY ijk station bouwen met diverse temperaturen .. omdat de sensors ook zelf een afwijking hebben oid .. kan je het beste 10 tests doen met 3 a 4 verschillende lengte kabels in een excel sheet bij houden .. en kies je de betrouwbaarste oid ..
Als ik 12 sensors 4x3 sets, waarbij elke set een andere kabel lengte zou willen plaatsen dan zou ik 16 (4x4 sets ervan maken en de 4de set ergens uit het zicht doen (uit de zon oid ..) maar wel zodanig dat ik een vast referentie temperatuur heb .. dus die laatste set zou altijd 1 temperatuur moeten lezen alleen de kabel lengte verschilt ..
maar goed
en met dikke koper draden hoeft niet zon zware versterker aan vermogen achter te liggen om de temp te lezen.
en zijn zuurstof vrij wegens oxidatie en zijn van kwaliteit.
maar ik heb 1 censor die ik moet verlengen en vraag mij af of er bepaalde kabels verkrijgbaar zijn in de handel.De censors worden aangesloten op een digital display geschikt speciaal voor dit type censor de aflezing is gewoon (analoog):
[...]
Wat in vrijwel elke tutorial die je online vind terugkomt is dat ze simpelweg 'jumper wire' gebruiken. Maar het ligt er misschien ook aan waar de sensoren op gaat aansluiten, welke kabel het handigste is... Weet ik verder ook niet, ik ben geen elektricien
Een nederlandse tutorial die ik tegen kwam:
https://ehoco.nl/zelf-ds1...speasy-voor-domoticz/amp/
Echter benoemen veel andere tutorials dat het beter is om een 4.7k weerstand er tussen te zetten.
Zie hier bv voor schema's:
https://randomnerdtutoria...-server-with-arduino-ide/

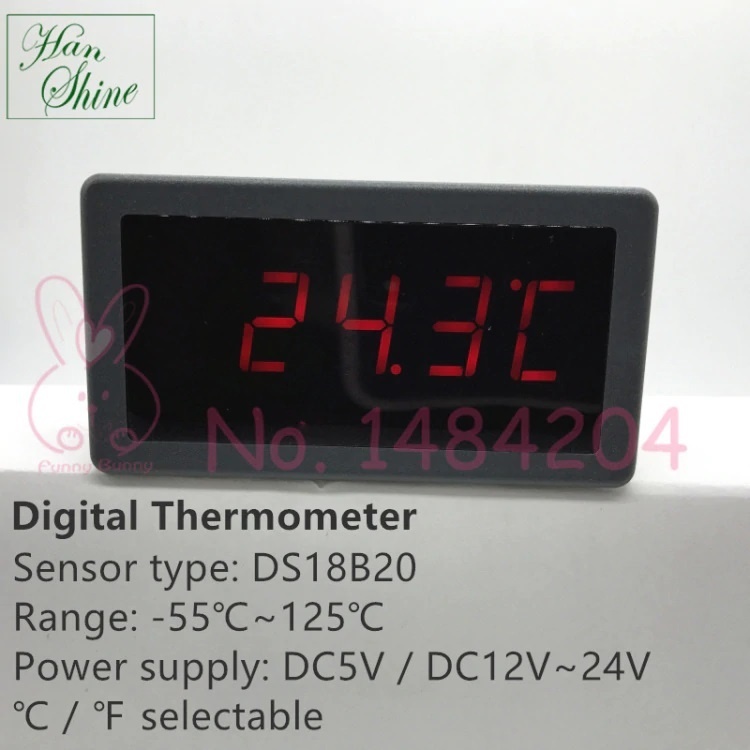

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/SPfiwW8Bh46BfAnprdJuja5p.jpg?f=user_large)
Voor 5 meter voldoet gewoon 3 aardige kabel prima. Ga je langs 220V etc dan beter UTP kabel gebruiken zodat je de overige ongebruikte paren als afscherming kan gebruiken.:
[...]
Ik heb ook deze DS18B20 censors met een kabel lengte van 3 meter, van 1 censor moet ik straks een kabel verlengen met 2 meter.
Welke kabel kan ik daar het beste voor gebruiken heb het internet opgezocht maar kan daar niet echt iets over vinden voor een juiste kabel wat er voor gebruikt en geschikt voor is.
En link zal handiger zijn in het zoeken.
.Je moet een 4.7k weerstand gebruiken. Zonder gaat het niet werken op een arduino.:
[...]
Wat in vrijwel elke tutorial die je online vind terugkomt is dat ze simpelweg 'jumper wire' gebruiken. Maar het ligt er misschien ook aan waar de sensoren op gaat aansluiten, welke kabel het handigste is... Weet ik verder ook niet, ik ben geen elektricien
Een nederlandse tutorial die ik tegen kwam:
https://ehoco.nl/zelf-ds1...speasy-voor-domoticz/amp/
Echter benoemen veel andere tutorials dat het beter is om een 4.7k weerstand er tussen te zetten.
Zie hier bv voor schema's:
https://randomnerdtutoria...-server-with-arduino-ide/
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Ja, daar was ik vanuit gegaan dus die heb ik klaar liggen om te gebruiken.
to zover snap ik hem ...:
[...]
Voor 5 meter voldoet gewoon 3 aardige kabel prima. Ga je langs 220V etc dan beter UTP kabel gebruiken zodat je de overige ongebruikte paren als afscherming kan gebruiken.
Ik moet verplicht "shieled" kabels gebruiken want anders kan ik niks uit lezen... lang leve FR die stoort
[...]
Je moet een 4.7k weerstand gebruiken. Zonder gaat het niet werken op een arduino.
Arduino moet weten moet weten wat low/high is en daar is deze "pull up" weerstand voor.
why ????? wat is de gedachte erachter .. deze heb ik nog nooit gezien/gehoord .. en er zal vast een logica achter zitten waarom dit handig is .. dus please explain
Tja vanalles
ik denk dat je @Jazsie bedoelt of andere forum leden ik heb ze nog op het verlang lijstje staan maar nog niet besteld .. ik ben nog in de design fase:
PostNL heeft weer een ronde kunnen maken bij ons, gisteren het volgende ontvangen:
- Intex Solar Cover 305cm
- Intex Afdekzeil 305cm
-Thermowells tbv ds18b20 sensoren
Verder staat er nog een bestelling van PVC24 in backorder, op de één of manier is veel 50mm spul niet op voorraad op dit moment
De thermowells zijn dezelfde als @vso gebruikt, ze waren binnen een week vanut China geleverd, erg snel! Wel jammer dat ik pas achteraf bedacht dat een flowmeter misschien ook handig is, nog even nabestellen dus.
[Afbeelding]
Aluminium profielen en deksel zitten inmiddels op de kist:
[Afbeelding]
[Afbeelding]
Tijd voor wat warmer weer zodat we verder kunnen met opbouwen
Tja vanalles
My bad, kwam ergens in dit topic een Ali link tegen, die gevolgd en meteen besteld:
[...]
ik denk dat je @Jazsie bedoelt of andere forum leden ik heb ze nog op het verlang lijstje staan maar nog niet besteld .. ik ben nog in de design fase
[ Voor 11% gewijzigd door Plenkske op 10-03-2021 10:40 ]
Geen idee of dat passend te krijgen is, maar dit zijn in ieder geval degene die ik heb besteld (BSP schroefdraad), 50mm versie 2 stuks was 7,07 euro.:
Over die thermowell gesproken... Ik was even mijn onderdelen aan het bekijken en wat ik nog nodig heb.
Nu kwam ik erachter dat ik per ongeluk thermowell met NPT draad heb gekocht op ali (en is al binnen).
Kan ik deze toch waterdicht in een T-Stuk krijgen ? Of moet ik mijn verlies nemen en nieuwe thermowells bestellen ? Of weet iemand hier nog een andere creatieve oplossing
edit: even gezocht op verloopstukjes maar die zijn duurder dan nieuwe thermowells bij ali...
Dat is inderdaad de bedoeling
In principe is het niet compatible, maar bij 1/2" en 3/4" zijn de threads per inch wel hetzelfde (bron).:
Over die thermowell gesproken... Ik was even mijn onderdelen aan het bekijken en wat ik nog nodig heb.
Nu kwam ik erachter dat ik per ongeluk thermowell met NPT draad heb gekocht op ali (en is al binnen).
Kan ik deze toch waterdicht in een T-Stuk krijgen ? Of moet ik mijn verlies nemen en nieuwe thermowells bestellen ? Of weet iemand hier nog een andere creatieve oplossing
edit: even gezocht op verloopstukjes maar die zijn duurder dan nieuwe thermowells bij ali...
[ Voor 3% gewijzigd door BounceMeister op 10-03-2021 13:31 ]
Tapeje om de thermowell dan draai je hem zo in een pvc T-Stuk:
Over die thermowell gesproken... Ik was even mijn onderdelen aan het bekijken en wat ik nog nodig heb.
Nu kwam ik erachter dat ik per ongeluk thermowell met NPT draad heb gekocht op ali (en is al binnen).
Kan ik deze toch waterdicht in een T-Stuk krijgen ? Of moet ik mijn verlies nemen en nieuwe thermowells bestellen ? Of weet iemand hier nog een andere creatieve oplossing
edit: even gezocht op verloopstukjes maar die zijn duurder dan nieuwe thermowells bij ali...
met speciale loctide kan ook waar het voor geschikt is.Het begon ermee dat ik erachter kwam dat ik de verkeerde thermowell op Ali had besteld (en al binnen heb), met NPT draad.

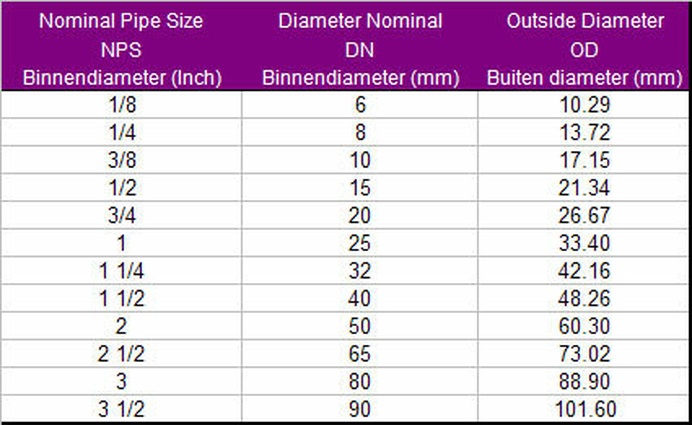

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/60yq9xE8tBfbwGTWtcSRM56k.jpg?f=user_large)
[ Voor 41% gewijzigd door J.E. Weinor op 10-03-2021 19:03 ]
Mooi gedaan, keep us posted!:
PostNL heeft weer een ronde kunnen maken bij ons, gisteren het volgende ontvangen:
- Intex Solar Cover 305cm
- Intex Afdekzeil 305cm
-Thermowells tbv ds18b20 sensoren
Verder staat er nog een bestelling van PVC24 in backorder, op de één of manier is veel 50mm spul niet op voorraad op dit moment
De thermowells zijn dezelfde als @vso gebruikt, ze waren binnen een week vanut China geleverd, erg snel! Wel jammer dat ik pas achteraf bedacht dat een flowmeter misschien ook handig is, nog even nabestellen dus.
[Afbeelding]
Aluminium profielen en deksel zitten inmiddels op de kist:
[Afbeelding]
[Afbeelding]
Tijd voor wat warmer weer zodat we verder kunnen met opbouwen
Hoe langer de kabel, hoe meer kans op storing en voltage drop. Door lagere weerstand te nemen verhoog je de voltage op het einde van de draad en dus ook dat ondanks mogelijke storingen het signaal wel goed terug komt bij de Arduino/ESP
.Met wat geluk past het wel, NTP loopt van smal naar dik. Probeer het erin te draaien, als dat lukt dan met wat teflon tape.:
Over die thermowell gesproken... Ik was even mijn onderdelen aan het bekijken en wat ik nog nodig heb.
Nu kwam ik erachter dat ik per ongeluk thermowell met NPT draad heb gekocht op ali (en is al binnen).
Kan ik deze toch waterdicht in een T-Stuk krijgen ? Of moet ik mijn verlies nemen en nieuwe thermowells bestellen ? Of weet iemand hier nog een andere creatieve oplossing
edit: even gezocht op verloopstukjes maar die zijn duurder dan nieuwe thermowells bij ali...
Wij hebben hier BSP voor al het "PVC buizen spul".
Inderdaad, is ook mijn ervaring.
4 kW inverter
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Ik begreep dat je een weerstand bij langere kabel toevoegt .. (dus 0 word 1) maar nu uit dit verhaal begrijp ik dat je Weerstand A vervangt door B .. dus 1 blijft 1..:
Hoe langer de kabel, hoe meer kans op storing en voltage drop. Door lagere weerstand te nemen verhoog je de voltage op het einde van de draad en dus ook dat ondanks mogelijke storingen het signaal wel goed terug komt bij de Arduino/ESP
overgens de uitleg zelf van je begrijp ik wel in deze en klinkt ook logisch Wat ik bedoel is een zijaanzicht enzo
wat is een beetje een optimale combo van t-stuk/schroefdraad etc .. Tja vanalles
Ik heb daar dus dezelfde avond die pomp besteld. Nog voor het oude bedrag. In de omschrijving staat dat de spullen verzonden worden uit Eindhoven.:
[...]
Zo zie je maar weer betreft de prijzen dat kan van het ene na de andere dag veranderen tot soms belachelijke prijzen die ze vragen.
Je hebt geluk of pech heb je pech
Deze hebben ze ook::
[...]
Ik heb daar dus dezelfde avond die pomp besteld. Nog voor het oude bedrag. In de omschrijving staat dat de spullen verzonden worden uit Eindhoven.

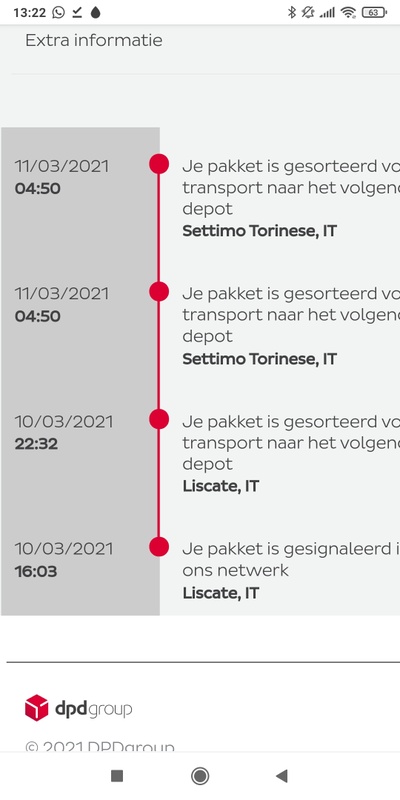

Volgens de track n trace van dpd ligt het pakketje nu in Italie
.
Staat ook bij dat het pakketje 1 bij 1 cm is, en dat het 1,8 kilo weegt.
Ben benieuwd,
Ik krijg in ieder geval geen baksteen opgestuurd. Die is veel lichter namelijk
Weerstand moet altijd ertussen, ongeachte de lengte. Waarbij de standaard waarde 4.7k is en bij langere kabels neem je dus lagere waarde. Moet niet maar kan helpen tussen het wel en niet werken van de sensor.:
[...]
Ik begreep dat je een weerstand bij langere kabel toevoegt .. (dus 0 word 1) maar nu uit dit verhaal begrijp ik dat je Weerstand A vervangt door B .. dus 1 blijft 1..
Dat laatste klinkt dan wel logisch maar niet wat ik begreep
[...]
Wat ik bedoel is een zijaanzicht enzo
ik zou zelf de temp sonde op 50/50 van de buis diameter proberen te mikken maar ja .. dat is best een uitdaging begrijp ik een beetje ..
..
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
met een sonde van 50mm en 50 mm Thermowell zit de sonde helemaal aan de bodem van je Thermowell je pvc T-stuk 50mm met binnen draad 1/2 zit je thermowell ongeveer 1 cm van de binnenwand van de pvc buis af 50mm is het max aan lengte wat er ingedraaid kan worden.:
[...]
Weerstand moet altijd ertussen, ongeachte de lengte. Waarbij de standaard waarde 4.7k is en bij langere kabels neem je dus lagere waarde. Moet niet maar kan helpen tussen het wel en niet werken van de sensor.
Zonder weerstand gaat het simpelweg niet werken
Met 50mm sonde kom je iets verder dan de helft gok ik zo. Kan wel een foto maken voor je als je wilt. Ligt nog op de werkbank
Er zullen ook wel vast verschillen tussen zitten met een T-stuk of aanboorzadel in diepte.
[ Voor 47% gewijzigd door J.E. Weinor op 11-03-2021 15:18 ]
[ Voor 32% gewijzigd door Jazsie op 11-03-2021 16:42 ]
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Wel vreemd deze gegevens en je order nr komt het overeen met je bestelde pomp factuur en omschrijving ?:
[...]
Ik heb daar dus dezelfde avond die pomp besteld. Nog voor het oude bedrag. In de omschrijving staat dat de spullen verzonden worden uit Eindhoven.
Volgens de track n trace van dpd ligt het pakketje nu in Italie
.
Staat ook bij dat het pakketje 1 bij 1 cm is, en dat het 1,8 kilo weegt.
Ben benieuwd,
Ik krijg in ieder geval geen baksteen opgestuurd. Die is veel lichter namelijk
[ Voor 9% gewijzigd door J.E. Weinor op 11-03-2021 23:45 ]
Ik ben voor de inverter variant gegaan.
Heb je hem ook al binnen ?:
Net op tijd besteld voordat hij uitverkocht was.
Bedankt voor je reactie! Wat ik me wel af vraag of 4kw dan genoeg is (en of ie daardoor alsnog niet richting max capaciteit draait) Vraag me af of het daardoor in praktijk veel verschil maakt met de non inverter, maargoed daar is nu natuurlijk lastig achter te komen hahah:
[...]
Net op tijd besteld voordat hij uitverkocht was.
Waarom de inverter? Wanneer het zwembad 1 graad kouder is dan de ingestelde temperatuur zal hij niet meteen full blown weer gaan blazen maar op een minder intensive stand. Dit geeft minder geluidsoverlast, en lagere kosten.
ik denk (hoop) dat het een fire and forget ding is.
Het is nog fijner afgesteld dan wat @R20141016 zegt. Tenminste mijn ervarming met mijn inverter warmtepomp.
.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TEimvQ7GCK4sJUeeDg8wxtm0.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/GTvv0aEFLW9qSnTc5a6ZKtBp.jpg?f=user_large)

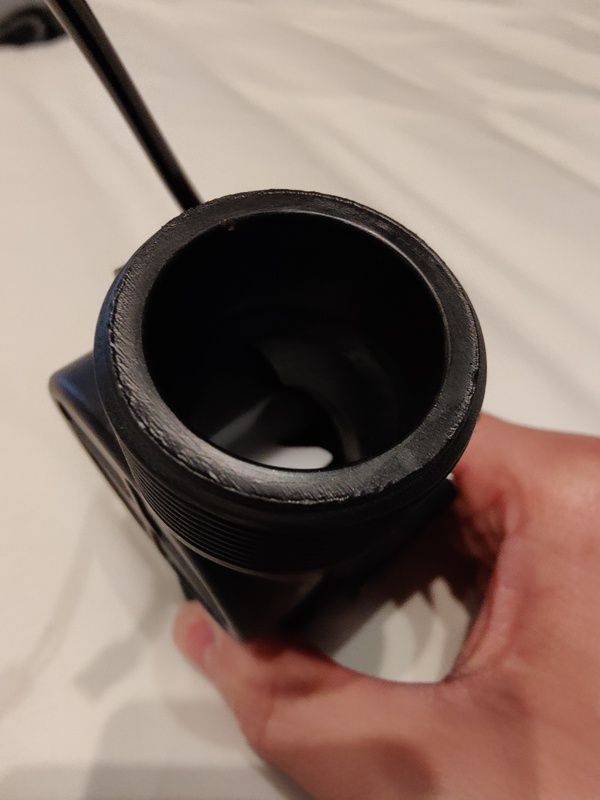

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/dwGFCEo1kEsNgxuKmmgZTRDP.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/4iJ0i7Pncjvj2XSa4tIiBcb9.jpg?f=user_large)
Heb je geen schuifmaatje? en je pakt het schemaatje in mijn vorig post er bij heb je gelijk het juiste maatje
die je gebruikt.
[ Voor 15% gewijzigd door J.E. Weinor op 12-03-2021 18:30 ]
Heb ik inderdaad niet, maar ik snap je idee.:
[...]
Heb je geen schuifmaatje? en je pakt het schemaatje in mijn vorig post er bij heb je gelijk het juiste maatje
Je reageerde al op mijn reactie was bezig met de tekst te wijzigen en aan te vullen dat krijg je met al die verschillende maatjes
Held
:
Maar goed, is ook persoonlijk. Ik geef liever wat extra geld uit voor zo iets en doe het gelijk goed.
De ander vind het maar "onzin" en gaat liever voor zonnematten zoals @vso
Tja vanalles
). Dat gaat hem dus niet worden. Jammer. Heb het er niet voor over.) van de afgelopen jaren is ook weer niks.
Das een hoop geld inderdaad.... Nu je de prijs weet is het misschien een mooi iets om naar toe te sparen voor volgend jaar ofzo:
Heb m'n eerste offerte voor het inbouwen en plaatsen van een houten zwembad gekregen (€ 16.000,-
Denk dat we gewoon een groot, stevig opzetbad gaan kopen voor de komende jaren. Baal er wel van, maar het is inmiddels ook al maart.. zoveel tijd hebben we niet meer. En nog een jaar met dat plonsbadje (80cm diep
Ziet er netjes uit !!:
Gisteren is de postbode weer eens langsgeweest en heeft wat kleine elektronica afgeleverd, even aan het hobbien geweest en ik kon alles precies kwijt in een lasdoos:
[Afbeelding]
- Wemos D1 Mini met Tasmota
- DS18B20 sensoren
- Relais bordje wat het rechtse stopcontact schakelt
- Voorbereid op flowmeter (moet ik nog bestellen)
Via Domoticz stuur ik e.a. aan:
[Afbeelding]
Er zit een kleine afwijking tussen de 2 sensoren ( <0,5 graden) en probeer ik met een bekertje water de offset bij de stellen. Helaas is de afwijking niet lineair en de offset dus niet zomaar kloppend te krijgen. In het werkgebied van 20-30 graden lijkt -0,34 een mooie middenweg te zijn.
Als t goed is komt vanmiddag de bezorger de PVC koppelingen en buizen afleveren en kan ik weer puzzelen vanmiddag
De Wemos D1 word gevoed met 5v (adapter had ik nog liggen, Micro-usb is ook mogelijk). De Wemos heeft een 3,3v regulator welke op een pin naar buiten gebracht is, deze gebruik ik om de ds18b20 sensoren te voeden, 1-wire verloopt verder gewoon via een GPIO pin.
[ Voor 23% gewijzigd door LiquidSmoke op 13-03-2021 12:13 ]
Oh, heb het geld wel hoor, maar heb het er gewoon niet voor over:
[...]
Das een hoop geld inderdaad.... Nu je de prijs weet is het misschien een mooi iets om naar toe te sparen voor volgend jaar ofzo
Als je nu nog een opzetbad moet kopen zou ik niet te lang wachten, zwembaden en accesoires zijn al uitverkocht aan het raken
En wil nu ook niet overhaast beslissingen nemen voor een permanent bad.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/AsAEpEdU3NC7THXmqcGPqbQb.jpg?f=user_large)
Netjes gedaan! Je hebt mijn aandacht:
Gisteren is de postbode weer eens langsgeweest en heeft wat kleine elektronica afgeleverd, even aan het hobbien geweest en ik kon alles precies kwijt in een lasdoos:
[Afbeelding]
- Wemos D1 Mini met Tasmota
- DS18B20 sensoren
- Relais bordje wat het rechtse stopcontact schakelt
- Voorbereid op flowmeter (moet ik nog bestellen)
Via Domoticz stuur ik e.a. aan:
[Afbeelding]
Er zit een kleine afwijking tussen de 2 sensoren ( <0,5 graden) en probeer ik met een bekertje water de offset bij de stellen. Helaas is de afwijking niet lineair en de offset dus niet zomaar kloppend te krijgen. In het werkgebied van 20-30 graden lijkt -0,34 een mooie middenweg te zijn.
Als t goed is komt vanmiddag de bezorger de PVC koppelingen en buizen afleveren en kan ik weer puzzelen vanmiddag
Covid-19 helaas, hoor nu ook al dat mensen ipv weg te gaan zwembad gaan plaatsen etc.:
[...]
Oh, heb het geld wel hoor, maar heb het er gewoon niet voor over
Zal de komende jaren nog wel eens rustig rondkijken voor zoiets en voorlopig een mooie opzet-setup kopen.
Vind het irritant dat de zwembadmarkt nu alweer zo oververhit aan het raken is. Vorig jaar was er nog niemand mee bezig om deze tijd
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Nou, heb bij een (ander) bedrijf geïnformeerd en die konden me vertellen dat hun leverancier pas weer voorraad kreeg in november, omdat er zoveel vraag naar was.
Maar nu dus in een opzetopstelling. Het zij zo.
Yep
5V en GND van het bordje zijn permanent op de voeding aangesloten en het relais schakelt door een signaal van de Wemos.
niet om je hopes een beetje de grond in te helpen..:
[...]
Ik heb daar dus dezelfde avond die pomp besteld. Nog voor het oude bedrag. In de omschrijving staat dat de spullen verzonden worden uit Eindhoven.
Volgens de track n trace van dpd ligt het pakketje nu in Italie
.
Staat ook bij dat het pakketje 1 bij 1 cm is, en dat het 1,8 kilo weegt.
Ben benieuwd,
Ik krijg in ieder geval geen baksteen opgestuurd. Die is veel lichter namelijk
Ben erg benieuwd hoe je dit allemaal hebt klaargespeeld en hoe verdere ontwikkeling gaat lopen.:

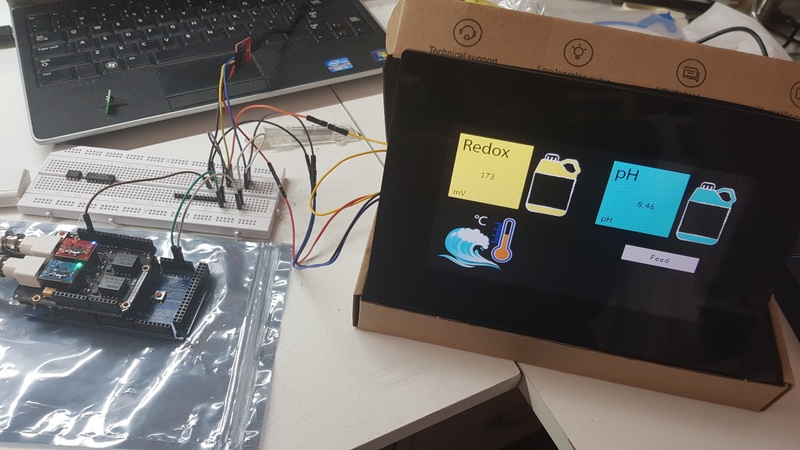

Zo, mijn 7" Scherm binnen gekregen voor m'n DIY pH/Orp doseer systeem:
[Afbeelding]
Effe gauw simpele interface gemaakt en de pH/Orp aangesloten, uitlezen werkt
[...]
Netjes gedaan! Je hebt mijn aandacht
[...]
Covid-19 helaas, hoor nu ook al dat mensen ipv weg te gaan zwembad gaan plaatsen etc.
Merk je gelijk aan de prijzen een aanbod dat er momenteel is.
De thermowell op de retourleiding en de kraan achter de dispenser moeten nog voorzien worden. [ Voor 8% gewijzigd door LiquidSmoke op 13-03-2021 19:23 ]
De flexible grijze slang lijkt wel op de mijne maar die zit aan de stofzuiger verbonden:
Vandaag werd het PVC afgeleverd en inmiddels is alles gezaagd en gelijmd, wel een aanpassing aan het originele idee moeten doen want het 2" puntstuk schroefde niet lekker op de uitgang van het zandfilter en ik wou niet de schroefdraad beschadigen.
Voelde net alsof dat een andere spoed was maar het puntstuk paste wel mooi op de voorfilter, alleen heb ik er niks aan op die plek
Dan maar zo:
[Afbeelding]
Alle gelijmde delen netjes gereinigd met Griffon PVC reiniger en gelijmd met Griffon T88. Buizen netjes afgezaagd, afgeschuind en ontbraamt. Hoop dat alles lekvrij is.
Helaas kon ik het niet helemaal afmaken, m'n teflon tape was op
Maandag een rolletje halen en als het wat droger word buiten eens testen of het allemaal waterdicht is
Wil eigenlijk de grijze slang inkorten maar dan moet ik klemmen op het geribbelde gedeelte, gaat dat goed met standaard slangklemmen of moet ik dan draadklemmen gebruiken?
[ Voor 11% gewijzigd door J.E. Weinor op 14-03-2021 00:31 ]
Er zit nog niets op het voorfilter aangesloten:
[...]
De flexible grijze slang lijkt wel op de mijne maar die zit aan de stofzuiger verbonden
Op de foto kan ik niet goed zien hoe het een en ander is aangesloten betreft je voorfilter ZFP met je online chloordispenser het lijkt wel dat ze met elkaar in verbindinding zijn aangesloten?
Je foto kan ik niet vergroten in je post kan zijn dat je max resolutie niet staat ingesteld tijdensopname met je mobiel? of ergens in je instellingen of anders.
Het kunnen vergroten van de afbeelding foto geeft meer verduideling van je afbeelding.
De grijze geribbelde slang met klem afsluiten die je wilt inkorten op een tule kan wel maar ligt er er aan hoe de binnenkant van je slang is is die net zo geribbelt als de buitenkant dan gaat het lekken ook met klem.
Daarom zit er bij zwembad slangen 50 cm of om de meter een glad stuk als onderbreking wat niet is geribbeld en het punt om in te korten, vijverslangen hebben vaak een gladde binnenwant.waardoor met klem het beter waterdicht afsluit.
Hier komt uiteraard gewoon de aanvoer van het zwembad op.
Ja de 2e foto geeft wat meer duidelijkheid in de onderlinge verbindingen ook je uitleg..:
[...]
Er zit nog niets op het voorfilter aangesloten
Uitgang ZFP gaat naar bypass, uitgang bypass gaat met een bocht onder de balk door naar de online dispenser.
Misschien is dit wat duidelijker:
[Afbeelding]
Op de kogelkraan achter de chloordispenser komt de retourleiding naar het zwembadbad.
Slang is aan de binnenkant ook geribbeld en heeft helaas geen gladde tussenstukken waar ik hem af kan knippen. Dat worden dus klemmen voor geribbelde slang zoals deze:
[Afbeelding]
daar lijken ze precies op Die grijze slang werd geleverd bij de bypass set, voelt hetzelfde aan als de bekende blauwe slang maar dan een ander kleurtje:
[...]
Ja de 2e foto geeft wat meer duidelijkheid in de onderlinge verbindingen ook je uitleg..
Maar waarom deze grijze slangen bebruikt en klemmen? zijn deze slangen wel geschikt voor dit doeleind die je gebruikt ken wel de blauwe de witte en zwarte uitvoeringen er zijn wel grijze pvc slangen geschikt voor het doeleind maar die zijn niet zo geribbeld.maar gladder afgewerkt dan als in je afbeelding.
Je gebruikt toch geen stofzuiger slangen?
Betreft je 2e temp censor voorbij de bypass richting zwembad waarom je die plek hebt gekozen?
Oke betreft je 2e sensor maar wil je de temp niet meten dan vanuit je solar mijn inziens weet je ook de temp die uit je solar komt,.ik weet niet helemaal zeker of je nou zonnewarmte tyleen of matjes op het (dak) of via een WP neemt , stel deze vraag maar even voor de zekerheid een WP die geeft zelf de temp wel aan dan via de zon zonder een sensor.:
[...]
Die grijze slang werd geleverd bij de bypass set, voelt hetzelfde aan als de bekende blauwe slang maar dan een ander kleurtje
De 2e sensor zit op die plek omdat het daar handig uit kwam, wil voor en na de bypass meten om zo de delta simpel te kunnen bepalen, wat ik zo lees is een delta < 1 graden het meest effectief om het water op te warmen.
en ook geen waterstofzuiger [ Voor 22% gewijzigd door J.E. Weinor op 14-03-2021 00:29 ]
Ik leg EPDM matten op het dak (133*300) , de temperatuur uit de matten zou ik kunnen meten door de bypass helemaal dicht te zetten en het water alleen via de matten te laten gaan.:
[...]
Oke betreft je 2e censor maar wil je de temp niet meten dan vanuit je solar mijn inziens weet je ook de temp die uit je solar komt,.ik weet niet helemaal zeker of je nou zonnewarmte tyleen of matjes op het (dak) of via een WP neemt , stel deze vraag maar even voor de zekerheid een WP die geeft zelf de temp wel aan dan via de zon zonder een sensor.
Dus geen stofzuigerslang
Ik zelf ga voor zonnewarmte met tyleen het water wat er uit komt via de censor de temp meten om zo de bypass in te regelen, met een WP heb ik niet zoveel verstand daar weet @Jazsie wel meer van en @vso heeft meer verstand van watermatjes via de zon over te vertellen en met temp om te meten.
mijn plaatsing van de de temp sensors zijn ook op advies uitgevoerd.
Hoe meer temp sensors hoe nauwkeuriger je eigenlijk kunt meten op verschillende plekken @vso heeft in deze topic al iets over geschreven.
censor of sensor:
[...]
Oke betreft je 2e censor maar wil je de temp niet meten dan vanuit je solar mijn inziens weet je ook de temp die uit je solar komt,.ik weet niet helemaal zeker of je nou zonnewarmte tyleen of matjes op het (dak) of via een WP neemt , stel deze vraag maar even voor de zekerheid een WP die geeft zelf de temp wel aan dan via de zon zonder een sensor.
Dus geen stofzuigerslang
Ik zelf ga voor zonnewarmte met tyleen het water wat er uit komt via de censor de temp meten om zo de bypass in te regelen, met een WP heb ik niet zoveel verstand daar weet @Jazsie wel meer van en @vso heeft meer verstand van watermatjes via de zon over te vertellen en met temp om te meten.
mijn plaatsing van de de temp sensors zijn ook op advies uitgevoerd.
Hoe meer temp sensors hoe nauwkeuriger je eigenlijk kunt meten op verschillende plekken @vso heeft in deze topic al iets over geschreven.
.. wat ik een hele tijd terug gepost heb is dat je ook bv door een koperen strip kan gebruiken (niet te lang) maar zeg bv 5 cm om een breder oppervlak te pakken ..
Tja vanalles
De foutjes er uitgesloopt zit te veel op de C toets te rammen:
[...]
censor of sensor
Enige wat ik btw geschreven heb is dat naar mijn mening je goed moet na denken over de plaatsing + aantal sensoren inderdaad
bv pak een koperen buis boor gaten van iets dikker dan je temp sensor .. en een spijker die ook net iets dikker is .. stop de spijker in het gat en mep de buis plat .. zaag daarna pas dat platte ding op 'maat' vervang de spijker door je temp zonde + een een dot Koelpasta.
De bredere temp sensoren zijn bv ideaal voor "gemiddelde' temperaturen .. over een groter oppervlak .. bv onder je bad / warmte mat.
over sensors gesproken .. een DIY idee ..met behulp van ..
[Afbeelding]
zou je op 1 of andere manier het water kunnen "meten" .. bv word het wit of groen .. zo ja --> chloor erbij..
nadeel van dit "ding" is dat je eigenlijk achter de feiten aanloopt, immers kwaad is al geschied ..
laat ik gelijk zeggen dat een automagische lakmoes/druppeltest bijna niet te doen is .. omdat je bijvoorbeeld van gemengd water (bv je pomp heeft net gecirculeerd) moet gaan "tappen" bij voorkeur tussen het zwembad en de pomp ..en voordat je gaat testen wil je dan bv de boel reinigen met "schoon" water..
Wij luie zwembad eigenaren zien een plek .. tappen daar het water en hopen maar dat de meting die je doet goed is .. (dit is ook 1 van de nadelen van de automagische meters zoals de astral blue dingen ..die dobberen overal rond .. dus die moet je met een speciale klem al in je leiding werk verwerken..)
goed terug waarom zou dan "mijn" idee wel werken .. teminste in theorie heb je 1 kleur die constant is bv blauw .. water is helder .. zodra het "verontreinigd" raakt .. bv wit / groen .. word de blauwe kleur minder zichtbaar .. / verandert van kleur en dus .. --> chloor erbij dumpen .. (hoeveel en hoe vaak is een andere discussie maar zeg bv +3 uitgerekend op jou bad .. elke 24/48 uur .. )
Maar zoals ik zei is het kwaad eigenlijk al geschied .. dus is dit meer een "backup"..
en zie door de slechte bril de puntjes en de komma's al haast niet, wordt hoog tijd voor een nieuwe.:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Msll4BtZlQrpBlHfN2wOuC8t.jpg?f=user_large)
the good old vintage. voor mijn project wat je wil en evt je wensen en uitvoeringen dat kost nu eenmaal een duit om alles in een keer goed doen.voor een opzetbad met extras.
[ Voor 30% gewijzigd door J.E. Weinor op 14-03-2021 04:51 ]
Het wiel opnieuw uitvinden is niet nodig, althans dat vind ik.
..3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
VSO meet nog met Fingerspitzengefühl:
[...]
Het wiel opnieuw uitvinden is niet nodig, althans dat vind ik.
Daarvoor hebben we dus chloor doseer of zout systemen (met sonsoren) voor die dit perfect meten en in balans houden
Hoewel ik voorstander ben van DIY moet het wel een systeem zijn dat werkt
Leuk idee maar stel je de vraag eens zelf, als het zo makkelijk ging met enkel kleur meten. Waarom bestaat het dan nog niet?
/u/406249/crop5f58874cb665d_cropped.png?f=community)
:strip_icc():strip_exif()/u/25152/60x60_1.jpg?f=community)
/u/729047/crop5d551e4308264_cropped.png?f=community)
:strip_icc():strip_exif()/u/40077/cartman.jpg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HJErBRaObB7QTk5Ht05ulMGS.jpg?f=user_large)
