@TheTMC Dan kan die zelfde monteur toch gewoon even doorlopen
:strip_exif()/u/67342/tnet3.gif?f=community)
@TheTMC Maar de NEN stelt wel dat een enkel apparaat niet voor overbelasting mag zorgen, ook niet kortstondig. Dit omdat er dan vanuit gegaan wordt dat het stelselmatiger is dan dat er toevallig meerdere apparaten veel stroom vragen.
Doordat in de linker kast een 3-fase busboard en een 4-polige aardlekschakelaar zit zullen groep 1, 2 en 3 dus verspreid zitten over de drie fases. Maak je daar dus een "kookgroep" van dan zitten de twee groepen wel netjes op een eigen fase.
En ook aan jouw de tip om dan wel even te kijken wat er dan nog meer op diezelfde fase zit zodat je de kookplaat op de twee fases zet die minder belast worden (tijdens koken), En dan bijvoorbeeld de 3e fase laten voor over en Quooker. Naar mijn idee zou de kaart in je meterkast al aan moeten geven wat samen op een fase zit maar is volgens mij niet verplicht
Doordat in de linker kast een 3-fase busboard en een 4-polige aardlekschakelaar zit zullen groep 1, 2 en 3 dus verspreid zitten over de drie fases. Maak je daar dus een "kookgroep" van dan zitten de twee groepen wel netjes op een eigen fase.
En ook aan jouw de tip om dan wel even te kijken wat er dan nog meer op diezelfde fase zit zodat je de kookplaat op de twee fases zet die minder belast worden (tijdens koken), En dan bijvoorbeeld de 3e fase laten voor over en Quooker. Naar mijn idee zou de kaart in je meterkast al aan moeten geven wat samen op een fase zit maar is volgens mij niet verplicht
De gekleurde stickers onder de groepen geven aan door welke aardlekschakelaar de groepen worden beveiligd.
Rechts heb je 3x 2-polige aardlekschakelaars (groen, blauw, geel). Een 2-polige aardlekschakelaar wordt op 1 fase aangesloten dus dat groepen op dezelfde aardlekschakelaar zitten betekent in dat geval ook dat ze op dezelfde fase zitten.
Links heb je een 4-polige aardlekschakelaar (blauw). Deze wordt op 3 fasen aangesloten, de groepen hier achter zijn dus over 3 fasen verdeeld.
De 3-fasen aardlekautomaat links boven zit als het goed is niet achter een aardlekschakelaar, persoonlijk had ik daar een grijze strook onder geplakt in plaats van een groene. Niet dat het nu echt heel verwarrend is, ik gok niet dat iemand nu werkelijk verwacht dat zijn 3-fasen aardlekautomaat is aangesloten achter de 2-polige aardlekschakelaar in de rechter kast ofzo.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
:strip_exif()/u/177467/alex.gif?f=community)
Ben benieuwd hoe de aannemer gaat reageren als hij exact hetzelfde over deze meterkast gaat horen. Wellicht valt dan het kwartje. Twee mensen die met exact hetzelfde komen. "Zou het dan niet zeiken om het zeiken zijn en zit er mogelijk wel echt iets fout in onze aanpak"
Ook bij de aankoop begeleiding moet dan toch een lampje gaan branden.
[ Voor 6% gewijzigd door Sr_Ogel op 14-09-2023 18:57 ]
:strip_icc():strip_exif()/u/154154/crop5faeab1bc08b6.jpeg?f=community)
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
:strip_icc():strip_exif()/u/93067/icon.jpg?f=community){kind=icon}
:strip_icc():strip_exif()/u/148671/skyaero_small_tweakers.jpg?f=community)
Goede reclame ook voor VEH.
Het hele punt van zo'n (kostbare) inspecteur is dat je een onafhankelijk kundig persoon hebt bij oplevering.
/u/21638/crop626ad1243c0f9_cropped.png?f=community)
Het betreft echter een bouwkundige keuring, dat betekent ook dat een aantal onderdelen uitgezonderd zijn van de keuring, waaronder de elektrische installatie.:
Goede reclame ook voor VEH.
Het hele punt van zo'n (kostbare) inspecteur is dat je een onafhankelijk kundig persoon hebt bij oplevering.
Zie ook een eerdere reactie van mij in dit topic.
blackd in "Kookgroep nieuwbouwwoning niet volgens norm"
9000Wp o/w SolarEdge SE6K - Panasonic 5kW bi-bloc - gasloos sinds 17-7-2023
:strip_icc():strip_exif()/u/36083/crop5dca9e34ce091_cropped.jpeg?f=community)
Opnemen onder protest mag ook.
Bij mijn vorige oplevering met VEH (ga nu zeker naar een andere partij) staan ze op de laatste pagina.Aantekeningen/Bijzonderheden
Gebreken die niet of onder protest door de vertegenwoordiger van de ondernemer zijn vermeld op het
proces-verbaal van oplevering:
[ Voor 27% gewijzigd door LordBusiness op 15-09-2023 13:04 . Reden: Aanvulling. ]
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
Precies. VEH is een bouwkundige keurder. Die neemt op wat hij ervan vindt. De aannemer moet het PV van oplevering maken. Daarin mag jij alles laten opnemen, desnoods onder protest.:
[...]
Opnemen onder protest mag ook.
Aantekeningen/Bijzonderheden
Gebreken die niet of onder protest door de vertegenwoordiger van de ondernemer zijn vermeld op het
proces-verbaal van oplevering:
Jij tekent het PV van oplevering, daarom is het ook belangrijk dat je altijd controleert of de punten van VEH ook bij de aannemer staan, want dat rapport telt.
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
Dat is het een beetje, de kans dat je nog een keer binnenkort nieuwbouw koopt is vrij klein. Wij kochten 12 jaar geleden ook nieuwbouw. Maar er is een hoop veranderd in de tussentijd. Enige wat ik voor ogen heb gehouden is, TV sleuf gelijk doen en overal UTP
XBOX One: KW NL, PSN: kw_nl Strava: https://www.strava.com/athletes/53303907
/u/186071/crop58bc21e8285fa.png?f=community)
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.

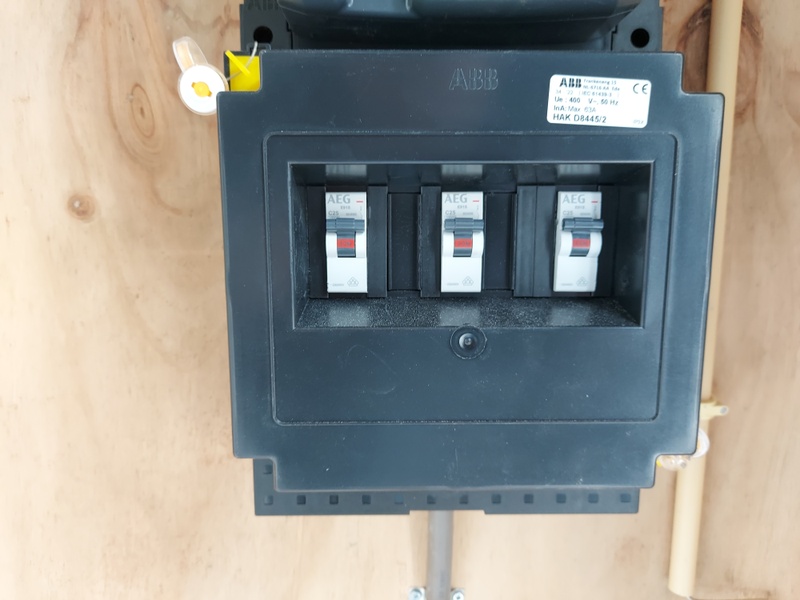

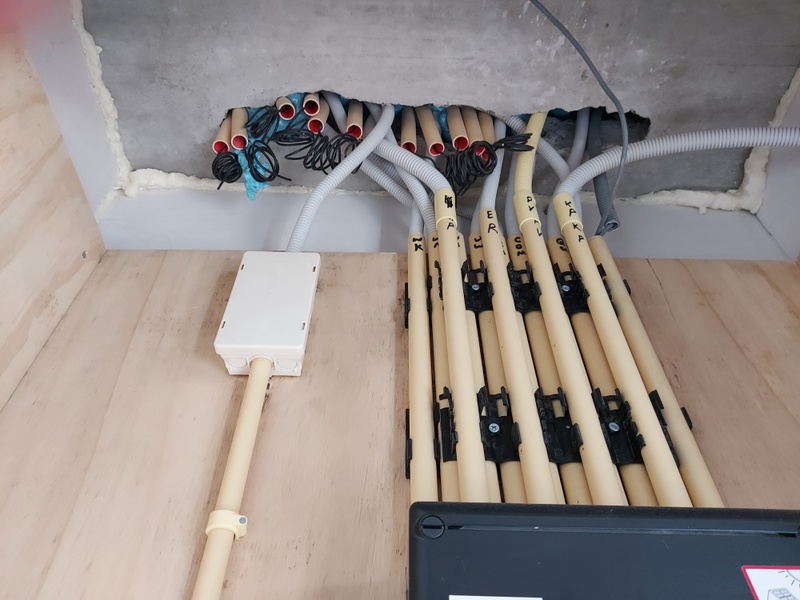

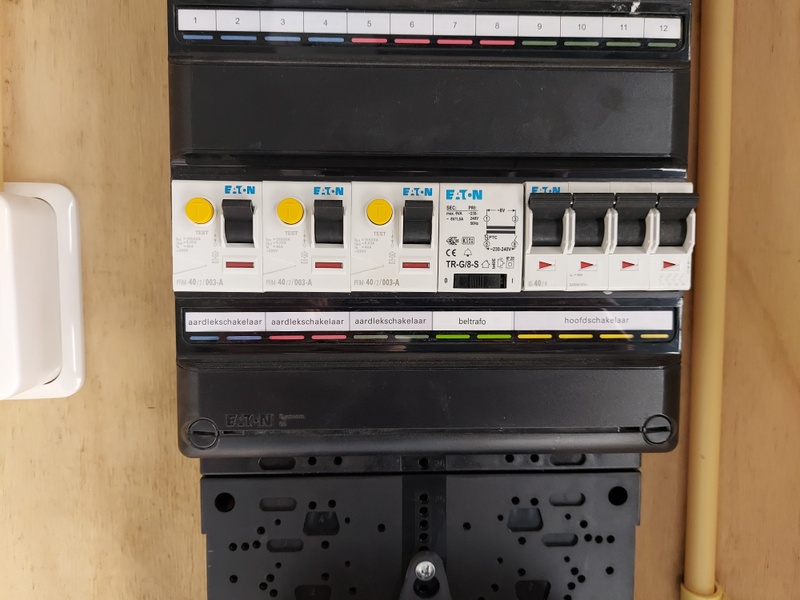

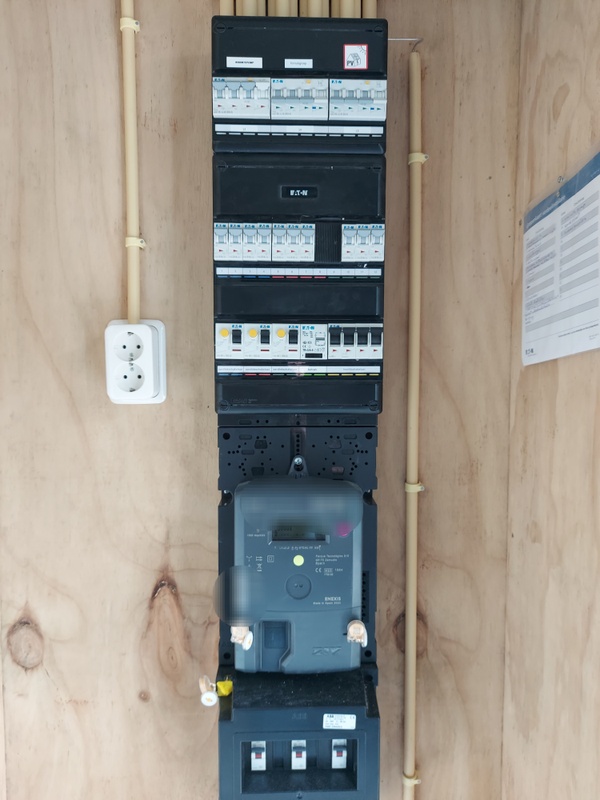

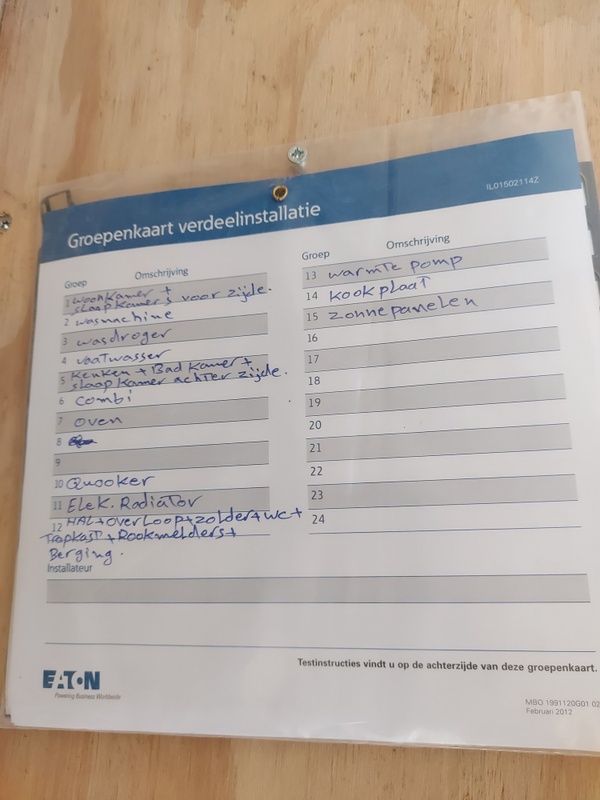

Vandaag hadden we kopersmiddag en kon ik foto's maken van de meterkast. Iemand die er iets over kan zeggen? Onze opleverdatum is 19 okt a.s.
Keuken heeft een quooker en kookplaat heeft 10.4kW 3 fase 16 amph aansluiting
:strip_exif()/f/image/gntkDkyoma6T79rhYjkITjJe.jpg?f=fotoalbum_large)
:strip_exif()/f/image/E0AQmE3VK8JKllZ4Im5AWR2L.jpg?f=fotoalbum_large)
:strip_exif()/f/image/AavYl0Qds3tdj2tWQhwdPsxA.jpg?f=fotoalbum_large)
:strip_exif()/f/image/WipZmALIkj7U0hxZsUv6Nvqq.jpg?f=fotoalbum_large)
:strip_exif()/f/image/TlC4SpG68uRHZlTCcJEk0xMr.jpg?f=fotoalbum_large)
:strip_exif()/f/image/b7FYy7PkgPvnnaEHna1Hv7Ub.jpg?f=fotoalbum_large)
:strip_exif()/f/image/lk8v7FJWEHL34eZab7iyiGmZ.jpg?f=fotoalbum_large)
Keuken heeft een quooker en kookplaat heeft 10.4kW 3 fase 16 amph aansluiting
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/gntkDkyoma6T79rhYjkITjJe.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/E0AQmE3VK8JKllZ4Im5AWR2L.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/AavYl0Qds3tdj2tWQhwdPsxA.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WipZmALIkj7U0hxZsUv6Nvqq.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TlC4SpG68uRHZlTCcJEk0xMr.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/b7FYy7PkgPvnnaEHna1Hv7Ub.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lk8v7FJWEHL34eZab7iyiGmZ.jpg?f=user_large)
[ Voor 20% gewijzigd door IkWilbert op 19-09-2023 17:05 ]
I intend to live forever. So far, so good.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
:strip_icc():strip_exif()/u/621669/crop5d09d4264d839_cropped.jpeg?f=community)
/u/58527/crop598f55cf0092d_cropped.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
/u/526241/crop613a517d981d5_cropped.png?f=community)
Goedeavond medetweakers,
Ik zit ook in het traject dat ons huis bijna wordt opgeleverd. Ik vind dit zelf lastige materie, waar wil wel graag dat het goed wordt opgeleverd.
Kunnen jullie aan de hand van deze foto's beoordelen of dat kookgroep juist is aangesloten?.
Als ik het een beetje snap dan is het niet op de juiste manier aangesloten
Alvast dank voor jullie hulp!
Ik zit ook in het traject dat ons huis bijna wordt opgeleverd. Ik vind dit zelf lastige materie, waar wil wel graag dat het goed wordt opgeleverd.
Kunnen jullie aan de hand van deze foto's beoordelen of dat kookgroep juist is aangesloten?.
Als ik het een beetje snap dan is het niet op de juiste manier aangesloten
Alvast dank voor jullie hulp!
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/KaJKojtzL3VufPaQ8IrszqoB.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZJgdwef0HHGPJvmibZq6BRpk.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/nH2ruFAfGhRPJyXcEOL8I7PP.jpg?f=user_large) |
[ Voor 124% gewijzigd door Leroy1991 op 26-09-2023 21:42 ]
:strip_icc():strip_exif()/u/550330/crop5db6b73bee53e_cropped.jpeg?f=community)
Van wat je van buitenaf ziet is hij inderdaad verkeerd aangesloten. Gelukkig heb je ruimte zat voor een juiste oplossing!
ID.3 Pro 58 kWh | Ede | 5740 Wp | PVOutput
9x Canadian Solar + Enphase IQ7+ 3,4 kWp ZZW 20º
4x Yingli + Enphase IQ7 1 kWp ZZW 25º
4x Yingli + Enphase IQ7 1 kWp ZZW 90º
Hoe zie jij precies dat het verkeerd is aangesloten? Moet het blok van de kookgroep dan 4 schakelaars hebben?:
[...]
Van wat je van buitenaf ziet is hij inderdaad verkeerd aangesloten. Gelukkig heb je ruimte zat voor een juiste oplossing!
Heb deze helaas niet los gehad. Eerst mogelijke keer om dit te doen is met oplevering. Al weet ik dan ook niet precies waar ik op moet letten.
Gaat om een Bora van 7,6kW.
Ik heb het plaatje gevonden in het Nieuwbouw topic, maar dit verduidelijkt het nog niet helemaal voor mij.
Nog even een update van die vriend van me:
De uitvoerder kwam langs om alle opleverpunten door te spreken. Toen kwamen ze bij de meterkast. Daarvan zij de uitvoerder dat het punt door de elektricien was afgewezen, maar ze waren de keuken aan het installeren.
Dus, de keukenman er even bij gehaald en die keek naar het plaatje van hier, naar de meterkast en naar de kookplaat en zei: "Ja, dat is inderdaad niet goed. 7.4 kW is meer dan 5.6 kW van de hoofdzekering". Dus het opleverpunt staat weer terug op het lijstje van de aannemer
De uitvoerder kwam langs om alle opleverpunten door te spreken. Toen kwamen ze bij de meterkast. Daarvan zij de uitvoerder dat het punt door de elektricien was afgewezen, maar ze waren de keuken aan het installeren.
Dus, de keukenman er even bij gehaald en die keek naar het plaatje van hier, naar de meterkast en naar de kookplaat en zei: "Ja, dat is inderdaad niet goed. 7.4 kW is meer dan 5.6 kW van de hoofdzekering". Dus het opleverpunt staat weer terug op het lijstje van de aannemer
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/3CUJmHkkQ7GcaSLtjEQBwDmb.jpg?f=user_large)

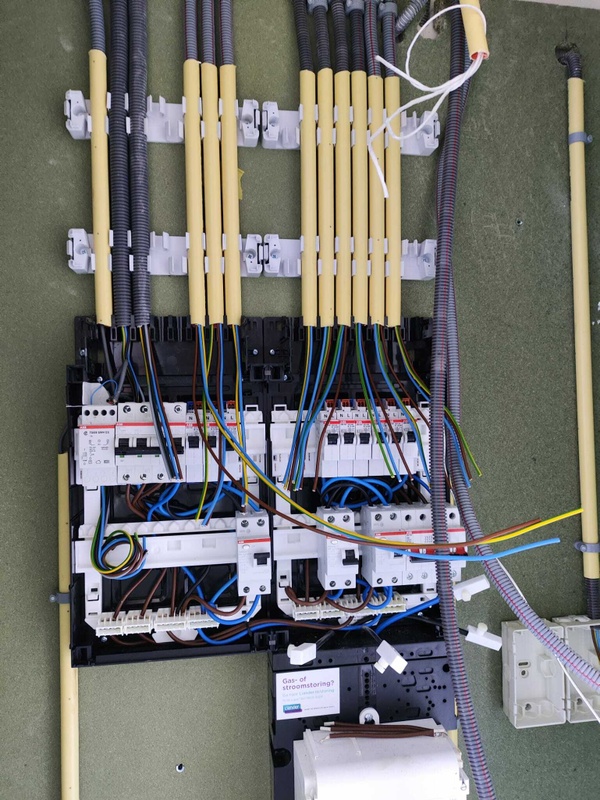

Vandaag was de elektricien toevallig bezig in het huis, groep 1 is de kookgroep. Gelukkig netjes op de juiste manier aangesloten😁
Even terugkomend op mijn eigen post:
De elektricien is langs geweest. Natuurlijk toen alleen mijn vriendin in het huis was
Hij gaf aan dat alles klopt en dat hij het thuis ook zo had zitten.
Nu hebben wij sinds de oplevering ook de groepenkaart erbij gekregen.
De kookgroep (7,6kW) op een eigen groep met een 40A (dat is wat ik op de schakelaar zie staan) schakelaar.
Is dit nu dan correct of klopt het nog steeds niet?
Onderstaand hoe de binnenkant er uit ziet.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/chxJVFNq0ikyYOUCK4kAVN1c.jpg?f=user_large)
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
De draden kunnen dus ook nog verschillen en de verdeling op hoofdzekeringen ook. Zit dat bij mij wel goed voor zover jij kan zien?
https://gathering.tweakers.net/forum/view_message/76840520
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Dit is een 1-fase aardlekschakelaar (rechtsonder) met 4x16A afgaande groepen (rechtsboven). Als je een hoofdaansluiting hebt van 3x25A dan voldoet deze oplossing dus niet, want je hebt nu maximaal 25A beschikbaar voor je kookplaat. Dit komt overeen met het plaatje "fout" in dit topic.:
[...]
Even terugkomend op mijn eigen post:
De elektricien is langs geweest. Natuurlijk toen alleen mijn vriendin in het huis was
Hij gaf aan dat alles klopt en dat hij het thuis ook zo had zitten.
Nu hebben wij sinds de oplevering ook de groepenkaart erbij gekregen.
De kookgroep (7,6kW) op een eigen groep met een 40A (dat is wat ik op de schakelaar zie staan) schakelaar.
Is dit nu dan correct of klopt het nog steeds niet?
Onderstaand hoe de binnenkant er uit ziet.
[Afbeelding]
De 40A op de aardlekschakelaar heeft hier helemaal niets mee te maken. Dat getal is de maximale stroom die door de aardlek mag gaan op elk moment. Bij een 25A hoofdzekering en nog ergens anders 16A aan zonnepanelen is die maximale stroom 41A, dat is binnen de norm.
Heb je meer zonnepanelen, of een grotere hoofdaansluiting, dan moet je dat extra beveiligen, of 63A aardlekschakelaars toepassen.
Verder mag je de installateur er ook op wijzen dat de huidige kookgroep fout is aangesloten. De grijze draad, die als 0 gebruikt wordt, hoort als dusdanig gemarkeerd te worden. Daar moet een blauwe krimpkous overheen, zowel in de groepenkast, als in de Perilex aansluiting in de keuken.
[ Voor 8% gewijzigd door Blihi op 18-10-2023 07:47 ]
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
Dat is niet te zeggen, want deze kast is nog niet af. Ik zie geen kookgroep, maar wel 2 stuks bedrading voor 3-fase zonder dat duidelijk is waar die voor is. Mijn gok, eentje is voor de kookplaat, de ander voor de zonnepanelen.:
[...]
De draden kunnen dus ook nog verschillen en de verdeling op hoofdzekeringen ook. Zit dat bij mij wel goed voor zover jij kan zien?
Draadkleuren zijn in de basis: blauw=nul, bruin, zwart, grijs=fase en geel-groen is randaarde. Dan zijn er nog schakeldraden (tussen schakelaars en verlichting). Die zijn vrijwel altijd zwart, soms met een witte markering er op en zijn dunner. Ook kom je nog rode aders tegen, dat zijn signaaldraden, bijvoorbeeld voor de brandmelders. Dit zijn ook fasedraden, hier staat dus ook 230V op.
De enige uitzondering die je mag maken is als je een 5-aderige kabel gebruikt (YMvK of XMvK maakt niet uit). Daarin zitten bruin, zwart, grijs, blauw en geel-groen. Alleen in het geval van een kookgroep, mag je de grijze draad als nul gebruiken horend bij de zwarte fase. Je hoort de uiteindes dan wel blauw te markeren met een krimpkousje, zodat duidelijk is wat wat is. Dit gebeurt echter vrijwel nooit.
Soms schrijft de installateur op de doos in de keuken nog wel even L1,L2,N1,N2 op, soms alleen L,L,N,N (daar heb je niets aan) en soms schrijft hij niets op. Jammer, want juist een Perilex is geen gestandaardiseerde stekker. Je mag daar dus alles zelf kiezen. De elektricien die een kookplaat aansluit zal dus ook altijd moeten controleren of de kleuren van de aansluitkabel kloppen....
Elke andere 3-fase aansluiting mag gemaakt worden met bruin/zwart/grijs als fases, of met 3 keer bruin (soms markeer je die dan met 1, 2, of 3 puntjes op de mantel aan beide kanten).
In de meterkast zelf zie je vaak alleen zwarte fase-draden. Dat is gewoon goedkoper, zo hoeft de installateur maar 1 kleur in de bus te hebben. Netter zou het zijn om inderdaad alle drie de fasekleuren te gebruiken.
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
Onlangs de groepenkast voor de nieuwbouwwoning voor het eerst kunnen bekijken. Kan iemand bevestigen dat de aannemer het ook zo heeft geïnstalleerd, zoals is afgesproken?
Eerdere reactie van de aannemer:
Wij plaatsen inderdaad een fornuisgroep achter een 3 x 25 Ampere aansluiting.
Echter, doordat wij gebruik maken van 4-polige aardlekschakelaars verdelen wij deze fornuisgroep over 2 fases. Hierdoor is er 2 x 16 x 230 = 7360 Watt aan vermogen beschikbaar voor de kookplaat.
Wanneer dit achter een 2-polige aardlekschakelaar aangesloten wordt, is er zoals de koper terecht opmerkt, maar 25 x 230 = 5750 Watt aan vermogen beschikbaar voor de kookplaat.”
:strip_exif()/f/image/rhSEvaDQmPhLI23ip4VFvn1G.jpg?f=fotoalbum_large)
Eerdere reactie van de aannemer:
Wij plaatsen inderdaad een fornuisgroep achter een 3 x 25 Ampere aansluiting.
Echter, doordat wij gebruik maken van 4-polige aardlekschakelaars verdelen wij deze fornuisgroep over 2 fases. Hierdoor is er 2 x 16 x 230 = 7360 Watt aan vermogen beschikbaar voor de kookplaat.
Wanneer dit achter een 2-polige aardlekschakelaar aangesloten wordt, is er zoals de koper terecht opmerkt, maar 25 x 230 = 5750 Watt aan vermogen beschikbaar voor de kookplaat.”
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/rhSEvaDQmPhLI23ip4VFvn1G.jpg?f=user_large)
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
Hier ook een Bora PURU kookplaat gekocht met een max verbruik van 7600W alleen snappen wij echt de ballen van al het elektra.

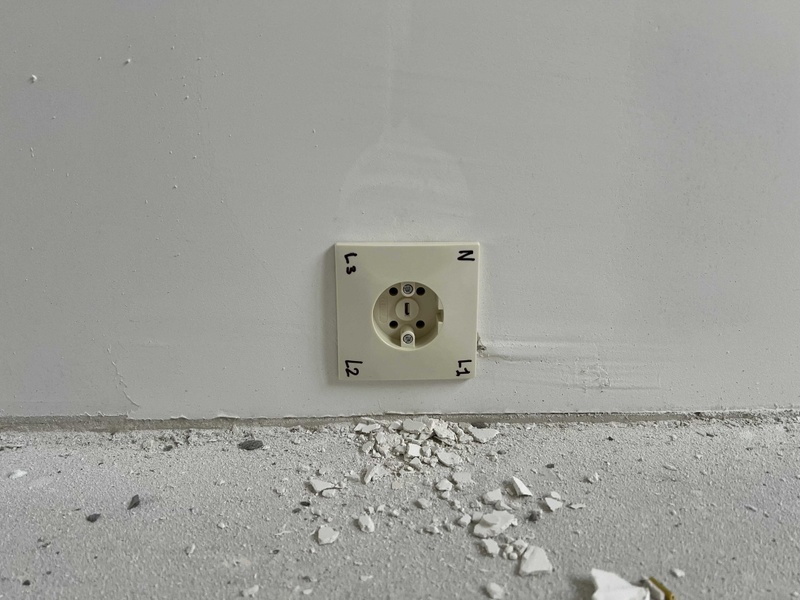

Laatst tijdens de kijkdag even een foto kunnen maken van de meterkast / perilex aansluiting, weet iemand of dit juist is?
:strip_exif()/f/image/fE0AYACrxu0eHpn2PGQb1OTB.jpg?f=fotoalbum_large)
:strip_exif()/f/image/K7MMdpDvgWEvOKrqoO4eOCCW.jpg?f=fotoalbum_large)
En nog een kleine vervolgvraag; we hebben via Keukenloods de Bora PURU aangeschaft en ze hebben een perilex stekker bij geleverd, alleen daarop staat dat het een 2-fase perlilex stekker is (https://www.keukenloods.nl/perisnoer2.html). Is dit verder gewoon prima voor het maximale vermogen (7600W) van de kookplaat of zou dit een andere stekker moeten zijn?
Laatst tijdens de kijkdag even een foto kunnen maken van de meterkast / perilex aansluiting, weet iemand of dit juist is?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/fE0AYACrxu0eHpn2PGQb1OTB.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/K7MMdpDvgWEvOKrqoO4eOCCW.jpg?f=user_large)
En nog een kleine vervolgvraag; we hebben via Keukenloods de Bora PURU aangeschaft en ze hebben een perilex stekker bij geleverd, alleen daarop staat dat het een 2-fase perlilex stekker is (https://www.keukenloods.nl/perisnoer2.html). Is dit verder gewoon prima voor het maximale vermogen (7600W) van de kookplaat of zou dit een andere stekker moeten zijn?
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
:strip_exif()/u/6647/Parhelia.gif?f=community)
![[Afbeelding]](https://tweakers.net/i/KNvCnk6qBfn449Xw99RKPErEgZE=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/ssYr4MzkTNBxUbNXf3hazuGM.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/2_hN0H1BtDrydo3-3HgNQaBTpvQ=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/x9wqdXPXYuT0pfLnGfJUmhv6.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/Ygp9opFl2vd5dTwk0vrAQkncDFs=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/Xeoget4fblZ89eMnzf4jIi5F.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/CEbP0_ZwBpE0f_er2Z_uG3u9ut8=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/0JKtN7ithE2Iflu2XRvLw6Nq.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/TE1edgvT6gxbQWUKwRUWvwhr0_0=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/8ibScbbwNczNIZAw4hgcRIMK.jpg?f=user_large){kind=link}

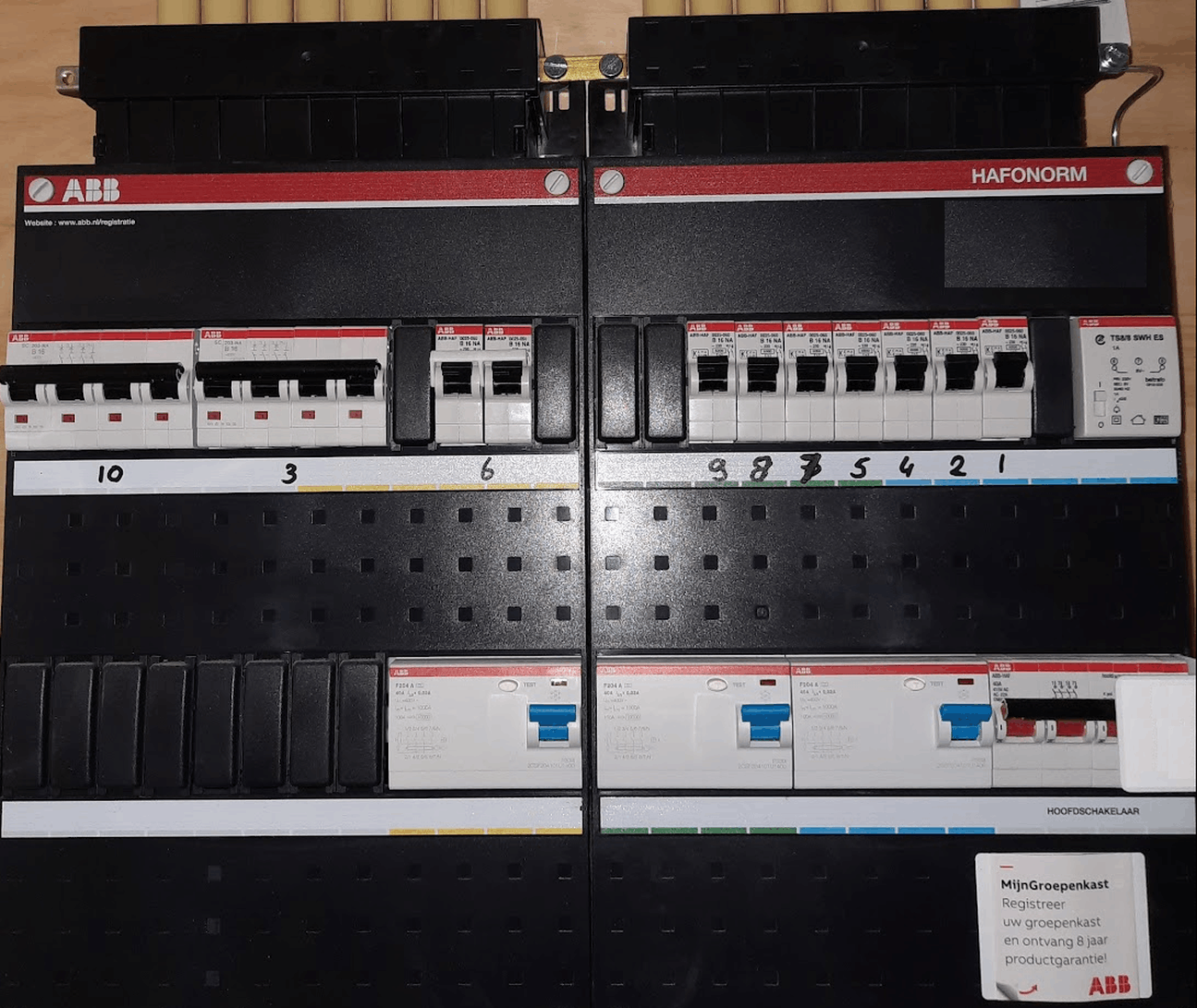

Wij hebben vandaag voorschouw gehad. Ik heb de keukenboer technische tekeningen er nog eens bijgehaald (wist ik veel een jaar geleden ) en ze hebben een 2-fase perilex gevraagd voor de Bora PURU.
Dit lijkt op de 'voldoende' implementatie? Zitten de 2 echte krachtgroepen ook achter een aardlek of hoeft dat niet? (ik heb er echt geen verstand van)
:fill(white):strip_exif()/f/image/RhLv8glyFOltcIwH0QJ4EJSm.png?f=user_large)
:fill(white):strip_exif()/f/image/mGmhNfMobKLHocMTIx1RSFti.png?f=user_large)
) en ze hebben een 2-fase perilex gevraagd voor de Bora PURU.Dit lijkt op de 'voldoende' implementatie? Zitten de 2 echte krachtgroepen ook achter een aardlek of hoeft dat niet? (ik heb er echt geen verstand van)
- Algemeen hal / 1ste verd. / zolder, buitenlicht voordeur
- Wasmachine
- Warmtepomp 3-fase
- Vaatwasser
- Woonkamer, keuken, berging, buitenverl+wcd achter
- Kookgroep
- Oven
- Combi Magnetron
- Quooker
- Laadpaal 3-fase
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
@Danfoss Deksel moet eraf om het zeker te weten.
Maar kleurmarkering op het linker deel is in ieder geval al fout Denk dat ze bedoelen dat 3, 6 en 10 achter de gele aardlek zit maar dat geeft het nu niet weer.
Maar kleurmarkering op het linker deel is in ieder geval al fout
Denk dat ze bedoelen dat 3, 6 en 10 achter de gele aardlek zit maar dat geeft het nu niet weer.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
Inmiddels meer dan een jaar verder blijkt (na inschakelen SWK) er toch beweging te komen vanuit de bouwer om de kookgroep om te zetten naar een krachtgroep.
![[Afbeelding]](https://tweakers.net/i/en5D5jfnqvDONVRW38o4WiUYwHI=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/xCuyIVFGaGGmrcQ9rEuf5l2V.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/3VOd60EuAYBRovkiIl71NF0OTdU=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/olAaqIJpt7uAmgpPyRPzBTxU.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/_b9tNW3CuniNWlU-Zri90Du0Q64=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/sbdpOiDT3eNmxmqGczYp8tXn.png?f=user_large){kind=link}
Men biedt nu het volgende meerwerk aan:
Members only:
Alleen zichtbaar voor ingelogde gebruikers.
Inloggen
Ben benieuwd naar eventuele reacties. Mijn eerste gedacht was dat het veel geld is voor een fout die niet gemaakt dient te worden? Daarnaast, vreemd dat de kookplaat niet mee wordt genomen in het herstel?
Ik hoor graag of ik de plank mis sla en/of teveel verwacht
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Ik hoop dat die "3 fase automaat 16Amp B-Kar" een aardlekautomaat betreft in plaats van een installatieautomaat zoals de omschrijving doet vermoeden? (ik mis de 30mA specificatie) Want ik zie geen 3-fase aardlekschakelaar zitten. Je kookplaat moet wel achter een aardlek zitten. Dus eigenlijk kan het niet anders dan dat ze een aardlekautomaat bedoelen.
Het bedrag lijkt gewoon een meerwerkopgave en geen herstel van een fout, een Hager 3f aardlekautomaat B16 30mA kost 105 Euro.
Dat achterlaten als reserve is ook een mooie, hoeven ze hem niet te crediteren. En als "reserve" heb je er niets aan bij een 3x25A hoofdaansluiting. Ze snappen blijkbaar nog steeds het probleem niet.
Goed gezien dat ook de kookplaat bekeken moet worden, want de aansluiting op de perilex moet wel kloppen natuurlijk. Zou je deze figuren aan je dure kookplaat willen laten rommelen?
De kookplaat wordt toch wel meegenomen? Ze passen de Perilex aansluiting aan naar 3-fase. Prima.:
[...]
Inmiddels meer dan een jaar verder blijkt (na inschakelen SWK) er toch beweging te komen vanuit de bouwer om de kookgroep om te zetten naar een krachtgroep.
Men biedt nu het volgende meerwerk aan:
***members only***
Ben benieuwd naar eventuele reacties. Mijn eerste gedacht was dat het veel geld is voor een fout die niet gemaakt dient te worden? Daarnaast, vreemd dat de kookplaat niet mee wordt genomen in het herstel?
Ik hoor graag of ik de plank mis sla en/of teveel verwacht
Tja, 363 euro is een hoop geld. Afhankelijk van het merk kast ben je 60 (Schneider), 105 (Hager/Eaton) of zelfs 275 (ABB) euro aan onderdelen kwijt (klik). Dan is het ook best nog even wat werk.
Ik heb laatst zelf bij een vriend van me de situatie omgezet van fout naar voldoende en dat was echt een paar uur knutselen. Nu ben ik geen elektricien en heb ik er de tijd voor genomen, maar ik moest bijvoorbeeld gaan schuiven met andere componenten in de kast om ruimte te maken voor de grotere aardlekschakelaar.
[ Voor 11% gewijzigd door Blihi op 03-11-2023 08:18 ]
WP: Toshiba Estia 8kW split HWT-801H(R)W-E + HWT-1101 binnenunit met 300 liter SWW tank. PV: 4 strings, totaal 12590 Wp
Het wordt langzaam aan tijd om me hier ook maar eens te melden.
Ik heb een iets andere indeling van de kast dan wat ik hier meestal voorbij zie komen. Bij mij zit de aardlekschakelaar in rij met de groepen. Prima, je kan mooi zien wat er onder welke aardlekschakelaar valt. Ik heb een 3x25A hoofdzekering. Als ik de uitleg uit het nieuwbouwopeningstopic volg, trek ik dan de juiste conclusie dat het onjuist is aangesloten en dat ik dus 5,6kW tot m'n beschikking heb.
Heb aangegeven dat ik 7,6 kW wilde aansluiten (BORA PUXU) en dus 3-fase wilde. De 3-fase aansluiting 400 V 11,2 kW is mogelijk. Kosten € 450,00. Ik heb dit toen gelaten omdat ik het erg prijzig vond. Wel getekend voor Perilex 2-fase, max 7,4 kW. Maar zelfs daar komen we nu niet aan volgens mij.
:strip_exif()/f/image/MwlcwymetO8HdZ37yxPsGbKv.jpg?f=fotoalbum_large)
Ik graag of ik een juiste conclusie trek, of dat we de kap moeten openen om het zeker te weten.
Ik heb een iets andere indeling van de kast dan wat ik hier meestal voorbij zie komen. Bij mij zit de aardlekschakelaar in rij met de groepen. Prima, je kan mooi zien wat er onder welke aardlekschakelaar valt. Ik heb een 3x25A hoofdzekering. Als ik de uitleg uit het nieuwbouwopeningstopic volg, trek ik dan de juiste conclusie dat het onjuist is aangesloten en dat ik dus 5,6kW tot m'n beschikking heb.
Heb aangegeven dat ik 7,6 kW wilde aansluiten (BORA PUXU) en dus 3-fase wilde. De 3-fase aansluiting 400 V 11,2 kW is mogelijk. Kosten € 450,00. Ik heb dit toen gelaten omdat ik het erg prijzig vond. Wel getekend voor Perilex 2-fase, max 7,4 kW. Maar zelfs daar komen we nu niet aan volgens mij.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MwlcwymetO8HdZ37yxPsGbKv.jpg?f=user_large)
Ik graag of ik een juiste conclusie trek, of dat we de kap moeten openen om het zeker te weten.
Je hebt gewoon een enkel fase kookgroep op dezelfde fase als de groepen 4 en 5 (wat zit daar op?). Dat is dus maximaal 7.6 kW, maar zal we begrensd worden door een 25 A hoofdzekering (dus max 5.75 kW totaal voor de groepen 4, 5 en kookgroep).:
Het wordt langzaam aan tijd om me hier ook maar eens te melden.
Ik heb een iets andere indeling van de kast dan wat ik hier meestal voorbij zie komen. Bij mij zit de aardlekschakelaar in rij met de groepen. Prima, je kan mooi zien wat er onder welke aardlekschakelaar valt. Ik heb een 3x25A hoofdzekering. Als ik de uitleg uit het nieuwbouwopeningstopic volg, trek ik dan de juiste conclusie dat het onjuist is aangesloten en dat ik dus 5,6kW tot m'n beschikking heb.
Heb aangegeven dat ik 7,6 kW wilde aansluiten (BORA PUXU) en dus 3-fase wilde. De 3-fase aansluiting 400 V 11,2 kW is mogelijk. Kosten € 450,00. Ik heb dit toen gelaten omdat ik het erg prijzig vond. Wel getekend voor Perilex 2-fase, max 7,4 kW. Maar zelfs daar komen we nu niet aan volgens mij.
[Afbeelding]
Ik graag of ik een juiste conclusie trek, of dat we de kap moeten openen om het zeker te weten.
Oplossing is eenvoudig. 3-fasen alamat onderaan toevoegen (zelfde als die van de WP) voor je kookplaat.
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Bedankt voor de reacties, zo snel! ). Maar voordat die aan de slag gaat eerst proberen de aannemer het zelf op te laten lossen.
Dankje, dat was ik uiteindelijk zelf al van plan omdat dat aanzienlijk goedkoper zou zijn dan de 450 euro, omdat m'n eigen elektricien toch wat dingen gaat aanpassen. Als ik diezelfde Siemens wil kopen ben ik zo'n 200 euro kwijt (wel levertijd btw
). Maar voordat die aan de slag gaat eerst proberen de aannemer het zelf op te laten lossen.Kan ik ergens wat meer hierover terug lezen? Dan kan ik dit bij de vooroplevering melden. Ik was trouwens een soort van verbaasd dat het maar 1-fase is. Geen idee wat hier voor of nadeel van is. Ik hoop dat ik het qua opwekking wel ideaal kan benutten...
Mooie kast op zich, maar "verkeert" ingericht.:
Het wordt langzaam aan tijd om me hier ook maar eens te melden.
Ik heb een iets andere indeling van de kast dan wat ik hier meestal voorbij zie komen. Bij mij zit de aardlekschakelaar in rij met de groepen. Prima, je kan mooi zien wat er onder welke aardlekschakelaar valt. Ik heb een 3x25A hoofdzekering. Als ik de uitleg uit het nieuwbouwopeningstopic volg, trek ik dan de juiste conclusie dat het onjuist is aangesloten en dat ik dus 5,6kW tot m'n beschikking heb.
Heb aangegeven dat ik 7,6 kW wilde aansluiten (BORA PUXU) en dus 3-fase wilde. De 3-fase aansluiting 400 V 11,2 kW is mogelijk. Kosten € 450,00. Ik heb dit toen gelaten omdat ik het erg prijzig vond. Wel getekend voor Perilex 2-fase, max 7,4 kW. Maar zelfs daar komen we nu niet aan volgens mij.
[Afbeelding]
Ik graag of ik een juiste conclusie trek, of dat we de kap moeten openen om het zeker te weten.
- Drie aardleks op bovenste rij met ernaast de erbij horende automaten. (netjes verdeelt)
- Drie fase op onderste rij, net als hoofdschakelaar, PV en bel trafo.
- Kookgroep ook als drie fase groep op onderste rij.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Dat klinkt een stuk logischer qua verdeling, er komen nog wel een aantal groepen bij straks:
- Stoomoven;
- Droger;
- Buiten;
- 3 fase laadpunt.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
@onetime Wat een luxe zo uitgewerkt en goede tip van de alamat voor buiten en de winst van de kookgroep. Die neem ik nog even mee.
De beltrafo kan inderdaad los, had al gekeken naar een extra kast voor 12 stuks, daar is nog ruimte voor en wellicht komt er nog wat bij op zolder in de toekomst. Wasmachine/droger ook over gedacht maar wil deze voor nu apart, kan dan altijd vanuit daar de groep gebruiken voor de rest van de zolder mocht ik deze indelen.
De beltrafo kan inderdaad los, had al gekeken naar een extra kast voor 12 stuks, daar is nog ruimte voor en wellicht komt er nog wat bij op zolder in de toekomst. Wasmachine/droger ook over gedacht maar wil deze voor nu apart, kan dan altijd vanuit daar de groep gebruiken voor de rest van de zolder mocht ik deze indelen.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Dit topic is gesloten.
