[3D Printer] Creality Ender ervaringen

[DRuw]

bdevogt schreef op zondag 27 september 2020 @ 13:26:
[...]


yep schrik me soms rot als hij zijn eindstop invliegt

Kan toch niet kloppen??? Lijk net alsof het signaal gewoon net wat later aankomt.. echt gezond vind ik het niet en ben benieuwd of het met de skr anders is anders ga ik daar echt iets op verzinnen dat ik de stop eerder laat activeren of de snelheid omlaag haal met homen...

[DRuw]

maartend schreef op zondag 27 september 2020 @ 13:27:
[...]

Nee, zeker niet. Maar ik ben wel heel goed in het zoeken waar zaken goedkoper kunnen zonder dat dit gevolgen heeft voor mijn clienten.

En dan wel de standaard tarieven declareren hè;)
Deed m'n tandarts ook bij m'n wortelkanaalbehandeling. Heel verhaal dat hij de bleek gewoon bij de Lidl haalde voor een euro per fles omdat via de centrale inkoop het een 10tje was. 3x raden wat ik op m'n rekening zag...
Anyweg, back on topic;)

[bdevogt]

DRuw schreef op zondag 27 september 2020 @ 13:28:
[...]

Kan toch niet kloppen??? Lijk net alsof het signaal gewoon net wat later aankomt.. echt gezond vind ik het niet en ben benieuwd of het met de skr anders is anders ga ik daar echt iets op verzinnen dat ik de stop eerder laat activeren of de snelheid omlaag haal met homen...

weet dat er een things bestand is voor een stille home in ieder geval

[Sircuri]

Is gewoon firmware setting hoor. Ik heb de homing speed drastisch omlaag gegooid. Bij mij gingen x en y ook altijd als een malle en gaf een harde knal tegen de end-stop. Aanpassing in firmware lost dat op.

[maartend]

Net naar Teaching Tech zitten kijken voor Marlin te compilen voor die SKR. Ziet er begrijpelijk uit.

Nu eens op zoek naar een goede config

[Sircuri]

Marlin heeft heel veel standaard configs al meegeleverd. Dus zo ver hoef je niet te zoeken.

[maartend]

Sircuri schreef op zondag 27 september 2020 @ 14:06:
Marlin heeft heel veel standaard configs al meegeleverd. Dus zo ver hoef je niet te zoeken.

Zag het idd in de TT vid. Eerst dat Atom maar eens opzetten

[ Voor 6% gewijzigd door maartend op 27-09-2020 14:10 ]

[Christoxz]

maartend schreef op zondag 27 september 2020 @ 14:10:
[...]

Zag het idd in de TT vid. Eerst dat Atom maar eens opzetten

https://www.reddit.com/r/..._skr_mini_e3_v20_ender_3/
Is het gelijk duidelijk wat je nou exact aanpast tegenover de standaard config

[UltraSub]

maartend schreef op zondag 27 september 2020 @ 14:10:
[...]

Zag het idd in de TT vid. Eerst dat Atom maar eens opzetten

Atom is of gaat dood. Doe het meteen in vscode

[DRuw]

UltraSub schreef op zondag 27 september 2020 @ 15:30:
[...]

Atom is of gaat dood. Doe het meteen in vscode

Dat bedoelde ik... Marlin 2.x gaat niet meer op atom... Maar dan hoop je dat er nog een beetje zelf wordt gezocht...
Tijd voor een nieuwe startpost (oja, zou helpen daarmee.. vanavond maar weer ff wat typen)

[maartend]

DRuw schreef op zondag 27 september 2020 @ 15:38:
[...]

Dat bedoelde ik... Marlin 2.x gaat niet meer op atom... Maar dan hoop je dat er nog een beetje zelf wordt gezocht...

Bijzonder, want dit was wat ik vond. En dan gebruikte ik geen Atom in mijn zoekfunctie

Migrating to Marlin 2.0 guide - Setup and troubleshooting.
Is van Teaching Tech

Nu dus deze ; https://www.reddit.com/r/..._skr_mini_e3_v20_ender_3/

[ Voor 11% gewijzigd door maartend op 27-09-2020 17:51 ]

[DRuw]

maartend schreef op zondag 27 september 2020 @ 17:45:
[...]

Bijzonder, want dit was wat ik vond. En dan gebruikte ik geen Atom in mijn zoekfunctie

Migrating to Marlin 2.0 guide - Setup and troubleshooting.
Is van Teaching Tech

Nu dus deze ; https://www.reddit.com/r/..._skr_mini_e3_v20_ender_3/

https://marlinfw.org/docs/basics/install_platformio.html
Scroll iets naar beneden, blauwe tekst.
Gebruik gerust atom hoor maar volgens mij is het 2020;)

[maartend]

DRuw schreef op zondag 27 september 2020 @ 18:07:
[...]

https://marlinfw.org/docs/basics/install_platformio.html
Scroll iets naar beneden, blauwe tekst.
Gebruik gerust atom hoor maar volgens mij is het 2020;)

Was ik al mee bezig veder.

[DRuw]

Het werkt bijna hetzelfde hoor, wellicht nog wat overzichtelijker zelfs als je het eenmaal door hebt.

[mutsje]

Zo )(*&)%&()@^%_*@(*&%^)&@(*^%()&@ daar staat hoop nsfw na ongeveer 15 firmwares gebakken te hebben alles vandaag maar eens opnieuw uitgepakt in ingeladen in dat visio geval. Configs van de CR-20 geladen en die aangepast. Geen scherm, hoop takke herrie. Dus weer opnieuw... (zoveelste keer) nu stap voor stap , juiste moederbord definieëren (even een skr mini e3 v1.2 erin doen en draaien werkt als je geen scherm wil) kabels zaten goed, heb al een keer beeld gehad vandaag opnieuw de fw gecompiled (duur woord) en weer kolere herrie, maar wel beeld. Wist nog van gisteravond van de behoorlijk geduldige NL lui op het creality forum (FB) dat ik de steppenmotors ook in het scherm kon instellen. Wat bleek... die stonden allemaal op OFF. 1e keer niet opgeslagen, had hier al rekening mee gehouden. Weer menu door steppenmottors op ON en store settings.... Toen de grote test de x,y,z kubus afdrukken.. op temperatuur, in springstand om kreng uit te zetten maar keurig 1e lijn om kop schoon te poetsen en hierna ook keurig naar midden om de cube te printen.. Hor in het raam mag blijven zitten printer krijgt geen vliegles.

Update, cube is er afschuwelijk uit gekomen maar in ieder geval afgedrukt it's alive.... hoor ik zachtjes...

[ Voor 4% gewijzigd door mutsje op 27-09-2020 20:33 ]

[Naalroc]

Even wat vragen van een n00b:

Voor mijn te maken printerkast kwam ik 1 beugeltje voor de, in een aluminium profiel gevatte LED-strip te kort. Een mooi object om te leren tekenen en te printen.
Dat tekenen lukte wel, en het printen ook, niet prachtig, maar wel bruikbaar voor mijn doel.
Betreft een Ender 3V2, en gebruik PLA 1,75, 200*C/60*C laagdikte 0,2mm, massieve wanden.

Vragen:
1). Ik had een ondergrondje gespecificeerd om betere hechting op de glasplaat te krijgen; die heeft zijn werk gedaan, maar ik constateer, dat het slechts een enkele laag is, waarvan de verschillende lijnen vaak maar nauwelijks tegen elkaar aanliggen, op veel plaatsen kan je er doorheen kijken.
Hoort dat zo, en zo niet, wat is de remedie.

2) De lagen zijn duidelijk zichtbaar, dus er is geen gladde zijkant. Ik zou de kwaliteit hoger kunnen zetten, maar is dit de oplossing? Of anders? In dit geval geen enkel probleem, maar voor andere zaken kan dat natuurlijk wèl het geval zijn
En ik wil ook graag een omschrijving van de termen die jullie hier gebruiken, dus als je die nu gaat gebruiken, dan gelijk een verklaring er bij graag.

3). Ik had nog geen kalibratie kubusje gemaakt, maar de buiten afmetingen komen resp.

X-as 10.15 vs. 10,10
Y-as 20.42 vs. 20,40
Z-as: 17,12 vs. 17,10

Ik weet dat die waarden zijn aan te passen, maar waar doe ik dat? in de slicer? Of staat dat allemaal in de kalibratie kubus beschrijving? Of zijn dit waarden die acceptabel zijn voor print onderdelen?

Dank voor jullie hulp alvast.

[ Voor 4% gewijzigd door Naalroc op 27-09-2020 21:23 ]

[maartend]

Nou, eerste build gecompiled, deze tutorial gevolgd ; https://www.reddit.com/r/..._skr_mini_e3_v20_ender_3/

1 maal kleine error (had woordje motherboard naar board geknipt) maar 2de run geen fouten. Ben benieuwd. Als het werkt is het dank zij jullie.

Wel alles goed meegelezen in de tutorial, maakt veel duidelijk.

Nu in de printer frotsen, ben benieuwd

edit ; en het werkt. Dan kan ik nu zaken anders doen. Ik zag in de stock fiormware een sectie met veel info die ik kon uitlezen van deprinter, die wil ik terug. Dat wordt het eerste.

Oh, en voor de lol natuurlijk een custom bootscreen

[ Voor 27% gewijzigd door maartend op 27-09-2020 22:34 ]

[Christoxz]

Naalroc schreef op zondag 27 september 2020 @ 21:16:
Even wat vragen van een n00b:

Voor mijn te maken printerkast kwam ik 1 beugeltje voor de, in een aluminium profiel gevatte LED-strip te kort. Een mooi object om te leren tekenen en te printen.
Dat tekenen lukte wel, en het printen ook, niet prachtig, maar wel bruikbaar voor mijn doel.
Betreft een Ender 3V2, en gebruik PLA 1,75, 200*C/60*C laagdikte 0,2mm, massieve wanden.

Vragen:
1). Ik had een ondergrondje gespecificeerd om betere hechting op de glasplaat te krijgen; die heeft zijn werk gedaan, maar ik constateer, dat het slechts een enkele laag is, waarvan de verschillende lijnen vaak maar nauwelijks tegen elkaar aanliggen, op veel plaatsen kan je er doorheen kijken.
Hoort dat zo, en zo niet, wat is de remedie.

Ik neem aan dat je een 'brim' bedoeld? Deze is via cura inderdaad 1 laag en niet aanpasbaar. (Andere slicers kunnen wel meerdere lagere brim printen, maar is niet echt nodig)
Bekijk even de slicer preview of daar ook de ruimte tussen de lijnen ligt. -> Dat sluit uit of het tijden het slicen 'fout' gaat of tijdens het printen.
Uiteindelijk hoeft dat ook niet perfect te zijn, zolang het zijn werk maar doet, en dat heeft het blijkbaar gedaan.

2) De lagen zijn duidelijk zichtbaar, dus er is geen gladde zijkant. Ik zou de kwaliteit hoger kunnen zetten, maar is dit de oplossing? Of anders? In dit geval geen enkel probleem, maar voor andere zaken kan dat natuurlijk wèl het geval zijn
En ik wil ook graag een omschrijving van de termen die jullie hier gebruiken, dus als je die nu gaat gebruiken, dan gelijk een verklaring er bij graag.

Betreft de termen, google deze is op als je iets niet begrijpt vanuit de topic. Het is in principe altijd wel te vinden en zo blijft het topic iets meer on-topic.

Had je perfecte gladde prints verwacht? Dan moet ik je inprincipe teleurstellen.
Om inderdaad de lijnen te verminderen kan je de kwaliteit verhogen (=layer height verlagen), zo komen de lagen dunner op elkaar.
Andere oplossingen zijn nabewerking, bijvoorbeeld schuren, filler, primer, verf etc.
Google is op "Post processing PETG/PLA"

3). Ik had nog geen kalibratie kubusje gemaakt, maar de buiten afmetingen komen resp.

X-as 10.15 vs. 10,10
Y-as 20.42 vs. 20,40
Z-as: 17,12 vs. 17,10

Ik weet dat die waarden zijn aan te passen, maar waar doe ik dat? in de slicer? Of staat dat allemaal in de kalibratie kubus beschrijving? Of zijn dit waarden die acceptabel zijn voor print onderdelen?

Dank voor jullie hulp alvast.

Zonder calibratie kan je verwachten dat er dingen niet kloppen.
https://teachingtechyt.github.io/calibration.html#intro is een zeer handige website om stap voor stap door alle calibraties heen te gaan met daarbij gelijk uitleg hoe op te lossen of wat te doen als het niet klopt.
Heb je deze allemaal al gedaan? Het is inprincipe een must om te zorgen dat dat allemaal klopt voordat je problemen kan gaan troubleshooten.

maartend schreef op zondag 27 september 2020 @ 22:25:
edit ; en het werkt. Dan kan ik nu zaken anders doen. Ik zag in de stock fiormware een sectie met veel info die ik kon uitlezen van deprinter, die wil ik terug. Dat wordt het eerste.

Denk deze regel even aanzetten
https://github.com/Marlin...Configuration_adv.h#L1056

Mocht je er tijd en zin in hebben zou ik gewoon de config even doorlezen, het staat er allemaal best goed gedocumenteerd, zo weet je een beetje wat je aan zou kunnen zetten of kunnen fine tunen.

[ Voor 12% gewijzigd door Christoxz op 28-09-2020 08:34 ]

[maartend]

Christoxz schreef op maandag 28 september 2020 @ 08:28:
[...]
Mocht je er tijd en zin in hebben zou ik gewoon de config even doorlezen, het staat er allemaal best goed gedocumenteerd, zo weet je een beetje wat je aan zou kunnen zetten of kunnen fine tunen.

Gisteravond ook gedaan. Staat idd veel in. Zelfs in dat Advanced settings, maar daar is ook veel waar ik netjes vanaf blijf.

En idd, dat is hem. op regel 10xx

[ Voor 4% gewijzigd door maartend op 28-09-2020 08:48 ]

[Naalroc]

Christoxz schreef op maandag 28 september 2020 @ 08:28:

Had je perfecte gladde prints verwacht? Dan moet ik je inprincipe teleurstellen.
Om inderdaad de lijnen te verminderen kan je de kwaliteit verhogen (=layer height verlagen), zo komen de lagen dunner op elkaar.

Nee, ik had natuurlijk geen gladde prints verwacht; maar de vlakken zijn onregelmatig opgebouwd, moeilijk te fotograferen, en het meest zichtbaar als er zijlicht over valt.
In mijn 'produkt' maakt het nu niets uit, dat is een gebruiks ding, maar in andere voorwerpen zou het mooier zijn als alle opbouw lijnen gelijk zijn.
Dank voor de moeite!

[Esso21]

Ik zit nog steeds met mijn hogere nozzle. Zou het kunnen omdat een ender 3 maar 1 z-as heeft hij als het ware iets "schaart" bij de zhop? als de rechter kant (zonder z-as) net even iets minder soepel meegaat?

Mijn vriendin wou het ding niet meer in de kamer hebben dus nu staat die in ons rommelhok bij uithangede was. Misschien dat die luchtvochtigheid ook niet echt helpt?

Tevens graag jullie tips voor het schoonmaken van het printbed, die eerste laag blijft toch een probleem.

[Christoxz]

Esso21 schreef op maandag 28 september 2020 @ 10:15:
Ik zit nog steeds met mijn hogere nozzle. Zou het kunnen omdat een ender 3 maar 1 z-as heeft hij als het ware iets "schaart" bij de zhop? als de rechter kant (zonder z-as) net even iets minder soepel meegaat?

Kan, maar wat bedoel je met hogere nozzle? 1 kant laag andere kant hoog?

Mijn vriendin wou het ding niet meer in de kamer hebben dus nu staat die in ons rommelhok bij uithangede was. Misschien dat die luchtvochtigheid ook niet echt helpt?

Niet heel fijn voor de filament, zeker PETG zuigt vocht op

Tevens graag jullie tips voor het schoonmaken van het printbed, die eerste laag blijft toch een probleem.

Warmwater + Dreft. Ik blijf er continue van opkijken wat voor verschil dit geeft.

[Edmin]

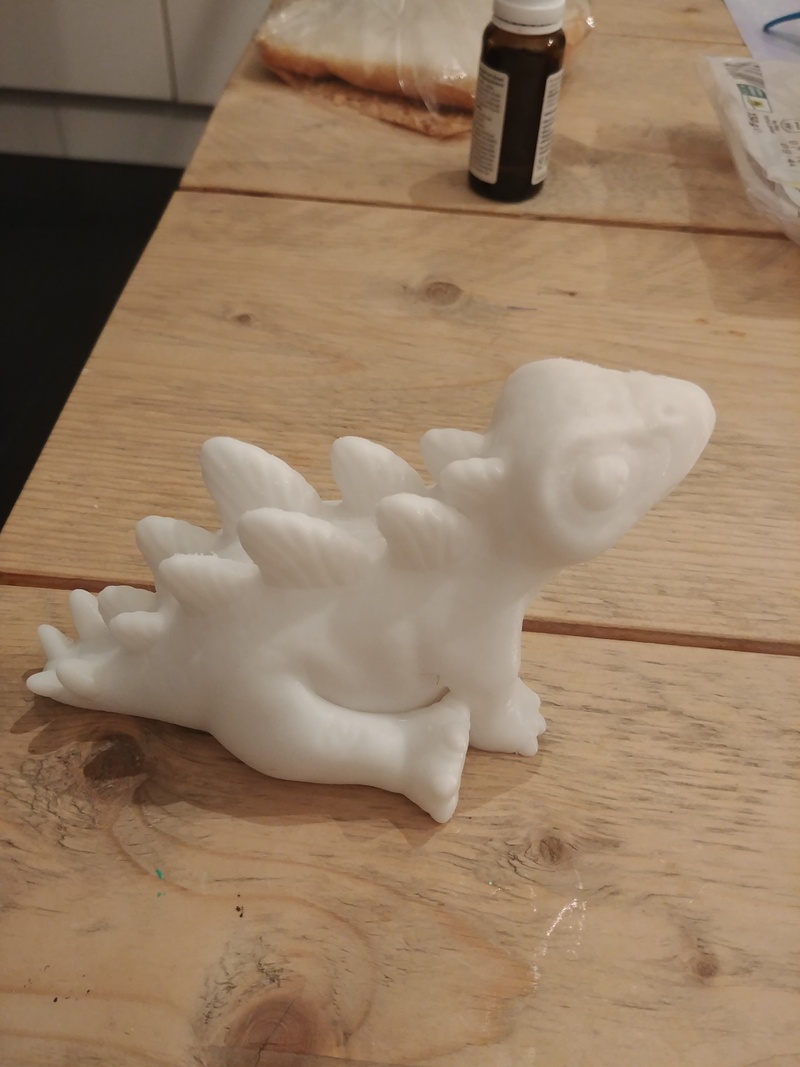

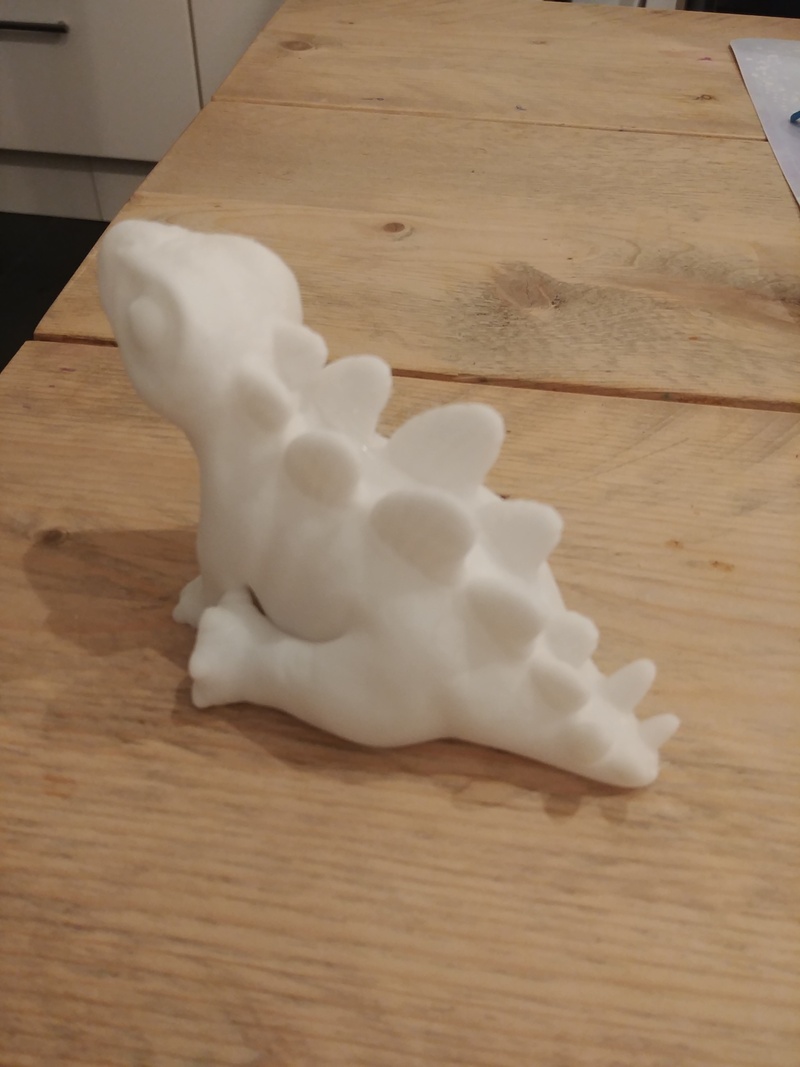

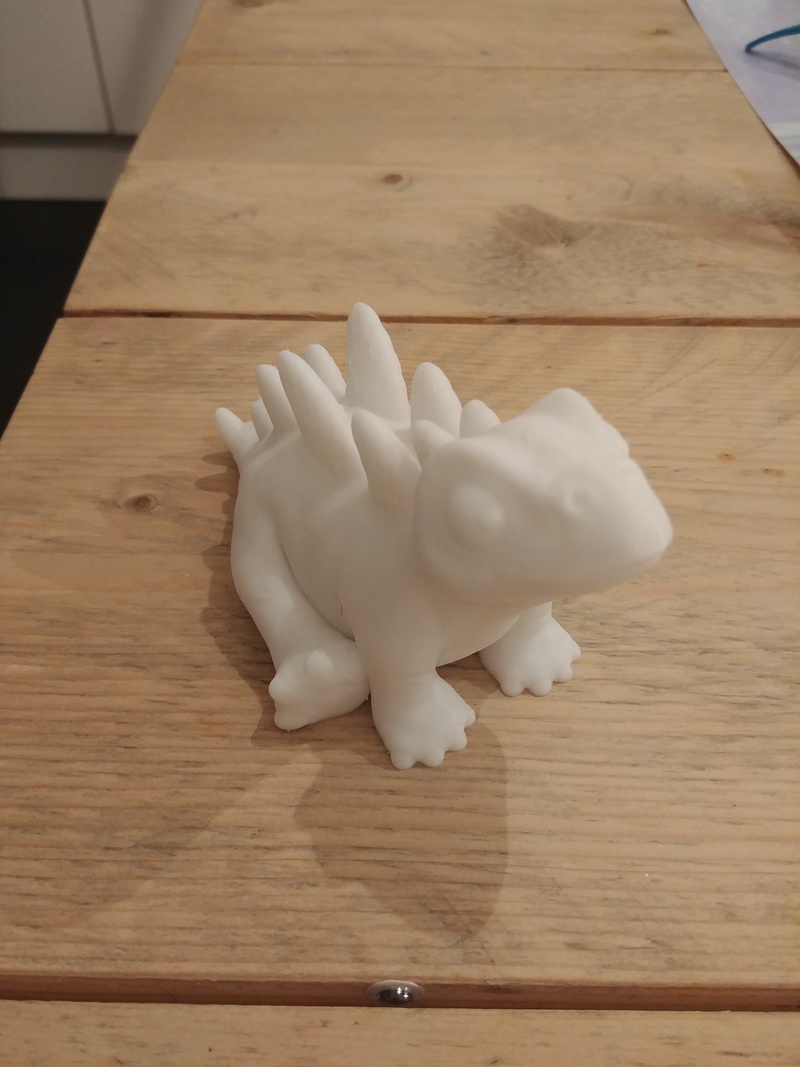

Inzoomen op een wit object blijft lastig

Nog steeds met standaardinstellingen. Klein beetje webbing tussen de stekels. Misschien dat ik de temperatuur ietsjes lager ga proberen.

[Daniel.]

Edmin schreef op maandag 28 september 2020 @ 10:25:
[Afbeelding]

[Afbeelding]

[Afbeelding]
Inzoomen op een wit object blijft lastig

Nog steeds met standaardinstellingen. Klein beetje webbing tussen de stekels. Misschien dat ik de temperatuur ietsjes lager ga proberen.

Ziet er niet slecht uit. Wat betreft temperatuur. Met PLA is dat niet zo'n probleem. Met PETG merk ik dat met temperatuur de sterkte hard onderuit gaat. Ik print petg met 225 prima maar met 240 (eindelijk de goede instelling gevonden. I.p.v. retraction hoger te zetten staat deze nu op 0.5 met fan minimaal 7%) is het een stuk sterker. PLA print ikzelf met 195, dat is het moment waarop het niet meer shiny is. Het kan nog lager maar ik voel mezelf daar niet zo prettig mee.

[Esso21]

@Christoxz

Spoel je de dreft er vervolgens helemaal van af? Ik heb echt last van het slecht hechten van de eerste laag

Ik heb wel de boden tube verwisseld, misschien dat de extruder toch iets slipt? Zou dat kunnen?

Of misschien toch een verstopte nozzle. Heb de laatste tijd paar cold pulls gedaan, wellicht dat de constructie nu wat gammel is?

[Christoxz]

Esso21 schreef op maandag 28 september 2020 @ 12:29:
@Christoxz

Spoel je de dreft er vervolgens helemaal van af? Ik heb echt last van het slecht hechten van de eerste laag

Ik heb wel de boden tube verwisseld, misschien dat de extruder toch iets slipt? Zou dat kunnen?

Of misschien toch een verstopte nozzle. Heb de laatste tijd paar cold pulls gedaan, wellicht dat de constructie nu wat gammel is?

Gewoon zoals je de afwas zou doen. Ik doe een beetje dreft op een sponsje en met stromend warmwater boen ik het en daarna spoel ik het af en laat ik het lucht drogen (Soms onderkant met een doek en dan verder laten drogen op een verwarmd bed) Let op met warmwater en een magnetisch bed, mag niet te warm!

Heb je de PTFE Hotend fix toegepast? Zeker aan een aanrader..
Under extrusion kan ook het hechten beinvloeden indd, volledig gekalibreerd?

[Esso21]

Ik heb de V2 met silicium carbide bed. Ja die heb ik toegepast

Jep en laatst nog nagemeten. Het grootste probleem lijkt te komen door het opkrullende filament tijdens een te lange transport move. En tevens dus het geauhoer dat mijn nozzle op een of andere manier na de 2 eerste lijnen aan de zijkant opeens 0.5 mm omhoog gaat

Heb een benchy gemaakt, zal vanavond eens fotos plaatsen zodat jullie experts mij hopelijk kunnen vertellen wat er gaande is

[Mistacal]

Even een weekend hier niet geweest maar weinig gemist

Zal aankomende dagen ook eens wat voor de TS gaan neerzetten, soms heb ik het idee dat zelfs google nog lastig te bedienen is. Niet om het een of ander want vragen mag altijd maar is zo verdomd veel te vinden over ieder probleem die ik hier lees..

Het begint allemaal met definities, veel info is in het engels en is het daarom goed om je te verdiepen in wat betekent het nu allemaal, er zijn een aantal sites die echt elk mogelijk probleem van hechting, first layer etc tot in detail beschrijven, daaruit volgen veel nieuwe woorden die je weer kan doorzoeken.

@DRuw Kan je niet iets doen met een custom acceleratie voordat hij richting end stop gaat ? Lijkt me niet echt de bedoeling.

[ Voor 26% gewijzigd door Mistacal op 28-09-2020 14:45 ]

[mutsje]

Is het voor het nieuwe draadje nog nuttig om foto's en de configuration.h , configuration.adv van de CR-20 met een BTT SKR mini E3 v1.2 bord erbij te zetten? Ik heb de machine nu werkende. Je kabelt de boel namelijk namelijk om van 16 kabels (ext 1 en ext 2) naar 8

[ Voor 16% gewijzigd door mutsje op 28-09-2020 15:32 ]

[Soepstengel]

Christoxz schreef op dinsdag 15 september 2020 @ 21:17:
[...]
Dat klopt het topic heeft zeker een update nodig en daar zijn we mee bezig (deel 2) en iedereen kan zijn kennis bijdragen:
https://github.com/eagle0...ty_Ender/tree/pre-release

Via een pull request kan jou aanpassingen er bij komen, mocht je geen git ervaring hebben en toch dingen willen toevoegen, stuur me een PM en verwerk ik het er alsnog in.

Is het ok als ik wat issues aanmaken in de Git repo met mogelijke onderwerpen? Soms schieten met wel eens wat dingen te binnen maar kan ik ze niet gelijk uitwerken in een PR, een issue is dan wellicht handig?

[maartend]

Mistacal schreef op maandag 28 september 2020 @ 14:16:
Zal aankomende dagen ook eens wat voor de TS gaan neerzetten, soms heb ik het idee dat zelfs google nog lastig te bedienen is. Niet om het een of ander want vragen mag altijd maar is zo verdomd veel te vinden over ieder probleem die ik hier lees..

Klopt. Maar vervolgens google je, en krijg je dus info die niet meer relevant is. Bijv filns van TT die aangeeft dat je met Atom moet compilen. Wat dus blijkbaar niet meer zo is. Dat maakt zaken lastig. Er is idd heul veul info, maar veel niet meer relevant. En als je dan een vraag hebt, dan betekdn dit dat je een antwoord niet weet en dan weet je ook niet of iets relevant is. Dat is het probleem ; door de bomen het bos niet meer kunnen zien.

Maar afijn. Ik wl mijn eerste print draaien, de file die op het kaartje staat dat bij de skr mini zit. Met mijn zelf gecompilde FW. Warmt netjes op, gaat niet printen. Ik denk wtf? Nog paar maal proberen, even gekekn of alles op het printplaatje wel goed vast zit, maar niks. Ik denk, nou, dan de stock FW er maar op van BTT. Ik zoeken, kom op github terecht, zie de firmware.bin staan, gebruik, link opslaan als, zet hem op SD, frots hem in E3. Niks. Scherm blijft blauw. firmware.bin is wel hernoemd naar firmware.cur. Afijn, na wat gezoek, blijkt dat je niet oplsaan als moet gebruiken, maar op die firmware.bin moet klikken en dan kom je bij een file terecht van dik 200k. En niet 82k. Die er op gezet en nu draait stock fw. Ik weer die testfile opstarten, print hij weer niet. Toen maar iets van thingirese binnen gehaald, gaat zonder problemen printen. Ergo, die files van BTT op die sd kaart is iets mee. En ik had dus niet al die moeite hoeven te doen om die stock FW terug te zetten.
Maar ik heb wel weer eea geleerd.

[Mistacal]

mutsje schreef op maandag 28 september 2020 @ 15:28:
Is het voor het nieuwe draadje nog nuttig om foto's en de configuration.h , configuration.adv van de CR-20 met een BTT SKR mini E3 v1.2 bord erbij te zetten? Ik heb de machine nu werkende.

Misschien op Github zetten dan is het voor veel meer mensen toegankelijk en dan zou er misschien naar verwezen kunnen worden. Probleem is vaak met custom firmwares van gebruikers is dat ze niet bijgehouden worden.

[Christoxz]

mutsje schreef op maandag 28 september 2020 @ 15:28:
Is het voor het nieuwe draadje nog nuttig om foto's en de configuration.h , configuration.adv van de CR-20 met een BTT SKR mini E3 v1.2 bord erbij te zetten? Ik heb de machine nu werkende. Je kabelt de boel namelijk namelijk om van 16 kabels (ext 1 en ext 2) naar 8

Sure! Zou wel fijn zijn als je dit zelf uit tikt

Soepstengel schreef op maandag 28 september 2020 @ 15:28:
[...]

Is het ok als ik wat issues aanmaken in de Git repo met mogelijke onderwerpen? Soms schieten met wel eens wat dingen te binnen maar kan ik ze niet gelijk uitwerken in een PR, een issue is dan wellicht handig?

Ja issue is prima, heb ze inmiddels al voorzien van een tag. Met de issues houden we een beetje track wat nog moet gebeuren!

Mistacal schreef op maandag 28 september 2020 @ 15:33:
[...]


Misschien op Github zetten dan is het voor veel meer mensen toegankelijk en dan zou er misschien naar verwezen kunnen worden. Probleem is vaak met custom firmwares van gebruikers is dat ze niet bijgehouden worden.

Dat is ook een beetje het doel. Startpost wat simpeler houden (Qua uitgebreide info) en dit verder verwerken op Git en daar naar referen.
Zie bijvoorbeeld https://github.com/eagle0.../tree/pre-release/content waar we al enkele troubleshoot pagina's en project pagina hebben.
Zo kan deze uitgebreider met afbeeldingen etc, en in de start post gewoon een link daar naar toe.
Zo kunnen we meer content creeeren, zonder dat de startpost overvloed raakt.

[Mistacal]

maartend schreef op maandag 28 september 2020 @ 15:32:
[...]

Klopt. Maar vervolgens google je, en krijg je dus info die niet meer relevant is. Bijv filns van TT die aangeeft dat je met Atom moet compilen. Wat dus blijkbaar niet meer zo is. Dat maakt zaken lastig. Er is idd heul veul info, maar veel niet meer relevant. En als je dan een vraag hebt, dan betekdn dit dat je een antwoord niet weet en dan weet je ook niet of iets relevant is. Dat is het probleem ; door de bomen het bos niet meer kunnen zien.

Ik kan het hier niet mee eens zijn met je. De films van TT zijn zelf met Atom nog steeds relevant, de gebruikte software is het misschien niet meer. Echter het uitklappen van de post van Micheal zelf (TT) kom je alweer iets verder. Tevens een nieuw filmpje kijken over een " vergelijkbaar". moederbord geeft ook direct inzicht in wat te gebruiken.

De eerste hit op google bij het zoeken naar meer info over "Marlin/atom"

https://www.google.com/se...&sourceid=chrome&ie=UTF-8

Zie de opmerking boven aan de site van Marlin zelf, "Atom is no longer supported by PlatformIO. While it may partly work, you should switch to Visual Studio Code for future installs."

Dit is wat ik bedoel met begrijpend lezen en iets meer uitzoeken wat het allemaal is, wat is Marlin? Wat doet het? Hoe werk ik er mee?

En dit dus in plaats van 1 YouTube filmpje kijken en als het dan niet werkt alleen maar denken "werkt niet"

[maartend]

Mistacal schreef op maandag 28 september 2020 @ 15:40:
[...]
En dit dus in plaats van 1 YouTube filmpje kijken en als het dan niet werkt alleen maar denken "werkt niet"

Hoewel ik dat laatse niet denk (bewijs staat wel in het stuk over mijn eerste printervaring met dat skr bord) is het verder wel "agree to disagree".

En verder? Wat print dat stil zeg, zo'n skr bordje. Maar wel stuk langzamer. Maar ja, het moet ergens vandaan komen.

Afijn, strax maar weer eens aan de gang met de custom FW.

[ Voor 30% gewijzigd door maartend op 28-09-2020 15:52 ]

[mutsje]

Mistacal schreef op maandag 28 september 2020 @ 15:33:
[...]


Misschien op Github zetten dan is het voor veel meer mensen toegankelijk en dan zou er misschien naar verwezen kunnen worden. Probleem is vaak met custom firmwares van gebruikers is dat ze niet bijgehouden worden.

is geen custom firmware, is btt firmware met de configuration.h en adv van de cr-20 van creality. Alleen staan er dan al specifieke zaken ingesteld zodat je gelijk scherm hebt etc. Maar ik kijk wel even hoe ik het ergens krijg dat het voor breder publiek beschikbaar wordt.

[Mirr0r]

Mijn Z motor is kapot gelopen. (vast)
En nu is de Z driver van mijn BTT SKR mini E3 kapot gegaan

Nu zit ik rond te kijken welke board ik moet gaan halen. Ik las dat er een Mini E3 turbo aan zit te komen.
En ik moet dus ook een nieuwe nema 17 34mm motor bestellen..

Ik vraag mij wel af hoe mijn NEMA17 zo is vastgelopen

[KirovAir]

Zijn er mensen die hun mobo en raspberry etc naar achter hebben verplaatst?
Bijv zoals deze: https://www.thingiverse.com/thing:4107156

Lijkt mij een erg nette/gave oplossing voor het lastig benaderen van het moederbord nu maar lijkt me ook een vrij ingrijpende change.

[maartend]

Lol. Had Marlin gecompiled met als taal nederlands op mijn Ender 3. Dat doe je dus ook maar een keer. Ik weet het niet met die halve vertalingen hoor.

[Daniel.]

smoken schreef op vrijdag 4 september 2020 @ 11:41:
[...]


Ik print op mijn 3 printers allemaal met een PEI steel sheet en zou je willen adviseren om voor een double sided te gaan. 1 kant smooth en de andere textured. Echt super.

Die voor mijn 5+ en CR10v2 heb ik via AliExpress gekocht, binnen 7 dagen in huis.
(derde printer is Prusa, die komen standaard met PEI)

Waar heb je je PEI sheet gehaald op ali. Ik heb nu deze 2 op het oog. Die van TriangleLabs is een stuk duurder dan die van TwoTrees.

https://nl.aliexpress.com/item/33008374363.html
met deze https://nl.aliexpress.com..._668%233468%2315617%23884

En die van twotrees die alles heeft
https://nl.aliexpress.com...1000023.18.c0ac414aYQU8na

[MikeOO]

KirovAir schreef op maandag 28 september 2020 @ 20:10:
Zijn er mensen die hun mobo en raspberry etc naar achter hebben verplaatst?
Bijv zoals deze: https://www.thingiverse.com/thing:4107156

Lijkt mij een erg nette/gave oplossing voor het lastig benaderen van het moederbord nu maar lijkt me ook een vrij ingrijpende change.

Soortgelijk aanpassing gedaan maar dan van een andere maker en is prima te doen.
Zolang je weet waar je mee bezig bent.

Als je weet hoe je alles moet aansluiten en eventueel een kabel kan vervangen/verlengen als dat nodig mocht zijn en prima klusje om te doen.

Tip: Zorg wel dat je eerst je geprinte case goed past voor je de boel gaat slopen. Anders heb je een andere probleem

[KirovAir]

MikeOO schreef op dinsdag 29 september 2020 @ 07:21:
[...]


Soortgelijk aanpassing gedaan maar dan van een andere maker en is prima te doen.
Zolang je weet waar je mee bezig bent.

Als je weet hoe je alles moet aansluiten en eventueel een kabel kan vervangen/verlengen als dat nodig mocht zijn en prima klusje om te doen.

Tip: Zorg wel dat je eerst je geprinte case goed past voor je de boel gaat slopen. Anders heb je een andere probleem

Dat moet wel lukken denk ik! En idd ik zorg eerst dat die prints goed zijn. Meten is weten.

Welke aanpassing heb jij gedaan als ik vragen mag?

[Mistacal]

KirovAir schreef op maandag 28 september 2020 @ 20:10:
Zijn er mensen die hun mobo en raspberry etc naar achter hebben verplaatst?
Bijv zoals deze: https://www.thingiverse.com/thing:4107156

Lijkt mij een erg nette/gave oplossing voor het lastig benaderen van het moederbord nu maar lijkt me ook een vrij ingrijpende change.

Goed te doen hoor, paar pagina's terug heb ik een andere gepost. Werkt prima, ook printer verhoogd opgesteld zodat je wat beter een 40mm fan kan plaatsen.

[ImNotnoa]

Is het misschien een idee een tabel te maken met alle beschikbare (marlin?) firmware gemaakt door bijvoorbeeld tweakers?

Dus als iemand op zoek is naar firmware voor zijn Ender 3 Pro met SKR Mini E3 V2 met BLTouch dat diegene in één oogopslag kan zien welke firmware hier (buiten de officiele firmware om) beschikbaar voor is?

Zelf heb ik namelijk mijn eigen firmware voor mijn Ender 3 met SKR Mini E3 V1.2 met BLTouch clone
https://github.com/Imnotn...-SKR-Mini-E3-V1.2-BLTouch

Het lijkt me interessant de source van firmware gemaakt door andere tweakers te zien om zo van elkaar te kunnen leren

[ Voor 32% gewijzigd door ImNotnoa op 29-09-2020 12:18 ]

[Christoxz]

ImNotnoa schreef op dinsdag 29 september 2020 @ 12:14:
Is het misschien een idee een tabel te maken met alle beschikbare (marlin?) firmware gemaakt door bijvoorbeeld tweakers?

Dus als iemand op zoek is naar firmware voor zijn Ender 3 Pro met SKR Mini E3 V2 met BLTouch dat diegene in één oogopslag kan zien welke firmware hier (buiten de officiele firmware om) beschikbaar voor is?

Zelf heb ik namelijk mijn eigen firmware voor mijn Ender 3 met SKR Mini E3 V1.2 met BLTouch clone
https://github.com/Imnotn...-SKR-Mini-E3-V1.2-BLTouch

Het lijkt me interessant de source van firmware gemaakt door andere tweakers te zien om zo van elkaar te kunnen leren

Ruimte zat op Github voor dit soort content, dus prima.
Ik vind wel dat we het dan per configuratie moeten doen, en niet per Tweaker. Zo krijg je anders 2 de zelfde configs met minimale (persoonlijke) verschillen.
Gewoon de basis configs voor X printer met X board & X accesories?

Ik zal een template opzetten om dit soort content te kunnen verwerken in de repo!

Voor de geinteresseerde ben ik bezig met een Discord server voor dit topic.
Zo kunnen we wat gezelligheid hebben op een andere manier maar ook wat uitgebreider praten over 3d printing/modeling. Ook is dat een betere plek om het topic/contributions te bespreken, zodat de post interessanter blijven en meer on-topic!
https://discord.gg/a5EqCEB

[ImNotnoa]

Christoxz schreef op dinsdag 29 september 2020 @ 12:30:
[...]


Ik vind wel dat we het dan per configuratie moeten doen, en niet per Tweaker. Zo krijg je anders 2 de zelfde configs met minimale (persoonlijke) verschillen.
Gewoon de basis configs voor X printer met X board & X accesories?

https://discord.gg/JU2fjS

Dit lijkt mij ook

[mutsje]

/offtopic toch handig als iemand 2kg pla te koop aanbied wegens niet op andere rol krijgen wil ie niet opsturen zucht.

Ik kan de configuratie bestanden voor de CR-20 met skr mini e3 v1.2 ook delen. Met bijbehorende foto's hoe je het om moet bekabelen.

[ Voor 49% gewijzigd door mutsje op 29-09-2020 13:40 ]

[Esso21]

Iedereen is hier hun firmware aan het tunen en BL touch ed aan het toevoegen. Ik loop hier nog steeds in de noob rang

Mijn meegeleverde naald van Creality past niet in de nozzle Wat gebruiken jullie om in 0.4 mm nozzles te porren bij een potentiele clog?

[bdevogt]

Esso21 schreef op dinsdag 29 september 2020 @ 14:04:
Iedereen is hier hun firmware aan het tunen en BL touch ed aan het toevoegen. Ik loop hier nog steeds in de noob rang

Mijn meegeleverde naald van Creality past niet in de nozzle Wat gebruiken jullie om in 0.4 mm nozzles te porren bij een potentiele clog?

even los draaien, geen licht aan de andere kant, vervangen

[ImNotnoa]

Esso21 schreef op dinsdag 29 september 2020 @ 14:04:
Iedereen is hier hun firmware aan het tunen en BL touch ed aan het toevoegen. Ik loop hier nog steeds in de noob rang

Mijn meegeleverde naald van Creality past niet in de nozzle Wat gebruiken jullie om in 0.4 mm nozzles te porren bij een potentiele clog?

Ik vervang de nozzle gewoon

Maar die acupunctuur naald zou gewoon in een .4 mm nozzle moeten passen hoor

[bdevogt]

ImNotnoa schreef op dinsdag 29 september 2020 @ 14:19:
[...]


Ik vervang de nozzle gewoon

Maar die acupunctuur naald zou gewoon in een .4 mm nozzle moeten passen hoor

maar pas op,
hij gaat nog beter je vinger in.

[ImNotnoa]

bdevogt schreef op dinsdag 29 september 2020 @ 14:22:
[...]


maar pas op,
hij gaat nog beter je vinger in.

Ik heb dat onding weggegooid. Heb me er al zo vaak aan geprikt.

Hij valt ook niet goed te bewaren, prikt overal doorheen

[ Voor 11% gewijzigd door ImNotnoa op 29-09-2020 14:24 ]

[bdevogt]

ImNotnoa schreef op dinsdag 29 september 2020 @ 14:23:
[...]


Ik heb dat onding weggegooid. Heb me er al zo vaak aan geprikt.

Hij valt ook niet goed te bewaren, prikt overal doorheen

yep laatste keer zo onder mijn nagel,
3 weken last gehad.
nooit meer 40 cent een andere nozel

[ImNotnoa]

De 3D komt tegenwoordig met een nieuwe silicone sock, ook als je via de Creality Shop een nieuwe sock bestelt op aliexpress schijn je deze geleverd te krijgen.

Zou de extra isolatie rond de nozzle een merkbaar verschil opleveren in printkwaliteit?

[mutsje]

Esso21 schreef op dinsdag 29 september 2020 @ 14:04:
Iedereen is hier hun firmware aan het tunen en BL touch ed aan het toevoegen. Ik loop hier nog steeds in de noob rang

Mijn meegeleverde naald van Creality past niet in de nozzle Wat gebruiken jullie om in 0.4 mm nozzles te porren bij een potentiele clog?

Ik heb op een volgelopen nozzle de verbrander gezet (electrisch) en daarna met 1 draad van de staalborstel doorboord werkt perfect je hebt geen accupuntuur naalden nodig, die zitten er genoeg op een staalborstel namelijk.

[Esso21]

mutsje schreef op dinsdag 29 september 2020 @ 14:38:
[...]

Ik heb op een volgelopen nozzle de verbrander gezet (electrisch) en daarna met 1 draad van de staalborstel doorboord werkt perfect je hebt geen accupuntuur naalden nodig, die zitten er genoeg op een staalborstel namelijk.

Geniaal, dat ik dat zelf niet bedacht heb Vanavond direct proberen!

Ik heb nog geen heteluchtpistool dus ik zette de nozzle tegen een soldeerbout aan Kwam erachter dat vuur niet echt goed werkt helaas Zie dat de action er een heeft voor n tientje. Is vast een must als je ooit de hele hot end wil schoonmaken?

[MikeOO]

KirovAir schreef op dinsdag 29 september 2020 @ 08:16:
[...]


Dat moet wel lukken denk ik! En idd ik zorg eerst dat die prints goed zijn. Meten is weten.

Welke aanpassing heb jij gedaan als ik vragen mag?

Deze heb ik gebruikt maar zijn er vele te vinden volgens mij.
YouTube: Ender 3 upgrades: EZR to direct drive adaptor and all in one rear mo...

[mutsje]

Esso21 schreef op dinsdag 29 september 2020 @ 14:42:
[...]


Geniaal, dat ik dat zelf niet bedacht heb Vanavond direct proberen!

Ik heb nog geen heteluchtpistool dus ik zette de nozzle tegen een soldeerbout aan Kwam erachter dat vuur niet echt goed werkt helaas Zie dat de action er een heeft voor n tientje. Is vast een must als je ooit de hele hot end wil schoonmaken?

Uh neuh, ik gebruik het ding primair om verf af te krabben als het hout kaal moet de nozzle is bij-zaak.

[DRuw]

Tja, die firmwares delen ben ik altijd wat huiverig voor eerlijk gezegd....
Mijn firmware heb ik zelf ingeregeld op mijn printer en zo is bijvoorbeeld mijn bedlevelpatroon 5x5 op een behoorlijke snelheid, ook vertikaal. Als je nozzle niet tof zit en je gebruikt die instellingen gaat dat je bed kosten.
Tevens heb ik ze Z offset erin gezet dus met een iets anders setup ga je wederom de boel slopen...
Mensen zijn geneigd om firmware van anderen te gebruiken omdat ze niet weten hoe ze zelf aan de gang moeten ermee en dat kan behoorlijk issues geven...

Ik heb overigens ook die verhoogde versie met ook de 40mm fans. Daarnaast heb ik de voeding naar de voorkant eronder geplaatst met verhoogde voetjes.

[Christoxz]

ImNotnoa schreef op dinsdag 29 september 2020 @ 14:35:
De 3D komt tegenwoordig met een nieuwe silicone sock, ook als je via de Creality Shop een nieuwe sock bestelt op aliexpress schijn je deze geleverd te krijgen.

Zou de extra isolatie rond de nozzle een merkbaar verschil opleveren in printkwaliteit?

[Afbeelding]

Primaire doel is dat de fans, de hotend niet af te laten koelen, dat werkt natuurlijk tegen elkaar en krijg je een onstabielere nozzle temp.
Ook vermindert het de warmte overdracht naar de print toe in vergelijking met zo'n isolatie tape.

Dus ja het kan merkbaar verschil opleveren als je eerdere prints last hadden van de ontsnapte warmte en/of onstabiele temp van nozzle.

DRuw schreef op dinsdag 29 september 2020 @ 15:08:
Tja, die firmwares delen ben ik altijd wat huiverig voor eerlijk gezegd....
Mijn firmware heb ik zelf ingeregeld op mijn printer en zo is bijvoorbeeld mijn bedlevelpatroon 5x5 op een behoorlijke snelheid, ook vertikaal. Als je nozzle niet tof zit en je gebruikt die instellingen gaat dat je bed kosten.
Tevens heb ik ze Z offset erin gezet dus met een iets anders setup ga je wederom de boel slopen...
Mensen zijn geneigd om firmware van anderen te gebruiken omdat ze niet weten hoe ze zelf aan de gang moeten ermee en dat kan behoorlijk issues geven...

Daarom geen 'persoonlijke' firmwares maar de basis config om x printer met x bord te laten werken. Geen persoonlijke finetuning.
In principe staan die voorbeeld configs ook gewoon op de Marlin Repo, daar zouden de 'onze' voorbeeld configs niet veel van mogen afwijken. Maar bijvoorbeeld de case van @mutsje kan een goede toevoeging zijn met een nederlandse toelichting & foto's. Zo ook dus het overige met nederlandse toelichting.

Voor iedereen: Zouden jullie mij een pm kunnen sturen met paar Thingiverse links van leuke Ender upgrades? Deze ga ik gebruiken voor deel 2. Heb zelf uiteraard al wat, maar weet zeker dat ik iets niet tegen kom wat een ander wel al is tegekomen!

[DRuw]

Christoxz schreef op dinsdag 29 september 2020 @ 17:12:
[...]

Daarom geen 'persoonlijke' firmwares maar de basis config om x printer met x bord te laten werken. Geen persoonlijke finetuning.
In principe staan die voorbeeld configs ook gewoon op de Marlin Repo, daar zouden de 'onze' voorbeeld configs niet veel van mogen afwijken. Maar bijvoorbeeld de case van @mutsje kan een goede toevoeging zijn met een nederlandse toelichting & foto's. Zo ook dus het overige met nederlandse toelichting.

Voor iedereen: Zouden jullie mij een pm kunnen sturen met paar Thingiverse links van leuke Ender upgrades? Deze ga ik gebruiken voor deel 2. Heb zelf uiteraard al wat, maar weet zeker dat ik iets niet tegen kom wat een ander wel al is tegekomen!

Snap hem, goed plan:)
Zou wel de thingiverse items per printer schikken of een soort compatibiliteit schematje toevoegen.
Er is een hoop wat multi printer is maar echt niet alles helaas:)

[Mistacal]

DRuw schreef op dinsdag 29 september 2020 @ 17:33:
[...]


Snap hem, goed plan:)
Zou wel de thingiverse items per printer schikken of een soort compatibiliteit schematje toevoegen.
Er is een hoop wat multi printer is maar echt niet alles helaas:)

Goed plan, meeste is wel de 3 denk ik.

Zal mijn verzameling eens doorgaan

[DRuw]

Mistacal schreef op dinsdag 29 september 2020 @ 18:00:
[...]


Goed plan, meeste is wel de 3 denk ik.

Zal mijn verzameling eens doorgaan

Oh zeker maar gezien ik nu beide heb is het wel handig om te weten welke op beide passen;)

[mutsje]

Vandaag voor het eerst met een brim geprint, maar man met zo'n haai met beweegbare bek wat een pulk werk.. Wou toch eens weten hoe het werkte, nu weet ik het maar doe het niet weer voorlopig.

[DRuw]

mutsje schreef op dinsdag 29 september 2020 @ 18:34:
Vandaag voor het eerst met een brim geprint, maar man met zo'n haai met beweegbare bek wat een pulk werk.. Wou toch eens weten hoe het werkte, nu weet ik het maar doe het niet weer voorlopig.

Pulk werk?
Brim breder maken of met een mesje of nabewerk tooltje iets doen? Ik heb er nooit last van...

[mutsje]

DRuw schreef op dinsdag 29 september 2020 @ 18:51:
[...]

Pulk werk?
Brim breder maken of met een mesje of nabewerk tooltje iets doen? Ik heb er nooit last van...

om het van de beweegbare haai af te krijgen ja pulk werk met nagels had natuurlijk ook mes kunnen gebruiken. Binnenkort de boel tunen extruder lengte meten etc.

[Mistacal]

mutsje schreef op dinsdag 29 september 2020 @ 19:32:
[...]

om het van de beweegbare haai af te krijgen ja pulk werk met nagels had natuurlijk ook mes kunnen gebruiken. Binnenkort de boel tunen extruder lengte meten etc.

Nog geen extruder kalibratie gedaan? Dan is het logisch dat je geen fatsoenlijke haai eruit krijgt

[mutsje]

Mistacal schreef op dinsdag 29 september 2020 @ 20:29:
[...]


Nog geen extruder kalibratie gedaan? Dan is het logisch dat je geen fatsoenlijke haai eruit krijgt

zit momenteel een 'verneukte' rol pla op te maken, die is te heet gedroogd in de oven. Allang blij dat ik geen 28 euro weg hoef te donderen.. print er zaken als zeep bakjes mee af. Maar inderdaad calibratie moet nog uitgevoerd worden. Ook de ventilatoren ombouwen etc, wacht op shipsload aan onderdelen.

[ Voor 38% gewijzigd door mutsje op 30-09-2020 09:16 ]

[Mistacal]

mutsje schreef op woensdag 30 september 2020 @ 09:14:
[...]

zit momenteel een 'verneukte' rol pla op te maken, die is te heet gedroogd in de oven. Allang blij dat ik geen 28 euro weg hoef te donderen.. print er zaken als zeep bakjes mee af. Maar inderdaad calibratie moet nog uitgevoerd worden. Ook de ventilatoren ombouwen etc, wacht op shipsload aan onderdelen.

hmm... niet mijn voorkeur, free flow kalibratie is zo gedaan...

[Esso21]

Gebruiken jullie voor de Z-as nog smering? Ik las dat je daarmee die af en toe compressed layers kan voorkomen? Ik heb zelf nu PTFE droge smering, iemand ervaring mee?

Verder vind ik dat mijn X as best scheef hangt. Dit komt o.a. doordat overal op internet bij de installatiefilmpjes wordt gezegd dat je de excentrische moer niet te strak moet draaien ivm levensduur van je wielen.

Bovenste wieletje draait vrij losjes maar doordat die scheef hangt lijkt hij haast beetje te klemmen op de onderste

Hotend weer uit elkaar gehad en wederom niks geen clog gevonden dus ik heb ook mijn PLA in de oven zitten. Ruimte waar de printer in staat bleek 70% vochtigheid te bevatten. (Nieuwbouwhuis die zodanig geïsoleerd is dat de verwarming nog niet aan is geweest)

[Mistacal]

Esso21 schreef op woensdag 30 september 2020 @ 12:13:
Gebruiken jullie voor de Z-as nog smering? Ik las dat je daarmee die af en toe compressed layers kan voorkomen? Ik heb zelf nu PTFE droge smering, iemand ervaring mee?

Verder vind ik dat mijn X as best scheef hangt. Dit komt o.a. doordat overal op internet bij de installatiefilmpjes wordt gezegd dat je de excentrische moer niet te strak moet draaien ivm levensduur van je wielen.

Bovenste wieletje draait vrij losjes maar doordat die scheef hangt lijkt hij haast beetje te klemmen op de onderste

Hotend weer uit elkaar gehad en wederom niks geen clog gevonden dus ik heb ook mijn PLA in de oven zitten. Ruimte waar de printer in staat bleek 70% vochtigheid te bevatten. (Nieuwbouwhuis die zodanig geïsoleerd is dat de verwarming nog niet aan is geweest)

Alles dient loodrecht ten opzichte van elkaar te zitten. Wieltjes moeten net aan zitten, dus niet te los en niet te vast. Er zijn een paar hele mooie voorbeeld te vinden op YT en ook in de guide van Luke is dit uitermate goed beschreven. Als je die volgt zit die perfect in elkaar.

In de filmpjes gaat het dus niet alleen om de wieltjes maar ook om de loodrechte installatie van de profielen, heb je bijvoorbeeld een winkelhaak gebruikt? Heb je de afstanden netjes gemeten? Etc...

Wat betreft de smering, is niet nodig om compressed layers te voorkomen. Als er te veel stof op ligt dan spuit ik hem af met remreiniger en daarna weer met PTFE kettingspray maar dat is puur en enkel voor het stof

[ Voor 7% gewijzigd door Mistacal op 30-09-2020 13:22 ]

[Mozart]

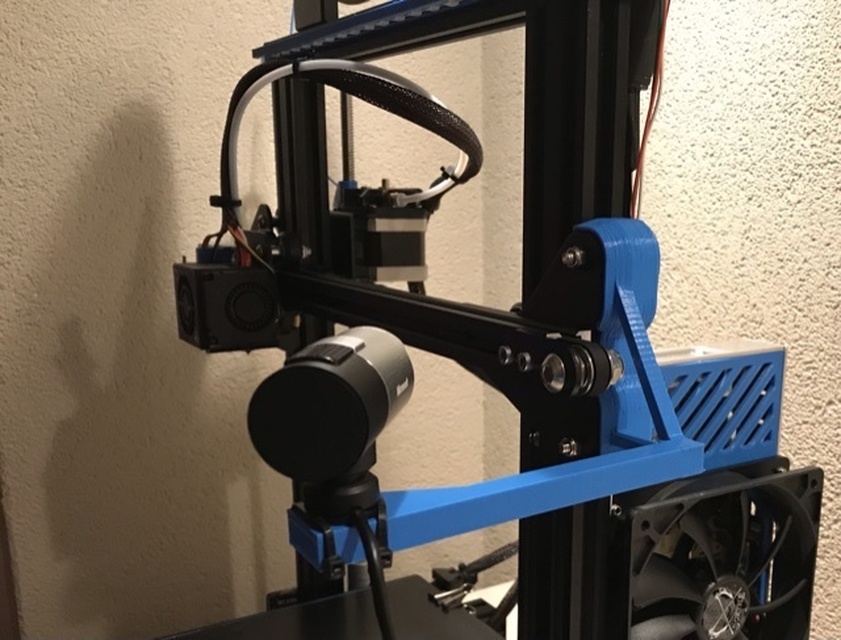

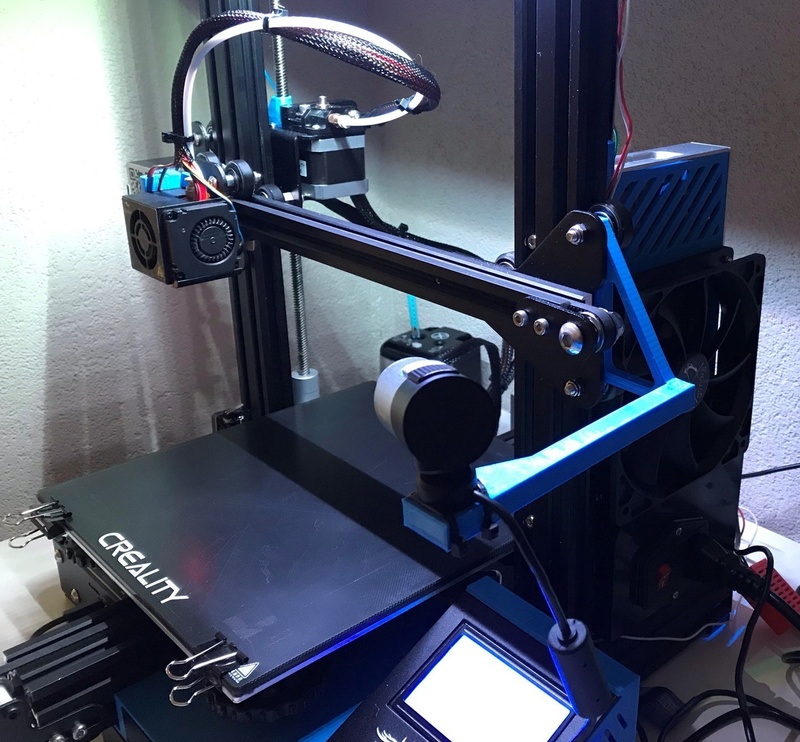

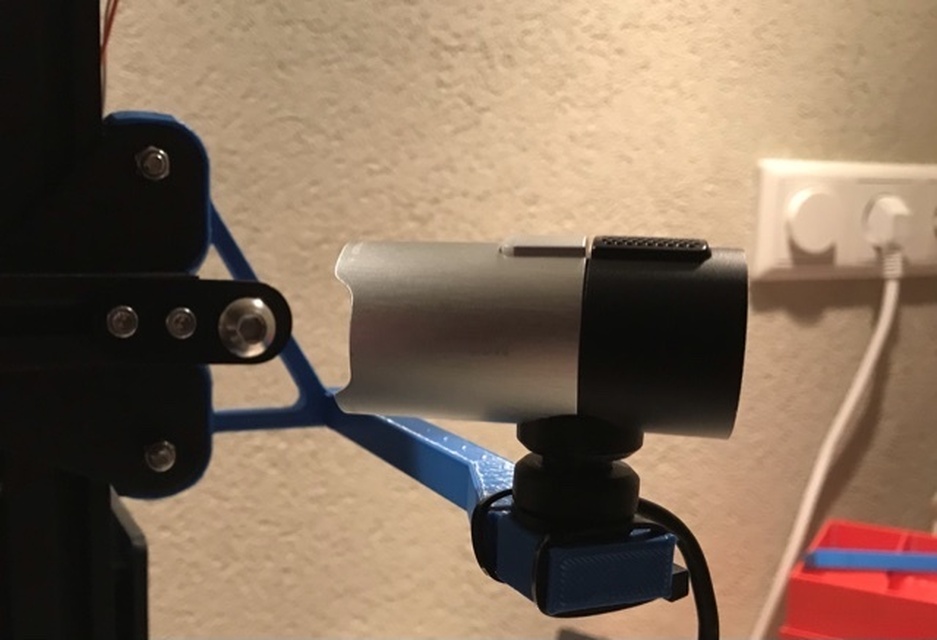

Al in een eerdere post had ik een camera mount op mijn printer. Nadeel van deze mount was dat hij niet mee beweegt als de nozzle omhoog gaat. En omdat ik niks kon vinden wat bruikbaar was voor mij, heb ik zelf een mount ontworpen. Voor mij was het belangrijk dat ik de camera aan de rechterkant kon plaatsen zodat ik geen hinder zou ondervinden van het rode licht van de BLTouch. En het is gelukt
Installatie is super eenvoudig, hij haakt aan de rollen van de z-as zonder deze te belemmeren.






Mocht je het design willen gebruiken, je vind hem hier: https://www.thingiverse.com/thing:4611023

[Mitchell]

Mooie aanpassing @Mozart. Misschien nog leuk om dit design op een of andere manier te mergen met deze roller covers: https://www.thingiverse.com/thing:4043339

[Mozart]

Mitchell schreef op woensdag 30 september 2020 @ 13:36:
Mooie aanpassing @Mozart. Misschien nog leuk om dit design op een of andere manier te mergen met deze roller covers: https://www.thingiverse.com/thing:4043339

Zeker leuk, ik zal eens kijken of ik er iets mee kan...

[MikeOO]

Je print sterker maken door het opnieuw in de oven te bakken.

Nadeel is dat je wel een oven moet hebben die hoge temperaturen (lees meer dan 230 graden) aan kan.
YouTube: Remelting 3D printed thermoplastics (the salt method)

[Mozart]

Mitchell schreef op woensdag 30 september 2020 @ 13:36:
Mooie aanpassing @Mozart. Misschien nog leuk om dit design op een of andere manier te mergen met deze roller covers: https://www.thingiverse.com/thing:4043339

Zoiets
https://www.thingiverse.com/thing:4611066

[Mitchell]

Mozart schreef op woensdag 30 september 2020 @ 14:39:
[...]

Zoiets
https://www.thingiverse.com/thing:4611066

Very cool!

[mutsje]

had die methode inderdaad ook gezien op fb creality forum echter geen aandacht aan besteed. Me oven gaat net aan tot 230 dus zou pla kunnen doen. Vraag me af of je het zout kan hergebruiken. Anders word het een behoorlijk verspil veel zout verhaal.

[Sircuri]

mutsje schreef op woensdag 30 september 2020 @ 15:49:
had die methode inderdaad ook gezien op fb creality forum echter geen aandacht aan besteed. Me oven gaat net aan tot 230 dus zou pla kunnen doen. Vraag me af of je het zout kan hergebruiken. Anders word het een behoorlijk verspil veel zout verhaal.

Kennelijk wel, want hij geeft duidelijk aan dat die klomp zout van een "vorige" melt was.

[mutsje]

Sircuri schreef op woensdag 30 september 2020 @ 16:16:
[...]


Kennelijk wel, want hij geeft duidelijk aan dat die klomp zout van een "vorige" melt was.

Zat er naar te kijken terwijl ik in teams meeting zat geluid uit dus.

[DRuw]

MikeOO schreef op woensdag 30 september 2020 @ 14:23:
Je print sterker maken door het opnieuw in de oven te bakken.

Nadeel is dat je wel een oven moet hebben die hoge temperaturen (lees meer dan 230 graden) aan kan.
YouTube: Remelting 3D printed thermoplastics (the salt method)

Weet niet wat precies het nut is... Enneh je hebt wel 100% infill nodig he...

[DRuw]

mutsje schreef op woensdag 30 september 2020 @ 17:01:
[...]

Zat er naar te kijken terwijl ik in teams meeting zat geluid uit dus.

Hij stond in tekst in het scherm... Geluid was niet nodig;)

[Icephase]

Icephase schreef op donderdag 24 september 2020 @ 15:12:
Ik heb het gezeik met mijn hot-end (zie mijn vorige post) nu opgelost door over te stappen naar een micro-swiss kloon. Geen smurrie meer aan mijn nozzle of bovenop het heat-block (bij de heatbreak). Maarrrrr....

Het gezeur met de extruder die maar blijft skippen krijg ik niet opgelost! Ik heb echt alles al vervangen inmiddels:

- hot end compleet (dus ook nieuwe heater en thermistor etc)
- nieuwe nozzles (meerdere geprobeerd)
- nieuwe Capricorn bowden tube (tot 2x toe)
- nieuwe extruder (aluminium versie)
- nieuwe extruder gears (meerdere)
- de extruder bearing wat losser gezet
- de extruderveer wat strakker voorgespannen
- standaard Marlin firmware er terug op want ik had met TMC currents lopen klieren (2.0.6)
- printtemperatuur 25 graden hoger
- meerdere soorten PLA (123-3d.nl, hobbyking PLA x3, real PLA mat)
- nieuwe stepper motor voor de extruder
- standaard 0.2 profiel en magic 0.2 profile in Cura 4.6.1
- retraction settings: met originele hotend alles van 3 tot en met 6.5 mm op 25-40 mm/s, met de micro swiss kloon naar 1.5 - 2 mm op 25-40 mm/s gegaan.

en nóg heb ik last van een skippende extruder!!!

Alles zit goed vast, is schoon of zelfs nieuw maar het lijkt wel alsof er een gremlin ofzo ergens zit. Het lijkt ook pas na een 5 minuutjes printen mis te gaan, de eerste lagen gaan gewoon goed. Uiteindelijk zie je het niet echt in de prints, maar het klópt gewoon niet... Ik heb álles dat enigszins van invloed kan zijn vervangen of teruggezet naar hoe het uit de doos kwam, maar het helpt niet. Het is geen kwestie van te weinig kracht lijkt het, want de gear 'vreet' zich wel in het filament in, het lijkt op een blokkade ergens in de hot-end maar dat kán haast niet, want alles daar is schoon (en daarna zelfs vervangen)!

Wat doe ik verkeerd? Wie o wie heeft het verlossende inzicht? Op dit moment kan me die hele k-printer gestolen worden om eerlijk te zijn...

Op aanraden van enkelen van jullie even de weerstand van de thermistor gecheckt... omdat daar een stekkertje tussen zit zodat ik de hele hotend los kan halen zonder dat ik de stekkertjes uit het mainboard hoef te halen. En stekkertjes kunnen de werking natuurlijk beinvloeden...

Ik meet op kamertemperatuur (zeg 22 graden) ongeveer 118 kohm. Een nieuwe thermistor uit deze set:
https://nl.aliexpress.com/item/33031908940.html
geeft 113 kohm als weerstand bij dezelfde temperatuur. Is natuurlijk geen groot verschil, dus ik denk dat de stekker an sich geen probleem is. In de firmware kun je wel het type thermistor aangeven, maar zit hier echt zo'n verschil in? En kan ik dat 'veilig' uitproberen? Over de huidige thermistor weet ik dat die uit een setje komt dat geadverteerd werd als origineel Creality: https://www.banggood.com/...3D-Printer-p-1512398.html
maar ik heb geen specs. De nieuwe thermistor staat alleen bij "NTC 100k B3950" en dat soort typenummeraanduidingen komt veel voor in de standaard Marlin thermistor-configuraties dus daar durf ik niet zonder meer van uit te gaan...

Alleen is dit natuurlijk wél ruim 10% hoger dan de nominale weerstand van 100 kohm voor een standaard thermistor. Als dat bij +/- 200 graden óók 10% verschil is, zit je natuurlijk al snel aan 20-25 graden verschil.

Echter... een hogere weerstand is een lagere temperatuur. Bij een 10% hogere weerstand denkt de printer dus dat de temperatuur 10% lager is dan in werkelijkheid. Terwijl de werkelijke temperatuur bij mij juist LAGER lijkt te liggen. Dat zou overeen komen met een te lage weerstand op de thermistor... ik ben er dus nog steeds niet uit!

Ik heb de oorspronkelijke extruder weer terug gezet, met dus de nieuwe stepper motor (NEMA 17, max. nominale current schijnt 1200 mA te zijn, deze staat nu op 1000 in de firmware. Hoger dus dan de standaard 800 voor de originele steppermotor!). Nieuwe extruder gear, tandjes vreten zich goed in in het filament... er lijkt ergens een blokkade te zitten maar de hele hotend is al 2x geheel vervangen en nog steeds sh*t...

[ Voor 7% gewijzigd door Icephase op 30-09-2020 17:19 ]

[mutsje]

Dus extruder spuugt bij 100mm 102mm draad uit. Wel een WTF momentje. De grote schroef op de hotend bleek los te zitten, dat ik geen opstopping heb gehad verbaasd me ten zeerste, heb er toch dikke 900 gram mee afgedrukt omdat de zwarte rol op moest.

M92 geeft alleen een OK terug.

Na M503 krijg ik onderstaande maar ik kan er niet uit opmaken want de extruder waarde is:

Send: M503
Recv: echo: G21 ; Units in mm (mm)
Recv: echo: M149 C ; Units in Celsius
Recv:
Recv: echo:; Filament settings: Disabled
Recv: echo: M200 S0 D1.75
Recv: echo:; Steps per unit:
Recv: echo: M92 X80.00 Y80.00 Z400.00 E97.00
Recv: echo:; Maximum feedrates (units/s):
Recv: echo: M203 X500.00 Y500.00 Z10.00 E50.00
Recv: echo:; Maximum Acceleration (units/s2):
Recv: echo: M201 X500.00 Y500.00 Z100.00 E5000.00
Recv: echo:; Acceleration (units/s2): P<print_accel> R<retract_accel> T<travel_accel>
Recv: echo: M204 P500.00 R1000.00 T500.00
Recv: echo:; Advanced: B<min_segment_time_us> S<min_feedrate> T<min_travel_feedrate> J<junc_dev>
Recv: echo: M205 B20000.00 S0.00 T0.00 J0.08
Recv: echo:; Home offset:
Recv: echo: M206 X0.00 Y0.00 Z0.00
Recv: echo:; Material heatup parameters:
Recv: echo: M145 S0 H185 B45 F255
Recv: echo: M145 S1 H240 B0 F255
Recv: echo:; PID settings:
Recv: echo: M301 P21.73 I1.54 D76.55
Recv: echo:; LCD Contrast:
Recv: echo: M250 C155
Recv: echo:; Stepper driver current:
Recv: echo: M906 X800 Y800 Z800
Recv: echo: M906 T0 E800
Recv:

[ Voor 71% gewijzigd door mutsje op 30-09-2020 20:59 ]

[DRuw]

E97
Is de standaard stepgrootte
Maar heb je meerdere keren geprobeerd of 1x 100mm
Slim is als je het 3x doet en dan het gemiddelde neemt..

[mutsje]

DRuw schreef op woensdag 30 september 2020 @ 21:25:
E97
Is de standaard stepgrootte
Maar heb je meerdere keren geprobeerd of 1x 100mm
Slim is als je het 3x doet en dan het gemiddelde neemt..

Ja zat het zelf na te lezen en owja pff staat ie. Moet je het echt door je hotend knallen? Of kan het ook gewoon door de extruder (tube los etc)

[DRuw]

Als je zeker weet dat je extruder goed doordrukt kan free air ook.
Maakt niet veel uit denk ik.
Ik heb ook wel eens m'n max snelheid getest qua printen door de hotend met mn dual gear extruder en dat was verre van de snelheid waar ik mee print..

[Mozart]

Mitchell schreef op woensdag 30 september 2020 @ 15:22:
[...]

Very cool!

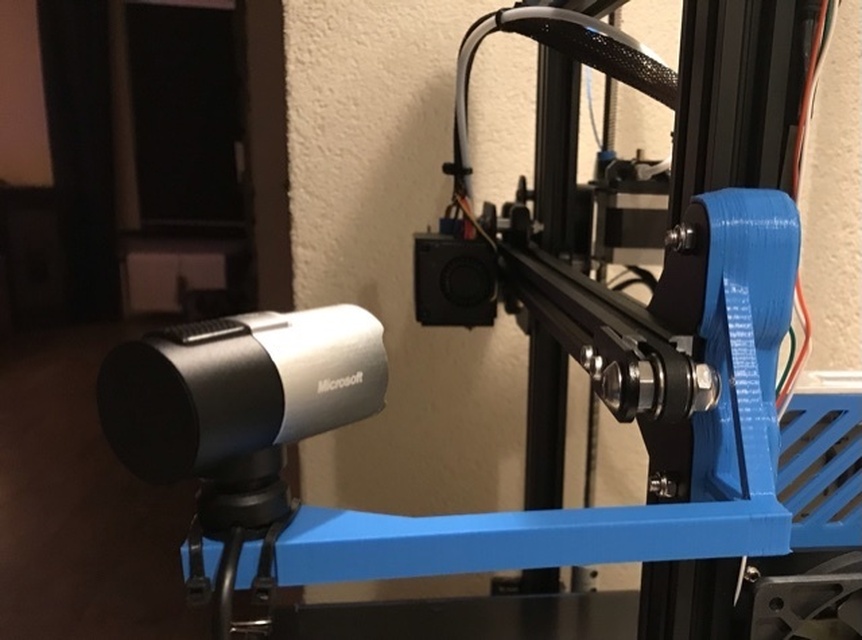

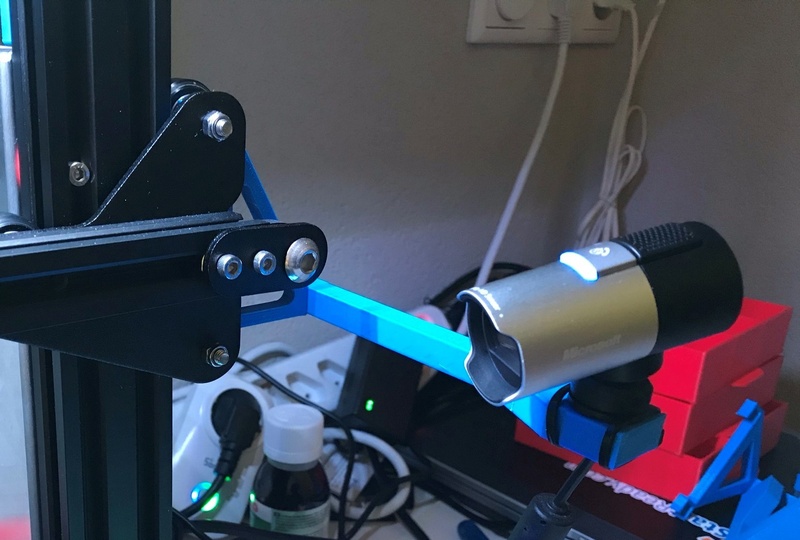

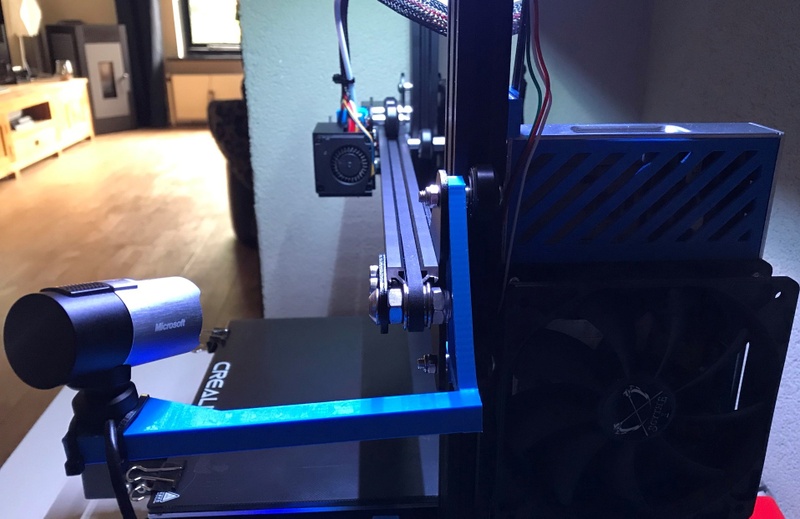

De print is niet mooi gelukt maar het past en ziet er veel beter uit. Bedankt voor de tip. Nu nog even de cover voor de andere kant printen

[Mistacal]

mutsje schreef op woensdag 30 september 2020 @ 21:29:
[...]

Ja zat het zelf na te lezen en owja pff staat ie. Moet je het echt door je hotend knallen? Of kan het ook gewoon door de extruder (tube los etc)

Altijd free flow 100mm doen nooit door je hot end. Het is E(xtruder) kalibratie. Dan wil je alleen je extruder dus instellen. Daarna een single Line printen en dat is dan je flow rate (extruder icm hot end)

[Mistacal]

Mozart schreef op woensdag 30 september 2020 @ 22:51:
[...]

De print is niet mooi gelukt maar het past en ziet er veel beter uit. Bedankt voor de tip. Nu nog even de cover voor de andere kant printen
[Afbeelding]

[Afbeelding]

[Afbeelding]

Mooie oplossing zo wel af en toe er af halen om je wieltjes schoon te maken. 😉

[Mitchell]

Mozart schreef op woensdag 30 september 2020 @ 22:51:
[...]

De print is niet mooi gelukt maar het past en ziet er veel beter uit. Bedankt voor de tip. Nu nog even de cover voor de andere kant printen
[Afbeelding]

[Afbeelding]

[Afbeelding]

Blij dat het gelukt is. Ziet er inderdaad een stuk beter. De persoon die ze heeft gemaakt heeft het ook gedaan voor de andere axis:

X-Axis: https://www.thingiverse.com/thing:4050465
Z-Axis left: https://www.thingiverse.com/thing:4045310

Heb de X-Axis zelf ook geremixed voor de cable chain: https://www.thingiverse.com/thing:4357672 (kan zijn dat je hem iets groter/kleiner moet printen afhankelijk van je tolerances).

[MikeOO]

DRuw schreef op woensdag 30 september 2020 @ 17:06:
[...]

Weet niet wat precies het nut is... Enneh je hebt wel 100% infill nodig he...

Nut is dat het dus sterker wordt zoals hij aangeeft. In de reacties wordt aangegeven door iemand dat 100% infill niet nodig schijnt te zijn. Daarbij gebruik je het ook niet voor alles hé

Maar als je eens wat moet printen wat toch sterker moet zijn dan de standaard sterkte dan is het een optie.
Is het eenvoudig te doen en moet zeggen dat de print er zelf mooier uitziet na de oven.

[Esso21]

Mitchell schreef op woensdag 30 september 2020 @ 23:04:
[...]


X-Axis: https://www.thingiverse.com/thing:4050465
Z-Axis left: https://www.thingiverse.com/thing:4045310

Heb de X-Axis zelf ook geremixed voor de cable chain: https://www.thingiverse.com/thing:4357672 (kan zijn dat je hem iets groter/kleiner moet printen afhankelijk van je tolerances).

Nice! Ik heb nu al lichte krasjes op de rollers dus neem aan dat zulke upgrades hier wel tegen helpen
Ik zie tevens op je thingiverse een custom shroud, heeft dit veel impact op je printresultaat?

[Mistacal]

Esso21 schreef op donderdag 1 oktober 2020 @ 08:09:
[...]


Nice! Ik heb nu al lichte krasjes op de rollers dus neem aan dat zulke upgrades hier wel tegen helpen
Ik zie tevens op je thingiverse een custom shroud, heeft dit veel impact op je printresultaat?

Uhm nee niet echt.. puur esthetisch. Krasje op je wieltjes is overigens niet helemaal de bedoeling, mijn printer is al dik 1,5 jaar oud en wieltjes nog als nieuw. Stof blijft zich alsnog wel verzamelen achter die cover dus wel regelmatig even stofvrij maken.

[Esso21]

Dan zal dat wel onstaan zijn tijdens een cold pull

[Evertt]

Heeft iemand ervaring met deze filament sensor?
Filament sensor en blokkeer sensor in een.

bigtreeder smart filament sensor
YouTube: BTT Smart filament sensor guide - Detect filament runout and jams kwam deze video tegen.

[mutsje]

Wel een meer geavanceerde sensor maar zou je het niet zo moeten proggen dat die helemaal stopt? Nu blijft de hotend toch op termperatuur etc?

[CerielTjuh]

Evertt schreef op donderdag 1 oktober 2020 @ 09:59:
Heeft iemand ervaring met deze filament sensor?
Filament sensor en blokkeer sensor in een.

bigtreeder smart filament sensor
YouTube: BTT Smart filament sensor guide - Detect filament runout and jams kwam deze video tegen.

Heb hem zelf erop zitten met mijn SKR mini E3. Werkt prima, grote voordeel is dat hij echt kan controleren of het filament doorloopt dus ook clogs kan hij zien. Heb wel wat issues gehad met afstellen van de sensor (als je beetje skippende gear hebt kan hij ook al triggeren).

[mutsje]

CerielTjuh schreef op donderdag 1 oktober 2020 @ 10:38:
[...]


Heb hem zelf erop zitten met mijn SKR mini E3. Werkt prima, grote voordeel is dat hij echt kan controleren of het filament doorloopt dus ook clogs kan hij zien. Heb wel wat issues gehad met afstellen van de sensor (als je beetje skippende gear hebt kan hij ook al triggeren).

Is dat op een SKR mini E3 V1.2? Die heb ik namelijks onlangs geïnstalleerd in mijn CR-20.

[Christoxz]

mutsje schreef op donderdag 1 oktober 2020 @ 10:14:
Wel een meer geavanceerde sensor maar zou je het niet zo moeten proggen dat die helemaal stopt? Nu blijft de hotend toch op termperatuur etc?

Uit mijn hoofd kan je zelf instellen welke commandos er getriggered moeten worden bij een runout trigger doormiddel van gcodes.
