Heb het jou nog niks beter zien doen.....:
[...]
Tsja, ieder zijn vakgebied
Maar dat komt vast nog
1 PVoutput . Dongen NB
:strip_icc():strip_exif()/u/167062/1777paard.jpg?f=community)
Eigenlijk wel, maar dat is deels het gevoel van humor hier
Sinds de 2 dagen regel reageer ik hier niet meer
:strip_icc():strip_exif()/u/797645/crop57fa1a482def0.jpeg?f=community)
Zoals @Ep Woody ook al aangaf, 100% WAR draaien en altijd een goede binnentemperatuur hebben is onmogelijk. Er zal altijd enige correctie plaatst moeten vinden op basis van ruimte temperatuur, of dat dan is door compensatie of uitschakeling kan beide, maar zonder ga je vroeg of laat de bietenbrug op.
Weersinvloeden zoals wind en zoninstraling hebben gewoonweg invloed op het binnenklimaat, bij een woning met relatief slechte kierdichtheid zal wind een aanzienlijke factor zijn, en bij een woning met zeer goede isolatie zal de invloed van de zon zwaar meewegen. Of als je simpelweg veel glas oppervlakte hebt, stel jezelf een windstille zonnige dag voor met een buitentemperatuur van -10, of diezelfde dag met een temperatuur van -10 met zware bewolking, veel wind en sneeuwval. Dan ga je niet met alleen een stooklijn een prettig binnenklimaat realiseren.
Ik zie veel vragen voorbij komen, misschien is dat ook iets om op te nemen in de TS @Dylantje2 ? Wat uitgangspunten om voor de leek inzichtelijk te maken waarvandaan te starten met het instellen van de stooklijn, en wat compensatie op basis van ruimtetemperatuur doet, en waarvoor dat is
3300Wp Zuid Growatt 3000s / 3300Wp West Growatt 3000s / 1440Wp zuid Growatt 1500s / / 3x18HP, Zuid, 400L Buffervat
Speciale verzoeken heb ik niet, gewoon simpel en eenvoudig overzicht van opgenomen vermogen.:
[...]
Doe maar een verzoek en ik zal het integreren
Het dashboard wat je hier paar weken geleden liet zien was niet te lezen op een telefoon
1 PVoutput . Dongen NB
:strip_icc():strip_exif()/u/45575/crop5eabccf00c955_cropped.jpeg?f=community)
Welkom
Ik denk dat je met de 16kW wel 1 van de grotere machines heb staan.
Als ik naar je plaatje kijk, valt me op dat de verhouding maandag/donderdag veel hoger is dan bij mij.
Maandag is bij jou 2.3x meer verbruik dan donderdag bij mij 1.4x
Is dit de panasonic of echte meter ?
Pana WC12H9E8 / 1000L
Het is even geleden dat ik hem gebruikt heb dus mogelijk zijn er dingen verandert. Je kan het beste even browser starten, F12 drukken en dan de Panasonic pagina openen (zoals ook in het plaatje op github). Als je dan in de inspector zoekt op die code dan vind je denk ik de vertaling.:
Hopelijk hier iemand dit dit weet...
Ik gebruik de Node-RED toepassing van zwartevogel.
https://github.com/zwartevogel/Panasonic-Aquarea-NodeRed
Die haalt ook de bediening/status/modus binnen en zet die op een mqtt topic. Echter, dat bestaat uit 2 waardes die ik niet snap of kan vertalen naar bijvoorbeeld of de unit aan/uit staat of wat het verder kan betekenen:
code:
Dit komt dus van de api call naar de cloud, in de volgende velden:
code:
Wat is bediening en wat is modus, en vooral hoe haal ik daaruit of de wp aan/uit staat enzo?
Komt iemand bv die function-status-text-0xx velden bekend voor? Google helpt me er niet mee, maar het zou toch ERGENS bekend moeten zijn waarop bv zwartevogel dit heeft gebouwd?
Deze https://github.com/lsochanowski/Aquarea2mqtt/ gebruikt die velden ook:
code:
Maar ook daar wordt de waarde gewoon 1:1 doorgegeven als dus bv 2006-0310 en 2006-0339.
EDIT: @Lurge ?
Hopelijk helpt dat.
:strip_icc():strip_exif()/u/214605/crop5db1350c03392_cropped.jpeg?f=community)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Wat ik net type...:
[...]
Zoals @Ep Woody ook al aangaf, 100% WAR draaien en altijd een goede binnentemperatuur hebben is onmogelijk. Er zal altijd enige correctie plaatst moeten vinden op basis van ruimte temperatuur, of dat dan is door compensatie of uitschakeling kan beide, maar zonder ga je vroeg of laat de bietenbrug op.
Weersinvloeden zoals wind en zoninstraling hebben gewoonweg invloed op het binnenklimaat, bij een woning met relatief slechte kierdichtheid zal wind een aanzienlijke factor zijn, en bij een woning met zeer goede isolatie zal de invloed van de zon zwaar meewegen. Of als je simpelweg veel glas oppervlakte hebt, stel jezelf een windstille zonnige dag voor met een buitentemperatuur van -10, of diezelfde dag met een temperatuur van -10 met zware bewolking, veel wind en sneeuwval. Dan ga je niet met alleen een stooklijn een prettig binnenklimaat realiseren.
Ik zie veel vragen voorbij komen, misschien is dat ook iets om op te nemen in de TS @Dylantje2 ? Wat uitgangspunten om voor de leek inzichtelijk te maken waarvandaan te starten met het instellen van de stooklijn, en wat compensatie op basis van ruimtetemperatuur doet, en waarvoor dat is
Sommige dingen horen hier gewoon niet thuis..
Het doel van TS is niet voor elke leek een oplossing aan te kaarten. daar is zoveel op het www over te vinden.
JE hebt iets, en dat wil je hier en daar tweaken..
En of je hebt iets icm de H of J of e F en je wilt iets aanpassen dan hulp vragen.
Je heb een PAN en zou graag
De pana heeft een fout code en..
De pana en je systeem stuitert, wat zou je dan kunnen doen..
GEEN WIKI
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
En toen had je toch gelijk
Ik had mijn logs aangepast zodat hij alleen veranderingen opslaat in de database. Zolang een waarde onveranderd blijft, interpoleert hij gewoon die oude waarde door. Dat scheelt gigantisch in het aantal meetpunten. Nu werkt dat voor alle gegevens behalve de Wh telling
Die Wh telling telde dus veel te weinig punten waardoor ook mijn verbruik aanzienlijk werd onderschat. De nieuwe manier van meten heb ik inmiddels voor de Wh telling weer uitgezet. De missende gegevens heb ik vrij goed weer kunnen invulling met een beetje simpele statistiek.
Ik weet namelijk wat mijn sluipverbruik 's nachts is geweest (~ 60Wh per kwartier). In mijn grafieken zit ook het netto verbruik van die dag per kwartier. Als de WP dus 's nachts aan is geweest, dan moet het totale verbruik overeenkomen met een WP + sluipverbruik waarde. Dat klopt nu weer aardig goed voor de periode dat ik verkeerd gegevens verzamelde.
Sinds de 2 dagen regel reageer ik hier niet meer
Ja vervelend he, bij onze moderator gaat het ook vaak mis. Ik wil gewoon een losse kWh meter zien in eenvoudige grafieken of tabellen. Dat zegt prima hoe een wp draait:
[...]
En toen had je toch gelijk
Ik had mijn logs aangepast zodat hij alleen veranderingen opslaat in de database. Zolang een waarde onveranderd blijft, interpoleert hij gewoon die oude waarde door. Dat scheelt gigantisch in het aantal meetpunten. Nu werkt dat voor alle gegevens behalve de Wh telling
Die Wh telling telde dus veel te weinig punten waardoor ook mijn verbruik aanzienlijk werd onderschat. De nieuwe manier van meten heb ik inmiddels voor de Wh telling weer uitgezet. De missende gegevens heb ik vrij goed weer kunnen invulling met een beetje simpele statistiek.
Ik weet namelijk wat mijn sluipverbruik 's nachts is geweest (~ 60Wh per kwartier). In mijn grafieken zit ook het netto verbruik van die dag per kwartier. Als de WP dus 's nachts aan is geweest, dan moet het totale verbruik overeenkomen met een WP + sluipverbruik waarde. Dat klopt nu weer aardig goed voor de periode dat ik verkeerd gegevens verzamelde.
1 PVoutput . Dongen NB
Thanks, ik kom dan wel die function-status-text-005 tegen, maar op de pagina is het dan gewoon "On":
:fill(white):strip_exif()/f/image/kQGyrgDhoKSjY3mFYZquOBdB.png?f=user_large)
Terwijl in de API call er een "2006-0310" terugkomt.
Ik snap dus eerlijk gezegd nog steeds niet hoe die "On" te halen is uit "2006-0310"?
Hopelijk kan je me nog iets verder op weg helpen om zoiets uit te pluizen. Als ik het eenmaal snap dan kan ik er ook de andere velden uit filteren voor verdere uitbreiding.
EDIT: zoekend door alle .js functions kan ik ook nog niets vinden wat 2006-0310 zou moeten vertalen naar "On" ofzo.
[ Voor 4% gewijzigd door sjimmie op 04-12-2020 21:23 ]
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Waarbij je lijkt te suggeren dat die gratis sample er max. 1 is, maar je mag er max. 4 aanvragen
Of het daar nog minder netjes mee wordt is een tweede
Sinds de 2 dagen regel reageer ik hier niet meer
je hebt ook nog de par variant dus nog 4:
[...]
Waarbij je lijkt te suggeren dat die gratis sample er max. 1 is, maar je mag er max. 4 aanvragen
En dan kom je in stap twee, namelijk het invullen van een compleet formulier Civil End User Statement. Heb jij dat gedaan? Daar voel ik namelijk weinig voor. Dan koop ik ze liever gewoon bij Reichelt o.i.d.:
[...]
je hebt ook nog de par variant dus nog 4
Sinds de 2 dagen regel reageer ik hier niet meer
/u/1375664/crop62fde419593e4_cropped.png?f=community)
Eerste deel over meer opgewekt vermogen in je woning helemaal eens, ik begrijp die vergelijking ook niet helemaal maar dat zal wel aan mij liggen. Net als de kreet de energiemaatschappij berekend geen COP.... ja duh logisch maar je COP bepaalt hoeveel je factuur van de energiemaatschappij je werkelijk aan warmte heeft opgeleverd 🙈:
[...]
Dit is een oneindige discussie, maar je voorbeeld is wel heel grof, situatie 1: 900kWh opgewekt; situatie 2: 1600kWh opgewekt. Het kan niet dat het bij situatie 1 en 2 even warm is in huis.
Ik merk dat de pana onder de 3-5 graden hier niet meer aan hoeft, de netto output is dan zodanig laag.
Een opgenonen vermogen van 1200 watt en dan een zogenaamde COP van 2 geeft maar 2400 watt.
2400 watt afgegeven vermogen is bij mij een mooie waarde als het ~5-7 graden buiten is om op te warmen.
Dan zakt de pana ook terug naar 600watt x cop 4 = 2400watt (heeft uiteraard met de afgifte binnen te maken).
Heb binnen dan ook helemaal niks voorbereid voor de warmtepomp, daar niet van, toch een comfortable 20-21 in de woonkamer met water van 33graden.
Wel een mooie besparing van minstens 30% als het buiten boven de 5 graden is; COP >3,6.
Opgenomen verbruik is circa 20kWh per dag, blij dat ik dat niet helemaal met gas hoef te doen.
Maar dit weekend ga ik zeker de hybride proberen, want het gedrag van de pana laat bij mij iig nog wel wat te wensen over in de nacht.
Wel steeds meer op zoek naar die airleaf voor in de keuken en daar de T11 vervangen.
Tweede deel wat je noemt over niet rendabele situatie en cop van 2 volg ik je ff niet? Heb hier een potentieel hybride systeem maar nog geen moment aan getwijfeld om gas ipv stroom te gaan verbruiken. Ik kom bij far niet in de buurt van omslag punt (laten we zeggen 2,6COP)
Dus mijn vraag hoe meet jij je cop en wat is ta gemiddeld? Ik zit gemiddeld in november op 6,36 COP en TA van +-/ 25 en ben zeer benieuwd naar december 😋
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Iemand met een flow meter die iets kan checken. Ik blijf me verbazen

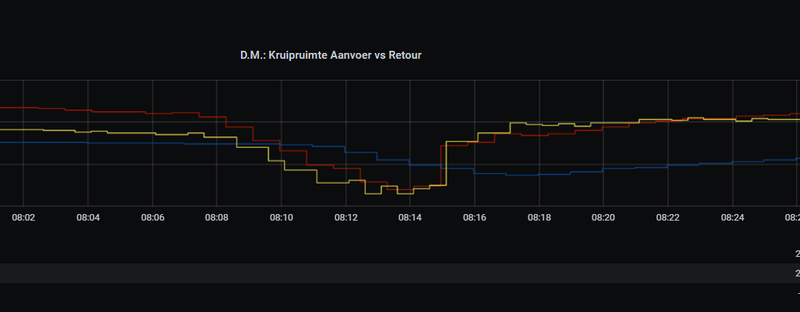

/f/image/NpakSValvMVzC3892CaV7QZw.png?f=fotoalbum_large)
Deze ligt 6m van de wp vandaan.
En deze:
10m
:fill(white):strip_exif()/f/image/zq7ylTj0ZoNEe3apmdDxbvMP.png?f=user_large)
Ik blijf me afvragen hoe deze extreme verschillen binnen 5 minuten er kunnen zijn.
Deze ligt 6m van de wp In de aanvoer 10 graden verschil binnen paar minuten.
Als de wp normaal uit gaat zie je aanvoer en retour mooi gelijk teruglopen.
Nu zie je de aanvoer naar beneden knallen en de retour ff doorlopen.
Als de aanvoer weer gaat verwarmen loopt de retour achter...
Ik weet dat ik een eigenwijze heb.
Maar dit kan toch bijna niet anders dan hij warm water pakt voor de DF?
:fill(white):strip_exif()/f/image/NpakSValvMVzC3892CaV7QZw.png?f=user_large)
Deze ligt 6m van de wp vandaan.
En deze:
10m
Ik blijf me afvragen hoe deze extreme verschillen binnen 5 minuten er kunnen zijn.
Deze ligt 6m van de wp In de aanvoer 10 graden verschil binnen paar minuten.
Als de wp normaal uit gaat zie je aanvoer en retour mooi gelijk teruglopen.
Nu zie je de aanvoer naar beneden knallen en de retour ff doorlopen.
Als de aanvoer weer gaat verwarmen loopt de retour achter...
Ik weet dat ik een eigenwijze heb.
Maar dit kan toch bijna niet anders dan hij warm water pakt voor de DF?
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
/u/668766/crop5dc1e9cc6e7c4_cropped.png?f=community)
Hola,
ik ben even de kluts kwijt met het gedrag van mijn wp.
Afgelopen 2 maanden heeft mijn 5h netjes gedaan wat ie moest doen. Ook mooie waardes qua verbruik.
Nu het onder de 7 graden is, gedraagt ie zich vreemd.
Op dit moment, buiten temp 6 graden. Ik draai op WAR 34 - 29 , delta T 2 . Op dit moment TA 32 , TR31 , echter hij zit te blazen op 62 Hz en een verbruik rond de 1000 watt (gemeten). . Waarom heeft de wp het nu zo moeilijk om 1 graag te verwarmen bij een acceptabele Tb van 5 graden. ( geen regen). Terwijl boven de Tb7 hij kabelt rond de 25 - 33 Hz.
Tijd om de temp sensoren eens te gaan ijken*? Is de dT te klein?
*update de andere eiken
ik ben even de kluts kwijt met het gedrag van mijn wp.
Afgelopen 2 maanden heeft mijn 5h netjes gedaan wat ie moest doen. Ook mooie waardes qua verbruik.
Nu het onder de 7 graden is, gedraagt ie zich vreemd.
Op dit moment, buiten temp 6 graden. Ik draai op WAR 34 - 29 , delta T 2 . Op dit moment TA 32 , TR31 , echter hij zit te blazen op 62 Hz en een verbruik rond de 1000 watt (gemeten). . Waarom heeft de wp het nu zo moeilijk om 1 graag te verwarmen bij een acceptabele Tb van 5 graden. ( geen regen). Terwijl boven de Tb7 hij kabelt rond de 25 - 33 Hz.
Tijd om de temp sensoren eens te gaan ijken*? Is de dT te klein?
*update de andere eiken
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
Even voorzichtig informeren naar de opstelling van je Wp? Er zijn hier ernstige problemen met WP’s in omkastingen gemeld i.v.m de Tb sensor die in de koude lucht ijskoude waarden gaven met blazen tot gevolg.:
Hola,
ik ben even de kluts kwijt met het gedrag van mijn wp.
Afgelopen 2 maanden heeft mijn 5h netjes gedaan wat ie moest doen. Ook mooie waardes qua verbruik.
Nu het onder de 7 graden is, gedraagt ie zich vreemd.
Op dit moment, buiten temp 6 graden. Ik draai op WAR 34 - 29 , delta T 2 . Op dit moment TA 32 , TR31 , echter hij zit te blazen op 62 Hz en een verbruik rond de 1000 watt (gemeten). . Waarom heeft de wp het nu zo moeilijk om 1 graag te verwarmen bij een acceptabele Tb van 5 graden. ( geen regen). Terwijl boven de Tb7 hij kabelt rond de 25 - 33 Hz.
Tijd om de temp sensoren eens te gaan ijken*? Is de dT te klein?
*update de andere eiken
Of heb je het gewoon over een defrost?
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Wat is het topic in heishamon?
Ik vind het ook wel vreemd dat hij bij niet zichtbaar wordt in de Kwh teller vanaf de heismon
In de status staat hij ook uit.
Maar hij zou van de week er toch eigenlijk bij gesprongen moeten zijn..
Hij heeft wel wat gedaan [ de negative is omdat ik domoticz sensor had aangepast ]
/f/image/mAAyjfHWhREfSaLXcXiUiy6w.png?f=fotoalbum_large)
En de HM:
/f/image/JolGcuUzS46vEA0DsprOeKB3.png?f=fotoalbum_large)
Of heeft hij zonder gewerkt?
Mijn zwartevogel NR :
Zijn eigenlijk alleen maar status sensoren die erin zitten
Ik vind het ook wel vreemd dat hij bij niet zichtbaar wordt in de Kwh teller vanaf de heismon
In de status staat hij ook uit.
Maar hij zou van de week er toch eigenlijk bij gesprongen moeten zijn..
Hij heeft wel wat gedaan [ de negative is omdat ik domoticz sensor had aangepast ]
:fill(white):strip_exif()/f/image/mAAyjfHWhREfSaLXcXiUiy6w.png?f=user_large)
En de HM:
:fill(white):strip_exif()/f/image/JolGcuUzS46vEA0DsprOeKB3.png?f=user_large)
Of heeft hij zonder gewerkt?
Mijn zwartevogel NR :
code:
1
2
3
| ["Room_Heater_State",12938], // TOP59 / WP: BHeater Toestaan ST [ NR ] -- Light/Switch
["Internal_Heater_State",12587], // TOP60 / WP: InternalHeater ST [ NR ] -- Light/Switch
["External_Heater_State", 12957], // TOP61 / WP: ExternalHeater ST [ NR ] -- Light/Switch |
Zijn eigenlijk alleen maar status sensoren die erin zitten
[ Voor 19% gewijzigd door Dylantje2 op 05-12-2020 20:41 ]
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Waterrichting blijft ongewijzigd. Bij de DF fungeren de vloer/radiatoren als warmtebuffer en de condensor van de WP als een radiator. Als de water temperatuur in de retourleiding naar de WP <28 graden is schakelt de BH bij. De retourleiding is eigenlijk de Ta leiding bij een DF.
De 28 graden is een vaste waarde en niet wijzigbaar. Halverwege de nacht komt de Tr > 27 graden en blijft de DH uit. Grafiek is totaal verbruik slimme meter.

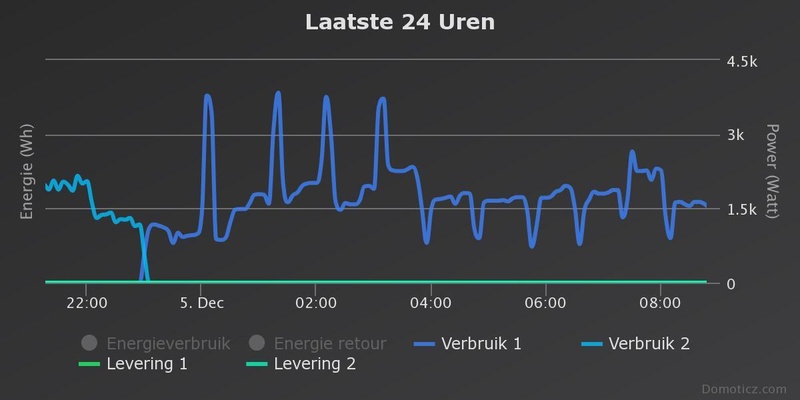

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jgf1Sf6hQlVVcZmeY6A0o6Uq.jpg?f=user_large)
[ Voor 19% gewijzigd door pleio65 op 05-12-2020 22:00 ]
Gasloos. Mitsubishi scr-m60v-200d-set. Zonnepanelen 5760wp. Marstek Venus E 5,12 KWh.
Misschien heb ik een 'slechte sensoren' pana, of is er toch iets mis gegaan gezien ik hem op zijn zij geleverd had gekregen.
Cijfers van afgelopen 7 dagen, daar vind ik al een vreemde afwijking. Ik heb de pulsenteller helaas nog niet goed werken dus moet af gaan van de cijfers van greenchoice. Op deze meterkast draait alleen een CCTV en af en toe wat lampen (om te lopen), dus betrouwbaar zat.
Die energiemeting klopt dus gewoon niet.
Daarnaast is mijn cop dan erg laag vergeleken met jou (andere water temp, kom ik zo op terug).
Maar ik denk dat de cop wel enigszins realistisch is.
Ik heb afgelopen week dan ook gerekend met opgenomen energie greenchoice * cop pana = vergelijkbaar aantal m3 gas. En draai deze week dan ook weer op gas om te meten.
Uiteindelijk wint de WP het wel denk ik, mits geen defrost, want ik hoor geen CV geluiden meer in huis + 0 kans op brand of giftig gas, en permanent warme badkamer en keuken.
Alleen onder de 3 graden is de wp bij mij gewoon nutteloos op het moment (wist ik al, te kleine wp, te groot huis, te weinig LT afgifte).
Als ik zelf de COP in de gaten houd met de heishamon kom ik amper boven de 2,5 en 3,0 uit. En de pana geeft 3+ aan de gehele week.
Heb nog even geen influx db en grafana e.d. aan het werk, dus is niet helemaal lekker te zien, moest wat andere prioriteiten in het huis uitvoeren
.
Dit is vanaf zaterdag 28-11 tot gisteren 17:00.
Alleen is allemaal niet heel duidelijk, dus heb een wat kleiner stukje er uit gepakt.
Dit is wat beter te zien met de rare COP defrosts in het begin er uit.
De groene lijn in COP = 3,0 (niet goed te zien)
30-11 tot gisteren 17:00. WP is permanent aangeweest op WAR (omgedraaid, een dalende aanvoer bij dalende buitentemp).
Geen defrost gehad (door de omgekeerd WAR denk ik zelf). Wel een continu afgegeven vermogen zoals te zien is.
Vlakke lijn, opgenomen vermogen is 1000 watt en zakt soms terug naar 800. (komt ook in de buurt van de 20-24 kWh per dag.
Een Ta van 25 ga ik natuurlijk nooit halen.
Als ik zo naar de grafiek kijk heeft het niet heel veel zin om overdag meer te 'stoken'. Mijn WP heeft een balans van 3kW o.i.d.
Daarvan weet ik alleen nog niet of dit zijn max is, er is een tijd Ta=40 gevraagd, maar dat heeft die nooit gehaald en hij is ook niet naar meer dan 1200w opgenomen vermogen gegaan. Volgens de specs moet hij toch wel 4,7kW leveren bij Ta=35 en tb=2 graden...
Conclusie is dus gewoon dat ik mijn Ta naar beneden moet brengen
.Dit is trouwens niet allemaal heel persoonlijk op jou gericht hoor
.Om af te sluiten, iets over de aanvoer en retour sensor van de Pana.
Nu heb ik dus vandaag teruggeschakeld op de CV en zie ik onderstaande grafiek.
Mijn WP werkt helaas als bypass voor de CV, geen probleem zit een kraan tussen, nu dicht.
De WP krijgt de CV trouwens niet doorgeduwd, zal met de permanente magneetmotor te maken hebben denk ik.
MAar wat mij nu stoort, de Ta en Tr worden niet gelijk aan elkaar (en toch stopt de CV, gaat pendelen
).Ik had op zijn minst verwacht dat ze ooit (met enige vertraging) wel op elkaar zouden gaan liggen.
Er zit 2x25 meter leiding tussen de WP en de CV, dus de WP moet echt wel helemaal doorgestroomd zijn voordat de CV weer af slaat.
Het enige wat ik mij kan bedenken is dat de WP warmte af staat aan de warmtewisselaar
.(de 'high pressure' lijkt wel iets te wiebelen als de CV aan staat en strak te zijn al de CV uit staat, maar dat is dan een beste verlies van 1-2 graden).
p.s. weet iemand wat de lpm temperature sensor is ?
Absoluut relatief, relatief absoluut.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Uitgebreide reactie, en ik vat hem zeker niet persoonlijk op hoor. 😋:
[...]
Misschien heb ik een 'slechte sensoren' pana, of is er toch iets mis gegaan gezien ik hem op zijn zij geleverd had gekregen.
Cijfers van afgelopen 7 dagen, daar vind ik al een vreemde afwijking. Ik heb de pulsenteller helaas nog niet goed werken dus moet af gaan van de cijfers van greenchoice. Op deze meterkast draait alleen een CCTV en af en toe wat lampen (om te lopen), dus betrouwbaar zat.
[Afbeelding]
Die energiemeting klopt dus gewoon niet.
Daarnaast is mijn cop dan erg laag vergeleken met jou (andere water temp, kom ik zo op terug).
Maar ik denk dat de cop wel enigszins realistisch is.
Ik heb afgelopen week dan ook gerekend met opgenomen energie greenchoice * cop pana = vergelijkbaar aantal m3 gas. En draai deze week dan ook weer op gas om te meten.
Uiteindelijk wint de WP het wel denk ik, mits geen defrost, want ik hoor geen CV geluiden meer in huis + 0 kans op brand of giftig gas, en permanent warme badkamer en keuken.
Alleen onder de 3 graden is de wp bij mij gewoon nutteloos op het moment (wist ik al, te kleine wp, te groot huis, te weinig LT afgifte).
[...]
Als ik zelf de COP in de gaten houd met de heishamon kom ik amper boven de 2,5 en 3,0 uit. En de pana geeft 3+ aan de gehele week.
Heb nog even geen influx db en grafana e.d. aan het werk, dus is niet helemaal lekker te zien, moest wat andere prioriteiten in het huis uitvoeren
[Afbeelding]
Dit is vanaf zaterdag 28-11 tot gisteren 17:00.
Alleen is allemaal niet heel duidelijk, dus heb een wat kleiner stukje er uit gepakt.
[Afbeelding]
Dit is wat beter te zien met de rare COP defrosts in het begin er uit.
De groene lijn in COP = 3,0 (niet goed te zien)
30-11 tot gisteren 17:00. WP is permanent aangeweest op WAR (omgedraaid, een dalende aanvoer bij dalende buitentemp).
Geen defrost gehad (door de omgekeerd WAR denk ik zelf). Wel een continu afgegeven vermogen zoals te zien is.
Vlakke lijn, opgenomen vermogen is 1000 watt en zakt soms terug naar 800. (komt ook in de buurt van de 20-24 kWh per dag.
Een Ta van 25 ga ik natuurlijk nooit halen.
Als ik zo naar de grafiek kijk heeft het niet heel veel zin om overdag meer te 'stoken'. Mijn WP heeft een balans van 3kW o.i.d.
Daarvan weet ik alleen nog niet of dit zijn max is, er is een tijd Ta=40 gevraagd, maar dat heeft die nooit gehaald en hij is ook niet naar meer dan 1200w opgenomen vermogen gegaan. Volgens de specs moet hij toch wel 4,7kW leveren bij Ta=35 en tb=2 graden...
Conclusie is dus gewoon dat ik mijn Ta naar beneden moet brengen
Dit is trouwens niet allemaal heel persoonlijk op jou gericht hoor
[...]
Om af te sluiten, iets over de aanvoer en retour sensor van de Pana.
Nu heb ik dus vandaag teruggeschakeld op de CV en zie ik onderstaande grafiek.
Mijn WP werkt helaas als bypass voor de CV, geen probleem zit een kraan tussen, nu dicht.
De WP krijgt de CV trouwens niet doorgeduwd, zal met de permanente magneetmotor te maken hebben denk ik.
MAar wat mij nu stoort, de Ta en Tr worden niet gelijk aan elkaar (en toch stopt de CV, gaat pendelen
Ik had op zijn minst verwacht dat ze ooit (met enige vertraging) wel op elkaar zouden gaan liggen.
Er zit 2x25 meter leiding tussen de WP en de CV, dus de WP moet echt wel helemaal doorgestroomd zijn voordat de CV weer af slaat.
Het enige wat ik mij kan bedenken is dat de WP warmte af staat aan de warmtewisselaar
(de 'high pressure' lijkt wel iets te wiebelen als de CV aan staat en strak te zijn al de CV uit staat, maar dat is dan een beste verlies van 1-2 graden).
[Afbeelding]
p.s. weet iemand wat de lpm temperature sensor is ?
Het zou kunnen dat COP te maken heeft met je hoge TA maar heb nog niet helemaal scherp hoe jij die berekent.
In de eerste afbeelding heb je het over dE (0) waarstaat dit voor?
En verbruik greenchoice is je totaal energie verbruik? Moet je wel ander sluipverbruik eraf halen?
Verbruik pana (2) kan je wel weghalen of je moet met s0 meten maar anders met cloud of van display is waardeloos.
Net als COP pana (3) als dit van display of cloud afhaalt zegt helaas niks, zie hier wel eens COP van 20+ op display 🙈🙈
Opgewekt vermogen daarentegen is wel redelijk nauwkeurig. Als je opgewekt vermogen van Pana deelt door werkelijk verbruik (gemeten met een kwh meter) dan krijg je een redelijk klopende COP
Of is dit je allemaal al helder en bereken jij hem ook zo?
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Zondag / Maandag was de eerste keer dat me opviel dat de wp het moeilijker had en ook wat defrosts. Maar omdat andere ook melde dat er "veel" defrost waren en ik het nog wel vond mee vallen (4 stuks) heb ik het als normaal beschouwd. Echter vandaag vond ik het toch wel vreemd dat de wp 1 graad aan temp moet toevoegen tussen TR en TA en daar dus 62hz voor nodig heeft gehad bij Tb 6 voor zeker 2 uur ( laaste defrost was rond 10 uur dus dat kon het ook niet zijn, terwijl dit dit gekke gedrag tussen 3 en 5 's middags was). Daarna de TA sensor een graad hoger gezet en sindsdien draait ie weer normaal tussen 28 - 35 Hz om 2 graden toe te voegen, terwijl nu Tb 3 graden is. Dat vind ik mooi. Dus morgen maar eens goed gaan ijken.
:fill(white):strip_exif()/f/image/dnEVcWC7Dx6qTsvLbY9dt8Hj.png?f=user_large)
De 4way valve doet de truc. Pomp blijft dezelfde kant op draaien.
Gasloos sinds 10-03-2019. Panasonic 5Kw monoblok. panelen:2760 Wp ZZO en 2650 Wp zuid.
Durf te vragen over defrost.
Ik heb vanaf gisteravond 21:30 tot en met nu 08:00 al 7 DF te pakken terwijl systeem rustig loopt (ben nu 24/7 aan het draaien en meten tot en met komende dinsdag)
Compressor gemiddeld 35hz
TA rond 25
Bt rond -1/-2
Dt rond 3
De twee vragen:
-is dit normaal / hebben andere dit aantal ook?
-zijn er met Panasonic 5kw J die kunnen zien dat ze minder DF hebben?
Ik overweeg na 1jaar systeem te flashen (H op marktplaats en een J eraan hangen)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/7PaCyMYIOdN6Bs0QZlAhAJbX.jpg?f=user_large)
Ik verwacht dat als de Tb weer boven 0 komt ze verder uitelkaar komen te liggen
Ik heb vanaf gisteravond 21:30 tot en met nu 08:00 al 7 DF te pakken terwijl systeem rustig loopt (ben nu 24/7 aan het draaien en meten tot en met komende dinsdag)
Compressor gemiddeld 35hz
TA rond 25
Bt rond -1/-2
Dt rond 3
De twee vragen:
-is dit normaal / hebben andere dit aantal ook?
-zijn er met Panasonic 5kw J die kunnen zien dat ze minder DF hebben?
Ik overweeg na 1jaar systeem te flashen (H op marktplaats en een J eraan hangen)
Ik verwacht dat als de Tb weer boven 0 komt ze verder uitelkaar komen te liggen
[ Voor 20% gewijzigd door ErikVers op 06-12-2020 08:05 ]
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
/u/252489/crop5a7acd4120056_cropped.png?f=community)
ZB: 60HP op 2x250L Orientatie: WZW 68°; Douche-WTW; PV: 18x QCell 6390Wp Noord/Zuid, APS QS1+YC600; WP: Panasonic 7kW J-gen ; Gasloos sinds 07-2020
/u/1016333/crop605879047228c.png?f=community)
Of je gaat zelf broodbakken. krijg je het huis ook wel mee warm, en dan als bonus lekkere broodjes bij de koffie. oven schotel of pizza in de avond, tosties, smiddags. super lekker dat cop 1 verwarmen
Haha wat breng je dat toch weer leuk....:
[...]
Of je gaat zelf broodbakken. krijg je het huis ook wel mee warm, en dan als bonus lekkere broodjes bij de koffie. oven schotel of pizza in de avond, tosties, smiddags. super lekker dat cop 1 verwarmen
1 PVoutput . Dongen NB
😋 als we een nieuwe J naar 17hz krijgen sta ik er voor open 🙈 maar gok dat als ik iets wil verkopen ik niet hier het moet aanbieden voor de beste opbrengst 😋
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Thermisch?
Toch zijn de specs veel rooskleuriger
[ Voor 46% gewijzigd door Wolly op 06-12-2020 10:34 ]
:strip_icc():strip_exif()/u/568410/crop580b34f3bb446_cropped.jpeg?f=community)
:fill(white):strip_exif()/f/image/QTUs1nEc6l1SfIlsa0ROsluo.png?f=user_large){kind=link}
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZgKYYMEND0bV4tcT9BlQ5x91.jpg?f=user_large){kind=link}
2x L/L MHI 35ZS-W, L/W Panasonic 5 kW WC05H3E5, ZB Q-Solar 380L 10m2 & OEG 150L 3kW, 3330/3470/2660Wp Zuid, Gasloos 2016, MG Cyberster GT, Waterluxe Duo 7, Bluetti 200Max + 2x B230, SigenStor 17kW+32kWh+11kW AC lader.
Tsja, ik zit daar al 3 graden boven met mijn Ta.
Die COP is vastgesteld door de qv * 998 * 4190 * dt / watt methode o.b.v. de sensoren van de WP zelf.
Sinds de 2 dagen regel reageer ik hier niet meer
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Jouw Ta zit volgens je grafieken op 37, dat is 2 graden boven de spec. Daarom vond ik jouw voorbeeld ook zo mooi, het is bijna exact gelijk
Real life:
Ta 37 @ Tb 1: COP 2.7
Fabrikant:
Ta 35 @ Tb 2: COP 3.57
Je Flow zit op 14l/min, dat is de perfecte flow hoeveelheid als ik het goed begrijp.
Zijn er nog andere variabelen die de COP zo negatief kunnen beinvloeden? Of spreekt de fabrikantopgaaf niet de waarheid
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Dat zij daadwerkelijk apparatuur in de afvoer en retour hebben gehad om dat goed te meten. Ik doe het met ongeijkte aanvoer/retour waardes voor een dT.:
[...]
Jouw Ta zit volgens je grafieken op 37, dat is 2 graden boven de spec. Daarom vond ik jouw voorbeeld ook zo mooi, het is bijna exact gelijk
Real life:
Ta 37 @ Tb 1: COP 2.7
Fabrikant:
Ta 35 @ Tb 2: COP 3.57
Je Flow zit op 14l/min, dat is de perfecte flow hoeveelheid als ik het goed begrijp.
Zijn er nog andere variabelen die de COP zo negatief kunnen beinvloeden? Of spreekt de fabrikantopgaaf niet de waarheid
Sinds de 2 dagen regel reageer ik hier niet meer
Nu we toch lekker over defrosts bezig zijn. Ik heb eigenlijk op mijn slimme meter altijd defrosts gezien met het verloop zoals in de eerste foto. Dit jaar zie ik voor het eerst defrosts zoals in de tweede foto. 80% is momenteel van het tweede type. De defrost start nu met een opgenomen vermogen van bijna nul (wat rest op de meter zijn andere apparaten) en eindigt met de piek zoals ik hem ken. Je kunt de grafieken bijna op elkaar leggen voor de laatste drie minuten. Komt dat omdat ik nu met een wat hogere Ta 24/7 draai en het ongeveer 6 minuten duurt voor het element wordt ingezet? Gaat bij mensen die de defrost helemaal kunnen draaien op warmte uit het systeem de Wp dan 10 minuten naar een verbruik van bijna 0 kWh?
:strip_exif()/f/image/ee7fVZCemE42P1GDznjBgFek.jpg?f=fotoalbum_large)
:strip_exif()/f/image/IUKfdfIujnuydhpguncGcrwV.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ee7fVZCemE42P1GDznjBgFek.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/IUKfdfIujnuydhpguncGcrwV.jpg?f=user_large)
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
Dit topic is gesloten.
