Pana WC12H9E8 / 1000L
Het hydraulisch vermogen van de pomp is flow * drukverschil. Als je niet ook het drukverschil meet, kun je uit het elektrisch vermogen niets afleiden over het rendement van de pomp. Laat staan over de stroomsoort
O ja, dit is moet niet opgevat worden als aanbeveling om ook drukverschilsensoren aan heishamon te knopen. Sommige dingen kun je gewoon googelen.
https://energyconsulting....ies/pompen/theorie_pompen
Daarom begreep ik je al niet
Maar hoe kom je dan zo laag met je primaire (WP) pomp ? Als ik hem op 9,5L zet (38W) krijg ik een H62 error
Mijn secondaire is ook +/- 15W inderdaad
Pana WC12H9E8 / 1000L
Heb je ergens weerstand in je leiding zitten?:
[...]
Daarom begreep ik je al niet
Maar hoe kom je dan zo laag met je primaire (WP) pomp ? Als ik hem op 9,5L zet (38W) krijg ik een H62 error
Mijn secondaire is ook +/- 15W inderdaad
Ik heb 28 mm met paar gebogen bochten en mijn flow is gewoon te hoog over het buffer vat, ik kom niet boven dt van vier, kan gewoon niet langzamer pompen
1 PVoutput . Dongen NB
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
Watt gegenereerd / watt verbruikt:
[...]
Wat ik wel al kan zeggen (en note to myself), de runs uit het dashboard
1. 29 oktober 6:30 Ta 37, flow 22L, dT 2
2. 27 oktober 14:30 Ta 38, flow 18L, dT 2
3. 24 oktober 0:30 Ta 38, flow 15L, dT 2
1. COP: 3.9
2. COP: 4.2
3. COP: 3.4
Sinds de 2 dagen regel reageer ik hier niet meer
:strip_icc():strip_exif()/u/152513/Bart-klein.jpg?f=community)
:strip_icc():strip_exif()/u/214605/crop5db1350c03392_cropped.jpeg?f=community)
Wat je hier uit op kunt maken...:
[...]
Wat heb je hier uitgerekend ? Ik heb ook mijn pompsnelheid en vermogen opgeschreven, maar hoe kan ik hier een conclusie uittrekken ?
[Afbeelding]
De pana vraagt 900L/uur je 10 liter is te weinig dus kan niet
De anderen geven een aardig meer verbruik..
Dus boven de 20 Liter waar hele oorlogen over gevochten zijn
verbruikt je wp best wat meer, 24/7 enz
Dan is het zo dat eerlijk moet meten AL je stroomverbruik ook daar je cop oid over.
Ik reken graaddagen over al mijn verbruik dus incl pomp enz enz
Dus trek je conclusies. Meer pomp vermogen kost je watt:-) En de vraag blijft waarom he..
De hex waardes zeggen niets over algemeen. dit is bij ieder systeem verschillend
@Ep Woody
Mijn systeem ff niet bekijken als serieus.
Badkamer en wc en slaapkamer van kids bijna klaar, dus weer aan het inregelen.[ radiatoren terug hangen vullen enz enz ]
En ik heb plekken waar ik lucht bizar slecht weg krijg grrr..
@reneeke1970
Lijkt of de hele exercitie weer opnieuw begint.
Jammer dat Hajeetje er niet meer in zit :-)
Dan waren de feiten en getallen weer om sommige oren gevolgen..
En zouden sommige met een H dezelfde settings hebben..
Ik was eigenwijs, maar de data analist wist het later ook zeker.
De H had andere settings dan de F.. En wss de J ook weer andere..
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Die 900 liter is een indicatie, de pana vraagt niets, geeft alleen in de data sheets aan dat bij 900liter per uur bij een deltaT van 5 er 5kW aan warmte geleverd wordt.
Je moet een goede balans vinden tussen flow en afgifte, ik draai nu met 7.3 liter per minuut en een gebruik van onder de 190 watt.
Dat heeft met je dashboard toch niets te maken? Die berekeningen en temperatuur opnames zijn zoals ze zijn.
Ik neem aan dat de kruipruimte thermometers nog voor de eerste afgifte zitten?
Tsjah, optimaliseren is van alle tijd en moet voor ieder systeem uniek...@reneeke1970
Lijkt of de hele exercitie weer opnieuw begint.
Jammer dat Hajeetje er niet meer in zit :-)
Dan waren de feiten en getallen weer om sommige oren gevolgen..
En zouden sommige met een H dezelfde settings hebben..
Ik was eigenwijs, maar de data analist wist het later ook zeker.
De H had andere settings dan de F.. En wss de J ook weer andere..
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Ik begin ook langzaam steeds meer te begrijpen waarom dit topic niet hernoemd had moeten worden naar een algemeen topic
Sinds de 2 dagen regel reageer ik hier niet meer
Dan zal ik mss ook nog eens krabben :-)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Er wordt regelmatig gesproken over een delta T van bijvoorbeeld 2°C. Is dit dan 2,00°C of kan dit tussen de 1,50 en 2,49 liggen. Dus 2 ± 0,5°C.
Het aantal significante cijfers heeft grote invloed op de berekende COP
Het aantal significante cijfers heeft grote invloed op de berekende COP
Ik vraag me ook af of je hier veel conclusies uit kunt trekken.:
[...]
Wat heb je hier uitgerekend ? Ik heb ook mijn pompsnelheid en vermogen opgeschreven, maar hoe kan ik hier een conclusie uittrekken ?
[Afbeelding]
Schrik best wel van de circulatiepomp vermogens die ik hier her en der voorbij zie komen.
Mijn 7kW H serie doet tijdens verwarmen graag 1200 L/h (volgens het typeplaatje).
In de praktijk zie ik dat ook (20L/min). Maximale pomsnelheid is niet begrenst.
Pomp draait met 20L/min continue op 1800 rpm en S0 verbruik is daarbij 21W (inclusief dus 8W niet-circulatiepomp).
Achteraf toch blij dat ik overal 32mm buis heb gelegd
All-Electric sinds 2018 | 7kW Panasonic Monoblock | 2x Marstek 5kWh thuisaccu | 11kWp PV
Dan kan ik wel een conclusie trekken...:
[...]
Pomp draait met 20L/min continue op 1800 rpm en S0 verbruik is daarbij 21W (inclusief dus 8W niet-circulatiepomp).
Achteraf toch blij dat ik overal 32mm buis heb gelegd
Ik heb ook 32mm buis en als ik hem op 21,5L/min zet heb ik een verbruik van 85W... 60W meer dan jou pomp.
Ik heb wel een 12kW H serie, kan daar nog iets anders in zitten ?
Pana WC12H9E8 / 1000L
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/476616/o.p-dibenzene-tweakers-70.jpg?f=community)
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
Kun je iets met de uitleg die ik hierboven heb geschreven?:
[...]
Wat heb je hier uitgerekend ? Ik heb ook mijn pompsnelheid en vermogen opgeschreven, maar hoe kan ik hier een conclusie uittrekken ?
[Afbeelding]
Je hebt gelijk, had iets duidelijker erbij kunnen zetten dat het ging om mijn systeem en dat voor ieder ander systeem andere optimale punten gelden.
Het effect van de temperaturen is (denk ik) niet van toepassing omdat dit gaat om de watersnelheid in verhouding tot de gemiddelde watertemperatuur. Dit werkt op dezelfde manier bij lage en hoge temperaturen. Misschien dat de verhouding Watt per graad iets anders is, maar dat kan ik lastig inschatten.
:fill(white):strip_exif()/f/image/euU9DOZc22UHT9cVbv1rY7v2.png?f=user_large)
Ter illustratie: Watertemperatuur opgenomen door mijn warmtemeter (wel binnen, na een x-aantal meter geisoleerde leiding) ten opzichte van het verbruik van de warmtepomp.
[ Voor 15% gewijzigd door Ep Woody op 30-10-2020 10:37 ]
Ik heb een vraag over een aparte kamerthermostaat op de G serie. Ik begrijp dat de de controller van de H ook als thermostaat kan fungeren, dit is bij de G serie niet het geval.
Nu staat mij wp op war, bg vloerverwarming en verdiepingen boven met ouderwetse radiatoren.
Maar ik merk dat hij dan maar blijft draaien terwijl het beneden al goed op temperatuur is (21c). Wat mij betreft mag de wp dan ook afslaan, de verwarming boven is eigenlijk niet nodig en puur om even het kille uit de lucht te halen.
Probleem is dus: wp blijft draaien en slaat niet af.
Nu dacht ik dit met een kamerthermostaat op te kunnen lossen? In de handleiding staat het volgende:
Maar 'praat' de panasonic nu gewoon via aan/uit tussen 9 en 11 of zit daar een opentherm protocol oid? Als het gewoon aan/uit is kan ik immers ook spelen met een relay en temperatuursensor via mijn home automation. Eigenlijk wil ik gewoon 9 en 11 aan elkaar knopen en dan verwacht ik dat hij gaat verwarmen, als ik 9 en 11 disconnect dat hij dan weer stopt?
Laatste vraag: Houd de pana wel de stooklijn aan als ik dit ga doen?
Nu staat mij wp op war, bg vloerverwarming en verdiepingen boven met ouderwetse radiatoren.
Maar ik merk dat hij dan maar blijft draaien terwijl het beneden al goed op temperatuur is (21c). Wat mij betreft mag de wp dan ook afslaan, de verwarming boven is eigenlijk niet nodig en puur om even het kille uit de lucht te halen.
Probleem is dus: wp blijft draaien en slaat niet af.
Nu dacht ik dit met een kamerthermostaat op te kunnen lossen? In de handleiding staat het volgende:
Maar 'praat' de panasonic nu gewoon via aan/uit tussen 9 en 11 of zit daar een opentherm protocol oid? Als het gewoon aan/uit is kan ik immers ook spelen met een relay en temperatuursensor via mijn home automation. Eigenlijk wil ik gewoon 9 en 11 aan elkaar knopen en dan verwacht ik dat hij gaat verwarmen, als ik 9 en 11 disconnect dat hij dan weer stopt?
Laatste vraag: Houd de pana wel de stooklijn aan als ik dit ga doen?
:fill(white):strip_exif()/f/image/4OJj0spZ4cAsIELMIH50hcz3.png?f=user_large)
Volgens mij moet je met een aan/uit thermostaat CN4 hebben. Als je WAR met externe thermostaat instelt, blijft de stooklijn werken.
Maar als je Wp met WAR nu niet afslaat, klopt je stooklijn niet. Je kunt overigens ook WAR met de pana thermostaat in de controller nemen om te beginnen en eventueel later een externe thermostaat kopen.
Hoe heb je het nu ingesteld??
[ Voor 5% gewijzigd door t.oswald op 30-10-2020 12:31 ]
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
Correct, ik bedoelde 9 en 12. Ik wil best testen maar ben niet bekend met de gevolgen als het toevallig wel opentherm oid zou zijn.
Met de external control schakel je de wp echt uit, dan is er dus ook geen vorstbeveiliging meer?
-10/36 10/27
Op welke Ta zou hij dan moeten afschakelen bij de huidige buitentemperatuur (16c)?

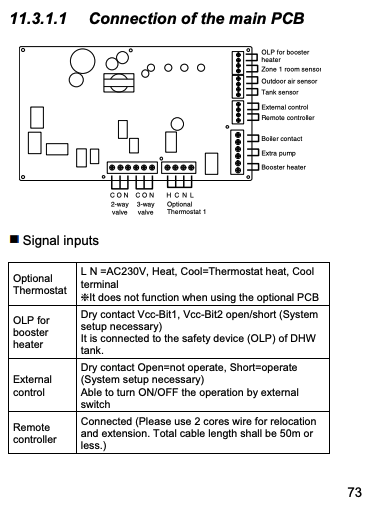

Volgens mij is het zelfs 230v die over die draden gaat, stroom van de warmtepomp af en een bruggetje tussen 9 en 12 maken.
Edit: Ja dus:
:fill(white):strip_exif()/f/image/oQMzROLVlPWEUBwsFrONNUz3.png?f=user_large)
[ Voor 20% gewijzigd door Ep Woody op 30-10-2020 13:17 ]
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
/u/668766/crop5dc1e9cc6e7c4_cropped.png?f=community)
Interessante berekeningen.
Ik vraag mij af hoe je de opgenomen vermogens van de waterpomp gemeten hebt? En op welke serie warmtepomp hebben deze betrekking?
Als ik kijk naar de technische gegevens van de H-serie, hebben de 5H, 7H en 9H, respectievelijk 31, 42 en 57 Watt DC motoren. Ik meen mij uit een ver verleden nog te herinneren dat opgegeven vermogens van een motor de maximale zijn. Als dat inderdaad zo is dan krijg je hele andere uitkomsten. Het is mij nog niet duidelijk.
Gasloos. Mitsubishi scr-m60v-200d-set. Zonnepanelen 5760wp. Marstek Venus E 5,12 KWh.
Het ligt meer voor de hand dat ik iets niet begrijp dan dat het aan de war ligt
Vanmiddag de wp handmatig aangezet, om 1830 weer handmatig uitgezet:
https://snapshot.raintank...iA5kss45CCu6fP4YPbFWEoN5d
Ben ik te ongeduldig en moet de wp langer lopen voordat hij afschakelt? Dan loop ik wel het risico om in de woonkamer (vloerverwarming) met tshirt en korte broek te moeten lopen, de temperatuur zit daar nu rond de 21 en dat is meer dan zat.
En waarom is er die knik om 1545?
:
[...]
Correct, ik bedoelde 9 en 12. Ik wil best testen maar ben niet bekend met de gevolgen als het toevallig wel opentherm oid zou zijn.
[...]
[Afbeelding]
Met de external control schakel je de wp echt uit, dan is er dus ook geen vorstbeveiliging meer?
[...]
-10/36 10/27
Op welke Ta zou hij dan moeten afschakelen bij de huidige buitentemperatuur (16c)?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/iK4LY1Oau4lbVsjwbNN7NhbE.jpg?f=user_large)
En die 24 is nu ook nog te hoog, vandaag hele dag met shift -1 gedraaid. Ging net... Alleen vanmorgen de airco een halfuurtje laten verwarmen. Is uiteraard maar een voorbeeld. Jouw lijn is veel hoger en steiler.
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
In het menu waar je de maximale flow kunt instellen kan je alleen de pomp inschakelen. Dan via S0 kWh meter of andere verbruiksmeter je verbruik bij de verschillende flows noteren.:
[...]
Interessante berekeningen.
Ik vraag mij af hoe je de opgenomen vermogens van de waterpomp gemeten hebt? En op welke serie warmtepomp hebben deze betrekking?
Als ik kijk naar de technische gegevens van de H-serie, hebben de 5H, 7H en 9H, respectievelijk 31, 42 en 57 Watt DC motoren. Ik meen mij uit een ver verleden nog te herinneren dat opgegeven vermogens van een motor de maximale zijn. Als dat inderdaad zo is dan krijg je hele andere uitkomsten. Het is mij nog niet duidelijk.
Ik denk dat de motoren die jij noemt die van de ventilator zijn. De pomp gaat makkelijk boven de 100 Watt.
Het benodigde vermogen bij een bepaalde flow is afhankelijk van de weerstand in je systeem en daarmee per systeem ook verschillend.
Als het te warm word, dan is je ta te hoog.:
[...]
Het ligt meer voor de hand dat ik iets niet begrijp dan dat het aan de war ligt
Vanmiddag de wp handmatig aangezet, om 1830 weer handmatig uitgezet:
https://snapshot.raintank...iA5kss45CCu6fP4YPbFWEoN5d
Ben ik te ongeduldig en moet de wp langer lopen voordat hij afschakelt? Dan loop ik wel het risico om in de woonkamer (vloerverwarming) met tshirt en korte broek te moeten lopen, de temperatuur zit daar nu rond de 21 en dat is meer dan zat.
En waarom is er die knik om 1545?
[...]
Die knik is een her berekening adhv buiten temp, waarschijnlijk stijgt die waardoor hij denkt oh ik moet lager gaan zitten.
Mijn gevoel zegt dat ie het per half uur opnieuw bekijkt.
1 PVoutput . Dongen NB
Krititsche vragen, dat is altijd goed.:
[...]
Interessante berekeningen.
Ik vraag mij af hoe je de opgenomen vermogens van de waterpomp gemeten hebt? En op welke serie warmtepomp hebben deze betrekking?
Als ik kijk naar de technische gegevens van de H-serie, hebben de 5H, 7H en 9H, respectievelijk 31, 42 en 57 Watt DC motoren. Ik meen mij uit een ver verleden nog te herinneren dat opgegeven vermogens van een motor de maximale zijn. Als dat inderdaad zo is dan krijg je hele andere uitkomsten. Het is mij nog niet duidelijk.

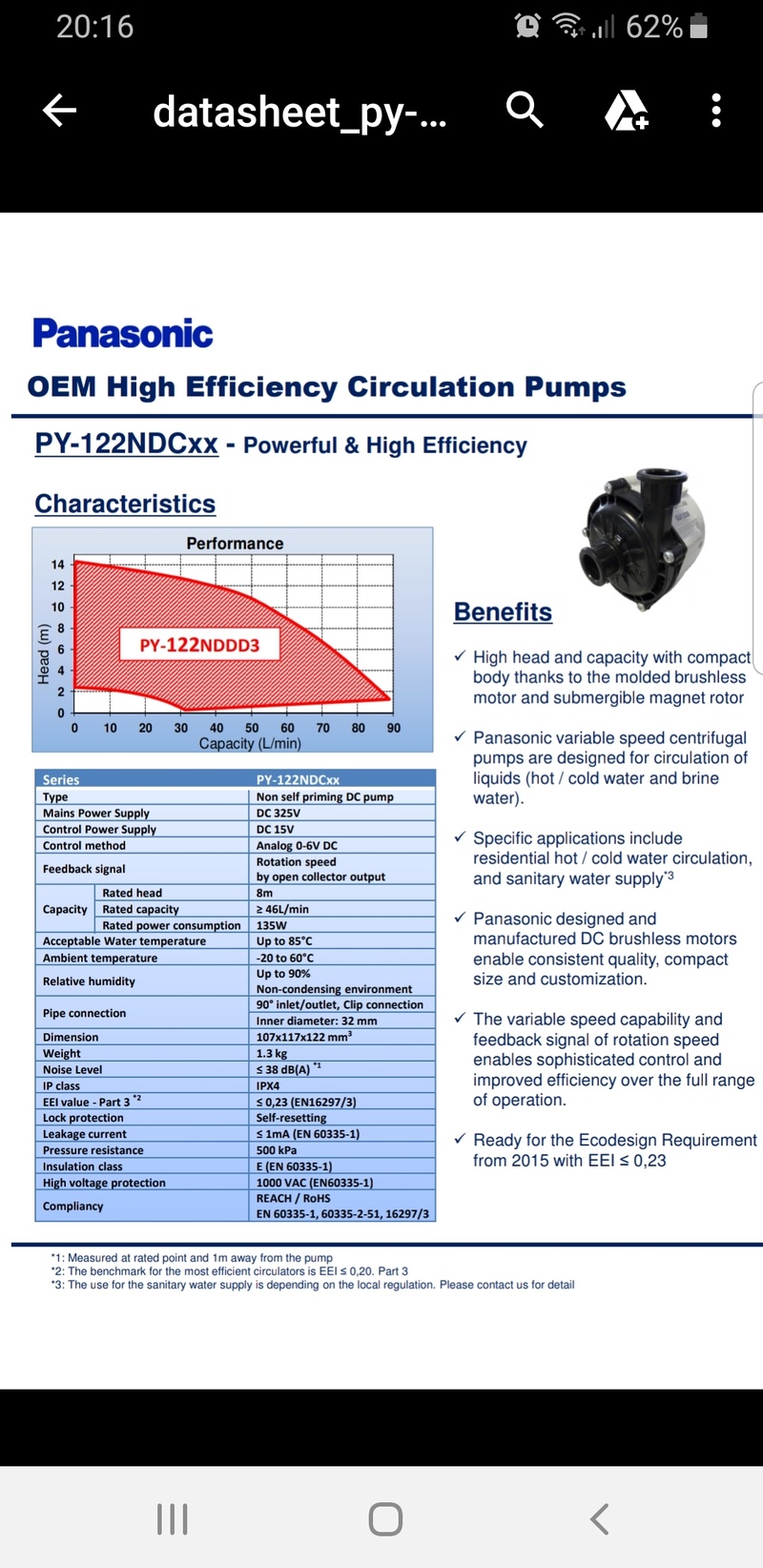

Dat van die DC motoren heb ik ook gezien, maar een motor heeft de vervelende eigenschap om meer vermogen te vragen als hij harder moet werken, cq de druk hoger wordt.
Wat ik en @Heronimo gedaan hebben is in het installateursmenu de pomp aan gezet. Dan draait er als het goed is verder niets, geen ventilator, geen compressor, niets. Mijn systeem heeft behoorlijk wat tegendruk, waardoor het niet vreemd is dat hij hard moet werken.
Motoren zijn van de waterpomp. Afbeelding is van de 5H.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/d8uYVx2BfyOF5gyRiyEYn40A.jpg?f=user_large)
Gasloos. Mitsubishi scr-m60v-200d-set. Zonnepanelen 5760wp. Marstek Venus E 5,12 KWh.
De G serie kan maar tot 25
Maar goede tip, ik zal hem op -10/35 10/25 zetten. Ben wel bevreesd dat mijn verdiepingsradiatoren dan helemaal geen merkbare afgifte zullen hebben maar daar ga ik van die zelfgebouwde boosterfans onder plaatsen.
Ja, als je die hoog wilt hebben, moet je beneden de buitendeur maar open zetten. Kan je de vloer ook lekker 30 graden maken, voelt ook prima aan de voeten.:
[...]
De G serie kan maar tot 25
[Afbeelding]
Maar goede tip, ik zal hem op 10/35 10/25 zetten. Ben wel bevreesd dat mijn verdiepingsradiatoren dan helemaal geen merkbare afgifte zullen hebben maar daar ga ik van die zelfgebouwde boosterfans onder plaatsen.
-10 35 vind ik nog veel te hoog, gezien je niet afslaan.
Of 2 zone’s maken.
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/T8MNaUgEXTDTZFAgcUuWAfoQ.jpg?f=user_large)
In de foto zie je bij mij -5 30 en 15 24, of met het tooltje wat beter zichtbaar wellicht
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/1quA9iqDXP41wN1Fxe4W9kec.jpg?f=user_large)
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
/u/1016333/crop605879047228c.png?f=community)
Naar aanleiding van het bereiken van Ts=30 of Tr=26 misschien? Of de buitentemperatuur. Je bedoelt met die grafiek toch niet dat de temperatuur voor de war uit OpenWeather komt?:
[...]
Het ligt meer voor de hand dat ik iets niet begrijp dan dat het aan de war ligt
Vanmiddag de wp handmatig aangezet, om 1830 weer handmatig uitgezet:
https://snapshot.raintank...iA5kss45CCu6fP4YPbFWEoN5d
Ben ik te ongeduldig en moet de wp langer lopen voordat hij afschakelt? Dan loop ik wel het risico om in de woonkamer (vloerverwarming) met tshirt en korte broek te moeten lopen, de temperatuur zit daar nu rond de 21 en dat is meer dan zat.
En waarom is er die knik om 1545?
[...]
Ik kan trouwens ook niet verklaren waarom de warmtepomp om 11:40 ineens aan ging of waarom voor die tijd Tr hoger was dan Ta en delta T toch positief. Handmatig aangezet?
Waarschijnlijk is bij de huidige buitentemperatuur een Ta van 30 graden te hoog, dus die zou je kunnen verzetten. Maar war is geen systeem dat je kamertemperatuur afhankelijk van de tijd van de dag perfect regelt. Je kunt het beter combineren met een intelligente kamerthermostaat met vooruitziende blik.
O ja, ik heb iets tegen het gebruik van de External Control om een thermostaat aan te sluiten. Mocht daar de batterij van leegraken en het relais blijven hangen, krijgt niemand de warmtepomp meer aan de gang zonder dat zij van deze tweak weet.
Meten is weten, maar weet wat je meet.
De meeste mannen in dit topic zijn 2 meter lang, of was het nou 1,5 meter.
Voor de rest weinig reactie op mijn retorische vraag/opmerking.
met de shift functie kun je verder omlaag.:
[...]
De G serie kan maar tot 25
Ik draai standaard met een shift -3.
zonnepit ; L/W WP Pana MDC05F3E5
In ieder geval vanaf de H-serie. Maar in de verschillende warmtepompen verschilt het nominale vermogen. Ik weet niet of het toerental begrensd is en of je ze middels heishamon harder kunt laten lopen.
:fill(white):strip_exif()/f/image/rX0wW3zkknkmi54ytNweivkY.png?f=user_large)
/u/397787/crop5b753c90526ec_cropped.png?f=community)
Zomaar, ter info
De pana 5 draait hier nu een jaar tot volle tevredenheid.
Alleen vloerverwarming aanwezig. Minimaal 21 graden 24/7.
Verbruik laatste 365 dagen, 1.740 kWh ex defrosts. Lopend jaar 1.291 kWh.
:strip_exif()/f/image/JaedVJip9MtLcqNnqrmcFFwu.jpg?f=fotoalbum_large)
De pana 5 draait hier nu een jaar tot volle tevredenheid.
Alleen vloerverwarming aanwezig. Minimaal 21 graden 24/7.
Verbruik laatste 365 dagen, 1.740 kWh ex defrosts. Lopend jaar 1.291 kWh.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/JaedVJip9MtLcqNnqrmcFFwu.jpg?f=user_large)
Ouddorp ZW 6.175 Wp — NO+ZO 7.825 Wp —Totaal 14.000 Wp
Ja dat is dan ook je probleem. Dan snap ik ook dat het met uitgeschakelde buffervat wel werkt
De extra pomp aansluiting is inderdaad er voor om een pomp aan te sturen tegenlijk met de interne pomp. En dat werkt prima in jouw situatie als je de buffervat nu alleen gebruikt als open verdeler.Zodra je dus gebruik wil maken van de buffervat zoals hij bedoeld is dan kan de extra pomp op de optionele pcb ingang pomp zone 1.
Maar op zich zie ik niet zo direct een reden om hem op die manier aan te sturen. Buffervat wordt, uit mijn hoofd, altijd +2 graden gehouden van de water setpoint temperatuur van de zones en kost je dus eventueel meer energie. Zolang je maar met 1 zone werkt is de configuratie op de huidige manier prima. Beetje zonde voor de optionele pcb en de buffersensor, die waren dan niet nodig geweest.
Te snel gelezen kennelijk. Ik dacht dat jij hem de keuze voorlegde om de steeksleutels ter hand te nemen en de hydrauliek in overeenstemming te brengen met de programmering.
Laten zoals het is, lijkt me niet handig. Dan stopt de warmtepomp als die tevreden is met de temperatuur van het buffervat en laat de rest van het huis koud.
O ja, ik vond nog een voorbeeld van hoe het er ongeveer uitziet:
:fill(white):strip_exif()/f/image/gB2uCp4cfeAIog9Xah6npkYK.png?f=user_large)
De ketel (met keerkleppen!) even wegdenken en de mengverdeler voor de vv achter de secundaire pomp.
/u/1375664/crop62fde419593e4_cropped.png?f=community)
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
:strip_icc():strip_exif()/u/1268322/crop5ee772f3aa806_cropped.jpeg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/eFF5oPfkwPf35xYhIvCzarO6.jpg?f=user_large){kind=link}
Mooi ding voor een nog mooiere prijs, maar jammer dat ze geen composiet verdeler in het assortiment hebben.
PV: 39x @ 13.425WP, L/L WP: 3x3,5+2x5KW+1x2,2KW, L/W WP 9kW Panasonic J mono, WP boiler Atlantic Explorer V4 270. Sinds 04-22 gasloos!
Een RVS verdeler is handiger. Als je daar een lichtstraal op richt die spiegelt naar een fotodiode die aan de heishamon zit, kun je daarmee de warmtepomp terug regelen om te voorkomen dat die koelt tot onder het dauwpunt.:
[...]
Mooi ding voor een nog mooiere prijs, maar jammer dat ze geen composiet verdeler in het assortiment hebben.
Hier omgeschakeld van de stooklijn van de controller naar een eigen aansturing op basis van de suggesties van oa @Ep Woody in Node Red.
/f/image/ERdpXRnQdRgh49TxXKU4uLJo.png?f=fotoalbum_large)
Wat je hier ziet:
- Zolang het boven de 8 graden buiten is schakelt hij bij 20 graden aan en 20.5 graden uit.
- Zolang het boven de 8 graden buiten is word de target altijd 1 graad onder de outlet temperatuur gezet zodra hij aan gaat. Dit levert op dat hij vrijwel meteen terug moduleert naar 19Hz na het aan gaan. Zodra hij uit gaat zet ik de target 5 graden boven de outlet, dit zorgt er voor dat bij aangaan hij voldoet aan de voorwaarde van minimaal 4 graden verschil tussen target en outlet om te starten.
- Zodra de temperatuur 8 graden of lager is volgt hij een lineaire stooklijn die van 50@-10 naar 35@10 graden buiten loopt. Op basis van de komende maanden zal deze curve nog goed afgesteld moeten worden.
- De WP zoekt nu zelf naar de minimale aanvoer temperatuur waarbij de boel op minimale frequentie blijft lopen. Dit is ook handig als je af en toe ergens een radiator open of dicht draait.
Gevolg is dat ik nu langere runs heb zolang hij nog niet 24/7 kan draaien. Ook lijkt de COP iets beter omdat hij langer blijft hangen op lagere temperaturen. Afgelopen 24u had ik onderstaande voor de compressor frequentie.
/f/image/YZ5Cz8drXL13jIVLCsxMlVd5.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/ERdpXRnQdRgh49TxXKU4uLJo.png?f=user_large)
Wat je hier ziet:
- Zolang het boven de 8 graden buiten is schakelt hij bij 20 graden aan en 20.5 graden uit.
- Zolang het boven de 8 graden buiten is word de target altijd 1 graad onder de outlet temperatuur gezet zodra hij aan gaat. Dit levert op dat hij vrijwel meteen terug moduleert naar 19Hz na het aan gaan. Zodra hij uit gaat zet ik de target 5 graden boven de outlet, dit zorgt er voor dat bij aangaan hij voldoet aan de voorwaarde van minimaal 4 graden verschil tussen target en outlet om te starten.
- Zodra de temperatuur 8 graden of lager is volgt hij een lineaire stooklijn die van 50@-10 naar 35@10 graden buiten loopt. Op basis van de komende maanden zal deze curve nog goed afgesteld moeten worden.
- De WP zoekt nu zelf naar de minimale aanvoer temperatuur waarbij de boel op minimale frequentie blijft lopen. Dit is ook handig als je af en toe ergens een radiator open of dicht draait.
Gevolg is dat ik nu langere runs heb zolang hij nog niet 24/7 kan draaien. Ook lijkt de COP iets beter omdat hij langer blijft hangen op lagere temperaturen. Afgelopen 24u had ik onderstaande voor de compressor frequentie.
:fill(white):strip_exif()/f/image/YZ5Cz8drXL13jIVLCsxMlVd5.png?f=user_large)
[ Voor 7% gewijzigd door Heronimo op 03-11-2020 11:56 ]
Dit topic is gesloten.
