Ik heb de compressor al extra laten isoleren bij JTEC.
Het is niet echt een steeg. Het is tussen 2 schuren die aan het huis vast zit. Tussenruimte van zn 4 meter.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/XwjeqJsisiXlBnEzwSvY0Lmn.jpg?f=user_large)
Hele huis geïsoleerd met rd 6. Decentrale WTW. 12x310wp tilt 8° en 9x335 tilt 15°(Zuid) op Goodwe 6k omvormer. Pana J 5kW warmtepomp. AE v4 270l. Gasloos sinds 14-11-2020.
Ik stelde me bij steeg iets anders voor. Die schroten reflecteren ook nauwelijks. Je badkamer galmt beduidend meer
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Hele huis geïsoleerd met rd 6. Decentrale WTW. 12x310wp tilt 8° en 9x335 tilt 15°(Zuid) op Goodwe 6k omvormer. Pana J 5kW warmtepomp. AE v4 270l. Gasloos sinds 14-11-2020.
:strip_icc():strip_exif()/u/152513/Bart-klein.jpg?f=community)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
Hele huis geïsoleerd met rd 6. Decentrale WTW. 12x310wp tilt 8° en 9x335 tilt 15°(Zuid) op Goodwe 6k omvormer. Pana J 5kW warmtepomp. AE v4 270l. Gasloos sinds 14-11-2020.
Hoeft ook niet
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
De Tretour heb ik gemonteerd in de kast; onder de isolatie waar ook de manometer aangesloten zit.
De Taanvoer zit ruk; deze heb ik op de gok gemonteerd bij de geisoleerde pot, waar ik hem gestoken heb in een gat waar andere draden naar binnen gingen. maar deze moet ik verplaatsen.
]Net zoals mijn Tbuiten sensor
die wijkt bij actief een graad of 4 af door de warmte van de pomp zelf
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Ik heb daar niet direct een beeld bij
Ik zie bij het openen van de WP bij de print onderaan wel de retour leiding lopen, maar dan niet geïsoleerd. Daar hebben ze vanaf de fabriek een grote R op gezet.Hierbij ook niet
Sinds de 2 dagen regel reageer ik hier niet meer
je hebt de H toch? zal straks wel even foto maken:
[...]
Ik heb daar niet direct een beeld bij
[...]
Hierbij ook niet
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Nee, net als jij ben ik aan het klooien met een net nieuw geïnstalleerde J:
[...]
je hebt de H toch? zal straks wel even foto maken
Sinds de 2 dagen regel reageer ik hier niet meer
Ah! nee ik heb een H :-):
[...]
Nee, net als jij ben ik aan het klooien met een net nieuw geïnstalleerde J
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
En zo doet iedereen het hier natuurlijk
Er is zo iets als ideaal en goed genoeg.
[ Voor 70% gewijzigd door CurlyMo op 12-10-2020 13:19 ]
Sinds de 2 dagen regel reageer ik hier niet meer
mja.. in de buis uiteraard het beste -- maar zie hier "op de buis" resultaat:
zowel binnen als buiten forse afwijkingen. Elke sensor is voorzien van koelpasta, parallel aan de buis en isolatie & ingetapet...
- CV aanvoer & CV retour in huis
- Buiten WP-DS zit verkeerd, ga ik anders plaatsen in/bij de WP
- WP Ta DS geplaatst 'pot' isolatie waar de aanvoer naar buiten gaat
- WP Tr DS op de leiding, precies waar de debiet meter zit, in isolatie
- WP Ta/Tr zijn de Pana sensoren
:fill(white):strip_exif()/f/image/n33vsDfrDfGRbDYQyZXgzoXh.png?f=user_large)
@CurlyMo check hieronder de sensoren
Foto 1 is aanvoer
Foto 2 is retour
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/GlDEoniE1c4TZ6RVeTvloEJc.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/KPeDW5cgTNFJabFhwRjPFfDp.jpg?f=user_large) |
[ Voor 37% gewijzigd door Crazy- op 12-10-2020 16:01 ]
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Dankzij dit forum:

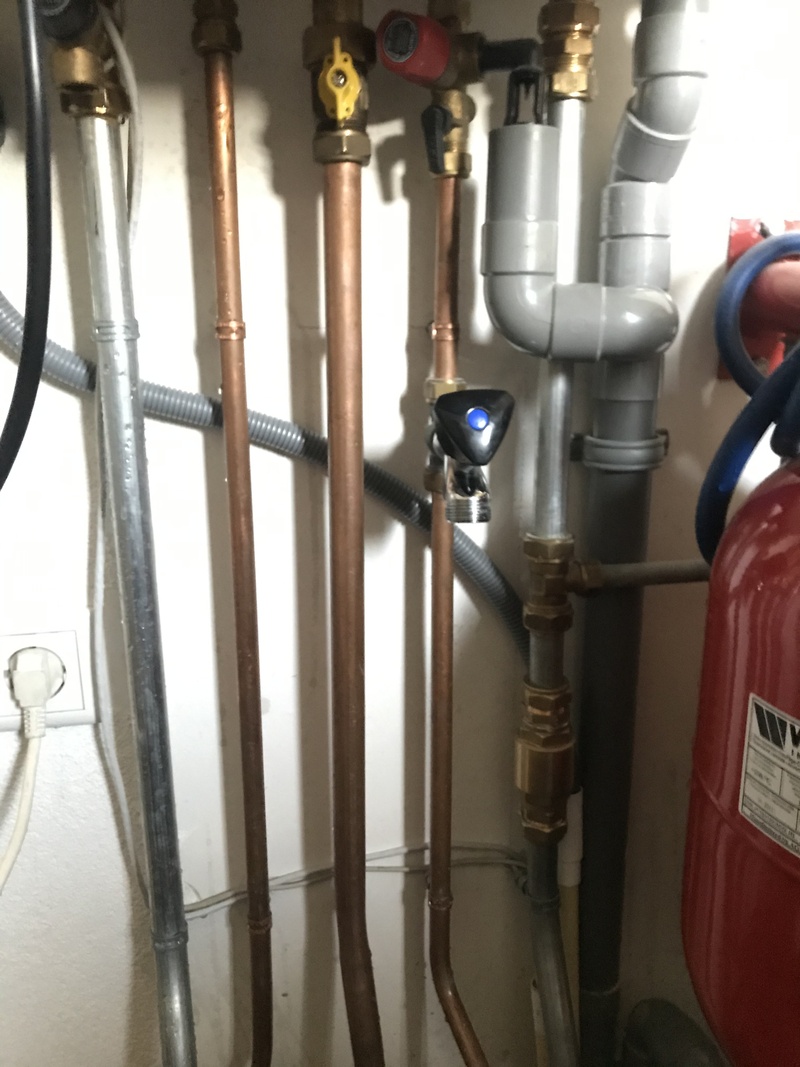

Vandaag (in 20min tijd) een super verbetering aangebracht, keerklep in de retour van cv. Nu geen sluipstroming (bypas) via cv en veel meer stroming op badkamer vloer👍
Tot de tijd dat cv van muur af gaat voor 2 teintjes zo opgelost!
Dank iedereen die zich aangesproken voelt 😋:strip_exif()/f/image/Bmx1sR4OBJtWUJYHDNaXk7kL.jpg?f=fotoalbum_large)
Vandaag (in 20min tijd) een super verbetering aangebracht, keerklep in de retour van cv. Nu geen sluipstroming (bypas) via cv en veel meer stroming op badkamer vloer👍
Tot de tijd dat cv van muur af gaat voor 2 teintjes zo opgelost!
Dank iedereen die zich aangesproken voelt 😋
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Bmx1sR4OBJtWUJYHDNaXk7kL.jpg?f=user_large)
[ Voor 38% gewijzigd door ErikVers op 12-10-2020 17:11 ]
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Sensor hangt juist niet op zuid en niet in de directe zon. Zo wijs was ik ook wel om dat niet te doen. Ik heb voor oost gekozen omdat zich daar het woon-zit gedeelte bevindt en het zo ingericht dat de sensor op de ruimte is afgestemd waar we het meest zijn en tevens ontvankelijk is voor zonlicht. Nu een jaar deze configuratie te hebben kan ik stellen dat deze best wel goed werkt.
Kijk, als je met een goed ingericht afgifte systeem op een hoge Ta draait om pendelen te voorkomen en je huis uitdrijft, dan is de pomp simpel weg te groot. Dat er ook niet goed ingerichte systemen zijn is ook een feit. Begrijpelijk wel, want een WP is geen cv-ketel en de manier van verwarmen is anders. Dat moet je even doorhebben voordat je een WP kiest, gaat installeren en het systeem gaat inrichten. En helemaal met twee warmtebronnen in een systeem. Daar is laatst 87 pagina’s lang, met de meest uiteenlopende adviezen, variërend van zeer waardevol tot met de met de beste intenties gegeven adviezen - die ik soms tenenkrommend of schaterend op de bank zittend mocht lezen (poging)-, over gediscussieerd. Niet dat ik alles weet overigens, haha. Nee. Zeer zeker niet. Maar vermakelijk was het om deze met een technische achtergrond te lezen soms wel. Als je de juiste adviezen op het forum er uit weet te filteren steek je er zeker wat van op. Het heeft mij geholpen om het systeem te perfectioneren. Voor zover je van perfectie spreken kunt, want voor een Tweaker is het nooit perfect. Of is het de perfectionist, dat kan natuurlijk ook. Maar goed, ieder draagt naar beste kunnen aan dit forum bij. En van dingen die (minder) goed gegaan zijn leren we in beginsel allemaal. Dit gezegd hebbende, aldus.
Gasloos. Mitsubishi scr-m60v-200d-set. Zonnepanelen 5760wp. Marstek Venus E 5,12 KWh.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Hele huis geïsoleerd met rd 6. Decentrale WTW. 12x310wp tilt 8° en 9x335 tilt 15°(Zuid) op Goodwe 6k omvormer. Pana J 5kW warmtepomp. AE v4 270l. Gasloos sinds 14-11-2020.
Inderdaad. En natuurlijk de ander kant niet vergeten (de kant van heishamon).
Conrad 741233 (connector) en 741295 (pins). Of je knip een kabel van mij aan 1 kant de CN-CNT kant er af natuurlijk
Oh oke, heb geen zin om terug te zoeken maar dacht echt dat jij zuid bedoelde.:
[...]
Sensor hangt juist niet op zuid en niet in de directe zon. Zo wijs was ik ook wel om dat niet te doen. Ik heb voor oost gekozen omdat zich daar het woon-zit gedeelte bevindt en het zo ingericht dat de sensor op de ruimte is afgestemd waar we het meest zijn en tevens ontvankelijk is voor zonlicht. Nu een jaar deze configuratie te hebben kan ik stellen dat deze best wel goed werkt.
Kijk, als je met een goed ingericht afgifte systeem op een hoge Ta draait om pendelen te voorkomen en je huis uitdrijft, dan is de pomp simpel weg te groot. Dat er ook niet goed ingerichte systemen zijn is ook een feit. Begrijpelijk wel, want een WP is geen cv-ketel en de manier van verwarmen is anders. Dat moet je even doorhebben voordat je een WP kiest, gaat installeren en het systeem gaat inrichten. En helemaal met twee warmtebronnen in een systeem. Daar is laatst 87 pagina’s lang, met de meest uiteenlopende adviezen, variërend van zeer waardevol tot met de met de beste intenties gegeven adviezen - die ik soms tenenkrommend of schaterend op de bank zittend mocht lezen (poging)-, over gediscussieerd. Niet dat ik alles weet overigens, haha. Nee. Zeer zeker niet. Maar vermakelijk was het om deze met een technische achtergrond te lezen soms wel. Als je de juiste adviezen op het forum er uit weet te filteren steek je er zeker wat van op. Het heeft mij geholpen om het systeem te perfectioneren. Voor zover je van perfectie spreken kunt, want voor een Tweaker is het nooit perfect. Of is het de perfectionist, dat kan natuurlijk ook. Maar goed, ieder draagt naar beste kunnen aan dit forum bij. En van dingen die (minder) goed gegaan zijn leren we in beginsel allemaal. Dit gezegd hebbende, aldus.
Oost is prima, dat vangt geen middag zon meer.
Excuus voor de verwarring
1 PVoutput . Dongen NB
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Ik ben erg benieuwd.
aangezien je dus de instroom van de retour naar je CV op een klep zet [ als ik hem snap ]
Ik snap dat je de bypass stopt, maar je CV kan nooit meer werken dan toch?
En in mijn beleving staat op je aanvoer en je retour evenveel druk.
Dus waarom zou hij niet via je aanvoer terug duwen naar je retour?
In mijn gedachten zou je 2 kleppen nodig hebben.[ liever geen enkele, maar als je dan toch ]
Als ik bij een andere enthousiaste tweaker kijk, zie ik dat 1 klep niet het gewenste effect van 2 evenwijdige vaten creëert.
Meet je ergens iets?
Dit is toch wat je wilt.
:fill(white):strip_exif()/f/image/jndAr4csBiSpLsSqqPVpcifx.png?f=user_large)

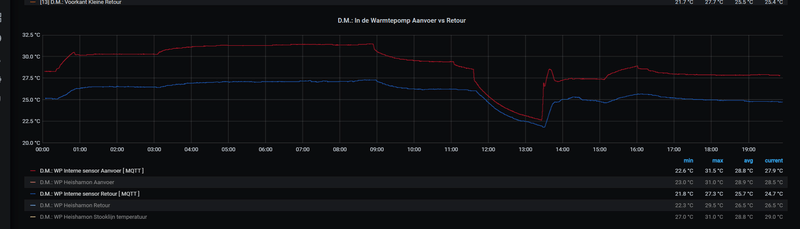

Waarvan ik kan zeggen dat op een bepaald moment het nagloeien van de vloerverwarming de omkeer geeft van aanvoer kouder dan retour.
En deze dus wel "mooi" iig verklaarbaar evenwijdig blijft.
:fill(white):strip_exif()/f/image/HSf31dmasmruAcwkZUiCrKy7.png?f=user_large)
Ik geloof nooit dat je dit red met een klep aan 1 kant.
Zoals ik bij die andere tweaker zie, lukt het hem nog niet.
Hopelijk meet jij ergens Ta en Tr?
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Als de 4 pin compatible is met de 5 pin, waarom maak je de connector dan niet standaard 4 pins?:
[...]
Inderdaad. En natuurlijk de ander kant niet vergeten (de kant van heishamon).
Conrad 741233 (connector) en 741295 (pins). Of je knip een kabel van mij aan 1 kant de CN-CNT kant er af natuurlijk
Sinds de 2 dagen regel reageer ik hier niet meer
Je bedoelt de 741209 (4 polig) i.p.v. 741233 (5 polig):
[...]
Inderdaad. En natuurlijk de ander kant niet vergeten (de kant van heishamon).
Conrad 741233 (connector) en 741295 (pins). Of je knip een kabel van mij aan 1 kant de CN-CNT kant er af natuurlijk
Sinds de 2 dagen regel reageer ik hier niet meer
We weten het nog niet helemaal zeker maar het lijkt er wel op. Voor nu hebben we het zoveel mogelijk compatible willen houden met de CZ-TAW1, dus ook zelfde aansluiting, zelfde kabel.
Ik maak de kabels niet zelf. Ze zijn door iemand die inmiddels het project is verlaten ingekocht in china waar ze custom made zijn gemaakt voor hem. Helaas heeft hij geen contact gegevens van die chinezen achter gelaten.
Als iemand dus een adres weet die makkelijk en snel kabels kan maken tegen een lage prijs
Dan kan ik inderdaad wel overwegen om de panasonic kant later standaard op de CN-NMODE (4-polig) te laten aansluiten.Nee aan de kant van de heishamon is ie 5 polig. We gebruiken maar vier maar ook hier gelijk gehouden aan de CZ-TAW1:
[...]
Je bedoelt de 741209 (4 polig) i.p.v. 741233 (5 polig)
[ Voor 3% gewijzigd door thehog op 12-10-2020 20:13 ]
Conclusie is dat het werkt;
-Geen bypass meer (cv warmt niet meer op voelbaar en op cv display te zien)
-cv werkt (uiteraard want zijn aanvoer is vrij en retour zit alleen een keerklep op, dus zijn gewenste richting is vrij)
-sww via cv geeft bij uitzetten geen warmte shot meer in cv circuit

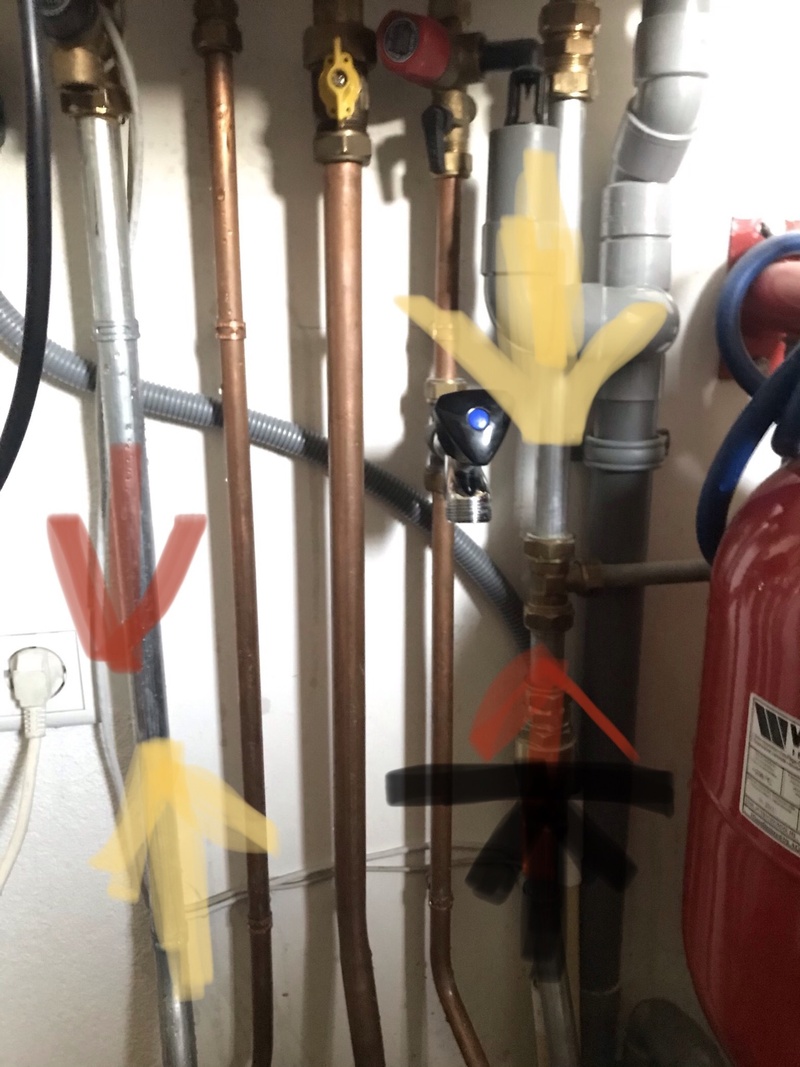

Ter verduidelijking cv staat op zolder en wp is beneden aangesloten rechtstreeks op vloerverwarming en met T stuk op die hoofdleiding naar boven
Geel is WP gewenste route
Rood is CV route
Zwart is keerklep
Maar misschien doe ik heel iets raars hé maar twerkt iig
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FoweKWo3IDZjuvDHFfO8jfkC.jpg?f=user_large)
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Handig om de pompsnelheid traploos te kunnen regelen met een DC-voeding
. Wat ervaringen delen met de flowsensor in de F-serie (N=1):- 3,51V komt flowsensor op.
- 3,29V valt de flowsensor af.
http://aquarea.smallsolut...p?title=Geisha_UWP_Bremse
Nu draait de pomp op 3,65 Volt op pumpspeed 1.
Deze modificatie kan ik van harte aanbevelen aan mensen die pumpspeed 1 te hoog vinden. Ik had hier een fluitend voetventiel 15mm die nota bene het verst weg staat van de warmtepomp. Aanvoer is 30 meter leiding 22mm staal. Nu is het geluid een stuk minder. Heel makkelijk te installeren en maar 5 minuten werk.
Als de CV aanslaat, gaat de circulatiepomp van de CV draaien en maakt drukverschil tussen aanvoer en retour en zuigt dus water door de terugslagklep.
@ErikVers Mooi bedacht die beveiliging tegen kapot gaan van het veertje. Er zijn terugslagkleppen, vaak met een kogeltje die helemaal zonder veertje werken
In feite kan je alles wat je ook met de afstandsbediening kan.
De stooklijn kan je aanpassen. In jou geval zou je bijvoorbeeld na xx minuten geen verwarming de stooklijn 5 graden kunnen verhogen om de warmtepomp weer aan te krijgen, en vervolgens de normale stooklijn te hanteren. In mijn geval zou ik een grotere hysterese willen en dat zou er ook mee kunnen.
In hoeverre dat nu allemaal al kan weet ik niet.
@Wolly
ESP8266 project ziet er ook wel interessant uit, dan zie je ook wat mogelijkheden en beschrijving van de registers.
https://github.com/epoc20...nic_arduino_esp8266_proxy
Heb ook wel interesse in de printplaten en meerdere stuks als het goed werkt
. Komt er niet een nieuwe productie uit, ze hebben er nu maar 10?
[ Voor 4% gewijzigd door Dre op 13-10-2020 17:25 ]
Exact! De mogelijkheden worden verruimd omdat je nu de settings kan automatiseren.
Die had ik ook gezien maar het is mij onduidelijk hoe ze die esp8286 bordjes knopen aan de panasonic@Wolly
ESP8266 project ziet er ook wel interessant uit, dan zie je ook wat mogelijkheden en beschrijving van de registers.
https://github.com/epoc20...nic_arduino_esp8266_proxy
Heb ook wel interesse in de printplaten en meerdere stuks als het goed werkt
Ik heb die Duitser wel gevraagd om mij up to date te houden als er meer bordjes komen maar om eerlijk te zijn heb ik niet de indruk dat dat wat gaat opleveren.

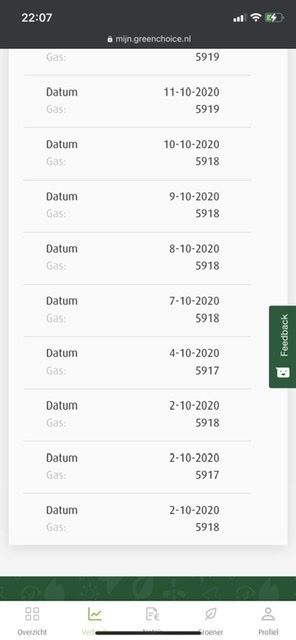

Heb overcapaciteit dankzij de warmtepomp - mijn gasmeter is teruggelopen 😇
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OWqBEhSGTW3NCqURGM3O66CA.jpg?f=user_large)
Wat mij nog wel opvalt is dat de deltaT op 2 staat echter de Pana sensoren constant 1 verschil aangeven
Mijn eigen geplaatste in huis blijven consquentie een verschil van ongeveer 3-3.5 aangeven.
Ik moet echt eens een warmtebeeldcamera gaan aanschaffen denk ik; voor de fun maar ook om eens een GOED beeld te krijgen van alles. Helaas blijven ze zo “duur”....
Wat mij nog wel opvalt is dat de deltaT op 2 staat echter de Pana sensoren constant 1 verschil aangeven
Mijn eigen geplaatste in huis blijven consquentie een verschil van ongeveer 3-3.5 aangeven.
Ik moet echt eens een warmtebeeldcamera gaan aanschaffen denk ik; voor de fun maar ook om eens een GOED beeld te krijgen van alles. Helaas blijven ze zo “duur”....
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Lijkt dat je dan nog steeds die module nodig hebt. En daar dan de esp8266 er op aan.:
[...]
Exact! De mogelijkheden worden verruimd omdat je nu de settings kan automatiseren.
[...]
Die had ik ook gezien maar het is mij onduidelijk hoe ze die esp8286 bordjes knopen aan de panasonic

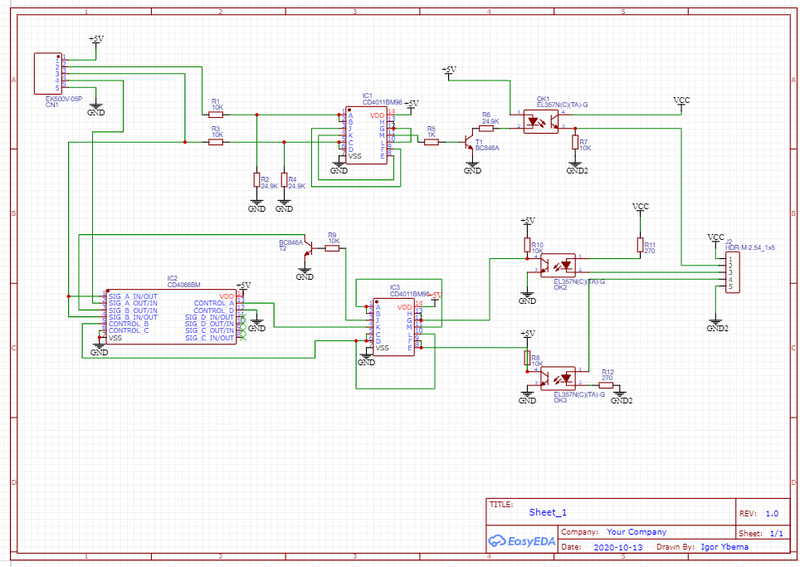

Ik ben al een poging aan het wagen om die schematic van dat bordje in easyeda te krijgen met jlcpcb componenten. Zonder te begrijpen hoe die schematic werkt
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
:strip_icc():strip_exif()/u/1107191/crop5d2d711f3d62d_cropped.jpeg?f=community)
Ik heb ook enig verschil in de temperatuursensoren zoals vaak hier beschreven. Maar ik doe er niks aan. De war staat goed ingesteld en de temperatuur in huis is echt belachelijk constant. Ik laat de Pana lekker met rust, die red zich wel
Gasloos sinds 2020.
Hier begint het nu ook koud genoeg te worden om de licht overbemeten 7kW stabiel te laten draaien.
Zie nu zo'n 3 runs per dag van ongeveer 3 uur elk, geen slechte score. De lengte van de runs wordt vooral beperkt doordat hij terugmoduleert tot 400W, wat met een COP van 5 gewoon teveel warmte geeft om echt lang te staan pruttelen. Maar je hoort mij niet klagen, op 20Hz draait ie fluisterstil en pendelt niet, terwijl ik geen buffer heb. Achteraf was de 5kW wellicht beter, maar echt koud is het ook nog niet geweest. Beetje overcapaciteit is een goed excuus om ook de garage te gaan verwarmen
Deze maand voor het eerst een kWh meter eraan hangen. Bizar verschil met wat de Pana zelf opgeeft, met name omdat hij het sluipverbruik (bij mij 22W in WAR) gewoon negeert.
Verbruik deze maand volgens Pana: 17 kWh
Verbruik deze maand volgens S0: 33 kWh.
Ook zie ik dat de Pana nogal creatief gebruik maakt van afronding. Steevast rondt de Pana het echte verbruik naar beneden af (bijv. 550W op de S0 wordt weergegeven als 0.4kW)
Zie nu zo'n 3 runs per dag van ongeveer 3 uur elk, geen slechte score. De lengte van de runs wordt vooral beperkt doordat hij terugmoduleert tot 400W, wat met een COP van 5 gewoon teveel warmte geeft om echt lang te staan pruttelen. Maar je hoort mij niet klagen, op 20Hz draait ie fluisterstil en pendelt niet, terwijl ik geen buffer heb. Achteraf was de 5kW wellicht beter, maar echt koud is het ook nog niet geweest. Beetje overcapaciteit is een goed excuus om ook de garage te gaan verwarmen
Deze maand voor het eerst een kWh meter eraan hangen. Bizar verschil met wat de Pana zelf opgeeft, met name omdat hij het sluipverbruik (bij mij 22W in WAR) gewoon negeert.
Verbruik deze maand volgens Pana: 17 kWh
Verbruik deze maand volgens S0: 33 kWh.
Ook zie ik dat de Pana nogal creatief gebruik maakt van afronding. Steevast rondt de Pana het echte verbruik naar beneden af (bijv. 550W op de S0 wordt weergegeven als 0.4kW)
[ Voor 3% gewijzigd door kaasmakert op 14-10-2020 08:40 ]
All-Electric sinds 2018 | 7kW Panasonic Monoblock | 2x Marstek 5kWh thuisaccu | 11kWp PV
dat laatste zeker waar - de WP doet z'n ding wel - maar het is zo frustrerend dat de cijfertjes niet kloppen ;-):
[...]
Ik heb ook enig verschil in de temperatuursensoren zoals vaak hier beschreven. Maar ik doe er niks aan. De war staat goed ingesteld en de temperatuur in huis is echt belachelijk constant. Ik laat de Pana lekker met rust, die red zich wel
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Schiet eens op inderdaad. Ik wil weten waar je hem uiteindelijk hebt gemonteerd:
[...]
Warmtebeeldcamera is ook een gadget dan
er hangen genoeg dallas nu, maar zonder een 'geijkte' meting valt er weinig te zeggen welke getal de waarheid is in dit geval
* Crazy- moet wel nog de Ta Dallas in de WP verplaatsen...
Sinds de 2 dagen regel reageer ik hier niet meer
ESP8266 is 5V tolerant. Het display en WP pakt 3,3 Volt ook als logisch signaal. Dus gewoon direct er tussen aansluiten:
[...]
Exact! De mogelijkheden worden verruimd omdat je nu de settings kan automatiseren.
[...]
Die had ik ook gezien maar het is mij onduidelijk hoe ze die esp8286 bordjes knopen aan de panasonic
Rx/Tx van WP aansluiten op de ESP8266, en ook de Tx/Rx van het display op de ESP8266. De ESP8266 stuurt de berichtjes gewoon door.
Onderstaand heb ik in de software staan:
code:
1
2
3
4
5
6
7
| #include "SoftwareSerial.h" int rxPinRemote = D1; //receive messages from the remote int txPinRemote = D2; //transmit messages to the remote int rxPinHeatPump = D5; //receive messages from the heatpump int txPinHeatPump = D6; //transmit messages to the heatpump SoftwareSerial swSerHeatPump(rxPinHeatPump, txPinHeatPump, true, 256); SoftwareSerial swSerRemote(rxPinRemote,txPinRemote , true, 256); |
Ik had mijne dus direct op die pinnen aangesloten.
[ Voor 9% gewijzigd door Dre op 14-10-2020 14:30 ]
Ik heb inmiddels een poging gedaan om in easyeda het design te bouwen. Het is wat onduidelijk welke IC's ze precies gebruiken (hun bill of materials is wat simpel beschreven). Maar ik denk dat ik aardig in de buurt kom. Even een quote opgevraagd en twee stuks bestellen kost zo'n 25 euro exclusief nog eens 25 euro verzendkosten. Maar als je 15 stuks gaat kopen is het maar 10 euro duurder.
Als jullie interesse hebben dan moet iemand proberen dat de iemand van de duitse forum even het schema nakijkt (en jullie eventueel zelf ook). Het is bijna onmogelijk om de eerste batch gelijk goed te krijgen maar met veel ogen die een controle doen moeten we toch een eind komen. Levertijd is ongeveer 10 werkdagen dan.
:fill(white):strip_exif()/f/image/Pzm5tgEApiJQfGBkm2FERYfe.png?f=user_large)
:fill(white):strip_exif()/f/image/IcFN0Rdi6CTdk7HpDQnJRoX2.png?f=user_large)
[ Voor 11% gewijzigd door thehog op 14-10-2020 14:28 ]
Ok tof. Werkt dus al? Dan is al mijn werkt op EasyEDA voor niks geweest:
[...]
ESP8266 is 5V tolerant. Het display en WP pakt 3,3 Volt ook als logisch signaal. Dus gewoon direct er tussen aansluiten
Rx/Tx van WP aansluiten op de ESP8266, en ook de Tx/Rx van het display op de ESP8266. De ESP8266 stuurt de berichtjes gewoon door.
Onderstaand heb ik in de software staan:
code:
Ik had mijne dus direct op die pinnen aangesloten.
/u/299055/crop660d40949f8ca_cropped.png?f=community)
Sinds kort heb ik ook een Panasonic monoblock draaien. De WH-MXC12H9E8. Samen met de CZ-NS4P. Momenteel draait die via WAR, en dat werkt best goed. Heb de stooklijn zo laag mogelijk gezet waarop de kamertemperatuur stabiel blijft. Volledige woning met 200M2 vloerverwarming. 2 verdelers met elk 10 groepen. Maar zodra de ingestelde temperatuur overal in huis bereikt is, dan gaan alle kranen dicht, en gaat het water via een baypas meteen weer terug naar de warmtepomp. De waterpomp in de warmtepomp blijft dan draaien, en om de zoveel tijd is er een hele korte run om het rondgepompte water weer op te warmen.
Nu wil ik dus de warmtepomp door Loxone laten besturen. Vandaar de CZ-NS4P. Hiervoor wil ik de volgende dingen sturen:
Aan/ uit.
Vraagsturing 0-10V
En schakelen koelen/ verwarmen.
Maar wat doen die aansluitingen nou precies?
De aan/ uit is duidelijk. Die kan met een relais geschakeld worden. Verbonden is aan, en niet verbonden is uit.
Maar wat doet de 0-10V precies? Via Loxone heb ik de gewenste aanvoertemperatuur. Hoe kan ik dat dan vertalen in het gewenst 0-10V signaal?
En de schakeling koelen/ verwarmen. Is dat verbonden is koelen, en niet verbonden is verwarmen?
In Loxone heb ik het volgende gefabriceerd.
/f/image/kfTe8GKRsRy9OvVaAlEM4Zfx.png?f=fotoalbum_large)
Nu heb ik eigenlijk nog de actuele aanvoer temperatuur nodig. Hiervoor wil ik dan een Heishamon er bij plaatsen. Kan ik meteen nog wat mooie grafiekjes maken
Dat zou in read-only mode moeten kunnen samen met de CZ-NS4P. Maar welke kabel heb ik dan nodig? Is dat gewoon mogelijk met de kabel die ik bij de Heishamon kan meebestellen? En nu ik erover nadenk. Is het niet makkelijker om de volledige controle via de Heishamon te doen, en de CZ-NS4P er tussenuit te halen? Of kan ik daarmee geen vraagsturing doen?
Nu wil ik dus de warmtepomp door Loxone laten besturen. Vandaar de CZ-NS4P. Hiervoor wil ik de volgende dingen sturen:
Aan/ uit.
Vraagsturing 0-10V
En schakelen koelen/ verwarmen.
Maar wat doen die aansluitingen nou precies?
De aan/ uit is duidelijk. Die kan met een relais geschakeld worden. Verbonden is aan, en niet verbonden is uit.
Maar wat doet de 0-10V precies? Via Loxone heb ik de gewenste aanvoertemperatuur. Hoe kan ik dat dan vertalen in het gewenst 0-10V signaal?
En de schakeling koelen/ verwarmen. Is dat verbonden is koelen, en niet verbonden is verwarmen?
In Loxone heb ik het volgende gefabriceerd.
:fill(white):strip_exif()/f/image/kfTe8GKRsRy9OvVaAlEM4Zfx.png?f=user_large)
Nu heb ik eigenlijk nog de actuele aanvoer temperatuur nodig. Hiervoor wil ik dan een Heishamon er bij plaatsen. Kan ik meteen nog wat mooie grafiekjes maken
Dat zou in read-only mode moeten kunnen samen met de CZ-NS4P. Maar welke kabel heb ik dan nodig? Is dat gewoon mogelijk met de kabel die ik bij de Heishamon kan meebestellen? En nu ik erover nadenk. Is het niet makkelijker om de volledige controle via de Heishamon te doen, en de CZ-NS4P er tussenuit te halen? Of kan ik daarmee geen vraagsturing doen?
Laat ik beginnen met de opties van de CZ-NS4P.:
Sinds kort heb ik ook een Panasonic monoblock draaien. De WH-MXC12H9E8. Samen met de CZ-NS4P. Momenteel draait die via WAR, en dat werkt best goed. Heb de stooklijn zo laag mogelijk gezet waarop de kamertemperatuur stabiel blijft. Volledige woning met 200M2 vloerverwarming. 2 verdelers met elk 10 groepen. Maar zodra de ingestelde temperatuur overal in huis bereikt is, dan gaan alle kranen dicht, en gaat het water via een baypas meteen weer terug naar de warmtepomp. De waterpomp in de warmtepomp blijft dan draaien, en om de zoveel tijd is er een hele korte run om het rondgepompte water weer op te warmen.
Nu wil ik dus de warmtepomp door Loxone laten besturen. Vandaar de CZ-NS4P. Hiervoor wil ik de volgende dingen sturen:
Aan/ uit.
Vraagsturing 0-10V
En schakelen koelen/ verwarmen.
Maar wat doen die aansluitingen nou precies?
De aan/ uit is duidelijk. Die kan met een relais geschakeld worden. Verbonden is aan, en niet verbonden is uit.
Maar wat doet de 0-10V precies? Via Loxone heb ik de gewenste aanvoertemperatuur. Hoe kan ik dat dan vertalen in het gewenst 0-10V signaal?
En de schakeling koelen/ verwarmen. Is dat verbonden is koelen, en niet verbonden is verwarmen?
In Loxone heb ik het volgende gefabriceerd.
[Afbeelding]
Nu heb ik eigenlijk nog de actuele aanvoer temperatuur nodig. Hiervoor wil ik dan een Heishamon er bij plaatsen. Kan ik meteen nog wat mooie grafiekjes maken
Dat zou in read-only mode moeten kunnen samen met de CZ-NS4P. Maar welke kabel heb ik dan nodig? Is dat gewoon mogelijk met de kabel die ik bij de Heishamon kan meebestellen? En nu ik erover nadenk. Is het niet makkelijker om de volledige controle via de Heishamon te doen, en de CZ-NS4P er tussenuit te halen? Of kan ik daarmee geen vraagsturing doen?
Cool/Heat, open = heat, gesloten is cool. Als je deze optie gebruikt kan je niet meer handmatig schakelen in de controller.
0-10V demand control limiteert de ampere verbruik door je compressor. Hiermee kan je dus regelen dat de warmtepomp nooit op een te hoog niveau gaat draaien. Alleen daarmee kan je dus niet de warmtepomp, die al zeer langzaam draait bij jou in jouw situatie, nog verder beperken. Heb je dus voor jouw probleem niks aan.
De heishamon kan je gewoon op de CZ-NS4P aansluiten. Ook daar zit weer een CN-CNT poort op. Listen mode is alleen nodig als je hem naast de CZ-TAW1 internet module wil aansluiten.
Onlangs zijn we begonnen om de CZ-NS4P te emuleren in de heishamon software. We hebben nog niet alles maar we kunnen bijv. de 0-10v signaal, de SmartGrid ready, de temperatuur sensoren, de heat/cool switch en de compressor switch al emuleren. De CZ-NS4P stuurt daarnaast natuurlijk ook nog desgewenst zone pompen en kleppen aan.
Ik denk dat jij gewoon via heishamon de mqtt commando SetHeatpump=0 (off) moet gaan sturen als de temperatuur bereikt is en natuurlijk weer aan als volgens loxone de temperatuur weer te laag is. Staat even los van de opmerking dat je natuurlijk hiermee pendelgedrag creeert. Dat is even aan jezelf om te beoordelen. En ja, de CZ-NS4p is dan overbodig
edit: je kan overigens ook SetZ1HeatRequestTemperature gebruiken om de stooklijn te verschuiven (tot -5 of +5 graden celsius) en hiermee dus de gewenste aanvoertemperatuur verschuiven. Als die maar laag genoeg is schakelt de flow pomp automatisch uit.
[ Voor 3% gewijzigd door thehog op 14-10-2020 16:00 ]
Zo, Heishamon besteld.:
[...]
Laat ik beginnen met de opties van de CZ-NS4P.
Cool/Heat, open = heat, gesloten is cool. Als je deze optie gebruikt kan je niet meer handmatig schakelen in de controller.
0-10V demand control limiteert de ampere verbruik door je compressor. Hiermee kan je dus regelen dat de warmtepomp nooit op een te hoog niveau gaat draaien. Alleen daarmee kan je dus niet de warmtepomp, die al zeer langzaam draait bij jou in jouw situatie, nog verder beperken. Heb je dus voor jouw probleem niks aan.
De heishamon kan je gewoon op de CZ-NS4P aansluiten. Ook daar zit weer een CN-CNT poort op. Listen mode is alleen nodig als je hem naast de CZ-TAW1 internet module wil aansluiten.
Onlangs zijn we begonnen om de CZ-NS4P te emuleren in de heishamon software. We hebben nog niet alles maar we kunnen bijv. de 0-10v signaal, de SmartGrid ready, de temperatuur sensoren, de heat/cool switch en de compressor switch al emuleren. De CZ-NS4P stuurt daarnaast natuurlijk ook nog desgewenst zone pompen en kleppen aan.
Ik denk dat jij gewoon via heishamon de mqtt commando SetHeatpump=0 (off) moet gaan sturen als de temperatuur bereikt is en natuurlijk weer aan als volgens loxone de temperatuur weer te laag is. Staat even los van de opmerking dat je natuurlijk hiermee pendelgedrag creeert. Dat is even aan jezelf om te beoordelen. En ja, de CZ-NS4p is dan overbodig
edit: je kan overigens ook SetZ1HeatRequestTemperature gebruiken om de stooklijn te verschuiven (tot -5 of +5 graden celsius) en hiermee dus de gewenste aanvoertemperatuur verschuiven. Als die maar laag genoeg is schakelt de flow pomp automatisch uit.
Aan de 0-10V regeling heb ik dus niet zo veel.
Dat pendelen bij aan/uit zal wel meevallen. Gewoon instellen dat er maximaal 1x per x minuten geschakeld mag worden.
Maar er is dus geen optie om Loxone de gewenste aanvoer temperatuur te laten bepalen?
:
[...]
ESP8266 is 5V tolerant. Het display en WP pakt 3,3 Volt ook als logisch signaal. Dus gewoon direct er tussen aansluiten
Rx/Tx van WP aansluiten op de ESP8266, en ook de Tx/Rx van het display op de ESP8266. De ESP8266 stuurt de berichtjes gewoon door.
Onderstaand heb ik in de software staan:
code:
Ik had mijne dus direct op die pinnen aangesloten.
Heb je misschien een foto hoe je het hebt aangesloten?
Binnenkort ga ik het er weer tussen bouwen. Ik weet niet meer of ik het als alleen lezen had aangesloten of ook nog als proxy. Maarja, zie foto hieronder. Helaas geen foto van de ESP8266. Kan me wel herinneren dat ik iets moest omwisselen met Rx/Tx of display/WP.:
[...]
Heb je misschien een foto hoe je het hebt aangesloten?
Dre in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #8"
Dre in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #8" (foto)
Het vermogen zit een bug in als ie van 255 naar 0 springt (2 bytes) dat ie 1 meting niet klopt. In de grafiek heb ik daar handmatig voor gecorrigeerd.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Mooi, dan ga ik daar binnenkort mee spelen.
Daar kom ik juist van af. Domoticz met zwave. Maar daar was altijd wel iets mee. Van corrupte sd kaartjes in de pi, tot niet reagerende zwave schakelaars. Niet erg handig als de vrouw belt dat ze de lamp niet aan krijgt
Nu kreeg ik de kans om bij de verbouwing van ons nieuwe huis alles bedraad te doen. Heb toen gekozen voor Loxone, en later in combinatie met KNX. Is wel een stukje duurder, maar nog nooit problemen mee gehad. Draait al bijna 2 jaar probleemloos.
Dus even voor de duidelijkheid . De warmtepomp slaat af puur op de Retourtemp ? Wanneer als die gelijk word met de aanvoertemp of eerder al ? Want ik zie in mijn grafiekjes dat de retour na het afslaan boven mijn aanvoer komt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TniAIvMB0ceS4T73a8vX4eqj.jpg?f=user_large)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Dit topic is gesloten.
