Panasonic monoblock warmtepompen topic deel 1

[picardo]

thehog schreef op vrijdag 2 oktober 2020 @ 19:08:
[...]


Waarom heb je je buffer op die manier laten installeren (hydraulisch neutraal, met dus een extra pomp na de buffer)?

Extra pomp na de buffer ja...Op advies van pana zelf.

Lijkt mij alleen nodig als je met meerdere zones wil gaan werken of andere warmtebronnen op circuit hebt zitten.

Vloerverwarming in de woonkamer de rest normale radiatoren.

[CurlyMo]

Wat ik niet goed begrijp. Ik heb de instelling Heating_Off_Outdoor_Temp op 14^oC staan, Outside_Temp staat op 15^oC, toch staat de WP te verwarmen op 28^oC WAR.

De WP zou toch helemaal niet aan moeten staan. Het is nu in huis weer 22^oC terwijl ik het max. 21^oC wil hebben.

[koevlaas2]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 14:02:
[...]

Flow is ingesteld door @koevlaas2. Radiatoren staan allemaal open. Ik moet er op zolder alleen nog twee aansluiten. Op de eerste verdieping zitten thermostaat kranen.

Ik denk dat je alle radiatoren nog even langs moet om te ontluchten en daarna eventueel weer bijvullen. Kan nu best zijn dat je met 2 wielen rijdt.

[CurlyMo]

koevlaas2 schreef op vrijdag 2 oktober 2020 @ 19:28:
[...]


Ik denk dat je alle radiatoren nog even langs moet om te ontluchten en daarna eventueel weer bijvullen. Kan nu best zijn dat je met 2 wielen rijdt.

Na het ontluchten van vanmiddag heb ik inderdaad de boel bijgevuld Druk was naar 0.8 bar gegaan. Ik zie geen instelling in de thermostaat of Heishamon die de waterdruk weergeeft. Dan zou ik mezelf een melding kunnen sturen als die te laag wordt.

[Dylantje2]

picardo schreef op vrijdag 2 oktober 2020 @ 18:32:
Hier ook inmiddels een nieuwe installatie staan. Draait sinds gister . Met een 50 ltr buffervat en een 300 ltr boiler. Momenteel staat de stooklijn op 38 bij -5 en 38 bij +15 op op advies van de installateur. Ik heb wel mijn thermostaat nog ingeschakeld. Boiler op 52 graden met een setpoint -6


[Afbeelding]

[Afbeelding]

[Afbeelding]

Ook van harte en welkom bij de gang..:-)


Als je in TS wilt ff je data aanleveren..

wat een kanon hoe groot is jouw huis en uit welk jaar?[ wat was je gasverbuik? ]
Je stooklijn 38 38 zal niet kloppen vrees

Wel netjes gedaan.
Maar veel vaten en een extra pomp? [ hoop dat dit goed komen ]
Wat zijn je settings?

[picardo]

[quote]Dylantje2 schreef op vrijdag 2 oktober 2020 @ 19:33:
[...]


Ook van harte en welkom bij de gang..:-)


Als je in TS wilt ff je data aanleveren..

wat een kanon hoe groot is jouw huis en uit welk jaar?[ wat was je gasverbuik?
Je stooklijn 38 38 zal niet kloppen vrees

Tussenwoning uit '65 . 1200m3 gasverbruik Stooklijn klopte inderdaad niet . Is aangepast

Wel netjes gedaan.
Maar veel vaten en een extra pomp? [ hoop dat dit goed komen ]
Wat zijn je settings?

Extra pomp inderdaad na het buffervat.Veel vaten ? 2 maar buffer en boiler. Welke settings ?

[ Voor 6% gewijzigd door picardo op 02-10-2020 19:41 ]

[koevlaas2]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 19:29:
[...]

Na het ontluchten van vanmiddag heb ik inderdaad de boel bijgevuld Druk was naar 0.8 bar gegaan. Ik zie geen instelling in de thermostaat of Heishamon die de waterdruk weergeeft. Dan zou ik mezelf een melding kunnen sturen als die te laag wordt.

Je maximale flow moet ook nog wat omhoog, ik las ergens 11.5L maar daar had ik 'm niet opgezet, verhoog svp naar 18 L p/m

[CurlyMo]

koevlaas2 schreef op vrijdag 2 oktober 2020 @ 19:41:
[...]

Je maximale flow moet ook nog wat omhoog, ik las ergens 11.5L maar daar had ik 'm niet opgezet, verhoog svp naar 18 L p/m

Ik herinnerde me 0x59

Ik heb hem nu op 18 L p/m gezet.

---

@thehog Hier een dataframe voor een J 5kW. Kan je daar het typenummer uithalen?

code:

71 C8 01 10 56 55 52 49 00 55 00 01 00 00 00 00
00 00 00 00 59 15 11 55 55 15 55 55 55 19 00 00
00 00 00 00 00 00 80 80 80 80 B4 71 71 5A 99 00
00 00 00 00 00 00 00 00 00 00 80 85 15 8A 85 85
D0 7B 78 1F 7E 1F 1F 79 79 8D 8D AD 9C 7B 8A B7
A3 7B 8F 8E 84 80 8F 8A 94 9E 8F 8A 94 9E 85 8F
8A 11 3D 78 C1 0B 7E 7C 1F 7C 7E 00 00 00 55 55
55 21 87 15 59 05 11 12 65 00 00 00 00 00 00 00
00 C2 D3 0B 33 65 B2 D3 0B 94 65 98 00 00 8F 98
98 32 32 9C A3 32 32 32 80 9C 98 97 96 96 8E 61
92 61 93 3B 01 01 01 00 00 98 0B 1D 51 01 01 79
79 01 01 2D 00 00 0C 00 00 01 00 00 01 00 00 06
01 01 01 01 01 01 01 02 00 00 58

Volgens mij staat er geen privacy gevoelige data in

[picardo]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 19:29:
[...]

Na het ontluchten van vanmiddag heb ik inderdaad de boel bijgevuld Druk was naar 0.8 bar gegaan. Ik zie geen instelling in de thermostaat of Heishamon die de waterdruk weergeeft. Dan zou ik mezelf een melding kunnen sturen als die te laag wordt.

Dat mis ik ook . Alle instellingen kan je digitaal zien, behalve de waterdruk !

[Heronimo]

picardo schreef op vrijdag 2 oktober 2020 @ 19:39:
[quote]Dylantje2 schreef op vrijdag 2 oktober 2020 @ 19:33:
[...]


Ook van harte en welkom bij de gang..:-)


Als je in TS wilt ff je data aanleveren..


[...]


Tussenwoning uit '65 . 1200m3 gasverbruik Stooklijn klopte inderdaad niet . Is aangepast


[...]


Extra pomp inderdaad na het buffervat.Veel vaten ? 2 maar buffer en boiler. Welke settings ?

Oef, dan heb ik het idee dat je installateur je een warmtepomp heeft verkocht die een paar maten te groot is. Op basis van de vuistregel met je gasverbruik kom ik op een 6kW warmtepomp. Wat heb je nu staan?

[picardo]

Heronimo schreef op vrijdag 2 oktober 2020 @ 19:51:
[...]


Oef, dan heb ik het idee dat je installateur je een warmtepomp heeft verkocht die een paar maten te groot is. Op basis van de vuistregel met je gasverbruik kom ik op een 6kW warmtepomp. Wat heb je nu staan?

9kW. Ik kwam zelf uit op 6,4 geloof ik . Maar de installateur gebruikt voor oude huize een iets andere formule en kwam geloof ik op 7,nogwat uit . Dus het is 9 geworden. Ik heb aangegeven dat ik denk dat het te zwaar was . We gaan het zien.

[CurlyMo]

Hier blijft het element maar aanslaan op 40W tot 100W volgens de S0 input. Beetje zonde van de stroom. Iemand een idee waarom en hoe ik dat uitzet? De boel pendelt nu zo'n iedere half uur.

[Gieliovd520]

picardo schreef op vrijdag 2 oktober 2020 @ 19:54:
[...]


9kW. Ik kwam zelf uit op 6,4 geloof ik . Maar de installateur gebruikt voor oude huize een iets andere formule en kwam geloof ik op 7,nogwat uit . Dus het is 9 geworden. Ik heb aangegeven dat ik denk dat het te zwaar was . We gaan het zien.

Is nog een T-cap ook zeker, sterke jongen. Ziet er mooi uit, die wil ik ook wel.

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 19:50:

@thehog Hier een dataframe voor een J 5kW. Kan je daar het typenummer uithalen?

Is nog onbekend (althans vast wel bekend maar hebben we nog niet gedocumenteerd :-) )
Weet je zelf welke type je hebt? Dan zet ik hem er bij.

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 19:58:
Hier blijft het element maar aanslaan op 40W tot 100W volgens de S0 input. Beetje zonde van de stroom. Iemand een idee waarom en hoe ik dat uitzet? De boel pendelt nu zo'n iedere half uur.

Je kan de heater uitzetten (niet vrij geven) voor DHW gebruik en/of voor Room heating. Ergens in de menu's, weet zo even niet waar. In de volgende topics zie je het resultaat (bij mij staat ze dus vrij, mogen gebruikt worden). edit: gevonden. Gewoon in de user menu room heater en tank heater (in het nederlands, vrijg. backup heat en tank verwarming) allebei uit zetten.

TOP58 DHW_Heater_State 1 Free
TOP59 Room_Heater_State 1 Free

In deze topics zie je of ze ook werkelijk gebruikt worden. Zie je bij jou dat die af en toe aan gaat? Kan ook zijn dat je S0 gewoon niet klopt (zie je de kWh op het schermpje van de kWh meter zelf ook oplopen?)
TOP60 Internal_Heater_State 0 Inactive
TOP61 External_Heater_State 0 Inactive

[ Voor 7% gewijzigd door thehog op 02-10-2020 20:12 ]

[thehog]

picardo schreef op vrijdag 2 oktober 2020 @ 19:18:
[...]


Extra pomp na de buffer ja...Op advies van pana zelf.

Ja die pomp is nodig als je de buffer zo aansluit :-)

Maar de buffer had ook gewoon alleen op retour gekunt en dan heb je geen extra pomp nodig.

Maar ok, dit biedt dan wel weer mogelijkheid om later op zone te regelen e.d.

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 20:00:
[...]


Is nog onbekend (althans vast wel bekend maar hebben we nog niet gedocumenteerd :-) )
Weet je zelf welke type je hebt? Dan zet ik hem er bij.

WH-MDC05J3E5

Had je genoeg aan mijn hexdump?

thehog schreef op vrijdag 2 oktober 2020 @ 20:03:
[...]


Je kan de heater uitzetten (niet vrij geven) voor DHW gebruik en/of voor Room heating. Ergens in de menu's, weet zo even niet waar. In de volgende topics zie je het resultaat (bij mij staat ze dus vrij, mogen gebruikt worden). edit: gevonden. Gewoon in de user menu room heater en tank heater (in het nederlands, vrijg. backup heat en tank verwarming) allebei uit zetten.

TOP58 DHW_Heater_State 1 Free
TOP59 Room_Heater_State 1 Free

Wat ik zie is:

code:

TOP58   DHW_Heater_State    0   Blocked
TOP59   Room_Heater_State   0   Blocked

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:21:
[...]

WH-MDC05J3E5

Had je genoeg aan mijn hexdump?


[...]

Wat ik zie is:

code:

TOP58   DHW_Heater_State    0   Blocked
TOP59   Room_Heater_State   0   Blocked

Ja je hexdump was prima.

Ok dan staat je heater al geblokkeerd (wordt dus niet gebruikt om eventueel de warmtepomp te helpen, alleen voor het ontdooien wel). Dan is even de vraag waarom je s0 op de backup heater wel lijkt te lopen.

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 20:22:
[...]


Ja je hexdump was prima.

Ok dan staat je heater al geblokkeerd (wordt dus niet gebruikt om eventueel de warmtepomp te helpen, alleen voor het ontdooien wel). Dan is even de vraag waarom je s0 op de backup heater wel lijkt te lopen.

Ik heb de boel aangesloten zoals ook bij @Dylantje2 te zien. In de WP zelf dus.

Ook eventueel een idee hoe het hiermee zit?
CurlyMo in "Panasonic monoblock warmtepompen topic deel 1"

[ Voor 13% gewijzigd door CurlyMo op 02-10-2020 20:23 ]

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 19:24:
Wat ik niet goed begrijp. Ik heb de instelling Heating_Off_Outdoor_Temp op 14^oC staan, Outside_Temp staat op 15^oC, toch staat de WP te verwarmen op 28^oC WAR.

De WP zou toch helemaal niet aan moeten staan. Het is nu in huis weer 22^oC terwijl ik het max. 21^oC wil hebben.

Uit de service manual van mijn heatpump (andere type, maar zelfde logica)

12.1.2.2 Thermostat Control (Outdoor Ambient Temperature)
Stops provide heating to room side during high outdoor ambient condition.
Control content:
 Heating operation and water pump will turn OFF when outdoor ambient temperature > outdoor thermo off
temperature + 3°C.
(Outdoor thermo off set temperature is set by control panel. Thermo off set temperature is between 5°C ~ 35°C)
 Heating operation will resume when Outdoor ambient temperature < Outdoor thermo OFF set temperature + 1°C.

En als je het te warm krijgt in je woning bij huidige buiten temp moet je ook je WAR verlagen

[ Voor 4% gewijzigd door thehog op 02-10-2020 20:30 ]

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:23:

Ik heb de boel aangesloten zoals ook bij @Dylantje2 te zien. In de WP zelf dus.

Ok ben dus wel even benieuwd of je beide kWh meters (het schermpje zelf) ook stroomverbruik laten zien (in kWh)

[picardo]

Gieliovd520 schreef op vrijdag 2 oktober 2020 @ 20:00:
[...]

Is nog een T-cap ook zeker, sterke jongen. Ziet er mooi uit, die wil ik ook wel.

T-cap ja

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 20:27:
[...]


Uit de service manual van mijn heatpump (andere type, maar zelfde logica)

12.1.2.2 Thermostat Control (Outdoor Ambient Temperature)
Stops provide heating to room side during high outdoor ambient condition.
Control content:
 Heating operation and water pump will turn OFF when outdoor ambient temperature > outdoor thermo off
temperature + 3°C.
(Outdoor thermo off set temperature is set by control panel. Thermo off set temperature is between 5°C ~ 35°C)
 Heating operation will resume when Outdoor ambient temperature < Outdoor thermo OFF set temperature + 1°C.

Hanteert hij daarbij dan een buffer waarde? Dus dat hij niet naar exact die waarde kijkt, maar naar ongeveer die waarde.

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 20:28:
[...]


Ok ben dus wel even benieuwd of je beide kWh meters (het schermpje zelf) ook stroomverbruik laten zien (in kWh)

Ik zal dat later in de week eens controleren. Dan moet er genoeg ontwikkeling zijn geweest.

Dit zijn de 7 hoogste waardes in mijn database sinds vanmiddag:

code:

2020-10-02 15:33:58 65454
2020-10-02 17:59:50 53731
2020-10-02 12:49:38 7214
2020-10-02 18:20:47 3519
2020-10-02 16:58:28 2199
2020-10-02 13:05:52 1418
2020-10-02 12:50:08 1097

[ Voor 29% gewijzigd door CurlyMo op 02-10-2020 20:35 ]

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:30:
[...]

Hanteert hij daarbij dan een buffer waarde? Dus dat hij niet naar exact die waarde kijkt, maar naar ongeveer die waarde.

Ja dat staat er dus 3 graden hoger slaat ie af, 1 graad lager slaat ie weer uit.

[thehog]

dubbele post van mezelf

[ Voor 96% gewijzigd door thehog op 02-10-2020 20:39 ]

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:31:
[...]

Ik zal dat later in de week eens controleren. Dan moet er genoeg ontwikkeling zijn geweest.

Dit zijn de 7 hoogste waardes in mijn database sinds vanmiddag:

code:

2020-10-02 15:33:58 65454
2020-10-02 17:59:50 53731
2020-10-02 12:49:38 7214
2020-10-02 18:20:47 3519
2020-10-02 16:58:28 2199
2020-10-02 13:05:52 1418
2020-10-02 12:50:08 1097

Owh dat zijn hoge waardes. Lijkt op spookpulsjes die ik nog niet uitfilterde in oudere firmware. Welke heishamon firmware? Zoals @Dylantje2 al aangaf afgelopen week wat S0 code verbeterd. Zie https://github.com/Egyras/HeishaMon/tree/master/binaries voor 0.8b bijv. Maar er komt nog meer verbetering aan. Ben weer beetje actief met programmeren gegaan.

[ Voor 4% gewijzigd door thehog op 02-10-2020 20:38 ]

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 20:37:
[...]


Ja dat staat er dus 3 graden hoger slaat ie af, 1 graad lager slaat ie weer uit.

Beter checken dan aannemen

Hier hoe de watts er in mijn grafieken uitziet:


En dat is dan nog het 5 minuten gemiddelde

thehog schreef op vrijdag 2 oktober 2020 @ 20:38:
[...]


Owh dat zijn hoge waardes. Lijkt op spookpulsjes die ik nog niet uitfilterde in oudere firmware. Welke heishamon firmware? Zoals @Dylantje2 al aangaf afgelopen week wat S0 code verbeterd. Zie https://github.com/Egyras/HeishaMon/tree/master/binaries voor 0.8b bijv. Maar er komt nog meer verbetering aan. Ben weer beetje actief met programmeren gegaan.

code:

Version: 0.8b
Heishamon software

Ik had hem bewust om die reden geüpdatet

[ Voor 34% gewijzigd door CurlyMo op 02-10-2020 20:41 ]

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:39:
[...]


Hier hoe de watts er in mijn grafieken uitziet:
[Afbeelding]

En dat is dan nog het 5 minuten gemiddelde

Leg even uit wat ik zie. Element? Gegenereerd?

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 20:45:
[...]


Leg even uit wat ik zie. Element? Gegenereerd?

Element = Heater
Compressor = Niet heater
Gegenereerd = Heat_Energy_Production

Dit klonk me logisch in de oren

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:47:
[...]

Element = Heater
Compressor = Niet heater
Gegenereerd = Heat_Energy_Production

Dit klonk me logisch in de oren

Ok eerste twee komen uit S0 dus
En je weet zeker dat je de imp/kwh goed hebt staan?
En je weet zeker dat je de data in je database opslaat zoals het uit heishamon komt?

Misschien kan je een screenshot van de s0 pagina van heishamon laten zien tijdens zo'n heater piek.

[thehog]

weer dubbel post.. wat is dat vandaag

[ Voor 92% gewijzigd door thehog op 02-10-2020 20:50 ]

[thehog]

Je blauwe lijn lijkt de groene lijn in ieder geval te volgen. Dat kan ook kloppen want die zijn gerelateerd aan elkaar.
Alleen de vraag waarom hij die rare waardes op je heater aan het meter is. Kan ook een los contact zijn ofzo.

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 20:49:
[...]


Ok eerste twee komen uit S0 dus

Ja

En je weet zeker dat je de imp/kwh goed hebt staan?

Ik heb exact dezelfde dingen gekocht als @Dylantje2 heeft. De DDS353. Die zegt 1000 imp/kWh te doen.

En je weet zeker dat je de data in je database opslaat zoals het uit heishamon komt?

Ja, maar ik zal dat voor de zekerheid triple checken.

Misschien kan je een screenshot van de s0 pagina van heishamon laten zien tijdens zo'n heater piek.

Ik ga zeker de hele dag naar die pagina staren

Als je van me mag aannemen dat ik de juiste waarde opsla, mag je ook aannemen dat dat is wat je op de webpagina ziet

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:54:


Ik ga zeker de hele dag naar die pagina staren

Als je het hebt lopen via mosquito mqtt broker op een Pi:

mosquitto_sub -t panasonic_heat_pump/s0/# -v

Dan zie je het voorbij komen.

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 20:58:
[...]


Als je het hebt lopen via mosquito mqtt broker op een Pi:

mosquitto_sub -t panasonic_heat_pump/s0/# -v

Dan zie je het voorbij komen.

Vanzelfsprekend, zo sla ik de waardes ook op. Het schiet alle kanten op:

code:

panasonic_heat_pump/s0/Watthour/2 0.00
panasonic_heat_pump/s0/Watthour/1 2.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watt/1 1757
panasonic_heat_pump/s0/Watthour/2 0.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watthour/2 1.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 67
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 597
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 361
panasonic_heat_pump/s0/Watthour/2 0.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watthour/1 0.00
panasonic_heat_pump/s0/Watt/1 29
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 48
panasonic_heat_pump/s0/Watthour/2 0.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watthour/1 2.00
panasonic_heat_pump/s0/Watt/1 77
panasonic_heat_pump/s0/Watthour/1 2.00
panasonic_heat_pump/s0/Watt/1 195
panasonic_heat_pump/s0/Watthour/2 0.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 101
panasonic_heat_pump/s0/Watthour/2 1.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 30
panasonic_heat_pump/s0/Watthour/1 2.00
panasonic_heat_pump/s0/Watt/1 179
panasonic_heat_pump/s0/Watthour/2 0.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 100
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 439
panasonic_heat_pump/s0/Watthour/2 0.00
panasonic_heat_pump/s0/Watt/2 19
panasonic_heat_pump/s0/Watthour/1 1.00
panasonic_heat_pump/s0/Watt/1 137
panasonic_heat_pump/s0/Watthour/2 1.00
panasonic_heat_pump/s0/Watt/2 19

Los contact zou goed kunnen.

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:54:
[
Ik heb exact dezelfde dingen gekocht als @Dylantje2 heeft. De DDS353. Die zegt 1000 imp/kWh te doen.

Ik bedoel, dat in settings van heishamon ook wel 1000 imp/kWh staat

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 21:00:
[...]


Ik bedoel, dat in settings van heishamon ook wel 1000 imp/kWh staat

Ja, want die heb ik niet veranderd.

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 20:59:
[...]

Vanzelfsprekend, zo sla ik de waardes ook op. Het schiet alle kanten op:
...
Los contact zou goed kunnen.

Dat lijkt wel zo ja Wel op deze manier aangesloten? Klein vermoedden dat je GND los zit op s0_1 (dat moet dan je heater zijn lijkt me?)

[ Voor 6% gewijzigd door thehog op 02-10-2020 21:03 ]

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 21:02:
[...]


Dat lijkt wel zo ja Wel op deze manier aangesloten? Klein vermoedden dat je GND los zit (maar dan op beide kWh meters??)

[Afbeelding]

Yup, ik volgde het topic toen al

De ground is in elkaar getwist.

[thehog]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 21:02:
[...]

Yup, ik volgde het topic toen al

De ground is in elkaar getwist.

Of een defecte kWh meter kan ook natuurlijk Maar check het maar even.

[CurlyMo]

thehog schreef op vrijdag 2 oktober 2020 @ 21:03:
[...]


Of een defecte kWh meter kan ook natuurlijk Maar check het maar even.

Ga ik doen.

Triple check is geslaagd. De waardes worden goed opgeslagen. Ik zet de lijn voor nu maar even uit.

code:

TOP90   Room_Heater_Operations_Hours    0   hours
TOP91   DHW_Heater_Operations_Hours 0   hours

Ik mis er dus ook geen informatie mee, want er heeft nog niks gedraaid.

[Dylantje2]

CurlyMo schreef op vrijdag 2 oktober 2020 @ 19:58:
Hier blijft het element maar aanslaan op 40W tot 100W volgens de S0 input. Beetje zonde van de stroom. Iemand een idee waarom en hoe ik dat uitzet? De boel pendelt nu zo'n iedere half uur.

Heb je de Tretour in beeld?
Daar zou ik echt mee beginnen
Zolang je die Tr niet monitort/tweakt, is de rest kansloos.

Je heater is mss je Backupheater..
Anders even plaatje erbij van je unit wat je precies bedoelt.

En als je veel lucht hebt, je flow weer op 15.5 zetten of wat pana wilt hebben.
Dit moet je vaker doen vooral als ook je radiatoren erbij of eraf haalt.

Ook zit er bij de pomp instelling een ontlucht modus, werkt ook erg goed.

[ Voor 18% gewijzigd door Dylantje2 op 03-10-2020 01:08 ]

[CurlyMo]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 01:02:
[...]
Heb je de Tretour in beeld?
Daar zou ik echt mee beginnen
Zolang je die Tr niet monitort/tweakt, is de rest kansloos.

Ja, op dit moment even zoals de WP hem zelf rapporteert.

Je heater is mss je Backupheater..

Klopt

En als je veel lucht hebt, je flow weer op 15.5 zetten of wat pana wilt hebben.
Dit moet je vaker doen vooral als ook je radiatoren erbij of eraf haalt.

Flow staat weer op 18

Ook zit er bij de pomp instelling een ontlucht modus, werkt ook erg goed.

Zojuist even gedaan

[CurlyMo]

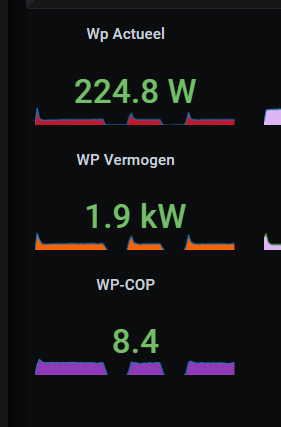

@thehog Ik probeer een live COP berekening in mijn dashboard te laten zien, maar je webpagina staat dat niet toe:

code:

Cross-Origin-aanvraag geblokkeerd: de Same Origin Policy staat het lezen van de externe bron op http://x.x.x.x/ niet toe. (Reden: CORS-header ‘Access-Control-Allow-Origin’ ontbreekt).

[Wolly]

Heronimo schreef op vrijdag 2 oktober 2020 @ 16:38:
[...]

Deze tool kan wel handig zijn bij het zoeken naar de juiste curve: https://vscope.at/heizkur...&sollWert_2=1&atCheck_2=0

Ik ben nogal onbekend met het concept stooklijn, is er ergens te lezen hoe deze tool werkt?

[CurlyMo]

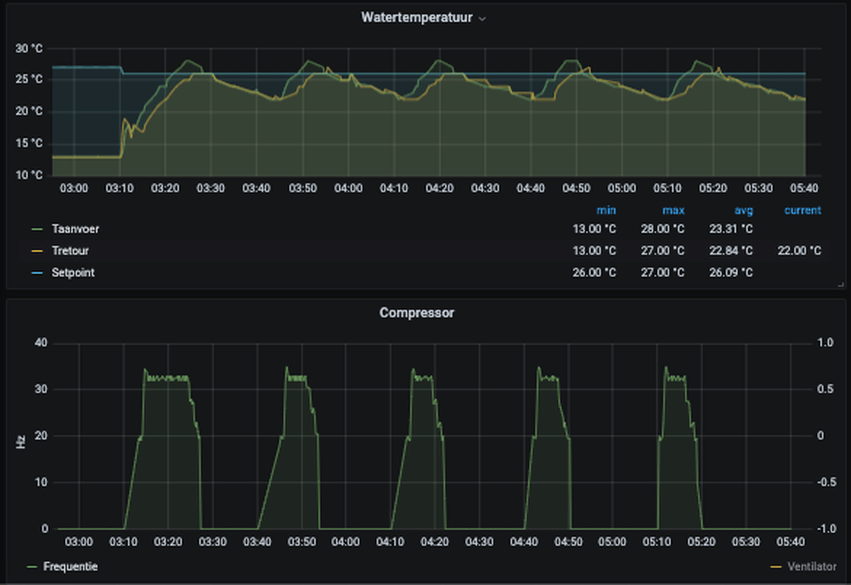

Na een grillige eerste dag is het aanvoer/retour patroon een stuk minder grillig geworden (op basis van de interne waarden). Een deel van de stooklijn heb ik van @Dylantje2 overgenomen.


Hij slaat nu om de ~ 45 minuten aan en binnen is het nu lekker 21°C

code:

TOP29   Z1_Heat_Curve_Target_High_Temp  45  °C
TOP30   Z1_Heat_Curve_Target_Low_Temp   25  °C
TOP31   Z1_Heat_Curve_Outside_High_Temp 15  °C
TOP32   Z1_Heat_Curve_Outside_Low_Temp  -5  °C

[CurlyMo]

Wolly schreef op zaterdag 3 oktober 2020 @ 10:23:
[...]


Ik ben nogal onbekend met het concept stooklijn, is er ergens te lezen hoe deze tool werkt?

https://cvketelkiezen.nl/weersafhankelijke-cv-installatie

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 10:23:
Na een grillige eerste dag is het aanvoer/retour patroon een stuk minder grillig geworden (op basis van de interne waarden). Een deel van de stooklijn heb ik van @Dylantje2 overgenomen.
[Afbeelding]

Hij slaat nu om de ~ 45 minuten aan en binnen is het nu lekker 21°C

code:

TOP29   Z1_Heat_Curve_Target_High_Temp  45  °C
TOP30   Z1_Heat_Curve_Target_Low_Temp   25  °C
TOP31   Z1_Heat_Curve_Outside_High_Temp 15  °C
TOP32   Z1_Heat_Curve_Outside_Low_Temp  -5  °C

Wel hoor nog steeds grillig!


Zo hoort hij een beetje te lopen.

Heb je ir thermometer....?

Probeer maar eens je eerst radiator die je vanaf je wp tegen komt dicht te draaien. of heeel klein stukje open
en dan kijken wat hij doet.
Waterzijdig inregelen wel eens gelezen?

Hij staat bij je te pendelen denk ik..:-)

[thehog]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 09:59:
@thehog Ik probeer een live COP berekening in mijn dashboard te laten zien, maar je webpagina staat dat niet toe:

code:

Cross-Origin-aanvraag geblokkeerd: de Same Origin Policy staat het lezen van de externe bron op http://x.x.x.x/ niet toe. (Reden: CORS-header ‘Access-Control-Allow-Origin’ ontbreekt).

Je moet ook niet de waardes live van de heishamon pagina halen. Gewoon de door mqtt geleverde getallen gebruiken. De webpagina is bedoeld voor snel overzicht voor de gebruiker maar niet voor je automatisering.

[CurlyMo]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 10:33:
[...]
Heb je ir thermometer....?

Nog steeds grillig, maar wel minder grillig Dat is sowieso al winst.

Ik heb een IR thermometer en een warmtebeelcamera.

Probeer maar eens je eerst radiator die je vanaf je wp tegen komt dicht te draaien. of heeel klein stukje open
en dan kijken wat hij doet.

Hoe gaat het dichtdraaien van een radiator me helpen? Dat is het deel wat je nog niet verteld

Waterzijdig inregelen wel eens gelezen?

Zeker

Hij staat bij je te pendelen denk ik..:-)

Dat is duidelijk, maar wel op een regelmatig patroon met grote tussenpozen. Dat is een stuk beter (denk ik) dan elk kwartier.

thehog schreef op zaterdag 3 oktober 2020 @ 10:46:
[...]
Je moet ook niet de waardes live van de heishamon pagina halen. Gewoon de door mqtt geleverde getallen gebruiken. De webpagina is bedoeld voor snel overzicht voor de gebruiker maar niet voor je automatisering.

Vanzelfsprekend, maar voor een live COP berekening heb ik geen andere optie

Daarbij kan ik me geen reden bedenken waarom je het niet toe zou staan voor het live weergaven van waardes op je eigen dashboard.

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 10:49:
[...]

Minder grillig, maar nog steeds grillig Dat is sowieso al winst.

Ik heb een IR thermometer en een warmtebeelcamera.


[...]

Hoe gaat het dichtdraaien van een radiator me helpen? Dat is het deel wat je nog niet verteld


[...]

Zeker


[...]

Dat is duidelijk, maar wel op een regelmatig patroon met grote tussenpozen. Dat is een stuk beter (denk ik) dan elk kwartier.


[...]

Vanzelfsprekend, maar voor een live COP berekening heb ik geen andere optie

Daarbij kan ik me geen reden bedenken waarom je het niet toe zou staan voor het live weergaven van waardes op je eigen dashboard.

Meet je Tr bij elke radiator of bij elk lichaam [ zoals eerder gezegd ] Zorg dat deze gelijk komen.
Tsja als je waterzijdig echt gelezen zou hebben. Weet je wat ik zou bedoelen, en alles vertellen is een dagtaak vrees ik.. [ Ooit was ik eigenwijzer dan jij nu bent hahahah ] Gelukkig goede leerschool hier gehad.:-)
Weet je dat door te knijpen in de ene radiator de andere betere aanvoer kan krijgen.
Mijn eerste radiator stond eerst helemaal open, een stuiternde WP.. Nu staat hij een haartje open en een [ bijna] gelijke Tr aan de W Tr
Vandaar dat het ook belangrijk is dat er geen andere pompen of bypass oid in je systeem zitten.
Te hoge flow kan ook nog parten spelen..enz enz

Dus je parameters moeten kloppen wil je een relaxte systeem hebben

Je wp heeft een hekel aan koud retour en warm retour en koud retour water enz enz
Dus hoe mooier je tr bij de wp binnenkomt hoe mooier hij zal lopen..

Daarnaast is je Stooklijn een trigger om de wp aan en uit te laten.
Nu zijn er teveel triggers, te warm te koud en je stooklijn enz enz

[ Voor 4% gewijzigd door Dylantje2 op 03-10-2020 10:58 ]

[CurlyMo]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 10:56:
[...]
Tsja als je waterzijdig echt gelezen zou hebben.

Is het niet aan te raden dat te doen bij koudere buitentemperaturen? Nu is de deltaT al zo'n 1 tot 3^oC

Vergeet ook niet dat ik pas 1,5 dag bezig ben. Eerste doel is niet weg te zweten uit mijn huis

[ Voor 15% gewijzigd door CurlyMo op 03-10-2020 11:07 ]

[Ramon_1984]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 11:03:
[...]

Is het niet aan te raden dat te doen bij koudere buitentemperaturen? Nu is de deltaT al zo'n 1 tot 3^oC

wachten tot het wat kouder weer wordt, en dan rustig gaan inregelen

[Heronimo]

Is het niet zo dat @CurlyMo gewoon simpelweg te weinig afgifte heeft bij een aanvoer van 25 graden om hem stabiel op het minimum vermogen te laten draaien?

Stel dat hij nu bij 45 aanvoer en 40 retour de 5kW heeft aan afgifte (is dat zo?). Als ik op basis van onderstaande tabel even snel kijk zou bij een temperatuur van 20 graden in de kamer en een aanvoer van 30 en retour van 25 graden daar nog maar 5kW * (2,83/12,34) = 1,15kW aan afgifte. En dat is waarschijnlijk net genoeg om de warmtepomp stabiel te laten draaien. Ga je dus naar een aanvoer van 25 graden dan krijg je gependel.

[ Voor 9% gewijzigd door Heronimo op 03-10-2020 11:09 ]

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 11:03:
[...]

Is het niet aan te raden dat te doen bij koudere buitentemperaturen? Nu is de deltaT al zo'n 1 tot 3^oC

Waterzijdig is allen bedoelt om te snappen dat je per radiator een bepaalde flow krijgt.
Als je alles gewoon open zet, komt er bij de 1 heel veel warmwater binnen en bij de ander bijna niets meer.
Met hoog gestookt maakt dat niet veel uit, maar met lage water temp. een ramp de 1 geeft warm en de ander geeft bijna koude Tr.
Dus je wp is dan de weg kwijt en gaat aan en uit enz enz

Wat bedoel je met Dt?

Je Tr heeft niets met dt te maken, dat denken sommige...En staat ergens ook in waterzijdig. [ vergeet DT per radiator ]
Maar Tr tweaken geeft rust voor je wp.

In je WP zet je Dt op 2
En de rest komt vanzelf

[Ep Woody]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 11:09:
[...]


Waterzijdig is allen bedoelt om te snappen dat je per radiator een bepaalde flow krijgt.
Als je alles gewoon open zet, komt er bij de 1 heel veel warmwater binnen en bij de ander bijna niets meer.
Met hoog gestookt maakt dat niet veel uit, maar met lage water temp. een ramp de 1 geeft warm en de ander geeft bijna koude Tr.
Dus je wp is dan de weg kwijt en gaat aan en uit enz enz

Het zal de warmtepomp worst zijn hoe de verhouding is tussen de radiatoren. Uiteindelijk krijgt hij toch een mengsel van warm en koud terug. Zolang het verschil tussen aanvoer en afvoer maar groot genoeg is en hij z'n minimale hoeveelheid warmte kwijt kan is het prima.

@CurlyMo, het is nu te warm om lekker te stoken. Ik krijg de warmtepomp ook nog niet echt lekker aan het draaien omdat ik in no time een overshoot heb in de woonkamer. Het feit dat ik nu een thermometer heb die iedere minuut de kamertemperatuur doorgeeft helpt daar ook niet echt aan mee.

[CurlyMo]

@Ep Woody @Heronimo Ik heb de boel weer even op 30^oC gezet en de radiatoren in de woonkamer allemaal wat geknepen. Ik ga gewoon eens kijken wat dat doet. Dan zie ik ook wel hoeveel ik de radiatoren moet knijpen om niet mijn woonkamer tot een sauna te brengen. Als dat geen verbetering geeft, dan ga ik gewoon weer naar de 25^oC en wacht ik kouder weer af. Nu is op op zich comfortabel in huis, maar het zou mooi zijn als ik ook bij deze temperatuur het gependel kan voorkomen.

[Ep Woody]

@CurlyMo Je hoeft de radiatoren niet te knijpen, je moet ze alleen in de juiste verhouding tot de andere kamers die je wil verwarmen krijgen. Het is nu alleen niet echt handig weer om in te regelen. Je woning heeft nu een te kleine warmtevraag.

Je zou uit kunnen zoeken hoe ver je de stooktemperatuur naar beneden kan krijgen zonder dat de warmtepomp de hele tijd in en uit schakelt en voorlopig om die temperatuur gaan stoken.

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 11:19:
@Ep Woody @Heronimo Ik heb de boel weer even op 30^oC gezet en de radiatoren in de woonkamer allemaal wat geknepen. Ik ga gewoon eens kijken wat dat doet. Dan zie ik ook wel hoeveel ik de radiatoren moet knijpen om niet mijn woonkamer tot een sauna te brengen. Als dat geen verbetering geeft, dan ga ik gewoon weer naar de 25^oC en wacht ik kouder weer af. Nu is op op zich comfortabel in huis, maar het zou mooi zijn als ik ook bij deze temperatuur het gependel kan voorkomen.

Succes dan..
Je stuitert hetzelfde als ik ooit deed.
Allemaal wat geknepen is kansloos.
Alles open
1 watertemp
En dan al je Tr meten
Rustig stapje voor stapje radiator voor radiator je tr gelijk krijgen.
Of met ir of met dallas.

Zet hem op een setpoint temp [ dus niet op war, maar direct water ] in stooklijn wat je nu zou moeten hebben.
Laat hem draaien op de temp die je nu instelt.en tweak je tr. Als je zondagavond alles gelijk hebt ben je goed bezig.
Duurt uren voor je echt verschil merkt met een andere setting. Dus radiator iets dicht weer uurtje wachten en dan weer weten.

Geduld is schone zaak..


Kijk naar mijn lijn hij pendelt toch niet?

[Dewim1]

heeft er iemand een scrip voor node red om de wattour te gebruiken? watt werk wel goed
panasonic_heat_pump/s0/Watthour/1

in domoticz heb een Counter Incremental die blijf op 0 staan. deze word wel geüpdatet
ik denk dat het in node red verkeerd gaat

[ Voor 3% gewijzigd door Dewim1 op 03-10-2020 11:37 ]

[reneeke1970]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 11:19:
@Ep Woody @Heronimo Ik heb de boel weer even op 30^oC gezet en de radiatoren in de woonkamer allemaal wat geknepen. Ik ga gewoon eens kijken wat dat doet. Dan zie ik ook wel hoeveel ik de radiatoren moet knijpen om niet mijn woonkamer tot een sauna te brengen. Als dat geen verbetering geeft, dan ga ik gewoon weer naar de 25^oC en wacht ik kouder weer af. Nu is op op zich comfortabel in huis, maar het zou mooi zijn als ik ook bij deze temperatuur het gependel kan voorkomen.

Ik zou hem zeker nu al juist in regelen, anders zit je straks in de kou. Hier pendelt mijn wp ook, ongeveer drie uur aan en dan twee uur uit, tussendoor op 500 watt want kan nie lager.
Zolang @Dylantje2 er tijd voor heeft om jou tips te geven zou ik ze toch maar opslaan in je geheugen.
PS ik dacht altijd dat een installateur vertrekt alles goed is, inclusief waterzijdig in regelen, want als je de voorschriften negeert van buffer gebruiken is dat toch wel heel belangrijk

[Dylantje2]

Dewim1 schreef op zaterdag 3 oktober 2020 @ 11:37:
heeft er iemand een scrip voor node red om de wattour te gebruiken? watt werk wel goed
panasonic_heat_pump/s0/Watthour/1

in domoticz heb een Counter Incremental die blijf op 0 staan. deze word wel geüpdatet
ik denk dat het in node red verkeerd gaat

code:

[{"id":"f8f84167.46b54","type":"tab","label":"Heishamon S0","disabled":false,"info":""},{"id":"a29545ae.0b0e78","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watt/1","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":150,"y":40,"wires":[["dea78b4c.8623a8"]]},{"id":"da009706.4c2628","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"0","retain":"","broker":"be996629.12e0f8","x":1130,"y":40,"wires":[]},{"id":"dea78b4c.8623a8","type":"function","z":"f8f84167.46b54","name":"IDX 13797 adder","func":"\nvar idx_no = 13797\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":40,"wires":[["b1096aa2.c8c108","da009706.4c2628"]]},{"id":"b86fa411.90f198","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watthour/1","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":170,"y":160,"wires":[["adc4a5d.f2ee558"]]},{"id":"9ccd1969.cd9d78","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"2","retain":"","broker":"be996629.12e0f8","x":1130,"y":160,"wires":[]},{"id":"adc4a5d.f2ee558","type":"function","z":"f8f84167.46b54","name":"IDX 13799 adder","func":"var idx_no = 13799\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}\n`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":160,"wires":[["9ccd1969.cd9d78"]]},{"id":"b1096aa2.c8c108","type":"debug","z":"f8f84167.46b54","name":"","active":true,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","statusVal":"payload","statusType":"auto","x":720,"y":80,"wires":[]},{"id":"9ccf4caf.3f0da","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watt/2","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":150,"y":340,"wires":[["4889e5dd.fa95ac"]]},{"id":"3ae775a6.b32f5a","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"0","retain":"","broker":"be996629.12e0f8","x":1130,"y":340,"wires":[]},{"id":"4889e5dd.fa95ac","type":"function","z":"f8f84167.46b54","name":"IDX 13798 adder","func":"\nvar idx_no = 13798\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":340,"wires":[["477e81bf.611ad","3ae775a6.b32f5a"]]},{"id":"6ac78631.e79748","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watthour/2","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":170,"y":460,"wires":[["d2bdd7e6.077098"]]},{"id":"4a9756d2.67b0a8","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"2","retain":"","broker":"be996629.12e0f8","x":1130,"y":460,"wires":[]},{"id":"d2bdd7e6.077098","type":"function","z":"f8f84167.46b54","name":"IDX 13800 adder","func":"var idx_no = 13800\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}\n`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":460,"wires":[["4a9756d2.67b0a8"]]},{"id":"477e81bf.611ad","type":"debug","z":"f8f84167.46b54","name":"","active":true,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","statusVal":"payload","statusType":"auto","x":720,"y":380,"wires":[]},{"id":"8c54b13e.efee5","type":"mqtt-broker","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":15,"cleansession":true,"birthQos":"0","willQos":"0"},{"id":"be996629.12e0f8","type":"mqtt-broker","z":"","name":"","broker":"192.168.5.70","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":"15","cleansession":true,"birthTopic":"Domoticz","birthQos":"2","birthRetain":"true","birthPayload":"","closeTopic":"","closePayload":"","willTopic":"","willQos":"0","willPayload":""}]

hier en daar wat aanpassen

[Ep Woody]

@CurlyMo De waarde waar ik me op dit moment het meeste op zou focussen is je compressorfrequentie. Daar kun je het beste aan zien of hij blijft draaien of dat hij pendelt (uit en aan gaat). En dan met een vaste stooktemperatuur kijken wat je minimale temperatuur is die je nodig hebt om te stoken zonder pendelgedrag.

Je zal wel even in een warme kamer zitten, maar dat gaat je wel belangrijke informatie opleveren over je afgiftesysteem.

[Dylantje2]

Ep Woody schreef op zaterdag 3 oktober 2020 @ 11:44:
@CurlyMo De waarde waar ik me op dit moment het meeste op zou focussen is je compressorfrequentie. Daar kun je het beste aan zien of hij blijft draaien of dat hij pendelt (uit en aan gaat). En dan met een vaste stooktemperatuur kijken wat je minimale temperatuur is die je nodig hebt om te stoken zonder pendelgedrag.

Je zal wel even in een warme kamer zitten, maar dat gaat je wel belangrijke informatie opleveren over je afgiftesysteem.

ok. das een mooi advies .....

[thehog]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 10:49:

Vanzelfsprekend, maar voor een live COP berekening heb ik geen andere optie

Daarbij kan ik me geen reden bedenken waarom je het niet toe zou staan voor het live weergaven van waardes op je eigen dashboard.

De heishamon heeft gewoonweg niet genoeg cpu power om constant een webinterface te voeden. Dat gaat ten koste van je metingen.
Maar ik snap je niet waarom er geen andere optie is? De mqtt berichten worden om de 5 seconden gemaakt, en verzonden zodra ze veranderen. Dat is op de website niet anders. Dus meer live dan 5 seconden ga je niet krijgen.

[Dewim1]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 11:39:
[...]

code:

[{"id":"f8f84167.46b54","type":"tab","label":"Heishamon S0","disabled":false,"info":""},{"id":"a29545ae.0b0e78","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watt/1","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":150,"y":40,"wires":[["dea78b4c.8623a8"]]},{"id":"da009706.4c2628","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"0","retain":"","broker":"be996629.12e0f8","x":1130,"y":40,"wires":[]},{"id":"dea78b4c.8623a8","type":"function","z":"f8f84167.46b54","name":"IDX 13797 adder","func":"\nvar idx_no = 13797\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":40,"wires":[["b1096aa2.c8c108","da009706.4c2628"]]},{"id":"b86fa411.90f198","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watthour/1","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":170,"y":160,"wires":[["adc4a5d.f2ee558"]]},{"id":"9ccd1969.cd9d78","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"2","retain":"","broker":"be996629.12e0f8","x":1130,"y":160,"wires":[]},{"id":"adc4a5d.f2ee558","type":"function","z":"f8f84167.46b54","name":"IDX 13799 adder","func":"var idx_no = 13799\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}\n`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":160,"wires":[["9ccd1969.cd9d78"]]},{"id":"b1096aa2.c8c108","type":"debug","z":"f8f84167.46b54","name":"","active":true,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","statusVal":"payload","statusType":"auto","x":720,"y":80,"wires":[]},{"id":"9ccf4caf.3f0da","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watt/2","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":150,"y":340,"wires":[["4889e5dd.fa95ac"]]},{"id":"3ae775a6.b32f5a","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"0","retain":"","broker":"be996629.12e0f8","x":1130,"y":340,"wires":[]},{"id":"4889e5dd.fa95ac","type":"function","z":"f8f84167.46b54","name":"IDX 13798 adder","func":"\nvar idx_no = 13798\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":340,"wires":[["477e81bf.611ad","3ae775a6.b32f5a"]]},{"id":"6ac78631.e79748","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watthour/2","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":170,"y":460,"wires":[["d2bdd7e6.077098"]]},{"id":"4a9756d2.67b0a8","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"2","retain":"","broker":"be996629.12e0f8","x":1130,"y":460,"wires":[]},{"id":"d2bdd7e6.077098","type":"function","z":"f8f84167.46b54","name":"IDX 13800 adder","func":"var idx_no = 13800\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}\n`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":460,"wires":[["4a9756d2.67b0a8"]]},{"id":"477e81bf.611ad","type":"debug","z":"f8f84167.46b54","name":"","active":true,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","statusVal":"payload","statusType":"auto","x":720,"y":380,"wires":[]},{"id":"8c54b13e.efee5","type":"mqtt-broker","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":15,"cleansession":true,"birthQos":"0","willQos":"0"},{"id":"be996629.12e0f8","type":"mqtt-broker","z":"","name":"","broker":"192.168.5.70","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":"15","cleansession":true,"birthTopic":"Domoticz","birthQos":"2","birthRetain":"true","birthPayload":"","closeTopic":"","closePayload":"","willTopic":"","willQos":"0","willPayload":""}]

hier en daar wat aanpassen

bedankt

Welk type dev moet ik in domoticz gebruiken?
counter incremental, rfx meter couter of usage electric?

[CurlyMo]

@Dylantje2 @reneeke1970 Mooi dat tweakers forum. Je hebt 1,5 dag een warmtepomp draaiende en men verwacht dat je alles uit handen laat vallen om:
- Alle mogelijke grafieken kan genereren
- Waterzijdig in te regelen.
- Je stooklijnen perfect te krijgen
- Op alle mogelijke leidingen Dallas sensoren te knopen.
- ....



Vrij onhaalbaar. Al jullie feedback wordt gewaardeerd en het systeem draait vandaag alweer een stuk beter dan gisteren. Alle tips die worden gegeven worden ook ter harte genomen, maar komen wel op een lijstje van zaken die ik stuk voor stuk langzaam ga aanpakken. En dat gaat wel een tijdje duren.

Waar ik vooral benieuwd naar ben is het beste te volgen stappenplan voor nieuwe gebruikers? Waterzijdig inregelen kan ik niet stel en sprong doen, Dallas sensoren overal aan vast knopen ook niet. Stooklijnen aanpassen wel.

thehog schreef op zaterdag 3 oktober 2020 @ 12:13:
[...]


De heishamon heeft gewoonweg niet genoeg cpu power om constant een webinterface te voeden. Dat gaat ten koste van je metingen.

Ik zeg ook niet dat ik continue verversing van die waarde wil. Ik zeg ook niet dat ik mijn dashboard continue open heb staan. Ik zou graag bij het openen van mijn dashboard de waarde van dat moment willen zien. De json output is daarvoor verreweg het makkelijkst.

Verder blijft het de vraag waarom je het zou willen beperken. Een veiligheidsprobleem levert het niet op. Als iemand dan inderdaad continue die waardes probeert op te vragen, dan is dat toch ook gewoon zijn probleem? Of denk ik nu te simpel?

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 12:40:
@Dylantje2 @reneeke1970 Mooi dat tweakers forum. Je hebt 1,5 dag een warmtepomp draaiende en men verwacht dat je alles uit handen laat vallen om:
- Alle mogelijke grafieken kan genereren
- Waterzijdig in te regelen.
- Je stooklijnen perfect te krijgen
- Op alle mogelijke leidingen Dallas sensoren te knopen.
- ....



Vrij onhaalbaar. Al jullie feedback wordt gewaardeerd en het systeem draait vandaag alweer een stuk beter dan gisteren. Alle tips die worden gegeven worden ook ter harte genomen, maar komen wel op een lijstje van zaken die ik stuk voor stuk langzaam ga aanpakken. En dat gaat wel een tijdje duren.

Waar ik vooral benieuwd naar ben is het beste te volgen stappenplan voor nieuwe gebruikers? Waterzijdig inregelen kan ik niet stel en sprong doen, Dallas sensoren overal aan vast knopen ook niet. Stooklijnen aanpassen wel.


[...]

Ik zeg ook niet dat ik continue verversing van die waarde wil. Ik zeg ook niet dat ik mijn dashboard continue open heb staan. Ik zou graag bij het openen van mijn dashboard de waarde van dat moment willen zien. De json output is daarvoor verreweg het makkelijkst.

Verder blijft het de vraag waarom je het zou willen beperken. Een veiligheidsprobleem levert het niet op. Als iemand dan inderdaad continue die waardes probeert op te vragen, dan is dat toch ook gewoon zijn probleem? Of denk ik nu te simpel?

Je bent al even bezig...toch?
Ik verwacht niets, maar jij vraagt en ik spuug dan wel ff.

En je dallas in Pilight....

Een stooklijn aanpassen heeft geen zin.
Als je systeem niet klopt.
En wat draaien aan knopjes heeft ook geen zin.
Als je ir hebt doe het daar mee.[ dallas is beter ] Tr tweaken is je enige doel op dit moment.
En wat ik al eerder typte je water op 1 temp zetten, en dan uren niets doe, dus juist is dat mooi om te doen en andere zaken ernaast.

Grafieken is geen doel, maar een middel

succes

[t.oswald]

falconz schreef op woensdag 30 september 2020 @ 21:19:
[...]

Ik dus ook.. Zo uit de panelen de vloer in:)

Hoeveel COP winst heb je dan? Ik heb een dubbele meter en betaal laag 14,24% minder voor de stroom dan voor hoog en de teruglevering gaat, behalve in het weekend, tegen hoog tarief. Zolang we kunnen salderen uiteraard. Volgens mij ben ik dan met in de nacht zo veel mogelijk gebruiken en overdag zo veel mogelijk terugleveren niet zo slecht bezig voor de portemonnee.

[CurlyMo]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 12:54:
[...]
Je bent al even bezig...toch?

Met isoleren en opwekken. Niet met verwarmen. Alleen simpel cv steeds lager zetten.

Ik verwacht niets, maar jij vraagt en ik spuug dan wel ff.

Wordt gewaardeerd, maar ik krijg regelmatig het idee dat er snel resultaat verwacht wordt.

Als je ir hebt doe het daar mee. Tr tweaken is je enige doel op dit moment.

Heeft dat zin als niet alle radiatoren zijn aangesloten?

En wat ik al eerder typte je water op 1 temp zetten, en dan uren niets doe, dus juist is dat mooi om te doen en andere zaken ernaast.

Wat stel je voor zonder dat het hier een sauna wordt?

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 13:18:
[...]

Met isoleren en opwekken. Niet met verwarmen. Alleen simpel cv steeds lager zetten.


[...]

Wordt gewaardeerd, maar ik krijg regelmatig het idee dat er snel resultaat verwacht wordt.


[...]

Heeft dat zin als niet alle radiatoren zijn aangesloten?


[...]

Wat stel je voor zonder dat het hier een sauna wordt?

Welke radiatoren mis je? [ later 1 of 2 erbij is dan simpel als je het truucje snapt ]
En wil je die echt mee laten lopen? Sommige wil je alleen aan zetten bij -xx
En thermostaat kranen staan open [ dus maximale vraag] , of je haalt de knop eraf, dan staan ze uit.

Denk goed na welke je wel en niet mee wilt laten lopen.[ mijn garage zolder en slaapkamer kids staan uit,]
En als het ooit echt koud wordt zullen die mss wel mee gan doen ]


Kijk naar je stooklijn en je huidige temp in huis...
Is het nu redelijk temp in je huis, zet je waterstand op direct en de temp van je stooklijn nu. [ bij mij 27 graden ]

Beetje idee van systeem.
heb je allemaal aparte radiatoren of ook vloerverwarming?
Verdelers?
Anders graag wat foto's

Dus de temp op direct zeg even tussen 25 en 27 graden wat jij wilt.
Je shift van de wp unit op 0!!!
Je POMP snelheid op 15.5!!
De Dt op voor verwarming op 2.

Dan ga je eens per uur.
Ga je elke Tr meten [ niet te dicht bij radiator] en die schrijf je op [ of je dallas erop met pilight checken]
Indien mogelijk je Tr van de hoofleiding die naar je pomp gaat zo dicht mogelijk bij je pomp [ in huis of in de pomp ] ook!!
Zie dan de verschillen, en noteer die.

Laat maar zien tzt

[ Voor 5% gewijzigd door Dylantje2 op 03-10-2020 13:36 ]

[CurlyMo]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 13:34:
[...]


Welke radiatoren mis je? [ later 1 of 2 erbij is dan simpel als je het truucje snapt ]

Twee op zolder.

En wil je die echt mee laten lopen? Sommige wil je alleen aan zetten bij -xx

Ja

En thermostaat kranen staan open [ dus maximale vraag] , of je haalt de knop eraf, dan staan ze uit.

De eerste verdieping (met alle slaapkamers) heeft (bijna) overal radiatorenkranen. Die staan allemaal op 1 om de ruimtes daar niet te warm te krijgen.

Kijk naar je stooklijn en je huidige temp in huis...

25 graden bij 15 graden. Het is nu 14 graden buiten dus 26 graden stooklijn. Daardoor is het nu binnen 21 graden. Dat is wel een beetje de max. van wat ik wil.

heb je allemaal aparte radiatoren of ook vloerverwarming?

WP is aangesloten op leidingen op de standleidingen bij radiator 1.
Er blijkt vanaf zolder ook een twee tal leidingen direct te lopen naar radiator 4. Dat zijn flexibele kunstof leidingen.

Begane grond:
1. Normaal
2. Normaal
3. Normaal
4. Normaal + Voetventiel
5. Normaal

Eerste verdieping:
6. Normaal, wordt thermostaatkraan
7. Thermostaatkraan + voetventiel
8. Thermostaatkraan + voetventiel
9. Thermostaatkraan

Zolder verdieping:
10. Thermostaatkraan (radiator nog niet aangesloten)
11. Thermostaatkraan (radiator nog niet aangesloten)

Dus de temp op direct zeg even tussen 25 en 27 graden wat jij wilt.

Ga ik tzt doen.

Je shift van de wp unit op 0!!!

Wat is dit?

Je POMP snelheid op 15.5!!

Die staat op max. 18L p/m

De Dt op voor verwarming op 2.

Staat nu op 4

Dan ga je eens per uur.

Ga je elke Tr meten [ niet te dicht bij radiator] en die schrijf je op [ of je dallas erop met pilight checken]
Indien mogelijk je Tr van de hoofleiding die naar je pomp gaat zo dicht mogelijk bij je pomp [ in huis of in de pomp ] ook!!
Zie dan de verschillen, en noteer die.

Laat maar zien tzt

Ga ik tzt doen. Ik ga volgende week eerst de zolder radiatoren weer aansluiten en de laatste slaapkamer van thermostaatkraan voorzien. Dank

[ Voor 21% gewijzigd door CurlyMo op 18-10-2020 13:18 ]

[FransvWoerkom]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 11:09:
[...]


Waterzijdig is allen bedoelt om te snappen dat je per radiator een bepaalde flow krijgt.
Als je alles gewoon open zet, komt er bij de 1 heel veel warmwater binnen en bij de ander bijna niets meer.
Met hoog gestookt maakt dat niet veel uit, maar met lage water temp. een ramp de 1 geeft warm en de ander geeft bijna koude Tr.
Dus je wp is dan de weg kwijt en gaat aan en uit enz enz

Wat bedoel je met Dt?

Je Tr heeft niets met dt te maken, dat denken sommige...En staat ergens ook in waterzijdig. [ vergeet DT per radiator ]
Maar Tr tweaken geeft rust voor je wp.

In je WP zet je Dt op 2
En de rest komt vanzelf

Als ik zie hoe snel bij @CurlyMo de Tr oploopt na het aanslaan van de wp, lijkt het dat er tenminste ergens een stuk verwarmingslichaam wijd open staat of de flow is veel te hoog. Je kunt niet alles tegelijk, én een hoge Ta, én een kleine delta T én een hoge flow én een rustig systeem.

Ik begrijp trouwens nog steeds niet waarom van alle verwarmingslichamen de Tr's gelijk zouden moeten zijn. Bij mij zijn ze afhankelijk van de gewenste (vloer)temperatuur in de verschillende kamers.

[CurlyMo]

FransvWoerkom schreef op zaterdag 3 oktober 2020 @ 13:45:
[...]


Als ik zie hoe snel bij @CurlyMo de Tr oploopt na het aanslaan van de wp, lijkt het dat er tenminste ergens een stuk verwarmingslichaam wijd open staat of de flow is veel te hoog. Je kunt niet alles tegelijk, én een hoge Ta, én een kleine delta T én een hoge flow én een rustig systeem.

Ik heb ze allemaal weer even wijd open gezet.

[Ep Woody]

Zet trouwens ook even voor de grap de Stilte mode op 3, dan begrens je de compressor op zo'n 35 Hz, zeker omdat je met radiatoren werkt kan dat nogal wat schelen in pendel gedrag bij lagere target temperatuur.

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 13:44:
[...]

Twee op zolder.


[...]

Ja


[...]

De eerste verdieping (met alle slaapkamers) heeft (bijna) overal radiatorenkranen. Die staan allemaal op 1 om de ruimtes daar niet te warm te krijgen.


[...]

25 graden bij 15 graden. Het is nu 14 graden buiten dus 26 graden stooklijn. Daardoor is het nu binnen 21 graden. Dat is wel een beetje de max. van wat ik wil.


[...]

Begane grond:
- Woonkamer / keuken (met kamer-en-suite): 4 radiatoren met normale kranen
- Hal: radiator met normale kraan

Eerste verdieping:
- 2 Slaapkamers: 1 radiator per kamer met thermostaatkraan
- 1 Slaapkamer: 1 radiator met normale kraan
- Badkamer: 1 radiator met thermostaatkraan

Zolder verdieping:
- 2 Kamers: 2 radiatoren per kamer met thermostaatkranen (alleen niet nog aangesloten).


[...]

Ga ik tzt doen.


[...]

Wat is dit?


[...]

Die staat op max. 18L p/m


[...]

Staat nu op 4


[...]

Ga ik tzt doen. Ik ga volgende week eerst de zolder radiatoren weer aansluiten en de laatste slaapkamer van thermostaatkraan voorzien. Dank

18 heb ik niets aan, 15.5 vraag pana en die erop zetten dus
Dt op 4 moet 2 zijn
Klik eens op je pijltje op of pijltje neer op je wp unit in de kamer dat is de shift.

Als thermostaat kranen erbij gaat zetten , kun je beter meteen stoppen met wat ik je aangeef.
Je zou ze juist eraf moeten halen


Als je af blijft wijken van wat ik zeg kun je beter je eigen plan trekken

Kun je evt je retour standleiding van boven meten?

Of zeg je laat maar zitten ik trek mijn plan :-)

[Dylantje2]

FransvWoerkom schreef op zaterdag 3 oktober 2020 @ 13:45:
[...]


Als ik zie hoe snel bij @CurlyMo de Tr oploopt na het aanslaan van de wp, lijkt het dat er tenminste ergens een stuk verwarmingslichaam wijd open staat of de flow is veel te hoog. Je kunt niet alles tegelijk, én een hoge Ta, én een kleine delta T én een hoge flow én een rustig systeem.

Ik begrijp trouwens nog steeds niet waarom van alle verwarmingslichamen de Tr's gelijk zouden moeten zijn. Bij mij zijn ze afhankelijk van de gewenste (vloer)temperatuur in de verschillende kamers.

En ja Er zit iets mis,
maar vandaar dat ik zeg
EERST je systeem in orde
En dan verder kijken
Pana vraagt 15.5 lier en @CurlyMo heeft 18 staan
En wat ik al typte als je eerst radiator wijd open staat, komt er heel snel heel warm water terug, terwijl de andere nog niet eens warm zijn.
En zal de wp zich aan gaan passen op dat hete water.

eerder omschreven de afgifte bepaalt oa je ruimte temp.[ hoeveel vermogen heb je hangen.
Als je wp warm koud warm koud binnenkrijgt gaat hij er reageren met als gevolg.
Je tr tweaken geeft rust en rust is in je 5 over de snelweg rijden, terwijl onrust in je 3 120 rijden is.


Als je evt je bovenverdieping als een lichaam ziet, kun je die Tr tweaken en kun alles wat er boven zit onderling anders instellen.
maar je tr van standleiding moet binnen de range van je tr WP zitten

Ps de shift functie is tzt als jet ff kil of te hebt
Shit +1 is je stooklijn met 1 graad omhoog
En Shift -1 omlaag..

Maar zet voor het inregelen eerst je waterstand vast!

[ Voor 18% gewijzigd door Dylantje2 op 03-10-2020 14:11 ]

[pleio65]

FransvWoerkom schreef op zaterdag 3 oktober 2020 @ 13:45:
[...]


Als ik zie hoe snel bij @CurlyMo de Tr oploopt na het aanslaan van de wp, lijkt het dat er tenminste ergens een stuk verwarmingslichaam wijd open staat of de flow is veel te hoog. Je kunt niet alles tegelijk, én een hoge Ta, én een kleine delta T én een hoge flow én een rustig systeem.

Ik begrijp trouwens nog steeds niet waarom van alle verwarmingslichamen de Tr's gelijk zouden moeten zijn. Bij mij zijn ze afhankelijk van de gewenste (vloer)temperatuur in de verschillende kamers.

@FransvWoerkom Het is precies zoals jij schrijft.

[Ep Woody]

@Dylantje2 met het strooien met informatie maak je het niet overzichtelijker. Vooral niet omdat je verhalen een kop en een staart missen.

Wat voor @CurlyMo erg handig is is om zoveel mogelijk data visueel te maken. Als je de kWh meters kan uitlezen is dat top, maar niet noodzakelijk. De informatie die je panasonic aan de Heishamon geeft is al fantastisch.

Een optie is: Vang deze informatie af met Telegraf en schiet die naar InfluxDB. Maak vervolgens een Grafana dashboard aan zodat je informatie zoals de watertemperatuur, compressorfrequentie over de tijd kan inzien.

Vervolgens stel je de panasonic in op een bepaalde stand. Bijvoorbeeld verwarmen op een directe temperatuur van bijvoorbeeld 27 graden celcius, op een stilte modus van 3 (begrenzen wegens hoge buitentemperatuur en lage stookwaarde)

Dan wacht je een run van de warmte pomp af, bijvoorbeeld een half uurtje en kijkt naar de watertemperatuur en de compressorfrequenties in dat half uur en deelt dat hier.

[Dylantje2]

Ep Woody schreef op zaterdag 3 oktober 2020 @ 14:20:
@Dylantje2 met het strooien met informatie maak je het niet overzichtelijker. Vooral niet omdat je verhalen een kop en een staart missen.

Wat voor @CurlyMo erg handig is is om zoveel mogelijk data visueel te maken. Als je de kWh meters kan uitlezen is dat top, maar niet noodzakelijk. De informatie die je panasonic aan de Heishamon geeft is al fantastisch.

Een optie is: Vang deze informatie af met Telegraf en schiet die naar InfluxDB. Maak vervolgens een Grafana dashboard aan zodat je informatie zoals de watertemperatuur, compressorfrequentie over de tijd kan inzien.

Vervolgens stel je de panasonic in op een bepaalde stand. Bijvoorbeeld verwarmen op een directe temperatuur van bijvoorbeeld 27 graden celcius, op een stilte modus van 3 (begrenzen wegens hoge buitentemperatuur en lage stookwaarde)

Dan wacht je een run van de warmte pomp af, bijvoorbeeld een half uurtje en kijkt naar de watertemperatuur en de compressorfrequenties in dat half uur en deelt dat hier.

Maar goed dat wat jij zegt, wel ergens over gaat.

Ik stop wel met herhalen.. aangezien sommige een eigen plan trekken
En als 15.5 18 wordt en dt 2 4 wodt
Als jij je pomp af wilt stellen met een sillent 3 en je freq. wens ik je succes.
En jouw verhaal over 27 graden is ook echt anders wat ik zeg

Maar eerst je systeem kloppend hebben en dan pas je pomp
Anders is alles kansloos.
En thermostaat kranen in een wp systeem, is denk ik...


Maar ik ga verder lussen..
succes

[reneeke1970]

Thermostaat kranen zijn een no go inderdaad. Als die open schiet kan het precies voldoende zijn om extra power te genereren voor de wp, hij vervolgens bevriest, en hij dus gemiddeld vermogen gaat verliezen.

Als je zonder buffer wilt draaien moet je in ieder geval wel proberen te simuleren wat een buffer automatisch doet. Een constante tr genereren en contante flow

[CurlyMo]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 14:05:
[...]
18 heb ik niets aan, 15.5 vraag pana en die erop zetten dus

Maximale pompsnelheid staat nu op 15.5 (0x5A)

Dt op 4 moet 2 zijn

Check, gedaan.

Klik eens op je pijltje op of pijltje neer op je wp unit in de kamer dat is de shift.

Die is 0

Als thermostaat kranen erbij gaat zetten , kun je beter meteen stoppen met wat ik je aangeef.
Je zou ze juist eraf moeten halen

Ik wil niet door het hele huis dezelfde temperatuur. Dus als je een goede tip hebt om dat te bereiken? Woonkamer max. 21 graden en slaapkamers max. 16.

Je hebt het verder ook niet gezegd dat dat geen optie zou zijn

Als je af blijft wijken van wat ik zeg kun je beter je eigen plan trekken

Beetje onnodige opmerking...

Kun je evt je retour standleiding van boven meten?

Niet nu, eerst een vloer leggen

Ep Woody schreef op zaterdag 3 oktober 2020 @ 14:20:
@Dylantje2 met het strooien met informatie maak je het niet overzichtelijker. Vooral niet omdat je verhalen een kop en een staart missen.

Daar gaan we niks aan veranderen.

Wat voor @CurlyMo erg handig is is om zoveel mogelijk data visueel te maken. Als je de kWh meters kan uitlezen is dat top, maar niet noodzakelijk. De informatie die je panasonic aan de Heishamon geeft is al fantastisch.

Dat dashboard draait nu. Zie mijn vorige reacties met plaatjes.

Vervolgens stel je de panasonic in op een bepaalde stand. Bijvoorbeeld verwarmen op een directe temperatuur van bijvoorbeeld 27 graden celcius, op een stilte modus van 3 (begrenzen wegens hoge buitentemperatuur en lage stookwaarde)

Dan wacht je een run van de warmte pomp af, bijvoorbeeld een half uurtje en kijkt naar de watertemperatuur en de compressorfrequenties in dat half uur en deelt dat hier.

Dat wil ik best doen, maar dan krijg ik ruzie met @Dylantje2

[Ep Woody]

Kleine stapjes @Dylantje2, mijn keuze voor silent 3 en kijken naar frequentie + water temp, is omdat een radiatorsysteem nogal sneller reageert en de warmtepomp dan te snel het water opwarmt waardoor hij te weinig tijd heeft om terug te toeren naar een lagere stand om zo rustig door te pruttelen. Daar werkt Silent 3 erg goed voor. Mijn systeem is extreem klein en ik heb bij lage temperaturen die stand gewoon nodig om rustig op te toeren zodat hij niet direct uitvalt nadat hij in rap tempo naar stooktemperatuur schiet met 50+ Hz en vervolgens weer stil valt.

En jouw verhaal over 27 graden is ook echt anders wat ik zeg

De keuze voor 27 graden is willekeurig, maakt ook niet erg uit, zolang je maar ziet wat er gebeurt, dan kun je daarna je vervolgstappen bepalen.

De thermostaatkranen zijn niet handig, maar omdat ze alleen op de slaapkamers zitten nu niet het grootste probleem. Je zou het alleen al op de begane grond goed moeten kunnen laten draaien.

Kun je je dashboard ook iets gedetailleerder tonen? Voor een uurtje bijvoorbeeld met daarbij de instellingen die je gebruikt hebt en dan bij voorkeur met compressorfrequentie er bij.

De pompsnelheid en Dt staan met elkaar in verband, maar zijn niet heilig voor het draaien van de warmtepomp. Lagere Dt is hogere watersnelheid en vice versa. Zijn niet de belangrijkste instellingen waar je nu mee aan de slag moet.

[thehog]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 12:40:
Verder blijft het de vraag waarom je het zou willen beperken. Een veiligheidsprobleem levert het niet op. Als iemand dan inderdaad continue die waardes probeert op te vragen, dan is dat toch ook gewoon zijn probleem? Of denk ik nu te simpel?

Ik zal wel even kijken hoe ik dat fix. Is gewoon standaard default webserver code denk ik

[Ep Woody]

@CurlyMo
Dit is een voorbeeld van een paar nachten terug toen de setpoint te laag was voor m'n afgifte systeem. Met 26 graden en de fancoils op lage stand heb ik te weinig afgifte, dan heb ik minimaal 28 graden nodig, had de stille mode uit gestaan was had hij een compressorfrequentie van 50+ Hz gebruikt en was hij er nog veel verder overheen geschoten.

Je ziet een zelfde gedrag als wat er bij jou gebeurt. Snel klimmen en vervolgens rustig terugzakken.

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 14:33:
[...]

Maximale pompsnelheid staat nu op 15.5 (0x5A)


[...]

Check, gedaan.


[...]

Die is 0


[...]

Ik wil niet door het hele huis dezelfde temperatuur. Dus als je een goede tip hebt om dat te bereiken? Woonkamer max. 21 graden en slaapkamers max. 16.

Je hebt het verder ook niet gezegd dat dat geen optie zou zijn


[...]

Beetje onnodige opmerking...


[...]

Niet nu, eerst een vloer leggen


[...]

Daar gaan we niks aan veranderen.


[...]

Dat dashboard draait nu. Zie mijn vorige reacties met plaatjes.


[...]

Dat wil ik best doen, maar dan krijg ik ruzie met @Dylantje2

0x5A is bij iedereen/systeem verschillend.
Zelfs als je lucht er uit gaat OF als je radiator aan of afsluit kan dit verschillen ook als zo meteen gaat knijpen hier en daar, zal dit verschillen dus regelmatig checken!


Ik mis je thermostaat kranen? MAX vraag of knop eraf als hij niet mee doet?
Ik mis je watertemp setting en of hij op direct staat?
En je kunt in deze [test] opstelling ff een warmer of kouder huis krijgen maar laat dat even gebeuren aub
De 21 en 16 komt later wel, eerst een rustige pana..
Wat heb je nu al verbuikt?

Je dashboard met alleen pana data is een richting. maar wenselijk snap je denk ik nu wel.

Wanneer ga je al je TR meten?


Ruzie niet,.
Maar mijn tijd kan ik anders geberuiken
En als er meer mee lezen..winst
Ik heb het trucje van eigenwijze man..:-) [ waarvoor ik respect heb!!!!] [ helaas niet meer op het forum ] En nu loopt mijn wp erg zuinig...En dat wil je anders, betaal je meer dan een cv ketel als je dat voor ogen hebt prima:-)

Dus of je wilt een zuinige goed lopende pomp
Of je systeem zal stuiteren, en je leeg trekken.

[ Voor 3% gewijzigd door Dylantje2 op 03-10-2020 14:48 ]

[reneeke1970]

@Dylantje2 waar is ha jee naar toe? Andere hobby of wat?

[Dylantje2]

reneeke1970 schreef op zaterdag 3 oktober 2020 @ 15:02:
@Dylantje2 waar is ha jee naar toe? Andere hobby of wat?

Yep....



@CurlyMo

Dit zou je doel moeten zijn toch?

[ Voor 37% gewijzigd door Dylantje2 op 03-10-2020 15:17 ]

[Ep Woody]

Dat is een mooie COP @Dylantje2, hoe haal je dat? Ik zit meer in de buurt van de 4 tot 4.5.

[Dylantje2]

Ep Woody schreef op zaterdag 3 oktober 2020 @ 15:55:
Dat is een mooie COP @Dylantje2, hoe haal je dat? Ik zit meer in de buurt van de 4 tot 4.5.

Thanks

Lees mijn adviezen :-)

[Ep Woody]

Tsjah, ik heb een perfect gebalanceerde set radiatoren, panasonic vindt een flow van 10 l/min geschikt en maakt er een Dt van 2 graden van, de instelling stond op 10 zag ik.

[Dylantje2]

Ep Woody schreef op zaterdag 3 oktober 2020 @ 16:33:
Tsjah, ik heb een perfect gebalanceerde set radiatoren, panasonic vindt een flow van 10 l/min geschikt en maakt er een Dt van 2 graden van, de instelling stond op 10 zag ik.

Doe maar eens wat ik zeg kijken of het je lukt..
Als je interesse hebt voor een betere cop
Verliezen doe je wss niets..:-)

systeem op 15.5 liter
dt 2
Tr tweaken

Vergeet DT 2 tussen aanvoer retour bij elke radiator.
Als je systeem goed doet de wp dat zelf tussen zijn eigen aanvoer en retour

[CurlyMo]

Ep Woody schreef op zaterdag 3 oktober 2020 @ 14:38:
Kun je je dashboard ook iets gedetailleerder tonen? Voor een uurtje bijvoorbeeld met daarbij de instellingen die je gebruikt hebt en dan bij voorkeur met compressorfrequentie er bij.

Vanaf nu wordt elk kwartier mijn dashboard bijgewerkt en kunnen jullie meekijken:
https://pv.pilight.nl/wp.html

Dat zal een hoop duidelijkheid geven denk ik.

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 14:46:
[...]
Ik mis je thermostaat kranen? MAX vraag of knop eraf als hij niet mee doet?

Thermostaatkranen in de slaapkamer staan op 1. Als ik die hoger zet doe ik geen oog meer dicht

Ik mis je watertemp setting en of hij op direct staat?

Nee, op dit moment op WAR.

Wat heb je nu al verbuikt?

Waarschijnlijk 3,5kWh (dat is de som van alle S0_wh waardes tot nu toe).

Wanneer ga je al je TR meten?

Wanneer ik tijd heb, ik moet eerst een vloer leggen op zolder en wat radiatoren aansluiten.

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 15:16:
[...]
Dit zou je doel moeten zijn toch?

Laten we maar eens beginnen bij COP > 4.

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 17:29:
[...]

Vanaf nu wordt elk kwartier mijn dashboard bijgewerkt en kunnen jullie meekijken:
https://pv.pilight.nl/wp.html

Dat zal een hoop duidelijkheid geven denk ik.


[...]

Thermostaatkranen in de slaapkamer staan op 1. Als ik die hoger zet doe ik geen oog meer dicht


[...]

Nee, op dit moment op WAR.


[...]

Waarschijnlijk 3,5kWh (dat is de som van alle S0_wh waardes tot nu toe).


[...]

Wanneer ik tijd heb, ik moet eerst een vloer leggen op zolder en wat radiatoren aansluiten.


[...]

Laten we maar eens beginnen bij COP > 4.

Leuk dashboard, maar ik kan er erg weinig mee.
Dit is wat de pana spuugt via heishamon?

Waar haal je de COP vandaan?
Je laat hem op war staan...
Thermostaatkranen.....
Ik hoop niet dat je sensoren op deze manier kloppen, er zit iets bizars in je Ta en Tr...

Meld je maar weer wanneer je de [ zoveel mogelijk ] tr gaat meten.

[CurlyMo]

Dylantje2 schreef op zaterdag 3 oktober 2020 @ 17:39:
[...]


Leuk dashboard, maar ik kan er erg weinig mee.
Dit is wat de pana spuugt via heishamon?

Geaggregeerd op 5 minuten. Wat heb nodig om er wel wat mee te kunnen?

Waar haal je de COP vandaan?

Door de Heat_Energy_Production te delen door de S0 meter Watt.

Je laat hem op war staan...

Ik laat niks, maar ik probeer vooral jullie tips op te volgen. Van wat ik er van kon volgen waren @Ep Woody en jij het oneens over een direct stooklijn, dus heb ik jouw advies van WAR van gisteren gelaten voor wat die was, totdat er weer een eenduidig nieuw advies komt.

Thermostaatkranen.....

Wat is er daarmee? Zolang je geen antwoord hebt op de vraag hoe ik kan differentiëren qua temperatuur op de verschillende verdiepingen in mijn huis zonder thermostaatkranen kan ik weinig met zo'n enkel statement als dit.

Ik hoop niet dat je sensoren op deze manier kloppen, er zit iets bizars in je Ta en Tr...

Ook dit is vrij cryptisch.

Ik bedoel het met alle liefde, maar dat ik je advies niet zou opvolgen of niet snap wat je bedoelt ligt niet enkel aan mij. Het is in ieder geval geen onwil.

[Dylantje2]

CurlyMo schreef op zaterdag 3 oktober 2020 @ 17:52:
[...]

Geaggregeerd op 5 minuten. Wat heb nodig om er wel wat mee te kunnen?


[...]

Door de Heat_Energy_Production te delen door de S0 meter Watt.


[...]

Ik laat niks, maar ik probeer vooral jullie tips op te volgen. Van wat ik er van kon volgen waren @Ep Woody en jij het oneens over een direct stooklijn, dus heb ik jouw advies van WAR van gisteren gelaten voor wat die was, totdat er weer een eenduidig nieuw advies komt.


[...]

Wat is er daarmee? Zolang je geen antwoord hebt op de vraag hoe ik kan differentiëren qua temperatuur op de verschillende verdiepingen in mijn huis zonder thermostaatkranen kan ik weinig met zo'n enkel statement als dit.


[...]

Ook dit is vrij cryptisch.

Ik bedoel het met alle liefde, maar dat ik je advies niet zou opvolgen of niet snap wat je bedoelt ligt niet enkel aan mij. Het is in ieder geval geen onwil.

Om er iets mee te kunnen moeten je sensoren geijkt zijn of je eigen dallas.
Ik zou je Cop die je zo berekent zo ff vergeten.
Als je alle adviezen door elkaar gaat geloven instellen..
Volgens mij al over gehad dat om hem in te stellen je paar dagen je Temp direct ff moet gebruiken.
Als je de thermostaatkranen erin laat en ze niet helemaal open of dicht zul je weinig goeds gaan bereiken.
Je vraag is een antwoord wat nu ff niet belangrijk is. Dat komt later wel. En tsja dicht omdat het warm wordt..
Mss ff raampje open, je bent in de testfase van een machientje die 4K kost met installatie 10k dus die paar watjjes moet je voor lief nemen. Of je leven lang een niet goed werkende WP kost je xxx meer.

En cryptisch klopt aangezien van alles door elkaar zoekt en gooit, en lezen niet je sterkste kant is.
Daarnaast als ik zeg dat er iets niet klopt of vreemds in zit, ga je anderen geloven.
heel herkenbaar hoor, deed ik eerst ook.


En het ligt ook niet aan mij als je zegt dat je iets gaat doen en dan toch blijkt dat het niet gedaan is. Omdat je weer een andere aanname doet..

En wat ik zeg mijn tijd is eigenlijk beetje op.
maar net voor het seizoen wil ik de nieuwe wel op weg helpen, aangezien dit mij ook erg geholpen heeft door andere tweakers hier. Maar als ik iedereen persoonlijk moet blijven herhalen wat de opties zijn..
Vanmorgen kreeg je van iemand hier een goed advies,,,:-)

En eerlijk gezegd kun je echt pas verder als je Tr gaat monitoren

Kijk maar eens om 12.30 - 12.45 ergens, wat valt je op? [ Ta en Tr ]

[ Voor 8% gewijzigd door Dylantje2 op 03-10-2020 18:08 ]

[twain4me]

ik heb gewoon de neiging om popcorn te pakken. jullie gesprek is geniaal

@Dylantje2 @CurlyMo

[ Voor 14% gewijzigd door twain4me op 03-10-2020 18:10 ]

[reneeke1970]

twain4me schreef op zaterdag 3 oktober 2020 @ 18:10:
ik heb gewoon de neiging om popcorn te pakken. jullie gesprek is geniaal

@Dylantje2 @CurlyMo

Ja dit worden twee leuke weken, minimaal....

[reneeke1970]

@CurlyMo jij kunt met meer dan 16 graden niet slapen, hoe doe je dit in zomer dan?
