12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Hier dan wat foto's extra.

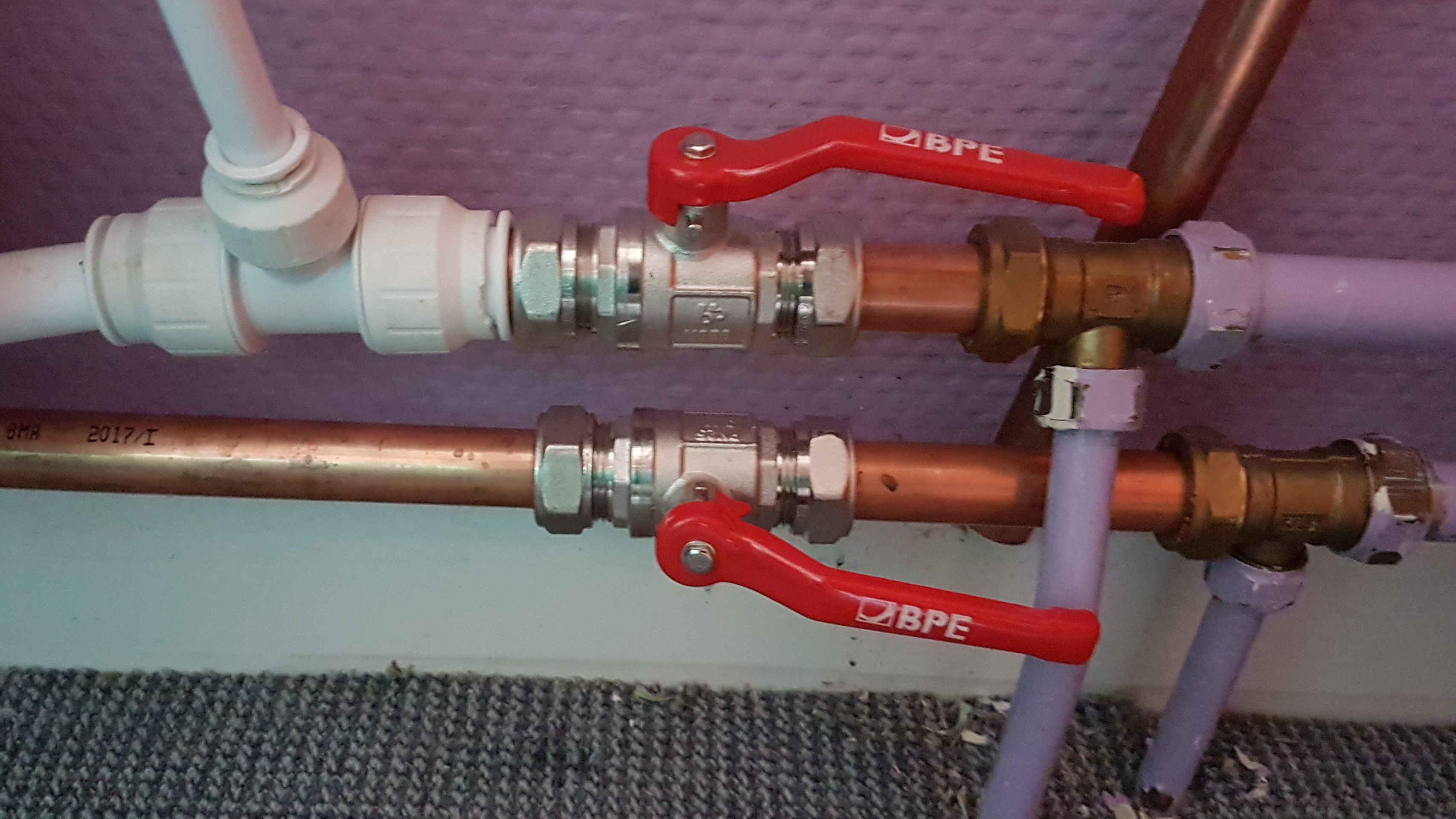

De eerste is van de eerste aansluiting bij de wat toen de laatste radiator in de cv leiding was.
Met de twee kranen kan ik de warmtepomp ( de linker in de foto met de twee warmtepompen ) totaal afsluiten en dus verwijderen zonder dat het huis koud wordt.

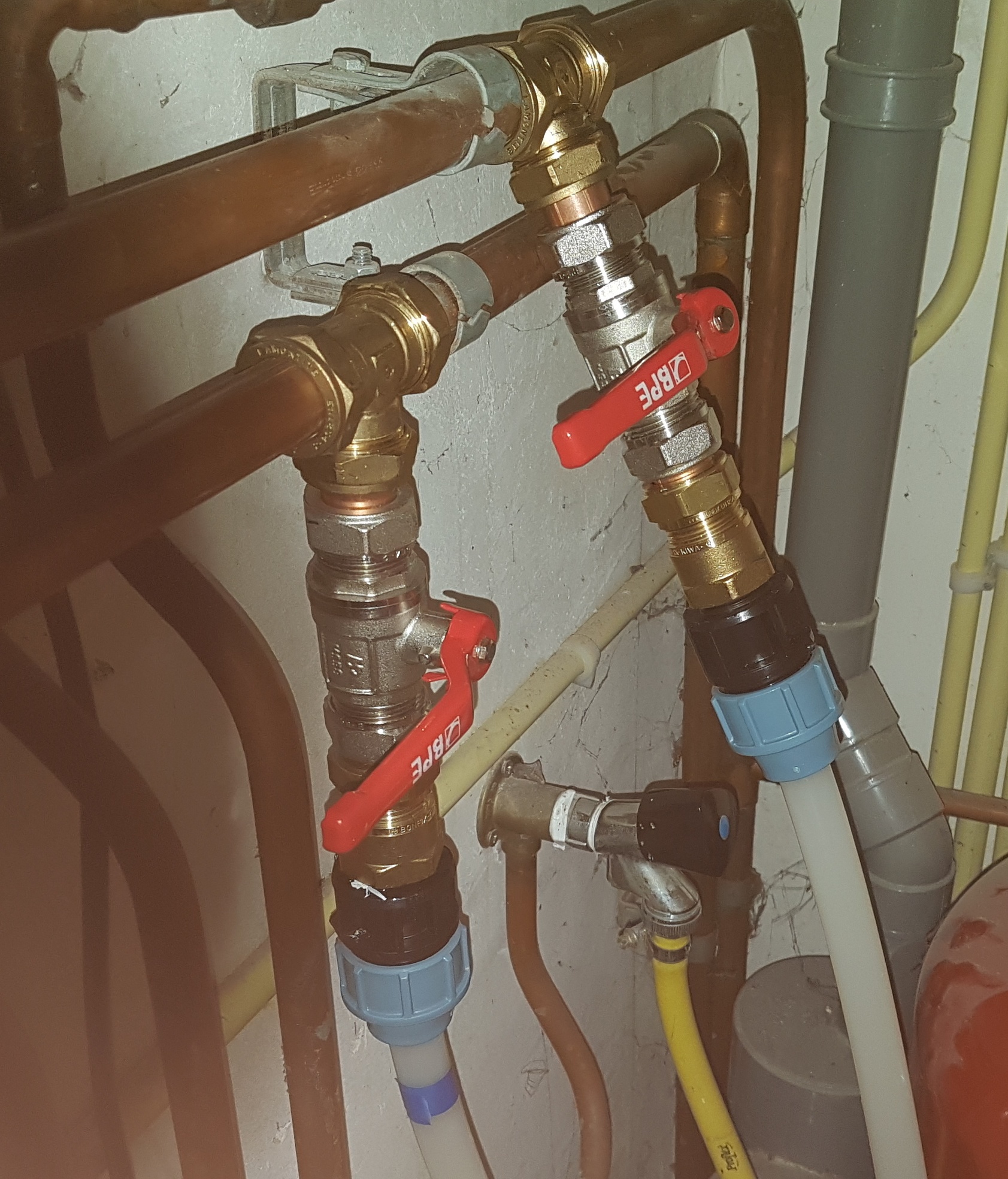

En hier een foto van de aansluiting van de tweede warmtepomp ( dus de rechter ).
Kranen staan nu dicht, omdat ik de temperatuur weerstand van die pomp hopelijk vandaag eens ga verwijderen en nameten.
Al geloof ik wel dat er vandaag hier iets sociaals op het programma is gekomen......
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
Met als opdracht blauwe wartel haha.
Wist niet dat Tyleen te verwisselen was met vv slang....
Daar zit toch altijd een bus in?
1 PVoutput . Dongen NB
/u/668766/crop5dc1e9cc6e7c4_cropped.png?f=community)
:strip_icc():strip_exif()/u/24831/fsn-rin.jpg?f=community)
Kan op war, kan ook op vaste temperatuur.
En condensatie ga je wel last van krijgen met Ta onder de 20 tenzij je geïsoleerde leidingen hebt en een fancoil met condens afvoer.
Maar omdat radiatoren aanpassen duur was heb ik gewoon een airco laten hangen
Ik draag een rok, wat is jouw excuus?
Om effectief te kunnen koelen zit je in mijn beleving al snel aan een Ta van 10 of lager en fans icm een groot radiator oppervlak. Er bestaat een risico van pendelen omdat het buffervat niet bij koelen gebruikt wordt.:
[...]
Kan op war, kan ook op vaste temperatuur.
En condensatie ga je wel last van krijgen met Ta onder de 20 tenzij je geïsoleerde leidingen hebt en een fancoil met condens afvoer.
Maar omdat radiatoren aanpassen duur was heb ik gewoon een airco laten hangen
Gasloos. Mitsubishi scr-m60v-200d-set. Zonnepanelen 5760wp. Marstek Venus E 5,12 KWh.
:strip_icc():strip_exif()/u/214605/crop5db1350c03392_cropped.jpeg?f=community)
Thanks....
Zelfs iets te warm, maar goed WAF zegt o wat lekker.
Om daarvoor nu mijn stooklijn aan te passen..
Vol vermogen als het script maar klopt dan.
Wel veel vocht nog , dus wat als er minder vocht is
Wat me opvalt.
pompsnelheid is naar beneden
Dt van 2 toch gewoon naar 4
Freq is wel eens hoger geweest bij hoger Tbuiten
sommige radiatoren veranderen de Tretour bij warme Taanvoer
Maar tot nu toe
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Je hebt de pomp snelheid toch limiet gegeven van 15?:
[...]
Thanks....
Zelfs iets te warm, maar goed WAF zegt o wat lekker.
Om daarvoor nu mijn stooklijn aan te passen..
Vol vermogen als het script maar klopt dan.
Wel veel vocht nog , dus wat als er minder vocht is
Wat me opvalt.
pompsnelheid is naar beneden
Dt van 2 toch gewoon naar 4
Freq is wel eens hoger geweest bij hoger Tbuiten
sommige radiatoren veranderen de Tretour bij warme Taanvoer
Maar tot nu toe
Dan kan hij dt toch ook niet kleiner maken, wat niet erg is overigens.
Max is 82 Hz toch? Ik hoop dat software nog hoger vrij geeft bij -5 of -10 ,dat is afwachten of dat ooit nog voor gaat komen.
1 PVoutput . Dongen NB
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
open verdeler was vroeguh....
Heb geen verdeler meer.
[ boven een kleintje dan, waarvan maar 1 radiator meeloopt :-) ]Komt wss doordat ik teveel aan 1 kant geknepen heb
Als ik met voetventiel en kraan speel kreeg ik de rest wel stil.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Word steeds warmer bij jou, veel visite ofzo?:
[...]
open verdeler was vroeguh....
Heb geen verdeler meer.
Komt wss doordat ik teveel aan 1 kant geknepen heb
Als ik met voetventiel en kraan speel kreeg ik de rest wel stil.
Ennuh je pvo doet het niet meer
1 PVoutput . Dongen NB
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
Ik hoor het tijdens deze dagen met elk uurtje/anderhalf een defrost ook wel door de radiatorleidingen nu boven waar de radiatoren nog hangen...
Maar je wilt ze toch niet gaan knijpen voor alleen de defrosts?
Tijdens de defrost (paarse lijn) loopt er bijna 40 liter per minuut
Na de defrost begint ie bij 30l/m waarna deze weer afzakt, maar dat is niet zo erg...
Ik heb alles geknepen zodat mijn Tr gelijk lopen..:
[...]
Ik hoor het tijdens deze dagen met elk uurtje/anderhalf een defrost ook wel door de radiatorleidingen nu boven waar de radiatoren nog hangen...
Maar je wilt ze toch niet gaan knijpen voor alleen de defrosts?
[Afbeelding]
Tijdens de defrost (paarse lijn) loopt er bijna 40 liter per minuut
Na de defrost begint ie bij 30l/m waarna deze weer afzakt, maar dat is niet zo erg...
Knijpen kan ik met voetventiel en kraan...
Als ik 1 teveel knijp gaat hij suizen
Daarom kan ik nu met kraan en voetventiel toch Tr regelen..
Zodat hij stiller wordt, tijdens een df
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Waarom gaat de pomp van de Panasonic zo gigantisch hard pompen. Dat ding kan toch proportioneel regelen en is geen domme aan/uit pomp. Of vergis ik me
. Met zoveel defrosts als je hebt zou ik er wat aan doen dat ie minder hard pompt.
De pomp wordt zo te zien gestuurde met een signaal van 0-6 Volt. Bij de F-serie hadden ze een hack om lager dan stand 1 te gaan. Geisha_UWP_Bremse
Je kan natuurlijk iets maken met een weerstand + zenerdiode. Of een spanningsregelaar. En daarmee zorgen dat de spanning niet oploopt naar 6 Volt, maar bijvoorbeeld 4 Volt maximaal. Die 10L/m minimaal zal de warmtepomp zelf wel regelen dat de pomp de juiste spanning krijgt.
. Met zoveel defrosts als je hebt zou ik er wat aan doen dat ie minder hard pompt.De pomp wordt zo te zien gestuurde met een signaal van 0-6 Volt. Bij de F-serie hadden ze een hack om lager dan stand 1 te gaan. Geisha_UWP_Bremse
Je kan natuurlijk iets maken met een weerstand + zenerdiode. Of een spanningsregelaar. En daarmee zorgen dat de spanning niet oploopt naar 6 Volt, maar bijvoorbeeld 4 Volt maximaal. Die 10L/m minimaal zal de warmtepomp zelf wel regelen dat de pomp de juiste spanning krijgt.
De f en g modellen gaan ook maximaal pompen, mijne trekt 140 watt alleen de pomp met ontdooien:
Waarom gaat de pomp van de Panasonic zo gigantisch hard pompen. Dat ding kan toch proportioneel regelen en is geen domme aan/uit pomp. Of vergis ik me
De pomp wordt zo te zien gestuurde met een signaal van 0-6 Volt. Bij de F-serie hadden ze een hack om lager dan stand 1 te gaan. Geisha_UWP_Bremse
Je kan natuurlijk iets maken met een weerstand + zenerdiode. Of een spanningsregelaar. En daarmee zorgen dat de spanning niet oploopt naar 6 Volt, maar bijvoorbeeld 4 Volt maximaal. Die 10L/m minimaal zal de warmtepomp zelf wel regelen dat de pomp de juiste spanning krijgt.
1 PVoutput . Dongen NB
Ben benieuwd of ontdooien met 33L/min sneller gaat dan met 20L/min. Als @Dylantje2 een paar groepen dichtzet vlak voor het ontdooien kunnen we het zien
(onder de voorwaarde dat er dezelfde hoeveelheid ijs is als normaal).
En in de 16 kW zit dezelfde circulatiepomp als in de 5 kW. Beetje overkill als je het mij vraagt. De pomp is dan ook niet zo zuinig vergeleken met bijvoorbeeld de Grundfos Alpha.
(onder de voorwaarde dat er dezelfde hoeveelheid ijs is als normaal).En in de 16 kW zit dezelfde circulatiepomp als in de 5 kW. Beetje overkill als je het mij vraagt. De pomp is dan ook niet zo zuinig vergeleken met bijvoorbeeld de Grundfos Alpha.
[ Voor 32% gewijzigd door Dre op 29-12-2019 18:04 ]
Dat is waar, 25 watt op stand 1 is niet echt zuinig. Als je stand 3/4 nodig zou hebben bespaar je met een buffer en secundaire pomp heel wat stroom. Ik zit op 40 watt totaal, terwijl stand 4 ongeveer 80 watt is dacht ik, misschien wel meer:
Ben benieuwd of ontdooien met 33L/min sneller gaat dan met 20L/min. Als @Dylantje2 een paar groepen dichtzet vlak voor het ontdooien kunnen we het zien
En in de 16 kW zit dezelfde circulatiepomp als in de 5 kW. Beetje overkill als je het mij vraagt. De pomp is dan ook niet zo zuinig vergeleken met bijvoorbeeld de Grundfos Alpha.
1 PVoutput . Dongen NB
De mijne doet zo'n 55 tot 60 liter per minuut tijdens een defrost, de watertemperatuur zakt dan van 40 graden naar 24 graden in 5 minuten...:
Ben benieuwd of ontdooien met 33L/min sneller gaat dan met 20L/min. Als @Dylantje2 een paar groepen dichtzet vlak voor het ontdooien kunnen we het zien
Ik draag een rok, wat is jouw excuus?
kreeg vandaag een ingeving!
Ik heb op het vat nog 2 aansluitingen over
Aansluiting 3 & 9 zijn beschikbaar.
Hierop wil ik de warmtepomp aansluiten.
Op 2 & 12 zit de de verwarming aangesloten.
Dan een losse pomp voor (vloer)-verwarming.
Hiermee heeft de WP maximale flow mogelijk; is de verwarming mechanisch gescheiden (water niet!).
11 & 5 is de spiraal voor de zonneboiler.
De andere kant van het vat heeft de SWW aansluitingen (rvs spriaal).
- klopt het dat de Pana kamerthermostaat draadloos is & de Pana met een signaal kabel de VV-pomp aanstuurt? Pana ook een extra sensor heeft voor het vat (indien deze reeds verwarmt is door de zonneboiler, niet zal inschakelen)
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Maar ik bedenk me net hij doet een df al met 35 liter oid:
Ben benieuwd of ontdooien met 33L/min sneller gaat dan met 20L/min. Als @Dylantje2 een paar groepen dichtzet vlak voor het ontdooien kunnen we het zien
En in de 16 kW zit dezelfde circulatiepomp als in de 5 kW. Beetje overkill als je het mij vraagt. De pomp is dan ook niet zo zuinig vergeleken met bijvoorbeeld de Grundfos Alpha.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
:strip_icc():strip_exif()/u/568410/crop580b34f3bb446_cropped.jpeg?f=community)
In het grafiekje zie je dat de Pana de ene keer met 11,59 L/min. een defrost doet en de andere keer met 33,79 L/min. De tijd blijft zo te zien gelijk.:
Ben benieuwd of ontdooien met 33L/min sneller gaat dan met 20L/min. Als @Dylantje2 een paar groepen dichtzet vlak voor het ontdooien kunnen we het zien
En in de 16 kW zit dezelfde circulatiepomp als in de 5 kW. Beetje overkill als je het mij vraagt. De pomp is dan ook niet zo zuinig vergeleken met bijvoorbeeld de Grundfos Alpha.
Hoeveelheid liters water blijft gelijk in de spiraal. enigste wat nog invloed zou kunnen hebben is de temperatuur van het buffervat aan het begin van een defrost.
2x L/L MHI 35ZS-W, L/W Panasonic 5 kW WC05H3E5, ZB Q-Solar 380L 10m2 & OEG 150L 3kW, 3330/3470/2660Wp Zuid, Gasloos 2016, MG Cyberster GT, Waterluxe Duo 7, Bluetti 200Max + 2x B230, SigenStor 17kW+32kWh+11kW AC lader.
:strip_icc():strip_exif()/u/216842/DSCF1740.jpg?f=community)
Verkeerde topic
[ Voor 83% gewijzigd door Oxellaar op 30-12-2019 23:48 ]
Samsung A3050/AR7000 - Elga 3.0 - ME WSH-LN25I Diamond
Hebben mensen hier ook de ervaring dat de ingebouwde thermostaat een domme digitale variant is, dus die alleen aan of uit kent?
Gaat om de WH-MDC05H3E5 die volgas gaat verwarmen of helemaal niet. Mag ik dan anno 2020 niet verwachten dat de gewenste Ta dynamisch wordt geregeld aan de hand van het verschil tussen Ta en Ta_gewenst? Een beetje zoals modulerende CV-ketels al een paar decennia doen zeg maar
Gaat om de WH-MDC05H3E5 die volgas gaat verwarmen of helemaal niet. Mag ik dan anno 2020 niet verwachten dat de gewenste Ta dynamisch wordt geregeld aan de hand van het verschil tussen Ta en Ta_gewenst? Een beetje zoals modulerende CV-ketels al een paar decennia doen zeg maar
Gelukkig hier met aan/uit. Met vvw werd ik in het gastijdperk helemaal gek van de “slim” modulerende Tado. Veel te langzaam opschalen en veel te langzaam afschalen. Had in de ochtend 6 uur nodig om de kamer weer op temperatuur te krijgen. Destijds het Tado forum mee volgeschreven. Van alles geprobeerd, maar bij Tado kregen ze het juiste algoritme voor vvw niet voor elkaar. De slimme thermostaat bleek volslagen onbruikbaar met een LT systeem. Heb overigens nog nooit volgas gezien met WAR plus thermostaat.:
Hebben mensen hier ook de ervaring dat de ingebouwde thermostaat een domme digitale variant is, dus die alleen aan of uit kent?
Gaat om de WH-MDC05H3E5 die volgas gaat verwarmen of helemaal niet. Mag ik dan anno 2020 niet verwachten dat de gewenste Ta dynamisch wordt geregeld aan de hand van het verschil tussen Ta en Ta_gewenst? Een beetje zoals modulerende CV-ketels al een paar decennia doen zeg maar
Wel een probleem vind ik, is dat de ingebouwde thermostaat met hele graden werkt.
[ Voor 3% gewijzigd door t.oswald op 02-01-2020 19:08 ]
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
Even een wat specifiekere vraag hier, nadat ik in het algemene L/W-WP-forum al wat dingen had gevraagd en beantwoord gekregen. Ik heb bij een vriend van me inmiddels 2 weken een 7kW Pana draaien. In het begin draaide hij vrijwel alleen op het element ook al is die in alle menu's uitgeschakeld. Ik vind het vreemd dat je daar niets van terugziet in het display maar goed, dat is kennelijk een beveiliging in de wp die hem beschermt indien het water in het circuit kouder is dan 20 graden. Nou draaide hij een tijdje goed toen het water eenmaal enigszins opgewarmd was, maar daarna is hij een week op vakantie gegaan en toen is de thermostaat (Pana-controller) teruggezet naar 15 graden wat op zich ongeveer de doeltemperatuur van de ruimte is (het is een werkplaats waar hij voor wordt ingezet).
Nou denk ik dat hier dus een situatie speelt waarbij het water sowieso altijd op een vrij lage temperatuur zal blijven en zoek ik dus een manier om de wp goed functionerend te krijgen onder deze condities. Er werd al een suggestie aangedragen een buffervat toe te voegen. Ik neem aan dat ik dan ook een extra waterpomp moet toevoegen aan het systeem. Op zich is dit het overwegen waard maar het liefst houd ik het systeem zo KISS mogelijk. Nu is het namelijk enkel de wp zelf, wat buizen en 2 (pomploze) verdelers.
Ik heb qua settings niet veel afgeweken van de standaard. De dT is 5 en als het goed is staan alle settings om het element bij te schakelen uit (tenminste, de temperatuur waarbij hij hem mag inzetten is -10 gr C). Ik heb niets gedaan met programma's oid.
Zijn er nog instellingen waarmee ik iets kan optimaliseren? En als een buffervat noodzakelijk is om het probleem op te lossen, moet ik dan nog dingen specifiek instellen? Zoals bijvoorbeeld of hij dan de externe pomp pas aanzet zodra hij het retourwater boven een bepaalde temperatuur heeft oid?

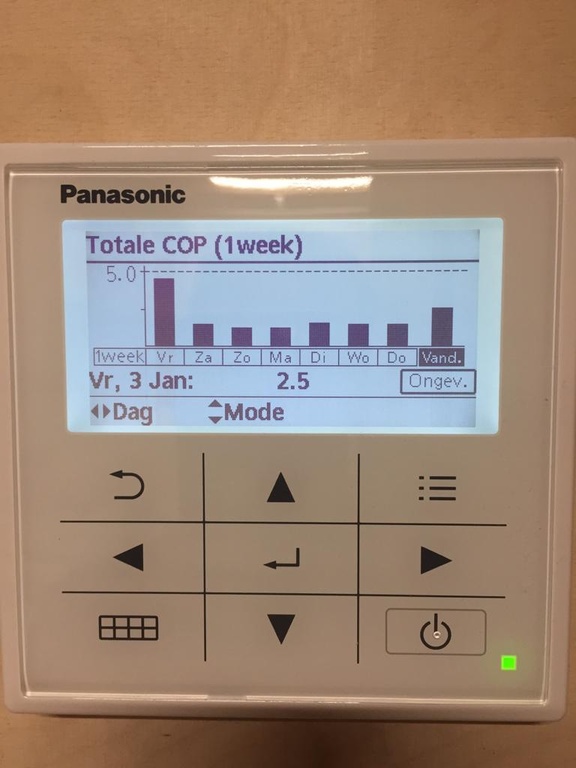

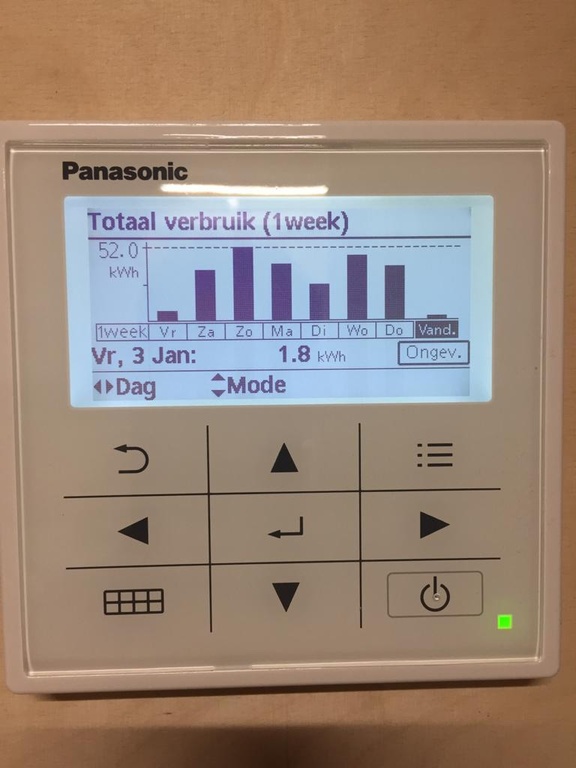

Het verbruik en de interne COP-metingen van de wp geeft in ieder geval aan dat hij op dit moment vooral op het elektrisch element draait:
Nou denk ik dat hier dus een situatie speelt waarbij het water sowieso altijd op een vrij lage temperatuur zal blijven en zoek ik dus een manier om de wp goed functionerend te krijgen onder deze condities. Er werd al een suggestie aangedragen een buffervat toe te voegen. Ik neem aan dat ik dan ook een extra waterpomp moet toevoegen aan het systeem. Op zich is dit het overwegen waard maar het liefst houd ik het systeem zo KISS mogelijk. Nu is het namelijk enkel de wp zelf, wat buizen en 2 (pomploze) verdelers.
Ik heb qua settings niet veel afgeweken van de standaard. De dT is 5 en als het goed is staan alle settings om het element bij te schakelen uit (tenminste, de temperatuur waarbij hij hem mag inzetten is -10 gr C). Ik heb niets gedaan met programma's oid.
Zijn er nog instellingen waarmee ik iets kan optimaliseren? En als een buffervat noodzakelijk is om het probleem op te lossen, moet ik dan nog dingen specifiek instellen? Zoals bijvoorbeeld of hij dan de externe pomp pas aanzet zodra hij het retourwater boven een bepaalde temperatuur heeft oid?
Het verbruik en de interne COP-metingen van de wp geeft in ieder geval aan dat hij op dit moment vooral op het elektrisch element draait:
@godfriedd @reneeke1970
Groter buffer heeft helemaal geen zin. Je moet in de eerste 30 a 40 minuten voordat de heater aan gaat zorgen dat je een kleine lus snel op temperatuur hebt. Ik zou onderstaande schema gebruiken.
Twee T-stukjes, 2-wegklep en besturing op basis van een eigen Ta en Tr sensor
Idem voor jou: Met een sensor voor je buffervat op Ta en Tr kan je een defrost detecteren. Wanneer Ta<Tr dan is er een defrost en kan je de secundaire pomp uitschakelen. Je zal altijd wat flow blijven houden over je secundaire circuit omdat je in je buffervat een drukverschil hebt staan.
[Edit]

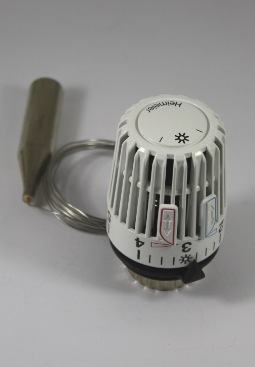

Of een thermostaatkop gebruiken met externe voeler, en deze voeler op Tr aanbrengen met isolatie. Zorg dan wel voor een thermostaatkraan met grote doorlaat en scherpe karakteristiek:
https://supplier-images-myshop.r.worldssl.net/resizer/4072000/pictures/85310130-medium.jpg?version=1
Groter buffer heeft helemaal geen zin. Je moet in de eerste 30 a 40 minuten voordat de heater aan gaat zorgen dat je een kleine lus snel op temperatuur hebt. Ik zou onderstaande schema gebruiken.
Twee T-stukjes, 2-wegklep en besturing op basis van een eigen Ta en Tr sensor
- 1× Arduino = 3 euro
- 2× DS18B20 = 2 euro
- 2× T-stukjes = ?? euro
- 2-wegklep = ?? euro.
Idem voor jou: Met een sensor voor je buffervat op Ta en Tr kan je een defrost detecteren. Wanneer Ta<Tr dan is er een defrost en kan je de secundaire pomp uitschakelen. Je zal altijd wat flow blijven houden over je secundaire circuit omdat je in je buffervat een drukverschil hebt staan.
[Edit]
Of een thermostaatkop gebruiken met externe voeler, en deze voeler op Tr aanbrengen met isolatie. Zorg dan wel voor een thermostaatkraan met grote doorlaat en scherpe karakteristiek:
https://supplier-images-myshop.r.worldssl.net/resizer/4072000/pictures/85310130-medium.jpg?version=1
[ Voor 20% gewijzigd door Dre op 03-01-2020 17:02 ]
Weet je inmiddels welke Ta je nodig hebt om de ruimte op die gewenste 15 graden te houden? Als dat een Ta van 18 of hoger is, kan je dan niet met “temperatuur direct” werken zonder thermostaat? Beetje primitief misschien omdat je dan de “temperatuur direct” moet verhogen als je de ruimte warmer wilt stoken, maar dat kan wel via het display (vanaf Ta 18 gebruikt de pana de backup heater niet meer)
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
