Hmm.. het is de optimizer die het bepaald en niet de inverter zelf? Ik zat te zoeken op se6k max string length, aannemende dat een 6k iets meer aankan dan een 3k. Blijkbaar is dat dus een foute gedachte?
(waarom zal je dan ooit gebruik maken van 2 strings.... als er 50 optimizers op 1 string passen, dan zal zo'n string al gelijk max van de inverter zijn zijn. 50x275= 13750WP
)
One thing's certain: the iPad seriously increases toilet time.. tibber uitnodigingscode: bqufpqmp
Meerdere string met verschillende panelen?, niet alle type optimiser zijn te gebruiken/combineren in één string.:
[...]
Hmm.. het is de optimizer die het bepaald en niet de inverter zelf? Ik zat te zoeken op se6k max string length, aannemende dat een 6k iets meer aankan dan een 3k. Blijkbaar is dat dus een foute gedachte?
(waarom zal je dan ooit gebruik maken van 2 strings.... als er 50 optimizers op 1 string passen, dan zal zo'n string al gelijk max van de inverter zijn zijn. 50x275= 13750WP
De inverter doet eigenlijk vrij weinig, die zet dc om in ac. en geeft logging door.
Je kunt haast zo stellen dat de optimisers de omvormers zijn.
1 PVoutput . Dongen NB
:strip_icc():strip_exif()/u/71221/crop5ba7925a4901c_cropped.jpeg?f=community)
Moet ik met meerdere gebouwen, dakvlakken en hellingshoeken beter meerdere omvormers gebruiken, of kan 1 grote centrale omvormer dat ook aan?
Situatie
In de toekomst ga ik schuur, achtergevel en wellicht ook voorgevel vol zonnepanelen leggen. Die moeten ons verbruik (~3000 kWh), toekomstige elektrische wagen (ca. 7.500km/jaar), en in de toekomst ook koken (en verwarmen?) mogelijk maken.

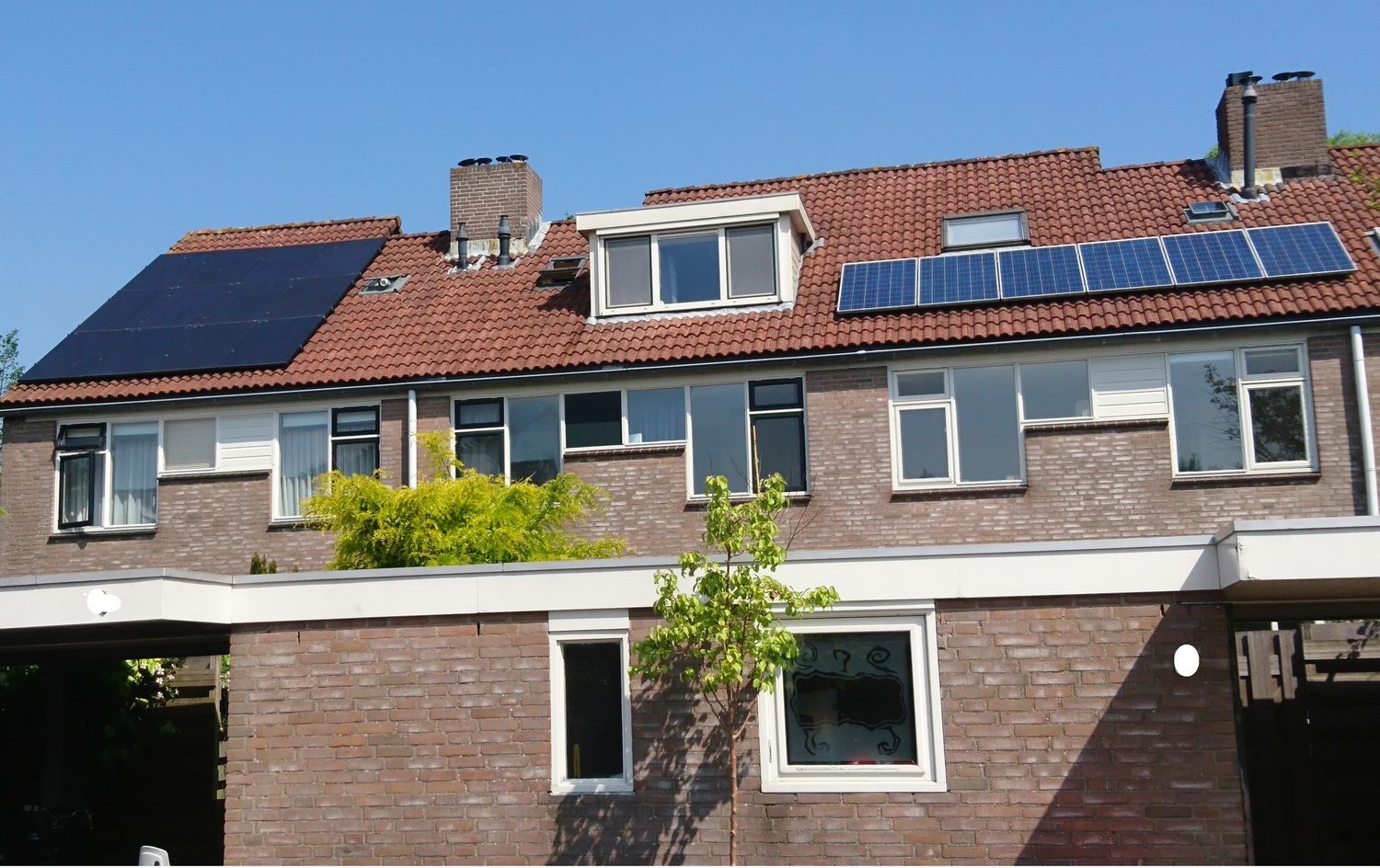

Achtergevel (zuid):

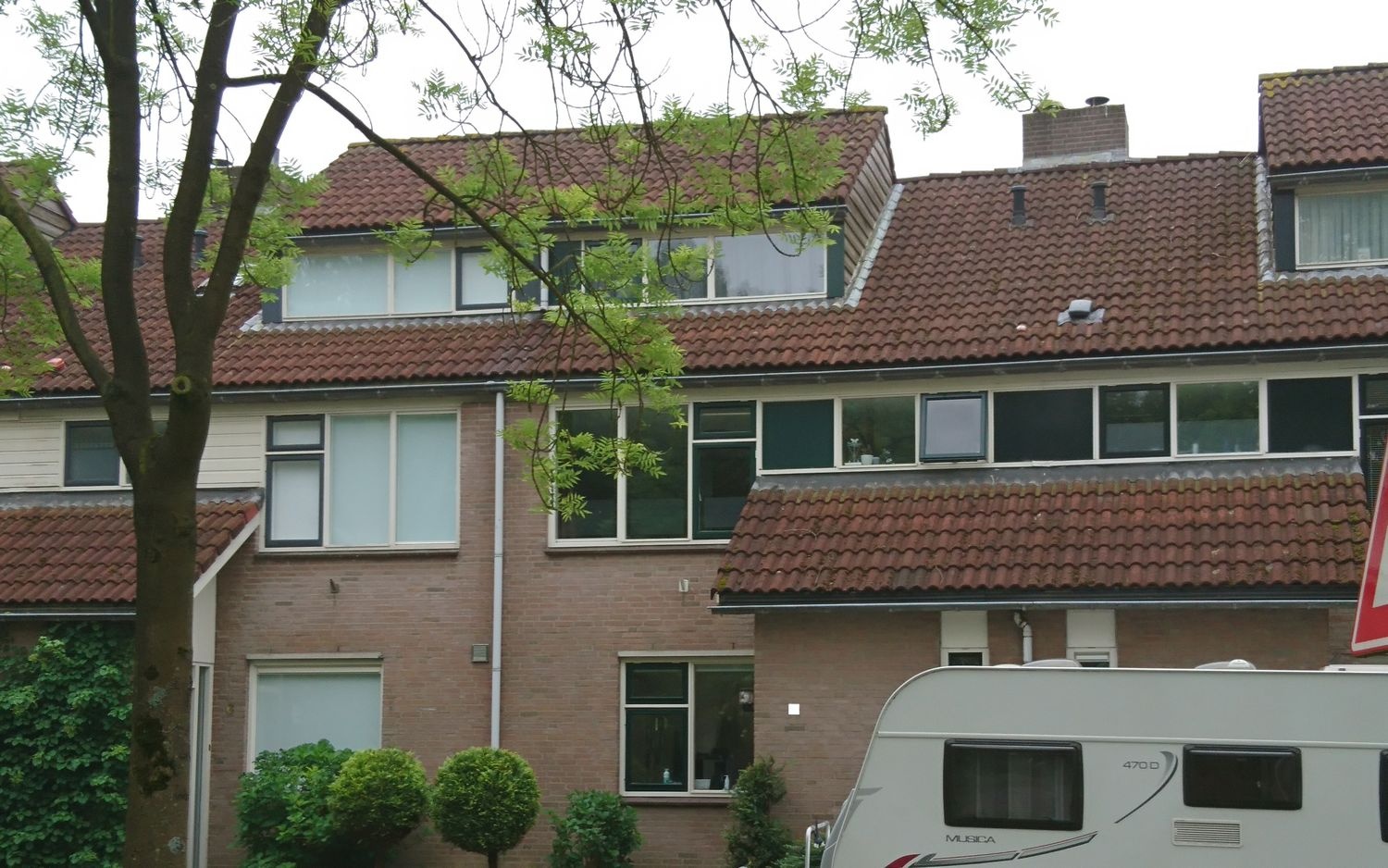

Voorgevel (noord):
- schuur is op het zuiden gericht (190 graden). Panelen komen vrijwel vlak te liggen, op betontegels (ca. 2 graden). Er passen er 12.
- achtergevel is ook op het zuiden gericht (190 graden), normale dakhelling (ca. 40 graden). Daar passen ca. 8 panelen. De zonnepanelen op de dakkapel komen ook op die helling, of vrijwel plat zoals op de schuur.
- voorgevel is op het noorden gericht (10 graden), zelfde dakhelling. Daar passen ca. 9 panelen. Maar wellicht overbodig of te lage opbrengst.
We zitten nu nog op een 1x35A hoofdaansluiting, maar dat zullen we moeten upgraden naar 3x 25A. Inclusief nieuwe meterkast (nu nog porselein).
Omdat ik nu alvast kabels naar de schuur ga trekken voor de laadpaal, wil ik weten of ik daar DC of AC-kabels voor de zonnepanelen bij moet leggen (+ UTP). Sowieso komt het allemaal in zo’n rode mantelbuis, maar liever leg ik daar ook gelijk de goede kabels in.
Idee 1:
In de schuur omvormer voor 12 panelen. Met 3G6-kabel naar de meterkast trekken (ca. 20 meter kabel), op eigen groep.
Aparte omvormer op zolder voor zuid-dakvlak, of voor beide dakvlakken. Kabel naar eigen groep in de meterkast.
Idee 2:
DC-kabels naar zolder leiden (ca. 15-20 meter kabel). Daar 3-fasen omvormer voor schuur en beide dakvlakken (of alleen zuid).
Wat denken jullie?
edit: verplaatst naar eigen topic
Situatie
In de toekomst ga ik schuur, achtergevel en wellicht ook voorgevel vol zonnepanelen leggen. Die moeten ons verbruik (~3000 kWh), toekomstige elektrische wagen (ca. 7.500km/jaar), en in de toekomst ook koken (en verwarmen?) mogelijk maken.
Achtergevel (zuid):
Voorgevel (noord):
- schuur is op het zuiden gericht (190 graden). Panelen komen vrijwel vlak te liggen, op betontegels (ca. 2 graden). Er passen er 12.
- achtergevel is ook op het zuiden gericht (190 graden), normale dakhelling (ca. 40 graden). Daar passen ca. 8 panelen. De zonnepanelen op de dakkapel komen ook op die helling, of vrijwel plat zoals op de schuur.
- voorgevel is op het noorden gericht (10 graden), zelfde dakhelling. Daar passen ca. 9 panelen. Maar wellicht overbodig of te lage opbrengst.
We zitten nu nog op een 1x35A hoofdaansluiting, maar dat zullen we moeten upgraden naar 3x 25A. Inclusief nieuwe meterkast (nu nog porselein).
Omdat ik nu alvast kabels naar de schuur ga trekken voor de laadpaal, wil ik weten of ik daar DC of AC-kabels voor de zonnepanelen bij moet leggen (+ UTP). Sowieso komt het allemaal in zo’n rode mantelbuis, maar liever leg ik daar ook gelijk de goede kabels in.
Idee 1:
In de schuur omvormer voor 12 panelen. Met 3G6-kabel naar de meterkast trekken (ca. 20 meter kabel), op eigen groep.
Aparte omvormer op zolder voor zuid-dakvlak, of voor beide dakvlakken. Kabel naar eigen groep in de meterkast.
Idee 2:
DC-kabels naar zolder leiden (ca. 15-20 meter kabel). Daar 3-fasen omvormer voor schuur en beide dakvlakken (of alleen zuid).
Wat denken jullie?
edit: verplaatst naar eigen topic
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
:strip_icc():strip_exif()/u/19469/crop5dafff181dc22.jpeg?f=community)
:strip_icc():strip_exif()/u/192289/t.net.jpg?f=community)
Als een algemene FYI dit is een voorbeeld van een eendraadschema dat verplicht is in België.
https://tweakers.net/ext/...why/full.png?nohitcount=1
- eendraadsschema (enkel zonnepaneel gedeelte), hier moet op staan hoeveel strings, hoeveel panelen (wp) en type omvormer (merken model)
- C10/11 certificaat van de omvormer
- Serie nummer van de omvormer
- Technische sheet van de zonnepanelen
optioneel
- Schema aansluiting zonnepanelen
De rails dingen geaard te zijn met minimum diameter wat naar de 'omvormer'/'zekeringskast' gaat. In mijn geval dus 4mm2, met een maximum van 6mm2. Zoals ik de raad kreeg ook al is het maar 3g2,5, zonnepanelen aarde met 4mm2 .
en bij deze subtiel mijn schoonzus bedanken voor het uit tekenen en hertekenen.. van de schema's
https://tweakers.net/ext/...why/full.png?nohitcount=1
- eendraadsschema (enkel zonnepaneel gedeelte), hier moet op staan hoeveel strings, hoeveel panelen (wp) en type omvormer (merken model)
- C10/11 certificaat van de omvormer
- Serie nummer van de omvormer
- Technische sheet van de zonnepanelen
optioneel
- Schema aansluiting zonnepanelen
De rails dingen geaard te zijn met minimum diameter wat naar de 'omvormer'/'zekeringskast' gaat. In mijn geval dus 4mm2, met een maximum van 6mm2. Zoals ik de raad kreeg ook al is het maar 3g2,5, zonnepanelen aarde met 4mm2 .
en bij deze subtiel mijn schoonzus bedanken voor het uit tekenen en hertekenen.. van de schema's
[ Voor 28% gewijzigd door Icekiller2k6 op 14-05-2018 16:16 ]
MT Venus E 5KW (V151) P1 HomeWizard | Hackerspace Brixel te Hasselt (BE) - http://www.brixel.be | 9800X3D, 96GB DDR5 6000MHZ, NVIDIA GEFORCE 4090, ASRock X670E Steel Legend, Seasonic GX1000
/u/461322/crop5bf4878fe31e3_cropped.png?f=community)
vandaag is het aantal panelen gestegen naar 13.
12 zijn geïnstalleerd, maar bij 720V was er nog geen productie. Daarna is de 13e eventjes los aangesloten. voltage schoot naar 780 om weer in te kakken naar 747.
Bij 747V is er wel productie, maar slechts 500Watt
Had toch echt wel >3k verwacht met 13x300 panelen.
Ik vind het maar raar.... morgen wordt pas het volledige hoeveelheid geplaatst (er moet wat gecoördineerd worden omdat deze 1 vlak is met de buren). Hopelijk worden er reëler waarden geproduceerd dan...
One thing's certain: the iPad seriously increases toilet time.. tibber uitnodigingscode: bqufpqmp
Een string omvormer had al 20 kWh binnen.....:
[...]
vandaag is het aantal panelen gestegen naar 13.
12 zijn geïnstalleerd, maar bij 720V was er nog geen productie. Daarna is de 13e eventjes los aangesloten. voltage schoot naar 780 om weer in te kakken naar 747.
Bij 747V is er wel productie, maar slechts 500Watt
Had toch echt wel >3k verwacht met 13x300 panelen.
Ik vind het maar raar.... morgen wordt pas het volledige hoeveelheid geplaatst (er moet wat gecoördineerd worden omdat deze 1 vlak is met de buren). Hopelijk worden er reëler waarden geproduceerd dan...
1 PVoutput . Dongen NB
Ik ben live! Uiteindelijk toch voor de SolarEdge oplossing gegaan met optimizers. Schoorsteen moeten we nog even afhakken
/u/8830/crop5df8eadcd55ca_cropped.png?f=community)

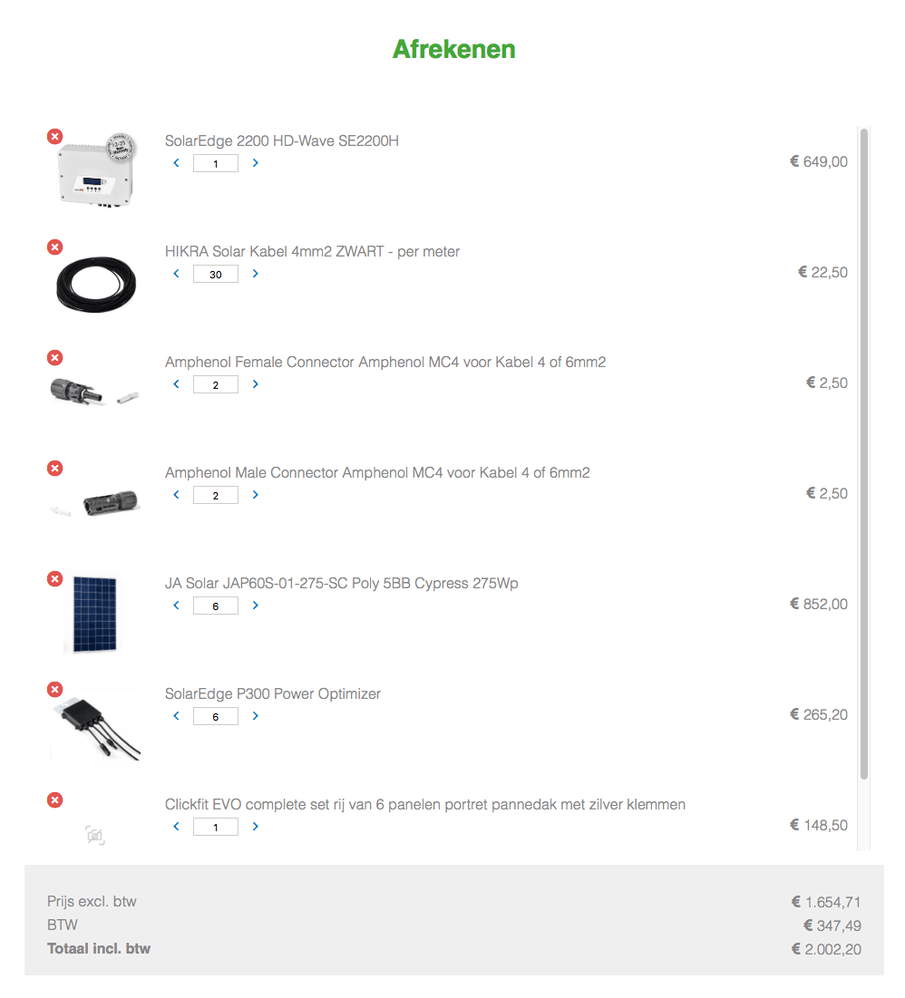

Gaat dit zo werken? En dan vooral de optimizers?
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
:strip_icc():strip_exif()/u/183368/crop627e5ba0436e8_cropped.jpg?f=community)
Installateur is vandaag geweest, in eerste instantie gekeken naar een gewone oplossing met een stringomvormer maar aan de andere kant is er ook nog ruimte voor 15 extra panelen op zuid, ware het niet dat er dakkapellen liggen die door de dag heen wat schaduw werpen.
En toen... kwamen we toch op optimizers, hoewel zowel hij als ik daar eerst niet aan dachten...
Hij gaat het voor me doorrekenen.
En toen... kwamen we toch op optimizers, hoewel zowel hij als ik daar eerst niet aan dachten...
Hij gaat het voor me doorrekenen.
[ Voor 7% gewijzigd door BlueTooth76 op 14-05-2018 21:58 ]
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
:strip_icc():strip_exif()/u/109539/avatar_kerst_still.jpg?f=community){kind=avatar}

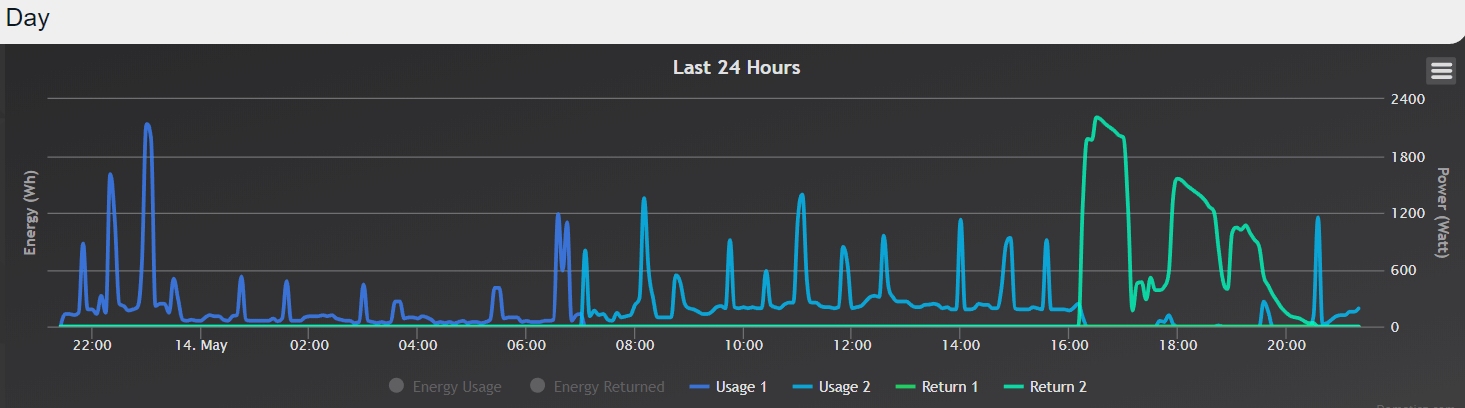

Afgelopen dagen stopt de omvormer er plots mee. Is een Stecagrid 3010 coolcept apparaat. Hangen 10 yingli panda's aan, 270wp de stuk.
Iemand een idee wat dit kan zijn? Er scheen de hele dag door zon. Schaduw zou een veel minder grote piek dip geven. Ook geeft hij bijv. op de foto aan dat het de piek van het maximumvermogen van die dag 1000W was, om 4 uur ofzo. M.a.w. hij start gewoon een 'nieuwe dag' (en het apparaat reboot?)
Ik heb Steca gemaild maar die reageert minder snel dan voorheen (was altijd vrij rap met hun antwoorden).
Zou het stiekem een te hoog voltage zijn?
dat hij dan stopt met leveren omdat er teveel PV-power is?
Iemand een idee wat dit kan zijn? Er scheen de hele dag door zon. Schaduw zou een veel minder grote piek dip geven. Ook geeft hij bijv. op de foto aan dat het de piek van het maximumvermogen van die dag 1000W was, om 4 uur ofzo. M.a.w. hij start gewoon een 'nieuwe dag' (en het apparaat reboot?)
Ik heb Steca gemaild maar die reageert minder snel dan voorheen (was altijd vrij rap met hun antwoorden).
Zou het stiekem een te hoog voltage zijn?
dat hij dan stopt met leveren omdat er teveel PV-power is?
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Ik weet niet wat er allemaal aan hangt aan panelen?:
Afgelopen dagen stopt de omvormer er plots mee. Is een Stecagrid 3010 coolcept apparaat.
[afbeelding]
Iemand een idee wat dit kan zijn? Er scheen de hele dag door zon. Schaduw zou een veel minder grote piek dip geven. Ook geeft hij bijv. op de foto aan dat het de piek van het maximumvermogen van die dag 1000W was, om 4 uur ofzo. M.a.w. hij start gewoon een 'nieuwe dag' en het apparaat reboot.
Ik heb Steca gemaild maar die reageert minder snel dan voorheen (was altijd vrij rap met hun antwoorden).
Zou het stiekem een te hoog voltage zijn?
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
Power heeft niks met voltage te maken, maar als je daar aan twijfelt moet je even het voltage van je string oproepen en vooral ook de spanning aan de ac kant?:
Afgelopen dagen stopt de omvormer er plots mee. Is een Stecagrid 3010 coolcept apparaat.
[afbeelding]
Iemand een idee wat dit kan zijn? Er scheen de hele dag door zon. Schaduw zou een veel minder grote piek dip geven. Ook geeft hij bijv. op de foto aan dat het de piek van het maximumvermogen van die dag 1000W was, om 4 uur ofzo. M.a.w. hij start gewoon een 'nieuwe dag' en het apparaat reboot.
Ik heb Steca gemaild maar die reageert minder snel dan voorheen (was altijd vrij rap met hun antwoorden).
Zou het stiekem een te hoog voltage zijn?
1 PVoutput . Dongen NB
Ik zit gelukkig niet de hele dag voor het ding, dus ik kan helaas niet zien wat er aan de ac-zijde gebeurt en wat er aan de dc-zijde gebeurd. Er staan ook geen fouten in het logboek die iets zeggen. De boost-converter gaf in het verleden wel eens een melding bij k*tweer 's morgens, maar midden op de dag heb je die zeker niet nodig. Volgens Steca was dat normaal, ik geloof ze wel
Waar ik op doelde was het voltage van het grid. Als die op 250v komt stoppen omvormers met leveren
10 Yingli Panda, 270wp de stuk.
[ Voor 8% gewijzigd door Nox op 14-05-2018 22:43 ]
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Kun je die grafieken niet uit de omvormer halen dan?:
[...]
Ik zit gelukkig niet de hele dag voor het ding, dus ik kan helaas niet zien wat er aan de ac-zijde gebeurt en wat er aan de dc-zijde gebeurd. Er staan ook geen fouten in het logboek die iets zeggen. De boost-converter gaf in het verleden wel eens een melding bij k*tweer 's morgens, maar midden op de dag heb je die zeker niet nodig. Volgens Steca was dat normaal, ik geloof ze wel
[...]
10 Yingli Panda, 270wp de stuk.
Of logging online?
1 PVoutput . Dongen NB
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Ik denk dat ik dit maar ga doen idd. Het scheelt best veel in terugverdientijd en de Hola Hola?
Komt best goed uit de test. Ik zet er eerst 2 optimisers aan en dan maar eens kijken hoe de schaduw precies valt tegen het eind van de avond. Dank u wel!
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
Meen je dit?
Je bent niet wijs, vandaag was het 1x voorgekomen om 3 uur ofzo. De hele dag in een warm hoekje zitten... mij niet gezien.
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
Eigenlijk niet. Zeker 's morgens niet en ook is 2200-ish watt niks te veel voor een 3kw omvormer. Eigenlijk alle fouten die je van buitenaf zou kunnen bedenken:
te hoge temperatuur
te hoge grid voltage
to hoge freq.
Of te lage uiteraard
Wordt allemaal gelogd als aparte foutcode. Een zelftest is mogelijk maar dan moet je hem op Italiaans grid zetten, doe ik maar niet
Er is een installatiemenu, heb je een key voor nodig
FF zoeken.EDIT:
Gevonden in de manual. Maar ook daar staat niks in. Je hebt er overigens niks te zoeken, je kan gewoon de security settings overriden (feed-in op 51Hz...
)
[ Voor 19% gewijzigd door Nox op 15-05-2018 00:29 ]
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
/u/747887/crop581a4b4491fc7_cropped.png?f=community)
Ben heel benieuwd welke nadelen jij ziet mbt uitbreiding als je gebruik maakt van de P404 ipv P300? Ik kan me de iets hogere prijs voorstellen en het feit dat de Mpp-range van de P404 begint bij 12,5V ipv 8V. In geval van een standaard 60 cells-paneel dat voor 2/3 beschaduwd is, ben je nadelig uit.
Naast deze zaken zie ik niet 1-2-3 nadelen. Jij wellicht wel?
:strip_icc():strip_exif()/u/109456/bigass3.jpg?f=community)
Als je AC voltage te hoog is geweest heb je een envelopje in de display en staat er in de log AC voltage too high.:
[...]
Ik zit gelukkig niet de hele dag voor het ding, dus ik kan helaas niet zien wat er aan de ac-zijde gebeurt en wat er aan de dc-zijde gebeurd. Er staan ook geen fouten in het logboek die iets zeggen. De boost-converter gaf in het verleden wel eens een melding bij k*tweer 's morgens, maar midden op de dag heb je die zeker niet nodig. Volgens Steca was dat normaal, ik geloof ze wel
Waar ik op doelde was het voltage van het grid. Als die op 250v komt stoppen omvormers met leveren
[...]
10 Yingli Panda, 270wp de stuk.
Dus dat zou dan vrij duidelijk zijn.
Je max power van de dag op 1000W heb ik ook wel op de 3600, dan is hij gereboot wat een soort bugje is, maakt echter niets uit voor de opbrengst.
Die stops in je grafiek is niet normaal, dus beter even het antwoord van steca afwachten, dat kan soms een paar dagen duren inderdaad.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Even terugkomend hierop hoor. Maar waar haalde je de cijfers vandaan?
Ik zie in deze specsheet dat er "maar" 25 optimizers aan een 6k-omvromer mag zetten.
Ik probeer dus de juiste informatie te vinden, wat eerlijk gezegd niet makkelijk is...
Met 10 optimizers heb ik geen productie.Hier wordt weer gezegd dat 2 strings van 10+11 niet genoeg is.
Maar 21 optimizers met 300Wp panelen op 1 string is weer > 6000.
One thing's certain: the iPad seriously increases toilet time.. tibber uitnodigingscode: bqufpqmp
Dat heb ik uiteraard gedaan
Maar ik kan ook de webshop vragen.
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Over warmte gesproken.
Een PV diode heb ik getest. De diode zit in een kant en klare MC4 male+female stekker. De diode is te koop bij de internationale Chinees. Deze diode kan volgens het opschrift 1000 Volt en 20 Ampère aan. Een stroom van 19,9 Ampère moet dus makkelijk kunnen. Hieronder een foto van voor de test, en na de test. De diode was uit de behuizing gehaald waardoor deze al beter kon koelen.
De tin begon te smelten, dus de circa 16 Watt (=0,8V drop) aan warmteontwikkeling was teveel voor de diode.
Een test met 10A doet de diode opwarmen tot 170°C in de redelijk gesloten behuizing.
Een PV diode heb ik getest. De diode zit in een kant en klare MC4 male+female stekker. De diode is te koop bij de internationale Chinees. Deze diode kan volgens het opschrift 1000 Volt en 20 Ampère aan. Een stroom van 19,9 Ampère moet dus makkelijk kunnen. Hieronder een foto van voor de test, en na de test. De diode was uit de behuizing gehaald waardoor deze al beter kon koelen.
De tin begon te smelten, dus de circa 16 Watt (=0,8V drop) aan warmteontwikkeling was teveel voor de diode.
Een test met 10A doet de diode opwarmen tot 170°C in de redelijk gesloten behuizing.
:strip_icc():strip_exif()/u/196856/Kopie%2520van%2520tweak-plaatje.jpg?f=community)
/u/58527/crop598f55cf0092d_cropped.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Moet je weer 404 kopen omdat ze niet matchen met p300's. Meer eigenlijk niet hoor:
[...]
Ben heel benieuwd welke nadelen jij ziet mbt uitbreiding als je gebruik maakt van de P404 ipv P300? Ik kan me de iets hogere prijs voorstellen en het feit dat de Mpp-range van de P404 begint bij 12,5V ipv 8V. In geval van een standaard 60 cells-paneel dat voor 2/3 beschaduwd is, ben je nadelig uit.
Naast deze zaken zie ik niet 1-2-3 nadelen. Jij wellicht wel?
Veroordeel niet, verwonder u slechts
:strip_icc():strip_exif()/u/190968/crop5909ce9fa07ea_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/131706/vogeltje.jpg?f=community)
en daar ging de netspanning naar de 255 volt... de SMA klapte er direct uit (en kwam weer langzaam terug), de Omnik bleef dit keer doordraaien.
Het wachten is op de installateur om de groepenkast netjes op 3 fase te zetten en dan te hopen dat het verdelen over de fases een oplossing gaat bieden.
Het wachten is op de installateur om de groepenkast netjes op 3 fase te zetten en dan te hopen dat het verdelen over de fases een oplossing gaat bieden.
[ Voor 14% gewijzigd door DanTm op 16-05-2018 12:59 ]
Diode heeft ook weerstand, daar is hij gewoon niet op berekend geweest. Chinese Cheap
30 x Trina 390wp Op SE en Solis. | MHI 3,5kw
Spanning(verlies) is opzich juist wel interresant.
Immers Spanning x stroom = vermogen.
Als je met 19,9 ampere, 2 volt verlies hebt, weet je in hoeveel watt deze diode in een kacheltje verandert
Zeker als die diode 170 graden wordt, lijkt mij niet heel erg goed voor de levensduur van de diode.
1530 wp SF @ SE2200 ZO en 765 wp @ Soladin 600 ZW PVOutput: http://pvoutput.org/intraday.jsp?id=52736&sid=47955
Verwijderd
Zei al, 6 jaar eruit geweest.
Als het draait, draait het en ben gestopt met volgen. Maar je hebt gelijk. Denk dat ik dan de investering van een omvormer niet heb.
[ Voor 14% gewijzigd door Verwijderd op 16-05-2018 15:48 ]
Blijft de vraag of je twee aansluitingen hebt, anders moet je ze parallel gaan zetten en dan behoren beide string ongeveer dezelde spanning te hebben, de ene met 5 en andere tien zal dus beetje lastig worden:
[...]
Zei al, 6 jaar eruit geweest.
1 PVoutput . Dongen NB
Als ik Google mag geloven dan heeft jou diode een sperspanning van 45 Volt. De spanning is wel erg laag vergeleken met mijne van 1000 Volt. Klinkt meer als een bypass diode voor in een zonnepaneel zelf
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Hoog tijd dat panelen in de Tweakers PriceWatch komen
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
Volgens Ali tot 1000 volt. Er gaat nu tot 800 doorheen. Met 8 ampère word ie lauw:
[...]
Als ik Google mag geloven dan heeft jou diode een sperspanning van 45 Volt. De spanning is wel erg laag vergeleken met mijne van 1000 Volt. Klinkt meer als een bypass diode voor in een zonnepaneel zelf
MC4 Connector IP68 Waterdicht met 15A Diodes 15SQ045 Gebruik voor zonnepaneel
http://s.aliexpress.com/RJrEzmeY?fromSns=Kopiëren naar klembord
1 PVoutput . Dongen NB
Ali zegt 1000 Volt. Ik zeg 45 Volt.
We zitten op Tweakers
. Probeer eens die 800 Volt van 1 string over de diode in sperrichting te plaatsen. Denk niet dat die diode het overleeft. Let wel op de veiligheid!
45 Volt lijkt me niet geschikt als stringdiode.
We zitten op Tweakers
. Probeer eens die 800 Volt van 1 string over de diode in sperrichting te plaatsen. Denk niet dat die diode het overleeft. Let wel op de veiligheid!45 Volt lijkt me niet geschikt als stringdiode.
:strip_icc():strip_exif()/u/11010/crop5e9b47f8a887a_cropped.jpeg?f=community)
Ik heb die diodes er hier ook tussen (5 strings van 5x SF160), werkt wel okay, draait op deze manier nu een jaartje. Beetje lauw voelen ze aan die 2 die binnen liggen als de zooi op vol vermogen aan het draaien is. Ik zou die chinese specs met een flinke korrel zout nemen en zeker niet tot de max gaan. In dit geval gaat er nog geen 2 A stroom doorheen dus dat blijft wel heel.
GA-Z97X-UD5H, Core i5 4670, 8Gb DDR3, MSI GTX 1050 Ti 4Gb, Samsung 840 EVO 250 Gb SSD, BCM94360CD Wifi+Bluetooth 4.0LE, MacOS 13 High Sierra
:strip_icc():strip_exif()/u/645627/crop5b030e3193a16_cropped.jpeg?f=community)
TrinaSolar All Black 2377Wp (DC) + SMA SB 2.5 ozo | TrinaSolar All Black 1127 Wp (DC) + SMA SB 1.5 wnw | JASolar All Black 500Wp (DC) + APS YC500I wnw | In de maak: JA Solar 1231 Wp (DC) + SMA SB 1.5 wnw | OptiTrac Global Peak AAN | Kruimte iso Rc 4.41
:strip_icc():strip_exif()/u/322480/crop59259a5419612_cropped.jpeg?f=community)
Dit topic is gesloten.
Let op:
Dit is een algemeen PV opwek topic: de scope van dit topic is dan ook "opwekken met PV".
Alle overige vragen of opmerkingen horen thuis in andere/nieuwe topics in DED.
Het bespreken van persoonlijke offertes en specifieke vragen horen in een eigen topic!
Andere grote vragen, dingen met meer diepgang? Eigen topic
Dit is een algemeen PV opwek topic: de scope van dit topic is dan ook "opwekken met PV".
Alle overige vragen of opmerkingen horen thuis in andere/nieuwe topics in DED.
Het bespreken van persoonlijke offertes en specifieke vragen horen in een eigen topic!
Andere grote vragen, dingen met meer diepgang? Eigen topic
