En alweer een update!Flapperbol schreef op woensdag 24 augustus 2022 @ 16:15:
Weer een defecte game op de kop kunnen tikken voor €2. Deze keer Altered Beast voor de Mega Drive.
[Afbeelding]
Vanavond maar even sleutelen en hopelijk is ie te fixen.
De enige juiste opmerking:
"Riiiise from your grave"
Eerst even gekeken wat de cartridge deed: Volledig zwart scherm, geen teken van leven.
Daarna vuil uitgesloten door met alcohol de contacten schoon te maken, maar helaas nog steeds zwart beeld
Had een foto kunnen neerzetten van een zwart scherm, maar dat voegt zo weinig toe
Op het eerste oog leek er weinig aan de hand met de cartridge. Klein beetje vies maar geen bijzonderheden:
:strip_exif()/f/image/YHwIZV4jUddyvs0ALKHTvXb3.jpg?f=fotoalbum_large)
Op de achterkant was een contactpunt aan het loslaten, maar dat was voor nu nog geen probleem.
Kwam op internet (bron) tegen dat het voor kan komen dat een diode in de IC stuk kan zijn.

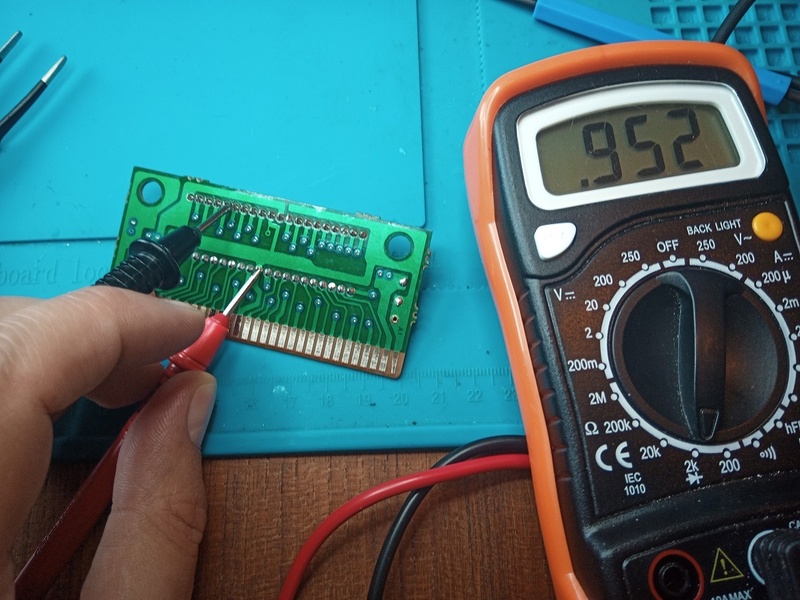

Met de multimeter aan de slag gegaan, één kant op de ground, en met de andere langs de andere pinnen van de IC. Alle waardes zijn goed, behalve '1'. Dat is een teken dat zo'n diode stuk is.
:strip_exif()/f/image/9QyKCnX2S53fLge9LC3axqYl.jpg?f=fotoalbum_large)
En warempel het achtste contactpunt gaf een 1 weer:
:strip_exif()/f/image/TYqWlTEivUqRPlVg4264MAvQ.jpg?f=fotoalbum_large)
De fix hiervoor is een 1K weerstand tussen het contactpunt en de ground te solderen (Geen idee waarom, maar dit gaf mijn bron aan
:strip_exif()/f/image/kh98Hb8qdwE9fc4qsSWzVPpv.jpg?f=fotoalbum_large)
Cartridge weer dichtgeschroefd en moment of truth:
Toch nog uit de dood kunnen herrijzen
en wat blijft die muziek uit dat tijdperk toch gaaf!
