Voor 23 euro per stuk nauwelijk de moeite waard om zelf te doen.:
[...]
Zelf (beton)schans maken voor zonnepanelen
Dit blijf ik geinig vinden, zelf heb ik helaas nauwelijks platdak
http://degrootbeton.nl/pr...tagesysteem-zonnepanelen/
Ik heb niet de illussie dat ik er van scratch in een werkdag 10 kan maken maar als ik een dagje minder vrij neem kan ik wel voldoende verdienen om er 10 te kopen. En dan heb ik nog een stuk minder rommel ervan ook
[ Voor 14% gewijzigd door TWyk op 01-08-2017 17:26 ]
:strip_icc():strip_exif()/u/80031/crop5de22a11a1a45_cropped.jpeg?f=community)
Mijn pa had voorlaatst voor de fun zo'n drone met camera gekocht (hoe ouder hoe gekker
)
Dus zojuist ff geprobeerd wat foto's te schieten
Geen FULL HD Kwaliteit maar toch leuk voor het idee
)Dus zojuist ff geprobeerd wat foto's te schieten
Geen FULL HD Kwaliteit maar toch leuk voor het idee
:strip_exif()/u/47567/3.gif?f=community)
:strip_icc():strip_exif()/u/212073/crop5790930e15fe8_cropped.jpeg?f=community)
Ik kom er nog niet helemaal uit.
Zijn er regels als je op x meter hoog panelen op een plat dak legt, je 1/10 van X afstand tot de dakrand moet houden voor de windlast ? (Of 1/10 van de breedte???)
De eis van de hoogte van je panelen tot de dakrand houden ken ik wel.
15 graden schans voor landscape is iets van ongeveer 30 cm hoog (met 4 cm dik paneel erop)
Dus 30 cm van de dakrand is genoeg voor die eis.
Welnu, bijna 9 meter hoog dak, ruwweg 8x4 meter, maar zou het 80- 90 cm moeten worden ?
Het is niet een doos met een plat dak, maar 60'graden daken met plat bovenstuk.
Zie: https://www.bespaarbazaar...Randzone_zonnepanelen.jpg
Ik wilde/moest dak haast tot de nokpan vol leggen en dan kwam het beetje over de goot heen (die komt half onder de nokpan)
Nu gewoon rij brede en rij smalle panelen, dat kan makkelijk met panasonic gelukkig.
Uitleg:
- Oranje kleur rand is de nokpan
- Roze strook is een goot die langs de rand loopt
- Groen "paneel" is gericht op West
- lichte kleur "paneel" is gericht op Oost.
- Het is maar halve dak (vierkante tussen de panelen is dakluik) omdat de andere kant van luik gespiegeld is.
Er liggen nog wel wat "panelen" omdat ik er paar over had zodat ik kon zien hoe het wordt met dakluik met eruit klimmen en ruimte. Dus de helft van panelen rechts van dakluik ligt er wel zo, en toen had ik geen papier meer
Ik hou ongeveer 50-60 cm tot de rand over zo.
Plan is om alles wel te koppelen, dus kan ballast verdeeld worden, en is er een groter oppervlak om krachten te verdelen.
Zijn er regels als je op x meter hoog panelen op een plat dak legt, je 1/10 van X afstand tot de dakrand moet houden voor de windlast ? (Of 1/10 van de breedte???)
De eis van de hoogte van je panelen tot de dakrand houden ken ik wel.
15 graden schans voor landscape is iets van ongeveer 30 cm hoog (met 4 cm dik paneel erop)
Dus 30 cm van de dakrand is genoeg voor die eis.
Welnu, bijna 9 meter hoog dak, ruwweg 8x4 meter, maar zou het 80- 90 cm moeten worden ?
Het is niet een doos met een plat dak, maar 60'graden daken met plat bovenstuk.
Zie: https://www.bespaarbazaar...Randzone_zonnepanelen.jpg
Ik wilde/moest dak haast tot de nokpan vol leggen en dan kwam het beetje over de goot heen (die komt half onder de nokpan)
Nu gewoon rij brede en rij smalle panelen, dat kan makkelijk met panasonic gelukkig.
Uitleg:
- Oranje kleur rand is de nokpan
- Roze strook is een goot die langs de rand loopt
- Groen "paneel" is gericht op West
- lichte kleur "paneel" is gericht op Oost.
- Het is maar halve dak (vierkante tussen de panelen is dakluik) omdat de andere kant van luik gespiegeld is.
Er liggen nog wel wat "panelen" omdat ik er paar over had zodat ik kon zien hoe het wordt met dakluik met eruit klimmen en ruimte. Dus de helft van panelen rechts van dakluik ligt er wel zo, en toen had ik geen papier meer
Ik hou ongeveer 50-60 cm tot de rand over zo.
Plan is om alles wel te koppelen, dus kan ballast verdeeld worden, en is er een groter oppervlak om krachten te verdelen.
[ Voor 8% gewijzigd door jacovn op 02-08-2017 06:03 ]
8x330 NO12.5°, 8x330 ZW12.5°, 8x350 ZW60°, 8x325 NO10°, SE8K, P500. 6x410 ZW10° Enphase
:strip_icc():strip_exif()/u/322480/crop59259a5419612_cropped.jpeg?f=community)
:strip_exif()/u/340453/crop67a669ce4f1f4_cropped.webp?f=community)
:strip_icc():strip_exif()/u/464322/050831IM%2520caveyshout%2520middel%2520groot.jpg?f=community)
ZZP'er in de solar (werkvoorbereiding / voorman / plaatsen) sinds 2009 fulltime met PV bezig. Met houtkachel en warmtepomp gasvrij!
:strip_icc():strip_exif()/u/109456/bigass3.jpg?f=community)
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
/u/747887/crop581a4b4491fc7_cropped.png?f=community)
:strip_icc():strip_exif()/u/430617/crop601acfe4153b3_cropped.jpeg?f=community)
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
:strip_icc():strip_exif()/u/50885/d2.jpg?f=community)
Liggen jouw panelen bovenop de veranda zo goed als vlak? (waarschijnlijk kleine afloop voor (regen)water?:
Mijn pa had voorlaatst voor de fun zo'n drone met camera gekocht (hoe ouder hoe gekker
Dus zojuist ff geprobeerd wat foto's te schieten
Geen FULL HD Kwaliteit maar toch leuk voor het idee
[afbeelding]
[afbeelding]
[afbeelding]
Of bedriegen de foto's hier.
Wij overwegen ook de panelen op de garage/uitbouw te laten plaatsen in plaats van op het schuine dak van de zolder.
Welke overweging/berekeningen heb je gemaakt voor jouw beslissing?
Ze liggen niet helemaal vlak, maar het zal ook geen 10 graden zijn, dus "stel" 10%, dus € 125,00 minder opbrengst per jaar, daarom (naar ik hoop) voldoende panelen geplaatst
ZZP'er in de solar (werkvoorbereiding / voorman / plaatsen) sinds 2009 fulltime met PV bezig. Met houtkachel en warmtepomp gasvrij!
En anders heb je voldoende ruimte om iets te creëren waar extra panelen op kunnen:
[...]
Ze liggen niet helemaal vlak, maar het zal ook geen 10 graden zijn, dus "stel" 10%, dus € 125,00 minder opbrengst per jaar, daarom (naar ik hoop) voldoende panelen geplaatst
1 PVoutput . Dongen NB
Ik heb bewust een grotere omvormer gekozen (8,2kW) zodat ik nog extra panelen kan bijplaatsen (nu 7000Wp).
Mocht ik onvoldoende opwekken om ons eigen verbruik af te dekken kan ik er inderdaad wat panelen bijleggen.
1 voorwaarde, ik wil ze niet zien
Dus dan moeten we in de kielgoot of op de nieuw te bouwen schuur (als we nog geld overhouden na al dat gebouw )
:strip_icc():strip_exif()/u/69994/crop5944ea4836ca0_cropped.jpeg?f=community)
je kunt je opbrengst gewoon opzoeken.
(grafiekje klopt niet helemaal, vaak komen er betere cijfers uit bij de plattere set-up.
gewoon omdat bij bewolking platter het net iets beter doet.
maar dat zijn geen grote verschillen, denk in 1-3%.
)verder hoe platter de vaker je moet poetsen.
er blijft dan een beetje water in het randje staan, dit samen met een paar korreltjes zand en er gaat een mosje groeien.
dat is niet goed voor de kit laag en niet voor de opbrengst.
20 graden is eigenlijk het minimum wat je zou moeten willen, helaas.
er zijn panelen die hebben een oplossing daar voor, maar die zijn niet goedkoop.
http://natec.nl/producten/panasonic-hit-n325/
(oke dure panelen, maar ook veel Wp per m2, dus ook veel opbrengst.
ze combineren eigenlijk mono met daarop een laag dunne film.)
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
het wisselt een beetje per omvormer hoe en wat er gebeurd.
maar ook een beetje onder welke omstandigheden en wat er dan gebeurd.
dus geschreven met de power-one PVI 3.0 in het achterhoofd (andere omvormer kan een ander resultaat geven. dus geen garanties
)max Vmpp = 530V.
komt de Vmpp er boven, dan werkt de omvormer gewoon door, maar de mpp heeft wel moeite het juiste punt te vinden en je ziet dat hij gewoon weg er niet alles uit kan halen. (verlies van 10% is geen vreemd getal.)
max V = 600V.
de omvormer test in de ochtend eerst de Voc of die wel onder de 600V zit.
is het meer dan schakelt hij niet in tot de volgende dag, dan test hij op nieuw. (of de panelen even voor 30 seconde loskoppelen, dan test hij opnieuw.)
(testen gaven aan, dat de 600V grens eigenlijk rond de 630V zit, maar dit kan iets verschillen per revisie nummer
)komt hij op een 1 of andere manier wel door de test heen (denk aan ochtend schaduw waardoor 1 of meer panelen het niet doen.) en komt hij later op de dag toch boven de 600V dan gaat hij kapot. (dit nog niet getest, mijn omvormer doet het nog. lol
)verder moet je kijken naar het rendement grafiekje:
(dit is vrijwel het zelfde voor iedere 1fase TL omvormer.
)dat zijn de punten waar je de Vmpp het liefste wil hebben.
de Vmpp iets boven de 350V (zeg maar grofweg rond de 380V zodat als je panelen goed warm zijn je op 350V zit) is de plek waar je het liefste zit.
edit:
voor de duidelijkheid, ik raad zwaar af om een Voc bij -5 van boven de 600Voc te hebben!
[ Voor 8% gewijzigd door migjes op 02-08-2017 11:30 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Snap je gedachtegang. Ik zou echter het risico niet willen lopen. 'k Heb het nooit gemeten, maar volgens mij zijn er best wel wat dagen dat het én licht is én lager dan -5 graden Celsius. Gesteld dat het onverwacht een keer flink koude nacht is en jij bent ziek, afwezig, druk met andere dingen....
Verder mss goed om ook even te denken aan wat er zou kunnen gebeuren (brand?). Ik zie de bui van een discussie met je verzekering al hangen....
Maar iedereen z'n keus
[ Voor 10% gewijzigd door Cranberry op 02-08-2017 11:39 ]
Daarom gewoon Solaredge kiezen, heb je al dat geklooi niet met uitrekenen van Voc of stringpuzzels of koudevrees
1530 wp SF @ SE2200 ZO en 765 wp @ Soladin 600 ZW PVOutput: http://pvoutput.org/intraday.jsp?id=52736&sid=47955
:strip_exif()/u/910003/crop5a0824f8c2602_cropped.gif?f=community)
Bij pv output kan je systeem info invullen om te zien wat je target is van je systeem.
Dit kan je doen, naar settings te gaan en dan helemaal onderaan bij edit om vervolgens bij additional settings en dan "edit estimates" in te drukken.
Daar kan je via PVGIS de info van je systeem invoeren, waarna je de target uitkomsten van de maanden handmatig moet in voeren (zie foto).
Ik vind die target een vreemde uitkomst hebben van mijn systeem. (zie 2 de foto)
Wat vullen jullie precies hier in en klopt dit ook een beetje?
Mijn systeem is 3.3 kw, ligt op het zuiden op een plat dak, en ligt onder een hoek van 10 graden.
Dit kan je doen, naar settings te gaan en dan helemaal onderaan bij edit om vervolgens bij additional settings en dan "edit estimates" in te drukken.
Daar kan je via PVGIS de info van je systeem invoeren, waarna je de target uitkomsten van de maanden handmatig moet in voeren (zie foto).
Ik vind die target een vreemde uitkomst hebben van mijn systeem. (zie 2 de foto)
Wat vullen jullie precies hier in en klopt dit ook een beetje?
Mijn systeem is 3.3 kw, ligt op het zuiden op een plat dak, en ligt onder een hoek van 10 graden.
ZZP'er in de solar (werkvoorbereiding / voorman / plaatsen) sinds 2009 fulltime met PV bezig. Met houtkachel en warmtepomp gasvrij!
1530 wp SF @ SE2200 ZO en 765 wp @ Soladin 600 ZW PVOutput: http://pvoutput.org/intraday.jsp?id=52736&sid=47955
pas op, het volgende geld voor alle type panelen.
de fabriek maakt cellen en dan panelen.
dan gaan ze de test bank in.
door die test word het aantal Wp bepaald.
is dat 300W dan is het paneel een 300Wp.
maar dat kan een Vmpp/Voc zijn die hoger en lager is als in de specs staat.
met een hoger of lagere Ampp
(Vmpp x Ampp = Wp
)maar het kan ook zijn dat het paneel 309W geeft en dan word hij als nog als een 300Wp verkocht.
dus de cijfers die je ziet in de specs, dat zijn maar lage gemiddelde op zijn best.
ook is de natuur wel wat vreemder als waar op getest word.
de test gaat niet verder als 1000W/m2, de natuur gaat wel verder als 1000W/m2 (ongeveer een 1200W/m2, maar dit nooit kunnen meten, heb ik de apparatuur niet voor.
)ander probleem is, de panelen zijn gespecificeerd tot 1000V max.
(er zijn speciale panelen die 1500V aan kunnen, maar die heb ik nog niet gezien.)
geen idee of dit nog problemen gaat opleveren.
daarbij word ook de Vmpp waarschijnlijk te hoog voor de omvormer, dus verstandig om dit te doen, nop.
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Okay, twee stappen terug:
Op dit moment heb ik mijn Axitec AC-260p / 156-60s panelen als volgt aangesloten:
1 string van 24 panelen op mppt 1 en 1 string van 24 panelen op mppt 2 (op mijn Goodwe 15k die dus een max van 1000V heeft). Dat betekent per mppt een waarde van ±744V. Prima lijkt me.
Nu wil ik beide strings op één mppt aansluiten, zodat ik op de tweede mppt 4 strings van 6 SF 175 kan aansluiten.
Makkie toch?
*houdt zich vast voor de storm aan commentaren dat het niet kan*
Op dit moment heb ik mijn Axitec AC-260p / 156-60s panelen als volgt aangesloten:
1 string van 24 panelen op mppt 1 en 1 string van 24 panelen op mppt 2 (op mijn Goodwe 15k die dus een max van 1000V heeft). Dat betekent per mppt een waarde van ±744V. Prima lijkt me.
Nu wil ik beide strings op één mppt aansluiten, zodat ik op de tweede mppt 4 strings van 6 SF 175 kan aansluiten.
Makkie toch?
*houdt zich vast voor de storm aan commentaren dat het niet kan*
48 x Axitec 260Wp - Goodwe 15k - www.pvoutput.org/list.jsp?userid=59318
ik zie niks mis met de berekening.
per jaar een 3080kWh, dat kan wel kloppen voor een PVgis berekening.
(die zit er meestal een 10% onder wat het werkelijk doet.)
maar je had een omnik 3.0, (tl of tl2?) met daar op 12 panelen (2x6 of 1x12?)
met 10 graden dakhoek?
en waar in het land licht/ligt het setje? (stad of dorp is genoeg)
heb je iets van schaduw?
welke panelen?
vul de ontbrekende gegevens aan, dan maak ik een betere gok wat je jaar opbrengst is.
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)

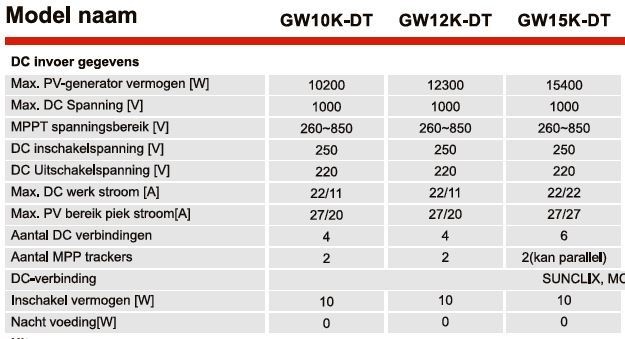

Wel ff naar de stroom kijken die de MPP aan kan.:
Okay, twee stappen terug:
Op dit moment heb ik mijn Axitec AC-260p / 156-60s panelen als volgt aangesloten:
1 string van 24 panelen op mppt 1 en 1 string van 24 panelen op mppt 2 (op mijn Goodwe 15k die dus een max van 1000V heeft). Dat betekent per mppt een waarde van ±744V. Prima lijkt me.
Nu wil ik beide strings op één mppt aansluiten, zodat ik op de tweede mppt 4 strings van 6 SF 175 kan aansluiten.
Makkie toch?
*houdt zich vast voor de storm aan commentaren dat het niet kan*
Je gaat ze parallel zetten, dus spanning blijft gelijk, maar de stroom verdubbeld (als ze in het zelfde vlak liggen).
Weet niet of het max. vermogen per MPP ook aangegeven is? bij Omnik is dat redelijk beperkt, bij SMA dacht ik 100%, misschien is daar wat over te vinden.
Commentaar is goed bedoeld hoor
Een rokende omvormer aan de muur is geen pretje.
[ Voor 8% gewijzigd door Andre1973 op 02-08-2017 12:07 ]
ZZP'er in de solar (werkvoorbereiding / voorman / plaatsen) sinds 2009 fulltime met PV bezig. Met houtkachel en warmtepomp gasvrij!
:strip_icc():strip_exif()/u/90524/crop5eb9c600a06d6.jpeg?f=community)
Kan wel, zeker als je die plaatst naar een andere windrichting, zelfde richting kan ook:
Okay, twee stappen terug:
Op dit moment heb ik mijn Axitec AC-260p / 156-60s panelen als volgt aangesloten:
1 string van 24 panelen op mppt 1 en 1 string van 24 panelen op mppt 2 (op mijn Goodwe 15k die dus een max van 1000V heeft). Dat betekent per mppt een waarde van ±744V. Prima lijkt me.
Nu wil ik beide strings op één mppt aansluiten, zodat ik op de tweede mppt 4 strings van 6 SF 175 kan aansluiten.
Makkie toch?
*houdt zich vast voor de storm aan commentaren dat het niet kan*
is alleen een beetje sneu mbt aftoppen, de mppt ingangen kunnen beide 22A aan
de ingang waar de 48 mono's opkomen zal het niet gemakkelijk krijgen.
Heb je geen plekje meer voor een extra omvormertje voor die SFjes.
lol, je verteld het ook totaal verkeerd, vergeet te melden of het om Voc of Vmpp gaat b.v.:
Okay, twee stappen terug:
Op dit moment heb ik mijn Axitec AC-260p / 156-60s panelen als volgt aangesloten:
1 string van 24 panelen op mppt 1 en 1 string van 24 panelen op mppt 2 (op mijn Goodwe 15k die dus een max van 1000V heeft). Dat betekent per mppt een waarde van ±744V. Prima lijkt me.
Nu wil ik beide strings op één mppt aansluiten, zodat ik op de tweede mppt 4 strings van 6 SF 175 kan aansluiten.
Makkie toch?
*houdt zich vast voor de storm aan commentaren dat het niet kan*
dat kan een wereld van verschil zijn.
nu ben ik niet bekend met desbetreffende goodwe, dus daar kan ik je niet veel over vertellen.
maar kan wel vertellen wat er eventueel fout kan gaan.
@Andre1973 vertelde als over serieel en parallel.
je gaat dus straks 2x24x260Wp op 1 mpp zetten dus +/-744Vmpp met 17,2A.
en dan heb je 18,4 kortsluit A.
de goodwe kan 22A aan, dus 18,4A geen probleem.
(goodwe is wat onduidelijk af dat voor totaal omvormer is of per mpp en of dat korsluit of verwerken is, die ga ik niet gokken.
dat zou je even moeten testen door nu eerst even alles op 1 mpp te zetten.)
goodwe verteld ook niet wat de max is die hij per mpp kan verwerken.
(mijn omvormer heeft een max van 3000W per mpp en totaal doet hij een 4000W)
dus die ook even testen is wel verstandig. (zelfde manier als hier boven.)
wat gebeurd er als je b.v 9x190Wp=1710Wp op een mpp zet van 2000W.
in de lente heb je de laagste temperaturen en vaak ook de hardste instraling.
mijn 2000W mpp klapte toen regelmatig de 2000W aan.
jep meer W als Wp is mogenlijk met panelen in het nederlandse klimaat.
nu heb ik ook 10X300Wp op een 2000W mpp gehad.
dat gaf netjes een 320Vmpp, maar zodra de mpp op de 2000W kwam, dan moest de omvormer de panelen met de mpp uit zijn optimum halen.
gevolg was dat de Vmpp dan bijna naar de 400V schoot als het zonnetje er op scheen.
dus als de omnik toch ergens een beperking heeft, dan schiet jouw Vmpp ruim over de 850V.
en dan hoeven ze niet eens koud te zijn.
dit soort gegevens kunnen het uitbreiden erg in de weg zitten.
stel 1 mpp komt niet verder als 8kW, dan is de uitbreiding een stuk minder interessant, want dan heb je ondanks meer Wp niet meer kWh per jaar.
(jammer dat goodwe de getallen niet geeft die je eigenlijk nodig hebt.
ze vertellen maar 1x de max A, en eigenlijk moeten dat 2x verschillende getallen zijn.
)sucses met testen.
(het meeste kun je vrij veilig testen, maar doe dit wel op een moment dat je geen schaduw op de panelen hebt, en in stabiel weer.)
@PClop
lol, volgens jouw konden 24X poly panelen toch niet op een 3-fase omvormer
(kan het even niet zo snel terug vinden.)
volgen specs is de goodwe 3x25A uit (wat ik ook een vreemd getal vind, maar goed dat is dan weer goodwe
)dus zou er geen ruimte meer over zijn op de hoofd aansluiting.
een merk wat niet netjes de getallen geeft waar marketing voor de specs komen.
[ Voor 7% gewijzigd door migjes op 02-08-2017 12:55 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Dit zegt de brochure::
[...]
lol, je verteld het ook totaal verkeerd, vergeet te melden of het om Voc of Vmpp gaat b.v.
dat kan een wereld van verschil zijn.
nu ben ik niet bekend met desbetreffende goodwe, dus daar kan ik je niet veel over vertellen.
maar kan wel vertellen wat er eventueel fout kan gaan.
@Andre1973 vertelde als over serieel en parallel.
je gaat dus straks 2x24x260Wp op 1 mpp zetten dus +/-744Vmpp met 17,2A.
en dan heb je 18,4 kortsluit A.
de goodwe kan 22A aan, dus 18,4A geen probleem.
(goodwe is wat onduidelijk af dat voor totaal omvormer is of per mpp en of dat korsluit of verwerken is, die ga ik niet gokken.
dat zou je even moeten testen door nu eerst even alles op 1 mpp te zetten.)
goodwe verteld ook niet wat de max is die hij per mpp kan verwerken.
(mijn omvormer heeft een max van 3000W per mpp en totaal doet hij een 4000W)
dus die ook even testen is wel verstandig. (zelfde manier als hier boven.)
wat gebeurd er als je b.v 9x190Wp=1710Wp op een mpp zet van 2000W.
in de lente heb je de laagste temperaturen en vaak ook de hardste instraling.
mijn 2000W mpp klapte toen regelmatig de 2000W aan.
jep meer W als Wp is mogenlijk met panelen in het nederlandse klimaat.
nu heb ik ook 10X300Wp op een 2000W mpp gehad.
dat gaf netjes een 320Vmpp, maar zodra de mpp op de 2000W kwam, dan moest de omvormer de panelen met de mpp uit zijn optimum halen.
gevolg was dat de Vmpp dan bijna naar de 400V schoot als het zonnetje er op scheen.
dus als de omnik toch ergens een beperking heeft, dan schiet jouw Vmpp ruim over de 850V.
en dan hoeven ze niet eens koud te zijn.
dit soort gegevens kunnen het uitbreiden erg in de weg zitten.
stel 1 mpp komt niet verder als 8kW, dan is de uitbreiding een stuk minder interessant, want dan heb je ondanks meer Wp niet meer kWh per jaar.
(jammer dat goodwe de getallen niet geeft die je eigenlijk nodig hebt.
ze vertellen maar 1x de max A, en eigenlijk moeten dat 2x verschillende getallen zijn.
sucses met testen.
@PClop
lol, volgens jouw konden 24X poly panelen toch niet op een 3-fase omvormer
(kan het even niet zo snel terug vinden.)
volgen specs is de goodwe 3x25A uit (wat ik ook een vreemd getal vind, maar goed dat is dan weer goodwe
dus zou er geen ruimte meer over zijn op de hoofd aansluiting, maar vreemde getallen vind ik het weer van goodwe.
een merk wat niet netjes de getallen geeft.
Ik lees dat als max A van 22 per mppt, toch? Dus dat beantwoord één van je twee vragen.
Max amperage zou ik dus nog moeten navragen.
48 x Axitec 260Wp - Goodwe 15k - www.pvoutput.org/list.jsp?userid=59318
(weet je zeker dat je de goede specs hebt, er zijn verschillende verzies van de omvormer.
zeg maar sub verzies met de zelfde naam.
dus check het extra goed, maar ik ben niet bekend met die omvormer.
)mijn nieuwe omvormer kan max 16A per mpp verwerken (met kortsluit een 20A).
dus een 350Vmpp X 16A = zou dan 5600W zijn, lol meer als totaal van de omvormer.
maar toch stopt hij bij de 3000W per mpp. (zoals ook in de specs staat.)
(eigenlijk moet je dan anders om rekenen.
3000W / 16A = 187Vmpp als minimum om max mpp nog te kunnen halen.)
maar goed je hebt het spul, dus testen dan weet je de grenzen.
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Zelfde dak, maar telkens andere configuratie
En ook steeds weer andere antwoorden en andere invalshoeken, dus wat dat betreft blijft het interessant wat er uit rolt aan reacties. Waarvoor overigens mijn hartelijk dank
48 x Axitec 260Wp - Goodwe 15k - www.pvoutput.org/list.jsp?userid=59318
maar je had een omnik 3.0, (tl of tl2?) met daar op 12 panelen (2x6 of 1x12?):
[...]
ik zie niks mis met de berekening.
per jaar een 3080kWh, dat kan wel kloppen voor een PVgis berekening.
(die zit er meestal een 10% onder wat het werkelijk doet.)
maar je had een omnik 3.0, (tl of tl2?) met daar op 12 panelen (2x6 of 1x12?)
met 10 graden dakhoek?
en waar in het land licht/ligt het setje? (stad of dorp is genoeg)
heb je iets van schaduw?
welke panelen?
vul de ontbrekende gegevens aan, dan maak ik een betere gok wat je jaar opbrengst is.
Omnik 3.0 tl, nu nog 2x6, strak1x12 met y adapter over 2 strings
met 10 graden dakhoek?
nee, plat dat met van der valk pro+ systeem (10 graden).
en waar in het land licht/ligt het setje? (stad of dorp is genoeg)
Alkmaar
heb je iets van schaduw?
nee
welke panelen?
yingli 275w panda1 3 jaar oud
Gok maar, we zullen kijken of je naar de volgende mag
Zeer eenvoudig te testen hoor door het nu even op één aansluiting te zetten.:
[...]
Zelfde dak, maar telkens andere configuratie
En ook steeds weer andere antwoorden en andere invalshoeken, dus wat dat betreft blijft het interessant wat er uit rolt aan reacties. Waarvoor overigens mijn hartelijk dank
1 PVoutput . Dongen NB
Ga ik zeker doen nu ik de garantie van alle tweakers heb dat mijn installatie niet in de lucht vliegt
48 x Axitec 260Wp - Goodwe 15k - www.pvoutput.org/list.jsp?userid=59318
:strip_icc():strip_exif()/u/462388/crop57278f080c01f_cropped.jpeg?f=community)
Bij voldoende ballast niet.... maar het ging toch over de omvormer? Die vliegt hooguit in de fik. Succes...:
[...]
Ga ik zeker doen nu ik de garantie van alle tweakers heb dat mijn installatie niet in de lucht vliegt
4285 Wp op ZO, 1200 Wp op schuur en 880 Wp op NW, DWTW en 7 kW houtkachel
Was iets met een Fronius oid, maar kan ook een Goodwe zijn geweest, ging toen:
[...]
@PClop
lol, volgens jouw konden 24X poly panelen toch niet op een 3-fase omvormer
(kan het even niet zo snel terug vinden.)
over erg veel vermogen op een te krap bemeten omvormer, wil het nog
wel even voor je opzoeken, btw, hier gaat het om 48 panelen op nu nog een
ruim bemeten omvormer.
En de Alamat is uitgewisseld
Op PV-output geen downtime te zien, dus dat heeft hij nog wel snel gefixed dan
Laatste keer was afgelopen maandag dat de Alamat eruit klapte, dus tot nu toe nog "Volle" productie voor augustus
Op PV-output geen downtime te zien, dus dat heeft hij nog wel snel gefixed dan
Laatste keer was afgelopen maandag dat de Alamat eruit klapte, dus tot nu toe nog "Volle" productie voor augustus
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
Zeker voor als je na verloop van tijd beseft dat je west dak 200 a 250 dagen per jaar
volledig schaduwvrij is in verband met diffuus licht door bewolking, mist, e,d,
dan gaat het zeker kriebelen om de westkant ook weer vol te plempen.
( nee, een DT6000 is dan niet beter, de 5000 doet dat best met O/W )
:strip_icc():strip_exif()/u/457303/20140730_210226_60_60.jpg?f=community)
Zelf de boel verbouwd van 12kWp met een 10kW omvormer naar een 14kWp met 14W omvormers...
Heb ik eigenlijk spijt van, zie maar een paar maal per jaar de max langs komen .....
Maar aangezien er maar 18kW (3x25x240) op mijn hoofdzekering kan is mijn max aan omvormers wat ik er nog kan bij zetten 4kW, en de aspiraties liggen wat hoger....
De boel ff terug bouwen naar 12kW of zelfs 10kW omvormers is met de huidige strings lastig ....
string van 8
string van 9
Op een Piko 4.2 (deze verdeling ivm schaduw)
3x een string van 13
Op een Piko 10.1
Nu heb ik wel een Piko 7.0 liggen maar die heeft maar 2 dc ingangen ...
Moet ik de panelen weer los halen en de strings herverdelen .... brrrr.
Heb ik eigenlijk spijt van, zie maar een paar maal per jaar de max langs komen .....
Maar aangezien er maar 18kW (3x25x240) op mijn hoofdzekering kan is mijn max aan omvormers wat ik er nog kan bij zetten 4kW, en de aspiraties liggen wat hoger....
De boel ff terug bouwen naar 12kW of zelfs 10kW omvormers is met de huidige strings lastig ....
string van 8
string van 9
Op een Piko 4.2 (deze verdeling ivm schaduw)
3x een string van 13
Op een Piko 10.1
Nu heb ik wel een Piko 7.0 liggen maar die heeft maar 2 dc ingangen ...
Moet ik de panelen weer los halen en de strings herverdelen .... brrrr.
~40kWp,2xSE7k,Victron 3xMPII48/10kVA+Mppt450(200/100), 135kWh Docan LFP, 25kW houtkachel, 120 Heatpipes+1210L, linkedin
:strip_icc():strip_exif()/u/159822/kleine%2520icon%2520amd.jpg?f=community)
Kun je min of meer zeggen dat als je in pvgis een andere azimuth op geeft de uitkomst daar klopt ?:
Zeker voor als je na verloop van tijd beseft dat je west dak 200 a 250 dagen per jaar
volledig schaduwvrij is in verband met diffuus licht door bewolking, mist, e,d,
dan gaat het zeker kriebelen om de westkant ook weer vol te plempen.
Dus 2 kW CIS panelen ingeven op 45 azimuth (en 60 elevatie) geeft: Yearly PV energy production [kWh]:
1840
En dan azymuth naar -135 zetten: Yearly PV energy production [kWh]: 1280
Dus van zuid/west dak kant naar een noord/oost dak en dan iets van 70% van de opbrengst halen.
8x330 NO12.5°, 8x330 ZW12.5°, 8x350 ZW60°, 8x325 NO10°, SE8K, P500. 6x410 ZW10° Enphase
Zou best kunnen, ik het m,n est, trouwens zelf gemaakt door dat ik de panelen al een jaar of acht
dr op heb liggen dus een custom est heb.
Heb PVgis wel gebruikt voor mijn noord panelen en het was dat ik geen 0,75 kW kon invullen
op die site, heb toen maar 0,8 kW aangehouden, en dat kwam wel aardig overeen met wat
de werkelijke opbrengst bleek te zijn.
Werkelijk = ~ 450 kWh p/j ( 750 Wp )
Pvgis = ~ 480 kWh p/j ( 800 Wp )
De noord panelen
[ Voor 4% gewijzigd door PClop op 03-08-2017 12:57 . Reden: link geplaatst ]
Ik heb best wel veel m2 plat dak over, alleen had het huis gespiegeld moeten zijn
Dat is iets van 88 m2.
Dus zou daar dan een goedkoop paneel wat goed met difuus licht werkt oplossing op moeten komen als de opbrengst 30% of meer lager is. Ik ga maar een buis laten plaatsen die op dat dak uit komt dan kan ik daar later wel mee bezig gaan.
Gewoon wat goedkope profielen en ze min of meer plat leggen (kan er redelijk goed bij om ze schoon te maken)
Dat is iets van 88 m2.
Dus zou daar dan een goedkoop paneel wat goed met difuus licht werkt oplossing op moeten komen als de opbrengst 30% of meer lager is. Ik ga maar een buis laten plaatsen die op dat dak uit komt dan kan ik daar later wel mee bezig gaan.
Gewoon wat goedkope profielen en ze min of meer plat leggen (kan er redelijk goed bij om ze schoon te maken)
[ Voor 9% gewijzigd door jacovn op 03-08-2017 14:38 ]
8x330 NO12.5°, 8x330 ZW12.5°, 8x350 ZW60°, 8x325 NO10°, SE8K, P500. 6x410 ZW10° Enphase
~40kWp,2xSE7k,Victron 3xMPII48/10kVA+Mppt450(200/100), 135kWh Docan LFP, 25kW houtkachel, 120 Heatpipes+1210L, linkedin
8 Chinese met dus 240 volt op een 4.2 piko??:
Zelf de boel verbouwd van 12kWp met een 10kW omvormer naar een 14kWp met 14W omvormers...
Heb ik eigenlijk spijt van, zie maar een paar maal per jaar de max langs komen .....
Maar aangezien er maar 18kW (3x25x240) op mijn hoofdzekering kan is mijn max aan omvormers wat ik er nog kan bij zetten 4kW, en de aspiraties liggen wat hoger....
De boel ff terug bouwen naar 12kW of zelfs 10kW omvormers is met de huidige strings lastig ....
string van 8
string van 9
Op een Piko 4.2 (deze verdeling ivm schaduw)
3x een string van 13
Op een Piko 10.1
Nu heb ik wel een Piko 7.0 liggen maar die heeft maar 2 dc ingangen ...
Moet ik de panelen weer los halen en de strings herverdelen .... brrrr.
Heb jij die dipswitchen omgezet?
1 PVoutput . Dongen NB
~40kWp,2xSE7k,Victron 3xMPII48/10kVA+Mppt450(200/100), 135kWh Docan LFP, 25kW houtkachel, 120 Heatpipes+1210L, linkedin
~40kWp,2xSE7k,Victron 3xMPII48/10kVA+Mppt450(200/100), 135kWh Docan LFP, 25kW houtkachel, 120 Heatpipes+1210L, linkedin
~40kWp,2xSE7k,Victron 3xMPII48/10kVA+Mppt450(200/100), 135kWh Docan LFP, 25kW houtkachel, 120 Heatpipes+1210L, linkedin
En nog eens nee...
Voor 400 meer dan de goodwe heb je onbeperkte ingangen, een betrouwbare ethernetaansluiting met fatsoenlijke logging, zowel fabrikant als prive, en nog "steeds" 5 jaar garantie.
(welke verlengd kan worden na 5 jaar)
http://www.mg-solar-shop....ipower-STP-5000TL-20.html
@VivaAtloni
Leesvoer:
SolarKing in "Elektriciteit opwekken met zonnepanelen (PV) Deel 6"
Voor 400 meer dan de goodwe heb je onbeperkte ingangen, een betrouwbare ethernetaansluiting met fatsoenlijke logging, zowel fabrikant als prive, en nog "steeds" 5 jaar garantie.
(welke verlengd kan worden na 5 jaar)
http://www.mg-solar-shop....ipower-STP-5000TL-20.html
@VivaAtloni
Leesvoer:
SolarKing in "Elektriciteit opwekken met zonnepanelen (PV) Deel 6"
[ Voor 121% gewijzigd door AUijtdehaag op 03-08-2017 22:49 ]
:strip_icc():strip_exif()/u/71367/banshee.jpg?f=community)
/u/13464/Delphi.png?f=community)
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
:strip_exif()/u/88337/crop570522c59d88e_cropped.gif?f=community)
De grid guard code is niet te wijzigen, vermoed ik. En die is het gevaarlijkst
Inderdaad moet er eerst toegang zijn tot het lokale netwerk. De soep hoeft niet zo heet gegeten te worden
Inderdaad moet er eerst toegang zijn tot het lokale netwerk. De soep hoeft niet zo heet gegeten te worden
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Grid guard kun je pas invoeren als je als installateur bent ingelogd.:
De grid guard code is niet te wijzigen, vermoed ik. En die is het gevaarlijkst
Inderdaad moet er eerst toegang zijn tot het lokale netwerk. De soep hoeft niet zo heet gegeten te worden
Dus dat wachtwoord moet je als eerste weten...
6.250Wp - ZW op SMA SB5000TL-21 + 6.510WP ZO, 31grad. + 3.720Wp - NW, 31grad, op SE5000er-01 + Pana Monoblock 6kW
:strip_icc():strip_exif()/u/377872/crop5a15dc57ae2ed.jpeg?f=community)
Dit topic is gesloten.
