Welkom in deel 38 van het langlopende AMD nieuwsdiscussietopic. Dit is het topic op Tweakers voor de discussie over nieuwsfeitjes van de CPU afdeling van AMD. Voor discussie over de grafische tak van AMD, tegenwoordig de Radeon Technologies Group zie CJ's AMD Radeon Info & Nieuwsdiscussietopic | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AMD Ryzen (uitspraak op zijn Engels is Rye-Zen, niet Rizen) is de eerste generatie van de nieuwe en langverwachte AMD Zen. Ryzen is daarmee de opvolger van de Excavator architectuur, wat een optimalisatie van Steamroller was, wat weer een optimalisatie van Piledriver was en Piledriver was dan weer een optimalisatie van Bulldozer. Bulldozer werd weinig enthousiast ontvangen, met name door de relatief lage IPC (instructions per cycle) en het relatief hoge verbruik. Met de opvolgers van Bulldozer, met name Excavator was de performance per watt al stukken beter. Meten met Intel zat er echter niet in, ook omdat AMD nog gebruik moest maken van een 28nm proces, terwijl Intel al gebruik kon maken van een 14nm proces in hun eigen fabrieken. ![]() Met Ryzen is anders, Ryzen is een volledig nieuwe architectuur. AMD had als doel gesteld een IPC verbetering te halen van 40% tegenover Excavator. Naar eigen zeggen hebben ze dit overtroffen en is de stap groter dan 40%, 52% om precies te zijn in Cinebench. ![]() Hiermee zou een IPC vergelijkbaar met Haswell of Broadwell mogelijk moeten zijn. In vergelijking met Skylake en Kabylake zal het verschil dan uiterst klein worden aangezien de IPC hierbij amper hoger ligt. Alleen de maximale kloksnelheden liggen bij Skylake en Kaby Lake nog iets hoger, zodat single core performance Intel nog wel aan kop gaat. Naast de volledig nieuwe architectuur kan AMD nu echter ook beschikken over een nieuw productieproces. Ryzen gaat namelijk gebruik maken van het 14nm LPP (Low Power Pro) productieproces van Samsung bij Global Foundries. (Global Foundries heeft Samsung's 14nm productieproces in licentie) Daarmee heeft AMD nu een productieproces ter beschikking welke niet jaren achter loopt bij die van Intel. Dit zorgt er voor dat het verbruik van de snelste Ryzen CPU een stuk lager zal liggen dan de gemiddelde Bulldozer/Piledriver CPU van AMD en daarnaast ongelooflijk sneller per kloktik. Doordat Global Foundries het 14nm productieproces van Samsung gebruikt, is het voor AMD ook mogelijk om eventueel de CPU's bij Samsung te produceren mocht Global Foundries niet voldoende productiecapaciteit hebben of een tegenvallende yield hebben. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
De CPU's en APU's met een AM4 socket zullen de eerste x86 CPU's worden waarbij het volledige chipset in de CPU zit geïntegreerd. Dit betekend echter niet dat er geen chip meer op het moederbord te vinden zal zijn, maar noodzakelijk is het niet meer. Zo zit de geheugencontroller in de CPU, iets wat AMD overigens al jaren heeft. Ook de PCI Express controllers, SATA (Express)/NVMe controllers, USB controllers, audiochip en zelfs het BIOS of tegenwoordig UEFI zit geïntegreerd in de CPU. ![]() Zoals je kunt zien zal de Ryzen CPU maximaal 8 core's en 16 threads hebben. Zo'n CPU zal zestien PCI Express 3.0 lanes hebben voor de videokaart(en) en qua I/O zijn meerdere mogelijkheden. Zo is het mogelijk om twee SATA600 poorten te hebben en een NVMe controller met twee PCI Express lanes, 2 SATA600 poorten en twee PCI Express x1 sloten is ook mogelijk en wat ook mogelijk is, is een NVMe met vier PCI Express lanes. De 7de generatie APU's, beter bekend als Bristol Ridge zijn vrij vergelijkbaar, echter moeten deze het doen met de helft van het aantal PCI Express 3.0 lanes, prima voor een enkele videokaart maar CrossFire of SLI is niet aan te raden/mogelijk. Maar twee videokaarten in CrossFire of SLI met deze APU's is sowieso af te raden, daar zijn ze gewoon niet voor bedoeld. Hiermee is Ryzen dus meer een SOC (System on a Chip) dan een CPU. Op het moederbord zal zich echter nog wel een "chipset" bevinden, al mag het eigenlijk niet meer die naam dragen. Er zullen meerdere verschillende chipsets, of beter: controllerhubs verschijnen. Ze zullen in verbinding staan met de CPU via vier PCI Express 3.0 lanes. Dit zijn overigens niet dezelfde PCI Express 3.0 lanes als degenen bedoeld voor de videokaart(en), maar 4 extra PCI Express lanes alleen voor koppeling met het "chipset". ![]() Zoals je kunt zien bestaan er meerdere verschillende chipset versies. Het enthousiast chipset is de X370 bedoeld voor mATX en vooral ATX moederborden. Hiermee kan CrossFire en SLI worden gedraaid en is overklokken ook mogelijk. Het mainstream chipset is de B350. Hiermee kun je ook overklokken, maar CrossFire of SLI is niet mogelijk. Dan is er ook nog een A320 chipset, hiermee is overklokken niet mogelijk en ook SLI is niet mogelijk. Qua connectiviteit is dit ook het meest karige chipset van de drie met één USB 3.1 Gen2, twee USB 3.1 Gen1, zes USB 2.0, twee SATA600, twee SATA Express en vier PCI Express 2.0 lanes, naast natuurlijk alles wat uit de CPU komt. ![]() Naast deze normale chipsets, heb je ook nog chipsets welke geen extra connectiviteit bieden naast alles wat uit de CPU komt. Bij deze chips is het mogelijk om te overklokken met de X300, maar niet bij de A300/B300. Dezen zijn bedoeld voor ITX, STX en andere kleine (custom) small form factor moederborden. ![]() Hierboven nog een volledige schematische tekening van een Summit Ridge CPU met alle ingebouwde controllers en connectiviteit mogelijkheden. Ook zie je dat het "chipset" in verbinding staat met de CPU via vier PCI Express 3.0 lanes. Gaat hier om een vrij oude afbeelding waar de socket nog FM3 wordt genoemd en het chipset bekend staat als "Promontory". Maar als schematische tekening ter verduidelijk is het natuurlijk nog prima te gebruiken. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AMD Summit Ridge is de verzamelnaam van de desktop AM4 CPU's gebaseerd op de Ryzen architectuur. Summit Ridge zal geen grafische processor hebben en om beeld te krijgen met deze CPU zal je dus een losse videokaart bij moeten plaatsen. Summit Ridge is daarmee de opvolger van de huidige FX CPU's van AMD en te vergelijken met de huidige socket 2011-3 CPU's van Intel welke ook geen IGP hebben. De volledige Ryzen lineup lijkt te gaan bestaan uit de volgende CPU's:
* niet bevestigd/gerucht Zoals zichtbaar in de tabel is het een zogenaamde top to bottom launch, waarbij dus eerst het snelste product beschikbaar komt en als laatste het minst snelle product. Qua prestaties per kloktik zit AMD met Ryzen ergens rond Broadwell waarmee het verschil op vergelijkbare kloksnelheid met bijvoorbeeld Kaby Lake en Skylake heel erg klein is geworden. Elke Summit Ridge CPU heeft een unlocked multiplier, waarmee je dus met elke CPU eenvoudig zou moeten kunnen overklokken. Zoals hierboven al te zien is, is echter niet met elk moederbord te overklokken. Je hebt sowieso een geschikt chipset nodig, dat wil zeggen een X370, B350 of X300. Zoals altijd is een fatsoenlijk VRM ook aan te raden, het moederbord moet wel voldoende stroom kunnen leveren voor de overgeklokte CPU. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

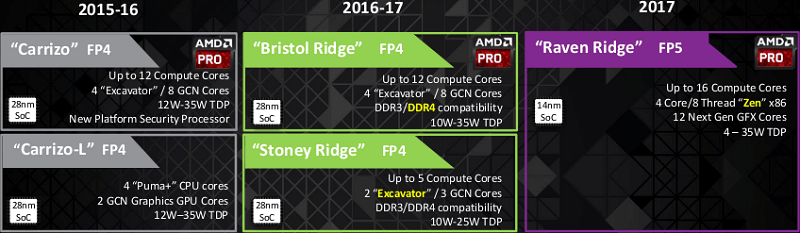

Raven Ridge is de codenaam voor de APU's gebaseerd op de Ryzen architectuur. Raven Ridge komt voor zowel de desktop markt als ook voor de zuinige notebook/all-in-one markt. AMD's APU's hebben zich van het begin af aan al onderscheiden van andere CPU's door de grafische kracht welke ze leveren. Bij Raven Ridge gaat dit niet anders zijn. ![]() Voor zuinige apparatuur zoals notebooks en all-in-ones is AMD bezig met het ontwikkelen van versies met een TDP vanaf 4W t/m 35W. Waarbij de snelste 35W versie de beschikking zou moeten krijgen over een 4 core 8 thread CPU met daarnaast nog eens 12 Next Gen GFX core's (waarschijnlijk vergelijkbaar met de Vega architectuur), elk bestaand uit 64 stream processors waardoor je een totaal krijgt van 768 stream processors. Ter vergelijking: de RX 460 heeft 896 stream processors, van een oudere waarschijnlijk minder efficiënte architectuur. De kloksnelheid in de APU zullen echter ongetwijfeld wel een stuk lager liggen om het verbruik onder de 35W te kunnen houden. ![]() Voor de desktop markt hebben ze een TDP van 35W t/m 95W voor het snelste model. Ook bij de desktop zal het snelste model over 4 core's en 8 threads beschikken net als in de mobile markt. De kloksnelheid zal hier ongetwijfeld echter een stuk hoger liggen. AMD zou het snelste model ook kunnen combineren met HBM2 geheugen in plaats van DDR4. Ter vergelijking een RX 460 met 896 stream processors heeft 112GB/s aan geheugenbandbreedte. Twee DDR4 3000MT/s geheugenreepjes in dual-channel geven maar 48GB/s aan geheugenbandbreedte wat ook nog gedeeld moet worden met het CPU gedeelte van de APU. Eigenlijk moeten ze hun snelste APU dus wel combineren met HBM2 geheugen anders hebben ze waarschijnlijk een extreem geheugenbandbreedte te kort bij de snelste 95W Raven Ridge APU. Voor een APU met een 768 stream processors zou één stapel van acht lagen HBM2 in de langzaamste configuratie prima zijn, ook 1024 stream processors moet mogelijk zijn, dit zijn evenveel als Polaris 11. Dit geeft namelijk 128GB/s wat een perfecte hoeveelheid is voor zo'n APU het betekend echter ook dat 8GB de max is en dit zowel video als werkgeheugen is, gedeeld dus. Het kan maar is niet ideaal, quad-channel DDR4 zou ook kunnen. Daarmee heb je met 96GB/s aan geheugenbandbreedte bij DDR4 op 3000MT/s, iets minder maar zou nog wel moeten kunnen. Echter lijkt dit niet te komen, anders waren hier waarschijnlijk wel geruchten over geweest. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Threadripper gaat het high-end desktop platform (kortweg HEDT) zijn. Threadripper zal zijn eigen socket hebben, daarnaast wordt gebruik gemaakt van een X399 chipset. Threadripper kun je zien als een dubbele Summit Ridge in één verpakking. Het snelste model van de serie zal dus 16 core's krijgen, daarmee 32 threads hebben. 32 PCI Express 3.0 lanes leveren voor de PCI Express sloten voor videokaarten. Ook krijgt Threadripper een quad-channel geheugencontroller en maximaal 32MB L3 cache. Zoals je kunt zien is dit alles een verdubbeling in vergelijking met Summit Ridge. Ook het aantal CCX's zijn dus verdubbeld van twee naar vier. Dit platform zou als Ryzen 9 door het leven moeten gaan en in deze zomer beschikbaar moeten komen. ![]()
* niet bevestigd/gerucht | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Naast Ryzen heeft AMD naar buiten gebracht dat ze komen met het Epyc platform. Epyc is niet een platform voor consumenten zoals alle Ryzen producten. Maar is daarentegen bedoeld voor bedrijven welke heel veel rekenkracht nodig hebben. Een Epyc CPU kan maximaal 32 core's herbergen en daarmee dus 64 threads hebben. Twee CPU's op een dual socket moederbord wordt ondersteund om zo een totaal van 64 core's en 128 threads te krijgen. Deze CPU is weer een verdubbeling van Threadripper en dus een verviervoudiging van Summit Ridge. In dit geval heeft één CPU dus 64 PCI Express 3.0 lanes beschikbaar, in een dual socket configuratie worden dat er dus maar liefst 128 PCI Express 3.0 lanes. Ook is er een octo-channel memory controller aanwezig. ![]() ![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Naast natuurlijk alle Ryzen en Epyc CPU's en APU's welke nog gelanceerd moeten worden is AMD ook al bezig met de opvolgers van deze Zen architectuur. De verwachting is dan zowel Zen 2 als ook de Zen 3 architectuur op dezelfde sockets zou moeten werken als de Zen architectuur nu doet en gaat doen. Zo moet het dus mogelijk zijn om nog in 2020 een nieuwe CPU te kopen voor het moederbord wat je nu of binnenkort koopt. ![]() |
[ Voor 255% gewijzigd door -The_Mask- op 29-06-2017 15:17 ]
