Het Krat- en Kistradio Topic [Deel 20]

[douwe.nl]

Misschien is het een idee om een composet (of coax) voor de auto te pakken. Of een fullrange. Makkelijker met sommen in de richting te komen ?

[Pixeltje]

Jag schreef op dinsdag 22 oktober 2019 @ 21:34:
[...]

Genetrsche filters zullen doorgaans een matig resultaat geven. Dat komt doordat drivers ook hun eigen response hebben die niet vlak is, verre van. Daar pas je je filter op aan, dat doet een generisch filter niet . Een high pass op de midwoofer is relatief duur omdat je er grote componenten voor nodig hebt, daarom wordt dat vaak actief gedaan. Uiteindelijk gaat het erom wat de akoestische steilheid wordt van de afval, niet de electrische. Crossovers ontwerpen is best specialistisch werk.

Hoe gaat dat in 'normale' speakers dan? In een 3-weg zuil zit toch ook een passief filter? Ik wilde eigenlijk voorkomen om naar een composet voor in de auto te moeten grijpen (hoewel daar ook een passief filter bij zit...) juist omdat ik nu een kist wilde maken met een betere geluidskwaliteit.

Als sub zou je kunnen kijken of je ook een grotere diameter woofer kwijt kan als je de ruimte hebt. Meer oppervlakte woofer = meet efficiëntie (en meer ruimte nodig). Downfiring kan prima, maar heeft als nadeel dat je woofer uitzakt. Dit beperkt de max lineaire slag. Hoeveel kan je uitrekenen aan de hand van de moving mass en compliantie van de suspension. Hele lange poorten moet je niet willen, die geven resonanties in je weergave gebied. Een -3dB punt van 35 a 40hz is mooi om op te mikken. Dieper willen spelen betekent veel max output inleveren

Een grotere woofer past, en downfiring is niet nodig (zie foto's hieronder). Ik heb even met die gedachte gespeeld maar het lijkt me beter om het niet te doen; als ik met de kist eens ergens over heen rol dan is de kans groot dat de woofer beschadigd en dat wil ik niet.

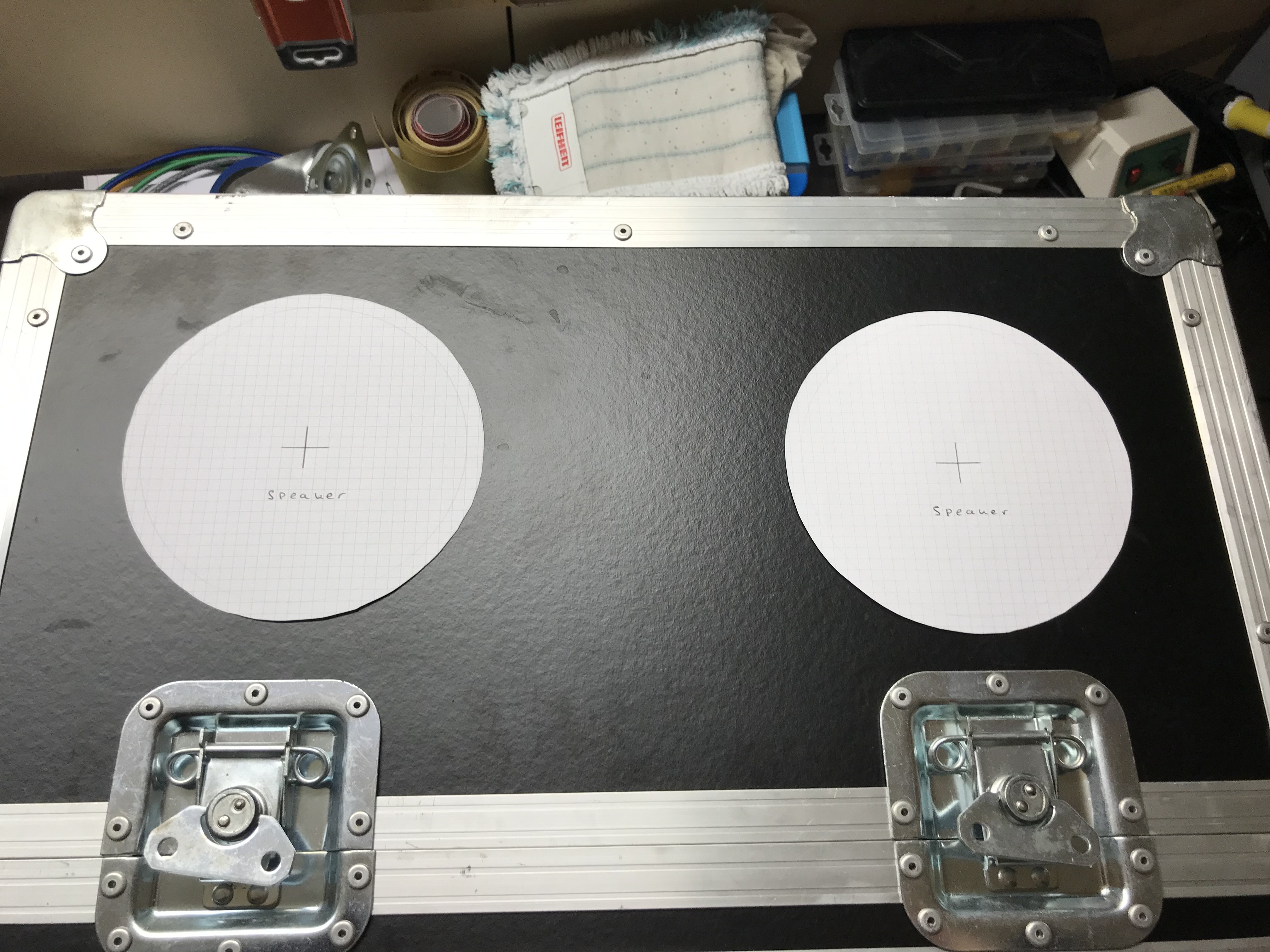

Dit is een foto van de kist, met de speakers (16cm diameter) als template op de voorzijde;


Plek zat dus om hier ook nog de tweeters bij te monteren. De sub komt dan aan de andere zijde. Maakt ook dat ik de box voor de sub logischer kan maken in afmetingen. (meer vierkant in plaats van langwerpig).


Het oorspronkelijke idee was om een wat kleinere kist te maken die goed klinkt, met goede drivers etc. Het formaat is wat gegroeid omdat de flightcase op mijn pad kwam en dat wel een erg makkelijke basis is om mee te werken.

Het budget voor deze build voor speakers en filters is maximaal 250 euro (de rest heb ik al), daar blijf ik nu iets binnen met de dayton setup die ik in gedachten heb maar begin nu te twijfelen want wat ik niet zo goed begrijp is op welke manier je frequenties kan filteren. Als een passief filter niet aan te raden is in verband met afstemming op de drivers zou ik niet weten hoe ik de frequenties moet scheiden voor de midwoofer en tweeter.

[douwe.nl]

Bij normale speakers zit er inderdaad een passief filter in echter is deze dmv het maken van metingen en simulaties afgestemd op de invloeden van de kast en gedragingen van de specifieke drivers om zo tot een mooi geheel te komen. Dit is niet op de gok te doen.

Car audio is zeker niet per definitie slecht hoor, het filter dat er bij zit is sowieso beter afgestemd op de drivers die er bij zitten echter zullen kastinvloeden/ bafflestep daar niet in meegenomen zijn.

Wat is je doel met de kist precies, (naast er op kunnen zitten ) wil je klappen en feest geven of wil je goed geluid om lekker muziek te kunnen luisteren ?

Hoe ga je de voeding doen ?

Wat een idee kan zijn is om een bestaand 2 weg diy speaker te pakken en deze gebruiken, of zelfs op marktplaats een setje speakers te kopen en die in je kist bouwen. blijft suboptimaal maar dan heb je wel drivers en filter wat bij elkaar hoort. altijd beter dat een random filter met random speakers.

[ Voor 20% gewijzigd door douwe.nl op 23-10-2019 09:02 ]

[Rataplan_]

Goedemorgen. Hier weer een groundloop probleem. Ik heb een bluetooth versterker zoals deze:



Maar met een ander merkje erop. Dit zijn standaard OEM versterkertjes uit China. Het vversterktje zelf is prima! Maar enorm veel last van ground-loop. In mijn unit zat een 'los' krc 86b v4 bordje. Met de enable-pin (hoog wanneer er een BT apparaat verbonden is) wordt een relais geschakeld welke switcht tussen de externe AUX ingang en het BT bordje (alhoewel de KRC 86B dat zelf ook al kan).
Over de KRC 86B bordjes lees ik alleen maar slechte verhalen. Met eea testen en prutsen is me dat bordje ook defect geraakt. Ik heb daarom voor maar liefst 2 euro per stuk een paar van deze: gekocht. Irritante slecht-engelse 'bluetooth connected' stem wanneer je verbindt, maar ik moet zeggen het werkt verder perfect.

Maar nog steeds ground loop, want aan de onderliggende voeding is natuurlijk niks veranderd.


Ik heb een paar B0505S-1W DC-DC van Mornsun gekocht. De versterker zelf wordt gevoedt met 12V, maar voor het BT bordje wordt er ergens 5V van gemaakt. Ik heb de DC/DC converter (isolator) primair op de 5V en ground aangesloten waar voorheen de BT module zat, en op de secundaire / isolated uitgang van de converter uiteraard de BT module. Allemaal met zo kort mogelijke verbindingen. Er veranderd helemaal niets, nog steeds de typische 'bluetooth bliepjes'.

Ik heb een andere DC-DC isolator gebruikt, om defect uit te sluiten maar hetzelfde blijft gebeuren. Wanneer ik de BT module met een paar AA batterijen voedt (dus 'eigen' voeding voor de BT module) is het perfect, dus ik vermoed dat het wel degelijk een ground-loop probleem is. Nou lees ik her en der dat mensen soms nog een extra filter toevoegen met een condensator en een spoel om oneffenheden nog uit te filteren. Maar ik had verwacht met de isolator toch op zn minst al enig verschil te merken? Zo niet, heeft het dan wel zin om hem te gebruiken, dan kan ik toch net zo goed een filter uitrekenen en die ertussen zetten? Overigens zit er al een flinke 1600uF condensator over de 5V, maar geen spoel.

Wat kan ik hier aan doen? De isolator zou toch op zn minst een groot deel van de hum / buzz moeten opheffen? Wat is anders het nut ervan in deze?

[ Voor 4% gewijzigd door Rataplan_ op 23-10-2019 09:38 ]

[O88088]

Ik heb vanmiddag een en ander uitgezocht en ik heb een redelijk idee:

Als accu wil ik een 12V lithium-ion batterypack met 12000mAH gebruiken. Datgene wat ik op het oog heb heeft van zichzelf al een beschermingscircuit ingebouwd (zeggen ze...) en komt met een DC-in en een DC-out aansluiting. Deze accu zal stroom moeten voorzien voor een TA2024 versterker, een Bluetooth ontvanger en een USB-oplader. Ertussen zou ik een aan/uitschakelaar willen zetten en een lampje om aan te geven dat hij aanstaat.

De potmeter van de versterker wil ik loshalen en aan de kist zelf monteren met een mooie volumeknop erop. Het Bluetooth bordje heeft opties om knoppen aan te sluiten om de muziek te bedienen en om te kunnen koppelen. De oplader is omdat het kan. De speakers worden waarschijnlijk tweedehands dingen van Marktplaats, dus dat is afhankelijk van het aanbod.

Vraag: zie ik iets belangrijks over het hoofd? Elektronica is niet m'n sterkste punt.

[Pixeltje]

douwe.nl schreef op woensdag 23 oktober 2019 @ 08:53:
Bij normale speakers zit er inderdaad een passief filter in echter is deze dmv het maken van metingen en simulaties afgestemd op de invloeden van de kast en gedragingen van de specifieke drivers om zo tot een mooi geheel te komen. Dit is niet op de gok te doen.

Car audio is zeker niet per definitie slecht hoor, het filter dat er bij zit is sowieso beter afgestemd op de drivers die er bij zitten echter zullen kastinvloeden/ bafflestep daar niet in meegenomen zijn.

Hmm fair enough, misschien moet ik me daar gewoon bij neerleggen dan.

Wat is je doel met de kist precies, (naast er op kunnen zitten ) wil je klappen en feest geven of wil je goed geluid om lekker muziek te kunnen luisteren ?

Idee is om een portable kist te maken die lekker kan knallen als het nodig is, en ik vindt het leuk om er voor te zorgen dat het allemaal ook op elkaar is afgestemd en goed klinkt. Home-audio wordt het buiten toch niet en besides, daar heb ik een hele mooie set voor in de woonkamer staan dus dat is ook niet nodig.

Hoe ga je de voeding doen ?

Ik heb twee accu's van 20V accutollen gevonden. die gaan parallel 20V en 8Ah leveren.


En de proof-of-concept voor stroom;

[Terrz]

Slim idee om die parkside accu's te gebruiken!

Ik heb even wat zitten terug lezen, en je hebt dus een kist van 80 liter als ik dit zo even bereken. Daar kun je echt een kneiterdikke setup van maken. Het hangt er dus vooral vanaf (zoals eerder aangegeven) wat je er mee wil doen. Moet het buiten goed klinken voor een groep mensen? Ga dan voor een dikke bult van 3db in het lage frequentie gebied.

Ik had zelf een 30 liter kist opgedeeld in een 20 liter subwoofer compartiment met een 8 inch dayton sub getuned op 70hz. De overige 10 liter was voor twee 13cm full range auto speakers. Zat verder nog een step-up naar 24V in en een actieve crossover om de hoge&lage tonen en gain te regelen. Werkte als een tierelier op festival campings (geregeld feestjes voor 50-100 man gegeven) waarbij je de bas 50 meter verder nog goed kon horen. Mijn schema's en ontwerp staan denk ik twee topic versies terug en zijn een keer of 3-4 nagebouwd.

als je dus een 50 liter sub compartiment maakt, 20 voor mid/hoog en 10 liter voor elektronica over houdt moet je volgens mij wel echt iets heel gaafs kunnen bouwen. Hoop alleen niet dat je 'm vaak hoeft te tillen dan .

[Pixeltje]

Terrz schreef op donderdag 24 oktober 2019 @ 09:52:
Slim idee om die parkside accu's te gebruiken!

Ik heb even wat zitten terug lezen, en je hebt dus een kist van 80 liter als ik dit zo even bereken. Daar kun je echt een kneiterdikke setup van maken. Het hangt er dus vooral vanaf (zoals eerder aangegeven) wat je er mee wil doen. Moet het buiten goed klinken voor een groep mensen? Ga dan voor een dikke bult van 3db in het lage frequentie gebied.

Ik had zelf een 30 liter kist opgedeeld in een 20 liter subwoofer compartiment met een 8 inch dayton sub getuned op 70hz. De overige 10 liter was voor twee 13cm full range auto speakers. Zat verder nog een step-up naar 24V in en een actieve crossover om de hoge&lage tonen en gain te regelen. Werkte als een tierelier op festival campings (geregeld feestjes voor 50-100 man gegeven) waarbij je de bas 50 meter verder nog goed kon horen. Mijn schema's en ontwerp staan denk ik twee topic versies terug en zijn een keer of 3-4 nagebouwd.

als je dus een 50 liter sub compartiment maakt, 20 voor mid/hoog en 10 liter voor elektronica over houdt moet je volgens mij wel echt iets heel gaafs kunnen bouwen. Hoop alleen niet dat je 'm vaak hoeft te tillen dan .

Ik ga eens even zoeken wat je gemaakt hebt. Tillen hoeft sowiezo niet als het goed is want er zitten wielen onder die 150kg per stuk kunnen hebben.

[Terrz]

Pixeltje schreef op donderdag 24 oktober 2019 @ 09:57:
[...]


Ik ga eens even zoeken wat je gemaakt hebt. Tillen hoeft sowiezo niet als het goed is want er zitten wielen onder die 150kg per stuk kunnen hebben.

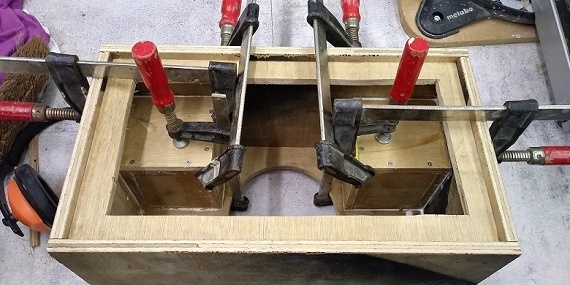

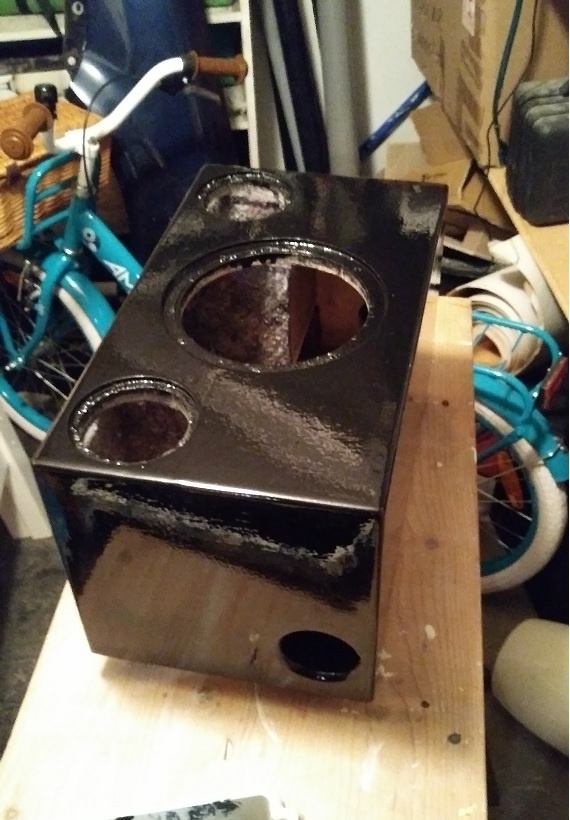

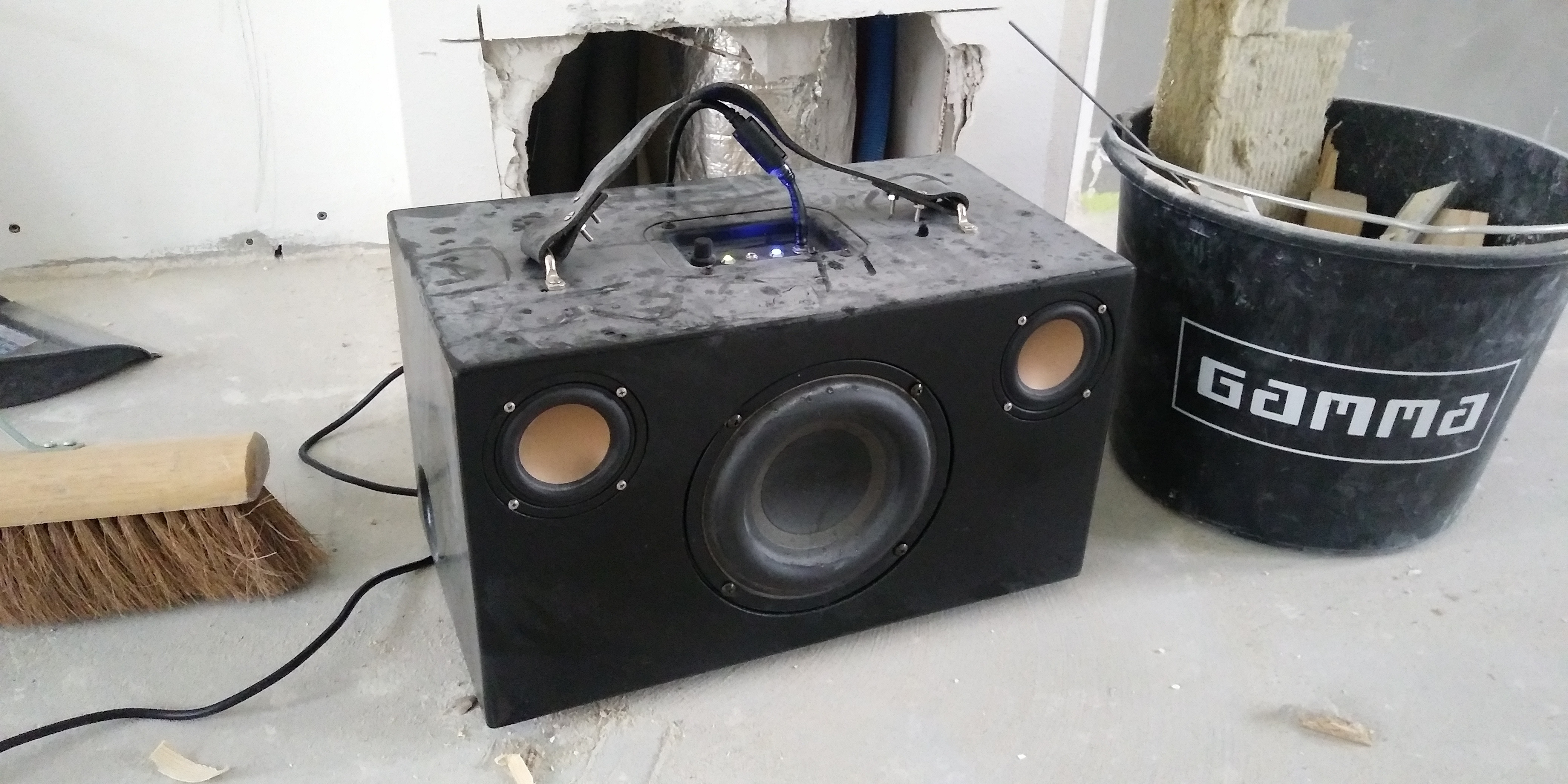

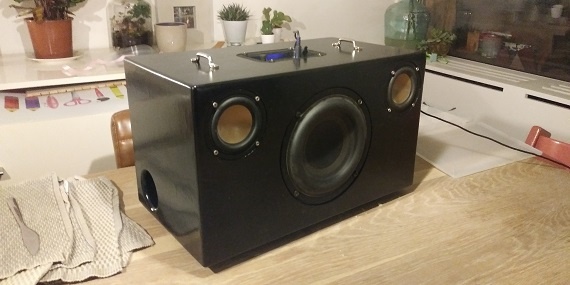

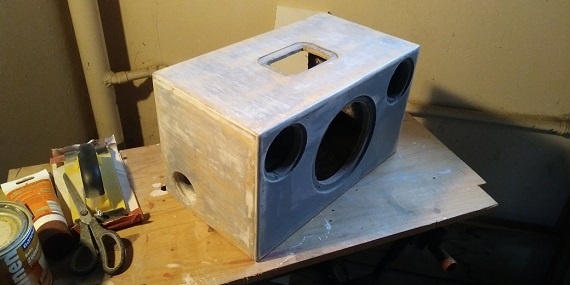

Zelf even snel gezocht zie hier een aansluitschema en hier een tekening. Heel veel afbeeldingen doen het helaas niet meer, maar de basis het zelfde. Door er twee relais in te bouwen schakelde de boel zelf over van netstroom, interne accu of externe accu (op lowlands bijv). Betekende tevens dat je niet met je dronken kop kortsluiting kon maken .

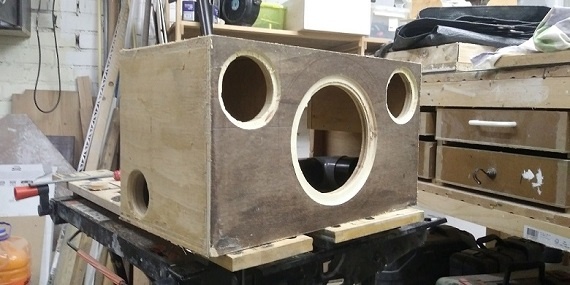

Kist was eerst getuned op 50hz met 50mm poorten (gemaakt van afvoerpijp), maar merkte dat ik op hoge volumes wel wat poort ruis had en de <50hz tonen best snel "weg waren" als je verder van de kist afstond. Daarom de later naar 70mm poorten gegaan en getuned op 70hz: dat klonk buiten veel "vetter".

Met een kist van 80 liter heb je erg veel speelruimte in de grootte van je subwoofer compartiment, dus zou ik wel proberen te tunen op 50-60hz met een goede +3db bult rond die frequentie. Je kunt de sub altijd nog knijpen/bijstellen met een actieve crossover mocht het wat te veel zijn.

Het ontwerp zou je wel aan kunnen houden: speakers allemaal aan de voorkant.
- 8 of 10 inch sub met hoge gevoeligheid (je kunt immers een groot sub compartiment maken)
- 20 liter voor 13 of 15cm de mid/hoog speakers.
- compartiment met luikje waar het actieve crossover bediend kan worden en knoppen/laadpoorten zitten.

[ Voor 7% gewijzigd door Terrz op 24-10-2019 10:16 ]

[Pixeltje]

De kist is in totaal maximaal bruto 70 liter. Binnenafmetingen zijn 54 cm lang bij 43 cm breed en inclusief de bodem 30cm hoog.

Ik zat te denken aan een 30-40 liter sub compartiment (ruwweg de helft dus). Dat is ook wel een beetje de max want in het andere compartiment komt ook de elektronica en die is wat bulky. De oplader is moeders mooiste niet en zeker niet de kleinste die ik gezien heb voor dit soort accu's. - de oplader gebruik ik ook om de stroom van de accu's af te nemen tijdens het spelen en moet dus in de kist zitten.

Met de rest van je post ga ik even aan de slag, kijken hoe ik eea in elkaar kan knutselen.

[ Voor 7% gewijzigd door Pixeltje op 24-10-2019 11:01 ]

[douwe.nl]

Goeie tips van Terrz

als je toch de ruimte hebt lekker een flinke en idd gevoelige sub pakken. de tip van de bult in de response voor buiten kende ik nog niet zo.

[boppos]

MikeVM schreef op dinsdag 1 oktober 2019 @ 11:49:
ik had hier veel eerder moeten kijken, ik ben bezig met een antieke radio om te bouwen naar een kratradio.
[Afbeelding]


onderdelen:
AIYIMA TPA3116D2 Mono versterker
AIYIMA Bluetooth Amplifier Board CSR64215 V4.2
Aiyima NE5532 Bass/Treble board

als speaker heb ik nog een focal PC165fx (2 woofers en 1 tweeter)


graag had ik wat meningen gehoord over verbeteringen en dergelijke.

Ik heb zoiets gebouwd voor mijn ex, was toen nog niet mijn ex. Maar ze wilde een muziekje in haar kapsalon kunnen spelen. Dus had een oude philips omgetoverd, met daarin 2 speakers van een oud surround setje. Als lage tonen een Monacor SP-60/4 met een, zo groot mogelijk als paste in die oude radio, multiplex 6mm bass reflex behuizing. Ik heb toen een tpa3116 bordje met losse potmeters gekocht en de originele draai knoppen die erop zaten vast gemaakt aan de potmeters. En een goed Bluetooth bordje. Ook amberkleurige leds erin om de retrolook te behouden. Later wilde ik nog een Raspberry erin zetten om een stand alone spotify unit te werken, maar dat kwam er niet meer van.

Ik spreek haar nog wel is en ze krijgt nog steeds complimenten over dat ding.

[Grote Schurk]

Even een vraagje. Stel ik wil Paul Carmody's Isetta maken met een versterkermodule en accupack geintergreerd. Om het geluid optimaal te houden zal ik daar qua inhoud rekening mee moeten houden.

Ik zal dan een berekening moeten maken van het volume van de extra componenten en dat toevoegen aan de inhoud. Het liefst maak ik de behuizing wat dieper.

Klopt mijn oplossing? Zijn er nog zaken waar ik rekening mee moet houden (zoals de plaatsing van de reflex port)?

[lutkeveld]

Dieper maken is geen probleem en plaatsing van de poort maakt amper uit

[janwillem-s2]

Onderwerp: Jack loskopen/aansluiten geeft knal.

Ik heb een mooi KistRadio gebouwd maar als je de aux (3,5mm jack) uit je telefoon/bron trekt terwijl de box aanstaat komt er een hard geluid uit de boxen. Is er een manier om een beveiliging in te bouwen zodat dit geluid er uit gefilterd word? als er dus door je hand bijvoorbeeld kortsluiting gemaakt word op de aux line. ik weet dat er een "compressor' bestaat voor geluid om geluid af te vlakken voor het versterken van een drumstel (base trom) bijvoorbeeld maar is er ook zoiets maar dan kleien.

ik hoor graag of iemand hier een oplossing voor heeft.

[manusjevanalles]

Ik ben aan het kijken naar een bordje met tpa3116d2 en bluetooth erop. Idee is om dat bordje op zolder te zetten en dan in de badkamer via bluetooth eea te streamen. Heeft iemand ervaring met het bereik van bluetooth van deze bordjes?

[Pixeltje]

manusjevanalles schreef op woensdag 30 oktober 2019 @ 10:58:
Ik ben aan het kijken naar een bordje met tpa3116d2 en bluetooth erop. Idee is om dat bordje op zolder te zetten en dan in de badkamer via bluetooth eea te streamen. Heeft iemand ervaring met het bereik van bluetooth van deze bordjes?

Binnenshuis een meter of 5 6 max, daarna beginnen ze meestal te storen of haperen.

[manusjevanalles]

Hmm dat zal dan wel tegenvallen met ook nog een vloer en muur ertussen.

[Pixeltje]

Sorry, 5 of 6 meter max bedoelde ik, maar dat had je al begrepen denk ik. Typefoutje.

[Whiskey48]

Ik ben m'n zolder aan het opruimen, als iemand nog wat knutselspulletjes zoekt:












- Muse audio TA2020 (2x 20watt) (goede kwaliteit) (12-14V)
- 2x Muse Audio 14V 4A voeding (goede kwaliteit)
- Lepai LP-A6FM radio versterker TA2020 (2x 20watt) (12-14V)
- Lepai TA2020 (2x 20watt) versterker (12-14V)
- TDA8920 Digital Power Audio Amplifier Board Class-D HIFI OCL 80Wx2 BTL 160Wx1 (15-22V)
- KRC-12ST-7377BTA 2x30watt (8-18V) versterker + bluetooth module

+ overige connectoren / condensatoren 15000uf 105c / onderdelen


https://www.marktplaats.nl/plaats/m1476528860

[Ben-i]

Grote Schurk schreef op maandag 28 oktober 2019 @ 13:33:
Even een vraagje. Stel ik wil Paul Carmody's Isetta maken met een versterkermodule en accupack geintergreerd. Om het geluid optimaal te houden zal ik daar qua inhoud rekening mee moeten houden.

Ik zal dan een berekening moeten maken van het volume van de extra componenten en dat toevoegen aan de inhoud. Het liefst maak ik de behuizing wat dieper.

Klopt mijn oplossing? Zijn er nog zaken waar ik rekening mee moet houden (zoals de plaatsing van de reflex port)?

Ik denk dat de poort diameter of lengte dan ook wel moet veranderen, dit zou je in Winisd kunnen testen.
Wat ook een idee is, is om een soort dubbele bodem/achterkant te maken zodat de originele binnenmaat behouden blijft. Soort van extra compartiment voor je accu en of versterker.

[Grote Schurk]

Ben-i schreef op donderdag 14 november 2019 @ 20:39:
[...]


Ik denk dat de poort diameter of lengte dan ook wel moet veranderen, dit zou je in Winisd kunnen testen.
Wat ook een idee is, is om een soort dubbele bodem/achterkant te maken zodat de originele binnenmaat behouden blijft. Soort van extra compartiment voor je accu en of versterker.

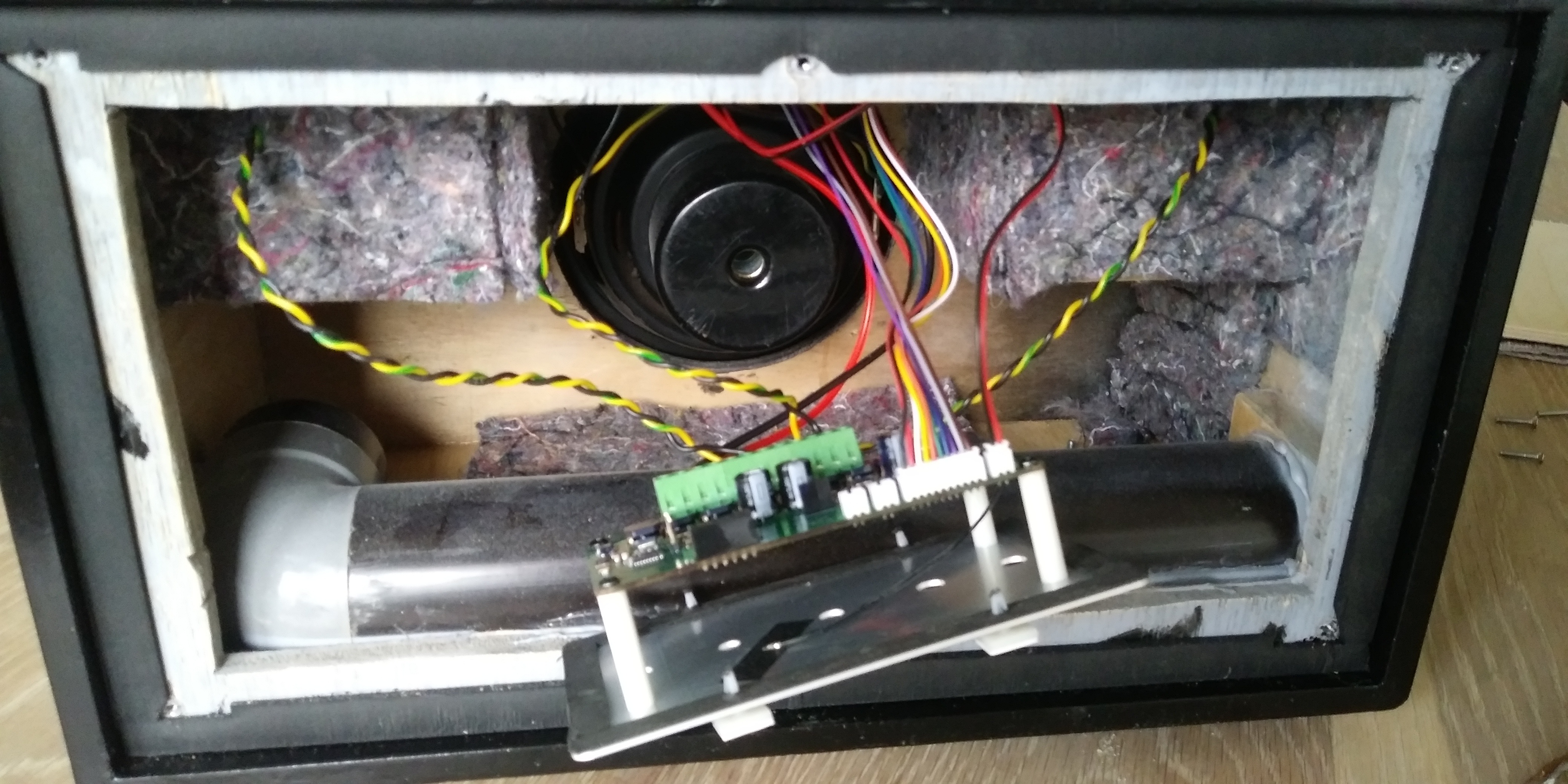

Ja ik heb nu inderdaad een dubbele achterkant en de behuizing dieper gemaakt. Dan hoef ik me verder niet bezig te houden met het volume van de componenten.

Voor nu is de speaker afhankelijk van 220v uit de muur. Er zit een up2stream pro bordje in voor streaming (WiFi, een hoop streaming diensten, line, Bluetooth en zelfs usb) en voor versterking gebruik ik een Aiyima TPS3116D2 zonder Bluetooth (wat heb je aan twee keer bt).

Het plan is om de Sure Electronics 5S 26650 met dus 5 26650 cellen te gebruiken om hem ook mee onderweg te nemen. Daarnaast zit ik eraan te denken om een achterplaat van acrylaat te laten frezen met ledjes en icoontjes voor de input en batterijstatus en de power switch, volume pot meter, ac, etc.



De baffle en handgreep zijn van Ikea

[Ben-i]

Ziet er netjes uit, ik heb ook getwijfeld over wit. (We hebben een zelfde smaak waarschijnlijk )
Heb je er nu ook bedienings knoppen op zitten zoals aan/uit, volume etc?
Kan je meer foto's laten zien?

Zelf heb ik een Chromecast audio aangesloten dat samen met bleuthoot is voor mij voldoendde.

Ik gebruik een 19V laptopvoeding, extern dus. Ik kan via een "DC-plug verloop kabeltje naar accu klemmen" dat ik heb gemaakt simpel een 12V accu aansluiten als ik dat wil. Moet zeggen dat ik hem nog niet buiten heb gebruikt omdat ik de speakers en woofer wat kwetsbaar vind.

Hoe vind je hem klinken?

[ Voor 4% gewijzigd door Ben-i op 21-11-2019 10:47 ]

[douwe.nl]

Grote Schurk schreef op donderdag 21 november 2019 @ 10:13:
[...]


Ja ik heb nu inderdaad een dubbele achterkant en de behuizing dieper gemaakt. Dan hoef ik me verder niet bezig te houden met het volume van de componenten.

Voor nu is de speaker afhankelijk van 220v uit de muur. Er zit een up2stream pro bordje in voor streaming (WiFi, een hoop streaming diensten, line, Bluetooth en zelfs usb en voor versterking gebruik ik een Aiyima TPS3116D2 zonder Bluetooth (wat heb je aan twee keer bt).

Het plan is om de Sure Electronics 5S 26650 met dus 5 26650 cellen te gebruiken om hem ook mee onderweg te nemen. Daarnaast zit ik eraan te denken om een achterplaat van acrylaat te laten frezen met ledjes en icoontjes voor de input en batterijstatus en de power switch, volume pot meter, ac, etc.

De baffle en handgreep zijn van Ikea

Mooi zo! Hoe groot is hij precies ? En wat weegt hij ? hoe vind je hem klinken ?

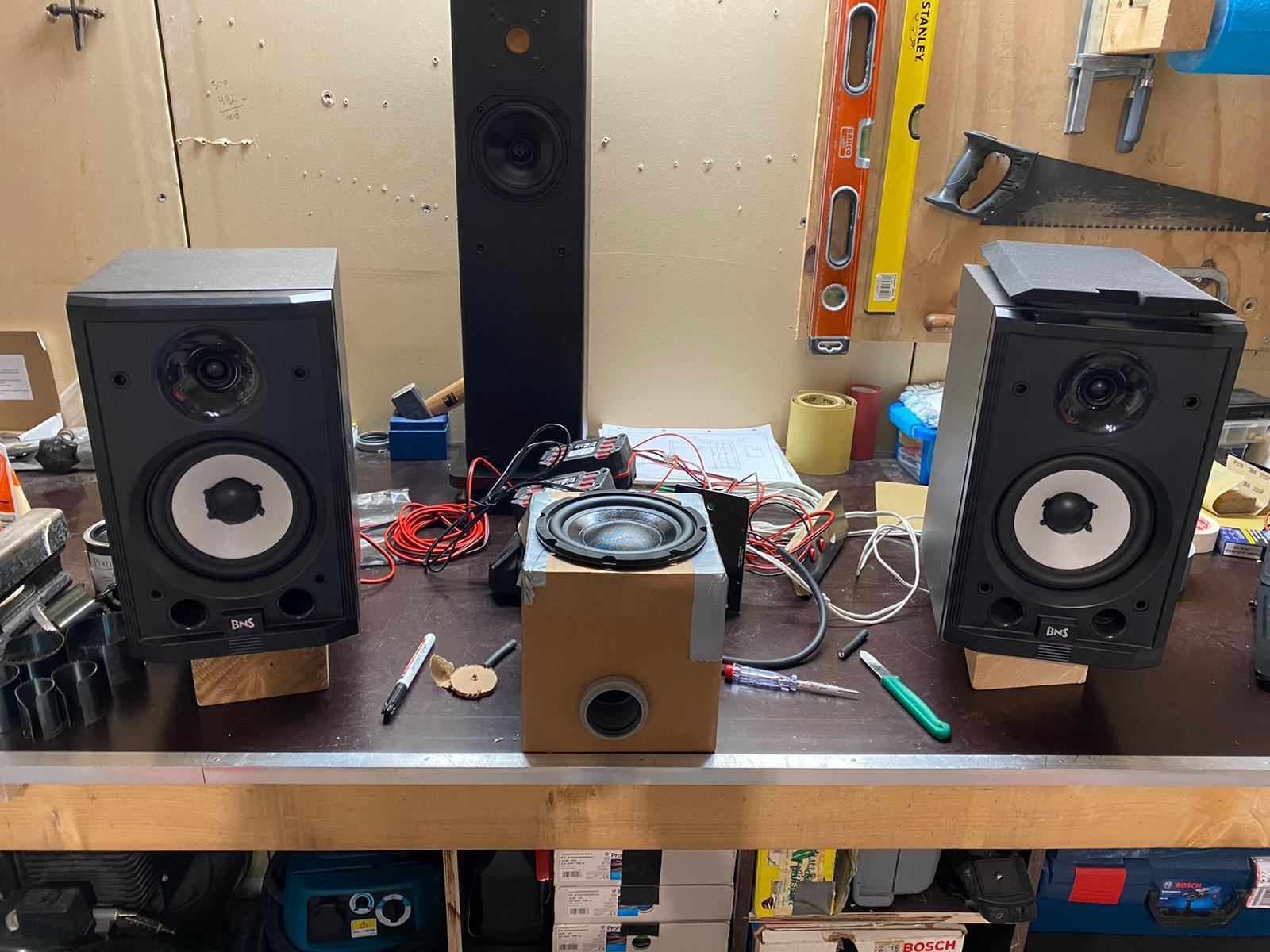

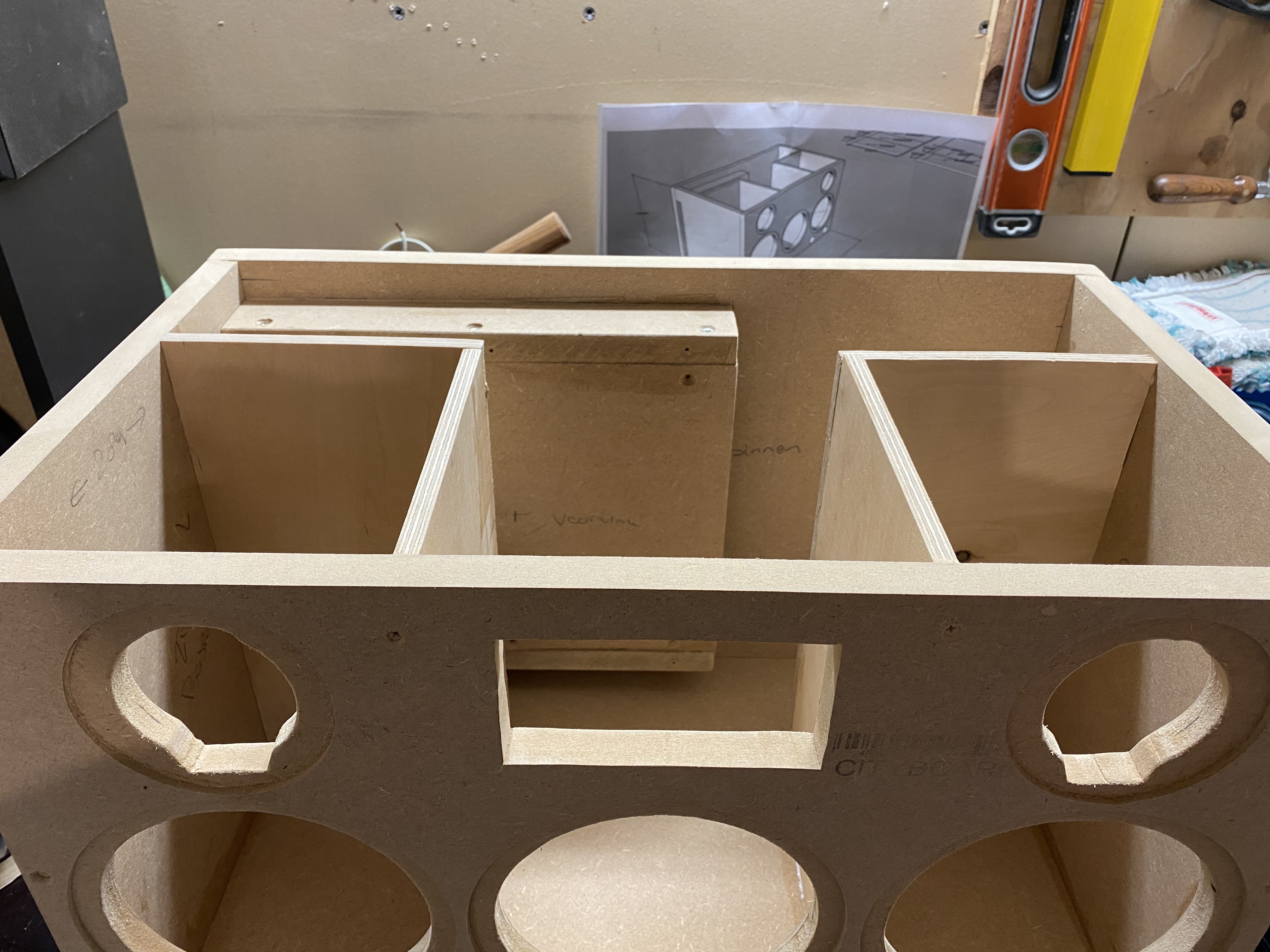

Ik ben met een soortgelijk project bezig, zal wanneer een en ander concreet is hier ook posten.

[Grote Schurk]

@Ben-i Thanks! Ja, jouw uitvoering was voor mij ook een goede inspiratiebron. Omdat de uitvoering zoals hij nu is, tijdelijk is, heb ik 0 bediening. Dus uit doen is de stekker uit het stopcontact trekken. Volume regel ik softwarematig met de telefoon. Dus de 5 potmeters op de versterker zijn eigelijk een extra actieve crossover, eq en gain. Als ik straks bezig ga met die achterkant denk ik dat ik van alle versterker pots alleen de volume pot als gain naar buiten laat komen.

@douwe.nl Hij is vrij zwaar (de woofer zit een beste magneet aan). Daarnaast gaat hij straks alleen nog maar zwaarder wegen met de batterijen. Hij is ongeveer 370x200x200mm.

Hoe hij klinkt... indrukwekkend is zeker een woord dat in me opkomt. Hij kan tot 35hz +- 3db zonder bloated te klinken. En behoorlijk luid. De full rangers hebben een eigen compartiment. Ik maakte me een beetje zorgen over de hoogweergave van deze full range speakertjes, maar ze doen het (met de correctie van Paul Carmody) erg mooi. Ik vind dat aluminium geluid van dit soort drivers altijd wel lekker. Als je goed kijkt zie je op de achtergrond de B&W CM6S2. Die hebben ook alu tweeters.

Meer foto's en de weegschaal pak ik er binnenkort ook even bij.

[ Voor 57% gewijzigd door Grote Schurk op 21-11-2019 12:12 ]

[douwe.nl]

thx ik gebruik de 6" variant als woofer maar heb wel de NEO magneet dus dat scheelt flink. ik gebruik 12mm multiplex voor de kast en 16mm als front.

[Verwijderd]

Hallo,

Ik ben vrij nieuw in het maken van kistradio's en loop tegen het volgende aan.
Op verschillende websites en filmpjes zie ik dat de TA2024 versterker het meest gebruikt wordt.
Is deze versterker nog modern genoeg voor deze tijd? Is hij nog te koop of zijn er betere alternatieven?
Mijn budget is niet al te hoog, richtprijs ongeveer 20 euro.



Als er verder nog tips zijn die ik misschien kan gebruiken hoor ik ze maar al te graag.

Groetjes

[Fraggert]

O88088 schreef op donderdag 26 september 2019 @ 22:53:
Ik zou, in theorie, voor de lol, een klein radiootje willen bouwen in een metalen munitiekistje. Zo'n ding:
[Afbeelding]

De vraag is op dit moment of ik hier überhaupt redelijk geluid uit kan krijgen. Hij hoeft bij mij absoluut niet keihard, niveau achtergrondmuziek bij een barbecue in de tuin is prima. Kwaliteit > kwantiteit. Bass boeit me ook niet zoveel.

Het idee is om er dan twee (13cm?) speakers in te monteren voor soort-van-stereogeluid. Het formaat van het kistje is 30*18*15, dus een inhoud van ongeveer 8 liter. Met alle benodigde apparatuur erin blijft er dan natuurlijk nog minder over. En waarschijnlijk zal het metaal verstevigd moeten worden tegen trillingen?

Een grotere kist zou kunnen maar dat gaat wel ten koste van de draagbaarheid en dat zou een groot minpunt zijn.

Ik heb exact dezelfde munitiekist gebruikt

wordt vervolgd: ik zal even het linkje opzoeken voor je.

ik zal wel even nieuwe foto's maken en hier posten.

edit: nieuwe pics >











Zoals je ziet heb ik een TA2024 versterkerbordje en het geheel simpel van opzet gehouden.
De kratradio werkt op 220, in de kratradio zit een voeding die de 220 omzet naar 12volt @ 5 ampere.
Een telefoon/tablet sluit je aan met een standaard 3,5mm.
De houten plank heb ik erin verlijmd voor de speakermontage.

Dit was voor mij een quick&dirty projectje om van te leren.

Nadelen:

*Geen accu, dus je moet 220 hebben (niet erg mobiel dus);
*Telefoon moet aangesloten blijven met het snoer;
*Dikke storing zodra je de telefoon aansluit op een lader (aardlus ofzo).

Voordelen:

*Leuk en leerzaam projectje;
*Geluidskwaliteit tov simpele BT-speakertjes.

Mijn kratradio 2.0 krijgt dus een accu en een bluetooth-optie (of een simpel bordje of ik pak een BT-autoradio).

Veel plezier met bouwen gewenst

[ Voor 37% gewijzigd door Fraggert op 11-12-2019 08:15 ]

[Verwijderd]

Beetje of topic dit (mag verwijderd als het niet mag), maar zijn er ook mensen die hun kist-krat radio willen verkopen? Ik ben al een tijdje op zoek maar zelf niet zo handig dus zelf maken wordt het niet;p maar zijn er dus mensen die hem meschien willen verkopen?

[Fraggert]

Verwijderd schreef op woensdag 11 december 2019 @ 12:36:
Beetje of topic dit (mag verwijderd als het niet mag), maar zijn er ook mensen die hun kist-krat radio willen verkopen? Ik ben al een tijdje op zoek maar zelf niet zo handig dus zelf maken wordt het niet;p maar zijn er dus mensen die hem meschien willen verkopen?

Hoi, geen idee of je hier je slag kunt slaan, je kunt ook even op marktplaats zoeken op "kistradio" en "kratradio", zo nu en dan staan er wel een paar te koop.

Het is toch echt wel leuk en helemaal niet moeilijk om er zelf eentje te maken hoor, ook als je zelf niet zo handig bent.

Van oude koffer tot munitiekist, alles is mogelijk en als je er niet uit komt dan kun je rustig even hier om advies vragen.

Bij Accusafe vind je onderdelen en zelfs hele kitjes.

Ze hebben zelfs een hele Tutorial/How-to-build op de site. De link naar het starterkitje werkt helaas niet maar allicht kun je eens contact opnemen met ze.

Er was hier ook een Tweaker die onderdelen verkocht maar die site kan ik zo even niet meer terugvinden.

[barrymossel]

Verwijderd schreef op woensdag 11 december 2019 @ 12:36:
Beetje of topic dit (mag verwijderd als het niet mag), maar zijn er ook mensen die hun kist-krat radio willen verkopen? Ik ben al een tijdje op zoek maar zelf niet zo handig dus zelf maken wordt het niet;p maar zijn er dus mensen die hem meschien willen verkopen?

Ik gebruik de mijne niet meer, maar zou hem niet zomaar verkopen. Mensen onderschatten a) wat zo'n ding kost om in elkaar te zetten als je een beetje kwaliteitsspul gebruikt en b) dat het niet altijd foolproof werkt. Zo werkt de mijne via een Chromecast Audio, maar menig persoon krijgt dat niet eens werkend en dan heb je het gezeik weer: hij werkt niet!!!
Of ergens een kabeltje dat los zit omdat er te lomp met het apparaat is omgegaan. Zo gefixt natuurlijk, maar dan moet je wel weten wat je doet.

Dus nee, mijn eigen gemaakte hobbyspul gaat niet meer op Marktplaats en wordt alleen verkocht aan mensen die er verstand van hebben. Ja, ik heb ervaring met lastige kopers die niet beseffen wat ze kopen, terwijl je daar toch heel duidelijk en eerlijk over bent...

[O88088]

Fraggert schreef op dinsdag 10 december 2019 @ 11:46:
[...]


Ik heb exact dezelfde munitiekist gebruikt

wordt vervolgd: ik zal even het linkje opzoeken voor je.

ik zal wel even nieuwe foto's maken en hier posten.
[foto's]

Dit was voor mij een quick&dirty projectje om van te leren.

Nadelen:

*Geen accu, dus je moet 220 hebben (niet erg mobiel dus);
*Telefoon moet aangesloten blijven met het snoer;
*Dikke storing zodra je de telefoon aansluit op een lader (aardlus ofzo).

Voordelen:

*Leuk en leerzaam projectje;
*Geluidskwaliteit tov simpele BT-speakertjes.

Mijn kratradio 2.0 krijgt dus een accu en een bluetooth-optie (of een simpel bordje of ik pak een BT-autoradio).

Veel plezier met bouwen gewenst

Leuke foto's! Mijn onderdelen druppelen langzaam binnen vanuit China dus ik kan binnenkort hopelijk ook gaan beginnen. Ik ben wel van plan om meteen Bluetooth en een accu in te bouwen en eigenlijk alles erop en eraan te maken. Hoe heb jij de gaten voor de speakers in de kist gemaakt? Dat is het enige waar ik nog niet echt iets op verzonnen heb.

[Fraggert]

O88088 schreef op donderdag 12 december 2019 @ 20:17:
[...]


Leuke foto's! Mijn onderdelen druppelen langzaam binnen vanuit China dus ik kan binnenkort hopelijk ook gaan beginnen. Ik ben wel van plan om meteen Bluetooth en een accu in te bouwen en eigenlijk alles erop en eraan te maken. Hoe heb jij de gaten voor de speakers in de kist gemaakt? Dat is het enige waar ik nog niet echt iets op verzonnen heb.

Thanks, graag gedaan

De gaten heb ik eerst geprobeerd met een decoupeerzaag, maar dat is volkomen kut op dat dunne blik, stuitert alle kanten op

Toen dus maar met de slijptol en Dremel in de weer. De Dremel vreet schijven, die gaan echt niet lang mee maar dat werkte wel prima.

Ik gebruik mijn slijptol best veel, maar ik blijf het een smerig gevaarlijk apparaat vinden. Dat ding blijft me een onveilig gevoel geven, hoe vaak ik hem ook gebruik, dat heb ik totaal niet met ander spul, zelfs niet met mijn kettingzaag, bovenfrees of wat dan ook voor ander gereedschap.

[lutkeveld]

Het is zo ver, mijn all-in-one versterker is beschikbaar voor pre-order.
Bestellingen worden eind februari in volgorde van betaling verstuurd.

ZOUDIO AIO4CH: 4-kanaals versterker met DSP en Bluetooth



Features:
-4x45W klasse D versterker (ook in te stellen als 2.1 of 2.0)
-Bluetooth V4.2 APT-X met True Wireless Stereo
-Instelbare DSP
-Makkelijk te gebruiken Windows configuratie tool
-Klein formaat en hoge efficiëntie

Screenshot configuratietool:


Zoals te zien zijn er veel instellingen die makkelijk aangepast kunnen worden, zoals:
-Start en maximaal volume
-Accuprotectie voltages
-Input (links/rechts/mono) en output (4.0/2.1/2.0) configuratie
-13 algemene filters (equalizers) en 5 filters per kanaal (crossovers)
-2 equalizers die ingeschakeld kunnen worden met een knop (e.g. indoor/outdoor, bass-boost)
-Volume afhankelijke equalizer
-Vertraging per kanaal

Productpagina (details, downloads, bestellen): klik hier

[Terrz]

lutkeveld schreef op maandag 6 januari 2020 @ 15:09:
Het is zo ver, mijn all-in-one versterker is beschikbaar voor pre-order.
Bestellingen worden eind februari in volgorde van betaling verstuurd.

ZOUDIO AIO4CH: 4-kanaals versterker met DSP en Bluetooth

[Afbeelding]

Features:
-4x45W klasse D versterker (ook in te stellen als 2.1 of 2.0)
-Bluetooth V4.2 APT-X met True Wireless Stereo
-Instelbare DSP
-Makkelijk te gebruiken Windows configuratie tool
-Klein formaat en hoge efficiëntie

Screenshot configuratietool:
[Afbeelding]

Zoals te zien zijn er veel instellingen die makkelijk aangepast kunnen worden, zoals:
-Start en maximaal volume
-Accuprotectie voltages
-Input (links/rechts/mono) en output (4.0/2.1/2.0) configuratie
-13 algemene filters (equalizers) en 5 filters per kanaal (crossovers)
-2 equalizers die ingeschakeld kunnen worden met een knop (e.g. indoor/outdoor, bass-boost)
-Volume afhankelijke equalizer
-Vertraging per kanaal

Productpagina (details, downloads, bestellen): klik hier

Supergaaf om te zien dat ie klaar is! Wellicht dat ik een bestel voor de zomer voor een projectje. Maar als ik eerlijk ben zijn de meerdaagse festivals een beetje passé geworden 🤡

[Pixeltje]

lutkeveld schreef op maandag 6 januari 2020 @ 15:09:
Het is zo ver, mijn all-in-one versterker is beschikbaar voor pre-order.
Bestellingen worden eind februari in volgorde van betaling verstuurd.

ZOUDIO AIO4CH: 4-kanaals versterker met DSP en Bluetooth

[Afbeelding]

Features:
-4x45W klasse D versterker (ook in te stellen als 2.1 of 2.0)
-Bluetooth V4.2 APT-X met True Wireless Stereo
-Instelbare DSP
-Makkelijk te gebruiken Windows configuratie tool
-Klein formaat en hoge efficiëntie

Screenshot configuratietool:
[Afbeelding]

Zoals te zien zijn er veel instellingen die makkelijk aangepast kunnen worden, zoals:
-Start en maximaal volume
-Accuprotectie voltages
-Input (links/rechts/mono) en output (4.0/2.1/2.0) configuratie
-13 algemene filters (equalizers) en 5 filters per kanaal (crossovers)
-2 equalizers die ingeschakeld kunnen worden met een knop (e.g. indoor/outdoor, bass-boost)
-Volume afhankelijke equalizer
-Vertraging per kanaal

Productpagina (details, downloads, bestellen): klik hier

Ik heb een van deze bordjes kunnen kopen van lutkeveld en hoewel ik er veel minder tijd voor heb gehad dan ik had gewild, kan ik wel melden dat ik onder de indruk ben. Ik vindt de kwaliteit van het fysieke product goed, netjes afgewerkt en ook de software werkt probleemloos.

De geluidkwaliteit heb ik alleen kunnen vergelijken met een oude ta2024 en een ta2050, en is meer dan in orde. Door alle instelmogelijkheden een veelzijdig bord waar ik op dit moment een hoge kwaliteit 2.1 kist mee aan het maken ben. (Daar heb ik dus ook weinig tijd voor, maar foto’s van die build volgen nog). De testopstelling met de speakers en subwoofer en dit bordje draait al een tijdje in de woonkamer, naar volle tevredenheid.

Edit;
Quick and dirty de eerste test;

[ Voor 4% gewijzigd door Pixeltje op 06-01-2020 21:04 ]

[douwe.nl]

lutkeveld schreef op maandag 6 januari 2020 @ 15:09:
Het is zo ver, mijn all-in-one versterker is beschikbaar voor pre-order.
Bestellingen worden eind februari in volgorde van betaling verstuurd.

ZOUDIO AIO4CH: 4-kanaals versterker met DSP en Bluetooth

[Afbeelding]

Features:
-4x45W klasse D versterker (ook in te stellen als 2.1 of 2.0)
-Bluetooth V4.2 APT-X met True Wireless Stereo
-Instelbare DSP
-Makkelijk te gebruiken Windows configuratie tool
-Klein formaat en hoge efficiëntie

Screenshot configuratietool:
[Afbeelding]

Zoals te zien zijn er veel instellingen die makkelijk aangepast kunnen worden, zoals:
-Start en maximaal volume
-Accuprotectie voltages
-Input (links/rechts/mono) en output (4.0/2.1/2.0) configuratie
-13 algemene filters (equalizers) en 5 filters per kanaal (crossovers)
-2 equalizers die ingeschakeld kunnen worden met een knop (e.g. indoor/outdoor, bass-boost)
-Volume afhankelijke equalizer
-Vertraging per kanaal

Productpagina (details, downloads, bestellen): klik hier

Ik heb deze ook gekocht en kan melden dat het er erg goed uit ziet. De software is echt monkey proof!

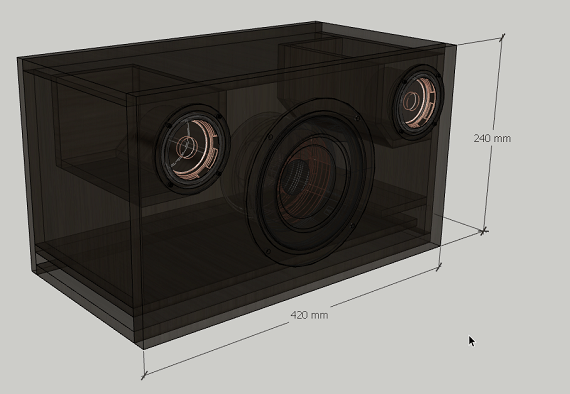

Mijn kist is in aanbouw, ik gebruik 2x Hivi B3N full range en de Tangband W6-1139SA. inspiratie van de Isetta van Paul Carmody maar dan toch anders

De fullrange zit in bruto 1 liter per stuk de woofer zit in 1 liter "netto"

Voeding zal in eerste instantie met een 19v laptopadapter gaan, later wil ik er een accu in maken.

Eerste idee was een slotpoort maar een pvc poort past ook en is nog aan te passen mocht dit nodig zijn zodoende hier voor gekozen.

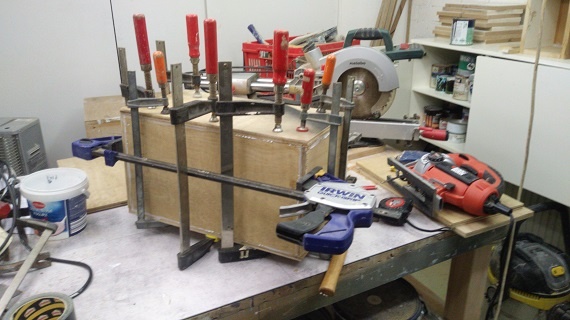

Hout is allemaal restjes, 12mm multiplex rondom met op het front een extra laag 4mm triplex.









nog nat, moet satijn worden

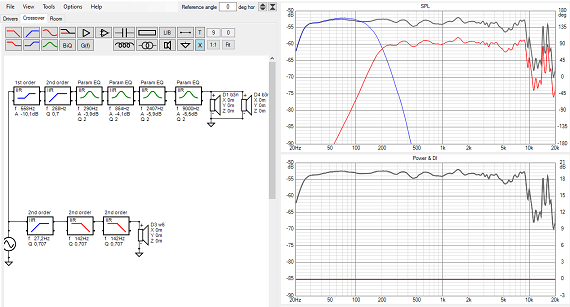

Eerste filteropzet gemaakt met behulp van Vituixcad

[ Voor 28% gewijzigd door douwe.nl op 07-01-2020 21:56 ]

[Pixeltje]

nice, ziet er goed uit! Lekker compact ook.

Hoe bereken je die filters? Daar heb ik ook wel oor naar..

[JT]

@douwe.nl Ziet er cool uit

lutkeveld schreef op maandag 6 januari 2020 @ 15:09:
Het is zo ver, mijn all-in-one versterker is beschikbaar voor pre-order.
Bestellingen worden eind februari in volgorde van betaling verstuurd.

ZOUDIO AIO4CH: 4-kanaals versterker met DSP en Bluetooth

[Afbeelding]

Features:
-4x45W klasse D versterker (ook in te stellen als 2.1 of 2.0)
-Bluetooth V4.2 APT-X met True Wireless Stereo
-Instelbare DSP
-Makkelijk te gebruiken Windows configuratie tool
-Klein formaat en hoge efficiëntie

Screenshot configuratietool:
[Afbeelding]

Zoals te zien zijn er veel instellingen die makkelijk aangepast kunnen worden, zoals:
-Start en maximaal volume
-Accuprotectie voltages
-Input (links/rechts/mono) en output (4.0/2.1/2.0) configuratie
-13 algemene filters (equalizers) en 5 filters per kanaal (crossovers)
-2 equalizers die ingeschakeld kunnen worden met een knop (e.g. indoor/outdoor, bass-boost)
-Volume afhankelijke equalizer
-Vertraging per kanaal

Productpagina (details, downloads, bestellen): klik hier

Wow, wat een supergaaf product! Als ik kijk wat spul voor de auto kost om aan te sluiten op de OEM-systemen dan zie ik hier ook nog wel mogelijkheden voor, moet je alleen nog een low en high level input erbij hebben. Laptopje op schoot in je stoel en afstellen maar. Eventueel sub-out erbij en dan schrijft hier allicht je eerste klant

Ook hartstikke mooi dat apt-x gebruikt wordt, dat zie je namelijk heel weinig op dit soort diy-bordjes.

[ Voor 4% gewijzigd door JT op 09-01-2020 17:42 ]

[douwe.nl]

Pixeltje schreef op donderdag 9 januari 2020 @ 16:08:
nice, ziet er goed uit! Lekker compact ook.

Hoe bereken je die filters? Daar heb ik ook wel oor naar..

Met vituixcad kan je aan de hand van de door de fabrikant opgeveven frequentie response een simulatie maken van de kast effecten (bafflestep/ diffractie/ laagweergave). Met deze gesimuleerd response kan je vervolgens een filter maken.

Ik heb een meetset en heb de response gemeten en vervolgens gesimuleerd, dit is een stuk nauwkeuriger. voor het filter heb ik veel hulp gehad op het zelfbouwaudioforum, ik ben hier zelf ook een beginner in

[Pixeltje]

Thanks @douwe.nl, de simulatie heb ik grotendeels met Winisd gedaan, het filter hoef ik in dit geval niet zelf te maken omdat ik en bestaande tweeweg boekenplank uit elkaar haal en hergebruik, maar voor toekomstige projecten wil ik me hier nog wel een keer in verdiepen

[Pixeltje]

Ik ben op zoek naar wat volgens mij een spectrum analyser heet. Zie linkje voor voorbeeld. Iemand hier die ervaring heeft met eentje die voor een kistradio leuk is? Op diverse chinese websites worden ze wel aangeboden maar daar staan vaak maar weinig specs bij en ik weet niet zo goed of die gaan werken?

[douwe.nl]

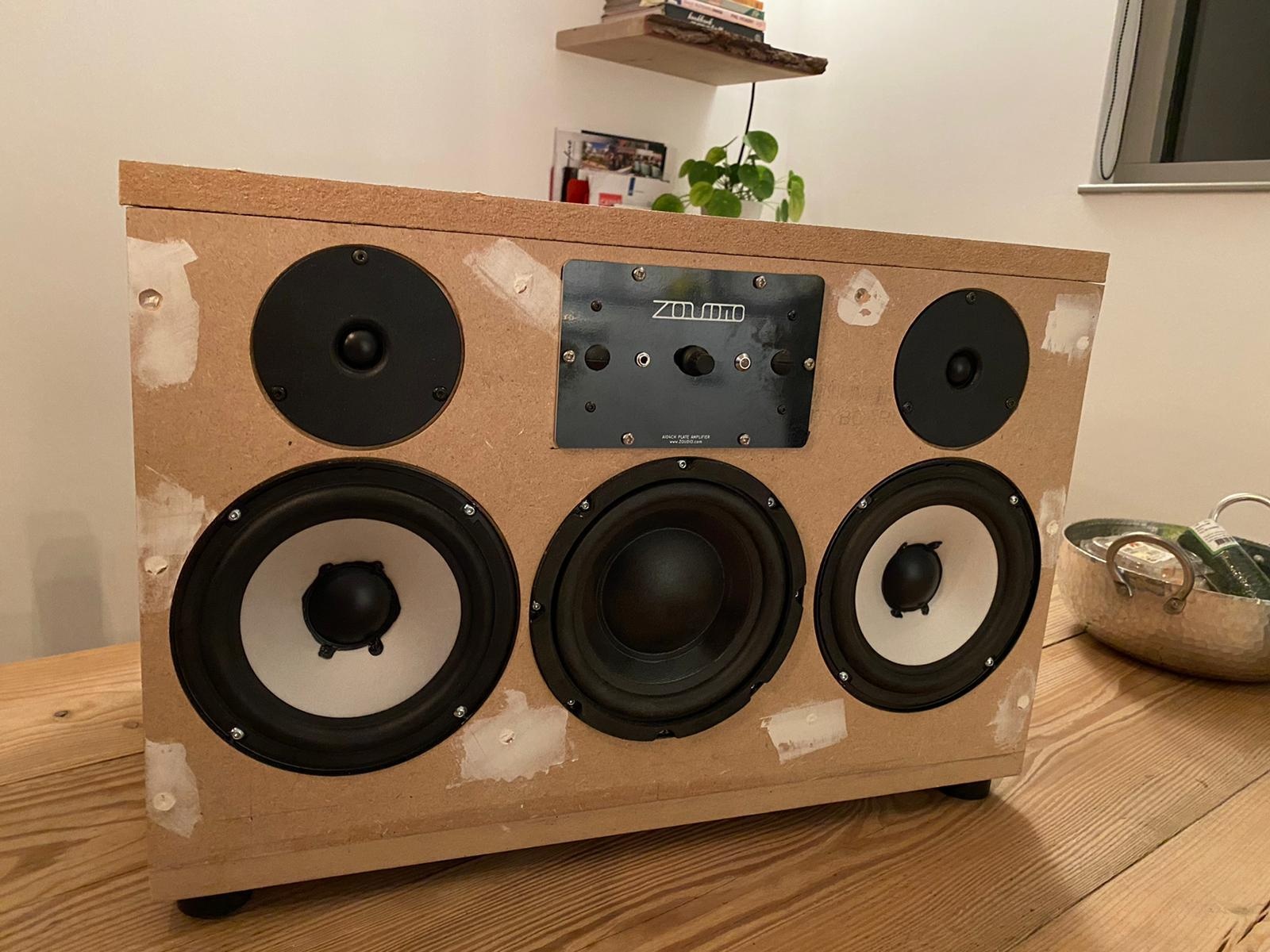

Het zaakje speelt, het gesimuleerde filter in de dsp laden kon niet makkelijker!

Het klinkt heel aardig al, heb nog geen metingen kunnen doen maar er valt nog wel wat te halen. Het laag is grenzend aan belachelijk voor de het formaat, de afstemming moet ik ook nog checken, ik heb 5 stukjes pijp liggen die steeds 5mm korter zijn om nog wat te variëren.

Schroefjes worden nog zwart, ik maak een handvat van een oude riem. reden dat de voeding bovenop zit is dat er tzt nog een accu in moet komen. Dan zit de voeding toch niet continue aangesloten.

Uiteindelijk 3x geschilderd, niet perfect maar prima

[Pixeltje]

Ziet er netjes uit! Heb je wat meer foto's van het binnenwerk ook? Ben heel benieuwd naar hoe hij klinkt. Mijn kist wordt iets groter in alle richtingen (30*30*50cm ongeveer) maar ik moet ook wat meer drivers kwijt.

[Ben-i]

Pixeltje schreef op zondag 12 januari 2020 @ 15:18:
Ik ben op zoek naar wat volgens mij een spectrum analyser heet. Zie linkje voor voorbeeld. Iemand hier die ervaring heeft met eentje die voor een kistradio leuk is? Op diverse chinese websites worden ze wel aangeboden maar daar staan vaak maar weinig specs bij en ik weet niet zo goed of die gaan werken?

[Afbeelding]

Ik heb deze van Aliexpres gebruikt in mijn kistradio: https://a.aliexpress.com/_UaG03"]
zie topic: https://gathering.tweaker...message/54952823#54952823

Leuke toevoeging aan je kistradio en er zijn verschillende standen in te stellen. Bij geen signaal toont hij de tijd en datum.
Nadeel is dat als je een beetje ruis of groundloop hebt je dit dus ook gelijk terug ziet op de analyser als er geen muziek speelt en hij dus ook niet de tijd en datum toont.
Na een paar dagen zonder spanning verliest hij ook de ingestelde tijd en moet je die weer opnieuw instellen, wat dus lastig is als je hem netjes ingebouwd hebt.

[djrednas]

Goedenavond,

Iemand al ervaring met de Up2Stream producten?
Zie oa: klik hier

Ik heb als test 2 exemplaren gekocht, een pro en een mini, maar was benieuwd of iemand ze al in bezit had en gebruikte.

[Verwijderd]

Hoi iedereen,
Ik heb In 2011 al eens eerder een krat radio gemaakt met een pa speaker van Conrad met kant en klare behuizing en hier zelf een accu en ta2024 in gemaakt. Dit klonk opzich prima maar wil nu toch net iets meer(hij moet aankomende zomer mee naar verschillende hardcore weekend festivals). Heb het forum een flink eind gelezen en ben op deze setup uit gekomen:

VERSTERKERS
1x100watt voor subwoofer met bleutooth
https://www.soundimports.eu/nl/kab-100m.html
Of
https://www.soundimports.eu/nl/aa-ja31181.html

2x50w voor fullrange woofer met dsp https://www.parts-express...r-board-with-dsp--325-126
Of
https://www.soundimports.eu/nl/aa-ja32172.html
De daytons zijn 8ohm en de sure electronic zijn 4ohm. In mij ogen is die paar euro meer dan wel de moeite ? Verder kun je ze allebei aan elkaar koppelen zodat je zowel bleutooth en dsp hebt als ik het goed heb.

ACCU
Lipo accu ? Dit klonk mij als de beste optie aangezien ik hem uiteraard zo licht mogelijk wil hebben en hij toch een weekend festival moet kunnen overleven(is het te berekenen wat je nodig hebt voor hoeveel uur of blijft dit een gok ?)

ACCU BEVEILIGING
Accusafe 3.5v Niet meer te koop ?
Andere opties ? (Het liefst iets wat automatisch schakelt tussen de accu en voeding/laden )

Acculader wil ik ook in de kist hebben
Denk dat ik ga voor een industriële voeding

HOUT
Multiplex
Wil aan de voorkant het geluid en achter kant een klein paneeltje waar je hem aan/uit kan zetten en de oplader kan aansluiten. 2 handvatten aan de zijkant.
Verder nog dingen die makkelijk zijn om er op te hebben ?

MUZIEKBRON
Als muziek bron heb ik natuurlijk al die bleutooth optie maar zou graag nog een aux hebben aangezien dit toch lekker oud en vertrouwd is

SPEAKERS
subwoofer
https://www.soundimports.eu/nl/sd270a-88.html
Wat houdt 8+8ohm in ?
Andere suggesties zijn welkom.

Full range speaker/of ander iets voor midden en hoge tonen
Suggesties zijn welkom ?

Verder wil ik er nog een aantal usb stations in maken zodat er telefoons opgeladen kunnen worden gedurende het weekend(hiervoor zijn ook alle tips welkom aangezien ik veel hoor over ground/ruis hoe ik dit kan verkomen.)

[djrednas]

Verwijderd schreef op vrijdag 24 januari 2020 @ 13:01:
Hoi iedereen,
Ik heb In 2011 al eens eerder een krat radio gemaakt met een pa speaker van Conrad met kant en klare behuizing en hier zelf een accu en ta2024 in gemaakt. Dit klonk opzich prima maar wil nu toch net iets meer(hij moet aankomende zomer mee naar verschillende hardcore weekend festivals). Heb het forum een flink eind gelezen en ben op deze setup uit gekomen:

VERSTERKERS
1x100watt voor subwoofer met bleutooth
https://www.soundimports.eu/nl/kab-100m.html
Of
https://www.soundimports.eu/nl/aa-ja31181.html

2x50w voor fullrange woofer met dsp https://www.parts-express...r-board-with-dsp--325-126
Of
https://www.soundimports.eu/nl/aa-ja32172.html
De daytons zijn 8ohm en de sure electronic zijn 4ohm. In mij ogen is die paar euro meer dan wel de moeite ? Verder kun je ze allebei aan elkaar koppelen zodat je zowel bleutooth en dsp hebt als ik het goed heb.

ACCU
Lipo accu ? Dit klonk mij als de beste optie aangezien ik hem uiteraard zo licht mogelijk wil hebben en hij toch een weekend festival moet kunnen overleven(is het te berekenen wat je nodig hebt voor hoeveel uur of blijft dit een gok ?)

ACCU BEVEILIGING
Accusafe 3.5v Niet meer te koop ?
Andere opties ? (Het liefst iets wat automatisch schakelt tussen de accu en voeding/laden )

Acculader wil ik ook in de kist hebben
Denk dat ik ga voor een industriële voeding

HOUT
Multiplex
Wil aan de voorkant het geluid en achter kant een klein paneeltje waar je hem aan/uit kan zetten en de oplader kan aansluiten. 2 handvatten aan de zijkant.
Verder nog dingen die makkelijk zijn om er op te hebben ?

MUZIEKBRON
Als muziek bron heb ik natuurlijk al die bleutooth optie maar zou graag nog een aux hebben aangezien dit toch lekker oud en vertrouwd is

SPEAKERS
subwoofer
https://www.soundimports.eu/nl/sd270a-88.html
Wat houdt 8+8ohm in ?
Andere suggesties zijn welkom.

Full range speaker/of ander iets voor midden en hoge tonen
Suggesties zijn welkom ?

Verder wil ik er nog een aantal usb stations in maken zodat er telefoons opgeladen kunnen worden gedurende het weekend(hiervoor zijn ook alle tips welkom aangezien ik veel hoor over ground/ruis hoe ik dit kan verkomen.)

En waarom niet de AA-JA11113 die bij de Sure bordjes horen?
Laden, ontladen en beveiliging, alles heb je dan in 1 pakket.
Verder, hoe ga je de audio die je via bluetooth verstuurt na je mono bordje, naar je andere versterker sturen?

[Verwijderd]

En waarom niet de AA-JA11113 die bij de Sure bordjes horen?

Naar mijn idee is dit wat te weinig als je een vol weekend er mee zou willen doen, maar ik moet nog veel leren dus als het anders is hoor ik het graag.

Om de bluetooth en dsp naar elkaar te krijgen kun je deze schakelen aan elkaar , hoe dat weet ik nog niet precies maar bij de product omschrijving staat: Use the DSPB-250 as the heart of your DSP audio project, or combine it with the KAB-250v3 to make a Bluetooth DSP 4-channel project.

Hier een filmpje van een ander merk maar de zelfde printplaat
YouTube: How To Build An Audio System With Bluetooth & DSP Integrated

[lutkeveld]

Verwijderd schreef op vrijdag 24 januari 2020 @ 13:01:
VERSTERKERS
..
ACCUBEVEILIGING
..
MUZIEKBRON

Of alles in 1, zie mijn post van een tijdje terug: zoudio.com/product/aio4ch
Ik ben op schema om eind volgende week uit te leveren.
Als je even contact opneemt kan ik wel een kabelset meeleveren zodat je een USB oplader kan aansluiten. Let wel op dat zulke dingen flink wat accu kosten. Misschien is een externe powerbank dan wel net zo handig.

Als je die combineert met een Sure 5S 26650 bordje en 5Ah cellen kom je al aardig ver voor een weekend. Als je het Sure bordje toegankelijk maakt kan je 5 extra cellen meenemen voor het geval dat.

[djrednas]

Verwijderd schreef op vrijdag 24 januari 2020 @ 14:46:
En waarom niet de AA-JA11113 die bij de Sure bordjes horen?

Naar mijn idee is dit wat te weinig als je een vol weekend er mee zou willen doen, maar ik moet nog veel leren dus als het anders is hoor ik het graag.

Je kan meerdere van die accu bordjes aan elkaar knopen, na 48 uur was mijn halfinator nog niet leeg met 3 van die bordjes aan elkaar

[lutkeveld]

Kan wel ja? Sure zegt dat ze niet parallel mogen. Zag zelf al niet in waarom niet. Heb je dan alle laadcircuits aangesloten of 1 van de 3 @djrednas

[ Voor 3% gewijzigd door lutkeveld op 24-01-2020 20:44 ]

[Verwijderd]

@lutkeveld

Heb ik inderdaad ook naar zitten kijken en was mijn eerste keuze ook, maar een bekende van me vertelde dat de opties te opzichte van sigma studio minimaal waren om af te stellen. En het dan heel belangrijk was om de juiste speakers te vinden.

Als het parallel schakelen van de Sure Electronics 5S 26650 Lithium Battery Charger and Balance Protection Board - BCPB4 mogelijk is, is dit inderdaad een betere optie dan met me brakke kop batterij moeten wisselen. Las al wat verhalen over verkeerd aansluiten en dergelijke

[lutkeveld]

@keeskrat Voor een kistradio zijn er over het algemeen zat opties, maar SigmaStudio heeft in totaal inderdaad meer opties dan mijn software. Welke opties mis je die SigmaStudio wel heeft? Op luidspreker selectie heeft het sowieso vrij weinig effect.

[djrednas]

lutkeveld schreef op vrijdag 24 januari 2020 @ 20:41:
Kan wel ja? Sure zegt dat ze niet parallel mogen. Zag zelf al niet in waarom niet. Heb je dan alle laadcircuits aangesloten of 1 van de 3 @djrednas

Nou, ik heb ze dus gewoon parrallel aan elkaar zitten, en dat levert geen enkel probleem op, al een lange tijd in gebruik.
Tevens staat op de ene website dat het niet mag, en op de volgende weer wel.

Ik heb er 3 aan elkaar geknoopt (9 cellen) en dat werkt uitstekend!

[Verwijderd]

@lutkeveld ik mis geen opties voor mij zag het er redelijk simpel en makkelijk uit. Maar volgens een vriend miste er wel wat opties op. Ben nog niet zo thuis op dat gebied dus voor mij waarschijnlijk al opties genoeg. Denk dat ik toch voor het product van jou ga 😉. Voor hoeveel personen kan je hier ongeveer een feestje mee geven buiten op een festival camping als je hem gebruikt als 2.1 ? Hoe zat het met de mogelijkheid om hier een of meerder USB aansluitingen aan te maken voor telefoon op te laden, kon dit standaard mee besteld worden ?

@djrednas oke en met een speciale reden gekozen voor 3x3 implaats van 2x5 ? Of puur omdat dit goedkoper was ?

[djrednas]

Verwijderd schreef op maandag 27 januari 2020 @ 13:44:

@djrednas oke en met een speciale reden gekozen voor 3x3 implaats van 2x5 ? Of puur omdat dit goedkoper was ?

Toen ik het aanschafte was het allen mogelijk om de 5 cel config aan te schaffen als je er minimaal 200 bestelde

PS: heb de Up2Stream bordjes binnen, en de eerste test stelt niet teleur. Beide speakers spelen vanaf spotify precies in sync! Hierbij een korte video klik

[ Voor 22% gewijzigd door djrednas op 28-01-2020 20:04 ]

[lutkeveld]

Verwijderd schreef op maandag 27 januari 2020 @ 13:44:
@lutkeveld ik mis geen opties voor mij zag het er redelijk simpel en makkelijk uit. Maar volgens een vriend miste er wel wat opties op. Ben nog niet zo thuis op dat gebied dus voor mij waarschijnlijk al opties genoeg. Denk dat ik toch voor het product van jou ga 😉. Voor hoeveel personen kan je hier ongeveer een feestje mee geven buiten op een festival camping als je hem gebruikt als 2.1 ? Hoe zat het met de mogelijkheid om hier een of meerder USB aansluitingen aan te maken voor telefoon op te laden, kon dit standaard mee besteld worden ?

Er zit een expansion header op met VDD (bij 5S max 21V) en GND, die je kan gebruiken om een USB aansluiting aan te leggen

Heb je al iets wat je wil installeren?
Anders kan je:
-Een panel mount USB halen en inpluggen in een step-down USB converter.
-Een sigaretten plug halen en een 24V USB auto oplader inpluggen.

De expansions header kan maximaal 2A leveren.
Worst case berekening: met 80% efficientie en een bijna lege accu (15V) kan je (2A*15V/5V) = 4.8A op 5V trekken. Twee mobieltjes van 1A o.i.d. gaat dus prima, maar probeer geen laptops op te laden of peuken aan te steken

Stuur maar een berichtje als ik iets moet meesturen om het aansluiten makkelijker te maken.

[douwe.nl]

Verwijderd schreef op maandag 27 januari 2020 @ 13:44:
@lutkeveld Voor hoeveel personen kan je hier ongeveer een feestje mee geven buiten op een festival camping als je hem gebruikt als 2.1 ?

Hier kan ik op inhaken. hoewel ik nog geen feestje gegeven heb buiten

Mijn 2.1 kist wil echt behoorlijk geluid geven, 100dB ongeveer volgens simulatie. De beperking ligt in de gebruikte fullrange die dan aan hun xmax zitten. misschien kan ik die nog wat ontzien in het laag en zo harder te kunnen spelen maar voor mij is het helemaal niet nodig. Hij kan binnen echt oncomfortabel hard.

Ik heb ook nog een vraag @lutkeveld wat is de makkelijkeste manier er een accu in te bouwen ? daar weet ik echt niets vanaf namelijk...

ik heb een nieuwe adapter, oude was overleden. oude was een 2.5A variant, nieuwe 6.5. Kan te weinig capa een oorzaak geweest zijn ?

[lutkeveld]

Heb net een paar nieuwe bordjes van Sure besteld: http://store.sure-electronics.com/product/PS-BC12112

Deze wil ik gaan gebruiken als de aanbevolen accu-module voor bij de versterker. Makkelijk te gebruiken, goedkoop, kan gestapeld worden en werkt met een 24V adapter. Wil nog een adapter bordje maken zodat je de versterker er ook op kan stapelen.

Moet nog even gaan meten wat het daadwerkelijke verbruik is, maar in theorie zou de versterker met alle kanalen op vol volume ongeveer 8A kunnen trekken. 6.5A is in bijna alle gevallen wel genoeg, maar met 2.5A gaat het inderdaad niet lukken.

[douwe.nl]

Kijk, dat is handig. ook te laden met mijn huidige adapter dus met stapelen bedoel je capaciteit verhogen toch ? 18.5v 2500Mah batterijen er in x2 maakt een 5000Mah accu. anders is een voeding als dit nog wel interessant wellicht...

https://nl.aliexpress.com...602_10,searchweb201603_53

Dat zou dan vrij zeker mijn go to solution worden. hoe bereken ik de benodige accu capaciteit ? (edit: je benoemd net zelf op max 8A, dat zou betekenen dat ik 8000Mah nodig heb om een uur volle pijp te blazen toch)

@Pixeltje Hij klinkt erg lekker, men is verbaasd foto ga ik regelen, ben erg druk laatste tijd met verbouwen.

[ Voor 39% gewijzigd door douwe.nl op 29-01-2020 13:50 ]

[Verwijderd]

lutkeveld schreef op woensdag 29 januari 2020 @ 10:57:
[...]


Er zit een expansion header op met VDD (bij 5S max 21V) en GND, die je kan gebruiken om een USB aansluiting aan te leggen

Heb je al iets wat je wil installeren?
Anders kan je:
-Een panel mount USB halen en inpluggen in een step-down USB converter.
-Een sigaretten plug halen en een 24V USB auto oplader inpluggen.

De expansions header kan maximaal 2A leveren.
Worst case berekening: met 80% efficientie en een bijna lege accu (15V) kan je (2A*15V/5V) = 4.8A op 5V trekken. Twee mobieltjes van 1A o.i.d. gaat dus prima, maar probeer geen laptops op te laden of peuken aan te steken

Stuur maar een berichtje als ik iets moet meesturen om het aansluiten makkelijker te maken.

Heb nog niks aangeschaft wil eerst de volledige setup hebben en dan alles in één keer gaan bestellen maar ik denk dat ik zal gaan voor de panelmount usb.

Klopt het als ik de versterker als 2.1 wil gaan gebruiken ik 1x 90 watt heb en 2x45watt. Dit zal beide zijn op 4ohm ?

Een 90watt subwoofer is nog wel te vinden echter als ik zoek op https://www.soundimports.eu/nl/ vind ik weinig full range speakers op 45watt binnen een normaal budget, zoek ik nu verkeerd ?

Is het ook mogelijk om een subwoofer te plaatsen op kanaal 1 en 2 en op kanaal 3 een midwoofer en tweeter en op kanaal 4 een midwoofer en tweeter dit zullen dan 8ohm speakers moeten zijn als ik het correct heb ?

Ga het vanavond zelf even verder uitpluizen hoe het precies allemaal zit maar dacht stel de vraag alvast.

PS.

Vanaf wanneer zullen deze accu's compleet als set leverbaar zijn bij jou @lutkeveld ?

[Verwijderd]

douwe.nl schreef op woensdag 29 januari 2020 @ 11:57:
[...]


Hier kan ik op inhaken. hoewel ik nog geen feestje gegeven heb buiten

Mijn 2.1 kist wil echt behoorlijk geluid geven, 100dB ongeveer volgens simulatie. De beperking ligt in de gebruikte fullrange die dan aan hun xmax zitten. misschien kan ik die nog wat ontzien in het laag en zo harder te kunnen spelen maar voor mij is het helemaal niet nodig. Hij kan binnen echt oncomfortabel hard.

Ik heb ook nog een vraag @lutkeveld wat is de makkelijkeste manier er een accu in te bouwen ? daar weet ik echt niets vanaf namelijk...

ik heb een nieuwe adapter, oude was overleden. oude was een 2.5A variant, nieuwe 6.5. Kan te weinig capa een oorzaak geweest zijn ?

wat voor versterker gebruik jij hiervoor ? En hoe heb je de verdeling gemaakt tussen hogen midden en lagen tonen ? 1 sub en 2 fullrange speakers is het gemakkelijkst natuurlijk, maar voor de kwaliteit zou een oplossing met mid woofer en tweeter beter zijn als ik het goed heb

[douwe.nl]

Verwijderd schreef op woensdag 29 januari 2020 @ 15:26:
[...]


wat voor versterker gebruik jij hiervoor ? En hoe heb je de verdeling gemaakt tussen hogen midden en lagen tonen ? 1 sub en 2 fullrange speakers is het gemakkelijkst natuurlijk, maar voor de kwaliteit zou een oplossing met mid woofer en tweeter beter zijn als ik het goed heb

Ik heb het bordje van Lutkeveld in gebruik. woofer/tweeter is niet persee beter hoor. een goede fullrange is ook gewoon goed.

[Pixeltje]

douwe.nl schreef op woensdag 29 januari 2020 @ 12:46:

@Pixeltje Hij klinkt erg lekker, men is verbaasd foto ga ik regelen, ben erg druk laatste tijd met verbouwen.

Ik ben nog geen steek verder. Bij het frezen van de speakerringen overleed de bovenfrees. Die is inmiddels gerepareerd maar nu ben ik snowboarden

[Tbes]

lutkeveld schreef op vrijdag 24 januari 2020 @ 15:58:
[...]


Of alles in 1, zie mijn post van een tijdje terug: zoudio.com/product/aio4ch
Ik ben op schema om eind volgende week uit te leveren...

Ik kijk er naar uit, net een AIO4CH + BMS345 besteld

[Verwijderd]

https://www.soundimports.eu/nl/kab-pmv3.html

Nu zag dit er wel uit als een handige bordje voor de zoudio.com/product/aio4ch van @lutkeveld zover ik keek zitten alle benodigde knopjes /lampjes er op. Iemand die hem al in gebruik heeft die dit even kan bevestigen ?
Alvast bedankt

Verder laatste dagen veel rond gezocht naar spullen

Ben uitgekomen op het volgende

VERSTERKERS
https://zoudio.com/product/aio4ch/

ACCU
2x
https://www.soundimports.eu/nl/ps-bc12113.html

10x
https://www.nkon.nl/recha...imr26650-5500mah-15a.html

BEDIENINGSPANEEL
https://www.soundimports.eu/nl/kab-pmv3.html

ACCU BEVEILIGING
Ingebouwd in sure plaatjes

ACCULADER
niet nodig alleen nog even de juiste DC stekker vinden

HOUT
Multiplex
Voor de speakers heb ik 29.9L nodig dus denk dat de maten 40*30*35 worden dan kom ik uit op 40 L. 10L voor de elektronica en inwendige handvatten

MUZIEKBRON
Ingebouwd in de versterker

SPEAKERS
subwoofer
https://www.soundimports.eu/nl/dcs205-4.html

Full range speakers 2x
https://www.soundimports.eu/nl/rs100-4.html?id=77260328

USB station
https://www.conrad.nl/p/t...h=1&vat=true&insert_kz=8J


Tips, verbeter punten of andere dingen die ik over het hoofd zie zijn altijd welkom 😇

[douwe.nl]

@Verwijderd ik gebruik dat bordje. Werkt perfect

[Verwijderd]

@douwe.nl aah super dan bestel ik die er ook bij, dan heb je wel alle kabels dubbel of niet ?

[douwe.nl]

Verwijderd schreef op vrijdag 31 januari 2020 @ 20:59:
@douwe.nl aah super dan bestel ik die er ook bij, dan heb je wel alle kabels dubbel of niet ?

Ik heb naast t pakketje van lutkeveld alleen een schoteltje voor de knoppen leds en oplader/voeding gekocht. Dan ben je klaar. Zonder accus dan.

[Tbes]

douwe.nl schreef op vrijdag 31 januari 2020 @ 21:59:
[...]

alleen een schoteltje voor de knoppen leds en oplader/voeding gekocht.

Weet je nog waar?

[douwe.nl]

Tbes schreef op zondag 2 februari 2020 @ 10:03:
[...]


Weet je nog waar?

Zelfbouwcase.nl

[Pixeltje]

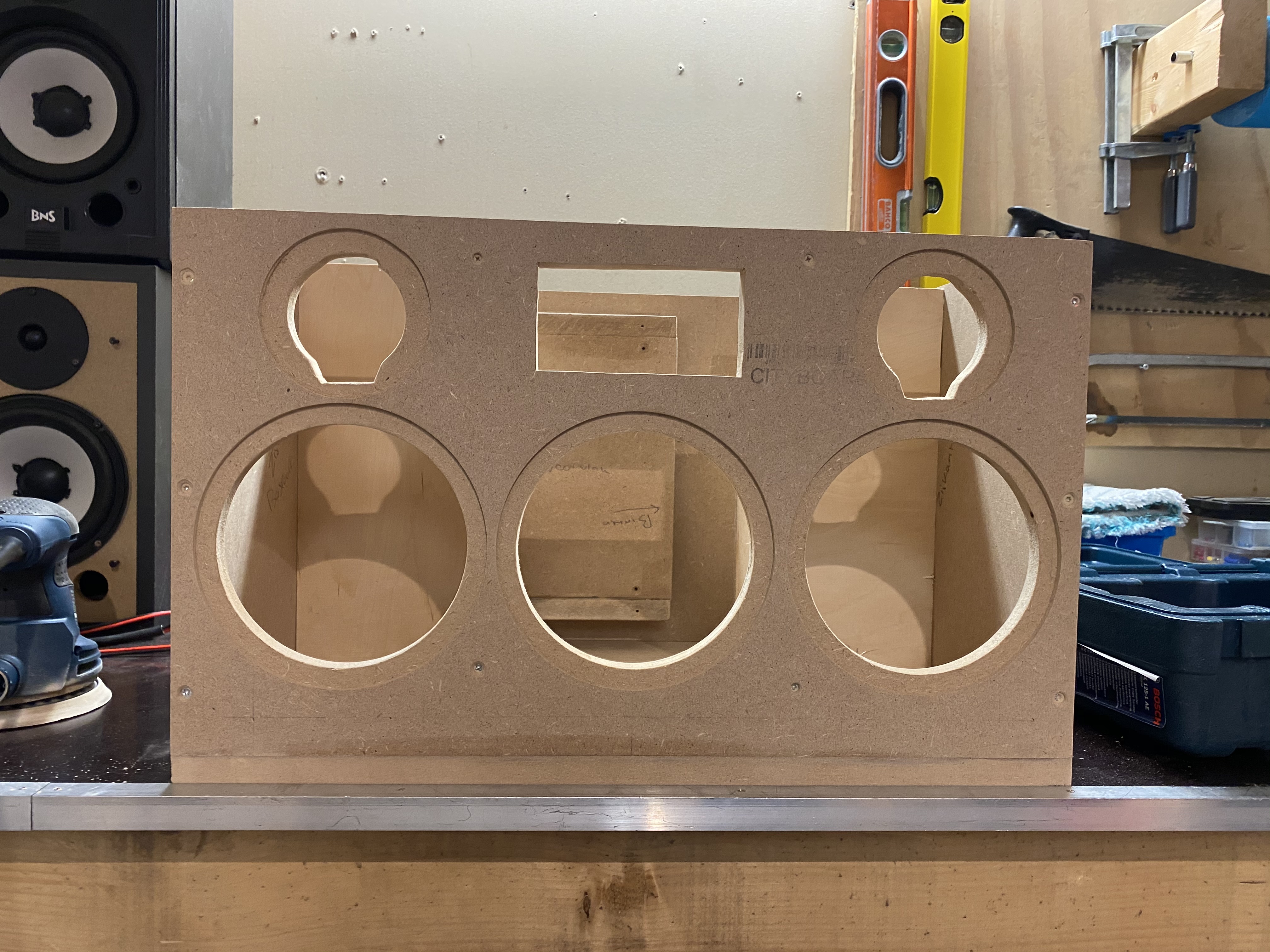

En weer door..


Nu nog mdf, zometeen met hoeken en duratex afwerken. Eerst alles passen en de kamers voor de middentoners zagen. Het frezen van de speakers heb ik met een zelfgemaakte cirkelmal gedaan, dat werkte boven verwachting goed.

Edit;
iemand nog een goed idee om de schroefgaten af te werken? Ik ben nu van plan om MDF vuller te gebruiken en net zo lang te vullen tot bij het opdrogen geen krimp meer voorkomt.. De schroeven heb ik wel nodig omdat ik geen lijmklemmen heb die groot genoeg zijn om de delen aan elkaar te klemmen tijdens het drogen van de lijm.

[ Voor 29% gewijzigd door Pixeltje op 03-02-2020 09:05 ]

[douwe.nl]

Pixeltje schreef op zondag 2 februari 2020 @ 12:48:

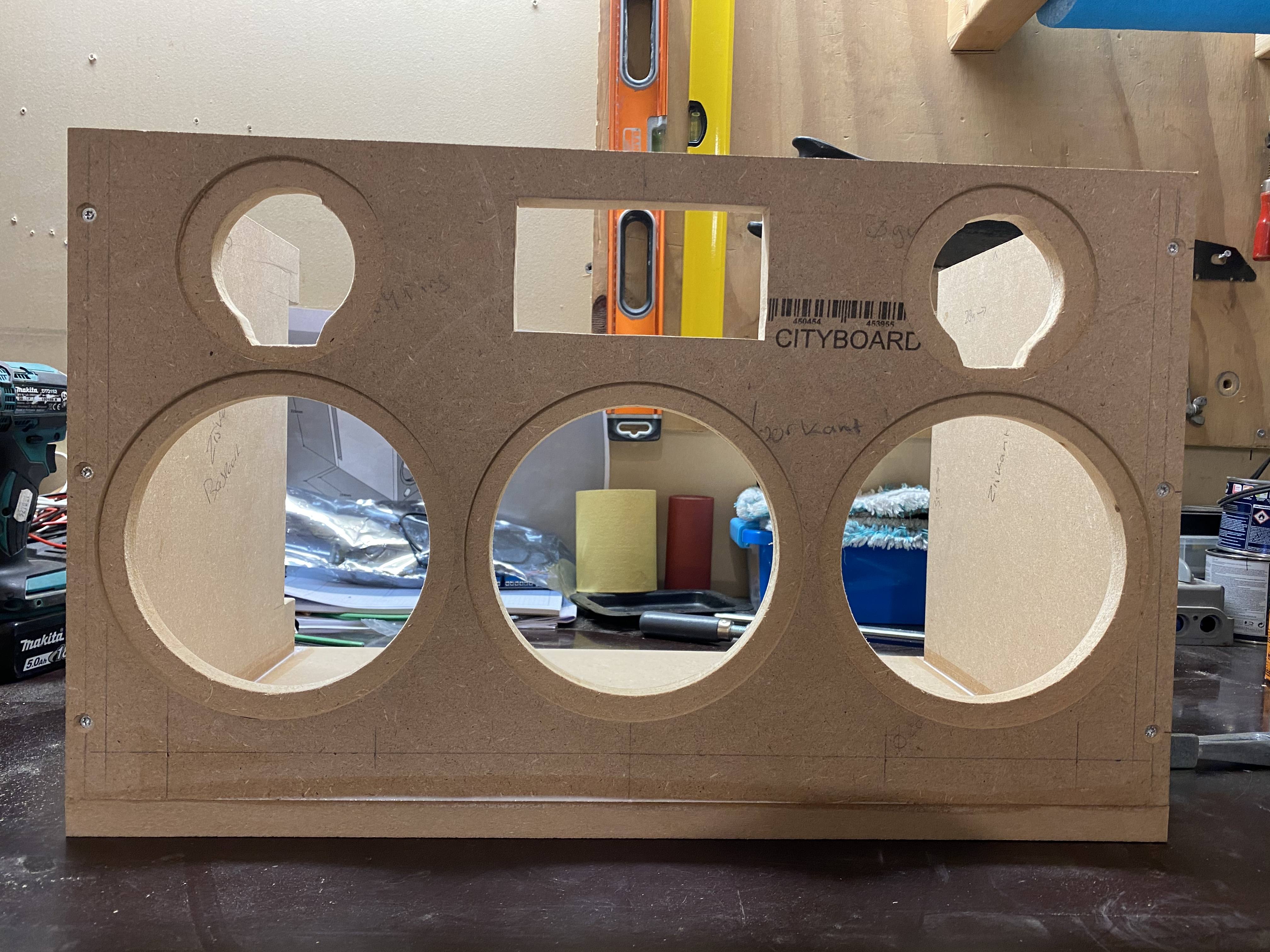

En weer door..
[Afbeelding]

Nu nog mdf, zometeen met hoeken en duratex afwerken. Eerst alles passen en de kamers voor de middentoners zagen. Het frezen van de speakers heb ik met een zelfgemaakte cirkelmal gedaan, dat werkte boven verwachting goed.

Edit;
iemand nog een goed idee om de schroefgaten af te werken? Ik ben nu van plan om MDF vuller te gebruiken en net zo lang te vullen tot bij het opdrogen geen krimp meer voorkomt.. De schroeven heb ik wel nodig omdat ik geen lijmklemmen heb die groot genoeg zijn om de delen aan elkaar te klemmen tijdens het drogen van de lijm.

Je zou er ook een laagje modelbouw triplex overheen kunnen plakken, 1mm ofzo. dan ben je ze ook kwijt.

Hier nog de gevraagde foto, de binnenbende



en een bonusfoto, hij wordt echt gebruikt

[Verwijderd]

Gister alles besteld, aankomende week zal alles binnen komen dus en kan het bouwen beginnen. Hopen dat de versterker van @lutkeveld ook snel binnenkomt. @djrednas heb jij toevallig een tekening of foto hoe jij de 3 sure bordjes hebt gekoppeld ? Alvast bedankt

[Pixeltje]

Een tijdje geleden heb ik voor een vriend een kist aangepast door er een subwoofer bij te zetten. Deze kist draait in basis op een autoradio. De pre-out heb ik aan een goedkoop subwooferversterkertje van Aliexpress geknoopt. Dat werkt wel maar op random momenten geeft de woofer een doffe klap (net als bij in en uitschakelen trouwens) dus ik ben niet tevreden met dat bordje.

Nu zoek ik een simpel subwooferbordje, de rest is er immers al, maar heb moeite om iets te vinden voor weinig geld. Het enige wat ik in Nederland gevonden krijg is zoiets; https://www.soundimports.eu/nl/kab-60m.html. Das een beetje prijzig voor dit project. Iemand hier die een alternatief heeft?

[douwe.nl]

Heeft tinytronics niet iets in het assortiment ? dan heb je iig nederlandse feedback en garantie

[Pixeltje]

Heb ik zitten kijken inderdaad maar kon niet iets geschikts vinden. Nu werkt die site op mijn telefoon ook niet optimaal, zal zo nog eens een poging wagen per laptop.

[barrymossel]

Pixeltje schreef op woensdag 5 februari 2020 @ 06:30:
Een tijdje geleden heb ik voor een vriend een kist aangepast door er een subwoofer bij te zetten. Deze kist draait in basis op een autoradio. De pre-out heb ik aan een goedkoop subwooferversterkertje van Aliexpress geknoopt. Dat werkt wel maar op random momenten geeft de woofer een doffe klap (net als bij in en uitschakelen trouwens) dus ik ben niet tevreden met dat bordje.

Nu zoek ik een simpel subwooferbordje, de rest is er immers al, maar heb moeite om iets te vinden voor weinig geld. Het enige wat ik in Nederland gevonden krijg is zoiets; https://www.soundimports.eu/nl/kab-60m.html. Das een beetje prijzig voor dit project. Iemand hier die een alternatief heeft?

2.1: https://www.tinytronics.n...rker-bass-treble-regeling
2.1: https://www.tinytronics.n...-4.2-bass-treble-regeling
Volgens mij met freq, zo op de print te zien: https://www.tinytronics.n...6-1x100w-audio-versterker

[Pixeltje]

barrymossel schreef op woensdag 5 februari 2020 @ 14:45:
[...]

2.1: https://www.tinytronics.n...rker-bass-treble-regeling
2.1: https://www.tinytronics.n...-4.2-bass-treble-regeling
Volgens mij met freq, zo op de print te zien: https://www.tinytronics.n...6-1x100w-audio-versterker

Thanks.
Het wordt de eerste denk ik, want de autoradio verzorgt de 'frontspeakers' en geeft pre-out naar dit bordje dan.

https://www.tinytronics.n...-4.2-bass-treble-regeling
Deze heb ik trouwens ook nog liggen, is best een leuk ding eigenlijk. Volgens mij is dat een (goedkope?) kopie van deze: https://www.soundimports.eu/nl/tpa3116d21-bt.html

[ Voor 5% gewijzigd door Pixeltje op 05-02-2020 15:57 ]

[barrymossel]

Pixeltje schreef op woensdag 5 februari 2020 @ 15:38:
[...]


Thanks.
Het wordt de eerste denk ik, want de autoradio verzorgt de 'frontspeakers' en geeft pre-out naar dit bordje dan.

https://www.tinytronics.n...-4.2-bass-treble-regeling
Deze heb ik trouwens ook nog liggen, is best een leuk ding eigenlijk. Volgens mij is dat een (goedkope?) kopie van deze: https://www.soundimports.eu/nl/tpa3116d21-bt.html

Dan zou ik denk ik voor de laatste gaan juist. Die eerste en tweede zijn specifiek voor 2 full range en 1 sub. Die derde lijkt voor een subwoofer, maar dat zou ik ze even navragen bij TinyTronics. Het lijkt namelijk of er "freq" staat op het bordje, wat zou kunnen duiden op een cut-off.

[Pixeltje]

barrymossel schreef op donderdag 6 februari 2020 @ 08:29:
[...]

Dan zou ik denk ik voor de laatste gaan juist. Die eerste en tweede zijn specifiek voor 2 full range en 1 sub. Die derde lijkt voor een subwoofer, maar dat zou ik ze even navragen bij TinyTronics. Het lijkt namelijk of er "freq" staat op het bordje, wat zou kunnen duiden op een cut-off.

Sorry das waar. De laatste wil ik gebruiken voor de kist waar al een autoradio in zit. die frequentieregelaar is inderdaad een cut-off.

[Hendrik0069]

barrymossel schreef op woensdag 5 februari 2020 @ 14:45:
[...]

2.1: https://www.tinytronics.n...rker-bass-treble-regeling
2.1: https://www.tinytronics.n...-4.2-bass-treble-regeling
Volgens mij met freq, zo op de print te zien: https://www.tinytronics.n...6-1x100w-audio-versterker

De 2e heb ik onlangs gekocht, deze heeft tussen de middelste potmeters een knopje zitten waarbij je kan kiezen tussen "full range" of "normal" voor de speakers. Verder kan je geen balans instellen tussen links en rechts stereo maar bepaal je met die knop de balans tussen de subwoofer en de speakers.

Op het bordje zit links nog een derde line-in. Als je er een usb poortje op soldeert en er een usb stick insteekt, start de Amp default op als MP3 speler

Helaas geen flac.

[Pixeltje]

Das leuk, ik wist niet dat je die line-in kon misbruiken als USB poort. Vindt het eigenlijk best een leuk bordje, nadeel vindt ik dat alle regelaars op t frontpanel zitten dus dat je makkelijk ‘per abuis’ de trebble of bass regelaar aantikt. Also behoorlijk wat vervorming bij hogere volumes.

Also also;
Slowly but steady;




Inmiddels buitenlangs netjes afgewerkt. Van de week met de elektronica spelen.

[ Voor 43% gewijzigd door Pixeltje op 09-02-2020 19:08 ]

[Verwijderd]

Inmiddels me kist uitgetekend en bijna alle onderdelen binnen. Nu ben ik opzoek naar een grill om in de voorkant te plaatsen voor de bescherming maar ook zeker omdat het er heel gaaf uit ziet.

https://www.carstyle.nl/racegaas-abs-zwart.html

Dit had ik al gevonden maar misschien hebben jullie nog andere advies ?

Inmiddels ook een mooie accu lader gevonden
https://www.acculaders.nl/absaar-smartlader-pro-6.html#

Nu zag ik alleen van een ander merk een mooi connector plaatje maar deze is op 12v, iemand een idee of deze ook bestaan in 24v of dat je ze voor zowel 12 als 24v kan gebruiken ? (Wellicht met een andere weerstand) ?

https://eu.nkon.nl/noco-g...mlo1JIz_7_WAaAv8xEALw_wcB

[ Voor 44% gewijzigd door Verwijderd op 18-02-2020 07:11 ]

[lutkeveld]

Gebruik zelf meestal geperforeerd aluminium, ziet er ook altijd goed uit met een kleurtje.

Ik dacht dat je die Sure bordjes ging gebruiken?
Voor die connector; 24V kan wel qua connector maar weet niet of de status indicator dat fijn vindt. Ik soldeer meestal gewoon een DC jack aan de oplader en maak dan een DC jack in een paneeltje.

[Verwijderd]

lutkeveld schreef op dinsdag 18 februari 2020 @ 11:37:
Gebruik zelf meestal geperforeerd aluminium, ziet er ook altijd goed uit met een kleurtje.

Ik dacht dat je die Sure bordjes ging gebruiken?
Voor die connector; 24V kan wel qua connector maar weet niet of de status indicator dat fijn vindt. Ik soldeer meestal gewoon een DC jack aan de oplader en maak dan een DC jack in een paneeltje.

https://www.bouwmaat.nl/e...d1iEz7-3t00EaAoPLEALw_wcB

Deze plaat is heel toevallig de juiste afmetingen, achter houdt het gaas niet teveel geluid tegen in vergelijking met racegaas ?

Was inderdaad eerst de planning maar deze is gewijzigd aangezien de S5 bordjes niet gekoppeld kunnen worden in tegen stelling tot de S3 bordjes, prijs/vermogen kon ik dan langer doorgaan op 2 accu's die samen 24v uitsturen.

DC Jack inderdaad een goed alternatief had zelf ook al een c14 stekker gevonden wat ook kan. Maar de indicatie lampjes leken me een handige extra. Ik zal eens even na vragen bij het bedrijf wat ze verkoopt

[lutkeveld]

Als het al een effect zou hebben, is het heel beperkt. Het is relatief doorlatend.

Niet gekoppeld kunnen worden? Volgens mij kunnen de 3S en 5S bordjes gestapeld worden, ook al zegt Sure van niet. @djrednas heeft het succesvol gedaan met het 3S bordje in ieder geval.

24V met loodzuur accu's is niet mogelijk met mijn module! Dat is volledig opgeladen namelijk 27.6, wat hoger is dan de maximum van 26.4V.

C14 zou ik wel mee oppassen voor de accu input (als dat is wat je bedoelt), je wilt niet dat mensen 230V kunnen aansluiten op je accu.

[barrymossel]

Verwijderd schreef op dinsdag 18 februari 2020 @ 06:59:
Inmiddels me kist uitgetekend en bijna alle onderdelen binnen. Nu ben ik opzoek naar een grill om in de voorkant te plaatsen voor de bescherming maar ook zeker omdat het er heel gaaf uit ziet.

https://www.carstyle.nl/racegaas-abs-zwart.html

Dit had ik al gevonden maar misschien hebben jullie nog andere advies ?

Inmiddels ook een mooie accu lader gevonden
https://www.acculaders.nl/absaar-smartlader-pro-6.html#

Nu zag ik alleen van een ander merk een mooi connector plaatje maar deze is op 12v, iemand een idee of deze ook bestaan in 24v of dat je ze voor zowel 12 als 24v kan gebruiken ? (Wellicht met een andere weerstand) ?

https://eu.nkon.nl/noco-g...mlo1JIz_7_WAaAv8xEALw_wcB

Zelf heb ik deze een paar keer gebruikt: https://www.zelfbouwcase....rille-met-7-mm-mazen.html

[Verwijderd]

lutkeveld schreef op dinsdag 18 februari 2020 @ 13:18:
Als het al een effect zou hebben, is het heel beperkt. Het is relatief doorlatend.

Niet gekoppeld kunnen worden? Volgens mij kunnen de 3S en 5S bordjes gestapeld worden, ook al zegt Sure van niet. @djrednas heeft het succesvol gedaan met het 3S bordje in ieder geval.

24V met loodzuur accu's is niet mogelijk met mijn module! Dat is volledig opgeladen namelijk 27.6, wat hoger is dan de maximum van 26.4V.

C14 zou ik wel mee oppassen voor de accu input (als dat is wat je bedoelt), je wilt niet dat mensen 230V kunnen aansluiten op je accu.

S3 is inderdaad stapelbaar S5 echter niet las ik ergens.

Ik zal een DC/DC converter gebruiken zoals hieronder

https://www.tinytronics.n...uck-converter-xl4016-200w

C14/230 in combinatie met een ingebouwde acculader moet gewoon kunnen in mijn opzicht ?

[Verwijderd]

barrymossel schreef op dinsdag 18 februari 2020 @ 13:58:
[...]

Zelf heb ik deze een paar keer gebruikt: https://www.zelfbouwcase....rille-met-7-mm-mazen.html

Toevallig ervaring met spuiten van deze grill ? Wil graag een zwarten namelijk

[barrymossel]

Verwijderd schreef op dinsdag 18 februari 2020 @ 14:06:
[...]


Toevallig ervaring met spuiten van deze grill ? Wil graag een zwarten namelijk

Ja, wel met spuiten (ging prima), maar helaas niet met het gebruik van die grill (nooit afgemaakt). Ik denk dat het vooral met je verf te maken heeft. Maar ik ben geen verfspecialist.

[lutkeveld]

@Verwijderd Met een ingebouwde acculader is een 230V input perfect inderdaad.

Ik heb het nog niet geprobeerd met de 5S, maar volgens mij is het dezelfde structuur als de 3S. Sure geeft bij de 3S ook aan dat het niet kan. Waarom weet ik niet precies, denk omdat mensen anders misschien bordjes van verschillende laadniveau's of type cellen met elkaar verbinden.

Met de DC/DC converter werkt de accuprotectie van mijn bordje alleen niet meer. Sowieso heeft het bordje dan niet meer door hoe vol de accu is, maar de converter kan tevens niet bestuurd worden door de module. Als je op een andere manier de accu in de gaten houdt is het prima.

[Verwijderd]

lutkeveld schreef op dinsdag 18 februari 2020 @ 15:05:
@Verwijderd Met een ingebouwde acculader is een 230V input perfect inderdaad.

Ik heb het nog niet geprobeerd met de 5S, maar volgens mij is het dezelfde structuur als de 3S. Sure geeft bij de 3S ook aan dat het niet kan. Waarom weet ik niet precies, denk omdat mensen anders misschien bordjes van verschillende laadniveau's of type cellen met elkaar verbinden.

Met de DC/DC converter werkt de accuprotectie van mijn bordje alleen niet meer. Sowieso heeft het bordje dan niet meer door hoe vol de accu is, maar de converter kan tevens niet bestuurd worden door de module. Als je op een andere manier de accu in de gaten houdt is het prima.

Hmmm dat is wel een min punt dat de accuprotectie niet meer werk dan, hier maar eens even een oplossing voor gaan vinden dan

[Pixeltje]

Verwijderd schreef op dinsdag 18 februari 2020 @ 14:05:
[...]


S3 is inderdaad stapelbaar S5 echter niet las ik ergens.

Ik zal een DC/DC converter gebruiken zoals hieronder

https://www.tinytronics.n...uck-converter-xl4016-200w

C14/230 in combinatie met een ingebouwde acculader moet gewoon kunnen in mijn opzicht ?

Dat ding van Tinytronics heb ik ook net binnen. Is een mooi apparaatje wel. Het enige wat ik er lastig aan vindt is dat de uitgangsstroom moeilijk instelbaar is --> dat gaat met een potmeter, maar er is geen indicatie van de gekozen stroomsterkte. Die moet je dus meten aan de uitgangszijde en daarvoor moet je eerst een verbruiker aansluiten anders kun je de stroom niet meten

[Tbes]

Tbes schreef op donderdag 30 januari 2020 @ 15:13:
[...]


Ik kijk er naar uit, net een AIO4CH + BMS345 besteld

Aangekomen en getest.
Basis werkt het bordje vrij goed.
Geluidskwaliteit is perfect. (moet wel nog even experimenteren met de luidsprekers)

Wat me echter wat tegenvalt is de handleiding.
Ik heb geen idee wat het doel is van de accu aansluiting (ik vermoed dat ik hieraan het BMS bordje kan hangen met de lipo.)
Maar geen idee van de laadstroom.. is die beperkt tot 1A zoals ergens sumier vermeldt?
Er is ook ergens vermeld dat een zonnepaneel kan gebruikt worden.. maar ik vind dit niet terug in de handleiding.
Wat is de bedoeling van TWS? Is dit om meerdere bordjes draadloos te koppelen?
De EQ aansluiting.. wat doet dit precies? EQ aan/uit zetten?

Nu moet ik toegeven, ik heb de software nog niet geïnstalleerd, misschien maakt die één en ander duidelijk.

Maar is het is een goed werkend bordjes, enkel de handleiding is wat te beperkt.

[klaasje11]

Hallo allemaal,

Wellicht is dit off-topic, maar volgens mij bent u wel mijn publiek.
Tijdens het opruimen stuitte ik op een kleine verzameling woofers.
Ooit uit oude subwoofers geschroefd.

Als er een kistradiobouwer geïnteresseerd is, en er wat mee kan mag deze ze gratis afhalen.
Ik woon in Amersfoort, stuur even een PM.

Verder zijn de projecten die voorbijkomen echt top!
Veel plezier met bouwen allemaal!

- Inmiddels vergeven.

[ Voor 10% gewijzigd door klaasje11 op 15-04-2020 15:17 ]

[Pixeltje]

It lives.


Klaar is anders natuurlijk, maar functioneel issie wel.

De midwoofers en tweeters komen uit BNS ex35's (als ik het goed hebt onthouden) samen met het filter. De subwoofer is een Dayton Audio DCS165.

Ik heb wat uitdagingen gehad door het gebruik van MDF, dat is echt hopeloos gevoelig spul zeg. Normaal gesproken maak ik dit soort kisten van multiplex oid, maar ik wilde eens wat anders. MDF is lekker zwaar maar oh-zo-gevoelig voor een scheve schroef of een niet goed voorgeboord gat.

De komende tijd afmaken met Duratex coating maar voordat die erop gaat wil ik nog even goed alle gaten dichten, de randen met een kantenfrees bewerken (scherpe hoek eraf) en een keuze maken in welke versterker er gebruikt gaat worden. Nu zit het bord van @lutkeveld erin, en ik heb nog deze versterker liggen. Die is wat minder geraffineerd en wat lastiger af te stellen, maar gaat gek genoeg wel veel harder op dezelfde stroomaansluiting en speakers. Ik denk er nu aan om die in deze kist te zetten en de all-in-one een wat waardiger projectje te geven in de woonkamer.

[lutkeveld]

Pixeltje schreef op dinsdag 17 maart 2020 @ 06:34:
Nu zit het bord van @lutkeveld erin, en ik heb nog deze versterker liggen. Die is wat minder geraffineerd en wat lastiger af te stellen, maar gaat gek genoeg wel veel harder op dezelfde stroomaansluiting en speakers. Ik denk er nu aan om die in deze kist te zetten en de all-in-one een wat waardiger projectje te geven in de woonkamer.

De gain van dat soort bordjes is meestal een stuk hoger. Het maximaal volume van de AIO4CH is standaard 0dB, redelijk conservatief. Dit kan verhoogd worden tot +24dB in software. Qua muziek power output zou het bordje gelijk moeten zijn aan de TPA311x serie.

[Tbes]

lutkeveld schreef op dinsdag 17 maart 2020 @ 23:38:
[...]


De gain van dat soort bordjes is meestal een stuk hoger. Het maximaal volume van de AIO4CH is standaard 0dB, redelijk conservatief. Dit kan verhoogd worden tot +24dB in software. Qua muziek power output zou het bordje gelijk moeten zijn aan de TPA311x serie.

Super tip !
Dit maakt echt veel uit.

Door deze waarde te hoog op te voeren krijg ik wel vervorming.
Via de adapter voeding (24v 3A) lukt het totaal niet, maar door een 5S LIPO van 5000mAh die 30C aankan loopt het perfect.

Nu alles nog goed ingebouwd krijgen.


Is er ook een mogelijkheid om via de software de setup uit het bordje te laden? Als ik het goed heb kan ik enkel een upload doen.

Het type filters enzo moet ik nog eens goed uitzoeken.

Wat betraft de Akku en Shutdown spanningen... ik ga er van uit dat de akku dan aan de akku aansluitng moet hangen? En voor de shutdown, dat is dan voor de voedingspanning?
In mijn geval heb ik die niet appart, voeding hangt aan een BMS345 en dat bordje hangt dan aan het versterkerbordje.(aan de voedingsaansluiting, niet aan de akku).

Momenteel heel tevreden van de bordjes van luktkeveld
