Het grote topic voor nette lan afwerking deel 4

[Dracula]

Sircuri schreef op donderdag 6 januari 2022 @ 15:56:
[...]


Ja, het zal zeker werken, maar doorgaans gebruik je installatie kabel in de muren en geen patch kabels.

Yep I know, kabel is nodig om glas naar utp converter aan te sluiten op modem.

Kan natuurlijk installatie kabel bestellen hiervoor en het zo regelen maar dacht als ik het toch in huis heb en ik verder er geen rare dingen mee doe kan dat vast ook wel.

[Toppe]

Dracula schreef op donderdag 6 januari 2022 @ 15:40:
Ik moet een kabel uit de meterkast een verdieping hoger brengen, er zit een gat in het plafond en ik heb denk ik maar een meter of 5 nodig. Nu heb ik stapels patch kabels liggen (cat 6a)..

Kan ik bij een van die kabels simpelweg de connector eraf knippen, deze kabel doorvoeren en er een nieuwe connector aan maken? Dat moet wel gewoon werken toch lijkt mij?

Kan. Heb ‘t ook wel eens gedaan. Na 4 weken begonnen de klachten al

[Dracula]

Toppe schreef op donderdag 6 januari 2022 @ 17:11:
[...]


Kan. Heb ‘t ook wel eens gedaan. Na 4 weken begonnen de klachten al

Lol, maar eens kijken dan welke webshop installatiekabels per meter (en niet per 100 meter oid) verkoopt zonder dat de verzendkosten bizar hoog zijn.

[Toppe]

Dracula schreef op donderdag 6 januari 2022 @ 17:43:
[...]


Lol, maar eens kijken dan welke webshop installatiekabels per meter (en niet per 100 meter oid) verkoopt zonder dat de verzendkosten bizar hoog zijn.

Hoeveel heb je nodig?

[Dracula]

Toppe schreef op donderdag 6 januari 2022 @ 18:03:
[...]


Hoeveel heb je nodig?

Ongeveer 6 a 7 meter max

[Cyberpope]

Dracula schreef op donderdag 6 januari 2022 @ 18:51:
[...]


Ongeveer 6 a 7 meter max

Beetje elke doehetzelf zaak verkoopt dit per meter? Hornbach, karwei, lokale elctroboer.

[DutchKel]

Dracula schreef op donderdag 6 januari 2022 @ 18:51:
[...]


Ongeveer 6 a 7 meter max

Ik zou V&A proberen, genoeg mensen die een rol van 100 of 330 meter thuis hebben liggen en je wel een stukje willen opsturen voor een goedkope prijs.

[GwnLars_]

Avond, oom heeft nieuw huissie en wil bedraad internet hebben.
Geluk bij 'n ongeluk liggen er loze leidingen mét trekdraad (!)

Wat lijkt jullie het handigst:
- Patch paneeltje (geen rackmountable) + 8 port switch + router?
Of zonder patch panel?

Gaat om 5/6 kabels die worden getrokken, het liefst Cat6(A) ivm future-proofheid..
Glasvezelaansl. is aanwezig, alsmede eentje voor COAX.

Iemand overigens een goede tip qua kabel? Wil, ook voor een mini-appartement geen CCA nemen per ongeluk

[Joris748]

GwnLars_ schreef op donderdag 6 januari 2022 @ 22:02:
Avond, oom heeft nieuw huissie en wil bedraad internet hebben.
Geluk bij 'n ongeluk liggen er loze leidingen mét trekdraad (!)

Wat lijkt jullie het handigst:
- Patch paneeltje (geen rackmountable) + 8 port switch + router?
Of zonder patch panel?

Gaat om 5/6 kabels die worden getrokken, het liefst Cat6(A) ivm future-proofheid..
Glasvezelaansl. is aanwezig, alsmede eentje voor COAX.

Iemand overigens een goede tip qua kabel? Wil, ook voor een mini-appartement geen CCA nemen per ongeluk

Gewoon een patchpaneeltje, zoals het heurt;)

Cat6 is betaalbaar en gemakkelijk te installeren. Snelheden tot 10 Gbit/s, daar kun je wel even mee vooruit.

[GwnLars_]

Joris748 schreef op donderdag 6 januari 2022 @ 22:15:
[...]

Gewoon een patchpaneeltje, zoals het heurt;)

Cat6 is betaalbaar en gemakkelijk te installeren. Snelheden tot 10 Gbit/s, daar kun je wel even mee vooruit.

Dank, hij heeft echter een niet al te ruim bemeten meterkassie..
Tips voor een wall-mounted patchpanel? Liefst met keystones want ik ben een beunhaas. Zeker met al die klotekabeltjes down-punchen

Kabels maak ik zelf op lengte, kan deze puber ook weer wat nuttigers doen dan een muur vol kliederen met muurglad

Switch wordt gewoon zo'n standaard TP-Link zooi met managed webinterface, router als eerste gewoon ISP (Geen ruim budget, ik kan geen 200 euro als kosten verkopen

[GwnLars_]

GwnLars_ schreef op donderdag 6 januari 2022 @ 22:19:
[...]


Dank, hij heeft echter een niet al te ruim bemeten meterkassie..
Tips voor een wall-mounted patchpanel? Liefst met keystones want ik ben een beunhaas. Zeker met al die klotekabeltjes down-punchen

Kabels maak ik zelf op lengte, kan deze puber ook weer wat nuttigers doen dan een muur vol kliederen met muurglad

Switch wordt gewoon zo'n standaard TP-Link zooi met managed webinterface, router als eerste gewoon ISP (Geen ruim budget, ik kan geen 200 euro als kosten verkopen

Sidenote:
Hij zal hoogstwaarschijnlijk niet veel meer doen dan gamepjes binnenhalen op z'n kompjoeter en TV kijken. Ik donder wellicht iets van een RPI zero 2 w in z'n meterkast met daarop PiHole & WireGuard

[GwnLars_]

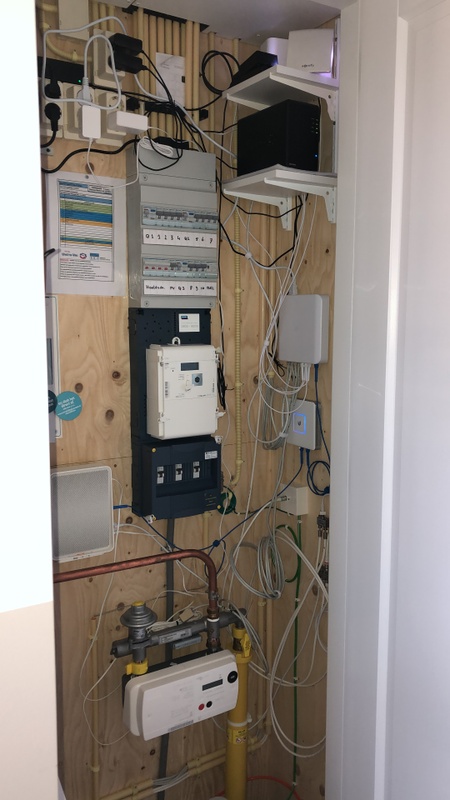

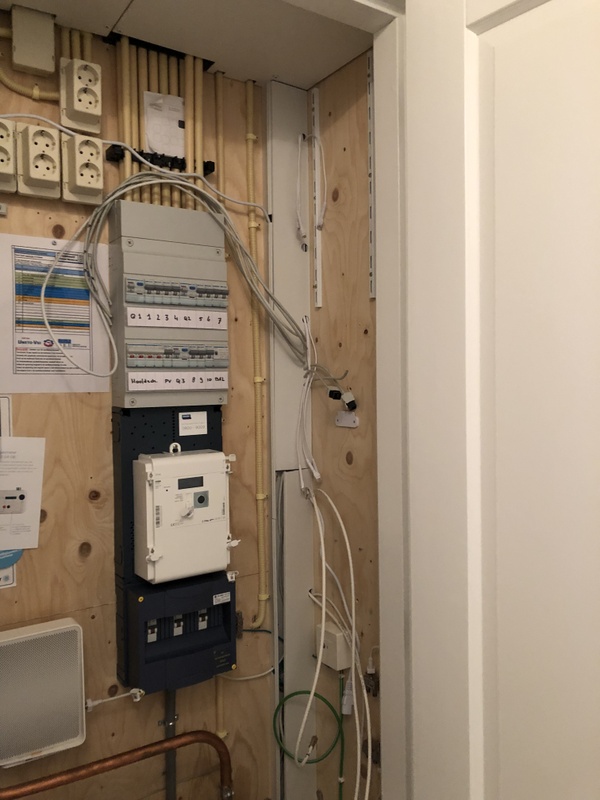

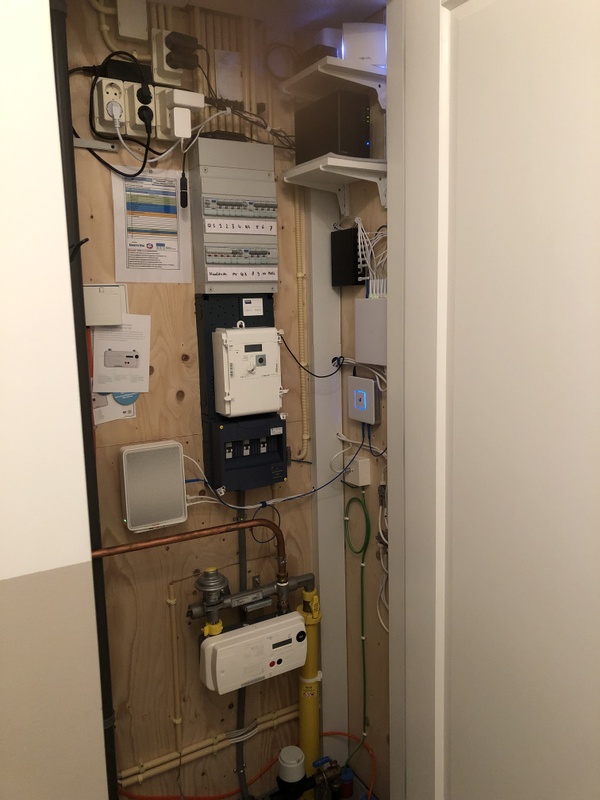

Meterkast

[Joris748]

@GwnLars_ Als het echt maar om een paar kabeltjes gaat, kun je de stugge kabel ook gewoon afmonteren op een opbouwdoos.

[GwnLars_]

Joris748 schreef op donderdag 6 januari 2022 @ 22:30:
@GwnLars_ Als het echt maar om een paar kabeltjes gaat, kun je de stugge kabel ook gewoon afmonteren op een opbouwdoos.

Dank, dit is géén CCA las ik via een wat oudere post hier. Klopt dat? https://www.sandervunderi...en-cat-6-grijs-7965e.html

En wat te doen met LSA, gebruiken of keystones?

[Joris748]

GwnLars_ schreef op donderdag 6 januari 2022 @ 22:32:
[...]


Dank, dit is géén CCA las ik via een wat oudere post hier. Klopt dat? https://www.sandervunderi...en-cat-6-grijs-7965e.html

En wat te doen met LSA, gebruiken of keystones?

Dat is idd de juiste stugge kabel.

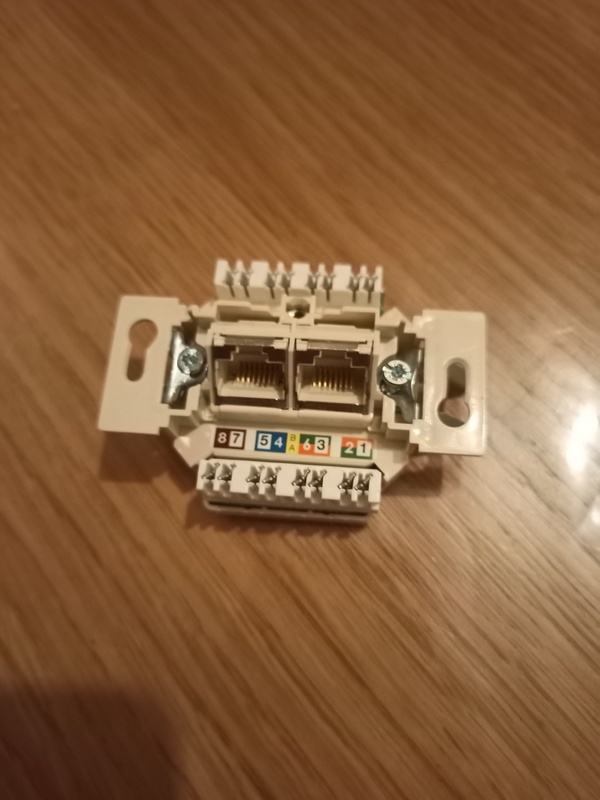

Ik heb patchpanelen met LSA, dat stelt echt niks voor als je er een toolsetje bij koopt. Ik heb het twee jaar geleden ook allemaal in halve dag geleerd.

[GwnLars_]

Joris748 schreef op donderdag 6 januari 2022 @ 22:38:
[...]

Dat is idd de juiste stugge kabel.

Ik heb patchpanelen met LSA, dat stelt echt niks voor als je er een toolsetje bij koopt. Ik heb het twee jaar geleden ook allemaal in halve dag geleerd.

Okee dank, weer wat wijzer

[Xander]

Dracula schreef op donderdag 6 januari 2022 @ 17:43:
[...]


Lol, maar eens kijken dan welke webshop installatiekabels per meter (en niet per 100 meter oid) verkoopt zonder dat de verzendkosten bizar hoog zijn.

De befaamde Belden 7965E is per meter te koop. Vanaf 8 meter zijn de verzendkosten goedkoper dan de kabel.

[Xander]

GwnLars_ schreef op donderdag 6 januari 2022 @ 22:19:
[...]


Dank, hij heeft echter een niet al te ruim bemeten meterkassie..
Tips voor een wall-mounted patchpanel? Liefst met keystones want ik ben een beunhaas. Zeker met al die klotekabeltjes down-punchen

Zo'n soort doosje met bijpassende keystones is ook prima voor 8 aansluitingen:
https://www.onlinekabelsh...nsluit-box-voor-8-modules

[GwnLars_]

Iemand die trouwens weet welk schakelmateriaal dit is (merk, serie)?

Bijpassend rj45 zou fijn zijn
Standaard Staedion galerijflat uit 2019/20. Maar ik word gek van alles dat op elkaar lijkt qua merk schakelmateriaal..

[Xander]

GwnLars_ schreef op donderdag 6 januari 2022 @ 22:48:
Iemand die trouwens weet welk schakelmateriaal dit is (merk, serie)?

Ik denk Busch-Jaeger Balance SI.
Maar het zou ook Gira ST55 kunnen zijn.
Wellicht Merten System M?
Maar géén Jung AS500.

Maar ik word gek van alles dat op elkaar lijkt qua merk schakelmateriaal..

Uh ja dat dus.

[GwnLars_]

Dank voor het meedenken, ik ga even overleg plegen

Dus:
- Keystones
- Cat6 kabel
- kabeltuples
- inbouwdozen
- basisplaat inbouwdoossie
- Krimptang met doorvoer
- connectors met doorvoer
- 8 port switch
- ISP Modem

& Beunhaas maar die is al geleverd, al bijna 2 decennia

[ Voor 5% gewijzigd door GwnLars_ op 06-01-2022 23:00 ]

[Xander]

GwnLars_ schreef op donderdag 6 januari 2022 @ 22:59:
- kabeltuples
- Krimptang met doorvoer
- connectors met doorvoer

Waar heb je dat voor nodig als je in de meterkast keystones gaat gebruiken?

[Toppe]

Xander schreef op donderdag 6 januari 2022 @ 22:56:
[...]

Ik denk Busch-Jaeger Balance SI.
Maar het zou ook Gira ST55 kunnen zijn.
Wellicht Merten System M?
Maar géén Jung AS500.


[...]


Uh ja dat dus.

Berker M2 zou ook kunnen.

@GwnLars_ welk merk staat er op?

[GwnLars_]

Wat dacht je van patchkabels

[GwnLars_]

Toppe schreef op donderdag 6 januari 2022 @ 23:04:
[...]


Berker M2 zou ook kunnen.

Welk merk staat er op?

Staat er niet op

[Xander]

GwnLars_ schreef op donderdag 6 januari 2022 @ 23:04:
Wat dacht je van patchkabels

Dat je die kant en klaar moet kopen. En zeker niet van je stugge installatiekabel moet maken.

[GwnLars_]

Xander schreef op donderdag 6 januari 2022 @ 23:05:
[...]

Dat je die kant en klaar moet kopen. En zeker niet van je stugge installatiekabel moet maken.

Hm da's een goeie.. Nee zeker niet, ik ben wellicht gek. Maar niet zo gek

[Toppe]

GwnLars_ schreef op donderdag 6 januari 2022 @ 23:05:
[...]


Staat er niet op

Ook niet in het stopcontact bij ‘t schroefje? Alle grote merken zetten daar normaal gesproken wel hun logo’tje neer.

[Xander]

GwnLars_ schreef op donderdag 6 januari 2022 @ 23:05:
[...]


Staat er niet op

In de WCD onder de gaten lijkt tekst te staan.

Anders even iets openschroeven, op de basiselementen staat wel iets.

[GwnLars_]

Toppe schreef op donderdag 6 januari 2022 @ 23:06:
[...]


Ook niet in het stopcontact bij ‘t schroefje? Alle grote merken zetten daar normaal gesproken wel hun logo’tje neer.

Ik zal zondag n's kijken.
Ik bespreek het dan gelijk ook ff met m, financieel moet het ook bekostigd worden uiteraard.

[GwnLars_]

Xander schreef op donderdag 6 januari 2022 @ 23:07:
[...]

In de WCD onder de gaten lijkt tekst te staan.

Anders even iets openschroeven, op de basiselementen staat wel iets.

Hebben we toevallig vandaag gedaan. Ik kijk nog even zondag want dan gaan we vloertje leggen
(En ja, alle groepen + hoofdschakelaar + aardlekken waren uit )

[ Voor 9% gewijzigd door GwnLars_ op 06-01-2022 23:08 ]

[Toppe]

Xander schreef op donderdag 6 januari 2022 @ 23:07:
[...]

In de WCD onder de gaten lijkt tekst te staan.

Anders even iets openschroeven, op de basiselementen staat wel iets.

Snap ook nooit waarom iemand niet even het type schakelmateriaal in de meterkast op de meterkaart er bij schrijft. Alsof een pen duur is

[significant]

Toppe schreef op donderdag 6 januari 2022 @ 23:11:
[...]


Snap ook nooit waarom iemand niet even het type schakelmateriaal in de meterkast op de meterkaart er bij schrijft. Alsof een pen duur is

Off topic: vorige bewoners namen het niet zo nauw, ik meen hier minstens 5 verschillende series/merken aangetroffen te hebben.

[spatialfabric]

GwnLars_ schreef op donderdag 6 januari 2022 @ 22:48:
Iemand die trouwens weet welk schakelmateriaal dit is (merk, serie)?

Bijpassend rj45 zou fijn zijn
Standaard Staedion galerijflat uit 2019/20. Maar ik word gek van alles dat op elkaar lijkt qua merk schakelmateriaal..

[Afbeelding]

De wandcontactdozen en schakelaars zijn zeer waarschijnlijk de Busch Jaeger Balance SI, dit wordt door aannemers die veel voor sociale woningbouw werken erg veel gebruikt

De thermostaat lijkt van Honeywell, ook deze wordt veel door aanmemers gebruikt, maar bij honeywell staat het er meestal ook wel leesbaar op.

[GwnLars_]

spatialfabric schreef op donderdag 6 januari 2022 @ 23:54:
[...]


De wandcontactdozen en schakelaars zijn zeer waarschijnlijk de Busch Jaeger Balance SI, dit wordt door aannemers die veel voor sociale woningbouw werken erg veel gebruikt

De thermostaat lijkt van Honeywell, ook deze wordt veel door aanmemers gebruikt, maar bij honeywell staat het er meestal ook wel leesbaar op.

Dank, daar zat ik inderdaad ook aan te denken.. Inderdaad een Honeywell die thermostaat.

[GwnLars_]

Jep inderdaad die balance SI: https://www.sandervunderi...aal/busch-jaeger-balance/

Herken het meteen

[Xander]

GwnLars_ schreef op donderdag 6 januari 2022 @ 23:57:
[...]


Dank, daar zat ik inderdaad ook aan te denken..

Volgens mij is het ook gewoon Busch-Jaeger Balance SI. De inzetplaten en wippen daarvan zijn net wat "boller" dan bijvoorbeeld Gira ST55. Maar het is slecht te zien op deze foto.

Busch-Jaeger heeft normaal wel het merk in de inzetplaat van de WCD gedrukt trouwens.

spatialfabric schreef op donderdag 6 januari 2022 @ 23:54:
[...]
De thermostaat lijkt van Honeywell, ook deze wordt veel door aanmemers gebruikt, maar bij honeywell staat het er meestal ook wel leesbaar op.

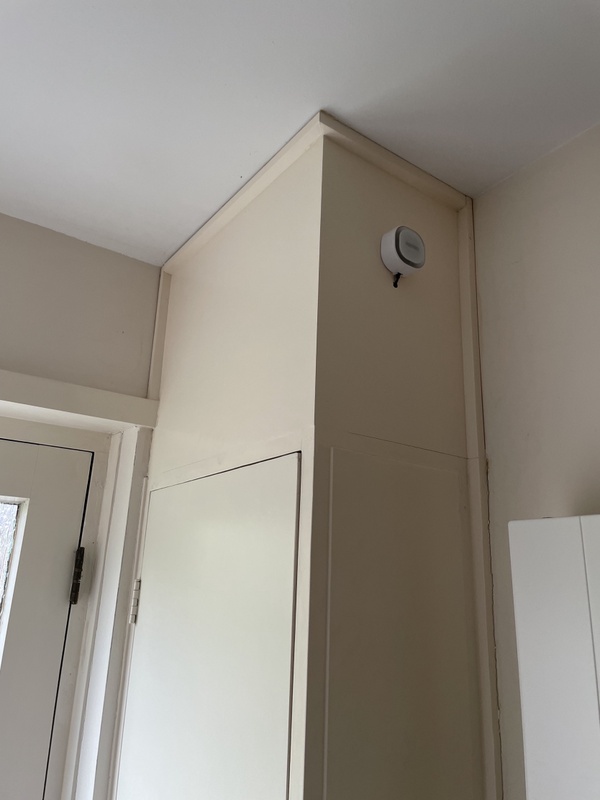

En de CO2 sensor is van Zehnder.

[GwnLars_]

Xander schreef op vrijdag 7 januari 2022 @ 00:00:
[...]


Volgens mij is het ook gewoon Busch-Jaeger Balance SI. De inzetplaten en wippen daarvan zijn net wat "boller" dan bijvoorbeeld Gira ST55. Maar het is slecht te zien op deze foto.

Busch-Jaeger heeft normaal wel het merk in de inzetplaat van de WCD gedrukt trouwens.


[...]

En de CO2 sensor is van Zehnder.

Ja dat is ook gelijk de afzuiging
Kwamen we ook achter dat dat de CO2 melder was voor de woonkamer/keuken. Na het verven ineens op geel

[DutchKel]

Busch-Jaeger heeft aan de achterkant een tekentje staan van een bolletje en een driehoekje boven elkaar dacht ik. En inderdaad zoals @Xander meld staat het merk daarbij in de wcd’s aan de binnenkant waar je de stekker normaal overheen zet. Dus deze zou je kunnen aflezen zonder die los te maken.

[Dracula]

Xander schreef op donderdag 6 januari 2022 @ 22:42:
[...]


De befaamde Belden 7965E is per meter te koop. Vanaf 8 meter zijn de verzendkosten goedkoper dan de kabel.

Is inderdaad een prima kabel.

Wel vraag ik mij nog steeds af waarom een solid kabel beter is dan een stranded om een alleen door een plafond doorvoer te gaan?

Zou namelijk betekenen aan beide kanten een keystone oid plaatsen en een opbouw doosje om daar dan weer een normale patch kabel in te steken. In plaats van stranded kabel door plafond steken in modem duwen en on glas converter steken.

Wat zijn de grote voordelen van solid gaan voor zo een kleine overbrugging? Voor een hele bedrading van een heel huis oid is het een ander verhaal.

*probeer het gewoon te snappen niet eigenwijs oid te zijn.

[Xander]

@Dracula Het voornaamste voordeel IMO is dat je niet zelf foutgevoelige stekkertjes aan het knijpen bent maar alleen aansluit op degelijke LSA verbindingen o.i.d.

[Cyberpope]

Dracula schreef op vrijdag 7 januari 2022 @ 09:25:
[...]


Is inderdaad een prima kabel.

Wel vraag ik mij nog steeds af waarom een solid kabel beter is dan een stranded om een alleen door een plafond doorvoer te gaan?

Zou namelijk betekenen aan beide kanten een keystone oid plaatsen en een opbouw doosje om daar dan weer een normale patch kabel in te steken. In plaats van stranded kabel door plafond steken in modem duwen en on glas converter steken.

Wat zijn de grote voordelen van solid gaan voor zo een kleine overbrugging? Voor een hele bedrading van een heel huis oid is het een ander verhaal.

*probeer het gewoon te snappen niet eigenwijs oid te zijn.

Als je goed stekkers kunt knijpen, is dat geen probleem. Op sommige plekken heb ik hier ook nog stranded liggen en dat werkt goed. Zeker als het 1 korte kabel is, zou ik dat wel aandurven. Mits je goede stekker eraan zet.

[Dracula]

Xander schreef op vrijdag 7 januari 2022 @ 09:42:
@Dracula Het voornaamste voordeel IMO is dat je niet zelf foutgevoelige stekkertjes aan het knijpen bent maar alleen aansluit op degelijke LSA verbindingen o.i.d.

Ja ok dat is idd een goed punt, al hoewel met van die doorvoer utp stekkers je weinig fout meer kan doen vermoed ik.

[witterholt]

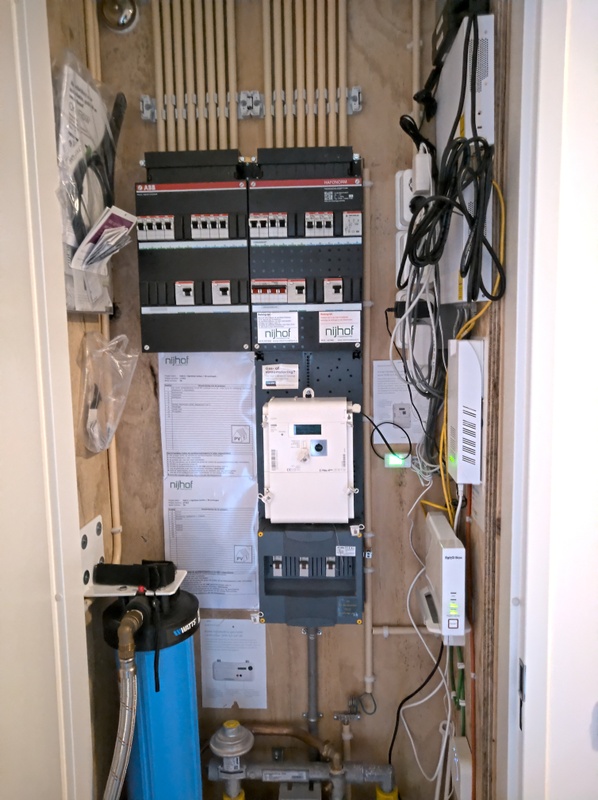

Omdat ik mijn meterkast bewust niet te vol wil proppen heb ik bewust gekozen om geen patchkast te plaatsen.
De netwerkapparatuur welke op de foto staat bestaat uit:

• 2 Cisco-CBS250-8PP-E-2G managed switch welke alle 16 UTP punten in de woning verbindt
• KPN glasvezel NTU
• FRITZ!Box 4060
• Philips HUE Bridge v2

[ Voor 38% gewijzigd door witterholt op 07-01-2022 10:05 ]

[RobertMe]

Dracula schreef op vrijdag 7 januari 2022 @ 09:25:
[...]


Is inderdaad een prima kabel.

Wel vraag ik mij nog steeds af waarom een solid kabel beter is dan een stranded om een alleen door een plafond doorvoer te gaan?

Zou namelijk betekenen aan beide kanten een keystone oid plaatsen en een opbouw doosje om daar dan weer een normale patch kabel in te steken. In plaats van stranded kabel door plafond steken in modem duwen en on glas converter steken.

Wat zijn de grote voordelen van solid gaan voor zo een kleine overbrugging? Voor een hele bedrading van een heel huis oid is het een ander verhaal.

*probeer het gewoon te snappen niet eigenwijs oid te zijn.

Stranded kabel kun je ook kapot trekken als je hem bv aan een trekveer vast maakt, dat zal bij solid minder snel gebeuren. En in principe kun je ook wel weer stekkers zetten op een solid kabel (wel opletten dat de stekkers daar geschikt voor zijn). Als je bv een AP aan het plafond hangt of een "in wall" model hebt dan heb je ook niet altijd de ruimte om met een keystone + patchkabel te werken. Voornaamste reden voor afmonteren op een WCD en patchpaneel is dat de kabel vast zit en je deze niet steeds beweegt, uit trekt, insteekt, etc. want daarvan kan die kapot gaan. Maar je gaat niet wekelijks / maandelijks een AP van het plafond halen bv. Terwijl een kabel naar een PC, TV, ... wel vaker zal bewegen ("even omschuiven tijdens het poetsen").

[Dracula]

RobertMe schreef op vrijdag 7 januari 2022 @ 10:13:
[...]

Stranded kabel kun je ook kapot trekken als je hem bv aan een trekveer vast maakt, dat zal bij solid minder snel gebeuren. En in principe kun je ook wel weer stekkers zetten op een solid kabel (wel opletten dat de stekkers daar geschikt voor zijn). Als je bv een AP aan het plafond hangt of een "in wall" model hebt dan heb je ook niet altijd de ruimte om met een keystone + patchkabel te werken. Voornaamste reden voor afmonteren op een WCD en patchpaneel is dat de kabel vast zit en je deze niet steeds beweegt, uit trekt, insteekt, etc. want daarvan kan die kapot gaan. Maar je gaat niet wekelijks / maandelijks een AP van het plafond halen bv. Terwijl een kabel naar een PC, TV, ... wel vaker zal bewegen ("even omschuiven tijdens het poetsen").

Ja dat van het trekken van de kabel is een goed punt idd. ik vermoed en hoop dat een kabel loodrecht naar beneden door een door mijzelf geboord gat in de vloer wel moet kunnen lukken denk ik.

Anyway thanks all voor het mee denken ik ga er wat van maken (hoop ik)

[RobertMe]

Dracula schreef op vrijdag 7 januari 2022 @ 10:16:
[...]


Ja dat van het trekken van de kabel is een goed punt idd. ik vermoed en hoop dat een kabel loodrecht naar beneden door een door mijzelf geboord gat in de vloer wel moet kunnen lukken denk ik.

Anyway thanks all voor het mee denken ik ga er wat van maken (hoop ik)

Door een buis laten zakken zou helemaal goed moeten komen. Zelf een tijdje terug op die manier een glasvezel kabel van de zolder naar de kelder gelegd, en glasvezel is dan nog fragieler. Rustig door de buis duwen, en aangezien de buis bereikbaar was (loopt door een wandkast en de meterkast) waar nodig de buis even open gemaakt en daar "geholpen". Belangrijkste is dat je niet er aan gaat trekken.

[MikeyMan]

Xander schreef op vrijdag 31 december 2021 @ 17:13:
[...]

Hm. Misschien helpt een haakse F-connector ?

Ik heb weinig ervaring met die gecombineerde coax/RJ45 dozen, de enige die ik wel eens heb aangesloten zijn van Technetix, daar kun je wel de coax-kabel rechtstreeks op afmonteren.

Daarmee lukt het net!
Maar wat een stom systeem die COAX keystones joh. Maak er gewoon een schroefaansluiting aan.

[Dracula]

RobertMe schreef op vrijdag 7 januari 2022 @ 11:08:
[...]

Door een buis laten zakken zou helemaal goed moeten komen. Zelf een tijdje terug op die manier een glasvezel kabel van de zolder naar de kelder gelegd, en glasvezel is dan nog fragieler. Rustig door de buis duwen, en aangezien de buis bereikbaar was (loopt door een wandkast en de meterkast) waar nodig de buis even open gemaakt en daar "geholpen". Belangrijkste is dat je niet er aan gaat trekken.

Nou heb toch maar gewoon een goede kabel, solid, en een opbouw doosje gehaald. Als je het goed wil doen moet je dat ook doen en niet gaan lopen prutsen. Je bent een tweaker of je bent het niet

[ Voor 5% gewijzigd door Dracula op 07-01-2022 12:11 ]

[vincedd]

RobertMe schreef op vrijdag 7 januari 2022 @ 11:08:
[...]

Door een buis laten zakken zou helemaal goed moeten komen. Zelf een tijdje terug op die manier een glasvezel kabel van de zolder naar de kelder gelegd, en glasvezel is dan nog fragieler. Rustig door de buis duwen, en aangezien de buis bereikbaar was (loopt door een wandkast en de meterkast) waar nodig de buis even open gemaakt en daar "geholpen". Belangrijkste is dat je niet er aan gaat trekken.

Glasvezelpatches en kabel kan je wel trekken.het kan in de lengte best wat trekkracht hebben. Alleen met je volle gewicht er aan hangen vinden ze niet zo fijn.

[talkatoo]

Ik ben bezig om Unifi protect camera's rondom het huis aan te leggen. Liefst heb ik ze aangesloten op een patchpaneel en vanuit daar naar een POE switch.

Hoe sluit ik een stugge kabel aan op de camera? Is het wel 'netjes' om dat te doen via een RJ45 of moet er officieel een keystone tussen en vanuit daar met een patch kabeltje naar de camera? Beide is geen probleem maar ben wel bang dat een keystone buiten voor problemen zorgt op termijn? Advies is welkom.

[jadjong]

Je hebt stekkers voor aan stugge kabel. Als het echt krap wordt achter de camera wil ook nog wel eens een keystone binnen plaatsen en de laatste anderhalve meter met een patchtouwtje doen.

[talkatoo]

jadjong schreef op vrijdag 7 januari 2022 @ 14:57:
Je hebt stekkers voor aan stugge kabel. Als het echt krap wordt achter de camera wil ook nog wel eens een keystone binnen plaatsen en de laatste anderhalve meter met een patchtouwtje doen.

Ik ga onder de (onderste rij) dakpannen door en vanuit daar onder de dakgoot. Kan zo'n keystone onder de dakpan liggen? of gaat vocht daar inkruipen?

[Skynett]

talkatoo schreef op vrijdag 7 januari 2022 @ 15:06:
[...]


Ik ga onder de (onderste rij) dakpannen door en vanuit daar onder de dakgoot. Kan zo'n keystone onder de dakpan liggen? of gaat vocht daar inkruipen?

Ik zou een koppeling 'binnen bereik' leggen. Ofwel bij de camera middels een stekker op de stugge kabel, of binnen in huis met een keystone, waarbij de laatste optie dan de voorkeur geniet. Zo kan je altijd makkelijk bij eindpunten van een verbinding. En gaat er ooit iets mis buiten, dan trek je makkelijk even het laatste stukje opnieuw.

[DutchKel]

talkatoo schreef op vrijdag 7 januari 2022 @ 14:39:
Ik ben bezig om Unifi protect camera's rondom het huis aan te leggen. Liefst heb ik ze aangesloten op een patchpaneel en vanuit daar naar een POE switch.

Hoe sluit ik een stugge kabel aan op de camera? Is het wel 'netjes' om dat te doen via een RJ45 of moet er officieel een keystone tussen en vanuit daar met een patch kabeltje naar de camera? Beide is geen probleem maar ben wel bang dat een keystone buiten voor problemen zorgt op termijn? Advies is welkom.

Ik heb de stugge buitenkabel eerst door het rubber geprikt van de camera en daar een stekker aan gemaakt. Een speciale stekker voor solid kabels.

De boel blijft daarbij goed waterdicht dus kan er niet veel met de kabel gebeuren.

Ook heb ik buiten een switch (usw-flex) ervoor gezet zodat ik 2 camera’s per aansluitpunt kon aansluiten aangezien ik maar 1 kabel aan elke zijde van het huis naar buiten kreeg. Deze switch wordt gevoed via poe+ en de onderliggende apparaten worden ook door dezelfde kabel gevoed. Tevens is deze switch ook nog bedoeld om buiten op te hangen.

Aangezien ons huis wit is en de kabel standaard zwart heb ik er dus ook een witte sok nog over de kabel gedaan.

Zie onderstaande foto zoals het op 1 zijde is gedaan.

[ Voor 19% gewijzigd door DutchKel op 07-01-2022 20:30 ]

[jurroen]

DutchKel schreef op vrijdag 7 januari 2022 @ 20:24:
[...]
Zie onderstaande foto zoals het op 1 zijde is gedaan.

[Afbeelding]

Tof! Mijn OCD heeft nog even wat moeite met die niet afgeknipte tiewraps - maar ach

[talkatoo]

DutchKel schreef op vrijdag 7 januari 2022 @ 20:24:
[...]

Ik heb de stugge buitenkabel eerst door het rubber geprikt van de camera en daar een stekker aan gemaakt. Een speciale stekker voor solid kabels.

De boel blijft daarbij goed waterdicht dus kan er niet veel met de kabel gebeuren.

Ook heb ik buiten een switch (usw-flex) ervoor gezet zodat ik 2 camera’s per aansluitpunt kon aansluiten aangezien ik maar 1 kabel aan elke zijde van het huis naar buiten kreeg. Deze switch wordt gevoed via poe+ en de onderliggende apparaten worden ook door dezelfde kabel gevoed. Tevens is deze switch ook nog bedoeld om buiten op te hangen.

Aangezien ons huis wit is en de kabel standaard zwart heb ik er dus ook een witte sok nog over de kabel gedaan.

Zie onderstaande foto zoals het op 1 zijde is gedaan.

[Afbeelding]

Super! Hier heb ik veel aan. Waar heb je de sok vandaan en welke stekker gebruik je?

[Tylen]

DutchKel schreef op vrijdag 7 januari 2022 @ 20:24:
[...]

Ik heb de stugge buitenkabel eerst door het rubber geprikt van de camera en daar een stekker aan gemaakt. Een speciale stekker voor solid kabels.

De boel blijft daarbij goed waterdicht dus kan er niet veel met de kabel gebeuren.

Ook heb ik buiten een switch (usw-flex) ervoor gezet zodat ik 2 camera’s per aansluitpunt kon aansluiten aangezien ik maar 1 kabel aan elke zijde van het huis naar buiten kreeg. Deze switch wordt gevoed via poe+ en de onderliggende apparaten worden ook door dezelfde kabel gevoed. Tevens is deze switch ook nog bedoeld om buiten op te hangen.

Aangezien ons huis wit is en de kabel standaard zwart heb ik er dus ook een witte sok nog over de kabel gedaan.

Zie onderstaande foto zoals het op 1 zijde is gedaan.

[Afbeelding]

Zit het echt zo??? Niet eens de tiewraps afgeknipt of kortere kabel gebruikt?

[DutchKel]

talkatoo schreef op vrijdag 7 januari 2022 @ 21:35:
[...]


Super! Hier heb ik veel aan. Waar heb je de sok vandaan en welke stekker gebruik je?

De kabelkous is deze: https://www.allekabels.nl...0/krimpkous-25-stuks.html
En de stekkers zijn deze:
https://www.allekabels.nl...1217832/rj45-stekker.html

Uiteraard kun je ze ook bij een andere winkel kopen.

Tylen schreef op vrijdag 7 januari 2022 @ 23:06:
[...]


Zit het echt zo??? Niet eens de tiewraps afgeknipt of kortere kabel gebruikt?

De tiewraps zijn erna wel nog afgeknipt, de kabels konden niet echt korter omdat ze erg stug zijn.

De foto is gemaakt toen het net was opgehangen vandaar dat de tiewraps nog niet waren ingekort.

Met kortere kabels kreeg ik te veel spanning overal op. Zoals je ziet moest ik de houder onder de switch ook met tiewraps vast zetten omdat er teveel spanning op stond. Zonder de tiewraps klapte die elke keer uit elkaar.

[ Voor 66% gewijzigd door DutchKel op 08-01-2022 02:20 ]

[Joris748]

DutchKel schreef op vrijdag 7 januari 2022 @ 20:24:
[...]

Ik heb de stugge buitenkabel eerst door het rubber geprikt van de camera en daar een stekker aan gemaakt. Een speciale stekker voor solid kabels.

De boel blijft daarbij goed waterdicht dus kan er niet veel met de kabel gebeuren.

Ook heb ik buiten een switch (usw-flex) ervoor gezet zodat ik 2 camera’s per aansluitpunt kon aansluiten aangezien ik maar 1 kabel aan elke zijde van het huis naar buiten kreeg. Deze switch wordt gevoed via poe+ en de onderliggende apparaten worden ook door dezelfde kabel gevoed. Tevens is deze switch ook nog bedoeld om buiten op te hangen.

Aangezien ons huis wit is en de kabel standaard zwart heb ik er dus ook een witte sok nog over de kabel gedaan.

Zie onderstaande foto zoals het op 1 zijde is gedaan.

[Afbeelding]

Was één dome camera niet een betere oplossing geweest? Vind dit niet zo mooi opgelost.

[DutchKel]

Joris748 schreef op zaterdag 8 januari 2022 @ 08:11:
[...]

Was één dome camera niet een betere oplossing geweest? Vind dit niet zo mooi opgelost.

Dan kwam ik uit bij een G4 PTZ en die vind ik een beetje te duur qua prijs. Overigens kan die niet alles tegelijkertijd filmen.

Maar wij vinden dit wel prima opgelost dus no problem. De meeste mensen zien de camera’s niet eens hangen omdat ze erg hoog hangen.

[Jan-man]

Nieuw speeltje deciso firewall appliance met pfsense. Ter vervanging van mijn niet 19 inch pfsense bak .

Alleen jammer dat ie niet boven past door het schuindak. Dus kijken of de kast naar voren gaat of de firewall naar beneden.

[JerryJerryJerry]

Goed, ook mijn operatie meterkast zit er op. Tijd om die te delen

Sinds 11 jaar in bezit van een 2-kapper uit de jaren 50. Uiteraard met een meterkast die niet al te groot is. Logisch, wie had ooit gedacht dat ie 50 jaar later zo vol zat. In eerste instantie heb ik de meterkast verhoogd tot aan het plafond. Deze hield boven de deur op en er lag altijd een hoop stof op. Daarnaast geeft het ook ruimte om er iets in te plaatsen.



Na eerst een tijdje HP prut te hebben gehad een paar jaar geleden overgestapt op unifi basis met diverse losse AP’s in huis. ( What else ) en een NUC8i7BEK waar allerlei containers op draaien (HA, zwavejs2mqtt, Plex, Bitwarden, traefik, unifi controller, etc.) Aangezien ik geen reguliere patchkast in de meterkast kan plaatsen heb ik er een 4U muurbeugel ingezet waarbij de fronts dus naar beneden staan. Zo kan er dus een Gen2 unifi switch 16 Port PoE+, de NUC, een USG , stroomvoorziening en 1U vrij. ( Custom made front, met losse usb en ethernet aansluiting. Dank aan @Zandpad )


Aangezien de originele CAT5e kabels destijds te kort zijn gemaakt bij de verbouwing in 2011 heb ik onderin de meterkast een patchpanel gemaakt met alle installatie kabels afgemonteerd. Gewoon op de plaat, niet met losse keystones. Daar zijn in de loop van de tijd wat CAT6a kabels bijgekomen. Daarachter heb ik een mantelbuis geplaatst tbv de glasvezelkabel die vorig jaar door onze groene vrienden gevuld is met een oranje kabel


Afgelopen maand heb ik het elektra gedeelte aangepakt. Met de komst van een tuinkantoor en zicht op de toekomst (elektrisch rijden en pv panelen) werd het tijd om de 1 fase kast om te bouwen naar 3 fase. Uiteraard een goede Hager kast gekocht ( What else ) en de Liander de digitale meter naar beneden laten plaatsen. De elektricien heeft vervolgens de kast vervangen en afgemonteerd. Alle kabels, zowel stroom als netwerkkabels, lopen in Attema kabelkokers. Aan de rechterkant van de meterkast hangen wat zwave sensoren alsmede een Velux gateway om onze dakramen en rolluiken (ioHome) aan te sturen.

Het was een mooie uitdaging om een kleine meterkast vol te proppen met alles wat je er in kwijt wil, … nou ja bijna….de Synology (DS-716+) gaat straks in een 10 inch 9U patchkast in het tuinkantoor. Foto’s volgen.

[Dracula]

Kan je beter een kabel door plafond (geen buis aanwezig) van boven of van onder doorvoeren

Er zit nog een oude kabel die ik ga proberen te gebruiken als trekveer / touw / kabel


*update: van boven naar onder ging prima appeltje eitje.

Wel jammer dat er een kast boven op het doorvoer gat stond dus die moest eerst even leeg en aan de kant…..

[ Voor 32% gewijzigd door Dracula op 08-01-2022 14:28 ]

[Dracula]

Lol, nog niet eerder keystones gebruikt, moest even goed googlen hoe die krengen open moeten 🤪

[Edje040]

witterholt schreef op vrijdag 7 januari 2022 @ 10:04:
Omdat ik mijn meterkast bewust niet te vol wil proppen heb ik bewust gekozen om geen patchkast te plaatsen.
De netwerkapparatuur welke op de foto staat bestaat uit:

• 2 Cisco-CBS250-8PP-E-2G managed switch welke alle 16 UTP punten in de woning verbindt
• KPN glasvezel NTU
• FRITZ!Box 4060
• Philips HUE Bridge v2

[Afbeelding]

Je hebt glas zie ik? Waarom heb je gekozen voor een 4060? Puur uit interesse.

[Flipmo2K]

Ik heb een Rutenbeck UAE CAT6 unshielded doos gekocht, maar ik kan niet vinden hoe ik hier de kabels het besteop kan afmonteren. De kabels lijken afgeknipt te moeten worden aan de zijde van de RJ45 connectors dus heb vooralsnog de kabels gestript vanaf de achterkant van de module en deze dan gestript bovenover (voor de ene poort) en onderlangs (voor de andere poort) gedaan. Het werkt, maar het voelt niet stevig aan...

[Xander]

Flipmo2K schreef op zaterdag 8 januari 2022 @ 20:56:
De kabels lijken afgeknipt te moeten worden aan de zijde van de RJ45 connectors dus heb vooralsnog de kabels gestript vanaf de achterkant van de module en deze dan gestript bovenover (voor de ene poort) en onderlangs (voor de andere poort) gedaan.

Dat is inderdaad de juiste manier.

Het werkt, maar het voelt niet stevig aan...

Je zit er ook niet dagelijks aan te trekken toch?

[Flipmo2K]

Xander schreef op zaterdag 8 januari 2022 @ 21:21:
Je zit er ook niet dagelijks aan te trekken toch?

Dat is niet de bedoeling nee, maar had voorheen wat no-name CAT6 WCDs met een andere manier dus wilde het zeker weten. Dank voor de bevestiging!

[DutchKel]

Flipmo2K schreef op zaterdag 8 januari 2022 @ 20:56:
Ik heb een Rutenbeck UAE CAT6 unshielded doos gekocht, maar ik kan niet vinden hoe ik hier de kabels het besteop kan afmonteren. De kabels lijken afgeknipt te moeten worden aan de zijde van de RJ45 connectors dus heb vooralsnog de kabels gestript vanaf de achterkant van de module en deze dan gestript bovenover (voor de ene poort) en onderlangs (voor de andere poort) gedaan. Het werkt, maar het voelt niet stevig aan...
[Afbeelding]

Een LSA tool is hierbij het keyword wat je zoekt. Succes.

[Xander]

Dat deel spreekt voor zich, dacht ik.

[witterholt]

Edje040 schreef op zaterdag 8 januari 2022 @ 18:57:
[...]


Je hebt glas zie ik? Waarom heb je gekozen voor een 4060? Puur uit interesse.

Ik heb de 5530 wel overwogen maar ben uiteindelijk voor de 4060 gegaan toen die uit kwam. De reden is enerzijds dat ik liever de originele ntu blijf gebruiken omdat deze goed werkt en geen zin in eventuele (toekomstige) problemen heb. Aan de andere kant vind ik het design van de 4060 mooier. Ik vind de horizontale boxen eigenlijk foeilelijk en ik denk dat ik niet de enige ben .
De FRITZ!Repeater 6000 zijn ook in bestelling ter vervanging van de 3000. Daarna ben ik volledig over op 802.11ax aka WiFi 6.

[jbhc]

talkatoo schreef op vrijdag 7 januari 2022 @ 14:39:
Ik ben bezig om Unifi protect camera's rondom het huis aan te leggen. Liefst heb ik ze aangesloten op een patchpaneel en vanuit daar naar een POE switch.

Hoe sluit ik een stugge kabel aan op de camera? Is het wel 'netjes' om dat te doen via een RJ45 of moet er officieel een keystone tussen en vanuit daar met een patch kabeltje naar de camera? Beide is geen probleem maar ben wel bang dat een keystone buiten voor problemen zorgt op termijn? Advies is welkom.

De radial cat5 stekkers werken prima voor cat 6. Als je het echt knap wil maken kun de de bijbehorende tules bestellen met de dikkere doorvoer. Ik heb er al zeker 100 geknepen en nog geen enkel probleem mee gehad.

[jbhc]

@JerryJerryJerry Heb je dit echt door een electriciën laten doen?

[Illusion]

Flipmo2K schreef op zaterdag 8 januari 2022 @ 20:56:
Ik heb een Rutenbeck UAE CAT6 unshielded doos gekocht, maar ik kan niet vinden hoe ik hier de kabels het besteop kan afmonteren. De kabels lijken afgeknipt te moeten worden aan de zijde van de RJ45 connectors dus heb vooralsnog de kabels gestript vanaf de achterkant van de module en deze dan gestript bovenover (voor de ene poort) en onderlangs (voor de andere poort) gedaan. Het werkt, maar het voelt niet stevig aan...
[Afbeelding]

De handleiding staan alleen op het duitstalige deel van de rutenbeck site.
Voor shielded: https://www.rutenbeck.de/..._db/ba/136104070_BA01.pdf
en voor unshielded: https://www.rutenbeck.de/.../_db/ba/13410405_BA01.pdf

Grappig, zie nu pas dat voor die twee varianten de richting dus andersom is! Ik heb mijn unshielded dus blijkbaar verkeerd afgemonteerd(nl van binnen naar buiten.)

[Xander]

Illusion schreef op zaterdag 8 januari 2022 @ 23:37:
Grappig, zie nu pas dat voor die twee varianten de richting dus andersom is! Ik heb mijn unshielded dus blijkbaar verkeerd afgemonteerd(nl van binnen naar buiten.)

Aan de binnenkant van de LSA-strook steekt nog een wit randje uit (bij de unshielded versie). Dit is altijd waar de ader moet worden afgeknipt.

Mijn Krone LSA+ tang past er ook maar op één manier op dus dat is meteen duidelijk.

Heb ze zelf thuis ook gebruikt. Beetje plastic fantastic maar met afdekplaatje er op zie je daar weinig van. Het prijsverschil met de shielded variant was toen ik het spul bestelde groter dan nu en een shielded WCD heeft weinig meerwaarde zonder shielded kabel...

[Flipmo2K]

Illusion schreef op zaterdag 8 januari 2022 @ 23:37:
[...]

De handleiding staan alleen op het duitstalige deel van de rutenbeck site.
Voor shielded: https://www.rutenbeck.de/..._db/ba/136104070_BA01.pdf
en voor unshielded: https://www.rutenbeck.de/.../_db/ba/13410405_BA01.pdf

Dank voor de links, ik zie dat zij de twisted pairs nog wat langer in stand houden dan ik dat heb gedaan dus heb weer wat geleerd.

[JerryJerryJerry]

jbhc schreef op zaterdag 8 januari 2022 @ 23:11:
@JerryJerryJerry Heb je dit echt door een electriciën laten doen?

Yes. Liander heeft het geheel spanningsloos gemaakt en 1 fase digitale meter + bord verwijderd. Elektriciën heeft vervolgens oude groepenkast verwijderd, nieuwe geplaatst en afgemonteerd. Liander kwam vervolgens 2 uur later terug om op een lager punt het meterbord + nieuwe 3 fase meter weer op te hangen en aan de hoofdzekering te koppelen. Had wel wat voeten in de aarde want Liander had de aanvraag slecht gelezen. Monteur dacht dat ie alleen hoefde te verzwaren. Die keek zo van uuuh enfin, netjes opgelost zonder meerwerk kosten

[Edje040]

witterholt schreef op zaterdag 8 januari 2022 @ 22:50:
[...]

Ik heb de 5530 wel overwogen maar ben uiteindelijk voor de 4060 gegaan toen die uit kwam. De reden is enerzijds dat ik liever de originele ntu blijf gebruiken omdat deze goed werkt en geen zin in eventuele (toekomstige) problemen heb. Aan de andere kant vind ik het design van de 4060 mooier. Ik vind de horizontale boxen eigenlijk foeilelijk en ik denk dat ik niet de enige ben .
De FRITZ!Repeater 6000 zijn ook in bestelling ter vervanging van de 3000. Daarna ben ik volledig over op 802.11ax aka WiFi 6.

Bij mij hangt ie ook aan de originele NTU en in de meterkast (uit het zicht). Design maakt me dan ook niet zoveel uit. Ik wil in de toekomst mijn 3000's ook nog vervangen door de 6000's maar vind ze nu nog iets te prijzig.

[witterholt]

Edje040 schreef op zondag 9 januari 2022 @ 10:28:
[...]


Bij mij hangt ie ook aan de originele NTU en in de meterkast (uit het zicht). Design maakt me dan ook niet zoveel uit. Ik wil in de toekomst mijn 3000's ook nog vervangen door de 6000's maar vind ze nu nog iets te prijzig.

Klopt, ze zijn best prijzig. Aan de andere kant kun je nu ook nog een goede prijs vragen voor je 3000's. Dat is voor mij de reden dat ik ze nu al besteld heb plus het feit dat ik al diverse client devices heb welke met 802.11ax overweg kunnen en dat levert best wel een aardige snelheidswinst op.

[ Voor 4% gewijzigd door witterholt op 09-01-2022 10:30 ]

[Edje040]

witterholt schreef op zondag 9 januari 2022 @ 10:30:
[...]

Klopt, ze zijn best prijzig. Aan de andere kant kun je nu ook nog een goede prijs vragen voor je 3000's. Dat is voor mij de reden dat ik ze nu al besteld heb plus het feit dat ik al diverse client devices heb welke met 802.11ax overweg kunnen en dat levert best wel een aardige snelheidswinst op.

Dat laatste is hier nog niet het geval. Mijn router is AX maar alleen omdat ik die voor een prikkie kon overnemen.

[witterholt]

Edje040 schreef op zondag 9 januari 2022 @ 10:42:
[...]


Dat laatste is hier nog niet het geval. Mijn router is AX maar alleen omdat ik die voor een prikkie kon overnemen.

Heb jij de 7590AX dan?

[Edje040]

witterholt schreef op zondag 9 januari 2022 @ 10:43:
[...]

Heb jij de 7590AX dan?

7530AX

[ChUcKiE]

Ik krijg het niet zo snel gevonden, dus vraag ik het even hier bij de kenners.
Zijn er 16-poorts patchpanelen beschikbaar voor in de meterkast, maar dan niet in 19" (te breed) formaat?
Dus zoiets als de 8-poorts en 12-poorts van Digitus? In een ander topic kwam ik een plaatje tegen zoals ik het graag zou willen, alleen dan in een 16-poorts uitvoering ipv 12. Lukt dat niet dan vrees ik dat ik er twee van 8 naast elkaar moet zetten (ongeveer 35cm breed).

[Afbeelding]

[Cardinal]

ChUcKiE schreef op woensdag 12 januari 2022 @ 15:44:
Zijn er 16-poorts patchpanelen beschikbaar voor in de meterkast, maar dan niet in 19" (te breed) formaat?
Dus zoiets als de 8-poorts en 12-poorts van Digitus? In een ander topic kwam ik een plaatje tegen zoals ik het graag zou willen, alleen dan in een 16-poorts uitvoering ipv 12. Lukt dat niet dan vrees ik dat ik er twee van 8 naast elkaar moet zetten (ongeveer 35cm breed).

De 10 inch variant vind je in max 12 poorten, domweg omdat meer niet past. Dus 2x 8 zou de beste oplossing zijn.

[maussert]

Na lang meekijken in dit topic en mij te hebben verlekkerd aan alle mooie installaties die hier voorbij komen zal ik ook mijn bescheiden setup maar eens plaatsen.

Ik heb in de afgelopen weken mijn netwerk een 'overhaul' gegeven door afscheid te nemen van de apparatuur wat ik door de jaren heen heb verzameld.

Zo had ik een unmanaged Cisco switch in de woonkamer met daarop de TV, PlayStation en Ziggo Mediabox Next aangesloten. Op de werkkamer had ik een Asus RT-N66U staan die dienst deed als AP en switch. In de meterkast had ik eveneens een Asus RT-N66U die naast AP en switch ook dienst deed als router. Om mijn netwerkaansluitingen door het huis aan te sluiten had ik er ook nog een Netgear managed switch tussen zitten. Het internet komt van een Ziggo Connectbox in bridge-mode.

Het wifi bereik was in onze nieuwbouwwoning niet optimaal, een mooie aanleiding om het hele netwerk eens van een upgrade te voorzien. Hiertoe heb ik de volgende apparatuur aangeschaft:

1x pricewatch: Ubiquiti Unifi Security Gateway (USG)
2x pricewatch: Ubiquiti UniFi 6 Professional
1x pricewatch: Ubiquiti UniFi Switch Lite 16 PoE
2x pricewatch: Ubiquiti UniFi Switch Flex Mini (per stuk)
- De nodige Ubiquiti Ethernet Patch kabels

De UniFi controller draai ik op een Raspberry Pi, waar ik ook mijn home automation op draai.

Nadat ik dit alles in de meterkast had geïnstalleerd, zag dit er als volgt uit:



Zoals jullie zien is het een grote kabelspaghetti, bovendien is de stugge netwerkkabel nu gewoon rechtstreeks op de switch aangesloten. De U6-Pro van beneden is niet zichtbaar op de foto, die hangt buiten de meterkast op de muur erboven (valt net buiten beeld). Ik had besloten het AP niet in de meterkast op te hangen om zo de kwaliteit van het signaal positief te beïnvloeden.
Maargoed mijn IT hart ging van dit aanzien niet bepaald sneller kloppen, tijd voor actie dus.

Eerst heb ik op papier een schets gemaakt van hoe het eindresultaat ongeveer moest worden. Hieruit heb ik een boodschappenlijstje gemaakt om nog wat aanvullende materialen te bestellen. Ik heb de keus gemaakt voor een patchpanel met keystones, mede omdat ik her en der op het internet heb gelezen (ook hier in dit topic volgens mij) dat de contacten op van de LSA strips op de budget patchpanelen niet altijd even geweldig zijn.

Ik ben na een korte zoektocht uitgekomen op het volgende patchpanel;
pricewatch: Delock 43413

Ik heb voor deze gekozen omdat de achterkant (daar waar de kabels afgemonteerd worden niet 'open' is. Ik wilde namelijk het patch panel strak tegen de te installeren kabelgoot plaatsen.

Als keystones heb ik gekozen voor ondestaande:
pricewatch: Delock Keystone Module RJ45 female > LSA Cat.6 UTP black

Ook van Delock, niet omdat ik fan ben van dat merk maar omdat me dat qua compatibiliteit met het patch panel wel handig leek.

Afgelopen week waren alle materialen binnen, gelukkig kon ik zaterdag tijd maken om er mee aan de slag te gaan.

Onderstaand enkele foto's van work in progress:





Ik moet zeggen dat het toch best wel veel werk was, meer als vooraf gedacht. Maar ik ben wel zeer tevreden met het eindresultaat!





Bedankt voor alle inspiratie die ik heb verkregen uit dit topic. Hopelijk kan ik met mijn meterkast ook weer een inspiratie zijn voor anderen!

[ Voor 3% gewijzigd door maussert op 12-01-2022 18:16 ]

[Skynett]

@maussert Mooi resultaat!
De meterkast knapt alleen al van die brede goot echt enorm op! Een (brede) kabelgoot is ook mijn werkwijze bij het netjes afmonteren/opruimen van zo'n installatie. En ook zo veel gaatjes netjes in de goot maken doe ik ook op precies dezelfde manier. Is inderdaad veel werk, maar het resultaat is superstrak!

Als ik nog een suggestie mag doen, plaats dan de Ziggo box op dezelfde muur als de rest van de actieve componenten. Om wat ruimte te maken, zou je het AOP wat kunnen laten zakken. Groene coaxkabel beetje inkorten helpt dan ook nog wat.

[maussert]

Skynett schreef op woensdag 12 januari 2022 @ 16:40:
@maussert Mooi resultaat!
De meterkast knapt alleen al van die brede goot echt enorm op! Een (brede) kabelgoot is ook mijn werkwijze bij het netjes afmonteren/opruimen van zo'n installatie. En ook zo veel gaatjes netjes in de goot maken doe ik ook op precies dezelfde manier. Is inderdaad veel werk, maar het resultaat is superstrak!

Als ik nog een suggestie mag doen, plaats dan de Ziggo box op dezelfde muur als de rest van de actieve componenten. Om wat ruimte te maken, zou je het AOP wat kunnen laten zakken. Groene coaxkabel beetje inkorten helpt dan ook nog wat.

Thanks! Dat is wel een goede tip, scheelt inderdaad alweer een paar kabels die in het zicht lopen. Ik zal er eens naar kijken.

[nero355]

maussert schreef op woensdag 12 januari 2022 @ 16:26:
Ik moet zeggen dat het toch best wel veel werk was, meer als vooraf gedacht.

Maar ik ben wel zeer tevreden met het eindresultaat!

En terecht!

Heel veel mensen beseffen niet hoeveel werk zoiets kan zijn!
Voor je het weet ben je een hele dag eraan kwijt!

Veel plezier ermee!

[Sliderhome]

@maussert


Ziet er allemaal mooi uit.

Gebruik alleen nooit een RJ11 in een RJ45 outlet, deze kan hierdoor defect raken (pen 1,2 en 7,8 krom/plat)

[DutchKel]

Sliderhome schreef op donderdag 13 januari 2022 @ 09:39:
@maussert


Ziet er allemaal mooi uit.

Gebruik alleen nooit een RJ11 in een RJ45 outlet, deze kan hierdoor defect raken (pen 1,2 en 7,8 krom/plat)
[Afbeelding]

Je weet dat RJ45 zo is ontworpen dat je ook RJ11 stekkers erin kunt doen? Dat is bewust gedaan omdat je vroeger ook telefonie met RJ11 via het patchpaneel makkelijk kunt omsteken. Ook in de muur heb je dan de keuze voor telefonie (RJ11) of netwerk (RJ45).

Ik snap dat je deze periode niet meer hebt meegemaakt omdat tegenwoordig alles via voip gaat waardoor het vrijwel alle apparatuur een RJ45 stekker heeft. Dat was vroeger dus niet, ik heb vaak patchkasten gezien waarbij 1 RJ45 stekker naast een RJ11 stekker zat. Dat zat in de muur ook naast elkaar, dan had de ene poort een netwerk verbinding en de andere een telefonie verbinding. Hier werden dus voor beide poorten RJ45 gebruikt zodat het makkelijk te wisselen was.

Ook waren er vroeger een korte periode laptops waarbij voor de 56k modem en 100mbit/s lan verbinding dezelfde aansluiting werden gebruikt (dit werd gedaan omdat het aantal aansluitingen op een laptop beperkt was, er zat namelijk vaak ook 2 seriële en 1 parallelle poort op). Voor de 56k modem was het de bedoeling dat je dan een RJ11 stekker erin steekt.

Als je goed kijkt bij een RJ45 aansluiting dan zie je dat er ook speciaal ruimte is gemaakt zodat een RJ11 stekker ook goed erin klikt (daar is aan de zijkant een verhoging gemaakt zodat je de RJ11 stekker niet schuin erin kunt steken).

[Toppe]

Ik wil even een sloot kabels bij FS.com gaan bestellen maar ik begin nu even te twijfelen tussen 15 of 30 centimeter.

De bedoeling is dat switch en het patch panel boven elkaar komen te hangen eventueel met een blind paneel er tussen. Dan is 15cm toch lang zat?

En is er ergens een standaard die de kleur coderingen bepaald of is het vooral wat je leuk vind?

[ Voor 15% gewijzigd door Toppe op 13-01-2022 11:11 ]

[RobertMe]

Toppe schreef op donderdag 13 januari 2022 @ 11:10:
Ik wil even een sloot kabels bij FS.com gaan bestellen maar ik begin nu even te twijfelen tussen 15 of 30 centimeter.

De bedoeling is dat switch en het patch panel boven elkaar komen te hangen eventueel met een blind paneel er tussen. Dan is 15cm toch lang zat?

En is er ergens een standaard die de kleur coderingen bepaald of is het vooral wat je leuk vind?

Houd er rekening mee dat 15cm niet echt lang is. Ik heb er van 25cm en dat is al "krap". Immers steken de stekkers in zowel de switch als patchpaneel "naar voren", dus moet je al een (ruim) bochtje maken. En als je iets links op de switch insteekt en het moet rechts op het patchpaneel heb je sowieso pech.

[Toppe]

RobertMe schreef op donderdag 13 januari 2022 @ 11:14:
[...]

Houd er rekening mee dat 15cm niet echt lang is. Ik heb er van 25cm en dat is al "krap". Immers steken de stekkers in zowel de switch als patchpaneel "naar voren", dus moet je al een (ruim) bochtje maken. En als je iets links op de switch insteekt en het moet rechts op het patchpaneel heb je sowieso pech.

Hmm, goed, die was ik inderdaad even vergeten. Beter neem ik dan 0.6m kabels en werk ik deze netjes weg achter een paneel oid.

[rens-br]

DutchKel schreef op donderdag 13 januari 2022 @ 10:17:
Je weet dat RJ45 zo is ontworpen dat je ook RJ11 stekkers erin kunt doen? Dat is bewust gedaan omdat je vroeger ook telefonie met RJ11 via het patchpaneel makkelijk kunt omsteken. Ook in de muur heb je dan de keuze voor telefonie (RJ11) of netwerk (RJ45).

Dat heb ik echt nooit geweten nee. Ik heb nu op een aantal plekken mijn RJ45 stekkers omgezet naar RJ11 (o.a. bij mijn slimme meter), maar een RJ11 naar RJ11 kabel had dan dus ook gewoon gewerkt?

[Toppe]

rens-br schreef op donderdag 13 januari 2022 @ 11:24:
[...]


Dat heb ik echt nooit geweten nee. Ik heb nu op een aantal plekken mijn RJ45 stekkers omgezet naar RJ11 (o.a. bij mijn slimme meter), maar een RJ11 naar RJ11 kabel had dan dus ook gewoon gewerkt?

In die slimme meter past toch ook geen RJ45?

[rens-br]

Toppe schreef op donderdag 13 januari 2022 @ 11:28:
[...]


In die slimme meter past toch ook geen RJ45?

Klopt. Ik heb gebruik nu een RJ45 naar RJ11 kabel om via een CAT6 netwerkaansluiting mijn slimme meter te verbinden aan mijn domotica systeem.

Ik had die RJ45 naar RJ11 klaarblijkelijk niet nodig, maar had gewoon direct de slimme meter met RJ11 in de muur aansluiting kunnen stoppen. Weer wat geleerd.

[DutchKel]

rens-br schreef op donderdag 13 januari 2022 @ 11:32:
[...]


Klopt. Ik heb gebruik nu een RJ45 naar RJ11 kabel om via een CAT6 netwerkaansluiting mijn slimme meter te verbinden aan mijn domotica systeem.

Ik had die RJ45 naar RJ11 klaarblijkelijk niet nodig, maar had gewoon direct de slimme meter met RJ11 in de muur aansluiting kunnen stoppen.

Ik heb net bij mijn slimme meter even gekeken (ik gebruik de P1 poort niet) en daar zit mij mij een RJ45 poort op. Dus ik kan daar ook gewoon een RJ11 of RJ45 stekker op zetten. Ik zie wel dat er geen 8 pinnen worden aangesloten maar maximaal 6 (al gok ik dat er maar op 2 pinnen een signaal staat).

[Loekie]

DutchKel schreef op donderdag 13 januari 2022 @ 10:17:
[...]

Je weet dat RJ45 zo is ontworpen dat je ook RJ11 stekkers erin kunt doen? Dat is bewust gedaan omdat je vroeger ook telefonie met RJ11 via het patchpaneel makkelijk kunt omsteken. Ook in de muur heb je dan de keuze voor telefonie (RJ11) of netwerk (RJ45).

Dat ben ik toch niet helemaal met je eens als je de connectors naast elkaar legt, op de buitenste posities van rj45 loopt de gemiddelde stekker van RJ11 hoog door. Nu zal 1 a 2 * insteken geen issue geven, maar een beetje lomper in en uitsteken zal de female connector geen goed doen(bij zwager al eens patches vervangen waar RJ11 in RJ45 gestoken was en bij upgrade naar netwerk 100Mbit sync de max bleek).

Het past, het werkt, maar houd rekening met issues na verloop van tijd en voor gemiddelde tweakers is een RJ45 op een telefoniekabel monteren een eitje.

[DutchKel]

Loekie schreef op donderdag 13 januari 2022 @ 12:05:
[...]

Dat ben ik toch niet helemaal met je eens als je de connectors naast elkaar legt, op de buitenste posities van rj45 loopt de gemiddelde stekker van RJ11 hoog door.

Dit klopt, daar is bij het ontwerp van de RJ45 poort dus rekening mee gehouden (de pinnen zijn niet echt pinnen maar draadjes die omhoog worden gehouden deze kunnen daarom ook zonder schade helemaal plat liggen). Daarom kun je een RJ11 stekker ook prima in een RJ45 poort stoppen.

Maar net als dat je met een RJ45 stekker lomp een RJ45 poort kapot kunt maken (heb ik ook al eens gezien, mensen die niet kijken maar de stekker op "gevoel" erin proberen te doen) kan dat uiteraard ook met een RJ11 stekker.

Ik zou zeggen pak een RJ45 poort en een platte schroevendraaier en kijk wat er gebeurd als je de draadjes naar beneden duwt.
