Het grote topic voor nette lan afwerking deel 4

[Dronium]

Aari schreef op vrijdag 8 oktober 2021 @ 21:46:
Hallo allemaal,

Mede nav alle mooie projecten hier ben ook ik bezig met het netter maken van de meterkast en alle aansluitingen.

Nu vroeg ik mij af wat voor ethernet kabels jullie in de meterkast gebruiken.
Zijn dit doodnormale utp kabels of specifiek afgeschermde kabels vanwege mogelijke straling rondom de groepenkast en dergelijke?

Ben zeer benieuwd naar wat jullie gebruiken en waarom.

Alvast dank voor de reacties.

Met 100% bedoeld @RobbyTown 100% koperen kabels en geen CCA (Copper Clad Aluminium) meuk.

Verder voldoen gewone kabels prima bij een standaard huis. Ik het de genoemde Belden kabel gebruikt en blauwe Draka UC400 Cat.6 U/UTP HD PVC (art. nr 60010361) omdat ik perse 2 kleuren wou . Dat werkt allemaal prima ook als de sauna aan het opwarmen is en er 11+ kW door de elektrakabels getrokken wordt.

[Andrehj]

RobbyTown schreef op vrijdag 8 oktober 2021 @ 22:42:
Om te patchen (van patchpaneel naar switch) sinds kort die van FS.com de hele smalle. Zeer nice (komen hier ook regelmatig voorbij)
https://www.fs.com/de-en/products/71883.html
Zijn ook prima: https://www.fs.com/de-en/products/70619.html

Zij vermelden geen AWG-waarde bij hun kabels. Voor mij reden om daar niet te kopen. Misschien is het wel AWG-30... Of heb jij meer info?

[RobbyTown]

Andrehj schreef op zaterdag 9 oktober 2021 @ 10:32:
[...]

Zij vermelden geen AWG-waarde bij hun kabels. Voor mij reden om daar niet te kopen. Misschien is het wel AWG-30... Of heb jij meer info?

Dan zie je iets anders dan wat ik zie? Staat echt meerdere keren vermeld.

De ultra dunne staat als extra in de spotlight vermeld. voor de rest bij alle 2 in Description



De normale

[ Voor 33% gewijzigd door RobbyTown op 09-10-2021 10:39 ]

[Andrehj]

RobbyTown schreef op zaterdag 9 oktober 2021 @ 10:34:
[...]

Dan zie je iets anders dan wat ik zie?

De ultra dunne
[Afbeelding]
[Afbeelding]

De normale
[Afbeelding]

[Afbeelding]

Ik snap er niks van. Als ik op de link van je normale kabel klik, zie ik dit:

Die slim-line klopt idd wel, daar staat AWG-28 bij. Iets wat ik overigens niet in mijn huis wil hebben, dat is maar 0.08mm², terwijl voor CAT6 normaliter AWG 23 (0.3 mm²) de standaard is.

[RobbyTown]

Andrehj schreef op zaterdag 9 oktober 2021 @ 10:41:
[...]

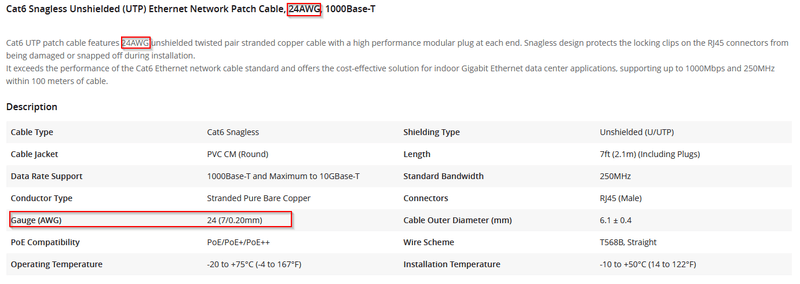

Ik snap er niks van. Als ik op de link van je normale kabel klik, zie ik dit:

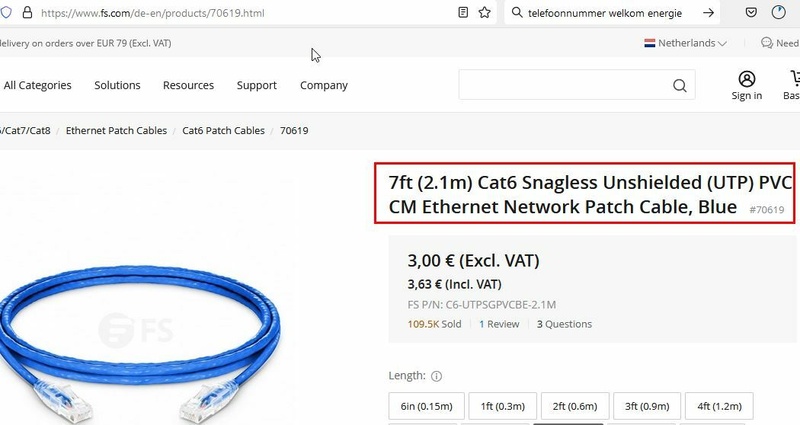

[Afbeelding]
Die slim-line klopt idd wel, daar staat AWG-28 bij. Iets wat ik overigens niet in mijn huis wil hebben, dat is maar 0.08mm², terwijl voor CAT6 normaliter AWG 23 (0.3 mm²) de standaard is.

Klein beetje naar beneden scrollen tabje Description

[Xander]

RobbyTown schreef op vrijdag 8 oktober 2021 @ 22:42:
Om te patchen (van patchpaneel naar switch) sinds kort die van FS.com de hele smalle. Zeer nice (komen hier ook regelmatig voorbij)
https://www.fs.com/de-en/products/71883.html
Zijn ook prima: https://www.fs.com/de-en/products/70619.html

Veel keuze in lengte, dat is prettig. (30cm, 50cm, 60cm, 90cm)

Ik heb zelf simpele CAT6 patchkabels van ACT gebruikt, dan is het 50cm of 100cm. Kom daarmee op sommige plekken net niet lekker uit.

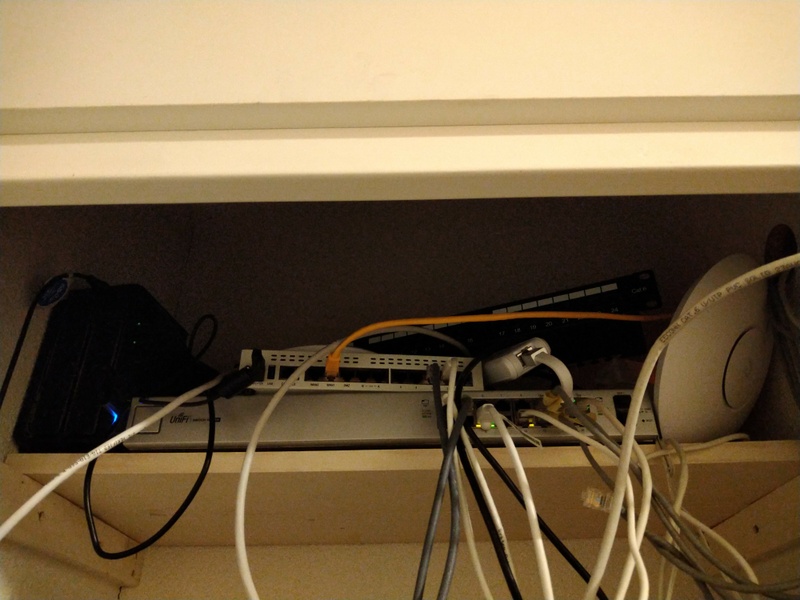

Sinds ik een accesspoint naar een andere ruimte heb verplaatst, doe ik het maar met een lusje in 1 kabel.

Maarja, deze kosten maar de helft en ik vind het niet belangrijk genoeg om alles eruit te trekken en nieuw te kopen.

Ik snap dat ik het ook anders kan patchen op het paneel zodat het in de volgorde waarin ik het aansluit zit, maar dat druist IMO een beetje tegen het idee van een patchpanel in.

[RobbyTown]

Xander schreef op zaterdag 9 oktober 2021 @ 10:50:
[...]


Veel keuze in lengte, dat is prettig. (30cm, 50cm, 60cm, 90cm)

Ik heb zelf simpele CAT6 patchkabels van ACT gebruikt, dan is het 50cm of 100cm. Kom daarmee op sommige plekken net niet lekker uit.

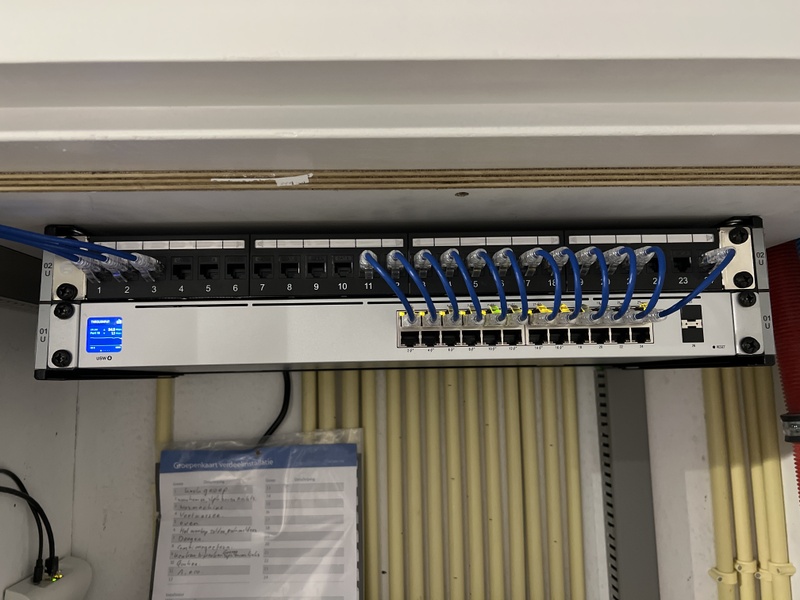

[Afbeelding]
Sinds ik een accesspoint naar een andere ruimte heb verplaatst, doe ik het maar met een lusje in 1 kabel.

Maarja, deze kosten maar de helft en ik vind het niet belangrijk genoeg om alles eruit te trekken en nieuw te kopen.

Ik snap dat ik het ook anders kan patchen op het paneel zodat het in de volgorde waarin ik het aansluit zit, maar dat druist IMO een beetje tegen het idee van een patchpanel in.

Ach ja ik zeg altijd maar de lengtes heb je in 2 maten. Te lang of te kort .

Maar heb die van 0,15 gepakt en upgrade naar 48 poorts switch. Het oog wil ook wat


Bij sommige zaten er van de labels op lekker irritant. Overal er maar af gehaald de sticker/label zat er nog niet zo heel lang op dus ging er makkelijk af. #minder-plastic


Aan het opbouwen.


Aangezien ik nu wel uitgebouwd ben en nog enkele poorten vrij had op patchpaneel 2 heb ik de laatste 6 poorten gebruikt voor interne patchkast. Dus omada controller controller (groene kabel) en router (gele kabel) gaat naar achter en komt er via de voorkant bij patchpaneel uit. Scheelt weer kabels die van de zijkant komen / rangeerpaneel

[ Voor 26% gewijzigd door RobbyTown op 09-10-2021 11:04 ]

[Xander]

RobbyTown schreef op zaterdag 9 oktober 2021 @ 10:55:
Maar heb die van 0,15 gepakt en upgrade naar 48 poorts switch. Het oog wil ook wat

Als je kunt aansluiten direct onder of boven het patchpanel dan kan dat ja.

Maar een patchpanel is volgens mij juist bedoeld om snel verschillende dingen met elkaar te verbinden en aan te kunnen passen. En zo gebruik ik het dan ook graag.

Als jij straks de behoefte voelt om 1 of meerdere outlets in huis te verbinden met een SFP-poort op de switch omdat je een 2,5/5/10Gbps SFP module wilt toepassen, dan moet dat toch gewoon kunnen? Juist om flexibel te blijven gebruik je een patchpanel + patchkabels. Maar ja dan is het natuurlijk niet meer zo netjes als nu.

[chickpoint]

RobbyTown schreef op zaterdag 9 oktober 2021 @ 10:55:
[...]

Ach ja ik zeg altijd maar de lengtes heb je in 2 maten. Te lang of te kort .

Maar heb die van 0,15 gepakt en upgrade naar 48 poorts switch. Het oog wil ook wat
[Afbeelding]

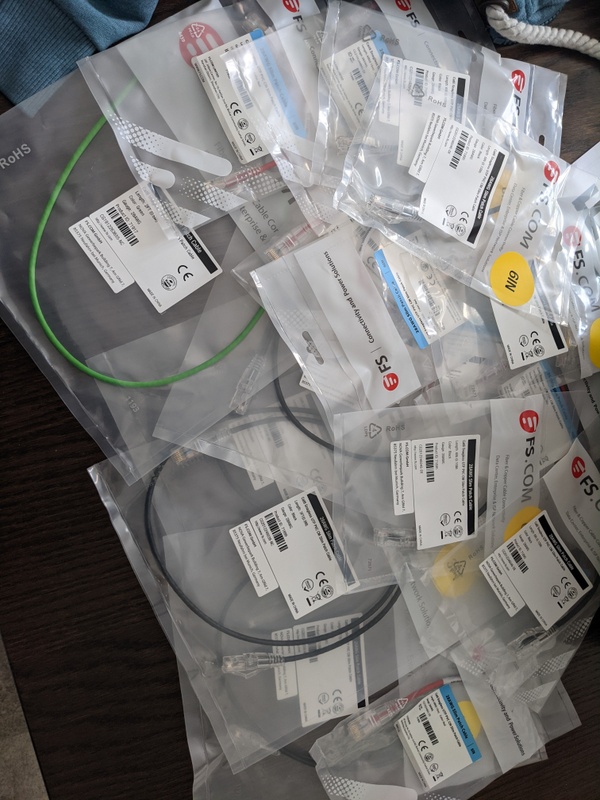

Bij sommige zaten er van de labels op lekker irritant. Overal er maar af gehaald de sticker/label zat er nog niet zo heel lang op dus ging er makkelijk af. #minder-plastic

[Afbeelding]

[Afbeelding]

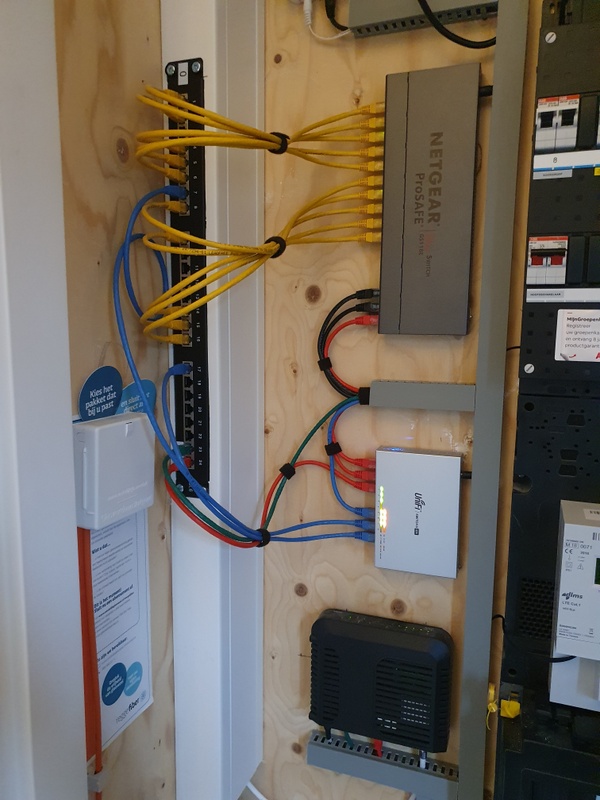

Aan het opbouwen.
[Afbeelding]

Aangezien ik nu wel uitgebouwd ben en nog enkele poorten vrij had op patchpaneel 2 heb ik de laatste 6 poorten gebruikt voor interne patchkast. Dus omada controller controller (groene kabel) en router (gele kabel) gaat naar achter en komt er via de voorkant bij patchpaneel uit. Scheelt weer kabels die van de zijkant komen / rangeerpaneel

Dat zijn wel mooie patchkabeltjes! Denk dat ik die ook maar eens aan moet gaan schaffen

[Toppe]

@RobbyTown waar heb je die vandaan? FS.com?

[Aari]

RobbyTown schreef op vrijdag 8 oktober 2021 @ 22:42:
[...]

In elk geval opletten dat je 100% koper en geen 'rommel'

Ligt eraan welk stuk in de meterkast. Als je die op patchpaneel / outlet bedoeld gebruik ik deze:
BELDEN 7965E Grijs UTP PVC Cat6 U/UTP CPR ECA 305 meter doos

Om te patchen (van patchpaneel naar switch) sinds kort die van FS.com de hele smalle. Zeer nice (komen hier ook regelmatig voorbij)
https://www.fs.com/de-en/products/71883.html
Zijn ook prima: https://www.fs.com/de-en/products/70619.html

100% altijd

Die grijze Belden kabel sinds vandaag ook in gebruik, werkt erg fijn. Voor de runs naar een dubbele wcd heb ik de Belden twin utp gebruik, erg handig moet ik zeggen al is het wel heel erg stug spul.

Die kabeltjes van fs.com zien er zeker goed uit. Gebruik zelf sinds kort de slim versie van Goobay, echt heerlijk die dunne kabeltjes

[Aari]

Dronium schreef op zaterdag 9 oktober 2021 @ 09:50:
[...]


Met 100% bedoeld @RobbyTown 100% koperen kabels en geen CCA (Copper Clad Aluminium) meuk.

Verder voldoen gewone kabels prima bij een standaard huis. Ik het de genoemde Belden kabel gebruikt en blauwe Draka UC400 Cat.6 U/UTP HD PVC (art. nr 60010361) omdat ik perse 2 kleuren wou . Dat werkt allemaal prima ook als de sauna aan het opwarmen is en er 11+ kW door de elektrakabels getrokken wordt.

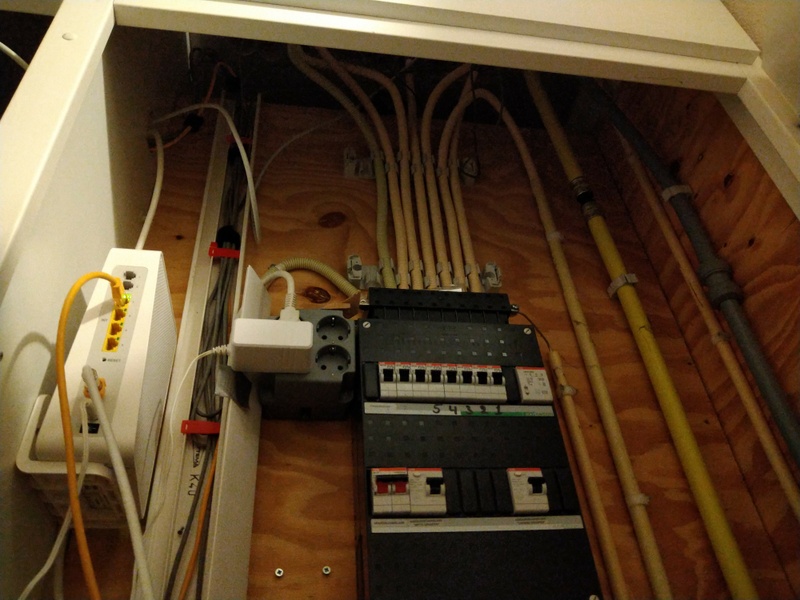

[Afbeelding]

De 100% koper had ik in de gaten en dat koop ik altijd idd

Over eventuele interferentie van straling hoef ik me geen zorgen te maken dus zo te zien, thnx

[RobbyTown]

Toppe schreef op zaterdag 9 oktober 2021 @ 15:15:
@RobbyTown waar heb je die vandaan? FS.com?

Yup het zijn de dunne paar posts terug staan de linkjes . Kleur en lengte keus genoeg.



@chickpoint succes met de labels eraf halen indien ze erop zitten en eraf wilt hebben

[ Voor 51% gewijzigd door RobbyTown op 09-10-2021 19:36 ]

[Tylen]

RobbyTown schreef op zaterdag 9 oktober 2021 @ 19:33:
[...]

Yup het zijn de dunne paar posts terug staan de linkjes . Kleur en lengte keus genoeg.

[Afbeelding]

@chickpoint succes met de labels eraf halen indien ze erop zitten en eraf wilt hebben

Raar die labels. Zitten er bij mij niet op. En ze zijn zo mooi he .

[TF]

Ik ga in mijn nieuwe huis alles netjes afwerken. Ben nu spullen aan het bestellen...

Is een RJ45 stekker voor Cat5/6/6A allemaal hetzelfde of heb ik voor 6A een anders soort stekker nodig? De keystones etc zijn wel speciaal voor cat6a

[martyw]

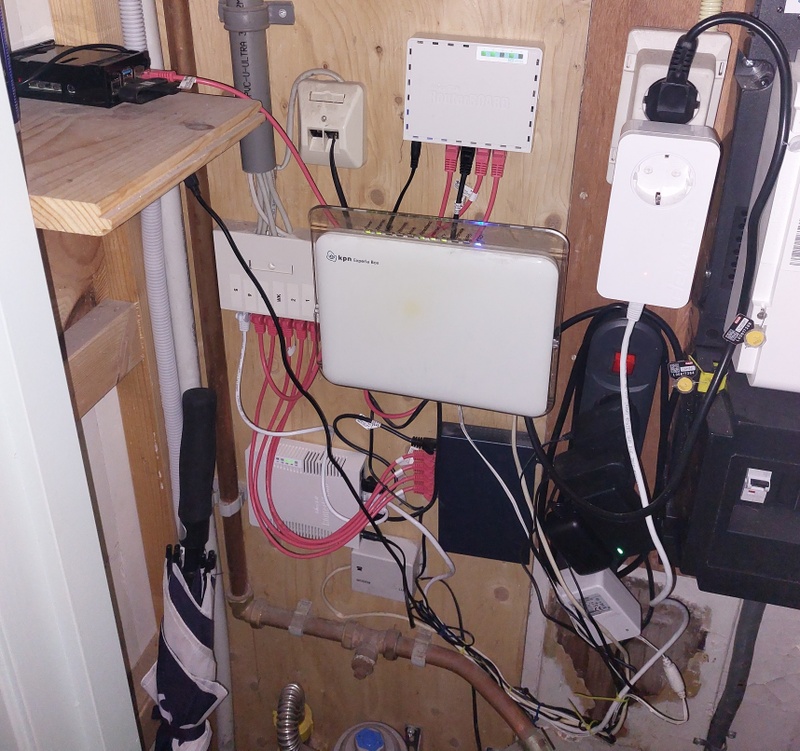

Hier het netwerk in mijn meterkast


Op het plankje staat een Raspberry Pi 4B, die Pihole draait en dus als DNS server dient. Deze zit rechtsreeks op het bovenste kastje, de MikroTik hEX - RB750Gr3 router. Deze zit aangesloten op de Experiabox daaronder, ja ik heb dubbele NAT - verder zit er niets op de ExperiaBox - ik heb geen vaste telefoon, noch KPN TV (de zwarte telefoondraad van de Experiabox die via het telefoon patch kastje de grijze pijp in verdwijnt komt uit op een ongebruikt telefoon stopcontact in mijn kantoorkamer). Ook de wifi op dat ding staat uit.

De witte kast onder de Experiabox is een MikroTik RB260GS managed switch. Ik heb twee VLAN's geconfigureerd, de zwarte kabel tussen de router en switch is de trunk. De witte kabel van de switch naar het patch panel komt uit in mijn kantoorruimte - dat is het afgeschermde VLAN. In de kantoorkamer staat een switch van de Action (TP-Link LS1005G) waarop mijn werk PC en een andere Raspberry Pi die als file server en printer server dient zijn aangeloten.

De Mikrotik switch zit aangesloten op een TP-Link TL-SG108 switch - die het entertainment deel van het huis voorziet - de roze patch kabels gelabeld 1, 2, 3 + WK op het patch panel. Op de eerste verdieping zit daar onder andere een TP-Link Archer C6 aangesloten als access point om mijn huis van Wifi te voorzien.
De kabel in poort 4 van het patch panel zit rechtstreeks op de Mikrotik router, deze gebruik ik als ik in de kantoorkamer de web interface van de router wil benaderen.

En dan is er nog de Devolo dLAN 1200+ voor de internet verbinding op zolder, deze zit op het kantoor VLAN. Helaas hebben we bij de verbouwing van dit oude huis vijftien jaar geleden te weinig vaste kabels aangelegd...

[ Voor 16% gewijzigd door martyw op 09-10-2021 22:55 ]

[RobbyTown]

Tylen schreef op zaterdag 9 oktober 2021 @ 20:09:
[...]


Raar die labels. Zitten er bij mij niet op. En ze zijn zo mooi he .

[Afbeelding]

Klopt (bij mij ook niet meer ). Had namelijk bij de ene kleur en lengte wel en de andere niet (wel en niet dat ziet er niet uit). Maar dat is volgens mij ook nieuw en ergens in die reviews of Q&A zie je dat ook als klacht voorbij komen dat het maar irritant is. Voor de kabels die na zijn gestuurd (die dus in Duitsland niet in stock waren) hadden labels erop. Zeker bij de blauwe ging het er zo af. Bij rood zat het er langer op daar ging het wat moeilijk eraf en had meer lijm rest.

Dacht eerst nummer erop stond artikel nummer was voor de kabel maar geloof het is niet maar die labels op de kabel zijn serienummer aangezien elk label een unieke serienummer had.

[ Voor 8% gewijzigd door RobbyTown op 09-10-2021 22:26 ]

[noostenb]

RobbyTown schreef op zaterdag 9 oktober 2021 @ 22:21:
[...]
aangezien elk label een unieke serienummer

Dit klinkt alsof iedere kabel die men verkoopt uniek traceerbaar zou moeten zijn. Dat komt alleen voor bij gecertificeerde kabels. Zat er ook iets van een testrapport bij?

[Cave_Boy]

Beunhaas91 schreef op dinsdag 28 september 2021 @ 15:15:

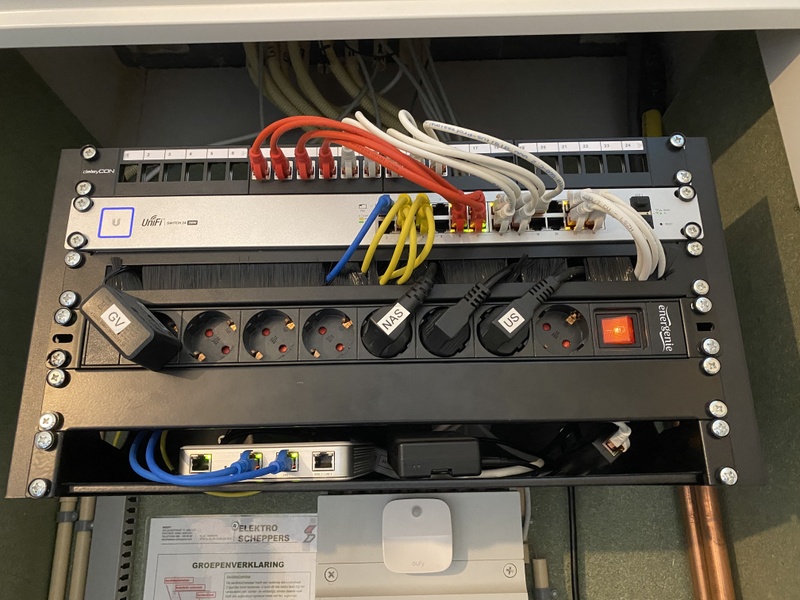

Afgelopen weekend maar eens mijn 19" apparatuur (wat los achter een kast lag/stond) vervangen door een 10" patchkast met inhoud. We zien op de eerste twee foto's een mooie, opgeruimde kast (past allemaal maar nét) en op de laatste foto zien we dat ook de bekabeling even in orde gemaakt is onder de patchkast. Wat zien we in de kast? Allereerst 4x stopcontact, een cat 6 patchpaneel, een blindplaat met kabeldoorvoer, een UniFi Switch Lite 16 PoE en een Synology DS220+ met 2x14TB. Kunnen we weer even vooruit!

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik heb dezelfde kast. De stroomvoorziening heb ik echter achter in de kast gehangen/ vastgezet. Dan verloor ik geen ruimte (1U) aan de voorkant. Heb hem zelf op de grond gezet. Mooi lekker kastje dat overal wel voldoende ruimte heeft. (heb zelf de 15U versie).

Heb zelf een 16 poort switch. Eigenlijk wil ik 16 poort managed of als het even kan 20+ poort. Maar die is jammer genoeg voor dit formaat (10 inch) niet te vinden. (al helemaal niet voor schappelijke prijs).

[RobbyTown]

noostenb schreef op zondag 10 oktober 2021 @ 08:10:
[...]


Dit klinkt alsof iedere kabel die men verkoopt uniek traceerbaar zou moeten zijn. Dat komt alleen voor bij gecertificeerde kabels. Zat er ook iets van een testrapport bij?

Nee zat er niet bij. Maar dat doen ze wel. Dus zou kunnen
https://www.fs.com/de-en/company/quality_control.html

Verder nog 2 redenen waaraan ik dacht.
Verder wat ik mij kan indenken misschien garantie ding nu kun je wel meten hoe oud die kabel is omdat die nu te traceren is. Al is het die paar euro niet echt rendabel.

Of nog 3de dat bij een wet de boel te herleiden moet zijn wanneer wat verkocht is.

[ Voor 16% gewijzigd door RobbyTown op 10-10-2021 08:41 ]

[Dronium]

noostenb schreef op zondag 10 oktober 2021 @ 08:10:
[...]
Dit klinkt alsof iedere kabel die men verkoopt uniek traceerbaar zou moeten zijn. Dat komt alleen voor bij gecertificeerde kabels. Zat er ook iets van een testrapport bij?

offtopic:
Bij een vorige werkgever worden, op een van de locaties, kabels voor de luchtvaart gemaakt.

• Ieder kabeltje apart doormeten en registreren
• Meet rapporten minstens 30 jaar lang kunnen opleveren
• Maar ook personeelsadministratie en uren registratie 30 jaar bewaren.

Dus de oude meetinstallatie (toen al een jaar of 5 eerder vervangen) moest nog 25 jaar blijven staan en werken!

[Beunhaas91]

Cave_Boy schreef op zondag 10 oktober 2021 @ 08:19:
[...]


Ik heb dezelfde kast. De stroomvoorziening heb ik echter achter in de kast gehangen/ vastgezet. Dan verloor ik geen ruimte (1U) aan de voorkant. Heb hem zelf op de grond gezet. Mooi lekker kastje dat overal wel voldoende ruimte heeft. (heb zelf de 15U versie).

Heb zelf een 16 poort switch. Eigenlijk wil ik 16 poort managed of als het even kan 20+ poort. Maar die is jammer genoeg voor dit formaat (10 inch) niet te vinden. (al helemaal niet voor schappelijke prijs).

Ja, ik heb met 9U meer dan genoeg ruimte, vandaar dat het aan de voorkant zit. Vind ik ook wat handiger voor wanneer ik iets van de stroom moet halen.

De UniFi switch is managed en biedt PoE, er zijn brackets zodat het past in een 10 inch kast. Dat wil ik in de toekomst nog aanpassen, maar voor nu voldoet het legbord ook.

[Tortelli]

Door de installateur 3 dubbele netwerkpunten laten plaatsen op zolder. Uiteindelijk de zolder wat anders ingericht dan we initieel van plan waren waardoor beide punten in ons kantoor verkeerd uitkomen . Gelukkig een van de weinige echte blunders .

Kortom dacht handig eea achter de koof weg te werken, probleem is alleen dat ik op zolder juist 2x10Gbit wil hebben. Krijg eea probleemloos werkende op Gbit, 10Gbit wil echter niet... verbinding blijft eruit vliegen (ook op 5Gbit overigen).


Kortom maar 2 gemaakte CAT6a kabels gekocht, dan maar een wat groter gat boren als ik eaa binnen heb .

RobbyTown schreef op zaterdag 9 oktober 2021 @ 10:55:
[...]

Aan het opbouwen.
[Afbeelding]

48 poort switch is wel een stuk praktischer met patchen! Ik zit zelf met 2 patchpanels waarbij ik alleen het rechter gedeelte van gebruik zodat ik (zoveel mogelijk) met de korte Ubiquite kabels kan werken.

2e patchpanel aan de linker kant is alles wat naar buiten gaan. Heb er net 2 uit getrokken omdat ik beide PoE apparaten voorlopig toch niet nodig heb.

Kan qua kabelrouting eea nog wel een keer verbeteren maar ben te lui geweest om de patchpoorten werkelijk om te steken zodat apparaten die PoE nodig hebben ook werkelijk bij het juiste deel van de switch zitten.

[ Voor 37% gewijzigd door Tortelli op 10-10-2021 17:52 ]

[Tomovich]

Hallo

Wij zijn momenteel aan het bouwen en ik laat alle utp-kabels op dezelfde plaats toekomen waar ik een kleine serverkast wil plaatsen de switch en andere in te hangen. Deze komt boven.
Beneden komt de kabel vanaf straat bij ons binnen onder de trap waar ook de modem van de provider komt en vanaf hier ga ik dan met een utp-kabel naar de serverkast boven.

Mijn vraag is, is het voldoende om met één enkele kabel van modem naar serverkast te gaan. Deze zal niet "vollopen"?
Een andere vraag is hoe werk je de utp-kabels in de muur af (zitten in preflex)? Ik heb een sleuf geslepen om ze op hoogte van de kast te brengen maar hoe kan je dit mooi afwerken?

Alvast bedankt!

[Toppe]

Tomovich schreef op woensdag 13 oktober 2021 @ 11:58:

Mijn vraag is, is het voldoende om met één enkele kabel van modem naar serverkast te gaan. Deze zal niet "vollopen"?

Nee, zeker niet genoeg. Ik heb er 4 en twijfel nu nog wel eens of dat voldoende is.

Better safe than sorry!

[sunnybird]

Waarom zou je er 4 dof meer laten lopen. Je kunt toch met VLAN‘s gaan werken of zie ik dat verkeerd?

[Skynett]

Tomovich schreef op woensdag 13 oktober 2021 @ 11:58:
Mijn vraag is, is het voldoende om met één enkele kabel van modem naar serverkast te gaan. Deze zal niet "vollopen"?

Zo'n verbinding valt bij mij onder het kopje duurzame infrastructuur. Trek er minimaal 2, liefst 4 of zo. En zorg voor extra loze buizen, wie weet wil je over 10 jaar wel een kabel trekken die nu nog helemaal niet gemeengoed is. Denk aan glasvezel.

Tomovich schreef op woensdag 13 oktober 2021 @ 11:58:
Een andere vraag is hoe werk je de utp-kabels in de muur af (zitten in preflex)? Ik heb een sleuf geslepen om ze op hoogte van de kast te brengen maar hoe kan je dit mooi afwerken?

Die werk je in een technische ruimte niet "in de muur af" maar gewoon een paar meter kabel laten hangen zodat je ze op een patchpaneel(tje) kan (laten) afwerken. Wil je ze op een wandcontactdoos zoals in andere kamers van het huis, dan kan dat altijd nog, maar neem dan een opbouwdoos ipv een inbouwdoos.

[Toppe]

sunnybird schreef op woensdag 13 oktober 2021 @ 12:33:
Waarom zou je er 4 dof meer laten lopen. Je kunt toch met VLAN‘s gaan werken of zie ik dat verkeerd?

Meerdere VLAN’s over één kabel met PoE zonder extra apparatuur?

Kabel die een keer kapot gaat, toekomstige uitbereidingen?

[lowfi]

lowfi schreef op woensdag 22 september 2021 @ 20:55:
Heeft met hier nog tips voor 24p cat 6(a) patch paneel? Ik hen nu problemen met een deleycon. Soms valt een connectie weg of beetje wiebelen van patch kavel zorgt ook dat verbinding weg valt.

Ik heb deze: deleyCON CAT 6 Patch Panel Distribution Panel 24-Port - Desktop 19 Inch Rackmount Server Mount - RJ45 - Shielded - TIA568A TIA568B Black https://www.amazon.nl/dp/...lt_i_64G2TZ8AKV1CAF1PR1TW

En de 1 ster reviews laten zien waar ik ook mee te maken heb. Nu zijn er allemaal van dit soort oem panelen op de markt dus deze vermijd ik liever.

Anyway. Tips iemand?

Mocht iemand het interessant vinden....

Ik ben naar keystones gegaan (sftp metaal) en ben nu van al het gezeik af! Zou het nu nooit meer anders doen. Qua kosten is het vergelijkbaar maar veel flexibeler.

pic:

[Annuk]

Tomovich schreef op woensdag 13 oktober 2021 @ 11:58:
Hallo

Wij zijn momenteel aan het bouwen en ik laat alle utp-kabels op dezelfde plaats toekomen waar ik een kleine serverkast wil plaatsen de switch en andere in te hangen. Deze komt boven.
Beneden komt de kabel vanaf straat bij ons binnen onder de trap waar ook de modem van de provider komt en vanaf hier ga ik dan met een utp-kabel naar de serverkast boven.

Mijn vraag is, is het voldoende om met één enkele kabel van modem naar serverkast te gaan. Deze zal niet "vollopen"?
Een andere vraag is hoe werk je de utp-kabels in de muur af (zitten in preflex)? Ik heb een sleuf geslepen om ze op hoogte van de kast te brengen maar hoe kan je dit mooi afwerken?

Alvast bedankt!

Persoonlijk (en zoals anderen ook al zeggen) altijd met 2 of een meervoud hiervan.
Je weet nooit wat de toekomst brengt, en zou ook proberen (als je nog bezig bent) tenminste 2x een 19mm buis (of slagje groter) vanuit je trapkast naar je technische ruimte laten lopen, wie weet wil je straks een glasvezel kabel die kant op trekken, kant en klaar zijn ze niet heel duur, maar dan moet je ze wel door je buizen kunnen krijgen.

Kwa afwerking in je trapkast zou ik de UTP-kabels afwerken in 1 of 2 opbouwdoosjes (afhankelijk van hoeveelheid kabels die je gaat gebruiken), als je >5 kabels zou ik opteren voor een klein desktop patchpaneeltje.

In je serverkast een gewoon 19 inch (keystone)patchpaneel en in de vertrekken waar je de kabels in doos uit laat komen netjes met inbouwdozen werken die passen bij de rest van je schakelmateriaal.

[Shinji]

Nou, ik heb eindelijk een klein beginnetje gemaakt aan het netjes maken van de meterkast / server 'ruimte'.

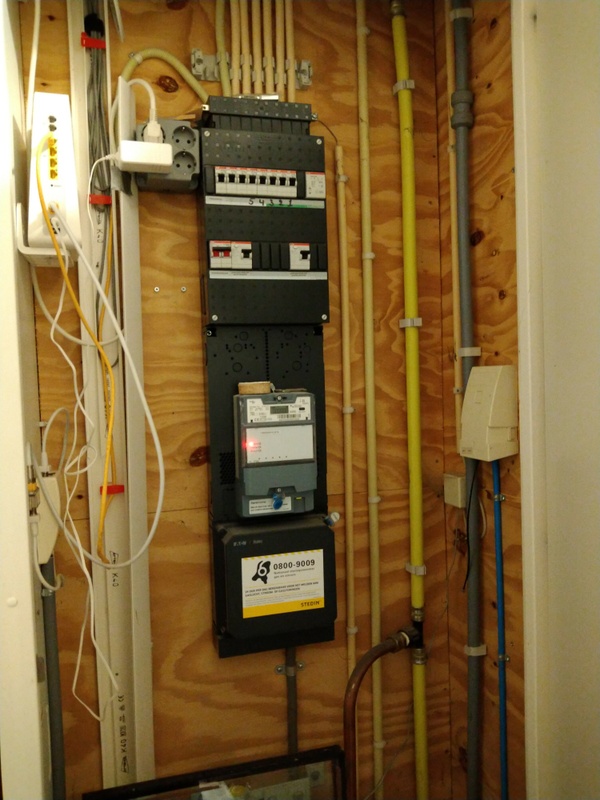

Ik heb twee kasten, een meterkast en daarnaast een zelfde kast met kapstok. Boven de kapstok wil ik een rack hangen voor een patch paneel, switch, stroomvoorziening en fortigate.









Wat je momenteel ziet is in de meterkast de Ziggo ConnectBox. Deze blijft hier lekker hangen.

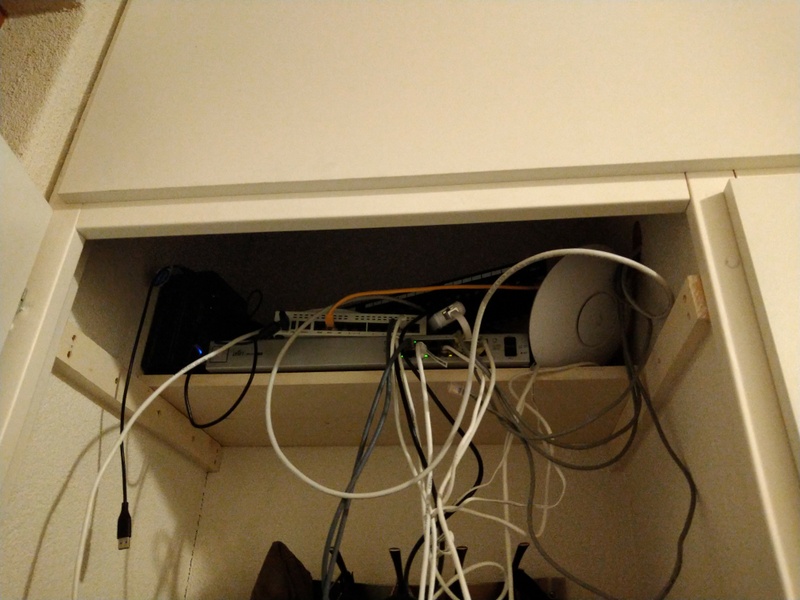

Boven de kapstok staat nu:
- Ubiqiti USW16-150W
- Synology DS716+
- Cloud Key (gen1)
- Hue Bridge
- Fortigate 61F
- twee AP's (ub ac lite en pro) waarvan 1 aangesloten.
- 24 poorts patchpaneel

De NAS wil ik naar de meterkast verplaatsen op een plankje en hetzelde geldt voor de Hue bridge.
De Cloud Key gaat er uit (wordt een VM).

Helaas is de Rackmount.it voor dit model Fortigate momenteel niet leverbaar maar die wil ik op termijn erbij nemen.

Vandaag de eerste aansluiting gedaan op het patchpaneel. De coax naar de tv er uit gehaald en vervangen door een CAT6 kabel.

[Tomovich]

Bedankt voor de hulp.
Ik zal inderdaad nog een tweede UTP bijtrekken en twee lege buizen met trekkabel voorzien voor de toekomst.
Sluit ik dan best ook beide UTP aan om het verkeer over beide te verdelen of is dit niet nodig?

[Hipska]

Kan je doen, maar hoeft niet. Je hebt waarschijnlijk geen 2Gbit of 20Gbit internet lijn? Daarnaast moet aan beide kanten een toestel staan die link aggregation kan.

[Kasper1985]

Ik ben nog steeds druk bezig in het nieuwe huis. Al het schakel materiaal is besteld van Gira 55/E2.

Laatste stukje van de puzzel is voor audio waar ik niet helemaal uit kom. Er zit ook speaker kabel in de muur in buizen die netjes uitkomt in een inbouwdoos. Nou dacht ik hiervoor aan keystones. Kwam bijvoorbeeld deze tegen:

https://www.onlinekabelsh...luidsprekerkabel-rood-wit

Alleen kom ik dan qua maat niet helemaal uit. Dit zijn de draagringen voor keystones van Gira:

https://katalog.gira.de/en/datenblatt.html?id=634783

Alternatief is dit:

https://www.goedkopermetschakelmateriaal.nl/gira-009100.html

Waar dan nog dit bovenop komt:

https://www.goedkopermetschakelmateriaal.nl/gira-087003.html

Mijn voorkeur zou zijn keystones. Die datakappen zien er nogal groot uit maar vind ik lastig in te schatten.

Iemand ervaring met speaker kabels wegwerk en afwerken op deze manier?

[DenBeke]

Vraagje over keystone / inbouwdozen:
Als je inbouwdozen van Niko koopt waar Cat5e keystone jacks inzitten, kan je die dan later eenvoudigweg vervangen door keystone jacks van een ander merk? Zijn daar standaardmaten in waar je op moet letten?

[Dyckie]

DenBeke schreef op zaterdag 16 oktober 2021 @ 12:17:
Vraagje over keystone / inbouwdozen:
Als je inbouwdozen van Niko koopt waar Cat5e keystone jacks inzitten, kan je die dan later eenvoudigweg vervangen door keystone jacks van een ander merk? Zijn daar standaardmaten in waar je op moet letten?

Ja Niko heeft verschillende passtukken die je kunt vervangen.

https://www.niko.eu/nl-be...cb-55e7-85af-b7ef8958f038

[DenBeke]

Dyckie schreef op zaterdag 16 oktober 2021 @ 12:27:
[...]


Ja Niko heeft verschillende passtukken die je kunt vervangen.

https://www.niko.eu/nl-be...cb-55e7-85af-b7ef8958f038

Dus als ik degelijke keystones wil gebruiken in combinatie met Niko afdekplaatjes en inbouwdozen moet ik geen volledige netwerk inbouwdozen kopen maar met die passtukken werken?

[sypie]

lowfi schreef op woensdag 13 oktober 2021 @ 14:19:
[...]
Ik ben naar keystones gegaan (sftp metaal) en ben nu van al het gezeik af!

Hier ook keystones maar dan wel uitsluitend de variant zonder LSA of toolless. Dus aan beide kanten zo een ethernetkabeltje er in prikken en klaar. Zo flexibel als het maar kan. Binnenkort nog eens de boel ombouwen zodat de bekabeling in de kast (korte kabeltjes...) wat logischer is. En er moeten nog wat blindplaten bij die netjes in UBNT zilver worden gespoten.

[Tomovich]

Hipska schreef op vrijdag 15 oktober 2021 @ 10:32:
Kan je doen, maar hoeft niet. Je hebt waarschijnlijk geen 2Gbit of 20Gbit internet lijn? Daarnaast moet aan beide kanten een toestel staan die link aggregation kan.

Ik heb idd geen gigabit. Zal de tweede dan als reserve houden.

[DutchKel]

Tomovich schreef op zaterdag 16 oktober 2021 @ 17:57:
[...]


Ik heb idd geen gigabit. Zal de tweede dan als reserve houden.

Als je via ubiquiti apparatuur werkt met beneden een unifi dream machine pro dan raad ik aan om een glasvezelkabel te trekken.

Mocht je in de nabije toekomst camera’s gaan gebruiken dan heb je nog genoeg bandbreedte over op de lijn.

Aangezien de beelden op de UDMP worden opgeslagen, gaan die ook over dezelfde lijn.

Glasvezel is 10gbit/s op SPF+.

[Shinji]

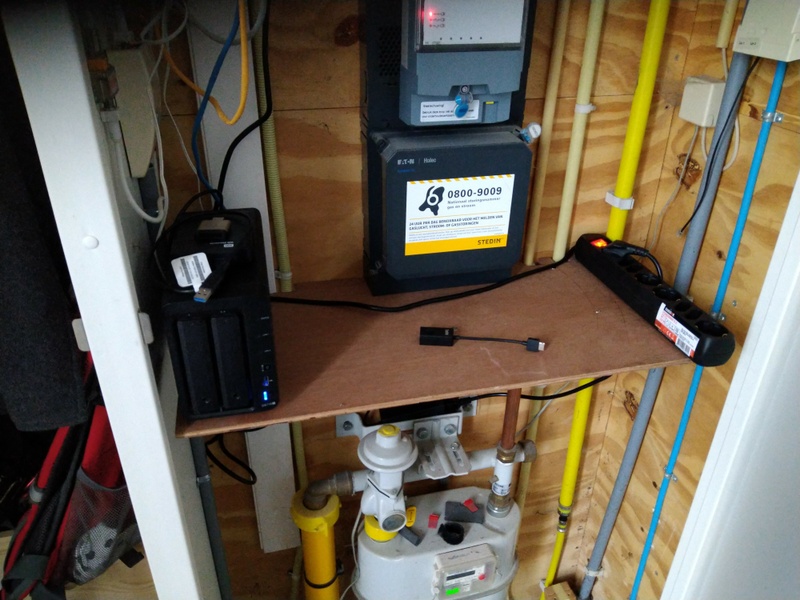

Plank is gemaakt, nu US-8-60W plus NUC van zolder naar plank verplaatsen

[TF]

lowfi schreef op woensdag 13 oktober 2021 @ 14:19:
[...]


Mocht iemand het interessant vinden....

Ik ben naar keystones gegaan (sftp metaal) en ben nu van al het gezeik af! Zou het nu nooit meer anders doen. Qua kosten is het vergelijkbaar maar veel flexibeler.

pic:

[Afbeelding]

Erg netjes! Wat voor frame gebruik je om dit in op te hangen? Lijkt namelijk sterk op hoe ik het in mijn hoofd heb zitten voor mijn nieuwe huis

edit:
Is het zoals dit:
https://www.bol.com/nl/nl...2I3AAtEAQYAiABEgIA6vD_BwE

[ Voor 16% gewijzigd door TF op 18-10-2021 13:50 ]

[lowfi]

TF schreef op maandag 18 oktober 2021 @ 13:49:
[...]

Erg netjes! Wat voor frame gebruik je om dit in op te hangen? Lijkt namelijk sterk op hoe ik het in mijn hoofd heb zitten voor mijn nieuwe huis

edit:
Is het zoals dit:
https://www.bol.com/nl/nl...2I3AAtEAQYAiABEgIA6vD_BwE

Ik heb hem bij netwerk producten.com besteld:

19 inch patch muurbeugel 6U 19 inch

Art no. 630845 (Bestaat niet meer?)

40 euro ex btw

Maar volgens mij kan je hier niet zoveel fout aan doen. Dacht dat die van mij dieper was ivm us 250watt. Nieuwe switches van unifi zijn wat minder diep?

[thomasv]

Shinji schreef op zondag 17 oktober 2021 @ 11:21:
[Afbeelding]

Plank is gemaakt, nu US-8-60W plus NUC van zolder naar plank verplaatsen

Ik had ook een plank gemaakt in de meterkast, redelijk netjes naar eigen mening. Maar ik merkte dat de vibraties van de NAS (of de fans in de nas) iets te veel resoneerden samen met de plank en daardoor een storend gebrom tot aan de woonkamer stuurden.

Zelf nog geen last van?

[Shinji]

thomasv schreef op maandag 18 oktober 2021 @ 16:21:
[...]


Ik had ook een plank gemaakt in de meterkast, redelijk netjes naar eigen mening. Maar ik merkte dat de vibraties van de NAS (of de fans in de nas) iets te veel resoneerden samen met de plank en daardoor een storend gebrom tot aan de woonkamer stuurden.

Zelf nog geen last van?

Tot nu toe niet, maar de US-16-150W maakt sowieso best veel lawaai, dus we zijn wel wat gewend

Immiddels staat de NUC en de US-8 er ook. Ik twijfel nog of ik die laatste tegen de muur ga schroeven. En ik moet nog wat bedenken wat ik met alle adapterblokken wil. Ik dacht misschien sleuven maken in het plankje zodat ik ze daar met klitteband aan de onderkant op vast kan maken.

[Skynett]

Shinji schreef op maandag 18 oktober 2021 @ 16:23:
[...]
Immiddels staat de NUC en de US-8 er ook. Ik twijfel nog of ik die laatste tegen de muur ga schroeven. En ik moet nog wat bedenken wat ik met alle adapterblokken wil. Ik dacht misschien sleuven maken in het plankje zodat ik ze daar met klitteband aan de onderkant op vast kan maken.

Veel te moeilijk. Links en rechts naast de losse adapter een lange schroef een klein stukje in het hout draaien, zodat de schroeven een klein beetje langer zijn dan de adapter, en dan een ty-wrap om de twee schroeven heen om hem op te sluiten.

[Shinji]

Shinji schreef op maandag 18 oktober 2021 @ 16:23:
[...]


Tot nu toe niet, maar de US-16-150W maakt sowieso best veel lawaai, dus we zijn wel wat gewend

Immiddels staat de NUC en de US-8 er ook. Ik twijfel nog of ik die laatste tegen de muur ga schroeven. En ik moet nog wat bedenken wat ik met alle adapterblokken wil. Ik dacht misschien sleuven maken in het plankje zodat ik ze daar met klitteband aan de onderkant op vast kan maken.

Ik heb volgens mij relatief weinig ruimte op de achterwand. Dus dan kan ik ze niet netjes bij elkaar doen.

Als alles er ligt maar even passen en meten.

[Totaalgeflipt]

Shinji schreef op maandag 18 oktober 2021 @ 16:23:
[...]


Tot nu toe niet, maar de US-16-150W maakt sowieso best veel lawaai, dus we zijn wel wat gewend

Immiddels staat de NUC en de US-8 er ook. Ik twijfel nog of ik die laatste tegen de muur ga schroeven. En ik moet nog wat bedenken wat ik met alle adapterblokken wil. Ik dacht misschien sleuven maken in het plankje zodat ik ze daar met klitteband aan de onderkant op vast kan maken.

Ik gebruik dit altijd om die adapters vast te zetten

https://www.conrad.nl/p/m...-x-075-mm-gat-5-mm-613557

[Skynett]

Klitteband met een paar nietjes in het hout vastzetten kan natuurlijk ook.

[nero355]

Shinji schreef op maandag 18 oktober 2021 @ 16:23:
Tot nu toe niet, maar de US-16-150W maakt sowieso best veel lawaai, dus we zijn wel wat gewend

Ligt er natuurlijk aan wat je erop aansluit : Ik hoor die van mij niet, ondanks de 6 PoE apparaten, waarbij er 3 PoE apparaten achter de eerste 3 PoE+ apparaten zitten, want In Wall modellen

Immiddels staat de NUC en de US-8 er ook. Ik twijfel nog of ik die laatste tegen de muur ga schroeven.

Gewoon doen!

En ik moet nog wat bedenken wat ik met alle adapterblokken wil.

Totaalgeflipt schreef op maandag 18 oktober 2021 @ 19:06:
Ik gebruik dit altijd om die adapters vast te zetten

https://www.conrad.nl/p/m...-x-075-mm-gat-5-mm-613557

Skynett schreef op maandag 18 oktober 2021 @ 19:27:
Klitteband met een paar nietjes in het hout vastzetten kan natuurlijk ook.

Ik heb die van mij aan de muur gehangen met een soort 45 graden hoek/steunblokken die de adapter als het ware samenknijpen vanaf de onderkant en bovenkant

Zit me nu echter suf te zoeken naar zo'n ding op de website van de Gamma zonder succes...

[sypie]

Shinji schreef op maandag 18 oktober 2021 @ 16:23:
Tot nu toe niet, maar de US-16-150W maakt sowieso best veel lawaai, dus we zijn wel wat gewend

Ach, even een kleine modificatie uitvoeren en die wordt ook lekker stil: https://community.ui.com/...a2-4352-923f-0839b4979e3a

Zelf heb ik de USG Pro stiller gemaakt met Noctua ventilatoren. Mijn 19" kastje hangt in het trapgat naar de zolder, daar wil ik niet wakker van liggen of door gehouden worden.

[Shinji]

Ik baal momenteel wel even, dacht dat de rookmelders aparte bekabeling was. Heb draadloze brandmelders dus dacht, ik ros dat er uit en trek UTP voor mijn APs. Maar blijkbaar is het gewoon regulier 230V op één groep met de lampen in de gang, wc, gang boven en zolder en CV.

Dus dat gaat een lastige (zoniet onmogelijke missie worden).

[Miepermans]

Shinji schreef op dinsdag 19 oktober 2021 @ 18:15:
Ik baal momenteel wel even, dacht dat de rookmelders aparte bekabeling was. Heb draadloze brandmelders dus dacht, ik ros dat er uit en trek UTP voor mijn APs. Maar blijkbaar is het gewoon regulier 230V op één groep met de lampen in de gang, wc, gang boven en zolder en CV.

Dus dat gaat een lastige (zoniet onmogelijke missie worden).

Sowieso is het lastig om in een bestaande bouw utp te trekken naar plafondaansluitingen. Die dingen worden nooit daar afgemonteerd waar jij ze nodig hebt. Voor het volgende huis ga ik daar ook NOG meer pvc voor laten trekken .

[Shinji]

Miepermans schreef op woensdag 20 oktober 2021 @ 11:59:
[...]


Sowieso is het lastig om in een bestaande bouw utp te trekken naar plafondaansluitingen. Die dingen worden nooit daar afgemonteerd waar jij ze nodig hebt. Voor het volgende huis ga ik daar ook NOG meer pvc voor laten trekken .

Er zitten er wel redelijk centraal in het huis. Mijn idee was één die net in de woonkamer is en dan op de overloop 1e en 2e verdieping. Dan heb je het huis wel redelijk gedekt. Dat kan ik doen, maar dan heb ik geen lampjes meer daar naast Misschien dat ze nog AP's uitbrengen als plafonnieres met verlichting. Zou wel mooi zijn

[ocf81]

Wat is tegenwoordig de staat van kennis bij installatiebedrijven als het gaat om het installeren van glas? Kan je dat tegenwoordig uitbesteden aan een installateur of is dat nog steeds voornamelijk een hobbyproject?

[ Voor 5% gewijzigd door ocf81 op 20-10-2021 12:31 ]

[vincedd]

ocf81 schreef op woensdag 20 oktober 2021 @ 12:30:
Wat is tegenwoordig de staat van kennis bij installatiebedrijven als het gaat om het installeren van glas? Kan je dat tegenwoordig uitbesteden aan een installateur of is dat nog steeds voornamelijk een hobbyproject?

Een hoop installateurs besteden dat ook uit aan glasvezel las bedrijven. De kennis zou er wel zijn bij wat bedrijven, maar de apparatuur om glas te lassen en te meten is gewoon te duur voor 1 of 2 projecten per jaar.
Bij ons in het Datacenter worden ook onderaannemers ingehuurd voor dit soort werkzaamheden.

[ Voor 4% gewijzigd door vincedd op 20-10-2021 13:20 ]

[ocf81]

vincedd schreef op woensdag 20 oktober 2021 @ 13:17:
[...]


Een hoop installateurs besteden dat ook uit aan glasvezel las bedrijven. De kennis zou er wel zijn bij wat bedrijven, maar de apparatuur om glas te lassen en te meten is gewoon te duur voor 1 of 2 projecten per jaar.
Bij ons in het Datacenter worden ook onderaannemers ingehuurd voor dit soort werkzaamheden.

Als ik naar dit soort zaken zoek, dan worden de resultaten verstoord als ik termen als 'thuis' of 'in huis' toevoeg, maar verder zie ik vooral resultaten van bedrijven die de zakelijke markt bedienen. Dit maakt het heel lastig om uit te vinden hoe je hier überhaupt mee begint. Goed om te weten dat dit wordt uitbesteed, maar hoe kom ik aan een installateur die weet waar hij aan moet kloppen?

[vincedd]

ocf81 schreef op woensdag 20 oktober 2021 @ 13:31:
[...]


Als ik naar dit soort zaken zoek, dan worden de resultaten verstoord als ik termen als 'thuis' of 'in huis' toevoeg, maar verder zie ik vooral resultaten van bedrijven die de zakelijke markt bedienen. Dit maakt het heel lastig om uit te vinden hoe je hier überhaupt mee begint. Goed om te weten dat dit wordt uitbesteed, maar hoe kom ik aan een installateur die weet waar hij aan moet kloppen?

Je wilt glasvezel thuis laten lassen?

[ocf81]

vincedd schreef op woensdag 20 oktober 2021 @ 14:34:
[...]


Je wilt glasvezel thuis laten lassen?

Ik ben nog op zoek naar een huis, maar natuurlijk wil ik dan wel gewoon een toekomstbestendig netwerk.
Ik heb in mijn huidige appartement al rondom 10G, maar het is niet ondenkbaar om in de toekomst ook nog wel eens 25G of 40G te gaan gebruiken, en dat zou best wel eens binnen 5 jaar kunnen gebeuren. Dat gaat niet over koper, dus dan komt glas in beeld. Dus dat is een beetje de achtergrond.

[Mr_gadget]

Gaat wel erg offtopic zo.
Maar ik zou lekker een dikke buis laten aanleggen. Kan je er in de toekomst altijd nog iets anders intrekken.
Heb zelf momenteel nog genoeg aan 1 Gbit. Op de toekomst anticiperen is lastig, kan ook zijn dat straks alles een 6G modem heeft..alles draadloos.

[vincedd]

ocf81 schreef op woensdag 20 oktober 2021 @ 14:46:
[...]

Ik ben nog op zoek naar een huis, maar natuurlijk wil ik dan wel gewoon een toekomstbestendig netwerk.
Ik heb in mijn huidige appartement al rondom 10G, maar het is niet ondenkbaar om in de toekomst ook nog wel eens 25G of 40G te gaan gebruiken, en dat zou best wel eens binnen 5 jaar kunnen gebeuren. Dat gaat niet over koper, dus dan komt glas in beeld. Dus dat is een beetje de achtergrond.

Dat kan je ook in een pijp met glas patchkabels doen. de prijs van aflassen en meten van vezels zit al gauw op minimaal 600 euro voor 6 vezels.

[spank_mojoo]

sypie schreef op zaterdag 16 oktober 2021 @ 12:52:
[...]

Hier ook keystones maar dan wel uitsluitend de variant zonder LSA of toolless. Dus aan beide kanten zo een ethernetkabeltje er in prikken en klaar. Zo flexibel als het maar kan. Binnenkort nog eens de boel ombouwen zodat de bekabeling in de kast (korte kabeltjes...) wat logischer is. En er moeten nog wat blindplaten bij die netjes in UBNT zilver worden gespoten.

Dus dan krimp je eerst rj45 connectors aan een stugge kabel, die vervolgens achter in een keystone schuift?

[Illusion]

Zijn er nog voorkeuren voor het wel/niet gebruiken van afgeschermde wanddozen bij het gebruik van unshielded cable? Ik ga voor Belden 7965E, maar twijfel om toch afgeschermde Rutenbeck dozen te gebruiken, vooral omdat deze een trekontlasting hebben. Aan de andere kant lijkt dat me ook weer lastiger monteren, en voor het signaal geen meerwaarde te hebben.

Dus deze: https://www.rutenbeck.de/...z/uae-cat.6a-iso-8-8-up-0

vs deze: https://www.rutenbeck.de/...-cat.6a-iso-8-8-u-up-0-mk

[thomasv]

Illusion schreef op woensdag 20 oktober 2021 @ 16:02:
Zijn er nog voorkeuren voor het wel/niet gebruiken van afgeschermde wanddozen bij het gebruik van unshielded cable? Ik ga voor Belden 7965E, maar twijfel om toch afgeschermde Rutenbeck dozen te gebruiken, vooral omdat deze een trekontlasting hebben. Aan de andere kant lijkt dat me ook weer lastiger monteren, en voor het signaal geen meerwaarde te hebben.

Dus deze: https://www.rutenbeck.de/...z/uae-cat.6a-iso-8-8-up-0

vs deze: https://www.rutenbeck.de/...-cat.6a-iso-8-8-u-up-0-mk

Ik heb zelf de afgeschermde dozen gebruikt puur omdat ze er wat steviger uit zagen dan de unshielded variant. Heb geen shielded cable gebruikt overigens. Mocht je dat in de toekomst wel een keer moeten doen, dan heb je al de juiste doos er in zitten. Dat is volgens mij het grootste pluspunt als je direct shielded neemt. Ik vond ze zelf niet perse lastiger te monteren overigens. Enkel waar je mee op moet passen is dat er stukjes metaal op zitten die je er optioneel af kan halen (ook als je dat niet wilt).

[sypie]

spank_mojoo schreef op woensdag 20 oktober 2021 @ 15:37:
[...]
Dus dan krimp je eerst rj45 connectors aan een stugge kabel, die vervolgens achter in een keystone schuift?

Ja, klinkt een beetje beroerd aangezien stugge kabels niet bij uitstek geschikt zijn om een connector aan te knijpen maar het werkt ontzettend flexibel. Mocht je je rack eens anders in moeten delen dan hoeft niet de hele keystone er uit maar kan zo de kabel van de ene naar de andere keystone. Voor stugge kabels die in principe op hun plekje blijven zitten en niet meerdere keren per dag verwisseld hoeven te worden is dit voor mij een prima oplossing.

[Xander]

Illusion schreef op woensdag 20 oktober 2021 @ 16:02:
Zijn er nog voorkeuren voor het wel/niet gebruiken van afgeschermde wanddozen bij het gebruik van unshielded cable? Ik ga voor Belden 7965E, maar twijfel om toch afgeschermde Rutenbeck dozen te gebruiken, vooral omdat deze een trekontlasting hebben.

Wat is precies de meerwaarde van trekontlasting bij inbouwmateriaal? Als het goed is ligt de kabel in een leiding en kan niemand daar aan trekken. Mijn wandcontactdozen hebben ook geen trekontlasting voor de VD installatiedraad.

Ik heb de niet-afgeschermde variant gekozen, puur vanwege de prijs (het verschil was destijds volgens mij aanmerkelijk groter dan nu). Tja, het is wat flimsy plastic fantastic maar met de afdekplaat erop zie je daar niets meer van.

Maar er zijn verder geen nadelen aan het gebruiken van de afgeschermde variant denk ik.

[ Voor 5% gewijzigd door Xander op 20-10-2021 16:51 ]

[Toppe]

Xander schreef op woensdag 20 oktober 2021 @ 16:50:
[...]


Wat is precies de meerwaarde van trekontlasting bij inbouwmateriaal? Als het goed is ligt de kabel in een leiding en kan niemand daar aan trekken. Mijn wandcontactdozen hebben ook geen trekontlasting voor de VD installatiedraad.

Ik heb de niet-afgeschermde variant gekozen, puur vanwege de prijs (het verschil was destijds volgens mij aanmerkelijk groter dan nu). Tja, het is wat flimsy plastic fantastic maar met de afdekplaat erop zie je daar niets meer van.

Maar er zijn verder geen nadelen aan het gebruiken van de afgeschermde variant denk ik.

Trekontlasting zorgt er ook voor dat er geen spanning op de individuelen aders is.

[Xander]

Toppe schreef op woensdag 20 oktober 2021 @ 17:18:
[...]


Trekontlasting zorgt er ook voor dat er geen spanning op de individuelen aders is.

Maar waarom zouden die onder spanning staan?

De kabel is weggewerkt in een leiding in de muur, het is niet alsof je daar perongeluk met je voeten achter blijft hangen ofzo. Trekontlasting heeft zeker een meerwaarde bij stekkers / kabels binnen handbereik etc. maar niet bij dingen waar je niet aan kunt trekken.

[Toppe]

Xander schreef op woensdag 20 oktober 2021 @ 17:23:
[...]


Maar waarom zouden die onder spanning staan?

De kabel is weggewerkt in een leiding in de muur, het is niet alsof je daar perongeluk met je voeten achter blijft hangen ofzo. Trekontlasting heeft zeker een meerwaarde bij stekkers / kabels binnen handbereik etc. maar niet bij dingen waar je niet aan kunt trekken.

Ik denk dat dit een eindeloos lange discussie kan worden zoals het kip en het ei.

Trekontlasting zit er om je aders te beschermen. Trekken gebeurt niet alleen links of alleen rechts van de ontlasting maar aan beide kanten. Door die trekontlasting te gebruiken bescherm je ook de LSA strip op de montage doos. Op de tandjes in de strip komt niet onnodige kracht te staan wat weer kan zorgen voor onnodige storingen of gekke snelheden.

Een trekontlasting is feitelijk in een stekker ook nutteloos want je moet de stekker uit het stopcontact halen, niet aan de kabel trekken.

[kepler]

vincedd schreef op woensdag 20 oktober 2021 @ 15:25:
[...]

Dat kan je ook in een pijp met glas patchkabels doen. de prijs van aflassen en meten van vezels zit al gauw op minimaal 600 euro voor 6 vezels.

Ik heb voor mijn werk wel eens optische vezels aan elkaar gelast (8 jaar geleden). Daar hadden we een apparaatje voor dat dat automatisch deed. Enige wat je zelf moest doen was de kabels strippen en goed in het apparaatje plaatsen. Na een korte training van een uurtje kon ik dat zelf doen.

Is dat echt zo duur? Kan je niet ergens zo'n apparaatje huren ofzo?

[ocf81]

Mr_gadget schreef op woensdag 20 oktober 2021 @ 14:49:
Gaat wel erg offtopic zo.
Maar ik zou lekker een dikke buis laten aanleggen. Kan je er in de toekomst altijd nog iets anders intrekken.
Heb zelf momenteel nog genoeg aan 1 Gbit. Op de toekomst anticiperen is lastig, kan ook zijn dat straks alles een 6G modem heeft..alles draadloos.

Er wordt in dit topic voortdurend gesproken over kabels trekken. Dat deze kabel geen elektriciteit geleidt zou niet zo veel moeten uitmaken. Draadloos 25G? Dan heb je nog steeds overal iets nodig om de data weg te krijgen, dus dat gaat niet gebeuren zonder diezelfde glasvezels. En ja, 10G is bij tijd en wijlen héél handig. Even een paar TB overzetten naar je NAS in onder een uur in plaats van een dagdeel.

vincedd schreef op woensdag 20 oktober 2021 @ 15:25:
[...]

Dat kan je ook in een pijp met glas patchkabels doen. de prijs van aflassen en meten van vezels zit al gauw op minimaal 600 euro voor 6 vezels.

Zou kunnen werken, maar ik vraag me wel af wat het zou kosten om dat aan te leggen. Frezen en boren is ook niet gratis. Het heeft in mijn hoofd ook wel een redelijk hoog houtje-touwtje gehalte. Ik zou het liever goed geregeld hebben. Geeft ook wat rust in het hoofd.

[vincedd]

kepler schreef op woensdag 20 oktober 2021 @ 18:55:
[...]

Ik heb voor mijn werk wel eens optische vezels aan elkaar gelast (8 jaar geleden). Daar hadden we een apparaatje voor dat dat automatisch deed. Enige wat je zelf moest doen was de kabels strippen en goed in het apparaatje plaatsen. Na een korte training van een uurtje kon ik dat zelf doen.

Is dat echt zo duur? Kan je niet ergens zo'n apparaatje huren ofzo?

Je kan ook een splicer en lasapparaat bij aliexpress kopen. Even een goed item vinden op youtube en ben je voor 800 euro klaar. Maar of je vezels dan 1 op 1 recht op elkaar gelast zijn? Ik weet niet of die dingen te huur zijn. Als ik een glaskabels moet laten legge/ lassen doe ik gewoon een PO de deur uit en word alles geregeld.

[vincedd]

ocf81 schreef op woensdag 20 oktober 2021 @ 19:25:
[...]


[...]

Zou kunnen werken, maar ik vraag me wel af wat het zou kosten om dat aan te leggen. Frezen en boren is ook niet gratis. Het heeft in mijn hoofd ook wel een redelijk hoog houtje-touwtje gehalte. Ik zou het liever goed geregeld hebben. Geeft ook wat rust in het hoofd.

Ik denk dat je plaatje dan nog veel duurder gaat worden. En inbouw glasvezel aansluitingen heb ik nog nooit gezien. Dan mag je degene die het aanlegt ook even uitleggen dat ie ruime bochten gaat buigen. en aangepaste inbouwdozen gaat gebruiken om je vezel er behoorlijk in te krijgen. En de glaslasser zou ook niet blij worden en het waarschijnlijk niet eens maken.

[boomer21]

ocf81 schreef op woensdag 20 oktober 2021 @ 14:46:
[...]

Ik ben nog op zoek naar een huis, maar natuurlijk wil ik dan wel gewoon een toekomstbestendig netwerk.
Ik heb in mijn huidige appartement al rondom 10G, maar het is niet ondenkbaar om in de toekomst ook nog wel eens 25G of 40G te gaan gebruiken, en dat zou best wel eens binnen 5 jaar kunnen gebeuren. Dat gaat niet over koper, dus dan komt glas in beeld. Dus dat is een beetje de achtergrond.

Is het niet de toekomst?
Heb 4 jaar terug alweer achter een Chinese router gezien in een groot hotel die door in het buitenland was aangelegd ging de glasvezel gelijk zonder stekker (moet gelast zijn)in de router scheelt ook energie en dure module.

[iMode]

vincedd schreef op donderdag 21 oktober 2021 @ 08:09:
[...]


Je kan ook een splicer en lasapparaat bij aliexpress kopen. Even een goed item vinden op youtube en ben je voor 800 euro klaar. Maar of je vezels dan 1 op 1 recht op elkaar gelast zijn? Ik weet niet of die dingen te huur zijn. Als ik een glaskabels moet laten legge/ lassen doe ik gewoon een PO de deur uit en word alles geregeld.

Huren kan inderdaad, maar de montage gaat je zelf echt niet lukken zonder ervaring.

Een goede fusielasmachine kost +/- 10K en een goede OTDR om te meten +/- 25K dan nog je voor en na haspels voor het meten +/- 1500,-.

Dan heb je dus alleen de apparatuur.. Komt er nog aan beide kanten een splicebox, koppelbussen, pigtails, lascassettes, krimpers of antjes etc bij.. succes

Een setje om connectoren te zetten is een stuk voordeliger, maar ook die zul je na montage natuurlijk ook moeten meten. Daarbij is dat echt een zeer specifiek klusje, een FTTH monteur kan dat zeker niet.

[vincedd]

iMode schreef op donderdag 21 oktober 2021 @ 09:59:
[...]


Huren kan inderdaad, maar de montage gaat je zelf echt niet lukken zonder ervaring.

Een goede fusielasmachine kost +/- 10K en een goede OTDR om te meten +/- 25K dan nog je voor en na haspels voor het meten +/- 1500,-.

Dan heb je dus alleen de apparatuur.. Komt er nog aan beide kanten een splicebox, koppelbussen, pigtails, lascassettes, krimpers of antjes etc bij.. succes

Een setje om connectoren te zetten is een stuk voordeliger, maar ook die zul je na montage natuurlijk ook moeten meten. Daarbij is dat echt een zeer specifiek klusje, een FTTH monteur kan dat zeker niet.

Laat ik hier nou een OTDR hebben met voor en naspan van een kilometer

[ocf81]

vincedd schreef op donderdag 21 oktober 2021 @ 09:10:
[...]


Ik denk dat je plaatje dan nog veel duurder gaat worden. En inbouw glasvezel aansluitingen heb ik nog nooit gezien. Dan mag je degene die het aanlegt ook even uitleggen dat ie ruime bochten gaat buigen. en aangepaste inbouwdozen gaat gebruiken om je vezel er behoorlijk in te krijgen. En de glaslasser zou ook niet blij worden en het waarschijnlijk niet eens maken.

De plaatjes ervoor waren een tijd lang te koop op fs.com, maar die zie ik nu niet meer. Op amazon.de zie ik ook keystones die in de standaard netwerkplaatjes kunnen worden gedrukt. Maar het is inderdaad wel een aparte klus en met die ruime bochten is frezen waarschijnlijk sowieso wel nodig. Dan kan je denk ik ook wel de dikkere pijp laten leggen waar je een duplex LC connector doorheen zou kunnen jassen. In ieder geval bedankt voor het advies.

[ocf81]

boomer21 schreef op donderdag 21 oktober 2021 @ 09:54:
[...]


Is het niet de toekomst?
Heb 4 jaar terug alweer achter een Chinese router gezien in een groot hotel die door in het buitenland was aangelegd ging de glasvezel gelijk zonder stekker (moet gelast zijn)in de router scheelt ook energie en dure module.

Ik had eerder het idee dat je WCDs zou kunnen installeren met een gelaste verbinding. Maar ik zie nu dat dit misschien niet helemaal de juiste insteek is. Zou wellicht wel interessant kunnen zijn als ruimtebesparende oplossing, maar als ik de commentaren over het lassen nu lees lijkt mij dit vooralsnog te duur voor de gemiddelde installateur.

[erikvanhoutert]

Stuur me een PM, ik heb lasapparatuur + meter in huis.

[Tortelli]

Wat ik me met betrekking tot glasvezel aanleggen in huis vooral afvraag: krijg je zo'n glasvezel fatsoenlijk door je leidingwerk heen zonder eea te slopen?
Kabel is natuurlijk zeer dun maar je trek hem ook direct kapot denk ik?

Zelf wel eens aan gedacht, maar heb eea op 10Gbit nu draaien wat voorlopig wel even voldoet.

[RobertMe]

Tortelli schreef op vrijdag 22 oktober 2021 @ 12:45:
Wat ik me met betrekking tot glasvezel aanleggen in huis vooral afvraag: krijg je zo'n glasvezel fatsoenlijk door je leidingwerk heen zonder eea te slopen?
Kabel is natuurlijk zeer dun maar je trek hem ook direct kapot denk ik?

Zelf wel eens aan gedacht, maar heb eea op 10Gbit nu draaien wat voorlopig wel even voldoet.

Zelf heb ik alweer een tijdje terug mijn switches op zolder en in de kelder via glasvezel verbonden. Leiding is een aantal jaren terug gelegd (op eerste verdieping door een wandkast en op begane grond door meterkast) en is redelijk rechttoe rechtaan. Daardoor kon ik een simplex kabel er relatief makkelijk doorheen laten zakken (van boven naar beneden gewerkt dus). Alleen een aantal stukjes flex (bochten van horizontaal naar verticaal en een "slinger" van meterkast de kelder in) was moeilijker om de stekker daar doorheen te krijgen. Maar doordat de leiding bereikbaar was kon ik de boel ook open maken en de kabel dus door de stukjes flex heen voeren. Trekveer is bij mijn weten ook zeer zeker uit den bozen. Daarnaast opletten dat er geen knik in de kabel komt. Iets dat ik uiteindelijk wel een aantal keren heb gehad. Met aansluiten dan ook peentjes gezweet, maar gelukkig deed de kabel het nog.
Dus in theorie zou je een simplex kabel met LC connector door een leiding kunnen krijgen, maar de boel moet dan wel allemaal meewerken. Als ik hem hier niet van boven naar beneden had kunnen laten zakken was ik er waarschijnlijk ook niet aan begonnen.

[iMode]

Tortelli schreef op vrijdag 22 oktober 2021 @ 12:45:
Wat ik me met betrekking tot glasvezel aanleggen in huis vooral afvraag: krijg je zo'n glasvezel fatsoenlijk door je leidingwerk heen zonder eea te slopen?
Kabel is natuurlijk zeer dun maar je trek hem ook direct kapot denk ik?

Een glasvezelkabel, afhankelijk van het aantal vezels is over het algemeen veel dikker dan een UTP kabel, microkabels en patchkabels (maar hier zitten al connectoren op dus die zijn sowieso al een stuk dikker) uitgezonderd.

Een glasvezel kabel hoort ook niet door leidingwerk te gaan. Glasvezel blaas of trek je in een HDPE buis of kabelgoot.

[Dronium]

iMode schreef op vrijdag 22 oktober 2021 @ 13:07:
[...]


Een glasvezelkabel, afhankelijk van het aantal vezels is over het algemeen veel dikker dan een UTP kabel, microkabels en patchkabels (maar hier zitten al connectoren op dus die zijn sowieso al een stuk dikker) uitgezonderd.

Een glasvezel kabel hoort ook niet door leidingwerk te gaan. Glasvezel blaas of trek je in een HDPE buis of kabelgoot.

Ik denk dat de meeste mensen zo'n patchkabel gewoon glasvezel noemen. Een patchkabel kan ook UTP zijn. Net als dat de gemiddelde nederlander tegenwoordig spreekt over een internet-kabel terwijl het natuurlijk een ethernet-kabel, of eigenlijk UTP-kabel is.

[vincedd]

iMode schreef op vrijdag 22 oktober 2021 @ 13:07:
[...]


Een glasvezelkabel, afhankelijk van het aantal vezels is over het algemeen veel dikker dan een UTP kabel, microkabels en patchkabels (maar hier zitten al connectoren op dus die zijn sowieso al een stuk dikker) uitgezonderd.

Een glasvezel kabel hoort ook niet door leidingwerk te gaan. Glasvezel blaas of trek je in een HDPE buis of kabelgoot.

De glasvezel patchkabels die ik gebruik zijn toch echt een heel stuk dunner dan een utp kabel. En soms leg ik die patchkabels in een deelbare buis onder een computervloer. De kabels waar jij over praat zijn bij ons meestel 48 voudig en hoger en komen idd in een HDPE buis (duct of minduct ) bij ons binnen.

[iMode]

vincedd schreef op vrijdag 22 oktober 2021 @ 14:58:
[...]
De glasvezel patchkabels die ik gebruik zijn toch echt een heel stuk dunner dan een utp kabel. En soms leg ik die patchkabels in een deelbare buis onder een computervloer. De kabels waar jij over praat zijn bij ons meestel 48 voudig en hoger en komen idd in een HDPE buis (duct of minduct ) bij ons binnen.

De patchkabel zelf is inderdaad niet heel dik, ik bedoel ook icm connectoren.
Deelbare flexbuis wordt inderdaad gebruikt onder computervloeren

Bij ons werden ze altijd geblazen of getrokken in HDPE of in een kabelgoot, zelfs kabels met 4 voudige vezels.

[jzoin2]

https://www.allekabels.nl...0/1673388/muurbeugel.html

Bestaat er varianten waar de achterzijde aan de bovenzijde open is? Dacht er te laat aan, heb alles gepatched. Ik heb een unify switch en patch panel en wil ik netjes op elkaar plaatsen en bevestigen.

Zag ook dat je er een legbord bestaat, hier passen ze perfect in. Alleen ik kan de twee devices niet bevestigen.
https://www.allekabels.nl...0/1324880/legbord-2u.html

[gaafst]

lowfi schreef op woensdag 22 september 2021 @ 20:55:
Heeft met hier nog tips voor 24p cat 6(a) patch paneel? Ik hen nu problemen met een deleycon. Soms valt een connectie weg of beetje wiebelen van patch kavel zorgt ook dat verbinding weg valt.

Ik heb deze: deleyCON CAT 6 Patch Panel Distribution Panel 24-Port - Desktop 19 Inch Rackmount Server Mount - RJ45 - Shielded - TIA568A TIA568B Black https://www.amazon.nl/dp/...lt_i_64G2TZ8AKV1CAF1PR1TW

Anyway. Tips iemand?

Probleem met deze dingen is dat de connectoren (zowel LSA en UTP) niet gesoldeerd zijn, maar alleen in de printplaten geprikt zijn in de hoop dat ze contact maken. De connectoren zitten alleen vast dmv het smelten van de plastic pinnen van connectorbehuizingen.

Gelukkig wist ik dat van tevoren en heb alle pinnen gesoldeerd. Kost ca. 15-20 minuten werk per paneel, maar nu heb ik wel een goed paneel voor weinig geld. Nog geen probleem gehad met de verbindingen.

Als het paneel al ingebouwd zit is het natuurlijk wat meer werk, maar 't kan opwegen tegen de aanschafkosten van een beter/duurder paneel (waarbij je ook extra werk hebt).

[thomasv]

gaafst schreef op maandag 25 oktober 2021 @ 13:34:
[...]


Probleem met deze dingen is dat de connectoren (zowel LSA en UTP) niet gesoldeerd zijn, maar alleen in de printplaten geprikt zijn in de hoop dat ze contact maken. De connectoren zitten alleen vast dmv het smelten van de plastic pinnen van connectorbehuizingen.

Gelukkig wist ik dat van tevoren en heb alle pinnen gesoldeerd. Kost ca. 15-20 minuten werk per paneel, maar nu heb ik wel een goed paneel voor weinig geld. Nog geen probleem gehad met de verbindingen.

Als het paneel al ingebouwd zit is het natuurlijk wat meer werk, maar 't kan opwegen tegen de aanschafkosten van een beter/duurder paneel (waarbij je ook extra werk hebt).

Dat is ook wel verrekte waardeloos van zo'n fabrikant dan (mijn inziens).

[nero355]

Tortelli schreef op vrijdag 22 oktober 2021 @ 12:45:
Wat ik me met betrekking tot glasvezel aanleggen in huis vooral afvraag: krijg je zo'n glasvezel fatsoenlijk door je leidingwerk heen zonder eea te slopen?
Kabel is natuurlijk zeer dun maar je trek hem ook direct kapot denk ik?

Zelf wel eens aan gedacht, maar heb eea op 10Gbit nu draaien wat voorlopig wel even voldoet.

Ik had ooit dit elders op GoT gevonden : nero355 in "Het grote topic voor nette lan afwerking deel 4"

Maar helaas is die video ondertussen offline gehaald...

Wat je daarin zag :
- Glasvezel trekken alsof het touw betreft!
- Vervolgens meten van de verbinding met speciale apparatuur.
- Daarna lassen en zo met de juiste apparatuur.

Dus blijkbaar kan het spul aardig wat hebben in de juiste vorm en zo

[Farabi]

maakt 100mhz ve 250mhz veel verschil tussen cat5e en cat6? is dit het waard om mijn huidige cat5e kabel te vervangen door cat6?

[Frid0]

Goedemorgen,

Na recent verhuist te zijn en nog steeds druk te zijn met klein verbouwingen komt het punt dat ik aan de slag ga in de meterkast met het netwerk en WIFI. Momenteel hebben we 500 Mbit/s glasvezel verbinding van KPN via de Experiabox V10. Dat werkt momenteel maar merk al zodra het internet de meterkast uit is ik al veel verlies. Heb allemaal verschillende leidingen laten trekken tijdens de verbouwing en 1 daarvan is naar de woonkamer achter het tv-meubel. Daar een Deco M4 staan, tevens op de 1e en zolder ook en verlies daar al veel snelheid.

De Deco set is een oud setje wat ik voorheen had in mijn oude woning maar in onze nieuwe woning wil ik in 1 keer alles goed doen zodat ik er niet meer naar om hoef te kijken en dat het gezin,vriendin en 2 kids goed gebruik kunnen maken van de WIFI.

Ik lees overal dat ubiquiti heel goed spul maakt. Het is wat duurder maar dan heb je ook goed spul als ik alle recensies mag geloven. Prima, voor kwailiteit wil ik wel wat betalen. Nu de vraag, wat raden jullie aan voor mij als eerste stappen te nemen? Waarmee te beginnen om aan te schaffen, gelijk zo Dream Machine Pro of is dat too much en kan ik beter beginnen met....

[Farabi]

Merk je snelheidsverlies met een ethernet switcher?

[noostenb]

Farabi schreef op woensdag 27 oktober 2021 @ 00:05:
maakt 100mhz ve 250mhz veel verschil tussen cat5e en cat6? is dit het waard om mijn huidige cat5e kabel te vervangen door cat6?

Heb je een probleem? Zo nee, lekker laten zitten. Zo ja, dan moet je kijken waar het probleem zit. Dat kan de kabel zijn, maar bijvoorbeeld ook een brakke aansluiting of oude apparatuur. Als je eruit bent dat het inderdaad de kabel is, dan zou ik vervangen.

Rückzichtlos de kabel vervangen kan natuurlijk ook. Maar verwacht dat wel dat je mogelijk niet gelijk eenbetere situatie hebt.

Farabi schreef op woensdag 27 oktober 2021 @ 12:07:
Merk je snelheidsverlies met een ethernet switcher?

Van een switcher heb ik nog niet gehoord, wel van een switch. Een switch is puur om netwerksegmenten (in domme tekst kabels) met elkaar te verbinden en heeft maar heel beperkt invloed op de snelheid van een kabel. Echter, het kan zijn dat, doordat je meerdere kabels koppelt met een switch, het segment die al een bottleneck was, nog zwaarder wordt belast, omdat ook verkeer van of naar andere segmenten nu over dit segment gaan lopen. Dan gaat de snelheid van de data bestemd voor het device waar je dan op werkt omlaag.

[ Voor 37% gewijzigd door noostenb op 27-10-2021 12:21 ]

[Farabi]

noostenb schreef op woensdag 27 oktober 2021 @ 12:14:
[...]

Heb je een probleem? Zo nee, lekker laten zitten. Zo ja, dan moet je kijken waar het probleem zit. Dat kan de kabel zijn, maar bijvoorbeeld ook een brakke aansluiting of oude apparatuur. Als je eruit bent dat het inderdaad de kabel is, dan zou ik vervangen.

Rückzichtlos de kabel vervangen kan natuurlijk ook. Maar verwacht dat wel dat je mogelijk niet gelijk eenbetere situatie hebt.


[...]


Van een switcher heb ik nog niet gehoord, wel van een switch. Een switch is puur om netwerksegmenten (in domme tekst kabels) met elkaar te verbinden en heeft maar heel beperkt invloed op de snelheid van een kabel. Echter, het kan zijn dat, doordat je meerdere kabels koppelt met een switch, het segment die al een bottleneck was, nog zwaarder wordt belast, omdat ook verkeer van of naar andere segmenten nu over dit segment gaan lopen. Dan gaat de snelheid van de data bestemd voor het device waar je dan op werkt omlaag.

Sorry, bedoelde een switch inderdaad. Bedankt voor je heldere uitleg. Ben nieuw in dit wereldje.

[noostenb]

@Farabi Het enige waar ik nog aan zit te denken is dat je moet kijken naar de snelheid van de poorten op de switch. Op het moment dat een switch gigabitpoorten heeft gaat je dataverkeer natuurlijk sneller dan als de switch tienmegabitpoorten heeft.

Tegenwoordig hebben bijna alle consumentenswitches wel gigabitpoorten maar als je naar tweedehandsspul kijkt mogelijk iets om rekening mee te houden.

[Farabi]

noostenb schreef op woensdag 27 oktober 2021 @ 12:52:
@Farabi Het enige waar ik nog aan zit te denken is dat je moet kijken naar de snelheid van de switch. Op het moment dat een switch gigabitpoorten heeft gaat je dataverkeer natuurlijk sneller dan als de switch tienmegabitpoorten heeft.

Tegenwoordig hebben bijna alle consumentenswitches wel gigabitpoorten maar als je naar tweedehandsspul kijkt mogelijk iets om rekening mee te houden.

Ja, het is een gbit. Komt vandaag binnen. Ik heb 1gbit glasvezel. Moet goedkomen denk ik.

[Toppe]

Frid0 schreef op woensdag 27 oktober 2021 @ 11:05:
Goedemorgen,

Na recent verhuist te zijn en nog steeds druk te zijn met klein verbouwingen komt het punt dat ik aan de slag ga in de meterkast met het netwerk en WIFI. Momenteel hebben we 500 Mbit/s glasvezel verbinding van KPN via de Experiabox V10. Dat werkt momenteel maar merk al zodra het internet de meterkast uit is ik al veel verlies. Heb allemaal verschillende leidingen laten trekken tijdens de verbouwing en 1 daarvan is naar de woonkamer achter het tv-meubel. Daar een Deco M4 staan, tevens op de 1e en zolder ook en verlies daar al veel snelheid.

De Deco set is een oud setje wat ik voorheen had in mijn oude woning maar in onze nieuwe woning wil ik in 1 keer alles goed doen zodat ik er niet meer naar om hoef te kijken en dat het gezin,vriendin en 2 kids goed gebruik kunnen maken van de WIFI.

Ik lees overal dat ubiquiti heel goed spul maakt. Het is wat duurder maar dan heb je ook goed spul als ik alle recensies mag geloven. Prima, voor kwailiteit wil ik wel wat betalen. Nu de vraag, wat raden jullie aan voor mij als eerste stappen te nemen? Waarmee te beginnen om aan te schaffen, gelijk zo Dream Machine Pro of is dat too much en kan ik beter beginnen met....

De Dream Machine Pro is een heel uitgebreid apparaat en, als ik jou verhaal zo lees, nogal een overkill voor jou. Er zijn een aantal goede redenen om de Dream Machine Pro aan te schaffen:
- Je wilt gebruik maken van UniFi Protect, UniFi Access of UniFi Talk
- Je wilt direct een hardwarematige controller
- Je wilt je experiabox volledig vervangen en wilt altijd bij de controller kunnen
- Budget is geen beperking en je wilt gewoon in één keer klaar zijn (al ontbreekt PoE*)
- Je vindt het gewoon leuk om mee te stoeien

* De nieuwe (Pro SE) heeft wél PoE maar nog niet via de reguliere weg te krijgen en een stuk duurder

Als je wilt beginnen dan zou ik aanraden om eens naar een los accesspoint (AP AC LR, bijvoorbeeld) te kijken. Deze wordt geleverd met PoE injector en kan je instellingen via de app op je smartphone.

Als je daarna wilt uitbreiden kan dat altijd nog. Hou dan wel 2 dingen in gedachten:
- Het beheren van meerdere UniFi apparaten werkt het makkelijkst via een controller*
- Om niet nog eens 2/3/4/5 PoE injectors naast elkaar te hoeven hangen heb je een PoE switch nodig**

* Hiervoor kan je een NAS/Raspberry Pi inzetten of, als je er niet van buiten bij wilt kunnen en je geen 24/7 toegang nodig hebt zou je ook de controller op je PC kunnen installeren. Vergeet dan niet regelmatig een backup te maken. Als je de controller van je PC verwijderd moet je de configuratie opnieuw gaan opzetten.

** De UniFI 8-60W geeft je de mogelijkheid om 4 PoE apparaten met een maximaal vermogen van 60W aan te sluiten. De UniFI 8-150W geeft je de mogelijkheid om op elke poort een PoE apparaat aan te sluiten met een maximaal vermogen van 150W. Een willekeurige andere PoE switch volstaat natuurlijk ook.

Ik ben begonnen met één accesspoint. Daarna is er een tweede bijgekomen samen met een 8-60W switch en de controller op een Raspberry Pi. Onder de noemer "Omdat het kon" heb ik mijn experiabox vervangen voor een USG. Daarna is er een losse server gekomen waar ik de controller op draaide. Er draaide ook nog een losse 24 poorts switch mee waarop 12 poorten in gebruik waren. Later heb ik nog een derde accesspoint toegevoegd.

Dit heeft dik 2 jaar zonder problemen gedraaid en ik ben toen een upgrade gaan doorvoeren vanwege de overstap naar een nieuwhuis. Hier heb ik straks meer dan 32 netwerk aansluitingen en dus heb ik gekozen voor een 24 poorts gen 2 switch. Deze heeft 16 PoE poorten en is zat. Tevens heb ik de USG vervangen voor een Dream Machine Pro, naast dat ik het leuk vindt om mee te spelen heb ik de grote wens om ook gebruik te gaan maken van UniFi Access.

Nogmaals; Iedereen heeft zijn eigen ideeën, wensen of suggesties en wij kunnen niet de keuze maken wat jij 'moet' aanschaffen.

[nero355]

Toppe schreef op woensdag 27 oktober 2021 @ 12:59:
Als je wilt beginnen dan zou ik aanraden om eens naar een los accesspoint (AP AC LR, bijvoorbeeld) te kijken. Deze wordt geleverd met PoE injector en kan je instellingen via de app op je smartphone.

Geen enkel mens op dit aardbol zou dat eigenlijk moeten willen/doen, want je komt al gauw ellendige problemen tegen die je alleen kan fixen met :

Als je daarna wilt uitbreiden kan dat altijd nog. Hou dan wel 2 dingen in gedachten:
- Het beheren van meerdere UniFi apparaten werkt het makkelijkst via een controller*

[small]* Hiervoor kan je een NAS/Raspberry Pi inzetten of, als je er niet van buiten bij wilt kunnen en je geen 24/7 toegang nodig hebt zou je ook de controller op je PC kunnen installeren. Vergeet dan niet regelmatig een backup te maken. Als je de controller van je PC verwijderd moet je de configuratie opnieuw gaan opzetten.

Wat echt vele malen beter en fijner werkt dan prutsen met zo'n app op je telefoon!

[Toppe]

nero355 schreef op woensdag 27 oktober 2021 @ 17:14:
[...]

Geen enkel mens op dit aardbol zou dat eigenlijk moeten willen/doen, want je komt al gauw ellendige problemen tegen die je alleen kan fixen met :

[...]

Wat echt vele malen beter en fijner werkt dan prutsen met zo'n app op je telefoon!

Eens. Maar als je nu het budget of de wens niet hebt dit te doen werkt het prima met de app.

Heb er een bij m’n schoonmoeder liggen en eenmalig instellen en niet meer naar omkijken. Werkt prima.

[Frid0]

nero355 en vooral Toppe, heel erg bedankt voor jullie uitgebreide feedback. Waardeer dat echt is gelijk heel leerzaam.

Nog even wat extra info vanaf mijn kant, ik heb thuis ook nog aantal Hue lampen, Eufy Deurbel, Tahoma Somfy en een NAS (Syno 412+). Wellicht is dit ook interessant te weten bij het aanschaffen van de juist apparatuur.

Als ik het goed lees is de Dream Machine wat overkill, dat is duidelijk nu. Gisteravond nog geteld en heb momenteel 10 Cat6 kabels langen met Keystones erop. 2 daarvan zitten aan mijn Experiabox momenteel voor de televisie en wifi in huis. Is een patchpaneel dan wel nodig vinden jullie of is een switch voldoende?

Tevens wil ik een AP die ook de achtertuin meeneemt in zijn dekking. Denk dat ik daarvoor degene in woonkamer wil gebruiken of is het verstandiger daarvoor degene te gebruiken in 1 van de slaapkamers omdat die het "rustiger" heeft met Wifi apparaten?

Ik ga ongetwijfeld ergens mis of zie iets over het hoofd, maar dit zijn vragen waarmee ik momenteel in mijn hoofd zit en denk ben gewoon open en vraag het jullie.
