ik zie ook wat zwarte utp's...; internet in de garage/schuur/buiten ? zoja bonuspunten voor goed voorzien !Tortelli schreef op zondag 11 april 2021 @ 11:27:
nette plaatjes geknipt
:strip_exif()/u/117880/911_gt3rs_60.gif?f=community)
Grondnetwerkkabel voor tuinhuis / veranda inderdaad!
Wifi, TV, Camera en een spare.
Had 150 meter gehaald en had de hoop er 4 kabels heen te kunnen trekken. Kwam uiteindelijk net uit met 3. Nummer 4 is geen formele grondkabel.
In de garage heb ik ook loze leidingen laten voorbereiden. Om dat er vloerverwarming in is aangelegd geen zin zelf gaten te moeten boren.... Bereik in garage zal zeer matig zijn door de pakken isolatie tussen woning en garage (ofschoon hij aan de woning vast zit). Kortom heb ook kabels daar naartoe gelegd.
Ook een 3 fase grondkabel naar tuinhuis gelegd (4mm²) voor toekomstige panelen (en ooit accu opslag?). Vooral met dit laatste is het handig dat mijn vader goed thuis is op dit gebied
.
[ Voor 19% gewijzigd door Tortelli op 11-04-2021 11:39 ]
Die schilderstape is ter bescherming tegen stof?:
[Afbeelding]
[Afbeelding]
Wat zie je allemaal:Baseplate is formeel niet bedoeld als bovenkant (kon niets fatsoenlijks vinden) dus heb de baseplate wat aangepast. Stukje ertussen uit gezaagd en daarna paste hij perfect op het patchpaneel
- Digitus Ecoline 8U 19 inch wand kast patch beugel
- Digitus base palte 1HE zwart
- 2x 24 Keystone patchpaneel
- 2 stekkerdozen (waarvan 1 met overspanningsbeveiliging)
- Netwerkkabels: Belden 10GXE00D grijs/LSNH(en wat andere kabels van de installateur)
- Kabelgoot die door de installateur geplaatst is
.
Wat zie je nog niet:Meeste kabels zelf getrokken. Kreeg er een paar in de zolder echt niet doorheen, installateur gevraagd die te trekken (wat gelukt is). Zat aardig wat beton in de leidingen volgens mij, trekveer was ook te kort en had geen zin zelf wat te slopen in het proces.
- pricewatch: Ubiquiti UniFi Switch Gen 2 (24-poorts 95W PoE+)
- pricewatch: Ubiquiti UniFi Switch Aggregation
- pricewatch: Ubiquiti UniFi SFP+ DAC Patch Cable (0,5 meter) Wit
- pricewatch: Ubiquiti UF-RJ45-10G
- *Glasvezel aansluiting (glas ligt voorin de straat, alleen onze woningen moeten nog aangesloten worden)
Patchpanel onderop is vooral bedoeld voor de buiten aansluitingen. Heb wat meer aansluitingen aangelegd dan ik werkelijk nodig ga hebben waarschijnlijk.
Overigens is Belden 10GXE00D grijs/LSNH (CAT6a) trekken in 19mm best een uitdaging. Het lukt met voldoende glijmiddel maar eenvoudig is anders.
Kan me voorstellen dat je niet alle patches gaat gebruiken, Aliexpress heeft nette rubberen RJ45 covers voor een prikkie. Gebruik ik zelf ook in switch en patchpaneel.
Inderdaad tegen stof. Grootste ellende is wat dat betreft al voorbij maar ik heb later de rest ook afgeplakt.
Zal eens kijken bij Aliexpress voor covers
.Edit: zie ze niet zo 123, heb je zo een link?
[ Voor 4% gewijzigd door Tortelli op 11-04-2021 14:29 ]
:strip_icc():strip_exif()/u/21383/tweakers-carrot.jpg?f=community)
https://m.nl.aliexpress.c....jpg_640x640Q90.jpg_.webp:
[...]
Inderdaad tegen stof. Grootste ellende is wat dat betreft al voorbij maar ik heb later de rest ook afgeplakt.
Zal eens kijken bij Aliexpress voor covers
Edit: zie ze niet zo 123, heb je zo een link?
Zoiets?
:strip_exif()/u/347463/crop63dd20785b307.gif?f=community)
:strip_icc():strip_exif()/u/175929/crop58a6afb052def_cropped.jpeg?f=community)
Ik heb vandaag ook weer aan het hobbyen geweest. Heb een nieuwe switch en router gekocht, die hadden wat andere afmetingen, dus ik moest een nieuwe plaat / indeling maken. De hele plaat zit vast aan 2 scharnieren zodat je er makkelijk achter kan komen (bij de kabels/ stekkers / contactdozen).

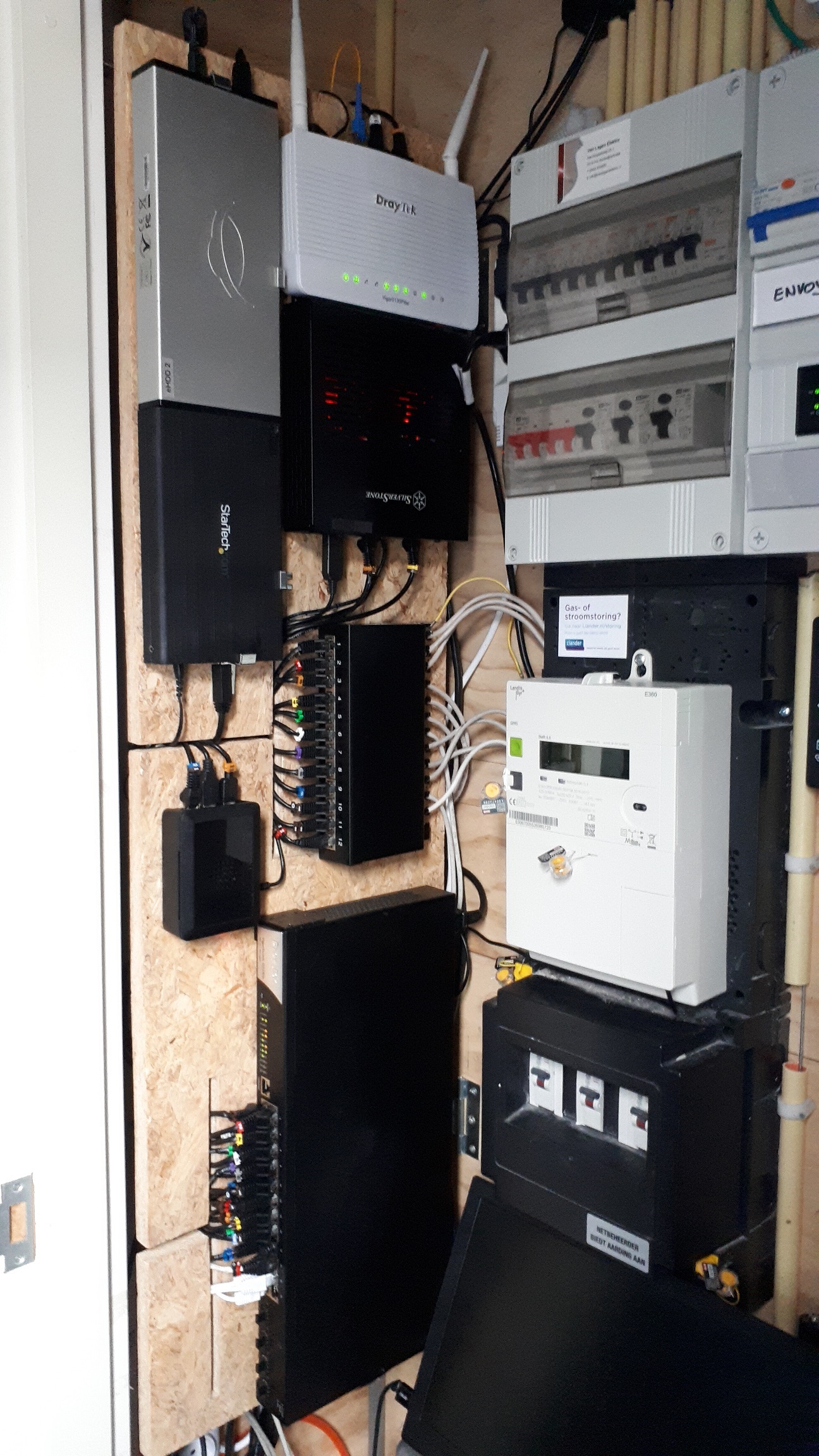

Wat je ziet, van boven naar beneden
pricewatch: DrayTek Vigor 2135FVac
Silverstone behuizing met daarin 2x RPi (P1 monitor en Pi-Hole / VPN)
Links 2x eHDD voor offline backup
Patch panel (12 poorts)
Links nog een RPi met HomeAssistant
pricewatch: DrayTek VigorSwitch G2280x
Met de beperkte ruimte die ik heb in de meterkast ben ik best tevreden over deze opzet
Wat je ziet, van boven naar beneden
pricewatch: DrayTek Vigor 2135FVac
Silverstone behuizing met daarin 2x RPi (P1 monitor en Pi-Hole / VPN)
Links 2x eHDD voor offline backup
Patch panel (12 poorts)
Links nog een RPi met HomeAssistant
pricewatch: DrayTek VigorSwitch G2280x
Met de beperkte ruimte die ik heb in de meterkast ben ik best tevreden over deze opzet
Grote Enphase topic • IQ Gateway uitlezen • PVOutput
PV 10,7kWp O/W • WP Panasonic KIT-WC07K3E5 7kW • Airco ME MSZ HR50VF 5kW • Gasloos per 11-2023
:
[...]
Inderdaad tegen stof. Grootste ellende is wat dat betreft al voorbij maar ik heb later de rest ook afgeplakt.
Zal eens kijken bij Aliexpress voor covers
Edit: zie ze niet zo 123, heb je zo een link?
Deze heb ik:
https://a.aliexpress.com/_u6rUbh
:strip_exif()/u/55543/crop5eb8fd6c1bf0a_cropped.gif?f=community)
Grote Enphase topic • IQ Gateway uitlezen • PVOutput
PV 10,7kWp O/W • WP Panasonic KIT-WC07K3E5 7kW • Airco ME MSZ HR50VF 5kW • Gasloos per 11-2023
:strip_icc():strip_exif()/u/384093/crop60003b4c28be3_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/328732/crop605de7400dcff_cropped.jpg?f=community)
Hier hangt van diezelfde kast het 9HE model. Die ziet er zo uit met een DS420+, kun je zelf even tellen of het jou utikomt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/mWFU5vlNHwWJahCqGqTbAoPl.jpg?f=user_large)
EDIT: DS type aangepast, het is een 420+ en geen 920+.
EDIT: DS type aangepast, het is een 420+ en geen 920+.
[ Voor 8% gewijzigd door sypie op 12-04-2021 22:22 ]
Dank. En dan 1U x 3 = 13.33 cm
Ds214 is 16cm hoog, dus daar heb ik helaas m'n antwoord al
Liggende nas is geen probleem denken jullie?
Liggende NAS ziet er toch niet uit, zou ik persoonlijk echt nooit doen.:
[...]
Dank. En dan 1U x 3 = 13.33 cm
Ds214 is 16cm hoog, dus daar heb ik helaas m'n antwoord al
Liggende nas is geen probleem denken jullie?
@sypie Zorgt de NAS in zo'n serverkast niet voor extra lawaai door de eventuele trillingen van de HDD's of staat die nog op iets van een viltje of zo?
Verder open model of met glazen deur?
“…There is nothing either good or bad, but thinking makes it so…”
:strip_icc():strip_exif()/u/206451/crop5e887756440a2_cropped.jpeg?f=community)
/u/27131/crop61572b353fff1_cropped.png?f=community)
WP: Mitsubishi Ecodan PUHZ-SHW112YAA, ERSC-VM2C, Procon ┃ PV: 4800Wp, SolarEdge SE5K, 15x JAM60S17/320, ZW 15º ┃ WTW: Zehnder Q600 ┃ SH: Home Assistant, Proxmox, Intel NUC 8i5 Mini
Ja ook wel 300 euro
Heb je ook AC-Inwall units en de secure gateway ? Ik ben een beetje aan het kijken wat ik voor setup nodig heb voor een T-Mobile glasvezel pijpje.
Yep, USG, AC-Inwall en een paar Unify 6 Lite's.:
[...]
Ja ook wel 300 euro
Heb je ook AC-Inwall units en de secure gateway ? Ik ben een beetje aan het kijken wat ik voor setup nodig heb voor een T-Mobile glasvezel pijpje.
Ook allemaal op voorbereiding van het nieuwbouwhuis met glasvezel
“…There is nothing either good or bad, but thinking makes it so…”
Het mooie aan deze kast is dat, in mijn geval, er 9HE beschikbaar is maar er een rail in zit van 11HE. Dat betekent dat wanneer je recht van voren kijkt de bovenste en onderste HE achter de dorpel zitten. Kortom: de monteerbare HE is minder dan de daadwerkelijke hoogte die je beschikbaar hebt.:
[...]
Dank. En dan 1U x 3 = 13.33 cm
Ds214 is 16cm hoog, dus daar heb ik helaas m'n antwoord al
Liggende nas is geen probleem denken jullie?
Tekeningetje?
Binnen |— buiten
________|
Ik heb het model met een glazen deur en dichte zijkanten. En nee, de NAS met 4 HDD's zorgt niet voor extra lawaai. Het rack hangt tussen mijn mechanische ventilatie en de CV-ketel in. Het valt niet op dat mijn rack wat lawaai maakt. Bovendien hangt het in het trapgat naar zolder en heb ik er geen last van, een aanslaande of pompende CV maakt meer lawaai. De USG heb ik voorzien van Noctua fans, daardoor is die in ieder geval stiller. Dat scheelt wel wat lawaai. De overige componenten heb ik nog niet naar gekeken om de fans stiller te maken.
In mijn geval heb ik daar naar gekeken. Er zijn maar een beperkt aantal rackmounted NAS-systemen die binnen de gestelde diepte vallen, anders zou het een grotere kast worden. Daar niet voor gekozen en toch maar een standaard Synology in de kast gezet. Is het de mooiste oplossing? Nee. Functioneert het? Yep, uitstekend.
Waarom moet die aan de voorkant? Die van mij zit aan de achterkant bovenin. Ik wil helemaal geen dikke stekkers aan de voorkant zien. Bovendien hebben de Ubiquiti apparaten én de NAS de voedingen aan de achterkant zitten. Daar ga ik geen HE aan verspillen om die aan de voorkant te krijgen.
Wat je wel moet doen: zorg dat je kooimoeren en schroeven hebt. Wat bij de kast geleverd wordt is niet voldoende om het ding vol te hangen.
[ Voor 67% gewijzigd door sypie op 12-04-2021 22:33 ]
:strip_icc():strip_exif()/u/88833/crop63e905e3e1fd3.jpg?f=community)
In het kader van de nette afwerking vandaag een doos ontvangen van FS.com met een stapel korte kabels (er zit meer in de doos dan nodig maar heb wat extra besteld mocht er wat wijzigen in de toekomst)
Kleur codes:
Rood:PoE
Blauw: Productie
Groen: IoT
Geel: WAN trunk
:strip_exif()/f/image/Zx4dysdzAabzgw8GQBthN7EJ.jpg?f=fotoalbum_medium)
/f/image/HU2iX1Yd5p0bcdEz5sVoik1w.png?f=fotoalbum_medium)
:strip_exif()/f/image/OL1OltZKk7grvyjXTvLXzW0M.jpg?f=fotoalbum_medium)
:strip_exif()/f/image/8akYhl26r2s6YJV5TyrdfbOT.jpg?f=fotoalbum_medium)
:strip_exif()/f/image/bUJD3V5WEWvSvgv0aTtPAtRr.jpg?f=fotoalbum_medium)
Edit: What to see:
-UDM Pro
-USW Aggregation
-USW Pro
-USP-RPS
-UNVR-4
-UAS-XG
-Supermicro server
-Synology RS820+
Kleur codes:
Rood:PoE
Blauw: Productie
Groen: IoT
Geel: WAN trunk
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Zx4dysdzAabzgw8GQBthN7EJ.jpg?f=user_large)
:fill(white):strip_exif()/f/image/HU2iX1Yd5p0bcdEz5sVoik1w.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OL1OltZKk7grvyjXTvLXzW0M.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/8akYhl26r2s6YJV5TyrdfbOT.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bUJD3V5WEWvSvgv0aTtPAtRr.jpg?f=user_large)
Edit: What to see:
-UDM Pro
-USW Aggregation
-USW Pro
-USP-RPS
-UNVR-4
-UAS-XG
-Supermicro server
-Synology RS820+
[ Voor 3% gewijzigd door LightStar op 14-04-2021 11:08 . Reden: spullen toegevoegd ]
Die classificatie komt niet van mij maar van Netgear.:
[...]
Een managed switch is daarvoor de juiste benaming
Die kennen meer smaken als alleen managed of unmanaged :
- Fully Managed
- Plus
- Smart
- Smart with optional Cloud
- Unmanaged
[ Voor 6% gewijzigd door Dronium op 13-04-2021 17:08 ]
:strip_icc():strip_exif()/u/101621/apple.jpg?f=community)
@LightStar dat is gewoon porno
Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!
:strip_icc():strip_exif()/u/343400/crop606d8eae90679_cropped.jpg?f=community)
Staat er onder.
(Ik dacht wat vreemd, leer lezen.. maar zag pas later dat het een edit was na jou bericht en voor mijn bericht. Ik moet dus leren lezen..
[ Voor 22% gewijzigd door jack zomer op 14-04-2021 11:36 ]
The problem with communication is the illusion it has taken place.
Zo, vandaag even aan de slag geweest om het netwerk in ons nieuwe huis aan te leggen. Grootste probleem is complete gebrek aan loze leidingen en alleen een netwerk kabel naar de TV hoek, dus wat in de meterkast kan, gaat in de meterkast.. Probleem daar is dat deze helaas niet zo groot/diep is.

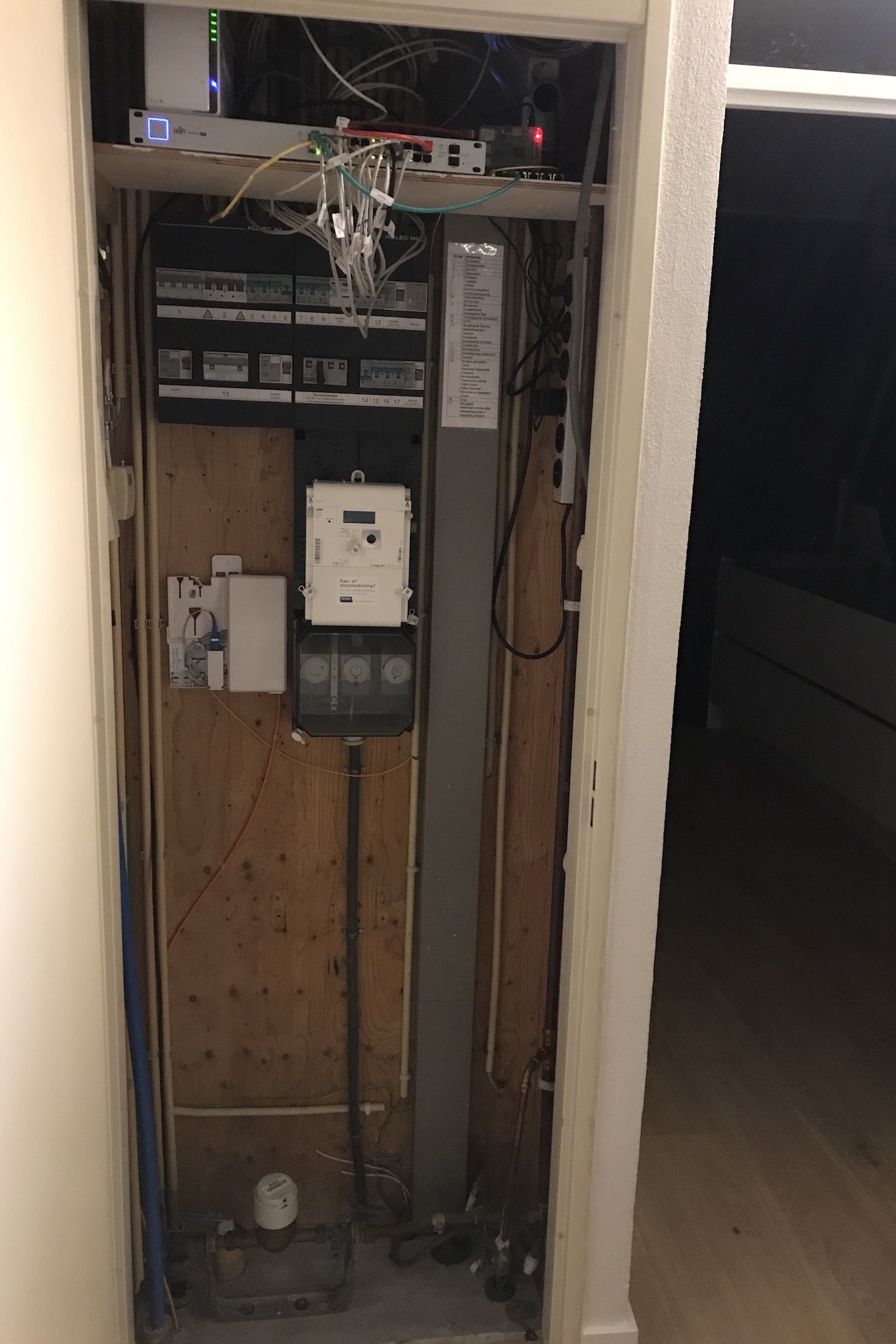

Voor:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DKgDhBJvtFd8rad68QuCpUnd.jpg?f=user_large)

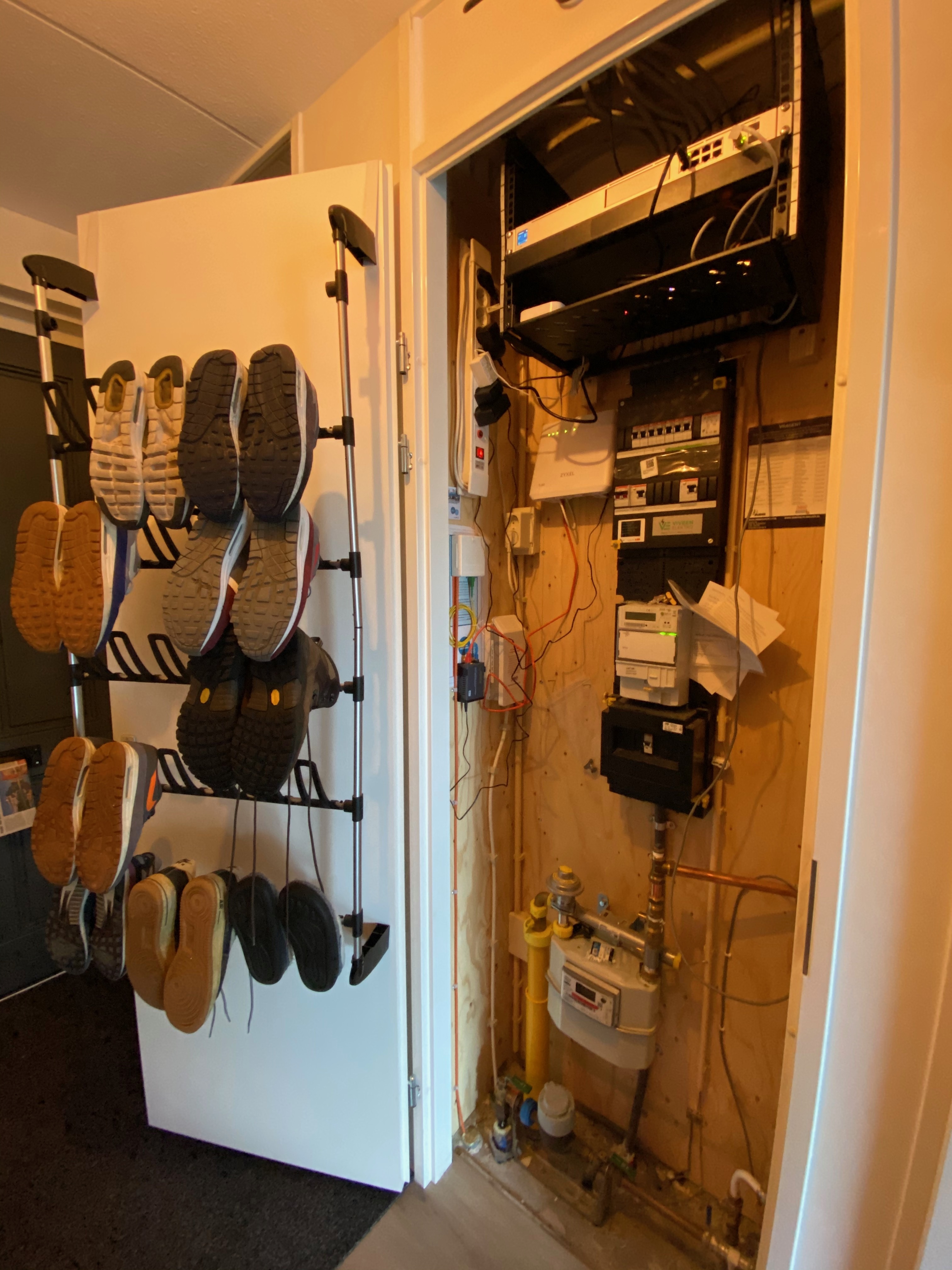

Na:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/QZY9pP8CGRkMN6btVRFCjf7E.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/KKkIFEhLglUxAwTqDCHJ7JcP.jpg?f=user_large)
En ja, de deur gaat nog dicht met al die schoenen. Hoefde alleen de bovenste rij te verwijderen
Wat zit er allemaal in:
- Unifi Dream Machine Pro
- Unifi 8-port 60W PoE switch
- Philips Hue Bridge
- Raspberry Pi (voor PiHole)
Verder in huis:
- Unifi In-Wall HD bij de TV die doorlust naar een 8-poort switch voor Tv, AppleTV, TV-box, PS4, Receiver
- Unifi AC Pro in het trappen gat (zie onder)
- Unifi Flex Switch (5 port) op zolder voor werkplek, PC en NAS
- Unifi Flex HD (moet nog ergens een plekje krijgen, waarschijnlijk buiten de meterkast
- Unifi Deurbel (moet nog geplaatst worden)
Mogelijk wordt de switch ooit nog vervangen voor een 19" 16-poort PoE versie. Compleet overkill, maar heb nu geen PoE AT waardoor de switch bij de TV een aparte voeding nodig heeft.
Het Kabelmanagement in de meterkast kan verder ook nog wel wat werk gebruiken. En verder loopt er dus geen loze leiding naar boven (zucht) dus ligt er nu provisorisch een lan kabel door het grappengat (want bereik op zolder is kut):
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BeogTJ759wLNrl90bj5O0QWm.jpg?f=user_large)

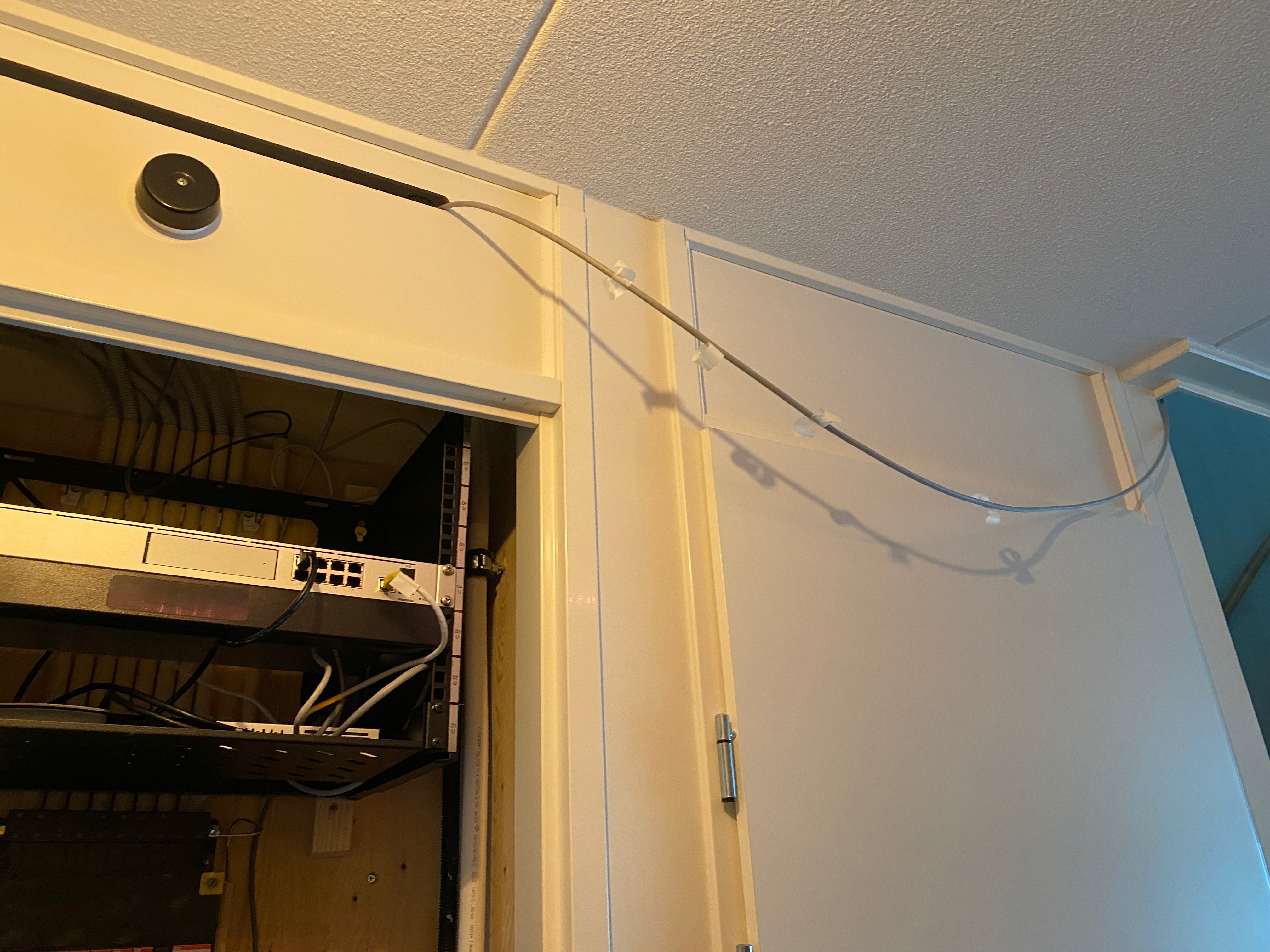

Leiding via servicekanaal is niet mogelijk want is allemaal dichtgemetseld/gepurt. Er komt nog wel een aparte lan kabel van boven in de meterkast, maar deze is nergens op aangesloten. Dus de bouwtekeningen er maar even op naslaan waar deze mogelijk uitkomt. De vorige bewoner wist van niks...
En als dat allemaal geen soelaas biedt wordt het een kabel via het trappengat met kabelgootjes.
Voor:
Na:
En ja, de deur gaat nog dicht met al die schoenen. Hoefde alleen de bovenste rij te verwijderen
Wat zit er allemaal in:
- Unifi Dream Machine Pro
- Unifi 8-port 60W PoE switch
- Philips Hue Bridge
- Raspberry Pi (voor PiHole)
Verder in huis:
- Unifi In-Wall HD bij de TV die doorlust naar een 8-poort switch voor Tv, AppleTV, TV-box, PS4, Receiver
- Unifi AC Pro in het trappen gat (zie onder)
- Unifi Flex Switch (5 port) op zolder voor werkplek, PC en NAS
- Unifi Flex HD (moet nog ergens een plekje krijgen, waarschijnlijk buiten de meterkast
- Unifi Deurbel (moet nog geplaatst worden)
Mogelijk wordt de switch ooit nog vervangen voor een 19" 16-poort PoE versie. Compleet overkill, maar heb nu geen PoE AT waardoor de switch bij de TV een aparte voeding nodig heeft.
Het Kabelmanagement in de meterkast kan verder ook nog wel wat werk gebruiken. En verder loopt er dus geen loze leiding naar boven (zucht) dus ligt er nu provisorisch een lan kabel door het grappengat (want bereik op zolder is kut):
Leiding via servicekanaal is niet mogelijk want is allemaal dichtgemetseld/gepurt. Er komt nog wel een aparte lan kabel van boven in de meterkast, maar deze is nergens op aangesloten. Dus de bouwtekeningen er maar even op naslaan waar deze mogelijk uitkomt. De vorige bewoner wist van niks...
En als dat allemaal geen soelaas biedt wordt het een kabel via het trappengat met kabelgootjes.
Sony A6700 - 10-18 F4 - 18-50 F2.8 - 24 F1.8 - 56 F1.4 - 70-350G
Zeker::
[...]
Booten moet wel lukken zo te zien!
YouTube: I've Got a Problem with my Apple! | The One Ronnie - BBC
:strip_icc():strip_exif()/u/192917/ava.jpg?f=community)
:strip_exif()/u/103329/crop58946157a3b9f_cropped.gif?f=community)
:strip_exif()/u/49248/DPCkoeienUD.gif?f=community)
Bij HP shoppen en als dat niks wordt dan maar deze : pricewatch: Ubiquiti UniFi Switch (16-poorts, 150W PoE+)
Heeft fans, maar die hoor je over het algemeen niet, tenzij je de switch voor een heel druk bedrijf gebruikt!
Hoe zit het met je telefoonaansluitingen door het huis heen
Ik heb ze allemaal misbruikt om een In Wall te plaatsen, want voor alle aansluitingen was fatsoenlijke CAT5e gebruikt!
Succes alvast verder!
Het lijkt erop dat je met aardig wat uitdagingen zit
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:strip_icc():strip_exif()/u/52016/Alfa-TiMo-square-60.jpg?f=community)
@vortexnl1982 Best prijzig deze Gen2, maar heeft geen fans. 24p variant::
[...]
Bij HP shoppen en als dat niks wordt dan maar deze : pricewatch: Ubiquiti UniFi Switch (16-poorts, 150W PoE+)
Heeft fans, maar die hoor je over het algemeen niet, tenzij je de switch voor een heel druk bedrijf gebruikt!
[...]
...
pricewatch: Ubiquiti UniFi Switch Gen 2 (24-poorts 95W PoE+)
PoE budget is ook wat beperkter.
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
Tijd om hier ook maar weer eens wat te plaatsen. In maart sleutels van nieuw huis gekregen dus meteen begonnen met het trekken van kabels:
:strip_exif()/f/image/zN8NAUyCyK8of3cXLrUyyf6r.jpg?f=fotoalbum_large)
Daarna draadkokers aangebracht, nog extra wcd's bijgeplaatst voor de elektra en een patchbeugel opgehangen met 24 poorts patchpanel en een Unifi Switch Gen 2 - 24 poorts met PoE+:
:strip_exif()/f/image/lW9kLIwmKp0GoRTUeVYwq7OT.jpg?f=fotoalbum_large)
Daarna in de loop van de weken maar eens alles afgemonteerd. Had nog een probleem met een loze leiding op de 1e etage waar oorspronkelijk een plafondpunt was gemaakt. Alleen had de installateur prutswerk geleverd om die bedrading maar gewoon dwars door de groepenkast heen te trekken (was al verkeerd gemaakt als lichtpunt dus aannemer gaf al aan dat ze die maar zelf gingen bedraden....). Dat was niet fatsoenlijk te fixen zonder de halve badkamer eruit te breken dus toen was de consensus een loze leiding in het trapgat in de lepe hoek en zodoende toch voldoende dekking op de 1e etage (en nu dus ook 2e etage) te kunnen krijgen:
:strip_exif()/f/image/JquGJJeYDB3GziuyVXqYwe5x.jpg?f=fotoalbum_large)

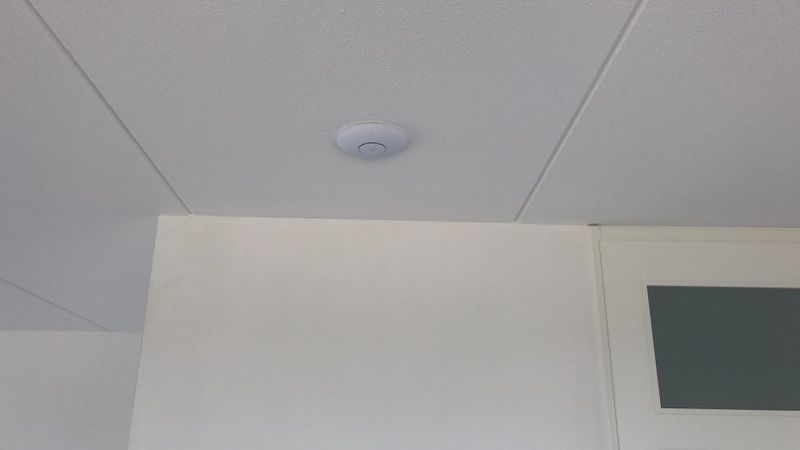

In woonkamer was het plafondpunt gelukkig wel goed en kon de AC-Pro zonder problemen worden opgehangen:
:strip_exif()/f/image/6aSPWSDhvmBSWjjsyNhForFj.jpg?f=fotoalbum_large)
Inmiddels ook glasvezel van T-Mobile erin laten aansluiten en een Cloudkey Gen2+ opgehangen, omdat er ook nog camera's buiten komen te hangen. Momenteel ziet het zaakje er nog zo uit en moet er nog wat opgeruimd en gepatched worden:
:strip_exif()/f/image/33e3KJE5zX8373DKBai0GBGa.jpg?f=fotoalbum_large)
Moet nu vooral buiten in de tuin nog aan de slag. Daar moeten nog kabels ingegraven worden tbv camera's en aansluiting op een nog te bouwen veranda/schuur. Ook moet nog een extra outdoor AP worden opgehangen. Dat ligt nu nog allemaal in de doos te wachten op montage
Zyxel modem wil ik ook nog vervangen door USG die ik nog in huidige woning heb hangen en de Synology NAS die ik nu nog in de oude woning heb staan moet nog onder op het schapje worden geplaatst waar nu nog zooi ligt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zN8NAUyCyK8of3cXLrUyyf6r.jpg?f=user_large)
Daarna draadkokers aangebracht, nog extra wcd's bijgeplaatst voor de elektra en een patchbeugel opgehangen met 24 poorts patchpanel en een Unifi Switch Gen 2 - 24 poorts met PoE+:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lW9kLIwmKp0GoRTUeVYwq7OT.jpg?f=user_large)
Daarna in de loop van de weken maar eens alles afgemonteerd. Had nog een probleem met een loze leiding op de 1e etage waar oorspronkelijk een plafondpunt was gemaakt. Alleen had de installateur prutswerk geleverd om die bedrading maar gewoon dwars door de groepenkast heen te trekken (was al verkeerd gemaakt als lichtpunt dus aannemer gaf al aan dat ze die maar zelf gingen bedraden....). Dat was niet fatsoenlijk te fixen zonder de halve badkamer eruit te breken dus toen was de consensus een loze leiding in het trapgat in de lepe hoek en zodoende toch voldoende dekking op de 1e etage (en nu dus ook 2e etage) te kunnen krijgen:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/JquGJJeYDB3GziuyVXqYwe5x.jpg?f=user_large)
In woonkamer was het plafondpunt gelukkig wel goed en kon de AC-Pro zonder problemen worden opgehangen:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/6aSPWSDhvmBSWjjsyNhForFj.jpg?f=user_large)

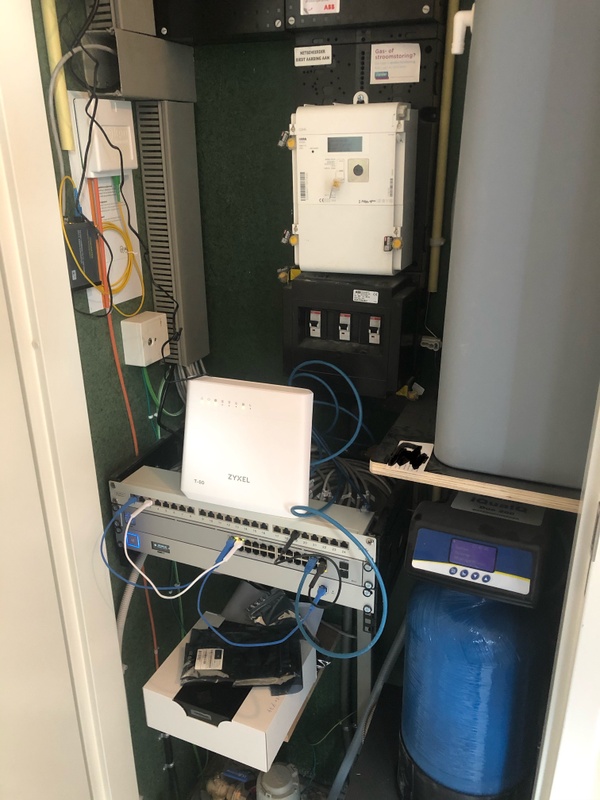

Inmiddels ook glasvezel van T-Mobile erin laten aansluiten en een Cloudkey Gen2+ opgehangen, omdat er ook nog camera's buiten komen te hangen. Momenteel ziet het zaakje er nog zo uit en moet er nog wat opgeruimd en gepatched worden:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/33e3KJE5zX8373DKBai0GBGa.jpg?f=user_large)
Moet nu vooral buiten in de tuin nog aan de slag. Daar moeten nog kabels ingegraven worden tbv camera's en aansluiting op een nog te bouwen veranda/schuur. Ook moet nog een extra outdoor AP worden opgehangen. Dat ligt nu nog allemaal in de doos te wachten op montage
Zyxel modem wil ik ook nog vervangen door USG die ik nog in huidige woning heb hangen en de Synology NAS die ik nu nog in de oude woning heb staan moet nog onder op het schapje worden geplaatst waar nu nog zooi ligt.
[ Voor 4% gewijzigd door captain007 op 16-04-2021 18:06 ]
Geen telefoonaansluitingen..:
[...]
Bij HP shoppen en als dat niks wordt dan maar deze : pricewatch: Ubiquiti UniFi Switch (16-poorts, 150W PoE+)
Heeft fans, maar die hoor je over het algemeen niet, tenzij je de switch voor een heel druk bedrijf gebruikt!
[...]
Hoe zit het met je telefoonaansluitingen door het huis heen
Ik heb ze allemaal misbruikt om een In Wall te plaatsen, want voor alle aansluitingen was fatsoenlijke CAT5e gebruikt!
Succes alvast verder!
Het lijkt erop dat je met aardig wat uitdagingen zit
. Huis uit 2017. Geen telefoon, maar ook geen loze leidingen. Huis voldoet voor de rest aan alle eisen die we hadden, dus ging het niet laten lopen op het gebrek aan loze leidingen haha. Maar goed, leuke uitdaging verder.
Sony A6700 - 10-18 F4 - 18-50 F2.8 - 24 F1.8 - 56 F1.4 - 70-350G
/u/1934/av-559.png?f=community)
Waar heb je het 19” rack vandaan?:
Zo, vandaag even aan de slag geweest om het netwerk in ons nieuwe huis aan te leggen. Grootste probleem is complete gebrek aan loze leidingen en alleen een netwerk kabel naar de TV hoek, dus wat in de meterkast kan, gaat in de meterkast.. Probleem daar is dat deze helaas niet zo groot/diep is.
Voor:
[Afbeelding]
Na:
[Afbeelding]
[Afbeelding]
En ja, de deur gaat nog dicht met al die schoenen. Hoefde alleen de bovenste rij te verwijderen
Wat zit er allemaal in:
- Unifi Dream Machine Pro
- Unifi 8-port 60W PoE switch
- Philips Hue Bridge
- Raspberry Pi (voor PiHole)
Verder in huis:
- Unifi In-Wall HD bij de TV die doorlust naar een 8-poort switch voor Tv, AppleTV, TV-box, PS4, Receiver
- Unifi AC Pro in het trappen gat (zie onder)
- Unifi Flex Switch (5 port) op zolder voor werkplek, PC en NAS
- Unifi Flex HD (moet nog ergens een plekje krijgen, waarschijnlijk buiten de meterkast
- Unifi Deurbel (moet nog geplaatst worden)
Mogelijk wordt de switch ooit nog vervangen voor een 19" 16-poort PoE versie. Compleet overkill, maar heb nu geen PoE AT waardoor de switch bij de TV een aparte voeding nodig heeft.
Het Kabelmanagement in de meterkast kan verder ook nog wel wat werk gebruiken. En verder loopt er dus geen loze leiding naar boven (zucht) dus ligt er nu provisorisch een lan kabel door het grappengat (want bereik op zolder is kut):
[Afbeelding]
Leiding via servicekanaal is niet mogelijk want is allemaal dichtgemetseld/gepurt. Er komt nog wel een aparte lan kabel van boven in de meterkast, maar deze is nergens op aangesloten. Dus de bouwtekeningen er maar even op naslaan waar deze mogelijk uitkomt. De vorige bewoner wist van niks...
En als dat allemaal geen soelaas biedt wordt het een kabel via het trappengat met kabelgootjes.
http://www.xbmcfreak.nl/
:strip_icc():strip_exif()/u/840481/crop5d53fbf401808_cropped.jpeg?f=community)
:strip_exif()/u/2869/minipad.gif?f=community)
:strip_exif()/u/67342/tnet3.gif?f=community)
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Niet zo mooi als die van sommigen maar ik was niet blij met mijn switch op een plank liggend. Na het weghalen van de gasmeter wilde ik de switch anders ophangen. De meterkast is iets te ondiep voor de switch, vandaar dat ik met met een haakse stekker voor de switch moest werken. Echter, dat lukte niet op een andere positie omdat er dan altijd elktrapijpen in de weg zaten. Daarom de switch uiteindelijk opgehangen op zijn kop op een houten plank die dwars in de kast hangt. Makkelijk bij te komen en alle kabels uit het zicht.
Voor:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/V045XjlnRjOPIsYYFiFH3BFI.jpg?f=user_large)
Na:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/qITKJSf73PrwpEjC65OxI6n1.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yakpc6mfEmK7QKNoxjn4Bzrt.jpg?f=user_large)
Voor:
Na:
WP: Mitsubishi Ecodan PUHZ-SHW112YAA, ERSC-VM2C, Procon ┃ PV: 4800Wp, SolarEdge SE5K, 15x JAM60S17/320, ZW 15º ┃ WTW: Zehnder Q600 ┃ SH: Home Assistant, Proxmox, Intel NUC 8i5 Mini
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
Oke, dit is een WIP, maar ik kan wel wat ideeen gebruiken.
Net een huis gekocht, en de bekabeling in het hele huis is een rommeltje. Flink saneren dus. Verder cat6a overal aanleggen. Meterkast is niet ruim en heeft vervelende (water)leidingen in de weg. Kant en klare patchkastjes passen niet. Maar, met veel passen en meten past er dus wel een zelfgemaakte 10-inch kast. Eigenlijk is de ruimte minder dan 10-inch, maar de 'bruikbare' ruimte van een 10-inch kast is stiekem ook minder. Mijn patchkast zit dus net een paar mm voor mijn groepenkast. Gewoon losse rails kopen, plankjes zagen, beugels erin. Ik ben zelf best tevreden met deze oplossing .
Ik moet ook de kabels in het patchpaneel nog her-rangschikken, zodat de PoE outputs bij de Unifi PoE poorten uitkomen. Verder gaat die zeiksnel modem nog weg (komt een Draytek Vigor, op een tray), en wordt er nog veel gekuist.
Mijn probleem is nu dat ik al die patchkabeltjes nog een beetje rommelig aan vind doen. Wat zijn de 'common practices'? Als je een kabel die meer dan 1U moet overbruggen, gaan die dan via de zijkant, door een gootje ofzo? Wat is de beste manier om dit er netjes uit te laten zien?

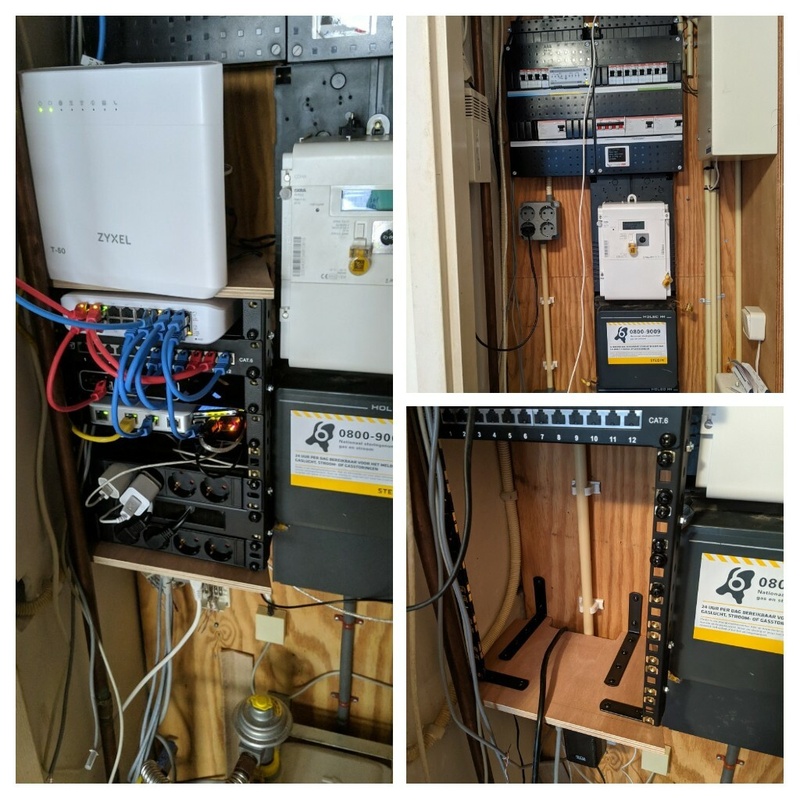

Fotootje voor, tijdens patchkast bouwen, en huidige status:
:strip_exif()/f/image/LTtc1b17BsNLZG5zDiQSd8Zp.jpg?f=fotoalbum_large)
Wat je ziet:
- Zyxel T-50
- Unifi 16 ports 60W Lite (8 PoE ports)
- Digitus 10inch cat6 patch paneel
- Unifi Cloud Key Plus 2
- Unifi Security Gateway
- Raspberry pi (voor de slimme meter en DSC security system readouts)
Net een huis gekocht, en de bekabeling in het hele huis is een rommeltje. Flink saneren dus. Verder cat6a overal aanleggen. Meterkast is niet ruim en heeft vervelende (water)leidingen in de weg. Kant en klare patchkastjes passen niet. Maar, met veel passen en meten past er dus wel een zelfgemaakte 10-inch kast. Eigenlijk is de ruimte minder dan 10-inch, maar de 'bruikbare' ruimte van een 10-inch kast is stiekem ook minder
. Mijn patchkast zit dus net een paar mm voor mijn groepenkast. Gewoon losse rails kopen, plankjes zagen, beugels erin. Ik ben zelf best tevreden met deze oplossing .Ik moet ook de kabels in het patchpaneel nog her-rangschikken, zodat de PoE outputs bij de Unifi PoE poorten uitkomen. Verder gaat die zeiksnel modem nog weg (komt een Draytek Vigor, op een tray), en wordt er nog veel gekuist.
Mijn probleem is nu dat ik al die patchkabeltjes nog een beetje rommelig aan vind doen. Wat zijn de 'common practices'? Als je een kabel die meer dan 1U moet overbruggen, gaan die dan via de zijkant, door een gootje ofzo? Wat is de beste manier om dit er netjes uit te laten zien?
Fotootje voor, tijdens patchkast bouwen, en huidige status:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/LTtc1b17BsNLZG5zDiQSd8Zp.jpg?f=user_large)
Wat je ziet:
- Zyxel T-50
- Unifi 16 ports 60W Lite (8 PoE ports)
- Digitus 10inch cat6 patch paneel
- Unifi Cloud Key Plus 2
- Unifi Security Gateway
- Raspberry pi (voor de slimme meter en DSC security system readouts)
[ Voor 0% gewijzigd door HalfVol op 17-05-2021 09:40 . Reden: typo ]
2x 305 meter klinkt veel maar dan kun je vooruit, ik zou het ook doen als ik zoveel leidingen had. Om je een indruk te geven, een tijdje geleden 2x 100 meter gebruikt voor:
2 kabels keuken
4 kabels woonkamer
2 kabels 1e etage
2 kabels zolder
2 kabels garage
Er moeten nog twee kabels naar de tuin volgend jaar, ik moet daarvoor wel even nieuw bestellen want het is zo goed als op
14590 Wp PV | 0 kWh Thuisaccu (binnenkort 14.4 kWh)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/S5Li0ZhgCHh1yNe3pm3oCJFR.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/pr8ZRp8os7Og0ffJxF6uP4Ib.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lMxvgpqEGRZ4dpK1WXRc1Mio.jpg?f=user_large)
Bedankt voor alle reacties guys, appreciate it!
Ik ga denk ik voor 3x100m rol van cat6 kabel (met name omdat cat6a iets dikker is, dus word lastiger om 2 in leiding te krijgen en snelheidsverschil is niet heel groot)
:strip_exif()/u/217171/avatar60.gif?f=community){kind=avatar}
/u/299253/crop564e3076b5849.png?f=community)
Update:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/XqqfihE0Y0kER8oVTi8rQZ7o.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DnVt5KbL3bvbH5qyuN994Van.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/rfKoRvwoKbZkn7gQ7HVhIr8e.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/uAHWdHnbnD8eh6RFgHBbl4dN.jpg?f=user_large)

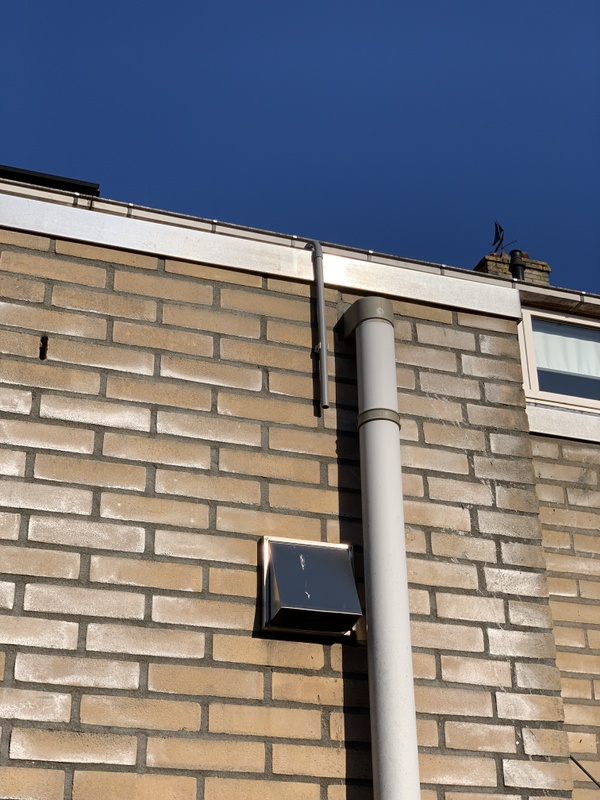

Volgende stap is de buis naar de airco doorvoer en dan kabeltrekken!
AP met klem aan de regenpijp.
Afgelopen weekend voor het eerst in het nieuwbouwhuis kunnen kijken
Helaas is de meterkast maar 36cm diep dus een rackmount gaat hem niet worden. (suggesties zijn welkom)
Nu is er in de gang nog wel een andere optie, namelijk boven de leidingen van de vloerverwarming.
De afmeting is 75x50cm, dus dacht er aan om daar dan bijvoorbeeld een 9u een wandkast te plaatsen van 600x450x500mm. Wordt natuurlijk dan wel weer een uitdaging om daar alle loze leidingen uit te laten komen)
Heeft iemand ervaring met een UDM Pro van 442.4 x 43.7 x 285.6 mm in een server/wandkast van 45cm diep? Is dat een beetje te doen of raden jullie dat af?
:strip_exif()/f/image/oJyeyTM6kwMiqLXv8YQR6msX.jpg?f=fotoalbum_large)
:strip_exif()/f/image/DVPzMfp3zDHAEIpci2YKOwC8.jpg?f=fotoalbum_large)
Helaas is de meterkast maar 36cm diep dus een rackmount gaat hem niet worden. (suggesties zijn welkom)
Nu is er in de gang nog wel een andere optie, namelijk boven de leidingen van de vloerverwarming.
De afmeting is 75x50cm, dus dacht er aan om daar dan bijvoorbeeld een 9u een wandkast te plaatsen van 600x450x500mm. Wordt natuurlijk dan wel weer een uitdaging om daar alle loze leidingen uit te laten komen)
Heeft iemand ervaring met een UDM Pro van 442.4 x 43.7 x 285.6 mm in een server/wandkast van 45cm diep? Is dat een beetje te doen of raden jullie dat af?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/oJyeyTM6kwMiqLXv8YQR6msX.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DVPzMfp3zDHAEIpci2YKOwC8.jpg?f=user_large)
“…There is nothing either good or bad, but thinking makes it so…”
/u/323687/crop5b379d7837c91_cropped.png?f=community)
je hebt geen gasmeter, dus je kan hem gekanteld ophangen, je zou even gemakkelijk door het topic kunnen zoeken met het filter op plaajtes, dan krijg je een idee wat er allemaal mogelijk is.:
Afgelopen weekend voor het eerst in het nieuwbouwhuis kunnen kijken
Helaas is de meterkast maar 36cm diep dus een rackmount gaat hem niet worden. (suggesties zijn welkom)
Nu is er in de gang nog wel een andere optie, namelijk boven de leidingen van de vloerverwarming.
De afmeting is 75x50cm, dus dacht er aan om daar dan bijvoorbeeld een 9u een wandkast te plaatsen van 600x450x500mm. Wordt natuurlijk dan wel weer een uitdaging om daar alle loze leidingen uit te laten komen)
Heeft iemand ervaring met een UDM Pro van 442.4 x 43.7 x 285.6 mm in een server/wandkast van 45cm diep? Is dat een beetje te doen of raden jullie dat af?
[Afbeelding]
[Afbeelding]
[ Voor 4% gewijzigd door xleeuwx op 26-04-2021 11:42 ]
:strip_icc():strip_exif()/u/157485/ava.jpg?f=community)
Mij is het ook gelukt, zelfs met een 48 poorts 750W unifi switch (welke nog een stuk hoger is dan de UDM Pro).
Wel nog een tip voor @Greatsword, hang alles aan de bovenkant van de meter, niet onderin. Je kunt vast aan de zijkant 2 balken vastschroeven of een houten plaat voor de leidingen maken en die via hoekprofielen aan de zijkant vast maken zodat je alles wat naar voren hebt.
Dan haal je een 4U muurbevestiging en hang je het geheel eventueel op de kop op (dan heb je alles direct netjes afgedekt voor de loze leidingen).
Zo heb ik het gedaan en het ziet er heel strak uit.
Onderin kon bij ons niet omdat we daar nog een waterontharder hebben staan. Als je die nu of in de toekomst ook wilt dan kun je beter de onderkant zoveel mogelijk vrij houden.
En hier de plaatjes erbij, dan hoef je niet te zoeken:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HtIwa7GOYoSjgw6WEHK4tSaw.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/VysTe3mOE2vGLgcx38vE2Ewc.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/LGcn8AqgZu30LwxEVNPXj4js.jpg?f=user_large) |
[ Voor 40% gewijzigd door DutchKel op 26-04-2021 12:24 ]
Don't drive faster than your guardian angel can fly.
@DutchKel Bedankt!
Helemaal niet gedacht dat dat ook een optie zou kunnen zijn.
Boven en zijkant zien er nu zo uit (kabels moeten nog getrokken worden) gaat dat dan lukken denk je?
:strip_exif()/f/image/FDGeAOTkYk13VO70vEIHnMsB.jpg?f=fotoalbum_large)
:strip_exif()/f/image/faaRHt3GkFWVqQVlgazQv2GQ.jpg?f=fotoalbum_large)
Helemaal niet gedacht dat dat ook een optie zou kunnen zijn.
Boven en zijkant zien er nu zo uit (kabels moeten nog getrokken worden) gaat dat dan lukken denk je?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FDGeAOTkYk13VO70vEIHnMsB.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/faaRHt3GkFWVqQVlgazQv2GQ.jpg?f=user_large)
“…There is nothing either good or bad, but thinking makes it so…”
:strip_exif()/u/50926/BjornDune.gif?f=community)
Hier is de meterkast 34 cm diep, gemeten vanaf de deur post, past prima, let wel dat ik de ruimte van de deurpost nodig heb voor kabels, maar jij hebt nog 2cm extra.:
Afgelopen weekend voor het eerst in het nieuwbouwhuis kunnen kijken
Helaas is de meterkast maar 36cm diep dus een rackmount gaat hem niet worden. (suggesties zijn welkom)
[...]
Heeft iemand ervaring met een UDM Pro van 442.4 x 43.7 x 285.6 mm in een server/wandkast van 45cm diep? Is dat een beetje te doen of raden jullie dat af?
WIP, dus nog niet helemaal "nette lan afwerking", maar die UDM-P (een-na-onderste) gaat prima passen.
De stroomkabel was wel passen-meten met houten spacers.
[ Voor 6% gewijzigd door Cardinal op 26-04-2021 13:11 ]
/u/265722/crop5a65d2055c45e_cropped.png?f=community)
Ik heb die van mij gewoon bij een Nederlandse webshop gekocht samen met andere zooi en die steken ook nog een klein beetje uit zodat je ze makkelijker kan verwijderen of juist erin prikken/terugzetten!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
/u/172597/crop5e1225c8b1011.png?f=community)
No trees were harmed in creating this message. However, a large number of electrons were terribly inconvenienced.
:strip_icc():strip_exif()/u/49919/Icon-CBR600F2.jpg?f=community){kind=icon}
No trees were harmed in creating this message. However, a large number of electrons were terribly inconvenienced.
:strip_icc():strip_exif()/u/333229/Logo%2520RFixIT%2520Tweakers.jpg?f=community)
![[Afbeelding]](https://tweakers.net/i/hqK_0tWv6gy6FPl67AifO2MB6tU=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/e3JjrawslBiPYYvb8uImvKQT.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/8foAqd9mROpfoTWHcAEiGwygWos=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/vJ4eg4roShnKjAKhCOwkBZzT.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/iUPcVDltVd4S2scM9-8_uITFZbA=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/g76IXVxfDH2wQA2ElHCYaGkt.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/XZKYqYP-rorf24wd_SWnyiTYbtk=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/UyqpVQaeaDiSEBjwvPm2cYWi.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/vfxsM6vpfstutJkQGXneksgV2cU=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/nPoqXTOlZ6scHf1yOs1rJw6l.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/jYxD0R-F-iF4HQbRcGtWx6nxWKs=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/If8naMkD9sanZqamc3jrO2Ql.jpg?f=user_large){kind=link}
Ik heb de mijne gekocht via Amazon bij Conrad, scheelde in de verzendkosten en netto dus goedkoper
14590 Wp PV | 0 kWh Thuisaccu (binnenkort 14.4 kWh)
