ik zou hier nog iets van een kapje gebruiken onder die kabels man!
/u/231183/jp_thumb_small.png?f=community)
Supervet gedaan!:
Na jarenlang meegelezen te hebben, had ik afgelopen weekend eindelijk de kans om de hier opgedane kennis in praktijk te brengen! Een familielid heeft een nieuw huis betrokken en vroeg mij om het thuisnetwerk aan te leggen. Geen vooraf plaatjes dus, wel een aantal plaatjes van het proces en het eindresultaat. Disclaimer: het had nog wel strakker gekund, maar het moest in 1 dag en de avondklok kwam in zicht
Aan het eind van de ochtend waren er 8 kabels getrokken (CAT6), waarvan 2 door 1 leiding:
[Afbeelding]
Afmonteren op dit kleine 8-poorts patchpaneeltje:
[Afbeelding]
Aan de andere kant op een 4-tal WCD's, waarvan dus 1 dubbele (jammer dat die niet altijd op dezelfde hoogte uitkwamen als de elektra-WCD's):
[Afbeelding]
[Afbeelding]
En op beide overlopen een pricewatch: Ubiquiti UniFi AC In-Wall
[Afbeelding]
Tenslotte afwerken in de meterkast:
[Afbeelding]
Vanaf het patchpaneel naar een pricewatch: Ubiquiti UniFi Switch Lite 8 PoE:
[Afbeelding]
Werkt als een trein, en de 'klant' was erg tevreden met het eindresultaat!
[Afbeelding]
Een vraag aangezien ik mijn nieuwe netwerk aan het uitdenken ben. Waar heb je dat 8-poorts patch paneeltje weg?
:strip_exif()/u/55543/crop5eb8fd6c1bf0a_cropped.gif?f=community)
Ik ben bang dat een kapje het niet mooier maakt. Het wordt dan een behoorlijk groot kapje namelijk. De kabels zelf zijn nu best subtiel. Ze zijn ook erg stug omdat het een buitenkabel is.:
[...]
ik zou hier nog iets van een kapje gebruiken onder die kabels man!
Don't drive faster than your guardian angel can fly.
:strip_icc():strip_exif()/u/343400/crop606d8eae90679_cropped.jpg?f=community)
Dat lijkt op die van Digitus te zijn die je bij Amazon.nl of .de kan halen.:
[...]
Supervet gedaan!
Een vraag aangezien ik mijn nieuwe netwerk aan het uitdenken ben. Waar heb je dat 8-poorts patch paneeltje weg?
Hierbij de link naar .de daar heb je wat meer opties staan: https://www.amazon.de/-/e...-Black/dp/B001BG0DGI?th=1
Het begint erop te lijken, moeten nog wat kabels getrokken worden maar dat is voor een regenachtig dagje een mooi klusje. Cat 6 netwerk. Nieuwe NAS en NVR van Synology volgen nog.
:strip_exif()/f/image/U6KKPJUJGDqETRdtXSBqysVL.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/U6KKPJUJGDqETRdtXSBqysVL.jpg?f=user_large)
:strip_exif()/u/117880/911_gt3rs_60.gif?f=community)

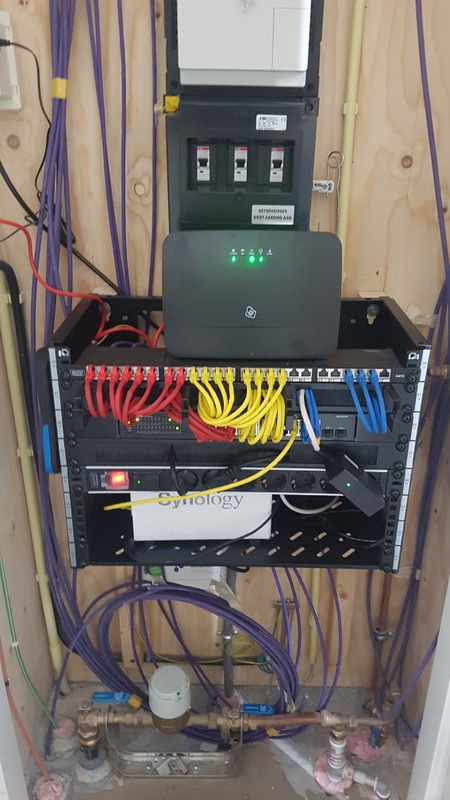

Lees hier af en toe mee en ook wat inspiratie opgedaan, hier wat ik ervan gemaakt heb
:strip_exif()/f/image/7R8fUWvBU434TK97BhOgjCxg.jpg?f=fotoalbum_large)
Specs netwerk:
Glasvezel router Caiway
USG-3P router
USW-Lite-16-PoE Switch
Cloud-Key-Gen2-Plus
Synology Diskstation
(laatste twee helemaal rechtsonder op het plankje net een klein beetje zichtbaar)
Daar hangt aan Unifi spul het volgende aan:
2 x UAP-AC-IW
1 x UAP-AC-Lite
2 x UVC-G3-Flex
1 x UVC-G3-Micro
Kabels:
Lapp 2170143 Cat 6A kabel voor binnen
Lapp 2170977 Cat 7 outdoor kabel voor direct ingraven
Lapp 24441240 in div. lengtes patchkabels
Lapp 21700601 connectors (andere connectors kon ik niet vinden voor de dikke kabels)
Voor het gasvrij gaan heb ik de gasleiding verder afgekoppeld en 4G4 kabel getrokken door de vrijgekomen gasleiding naar de warmtepomp en de kookplaat toe. Waar eerder een gas gevoede ketel en fornuis aanwezig waren. Hiervoor ook de meterkast een update gegeven naar een grote Hager box met genoeg ruimte voor de extra krachtgroepen, kwh meter en overspannings beveiliging (SPD).
En verder nog wat restjes kabel onderin, trekveer, etc...
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/7R8fUWvBU434TK97BhOgjCxg.jpg?f=user_large)
Specs netwerk:
Glasvezel router Caiway
USG-3P router
USW-Lite-16-PoE Switch
Cloud-Key-Gen2-Plus
Synology Diskstation
(laatste twee helemaal rechtsonder op het plankje net een klein beetje zichtbaar)
Daar hangt aan Unifi spul het volgende aan:
2 x UAP-AC-IW
1 x UAP-AC-Lite
2 x UVC-G3-Flex
1 x UVC-G3-Micro
Kabels:
Lapp 2170143 Cat 6A kabel voor binnen
Lapp 2170977 Cat 7 outdoor kabel voor direct ingraven
Lapp 24441240 in div. lengtes patchkabels
Lapp 21700601 connectors (andere connectors kon ik niet vinden voor de dikke kabels)
Voor het gasvrij gaan heb ik de gasleiding verder afgekoppeld en 4G4 kabel getrokken door de vrijgekomen gasleiding naar de warmtepomp en de kookplaat toe. Waar eerder een gas gevoede ketel en fornuis aanwezig waren. Hiervoor ook de meterkast een update gegeven naar een grote Hager box met genoeg ruimte voor de extra krachtgroepen, kwh meter en overspannings beveiliging (SPD).
En verder nog wat restjes kabel onderin, trekveer, etc...
30 x JaSolar JAM66S30-495 (15 east, 15 west) on SMA STP10.0-3SE-40
:strip_icc():strip_exif()/u/207277/avatar2080_3.jpg?f=community){kind=avatar}
We gaan in de lente onze tuin aanpakken, inclusief het bouwen van een vrijstaande overkapping + schuur in de hoek van de tuin. Uiteraard moet hier een netwerkkabel naar toe om de tuin van goede wifi te voorzien. 10 meter kabel is meer dan genoeg, dus een rol van 50, 100 of 305 meter sla ik liever over
Ik ben niet van plan om een aparte buis naar de schuur te leggen dus de kabel gaat 'bloot' in de grond. Ik zit nu te Googlen naar CAT6 grondkabel maar ik word niet direct heel enthousiast van de resultaten: of niet per meter te koop, of CCA, of al met de stekkers eraan (al kan ik dat laatste natuurlijk gewoon strippen) .
Iemand nog tips?
Ik ben niet van plan om een aparte buis naar de schuur te leggen dus de kabel gaat 'bloot' in de grond. Ik zit nu te Googlen naar CAT6 grondkabel maar ik word niet direct heel enthousiast van de resultaten: of niet per meter te koop, of CCA, of al met de stekkers eraan (al kan ik dat laatste natuurlijk gewoon strippen) .
Iemand nog tips?
V/A: Gevraagd ongeveer 10 meter cat 6 koper buitenkabel? Er zullen vast wel mensen zijn die een rol van 100 meter kopen en dan iets over hebben.:
We gaan in de lente onze tuin aanpakken, inclusief het bouwen van een vrijstaande overkapping + schuur in de hoek van de tuin. Uiteraard moet hier een netwerkkabel naar toe om de tuin van goede wifi te voorzien. 10 meter kabel is meer dan genoeg, dus een rol van 50, 100 of 305 meter sla ik liever over
Ik ben niet van plan om een aparte buis naar de schuur te leggen dus de kabel gaat 'bloot' in de grond. Ik zit nu te Googlen naar CAT6 grondkabel maar ik word niet direct heel enthousiast van de resultaten: of niet per meter te koop, of CCA, of al met de stekkers eraan (al kan ik dat laatste natuurlijk gewoon strippen) .
Iemand nog tips?
Don't drive faster than your guardian angel can fly.
/u/262016/crop64ed94e1a7757_cropped.png?f=community)
Zou ik ook doen. En dan meteen nog een paar loze leidingen er naast. Slagvaste PVC kost bijna niets en loze leidingen kan je nooit te veel hebben is mijn ervaring:
eh ja... toch een buis in de grond leggen? Of is dat een open deur
/u/264646/crop5daf0e4f3f3a8_cropped.png?f=community)
:strip_icc():strip_exif()/u/101621/apple.jpg?f=community)
Nu nog Power over Fiber
Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/k7n5myFeYnnyJ5GFWdzWqs8I.jpg?f=user_large)
Heeft iemand wel zijn best gedaan geloof ik boven in met de buis die boven in de meterkast gaat, Ziet er beetje oeps uit.:
Lees hier af en toe mee en ook wat inspiratie opgedaan, hier wat ik ervan gemaakt heb
[Afbeelding]
Specs netwerk:
Glasvezel router Caiway
USG-3P router
USW-Lite-16-PoE Switch
Cloud-Key-Gen2-Plus
Synology Diskstation
(laatste twee helemaal rechtsonder op het plankje net een klein beetje zichtbaar)
Daar hangt aan Unifi spul het volgende aan:
2 x UAP-AC-IW
1 x UAP-AC-Lite
2 x UVC-G3-Flex
1 x UVC-G3-Micro
Kabels:
Lapp 2170143 Cat 6A kabel voor binnen
Lapp 2170977 Cat 7 outdoor kabel voor direct ingraven
Lapp 24441240 in div. lengtes patchkabels
Lapp 21700601 connectors (andere connectors kon ik niet vinden voor de dikke kabels)
Voor het gasvrij gaan heb ik de gasleiding verder afgekoppeld en 4G4 kabel getrokken door de vrijgekomen gasleiding naar de warmtepomp en de kookplaat toe. Waar eerder een gas gevoede ketel en fornuis aanwezig waren. Hiervoor ook de meterkast een update gegeven naar een grote Hager box met genoeg ruimte voor de extra krachtgroepen, kwh meter en overspannings beveiliging (SPD).
En verder nog wat restjes kabel onderin, trekveer, etc...
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
:strip_icc():strip_exif()/u/253641/crop686f9cec6f8b1_cropped.jpg?f=community)
Terwijl de kast zelf wel heel nice is. .ben aan het orienteren naar een nieuwe groepenkast (de meterkast is de gehele ruimte
) en was al bij Hager uitgekomen (omdat ik het er ook netjes uit wil laten zien)Maar deze (met extra deurtje had ik nog niet gezien)
*sowieso

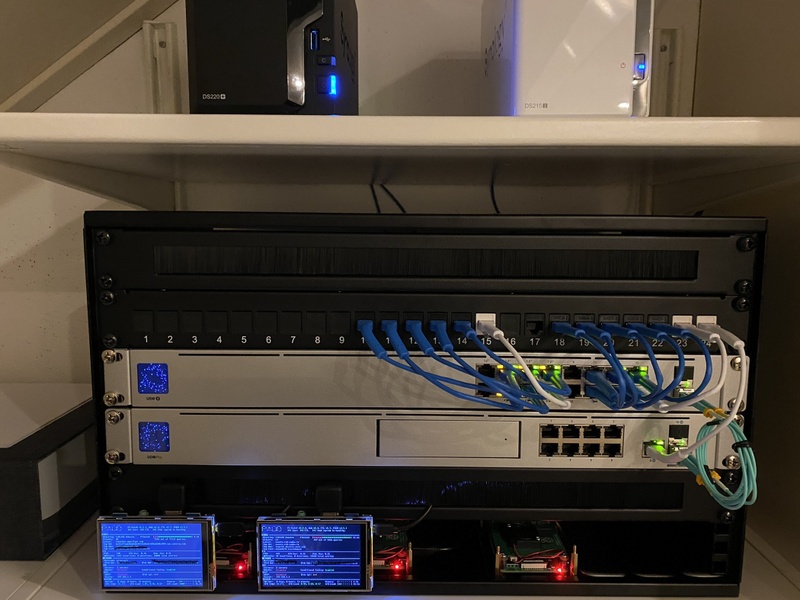

Inmiddels begint mijn rackje aardig richting zijn final form te gaan.
:strip_exif()/f/image/zXIINfYIAbUcQwo0f1YfrU34.jpg?f=fotoalbum_large)
Vrijwel de hele spullenboel staat inmiddels op zolder wegens ruimtegebrek in de meterkast. Daar heb ik enkel het Ziggo modem, een Unifi switch, een nanoHD en de Hue bridge nog staan. Binnenkort gaat Ziggo er hier uit en komt er glasvezel via Tweak.
Op zolder dus een 6u rack. Met daarin een UDM-Pro, een Gen 2 16 poort PoE Switch. Onderin liggen 3 Raspberry Pi 4’s (tweemaal met 4GB en eenmaal met 8GB) met daaraan 2 mini displays met PADD. Elke Pi draait op een M2 SSD, deze drie liggen rechtsonder naast elkaar. De 2 PI’s met 4GB draaien Pi-hole en eentje draait ook nog Homebridge. De 8GB Pi draait Ubuntu 20.10 desktop en beheer deze volledig headless, daar draait nog niks bijzonders op.
Op de plank erboven staan 2 Synology’s. Een DS220+ en een DS215j.
Wat je verder niet ziet qua netwerkhardware zijn nog een paar Unifi 8 poort switches, een Flex mini en een drietal nanoHD’s (op elke verdieping eentje).
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zXIINfYIAbUcQwo0f1YfrU34.jpg?f=user_large)
Vrijwel de hele spullenboel staat inmiddels op zolder wegens ruimtegebrek in de meterkast. Daar heb ik enkel het Ziggo modem, een Unifi switch, een nanoHD en de Hue bridge nog staan. Binnenkort gaat Ziggo er hier uit en komt er glasvezel via Tweak.
Op zolder dus een 6u rack. Met daarin een UDM-Pro, een Gen 2 16 poort PoE Switch. Onderin liggen 3 Raspberry Pi 4’s (tweemaal met 4GB en eenmaal met 8GB) met daaraan 2 mini displays met PADD. Elke Pi draait op een M2 SSD, deze drie liggen rechtsonder naast elkaar. De 2 PI’s met 4GB draaien Pi-hole en eentje draait ook nog Homebridge. De 8GB Pi draait Ubuntu 20.10 desktop en beheer deze volledig headless, daar draait nog niks bijzonders op.
Op de plank erboven staan 2 Synology’s. Een DS220+ en een DS215j.
Wat je verder niet ziet qua netwerkhardware zijn nog een paar Unifi 8 poort switches, een Flex mini en een drietal nanoHD’s (op elke verdieping eentje).
:strip_icc():strip_exif()/u/77667/crop56b7832c3f349_cropped.jpeg?f=community)
Tuurlijk, ik plaatste het ook omdat iemand hier vroeg om zijn UTP bloot in de grond te gaan leggen..
Ja je hebt 2 groepen mensen; degene die nog nooit een inslag gehad hebben en ...
Voor elke camera of ap is inderdaad overdreven, maar voor de trunk naar een tuinhuis of bijgebouw is dat toch wel te overwegen..
Ben ik nou als enige jaloers op die schermpjes van @Valderrama ?
Is dat een add-on van Pi-Hole?
Is dat een add-on van Pi-Hole?
[ Voor 19% gewijzigd door Toppe op 11-03-2021 19:59 ]
Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!
:strip_exif()/u/3443/lizard.gif?f=community)
Met een snelle google dit gevonden: https://github.com/pi-hole/PADD
Nee, ik heb er ook last van, ik zou er bijna een pi voor kopen
. Ook echt heel netjes gedaan met het zo wegwerken van de hdmi kabels.
PiHole draait op m’n server. Wordt dan maar 24”😂:
[...]
Nee, ik heb er ook last van, ik zou er bijna een pi voor kopen
Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!
Ten tijde van verveling gaan bedenken hoe ik het rack wat kon “pimpen” en zodoende met een schermpje begonnen en inderdaad PADD. Aangezien ik 2 Pi’s heb met Pihole moest er ook maar voor die tweede Pi ook een schermpje komen.
Er hing eerst een kleine Hager kast (Vision, nu is het de Vega) en ik heb de buizen moeten inkorten en herbuigen om te fitten op de grotere kast. Ook met een buigveer was dit best lastig, waardoor op enkele buizen wat rimpels te zien zijn:
[...]
Terwijl de kast zelf wel heel nice is. .ben aan het orienteren naar een nieuwe groepenkast (de meterkast is de gehele ruimte
Maar deze (met extra deurtje had ik nog niet gezien)
30 x JaSolar JAM66S30-495 (15 east, 15 west) on SMA STP10.0-3SE-40
Dank!
Nope, GIRA standaard zuiver wit, dezelfde lijn als het schakelmateriaal voor elektra.
Voor het afmonteren in de inbouwdozen heb ik het basiselement van Rutenbeck gebruikt.
Die schroef is inderdaad redelijk aanwezig, maar de overeenkomst met het bestaande schakelmateriaal was een belangrijker argument.:
[...]
Ik vind dat model met zo'n schroef boven de aansluitingen echt zo vreselijk lelijk...
Mocht je ze ooit nog wisselen koop dan effe een model die de schroef achter het plastic plaatje heeft zitten, zoals deze : https://www.netwerkkabel....003-verticale-invoer.html
Tnx! Ik heb voor dit paneeltje van deleyCON gekozen. Lijkt inderdaad sterk op de Digitus die @Aramiss noemde, maar vanwege het subtiele verschil dat de poortnummers boven de poortjes staan ben ik voor deze gegaan, omdat de patchkabels die nu niet aan het zicht onttrekken!:
[...]
Supervet gedaan!
Een vraag aangezien ik mijn nieuwe netwerk aan het uitdenken ben. Waar heb je dat 8-poorts patch paneeltje weg?
De afgelopen weken/maanden gewerkt aan een netwerk in ons huis. We zijn begin december eigenaar geworden van een bestaande woning uit 1995. Een twee-onder-een-kap met drie verdiepingen, een garage en een redelijk tuin. Mijn wens was om hier zoveel als mogelijk bedraad aan te sluiten en daarnaast een goed dekkend WiFi netwerk te hebben. Sommige stappen van de realisatie heb ik hier al eerder gepost. Voor nu even vanaf het begin hoe ik het heb aangepakt. Uiteraard veel dank voor de tips en inspiratie die afstammen uit deze topicreeks
Omdat de meterkast vaak centraal staat bij de afwerking heb ik deze samen met het boodschappenlijstje tot het laatst bewaard. Nette LAN afwerking vind namelijk plaats door het hele huis wat mij betreft
Voor:
:strip_exif()/f/image/2hobCzACyqttjxMAVSnows7I.jpg?f=fotoalbum_large)

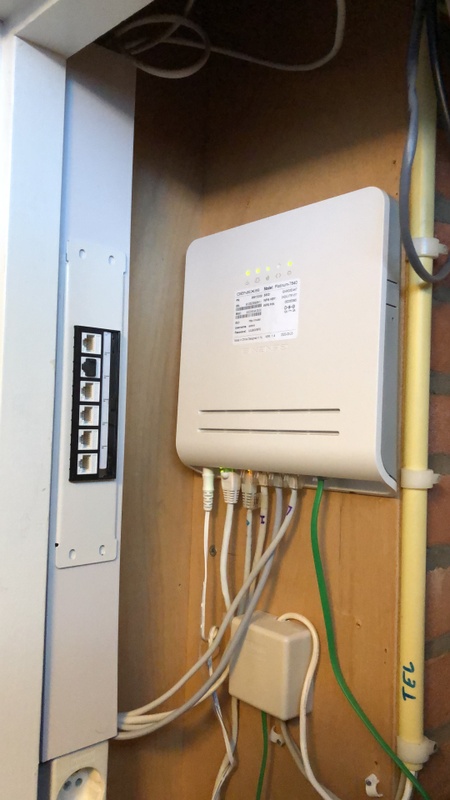

Alle bestaande kabels en modems zijn weg (dit is overigens een foto nog voor de overdracht). Ook de plankjes weggehaald om ruimte te maken voor een 19 inch rack.
Tijdens:
:strip_exif()/f/image/6z09CHujPhSa1PwiWyM6lO92.jpg?f=fotoalbum_large)
:strip_exif()/f/image/GUrvECIWUnxw5wNL0XUXsK8I.jpg?f=fotoalbum_large)

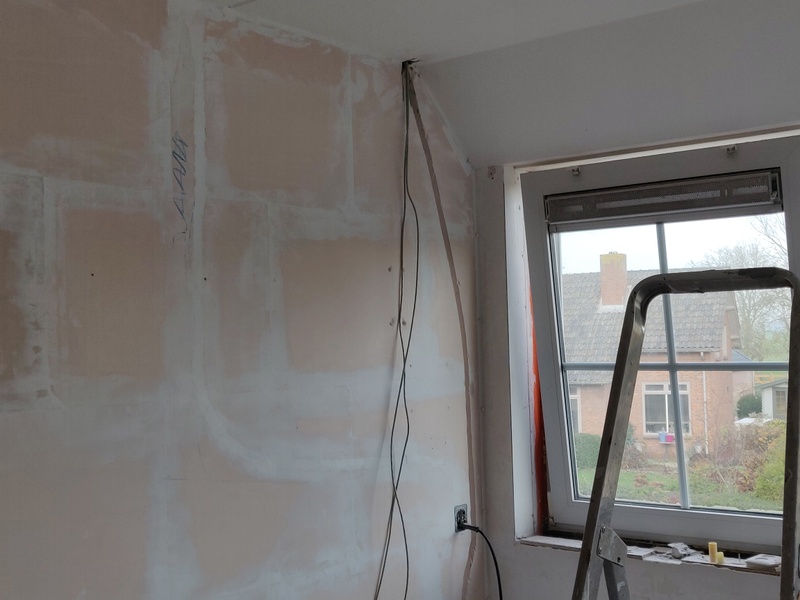

Sleuf gefreesd in de muur, leiding geplaatst met de CAT6 kabels en uiteraard weer netjes dichtgesmeerd en een behang erover.
:strip_exif()/f/image/YRWrJydlQ5I96sA4cskqIFn4.jpg?f=fotoalbum_large)

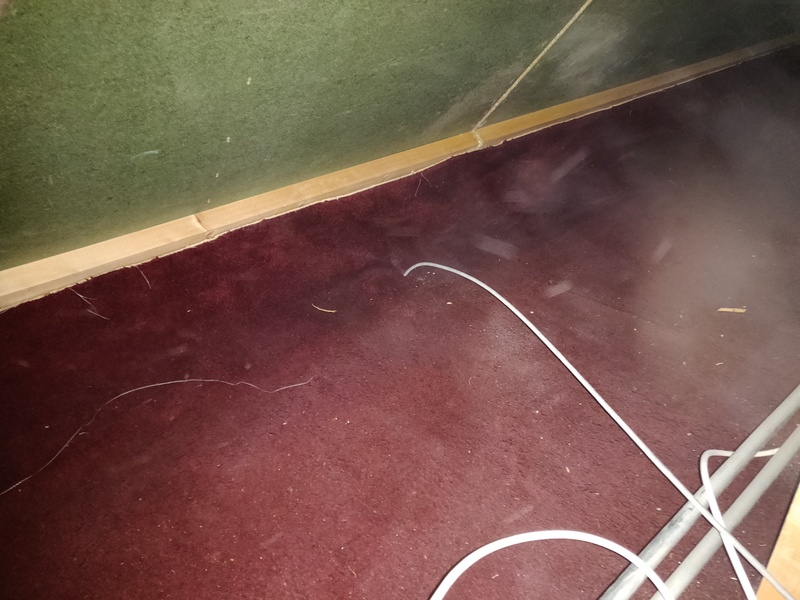

Hier zie je de trekveer die achter de knieschotten uitkomt.
:strip_exif()/f/image/HN0OMntDbFrLHbjPan5DMsAd.jpg?f=fotoalbum_large)
Een leiding op de muur, ééntje naar de nok voor een accespoint, de andere komt uit op kantoor.
:strip_exif()/f/image/VSd84KerRyN3gI7q96D2W2Vi.jpg?f=fotoalbum_large)
Met een hollewanddoos in het vaste deel van de knieschotten een aansluiting kunnen realiseren. In de garage is een AP-AC-Lite geplaatst, in de nok op zolder een AP-AC-LR.
:strip_exif()/f/image/904V8IHqrVhMzoEcSh0VnJtG.jpg?f=fotoalbum_large)

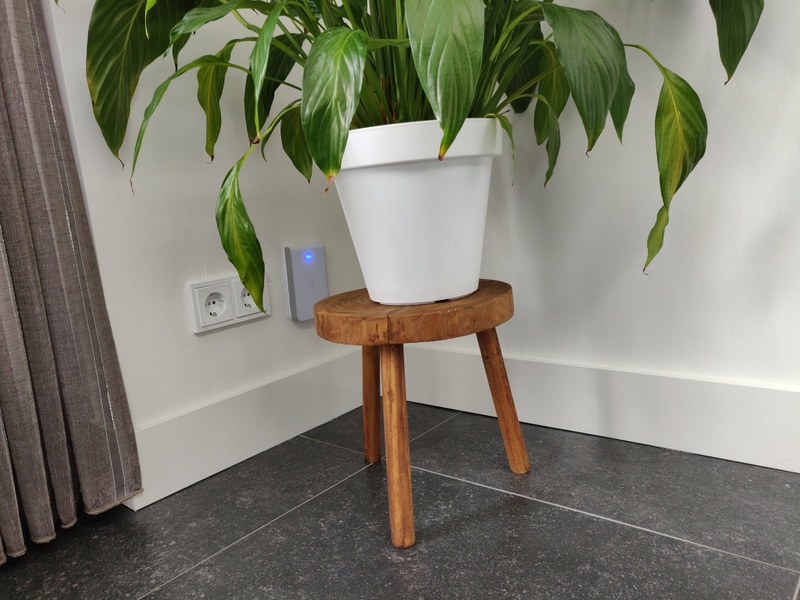

Unifi AC In Wall in de keuken. Eentje in de woonkamer achter de televisiekast uit het zicht. In de woonkamer net als in de keuken op een doos die ook los zit van de WCD's.
:strip_exif()/f/image/HMngf1cg5cPHqi7vBO7d3BOj.jpg?f=fotoalbum_large)

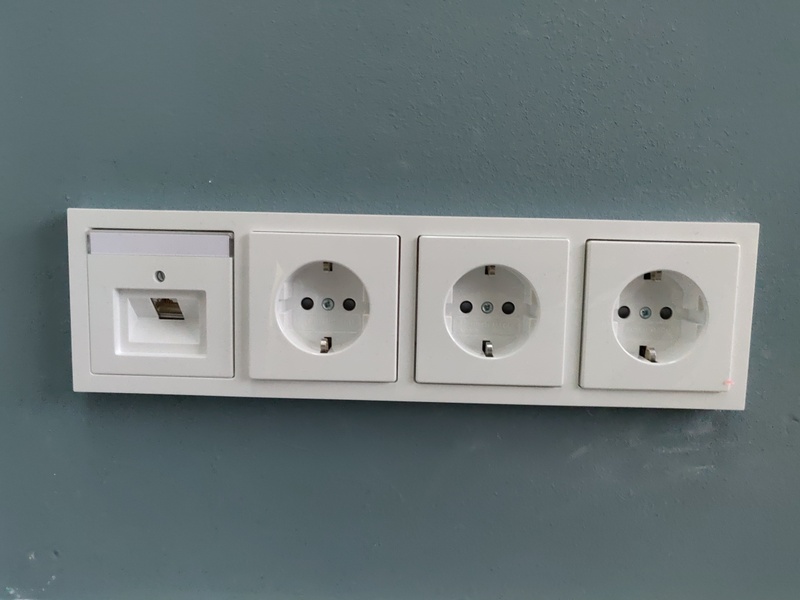

Een andere aansluiting komt uit in een set van 4 dozen in de keuken, hier zat eerst een COAX aansluiting.
:strip_exif()/f/image/lEZ9c2ovzREWxA2KA71kQNF6.jpg?f=fotoalbum_large)
Unifi AP-AC-LR op zolder.
:strip_exif()/f/image/HHRXWJ0hdY1vTngdCtAPff2s.jpg?f=fotoalbum_large)
Unifi Flex Mini op zolder bij de PC, patchkabel naar de NAS en PC.
:strip_exif()/f/image/7HTkc1cz7abtx4yBPXbyPkTX.jpg?f=fotoalbum_large)
Unifi AP-AC-Lite in de garage met op de achtergrond één van de twee USW-Flex switches en een G3 Flex.
:strip_exif()/f/image/WC99koTdHt2GAxMvvtSxrF79.jpg?f=fotoalbum_large)
:strip_exif()/f/image/iNY0OlkmbKVAJl03JBnlo08v.jpg?f=fotoalbum_large)

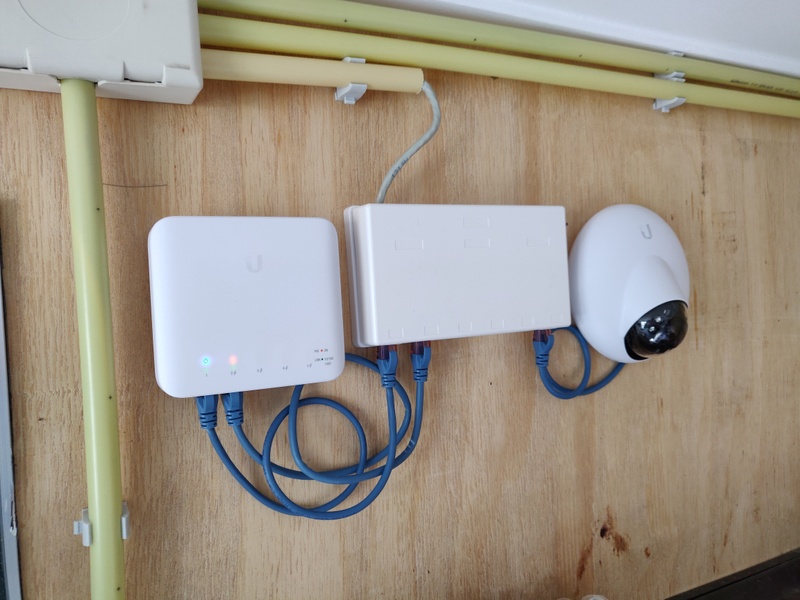

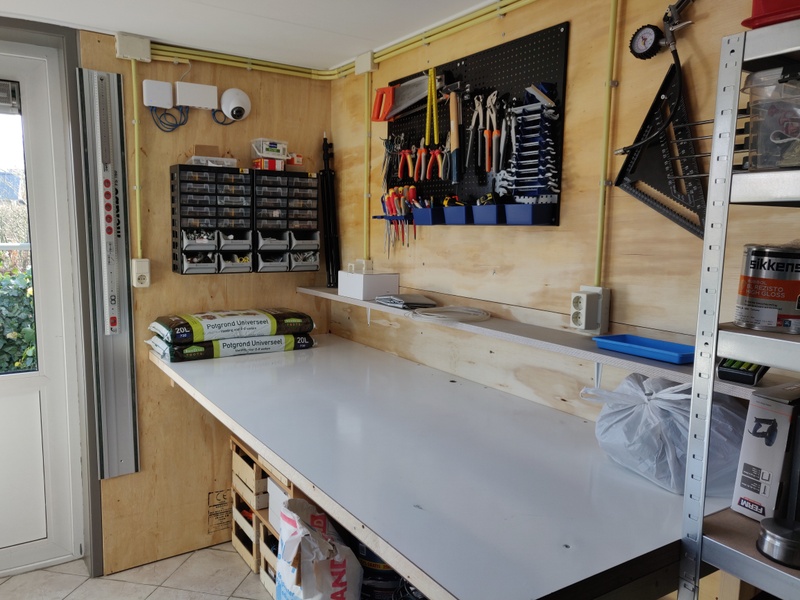

De andere USW-Flex switch met een G3 Dome boven de werkbank.
:strip_exif()/f/image/rnYGklHhu92khXZTf8cUSq4P.jpg?f=fotoalbum_large)
Een dubbele consolidation-point box bij de omvormer (mogelijk komt er nog een tweede omvormer bij binnenkort).
:strip_exif()/f/image/vUU1PE9knuHG6puxC0TDsbSn.jpg?f=fotoalbum_large)

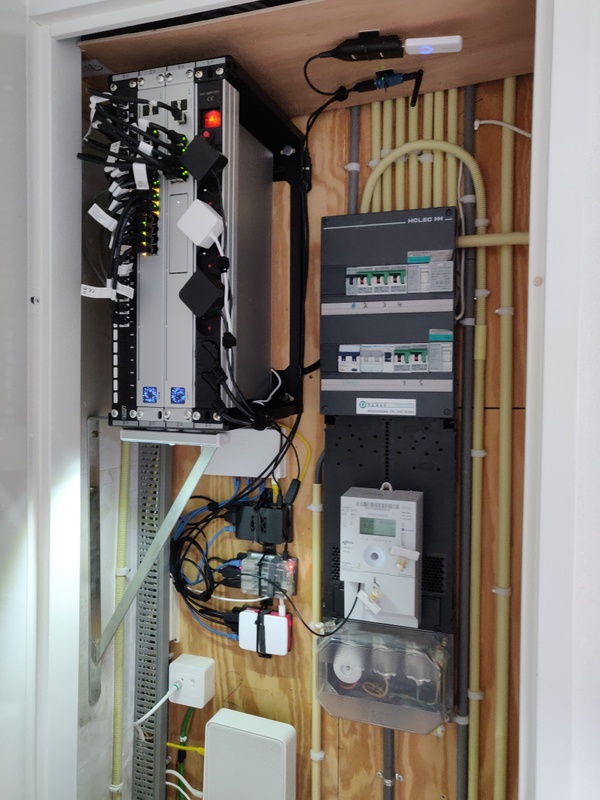

Hier heb ik een in diepte verstelbaar 19 inch rack van Digitus geplaatst, de versie van 4U hoog. Hier zit een UDM Pro, USW-24-PoE, 24 voudig keystone patch paneel en een stekkerdoos in. Onder dit rack zit een industriedrager omdat het rack kan scharnieren, zodoende wordt het hierdoor ondersteund. Horizontale montage was niet mogelijk, dat had mijn voorkeur, net als een iets groter rack van 6 of zelfs 8U om de Pi's in weg te werken, bijvoorbeeld.
:strip_exif()/f/image/UbVgYOtBl657shlbYvQkWXZz.jpg?f=fotoalbum_large)
Onder het rack hangen nu de 3 Pi's, ik heb 6 UTP kabels naar het rack gemaakt in een Consolidation-Point Box die je ook terugziet in de garage bij iedere switch.
Tot slot zitten de kabels in een kabelgoot weggewerkt en de connectbox (in bridge modus) zit laag in de meterkast om niet onnodig ruimte in te nemen rondom het 19 inch rack.
Kabels
Belden CAT6 UTP kabel 2x 100 meter: https://www.sandervunderi...en-cat-6-grijs-7965e.html
CAT6 stekker met kabeldoorvoer (gebruikt bij de acces points): https://www.sandervunderi...geschikt-voor-cat-5e.html
Rutenbeck CAT6 doos enkelvoudig: https://www.sandervunderi...selement-enkel-cat-6.html
Rutenbeck CAT6 doos dubbel: https://www.sandervunderi...el-cat-6-afgeschermd.html
Patchkabel meterkast: 15 cm en 25 cm
Patchkabel garage oa: https://www.netwerkproduc...eter-100-koper-blauw.html
Keystones: https://www.conrad.nl/p/d...le-keystone-cat-6-1431388
Afwerking:
Digitus 4U 19 inch rack, in diepte verstelbaar: https://www.conrad.nl/p/d...-he-zwart-ral-9005-971364
Consolidation point box 2 voudig: https://www.conrad.nl/p/d...onder-connectoren-1431381
Consolidation point box 6 voudig: https://www.conrad.nl/p/d...dation-point-1-he-1165400
Stekkerdoos 19 inch rack: https://www.amazon.nl/gp/...rec_signin?ie=UTF8&psc=1&
Digitus Patch Panel: https://www.amazon.nl/gp/...age_o01_s01?ie=UTF8&psc=1
Kabelgoot Hager: https://www.amazon.nl/gp/...age_o02_s00?ie=UTF8&psc=1
Tools:
RJ 45 krimptang: https://www.sandervunderink.nl/utp-tang.html
Kabeltester: https://nl.aliexpress.com...042311.0.0.27424c4da5Zx62
LSA Tang: https://www.kabelshop.nl/...39933-1-i5854-t24755.html
Overig:
Keystone afdekkapjes: https://m.nl.aliexpress.c...8a8706d060f3d94c07&is_c=Y
Haakse stekker voor UDM en switch: https://nl.aliexpress.com...042311.0.0.27424c4d6oeKus
Kabelbinders: https://nl.aliexpress.com...042311.0.0.27424c4d6oeKus
USB verlengkabel voor Zigbee stick en Zwave stick: https://nl.aliexpress.com...042311.0.0.3db64c4dU3DCLz
Plakzadels: https://www.kabelbinders....els-plakvoet-schroefvoet/
Nog een kort todo lijstje zodat ik me niet verveel: Vragen, shoot!
Omdat de meterkast vaak centraal staat bij de afwerking heb ik deze samen met het boodschappenlijstje tot het laatst bewaard. Nette LAN afwerking vind namelijk plaats door het hele huis wat mij betreft
Uitgangssituatie
De bestaande meterkast met een hoop spullen als opslag, draden her en der en een weinig overzichtelijk geheel. Eerst dus even opruiming gehouden en nieuwe CAT6 kabels getrokken.Voor:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2hobCzACyqttjxMAVSnows7I.jpg?f=user_large)
Alle bestaande kabels en modems zijn weg (dit is overigens een foto nog voor de overdracht). Ook de plankjes weggehaald om ruimte te maken voor een 19 inch rack.
Tijdens:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/6z09CHujPhSa1PwiWyM6lO92.jpg?f=user_large)
Nieuwe kabels leggen
COAX kabels en telefoonkabels foetsie en vervangen voor CAT6. In totaal nu in het huis 12 aansluitingen kunnen maken:- 2 in de keuken; COAX kabel vervangen door twee CAT6 kabels, dit was een COAX rijgdoos dus de één van de twee kabels naar de laatste doos getrokken, zodoende op twee plaatsen in de keuken een aansluiting, op één van de twee een acces point geplaatst.
- 4 in de woonkamer; COAX én telefonie vervangen voor ieder 2x CAT6, ook hier weer een rijgdoos en slechts 1 van de 4 kabels naar de TV kunnen krijgen, bij de TV een acces point geplaatst
- 2 in de slaapkamer op de eerste verdieping; komen beide uit in één doos waar een acces point op is geplaatst
- 2 op zolder; één aansluiting in de nok voor een acces point, de andere naar de PC, daar een kleine switch geplaatst
- 2 in de garage, beide een 5 poorts switch en zodoende voldoende voor 4 camera's een acces point in de garage, nog één in de tuin en de SolarEdge omvormer. Tijdens het plaatsen van de waterontharder meteen een loze leiding laten leggen voor de CAT6 kabels
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/GUrvECIWUnxw5wNL0XUXsK8I.jpg?f=user_large)
Sleuf gefreesd in de muur, leiding geplaatst met de CAT6 kabels en uiteraard weer netjes dichtgesmeerd en een behang erover.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/YRWrJydlQ5I96sA4cskqIFn4.jpg?f=user_large)
Hier zie je de trekveer die achter de knieschotten uitkomt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HN0OMntDbFrLHbjPan5DMsAd.jpg?f=user_large)
Een leiding op de muur, ééntje naar de nok voor een accespoint, de andere komt uit op kantoor.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/VSd84KerRyN3gI7q96D2W2Vi.jpg?f=user_large)
Met een hollewanddoos in het vaste deel van de knieschotten een aansluiting kunnen realiseren.
Afwerking
Als acces points heb ik 3 Unifi AC In Wall gebruikt (keuken, woonkamer en slaapkamer). Bij de televisie heb ik zodoende dus voldoende voor TV en Xbox In de garage is een AP-AC-Lite geplaatst, in de nok op zolder een AP-AC-LR.:no_upscale():strip_icc():fill(white):strip_exif()/f/image/904V8IHqrVhMzoEcSh0VnJtG.jpg?f=user_large)
Unifi AC In Wall in de keuken. Eentje in de woonkamer achter de televisiekast uit het zicht. In de woonkamer net als in de keuken op een doos die ook los zit van de WCD's.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HMngf1cg5cPHqi7vBO7d3BOj.jpg?f=user_large)
Een andere aansluiting komt uit in een set van 4 dozen in de keuken, hier zat eerst een COAX aansluiting.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lEZ9c2ovzREWxA2KA71kQNF6.jpg?f=user_large)
Unifi AP-AC-LR op zolder.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HHRXWJ0hdY1vTngdCtAPff2s.jpg?f=user_large)
Unifi Flex Mini op zolder bij de PC, patchkabel naar de NAS en PC.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/7HTkc1cz7abtx4yBPXbyPkTX.jpg?f=user_large)
Unifi AP-AC-Lite in de garage met op de achtergrond één van de twee USW-Flex switches en een G3 Flex.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WC99koTdHt2GAxMvvtSxrF79.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/iNY0OlkmbKVAJl03JBnlo08v.jpg?f=user_large)
De andere USW-Flex switch met een G3 Dome boven de werkbank.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/rnYGklHhu92khXZTf8cUSq4P.jpg?f=user_large)
Een dubbele consolidation-point box bij de omvormer (mogelijk komt er nog een tweede omvormer bij binnenkort).
Meterkast
Tot slot de meterkast!:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vUU1PE9knuHG6puxC0TDsbSn.jpg?f=user_large)
Hier heb ik een in diepte verstelbaar 19 inch rack van Digitus geplaatst, de versie van 4U hoog. Hier zit een UDM Pro, USW-24-PoE, 24 voudig keystone patch paneel en een stekkerdoos in. Onder dit rack zit een industriedrager omdat het rack kan scharnieren, zodoende wordt het hierdoor ondersteund. Horizontale montage was niet mogelijk, dat had mijn voorkeur, net als een iets groter rack van 6 of zelfs 8U om de Pi's in weg te werken, bijvoorbeeld.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/UbVgYOtBl657shlbYvQkWXZz.jpg?f=user_large)
Onder het rack hangen nu de 3 Pi's, ik heb 6 UTP kabels naar het rack gemaakt in een Consolidation-Point Box die je ook terugziet in de garage bij iedere switch.

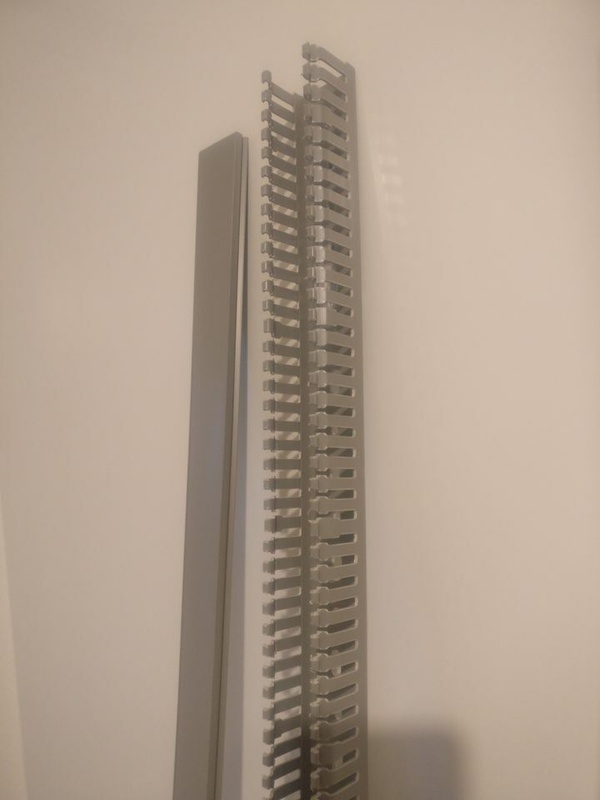

Tot slot zitten de kabels in een kabelgoot weggewerkt en de connectbox (in bridge modus) zit laag in de meterkast om niet onnodig ruimte in te nemen rondom het 19 inch rack.
Boodschappenlijstje
De gebruikte materialen (met links) om het netjes af te werken, afgezien van de reeds genoemde Unifi hardware.Kabels
Belden CAT6 UTP kabel 2x 100 meter: https://www.sandervunderi...en-cat-6-grijs-7965e.html
CAT6 stekker met kabeldoorvoer (gebruikt bij de acces points): https://www.sandervunderi...geschikt-voor-cat-5e.html
Rutenbeck CAT6 doos enkelvoudig: https://www.sandervunderi...selement-enkel-cat-6.html
Rutenbeck CAT6 doos dubbel: https://www.sandervunderi...el-cat-6-afgeschermd.html
Patchkabel meterkast: 15 cm en 25 cm
Patchkabel garage oa: https://www.netwerkproduc...eter-100-koper-blauw.html
Keystones: https://www.conrad.nl/p/d...le-keystone-cat-6-1431388
Afwerking:
Digitus 4U 19 inch rack, in diepte verstelbaar: https://www.conrad.nl/p/d...-he-zwart-ral-9005-971364
Consolidation point box 2 voudig: https://www.conrad.nl/p/d...onder-connectoren-1431381
Consolidation point box 6 voudig: https://www.conrad.nl/p/d...dation-point-1-he-1165400
Stekkerdoos 19 inch rack: https://www.amazon.nl/gp/...rec_signin?ie=UTF8&psc=1&
Digitus Patch Panel: https://www.amazon.nl/gp/...age_o01_s01?ie=UTF8&psc=1
Kabelgoot Hager: https://www.amazon.nl/gp/...age_o02_s00?ie=UTF8&psc=1
Tools:
RJ 45 krimptang: https://www.sandervunderink.nl/utp-tang.html
Kabeltester: https://nl.aliexpress.com...042311.0.0.27424c4da5Zx62
LSA Tang: https://www.kabelshop.nl/...39933-1-i5854-t24755.html
Overig:
Keystone afdekkapjes: https://m.nl.aliexpress.c...8a8706d060f3d94c07&is_c=Y
Haakse stekker voor UDM en switch: https://nl.aliexpress.com...042311.0.0.27424c4d6oeKus
Kabelbinders: https://nl.aliexpress.com...042311.0.0.27424c4d6oeKus
USB verlengkabel voor Zigbee stick en Zwave stick: https://nl.aliexpress.com...042311.0.0.3db64c4dU3DCLz
Plakzadels: https://www.kabelbinders....els-plakvoet-schroefvoet/
Nog een kort todo lijstje zodat ik me niet verveel:
- Gat boren in de gevel aan de voor- en achterzijde van de garage
- Plaatsen van een Unifi G3 oprit én achtertuin
- Unifi AC Mesh in de achtertuin plaatsen
- SolarEdge omvormer aansluiten op één van de twee outlets
- 19 inch rack op aparte groep
- G4 deurbel plaatsen (helaas nog geen kunnen bestellen
Vragen, shoot!
[ Voor 3% gewijzigd door Peutpeut op 14-03-2021 13:41 . Reden: Boodschappenlijstje aangepast ]
14590 Wp PV | 0 kWh Thuisaccu (binnenkort 14.4 kWh)
:strip_exif()/u/49248/DPCkoeienUD.gif?f=community)
Ik word altijd droevig van Raspberry Pi's die geen lucht kunnen happen of de warme lucht kunnen afvoeren dus ik stel voor dat je zoiets bestelt ::
[Afbeelding]
Onder het rack hangen nu de 3 Pi's
Flinke post, ik denk dat ik het allemaal wel heb zo
- https://www.banggood.com/...-4-Model-B-p-1596255.html
- https://www.banggood.com/...-4-Model-B-p-1539229.html
- https://www.banggood.com/...lus)-or-3B-p-1416646.html
En dan in welke kleur je maar wilt of variant je maar wilt en waar je die het goedkoopst kan vinden!
Aan de UGreen klittenband/kabels te zien weet je vast wel waar je die goedkoop kan vinden!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Dank, ik ga er eens naar kijken! Jep, over het algemeen weet ik de weg wel, kwestie van even zoeken:
[...]
Ik word altijd droevig van Raspberry Pi's die geen lucht kunnen happen of de warme lucht kunnen afvoeren dus ik stel voor dat je zoiets bestelt :
- https://www.banggood.com/...-4-Model-B-p-1596255.html
- https://www.banggood.com/...-4-Model-B-p-1539229.html
- https://www.banggood.com/...lus)-or-3B-p-1416646.html
En dan in welke kleur je maar wilt of variant je maar wilt en waar je die het goedkoopst kan vinden!
Aan de UGreen klittenband/kabels te zien weet je vast wel waar je die goedkoop kan vinden!
14590 Wp PV | 0 kWh Thuisaccu (binnenkort 14.4 kWh)
@Peutpeut als ik niet in een huurwoning zou verblijven (en jij wat dichterbij zou wonen) mocht je het bij mij ook komen doen.
Damn, wat ziet dat er strak uit, daar komt het bij mij niet eens in de buurt, geen loze leidingen, dus alle kabels zijn gewoon zichtbaar, etc.
Damn, wat ziet dat er strak uit, daar komt het bij mij niet eens in de buurt, geen loze leidingen, dus alle kabels zijn gewoon zichtbaar, etc.
Vaste locatie, vast netwerk.
Dank voor het compliment! Het is leuk om te doen en we hebben het getroffen met het aantal coax en telefonie aansluitingen, die heb ik kunnen vervangen door UTP. Geen fancy mogelijkheden gehad om net als bij nieuwbouw op iedere kamer een loze leiding te plannen tijdens de bouw. Dus een factor geluk speelt ook mee:
@Peutpeut als ik niet in een huurwoning zou verblijven (en jij wat dichterbij zou wonen) mocht je het bij mij ook komen doen.
Damn, wat ziet dat er strak uit, daar komt het bij mij niet eens in de buurt, geen loze leidingen, dus alle kabels zijn gewoon zichtbaar, etc.
14590 Wp PV | 0 kWh Thuisaccu (binnenkort 14.4 kWh)
:strip_icc():strip_exif()/u/142317/crop5cbd9d51d7e14_cropped.jpeg?f=community)
Ik snap niet wat je bedoeld met 'dat het rack kan scharnieren'.
Kun je hier iets meer over vertellen? Wellicht met een extra foto?
Of bedoelde je misschien doorzakken?
Het rack wordt opgevouwen geleverd in een platte doos. De twee zijkanten klap je uit, die zijkanten hebben dus wat speling als je het rack verticaal monteert. In de webshop van Conrad kun je op de foto van de achterzijde de scharnieren zien. Deze zakt inderdaad door op het moment dat je het verticaal monteert. Met name door het gewicht van de UDM Pro en de switch, en het eigen gewicht natuurlijk. Het is geen star geheel en ook niet dusdanig vast te zetten. Of ik heb iets over het hoofd gezien:
[...]
Ik snap niet wat je bedoeld met 'dat het rack kan scharnieren'.
Kun je hier iets meer over vertellen? Wellicht met een extra foto?
Of bedoelde je misschien doorzakken?
14590 Wp PV | 0 kWh Thuisaccu (binnenkort 14.4 kWh)
@Peutpeut Ah, op die manier. Dank voor de uitleg.
[ Voor 17% gewijzigd door robertwebbe op 13-03-2021 16:45 ]
Tijdens de lockdown maar eens de meterkast getuned.
Ik werd namelijk gek van de kabels en daarnaast steeds meer jaloers op de foto's uit dit topic.
Situatie voor: (zo heeft het er jaren uitgezien
)
:strip_exif()/f/image/2taZcnn3EqwOBhAzIZsu3S1o.jpg?f=fotoalbum_large)
Situatie nu:
:strip_exif()/f/image/ZyaRMAgNtb0LIdkX8pQaBGuZ.jpg?f=fotoalbum_large)
Shopping
Natuurlijk is het niet slim om de vrij warme USG boven de nog warmere US-8-150W in een rack te zetten. Ik heb echter koelingsmaatregelingen getroffen en de temperaturen zijn prima:
Voor de USG de Noctua mod:
YouTube: Ubiquiti Unifi USG 40mm fan installation / modification
pricewatch: Noctua NF-A4x10 5V, 40mm
Thingiverse: Unifi USG 40mm Fan Mount
Voor de US-8-150W de thermal pad mod:
YouTube: Improve cooling on the Unifi US-8, US-8-60W, and US-8-150W switches!
+ de case aan de buitenkant volgeplakt met thermal tape en meerdere heatsinks (40x40x11mm).
Ik werd namelijk gek van de kabels en daarnaast steeds meer jaloers op de foto's uit dit topic.
Situatie voor: (zo heeft het er jaren uitgezien
):no_upscale():strip_icc():fill(white):strip_exif()/f/image/2taZcnn3EqwOBhAzIZsu3S1o.jpg?f=user_large)
Situatie nu:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZyaRMAgNtb0LIdkX8pQaBGuZ.jpg?f=user_large)
Shopping
- Alfaco 10-3306, 6U, 10" Serverkast - Deltaco
- 3D print 10" rack mount voor Ubiquiti Unifi USG 3P - Thingiverse
- 2x 3D print 10" rack mounts voor Ubiquiti Unifi US-8-150W switch - Thingiverse
- Digitus Patch Panel 12 ports, 1U, Modular (voor keystone modules) - Amazon
- 2x Digitus 10" Tray, 1U - Amazon
- HMF 63370-02 blind cover, 10", 1U - Amazon
- AOFO Power (6 Sockets & 4 USB Ports, 5 V / 3.4 A, 17 W), 2M cable - Amazon
- Keystones CAT6 en CAT6 UTP 0,15m patchkabels - (gekregen)
Natuurlijk is het niet slim om de vrij warme USG boven de nog warmere US-8-150W in een rack te zetten. Ik heb echter koelingsmaatregelingen getroffen en de temperaturen zijn prima:
Voor de USG de Noctua mod:
YouTube: Ubiquiti Unifi USG 40mm fan installation / modification
pricewatch: Noctua NF-A4x10 5V, 40mm
Thingiverse: Unifi USG 40mm Fan Mount
Voor de US-8-150W de thermal pad mod:
YouTube: Improve cooling on the Unifi US-8, US-8-60W, and US-8-150W switches!
+ de case aan de buitenkant volgeplakt met thermal tape en meerdere heatsinks (40x40x11mm).
Deze moet je aansluiten op een aarde draad, die heb je ook niet altijd overal liggen natuurlijk
Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!
Ik geloof dus niet in die dingen, want als de bliksem eenmaal inslaat dan houdt zo'n lullig dingetje die echt niet tegen!
Bij mijn Ubiquiti UniFi UAP Mesh AC worden ook twee van die dingen aangeraden : Één in het huis en één buiten het huis.
Ik heb die echter niet erbij gekocht en de kans dat er inslag plaatsvindt is ook erg klein, omdat de accesspoint op iets van 40 a 50 cm. of zo van de grond af tegen het huis aan gemonteerd zit
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Kzzj9cODbv1NTJXLu7zohQCV.jpg?f=user_large "Omdat je ook goede WiFi in de tuin moet hebben!")
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
/u/42458/icon.png?f=community){kind=icon}
Afgelopen weekend weer onder de vloer geweest om een aparte groep aan te leggen dedicated voor de patchkast. Één keer raden waar deze groep '8' voor dient:
[...]
Dat was dan ook mijn punt. Aardlek eruit tikken via één van de groepen is gelijk de andere groepen ook zonder stroom. Daarom heb ik een aparte groep met gecombineerde aardlekautomaat voor m’n IT gear. Niet omdat ik bang ben voor overbelasting, maar juist om het onafhankelijk van de rest van de groepen te maken
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/aOGZCHr75uV81LpOu2VsgEVI.jpg?f=user_large)
UPS zit als enige aangesloten op deze groep met hierachter weer Router/Switch/Server-PSU1. Server-PSU2 zit weer op een andere groep/aardlek
* MisteRMeesteR happy is, want WCD's vervangen en lampjes ophangen met de 230V er nog op....
www.google.nl
:strip_icc():strip_exif()/u/212073/crop5790930e15fe8_cropped.jpeg?f=community)
:
[...]
Ik geloof dus niet in die dingen, want als de bliksem eenmaal inslaat dan houdt zo'n lullig dingetje die echt niet tegen!
Bij mijn Ubiquiti UniFi UAP Mesh AC worden ook twee van die dingen aangeraden : Één in het huis en één buiten het huis.
Ik heb die echter niet erbij gekocht en de kans dat er inslag plaatsvindt is ook erg klein, omdat de accesspoint op iets van 40 a 50 cm. of zo van de grond af tegen het huis aan gemonteerd zit
[Afbeelding: Omdat je ook goede WiFi in de tuin moet hebben!]
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/68TdX1b4DzUC2oR16ZsRJcRi.jpg?f=user_large)
Geen slecht idee zo om hem vlak bij de woning aan te sluiten de kans op inslag zal hiermee inderdaad minder zijn (nooit 0 natuurlijk) maar wat heb je hieronder zitten ?
Zag dat je deze gewoon aan kunt sluiten via een UTP dus was benieuwd wat we daar zagen
2250 WP Zuid PVoutput
Nu nog een Tesla Powerwall en een aggregaat:
[...]
Afgelopen weekend weer onder de vloer geweest om een aparte groep aan te leggen dedicated voor de patchkast. Één keer raden waar deze groep '8' voor dient
[Afbeelding]
UPS zit als enige aangesloten op deze groep met hierachter weer Router/Switch/Server-PSU1. Server-PSU2 zit weer op een andere groep/aardlek
* MisteRMeesteR happy is, want WCD's vervangen en lampjes ophangen met de 230V er nog op....
Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!
Dat is de kant en klare Outdoor S/FTP (geloof ik... in ieder geval Shielded...) kabel van 2 meter die ik zo gauw kon vinden voor een redelijke prijs op Amazon en die heeft daar zo'n labeltje erop zitten:
[Afbeelding]
Geen slecht idee zo om hem vlak bij de woning aan te sluiten de kans op inslag zal hiermee inderdaad minder zijn (nooit 0 natuurlijk) maar wat heb je hieronder zitten ?
Zag dat je deze gewoon aan kunt sluiten via een UTP dus was benieuwd wat we daar zagen
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
/u/123830/crop570791e36e200_cropped.png?f=community)
:strip_exif()/u/285020/crop6085b8acc4f0d_cropped.gif?f=community)
:strip_icc():strip_exif()/u/328632/crop5bfe58e928887_cropped.jpeg?f=community)
En ook @robertwebbe, een tweaker had dit heel praktisch en simpel (lang leve fysica?) opgelost met een pvc buisje. Ik wilde de Digitus 8HE ook verticaal gaan monteren, maar het past bij mij gelukkig horizontaal en ook nog eens helemaal uitgeschoven (bof ik even).:
[...]
Het rack wordt opgevouwen geleverd in een platte doos. De twee zijkanten klap je uit, die zijkanten hebben dus wat speling als je het rack verticaal monteert. In de webshop van Conrad kun je op de foto van de achterzijde de scharnieren zien. Deze zakt inderdaad door op het moment dat je het verticaal monteert. Met name door het gewicht van de UDM Pro en de switch, en het eigen gewicht natuurlijk. Het is geen star geheel en ook niet dusdanig vast te zetten. Of ik heb iets over het hoofd gezien
Zie:
@Zerpellica, zou je misschien toch nog een close up foto van het deel waar je het stukje PVC hebt gestoken willen posten?
[ Voor 23% gewijzigd door robertwebbe op 17-03-2021 17:18 ]
Zoiets dacht ik al
Maar effe voor de goede orde : Er is toch ook niks dat tegen dergelijke inslag kan helpen
Natuurgeweld hou je echt niet tegen naar mijn mening!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Bloed kruipt waar het niet gaan kan en toch maar extra kosten gemaakt voor een Belden cat6 100m kabel incl 3M glijmiddel. Morgen waarschijnlijk alle cat6a kabels eruit halen (kom er nu achter dat het ook F/UTP zijn die mijn klusser had besteld, veel te dik en onnodig IMO) en vervangen door zeker wel 2 cat6 kabels. Heb al even getest en volgens mij lukt het zelfs om er 3 doorheen te trekken! Ook gaat het Digitus 8HE rack bevestigd worden, spannend
Succes, leuk klusje hoor! Heb je 16 of 19 mm leidingen? Door een 19 mm leiding gaan er wel drie passen, mits niet teveel (scherpe bochten).:
[...]
Bloed kruipt waar het niet gaan kan en toch maar extra kosten gemaakt voor een Belden cat6 100m kabel incl 3M glijmiddel. Morgen waarschijnlijk alle cat6a kabels eruit halen (kom er nu achter dat het ook F/UTP zijn die mijn klusser had besteld, veel te dik en onnodig IMO) en vervangen door zeker wel 2 cat6 kabels. Heb al even getest en volgens mij lukt het zelfs om er 3 doorheen te trekken! Ook gaat het Digitus 8HE rack bevestigd worden, spannend
Benieuwd naar het resultaat!
14590 Wp PV | 0 kWh Thuisaccu (binnenkort 14.4 kWh)
Het feest dat heet een mix van 16 mm. en 19 mm. buizen door elkaar gebruiken a.k.a. besparen op de verkeerde dingen door degene die het huis heeft gebouwd!
Welkom bij de club zou ik zeggen...
Kijk eens of je wat hebt aan een Ubiquiti UniFi In Wall oplossing voor die situatie
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
@nero355 gaat niet passen met mijn TV kastje wat ik voor ogen heb maar even kijken naar de USW 5 poorts, POE daar niet nodig. Eventueel voor een CCU, ooit misschien een console, Sonos Beam en indien LG ophoudt met webOS (please don’t) ruimte voor een Shield oid.
We gaan het zien morgen met kabelglijmiddel!
maar even kijken naar de USW 5 poorts, POE daar niet nodig. Eventueel voor een CCU, ooit misschien een console, Sonos Beam en indien LG ophoudt met webOS (please don’t) ruimte voor een Shield oid.We gaan het zien morgen met kabelglijmiddel!
:strip_exif()/u/37245/agfa.gif?f=community)
Het is echt heel erg afhankelijk van lengte en hoeveelheid bochten. Ik heb zelfs vier CAT6-kabels in een 16mm buis gekregen, maar dat was het laatste rechte stuk. Kabels netjes per vier bij elkaar houden en dan een metertje buis er overheen. Ik geef toe, dat is niet echt 'kabels trekken', maar 'buisje schuiven'.
Naar de twee werkkamers liggen ook vier CAT6-kabels in één buis, in een traject met veel bochten. De koof waar de buis in zit, was nog open bij het aanleggen, dus ik kon rechte stukken trekken en dan een bochtje monteren. Dan is 4 stuks in 19mm ook kinderspel.
Op andere plekken ligt misschien 16mm met veel bochten (en een enkeling te krap gebogen), met wellicht nog wat flex erin verwerkt. Dan is het al een ramp om er twee kabels doorheen te krijgen...
Punctuality is the politeness of kings
Langzaamaan aanpassingen aan het doorvoeren in de meterkast, zodat het er esthetisch beter uit ziet en technisch wat overzichtelijker wordt. Kabelgootje zit erin, kabels moeten nog ingeprikt in het patchpaneeltje.:strip_exif()/f/image/utfdiOwSdVAWLvjFs8NjF5sN.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/utfdiOwSdVAWLvjFs8NjF5sN.jpg?f=user_large)
Hier ook exact zo gedaan en daarmee vier kabels 'getrokken' door 16mm.:
[...]
Het is echt heel erg afhankelijk van lengte en hoeveelheid bochten. Ik heb zelfs vier CAT6-kabels in een 16mm buis gekregen, maar dat was het laatste rechte stuk. Kabels netjes per vier bij elkaar houden en dan een metertje buis er overheen. Ik geef toe, dat is niet echt 'kabels trekken', maar 'buisje schuiven'.
Sinds de 2 dagen regel reageer ik hier niet meer
Stuur me een PM voor Wemos D1 shields voor het uitlezen van slimme meters, modbus apparaten of het aansturen van Itho mechanische ventilatie en wtw (zie ook V&A: https://tweakers.net/aanbod/user/47321/)
:strip_exif()/u/25408/Eraser127-fiets.gif?f=community)
![[Afbeelding]](https://tweakers.net/i/FFBjJlGB60yxyHvE6wIkenNmaAI=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/kvi6eLGI7RT9ZoPFjLAr8O5o.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/BwF2mwgtvkvXB1ZwGgXR7qa17p8=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/12o9teHhOPg3sX5HhdONtsiS.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/hZGMu2XcZJQXjbgB43vLmMJgSX4=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/HzNFN0kYA3MLUwkSLyvBuMgV.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/ETtO6hxSGkxx-KbvOwC3zHZ-1oA=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/UbpXeZPznj2qWWgDafsbnTCc.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/4zm_b-XxbryCa9Y0ht7iDNyDLFE=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/sYGjt6RBYljlzFSUtt0zxzOO.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/-uRFqvFEWHnpU0FDDmfgqjuUda0=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/AwtG2BZXWtrRtootbTjTI3aQ.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/_W_4bb9J9wiQ2xEy5-_NBnFdkQg=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/CuhIewjXftYIUXjA5XLc3cHY.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/8Mm2-wLwplZtzCDKc-15aAbfDVI=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/fIeJGJN6lhgMCXqi3p6F3EaF.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/cxRLdMvTqUN5tSDMx90QhCJUGIs=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/8QGFlxo6F0rI05F8GELOz4iI.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/Ars7ZgFX-Zx9Bg3_YqVafkMHBEc=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/aeSTLIeo0CHOTb0iE9IirGl6.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/K5fZG_cd2nIpVdijxc0jXn3vFAM=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/xhcbpvsJ8kR4sqortNYDrVO6.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/pBsSJCVx0VcjAewqG037zocyO0M=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/BGsgMbK8s8NKOIzdjTlJwUTS.jpg?f=user_large){kind=link}
Sinds februari woon ik in een nieuwbouwhuis met per kamer een loze leiding (19mm). Hieronder een klein foto verslag van mijn netwerk:
Als eerste heb ik Belden Twin UTP-kabel Cat 6 getrokken door alle leidingen naar de meterkast, dit ging verrassend goed. Her en der een beetje CELLPACK kabel glijmiddel spuitbus gebruikt, maar echt minimaal.
:strip_exif()/f/image/Ff2Uwq8HavDskXLaUVWJeen3.jpg?f=fotoalbum_large)
Ik ben begonnen met de 3 acces points pricewatch: Ubiquiti UniFi AP-AC LITE (1-Pack) aan te sluiten. Ik heb zelf met karton een boormalletje gemaakt om de gaten goed te krijgen zodat de kabel in de holte van de AP uitkomt in combinatie met een leidingzoeker. Vanwege een misrekening zit het AP op zolder tegen de muur op wcd hoogte
Omdat de meterkast tegenwoordig niet heel diep is kon ik geen 19" materiaal horizontaal kwijt. Ik heb nog nagedacht over 10" spul, maar ben toch voor 19" gegaan, maar dan verticaal hangend. Natuurlijk kon ik daar geen rack voor vinden, dus heb ik zelf mar iets gemaakt.
Om de kabels in de meterkast weg te werken heb ik een bedradingskoker gebruikt.
:strip_exif()/f/image/oTi5qvzkpDS4EOIal68wnFyZ.jpg?f=fotoalbum_large)
Tussendoor nog even een plafonnetje gemaakt en een tooltje om van de dubbele kabel de juiste aders te vinden (geen merkje op een van beide kabels (van de Belden twin) (batterij er op en aan de andere kant meten met de multimeter. Daarna kon het aansluiten op de LSA strips beginnen.
Uiteindelijk is het geworden zoals op de foto's hieronder. Het had misschien allemaal wel makkelijker gekunt, maar nu had ik budget en wilde gewoon een keer een complete installatie doen, je bent tweaker of niet . De kabels links in de koker komen van de verdiepingen boven en de kabels recht in de koker komen van de begane grond.
Het was wel even hoofdpijn krijgen om de AP's te adopten in de software, maar na een paar keer rebooten en kabels controleren draait het allemaal. Ik heb verder nog niets aan de WiFi instellingen veranderd, maar misschien ga ik daar binnenkort eens naar kijken. Tevens maken de fans van de switch wel wat herrie, dus die wil ik nog wel vervangen.
De volgende items heb ik gebruikt:
pricewatch: Ubiquiti UniFi AP-AC LITE (1-Pack)
pricewatch: Ubiquiti UniFi Switch (24-poorts, 250W PoE+)
Rangeerpaneel 19 inch - 1U uitschuifbare deksel - metaal - zwart
Kabelinvoer paneel 19" met borstel - D type - Zwart
Stekkerdoos 19" - 7x schuko, met overload protectie
Patchpaneel CAT6 19 inch 24 poorts lsa met kabelorganiser
Bedradingskoker 40*40mm*2m
Als eerste heb ik Belden Twin UTP-kabel Cat 6 getrokken door alle leidingen naar de meterkast, dit ging verrassend goed. Her en der een beetje CELLPACK kabel glijmiddel spuitbus gebruikt, maar echt minimaal.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Ff2Uwq8HavDskXLaUVWJeen3.jpg?f=user_large)
Ik ben begonnen met de 3 acces points pricewatch: Ubiquiti UniFi AP-AC LITE (1-Pack) aan te sluiten. Ik heb zelf met karton een boormalletje gemaakt om de gaten goed te krijgen zodat de kabel in de holte van de AP uitkomt in combinatie met een leidingzoeker. Vanwege een misrekening zit het AP op zolder tegen de muur op wcd hoogte
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/SNj1Co5qDG6bu6NrRRTrIAvl.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/gX7rSZ8aXFB6X3Wkuz4IXBMu.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/54Nu2qxMU4QHfKDK5IyTf16L.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/96kVZK8JW1JEqBVPtva72rYb.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/vRfxRE4JrutbLZJ82h4HTTaD.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/MBsaPH3sWcCReFoYfUORGJF7.jpg?f=user_large) |
Omdat de meterkast tegenwoordig niet heel diep is kon ik geen 19" materiaal horizontaal kwijt. Ik heb nog nagedacht over 10" spul, maar ben toch voor 19" gegaan, maar dan verticaal hangend. Natuurlijk kon ik daar geen rack voor vinden, dus heb ik zelf mar iets gemaakt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jkicoXPrj7QGBklm1T2UwdmB.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/WdZi0wRTaVA9AuI5I3rIEh4S.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/Mjg8uTRgbLDjkCENBd0xtK9E.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/CJJt988eJeOSlzM2mCvXOsnf.jpg?f=user_large) |
Om de kabels in de meterkast weg te werken heb ik een bedradingskoker gebruikt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/oTi5qvzkpDS4EOIal68wnFyZ.jpg?f=user_large)
Tussendoor nog even een plafonnetje gemaakt en een tooltje om van de dubbele kabel de juiste aders te vinden (geen merkje op een van beide kabels (van de Belden twin) (batterij er op en aan de andere kant meten met de multimeter. Daarna kon het aansluiten op de LSA strips beginnen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/s7M5bLOqIeBie2AxU8vmea7n.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/is02y3LPCk1gHVkjUV7qVbzl.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/ePbGJEIZksShnd2BRtvA5QXC.jpg?f=user_large) |
Uiteindelijk is het geworden zoals op de foto's hieronder. Het had misschien allemaal wel makkelijker gekunt, maar nu had ik budget en wilde gewoon een keer een complete installatie doen, je bent tweaker of niet
. De kabels links in de koker komen van de verdiepingen boven en de kabels recht in de koker komen van de begane grond.:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ea30AiW8h02JUUjpSmcGmG3j.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/3hAFzzwQ2jrHjK5obDZSFgeu.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/WAnLzjO3Hkl3DwynnwqOf5OP.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9ZK3YCIzqCva3aJOS8Yrwq4v.jpg?f=user_large) |
Het was wel even hoofdpijn krijgen om de AP's te adopten in de software, maar na een paar keer rebooten en kabels controleren draait het allemaal. Ik heb verder nog niets aan de WiFi instellingen veranderd, maar misschien ga ik daar binnenkort eens naar kijken. Tevens maken de fans van de switch wel wat herrie, dus die wil ik nog wel vervangen.
De volgende items heb ik gebruikt:
pricewatch: Ubiquiti UniFi AP-AC LITE (1-Pack)
pricewatch: Ubiquiti UniFi Switch (24-poorts, 250W PoE+)
Rangeerpaneel 19 inch - 1U uitschuifbare deksel - metaal - zwart
Kabelinvoer paneel 19" met borstel - D type - Zwart
Stekkerdoos 19" - 7x schuko, met overload protectie
Patchpaneel CAT6 19 inch 24 poorts lsa met kabelorganiser
Bedradingskoker 40*40mm*2m
Is het een optie om de In Wall in dat kastje te monteren:
@nero355 gaat niet passen met mijn TV kastje wat ik voor ogen heb
Een aantal medeTweakers zijn je al voor geweest!
Lube ze!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Ik had begrepen dat je wegens de stralingskarakteristieken een plafond model niet aan een wand moet maken en andersom.:
Vanwege een misrekening zit het AP op zolder tegen de muur op wcd hoogte
Sinds de 2 dagen regel reageer ik hier niet meer
Dat kan prima!
Voordat de In Wall modellen er waren had ik ook nog een oude UAP 2.4 GHz op WCD hoogte hangen jarenlang zonder enig probleem!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Dat het kan betekend niet dat het optimaal werkt.:
[...]
Dat kan prima!
Voordat de In Wall modellen er waren had ik ook nog een oude UAP 2.4 GHz op WCD hoogte hangen jarenlang zonder enig probleem!
Deze doosjes geven het meeste bereik als ze inderdaad horizontaal worden opgehangen of neergelegd.
In een klein huis zul je het misschien niet zo merken maar als je een grote afstand horizontaal aflegt dan merk je wel zeker dat het bereik minder is.
@Eraser127 Je hebt veel werk verricht met een onderdeel wat gewoon verkrijgbaar is in de winkel. Die wallmount 19" racks zijn zonder problemen verkrijgbaar in de winkel. Plaats even balken of iets anders aan de zijkant waar je deze tegenaan bevestigd en het zit erg stevig. Het had je behoorlijk wat werk bespaard.
Voorbeelden: https://www.amazon.nl/Sta...uder-staal/dp/B001YHYVEY/ en https://www.patchkastwink...hkast/wall-mount-bracket/
De rest ziet er netjes uit.
Don't drive faster than your guardian angel can fly.
Of dat 'optimaal' werkt, verschilt heel erg per access point van Ubiquiti:
https://help.ui.com/hc/en...ntenna-Radiation-Patterns
Kijk vooral even naar de back-lobes per antenne (lees: AP) en natuurlijk per frequentie waarop je zendt. Hoe verder naar achter, hoe meer dat stralingspatroon 'in de muur' zal propageren en dus verspilde energie uitstraalt. Je zou er in mijn optiek dus prima voor kunnen kiezen om een aantal AP's aan de muur te bevestigen, ervanuitgaand dat het verlies in dB marginaal is.
Voor wat meer leeswerk en informatie zou je deze link kunnen raadplegen
[ Voor 4% gewijzigd door RadiQal op 18-03-2021 18:41 ]
