Dus de info die ik had gepost in een ander topic dat uit dit topic komt klopt dus niet of het is het verkeerde model/revisie:
Kleine update, heb via V&A de pricewatch: HP Procurve 1820-24G-PoE+ voor een mooi prijsje over kunnen nemen en er zit inderdaad 100% een fan in, die ook goed hoorbaar is. Toch jammer
CRAP!
[ Voor 3% gewijzigd door nero355 op 10-08-2019 15:09 ]
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Voor een 19" switch maken ze niet héél veel herrie vind ik.:
[...]
Kleine update, heb via V&A de pricewatch: HP Procurve 1820-24G-PoE+ voor een mooi prijsje over kunnen nemen en er zit inderdaad 100% een fan in, die ook goed hoorbaar is. Toch jammer
Maar zeker zitten er (volgens mij zelfs een aantal), fans in.
Alleen @boot maakt het even flink herrie.
Volgens mij zijn er ook niet heel veel fanless 19" PoE switches. Is de markt niet voor. De enigen die behoefte hebben aan fanless, zijn hobbygebruikers en die hebben in de regel niet per-sé behoefte aan 19" PoE.
Zelf vind ik het geen probleem als ik op de gang wat geruis kan horen van apparatuur. Zolang ik het in de rest van het huis maar niet hoor. Hier ruist dus altijd de gang een beetje. DL-series servers maken me te veel herrie, een normale 19" switch, mijn Microservers en mijn UPS heb ik totaal geen last van. Je hoort het, op de gang. In de keuken al niet meer terwijl die er naast zit.
Ná Scaoll. - Don’t Panic.

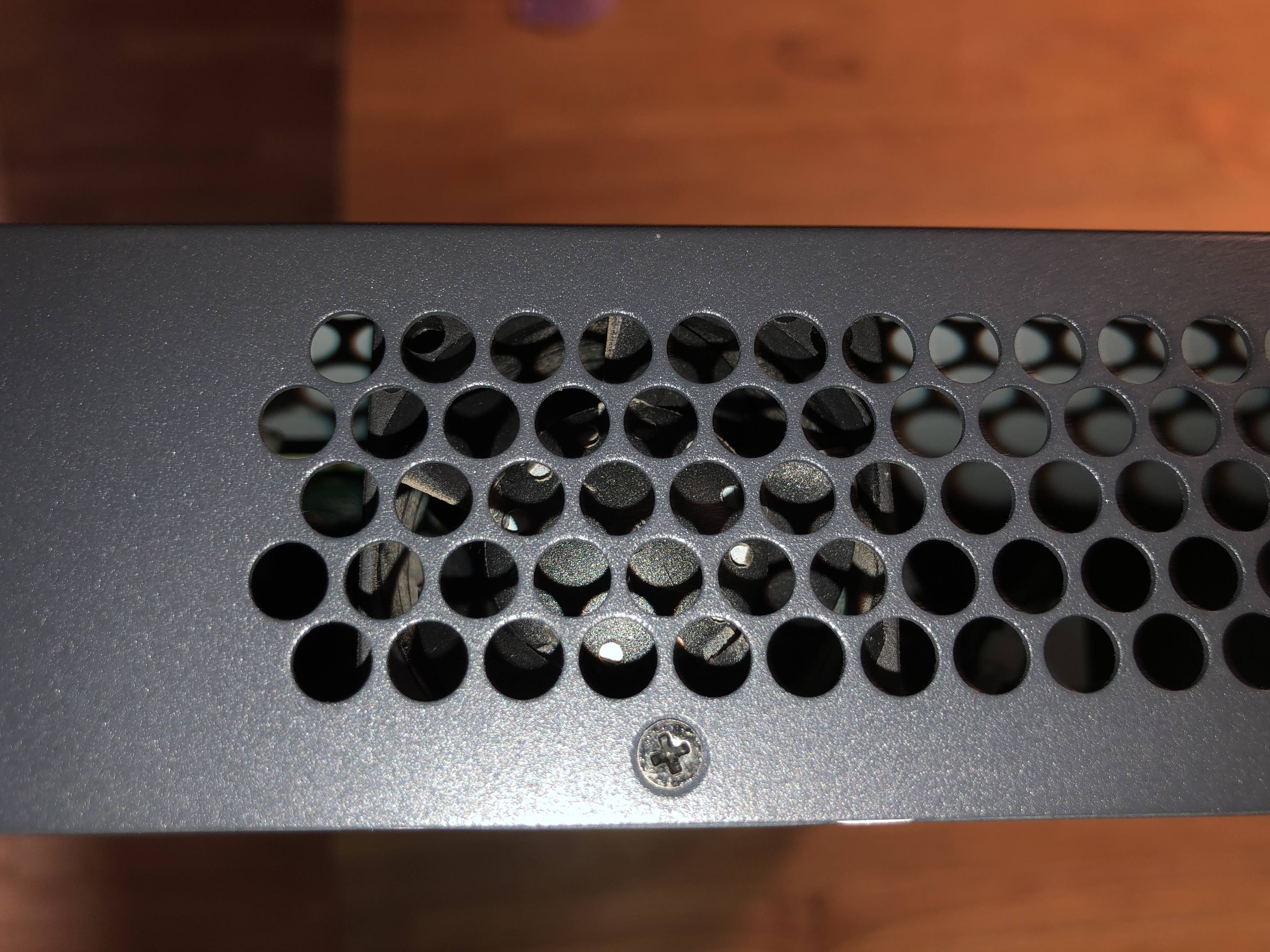

Ik heb de J9983A en heb 1 fan kunnen ontdekken::
[...]
Dus de info die ik had gepost uit een ander topic klopt in feit niet of het is het verkeerde model/revisie
CRAP!
Die ik heb, lijkt geen PWM te hebben, als in; fangeluid is niet superhard maar wel continu. Zoals gezegd; hij is zeker stiller dan de Aruba 2930F die ik als CoreSwitch gebruik.
Van mij hoeft ie ook helemaal geen 19” te zijn, maar moest wel minimaal 16 poorten, waarvan minimaal 5 PoE+ en layer2 (of beter). Het lijkt erop dat dat soort switches gewoonweg niet fanless bestaan
Dat is t m; wij hebben een open gang met trap dus de ZFS bak die ik daar heb staan hoor je al wel, ook als de meterkast dicht is. Momenteel staan daar 2 8poort switches (1 met PoE+) die ik ga vervangen door deze 1820. Had graag gezien dat ie stil was (moet kunnen gezien het verwachte verbruik), misschien eens open schroeven om te kijken wat er te modden valt
Ah, ik dacht dat 'ie er meer had.
Vind dat ook niet zo gek. Met die eisen zit je eigenlijk al in het professionele segment.[...]
ie ik heb, lijkt geen PWM te hebben, als in; fangeluid is niet superhard maar wel continu. Zoals gezegd; hij is zeker stiller dan de Aruba 2930F die ik als CoreSwitch gebruik.
Van mij hoeft ie ook helemaal geen 19” te zijn, maar moest wel minimaal 16 poorten, waarvan minimaal 5 PoE+ en layer2 (of beter). Het lijkt erop dat dat soort switches gewoonweg niet fanless bestaan
Kortom, er is amper markt voor.
Hou er rekening mee dat die switches waarschijnlijk (limited) lifetime warranty hebben. Dat ben je kwijt als je gaat lopen modden. Die warranty is best leuk, want op het apparaat. Dus gaat 'ie over 3 jaar stuk en word dat ding nog geproduceerd of zit je nog in de limited lifetime periode (ik meen een aantal jaar ná uit productie), krijg je kostenloos een nieuwe.[...]
Dat is t m; wij hebben een open gang met trap dus de ZFS bak die ik daar heb staan hoor je al wel, ook als de meterkast dicht is. Momenteel staan daar 2 8poort switches (1 met PoE+) die ik ga vervangen door deze 1820. Had graag gezien dat ie stil was (moet kunnen gezien het verwachte verbruik), misschien eens open schroeven om te kijken wat er te modden valt
Ok, ze gaan niet vaak stuk, maar toch. Best leuk idee dat als 'ie morgen knalt, je maandag kunt bellen en binnen een paar dagen tot een paar weken een gloednieuwe (al dan niet refurbished) switch in huis hebt.
Ná Scaoll. - Don’t Panic.
Mwoah met de huidige trend van Ubiquiti AP’s en IPcams is er volgens mij voor een fatsoenlijke switch voor thuisgebruik best markt. Laten we het prosumer noemen, ik heb het over Layer2 he
En bij mensen thuis is fanless toch wel bijna vanzelfsprekend toch?Yes, ik weet ervan. Op 1 Zyxel PoE+ switch na hele huis Aruba/HPE
:strip_icc():strip_exif()/u/85246/alterbirdgeblackbirdsmall.jpg?f=community)
Ik snap de vraag naar fanless zelf voor prosumer gebruikers eigenlijk niet zo goed.:
[...]
Mwoah met de huidige trend van Ubiquiti AP’s en IPcams is er volgens mij voor een fatsoenlijke switch voor thuisgebruik best markt. Laten we het prosumer noemen, ik heb het over Layer2 he
Veel mensen die zulke apparatuur in huis hebben, hebben ook een NAS, een UPS en andere spullen.
Dat spul maakt bijna allemaal wel op de eoa manier herrie, een fatsoenlijke switch met een bescheiden fan merk je dan niet echt.
Het kán allemaal wel fanless, maar lastig, zeker met hogere zomertemperaturen. Een fanless PC of fanless NAS heeft het dan toch wat lastiger en is in de regel behoorlijk aan de prijs.
Ik denk dat je beter af bent met je apparatuur op een goede plek laten draaien waar het voldoende koeling heeft en een beetje herrie mag maken, dan zoeken naar fanless spul.
[...]
Yes, ik weet ervan. Op 1 Zyxel PoE+ switch na hele huis Aruba/HPE
Ná Scaoll. - Don’t Panic.

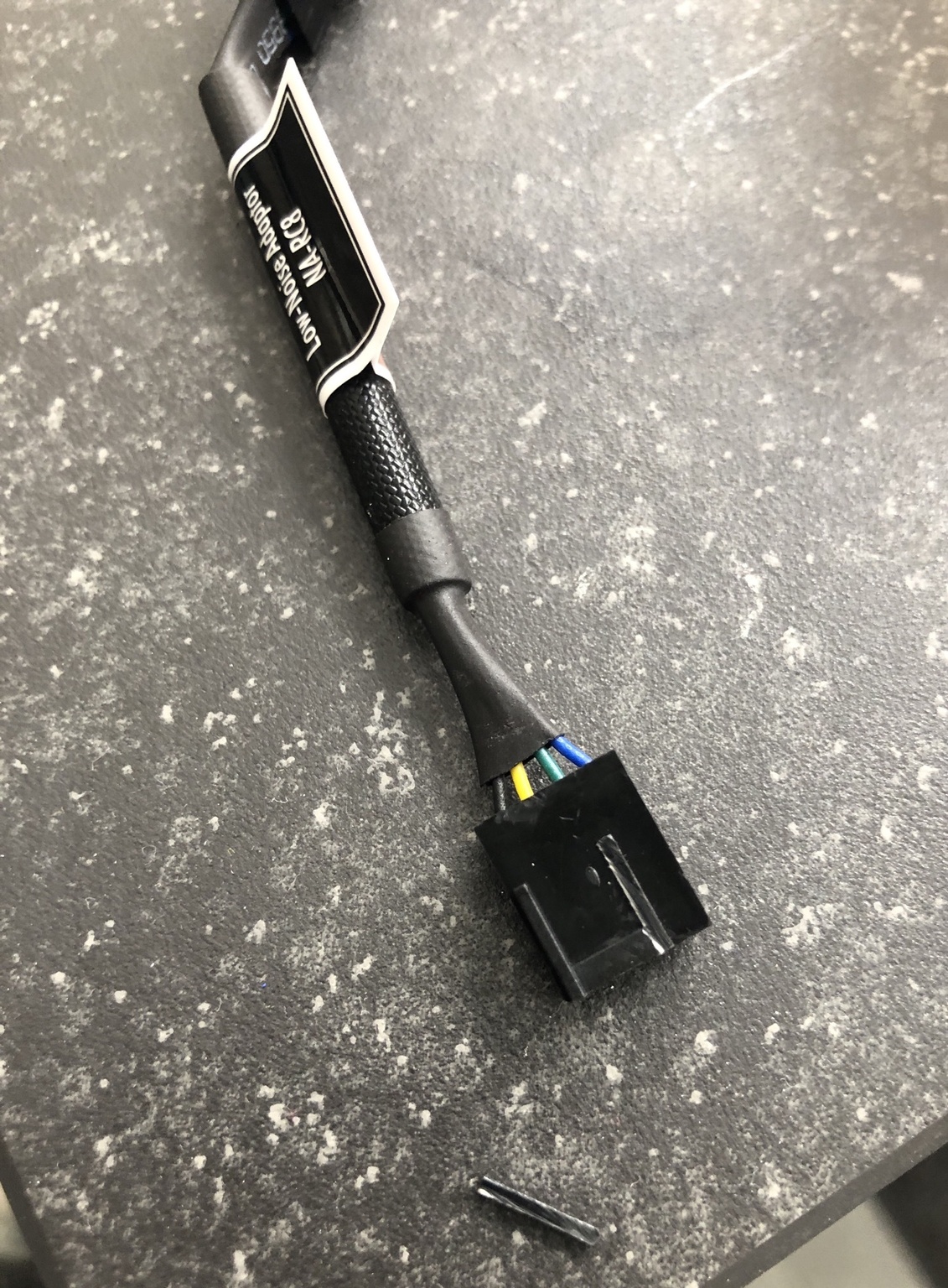

Met dank aan een Noctua Low-noise adapter is de switch nu een stuk beter te handlen.:
[...]
Ik heb de J9983A en heb 1 fan kunnen ontdekken:
[Afbeelding]
[...]
Die ik heb, lijkt geen PWM te hebben, als in; fangeluid is niet superhard maar wel continu. Zoals gezegd; hij is zeker stiller dan de Aruba 2930F die ik als CoreSwitch gebruik.
Van mij hoeft ie ook helemaal geen 19” te zijn, maar moest wel minimaal 16 poorten, waarvan minimaal 5 PoE+ en layer2 (of beter). Het lijkt erop dat dat soort switches gewoonweg niet fanless bestaan
[...]

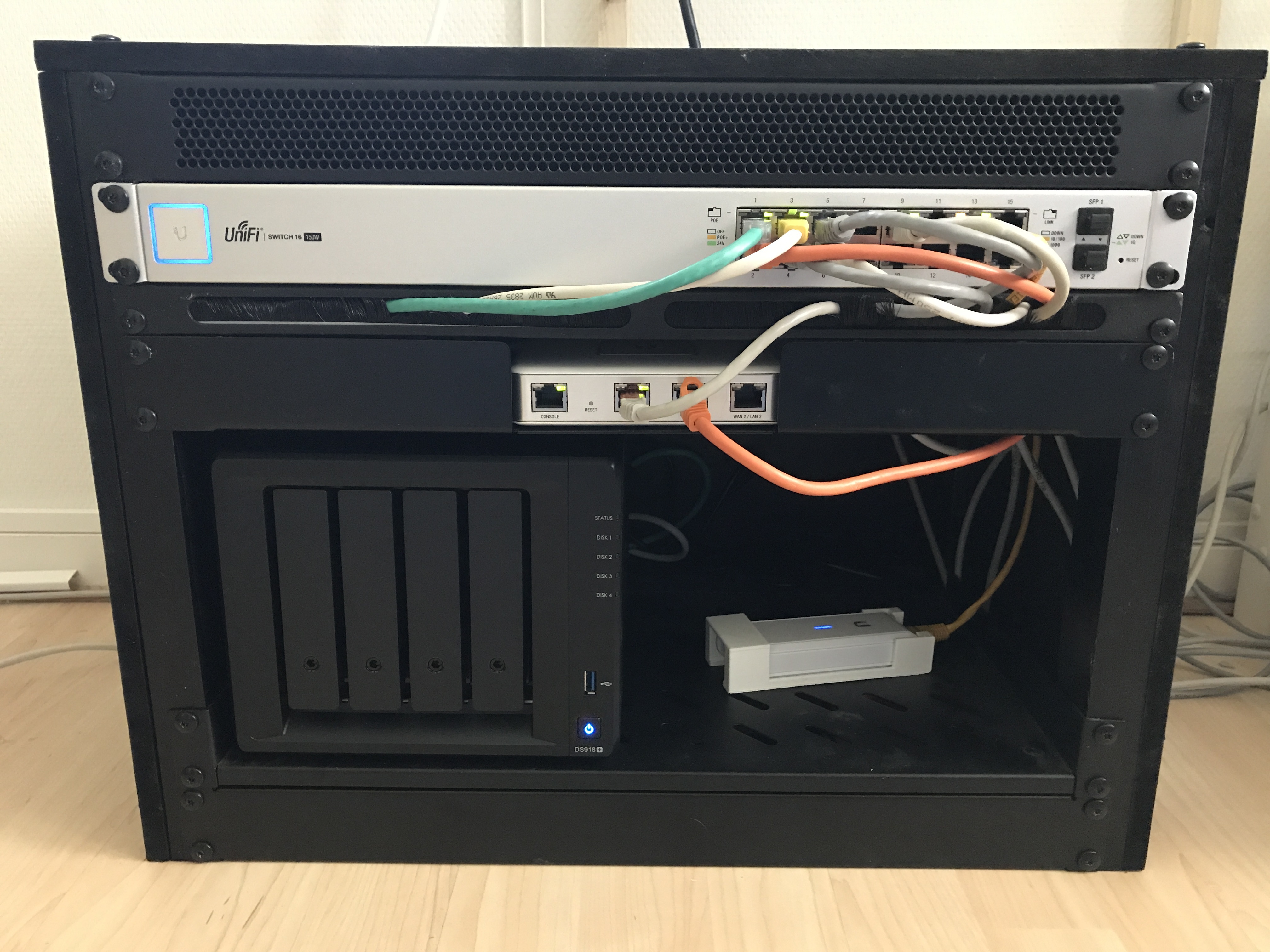

Moest hem nog wel eerst modden voordat hij paste:
:strip_icc():strip_exif()/u/826015/crop57fbaac17bb34_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/34253/pizbernina.jpg?f=community)
:strip_exif()/u/217171/avatar60.gif?f=community){kind=avatar}
Dikte van de goot kun je zelf beter inschatten. Geen idee hoeveel kabels er doorheen gaan.
Ik weet niet als er bij jou een technische Unie zit die hebben wat degelijker spul dan praxis en gamma. Via technische Unie kun je niets kopen (behalve als je KvK hebt) maar elektrototaalmarkt (zoek op kabelgoot) koopt bij technische Unie in. Nee ik werk er niet maar is te zien aan verpakkingsmateriaal
.
[ Voor 5% gewijzigd door RobbyTown op 26-08-2019 19:23 ]
Blog - Glasnet status (privé log) - Nette LAN - RIPE Atlas Probe
:strip_icc():strip_exif()/u/220376/twitchy_ava60.jpg?f=community)
:strip_icc():strip_exif()/u/3550/S2462.jpg?f=community)
/u/299253/crop564e3076b5849.png?f=community)
Netjes!
Mogelijke tip. Op Reddit lees ik vele adviseren om ruimte te laten tussen de UniFi switches. Deze generen meer warmte dan andere merken en kunnen er defect doorgaan.
Zelf geen ervaring mee
Yup, goeie tip. Zelf weinig last van; de PoE switch z'n fans staan 24/7 aan en die fungeert als heatsink voor de onderliggende switch
Temps zitten rond de 53C (PoE) en 61C, dus da's best oké.
Nog even terugkoppeling voor mensen die ook opzoek zijn naar netwerk kabel. Ik heb drie van deze kabels door een 19mm buis (18m lang) kunnen krijgen.
/u/321034/Vosava.png?f=community)
:strip_icc():strip_exif()/u/5964/crop56503163e97a5.jpeg?f=community)
Door een recht stuk 19mm buis van de 2e verdieping naar de meterkast heb ik er zelfs 4 doorheen kunnen krijgen
:strip_exif()/u/37245/agfa.gif?f=community)
Als je ze netjes met zijn vieren in een 'vierkantje' houdt en ze niet gaan draaien, dan passen ze met 4 in een 16mm buis. Maar dan gaat het niet meer om 'kabels trekken', maar om 'een metertje buis over je kabels heen schuiven'. Dus alleen geschikt voor die laatste meter in je meterkast.:
[...]
Door een recht stuk 19mm buis van de 2e verdieping naar de meterkast heb ik er zelfs 4 doorheen kunnen krijgen
En alleen als je voorraad 19mm buis op is
Punctuality is the politeness of kings
Nee, dat gaat inderdaad echt niet meer in 16mm. Vandaar dat ik zei 'alleen maar voor een stukje buis van een meter'.
Ik heb overigens ook vier van die kabels in 19mm getrokken met allerlei bochten, maar dat is met wat valsspelen... dus eert door een rechte buis getrokken, dan de bocht gemonteerd, dan weer een rechte buis, dan de tweede bocht en met een rechte buis weer door de verdiepingsvloer.
En daarna pas een koof gebouwd om de nieuwe steunbalk waar ook de netwerkkabels langs lopen
[ Voor 8% gewijzigd door dreamscape op 03-09-2019 12:00 ]
Punctuality is the politeness of kings
Ach, wat is valsspelen... uiteindelijk heb je je doel netjes bereikt dus ik zeg goed gedaan:
Ik heb vier van die kabels ook in 19mm liggen met allerlei bochten, maar dat is met wat valsspelen... dus eert door een rechte buis getrokken, dan de bocht gemonteerd, dan weer een rechte buis, dan de tweede bocht en met een rechte buis weer door de verdiepingsvloer.
En daarna pas een koof gebouwd om de nieuwe steunbalk waar ook de netwerkkabels langs lopen
Als mensen de moeite nemen de Quick Start Guide te lezen, staat er duidelijk in dat stacking niet is aanbevolen::
[...]
Netjes!
Mogelijke tip. Op Reddit lees ik vele adviseren om ruimte te laten tussen de UniFi switches. Deze generen meer warmte dan andere merken en kunnen er defect doorgaan.
Zelf geen ervaring mee
Dat zal voor alle desktop modellen gelden vermoed ik. Bij de rack mount https://dl.ubnt.com/guide...witch_US-24_US-48_QSG.pdf vond ik deze zin niet terug.
[ Voor 12% gewijzigd door PcDealer op 03-09-2019 12:15 ]
:strip_exif()/u/67342/tnet3.gif?f=community)
Hier ook maar eens wat plaatjes neerzetten. Tijdje geleden verhuisd, daar hoort natuurlijk een nieuw netwerk bij.
Voor de verandering doe ik eens niet mee aan al het patchkast geweld. Alle apparatuur gewoon wallmounted.

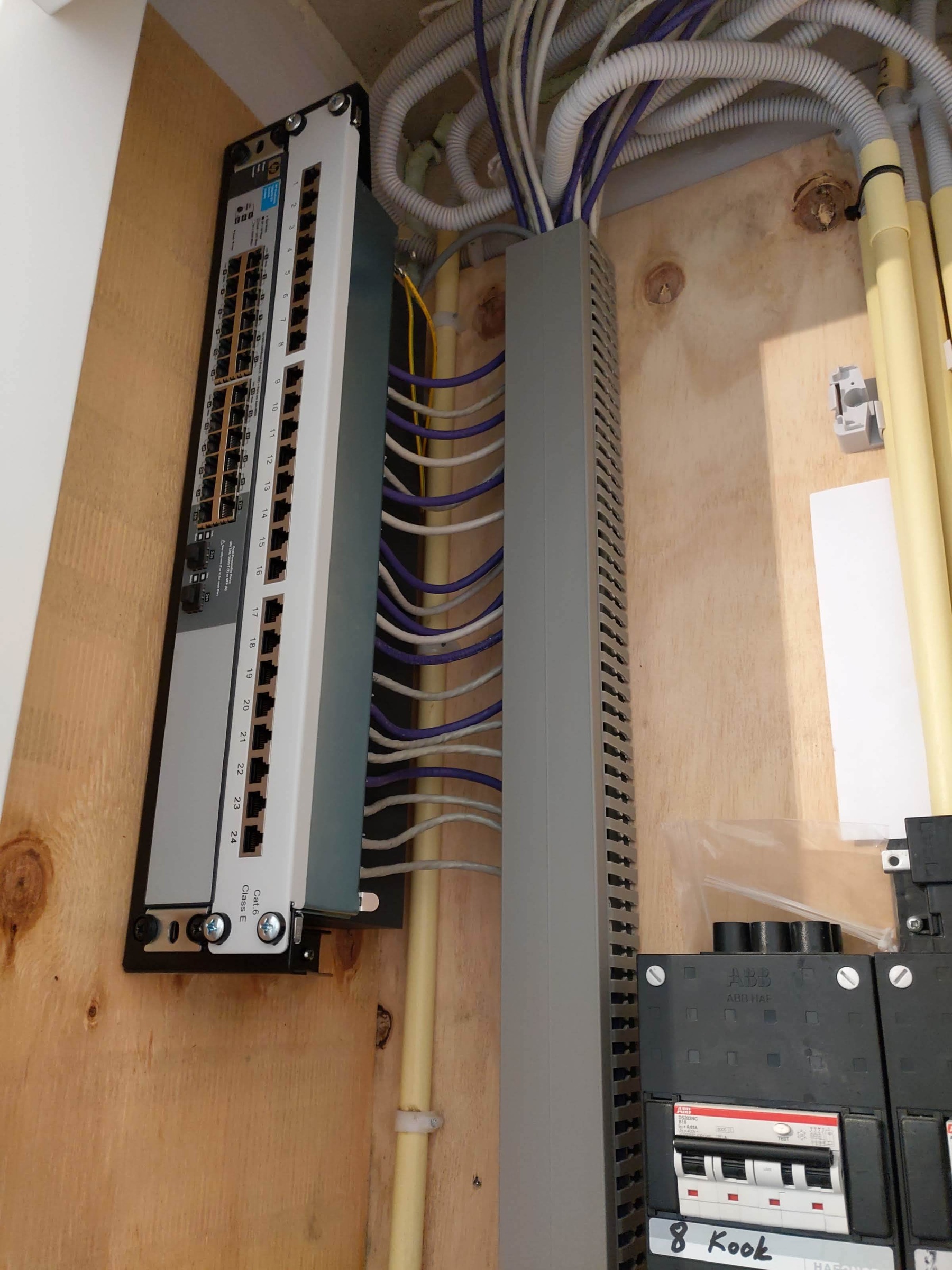

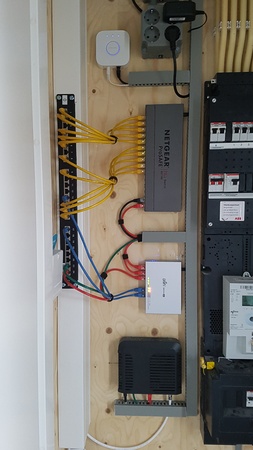

Dit is de meterkast:
Wel voor een "normaal" 19" patchpaneel gekozen, de keuze voor wall-mounted / desktop patchpanelen met meer dan 12 poorten is niet zo overweldigend. Bij gebrek aan een patchkast deze maar in een kunststof kabelgoot gemonteerd. Meteen genoeg plek om alle kabels doorheen te laten lopen (en een flinke lus overlengte op te bergen...).
De Unifi Switch met 4 PoE poorten zit er voornamelijk om de accesspoints te voeden. De rest zit op een simpele Netgear switch.
In de woning zat Busch Jaeger Balance schakelmateriaal, heb bijpassende inzetplaatjes gebruikt met Rutenbeck elementen:
Op enkele plaatsen waar ik meer outlets nodig had gekozen voor een opbouwbehuizing met keystones erin. Bijvoorbeeld in de holle wand achter de televisie:
Helaas wel de verkeerde (te grote) keystones besteld waardoor de behuizing niet helemaal netjes sluit. Maar ja... Niemand die het hier ziet.
Met afmonteren onder het bureau wel de juiste gebruikt:

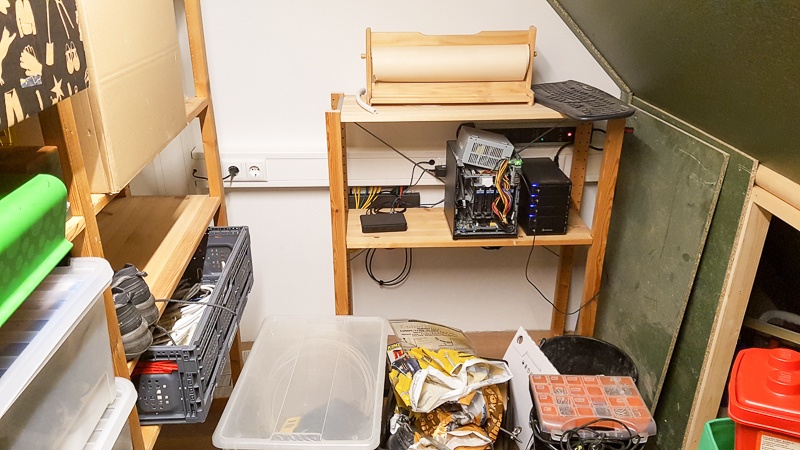

Op zolder nog een plekje ingericht waar een servertje kan staan:
De server verdient nog wat aandacht.
Voeding was kapot en ik had natuurlijk geen passende vervanger. Maar ja, het is functioneel?
Ook zit daar op zolder nog een klein patchpaneeltje, in dezelfde stijl als de meterkast:
Misschien kan iemand er nog wat inspiratie uit opdoen. Opmerkingen zijn natuurlijk ook welkom.
Tijdje geleden verhuisd, daar hoort natuurlijk een nieuw netwerk bij. Voor de verandering doe ik eens niet mee aan al het patchkast geweld.

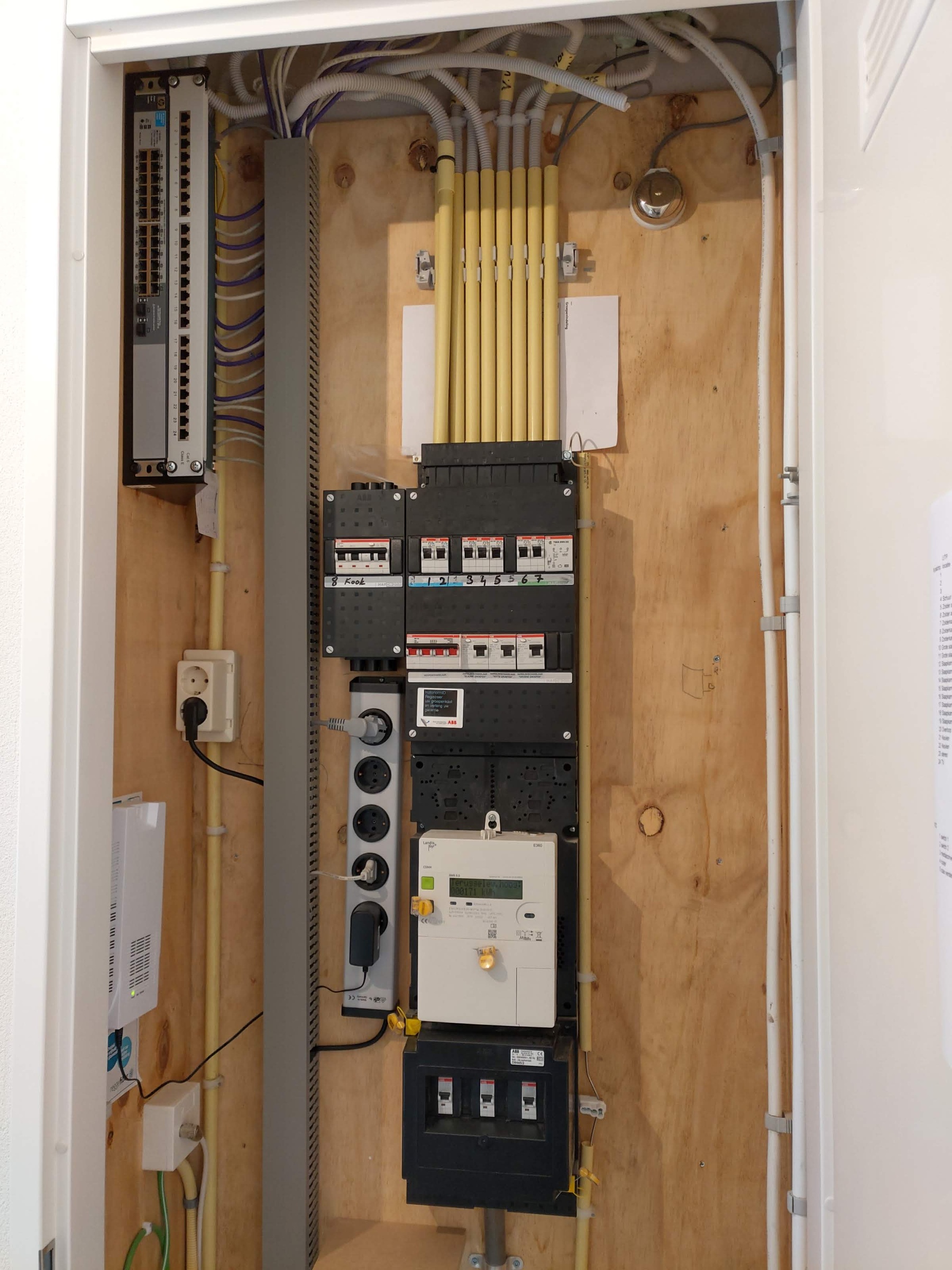

Alle apparatuur gewoon wallmounted. Dit is de meterkast:
Wel voor een "normaal" 19" patchpaneel gekozen, de keuze voor wall-mounted / desktop patchpanelen met meer dan 12 poorten is niet zo overweldigend. Bij gebrek aan een patchkast deze maar in een kunststof kabelgoot gemonteerd. Meteen genoeg plek om alle kabels doorheen te laten lopen (en een flinke lus overlengte op te bergen...).
De Unifi Switch met 4 PoE poorten zit er voornamelijk om de accesspoints te voeden. De rest zit op een simpele Netgear switch.

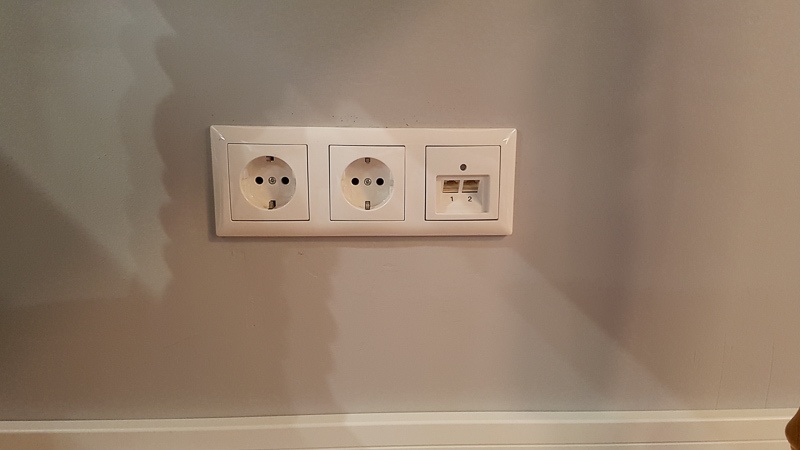

In de woning zat Busch Jaeger Balance schakelmateriaal, heb bijpassende inzetplaatjes gebruikt met Rutenbeck elementen:
Op enkele plaatsen waar ik meer outlets nodig had gekozen voor een opbouwbehuizing met keystones erin. Bijvoorbeeld in de holle wand achter de televisie:
Helaas wel de verkeerde (te grote) keystones besteld waardoor de behuizing niet helemaal netjes sluit. Maar ja... Niemand die het hier ziet.

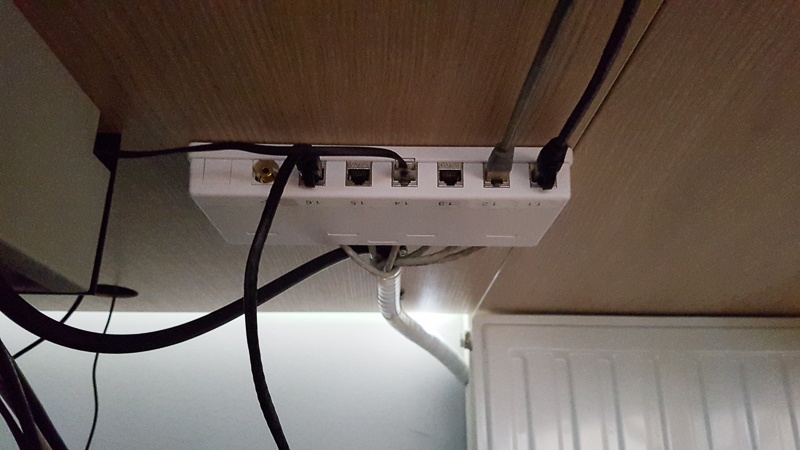

Met afmonteren onder het bureau wel de juiste gebruikt:
Op zolder nog een plekje ingericht waar een servertje kan staan:
De server verdient nog wat aandacht.
Voeding was kapot en ik had natuurlijk geen passende vervanger. Maar ja, het is functioneel? Ook zit daar op zolder nog een klein patchpaneeltje, in dezelfde stijl als de meterkast:
Misschien kan iemand er nog wat inspiratie uit opdoen. Opmerkingen zijn natuurlijk ook welkom.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Volgens mij hebben al die patchkast eigenaren dan ook een veel te grote meterkast joh!:
Voor de verandering doe ik eens niet mee aan al het patchkast geweld.
Post eens een boodschappenlijstje van al die kabelgoten en die 2 grote WCD's bovenaan, want ik denk dat heel veel mensen die interessant gaan vinden tijdens de zoektocht naar inspiratie in dit topic
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
En volgens mij ook een te grote portemonnee.:
[...]
Volgens mij hebben al die patchkast eigenaren dan ook een veel te grote meterkast joh!
Heb er even naar zitten kijken. Ben tot de conclusie gekomen dat ik het overdreven vind voor thuis.
Ben blij dat sommige mensen er wel voor kiezen want het levert wel mooie plaatjes op in dit topic.
Ieder het zijne. De brede witte kabelgoot (waar ik o.a. de patchpanelen in geknutseld heb) is deze::
[...]
Post eens een boodschappenlijstje van al die kabelgoten en die 2 grote WCD's bovenaan, want ik denk dat heel veel mensen die interessant gaan vinden tijdens de zoektocht naar inspiratie in dit topic
- Nowaplast Gewiss wandgoot 70 x 130mm, lengte 2 meter Alpinwit
De grijze draadgoot die ik in de meterkast heb gebruikt is deze:
- Rehau Cablix bedradingskoker 30/30 ral 7030 - 17460001100
De contactdozen zijn kabeldozen met een WCD deksel erop:
- ABB HAF 3640 (je zou een variant zonder deksel kunnen bestellen, maar dan moet je ook los de invoertuitjes en eventueel kabelkroontjes bestellen!)
- ABB HAF Deksel t.b.v. 3640 met 4-voudige WCD

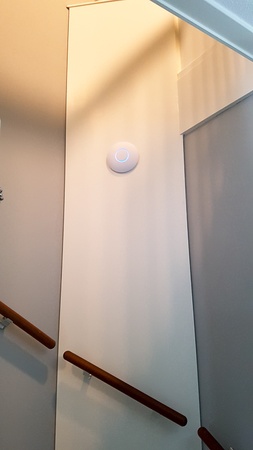

Was trouwens nog helemaal vergeten om een foto van een accesspoint te plaatsen...
Ben wel tevreden met die plaats zo in het trapgat. Prima bereik op de eerste verdieping en de zolder (veel beter dan wanneer ik een andere plek op één van die bouwlagen kies), makkelijk installeren (gaatje boren en ik kon de kabel naar beneden laten vallen).
[ Voor 28% gewijzigd door Xander op 03-09-2019 18:15 ]
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Enig idee wat daar allemaal achter zit
Heb ook zo'n onding in huis en moet hem eigenlijk een keer slopen om een aantal extra UTP kabels te kunnen trekken...
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Aan deze kant loopt er riolering, mechanische ventilatie, gas, warm en koud water door. Zeg maar alle leidingen behalve de elektro die van beneden naar zolder lopen.:
[...]
Enig idee wat daar allemaal achter zit
Het andere hoekje van de trap lopen CV leidingen in, van alle radiatoren op de 1e verdieping een aparte leiding naar zolder (daar zit een verdeler) en een leiding van de ketel naar de vloerverwarming beneden.
Ik heb ze alleen in de trapkast geopend. Aan de bovenkant gewoon een gaatje geboord en kabels laten zakken.
[ Voor 9% gewijzigd door Xander op 03-09-2019 23:44 ]
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
/u/42583/bug2_60x60.png?f=community)
Welke doosjes & keystones heb je gebruikt? Ik ben zelf met eenzelfde projectje bezig, en de bestelde DeLock doosjes + CAT6 keystones pasten ook niet, totdat je de 2 opstaande 'reepjes' uit de onder en bovenkant:
Helaas wel de verkeerde (te grote) keystones besteld waardoor de behuizing niet helemaal netjes sluit. Maar ja... Niemand die het hier ziet.
wegbreekt uit het doosje, dan past het perfect
Intel C2Q 9450@3.3 | Gigabyte P35-DS4 | Sapphire R280x | 4x 2GiB PC6400 Kingston DDR2 | 1x Intel 320SSD 240GB | 2x Spinpoint F1 320GiB
/u/1029591/crop5f61bc9569f31_cropped.png?f=community)
@Xander
Inderdaad een mooie strakke meterkast zo.
Vaak zijn het de kluwen kabels die het rommelig maken maar door voldoende kabelgoot te plaatsen wordt het alsnog erg netjes.
Ook de 19 inch stip is zeer netjes opgelost zo
Inderdaad een mooie strakke meterkast zo.
Vaak zijn het de kluwen kabels die het rommelig maken maar door voldoende kabelgoot te plaatsen wordt het alsnog erg netjes.
Ook de 19 inch stip is zeer netjes opgelost zo
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
Ook maar eens een plaatje posten;
alle loze leidingen gevult met een kabeltje en afgemonteerd op het patchpanel en in de kamers een wallunit van ruitenbek met BJ frontje.
nu nog een nette oplossing voor die kabelspagetti aan de rechterkant en netjes de patchpanel aarden maar het meegeleverde kabeltje was slechts 20cm dus mocht iemand suggesties hebben dan hoor ik het graag.
alle loze leidingen gevult met een kabeltje en afgemonteerd op het patchpanel en in de kamers een wallunit van ruitenbek met BJ frontje.
nu nog een nette oplossing voor die kabelspagetti aan de rechterkant en netjes de patchpanel aarden maar het meegeleverde kabeltje was slechts 20cm dus mocht iemand suggesties hebben dan hoor ik het graag.
Ook spul van DeLock inderdaad!:
[...]
Welke doosjes & keystones heb je gebruikt? Ik ben zelf met eenzelfde projectje bezig, en de bestelde DeLock doosjes + CAT6 keystones pasten ook niet, totdat je de 2 opstaande 'reepjes' uit de onder en bovenkant
wegbreekt uit het doosje, dan past het perfect
Heb verschillende doosjes die volgens mij alleen verschillen in de hoeveelheid outlets (86208, 86227 en 86209).
De eerste keystones waren de 86341, die passen dus niet. Later de 86205 gebruikt ondanks dat ik geen afgeschermde kabel heb liggen, die is aan de achterkant een stuk compacter.
Ik had inderdaad al geprobeerd om de randjes uit het deksel weg te knippen, dat hielp niet. Wil je nou zeggen dat ze ook aan de onderkant in het doosje zitten? Daar heb ik dan overheen gekeken denk ik.
Thanks.:
@Xander
Inderdaad een mooie strakke meterkast zo.
Vaak zijn het de kluwen kabels die het rommelig maken maar door voldoende kabelgoot te plaatsen wordt het alsnog erg netjes.
Ook de 19 inch stip is zeer netjes opgelost zo
Gewoon doen, het kan hooguit fout gaan.
Ik heb de boel eerst beneden in de trapkast open gesloopt, dus kon van onderaf wel zien wat er liep en waar dat ongeveer zat. Beter dan blind boren.
Wat dacht je van een mooie kunststof kabelgoot?
Heb je afgeschermde kabel getrokken? Anders heeft het patchpaneel aarden toch geen zin? Heb het zelf ook niet gedaan. Allemaal UTP installatiekabel (de bekende Belden 7965E) en ook UTP patchkabeltjes, het enige wat ik zou kunnen aarden is het frame van het patchpaneel zelf maar daar zie ik het nut niet van. Correct me if I'm wrong.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Verkoopt praxis/gamma zo'n goot ? van t weekend maar even kijken...:
[...]
[...]
Wat dacht je van een mooie kunststof kabelgoot?
Heb je afgeschermde kabel getrokken? Anders heeft het patchpaneel aarden toch geen zin? Heb het zelf ook niet gedaan. Allemaal UTP installatiekabel (de bekende Belden 7965E) en ook UTP patchkabeltjes, het enige wat ik zou kunnen aarden is het frame van het patchpaneel zelf maar daar zie ik het nut niet van. Correct me if I'm wrong.
Die aarding; volgens de beschrijving wel nodig ja maar geen idee hoe&wat als je het niet doet..
zelf gebruik ik ook belden kabels.
/u/135155/crop62e18dc775e15_cropped.png?f=community)
wat betreft de aarding,
meestal niet nodig, tenzij je Shielded kabels gebruikt. indien je het toch wil(voor de mooi?
) zou ik hem gewoon aan je aardpen hangen. met een pijpzaagje de buis doorzagen op de juiste hoogte, aardpen losschroeven, pijpje eraf, T-doosje erop, Pijpje inkorten en weer erop, aardpen vast. dan heb je een mooi plekje om je Aarddraad naartoe te leiden en vats maken(evt zelfs nog in 16/18mm pijpje)
:strip_exif()/u/290839/crop5b757283a589c_cropped.gif?f=community)
Aangezien er thuis ruimte nodig is en mijn IT spul een andere plekje moet krijgen het lack rack zoals eerder gepost niet meer afgemaakt. Mijn oude IT kast stond nog bij mijn ouders en heb ik nu maar een mooi tweede leven gegeven.
Komend weekend wat kabels naar de nieuwe kamer trekken en dan kan die definitief op zijn nieuwe plek staan. En dit maal hopelijk voor een langere tijd (anders wil ik verhuizen
)
Komend weekend wat kabels naar de nieuwe kamer trekken en dan kan die definitief op zijn nieuwe plek staan. En dit maal hopelijk voor een langere tijd
(anders wil ik verhuizen )
[ Voor 3% gewijzigd door HKLM_ op 05-09-2019 21:21 ]
Cloud ☁️
/u/461322/crop5bf4878fe31e3_cropped.png?f=community)
Ik heb een probleem met mijn CAT6 kabel van de PC in de woonkamer naar de router in de meterkast. Ik krijg er niet meer dan 100Mb door heen, bij de kabeltester gaat geen enkel lampje branden en een aantal keren per jaar krijg ik de mededeling van Windows dat er geen kabel in zit.
Hieronder een link naar foto's van de RJ45 connector, de keystone en een tabelletje met mijn decodering van de kleuren:
Uit de kleurcodering van de RJ45 maak ik op dat het hier om T568B gaat. Ik kan op het web geen enkel voorbeeld van de kleurcodering van de keystone vinden zoals die mij mij is toegepast. Ik kan er maar niet achter komen wat het echt zou moeten zijn. Ik heb de volgende vragen:
1. snapt iemand wat hier aan de hand is met een verklaring die consistent is met het genoemde gedrag?
2. hoe moet de keystone wel aangesloten worden?
Ik hoop wat aanwijzingen te krijgen van iemand die er verstand van heeft (ik niet dus).
Hieronder een link naar foto's van de RJ45 connector, de keystone en een tabelletje met mijn decodering van de kleuren:
Uit de kleurcodering van de RJ45 maak ik op dat het hier om T568B gaat. Ik kan op het web geen enkel voorbeeld van de kleurcodering van de keystone vinden zoals die mij mij is toegepast. Ik kan er maar niet achter komen wat het echt zou moeten zijn. Ik heb de volgende vragen:
1. snapt iemand wat hier aan de hand is met een verklaring die consistent is met het genoemde gedrag?
2. hoe moet de keystone wel aangesloten worden?
Ik hoop wat aanwijzingen te krijgen van iemand die er verstand van heeft (ik niet dus).
12.090kWp → 40 panelen → oost/zuid/west | Tibber | EV
:strip_icc():strip_exif()/u/323478/18785-pcb.jpg?f=community)
:strip_icc():strip_exif()/u/142317/crop5cbd9d51d7e14_cropped.jpeg?f=community)
:strip_exif()/u/489158/crop578e7b7215915_cropped.gif?f=community)
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
/u/8830/crop5df8eadcd55ca_cropped.png?f=community)
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
Bedankt; ik weet dat de volgorde anders is (1, 2, 3, 6, 5, 4, 7,
en neem aan dat je dat ook bedoeld. Hoe kan ik ze doormeten; ik bedoel van waar naar waar?EDIT: om een of andere reden vervangt de site het cijfer 8 door een smiley; graag negeren
[ Voor 10% gewijzigd door cville op 07-09-2019 13:01 ]
12.090kWp → 40 panelen → oost/zuid/west | Tibber | EV
Het simpelste is met een kabeltester:
[...]
Bedankt; ik weet dat de volgorde anders is (1, 2, 3, 6, 5, 4, 7,
EDIT: om een of andere reden vervangt de site het cijfer 8 door een smiley; graag negeren
https://www.allekabels.nl.../netwerkkabel-tester.html
Maar anders kun je ff een utp stekker afknippen en dan draadje voor draadje de continuïteit meten.
plaats anders even een foto van de achterkant van de keystone
[ Voor 4% gewijzigd door BCC op 07-09-2019 16:16 ]
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
THIS ^^^^^^^:
Het simpelste is met een kabeltester
https://www.allekabels.nl.../netwerkkabel-tester.html
Maar anders kun je ff een utp stekker afknippen en dan draadje voor draadje de continuïteit meten.
Afgeknipte kabel aan beide kanten gebruiken, maar ervoor zorgen dat de gebruikte RJ45 stekker 100% klopt en dan weet je ook al gauw genoeg hoe de boel goed aangesloten moet worden op de keystone!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:strip_icc():strip_exif()/u/38800/i_m_weasel-char.jpg?f=community)
Wat heb je PRECIES besteld
Ik kan me voorstellen dat er verschil zit tussen verschillende types kabel of dat men (onbedoeld) de verkeerde kabel of namaak heeft opgestuurd!
Of het is een slechte batch... Alles is mogelijk!
Overigens heb ik hier een aantal produkten van König en HQ wat vroeger volgens mij huismerken waren van NEDIS en over het algemeen is het best goed spul inderdaad!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:strip_icc():strip_exif()/u/117358/crop657dda540776e_cropped.jpg?f=community)
Foto is mij nie heel duidelijk maar als ik zo kijk/zie moet je de aders omdraaien op je keystone, zie dat je bijv groen op groen-wit hebt zitten, en de groen-witte op groen. En zover ik zie zit alleen het oranje-wit paar goed. Maar is niet heel duidelijk op de foto. En aan de reacties te zien verder zal je die ook wel veranderd hebben inmiddels
"Sommige mensen zeggen dat ik gek ben, maar gekken horen toch thuis in het gekkenhuis, of ben ik nou gek??"
Klopt. Zoals ik gisteren schreef, bleek het een T568A keystone te zijn met aan de andere kant een T568B RJ45. Ik heb de keystone nu volgens T568B aangesloten maar helaas nog met max 100Mb. De kabeltester laat nu wel alle 8 verbindingen als OK zien.:
[...]
Foto is mij nie heel duidelijk maar als ik zo kijk/zie moet je de aders omdraaien op je keystone, zie dat je bijv groen op groen-wit hebt zitten, en de groen-witte op groen. En zover ik zie zit alleen het oranje-wit paar goed. Maar is niet heel duidelijk op de foto. En aan de reacties te zien verder zal je die ook wel veranderd hebben inmiddels
12.090kWp → 40 panelen → oost/zuid/west | Tibber | EV
:strip_icc():strip_exif()/u/49919/Icon-CBR600F2.jpg?f=community){kind=icon}
:strip_icc():strip_exif()/u/305009/crop5e0903781ce49_cropped.jpeg?f=community)
:strip_exif()/u/3287/crop6274f828ec8f4.gif?f=community)
Of jij het nodig vind is natuurlijk persoonlyk
maar de Laagste is 22U, dan heb je toch redelijk wat servers nodig om dat te vullen
Heuveltjes CPU geschiedenis door de jaren heen : AMD 486dx4 100, Cyrix PR166+, Intel P233MMX, Intel Celeron 366Mhz, AMD K6-450, AMD duron 600, AMD Thunderbird 1200mhz, AMD Athlon 64 x2 5600, AMD Phenom X3 720, Intel i5 4460, AMD Ryzen 5 3600 5800x3d
:strip_exif()/u/54011/monster.gif?f=community)
Ik heb een 18U kast gekocht voor m'n 19" NAS, Towermodel VMware en switch+patchpanel, maar eigenlijk heb ik daar spijt van. Switch en patchpanel zitten nu in een 19" muurbeugel (zoiets). De 19" server ligt bovenop de 18U kast en de tower staat op de bodemplaat
Waarschijnlijk had ik dat ook prima met een lack tafeltje of twee kunnen fixen.
:strip_icc():strip_exif()/u/364962/crop5a2c2877e821e_cropped.jpeg?f=community)
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Nou... dat is lachen dan, want ik heb ze alle drie in huis!
- Draka CAT5e die al in de telefoonaansluitingen zat en ik hergebruikt heb voor de WiFi aansluitingen.
- Zelf gekochte Belden CAT6 om de boel aan te vullen. Moet nog gebeuren...
- Hirschmann CAT6 die ik speciaal heb gekocht omdat die wit is, want op een paar plekken zou deze uiteindelijk zichtbaar zijn tegen een witte muur aan, vanwege de bochten die gemaakt moeten worden in de bestaande moeilijk te verwijderen leidingen
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Waar staat je unifi in? Ik zoek nog een mooie oplossing om m'n edgerouter X te rack mounten maar de officiele rackmount adapter van ubiquiti is daar niet compatible mee.:
Aangezien er thuis ruimte nodig is en mijn IT spul een andere plekje moet krijgen het lack rack zoals eerder gepost niet meer afgemaakt. Mijn oude IT kast stond nog bij mijn ouders en heb ik nu maar een mooi tweede leven gegeven.
Komend weekend wat kabels naar de nieuwe kamer trekken en dan kan die definitief op zijn nieuwe plek staan. En dit maal hopelijk voor een langere tijd
[Afbeelding: Rack]
Is dit een zelf gemaakte oplossing of iets wat je "off the shelf" hebt gekocht?

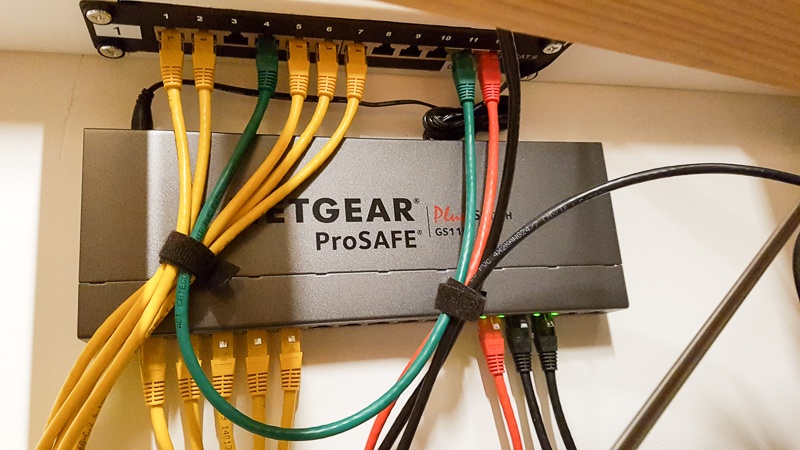

Vraagje, waar heb je die patchpanel en switch in gemonteerd? Heb geen ruimte voor patchkast, maar zo'n rackbeugel die je tegen de achterwand monteert lijkt me ideaal.:

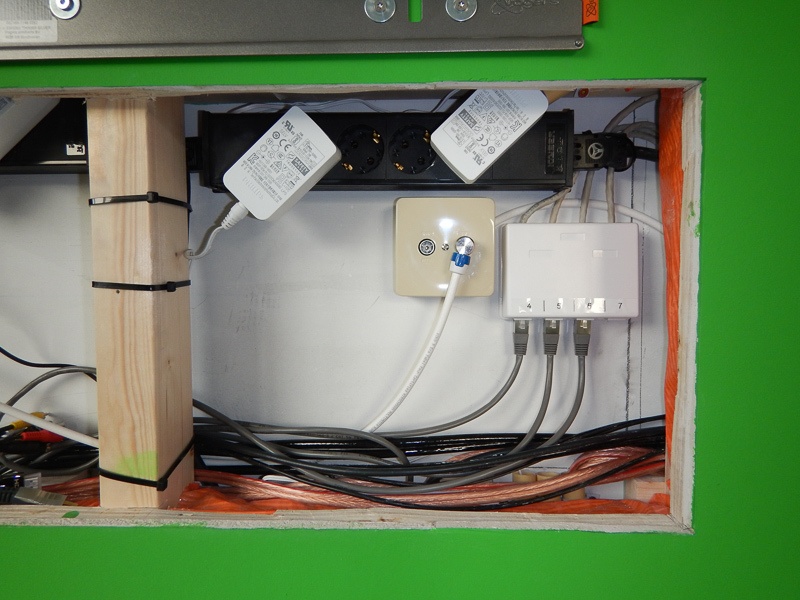

Afgelopen weekend wat cat6 kabel (en beetje coax) getrokken in mijn nieuwbouwwoning, zie hier het resultaat in de meterkast:
[Afbeelding]
[Afbeelding]
Op het plankje onder de hoofdzekering staat inmiddels een routertje (APU2 met OpenBSD) en er komt nog een POE-switch bij voor een paar acces points.
Kan vast nog wel mooier, maar ik ben er blij mee
:strip_icc():strip_exif()/u/280976/crop602a1c5019f9d_cropped.jpg?f=community)
![[Afbeelding]](https://i.imgur.com/Op7QJuL.jpg){kind=link}
![[Afbeelding]](https://tweakers.net/ext/f/HXuuVxiisftNPNRu2g4UWXfc/full.jpg){kind=link}
![[Afbeelding]](https://tweakers.net/ext/f/zcQC9OhJ2Ruy0J3UCCsH9FGS/full.jpg){kind=link}
Heuveltjes CPU geschiedenis door de jaren heen : AMD 486dx4 100, Cyrix PR166+, Intel P233MMX, Intel Celeron 366Mhz, AMD K6-450, AMD duron 600, AMD Thunderbird 1200mhz, AMD Athlon 64 x2 5600, AMD Phenom X3 720, Intel i5 4460, AMD Ryzen 5 3600 5800x3d
