Zo... Lang over nagedacht, maar ook hier gaat het nu gebeuren. Komende vrijdag worden er hier op het platte dak 16 stuks JA Solar Precium 285Wp panelen geplaatst in combinatie met APS Microconverters. Een weekje of 2 aan het oriënteren geweest en afgelopen weekend de knoop doorgehakt
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
:strip_icc():strip_exif()/u/90524/crop5eb9c600a06d6.jpeg?f=community)
Aan te sluiten op twee 16A groepen, of op een 20/25A groep ?:
Zo... Lang over nagedacht, maar ook hier gaat het nu gebeuren. Komende vrijdag worden er hier op het platte dak 16 stuks JA Solar Precium 285Wp panelen geplaatst in combinatie met APS Microconverters. Een weekje of 2 aan het oriënteren geweest en afgelopen weekend de knoop doorgehakt
Maar daar is vast al over nagedacht, su6 ermee en veel plezier.
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
Proficiat!:
Zo... Lang over nagedacht, maar ook hier gaat het nu gebeuren. Komende vrijdag worden er hier op het platte dak 16 stuks JA Solar Precium 285Wp panelen geplaatst in combinatie met APS Microconverters. Een weekje of 2 aan het oriënteren geweest en afgelopen weekend de knoop doorgehakt
Foto'tje als ze liggen?
Over die APS micro inverters. Ik zie dat ze de YC500 (500 watt) en de YC250 (250 watt) hebben.
Gezien je paneel 285 Wp is, komt er een YC500 op neem ik aan. Dat is er een die normaal geschikt is voor 2 panelen aan te sluiten. De twee niet gebruikte mc4 stekkers, komt daar een blind mc4 stekker op, of iets dergelijks? http://www.apsmicroinvert...ormer-downloads-datasheet
Hoe lang heb je garantie op de micro inverters? (Zeur-modus: geschikt voor temperaturen tot 65 C, denk je niet dat dat warmer wordt op je platdak? Oost-west?)
[ Voor 5% gewijzigd door AUijtdehaag op 24-08-2015 20:29 ]
Denk toch dat dan beide ingangen parallel geschakeld moeten worden van de YC500A/I-EU
als je een ingang niet aansluit heb je niet meer dan een YC250 ( denk ik )
Maar als hij het enkel met de YC250 modellen doet ( x 16 ) laat hij wel vermogen liggen
en dat zou zonde zijn met zulke top panelen van Jasolar.
Maar het werkt wel natuurlijk, en kan ook mee vallen.
[ Voor 3% gewijzigd door PClop op 24-08-2015 20:38 ]
Even alle vragen beantwoorden:

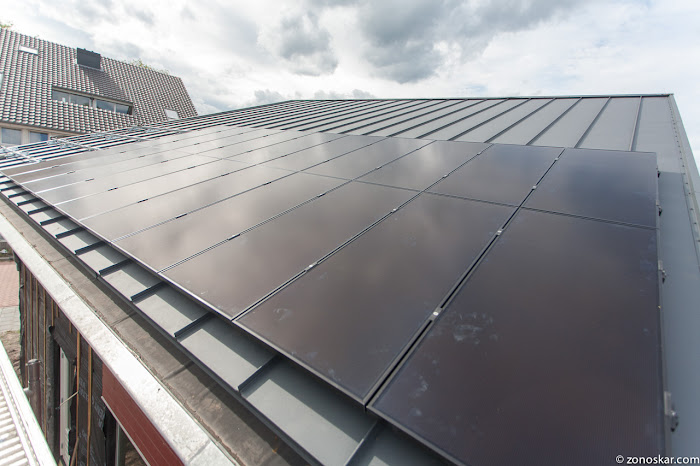

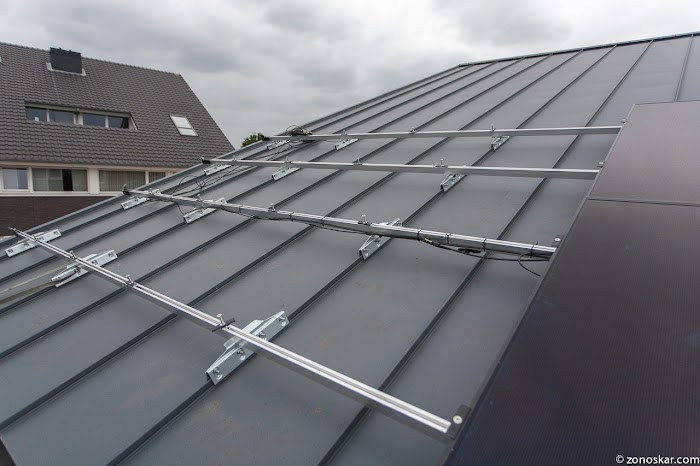

* Natuurlijk zal ik de foto's plaatsen zodra de boel er op ligt.
* De boel komt in een zuid opstelling te liggen, dus niet oost/west.
* De garantie die op de MicroInverters wordt gegeven is 10 jaar. Of dat dat een getal is waar ik echt wat aan heb, moeten we nog achter komen natuurlijk ;-)
* Ze worden inderdaad op de YC500 aangesloten.
* Er worden 2 16A automaten geplaatst.
Hoe lang ze zullen leven op het plat dak? Geen idee... Als ze binnen 3 jaar in een warme zomer overlijden dan klop ik mooi bij de installateur aan die ze met 10 jaar aangeboden heeft.
Overigens zit ik mij net te realiseren... Wellicht dat het nu op hele dagen wel een graadje kouder blijft op de eerste verdieping met 16 van deze panelen op het dak? Altijd meegenomen.... Niet dat het heel warm wordt: We hebben vloerverwarming/vloerverkoeling in dit huis dmv een warmtepompsysteem (jaja, wat zijn we groen bezig...)
* Natuurlijk zal ik de foto's plaatsen zodra de boel er op ligt.
* De boel komt in een zuid opstelling te liggen, dus niet oost/west.
* De garantie die op de MicroInverters wordt gegeven is 10 jaar. Of dat dat een getal is waar ik echt wat aan heb, moeten we nog achter komen natuurlijk ;-)
* Ze worden inderdaad op de YC500 aangesloten.
* Er worden 2 16A automaten geplaatst.
Hoe lang ze zullen leven op het plat dak? Geen idee... Als ze binnen 3 jaar in een warme zomer overlijden dan klop ik mooi bij de installateur aan die ze met 10 jaar aangeboden heeft.
Overigens zit ik mij net te realiseren... Wellicht dat het nu op hele dagen wel een graadje kouder blijft op de eerste verdieping met 16 van deze panelen op het dak?
Altijd meegenomen.... Niet dat het heel warm wordt: We hebben vloerverwarming/vloerverkoeling in dit huis dmv een warmtepompsysteem (jaja, wat zijn we groen bezig...)
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
Veel succes met je nieuwe installatie!:
Even alle vragen beantwoorden:
* Natuurlijk zal ik de foto's plaatsen zodra de boel er op ligt.
* De boel komt in een zuid opstelling te liggen, dus niet oost/west.
* De garantie die op de MicroInverters wordt gegeven is 10 jaar. Of dat dat een getal is waar ik echt wat aan heb, moeten we nog achter komen natuurlijk ;-)
* Ze worden inderdaad op de YC500 aangesloten.
* Er worden 2 16A automaten geplaatst.
Hoe lang ze zullen leven op het plat dak? Geen idee... Als ze binnen 3 jaar in een warme zomer overlijden dan klop ik mooi bij de installateur aan die ze met 10 jaar aangeboden heeft.
Overigens zit ik mij net te realiseren... Wellicht dat het nu op hele dagen wel een graadje kouder blijft op de eerste verdieping met 16 van deze panelen op het dak?
Ik heb ook enkele micro omvormers op een plat dak (die van het geplaagde enecsys) en die werken gelukkig nog naar behoren. Ook merken wij wel dat het iets koeler is, maar het duurt gewoon wat langer voor de warme lucht echt binnenraakt. Hoewel dat ook gevoelsmatig kan zijn
begrijp ik het nu goed dat je 16 X YC500 op 2x16A gaat aansluiten met 285Wp per paneel?:
Even alle vragen beantwoorden:
* Natuurlijk zal ik de foto's plaatsen zodra de boel er op ligt.
* De boel komt in een zuid opstelling te liggen, dus niet oost/west.
* De garantie die op de MicroInverters wordt gegeven is 10 jaar. Of dat dat een getal is waar ik echt wat aan heb, moeten we nog achter komen natuurlijk ;-)
* Ze worden inderdaad op de YC500 aangesloten.
* Er worden 2 16A automaten geplaatst.
Hoe lang ze zullen leven op het plat dak? Geen idee... Als ze binnen 3 jaar in een warme zomer overlijden dan klop ik mooi bij de installateur aan die ze met 10 jaar aangeboden heeft.
Overigens zit ik mij net te realiseren... Wellicht dat het nu op hele dagen wel een graadje kouder blijft op de eerste verdieping met 16 van deze panelen op het dak?
dat is een 8000W omvormer vermogen met 4560Wp
pff dure installatie voor de specs
(maar kan zijn dat ik iets gemist heb en dat apc ze tegenwoordig voor minder als 50€ per 8x aanbied.
en daar ook nog 10 jaar garantie voor geeft ook.
)
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
gefeliciteerd met je keuze!:
Zo... Lang over nagedacht, maar ook hier gaat het nu gebeuren. Komende vrijdag worden er hier op het platte dak 16 stuks JA Solar Precium 285Wp panelen geplaatst in combinatie met APS Microconverters. Een weekje of 2 aan het oriënteren geweest en afgelopen weekend de knoop doorgehakt
Mooie panelen die JA Solar Precium, staan bij mij ook bovenaan het lijstje
.Wel benieuwd naar je afweging om niet te gaan voor SolarEdge P300 Power Optimizers met 1 omvormer.
Ik heb geen zin in een omvormer in huis eerlijk gezegd. Gezien het platte dak heb ik dus geen zolder en er is ook niet echt plek in de meterkast voor de omvormer.:
[...]
gefeliciteerd met je keuze!
Mooie panelen die JA Solar Precium, staan bij mij ook bovenaan het lijstje
Wel benieuwd naar je afweging om niet te gaan voor SolarEdge P300 Power Optimizers met 1 omvormer.
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
even je probleem splitsen, je geeft er steeds geen antwoord op of je draait er elke keer net om heen?
wat kost een APC yc500 eigenlijk?
wil je:
16 yc500 x 100€ = 1600€.
of wil je gaan voor
8 yc500 x 100€ = 800€ (dan heb je ook maar 4000W omvormer zoals een power-one)
maakt een hoop uit.
voor 1600€ koop je zelfs een 3fase sma voor.
met optitrack ondersteuning voor de schaduw.
de power-one 3.6 ondersteund ook optitrack(maar dan heet het mppscanning)
en gaat tot de 4000W, en dat gaat net door een 16A groep(of misschien net niet afhankelijk van je lokale net, maar kun je bij stellen)
afhankelijk van je antwoorden, kunnen we nog wel wat meer naar links of rechts.
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
:strip_exif()/u/130768/gigi.gif?f=community)
Het komt via een buitenkabel uit de grond (geen grondkabel dus). In de kabel zitten 3 aders, dus ook een randaarde. Echter ben ik er niet van overtuigd of deze ook correct is aangesloten door de vorige bewoners. Ik weet niet waar de kabel het huis binnenkomt en een groot deel van het huis beschikt ook nog niet over randaarde. Ik ga er vooralsnog dus van uit dat deze niet werkt.:
[...]
Ik zou niet graag iets aan willen sluiten in je schuur
Komt de srroom in je schuur via een grondkabel ?
Weet iemand hoe je als leek (veilig) kunt testen of een randaarde werkt?
lol, ik kan me even zo snel geen test methode verzinnen om het zeker te weten voor een leek.
(maar mischien weet PCIop er wel 1.)
normaal is de buitenkabel wel een grondkabel?
meestal een ymvk_as, of in jouw geval een 3 ader kabel met een metalen vlechtwerk er om heen.
(het metalen vlechtwerk is tegen het er doorheen steken van een schop.
)en in de meeste gevallen loopt hij van de schuur naar de achter deur.
waar hij aangesloten is bij de licht schakelaar of soms op een apart doosje in die buurt.
check in die hoek voor een doosje of check in de licht schakelaar of hij daar uit komt.
en daar ook een aarde zit?
(doe alles lekker veilig en maak alles even stroomloos, al is het maar voor je eigen gemoeds-rust.
)het is vrij normaal dat je huis niet overal een randaarde heeft, zelfs met nieuwbouw is dat vaak nog zo.
[ Voor 3% gewijzigd door migjes op 25-08-2015 10:20 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
:strip_icc():strip_exif()/u/457303/20140730_210226_60_60.jpg?f=community)
Als je een aardlek schakelaar hebt kan je de NUL en de AARDE doorverbinden met een geïsoleerde draad. Als de aardlek eruit gaat dan is hij aangesloten. Je moet wel verbruik hebben in de schuur. Je kan ook een 220V spanning zoeker gebruiken. Tussen fase en aarde geeft hij spanning aan, tussen nul en aarde niets. Mogelijk gaat de aardlek er bij deze test ook uit....:
[...]
lol, ik kan me even zo snel geen test methode verzinnen om het zeker te weten voor een leek.
(maar mischien weet PCIop er wel 1.)
normaal is de buitenkabel wel een grondkabel?
meestal en ymvk_as, of in jouw geval een 3 ader kabel met een metalen vlechtwerk er om heen.
(de metalen vlechtwerk is tegen het er door heen steken van een schop.
en in de meeste gevallen loopt hij van de schuur naar de achter deur.
waar hij aangesloten is bij de licht schakelaar of soms op een apart doosje in die buurt.
check in die hoek voor een doosje of check in de licht schakelaar of hij daar uit komt.
en daar ook een aarde zit?
het is vrij normaal dat je huis niet overal een randaarde heeft, zelfs met nieuwbouw is dat vaak nog zo.
@migjes volgens mij mogen er geen stopcontacten zonder aarde meer worden geplaatst sinds een paar jaar.
~40kWp,2xSE7k,Victron 3xMPII48/10kVA+Mppt450(200/100), 135kWh Docan LFP, 25kW houtkachel, 120 Heatpipes+1210L, linkedin
Euh... Ik kan me niet herinneren een probleem te hebben:
[...]
even je probleem splitsen, je geeft er steeds geen antwoord op of je draait er elke keer net om heen?
wat kost een APC yc500 eigenlijk?
wil je:
16 yc500 x 100€ = 1600€.
of wil je gaan voor
8 yc500 x 100€ = 800€ (dan heb je ook maar 4000W omvormer zoals een power-one)
maakt een hoop uit.
voor 1600€ koop je zelfs een 3fase sma voor.
met optitrack ondersteuning voor de schaduw.
de power-one 3.6 ondersteund ook optitrack(maar dan heet het mppscanning)
en gaat tot de 4000W, en dat gaat net door een 16A groep(of misschien net niet afhankelijk van je lokale net, maar kun je bij stellen)
afhankelijk van je antwoorden, kunnen we nog wel wat meer naar links of rechts.
De keuze is gewoon al gemaakt, besteld en wordt komende donderdag afgeleverd en vrijdag geplaatst. Ik heb omdat ik graag per paneel wil monitoren (cijfertjes, grafiekjes en speledingetjes zijn leuk) en met (meer) schaduw kom te zitten in de toekomst gekozen voor een niet-string oplossing.
De keuzes waren toen eigenlijk SolardEdge (icm SE-4000 welke wat kon aftoppen) en MicroInverters (8 x YC500). De keuze is op de laatste gevallen, waarbij er dus 2 16A automaten geplaatst gaan worden waarbij er op elke groep 8 panelen komen.
Voor beide oplossingen is wat te zeggen, maar beide bedrijven die de SE-4000 aanboden wilden deze liever niet buiten hangen terwijl dit volgens mij gewoon moet kunnen. Maar ik heb geen zin in gezeur achteraf dus daarom voor de YC500's gekozen.
De keuze is dus niet eens zozeer technisch want veel schelen qua jaaropbrengst gaat het allemaal niet. Nu limiteer ik mij tot 4000Wp door de MicroInverters, anders laat ik mij limiteren tot 3680Wp vanwege de 16A zekering die op de groep komt te zitten. Beiden is weer op te lossen door te kiezen voor 8 extra YC500's of 2 SE-2200's in het geval van een SolarEdge oplossing. Natuurlijk kan je de SE-4000 wel weer wat hoger afregelen dan die 3680Wp (Hoort niet, kan wel), maar daar voel ik niet heel veel voor. Liever volgens de regeltjes.
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
Een beetje mosterd na de maaltijd, maar 4560 Wp kan perfect op 1 16 Ampère groep. Ik lees niks over schaduw bij jou installatie, in dat geval zou ik een Effekta 5000 genomen hebben. De EU-efficiency van de APC YC500 kan ik niet vinden op het internet....:
Zo... Lang over nagedacht, maar ook hier gaat het nu gebeuren. Komende vrijdag worden er hier op het platte dak 16 stuks JA Solar Precium 285Wp panelen geplaatst in combinatie met APS Microconverters. Een weekje of 2 aan het oriënteren geweest en afgelopen weekend de knoop doorgehakt
4830 Wp + Effekta 5000 + 16 Ampère groep.
Dre in "Elektriciteit opwekken met zonnepanelen (PV) Deel 3"
Effekta 5000 heb je met goed zoeken voor minder dan 500 euro.
is dat ook veilig als je geen aardlek hebt?
(ik weet het, maar zie toch huizen achter mij opgeleverd worden zonder aarde op sommige stopcontacten
)a, cool je hebt al besteld.:
[...]
Euh... Ik kan me niet herinneren een probleem te hebben
Ik heb omdat ik graag per paneel wil monitoren (cijfertjes, grafiekjes en speledingetjes zijn leuk) en met (meer) schaduw kom te zitten in de toekomst gekozen voor een niet-string oplossing.
De keuzes waren toen eigenlijk SolardEdge (icm SE-4000 welke wat kon aftoppen) en MicroInverters (8 x YC500). De keuze is op de laatste gevallen, waarbij er dus 2 16A automaten geplaatst gaan worden waarbij er op elke groep 8 panelen komen.
Voor beide oplossingen is wat te zeggen, maar beide bedrijven die de SE-4000 aanboden wilden deze liever niet buiten hangen terwijl dit volgens mij gewoon moet kunnen. Maar ik heb geen zin in gezeur achteraf dus daarom voor de YC500's gekozen.
De keuze is dus niet eens zozeer technisch want veel schelen qua jaaropbrengst gaat het allemaal niet. Nu limiteer ik mij tot 4000Wp door de MicroInverters, anders laat ik mij limiteren tot 3680Wp vanwege de 16A zekering die op de groep komt te zitten. Beiden is weer op te lossen door te kiezen voor 8 extra YC500's of 2 SE-2200's in het geval van een SolarEdge oplossing. Natuurlijk kan je de SE-4000 wel weer wat hoger afregelen dan die 3680Wp (Hoort niet, kan wel), maar daar voel ik niet heel veel voor. Liever volgens de regeltjes.
het gaat wel werken hoor, en verlies is niet al te gek groot.
dus het is wel een beetje mosterd na de maaltijd.
het had allemaal wel opgelost kunnen worden met verschillende methodes.
(de micro inverters zullen waarschijnlijk alles ook wel onder de 16A houden.
het zijn geen tl omvormer maar hf met iets te weinig V dus de max komt er waarschijnlijk net niet uit of heel erg weinig.)
edit:
het klinkt hier alleen een beetje vreemd, dat je erg mooie toffe panelen aansluit op zeer matige omvormer.
je haalt er dan de max niet uit voor flinke kosten
had ook met een stuk goedkopere panelen gekund.
maar treur niet de opbrengst komt wel binnen.
[ Voor 7% gewijzigd door migjes op 25-08-2015 10:46 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
:strip_icc():strip_exif()/u/63649/IMG_8734.jpg?f=community)
De APC YC500 is voorzien van een HF trafo, dus qua efficiëntie een stukje lager dan een moderne TL omvormer. Maximale efficiëntie van de YC500 schijnt 95,5% te zijn. Wel leuk dat ze ook een YC1000 hebben, een 3-fase omvormer van 1 kW
📸Canon EOS 5D IV 🚁DJI Mavic Pro 🏍️Zero SR ⚡Tesla M3 LR 🌡️Daikin US 3.5kW ☀️8815Wp 🔋Marstek Venus-E 5,12 kWh Tweakers PVOutput lijst
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
Ja want dan gebeurt er gewoon niets, bij de trafo in de wijk zit de nul ook aan aarde, daarom is het een nul.
Niet overal verplicht dus tekst van Essent:(ik weet het, maar zie toch huizen achter mij opgeleverd worden zonder aarde op sommige stopcontacten
Geaarde stopcontacten zijn verplicht in onder meer de badkamer en
keuken. Woonkamer en slaapkamers daarentegen zijn gewoonlijk
voorzien van ‘normale’ stopcontacten. In de huidige woningen zijn de
elektrische installaties echter volledig geaard. In deze veelal nieuwe
woningen vindt u dan overal in huis geaarde stopcontacten. De reden
hiervan is dat er in huis steeds meer metaal (stroomgeleidende onderdelen)
en geaarde apparatuur te vinden is. Denk maar eens aan de
radiatoren van de centrale verwarming. Ook bij computers en andere
apparatuur wordt aarding aanbevolen. Het is niet alleen veilig, maar ook
handig als er in alle kamers geaarde stopcontacten aanwezig zijn. Veel
apparatuur heeft tegenwoordig namelijk geaarde stopcontacten nodig.
~40kWp,2xSE7k,Victron 3xMPII48/10kVA+Mppt450(200/100), 135kWh Docan LFP, 25kW houtkachel, 120 Heatpipes+1210L, linkedin
de effecta zou ik ook niet doen met schaduw.
maar als voorbeeld is hij wel oke, vervang hem voor de power-one b.v voor schaduw management.
en het was ook opgelost (en nog steeds op 1x16A zelfs met de 3.6, maar de 4.2 zou ook kunnen, maar een 20A groep is dan wel aardig aan te raden.).
een sma had ook gekund met 3fase en dan een 5000W.
etc etc....
je moet ook even opletten, je haalt VA en W door elkaar, dat is niet zomaar het zelfde
(solaredge 4000 = 4000VA met een max van 16A b.v.)
[ Voor 6% gewijzigd door migjes op 25-08-2015 10:53 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
De PowerOne heeft een efficiency van 96,8% en de YC500 95,5% Deze laatste is inderdaad wel wat lager. Verder is de PowerOne gewoon een dual-string, dus vraag ik mij ernstig af wat er gebeurt zodra er schaduw op de panelen valt. Van wat ik zo lees heeft het ding gewoon 2 MPP trackers, valt dan toch de desbetreffende string (flink) terug als er schaduw op valt, wat dan dus toch de helft van je panelen is.
Verder kan ik ook weinig vinden over de monitoringsmogelijkheden van de PowerOne, voor zover deze er zijn. Zoals ik eerder al aangaf is dat naast de schaduw voor mij ook een reden om voor de huidige oplossing te kiezen.
De gemeente heeft er voor gekozen om een paar hele mooie bomen ten zuidwesten van mijn huis te plaatsen. Schitterend om te zien, maar wel iets om rekening mee te houden. Ze komen nu net voorbij de dakrand met hun schaduw (later in de middag), maar ik ben bang dat deze bomen nog wel even doorgroeien
Verder kan ik ook weinig vinden over de monitoringsmogelijkheden van de PowerOne, voor zover deze er zijn. Zoals ik eerder al aangaf is dat naast de schaduw voor mij ook een reden om voor de huidige oplossing te kiezen.
De gemeente heeft er voor gekozen om een paar hele mooie bomen ten zuidwesten van mijn huis te plaatsen. Schitterend om te zien, maar wel iets om rekening mee te houden. Ze komen nu net voorbij de dakrand met hun schaduw (later in de middag), maar ik ben bang dat deze bomen nog wel even doorgroeien
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
mensen zijn vaak veelte bang voor schaduw.:
De PowerOne heeft een efficiency van 96,8% en de YC500 95,5% Deze laatste is inderdaad wel wat lager. Verder is de PowerOne gewoon een dual-string, dus vraag ik mij ernstig af wat er gebeurt zodra er schaduw op de panelen valt. Van wat ik zo lees heeft het ding gewoon 2 MPP trackers, valt dan toch de desbetreffende string (flink) terug als er schaduw op valt, wat dan dus toch de helft van je panelen is.
Verder kan ik ook weinig vinden over de monitoringsmogelijkheden van de PowerOne, voor zover deze er zijn. Zoals ik eerder al aangaf is dat naast de schaduw voor mij ook een reden om voor de huidige oplossing te kiezen.
De gemeente heeft er voor gekozen om een paar hele mooie bomen ten zuidwesten van mijn huis te plaatsen. Schitterend om te zien, maar wel iets om rekening mee te houden. Ze komen nu net voorbij de dakrand met hun schaduw (later in de middag), maar ik ben bang dat deze bomen nog wel even doorgroeien
als er schaduw op 1 gedeelte van een paneel valt schakelt er een diode 1/3 van dat paneel uit.
en met een fatsoenlijke omvormer die mpptrakking/optitrak/pvsweep ondersteunt stort de string niet in en werkt gewoon door, zij het met maar 1/3 paneel minder.
hier een voorbeeld, waarbij ik een deken over 1 van de 10 panelen neer leg.
logging per seconde
, dan kun je wel gokken wanneer ik de doek er op leg en wanneer ik hem er weer aftrek.
(dit is dan wel een power-one 3.0)
de YC500 mag dan een max hebben van 95,5%, maar dat is waarschijnlijk bij 45V en jij zet er 32V op.
(het is een hf omvormer en geen tl
)maar wees niet bang, je haalt echt wel opbrengst binnen, en genoeg ook.
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Ach.. De efficiency is bij 32VDC helemaal niet slecht::
De YC500 mag dan een max hebben van 95,5%, maar dat is waarschijnlijk bij 45V en jij zet er 32V op.
(het is een hf omvormer en geen tl
maar wees niet bang, je haalt echt wel opbrengst binnen, en genoeg ook.
Ik moet inderdaad wel zeggen dat het resultaat mij mee valt van die ene deken die je er op legt. Dat had ik (na alles wat ik gelezen heb) toch wat erger ingeschat ;-)
[ Voor 14% gewijzigd door TFHfony op 25-08-2015 11:38 ]
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
o, dat valt nog best mee met deze hf omvormer.
(die had ik ook niet verwacht
was opzoek naar die grafiek.)
maar goed je weet de nadelen van je setup.
daar zul je mee moeten leven, het is zo.
en vergis je niet je haalt wel een hele leuke opbrengst.
de meeste mensen zijn al blij als ze meer als 850kWh/kWp halen (voor jouw is dat dan 3876kWh per jaar.)
maar hier leggen we de balk wat hoger en willen we graag boven de 1000kWh/kWp komen
(voor jouw is dat dan 4560kWh per jaar.)
jij scoort er vast wel iets wat daar tussen in zit, maar dat weten we pas precies over een jaar.
laat het ons weten, kan wel eens interessant worden.
(en in tilburg haal ik nu de 1080kWh/kWp.
met een power-one 3.6 + 12 van die zelfde soort panelen als jij straks hebt.
)
[ Voor 4% gewijzigd door migjes op 25-08-2015 11:49 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Yup... Het zijn redelijk bewust afwegingen ;-):
[...]
o, dat valt nog best mee met deze hf omvormer.
(die had ik ook niet verwacht
was opzoek naar die grafiek.)
maar goed je weet de nadelen van je setup.
Een jaar en 4 dagen. De set gaat pas vrijdag ergens de lucht in ;-)en vergis je niet je haalt wel een hele leuke opbrengst.
de meeste mensen zijn al blij als ze meer als 850kWh/kWp halen (voor jouw is dat dan 3876kWh per jaar.)
maar hier leggen we de balk wat hoger en willen we graag boven de 1000kWh/kWp komen
(voor jouw is dat dan 4560kWh per jaar.)
jij scoort er vast wel iets wat daar tussen in zit, maar dat weten we pas precies over een jaar.
Zal zeker hier blijven posten en we zullen eens zien waar we eindigenlaat het ons weten, kan wel eens interessant worden.
(en in tilburg haal ik nu de 1080kWh/kWp.
Het doel voor mij was om met deze installatie ongeveer 4000kWh op te gaan wekken. Momenteel gebruik ik zo rond de 9500kWh per jaar (Warmtepomp, we hebben geen gas oid hier (en hier = Bavel, dorpje ten zuid-oosten van Breda))
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
cool, graag posten, ervaring delen = cool.:
[...]
Yup... Het zijn redelijk bewust afwegingen ;-)
[...]
Een jaar en 4 dagen. De set gaat pas vrijdag ergens de lucht in ;-)
[...]
Zal zeker hier blijven posten en we zullen eens zien waar we eindigen
zelfs fouten zijn cool, kunnen we allen van leren.
(en zo heel erg fout is het nu ook weer niet
zie het erg relatief. )
a Bavel, dat is hier vlak om de hoek. (ik zit bij de oude Bredase weg, berkdijksestraat in tilburg.)
maar oke, base is dus 1080kWh/kWp, alles wat je er onder gaat scoren is verlies van omvormers en de schaduw., ik ben benieuwt wat het gaat doen.
succes, en veel zon toegewenst.
(en om je ziek te maken, hij schijnt nu en ik heb 2000W output
die laatste dagen aftellen zijn het ergst, lol
.)
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Effekta gaat beter om met schaduw dan SMA blijkt uit de poezendeken test van databeestje. SMA heeft (blijkbaar) wel een beter marketing apparaat
:strip_icc():strip_exif()/u/109456/bigass3.jpg?f=community)
Effekta gaat niet om met schaduw, prima omvormer verder maar niet voor schaduw daken.....echt niet.:
[...]
Effekta gaat beter om met schaduw dan SMA blijkt uit de poezendeken test van databeestje. SMA heeft (blijkbaar) wel een beter marketing apparaat
Probeer maar eens een andere omvormer, dan nog eens kijken wat je er van vind.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
gedeeltelijk quoten van uitspraken zullen verhalen uit het verband trekken en hebben meer met ego's te maken als waarheden.
verhaal was verder duidelijk genoeg.
niet piepen.
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Tja poezendeken test is niet representatief. Maar bij een andere Effekta installatie zie ik heel mooi dat de stringspanning 's ochtends veel lager is doordat de schaduwpanelen geen vermogen leveren. Ongetwijfeld het juiste MPP op dat moment. Mijn verwachting is dat een andere omvormer hetzelfde doet. 'Lastige' schaduw zoals een pijpje of een dakkapel zou wel eens anders kunnen zijn inderdaad. Jij hebt daar vast grafieken van om dat te laten zien
misschien ook wel goed ter onderbouwing van migjes waarom hij geen Effekta zou nemen met schaduw Ik heb geen ervaring met lastige schaduw.[edit]
Ik las deze nog:
Rol-Co in "Elektriciteit opwekken met zonnepanelen (PV) Deel 3"
Zou dat met een andere omvormer anders zijn geweest? (m.a.w. zat er meer vermogen in de string panelen dan de Effekta eruit haalde.)
[ Voor 13% gewijzigd door Dre op 25-08-2015 18:07 ]
Fronius....nee:
[...]
Tja poezendeken test is niet representatief. Maar bij een andere Effekta installatie zie ik heel mooi dat de stringspanning 's ochtends veel lager is doordat de schaduwpanelen geen vermogen leveren. Ongetwijfeld het juiste MPP op dat moment. Mijn verwachting is dat een andere omvormer hetzelfde doet. 'Lastige' schaduw zoals een pijpje of een dakkapel zou wel eens anders kunnen zijn inderdaad. Jij hebt daar vast grafieken van om dat te laten zien
[edit]
Ik las deze nog:
Rol-Co in "Elektriciteit opwekken met zonnepanelen (PV) Deel 3"
Zou dat met een andere omvormer anders zijn geweest? (m.a.w. zat er meer vermogen in de string panelen dan de Effekta eruit haalde.)
Kostal piko.....nee
Verder geen omvormers getest met het zelfde, nu wel met steca en sf, maar dat is appels met peren.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
:strip_exif()/u/2177/avatar.gif?f=community){kind=avatar}
Vandaag zijn we bij ons ook begonnen aan de panelen, om 13:00 begonnen met de steiger te bouwen en om 16:30 lag 2/3 van de panelen op het dak. We kwamen wel achter een meetfoutje, ik was uit gegaan van 160cm, maar de panelen zijn 166cm. Dus de bovenste rij ligt nu 6cm hoger dan bedacht en de onderste rij 6cm lager. Is het erg dat de bovenste panelen geklemd worden op 46cm van het uiteinde? Ik had begrepen dat dit eigenlijk tussen de 30 en 40cm moest zijn. We hadden niet echt veel zin om alle klemmen weer los te halen om ze 6cm hoger te zetten.
Dit doen we morgen.
Nog iets, we hebben de omvormer aan de AC kant aangesloten. Maar als we de stroom erop zetten gebeurt er niks, geen lampje, geen LCD wat aan gaat. Is dat normaal, of is de omvormer verkeerd aangesloten. De illustratie in de handleiding van de stekker zag er nl niet uit wat aan de omvormer zat. Op de omvormer had ik een PA, een L, N, 1 en 2 pinnetje. In de handleiding waren deze PE, 1, 2, 3, 4 benoemd. Ook de vorm van de aansluitingen was anders.
/edit: is het nodig die vieze vingers nog van de panelen te poetsen
Dit doen we morgen.
Nog iets, we hebben de omvormer aan de AC kant aangesloten. Maar als we de stroom erop zetten gebeurt er niks, geen lampje, geen LCD wat aan gaat. Is dat normaal, of is de omvormer verkeerd aangesloten. De illustratie in de handleiding van de stekker zag er nl niet uit wat aan de omvormer zat. Op de omvormer had ik een PA, een L, N, 1 en 2 pinnetje. In de handleiding waren deze PE, 1, 2, 3, 4 benoemd. Ook de vorm van de aansluitingen was anders.
/edit: is het nodig die vieze vingers nog van de panelen te poetsen
[ Voor 11% gewijzigd door zonoskar op 25-08-2015 20:17 ]
Powermac G5 casemod. Mijn PV live output. | Ioniq 6 Style 77kWh Ultimate Metallic Red 18" RWD
:strip_icc():strip_exif()/u/65843/chef60x60.jpg?f=community)
ik zou me niet zoveel zorgen maken over die 46cm:
Vandaag zijn we bij ons ook begonnen aan de panelen, om 13:00 begonnen met de steiger te bouwen en om 16:30 lag 2/3 van de panelen op het dak. We kwamen wel achter een meetfoutje, ik was uit gegaan van 160cm, maar de panelen zijn 166cm. Dus de bovenste rij ligt nu 6cm hoger dan bedacht en de onderste rij 6cm lager. Is het erg dat de bovenste panelen geklemd worden op 46cm van het uiteinde? Ik had begrepen dat dit eigenlijk tussen de 30 en 40cm moest zijn. We hadden niet echt veel zin om alle klemmen weer los te halen om ze 6cm hoger te zetten.
[afbeelding]
Dit doen we morgen.
[afbeelding]
Nog iets, we hebben de omvormer aan de AC kant aangesloten. Maar als we de stroom erop zetten gebeurt er niks, geen lampje, geen LCD wat aan gaat. Is dat normaal, of is de omvormer verkeerd aangesloten. De illustratie in de handleiding van de stekker zag er nl niet uit wat aan de omvormer zat. Op de omvormer had ik een PA, een L, N, 1 en 2 pinnetje. In de handleiding waren deze PE, 1, 2, 3, 4 benoemd. Ook de vorm van de aansluitingen was anders.
/edit: is het nodig die vieze vingers nog van de panelen te poetsen
de omvormer gaat pas aan zodra ook de dc kant is aangesloten en er zon op de panelen schijnt.
Mooi gedaan.:
Vandaag zijn we bij ons ook begonnen aan de panelen, om 13:00 begonnen met de steiger te bouwen en om 16:30 lag 2/3 van de panelen op het dak. We kwamen wel achter een meetfoutje, ik was uit gegaan van 160cm, maar de panelen zijn 166cm. Dus de bovenste rij ligt nu 6cm hoger dan bedacht en de onderste rij 6cm lager. Is het erg dat de bovenste panelen geklemd worden op 46cm van het uiteinde? Ik had begrepen dat dit eigenlijk tussen de 30 en 40cm moest zijn. We hadden niet echt veel zin om alle klemmen weer los te halen om ze 6cm hoger te zetten.
[afbeelding]
Dit doen we morgen.
[afbeelding]
Nog iets, we hebben de omvormer aan de AC kant aangesloten. Maar als we de stroom erop zetten gebeurt er niks, geen lampje, geen LCD wat aan gaat. Is dat normaal, of is de omvormer verkeerd aangesloten. De illustratie in de handleiding van de stekker zag er nl niet uit wat aan de omvormer zat. Op de omvormer had ik een PA, een L, N, 1 en 2 pinnetje. In de handleiding waren deze PE, 1, 2, 3, 4 benoemd. Ook de vorm van de aansluitingen was anders.
/edit: is het nodig die vieze vingers nog van de panelen te poetsen
6cm ,geen probleem ( niet ideaal )
Enter knop indrukken? om de omvormer tot leven te wekken ?
Niet poetsen, na een paar regenbuien is dat weg,
:strip_icc():strip_exif()/u/3550/S2462.jpg?f=community)
Powermac G5 casemod. Mijn PV live output. | Ioniq 6 Style 77kWh Ultimate Metallic Red 18" RWD
Powermac G5 casemod. Mijn PV live output. | Ioniq 6 Style 77kWh Ultimate Metallic Red 18" RWD
:strip_icc():strip_exif()/u/464322/050831IM%2520caveyshout%2520middel%2520groot.jpg?f=community)
ZZP'er in de solar (werkvoorbereiding / voorman / plaatsen) sinds 2009 fulltime met PV bezig. Met houtkachel en warmtepomp gasvrij!
Wel vreemd dat de AC stekkertjes niet hetzelfde benoemd zijn als in het instructie boekje...:
Vandaag zijn we bij ons ook begonnen aan de panelen, om 13:00 begonnen met de steiger te bouwen en om 16:30 lag 2/3 van de panelen op het dak. We kwamen wel achter een meetfoutje, ik was uit gegaan van 160cm, maar de panelen zijn 166cm. Dus de bovenste rij ligt nu 6cm hoger dan bedacht en de onderste rij 6cm lager. Is het erg dat de bovenste panelen geklemd worden op 46cm van het uiteinde? Ik had begrepen dat dit eigenlijk tussen de 30 en 40cm moest zijn. We hadden niet echt veel zin om alle klemmen weer los te halen om ze 6cm hoger te zetten.
[afbeelding]
Dit doen we morgen.
[afbeelding]
Nog iets, we hebben de omvormer aan de AC kant aangesloten. Maar als we de stroom erop zetten gebeurt er niks, geen lampje, geen LCD wat aan gaat. Is dat normaal, of is de omvormer verkeerd aangesloten. De illustratie in de handleiding van de stekker zag er nl niet uit wat aan de omvormer zat. Op de omvormer had ik een PA, een L, N, 1 en 2 pinnetje. In de handleiding waren deze PE, 1, 2, 3, 4 benoemd. Ook de vorm van de aansluitingen was anders.
/edit: is het nodig die vieze vingers nog van de panelen te poetsen
6.250Wp - ZW op SMA SB5000TL-21 + 6.510WP ZO, 31grad. + 3.720Wp - NW, 31grad, op SE5000er-01 + Pana Monoblock 6kW
Verwijderd
Ik ben dolblij met het beroerde weer, elke dag geen zon is voor mij een dag geen geld misgelopen.:
[...]
Sterkte.
Maar ik gun jullie wel zon hoor
:strip_icc():strip_exif()/u/212073/crop5790930e15fe8_cropped.jpeg?f=community)
Jezelf bedenken hoe goed ze het doen als ze er liggen verlicht de pijn van mooie dagen misschien:
[...]
Ik ben dolblij met het beroerde weer, elke dag geen zon is voor mij een dag geen geld misgelopen.
Maar ik gun jullie wel zon hoor
2250 WP Zuid PVoutput
:strip_exif()/u/7018/goticon.gif?f=community)
Verwijderd
Gelukkig heb ik nog een vakantie van iets meer dan een week staan, een zakenreis van een dag en een bedrijfsuitje van 4 dagen. Dan is er wat afleiding:
[...]
Jezelf bedenken hoe goed ze het doen als ze er liggen verlicht de pijn van mooie dagen misschien
De volgende stap nu is het monitoren, maar daarvoor zal ik naar het betreffende topic overgaan.
ZZP'er in de solar (werkvoorbereiding / voorman / plaatsen) sinds 2009 fulltime met PV bezig. Met houtkachel en warmtepomp gasvrij!
:strip_exif()/u/2172/crop57acf4ac04e70.gif?f=community)
Eindelijk gaat het er hier ook van komen, er komen PV-panelen.
Ik heb nu een afdakje van 27m^2, dus ruwweg ruimte voor 3 rijen van 5 panelen van 1m66 x 1m. Dat is zo'n 3750 Wp.
Het afdakje zit zo'n 11 meter van 't huis af en staat zo'n 20 graden schuin (uit het platte vlak), gericht naar het ZO.
Kortom, verwachte opbrengst zal zo'n 85-90% van optimaal zijn als je het instralingsdiagram moet geloven.
Onder het afdakje komt ook een schuur-deel, wat droog is (niet vorst-vrij).
Dus ik heb de optie om de DC-kabels door de tuin te trekken, of een grondkabel en dus de omvormer in het schuurtje.
Wat is de betere optie?
Als omvormer zat ik aan een SMA te denken (3600 Watt versie), die zou volgens de SMA-site (pagina 11) tot zo'n -25 graden aankunnen.
En als ik de omvormer in het buiten schuurtje plaats, moet ik dan 2.5mm^2 kabel nemen (16-25A) of toch liever 4mm^2?
En als ik de omvormer binnen hang, komt 'ie in de inpandige garage (koel) en zit ik dus met zo'n 20-25 meter aan DC-kabel (x4).
Ik denk erover om het in 2 stringen op te delen, om eventueel schaduw-effect van een heg of kat wat tegen te gaan. Die heg moet uiteraard gewoon gesnoeid blijven, maar dat is de taak van de buurman en die zou wel eens 'achter' kunnen lopen met onderhoud
Uiteraard komt alles op een nieuwe groep.
Aangezien er ook elektra nodig zal zijn in de tuin, moet er sowieso een grondkabel die kant op. Mag je dan een 5-aderige kabel gebruiken waarbij 2 aders voor de omvormer en 2 voor de stroomvoorziening van de tuin? (uiteraard beide een aparte groep)
Ik heb nu een afdakje van 27m^2, dus ruwweg ruimte voor 3 rijen van 5 panelen van 1m66 x 1m. Dat is zo'n 3750 Wp.
Het afdakje zit zo'n 11 meter van 't huis af en staat zo'n 20 graden schuin (uit het platte vlak), gericht naar het ZO.
Kortom, verwachte opbrengst zal zo'n 85-90% van optimaal zijn als je het instralingsdiagram moet geloven.
Onder het afdakje komt ook een schuur-deel, wat droog is (niet vorst-vrij).
Dus ik heb de optie om de DC-kabels door de tuin te trekken, of een grondkabel en dus de omvormer in het schuurtje.
Wat is de betere optie?
Als omvormer zat ik aan een SMA te denken (3600 Watt versie), die zou volgens de SMA-site (pagina 11) tot zo'n -25 graden aankunnen.
En als ik de omvormer in het buiten schuurtje plaats, moet ik dan 2.5mm^2 kabel nemen (16-25A) of toch liever 4mm^2?
En als ik de omvormer binnen hang, komt 'ie in de inpandige garage (koel) en zit ik dus met zo'n 20-25 meter aan DC-kabel (x4).
Ik denk erover om het in 2 stringen op te delen, om eventueel schaduw-effect van een heg of kat wat tegen te gaan. Die heg moet uiteraard gewoon gesnoeid blijven, maar dat is de taak van de buurman en die zou wel eens 'achter' kunnen lopen met onderhoud
Uiteraard komt alles op een nieuwe groep.
Aangezien er ook elektra nodig zal zijn in de tuin, moet er sowieso een grondkabel die kant op. Mag je dan een 5-aderige kabel gebruiken waarbij 2 aders voor de omvormer en 2 voor de stroomvoorziening van de tuin? (uiteraard beide een aparte groep)
Een goedkope voeding is als een lot in de loterij, je maakt kans op een paar tientjes korting, maar meestal betaal je de hoofdprijs. mijn posts (nodig wegens nieuwe layout)
Omvormer mag rustig in je schuurtje hangen.:
Eindelijk gaat het er hier ook van komen, er komen PV-panelen.
Ik heb nu een afdakje van 27m^2, dus ruwweg ruimte voor 3 rijen van 5 panelen van 1m66 x 1m. Dat is zo'n 3750 Wp.
Het afdakje zit zo'n 11 meter van 't huis af en staat zo'n 20 graden schuin (uit het platte vlak), gericht naar het ZO.
Kortom, verwachte opbrengst zal zo'n 85-90% van optimaal zijn als je het instralingsdiagram moet geloven.
Onder het afdakje komt ook een schuur-deel, wat droog is (niet vorst-vrij).
Dus ik heb de optie om de DC-kabels door de tuin te trekken, of een grondkabel en dus de omvormer in het schuurtje.
Wat is de betere optie?
Als omvormer zat ik aan een SMA te denken (3600 Watt versie), die zou volgens de SMA-site (pagina 11) tot zo'n -25 graden aankunnen.
En als ik de omvormer in het buiten schuurtje plaats, moet ik dan 2.5mm^2 kabel nemen (16-25A) of toch liever 4mm^2?
En als ik de omvormer binnen hang, komt 'ie in de inpandige garage (koel) en zit ik dus met zo'n 20-25 meter aan DC-kabel (x4).
Ik denk erover om het in 2 stringen op te delen, om eventueel schaduw-effect van een heg of kat wat tegen te gaan. Die heg moet uiteraard gewoon gesnoeid blijven, maar dat is de taak van de buurman en die zou wel eens 'achter' kunnen lopen met onderhoud
Uiteraard komt alles op een nieuwe groep.
Aangezien er ook elektra nodig zal zijn in de tuin, moet er sowieso een grondkabel die kant op. Mag je dan een 5-aderige kabel gebruiken waarbij 2 aders voor de omvormer en 2 voor de stroomvoorziening van de tuin? (uiteraard beide een aparte groep)
DC kabel van 20 meter is echter ook geen probleem.
Maar misschien is het beter om de DC kant zo kort mogelijk te houden. Geen must.
AC kabel zou ik persoonlijk gewoon 4mm2 nemen...
DC kabel ook. Misschien lekker 6mm2 voor 20meter.
Dus.... Doen zoals jij het het mooist/fijnst vind
De SMA SB3600TL/20 of 21....
Daar 15 panelen op en dan in 2 strings... ?
Kan....
Krijg je 1 string van 7 en 1 van 8... Is natuurlijk niet optimaal qua voltages.
Maar kan zeker wel.
Misschien beter de TL-21 nemen en alles in serie te zetten op 1 string.
6.250Wp - ZW op SMA SB5000TL-21 + 6.510WP ZO, 31grad. + 3.720Wp - NW, 31grad, op SE5000er-01 + Pana Monoblock 6kW
:strip_icc():strip_exif()/u/203008/asocieer_mijn_icoon_niet_me.jpg?f=community)
Op de site van SMA zie ik alleen de TL21 staan
Wat is het verschil?
En aangezien er 2 gescheiden MPP-trackers in zitten, dacht ik dat het geen probleem zou zijn om inderdaad 1 string van 7 en 1 van 8 te nemen.
De minimale spanning zit dan op zo'n 7x30V, dus 210 V (180 als er 1 volledig wegvalt wegens schaduw) en dat zit nog steeds boven de inschakelspanning van de omvormer. Of zie ik wat over het hoofd?
15x 30V zit je op 450V en 15x 37V (onbelast) zit al op 555V, wat boven de piek van de MPP zit. Of zie ik ook hier wat over het hoofd?
Een goedkope voeding is als een lot in de loterij, je maakt kans op een paar tientjes korting, maar meestal betaal je de hoofdprijs. mijn posts (nodig wegens nieuwe layout)
Het is een 2-onder-1-kap met een schilddak. Het achterdakvlak is vrij (behoudens 2 rookgasafvoeren), en ook schaduwvrij, gelegen op zuid-zuidwest. Door het schilddak is het bruikbare oppervlakte van het dak niet heel groot en voor mij ook moeilijk uit te rekenen omdat ik de exacte maten niet ken
Ik ben toch malle pietje niet!
ZZP'er in de solar (werkvoorbereiding / voorman / plaatsen) sinds 2009 fulltime met PV bezig. Met houtkachel en warmtepomp gasvrij!
Wat veel gedaan word is even 3 pannen breed en 3 pannen hoog meten, en dan pannen tellen.:
[...]
Het is een 2-onder-1-kap met een schilddak. Het achterdakvlak is vrij (behoudens 2 rookgasafvoeren), en ook schaduwvrij, gelegen op zuid-zuidwest. Door het schilddak is het bruikbare oppervlakte van het dak niet heel groot en voor mij ook moeilijk uit te rekenen omdat ik de exacte maten niet ken
3 omdat je dan de meetfout verkleind.
ZZP'er in de solar (werkvoorbereiding / voorman / plaatsen) sinds 2009 fulltime met PV bezig. Met houtkachel en warmtepomp gasvrij!
De TL20 is de vorige versie.:
[...]
Op de site van SMA zie ik alleen de TL21 staan
Wat is het verschil?
En aangezien er 2 gescheiden MPP-trackers in zitten, dacht ik dat het geen probleem zou zijn om inderdaad 1 string van 7 en 1 van 8 te nemen.
De minimale spanning zit dan op zo'n 7x30V, dus 210 V (180 als er 1 volledig wegvalt wegens schaduw) en dat zit nog steeds boven de inschakelspanning van de omvormer. Of zie ik wat over het hoofd?
15x 30V zit je op 450V en 15x 37V (onbelast) zit al op 555V, wat boven de piek van de MPP zit. Of zie ik ook hier wat over het hoofd?
Verschil is hoofdzakelijk het hogere ingangsbereik qua Open klemspanning.
De TL20 tot 550V
De TL-21 tot 750V
Betekent in de praktijk dat de TL20 max 13, 60cells panelen in serie per tracker mag hebben
de TL-21 max 18, 60cells panelen.
Tuurlijk adverteert SMA met de TL-21 aangezien dit de nieuwste versie is.
Alleen is de TL-20 net zo goed maar wel iets goedkoper te vinden denk ik.
Zelf heb ik 15 panelen op 1 string op een SMA 4000TL21. Werkt perfect.
37Volt per paneel ga je denk ik niet halen. Meestal zo rond de 30Volt.
Zoals gezegd, 7 en 8 in een string werkt ook... efficiency zal iets zakken van de omvormer.
6.250Wp - ZW op SMA SB5000TL-21 + 6.510WP ZO, 31grad. + 3.720Wp - NW, 31grad, op SE5000er-01 + Pana Monoblock 6kW
:strip_icc():strip_exif()/u/422163/crop631af7911f7d8_cropped.jpg?f=community)
Gebruik je wel een 5 aderige kabel, het is een 3 fase omvormer, heb je wel iemand in de buurt
die daar veilig mee kan werken?
📸Canon EOS 5D IV 🚁DJI Mavic Pro 🏍️Zero SR ⚡Tesla M3 LR 🌡️Daikin US 3.5kW ☀️8815Wp 🔋Marstek Venus-E 5,12 kWh Tweakers PVOutput lijst
nop, je denk helemaal oke.
maar er zijn ook paneel merken die hebben de oriëntering dus juist daar voor anders hebben zitten
(weet alleen geen voorbeelden die ook echt beschikbaar in de verkoop zijn op het moment)
ik weet niet wat je van plan bent (en of er misschien lastige pijpjes in de weg zitten en zo)
maar op een vlak van 5.10 x 5.68m kan ik 15 x 250-300Wp panelen in een oost-west opstelling leggen.
dat koppelen met een +/-3 of 4kW omvormer met 2x mpp.
misschien een idee?
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
ik vind de vergelijking ecsolar 310Wp vs tsmc ook niet speciaal om echt eerlijk te zijn.
zet ik de ecsolar 310Wp tegen over mijn lg neonx 300Wp.
(of lg neonx vs tmsc)
dan zijn ze bijna net zo veel Wp maar wel een 35cm korter
eigenlijk zijn die ecsolar 310Wp panelen helemaal niet zo heel speciaal.
het zijn gewoon panelen met 72cellen van 6".
dus wil je vergelijken met mijn lg's(60 cellen van ook 6") moet je delen door 72 en dan maal 60.
310/72x60 = 258Wp
dus 258Wp vs 300Wp
hiermee wil ik niet zeggen dat ze slecht zijn of dat je ze niet zou moeten gebruiken.
ze hebben wel hun doel, maar veel panelen te vinden die toch wel beter zijn.
[ Voor 3% gewijzigd door migjes op 26-08-2015 10:16 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
We hebben het ook zo maar globaal bekeken, maar twee tsmc van 160(320wp) doen bij bewolkt weer of in avond uren stuk minder dan één mono van 310wp. Maar in zonnige omstandigheden doen de tsmc wel weer 15 procent meer. Viel ons gewoon op dat verschil zo groot kon zijn maar zeker ook varieerde aan de hand van weersomstandigheden:
[...]
ik vind de vergelijking ecsolar 310Wp vs tsmc ook niet speciaal om echt eerlijk te zijn.
zet ik de ecsolar 310Wp tegen over mijn lg neonx 300Wp.
(of lg neonx vs tmsc)
dan zijn ze bijna net zo veel Wp maar wel een 35cm korter
eigenlijk zijn die ecsolar 310Wp panelen helemaal niet zo heel speciaal.
het zijn gewoon panelen met 72cellen van 6".
dus wil je vergelijken met mijn lg's(60 cellen van ook 6") moet je delen door 72 en dan maal 60.
310/72x60 = 258Wp
dus 258Wp vs 300Wp
hiermee wil ik niet zeggen dat ze slecht zijn of dat je ze niet zou moeten gebruiken.
ze hebben wel hun doel, maar veel panelen te vinden die toch wel beter zijn.
1 PVoutput . Dongen NB
de techniek van die 2 is ook heel erg verschillend, en draaien op andere gedeeltes van het spectrum van het licht.
(heb je ook goed gekeken naar wat het doet in de lente, situatie is dan zo anders
)ik vind ook dat de tsmc prestaties onder mindere omstandigheden (bewolkt of avond uren) wat minder is als ik zou verwachten, maar heb geen setje in de buurt waarmee ik echt kan vergelijken.
maar ook met vol licht zie ik ze niet altijd erg hoog gaan.
maar is allemaal zo subjectief dat ik er geen conclusies aan kan koppelen.
(teveel externe factoren die niet schatbaar zijn. dus mijn conclusie is dat elke conclusie die ik maak poep is.
)daar tegenover zie ik panelen zoals:
http://www.sunnshop.nl/zo...nasonic-hit-n240sj25.html
het vaak wel erg goed en stabiel doen.
dat zijn mono panelen, met aan de onder kant een laagje dunne film geplakt.
en die zie ik dan weer ruim over mijn lg's gaan.
(helaas wel prijzige panelen, misschien als ik oost heb terugverdiend het maar eens gaan proberen.)
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
/u/456685/crop68b1beb723b8a_cropped.png?f=community)
Eindelijk kan ik ook meedoen met uitmelken van de zon. Na diverse offertes uiteindelijk gekozen voor de SF-170S met de Solar Frontier Turbo 1P omvormer. Sinds afgelopen vrijdag liggen er 21 panelen op ons dak a 3570wp totaal. Geheel lees ik uit via een kwh meter die weer met Homewizard Energy link op de S1 poort mij informeert. Dak is op het zuid/zuidoost gericht. Bewust gekozen voor een zwarte oplossing (het oog wil ook wat).
Werk: Netwerk monitoring prutser —- Prive: Developer Homewizard app voor Homey
:strip_icc():strip_exif()/u/371870/crop5db0b952293ee_cropped.jpeg?f=community)
Als je nergens aan begint zijn de gevolgen niet te overzien. PVoutput Officieel gasloos sinds 04-2016. 8kW VAA Zubadan (met 92L buffervat/hydraulische scheiding) voor de CV met 9 radiatoren.
Grappig
Het is hier net het overclockersforum, maar dan op het gebied van PV Zo had ik er helemaal nog niet naar gekeken ;-)Ik was meer bezig met ongeveer 4000kWh op te willen wekken zonder inverter in huis en raakte gefascineerd door de mogelijkheden om te monitoren (per paneel). Ha... Wie weet gaat het dadelijk wel kriebelen om te kijken hoe hoog we het rendement kunnen krijgen.
/edit/
Vandaag gelijk ook maar het papierwerk voor de belastingdienst in orde gemaakt
Kan ook maar geregeld zijn.
[ Voor 8% gewijzigd door TFHfony op 26-08-2015 20:21 ]
www.file-hunter.com | www.arnauddeklerk.com | Mijn zonnepaneeltjes LIVE: http://pvoutput.org/list.jsp?sid=40939
Dat is op tweekers een gevaarlijke uitspraak, lukt niet.
Als het oog ook wat wil kan ie ook op een micro inverter ?
Verder een mooie installatie, ga je veel plezier aan beleven.
[ Voor 8% gewijzigd door Gasschuif op 26-08-2015 14:54 ]
Als je nergens aan begint zijn de gevolgen niet te overzien. PVoutput Officieel gasloos sinds 04-2016. 8kW VAA Zubadan (met 92L buffervat/hydraulische scheiding) voor de CV met 9 radiatoren.
:strip_icc():strip_exif()/u/436093/19382.jpg?f=community)
Dit topic is gesloten.
