OpenSource 3D Printing - Deel 2

[ManIkWeet]

vwtune schreef op donderdag 17 januari 2019 @ 12:55:
Ik maak gebruik van Cura, maar merk dat wanneer ik Cura heb open staan en een beetje van formaat, model heb geladen, dat Cura behoorlijk traag reageert op alles wat ik wil doen in Cura. Mijn pc is al wat oud, een I3 met 4GB intern geheugen en een SSD met Windows10. Ik ben dus aan het kijken om mijn geheugen uit te breiden naar 8GB (mijn moederbord, een MSI H55M-E23 kan maar tot 8GB). Ik vroeg me af of dit wel gaat helpen? Of heeft het juist meer te maken met videokaart geheugen? (ik maak gewoon gebruik van de video output van moederbord zelf).

Lastig te zeggen, je kan eens kijken naar Task manager en zien wat het geheugengebruik is.

Voor GPU kan je GPU-Z gebruiken om te kijken wat daar allemaal mee gebeurd.

[vwtune]

ManIkWeet schreef op donderdag 17 januari 2019 @ 13:34:
[...]

Lastig te zeggen, je kan eens kijken naar Task manager en zien wat het geheugengebruik is.

Voor GPU kan je GPU-Z gebruiken om te kijken wat daar allemaal mee gebeurd.

Geheugengebruik schiet wel naar rond de 80 procent met cura open.

[Razwer]

vwtune schreef op donderdag 17 januari 2019 @ 13:36:
[...]


Geheugengebruik schiet wel naar rond de 80 procent met cura open.

Welke versie gebruik je? 3.5.1 zit een memory leak bug in icm octorpint plugin met webcam.
https://github.com/fieldOfView/OctoPrintPlugin/issues/88

[jbhc]

Btje schreef op donderdag 17 januari 2019 @ 12:28:
Eigen merk van 123d-3 huismerk de jupiter serie.


[...]

Ik heb laatst ook mn halve printer uit elkaar gehad na continu vastlopend filament. Uiteindelijk bleek dat dus aan het filament te liggen. De temperatuur een stuk opschreoeven hielp.

210 kan trouwens makkelijk 220 ook nog wel.
Het kan trouwens best zo zijn dat de gemeten waarde afwijkt van de werkelijke waarde. (Heb je wel de goeie temp sensor ingesteld in de firmware?

[ Voor 21% gewijzigd door jbhc op 17-01-2019 14:22 ]

[Btje]

Ik dacht te lezen dat ik de sensor niet hoefde aan te passen in de CR-10 icm met de sensor van e3d.

jbhc schreef op donderdag 17 januari 2019 @ 14:17:
[...]


Ik heb laatst ook mn halve printer uit elkaar gehad na continu vastlopend filament. Uiteindelijk bleek dat dus aan het filament te liggen. De temperatuur een stuk opschreoeven hielp.

210 kan trouwens makkelijk 220 ook nog wel.
Het kan trouwens best zo zijn dat de gemeten waarde afwijkt van de werkelijke waarde. (Heb je wel de goeie temp sensor ingesteld in de firmware?

[Btje]

mm ik lees hier:

https://matterhackers.doz...nd+on+a+Creality+CR-10/61

weer wat anders.

Op thingiverse zie ik:

http://support.th3dstudio...-unified-firmware-package
Ze hebben ook een beschrijving voor de bootloader. denk dat ik die maar ga proberen.

Wie heeft de upgrade al eens gedaan en welke firmware heb je erop geflashed?

Btje schreef op donderdag 17 januari 2019 @ 14:40:
Ik dacht te lezen dat ik de sensor niet hoefde aan te passen in de CR-10 icm met de sensor van e3d.


[...]

[ Voor 35% gewijzigd door Btje op 17-01-2019 14:58 ]

[Standby]

Btje schreef op donderdag 17 januari 2019 @ 14:46:
mm ik lees hier:

https://matterhackers.doz...nd+on+a+Creality+CR-10/61

weer wat anders.

Op thingiverse zie ik:

http://support.th3dstudio...-unified-firmware-package
Ze hebben ook een beschrijving voor de bootloader. denk dat ik die maar ga proberen.

Wie heeft de upgrade al eens gedaan en welke firmware heb je erop geflashed?


[...]

Ik heb op mijn CR-10 ook een E3D gezet en nieuwe firmware op het bordje geprogrammeerd.
Uit mijn hoofd heeft de E3D een andere sensor of heat element, dus je moet dat in de marlin software aanpassen, anders kloppen de waardes niet.
Ik draai nu 1.1.6 en ik merkte dat alles wat beter loopt en minder herrie maakt.
Bij mij was de bootloader nog niet geunlockt, dus moest met een arduino en berg kabeltjes de boel flashen.

[vwtune]

Razwer schreef op donderdag 17 januari 2019 @ 14:16:
[...]

Welke versie gebruik je? 3.5.1 zit een memory leak bug in icm octorpint plugin met webcam.
https://github.com/fieldOfView/OctoPrintPlugin/issues/88

3.6 en nu 4.0 beta, maar zelfde probleem. Maar het is dus geen videokaart probleem? (Cura maakt geen gebruik van geheugen van de videokaart?)

[ Voor 13% gewijzigd door vwtune op 17-01-2019 16:06 ]

[ManIkWeet]

vwtune schreef op donderdag 17 januari 2019 @ 15:57:
[...]


3.6 en nu 4.0 beta, maar zelfde probleem. Maar het is dus geen videokaart probleem? (Cura maakt geen gebruik van geheugen van de videokaart?)

Een IGPU zou genoeg moeten zijn voor Cura... 4gb ram voor w10... Ik vind het knap dat je überhaupt iets voor elkaar krijgt.

[jbhc]

Cura werkt hier anders ook nog prima op een antieke Compaq DualCore(!) laptop met 4Gb geheugen net zoals FreeCad. Weliswaar onder Linux Mint en natuurlijk niet te vergelijken met mijn MSI Core i7 maar toch het is prima bruikbaar.

Ik gebruik alleen niet een plugin om Octoprint aan te sturen. Ik maak Gcode op mijn PC welke ik upload naar Octoprint.

[Razwer]

jbhc schreef op donderdag 17 januari 2019 @ 20:54:
Ik gebruik alleen niet een plugin om Octoprint aan te sturen. Ik maak Gcode op mijn PC welke ik upload naar Octoprint.

Wat is de motivatie om de plugin niet te gebruiken? Lijkt me onnodig omslachtig op deze manier. De webcam feature is uit te zetten op de plugin dus veel extra resources zal het niet gebruiken.

[jbhc]

Mijn motivatie is dat ik mijn printer op zolder heb staan. Veel doe ik beneden op de laptop. Als ik een printje start ga ik naar boven en zwengel daar even de PC aan en open Octoprint in een browser om het begin van de print af te kunnen breken en te kunnen herstarten als het mis gaat.

[Room42]

jbhc schreef op vrijdag 18 januari 2019 @ 01:06:
Mijn motivatie is dat ik mijn printer op zolder heb staan. Veel doe ik beneden op de laptop. Als ik een printje start ga ik naar boven en zwengel daar even de PC aan en open Octoprint in een browser om het begin van de print af te kunnen breken en te kunnen herstarten als het mis gaat.

Nouja, alleen al het 'versturen naar octoprint' vind ik de plugin waard. In plaats van de gcode opslaan, naar octoprint en daar diezelfde gcode weer uploaden, kun je gewoon direct vanuit je slicer de gcode naar Octoprint uploaden. Dan kun je al het bed en nozzle voorverwarmen en tegen de tijd dat je boven bent kun je dan rustig de print starten.

Maar doe het gerust hoe jij het fijn vindt!

[Razwer]

Room42 schreef op vrijdag 18 januari 2019 @ 02:03:
[...]

Nouja, alleen al het 'versturen naar octoprint' vind ik de plugin waard. In plaats van de gcode opslaan, naar octoprint en daar diezelfde gcode weer uploaden, kun je gewoon direct vanuit je slicer de gcode naar Octoprint uploaden. Dan kun je al het bed en nozzle voorverwarmen en tegen de tijd dat je boven bent kun je dan rustig de print starten.

Maar doe het gerust hoe jij het fijn vindt!

Exact.

Ik heb mijn printers op zolder staan.
Octoprint op een raspberry pi 3b en een relais op de power cable van de printer bestuurbaar via Octoprint PSU plugin.
Webcam op de printer via Octopi. Ik ga alleen naar boven als de print niet goed gaat of wanneer hij klaar is

[Mistacal]

Razwer schreef op vrijdag 18 januari 2019 @ 10:11:
[...]

Exact.

Ik heb mijn printers op zolder staan.
Octoprint op een raspberry pi 3b en een relais op de power cable van de printer bestuurbaar via Octoprint PSU plugin.
Webcam op de printer via Octopi. Ik ga alleen naar boven als de print niet goed gaat of wanneer hij klaar is

Heb je misschien wat info over welke onderdelen die je daar voor hebt gebruikt? Welk relais bijvoorbeeld? Ik heb hier ook interesse in namelijk als de printer bezig is terwijl ik aan het werk ben.

[Razwer]

Mistacal schreef op vrijdag 18 januari 2019 @ 10:25:
[...]


Heb je misschien wat info over welke onderdelen die je daar voor hebt gebruikt? Welk relais bijvoorbeeld? Ik heb hier ook interesse in namelijk als de printer bezig is terwijl ik aan het werk ben.

Zie hier: https://gpailler.github.io/2018-03-02-octoprint-psucontrol/

Ik heb zelf wat PCBtjes gemaakt hier voor.

[ManIkWeet]

Een van mijn y-as staven zit helemaal vol met groeven, kwam ik achter tijdens het schoonmaken voor een invet beurt.

Waar moet ik op letten om dit in de toekomst te vermijden/te verminderen? Slechte lagers? Kromme staven?

[thijsco19]

Dan is de hardheid van de gebruikte assen lager dan de hardheid van de kogels van de lagers. Is vaak een teken van lagere kwaliteit.
Enige mogelijkheid om dit te voorkomen is goede kwalitatieve geharde en geslepen assen te gebruiken.

Om welke printer gaat het? Vraag is natuurlijk of de kosten van goede kwalitatieve assen het waard zijn tegenover het vaker vervangen van de assen.

[ManIkWeet]

thijsco19 schreef op zaterdag 19 januari 2019 @ 18:03:
Dan is de hardheid van de gebruikte assen lager dan de hardheid van de kogels van de lagers. Is vaak een teken van lagere kwaliteit.
Enige mogelijkheid om dit te voorkomen is goede kwalitatieve geharde en geslepen assen te gebruiken.

Om welke printer gaat het? Vraag is natuurlijk of de kosten van goede kwalitatieve assen het waard zijn tegenover het vaker vervangen van de assen.

Het is van een ANET A6... dus het goedkoopste van het goedkoopste

Na verdere inspectie zijn er ook een aantal balletjes uit gegaan, die probeer ik nu terug te plaatsen...

[jbhc]

@ManIkWeet Dan weet je dus waar het door komt. De lagers. Die kun je dus beter niet meer gebruiken.

Een van mijn 2 printers gebruikt al een hele tijd deze blokken van PLA:

https://www.thingiverse.com/thing:2074855

Dat gaat best aardig en is beter dan nog een tijd doorprinten met de opstelling die je nu hebt.

[ManIkWeet]

jbhc schreef op zaterdag 19 januari 2019 @ 20:25:
@ManIkWeet Dan weet je dus waar het door komt. De lagers. Die kun je dus beter niet meer gebruiken.

Een van mijn 2 printers gebruikt al een hele tijd deze blokken van PLA:

https://www.thingiverse.com/thing:2074855

Dat gaat best aardig en is beter dan nog een tijd doorprinten met de opstelling die je nu hebt.

Ik heb de balletjes terug weten te zetten (mogelijk mist er nog 1 of 2) en de lagers functioneren op zich prima.

Toen ik de stang er weer in deed kwam ik erachter dat ze opeens niet meer functioneerde... Blijkt dus dat de lagerhouders niet op 1 lijn liggen, maar een beetje scheef. Ik vermoed dat dit gewoon waardeloze quality control is van Anet, waardoor de schroefgaten teveel afwijken.

De oplossing is simpel, de lagerhouders niet strak aandraaien (zijn gemonteerd met 4 schroeven per stuk, 8 totaal). Nu lijkt mijn bed weer goed te rollen! Niet perfect, maar zeker goed genoeg voor mijn huidige standaard.

[ocf81]

@jbhc Welk soort filament gebruik je voor die blokken?

[jbhc]

@ocf81 PLA werkt al een hele tijd prima. (staat ook in mijn bovenstaande text )

[ocf81]

Uhm, ja. oops

[jbhc]

Zijn er hier mensen die TMC2208 drivers gebruiken welke zijn aangesloten aan een UART interface in combinatie met de nieuwste Marlin2.0-bugfix en octoprint?

Ik loop tegen wat dingetjes aan

[SadisticPanda]

jbhc schreef op zondag 20 januari 2019 @ 15:06:
Zijn er hier mensen die TMC2208 drivers gebruiken welke zijn aangesloten aan een UART interface in combinatie met de nieuwste Marlin2.0-bugfix en octoprint?

Ik loop tegen wat dingetjes aan

Tmc2208 op een gt2560 hier met recente marlin 2.0. Draait als een tierelier!

Wel geen octoprint

[jbhc]

Het draait hier ook best aardig en in marlin zijn er sinds de nieuwste bugfix ook wat extra leuke features bijgekomen. Alleen gaat octoprint er niet helemaal goed mee om en ik vroeg me af of ik de enige ben die daar last van heeft.

[SadisticPanda]

Nog niet kunnen getest let octoprint, print vooral vanaf sd.
Ubl werkt, 3dtouch werkt, ...alles werkt zoals het hoort.

[ManIkWeet]

Ik heb een foutje gemaakt waardoor mijn 3DBenchy veel te hard op mijn Ultrabase gesquished werd. Ik heb mijn benchy eraf gekregen maar dat ging wel ten koste van de eerste (2?) laag(en?).

Hoe dan ook, er zit nu een duidelijke benchy afdruk op mijn Ultrabase, hoe kan ik die er het beste vanaf krijgen zonder (teveel) schade te veroorzaken?

[ocf81]

Welk materiaal?

[Room42]

ManIkWeet schreef op zondag 20 januari 2019 @ 19:23:
[...]

Hoe dan ook, er zit nu een duidelijke benchy afdruk op mijn Ultrabase, hoe kan ik die er het beste vanaf krijgen zonder (teveel) schade te veroorzaken?

Is dit visueel of zitten er echt stukken plastic op?

[Damic]

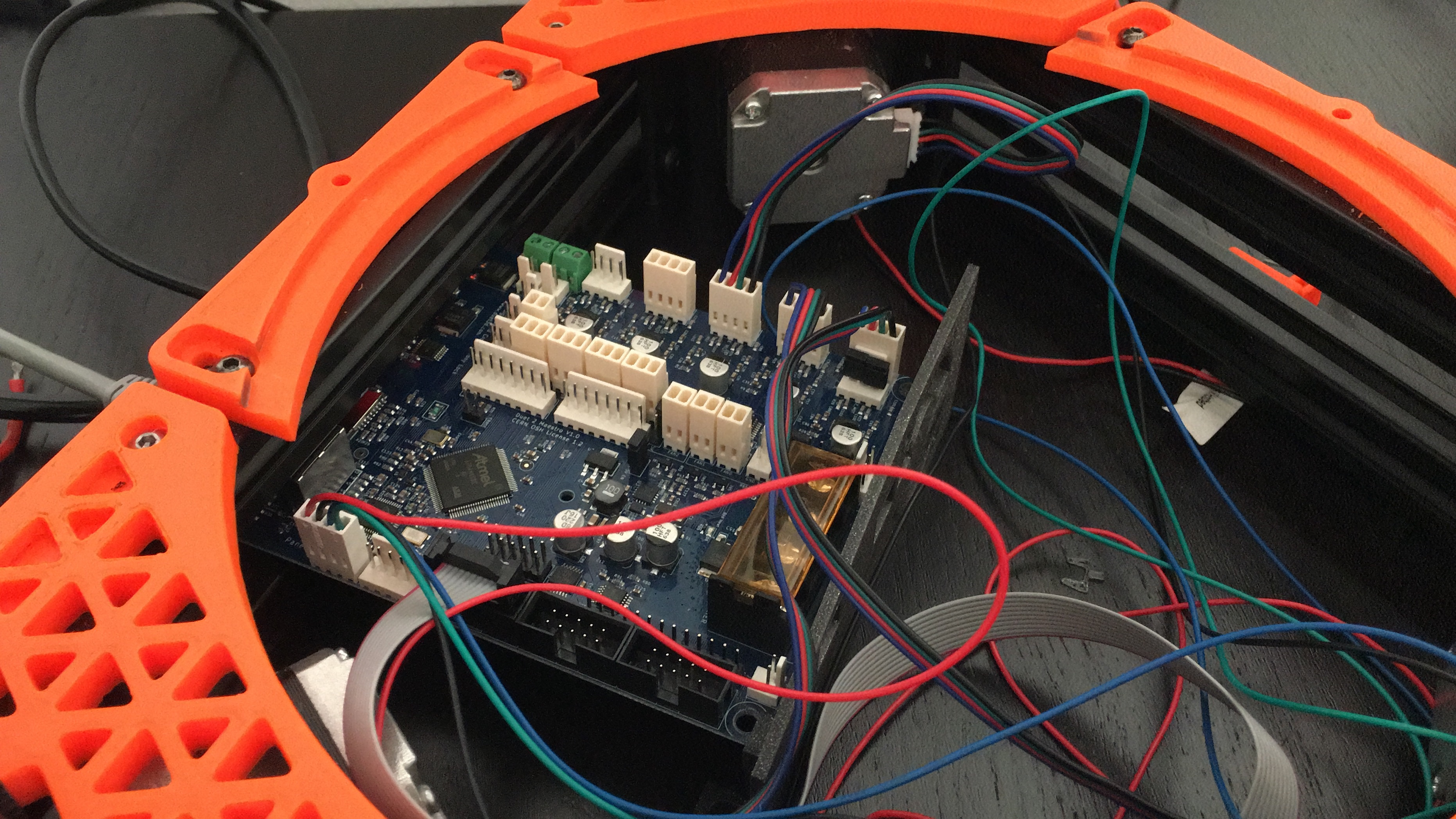

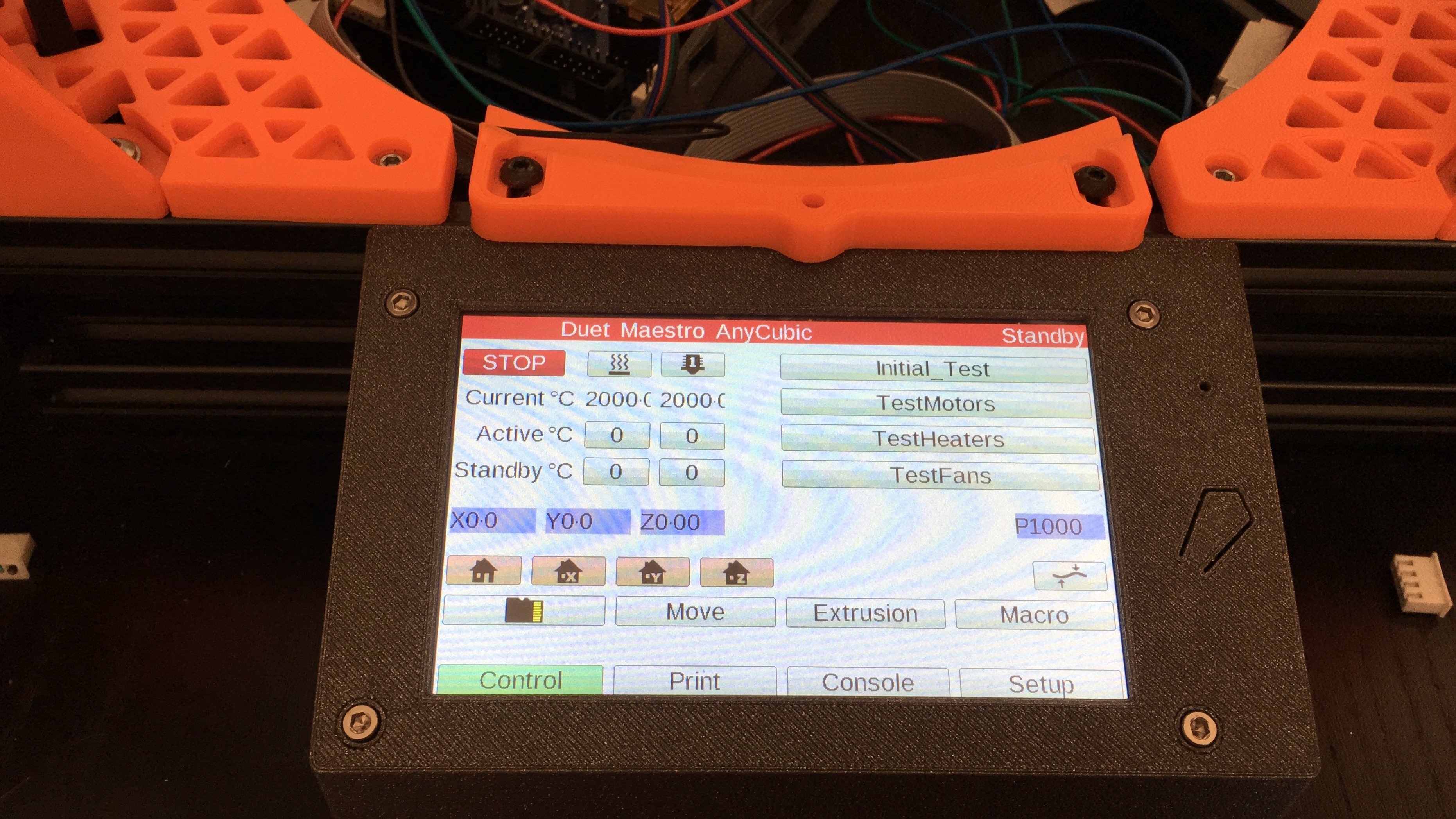

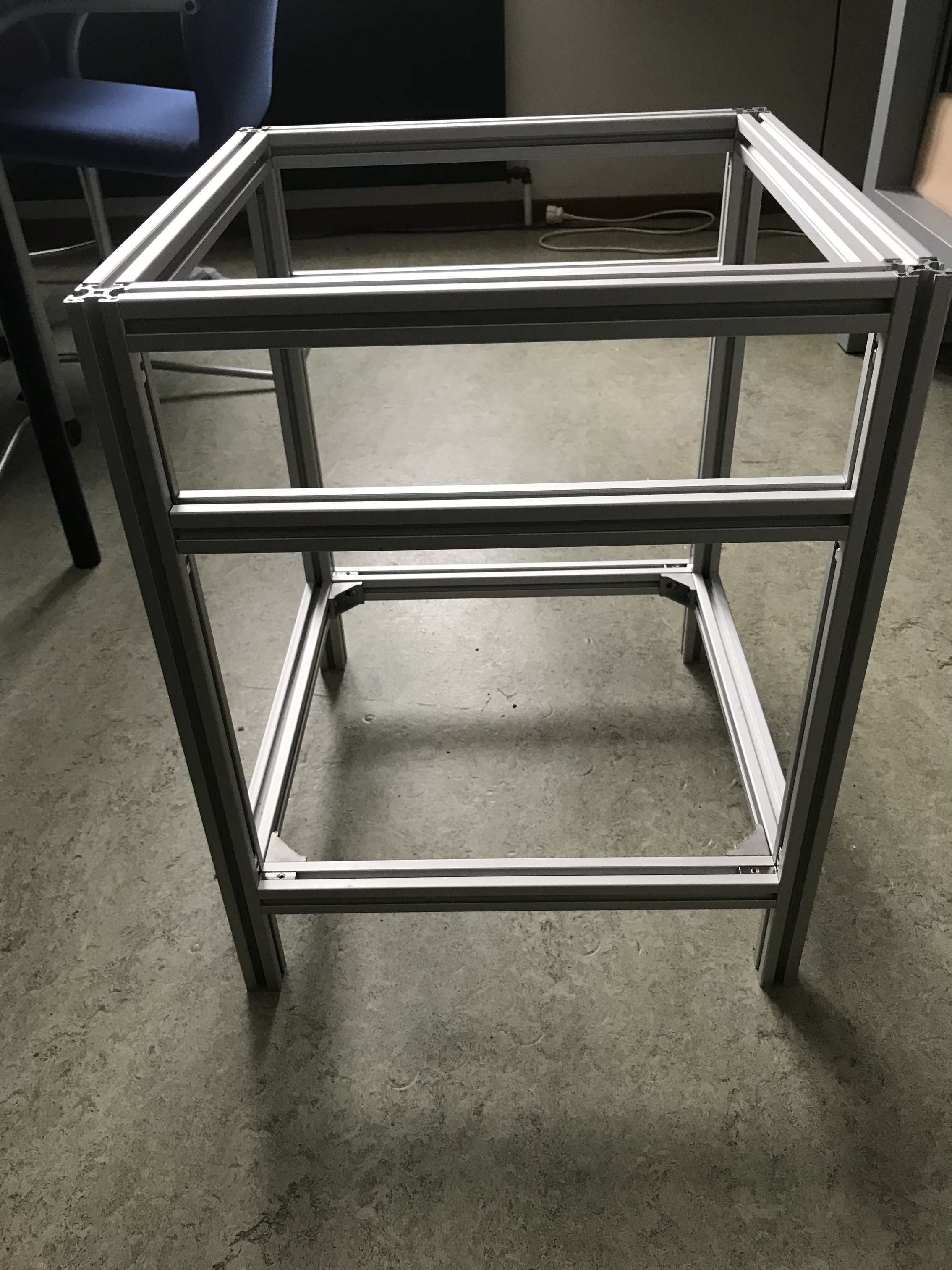

Weten jullie wat: mijn printer heeft vandaag zijn eerste stapjes gedaan en warmte opgewekt PROGRESSSSSS

[ManIkWeet]

Room42 schreef op zondag 20 januari 2019 @ 19:36:
Is dit visueel of zitten er echt stukken plastic op?

ocf81 schreef op zondag 20 januari 2019 @ 19:34:
Welk materiaal?

Het is PLA, er zit duidelijk plastic op...

Foto:

[Damic]

ouch

[grote_oever]

ManIkWeet schreef op zondag 20 januari 2019 @ 20:08:
[...]


[...]


Het is PLA, er zit duidelijk plastic op...

Foto:
[Afbeelding]

Mijn eerste reactie is fohn erop.

[ocf81]

Plaat opwarmen naar 70° C en met beleid met een schuursponsje erover lijkt me het beste.

[ Voor 6% gewijzigd door ocf81 op 20-01-2019 20:25 ]

[Room42]

ocf81 schreef op zondag 20 januari 2019 @ 20:24:
Plaat opwarmen naar 70° C en met beleid met een schuursponsje erover lijkt me het beste.

Ja, aangezien het er al koud uit ziet, zou mijn alternatief inderdaad ook verwarmen zijn. Misschien nog iets warmer maar ik weet niet hoe warm het bed kan worden. Nee, bij nader inzien zou ik inderdaad toch zo koud mogelijk beginnen.

[ Voor 9% gewijzigd door Room42 op 20-01-2019 20:40 ]

[ManIkWeet]

ocf81 schreef op zondag 20 januari 2019 @ 20:24:
Plaat opwarmen naar 70° C en met beleid met een schuursponsje erover lijkt me het beste.

Room42 schreef op zondag 20 januari 2019 @ 20:39:
Ja, aangezien het er al koud uit ziet, zou mijn alternatief inderdaad ook verwarmen zijn. Misschien nog iets warmer maar ik weet niet hoe warm het bed kan worden. Nee, bij nader inzien zou ik inderdaad toch zo koud mogelijk beginnen.

grote_oever schreef op zondag 20 januari 2019 @ 20:22:
Mijn eerste reactie is fohn erop.

Dus verwarmen en zacht schuren met een schuurspons, ga ik morgen proberen.
Anycubic heeft ook een "onderhoudsvideo" die zegt dat het bed tegen schuurpapier kan maar dat geloof ik niet...

Bedankt voor jullie reacties

[Room42]

ManIkWeet schreef op zondag 20 januari 2019 @ 22:17:
[...] Dus verwarmen en zacht schuren met een schuurspons, ga ik morgen proberen.
Anycubic heeft ook een "onderhoudsvideo" die zegt dat het bed tegen schuurpapier kan maar dat geloof ik niet...

Bedankt voor jullie reacties

Wat je ook nog kan proberen is er een laagje overheen te printen en dit dan heel goed af te laten koelen en zo proberen een 'cold pull' te doen op je bed. Je trekt dus de vers geprinte PLA met de oude van het bed af... dat is mijn theorie.

[jbhc]

Room42 schreef op zondag 20 januari 2019 @ 22:49:
[...]

Wat je ook nog kan proberen is er een laagje overheen te printen en dit dan heel goed af te laten koelen en zo proberen een 'cold pull' te doen op je bed. Je trekt dus de vers geprinte PLA met de oude van het bed af... dat is mijn theorie.

Of juist warm.

- Bed verwarmen.
- Een plak pla erop printen op hoge temperatuur liefst zonder part koeling.
- En dan proberen dat van het verwarmde bed te halen.

Zo doe ik dat bij mijn bed stikker ook. (Dit niet doen kostte me bij PETG print 2x een stukje stikker (In die gaten zit nu plamuur ))

[Edd]

ManIkWeet schreef op zondag 20 januari 2019 @ 20:08:
[...]


[...]


Het is PLA, er zit duidelijk plastic op...

Foto:
[Afbeelding]

Al gewoon geprobeerd het er simpelweg af te pulken?

[ManIkWeet]

Bed update voor de geïnteresseerden:

De afdruk van de Benchy zelf is verdwenen, echter zit er nu een veel grotere vlek op mijn bed... Ik gok dat dit schuurspons-/papierresten zijn.

Zie fotos.

Ik had uiteindelijk het bed op 50°C gezet en met wat alcohol (70%) licht geschrobd met een schuurspons. Ik vermoed dat de coating harder is dan de schuurspons (gloednieuw) en dat daar dus kleine restjes vanaf gekomen zijn, naast natuurlijk het losgekomen plastic van de Benchy zelf. Ik kan de vlek met keukenpapier "uitbreiden", maar ik kijk eerst even aan hoe goed het bed plakt.

Het bed lijkt voorlopig aardig te werken, ik kon (niet probleemloos maar ook niet gerelateerd) een benchy printen.

[ThaStealth]

azz_kikr schreef op zondag 20 januari 2019 @ 16:15:
[...]


Tmc2208 op een gt2560 hier met recente marlin 2.0. Draait als een tierelier!

Wel geen octoprint

Is er een configuratietool beschikbaar voor Marlin 2.0? Nu gebruik ik Marlin Conf om door de settings heen te gaan, maar iets vergelijkbaars zou wel fijn zijn...

[SadisticPanda]

ThaStealth schreef op dinsdag 22 januari 2019 @ 15:33:
[...]

Is er een configuratietool beschikbaar voor Marlin 2.0? Nu gebruik ik Marlin Conf om door de settings heen te gaan, maar iets vergelijkbaars zou wel fijn zijn...

Nope, is met de hand te doen.

Ik heb Geeetech A10, en het geluk dat er iemand grondig mee bezig is met de firmware van deze printer.
Ik had maar te config te kopieren en done.

[Yagermeister]

Ik ben sinds een paar jaar in het bezit van een Prusa MK2 geupgrade naar een MK2S.

Nu heb ik een aantal weken geleden de upgrade naar de MK3 besteld en tegelijk ook de Bear Full upgrade. Die laatste heb ik gisteren binnen gekregen en ik moet zeggen dat deze profielen zeer fijn afgewerkt zijn. Het enigste waar ik nu wel aan twijfel is welke onderdelen ik nu allemaal moet printen aangezien ik die van de MK3 upgrade ook nog niet gedaan heb.

Het probleem zit hem vooral in de namen van de onderdelen waardoor het onduidelijk is welke ik nu kan overslaan. Heeft iemand daar toevallig een idee van of kan ik beter gewoon alles eruit gooien?

[Room42]

Hmm die upgrade ziet er wel vet uit! Ik weet niet of het echt nodig is, ik vind de MK3 zelf al aardig stabiel. Maar goed, als je toch moet gaan sleutelen, is dat een mooi moment.

Welke onderdelen je al moet printen, kan ik je niet zeggen Als je de tijd en zin hebt, kun je ze allemaal printen, dan heb je de minste last van slijtage.

[Yagermeister]

Room42 schreef op donderdag 24 januari 2019 @ 11:11:
Hmm die upgrade ziet er wel vet uit! Ik weet niet of het echt nodig is, ik vind de MK3 zelf al aardig stabiel. Maar goed, als je toch moet gaan sleutelen, is dat een mooi moment.

Welke onderdelen je al moet printen, kan ik je niet zeggen Als je de tijd en zin hebt, kun je ze allemaal printen, dan heb je de minste last van slijtage.

Het probleem is natuurlijk dat sommige onderdelen niet compatible zijn met elkaar. Bijv zijn de LCD supports anders tussen de 2 in. Misschien is het wel een goed idee om beide te printen en dan gewoon te sorteren in 2 bakjes.

Zodra de upgrade binnen komt dan gewoon even alle onderdelen controleren aan de hand van de Bear handleiding. Ik kan in ieder geval niet wachten totdat de MK3 binnen is. Hopelijk binnen een paar weken want ik wordt knetter van de MK2S met het geluid .

Heeft iemand trouwens ervaring met klipper of met een duet op de prusa? Ik ben aan het twijfelen of ik een simpel ramps bordje koop of een duet om daar wat extra mee te klooien. Van klipper heb ik nu diverse filmpjes gezien en dat ziet er best leuk uit met die snelheden.

[ Voor 12% gewijzigd door Yagermeister op 24-01-2019 11:57 ]

[ThaStealth]

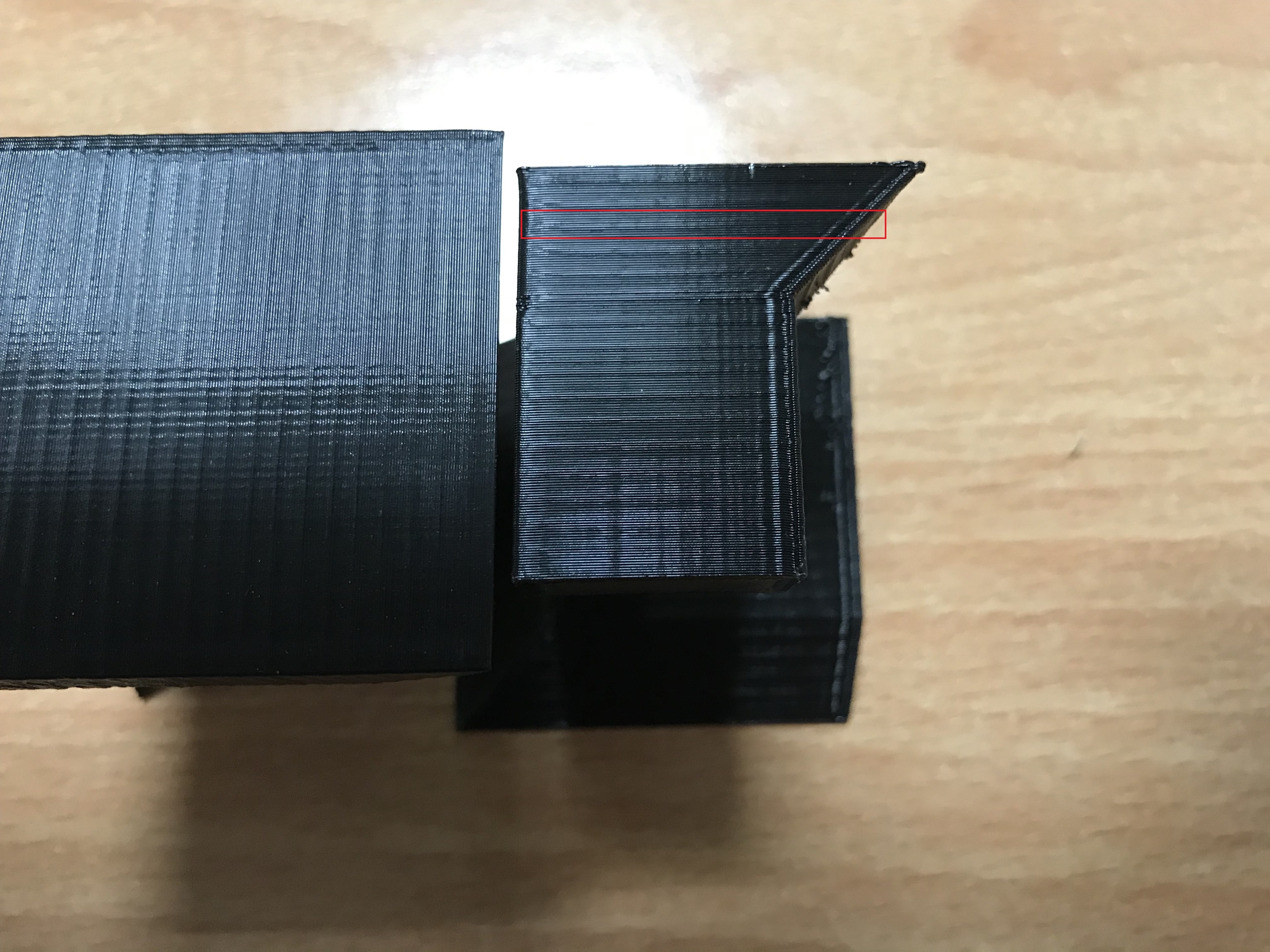

Ik heb een gek probleem gevonden wat idere ~7 layers gebeurd, sommige layers lijken wat breder te zijn dan anderen.
Iemand een idee wat dit probleem veroorzaakt?

Zie het rode vlak, dit geeft het probleem aan.

(linker object ligt 90 graden gedraaid, daar is hetzelfde probleem van boven en naar onder.
De lijnen in de achtere richting komen door de infill (daar sluit de infill op de wand aan)

[Room42]

@ThaStealth Wat is je layerheight en wat voor Z-rods gebruik je? Het lijkt op Z-wobble, vaak veroorzaakt door een gebogen z-rod. Je kunt hem eens snel rond laten draaien om te zien of je de buiging kunt waarnemen.

Check de punten van de Simplify3D Print Quality Troubleshooting Guide - Lines on the Side of Print

[ Voor 32% gewijzigd door Room42 op 24-01-2019 12:55 ]

[ocf81]

Deze post op reddit laat wel een creatieve oplossing zien voor 90° overhangs zonder support
Ik weet alleen niet of het resultaat nu zo goed is dat op deze manier nu beter is. Met een 90° rotatie in de slicer zou je denk ik minder last hebben van artifacts.

[ Voor 14% gewijzigd door ocf81 op 24-01-2019 13:48 ]

[Room42]

ocf81 schreef op donderdag 24 januari 2019 @ 13:41:
Deze post op reddit laat wel een creatieve oplossing zien voor 90° overhangs zonder support
Ik weet alleen niet of het resultaat nu zo goed is dat op deze manier nu beter is. Met een 90° rotatie in de slicer zou je denk ik minder last hebben van artifacts.

Bizar idee! Maar dan vind ik het er nog steeds raar uitzien. Nog steeds veel 'druppels' of niet?

[ocf81]

Dat was idd wat ik met die artifacts bedoelde.

[Room42]

ocf81 schreef op donderdag 24 januari 2019 @ 13:53:
Dat was idd wat ik met die artifacts bedoelde.

Misschien print ie "inside-out" waardoor de infil in de lucht komt te hangen. Dit zal misschien alleen goed enigszins werken met 100% infil en geen diagonale maar horizontale infil-lijnen. Maar eigenlijk zie ik geen manier om dit echt goed werkend te krijgen, aangezien je een verticale muur moet printen van de layerheight dik.

[ocf81]

Room42 schreef op donderdag 24 januari 2019 @ 13:57:
[...]

Misschien print ie "inside-out" waardoor de infil in de lucht komt te hangen. Dit zal misschien alleen goed enigszins werken met 100% infil en geen diagonale maar horizontale infil-lijnen. Maar eigenlijk zie ik geen manier om dit echt goed werkend te krijgen, aangezien je een verticale muur moet printen van de layerheight dik.

Je hebt een filamentsoort nodig die niet te veel krimpt maar wel snel zijn vaste vorm aanneemt. Met PLA en de part cooling fan op oneindig zou het nog wel kunnen werken.

[Room42]

ocf81 schreef op donderdag 24 januari 2019 @ 13:59:
[...]

Je hebt een filamentsoort nodig die niet te veel krimpt maar wel snel zijn vaste vorm aanneemt. Met PLA en de part cooling fan op oneindig zou het nog wel kunnen werken.

En langzaam printen, denk ik. Een beetje het 3D-pen-principe

[ThaStealth]

Room42 schreef op donderdag 24 januari 2019 @ 12:52:
@ThaStealth Wat is je layerheight en wat voor Z-rods gebruik je? Het lijkt op Z-wobble, vaak veroorzaakt door een gebogen z-rod. Je kunt hem eens snel rond laten draaien om te zien of je de buiging kunt waarnemen.

Check de punten van de Simplify3D Print Quality Troubleshooting Guide - Lines on the Side of Print

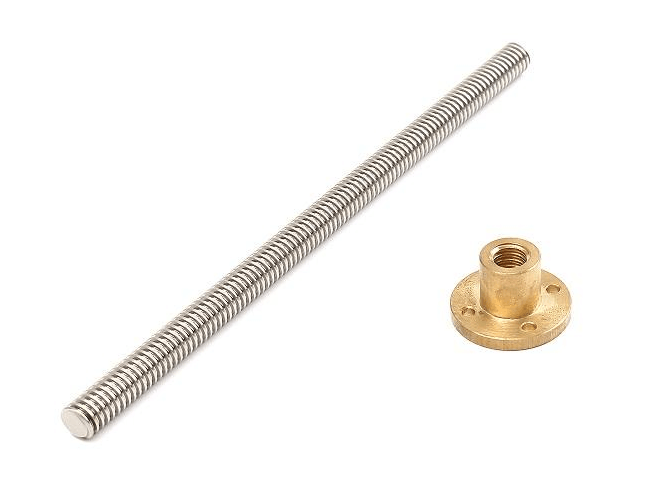

0.2mm layerheight, deze rods:

[ocf81]

TR8x2?

[ThaStealth]

ocf81 schreef op donderdag 24 januari 2019 @ 14:33:
TR8x2?

Yep

[ocf81]

Ik heb zelf ook 8x2 op mijn nog te voltooien P3Steel, maar het voordeel van 8x2 boven 8x8 moet ik nog zien. Met de stepperdrivers van tegenwoordig kan je redelijk precies zijn en de variatie is zo klein dat ik niet verwacht om een significant verschil te zien in vergelijking met TR8x8. Maar Z-hop duurt logischerwijs wel langer.

[ Voor 42% gewijzigd door ocf81 op 24-01-2019 14:56 ]

[Niekserr]

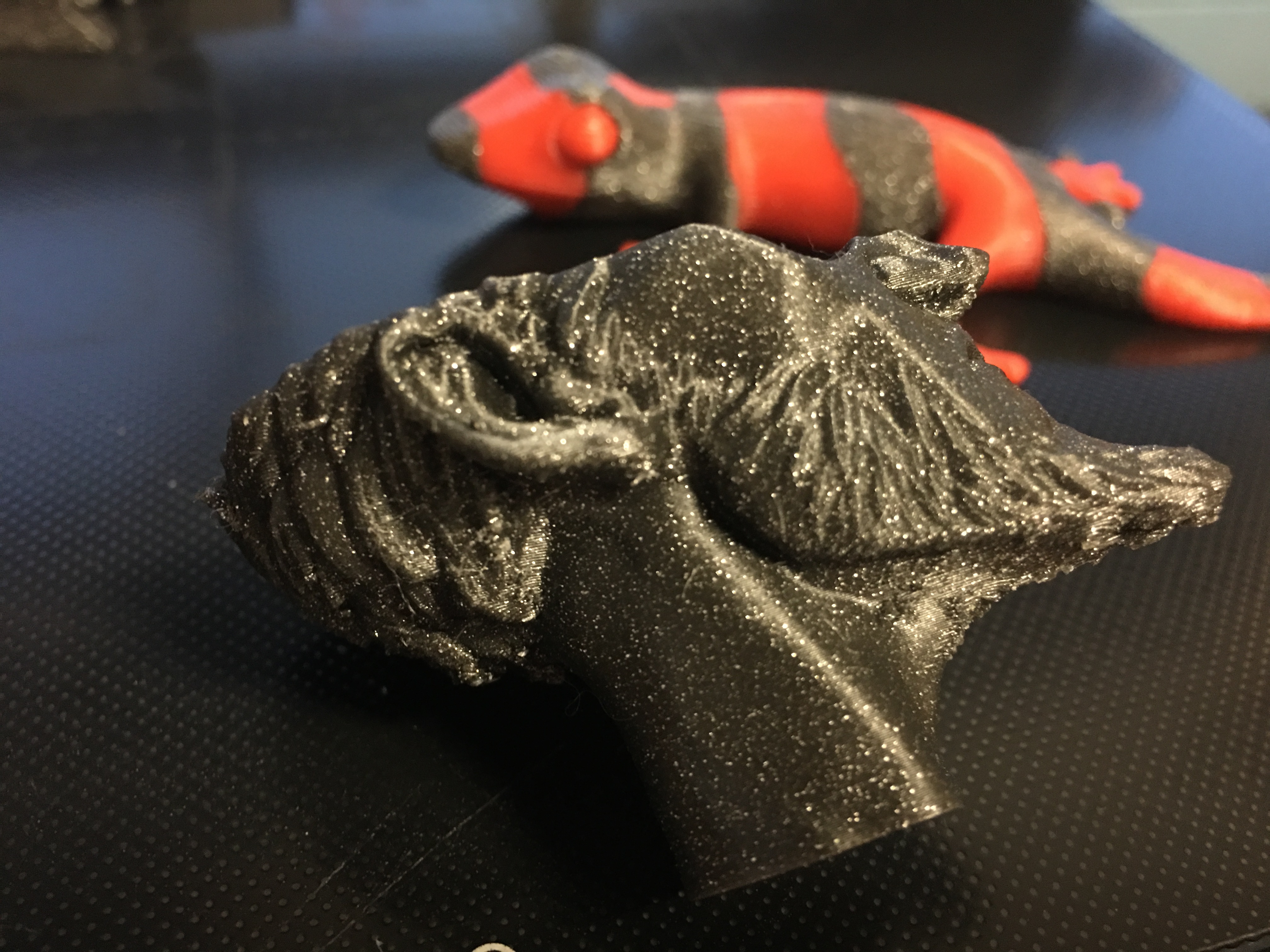

Weet iemand wat deze print problemen veroorzaakt?


Deze zijn geprint op mijn A8 met een E3D V6 clone in PLA op 200 graden.
Wat ik al heb gedaan:
- PID regelaar van mijn hot end gekalibreerd tegen heat creep
- Cold pulls en de nozzle geprobeerd schoon te krijgen met een cleaning needle
- Nozzle verwisseld
- Ander PLA geprobeerd

Ik vermoed dat er vocht in beide rollen PLA zit, maar dit weet ik niet zeker. Zelf heb ik helaas geen goed regelbare oven, dus daar wil ik het eigenlijk ook niet in leggen .

[Razwer]

Niekserr schreef op vrijdag 25 januari 2019 @ 11:46:
Weet iemand wat deze print problemen veroorzaakt?
[Afbeelding]

Deze zijn geprint op mijn A8 met een E3D V6 clone in PLA op 200 graden.
Wat ik al heb gedaan:
- PID regelaar van mijn hot end gekalibreerd tegen heat creep
- Cold pulls en de nozzle geprobeerd schoon te krijgen met een cleaning needle
- Nozzle verwisseld
- Ander PLA geprobeerd

Ik vermoed dat er vocht in beide rollen PLA zit, maar dit weet ik niet zeker. Zelf heb ik helaas geen goed regelbare oven, dus daar wil ik het eigenlijk ook niet in leggen .

Ja het kan helaas van alles zijn. Is je bowden tube wel netjes recht afgesneden en zit die goed in de hotend? Of heb je een direct drive extruder?

[azerty]

Niekserr schreef op vrijdag 25 januari 2019 @ 11:46:
Weet iemand wat deze print problemen veroorzaakt?
[Afbeelding]

Deze zijn geprint op mijn A8 met een E3D V6 clone in PLA op 200 graden.
Wat ik al heb gedaan:
- PID regelaar van mijn hot end gekalibreerd tegen heat creep
- Cold pulls en de nozzle geprobeerd schoon te krijgen met een cleaning needle
- Nozzle verwisseld
- Ander PLA geprobeerd

Ik vermoed dat er vocht in beide rollen PLA zit, maar dit weet ik niet zeker. Zelf heb ik helaas geen goed regelbare oven, dus daar wil ik het eigenlijk ook niet in leggen .

Als je het niet in de oven wilt leggen, kan je eventueel een food hydrator voor rond 30-40€ op de kop tikken om er een filament dryer van te maken.

[Niekserr]

Razwer schreef op vrijdag 25 januari 2019 @ 12:15:
[...]

Ja het kan helaas van alles zijn. Is je bowden tube wel netjes recht afgesneden en zit die goed in de hotend? Of heb je een direct drive extruder?

Dit ga ik dadelijk even checken, thanks!

azerty schreef op vrijdag 25 januari 2019 @ 12:38:
[...]


Als je het niet in de oven wilt leggen, kan je eventueel een food hydrator voor rond 30-40€ op de kop tikken om er een filament dryer van te maken.

Als ik er niet achter kom neem ik het filament gewoon even mee naar wat mensen die wel een goede oven hebben, scheelt toch weer geld

[foekie01]

Kun je het filament van de print ook heel makkelijk uit elkaar / kapot trekken? Voelt het bros aan? Zo ja, dan heb je sowieso last van vocht.

Hier kan het ook iets mechanisch te zijn. De eerste lagen zijn namelijk op alle prints goed, daarna gaat het mis. Het lijkt op iets van under extrusion en dat kan ook weer meerdere oorzaken hebben. Is deze clone nieuw of heb je al langere tijd met deze geprint? Ik lees online wel eens vaker dat de clones erg grote toleranties (lees: deviaties) hebben en daardoor sneller last hebben van clogs / niet gelijke extrusion.

Check, buiten de tip van de bowden tube afsnijden / goed er in duwen ook even of jouw bowden tube geen last heeft van vuil. Probeer deze bijvoorbeeld eens te vervangen.

Ik ben verre van expert, maar wellicht heb je er iets aan

[ Voor 0% gewijzigd door foekie01 op 25-01-2019 13:09 . Reden: typo ]

[Yagermeister]

Ik heb dit een aantal weken geleden ook gehad alhoewel het niet zo extreem was en het was PETG. Nu heb ik een Polybox filament drybox besteld en ik moet zeggen dat dit wel heel erg heeft geholpen. Ik hoorde overigens geen plofjes etc bij het extruden.

Als ik de foto goed bekijk zie ik wel dat de onderste lagen goed gaan. Misschien een idee om eens naar de aanlevering te kijken. Mogelijk pakt het filament niet goed waardoor die gaat draaien en daardoor underextrusion geeft?

[ Voor 31% gewijzigd door Yagermeister op 25-01-2019 13:49 ]

[Spinez0r]

Niekserr schreef op vrijdag 25 januari 2019 @ 11:46:
Weet iemand wat deze print problemen veroorzaakt?
[Afbeelding]

Deze zijn geprint op mijn A8 met een E3D V6 clone in PLA op 200 graden.
Wat ik al heb gedaan:
- PID regelaar van mijn hot end gekalibreerd tegen heat creep
- Cold pulls en de nozzle geprobeerd schoon te krijgen met een cleaning needle
- Nozzle verwisseld
- Ander PLA geprobeerd

Ik vermoed dat er vocht in beide rollen PLA zit, maar dit weet ik niet zeker. Zelf heb ik helaas geen goed regelbare oven, dus daar wil ik het eigenlijk ook niet in leggen .

Je hebt al hele goede tips gekregen hier boven.

Het gene waar ik last van had, met vergelijkbare problemen was omdat ik geen goed genoege koeling had op mijn heatsink, waardoor de PLA begon te smelten voor de heatbreak.

Als je met je vinger (VOORZICHTIG) voelt tijdens het printen (Na 10/15 min. ofzo) dan moet de heatsink echt koud/lauwwarm zijn.

Succes!

[jbhc]

Ik heb daar ook een tijd last van gehad. Om niet nader verklaarbare redenen werkt het nu weer prima, ook een rol pla die al breekt als je er naar kijkt print opeens goed......

[BarryKohne]

Afgelopen week een duet maestro in anycubic linear plus geknutseld.







Super happy met resultaat.

[ Voor 25% gewijzigd door BarryKohne op 25-01-2019 20:56 ]

[Razwer]

jbhc schreef op vrijdag 25 januari 2019 @ 20:16:
Ik heb daar ook een tijd last van gehad. Om niet nader verklaarbare redenen werkt het nu weer prima, ook een rol pla die al breekt als je er naar kijkt print opeens goed......

hmmz, ik heb mijn 2 brakke rollen PLA van Esun net in een doos gegooid die genomineerd staat voor de afvalbak. Misschien toch maar even wachten en kijken of het toch wel weer gaat dan

[Damic]

@BarryKohne hoe kom je aan die knoppen rechts btw je temperatuur probes waren niet ingesteld 2000°C is wat hoog

[wolter.]

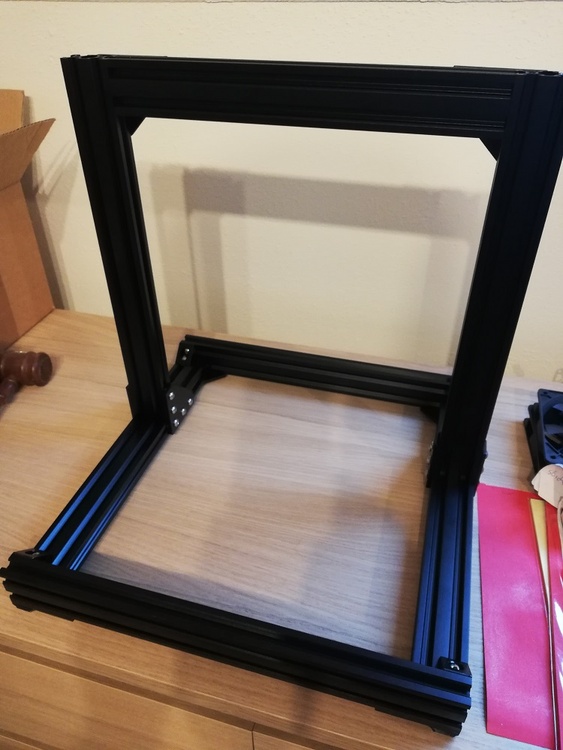

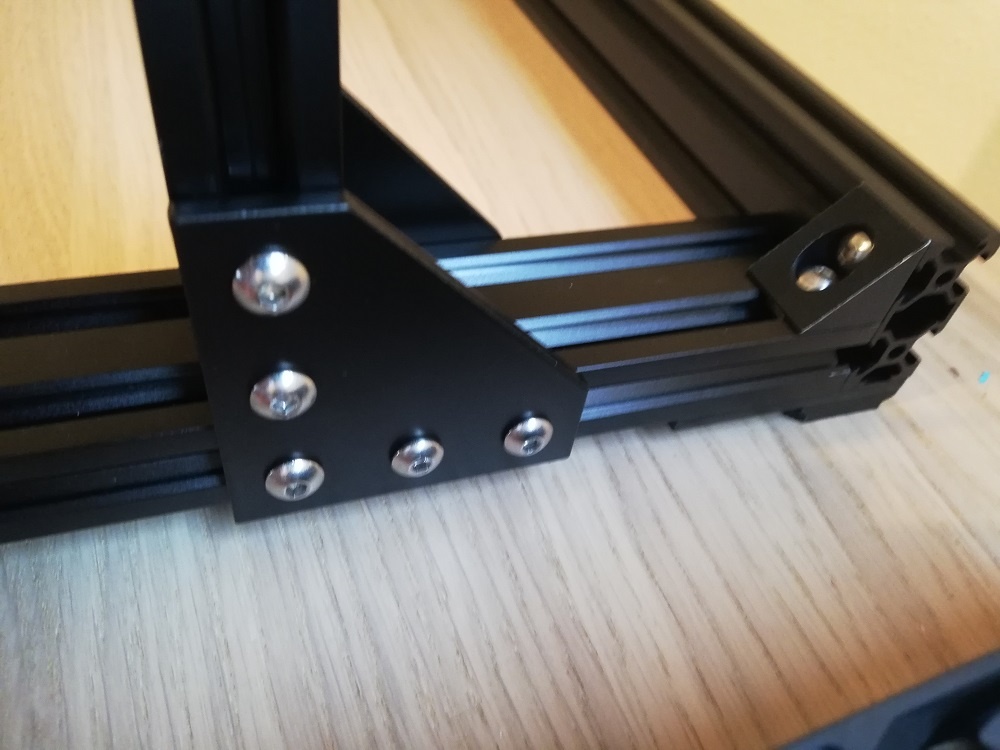

Het frame staat

Forum

[Yagermeister]

Ziet er leuk uit.

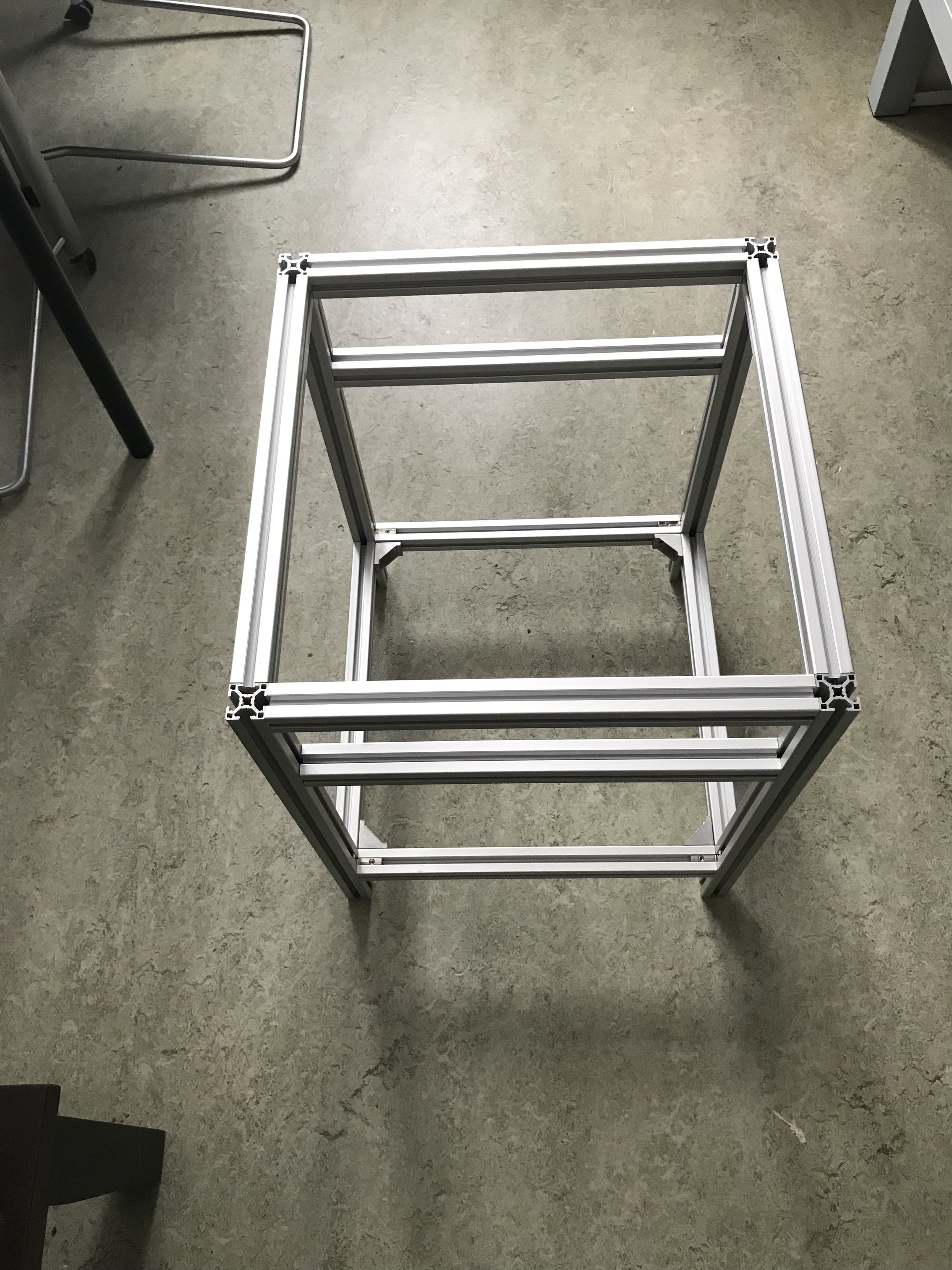

Ik heb de Bear frame ook gedeeltelijk in elkaar staan. Foto's hieronder.






Op dit moment ben ik nog steeds onderdelen aan het printen voor de upgrade. Jammer genoeg was de einsy base mislukt waardoor ik die opnieuw moet printen. Op de extruder na heb ik dan alle lange prints gedaan. Hopelijk heb ik de rest ook in de komende week gedaan en dan kan ik het frame al helemaal voor bereiden op de komst van de MK3 upgrade.

[ManIkWeet]

Hoe gevaarlijk is het om een 3d printer niet te aarden? Uiteraard eentje met een Chinese voeding van 200 watt...

[Room42]

ManIkWeet schreef op zaterdag 26 januari 2019 @ 17:59:
Hoe gevaarlijk is het om een 3d printer niet te aarden? Uiteraard eentje met een Chinese voeding van 200 watt...

Woon je alleen of heb je een vriendin/kinderen/huisdieren? Als je hem niet aardt, zorg in ieder geval dat je hem niet in een geaarde verdeeldoos (verlengsnoer) stopt, anders staan de andere geaarde apparaten ook onder spanning als die printer faalt. Hier een leuk voorbeeld: YouTube: This is why I was shocked by my 3D Printer - Important followup

[ Voor 13% gewijzigd door Room42 op 26-01-2019 18:08 ]

[BarryKohne]

Damic schreef op zaterdag 26 januari 2019 @ 00:34:
@BarryKohne hoe kom je aan die knoppen rechts btw je temperatuur probes waren niet ingesteld 2000°C is wat hoog

Tijdens deze foto waren de temp sensors nog niet aangesloten;)
Knoppen zijn macro's die je zelf kunt maken.

[Damic]

Ha das interessant

[ManIkWeet]

Room42 schreef op zaterdag 26 januari 2019 @ 18:07:
[...]

Woon je alleen of heb je een vriendin/kinderen/huisdieren? Als je hem niet aardt, zorg in ieder geval dat je hem niet in een geaarde verdeeldoos (verlengsnoer) stopt, anders staan de andere geaarde apparaten ook onder spanning als die printer faalt. Hier een leuk voorbeeld: YouTube: This is why I was shocked by my 3D Printer - Important followup

Nee dat valt allemaal wel mee

Als zo'n printer theoretisch kortsluiting maakt, zou het dan theoretisch mogelijk zijn dat ie nog "gewoon werkt" en je het dus niet door zou hebben?

[jbhc]

Omdat ik sommige prints wel erg lang vind duren werd het tijd om de snelheid van de AM8 wat op te voeren.
Deze printer is voor de X, Y en E voorzien van TMC2208 drivers in stand alone mode.

Nu had ik ooit ergens gelezen dat veel mensen hun drivers instellen rond de 750mV dus ik had ze ooit voor de zekerheid ingesteld op 800mV (de stappenmotoren zijn vrij zware nema17 motoren) en dit werkte tot 60mm/s printspeed en 120mms travel speed prima, echter. op 80mm/s print en 160mm/s travel onstonden er direct layer shifts.

Na wat googlen kwam ik uit op deze site:
https://learn.watterott.com/silentstepstick/faq/
En hier vond ik een calculator om de stroom in te regelen.

800mV blijkt veel te laag. Dit komt overeen met 570mA terwijl ik normaal gesproken (met de DRV8825 drivers) de motoren instelde op 700mA

Vervolgens heb ik 700mA ingevuld in de calculator en kwam uit op een instelling van 0,99V
Nadat ik de drivers hierop heb afgeregeld lijken de layershifts verdwenen.
Zojuist heb ik een print van opgestart van 8,5uur @ 80mm/s / 160mm/s dus ik ben benieuwd.

[Yagermeister]

Zijn er trouwens mensen die tl smoothers gebruiken? Misschien zelfs op een prusa?

Zo ja merk je ook echt het verschil in prints of valt het wel allemaal mee? Ik heb zojuist namelijk 4 stuks besteld om te zien wat het is dus ik was eigenlijk wel benieuwd of er al ervaring mee is met de prusa.

[sjaakwortel]

Yagermeister schreef op zondag 27 januari 2019 @ 11:55:
Zijn er trouwens mensen die tl smoothers gebruiken? Misschien zelfs op een prusa?

Zo ja merk je ook echt het verschil in prints of valt het wel allemaal mee? Ik heb zojuist namelijk 4 stuks besteld om te zien wat het is dus ik was eigenlijk wel benieuwd of er al ervaring mee is met de prusa.

Als je een prusa mk3 hebt dan heeft het geen zin, die smoothers werken alleen met de oude drv8825/a4988 drivers, de trinamic drivers in de nieuwere prusa's hebben al hun eigen unit(automatic microstepping vgm) die zorgen dat alles soepel loopt. Maar de oudere prusa's gebruiken slechtere drivers(zelfde serie als de a4988) , die mogelijk wel profijt hebben van die units.

[ManIkWeet]

Dus ik vroeg mij af waarom ik zo'n moeite had met het levelen van die ene hoek...



Dus... iemand tips om dit -hittebestendig- te repareren?

[azerty]

ManIkWeet schreef op zondag 27 januari 2019 @ 12:36:
Dus ik vroeg mij af waarom ik zo'n moeite had met het levelen van die ene hoek...

[Afbeelding]

Dus... iemand tips om dit -hittebestendig- te repareren?

Is dat een glasplaat op een heatbed? Zo ja, dan kun je in principe binder clips (of beter, swiss clips) gebruiken om de plaat aan het heatbed vast te houden...

[Damic]

ouch wat is wat van je bed?

[ManIkWeet]

azerty schreef op zondag 27 januari 2019 @ 12:47:
[...]
Is dat een glasplaat op een heatbed? Zo ja, dan kun je in principe binder clips (of beter, swiss clips) gebruiken om de plaat aan het heatbed vast te houden...

Damic schreef op zondag 27 januari 2019 @ 12:47:
ouch wat is wat van je bed?

Van boven naar beneden:
Nozzle, anycubic ultrabase glasplaat, groot gapend gat, anycubic aluminium heatbed, springveer, schroef

Clips dus... waar kan ik die goedkoop krijgen? Die van 123-3d lijken nogal duur

[azerty]

Ik heb de mijne bij https://e3d-online.com/swissclips besteld. Viel nog mee uiteindelijk vond ik.

[Damic]

China https://www.aliexpress.co...y-School/32663337839.html (38 dagen wachten) en anders in de winkel hebben ze die ook (Spar/Colruyt/OK)

[mymind*]

Ik heb hier nog een doosje van die clips liggen. Van die zwarte binder clips (deze soort).

Als je wil kan ik er een paar in een envelopje gooien voor je.

[ Voor 38% gewijzigd door mymind* op 27-01-2019 13:09 ]

[ocf81]

Bij de HEMA voor €1. Kan haast niet goedkoper of sneller, want je kan vanmiddag nog naar de HEMA lopen om ze te kopen, en ze zijn ook gewoon in de winkel te koop.

[ Voor 73% gewijzigd door ocf81 op 27-01-2019 13:38 ]

[ManIkWeet]

De HEMA dus, morgen even langs gaan

[azerty]

Met als nadeel dat die zwarte Binder clips toch wat meer plaats in beslag nemen als de swiss clips. Ik had eerst die zwarte, maar die swiss hebben het risico op head crash toch ferm verminderd.

Kan wel een goede tijdelijke oplossing zijn

[Niekserr]

ManIkWeet schreef op zondag 27 januari 2019 @ 12:51:
[...]


[...]


Van boven naar beneden:
Nozzle, anycubic ultrabase glasplaat, groot gapend gat, anycubic aluminium heatbed, springveer, schroef

Clips dus... waar kan ik die goedkoop krijgen? Die van 123-3d lijken nogal duur

HEMA

EDIT: Is al gezegd zie ik.

Nu weer even over mijn eerdere print probleempjes:
Ik heb mijn hele hotend uit elkaar gehaald en de teflon tubing zag er nog perfect uit, dus niet half verbrand o.i.d. Nu dacht ik dus dat het wel moet liggen aan mijn filament en heb een rol 2 uurtjes op 45 graden in een oven gelegd. Het kan aan mij liggen, maar ik had al wel het gevoel dat het filament wat soepeler is geworden en dat het dus wat effect had. Morgen ga ik hier weer lekker mee aan de slag en hopelijk kan ik dan eindelijk beginnen met het printen van de onderdelen van mijn AM8 mod.

[ Voor 44% gewijzigd door Niekserr op 27-01-2019 14:54 ]

[ManIkWeet]

azerty schreef op zondag 27 januari 2019 @ 14:22:
Met als nadeel dat die zwarte Binder clips toch wat meer plaats in beslag nemen als de swiss clips. Ik had eerst die zwarte, maar die swiss hebben het risico op head crash toch ferm verminderd.

Kan wel een goede tijdelijke oplossing zijn

Hmm ja een andere optie is wat oude Bison lijm die ik heb liggen

[DON PAPA]

Ik heb een vraag, als ik een levelprint van 25cm in het vierkant print dan is deze precies 25cm, maar als ik een klein vierkantje van 3 cm print word deze 30,05mm hoe kan dat ?

[Pixelmagic]

ManIkWeet schreef op zondag 27 januari 2019 @ 12:36:
Dus ik vroeg mij af waarom ik zo'n moeite had met het levelen van die ene hoek...

[Afbeelding]

Dus... iemand tips om dit -hittebestendig- te repareren?

Je zou ook deze kunnen proberen: https://nl.aliexpress.com...amp-clip/32812419278.html

[sjaakwortel]

EJSEJS schreef op zondag 27 januari 2019 @ 17:42:
Ik heb een vraag, als ik een levelprint van 25cm in het vierkant print dan is deze precies 25cm, maar als ik een klein vierkantje van 3 cm print word deze 30,05mm hoe kan dat ?

Dat verschil zit binnen de specs van de meest dure printers (ultimaker s5 is +/- 0.1 vgm) meestal krijg je op de hoeken van de cube een randje vanwege de acceleratie/verschil in flowrate waardoor ie iets afwijkt. Lijkt mij een heel prima resultaat.

[Point.Flare]

Iemand ervaring met REAL filament? Heb een rol ABS gekocht. Nu al twee keer m'n nozzle verstopt. Nog nooit gehad met eSun.

[Room42]

Point.Flare schreef op zondag 27 januari 2019 @ 20:01:
Iemand ervaring met REAL filament? Heb een rol ABS gekocht. Nu al twee keer m'n nozzle verstopt. Nog nooit gehad met eSun.

Gekocht bij 123-3D? Dan zou ik zeker eens met hun klantenservice bellen mailen, die zijn zeer behulpzaam hierin.

[Point.Flare]

Room42 schreef op zondag 27 januari 2019 @ 20:04:
[...]

Gekocht bij 123-3D? Dan zou ik zeker eens met hun klantenservice bellen mailen, die zijn zeer behulpzaam hierin.

Reprapworld (ik denk dat zij ook de leverancier van 123-3d zijn). Wilde eerst user-error uitsluiten.

Heb net m'n hotend open getrokken. Lijkt dat de PTFE liner niet helemaal goed aansluit in de Jhead. Waarschijnlijk heat-creep. Zat een clog tussen de PTFE en de hotend. Nooit gehad. Hopelijk was dit het.

[ocf81]

Voor degenen die dat nog niet wisten: Real en Reprapworld zijn van dezelfde mensen. (zelfde adres)

[Point.Flare]

Ennn..clog..

Urgh. Nu zijn m'n thermistors ook nog eens op en ik heb de laatste met gungum vastgezet.

reprapworld verdient fijn aan me

[ Voor 85% gewijzigd door Point.Flare op 27-01-2019 23:48 ]
