Ik werk in de high tech op engineering (met productiehal) met laser/pons snijmachines, poedercoatlijnen, freesbanken etc. Ik ga binnenkort ook eens knutselen met behuizingen
/u/6960/Avatar.png?f=community){kind=avatar}
:strip_exif()/u/25150/Gizzbril.gif?f=community)
Dat staat overigens wel in de documentatie. Geen duidelijke grafiek, maar wel dat de laagste setting 200 rpm is::
[...]
En dat is dus een neeKrengen blijven bij PWM 0 ook (langzaam) draaien. Das toch wel jammerdebammer...
Je kunt natuurlijk nog steeds direct de voeding PWM'en of er een relais tussenzetten dat de voeding geheel onderbreekt
[ Voor 8% gewijzigd door Gizz op 22-10-2021 13:19 ]
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
Ik zie het nu ja, zonde maar goed
Wat bedoel je precies met 'direct de voeding PWM'en'?:
[...]
Je kunt natuurlijk nog steeds direct de voeding PWM'en of er een relais tussenzetten dat de voeding geheel onderbreekt
:strip_exif()/u/133175/got-icon.gif?f=community){kind=icon}
Recentelijk de radiator op zolder vervangen door een Jaga Mini. De ketel verwarmt dit jaar met iets van 40 graden om te testen of we (ooit) uit kunnen met een warmtepomp. Ik stond bijna op het punt een extra Heatfan te bestellen toen ik realiseerde in de vorige woning al eens een DBE gemaakt te hebben en onder de radiator gehangen, en dat ik gelukkig alle fans en kabeltjes bewaard.

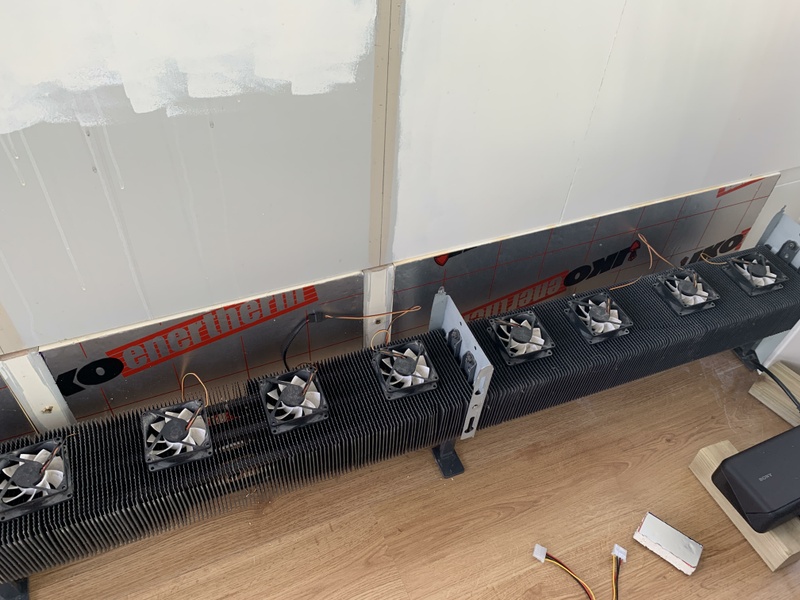

Meteen maar even gaan knutselen en 8x80mm fans aangesloten op een voltage instelbare transformator.
Voorheen schakelde ik het met een W1209 maar omdat ik het niet soldeer vond ik dat foutgevoelig.
Deze ga ik daarom eenvoudig schakelen met een pompschakelaar voor de vloerverwarming, groot voordeel is dan ook dat het schakelen gemakkelijk om te draaien of forceren is wanneer je (in de toekomst) wilt gaan koelen.
Hopelijk gaat deze stabiel en zonder problemen werken. Benieuwd naar de performance.
Ik heb ze tegen het geluid op wat tochtstrip gezet (op de hoekjes erop geplakt). Subjectief scheelt dat flink versus gewoon direct op de lamellen leggen.
:strip_exif()/f/image/1vZUCaTgMu1GquYEIe0cUgaV.jpg?f=fotoalbum_large)
Meteen maar even gaan knutselen en 8x80mm fans aangesloten op een voltage instelbare transformator.
Voorheen schakelde ik het met een W1209 maar omdat ik het niet soldeer vond ik dat foutgevoelig.
Deze ga ik daarom eenvoudig schakelen met een pompschakelaar voor de vloerverwarming, groot voordeel is dan ook dat het schakelen gemakkelijk om te draaien of forceren is wanneer je (in de toekomst) wilt gaan koelen.
Hopelijk gaat deze stabiel en zonder problemen werken. Benieuwd naar de performance.
Ik heb ze tegen het geluid op wat tochtstrip gezet (op de hoekjes erop geplakt). Subjectief scheelt dat flink versus gewoon direct op de lamellen leggen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/1vZUCaTgMu1GquYEIe0cUgaV.jpg?f=user_large)
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
:strip_icc():strip_exif()/u/17092/rpi.jpg?f=community)
@mno Ik heb hier de Arctic P14 op de convector liggen. Ik knijp ze met een Noctua NA-FC1 controller. Tot halverwege is het geluid zeer acceptabel, maar als ik verder ga dan gaat de WAF een rol spelen
8x 370 Wp Zuid, Growatt 2500-S, 2x 370Wp Oost-West, APS 600Y, 2x Marstek Venus 5.12 kW, CT-003, HW P1, Daikin PERFERA FTXM35N, Mitsubishi Heavy SRK 35ZS-W, Jaga DIY DBE 12x 14cm, 6x 14cm, Tado V3, bridge, thermostaat, 6x radiatorknop
Geen enkele eigenlijk, had getest met een Noctua die ik nog had liggen en die ging wel gewoon naar 0. Grootste voordeel van de Arctics is de prijs
Dat gaat een beetje voorbij aan de aansturing via Domotica
Ik krijg als t goed is deze week de IRF540 MOSFET binnen zodat ik ze op die manier volledig af kan schakelen. Daarnaast nog een DS18b20 aansluiten zodat ik kan schakelen op aanvoer temperatuur ipv Setpoint van de ketel
Ow en nog deze PWM splitter omdat PWM signaal niet meer goed doorkomt als ik er 10 achter elkaar zet
[ Voor 14% gewijzigd door Tomba op 27-10-2021 08:45 ]
Dat is op zich waar
Voordeel die ik zie van de oplossing via MOSFET op een ESP32 is dat ik ook kan handmatig kan ingrijpen (bv ventilators laten draaien om te koelen) plus dat het gelogd wordt.
@Tomba wat ik bijvoorbeeld doe met domotica is de ventilatoren in de huiskamer op 100% laten draaien als er verwarmd wordt terwijl wij nog in bed liggen of nog niet thuis zijn. Maximaal rendement en geen last van de maximale herrie
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
Ik heb gewoon de Max speed op 45% gezet in de formule die ik zelf uit mijn duim heb gezogen:
@Tomba wat ik bijvoorbeeld doe met domotica is de ventilatoren in de huiskamer op 100% laten draaien als er verwarmd wordt terwijl wij nog in bed liggen of nog niet thuis zijn. Maximaal rendement en geen last van de maximale herrie
(90 graden is Max van mijn SetPoint zie ik in Domoticz dus ik doe SetPoint x 10/9 om een PWM percentage te ‘berekenen’. Is dit hoger dan 45 dan zet ik m op 45%)Dit is btw (veruit) mijn goedkoopste ‘verduurzamings-actie’.
90€ voor de fans plus 2x pricewatch: Noctua NA-SAV2 Anti-Vibration Mounts (set van 20)
8€ voor de ESP32
0€ voor de voeding (gratis via de ‘Regionaal Energieloket’)
4.70€ voor de PWM splitter *
2.50€ voor de DC12V naar DC5V converter
3.75€ voor de IRF540 MOSFET *
3.02€ voor de DS18b20 temperatuur sensor *
* moeten nog binnen komen
Comfort is flink omhoog en aan de overshoot te zien (Toon ging ineens naar 20.7 ipv 20.0) zit het qua zuinigheid ook zeker ok
(en dat dan met maar 5 van de 10 fans aan)
[ Voor 46% gewijzigd door Tomba op 27-10-2021 13:47 ]
Ok duidelijk. @Kaspers Ik zie net een post waarin je aangeeft overgestapt te zijn naar esphome. Doe je dit met dezelfde hardware setup als uit de post waar Tomba hierboven naartoe linkt?
Ik heb 6 pwm fans draaien op een w1209 en een ntc3950 pwm controller:
:strip_exif()/f/image/Bm9WZpi0BH15gdYwNnsIZjlx.jpg?f=fotoalbum_large)
Maar zou graag overstappen naar esphome voor de logging en aansturing (bijvoorbeeld max indien niet thuis) en home assistant integratie. Heb nog wel een wemos d1 mini liggen die ik dan denk ik wel kan gebruiken.
Ik heb 6 pwm fans draaien op een w1209 en een ntc3950 pwm controller:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Bm9WZpi0BH15gdYwNnsIZjlx.jpg?f=user_large)
Maar zou graag overstappen naar esphome voor de logging en aansturing (bijvoorbeeld max indien niet thuis) en home assistant integratie. Heb nog wel een wemos d1 mini liggen die ik dan denk ik wel kan gebruiken.
3.05 kWp Zuid - https://pvoutput.org/list.jsp?userid=80995 - Daikin Comfora FTXP 3.5 kW
/u/116997/mozilla2.png?f=community)
Yes zelfde setup:
:fill(white):strip_exif()/f/image/6jGtp3Uxynl2TDGHz0cYINsL.png?f=user_large)
Mosfet: https://nl.aliexpress.com/item/2031809024.html
En voor de volledigheid nogmaals de esphome yaml:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| esphome:
name: pwm_fan_control_woonkamer
platform: ESP32
board: esp32doit-devkit-v1
wifi:
ssid: "xxxxxxxx"
password: "xxxxxxxx"
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Pwm Fan Control Woonkamer"
password: "5SCmxWewY94I"
captive_portal:
# Enable logging
logger:
# Enable Home Assistant API
api:
password: "xxxxxxxxx"
ota:
password: "xxxxxxxx"
output:
- platform: ledc
power_supply: power_supply_12v
pin: GPIO22
id: pwm_signal
channel: 0
light:
- platform: monochromatic
output: pwm_signal
name: "DBE Woonkamer"
power_supply:
- id: power_supply_12v
keep_on_time: 1s
pin:
number: GPIO15
inverted: false |
UPDATE, light vervangen door fan:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| esphome:
name: pwm_fan_control_keuken
platform: ESP32
board: esp32doit-devkit-v1
wifi:
ssid: "xxxxxxxxx"
password: "xxxxxxxxx"
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Pwm Fan Control Woonkamer"
password: "5SCmxWewY94I"
captive_portal:
# Enable logging
logger:
# Enable Home Assistant API
api:
password: "xxxxxxxxx"
ota:
password: "xxxxxxxxx"
output:
- platform: ledc
power_supply: power_supply_12v
pin: GPIO15
id: pwm_signal
channel: 0
fan:
- platform: speed
output: pwm_signal
name: "DBE Keuken"
power_supply:
- id: power_supply_12v
keep_on_time: 1s
pin:
number: GPIO23
inverted: false |
[ Voor 56% gewijzigd door Kaspers op 07-03-2022 07:53 ]
De kant waar het schot staat heeft zo'n 10 cm ruimte tussen het schot en de zijkant van de put. Ben verschillende aanbevelingen tegengekomen als het gaat om de breedte van de opening. Maar 10cm lijkt wel een beetje het minimum?
Jammer dat die pir platen vrijwel allemaal per pak wordt verkocht bij de bouwmarkten, zo groot is de put nou ook weer niet
@Kire88 Als je toch met een ESP en een MOSFET aan de slag gaat is die aparte PWM-controller niet meer nodig. Met PWM uit de ESP stuur je de MOSFET aan en de thermometer hang je natuurlijk ook direct aan de ESP
[ Voor 4% gewijzigd door Gizz op 28-10-2021 19:48 ]
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
@Gizz Dat snap ik en was ik ook niet van plan . Ben ook van plan om de opzet van @Kaspers te gaan gebruiken en dan afscheid te nemen van de w1209 en de huidige pwm controller.
Thermometer heb ik niet nodig want heb via esphome al ds18b20 sensoren op alle aanvoer en retour leiding hangen.
. Ben ook van plan om de opzet van @Kaspers te gaan gebruiken en dan afscheid te nemen van de w1209 en de huidige pwm controller.Thermometer heb ik niet nodig want heb via esphome al ds18b20 sensoren op alle aanvoer en retour leiding hangen.
3.05 kWp Zuid - https://pvoutput.org/list.jsp?userid=80995 - Daikin Comfora FTXP 3.5 kW
De breedte van je convector is bepalend voor je opening. Is je convector 15 cm breed dan dient je lucht toevoer ook 15 cm te zijn om te voorkomen dat je extra lucht weerstand inbouwt.:
[...]
De kant waar het schot staat heeft zo'n 10 cm ruimte tussen het schot en de zijkant van de put. Ben verschillende aanbevelingen tegengekomen als het gaat om de breedte van de opening. Maar 10cm lijkt wel een beetje het minimum?
Jammer dat die pir platen vrijwel allemaal per pak wordt verkocht bij de bouwmarkten, zo groot is de put nou ook weer niet
Kun je hem niet een stukje opzij schuiven.
Maar het zal wel loslopen want die ventilatortjes helpen ook stevig.
Een CV-Ketel is een vlamkoeler en een radiator is een waterkoeler.
Jep

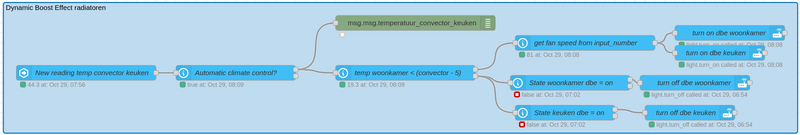

Mocht je met node-red werken; dit is m'n flow om ze aan te sturen:
:fill(white):strip_exif()/f/image/ybbPJLzl9Cg0T9p81bForD2F.png?f=user_large)
code:
1
| [{"id":"37c9a59b.20aeda","type":"group","z":"c4eef8e3.116908","name":"Dynamic Boost Effect radiatoren","style":{"stroke":"#0070c0","fill":"#bfdbef","label":true,"label-position":"nw","color":"#000000"},"nodes":["5c5d8a8a.efcf84","42b93129.cdf61","5292e992.2aba4","eb6fff11.d2092","8e464ecf.159278","caf5967b.b219d8","592d63e9.7f2d44","417cd827.79c89","e6f057b9.b6e8c","220942a7.d768ae","b9b84335.1e8248"],"x":34,"y":1239,"w":1592,"h":262},{"id":"5c5d8a8a.efcf84","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"Automatic climate control?","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"true","halt_if_type":"bool","halt_if_compare":"is","entity_id":"input_boolean.dbe_automatic_climate_control","state_type":"habool","blockInputOverrides":true,"outputProperties":[],"x":500,"y":1380,"wires":[["e6f057b9.b6e8c","220942a7.d768ae"],[]]},{"id":"42b93129.cdf61","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"State woonkamer dbe = on","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"true","halt_if_type":"bool","halt_if_compare":"is","entity_id":"light.dbe_woonkamer","state_type":"habool","blockInputOverrides":false,"outputProperties":[],"x":1170,"y":1400,"wires":[["eb6fff11.d2092"],[]]},{"id":"5292e992.2aba4","type":"api-call-service","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"turn on dbe woonkamer","server":"3467b66e.566902","version":3,"service_domain":"light","service":"turn_on","entityId":"light.dbe_woonkamer","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1490,"y":1300,"wires":[[]]},{"id":"eb6fff11.d2092","type":"api-call-service","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"turn off dbe woonkamer","server":"3467b66e.566902","version":3,"service_domain":"light","service":"turn_off","entityId":"light.dbe_woonkamer","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1420,"y":1400,"wires":[[]]},{"id":"8e464ecf.159278","type":"api-call-service","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"turn on dbe keuken","server":"3467b66e.566902","version":3,"service_domain":"light","service":"turn_on","entityId":"light.dbe_keuken","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1470,"y":1340,"wires":[[]]},{"id":"caf5967b.b219d8","type":"api-call-service","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"turn off dbe keuken","server":"3467b66e.566902","version":3,"service_domain":"light","service":"turn_off","entityId":"light.dbe_keuken","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1410,"y":1460,"wires":[[]]},{"id":"592d63e9.7f2d44","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"State keuken dbe = on","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"true","halt_if_type":"bool","halt_if_compare":"is","entity_id":"light.dbe_keuken","state_type":"habool","blockInputOverrides":false,"outputProperties":[],"x":1160,"y":1460,"wires":[["caf5967b.b219d8"],[]]},{"id":"417cd827.79c89","type":"server-state-changed","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"New reading temp convector keuken","server":"3467b66e.566902","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.convector","entityidfiltertype":"exact","outputinitially":false,"state_type":"num","haltifstate":"","halt_if_type":"num","halt_if_compare":"is","outputs":1,"output_only_on_state_change":false,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"temperatuur_convector_keuken","propertyType":"msg","value":"","valueType":"entityState"}],"x":200,"y":1380,"wires":[["5c5d8a8a.efcf84"]]},{"id":"e6f057b9.b6e8c","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"temp woonkamer < (convector - 5)","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"(msg.temperatuur_convector_keuken -5)","halt_if_type":"jsonata","halt_if_compare":"lt","entity_id":"sensor.woonkamer","state_type":"num","blockInputOverrides":true,"outputProperties":[{"property":"temperatuur_woonkamer","propertyType":"msg","value":"","valueType":"entityState"}],"x":840,"y":1380,"wires":[["b9b84335.1e8248"],["42b93129.cdf61","592d63e9.7f2d44"]]},{"id":"220942a7.d768ae","type":"debug","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"","active":true,"tosidebar":false,"console":false,"tostatus":true,"complete":"msg.temperatuur_convector_keuken","targetType":"msg","statusVal":"msg.temperatuur_convector_keuken","statusType":"auto","x":860,"y":1280,"wires":[]},{"id":"b9b84335.1e8248","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"get fan speed from input_number","server":"3467b66e.566902","version":2,"outputs":1,"halt_if":"","halt_if_type":"str","halt_if_compare":"is","entity_id":"input_number.dbe_fan_speed","state_type":"num","blockInputOverrides":true,"outputProperties":[{"property":"payload.data.brightness_pct","propertyType":"msg","value":"","valueType":"entityState"}],"x":1200,"y":1320,"wires":[["5292e992.2aba4","8e464ecf.159278"]]},{"id":"3467b66e.566902","type":"server","name":"Home Assistant","version":1,"legacy":false,"addon":false,"rejectUnauthorizedCerts":false,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}] |
Heb overigens wat geexperimenteerd met de snelheid van de fans.
O.a.:
- De fans op 100% laten draaien wanneer we niet aanwezig zijn in de ruimte (detectie middels bewegingssensoren). Maar had niet het idee dat het veel verschil maakte (zie eerdere posts in dit topic).
- De fans variabel laten draaien t.o.v. de aanvoertemperatuur. Ook van afgestapt, nu gewoon constant op 80%, wanneer de aanvoertemperatuur minus 5 graden groter is dan de temperatuur in de woonkamer.
[ Voor 93% gewijzigd door Kaspers op 29-10-2021 08:15 ]
De ruimte voor de luchttoevoer gaat niet even breed kunnen zijn als de convector helaas. Krijg 'm met geen mogelijkheid verplaatst.:
[...]
De breedte van je convector is bepalend voor je opening. Is je convector 15 cm breed dan dient je lucht toevoer ook 15 cm te zijn om te voorkomen dat je extra lucht weerstand inbouwt.
Kun je hem niet een stukje opzij schuiven.
Maar het zal wel loslopen want die ventilatortjes helpen ook stevig.
Ik zie in dit topic trouwens verschillende manieren van het plaatsen van de fans. Sommige leggen ze er los bovenop, anderen 'sluiten ze in' op een stuk hout oid. Zit daar nog een reden achter?
:strip_icc():strip_exif()/u/456125/crop5fa2cbd565a9b_cropped.jpeg?f=community)
Nuttige info! Ik zie hier allerlei sophisticated oplossingen langskomen. Petje af, maar naar mijn indruk ook overkill. Ik dacht aan om een simpele opzet te maken met een serie ventilatoren die via de voeding vast worden ingesteld op -zeg- 80% van hun max snelheid en met een solid state clixon worden ingeschakeld als de aanvoertemperatuur 25 graden bereikt (warmtepomp hier) en weer uit als de temperatuur enkele graden zakt (hysterese). Wat mis ik dan?:
[...]
Jep
Mocht je met node-red werken; dit is m'n flow om ze aan te sturen:
[Afbeelding]
code:
[{"id":"37c9a59b.20aeda","type":"group","z":"c4eef8e3.116908","name":"Dynamic Boost Effect radiatoren","style":{"stroke":"#0070c0","fill":"#bfdbef","label":true,"label-position":"nw","color":"#000000"},"nodes":["5c5d8a8a.efcf84","42b93129.cdf61","5292e992.2aba4","eb6fff11.d2092","8e464ecf.159278","caf5967b.b219d8","592d63e9.7f2d44","417cd827.79c89","e6f057b9.b6e8c","220942a7.d768ae","b9b84335.1e8248"],"x":34,"y":1239,"w":1592,"h":262},{"id":"5c5d8a8a.efcf84","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"Automatic climate control?","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"true","halt_if_type":"bool","halt_if_compare":"is","entity_id":"input_boolean.dbe_automatic_climate_control","state_type":"habool","blockInputOverrides":true,"outputProperties":[],"x":500,"y":1380,"wires":[["e6f057b9.b6e8c","220942a7.d768ae"],[]]},{"id":"42b93129.cdf61","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"State woonkamer dbe = on","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"true","halt_if_type":"bool","halt_if_compare":"is","entity_id":"light.dbe_woonkamer","state_type":"habool","blockInputOverrides":false,"outputProperties":[],"x":1170,"y":1400,"wires":[["eb6fff11.d2092"],[]]},{"id":"5292e992.2aba4","type":"api-call-service","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"turn on dbe woonkamer","server":"3467b66e.566902","version":3,"service_domain":"light","service":"turn_on","entityId":"light.dbe_woonkamer","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1490,"y":1300,"wires":[[]]},{"id":"eb6fff11.d2092","type":"api-call-service","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"turn off dbe woonkamer","server":"3467b66e.566902","version":3,"service_domain":"light","service":"turn_off","entityId":"light.dbe_woonkamer","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1420,"y":1400,"wires":[[]]},{"id":"8e464ecf.159278","type":"api-call-service","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"turn on dbe keuken","server":"3467b66e.566902","version":3,"service_domain":"light","service":"turn_on","entityId":"light.dbe_keuken","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1470,"y":1340,"wires":[[]]},{"id":"caf5967b.b219d8","type":"api-call-service","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"turn off dbe keuken","server":"3467b66e.566902","version":3,"service_domain":"light","service":"turn_off","entityId":"light.dbe_keuken","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1410,"y":1460,"wires":[[]]},{"id":"592d63e9.7f2d44","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"State keuken dbe = on","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"true","halt_if_type":"bool","halt_if_compare":"is","entity_id":"light.dbe_keuken","state_type":"habool","blockInputOverrides":false,"outputProperties":[],"x":1160,"y":1460,"wires":[["caf5967b.b219d8"],[]]},{"id":"417cd827.79c89","type":"server-state-changed","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"New reading temp convector keuken","server":"3467b66e.566902","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.convector","entityidfiltertype":"exact","outputinitially":false,"state_type":"num","haltifstate":"","halt_if_type":"num","halt_if_compare":"is","outputs":1,"output_only_on_state_change":false,"for":"","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"temperatuur_convector_keuken","propertyType":"msg","value":"","valueType":"entityState"}],"x":200,"y":1380,"wires":[["5c5d8a8a.efcf84"]]},{"id":"e6f057b9.b6e8c","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"temp woonkamer < (convector - 5)","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"(msg.temperatuur_convector_keuken -5)","halt_if_type":"jsonata","halt_if_compare":"lt","entity_id":"sensor.woonkamer","state_type":"num","blockInputOverrides":true,"outputProperties":[{"property":"temperatuur_woonkamer","propertyType":"msg","value":"","valueType":"entityState"}],"x":840,"y":1380,"wires":[["b9b84335.1e8248"],["42b93129.cdf61","592d63e9.7f2d44"]]},{"id":"220942a7.d768ae","type":"debug","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"","active":true,"tosidebar":false,"console":false,"tostatus":true,"complete":"msg.temperatuur_convector_keuken","targetType":"msg","statusVal":"msg.temperatuur_convector_keuken","statusType":"auto","x":860,"y":1280,"wires":[]},{"id":"b9b84335.1e8248","type":"api-current-state","z":"c4eef8e3.116908","g":"37c9a59b.20aeda","name":"get fan speed from input_number","server":"3467b66e.566902","version":2,"outputs":1,"halt_if":"","halt_if_type":"str","halt_if_compare":"is","entity_id":"input_number.dbe_fan_speed","state_type":"num","blockInputOverrides":true,"outputProperties":[{"property":"payload.data.brightness_pct","propertyType":"msg","value":"","valueType":"entityState"}],"x":1200,"y":1320,"wires":[["5292e992.2aba4","8e464ecf.159278"]]},{"id":"3467b66e.566902","type":"server","name":"Home Assistant","version":1,"legacy":false,"addon":false,"rejectUnauthorizedCerts":false,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}]
Heb overigens wat geexperimenteerd met de snelheid van de fans.
O.a.:
- De fans op 100% laten draaien wanneer we niet aanwezig zijn in de ruimte (detectie middels bewegingssensoren). Maar had niet het idee dat het veel verschil maakte (zie eerdere posts in dit topic).
- De fans variabel laten draaien t.o.v. de aanvoertemperatuur. Ook van afgestapt, nu gewoon constant op 80%, wanneer de aanvoertemperatuur minus 5 graden groter is dan de temperatuur in de woonkamer.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/y0XUaJKwlzgJwudNrvNRnTsN.jpg?f=user_large)

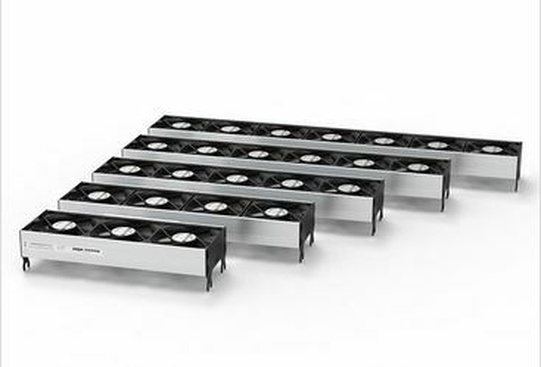

Ik bedoelde de nieuwe DBH sets.De ventilatortjes zitten verder van de convector af.:
[...]
Verhip die foto is inderdaad vrij duidelijk
[Afbeelding]
dan heb ik het nog niet zo slecht bedacht zelf
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TvwOx0hjf8CxABgJccJc2gdg.jpg?f=user_large)
Een CV-Ketel is een vlamkoeler en een radiator is een waterkoeler.
:strip_icc():strip_exif()/u/476616/o.p-dibenzene-tweakers-70.jpg?f=community)
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
Ik zou de schakeling zo maken met een dubbelpolige 3 standen /f/image/UM0F5hJSAWMorY3xchyWdtrt.png?f=fotoalbum_large)
schakelaar
:fill(white):strip_exif()/f/image/UM0F5hJSAWMorY3xchyWdtrt.png?f=user_large)
schakelaar
PV- 8530Wp..... SWW- Atlantic 200….. WP- Daikin 3,5kW….. Foto’s.....
:strip_icc():strip_exif()/u/46872/volume-s.jpg?f=community)
Ik had vooral het idee dat ze dan veel lucht door een klein oppervlak heen trokken, waardoor de warmteoverdracht niet optimaal was. Daarom het volgende gemaakt:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bke4to7wzLqC2j2irHc1IZxO.jpg?f=user_large)
2 gebogen plaatjes aluminium waarmee ze hun lucht door een oppervlak heen kunnen trekken wat pakweg 2x zo groot is.
(In het kastje een ESP, en daarop aangesloten een ds1820 temperatuursensor tussen de radiator om de temperatuur te meten)
edit:
Waar ik eigenlijk een beetje voor kwam:
Ik heb een centrale afzuiging, WTW lijkt mij niet heel makkelijk te realiseren in de huidige woning.
Nu heb ik aanvoer van verse buitenlucht via een rooster boven het raam in de keuken, gaat dan via de woonkamer, trap, overloop, en dan door de afzuiging in de douche en zolder weg.
Die buitenlucht is nogal koud, en geeft echt een koudeval bij dat raam.
Toen bedacht ik mij, zou het een goed idee zijn om een ventilatieopening in de gevel te gebruiken om de lucht daarvan via een Jaga radiator naar binnen te voeren? Dan heb je een hele goede warmteafgifte, want je warmt koude lucht op in plaats van dat je dat eerst gaat mengen met de lucht in huis, en dus ook een lekkere lage retourtemperatuur.
We gaan de keuken nog verbouwen, en dan zou ik dat in feite meteen in kunnen bouwen, er zit nog een loos gat in de buitengevel waar we verse lucht zouden kunnen aanvoeren. En misschien kunnen we het later nog gebruiken om wat te koelen in combinatie met een warmtepomp.
[ Voor 32% gewijzigd door _ferry_ op 03-11-2021 15:39 ]
:strip_exif()/u/161955/ZZR1100%2520avator.gif?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/X93LfgTvgMfgoqxsCZ27ZSEA.jpg?f=user_large)
Hier ook stuk voor stuk onze Jaga's aan het voorzien van diy DBE. Indruk: bak meer vermogen en ook meer ervaren comfort. Allen dank voor de inspiratie!
Nu een tijdje een aantal fans draaien op een T22 radiator maar nog nooit echt gekeken naar het effect op de temperaturen.
Net in de opwarmsessie van deze ochtend de fans eens 10 minuten uitgezet (om 08:42 uitgezet, om 08:52 weer aangezet)om te kijken wat er gebeurd:
:fill(white):strip_exif()/f/image/CVWi3hqYVMtaxDAISzkDomrg.png?f=user_large)
In deze 10 minuten liep de retourtemperatuur met 0.8 graad terug. Schat dat het dan richting de 1.5 graad zou gaan als het langer zou zijn. Signifcant, geen idee
Net in de opwarmsessie van deze ochtend de fans eens 10 minuten uitgezet (om 08:42 uitgezet, om 08:52 weer aangezet)om te kijken wat er gebeurd:
In deze 10 minuten liep de retourtemperatuur met 0.8 graad terug. Schat dat het dan richting de 1.5 graad zou gaan als het langer zou zijn. Signifcant, geen idee
3.05 kWp Zuid - https://pvoutput.org/list.jsp?userid=80995 - Daikin Comfora FTXP 3.5 kW
Ik heb eerder ook met zo een W1209 het schakelen gedaan, maar ik soldeer niet en het is dan toch best snel priegelen/foutgevoelig. Mijn 'nieuwste' zelfbouw DBE gekozen om gewoon een thermostaat schakelaar er tussen te zetten, van Ali/China voor nog geen € 12,- te koop. Daar een simpele regelbare 12V adapter op en die op een Molex kabel aansluiten, daarna met fan splitters en Molex alles aansluiten. Komt toch in een plek waar je er nooit meer wat van ziet
Dit is de low-tech optie. Dus geen directe feedback behalve dat ik het liever wat eenvoudiger zou houden, maar dat hangt vooral ook af van je tweaker skills en behoefte denk ik
zeker wel bruikbare feedback, waarvoor dank:
[...]
Ik heb eerder ook met zo een W1209 het schakelen gedaan, maar ik soldeer niet en het is dan toch best snel priegelen/foutgevoelig. Mijn 'nieuwste' zelfbouw DBE gekozen om gewoon een thermostaat schakelaar er tussen te zetten, van Ali/China voor nog geen € 12,- te koop. Daar een simpele regelbare 12V adapter op en die op een Molex kabel aansluiten, daarna met fan splitters en Molex alles aansluiten. Komt toch in een plek waar je er nooit meer wat van ziet
solderen is voor mij geen punt, maar ga deze optie ook eens onderzoeken!
Ik ben even een behoorlijk aantal pagina's teruggegaan, maar ik heb helaas nog steeds geen hele duidelijke how2make gevonden, waarbij sommige de Ali onderdelen waren verlopen.
Ik wil graag drie DBE units maken. Kan solderen, beschik over 3d printer en de meeste andere gereedschappen (Dremel enzo) en 'redelijk' handig.
Moeten op zich zelf staande units zijn (geen domotica) die temperatuur gestuurd zijn en handmatig te tunen (wat maar één keer goed hoeft te gebeuren hopelijk).
Ventilatoren moeten helemaal uitgaan wanneer geen warmte geleverd wordt. Dit betekent als ik het goed begrepen heb geen pwm aansturing of heel goed opletten welke fans ik koop?
Het liefste dus gewoon een Mosfet, temperatuur sensor, stuk of 5 fans per unit. Er zit een stopcontact in de buurt van elke radiator.
Kan iemand mij een beetje op weg helpen? Zal een gedetailleerde beschrijving van m'n bouw in dit topic plaatsen als bedankje
Owja, ook niet al te duur.
Ik wil graag drie DBE units maken. Kan solderen, beschik over 3d printer en de meeste andere gereedschappen (Dremel enzo) en 'redelijk' handig.
Moeten op zich zelf staande units zijn (geen domotica) die temperatuur gestuurd zijn en handmatig te tunen (wat maar één keer goed hoeft te gebeuren hopelijk).
Ventilatoren moeten helemaal uitgaan wanneer geen warmte geleverd wordt. Dit betekent als ik het goed begrepen heb geen pwm aansturing of heel goed opletten welke fans ik koop?
Het liefste dus gewoon een Mosfet, temperatuur sensor, stuk of 5 fans per unit. Er zit een stopcontact in de buurt van elke radiator.
Kan iemand mij een beetje op weg helpen? Zal een gedetailleerde beschrijving van m'n bouw in dit topic plaatsen als bedankje
Owja, ook niet al te duur
.
Every magical journey begins with a single step
Beste tweakers,
Ik ben ook bezig met een Zelfbouw project. Twee radiator ventilatoren voor in de huiskamer.
Deze wil ik aansturen met een pwm controller en wm1209 sensor. Nu heb ik een vraag over de bedrading en aansluiting daarvan.
Ik lees verschillende manieren om je draden te verbinden, maar welke is nu het beste /meest veilige. In dit geval gaat het om draden splitsen op 12v 2a adapter.
-draden verbinden dmv solderen en krimpkous
-met het bekende kroonsteentje
-lasdop /wago klem
-aderhulzen
Daarnaast ben ik ook benieuwd of ik verschillende draadsoorten kan gebruiken/combineren? Dus aansluiten met draden die een kern /ader heeft met meerdere koperen draadjes of een draad met massieve koperen kern. De draden hebben wel dezelfde dikte.
Ik ben ook bezig met een Zelfbouw project. Twee radiator ventilatoren voor in de huiskamer.
Deze wil ik aansturen met een pwm controller en wm1209 sensor. Nu heb ik een vraag over de bedrading en aansluiting daarvan.
Ik lees verschillende manieren om je draden te verbinden, maar welke is nu het beste /meest veilige. In dit geval gaat het om draden splitsen op 12v 2a adapter.
-draden verbinden dmv solderen en krimpkous
-met het bekende kroonsteentje
-lasdop /wago klem
-aderhulzen
Daarnaast ben ik ook benieuwd of ik verschillende draadsoorten kan gebruiken/combineren? Dus aansluiten met draden die een kern /ader heeft met meerdere koperen draadjes of een draad met massieve koperen kern. De draden hebben wel dezelfde dikte.
https://www.conrad.nl/inf...ecten/cv-met-ventilatoren:
Ik ben even een behoorlijk aantal pagina's teruggegaan, maar ik heb helaas nog steeds geen hele duidelijke how2make gevonden, waarbij sommige de Ali onderdelen waren verlopen.
Ik wil graag drie DBE units maken. Kan solderen, beschik over 3d printer en de meeste andere gereedschappen (Dremel enzo) en 'redelijk' handig.
Moeten op zich zelf staande units zijn (geen domotica) die temperatuur gestuurd zijn en handmatig te tunen (wat maar één keer goed hoeft te gebeuren hopelijk).
Ventilatoren moeten helemaal uitgaan wanneer geen warmte geleverd wordt. Dit betekent als ik het goed begrepen heb geen pwm aansturing of heel goed opletten welke fans ik koop?
Het liefste dus gewoon een Mosfet, temperatuur sensor, stuk of 5 fans per unit. Er zit een stopcontact in de buurt van elke radiator.
Kan iemand mij een beetje op weg helpen? Zal een gedetailleerde beschrijving van m'n bouw in dit topic plaatsen als bedankje
Owja, ook niet al te duur
:strip_icc():strip_exif()/u/81921/back_front_s_small.jpg?f=community)
:strip_icc():strip_exif()/u/42368/crop5d63c22b76318_cropped.jpeg?f=community)
20*375Wp met Enphase IQ7+ micro's | Stiebel Eltron HGE Water/Water WP 9kW | Tesla M3, powered by SmartEVSE | Servertje @ www.coloclue.net
Ik heb iets geprobeerd wat hierop lijkt maar desondanks gaan de fans bij mij nooit uit. Ondanks de mosfet!
Zonder de pwm pin aan te sluiten, blijven de fans netjes uit en kan ik ze aan- en uitschakelen in home assistant. Maar zodra de pwm pin verbonden is met de esp32, gaan de fans meteen draaien zodra ik de electriciteit aansluit... Enig idee? (ben niet helemaal zeker meer, maar volgens mij gebeurde hetzelfde bij het aansluiten van de tacho pin...) Als de pwm pin aangesloten is kan ik home assistant wel het toerental van de fans aanpassen.
@Kaspers : Ik heb wat vragen over je diagram:
- Wordt de esp32 gevoed via de mosfet of sluit je die nog apart aan? Ik begrijp niet helemaal waarom de mosfet vcc verbonden is met de 3.3 volt pin.
- In het diagram is de pwm verbonden met pin 23 maar in de yaml staat pin 22?
Real programmers don't comment their code... it was hard to write, it should be hard to read!
De ESP32 wordt apart gevoel met een micro-USB kabel.:
[...]
Ik heb iets geprobeerd wat hierop lijkt maar desondanks gaan de fans bij mij nooit uit. Ondanks de mosfet!
Zonder de pwm pin aan te sluiten, blijven de fans netjes uit en kan ik ze aan- en uitschakelen in home assistant. Maar zodra de pwm pin verbonden is met de esp32, gaan de fans meteen draaien zodra ik de electriciteit aansluit... Enig idee? (ben niet helemaal zeker meer, maar volgens mij gebeurde hetzelfde bij het aansluiten van de tacho pin...) Als de pwm pin aangesloten is kan ik home assistant wel het toerental van de fans aanpassen.
@Kaspers : Ik heb wat vragen over je diagram:
- Wordt de esp32 gevoed via de mosfet of sluit je die nog apart aan? Ik begrijp niet helemaal waarom de mosfet vcc verbonden is met de 3.3 volt pin.
- In het diagram is de pwm verbonden met pin 23 maar in de yaml staat pin 22?
De VCC (icm GND) is nodig om de mosfet op zijn beurt weer te voeden. Zonder die VCC en GND werkt het apparaat simpelweg niet. Met wel of geen spanning op SIG wordt vervolgens de 12V geschakeld. De mosfet stelt dus ons in staat om met een kleine spanning een grotere spanning te schakelen; en maakt het mogelijk om de fans spanningsloos te maken; immers zonder 12V op de fans, kunnen ze ook niet gaan draaien.
Vreemd trouwens dat jouw FANs maar blijven draaien. Misschien gaat er dan toch iets niet helemaal goed met de mosfet? Als je de 12V van de mosfet haalt, stoppen ze dan met draaien? En zo ja, wat gebeurt er wanneer je louter SIG loskoppelt van de mosfet, en de rest van de aansluitingen zoals aangegeven in het schema?
De verbinding loopt van 12V door de fan en via de PWM pin naar je ESP en zo naar GND. Je moet zowel 12V als GND onderbreken met een MOSFET.:
[...]
Ik heb iets geprobeerd wat hierop lijkt maar desondanks gaan de fans bij mij nooit uit. Ondanks de mosfet!
Bedankt voor de reacties!
Ik heb nu niet iets wat er op lijkt maar ik heb het volgens mij EXACT aangesloten zoals @Kaspers. Maar nog steeds blijven de fans op minimum toeren draaien ipv uit te gaan.
Zie foto van de aansluiting.
:strip_exif()/f/image/tYY1sYwuqPDJOjRtQ5QsOVz4.jpg?f=fotoalbum_large)
Als ik dan 12V loshaal (witte draadje) stoppen de fans. Als ik de SIG loshaal blijven ze draaien.
Is mijn mosfet kapot??
PS: op de foto is de RPM pin ook aangesloten, maar die loshalen verandert ook niets.
Ik heb nu niet iets wat er op lijkt maar ik heb het volgens mij EXACT aangesloten zoals @Kaspers. Maar nog steeds blijven de fans op minimum toeren draaien ipv uit te gaan.
Zie foto van de aansluiting.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/tYY1sYwuqPDJOjRtQ5QsOVz4.jpg?f=user_large)
Als ik in home assistant de fans uitschakel, gaat het lampje op de mosfet module uit.
Als ik dan 12V loshaal (witte draadje) stoppen de fans. Als ik de SIG loshaal blijven ze draaien.
Is mijn mosfet kapot??
PS: op de foto is de RPM pin ook aangesloten, maar die loshalen verandert ook niets.
[ Voor 3% gewijzigd door youngster op 18-11-2021 21:34 ]
Real programmers don't comment their code... it was hard to write, it should be hard to read!
Sterker nog, PWM van de fan hoef je in het geheel niet aan te sluiten? Je PWM't toch gewoon direct je MOSFET? Waarom het gecompliceerder maken met nog een pin/ader waar iets mis kan gaan? Ik vond dat ook al verwarrend bij het eerder geposte schema
Kaspers in "LTV: Deel hier je Jaga DBE zelfbouw ervaringen"Ik heb nog geen ervaring met speciale software voor het maken van elektrische schema's, dus vergeef mij dit bij elkaar geknutselde schema in photoshop:
:fill(white):strip_exif()/f/image/DijTPswami0K1IQU3qyzJEnd.png?f=user_large)
PWM = 0, fans staan uit
PWM = 1023, fans volle kracht
PWM = 512, fans halve kracht
En alle smaakjes daartussen natuurlijk
Waarom dan nog apart de PWM-ingang van de fans gebruiken?
Nu hoef je maar 1 GPIO aan te sturen en het scheelt je een ader naar je fans (en dus ook een ader minder die je moet splitsen om alle fans te verbinden).
Edit: toch een poging gewaagd om zelf het schema te tekenen zoals ik het in gebruik heb
Niet helemaal met precies onderdelen in het schema die ik heb (zaten niet altijd in het programma), maar in de basis:
- ESP32
- 10kOhm pull-down weerstand
- IRLZ44N MOSFET (die werkt veel betrouwbaarder bij de 3,3V stuurspanning van de ESP. De IRF520 werkt goed bij de 5V van Arduino's maar eigenlijk niet bij ESP's! Zie ook deze post.)
- Een grote 220V-12V voeding (niet dit kleine blokje in het schema)
- 12V-> 5V step-down converter om de ESP32 te voeden (niet in het schema zichtbaar)
- Fans (in het schema even getekend als motortje )
:fill(white):strip_exif()/f/image/wxnGdkjFUe6P181ZjGTIK4Bj.png?f=user_large)
Uiteraard is in de praktijk de ground van de 12V-voeding ook gewoon verbonden met de ground van de ESP en de MOSFET, maar het schema ging dan raar doen.
[ Voor 46% gewijzigd door Gizz op 19-11-2021 12:23 ]
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
Dank voor je feedback:
Ik vond dat ook al verwarrend bij het eerder geposte schema
.Ik kies ervoor dat juist wel te doen. Ik heb niet voor niets ventilatoren aangeschaft met PWM (pulsewidth modulation). Zie ook specsheet van intel. Puur met als reden om zeer fijnmazig de fans aan te kunnen sturen, en dus niet met lage voltages te gaan "klooien" om de snelheid te gaan regelen, daar zijn PWM fans niet voor bedoelt.
Zie ook de specificatie van de 4-pin connector:
:fill(white):strip_exif()/f/image/7eiLwtjM0fbIxj0G3pnVcLIw.png?f=user_large)
Vervolgens is het vrij simpel:
- De 12V op pin 2 schakel ik met een mosfet, zodat ik met een kleine schakelspanning (3.3v) middels een GPIO van de ESP32 deze grotere 12V kan schakelen om de fans volledig spanningsvrij te maken.
- 3e pin is overbodig
- 4e pin is Control, de PWM pin, en die stuur ik aan met weer een andere GPIO pin op de ESP32, middels de LEDC library, die ook in esphome zit.
Zo wil ik t ook doen; maar als ik t goed begrijp werkt het niet?:
[...]
Dank voor je feedback
[...]
Ik kies ervoor dat juist wel te doen. Ik heb niet voor niets ventilatoren aangeschaft met PWM (pulsewidth modulation). Zie ook specsheet van intel. Puur met als reden om zeer fijnmazig de fans aan te kunnen sturen, en dus niet met lage voltages te gaan "klooien" om de snelheid te gaan regelen, daar zijn PWM fans niet voor bedoelt.
Zie ook de specificatie van de 4-pin connector:
[Afbeelding]
Vervolgens is het vrij simpel:Volgens mij gewoon de meest nette manier om de fans, ongeacht de hoeveelheid die je naast elkaar zet, op snelheid te reguleren, met tevens de mogelijkheid om ze spanningsloos te maken.
- De 12V op pin 2 schakel ik met een mosfet, zodat ik met een kleine schakelspanning (3.3v) middels een GPIO van de ESP32 deze grotere 12V kan schakelen om de fans volledig spanningsvrij te maken.
- 3e pin is overbodig
- 4e pin is Control, de PWM pin, en die stuur ik aan met weer een andere GPIO pin op de ESP32, middels de LEDC library, die ook in esphome zit.
@Kaspers de werking van PWM fans en de aansluiting zijn mij bekend Heel simpel gezegd hebben Pwm-fans gewoon een mosfetje aan boord en gebeurt er precies hetzelfde als direct de voeding PWM'en met 1 grote MOSFET.
Als je jouw PWM-bordje een duty cycle van 50% stuurt, dan krijgt je fan de helft van de tijd 12V en de andere helft van de tijd geen spanning (het circuit is onderbroken). Omdat de fan maar de helft van de tijd een zetje krijgt zal hij op (ongeveer) halve snelheid draaien.
Stuur je datzelfde PWM-signaal direct naar de fan dan.. gebeurt er hetzelfde. Maar dan in de interne mosfetje. De helft van de tijd 12V, de andere helft 0V.
Er is dus geen 'geklooi' met lagere spanningen. Dat geldt voor beide situaties.
Zoals je het nu hebt aangesloten werkt het ook. Maar het is dubbelop en biedt geen duidelijk voordeel Beetje alsof je twee gaspedalen in je auto hebt: eentje met een bereik van 0-100% en eentje die blijft kleven onder de 20% zodat hij alleen van 20-100% bruikbaar is. Ik zou dan zeggen, gebruik het gaspedaal dat het normaal doet en waarbij je het hele bereik kunt gebruiken
Heel simpel gezegd hebben Pwm-fans gewoon een mosfetje aan boord en gebeurt er precies hetzelfde als direct de voeding PWM'en met 1 grote MOSFET.Er is geen enkel verschil in fijnmazigheid. De fijnmazigheid is afhankelijk van je PWM-signaal. Heeft dit een resolutie van 8 bit, dan kun je in 256 stapjes 'dimmen' (van 0 tot 255). Zelf gebruik ik 0-1023. Maar dat zit dus aan de kant van je ESP, het maakt niet uit of dat signaal naar de mosfet in de fan gaat of naar een grotere mosfet die de voeding naar alle fans regelt.
Dat is niet hoe PWM werkt.
Als je jouw PWM-bordje een duty cycle van 50% stuurt, dan krijgt je fan de helft van de tijd 12V en de andere helft van de tijd geen spanning (het circuit is onderbroken). Omdat de fan maar de helft van de tijd een zetje krijgt zal hij op (ongeveer) halve snelheid draaien.
Stuur je datzelfde PWM-signaal direct naar de fan dan.. gebeurt er hetzelfde. Maar dan in de interne mosfetje. De helft van de tijd 12V, de andere helft 0V.
Er is dus geen 'geklooi' met lagere spanningen. Dat geldt voor beide situaties.
Pwm-fans zijn hetzelfde als normale fans (spoeltje en magneetje als motor). Alleen hebben Pwm-fans dus een klein (beperkt) mosfetje ingebouwd dat je kunt gebruiken. Maar dat onderdeel maakt de fan wel duurder en qua functionaliteit is het vaak wat beperkt, zoals het niet goed kunnen uitzetten van de fan.
Zoals je het nu hebt aangesloten werkt het ook. Maar het is dubbelop en biedt geen duidelijk voordeel
Beetje alsof je twee gaspedalen in je auto hebt: eentje met een bereik van 0-100% en eentje die blijft kleven onder de 20% zodat hij alleen van 20-100% bruikbaar is. Ik zou dan zeggen, gebruik het gaspedaal dat het normaal doet en waarbij je het hele bereik kunt gebruiken
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
@Gizz Als ik het op jouw manier oplos, heb ik nog steeds hetzelfde probleem. De fans blijven zachtjes draaien. Ik ga toch maar een nieuwe mosfet bestellen. Bedankt voor de tip over 3V/5V, wellicht is dat inderdaad het probleem. Alleen wel vreemd dat het bij @Kaspers wel werkt.
Wat me ook opviel toen ik jouw schema draaiend had, (dus PWM via mosfet), is dat de fans een heel hoog irritant geluid geven bij alles lager dan de hoogste snelheid. Bij PWM rechtstreeks vanuit de ESP had ik daar geen last van.
Voor nu maar even opgelost met een hele grote "mosfet"
:strip_exif()/f/image/qpPAgeYcwD9jIlqpBFK7F4ih.jpg?f=fotoalbum_large)
Wat me ook opviel toen ik jouw schema draaiend had, (dus PWM via mosfet), is dat de fans een heel hoog irritant geluid geven bij alles lager dan de hoogste snelheid. Bij PWM rechtstreeks vanuit de ESP had ik daar geen last van.
Voor nu maar even opgelost met een hele grote "mosfet"
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/qpPAgeYcwD9jIlqpBFK7F4ih.jpg?f=user_large)
Real programmers don't comment their code... it was hard to write, it should be hard to read!
Dat ligt aan de frequentie van je PWM-signaal. Als dat in de range is die je als mens kunt horen, dan vormt het aan- en uitschakelen van de fan ook een geluid dat je kunt horen. Probeer eens een hogere frequentie en kijk of je het nog steeds hoort
Bij mij is het signaal 20kHz en ik hoor geen piep/brom. Mijn vriendin hoort ook niets en zij hoort altijd hoge piepgeluiden die mij niet opvallen
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
Dag,
Ik zal hier ook mijn DBE project plaatsen.
Ik ben sinds vorig jaar mij eigen aan het verdiepen om wat minder gas te gaan verbruiken. Toen al wat materialen aangeschaft om de cv waterzijdig in te regelen, en afgelopen week na een pauze voltooit met ketel op 60 graden.
Mijn woning: 2 kapper uit 1999/2000 met radiatoren, en een convectorput. In mijn erker waar de grootste radiator hangt heb ik een speedcomfort geplaatst.
Nu bezig met de DBE, hiervoor gebruik ik 10 Bequiet pure wing 2 van 14cm, een W1209 voor de regeling, een eenvoudige spanningsregelaar en een 12V adapter van 2A.
Alle elektronica bouw ik in een zwarte behuizing.
Wat ik tot nu toe heb gedaan, de behuizing heb ik gemaakt van rvs framepjes welke ik zwart heb gespoten, waarom rvs? Simpelweg omdat ikzelf in de foodindustrie werkzaam ben als storingsmonteur en dit voorhanden is.
:strip_exif()/f/image/IU7ysIWAT7zqErOOGY5n9TS3.jpg?f=fotoalbum_large)
Hierop heb ik de ventilators bevestigd met trillingsdempers.

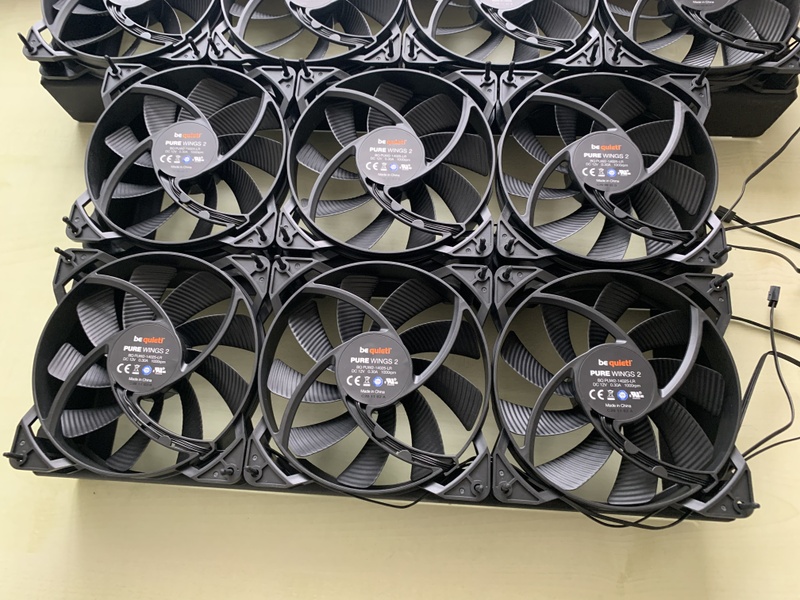

Het zijn 3 frames omdat er in de convector scheidingsplaten zitten.
:strip_exif()/f/image/6FLAuAUNMCIyUMTMEuA3lB2z.jpg?f=fotoalbum_large)
:strip_exif()/f/image/ySzbbOttSQRAak6rO8oYGIxG.jpg?f=fotoalbum_large)
Deze week ga ik verder met de kabelboom en aansluiten van de elektronica.
Ik zal hier ook mijn DBE project plaatsen.
Ik ben sinds vorig jaar mij eigen aan het verdiepen om wat minder gas te gaan verbruiken. Toen al wat materialen aangeschaft om de cv waterzijdig in te regelen, en afgelopen week na een pauze voltooit met ketel op 60 graden.
Mijn woning: 2 kapper uit 1999/2000 met radiatoren, en een convectorput. In mijn erker waar de grootste radiator hangt heb ik een speedcomfort geplaatst.
Nu bezig met de DBE, hiervoor gebruik ik 10 Bequiet pure wing 2 van 14cm, een W1209 voor de regeling, een eenvoudige spanningsregelaar en een 12V adapter van 2A.
Alle elektronica bouw ik in een zwarte behuizing.
Wat ik tot nu toe heb gedaan, de behuizing heb ik gemaakt van rvs framepjes welke ik zwart heb gespoten, waarom rvs? Simpelweg omdat ikzelf in de foodindustrie werkzaam ben als storingsmonteur en dit voorhanden is.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/IU7ysIWAT7zqErOOGY5n9TS3.jpg?f=user_large)
Hierop heb ik de ventilators bevestigd met trillingsdempers.
Het zijn 3 frames omdat er in de convector scheidingsplaten zitten.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/6FLAuAUNMCIyUMTMEuA3lB2z.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ySzbbOttSQRAak6rO8oYGIxG.jpg?f=user_large)
Deze week ga ik verder met de kabelboom en aansluiten van de elektronica.
:strip_icc():strip_exif()/u/109013/crop5ebb9b611401c_cropped.jpeg?f=community)
@vwlunatic Ziet er goed uit! Zou je, als je daar de tijd voor hebt, willen documenteren hoe je dat doet met die connectortjes?
Ik lees inmiddels een paar weken mee in dit topic en wil ook iets gaan bouwen. Maar ben zelf (nog) niet zo handig met dit soort electronica. Solderen kan ik enigszins maar een setup op basis van connectors lijkt me het meest foolproof en gemakkelijkst te vervangen mocht er een fan kapot gaan.
Ik lees inmiddels een paar weken mee in dit topic en wil ook iets gaan bouwen. Maar ben zelf (nog
) niet zo handig met dit soort electronica. Solderen kan ik enigszins maar een setup op basis van connectors lijkt me het meest foolproof en gemakkelijkst te vervangen mocht er een fan kapot gaan.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/orxi3LNHNDowRRaIYaKZytdv.jpg?f=user_large)

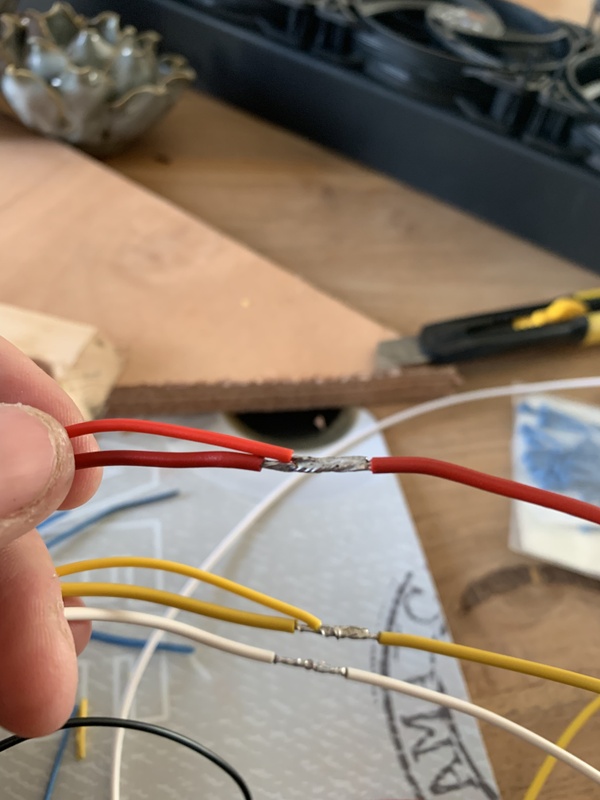

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/aDO4DTJbQvNrhK6lmedmfXie.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WlqsOpwHUsUZvRQ1jcSuQgnG.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jYWr9Iqz4ag1GUS0zIOTsDtl.jpg?f=user_large)
:strip_icc():strip_exif()/u/45575/crop5eabccf00c955_cropped.jpeg?f=community)
![[Afbeelding]](https://tweakers.net/i/1rvFLzL40VsHoFqe9O8QEjcceNg=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/hmtnXviNUUG5fW3sLNS5OGnI.jpg?f=user_large){kind=link}
