Het Krat- en Kistradio Topic [Deel 16]

[alexandersamson]

wesleytjuh schreef op zaterdag 28 januari 2012 @ 10:40:
[...]


Ik denk dat je met een kleinere accu ook wel af kan. Neem de TA2024 als voorbeeld:
Deze kan 2x15W RMS leveren, rendement zo'n 80%.
Dit betekent dus 30W/0.8 = 37.5W. De TA2024 wordt vaak gebruikt in combinatie met een 7Ah gelaccu. 37.5W/12V = 3.125A. 7Ah/3.125A = 2.24 uur.
Dat is de theoretische berekening...
In praktijk wordt er gemakkelijk 10-15 uur gehaald, afhankelijk van het volume. Zelfs met continu max volume zal de speelduur nog factors hoger liggen dan 2.24 uur.

Bij dit soort kwestie geldt er eigenlijk alleen maar, meten is weten. Het zou zomaar kunnen dat je aan 30Ah al genoeg hebt voor 7 uur speelt tijd. Dit is van zoveel factoren afhankelijk dat je het echt niet kan uitrekenen.


Mierenneukermodus:
Verder nog een kleine opmerking, hoewel de berekening allemaal wel klopt , let wel een beetje op je eenheden:

840W --> 840Wh, 70A --> 70Ah etc, je gehele tijdseenheid mist.
Maakt het ook gelijk wat duidelijker, het eenheden systeem is af en toe al zo onduidelijk

Ik ben op m'n telefoon bezig. probeerde even snel te antwoorden zal eenheden thuis in mn post even corrigeren. Uiteraard is het werkelijke verbruik anders. het hangt ook nog af van het rendement van die versterker. Die is waarschijnlijk niet zo zuinig en zal rond de 50-60% liggen als het een AB type is
Verbruik zou dan nog wel eens akelig dicht in de buurt kunnen komen, dat je bij max volume een 70Ah accu van 12V in 7 uur helemaal leegtrekt

Ik heb die spullen van conrad trouwens binnen en ingebouwd. Ik zal de foto's later dr weer even opzetten.

[ Voor 3% gewijzigd door alexandersamson op 28-01-2012 11:02 ]

[wesleytjuh]

alexandersamson schreef op zaterdag 28 januari 2012 @ 10:51:
[...]


Ik ben op m'n telefoon bezig. probeerde even snel te antwoorden zal eenheden thuis in mn post even corrigeren. Uiteraard is het werkelijke verbruik anders. het hangt ook nog af van het rendement van die versterker. Die is waarschijnlijk niet zo zuinig en zal rond de 50-60% liggen als het een AB type is
Verbruik zou dan nog wel eens akelig dicht in de buurt kunnen komen, dat je bij max volume een 70Ah accu van 12V in 7 uur helemaal leegtrekt

Ik heb die spullen van conrad trouwens binnen en ingebouwd. Ik zal de foto's later dr weer even opzetten.

No problem .

Zeg inderdaad niet dat het niet zo is, je zit wel met het rendement van zo'n versterker inderdaad. Maar het punt is, dit soort dingen kan je niet uitrekenen zonder al deze gegevens, blijft een grove gok. Ik denk dat Atlete maar op een manier erachter kan komen wat voor accu er nodig is, en dat is door te gaan meten.

[espro]

Verwijderd schreef op vrijdag 27 januari 2012 @ 20:29:
zo als beloofd hier zijn de foto's

http://tinypic.com/r/2agmaok/5
http://tinypic.com/r/sxhwr4/5
http://tinypic.com/r/1z1u1xt/5
http://tinypic.com/r/ekewea/5

mijn kistje = 50/20/20 cm van multieplex.
heeft er nog iemand een leuk idee om er nog bij te doen. laat het maar horen.

Ik geloof niet dat je die BR-pijp echt berekend hebt? Hij zit niet echt op een logische plek. Met deze speakers zul je ze ook waarschijnlijk niet nodig hebben. Met een gesloten systeem heb je waarschijnlijk nog een betere frequency respons curve dan je nu zal hebben.

Verder wel mooi afgewerkt kistje!

[jaccodagansta]

Hallo,

Ik heb nu een paar maanden dit forum gevolgd en ben nu met mijn eigen kratradio begonnen. Er zit een Ta2024 en de Boschmann G-6532s (16,5CM) speakers in met de standaard 7.2Ah gelaccu. Veder ga ik er ook led lichtjes in doen die reageren op de muziek, dit doe ik met 2 tip31 voor stereo effect.
Ik wil ook dat de kratradio gebruikt kan worden als er een stopcontact in de buurt is d.m.v een adapter en een inbouwbus. De adapter en inbouwbus had ik nog thuis liggen, aan de inbouwbus zitten 3 uitgangen maar welke is nu de + en de -?. Ergens in dit topic had iemand het zelfde probleem, dit had hij opgelost door iets met een multimeter te doen. Ik heb wat geprobeerd met de multimeter en weet nu welke 2 de + of - kan zijn, de andere is de aarde. Maar nu is mijn vraag hoe weet ik nu welke uitgang de + en de - is?

Ik wil kunnen schakelen tussen de accu en de adapter, hiervoor het ik het volgende schema gemaakt:

Ik heb dus een SPDT enkelpolige wisselschakelaar gekocht van kistradio.nl, maar hoe moet ik deze aansluiten? Wat is de uitgang en wat de ingang?


Alvast bedankt

[Verwijderd]

Verwijderd schreef op vrijdag 27 januari 2012 @ 22:20:
[...]


Complimenten, ziet er strak uit hoe staat het met het geluid en waar zij al die schakelaars voor?

het geluid is zeer goed als ik aan het varen ben komt het geluid ruim boven het geluid van mijn motor uit.
en de schakelaars zijn voor de ta2024 en de mp3 decoder en een voor een klein 12 volt ventilatortje om de 2024 te koelen. op dat drukknopje komt een voltmeter een keer.

[Verwijderd]

espro schreef op zaterdag 28 januari 2012 @ 14:38:
[...]


Ik geloof niet dat je die BR-pijp echt berekend hebt? Hij zit niet echt op een logische plek. Met deze speakers zul je ze ook waarschijnlijk niet nodig hebben. Met een gesloten systeem heb je waarschijnlijk nog een betere frequency respons curve dan je nu zal hebben.

Verder wel mooi afgewerkt kistje!

ik heb die br-pijp er in zitten zodat er lucht in kan dat ie zomers niet te warm wordt

[alexandersamson]

Gister eindelijk mijn voeding enzo binnengehad van Conrad:


De spullen


Even droog in het krat gelegd; het past
Van links naar rechts, beginnend bij het gele ding:
-12V 7.5 A voeding DIN-rails
-Grotere grijze DIN-railsdoos 'Stekker-in-laden-stekker-uit-accu' schakeling. (zie ook: deze schakeling)
-Kleine verdeeldoos voor netspanning (230V)
-Zwarte adapter: Acculader voor loodaccu's.

(Het blauwe ronde ding onderaan is een 22.000 uF Elco.)


Alles nu aangesloten


Van de stekkerlader voor de loodaccu heb ik het een en ander moeten aanpassen. Zo heb ik de netstekker er af gesloopt en de draden verlengd en laten lopen naar de 230V verdeelkap. Ook heb ik er een DIN-rail-clip op gezet, zodat de adapter netjes naast de rest op de rails kan. Het gat wat is overgebleven van de stekker moet ik nog even dichtplakken met stukje plastic.


Nog een keer vanaf de bovenkant.


De hele schakeling vanaf de zijkant.

Dit was hem

[Nitrous]

Hoi,

Ik lees allerlei dingen over de Li-ion accu's van ebay. 6800 mAh zou te weinig zijn om met een TA2024 op hoog volume te spelen. Nou zag ik deze op eBay. 9800 mAh. Is dit wel toereikend of loop ik hiermee ook tegen problemen aan?

[ Voor 13% gewijzigd door Nitrous op 29-01-2012 12:56 . Reden: nu met goede link ]

[Verwijderd]

Nitrous schreef op zondag 29 januari 2012 @ 12:52:
Hoi,

Ik lees allerlei dingen over de Li-ion accu's van ebay. 6800 mAh zou te weinig zijn om met een TA2024 op hoog volume te spelen. Nou zag ik deze op eBay. 9800 mAh. Is dit wel toereikend of loop ik hiermee ook tegen problemen aan?

Het probleem is niet de capaciteit maar het feit dat ze maar 1.5A kunnen leveren inplaats van de maximum 2A die een TA2024 zou vragen.
In principe zou dat niet zoveel problemen mogen opleveren, zeker met een elco ertussen die de pieken kan opvangen moet het wel lukken lijkt mij.


Ikzelf zit met een paar nieuwe vragen, gezien ik nu ipv twee driewegspeakers, één driewegspeaker (Pioneer TSG1713I) en één subwoofer (nog aan te schaffen) wil gebruiken. De vraag is vnl wat ik juist ga gebruiken:

A) 1 TA2024, 1 battery pack: stereo- naar monoconverter zoals hier beschreven. (Dan moet ik enkel nog 10k weerstanden bijkopen, ik heb er enkel van 4700)
Kan iemand even bevestigen of dit een correcte en goede oplossing is (de converter)? Is er geluidsverlies? Kwaliteitsverlies? Andere nadelen?
Op de ene uitgang een Pioneer, op de andere de subwoofer.


B­) 2x TA2024 (ik heb er al twee), twee battery packs (heb ik er ook twee van): op de ene een Pioneer met links&rechts gebrugd (geeft geen extra spanning maar combineert dan wel het stereosignaal naar mono), op de andere een dual voice coil subwoofer. Een batterij per versterker.
Het nadeel hier is dat de ene batterij waarschijnlijk een stuk sneller leeg zal zijn dan de andere, gezien de ene versterker max 30W zal trekken en de andere max 15W

C)Zelfde als B, maar dan een nieuw aangeschafte dual-voice coil speaker (voor high en mid) op de ene TA2024 ipv de Pioneer.


Alle tips & suggesties zijn welkom, ook als ik ergens fout redeneer ofzo. Sowieso komt er een scheidingsfilter in ook. Ohja, ik ben ook het kijken naar digitale volumeregeling aangezien mijn analoge potmeter geen mooi verloop in geluidsniveau heeft (hij is nochtans logaritmisch). Er is wel wat te vinden online, maar als iemand ervaring heeft met één hoor ik het graag.

Thx

[ Voor 3% gewijzigd door Verwijderd op 30-01-2012 00:24 ]

[Carneoleon]

Ik heb net de Li-Ion accu van ebay getest (6800mAh) en ik kan er 3A uit trekken voordat hij zichzelf uitschakelt. Ik heb tevens de capaciteit getest en kom uit op ongeveer 2500mAh. Ik zal dit later beter testen.

[Nitrous]

Verwijderd schreef op zondag 29 januari 2012 @ 23:46:
[...]

Het probleem is niet de capaciteit maar het feit dat ze maar 1.5A kunnen leveren inplaats van de maximum 2A die een TA2024 zou vragen.
In principe zou dat niet zoveel problemen mogen opleveren, zeker met een elco ertussen die de pieken kan opvangen moet het wel lukken lijkt mij.

Carneoleon schreef op maandag 30 januari 2012 @ 13:23:
Ik heb net de Li-Ion accu van ebay getest (6800mAh) en ik kan er 3A uit trekken voordat hij zichzelf uitschakelt. Ik heb tevens de capaciteit getest en kom uit op ongeveer 2500mAh. Ik zal dit later beter testen.

Bedankt voor de info. Denk dat ik dan toch maar voor een degelijke gelaccu kies.

Even wat anders: ik wil mijn krat graag luchtdicht maken voor een mooier geluidje. Maar: het is wel handig als ik 'm af en toe kan openen, hoe lossen jullie dit op? En MDF, 12, 15, 18mm? Wat is handig?

[ Voor 1% gewijzigd door Nitrous op 30-01-2012 15:22 . Reden: mdf ]

[Scyth]

Nitrous schreef op maandag 30 januari 2012 @ 15:20:
Even wat anders: ik wil mijn krat graag luchtdicht maken voor een mooier geluidje. Maar: het is wel handig als ik 'm af en toe kan openen, hoe lossen jullie dit op? En MDF, 12, 15, 18mm? Wat is handig?

Foamband ala tochtstrip. Verkrijgbaar bij elke bouwmarkt.

[Nitrous]

Scyth schreef op maandag 30 januari 2012 @ 15:42:
[...]

Foamband ala tochtstrip. Verkrijgbaar bij elke bouwmarkt.

Ah ok danku

En de dikte van het MDF/multiplex? Zwaarder klinkt beter denk ik, maar het ding moet wel portable blijven. Is 12mm genoeg?

[wesleytjuh]

Carneoleon schreef op maandag 30 januari 2012 @ 13:23:
Ik heb net de Li-Ion accu van ebay getest (6800mAh) en ik kan er 3A uit trekken voordat hij zichzelf uitschakelt. Ik heb tevens de capaciteit getest en kom uit op ongeveer 2500mAh. Ik zal dit later beter testen.

Hoe heb je beide testen uitgevoerd? Ben hier wel benieuwd naar . Moet zelf binnenkort ook eens zo'n pack laten komen om dit te testen.

[niveknivek]

Nitrous schreef op maandag 30 januari 2012 @ 16:17:
[...]


Ah ok danku

En de dikte van het MDF/multiplex? Zwaarder klinkt beter denk ik, maar het ding moet wel portable blijven. Is 12mm genoeg?

Soort hout lijkt mij het verstandigst het multiplex te gebruiken, aangezien het redelijk te bewerken is en niet zo last heeft van vochtigheid.
Bij plaatsen waar je lege ruimte hebt kan je het hout van binnen inhollen voor gewichtsbesparing en dan is het in ieder geval goed om 9 mm te gebruiken.

bron: http://forums.bit-tech.net/showthread.php?t=184761

Ik ben van plan zo iets dergelijks te maken en er is veel nuttige informatie in te vinden.

(tekst zitten waarschijnlijk een hoop fouten maar voor de snelle respond alvast info)

Succes nog.

[Carneoleon]

wesleytjuh schreef op maandag 30 januari 2012 @ 19:04:
[...]


Hoe heb je beide testen uitgevoerd? Ben hier wel benieuwd naar . Moet zelf binnenkort ook eens zo'n pack laten komen om dit te testen.

Capaciteit test: goed gekoelde 7805 met aan de uitgang een 10 ohms 5W weerstand, de stroom is dan constant 0,5 A. Vervolgens heb ik om de zoveel tijd het voltage gemeten. Mijn laatste meetpunten zijn alleen een beetje gefaald.. Dus daarom ongeveer. De stroom heb ik gemeten met een grote regelbare weerstand. Langzaam omhoog brengen, bij 3A stop hij en moet hij uitgeschakeld en ingeschakeld worden. Ik heb 2,5 A getrokken voor 10 minuten zonder problemen. Accu werd wel een heel klein beetje warm. Kabeltje ook een beetje.

[ Voor 17% gewijzigd door Carneoleon op 31-01-2012 09:43 ]

[Nitrous]

niveknivek schreef op maandag 30 januari 2012 @ 23:19:
[...]


Soort hout lijkt mij het verstandigst het multiplex te gebruiken, aangezien het redelijk te bewerken is en niet zo last heeft van vochtigheid.
Bij plaatsen waar je lege ruimte hebt kan je het hout van binnen inhollen voor gewichtsbesparing en dan is het in ieder geval goed om 9 mm te gebruiken.

bron: http://forums.bit-tech.net/showthread.php?t=184761

Ik ben van plan zo iets dergelijks te maken en er is veel nuttige informatie in te vinden.

(tekst zitten waarschijnlijk een hoop fouten maar voor de snelle respond alvast info)

Succes nog.

Ok, bedankt voor de info en de leuke link

Heb m'n speakers binnen. Nog ff sketchuppen en dan ga ik vanavond even naar de Karwei voor wat multiplex.

[Verwijderd]

ik las op het forum dat je de rem moet aansluiten maar ik weet niet welke de rem is. Nog een vraag kan ik gewoon de plus en de min doorknippen en die op mijn accu aansluiten?

http://i40.tinypic.com/15d3ozq.jpg
http://i41.tinypic.com/30b1dgy.jpg

[wesleytjuh]

Verwijderd schreef op dinsdag 31 januari 2012 @ 18:41:
ik las op het forum dat je de rem moet aansluiten maar ik weet niet welke de rem is. Nog een vraag kan ik gewoon de plus en de min doorknippen en die op mijn accu aansluiten?

http://i40.tinypic.com/15d3ozq.jpg
http://i41.tinypic.com/30b1dgy.jpg

Rem staat voor Remote, en deze heb je wel op je radio . De plus en de min mag je gewoon doorknippen ja, wel goed isoleren daarna.

[Nitrous]

M'n sketchup skills zijn nog niet echt heel goed, maar ik heb 't geprobeerd. Eerste schetsjes:




Je ziet dus twee compartimenten, eentje puur voor de speakers als klankkast en de elektronica onderin.

De bedoeling is dat er aan de voorkant een soort van membraam komt van metaal (niet op de tekening), in matzwart. De buitenkant van de behuizing moet ik nog over nadenken. Wel komt er bovenop zo'n groot flightcase handvat en aan de hoeken iets van bescherming.

Bedieningspaneeltje wordt dit (op de achterkant) met een volt meter, schakelaars en leds er in.

[Carneoleon]

Ik zoek een bijv. 3 meter lange audiokabel met 3.5mm jackplug op rol in stofzuiger stijl. (afrollen door trekken, oprollen met een druk op de knop). Heeft iemand dat ooit te koop gezien??? Lijkt me echt ideaal in een kistradio...

[coinman63]

Voor diegenen die nog op zoek zijn naar een fraaie manier om lichteffecten in hun kistje te bouwen hier een tip van de Kickstarter site: De USB Plasmatrim

[nelsch]

coinman63 schreef op donderdag 02 februari 2012 @ 14:36:
Voor diegenen die nog op zoek zijn naar een fraaie manier om lichteffecten in hun kistje te bouwen hier een tip van de Kickstarter site: De USB Plasmatrim

als ik hun site goed begrijp moeten zij eerst hun quota halen voordat ze dit überhaupt gaan uitleveren? dat ruikt stiekem wel naar oplichterij...

en 40 dollar is nogal wat voor een RGB stripje met controllertje vind je niet...er zijn veul goedkopere alternatieven te vinden, oa op circuitsonline, of 1 van mijn favos: http://www.waitingforfrid....php/USB_RGB_LED_VU_Meter

[ Voor 17% gewijzigd door nelsch op 02-02-2012 21:08 ]

[wesleytjuh]

nelsch schreef op donderdag 02 februari 2012 @ 21:06:
[...]


als ik hun site goed begrijp moeten zij eerst hun quota halen voordat ze dit überhaupt gaan uitleveren? dat ruikt stiekem wel naar oplichterij...

en 40 dollar is nogal wat voor een RGB stripje met controllertje vind je niet...er zijn veul goedkopere alternatieven te vinden, oa op circuitsonline, of 1 van mijn favos: http://www.waitingforfrid....php/USB_RGB_LED_VU_Meter

Het doel van die site is juist beginnende ondernemers te helpen, te "kickstarten". Het is voor iemand met een goed idee lastig om zonder financiering een product te maken, denk aan de nodige startkosten voor bijvoorbeeld spuitgieten. Wanneer iemand zijn product op deze site kan verkopen met een goed praatje en mensen trekt die daarin willen financieren, kan op deze manier het product toch tot stand komen. Best een goed initiatief toch? Zijn vele projecten van start gegaan op deze manier, beslist geen oplichterij.

Dit projectje ziet er wel leuk uit, maar verder niet erg uniek inderdaad. Wel leuk dat ie op USB werkt .

Edit:

Preview

[ Voor 9% gewijzigd door wesleytjuh op 03-02-2012 13:35 ]

[nelsch]

wesleytjuh

in je profiel staat dat je HBO mechatronica doet, HEUL toevallig niet op avans en heul toevallig niet de wesley uit J-MOC-A?

gr niels

[wesleytjuh]

nelsch schreef op vrijdag 03 februari 2012 @ 15:38:
wesleytjuh

in je profiel staat dat je HBO mechatronica doet, HEUL toevallig niet op avans en heul toevallig niet de wesley uit J-MOC-A?

gr niels

offtopic:
Heul toevallig wel , welke niels hebben we het over?

[ Voor 5% gewijzigd door wesleytjuh op 03-02-2012 15:47 ]

[nelsch]

wesleytjuh schreef op vrijdag 03 februari 2012 @ 15:46:
[...]

offtopic:
Heul toevallig wel

offtopic:
tot maandag in de les dan;)

[Amrod]

wesleytjuh schreef op donderdag 02 februari 2012 @ 22:19:
[...]

Edit:

Preview
[afbeelding]
[afbeelding]

Dat ziet er heul goed uit! Ik ben met smart aan het wachten tot ik mijn kist kan upgraden. Heb er vorige winter/lente één gebouwd, maar uiteindelijk het bedieningspaneel nog niet helemaal afgemaakt.





Het bedieningspaneel zit boven op. Moet nog even kijken of ik daar een foto van heb


*edit, ik bedenk me net nog een nieuwe functie voor een uitbreiding op de accusafe 4.0, een input selector

[ Voor 5% gewijzigd door Amrod op 04-02-2012 13:29 ]

[wesleytjuh]

Amrod schreef op zaterdag 04 februari 2012 @ 13:27:
[...]


Dat ziet er heul goed uit! Ik ben met smart aan het wachten tot ik mijn kist kan upgraden. Heb er vorige winter/lente één gebouwd, maar uiteindelijk het bedieningspaneel nog niet helemaal afgemaakt.

[afbeelding]

[afbeelding]

Het bedieningspaneel zit boven op. Moet nog even kijken of ik daar een foto van heb


*edit, ik bedenk me net nog een nieuwe functie voor een uitbreiding op de accusafe 4.0, een input selector

Bedankt! Komt op de lijst met mogelijke uitbreidingsmodules .

[boppos]

Carneoleon schreef op maandag 30 januari 2012 @ 13:23:
Ik heb net de Li-Ion accu van ebay getest (6800mAh) en ik kan er 3A uit trekken voordat hij zichzelf uitschakelt. Ik heb tevens de capaciteit getest en kom uit op ongeveer 2500mAh. Ik zal dit later beter testen.

Ik heb 3 verschillende li-ions en verschillende lood-gel accu's, maar op hoog volume gaan de li-ions op een 2024 toch een beetje vervormen... De lood gel accu's doen dit niet... En ja ik heb er een elco tussen zitten...

Evengoed zijn ze best bruikbaar hoor, maar als de li-ion half leeg is en je gaat "house"muziek draaien op standje max. dan slaat de li-ion in de beveiliging.

[Verwijderd]

Verwijderd schreef op zondag 29 januari 2012 @ 23:46:
Ikzelf zit met een paar nieuwe vragen, gezien ik nu ipv twee driewegspeakers, één driewegspeaker (Pioneer TSG1713I) en één subwoofer (nog aan te schaffen) wil gebruiken. De vraag is vnl wat ik juist ga gebruiken:

A) 1 TA2024, 1 battery pack: stereo- naar monoconverter zoals hier beschreven. (Dan moet ik enkel nog 10k weerstanden bijkopen, ik heb er enkel van 4700)
Kan iemand even bevestigen of dit een correcte en goede oplossing is (de converter)? Is er geluidsverlies? Kwaliteitsverlies? Andere nadelen?
Op de ene uitgang een Pioneer, op de andere de subwoofer.


B­) 2x TA2024 (ik heb er al twee), twee battery packs (heb ik er ook twee van): op de ene een Pioneer met links&rechts gebrugd (geeft geen extra spanning maar combineert dan wel het stereosignaal naar mono), op de andere een dual voice coil subwoofer. Een batterij per versterker.
Het nadeel hier is dat de ene batterij waarschijnlijk een stuk sneller leeg zal zijn dan de andere, gezien de ene versterker max 30W zal trekken en de andere max 15W

C)Zelfde als B, maar dan een nieuw aangeschafte dual-voice coil speaker (voor high en mid) op de ene TA2024 ipv de Pioneer.


Alle tips & suggesties zijn welkom, ook als ik ergens fout redeneer ofzo. Sowieso komt er een scheidingsfilter in ook. Ohja, ik ben ook het kijken naar digitale volumeregeling aangezien mijn analoge potmeter geen mooi verloop in geluidsniveau heeft (hij is nochtans logaritmisch). Er is wel wat te vinden online, maar als iemand ervaring heeft met één hoor ik het graag.

Thx

bump Voornamelijk over die stereo-naar-mono converter wil ik graag iemand met verstand van zaken horen.

En wesley, zal het mogelijk zijn meer dan 1 batterij aan te sluiten op de nieuwe AccuSafe? Daar zou ik pas echt heel geinteresseerd in zijn

[wesleytjuh]

• Opstelling B zal niet gaan werken, de TA2024 is niet brugbaar. Dit komt omdat deze intern al gebrugd is.
• Opstelilng A kan prima werken inderdaad. 4700 Ohm voldoet waarschijnlijk ook wel. Ik verwacht niet dat je veel verlies hebt door deze opstelling, maar hier zal je nog even meer onderzoek naar moeten doen.
• Opstelling C lijkt mij de beste oplossing, al is dit wel de duurste oplossing.

Overigens heb ik die stereo-mono converter al eens gebouwd, en merkte ik hierbij geen verschil met de normale opstelling, buiten dat het mono was dan natuurlijk .

Vreemd dat je potmeter geen mooi verloop heeft, dit zou toch aardig linear moeten zijn met een logaritmische potmeter.

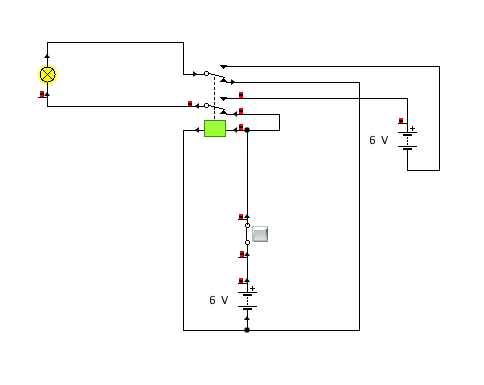

Hoe bedoel je 2 accu's aansluiten? In principe valt de voedingsaansluiting als accu te gebruiken, maar dit is vast niet wat je wilt . Ik neem aan dat je echt 2 batterijen wilt monitoren? Dat zal niet gaan, enigste mogelijk is dat een voedingsaansluiting als accu te gebruiken en de software aan te passen.

Wel kan ik verklappen dat er ook Li-ion modules komen welke erop te klikken zijn .

[ Voor 23% gewijzigd door wesleytjuh op 04-02-2012 19:58 ]

[speedfan]

Hallo

Hoeveel ampère is 2x 100 Watt RMS op 2 ohm op 13.8 volt?
Mensen zeggen dat je 2x 100 Watt RMS moet delen door 13.8 volt is 14.5 ampère
maar dit verschilt toch per ohm? met 2 ohm bouw je toch veel sneller watts dan op 4 ohm?

Of zeg ik nu wat raars

[Verwijderd]

Ik dacht dat "niet brugbaar" betekende dat er geen geluidswinst gehaald werd (dus nog altijd 15W ipv 30W) maar dat het wel links en rechts combineerde tot een monosignaal? Misschien begreep ik het verkeerd, wat gebeurt er dan als je die toch probeert te bruggen?
OK, ik ga het proberen met die 4k7 weerstanden en testen wat het geeft, ik wou vooral zeker zijn dat ik niks schadelijk deed. Waarschijnlijk doe ik op termijn toch optie C (hobby's kosten geld he )

Nee, ik bedoelde meerdere accu-aansluitingen, zodat de accusafe automatisch overschakelt bvb op accu 2 als accu 1 leeg is, en voor de rest dezelfde functionaliteit behoudt. Vnl omdat ik geen loodaccu wil gebruiken ivm het gewicht, dit zou dan een mooie oplossing kunnen zijn om meerdere li-ions aan te sluiten zonder ze in parallel te hoeven zetten (wat dus vrij gevaarlijk is naar ik begrepen heb)

Bedankt voor het antwoord

Edit:

Wel kan ik verklappen dat er ook Li-ion modules komen welke erop te klikken zijn

Now we're talking! Ik wacht vol ongeduld

[ Voor 7% gewijzigd door Verwijderd op 04-02-2012 20:04 ]

[Verwijderd]

speedfan schreef op zaterdag 04 februari 2012 @ 19:59:
Hallo

Hoeveel ampère is 2x 100 Watt RMS op 2 ohm op 13.8 volt?
Mensen zeggen dat je 2x 100 Watt RMS moet delen door 13.8 volt is 14.5 ampère
maar dit verschilt toch per ohm? met 2 ohm bouw je toch veel sneller watts dan op 4 ohm?

Of zeg ik nu wat raars

Als je amp 100watt haalt op 2ohm betekent dat dat hij op 4ohm minder watt zal verbruiken (bvb 70watt ofzo), op 8ohm nog minder enz.
2x100watt op 13.8V is dus inderdaad 14.5A (2x 7.25A)

[speedfan]

Verwijderd schreef op zaterdag 04 februari 2012 @ 20:02:
[...]

Als je amp 100watt haalt op 2ohm betekent dat dat hij op 4ohm minder watt zal verbruiken (bvb 70watt ofzo), op 8ohm nog minder enz.
2x100watt op 13.8V is dus inderdaad 14.5A (2x 7.25A)

Het is me wel wat duidelijker maar niet helemaal
de versterker is 2x 150 watt rms op 4 ohm, maar de speakers zijn 100 watt RMS op 2 ohm. hoeveel ampere is dat dan als ik dus 2x100 watt rms heb op 2 ohm? Veel lager toch dan 14.5 ampere?

[Verwijderd]

Allereerst zul je moeten kijken of de versterker uberhaupt wel 2ohm aankan. ALS hij het aankan zal hij dan max 2x100W naar de speakers kunnen sturen zonder ze op te blazen. Het wattage is dan nog steeds 200W, dus op 13.8V nog altijd 14.5A (dit is wel een maximum uiteraard)
Wattage is altijd spanning (V) x stroom (A), gewoon een berekening om het verbruik te meten. Hogere weerstand (Ohm) zorgt dat er minder stroom doorkan, dus lager wattage.

Of zo heb ik het toch begrepen.

[wesleytjuh]

Verwijderd schreef op zaterdag 04 februari 2012 @ 20:00:
Ik dacht dat "niet brugbaar" betekende dat er geen geluidswinst gehaald werd (dus nog altijd 15W ipv 30W) maar dat het wel links en rechts combineerde tot een monosignaal? Misschien begreep ik het verkeerd, wat gebeurt er dan als je die toch probeert te bruggen?
OK, ik ga het proberen met die 4k7 weerstanden en testen wat het geeft, ik wou vooral zeker zijn dat ik niks schadelijk deed. Waarschijnlijk doe ik op termijn toch optie C (hobby's kosten geld he )

Nee, ik bedoelde meerdere accu-aansluitingen, zodat de accusafe automatisch overschakelt bvb op accu 2 als accu 1 leeg is, en voor de rest dezelfde functionaliteit behoudt. Vnl omdat ik geen loodaccu wil gebruiken ivm het gewicht, dit zou dan een mooie oplossing kunnen zijn om meerdere li-ions aan te sluiten zonder ze in parallel te hoeven zetten (wat dus vrij gevaarlijk is naar ik begrepen heb)

Bedankt voor het antwoord

Edit:

[...]

Now we're talking! Ik wacht vol ongeduld

Ik dacht dat het bij een TA2024 einde verhaal betekende, staat ergens in een van de vorige delen. Zou het zo snel niet meer weten, sorry .

Zolang er een fatsoenlijk BMS(Battery Management System) aanwezig is is dit geen probleem, een li-ion is dan ook niet gevaarlijk. De Ebay li-ion's kunnen in principe ook prima parallel, zolang de lading maar gelijk is. Maar 1 van de 2 packs zal eerder slijten, waardoor de ene meer stroom moet gaan leveren dan de andere. Wanneer dat ook nog eens het BMS van 1 van de packs faalt(aannemelijk bij de li-ions van ebay) kunnen er te grote stromen getrokken worden dan wenselijk, waardoor de li-ion weer warm wordt, etcetera etcetera.

Verwijderd schreef op zaterdag 04 februari 2012 @ 20:32:
Allereerst zul je moeten kijken of de versterker uberhaupt wel 2ohm aankan. ALS hij het aankan zal hij dan max 2x100W naar de speakers kunnen sturen zonder ze op te blazen. Het wattage is dan nog steeds 200W, dus op 13.8V nog altijd 14.5A (dit is wel een maximum uiteraard)
Wattage is altijd spanning (V) x stroom (A), gewoon een berekening om het verbruik te meten. Hogere weerstand (Ohm) zorgt dat er minder stroom doorkan, dus lager wattage.

Of zo heb ik het toch begrepen.

Berekening is in ieder geval correct, even het rendement van de versterker erbuiten gelaten. Wel is "wattage" een beetje loze term, je bedoelt vermogen .

Maar zoals ik al erg vaak in dit topic gezegd heb, je kunt het verbuik van een versterker bijna niet uitrekenen. Teveel factoren spelen hierbij mee.

Is je versterker wel echt 2x100W RMS? Is het piek vermogen? Is het een uit de lucht gegrepen waarde?
Wat is het volume waarmee je speelt?
Wat is het rendement van je versterker?
Wat voor muziek luister je ?

En dan nog, mocht je dat allemaal weten, zit je nog eens met het probleem dat de bron muziek is. Het vermogen zal constant met de muziek mee veranderen, dit valt niet te berekenen*.

In dit geval: meten is weten.

*Er valt vast wel iets te doen met het analyseren van de geluidsbron om hierna het vermogen van de versterker hierbij uit te rekenen, maar dan ga je het doel een beetje voorbij denk ik zo.

[ Voor 13% gewijzigd door wesleytjuh op 04-02-2012 21:01 ]

[Verwijderd]

Hallo.

ik ben met een vriend bezig aan een tweede kistradio.
maar heb 2 vragen.

1: ik heb een Li-ion accu gekocht (http://doehetzelfaudio.nl...68ah-exclusief-lader.html)
en we kunnen de versterker laten spelen terwijl we de batterij opladen,
maar toen we mijn ipod aansoolten deed hij opeens raar.
weet iemand of dit mag met dit soort batterijen?
(voor de veiligheid hebben we nu maar een relais tussen geschakeld)

2: we hebben 2 switchen gekocht met 2v leds erin, nu zit er op de versterker
(http://doehetzelfaudio.nl...tt-4ohm-210watt-8ohm.html)
geen led of led aansluiting, we vroegen ons af of we geen weerstand aan een spanningsdeler konden hangen parrallel over de versterkerspanning, weet iemand welke weerstands waarde ik moet gebruiken,
en of dit veel van mijn batterij vraagt?

Het schema:

[Verwijderd]

Verwijderd schreef op zaterdag 04 februari 2012 @ 22:11:
1: ik heb een Li-ion accu gekocht (http://doehetzelfaudio.nl...68ah-exclusief-lader.html)
en we kunnen de versterker laten spelen terwijl we de batterij opladen,
maar toen we mijn ipod aansoolten deed hij opeens raar.
weet iemand of dit mag met dit soort batterijen?
(voor de veiligheid hebben we nu maar een relais tussen geschakeld)

De verkoper van gelijkaardige (dezelfde?) 6,8Ah li-ion packs op ebay wist me te vertellen dat je niet mag verbruiken en opladen tegelijkertijd.

[nelsch]

Verwijderd schreef op zaterdag 04 februari 2012 @ 22:43:
[...]

De verkoper van gelijkaardige (dezelfde?) 6,8Ah li-ion packs op ebay wist me te vertellen dat je niet mag verbruiken en opladen tegelijkertijd.

gezien het schakelschema wat hij erbij post speelt hij ook niet op de accu als hij deze oplaad zo te zien.

op het moment dat hij de stekker in het stopcontact steekt zal er spanning op het relais komen te staan welke de accu loskoppelt.

[alexandersamson]

Verwijderd schreef op zaterdag 04 februari 2012 @ 22:11:
2: we hebben 2 switchen gekocht met 2v leds erin, nu zit er op de versterker
(http://doehetzelfaudio.nl...tt-4ohm-210watt-8ohm.html)
geen led of led aansluiting, we vroegen ons af of we geen weerstand aan een spanningsdeler konden hangen parrallel over de versterkerspanning, weet iemand welke weerstands waarde ik moet gebruiken,
en of dit veel van mijn batterij vraagt?

Waarom zou je een spanningsdeler gebruiken? Je kan een led (ook al is hij 2V) gewoon met een voorschakelweerstand voorschakelen?


Kan je hier berekenen:
http://faq.tweakers.net/cme/ledweerstand.html

Meestal gebruiken die standaard ledjes iets van 15-20mA.

Om een beetje in jouw trend te blijven, gaat het er dan zo uitzien:


Ik zit trouwens wel met een heel zwaar probleem (relatief dan).
Sommigen van jullie kennen deze wel uit een oudere post:

Bijna het zelfde idee als van skatersan.
Omdat ik een onmenselijk grote elco van 22mF er tussen heb hangen, heb ik een skottkydiode geplaatst tussen de elco en de spoel van het relais.
Dit werkt heel fijn, onder bepaalde omstandigheden. Als ik op accu speel en ik stop de stekker in het stopcontact, dan schakelt hij zeer zuiver over, geen plofjes, niets. Als ik nu de stekker uit het stopcontact haal, kom ik er achter dat er nog een elco in de voeding zit, welke natuurlijk niet geblokt wordt door de skottky.
Wat gebeurt er nu: De afvlakkingselco in de voeding levert nog genoeg stroom om het relais een tijdje aan te houden. De hele dikke elco, levert zijn restvermogen aan de radio, omdat het relais nog steeds ingeschakeld is. Deze raakt leeg en de radio valt uit. (Binnen een halve seconde ). Omdat dat het woord 'hysterese' bestaat, blijft het relais, nadat die grote elco leeg is, nog ingeschakeld. Dit komt door de elco in de voeding...
Na 2 seconden is deze ook leeg, klapt het relais op, gaat radio weer aan en speelt verder op accustroom.
Het leuke is. Als de stekker in het stopcontact zit dus en ik haal handmatig een van de uitgangen los van de voeding (12V), dan klapt hij gelijk terug en blijft hij doorspelen. Wederom geen plofje of verandering in geluid. Feitelijk werkt het dus wel gewoon goed, maar die elco in de voeding, maakt het een beetje zuur.

Heeft iemand hier een idee, hoe ik die hysterese van dat relais stop, of de elco in de voeding direct leeg trek na afkoppelen stekker? Hij moet binnen een halve seconde terug in ruststand. Ik kan natuurlijk een enorme powerelco bij m'n versterker zetten die nog voor 5 seconden stroom kan zorgen, maar dat lijkt mij niet de bedoeling.

[ Voor 56% gewijzigd door alexandersamson op 05-02-2012 19:02 ]

[Verwijderd]

alexandersamson schreef op zondag 05 februari 2012 @ 17:55:
[...]


Waarom zou je een spanningsdeler gebruiken? Je kan een led (ook al is hij 2V) gewoon met een voorschakelweerstand voorschakelen?
[afbeelding]

Kan je hier berekenen:
http://faq.tweakers.net/cme/ledweerstand.html

Meestal gebruiken die standaard ledjes iets van 15-20mA.

Om een beetje in jouw trend te blijven, gaat het er dan zo uitzien:
[afbeelding]

bedankt, dat is al wat makkelijker.

nu is er een nieuwe vraag opgekomen, ik denk niet dat mijn schema klopt want het relais gaat alleen ontkopelen als ik met "sw2" de voeding selecteer, dus als ik de baterij selecteer zal het niets verandere nu heb ik een weerstand achter het relais gezet zodat het wel werkt, kan iemand mij zeggen wlke waarde het zou moeten zijn en of dit zou werken?

nieuw schema:

[alexandersamson]

Verwijderd schreef op zondag 05 februari 2012 @ 18:30:
[...]


bedankt, dat is al wat makkelijker.

nu is er een nieuwe vraag opgekomen, ik denk niet dat mijn schema klopt want het relais gaat alleen ontkopelen als ik met "sw2" de voeding selecteer, dus als ik de baterij selecteer zal het niets verandere nu heb ik een weerstand achter het relais gezet zodat het wel werkt, kan iemand mij zeggen wlke waarde het zou moeten zijn en of dit zou werken?

nieuw schema:
[afbeelding]

Ik snap die weerstand niet echt... Als dat relais een spoel heeft van 12 Volt, dan kan je 'm ook direct op die lijn zetten. Dan gaat hij open als je spanning op je 12V uitgang hebt staan (als stekker dus in stopcontact gaat)
Weerstandje is dan niet nodig. Er komen dan wel gelijk een aantal andere problemen om de hoek kijken, die ik gedeeltelijk opgelost heb met diodes.
Is het een 5V spoel, dan zou ik een spanningsregelaar maken rond een LM78XX die je spanning omlaaggooit.
Met weerstanden zou ik dit niet zo snel doen, daar die spoeltjes soms best wat stroom kunnen vragen.

Kijk nog eens naar mijn vorige post, wordt je misschien iets duidelijker

[ Voor 29% gewijzigd door alexandersamson op 05-02-2012 18:46 ]

[Verwijderd]

alexandersamson schreef op zondag 05 februari 2012 @ 18:36:
[...]

Ik snap die weerstand niet echt... Als dat relais een spoel heeft van 12 Volt, dan kan je 'm ook direct op die lijn zetten. Dan gaat hij open als je spanning op je 12V uitgang hebt staan (als stekker dus in stopcontact gaat)
Weerstandje is dan niet nodig. Er komen dan wel gelijk een aantal andere problemen om de hoek kijken, die ik gedeeltelijk opgelost heb met diodes.
Is het een 5V spoel, dan zou ik een spanningsregelaar maken rond een LM78XX die je spanning omlaaggooit.
Met weerstanden zou ik dit niet zo snel doen, die spoeltjes soms best wat stroom kunnen vragen.

Kijk nog eens naar mijn vorige post, wordt je misschien iets duidelijker

maar ik moet de spoel dan ook aan de massa hangen want anders is er geen gesloten kring.
gaat mijn versterker dan nog werken?

[ Voor 15% gewijzigd door Verwijderd op 05-02-2012 19:07 ]

[alexandersamson]

[b]skatersan schreef op zondag 05 februari 2012 @ 19:03:hebt het berekend met dit http://faq.tweakers.net/cme/fanweerstand.html.
maar als de weerstand dan nul moet zijn dan hang ik de + van de voeding aan de -,
en das ook niet de niet de bedoeling of heeft de spoel een groote weerstand van zichzelf?

Die spoel heeft inderdaad een redelijke weerstand.
Vaak loopt er zo'n 50-100 mA door een spoeltje voor een relais dat niet meer dan 10Amp kan schakelen.
Van een echte kortsluiting kan je niet echt spreken dan
gewoon geen weerstand tussen zetten, maar check wel even goed of die spoel dus voor 12V is. Sommige relais hebben namelijk ook 5V spoeltjes.

[Verwijderd]

alexandersamson schreef op zondag 05 februari 2012 @ 19:07:
[...]


Die spoel heeft inderdaad een redelijke weerstand.
Vaak loopt er zo'n 50-100 mA door een spoeltje voor een relais dat niet meer dan 10Amp kan schakelen.
Van een echte kortsluiting kan je niet echt spreken dan
gewoon geen weerstand tussen zetten, maar check wel even goed of die spoel dus voor 12V is. Sommige relais hebben namelijk ook 5V spoeltjes.

het is een 12V inderdaad
aangezien er zo een kleine stroom uitkomt moet ik hem appart zetten dan?

zoals hier

[ Voor 13% gewijzigd door Verwijderd op 05-02-2012 19:15 ]

[alexandersamson]

Verwijderd schreef op zondag 05 februari 2012 @ 19:08:
[...]


het is een 12V inderdaad

Ik zie trouwens nog iets aan je schema.
Wat je nu hebt gemaakt zal alleen handmatig werken. Het enige wat er automatisch gebeurt, is dat je accu wordt losgekoppeld van je live circuit.
Met SW2 in bovenste stand:
Stekker er in: versterker valt uit, accu is losgekoppeld. (afhankelijk van SW1 zal hij dan laden of niet)
Stekker er uit: Versterker gaat weer aan, accu is aangekoppeld. (Zal nog steeds laden, afhankelijk van SW1, dit is ongewenst vaak!)

Met SW2 in onderste stand:
Stekker er in: Versterker speelt op netstroom (via voeding), accu is losgekoppeld, (afhankelijk van SW1 laadt hij al dan niet)
Stekker er uit: Versterker valt uit, accu nog steeds losgekoppeld.

Je zal dus om te blijven spelen, STEEDS SW2 moeten switchen (handmatig) als je de stekker in of uit het stopcontact doet/haalt
Ook kan het gebeuren dat je accu laadt terwijl je speelt. Dit is vaak ongewenst!
Ik zou je schema toch even nakijken
Ik bedenkt me net, dat als je de stekker er niet in hebt, dat de lader ook geen stroom heeft en niet kan laden... in dat geval best veilig deze schakeling. Er zal nu alleen wel een lekstroom van je accu naar je lader kunnen lopen als SW1 dicht is en er geen stekker in het stopcontact zit.

Je zet 'm gewoon parallel aan je versterker eigenlijk, die relaisspoel.
Kijk anders even naar die afbeelding in die eerdere post van mij, die heb ik zelf gebouwd en werkt goed.
http://www.gm7.nl/afbeeld...s/stroomkringconcept4.png (op een elco in een voeding na, maar dat is voor latere, niet belangrijke zorg)

[ Voor 22% gewijzigd door alexandersamson op 05-02-2012 19:24 ]

[Verwijderd]

oke bedankt, maar ik maak het schema zo want een vriend had twee schakelaars gekocht sw1 & sw2 en wou die gebruiken dus dan had ik er dit op gevonden, ik denk dat ik in het vervolg ook wel een ander schakeling maak.

[alexandersamson]

Verwijderd schreef op zondag 05 februari 2012 @ 19:34:
oke bedankt, maar ik maak het schema zo want een vriend had twee schakelaars gekocht sw1 & sw2 en wou die gebruiken dus dan had ik er dit op gevonden, ik denk dat ik in het vervolg ook wel een ander schakeling maak.

Ok, je hebt dankzij die handmatige SW2 wel een voordeel ook.
Omdat SW2 er zit, hoef je niet persee een skottky diode te gebruiken, omdat je het relais hoe dan ook toch handmatig loskoppelt met die switch.

Je zit echter wel met een klein probleem, waar ik in mijn schakeling ook mee kamp:
Je zit namelijk met het zogenaamde 'hysterese' van het relais.
Omdat er in veel voedingen een dike eind-elco zit om alles af te vlakken, kan dat relais nog wel een tijdje ingeschakeld blijven, ook al haal je de stekker uit het stopcontact. Dan kan je lopen trekken en duwen aan SW2, maar op accu spelen zal hij tijdens de bekrachtiging nooit.
Is dit een korte periode, dan kan je er vrede mee hebben, gebruikt dat relais echter zeer weinig stroom, of is die elco in de voeding enorm, dan kan dit een kwestie van tientallen seconden worden. In die wachttijd kan je dus niet spelen.
Zelf heb ik een hystereseprobleem van 2 seconden, wat in mijn design onwenselijk is, omdat ik wilde hebben dat de muziek bleef spelen, ongeacht of ik de stekker er in of er uit had, zonder haperingen/plofjes/uitvallen.

[Verwijderd]

alexandersamson schreef op zondag 05 februari 2012 @ 19:53:
[...]

Ok, je hebt dankzij die handmatige SW2 wel een voordeel ook.
Omdat SW2 er zit, hoef je niet persee een skottky diode te gebruiken, omdat je het relais hoe dan ook toch handmatig loskoppelt met die switch.

Je zit echter wel met een klein probleem, waar ik in mijn schakeling ook mee kamp:
Je zit namelijk met het zogenaamde 'hysterese' van het relais.
Omdat er in veel voedingen een dike eind-elco zit om alles af te vlakken, kan dat relais nog wel een tijdje ingeschakeld blijven, ook al haal je de stekker uit het stopcontact. Dan kan je lopen trekken en duwen aan SW2, maar op accu spelen zal hij tijdens de bekrachtiging nooit.
Is dit een korte periode, dan kan je er vrede mee hebben, gebruikt dat relais echter zeer weinig stroom, of is die elco in de voeding enorm, dan kan dit een kwestie van tientallen seconden worden. In die wachttijd kan je dus niet spelen.
Zelf heb ik een hystereseprobleem van 2 seconden, wat in mijn design onwenselijk is, omdat ik wilde hebben dat de muziek bleef spelen, ongeacht of ik de stekker er in of er uit had, zonder haperingen/plofjes/uitvallen.

ok dat zal ik is moeten bekijken, als deze te groot is kan ik dan niet gewoon een weerstand parallel over het relais plaatsen , deze zou de tijd dan wel moeten verkleinen?

[alexandersamson]

Verwijderd schreef op zondag 05 februari 2012 @ 20:17:
[...]


ok dat zal ik is moeten bekijken, als deze te groot is kan ik dan niet gewoon een weerstand parallel over het relais plaatsen , deze zou de tijd dan wel moeten verkleinen?

Zou moeten kunnen, maar je dissipeert dan wel weer extra stroom aan warmte (door die weerstand).
Ook zal je waarschijnlijk een redelijk lage waarde nodig hebben, waardoor je met die standaard 0,25 watt versies niet meer uit de voeten kunt.
Ik heb dit zelf nog niet getest, maar dat kan je in jouw ontwerp eventueel testen en uitproberen. Het grootste risico is, dat je je weerstand in rook laat opgaan, als je een te lage waarde pakt

[Verwijderd]

Ja, moet ik is bekijken.
en aangezien het ook in een houten kist zit toch eerst eens zien hoe warm hij word

[alexandersamson]

Verwijderd schreef op zondag 05 februari 2012 @ 20:25:
Ja, moet ik is bekijken.
en aangezien het ook in een houten kist zit toch eerst eens zien hoe warm hij word

Een wat meer hardcore idee is om de elco uit de voeding te slopen en na het relais, met een skottky diode er tussen weer aan te sluiten. Eventueel op de plek van de oude elco nog een klein 22uF elcootje te plaatsen voor een matige afvlakking voor het relais.
Ik vrees dat dit voor mij de uitkomst zal moeten worden Ik heb geen zin om in m'n voeding te rotzooien eigenlijk, die kostte me 60 euro.

[Verwijderd]

of je plaatst een tweede relais die werkt op 230V voor je voeding die je originele relais direct omschakeld

[alexandersamson]

Verwijderd schreef op zondag 05 februari 2012 @ 20:35:
of je plaatst een tweede relais die werkt op 230V voor je voeding die je originele relais direct omschakeld

Hmm... ik heb nog een optocoupler liggen...
geen 230V relais.
In combinatie met een van deze schakelingen, lijkt me dit wel een bazen-oplossing
http://www.circuitsonline...hteffecten/230-v-led.html
De led wordt dan vervangen door een optocoupler de optocoupler uitgang staat dan in serie met de relaisspoel..
klinkt als een idee dit.

[Verwijderd]

is je relais eigenlijk wissel of gelijkspanings gestuurs, want op je schema staat er 2x12 v wisselspanning?

[alexandersamson]

Verwijderd schreef op zondag 05 februari 2012 @ 21:04:
is je relais eigenlijk wissel of gelijkspanings gestuurs, want op je schema staat er 2x12 v wisselspanning?

2xWissel duidt op het schakelaartype. 2 keer een wisselschakelaar
Die 12 volt die er naast staat, is spoelspanning.
Relais is gewoon DC

[ Voor 3% gewijzigd door alexandersamson op 05-02-2012 21:06 ]

[Verwijderd]

ok, ik verstond het even niet goed

[iThinkSo]

Heeft iemand nog een krat met een raspberry-pi in de planning staan? Lijkt me namelijk erg mooi! Gewoon een klein schermpje erin, of via een telefoon aansturen, en dan met een usb-geluidskaart aan je versterker hangen. Lijkt me toch iets wat nog nooit gedaan is...

[alexandersamson]

iThinkSo schreef op dinsdag 07 februari 2012 @ 20:18:
Heeft iemand nog een krat met een raspberry-pi in de planning staan? Lijkt me namelijk erg mooi! Gewoon een klein schermpje erin, of via een telefoon aansturen, en dan met een usb-geluidskaart aan je versterker hangen. Lijkt me toch iets wat nog nooit gedaan is...

Zodat je Quake III Arena kan spelen terwijl je naar muziek aan het luisteren bent?
Hmmm idee
Met een touchscreen en een soort bpm achtige software of een visulisor er op is wel mooi natuurlijk
Ik zit er net een filmpje van te kijken, maar als je dus een box heb met een redelijk groot scherm, dan kan je toch wel eens een mooie mediadoos maken zeg... hmmm interested

[ Voor 14% gewijzigd door alexandersamson op 07-02-2012 21:26 ]

[iThinkSo]

alexandersamson schreef op dinsdag 07 februari 2012 @ 21:16:
[...]


Zodat je Quake III Arena kan spelen terwijl je naar muziek aan het luisteren bent?
Hmmm idee
Met een touchscreen en een soort bpm achtige software of een visulisor er op is wel mooi natuurlijk
Ik zit er net een filmpje van te kijken, maar als je dus een box heb met een redelijk groot scherm, dan kan je toch wel eens een mooie mediadoos maken zeg... hmmm interested

like
Maar ik bedoelde eigenlijk inderdaad een touchscreen en mediacenter software (xbmc?). Hier gaan echt mogelijkheden inzitten dan hoor... Laptophardeschijf erin, en je hebt een mooie vervaninging voor een mp3speler. Oh, en ik zat net op de R-pi website te kijken, en je kan er rechtstreeks jack plug op aansluiten

[alexandersamson]

iThinkSo schreef op dinsdag 07 februari 2012 @ 21:39:
[...]

like
Maar ik bedoelde eigenlijk inderdaad een touchscreen en mediacenter software (xbmc?). Hier gaan echt mogelijkheden inzitten dan hoor... Laptophardeschijf erin, en je hebt een mooie vervaninging voor een mp3speler. Oh, en ik zat net op de R-pi website te kijken, en je kan er rechtstreeks jack plug op aansluiten

Touchscreen is wel sterves duur, zeker een losse, zonder apparaat eraan zegmaar (zoals een ipad/tab)

Soms heb je wel eens van die camping tv'tjes op 12 volt...15 inch lcd'tjes.
hmmm. Je kan eventueel ook uit een oude laptop een synaptics touchdingetje slopen

mogenlijkheden zat lijkt me, ook voor mindere bugetten.

[iThinkSo]

alexandersamson schreef op dinsdag 07 februari 2012 @ 21:50:
[...]


Touchscreen is wel sterves duur, zeker een losse, zonder apparaat eraan zegmaar (zoals een ipad/tab)

Soms heb je wel eens van die camping tv'tjes op 12 volt...15 inch lcd'tjes.
hmmm. Je kan eventueel ook uit een oude laptop een synaptics touchdingetje slopen

mogenlijkheden zat lijkt me, ook voor mindere bugetten.

• Trackball
• Touchscreen
• aansturing via telefoon/tablet
• normaal (enigzins omgebouwd) tobo en muis
• enz enz

EDIT: en sommige mensen hebben natuurlijk ook nog gewoon een touchscreen liggen...
EDIT 2: en je kunt natuurlijk ook nog denken aan zoiets als dit: pricewatch: Logitech K400 Wireless Touch Keyboard en dat er dan gewoon bijleggen icm een ander schermpje... Maar of dat haalbaar is ligt natuurlijk ook aan de omstandigheden...
EDIT 3: Klinkt echt als het ultieme tweakerkrat
EDIT 4: (blijf maar editen) OF... een afstandsbediening

[ Voor 30% gewijzigd door iThinkSo op 07-02-2012 22:19 ]

[alexandersamson]

Kdenk dat een heel toetsenbord eraan toch niet echt een optie is voor een krat dat je naar het strand enzo meeneemt..
Touchpad of een touchscreen wel. Omdat je deze redelijk lucht- en spatwaterdicht kan inkitten
Toetsenbord moet dan geïntegreerd worden, wat veel ruimte kost en onhandig is, of steeds los meegenomen worden. Maar dit hangt dan weer van het design af. In mijn krat zou het heeel toevallig wel kunnen, omdat ik een soort spouw heb tussen m'n onderdelen-panelen en het deksel van ongeveer 2 cm. Kan makkelijk een slimline toetsenbordje onder verborgen worden. Handig is anders
Meeste kratten hebben dat niet

hmm... keyboard... no go

bluetooth, touchscreen of touchpad... andere 'praktische' oplossingen zie ik niet

[iThinkSo]

alexandersamson schreef op dinsdag 07 februari 2012 @ 22:18:
Kdenk dat een heel toetsenbord eraan toch niet echt een optie is voor een krat dat je naar het strand enzo meeneemt..
Touchpad of een touchscreen wel. Omdat je deze redelijk lucht- en spatwaterdicht kan inkitten
Toetsenbord moet dan geïntegreerd worden, wat veel ruimte kost en onhandig is, of steeds los meegenomen worden. Maar dit hangt dan weer van het design af. In mijn krat zou het heeel toevallig wel kunnen, omdat ik een soort spouw heb tussen m'n onderdelen-panelen en het deksel van ongeveer 2 cm. Kan makkelijk een slimline toetsenbordje onder verborgen worden. Handig is anders
Meeste kratten hebben dat niet
[afbeelding]
hmm... keyboard... no go

bluetooth, touchscreen of touchpad... andere 'praktische' oplossingen zie ik niet

pricewatch: Apple Remote
natuurlijk ook mooi om te gebruiken. In ieder hoekje of gaatje van je kist weg te stoppen, en gewoon met een intern bluetooth ontvangertje aan te sluiten

EDIT: en mocht http://www.dealextreme.co...ens-touch-sensitive-12561 <- dat werken, zou het natuurlijk helemaal mooi zijn!
Edit 2: Misschien iets wat je niet door het zand wil halen, maar ps3 controler...

[ Voor 8% gewijzigd door iThinkSo op 07-02-2012 23:33 ]

[Justinski]

Carneoleon schreef op dinsdag 10 januari 2012 @ 13:33:
[...]

300 mA is wel heel weinig. Mss is het gewoon een veel te goedkope oplader? Ik ga het gewoon proberen met 1A. Da's 0.15C, we zullen zien wat het doet..

Heb je dit al geprobeerd? Ik heb namelijk ook de 6800mAh accu binnen gekregen,
ben wel benieuwd of deze sneller op te laden is

[Verwijderd]

Offtopic

heej wesly,
ik heb een accusafe kit gekocht maar er zitten 5 bruine weerstanden in en 2 blauwe ipv 4 bruine en 3 blauwe
http://i39.tinypic.com/10shf2e.jpg

[wesleytjuh]

Justinski schreef op dinsdag 07 februari 2012 @ 23:27:
[...]

Heb je dit al geprobeerd? Ik heb namelijk ook de 6800mAh accu binnen gekregen,
ben wel benieuwd of deze sneller op te laden is

Ik zou hier toch wat voorzichtig mee zijn. Een paar posts terug melde iemand al dat hij bij een capaciteitstest op 2500mAh ipv 6800mAh zat. Dan is 1A al bijna 0.5C. Nu heeft een normale li-ion hier geen probleem mee, maar in het geval van deze cellen zou ik voorzichtig zijn.

Verwijderd schreef op woensdag 08 februari 2012 @ 14:56:
Offtopic

heej wesly,
ik heb een accusafe kit gekocht maar er zitten 5 bruine weerstanden in en 2 blauwe ipv 4 bruine en 3 blauwe
http://i39.tinypic.com/10shf2e.jpg

Klopt, ik heb inmiddels 1 blauwe weerstand vervangen door een bruine. Maar maak je geen zorgen, dit is de zelfde waarde, in een andere behuizing. Tolerantie is ook van 1% naar 5% gegaan, maar dit maakt niet uit, omdat het hier om de voorschakelweerstand voor de LED gaat.

[ Voor 32% gewijzigd door wesleytjuh op 08-02-2012 15:27 ]

[alexandersamson]

Zo na even gewacht te moeten hebben, heb ik 'm toch eindelijk ook eens binnen: de TA2024 waar (bijna) iedereen zo happy mee blijkt te zijn. Om mee te kunnen praten en zelf ook mogelijk impressed te kunnen zijn, heb ik deze ook maar besteld: Want ach, zo'n 15 euro, inclusief verzending, is ook niet zo'n ramp.
Gelijk dus maar gesoldeerd en aangesloten op m'n kleine blackbox:
Even voor die gene die 'm nog niet kennen, de kleine blackbox, met homebrew versterker op experimenteerprint:


En dan nu de kleine changeup:


Dit kreeg ik geleverd.


Even vergeleken met m'n homebrew versterker op gatenprint


Versterkerloze blackbox


Met nieuwe versterker. Dat dingetje tussen de rode condensator en de chip is een NTC die verbonden is met een oververhittingsbeveiligingetje, wat ik ook al had in m'n oude kistje.



Overzichtje.

Ik kan een ding zeggen, dit is een ongemodde versie, maar er komt echt een goede hoop herrie uit
Ik sluit me hierbij aan bij de meerderheid der TA2024 gebruikers

[wesleytjuh]

alexandersamson schreef op woensdag 08 februari 2012 @ 16:01:
Zo na even gewacht te moeten hebben, heb ik 'm toch eindelijk ook eens binnen: de TA2024 waar (bijna) iedereen zo happy mee blijkt te zijn. Om mee te kunnen praten en zelf ook mogelijk impressed te kunnen zijn, heb ik deze ook maar besteld: Want ach, zo'n 15 euro, inclusief verzending, is ook niet zo'n ramp.
Gelijk dus maar gesoldeerd en aangesloten op m'n kleine blackbox:
Even voor die gene die 'm nog niet kennen, de kleine blackbox, met homebrew versterker op experimenteerprint:
[afbeelding][afbeelding]

En dan nu de kleine changeup:

[afbeelding]
Dit kreeg ik geleverd.

[afbeelding]
Even vergeleken met m'n homebrew versterker op gatenprint

[afbeelding]
Versterkerloze blackbox

[afbeelding]
Met nieuwe versterker. Dat dingetje tussen de rode condensator en de chip is een NTC die verbonden is met een oververhittingsbeveiligingetje, wat ik ook al had in m'n oude kistje.


[afbeelding]
Overzichtje.

Ik kan een ding zeggen, dit is een ongemodde versie, maar er komt echt een goede hoop herrie uit
Ik sluit me hierbij aan bij de meerderheid der TA2024 gebruikers

Nu snel die weerstanden aanpassen dus .

[Carneoleon]

Justinski schreef op dinsdag 07 februari 2012 @ 23:27:
[...]

Heb je dit al geprobeerd? Ik heb namelijk ook de 6800mAh accu binnen gekregen,
ben wel benieuwd of deze sneller op te laden is

ik heb het nog niet geprobeerd. Toen ik er achterkwam dat de capaciteit veel lager is dan gehoopt heb ik dat plan maar laten varen. De capaciteit is gewoon te laag voor m'n kistje. Inmiddels heb ik een leukere vervanging! M'n school was aan het opruimen en toen heb ik 96 lithium ion accu's gekregen! van het type 18650, dus daar ga ik iets leuks mee bedenken ^^

[ Voor 5% gewijzigd door Carneoleon op 08-02-2012 16:41 . Reden: plaatje! ]

[alexandersamson]

Geniaal, lijkt wel een slof vuurwerk

[wesleytjuh]

Carneoleon schreef op woensdag 08 februari 2012 @ 16:29:
[...]


ik heb het nog niet geprobeerd. Toen ik er achterkwam dat de capaciteit veel lager is dan gehoopt heb ik dat plan maar laten varen. De capaciteit is gewoon te laag voor m'n kistje. Inmiddels heb ik een leukere vervanging! M'n school was aan het opruimen en toen heb ik 96 lithium ion accu's gekregen! van het type 18650, dus daar ga ik iets leuks mee bedenken ^^

[afbeelding]

Heb je wat specs? Daar kan je leeeuke dingen mee doen .
Nog 6735 cellen meer en je kan er een Tesla Roadster elektrische auto mee voorzien .

Mag je wel een flinke BMS voor bouwen .

[ Voor 12% gewijzigd door wesleytjuh op 08-02-2012 18:08 ]

[Carneoleon]

wesleytjuh schreef op woensdag 08 februari 2012 @ 18:07:
[...]


Heb je wat specs? Daar kan je leeeuke dingen mee doen .
Nog 6735 cellen meer en je kan er een Tesla Roadster elektrische auto mee voorzien .

Mag je wel een flinke BMS voor bouwen .

Ik heb geen specs! Na wat gegoogle ben ik er achter gekomen dat ze gemiddeld 2Ah per cel zijn (3,7V uiteraard) en dat de belastbaarheid over het algemeen op 2C zit. Ik hoop dat dit allemaal klopt

Ik ben van plan er meerdere accutjes van te maken. 6 setjes van 15 cellen. Waarbij 5 cellen parallel, 3 serie. Als de gevonden specs kloppen zijn dit dus 6 accus van 10Ah. Dat maakt me wel blij

Als ik is tijd heb zal ik de capaciteit is testen!

iThinkSo schreef op dinsdag 07 februari 2012 @ 20:18:
Heeft iemand nog een krat met een raspberry-pi in de planning staan? Lijkt me namelijk erg mooi! Gewoon een klein schermpje erin, of via een telefoon aansturen, en dan met een usb-geluidskaart aan je versterker hangen. Lijkt me toch iets wat nog nooit gedaan is...

Ik heb hier ook al naar gezocht. Het probleem is dat de RPi alleen hdmi en composite als video output heeft. Een oud tft-tje uit elkaar slopen is dus geen optie. Tenzij je een HDMI --> VGA converter regelt, maar die zijn duur.

Ik heb ergens op E-Bay een 7" samsung schermpje gezien, met touchscreen en HDMI input. Is ongeveer 125 euro inc. verzending. LINKJE!!!!

[ Voor 37% gewijzigd door Carneoleon op 08-02-2012 18:45 ]

[alexandersamson]

Carneoleon schreef op woensdag 08 februari 2012 @ 18:15:

Ik heb hier ook al naar gezocht. Het probleem is dat de RPi alleen hdmi en composite als video output heeft. Een oud tft-tje uit elkaar slopen is dus geen optie. Tenzij je een HDMI --> VGA converter regelt, maar die zijn duur.

Ik heb ergens op E-Bay een 7" samsung schermpje gezien, met touchscreen en HDMI input. Was iets van 100 euro dacht ik. LINKJE!!!!

Ik begin ineens ideeen te krijgen voor m'n eventuele 3e krat... Eerst de 2e nog maar eens afmaken moet nog hoop aan gebeuren

[alexandersamson]

wesleytjuh schreef op woensdag 08 februari 2012 @ 16:15:
[...]


Nu snel die weerstanden aanpassen dus .

Nou, nee, want het zijn 10CM speakertjes en ik sluit hem ook regelmatig aan op mn laptop als ik een filmpje ofzo lekker lui in bed wil kijken. Daarbij komt ook nog dat mn SGS2 een redelijke signal out heeft (in tegenstelling tot een ipod/iphone). Output van m'n ipod kan ik opzich ook mee leven, maar inderdaad hij is wat slapper dan. Vindt het precies goed zo voor 't kleine kistje

[ Voor 8% gewijzigd door alexandersamson op 08-02-2012 19:37 ]

[LamSchaap]

Ik wil al een tijdje een kistradio bouwen. Heb hier beetje rond zitten snuffelen en op zolder gekeken wat ik nog had liggen. Ik heb nu het volgende

WESTRA KW-200-1314 Woofer
70 W RMS 4 ohm
Freq. Range: 30-2000 Hz

DAP P-2 Piezo Tweeter with Horn
150 W 4 ohm (RMS?)
Freq. Range: 1800-20 kHz

Crossover 2 weg
Scheidingsfrequentie 2000 Hz

Ben nu opzoek naar 2 kanaals versterker voor dit set. Maar hoeveel watt rms moet ik nu hebben op 2ohm?
Is het gewoon gewoon optellen? Dus 220watt totaal? Of heb ik ook berekening voor nodig zoals bij aantal ohm's??

Alvast bedankt

[ Voor 1% gewijzigd door LamSchaap op 09-02-2012 02:57 . Reden: typo's ]

[iThinkSo]

Carneoleon schreef op woensdag 08 februari 2012 @ 18:15:
Ik heb ergens op E-Bay een 7" samsung schermpje gezien, met touchscreen en HDMI input. Is ongeveer 125 euro inc. verzending. LINKJE!!!!

Hmm, wacht in spanning af... Zou erg mooi zijn als je dat erin zou bouwen! Zat zelf trouwens meer te denken aan een klein internetpc'tje in de 5,25 inch bay...

[Nitrous]

Zo, even een update. 't Is toch 15mm MDF geworden, kon ik ergens gratis ophalen.

Heb de boel in elkaar geschroefd, geschuurd, geplamuurd en alles in de grondverf gezet.











Nu nog wachten op m'n TA2024, jammer dat 't zo lang duurt..

[ Voor 3% gewijzigd door Nitrous op 09-02-2012 18:30 ]

[iThinkSo]

Ziet er netjes uit! Waar is dat gat aan de achterkant eigenlijk voor?

[Nitrous]

iThinkSo schreef op donderdag 09 februari 2012 @ 18:51:
Ziet er netjes uit! Waar is dat gat aan de achterkant eigenlijk voor?

Dankje Dat gat aan de achterkant is voor de accu, versterker e.d. Komt een klepje voor met een scharnier + sluitingen. Is hier op de schetsjes iets duidelijker te zien.

[iThinkSo]

Nitrous schreef op vrijdag 10 februari 2012 @ 16:20:
[...]


Dankje Dat gat aan de achterkant is voor de accu, versterker e.d. Komt een klepje voor met een scharnier + sluitingen. Is hier op de schetsjes iets duidelijker te zien.

Ah, dat maakt een hoop duidelijk. Welke versterker komt er eigenlijk in, en hoe gaat het aangestuurd worden (mp3speler, of toch iets anders?)

[LamSchaap]

Wie kan m'n helpen aan 2 kanaals versterker van rond de 100watt rms @ 2ohm is?

[ndb]

Nitrous schreef op donderdag 09 februari 2012 @ 18:11:
Zo, even een update. 't Is toch 15mm MDF geworden, kon ik ergens gratis ophalen.

Heb de boel in elkaar geschroefd, geschuurd, geplamuurd en alles in de grondverf gezet.

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

Nu nog wachten op m'n TA2024, jammer dat 't zo lang duurt..

Nitrous, Welke grondverf heb je gebruikt want ik ben namelijk erg bang mijn mdf kastje te beschadigen met (waterbasis grondverf).

[LamSchaap]

Heeft vandaag weer wat spullen besteld voor mijn kistradio.
Aantal luchtspoelen, condensators en weerstanden voor diy crossover. Stereo potmeter 100k ohm, enkele printen, volt meter en mp3 module.

[Verwijderd]

ik heb van doehetzelfaudio een mail gehad dat de levertijd vertraagd is en bieden een vervangende accu aan. ze zeggen "Graag willen wij u een vervangende 12V 12Ah AGM accu leveren.
Deze accu beschikt over dezelfde eigenschappen als een gelaccu, maar heeft als voordeel dat deze sneller geladen kan worden.
Evenals een gelaccu lekt ook deze accu niet!"
maar kan een AGM accu ook gebruikt worden voor een kratradio en is dat het enige verschil?(btw ik had een 12V 12AH gelaccu besteld)

[ Voor 4% gewijzigd door Verwijderd op 14-02-2012 16:55 ]

[coinman63]

AGM accu's kunnen een hogere piekstroom leveren, maar hebben een iets kortere levensduur. AGM staat voor Absorbed Glass Material (glasvezelmatten binden de elektrolyt, dus ook geen lekkage). AGM accu's presteren beter bij lagere temperatuur (onder nul). AGM accu's kunnen ook weer beter tegen snellere ontlading (hoog stroomverbruik).

[LamSchaap]

Is dit een juiste manier om relais aan te sluiten.


Het idee is als er netspanning aan de radio word gekoppeld dat de accu word ontkoppeld en wel meteen word opgeladen. En als er geen spanning is van het net gewoon weer verder gaat op de accu.

Is dit een veilig en juist schakeling of kan/moet het ook heel anders?

[Verwijderd]

TA 2024 nu ook te koop bij BIC

http://www.buyincoins.com...-2x15w-product-11608.html

Goede webshop en snelle verzending.

[ Voor 76% gewijzigd door Verwijderd op 15-02-2012 13:53 ]

[alexandersamson]

LamSchaap schreef op woensdag 15 februari 2012 @ 00:45:
Is dit een juiste manier om relais aan te sluiten.
[afbeelding]

Het idee is als er netspanning aan de radio word gekoppeld dat de accu word ontkoppeld en wel meteen word opgeladen. En als er geen spanning is van het net gewoon weer verder gaat op de accu.

Is dit een veilig en juist schakeling of kan/moet het ook heel anders?

Die onderste 6V accu (of voeding?) zal nooit of te nimmer je belasting kunnen voeden in deze situatie.
Omdat het relais gelijk wordt bekrachtigd bij het op spanning brengen van die bron, zal het onderste wisselcontact ook gelijk omswitchen, waardoor die bron niet meer verbonden is met de belasting. Enkel nog maar aan de relaisspoel. Omdat deze bron op je relaisspoel zit, ga ik er van uit dat dit een voeding is die van 230 volt wisselspanning een 6v gelijkspanning maakt. Iets duidelijker hierin zijn zou ons en uiteindelijk jezelf ook meer helpen
Die doorlussing naar die switch is dan ook onnodig, omdat deze schakeling min of meer paradoxaal is: Het op spanning brengen van die onderste bron elimineert gelijkertijd de mogelijkheid om met deze zelfde bron de belasting te voeden.
Pas als er spanning op het relaisspoeltje staat, zal je belasting een mogelijkheid krijgen om gevoed te worden door de rechtse 6v spanningsbron. Ook hierin is niet duidelijk wat voor bron dit nou is.
Ook is niet duidelijk waar je accu is, maar ik zie in iedergeval nergens de mogelijkheid om je accu op te laden in dit schema. Het enige wat er gebeurt is dat d.m.v. het op spanning brengen van de onderste bron, dat er stroom kan gaan lopen vanaf je rechtse bron door je belasting. Anders dan dat, zal er geen enkele stroom lopen, laat staan een accu opladen. Iets over de veiligheid: Het dubbel ontkoppelen (zowel + als de - (ground) ) is wel veilig, niet persee nodig. Je werkt hier met gelijke gelijkspanningen, dus je kan de ground gewoon aan elkaar knopen en alleen de + schakelen. Maar jouw manier is zeker niet verkeerd.
Dus meer info en we kunnen je beter helpen!

Een tijdje terug heb ik dit getekend: http://www.gm7.nl/afbeeld...s/stroomkringconcept4.png. Ik heb dit ook in m'n kist gebouwd en doet precies wat jij omschrijft. Enkel is er een kleine onderbreking van 2 á 3 seconden bij het ontkoppelen van de netspanning. Dit heeft te maken met een afvlakkingscondensator in m'n voeding. Dit ga ik later nog eens oplossen met een optocoupler in serie met m'n relaisspoel. Maar misschien kan je hier wat ideeën van af halen

[ Voor 2% gewijzigd door alexandersamson op 15-02-2012 16:53 . Reden: Typo´s ]

[Nitrous]

iThinkSo schreef op vrijdag 10 februari 2012 @ 21:59:
[...]

Ah, dat maakt een hoop duidelijk. Welke versterker komt er eigenlijk in, en hoe gaat het aangestuurd worden (mp3speler, of toch iets anders?)

Er komt een TA2024 in met aan de buitenkant een tulpaansluiting aan voor mp3spelers/telefoons e.d.

ndb schreef op maandag 13 februari 2012 @ 14:43:
[...]

Nitrous, Welke grondverf heb je gebruikt want ik ben namelijk erg bang mijn mdf kastje te beschadigen met (waterbasis grondverf).

Ik heb een 1,5 liter grondverf gekregen van een collega, had hij nog over van de verbouwing. Is gebruikt voor de kozijnen van z'n schuur dus zal wel heavy-duty () zijn, geen waterbasis denk ik.

Dan heb ik nog een vraag:

Ik kan op 't werk 2 gelaccu's 12V, 5,2Ah meenemen, helemaal nieuw. Maar, deze kunnen maar 1,5A geven, terwijl een TA2024 2 ampère kan hebben begrijp ik. Kan ik deze 2 accu's tegelijkertijd gebruiken door ze parallel te schakelen of loop ik hiermee tegen problemen aan?

[alexandersamson]

Nitrous schreef op woensdag 15 februari 2012 @ 16:52:
[...]


Er komt een TA2024 in met aan de buitenkant een tulpaansluiting aan voor mp3spelers/telefoons e.d.


[...]


Ik heb een 1,5 liter grondverf gekregen van een collega, had hij nog over van de verbouwing. Is gebruikt voor de kozijnen van z'n schuur dus zal wel heavy-duty () zijn, geen waterbasis denk ik.

Dan heb ik nog een vraag:

Ik kan op 't werk 2 gelaccu's 12V, 5,2Ah meenemen, helemaal nieuw. Maar, deze kunnen maar 1,5A geven, terwijl een TA2024 2 ampère kan hebben begrijp ik. Kan ik deze 2 accu's tegelijkertijd gebruiken door ze parallel te schakelen of loop ik hiermee tegen problemen aan?

Als ze allebei ten alle tijde evenvol zijn, dan kan je zeggen dat de stroom die nodig is wordt verdeeld over de 2 accu's. Heb je 2 Ampere nodig, dan zal elke accu er 1 leveren. Dit gaat dus alleen op als de accu's dus parallel zijn aangesloten en evenvol zijn en evenredig aan elkaar aan slijtage onderhevig zijn. Dus, ja het is een goede oplossing Je hebt dan ook gelijk een 10,4 Ah tot je beschikking.
Ook wat BlackWhizz hieronder mij zegt: allebei evenvol, dan pas aan elkaar knopen. Een idee is om ze allebei direct na elkaar op te laden met de zelfde lader, daarna aan elkaar knopen. En vervolgens samen laden en gebruiken steeds. Bij normaal gebruik elke 3-6 (ofzo) maanden even checken of er eentje harder slijt dan de ander. Kan niet fout gaan

[ Voor 12% gewijzigd door alexandersamson op 15-02-2012 17:15 ]

[BlackWhizz]

Als de accu's nieuw zijn en ongeveer dezelfde productiedatum wel. Zorg er wel voor dat je beiden volledig oplaadt voordat je ze in parralel zet. Anders krijg je gigantische vereffeningsstromen waardoor je kabeltjes door kunnen branden.

[Nitrous]

BlackWhizz schreef op woensdag 15 februari 2012 @ 17:08:
Als de accu's nieuw zijn en ongeveer dezelfde productiedatum wel. Zorg er wel voor dat je beiden volledig oplaadt voordat je ze in parralel zet. Anders krijg je gigantische vereffeningsstromen waardoor je kabeltjes door kunnen branden.

alexandersamson schreef op woensdag 15 februari 2012 @ 17:05:
[...]

Als ze allebei ten alle tijde evenvol zijn, dan kan je zeggen dat de stroom die nodig is wordt verdeeld over de 2 accu's. Heb je 2 Ampere nodig, dan zal elke accu er 1 leveren. Dit gaat dus alleen op als de accu's dus parallel zijn aangesloten en evenvol zijn en evenredig aan elkaar aan slijtage onderhevig zijn. Dus, ja het is een goede oplossing Je hebt dan ook gelijk een 10,4 Ah tot je beschikking.
Ook wat BlackWhizz hieronder mij zegt: allebei evenvol, dan pas aan elkaar knopen. Een idee is om ze allebei direct na elkaar op te laden met de zelfde lader, daarna aan elkaar knopen. En vervolgens samen laden en gebruiken steeds. Bij normaal gebruik elke 3-6 (ofzo) maanden even checken of er eentje harder slijt dan de ander. Kan niet fout gaan

Bedankt voor de info, en inderdaad 10,4 Ah is ook wel lekker

Maar kan ik deze accu's dus ook gewoon tegelijk opladen met één lader? Want pa heeft thuis een druppellader van 900mA liggen. Nu begrijp ik dat je gelaccu's op moet laden met niet meer dan 1/10e van de capaciteit. In mijn geval dus 520 mA. Je zegt dat ik de accu's dan samen kan laden. Maar kan ik dus, terwijl ze parallel geschakeld zijn, de beide accu's tegelijkertijd opladen met die lader? Of moet ik ze alsnog steeds apart van elkaar opladen?

[ Voor 5% gewijzigd door Nitrous op 15-02-2012 17:59 . Reden: iets duidelijker ]

[alexandersamson]

Nitrous schreef op woensdag 15 februari 2012 @ 17:49:
[...]


[...]


Bedankt voor de info, en inderdaad 10,4 Ah is ook wel lekker

Maar deze accu's moet ik dus apart opladen? Want pa heeft thuis een druppellader van 900mA liggen. Nu begrijp ik dat je gelaccu's op moet laden met niet meer dan 1/10e van de capaciteit. In mijn geval dus 520 mA. Je zegt dat ik de accu's dan samen moet laden. Kan ik, terwijl ze dus parallel geschakeld zijn, de beide accu's tegelijkertijd opladen met die lader? Of moet ik ze alsnog steeds apart van elkaar opladen?

Hmm als die accu's 1,5 Amp mogen leveren, dan mag je ze ook wel eens een keertje laden met iets meer dan de norm (1/10) Ik heb zelf een 7,2 Ah liggen in m´n kleine kistje, die laadt ik gewoon met 1.2 Ah op 14Volt. Ik heb na die 20-30 keer dat ik m nu al wel heb opgeladen nog geen vermogensafname gemerkt ofzo. Eens een keertje met 1/7 of 1/6 laden is dus niet echt een probleem. Ik heb het dan wel over ordiniaire loodaccus en gel-accus.
Gewoon goed op letten dat je de accus niet boven de 13,8 á 14 Volt oplaadt, want daarna gaat er elektrolyse plaatsvinden en ontsnapt er waterstof door het interne ventiel en neemt vermogen over tijd af. (= gaat kapot)
Dat apart laden is alleen voor de eerste keer. Dan weet je zeker dat ze allebei vol zijn. Na het laden allebei even doormeten, als spanningsverschil niet meer is dan 0,1 á 0,2 volt, kan je ze gewoon aan elkaar knopen. Dan kan je ze ook gewoon tesamen laden. Is spanningsverschil hoger, dan zou ik 't maar niet proberen, want dan is er een verder versleten dan de ander.

[ Voor 4% gewijzigd door alexandersamson op 15-02-2012 18:12 ]

[Nitrous]

alexandersamson schreef op woensdag 15 februari 2012 @ 18:03:
[...]


Hmm als die accu's 1,5 Amp mogen leveren, dan mag je ze ook wel eens een keertje laden met iets meer dan de norm (1/10) Ik heb zelf een 7,2 Ah liggen in m´n kleine kistje, die laadt ik gewoon met 1.2 Ah op 14Volt. Ik heb na die 20-30 keer dat ik m nu al wel heb opgeladen nog geen vermogensafname gemerkt ofzo. Eens een keertje met 1/7 of 1/6 laden is dus niet echt een probleem. Ik heb het dan wel over ordiniaire loodaccus en gel-accus.
Gewoon goed op letten dat je de accus niet boven de 13,8 á 14 Volt oplaadt, want daarna gaat er elektrolyse plaatsvinden en ontsnapt er waterstof door het interne ventiel en neemt vermogen over tijd af. (= gaat kapot)
Dat apart laden is alleen voor de eerste keer. Dan weet je zeker dat ze allebei vol zijn. Na het laden allebei even doormeten, als spanningsverschil niet meer is dan 0,1 á 0,2 volt, kan je ze gewoon aan elkaar knopen. Dan kan je ze ook gewoon tesamen laden. Is spanningsverschil hoger, dan zou ik 't maar niet proberen, want dan is er een verder versleten dan de ander.

Ok, thanks.

[alexandersamson]

Nitrous schreef op woensdag 15 februari 2012 @ 18:24:
[...]


Ok, thanks.

Lees dit anders maar eens, heb ik net ook gedaan. Staat handige info in.
http://www.modelbouwforum...-hoe-ga-je-er-mee-om.html

[Nitrous]

alexandersamson schreef op woensdag 15 februari 2012 @ 18:36:
[...]


Lees dit anders maar eens, heb ik net ook gedaan. Staat handige info in.
http://www.modelbouwforum...-hoe-ga-je-er-mee-om.html

Goeie link inderdaad, duidelijke tips en uitleg. Misschien een ideetje om deze link in de startpost te zetten bij de andere accu-info?

[espro]

Goeieavond iedereen,

Ik heb alweer een tijdje niks van me laten horen, maar ben nog steeds bezig met mijn nieuwe kist. Ontwerpen zijn gemaakt, zal ik binnenkort posten. Ik heb via Ebay een crossover PCB gekocht, nu heb ik alleen een aantal problemen.

Het gaat om deze PCB

http://www.ebay.nl/itm/140694117904

Wat moet ik me voorstellen bij de aansluitingen voor de voeding? Er staat V+ V- en GND. V+ en GND snap ik, maar wat moet er worden aangesloten op de V-?
Wat je vaak ziet op een PCB is dat er bij de aansluitingen handige schroefaansluitingen zitten. Volgens mij ongeveer deze: http://www2.conrad.nl/goto.php?artikel=732002
Welke zijn goed om op een PCB te solderen?
