De EL-kroeg - Deel 3

[RobV]

Ga je ook over op SMD, Borroz?

[Verwijderd]

haha nee nog net niet, eerst een nieuwe bril .. maar wel veel kleine draadjes

[RobV]

Valt heus reuze mee hoor!

[Sibylle]

Ik kan niet meer zonder smd, zeker op SMD gaatjesprint is het een genot Lekker klein en friemelen en prutsen.

[Verwijderd]

Sibylle schreef op vrijdag 07 februari 2014 @ 11:23:
Ik kan niet meer zonder smd, zeker op SMD gaatjesprint is het een genot Lekker klein en friemelen en prutsen.

moet ik dan aan zoiets denken




-------------------------------------------------------------------------------------------------- voltmetertjes
1,45 per stuk, daar kan/ga ik het zelf niet voor maken

[ Voor 32% gewijzigd door Verwijderd op 07-02-2014 13:02 ]

[mux]

SMD betekent voor mij juist niet meer hoeven friemelen... Alles met soldeerpasta, kwak je component er ruwweg in de buurt op en de oven zorgt wel dat alles netjes op zn plek wordt getrokken. Component vervangen? Even de heteluchtbout erop en voilà. Veel makkelijker dan through hole.

[Sibylle]

Verwijderd schreef op vrijdag 07 februari 2014 @ 12:39:
[...]


moet ik dan aan zoiets denken

[afbeelding]


-------------------------------------------------------------------------------------------------- voltmetertjes
1,45 per stuk, daar kan/ga ik het zelf niet voor maken

[afbeelding]

Meer aan deze

mux schreef op vrijdag 07 februari 2014 @ 14:55:
SMD betekent voor mij juist niet meer hoeven friemelen... Alles met soldeerpasta, kwak je component er ruwweg in de buurt op en de oven zorgt wel dat alles netjes op zn plek wordt getrokken. Component vervangen? Even de heteluchtbout erop en voilà. Veel makkelijker dan through hole.

Ik heb geen over, dus gewoon met pincet en soldeerbout.

[Verwijderd]

is dat ook ebay spul ?

[Verwijderd]

toch het vermelden even waard:
Voor iedereen die een degelijke en handige pcb houder zoekt is dit een mooie oplossing.
Zou eigenlijk in de werkplaats van iedere (hobby)elektronicus moeten staan!

Kickstarter PCBGRIP

De laatste 30 uur zijn net ingegaan

[ Voor 14% gewijzigd door Verwijderd op 07-02-2014 21:25 ]

[Sissors]

Verwijderd schreef op vrijdag 07 februari 2014 @ 21:03:
Zou eigenlijk in de werkplaats van iedere (hobby)elektronicus moeten staan!

Om eerlijk te zijn kan ik voor 200+ dollar wel leukere dingen bedenken om in mijn werkplaats neer te zetten. Een hoop geld voor een pcb houder.

[Verwijderd]

nou zijn deze handige printmontage dingen ook niet goedkoop (215,-)

[Verwijderd]

Ik geef je gelijk dat het zeker niet goedkoop is, maar goed gereedschap kost nu eenmaal geld.
Te vaak kom ik pcb-houders tegen van ondermaatse kwaliteit, en dan is het prutsen van begin tot eind.
Bouwkwaliteit en mogelijkheden zijn toch 2 zaken die ik apprecieer en waarvoor ik bereid ben wat meer te betalen.
Vond het wel een vermelding waard, of je'r het geld aan uitgeeft beslist ieder voor zichzelf uiteraard..

[wesleytjuh]

Verwijderd schreef op vrijdag 07 februari 2014 @ 22:08:
nou zijn deze handige printmontage dingen ook niet goedkoop (215,-)

[afbeelding]

Yep, grotere broertje hiervan heb ik staan, kost wat maar werkt perfect. Goed gereedschap heeft inderdaad zijn prijs, al is het in het geval van de PCB houders ook weinig concurrentie.

[Sissors]

Verwijderd schreef op vrijdag 07 februari 2014 @ 22:14:
Ik geef je gelijk dat het zeker niet goedkoop is, maar goed gereedschap kost nu eenmaal geld.
Te vaak kom ik pcb-houders tegen van ondermaatse kwaliteit, en dan is het prutsen van begin tot eind.
Bouwkwaliteit en mogelijkheden zijn toch 2 zaken die ik apprecieer en waarvoor ik bereid ben wat meer te betalen.
Vond het wel een vermelding waard, of je'r het geld aan uitgeeft beslist ieder voor zichzelf uiteraard..

Als je er één zoekt kan zoiets best interessant zijn ja. Maar het ging mij om de zin dat elke (hobby) elektronicus er eentje zou moeten hebben, daarvoor vind ik het nogal duur.

[kitao]

Ik soldeer niet echt veel en heb zelf een houdertje gemaakt van restmateriaal.

Een stukje plakband zorgt er dan voor dat een componentje er niet uit kan vallen, maar meestal gebruik ik gewoon een paar keer dubbel gevouwen theedoek als ondergrond.

[Verwijderd]

cool

[alfaleader]

Iemand die iets nodig heeft van digikey of mouser? Ik heb hier 2 speciale knoppen nodig, maar er komt 18€ verzendkosten bij. Zou iemand zo vriendelijk kunnen zijn om deze 2 knopjes bij zijn bestelling te doen en deze knopjes dan in een brief door te sturen?

[sebastius]

Heeft Farnell ze ook? Ik bestel regelmatig bij Farnell namelijk

[alfaleader]

Farnell heeft ze ook, maar jammer genoeg dubbel zo duur als digikey Van 9€ naar 21€ is wat te veel jammer genoeg

[Verwijderd]

boem is ho .. laden kreng !

_{ik meet 4.22 volt en 122 mA} ..

[ Voor 20% gewijzigd door Verwijderd op 09-02-2014 15:25 ]

[sebastius]

Brandblusser klaarstaan? Die twee croc-clips op die jumper vind ik heel spannend zo

[ Voor 53% gewijzigd door sebastius op 09-02-2014 15:10 ]

[Verwijderd]

sebastius schreef op zondag 09 februari 2014 @ 15:09:
Brandblusser klaarstaan? Die twee croc-clips op die jumper vind ik heel spannend zo

ja daar is over nagedacht.. die vormen een soort noodstop trekkoordje

[sebastius]

Zodat je het rokende brandende ding in 1 ruk over je hele bureau en richting gordijnen kunt slingeren? Pro-tip: haal dat ding van het kladblok af, dat tafelblad kan wat meer hebben

[Verwijderd]

het valt allemaal wel mee hoor.
maar goed.. usb laadcircuitje (zit aan een adaptertje van 0.5A en tussen charger en cel dit beveiligingcircuitje) geeft groen aan en een belasting die theoretisch 1.7 A moet veroorzaken komt maar tot ca. 900 mA.
de vraag is nu.. batterijtje toch rot (waarschijnlijk) / usb laadcircuittje slaat te vroeg af/ beveiliging circuitje slaat te vroeg aan... ben er nog niet uit

[ Voor 37% gewijzigd door Verwijderd op 09-02-2014 19:02 ]

[Cassettebandje]

Hoge stroom doen ze alleen als de batterij leeg is. Als de spanning nu 4.2 volt is dan gaat ie in constant voltage mode en wordt de stroom lager. Een andere mogelijkheid is dat de weerstand van het eventuele protectiecircuit aan de hoge kant is.

[Verwijderd]

ben momenteel een andere 18650 cel aan het laden.
ook die begon bij ca. 155 mA / 4.23 V en is inmiddels gezakt naar ca. 90.
de vorige stopte met laden (sloeg 'af' ) bij ca. 30 mA '.

ik heb hier wat theorie gevonden over die cellen.

_{onderstaand beeld kreeg ik ook wel vanmiddag}

[WVL_KsZeN]

Net mijn eerste schermpje met HD44780 controller aan mn projectje toegevoegd, ging erg makkelijk! Daarna achtergrondverlichting aan, mooi! en..... *poef*! Daar ontsnapte de magische rook. Was in de veronderstelling dat er een weerstand op het bordje zat, maar dat bleek dus niet zo te zijn.. Had hem ook nog doorgemeten met de multimeter en die zag geen diode, dus dacht dat het wel klopte

[Verwijderd]

4000mAh 3.7V Rechargeable Li-ion Battery

[Ploink]

UltraFire 18650 5600mAh

[WVL_KsZeN]

Wie biedt meer?

Ik zit nog te kijken hoe ik die LED's kan vervangen, maar dat wordt een lastige.. ze zitten soort van in een doorzichtige plak PVC oid gelijmd.. er is nog plek voor een extra paar LED's, misschien kan ik een paar bijplaatsen..

[Verwijderd]

Ploink schreef op zondag 09 februari 2014 @ 21:43:
UltraFire 18650 5600mAh

hoe noem je zoiets in het ebays ?

@ WVL_KsZeN
ja zonde man

[ Voor 4% gewijzigd door Verwijderd op 09-02-2014 22:00 ]

[WVL_KsZeN]

Ach.. voorlopig ga ik met deze proberen, maakt nu toch niets meer uit als hij stuk gaat :-)

Begrijp nog steeds niet waarom mn multimeter niet gewoon aangaf dat het een losse LED was.. hij meet toch diodes tot 4V.. Nou niet dus.. gaat maar tot 3V.. oeps. Nu doen de LED's het al op 1,632V

Nu ik de unit helemaal open heb gemaak snap ik ook waar ik verkeerd zat met denken : het is een display met een blauwe achtergrond, maar de LED's zijn wit! In het LCD zit een blauw kleurenfilter..

Ik verwachtte een blauwe LED en doorpiepen rond 2.5V, maar witte LED's doen het pas bij 3.5V en dat kan mn meter niet...

[ Voor 90% gewijzigd door WVL_KsZeN op 09-02-2014 22:12 ]

[RobV]

Nou, dat liep dus met ene sisser af: poef..

[Ploink]

Dus je neemt een blauwe LED met wit fosfor zodat er wit licht uit komt en vervolgens leg je daar weer een blauw filter overheen om blauw licht te bekomen?

Ja een witte led = blauwe LED + fosfor.
Blauwe LED's hebben dus dezelfde Vf als witte, niet 2,5V
Ze varieren in golflengte, ongeveer van 450nm-470nm, die noemen ze dan "royal blue" en "blue". Voor wit licht gebruikt men meestal 450nm voor efficiente fluorescentie en omdat die blauwe piek dan minder opvalt, het oog is daar minder gevoelig voor.

[WVL_KsZeN]

Nee, het is een display met blauwe achtergrond en witte letters. Ik vermoed dat het blauwe filter ook iets met de polarisatie van het licht doet, waardoor de 'heldere' delen wit worden en de niet aangestuurde delen blauw.

Zoiets dus :



Ik was gewoon niet aan het nadenken vanavond.

[ Voor 27% gewijzigd door WVL_KsZeN op 09-02-2014 22:42 ]

[Ploink]

Ach so..
Een LCD werkt met polarisatie. Door spanning op het vloeibare kristal gaan de moleculen netjes op een rijtje liggen waardoor ze de polarisatie van het licht draaien. Afhankelijk van de orientatie van simpele lineaire polarisatie filters boven en onder het display krijg je een positief of negatief effect als een LCD segment aan is.
Ik denk dat die filters minder effectief zijn bij kortere golflengte, waardoor er nog relatief veel blauw doorheen komt als de polarisatie richtingen loodrecht op elkaar staan.

Verwijderd schreef op zondag 09 februari 2014 @ 21:59:
[...]




hoe noem je zoiets in het ebays ?

ehhh.... duur?
LiPo is sowieso duurder dan Li-Ion, maar het verschil is hier erg groot.
Laatst een Chinese LP-E12 Canon batterij gekocht.
Origineel: 875mAh Chinees: 2300mAh
Werkelijke capaciteit zal ongeveer hetzelfde zijn als de Canon denk ik, heb geen verschil gemerkt.

[ Voor 33% gewijzigd door Ploink op 09-02-2014 23:08 ]

[Verwijderd]

leuk (€ 36,30) deze raspberry killer .. de A10-OLinuXino-LIME

[Icekiller2k6]

Verwijderd schreef op dinsdag 11 februari 2014 @ 14:43:
[afbeelding]

leuk (€ 36,30) deze raspberry killer .. de A10-OLinuXino-LIME

heeft jammer genoeg dezelfde issue als de cubox, Allwinner A10. Gesloten GPU.. met een hardware bug geloof ik.

[ThaHandy]

Verwijderd schreef op zondag 09 februari 2014 @ 21:35:
4000mAh 3.7V Rechargeable Li-ion Battery

Ploink schreef op zondag 09 februari 2014 @ 21:43:
UltraFire 18650 5600mAh

UltraFire een pot nat

kijk en vergelijk (en zie het verschil )

[Verwijderd]

ThaHandy schreef op dinsdag 11 februari 2014 @ 17:52:
[...]


[...]

UltraFire een pot nat

kijk en vergelijk (en zie het verschil )
[afbeelding]

leuke site . http://www.lygte-info.dk/

[maikel]

Ben ik nu gek geworden of is het normaal dat dit soort dingen niet drie volledig gescheiden LED's bevatten?

en


Van de eerste wilde ik even checken of de aanduidingen kloppen door ze even aan een voedinkje te hangen. Maar ik kreeg alleen rood door de twee aansluitingen bij de pootjes te gebruiken. R+ en R- deed niets, evenals B+ en B- of elke andere combinatie.
Daarna eens doorgemeten en ik meet ook alleen weerstand over die twee pinnen. De rest is oneindig.

Omdat er natuurlijk best eens eentje stuk kan zijn, heb ik ook de rest doorgemeten. Maar dat was allemaal hetzelfde probleem. Hetzelfde verhaal bij drie stuks van het tweede type: alleen een weerstand tussen de gedeelde pin en 1 enkele andere. De rest hebben allemaal een oneindige weerstand.

Heb ik nu echt zes kapotte emitters liggen of is het intern toch anders aangesloten?

[Verwijderd]

Icekiller2k6 schreef op dinsdag 11 februari 2014 @ 16:01:
[...]


heeft jammer genoeg dezelfde issue als de cubox

ik kan niets over een hardware bug vinden .. vroeg me alleen af of ik hier backtrack op kan draaien

[TommyboyNL]

Maikel, post eens een foto van jouw LED (en dus niet een foto van internet), wellicht dat we daar wat uit af kunnen leiden. Het klinkt namelijk alsof je simpelweg rode LEDs heb liggen, in plaats van RGB LEDs.
Het kan overigens ook aan je meet methode liggen. Rode LEDs hebben aan ongeveer 1,6V genoeg, terwijl groen en blauw vaak 3,5V willen. Als je dus met een lagere spanning dan dat meet, zullen de groene en blauwe LED op open verbindingen lijken.

[Sissors]

En check anders rechtstreeks op de drie parallelle pootjes van de LED zelf. Dat moeten de R+, G+, B+, en zelfde voor min kant, naast elkaar zijn.

[maikel]

Ik heb ze als RGB LED besteld en ze hebben ook allemaal zes pootjes. Het lijken me dus geen puur rode LEDs. Mijn LEDs komen ook exact overeen met de LEDs op de geplaatste foto's.

Ook heb ik al zitten meten aan de drie parallele pootjes, maar kreeg daar hetzelfde resultaat.

[Sissors]

maikel schreef op woensdag 12 februari 2014 @ 09:08:
Ik heb ze als RGB LED besteld en ze hebben ook allemaal zes pootjes. Het lijken me dus geen puur rode LEDs. Mijn LEDs komen ook exact overeen met de LEDs op de geplaatste foto's.

Ook heb ik al zitten meten aan de drie parallele pootjes, maar kreeg daar hetzelfde resultaat.

En wat gebruik je als spanningsbron? Hoeveel volt?

[memphis]

Je moet ook geen spanning maar een stroombron gebruiken of anders een voorschakelweerstand.

[Sissors]

memphis schreef op woensdag 12 februari 2014 @ 09:54:
Je moet ook geen spanning maar een stroombron gebruiken of anders een voorschakelweerstand.

Ik bedoel dan ook een spanningsbron met voorschakelweerstand. Dat is toch de standaard methode om iets snel te testen, niet eerst een stroombron in elkaar zetten, die zijn toch wat minder algemeen beschikbaar dan spanningsbronnen.

(Overigens als je heel voorzichtig bent lukt het ook wel met spanningsbron, als het enkel gaat om te testen of hij werkt. Vooral als je nog de stroombegrenzer gebruikt).

Maar in het geval dat hij iets van een led driver gebruikt de vraag: welke gebruik je dan.

[maikel]

Ik heb het dus met m'n lab-voeding gebruikt: een paar volt instellen en een maximale stroom.
Aangezien het voor rood prima werkt (ook met een lagere spanning en stroom), zou ik verwachten dat ik de andere kleuren ook zou moeten zien.

Vanavond kan ik het nog wel eens proberen met een voorschakelweerstand.

[kdeboois]

Icekiller2k6 schreef op dinsdag 11 februari 2014 @ 16:01:
[...]


heeft jammer genoeg dezelfde issue als de cubox, Allwinner A10. Gesloten GPU.. met een hardware bug geloof ik.

Gesloten, ja, maar toch redelijk open te gebruiken lijkt het: http://limadriver.org/

[Ploink]

maikel schreef op woensdag 12 februari 2014 @ 10:58:
Ik heb het dus met m'n lab-voeding gebruikt: een paar volt instellen en een maximale stroom.
Aangezien het voor rood prima werkt (ook met een lagere spanning en stroom), zou ik verwachten dat ik de andere kleuren ook zou moeten zien.

Vanavond kan ik het nog wel eens proberen met een voorschakelweerstand.

Misschien heb je een goedkope serie fabrieksfoutjes gekocht.
Met een loep of microscoop kun je de bonding wires zien waarmee de chips met het leadframe verbonden zijn.
Op deze foto ziet het er slordig uit, misschien dat er bij jou draadjes ontbreken of niet goed bevestigd zijn.

[maikel]

Daar zat ik wel aan te denken, maar toch lijkt het me sterk dat ik in twee order, bij verschillende leveranciers, van twee verschillende types elk drie kapotte heb gekocht.

[Ploink]

In dat geval denk ik ook dat je een te lage spanning hebt gebruikt...
Bijvoorbeeld, bij 2V licht de rode LED fel op, maar doen blauw en groen nog helemaal niets.

[mcDavid]

Daarnaast: Ook altijd de verschillende kleuren gescheiden aansturen. Als je alle kleuren tegelijk via één stroomregelaar aanstuurt zal ook alleen de rode LED oplichten aangezien deze de laagste spanning heeft.

[maikel]

Dat begreep ik al inderdaad. Het probleem is dus dat de aanduidingen totaal niet kloppen en ik dus niet zomaar met een hoge spanning wil gaan testen. Vanavond toch nog maar eens proberen.

[Sissors]

Die parallelle moeten sowieso overeenkomen met de juiste LEDs. Maar zolang je je stroombegrenzing laag zet, en je gewoon rustig opdraait, kan er weinig gebeuren.

[mcDavid]

Stroombegrenzing is het enige wat van belang is. Als je een LED aanstuurt dmv een stroombron zal de spanning vanzelf de juiste waarde aannemen. Mits je deze natuurlijk niet op een te lage waarde begrensd hebt.

[Sissors]

mcDavid schreef op woensdag 12 februari 2014 @ 16:27:
Stroombegrenzing is het enige wat van belang is. Als je een LED aanstuurt dmv een stroombron zal de spanning vanzelf de juiste waarde aannemen. Mits je deze natuurlijk niet op een te lage waarde begrensd hebt.

Theoretisch: Ja.

In de praktijk zou ik toch gewoon langzaam de voeding opdraaien. Als je hem op 30V zet met 50mA begrensing, dan heb je nog steeds je uitgangscondensator die op 30V staat en door de LED wordt gegooid. (Oké waarschijnlijk kort genoeg om geen permanente schade te doen, en 30V is een beetje overkill, maar dan nog steeds).

[Sprite_tm]

Daarom pak ik gemiddeld een (onbegrensde) voeding van 12V en een weerstandje van 1K. Weinig wat aan 12mA stukgaat

[Hans1990]

Sissors schreef op woensdag 12 februari 2014 @ 16:43:
[...]

Theoretisch: Ja.

In de praktijk zou ik toch gewoon langzaam de voeding opdraaien. Als je hem op 30V zet met 50mA begrensing, dan heb je nog steeds je uitgangscondensator die op 30V staat en door de LED wordt gegooid. (Oké waarschijnlijk kort genoeg om geen permanente schade te doen, en 30V is een beetje overkill, maar dan nog steeds).

Niet elke labvoeding regelt ook super snel in stroombegrenzing. Misschien was de regellus van de labvoeding niet super stabiel en heeft de ontwerper "paracetamol" gebruikt in de vorm van een super grote buffer cap op de uitgang. Die dempt de snelheid van de regellus in zodat de oscillatie weg is, maar de stroombegrenzing van de voeding pas in werking is als die grote condensator leeg is, inderdaad.
Hoeveel Delta voedingen we op school wel niet hadden met een 47uF externe condensator direct op de uitgang; waarschijnlijk hadden ze vroeger problemen met die voedingen.
Wat je al zei, op 0A beginnen en langzaam omhoog draaien is dan het veiligst.

Sowieso ben ik niet echt van "hot pluggen". Ik heb een keer een SMPS regelaartje gekilled die bestemd was voor 36V, (40V absolute spec) en op 24V draaide. Ruim genoeg dacht ik.. maar na een paar live inpluggen (voeding werkte eerst, was bezig de rest van circuits te bestuken) hield deze er 'zomaar' mee op .
Ontwerp bevatte enkel ceramic caps op de input. Met scoop gemeten en zag ik een mooie opslingering naar 48V bij het inpluggen. Vervolgens AN88 van Linear gevonden: http://cds.linear.com/docs/en/application-note/an88f.pdf Oeps

Sindsdien sluit ik spullen alleen aan terwijl de voeding uit staat of begrensd op 0A.

[Ploink]

Sprite_tm schreef op woensdag 12 februari 2014 @ 16:52:
Daarom pak ik gemiddeld een (onbegrensde) voeding van 12V en een weerstandje van 1K. Weinig wat aan 12mA stukgaat

Zelfs daar moet je heel voorzichtig mee zijn.
De absoluut maximum reverse voltage van een witte led is 5V en bij heel weinig stroom kan die al stuk gaan. Wat precies de limiet is voor de reverse current kan ik echter niet vinden. Misschien wil iemand hier eens een led voor opofferen?

Ze zijn ook gevoelig voor statische elektriciteit. Luxeon Rebel heeft hiervoor een ingebouwde TVS diode, maar andere merken en chinese leds hebben dat niet.

[MichielPH]

Ik wil een 7-segmenten display van hout maken. Als een segment uit staat, is hij ingeschoven, staat hij aan, schuift hij uit.

Dit wil ik bereiken door het idee van een speaker na te bootsen; magneet op een segment, kernloze spoel op een printplaat en door de polariteit om te wisselen, schuif je hem in en uit. ik heb een lading magneetjes met een diameter van een cm, moet alleen nog de spoelen heb. Dit moeten spoelen zijn die loodrecht op een printplaat gemonteerd kunnen worden.

Hoe pak ik dit het beste aan? Kon zo 1-2-3 geen kan en klare staande spoelen vinden (toch?), dus zal ik die zelf moeten wikkelen. Iemand tips waar ik een monteerbaar klosje met een diameter en diepte van een cm vind?

[memphis]

Staan er genoeg tussen:
http://www.conrad.nl/ce/nl/overview/0214811/Elektro-magneten

Misschien moet je hem draaibaar maken, dan kan je ook servo's, stappenmotoren of brushless motoren maken.

[MichielPH]

memphis schreef op donderdag 13 februari 2014 @ 13:02:
Staan er genoeg tussen:
http://www.conrad.nl/ce/nl/overview/0214811/Elektro-magneten

Misschien moet je hem draaibaar maken, dan kan je ook servo's, stappenmotoren of brushless motoren maken.

Het moet wel een beetje binnen een hobbybudget vallen. Ik wil er 4 cijfers mee weergeven, dus 28 segmenten. Het liefst betaal ik een paar cent per spoel. Daarnaast heb ik niet meer nodig dan een kernloze spoel die de een beetje wrijving moet overwinnen, een zware elektromagneet is dus overkill en te duur.

[Verwijderd]

+_ 2 euro p stuk ?

[MichielPH]

Me ook nog te prijzig. Was zelf ook meer op zoek naar een klosje die op een printplaat gemonteerd kon worden om zelf een spoel te wikkelen of een kernloze spoel, dan een kant en klare elektromagneet. Misschien dat ik zo'n klosje zelf zou kunnen fabriceren?

[Verwijderd]

MichielPH schreef op donderdag 13 februari 2014 @ 14:00:
Me ook nog te prijzig. Was zelf ook meer op zoek naar een klosje die op een printplaat gemonteerd kon worden om zelf een spoel te wikkelen of een kernloze spoel, dan een kant en klare elektromagneet. Misschien dat ik zo'n klosje zelf zou kunnen fabriceren?

dan zou ik maar vast op zoek gaan naar oude (beeldbuis) tv's om het wikkeldraad uit te slopen .. want zo'n rol is ook niet echt goedkoop

[memphis]

Inderdaad, voor 2 euro kan je het niet meer zelf maken....

Misschien dit wat:
http://www.ebay.com/itm/4...-Boat-Horns-/301093341889

1.25 per servo.

[Megamind]

1.25 per servo maar je moet bieden, dus die prijs zal wel geen 6 dollar blijven.

[Verwijderd]

MichielPH schreef op donderdag 13 februari 2014 @ 14:00:
Me ook nog te prijzig. Was zelf ook meer op zoek naar een klosje die op een printplaat gemonteerd kon worden om zelf een spoel te wikkelen of een kernloze spoel, dan een kant en klare elektromagneet. Misschien dat ik zo'n klosje zelf zou kunnen fabriceren?

Relais beetje verbouwen. Printrelais bij een dumpzaak/ Chinees zonder verzendkosten.

[Icekiller2k6]

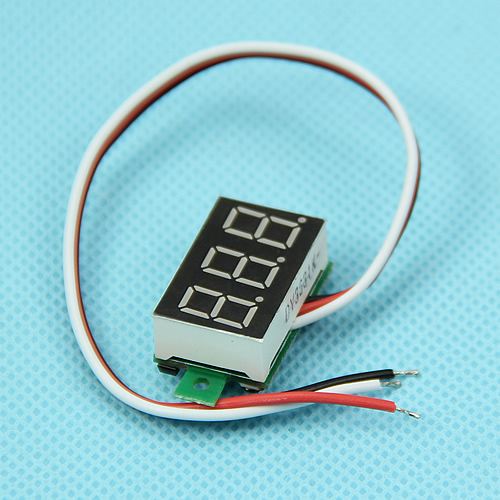

http://www.benl.ebay.be/i...ain_0&hash=item35d206e7ec
valt toch goed mee kwa prijs niet?

[Verwijderd]

Icekiller2k6 schreef op vrijdag 14 februari 2014 @ 12:37:
http://www.benl.ebay.be/i...ain_0&hash=item35d206e7ec
valt toch goed mee kwa prijs niet?

daar heeftie geen reet aan volgens mij

[MichielPH]

Ik ga morgen zelf eens wat prutsen met wat oude relais, wikkeldraad en epoxy. De link van Icekiller2k6 heb ik inderdaad niets aan. De spoel moet uiteindelijk deze vorm hebben, omdat het magneetveld loodrecht op de printplaat moet staan. Daarnaast schat ik zo'n 500 wikkelingen nodig te hebben.

[ Voor 13% gewijzigd door MichielPH op 14-02-2014 15:53 ]

[Verwijderd]

ik had vroeger ook ineens zo'n soort idee.
was bij iemand op visite en die had een soort plexiglazen plaat met daarin een matrix van gaatjes 64 x 64 en daaruit staken metalen pennetjes van circa 15 cm door en door.
als je nu je gezicht tegen die pennetjes aan de ene kant drukt dan kwam jou gezicht er aan de andere kant (inversed) uit .. wat mij op hetvolgende idee bracht
' goh.. als ik per pennetje de verplaatsing zou kunnen meten en mbv solenoids/motortjes/actuators de pennetjes allemaal naar een bepaalde positie zou kunnen bewegen vanuit een geheugen .. enfin, het is mij nooit gelukt om dit klein genoeg te fabriceren

[Ploink]

Je bedoelt dit denk ik. http://www.ebay.com/bhp/pin-art-3d
Als je de pinnetjes apart kan laten bewegen heb je een perfect 3d braille beeldscherm

[Verwijderd]

Ploink schreef op vrijdag 14 februari 2014 @ 20:35:
Je bedoelt dit denk ik. http://www.ebay.com/bhp/pin-art-3d
Als je de pinnetjes apart kan laten bewegen heb je een perfect 3d braille beeldscherm

Jaaaaaaaaaa pcies die bedoel ik

stel je voor dat je van familie en bekenden zo een 'gezichtsafdruk' kan nemen en opslaan.. en dan als een soort fotolijstje ze weer afspelen.. dat was toen mijn idee.. nooit mechanisch gelukt

[memphis]

Een maat van mij heeft een klok met een dergelijk pinnen-display. Ik weet niet of de pinnen los bestuurbaar zijn of per segment maar wel leuk om te zien hoe het werkt.

[Verwijderd]

memphis schreef op zaterdag 15 februari 2014 @ 00:01:
Een maat van mij heeft een klok met een dergelijk pinnen-display. Ik weet niet of de pinnen los bestuurbaar zijn of per segment maar wel leuk om te zien hoe het werkt.

vraag is bij gelegenheid hoe dat werkt ?

dit vind ik ook wel te gek

[ThinkPad]

http://hackaday.com/2014/...-resistor-identification/

Cool project. Camera leest kleuren van een weerstand af, en via Text2Speech krijg je te horen welke weerstandswaarde het is.

[Boudewijn]

Heel cool, vraag me alleen af of het heel erg veel sneller is dan met de hand doen als je de kleurtjes een beetje kent .

[Verwijderd]

Zelfs als je de kleurtjes niet kent, je hoeft de waarde niet te weten om te kunnen sorteren. Gewoon dumbsort doen, dan ben je zo klaar.

[Sprite_tm]

Of stomweg de multimeter op de twee pootjes zetten; weet je het ook in no-time en kan je ook nog eens de kapotte weerstanden (voor zover die tegenwoordig nog voorkomen...) eruit pikken.

[memphis]

Dit is meer iets in de trend "omdat het kan".

[mace]

Op zich zou ik zoiets wel handig vinden maar dan juist als een app en niet moeilijk gedoe met een PC en camera enzo.

[RobV]

Eigenlijk moet je een soort rbotje hebben die uit een bak met weerstanden er eentje pakt, doormeet en/of kleurcode leest, en in een apart bakje doet. Of dmv een transportbandje.

[epic_gram]

Ik heb voor dinsdag (dus morgen) 5 IDC connectors nodig met bandkabelverbinders. Weet iemand waar ik die kan kopen?

http://www.conrad.nl/ce/n...olen-2-x-5-Inhoud-1-stuks

Dat soort spul dus ^^

[sebastius]

Radio twenthe te den haag, als Goris nog bestaat die zit in Delft, en de elektrotechniekers van de TU hebben ook een winkeltje dacht ik.

[epic_gram]

top, thnx! Daar ga ik morgen even achteraan

[mux]

HEC bestaat nog in delft. Nog net zon ouwehoer als altijd.

[Ploink]

Boudewijn schreef op zondag 16 februari 2014 @ 15:05:
Heel cool, vraag me alleen af of het heel erg veel sneller is dan met de hand doen als je de kleurtjes een beetje kent .

Ik zat op de lagere school toen ik de kleurtjes uit m'n hoofd leerde en destijds kon ik ze in een oogopslag identificeren bij het oppakken. Met een beetje ervaring herken je de kleurcombinaties uit de E12 reeks zonder na te denken bij elk kleurtje, net als dat je bij het lezen een woord direct herkent zonder elke letter apart te decoderen.
Elk weerstandje netjes horizontaal en in focus voor de camera houden totdat de computer zegt wat het is duurt aanmerkelijk langer. Het zou alleen handig zijn als je kleurenblind bent.

[RobV]

Automatiseerders zijn in principe erg luie mensen. Als programmeur zoek ik altijd een manier om iets niet twee keer te hoeven doen. Dus ook het kunnen lezen van de waarde van een weerstand. Maar toen dacht ik aan een post op xkcd:

[Puch-Maxi]

Dus eigenlijk zijn ze helemaal niet zo "lui".

[jeronimo]

Puch-Maxi schreef op zondag 16 februari 2014 @ 22:36:
Dus eigenlijk zijn ze helemaal niet zo "lui".

In theorie niet nee, echter de praktijk is weerbarstig.

[ProAce]

Ik ben opzoek naar een shop waar ik de volgende dingen kan krijgen:
- 3x 3pins male fan connector
- 1x 4pins male fan connector
- 3x molex male connector
- 1x 22 ohm, 2.24 watt weerstand
- 1x 20 ohm, 2.45 watt weerstand
- 1x 32 ohm, 1.54 watt weerstand
- 1x led strip print
- 25x witte led (5 cm,
- weerstanden voor bij de leds.

Hele lijst
Waar zouden jullie dit bestellen/halen?
Liefst in een keer en zo goedkoop mogelijk
Alvast bedankt!

[RobV]

Zo goedkoop mogelijk? Probeer ebay en laat het uit china komen. Wel zorgen dat je zoekt op 'free shipping' en 'buy now', want auctions komen meestal duurder uit.

[ Voor 64% gewijzigd door RobV op 16-02-2014 23:22 ]

[ProAce]

Vergeten bij te zetten, liefst gewone shop/ webshop.
Shop natuurlijk in de buurt: drachten.
Ebay heb ik niet zo'n goed gevoel bij namelijk

[RobV]

'T is vaker gezegd, maar ik betaal liever $0.99 voor 1000 weerstanden, dan €1 de tien excl. verzendkosten.

[ProAce]

Voor die prijzen is het het proberen waard!
Zal is gaan zoeken, bedankt

[Boudewijn]

Heb je die dan nodig voor je website project? baco en andere dumps zijn hier vaak heel nuttig voor.

[ Voor 36% gewijzigd door Boudewijn op 16-02-2014 23:58 ]

[ProAce]

Ik heb meer projecten lopen
Deze dimgen zijn voor in mijn server case (zie signature). Het eerste gedeelte tot de led strip print is om de fans wat rustiger te laten draaien op molex, en het tweede gedeelte om wat verlichting in de kast te hebben
