Heuh, wat is dit dan?
Het komt vaak genoeg voor dan mensen een slimme constructie gebouwd hebben om iets gedaan te krijgen, even snel willen weten welke tor nou beter werkt voor een bepaald iets, truukjes willen uitwisselen om een soldeerpunt schoon te krijgen, noem maar op. In EL is daar normaliter niet echt plek voor, vandaar dat we dit maar eens proberen: een topic waar de ELlers informeel kunnen kletsen over wat ze bezighoudt.
Ok, dus...
Nou, pak een pilsje en gooi die geniale truuks, irritante hebbelijkheden of leuke features van chippies op tafel, of begin te klagen over de brandblaren aan je vingers als je nog niet zo ver bent.
IRC
Wens je gewoon lekker te babbelen tegen een snelheid vele malen groter dan slowchat, dan kan je vele stamgasten en andere gasten vinden op IRC. icr.tweakers.net in #elektro.
Vorige delen...
01 02 03
De vaste spammers stamgasten...

• ThinkPad
• DaWaN
• wacco
• Atlas
• bobo1on1
• rreal_FireFly
• Boudewijn
• mace
• Sprite_tm
• ssj3gohan

Geef ze een pint!
En als laatste:
Dit is een iets wat groter experimentje geïnspireerd door de NOS-kroeg. Ik hoop dat jullie het kunnen waarderen en het gezellig kunnen houden, zodat er nog vele delen kunnen volgen.

Met dank aan:
Sprite_tm voor de originele TS en de stats
madwizard voor het plaatje


http://tweakers.net/ext/f/lyIJ9LZ1MmYEdXNH9bk9XxJ9/full.jpg

[Voor 9% gewijzigd door Ibex op 19-05-2009 07:14]

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


Acties:
  • 0Henk 'm!

  • Anthor
  • Registratie: juni 2002
  • Niet online
Thuis problemen met je .Hex?
Last van je weerstand?
Beschik je niet over de juiste capaciteiten?
Last van spanningen?
Functioneert je PIC niet naar behoren?
Zit je vast in een oneindige loop?

Kom naar de El-kroeg !!!

Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

roflmao, die woordspelingen :D

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

Woei tvp. (Ja Boudewijn, ook jouw post is een TVP, ik heb je door. :P )

Edit: Pattex repair extreme is fantastische lijm!

Stinkt niet, plakt niet binnen 3 seconden je vingers en andere lichaamsdelen aan elkaar, corrigeerbaar, elastisch, transparant, temperatuurbestendig en sterk genoeg om een trafo in een kastje vast te lijmen als je te lui bent om te schroeven. (En hij is meteen mechanisch ontkoppeld want het is elastisch. *O* )

Werkt ook erg goed voor koelkastrubbers kan ik je uit ervaring vertellen.

Nadeeltje is dat het 48 uur duurt voor volledige uitharding maar na 1 dag zit het al behoorlijk vast.

[Voor 165% gewijzigd door mace op 18-05-2009 22:55]


Acties:
  • 0Henk 'm!

  • Sprite_tm
  • Registratie: september 2002
  • Laatst online: 29-11 05:13

Sprite_tm

Semi-Chinees

Grappig trouwens, als ik het zo zie is de EL-kroeg on de loop van het eind van het vorige deel groter geworden dan de NOS-kroeg waar het idee op gebaseerd is.

Mace: Klinkt als goede shit :) Kost het nog enigszins uur, financieel gezien?

Relaxen und watchen das blinkenlichten. | Laatste project: Ikea Frekvens oog


Acties:
  • 0Henk 'm!

  • Ibex
  • Registratie: november 2002
  • Laatst online: 29-11 11:06

Ibex

^^ met stom.

Topicstarter
Sow, eventjes nog wat stats in de TS gezet. Toffe ideen zijn altijd welkom.

Ik zit overigens nu te prutsen met data in het programmageheugen opgeslagen. Op een of andere manier lijk ik enkel troep uit te lezen in plaats van de data die ik zou verwachten. Morgen maar eens met een frisse(re) kop opnieuw proberen :).

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


Acties:
  • 0Henk 'm!

  • Sprite_tm
  • Registratie: september 2002
  • Laatst online: 29-11 05:13

Sprite_tm

Semi-Chinees

Je progde toch in assembly voor de AVR? Houd je er dan rekening mee dat je labels tellen in instructies (=16bit) terwijl lpm een byte-adres nodig heeft? Zo moet 't:
code:
1
2
3
4
5
ldi zlo,low(mijn_data*2)
ldi zhi,high(mijn_data*2)
lpm ;r0 bevat nu 0xa5

mijn_data: .db 0xa5

Relaxen und watchen das blinkenlichten. | Laatste project: Ikea Frekvens oog


Acties:
  • 0Henk 'm!

  • DaWaN
  • Registratie: oktober 2002
  • Laatst online: 21:31

DaWaN

'r you wicked ??

Ibex schreef op maandag 18 mei 2009 @ 23:24:
Sow, eventjes nog wat stats in de TS gezet. Toffe ideen zijn altijd welkom.

Ik zit overigens nu te prutsen met data in het programmageheugen opgeslagen. Op een of andere manier lijk ik enkel troep uit te lezen in plaats van de data die ik zou verwachten. Morgen maar eens met een frisse(re) kop opnieuw proberen :).
Wat ga je nu eigenlijk bouwen dan ?
Ik heb nog ideeën nodig voor mijn OSD-op-scoop ding. Hij werkt volledig maar ik heb nog zoveel tijd over, nu kan ik pong/snake erop gaan bouwen maar dat is weer niet echt origineel, iemand een beter idee ?

If you do not change direction, you may end up where you are heading


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Ik heb zojuist een MHZS cd-speler (chinees, mace1337 (:+) kent hem wel) onder handen genomen.
Die apen hebben daar een 7805 en een 7812 in gestopt, zonder ontkoppel C'tjes.


Ja de foto is net zo brak als de implementatie.

Heb er ook nog een van 'na' de condensatoren, dat ziet er echt anders uit.

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • dalus
  • Registratie: januari 2006
  • Laatst online: 30-10 17:32

dalus

Firing Sparks

Ach moet kunnen toch. Minimal engineering als het maar voor even werkt is het goed zat. Veiligheid is ook niet van belang. Pay peanuts get monkeys :P

High Powered Madness


Acties:
  • 0Henk 'm!

  • Atlas
  • Registratie: mei 2002
  • Niet online

Atlas

Ik flits niet meer terug!

Iemand nog mooie ideeen voor een scope? Mijn oude is stuk :(
/tvp :P

Join the dark side, we have cookies :)
You need only two tools. WD-40 and duct tape. If it doesn't move and it should, use WD-40. If it moves and shouldn't, use the tape.


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Wat zijn je eisen en budget?

Maarruh, wat ben jij nou voor tweaker-admin? Je scope fix je zelf!
dalus schreef op maandag 18 mei 2009 @ 23:39:
Ach moet kunnen toch. Minimal engineering als het maar voor even werkt is het goed zat. Veiligheid is ook niet van belang. Pay peanuts get monkeys :P
Nou, ik heb de 7812 eens van 2 C'tjes voorzien. Die cd-speler kost een paar centen en die C'tjes kosten geen drol.


Die met die lage ripple is de 7812.... wel met C'tjes.

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • bobo1on1
  • Registratie: juli 2001
  • Laatst online: 07-11 19:06
Waarom sta ik in de topicstart? :P

Impedance, a measure of opposition to time-varying electric current in an electric circuit.
Not to be confused with impotence.


Acties:
  • 0Henk 'm!

  • Ibex
  • Registratie: november 2002
  • Laatst online: 29-11 11:06

Ibex

^^ met stom.

Topicstarter
Sprite_tm schreef op maandag 18 mei 2009 @ 23:27:
Je progde toch in assembly voor de AVR? Houd je er dan rekening mee dat je labels tellen in instructies (=16bit) terwijl lpm een byte-adres nodig heeft? Zo moet 't:
code:
1
2
3
4
5
ldi zlo,low(mijn_data*2)
ldi zhi,high(mijn_data*2)
lpm ;r0 bevat nu 0xa5

mijn_data: .db 0xa5
Het probleem:

Er staat "HeloWrld" in een stukje program memory. Ik wil dit simpelweg letter per letter tonen op het display, tot ik 0 vind, dan weet ik dat de string gedaan is. Momenteel ga ik ervan uit dat ik steeds maximaal 8 karakters heb, later ga ik trachten een "scroll" functionaliteit te schrijven.

Wat verwacht ik op het scherm:

[norml][H][e][l][o][W][r][l][d][/norml]


Wat krijg ik:

code:
1
2
3
4
5
6
[$][@][7][&][#][(][D][>] ; gedurende 1 seconde, de tekens zijn iets anders in werkelijkheid
[!][a][,][?][-][^][_]["] ; nogmaals 1 seconde
[r][l][d][H][e][l][o][W] ; deze verkapte string gedurende 2 seconden
[#][#][#][#][#][#][#][#] ; een fractie van een seconde
[!][%][,][=][@][l][z][~] ; 1 seconde
; en dan gaat het terug naar lijn 3 om zo de hele tijd deze laatste drie lijnen te herhalen.


Je moet weten dat de functie displaytekst hieronder elke seconde aangeroepen word door een timer.

Mijn code is nu ongeveer zo:

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
;...
.def temp = r16
.def character = r17
.def position = r18
.def argument = r19
.def registerselect = r20
.def databyte = r24
.def addressbyte = r25
.def working1 = r26
;...
displaytekst:
    ldi ZH, high(message << 1)
    ldi ZL, low(message << 1)
    clr working1

    startdisplay:
        lpm character, Z+
        tst character
        breq messagewritten
        mov position, working1
        rcall writechar
        inc working1
        rjmp startdisplay

    messagewritten:
ret

writechar:
    mov temp, position      ; 0b?????xxx
    andi temp, 0b00000111   ; 0b00000xxx
    ori temp, 0b00011000    ; 0b00011xxx -> add A4 and A3
    ori temp, 0b11100000    ; 0b11111xxx -> set nCE, nWR and nRD

    andi character, 0b01111111

    mov addressbyte, temp
    mov databyte, character
    rcall writedata
ret

writedata:
    mov temp, addressbyte

    mov argument, addressbyte
    ldi registerselect, 0b00000000
    rcall loadbyte

    mov argument, databyte
    ldi registerselect, 0b00000001
    rcall loadbyte

    andi temp, 0b01111111   ; lower nCE
    mov argument, temp
    ldi registerselect, 0b00000000
    rcall loadbyte

    andi temp, 0b10111111   ; lower nWR
    mov argument, temp
    ldi registerselect, 0b00000000
    rcall loadbyte

    ori temp, 0b01000000    ; set nWR
    mov argument, temp
    ldi registerselect, 0b00000000
    rcall loadbyte

    ori temp, 0b10000000    ; set nCE
    mov argument, temp
    ldi registerselect, 0b00000000
    rcall loadbyte
ret

loadbyte:
    rcall loadbit ;bit 7
    lsl argument
    rcall loadbit ;bit 6
    lsl argument
    rcall loadbit ;bit 5
    lsl argument
    rcall loadbit ;bit 4
    lsl argument
    rcall loadbit ;bit 3
    lsl argument
    rcall loadbit ;bit 2
    lsl argument
    rcall loadbit ;bit 1
    lsl argument
    rcall loadbit ;bit 0

    rcall strobeSTCP
ret

loadbit:
    sbrs argument, 7
    rjmp clearDS
    setDS:
        sbi PORTB, 0
        rjmp endloadbit
    clearDS:
        cbi PORTB, 0
    endloadbit:
    rcall strobeSHCP
    cbi PORTB, 0
ret
;...
message:
.db "HeloWrld",0,0

Een hele lap, maar misschien ligt het probleem totaal ergens anders.

Als ik de code in displaytekst vervang naar volgende code, werkt alles prima:

code:
1
2
3
4
5
6
7
8
9
10
11
12
    ldi character, 'H'
    ldi position, 0b00000000
    rcall writechar
    ldi character, 'e'
    ldi position, 0b00000001
    rcall writechar
    ldi character, 'l'
    ldi position, 0b00000010
    rcall writechar
    ldi character, 'o'
    ldi position, 0b00000011
    rcall writechar
DaWaN schreef op maandag 18 mei 2009 @ 23:28:
[...]

Wat ga je nu eigenlijk bouwen dan ?
Voorlopig nog niets concreet. Maar het was alweer een twee jaar geleden (ongeveer) dat ik nog eens serieus geknutseld had met electronica. Maar nu ik een nieuw appartement heb met een huge bureau, kan ik terug lekker aan de slag gaan, zonder 's avonds alles te moeten opruimen :).

Er zijn een aantal dingen die ik momenteel onder de knie wil krijgen:
- ATtiny2313 (ik had voorheen enkel ervaring met een ATmega8583)
- Schuifregisters
- Een nieuw schermpje: HDSP-2110 (prachtig en leuk ding!)

Ik had al ervaring met timers e.d. maar je vergeet snel kleine dingen waardoor je wel eventjes zoet bent.

Volgende stappen zijn:
- Het tonen van tekst die ik intyp in een console en via seriele poort verstuur, afhankelijk van wanneer mijn laatste onderdeeltjes toekomen.
- Het uitlezen en verwerken van GPS signaal uit mijn receivertje
- Schrijven (en lezen) van (en naar) een SD kaartje
- Alles combineren en een soort van GPS-logger maken :).

[Voor 36% gewijzigd door Ibex op 19-05-2009 07:58]

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


Acties:
  • 0Henk 'm!

  • wacco
  • Registratie: augustus 2002
  • Laatst online: 28-01-2018

wacco

cli, hlt.

Sprite_tm schreef op maandag 18 mei 2009 @ 23:09:
Grappig trouwens, als ik het zo zie is de EL-kroeg on de loop van het eind van het vorige deel groter geworden dan de NOS-kroeg waar het idee op gebaseerd is.
EL kletst gewoon veel makkelijker in zo'n format. Meeste problemen zijn toch wel in een paar posts opgelost, dus waarom dan een heel topic aanmaken? :)
Anthor schreef op maandag 18 mei 2009 @ 22:10:
Thuis problemen met je .Hex?
Last van je weerstand?
Beschik je niet over de juiste capaciteiten?
Last van spanningen?
Functioneert je PIC niet naar behoren?
Zit je vast in een oneindige loop?

Kom naar de El-kroeg !!!
Held :D

tvp, wasda? :+

Spolap: Interactive webcomic


Acties:
  • 0Henk 'm!

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

Sprite_tm schreef op maandag 18 mei 2009 @ 23:09:
Mace: Klinkt als goede shit :) Kost het nog enigszins uur, financieel gezien?
Een tubetje van 20 gram kost 6 á 7 euro. Je hebt er heel weinig van nodig.
http://www.schleiper.com/.../403/SPD/0/REF/PAE489858/
Boudewijn schreef op maandag 18 mei 2009 @ 23:32:
Ik heb zojuist een MHZS cd-speler (chinees, mace1337 (:+) kent hem wel) onder handen genomen.
Die apen hebben daar een 7805 en een 7812 in gestopt, zonder ontkoppel C'tjes.
Jaja $(whoami) :P
spoiler:
Corpsbal >:)
[afbeelding]
Ja de foto is net zo brak als de implementatie.

Heb er ook nog een van 'na' de condensatoren, dat ziet er echt anders uit.
Die 317's en 337's zijn wel goed ontkoppeld toch?
bobo1on1 schreef op dinsdag 19 mei 2009 @ 02:19:
Waarom sta ik in de topicstart? :P
Omdat je net zo'n spamslet vaste gast bent als ik. :+

[Voor 14% gewijzigd door mace op 19-05-2009 08:53]


Acties:
  • 0Henk 'm!

  • IWriteCode
  • Registratie: juli 2000
  • Laatst online: 22:26

IWriteCode

Less = more

(jarig!)
Wil je 's-morgens vroeg je favoriete kroeg binnen stappen, zit er een groot slot op de deur :(

Hulde aan Ibex voor het openen van het nieuwe topic :-)

Less = more


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

mace schreef op dinsdag 19 mei 2009 @ 08:47:
jaja $(whoami) :P
spoiler:
Corpsbal >:)
Ik, corporaal? :?
mace schreef op dinsdag 19 mei 2009 @ 08:47:
Die 317's en 337's zijn wel goed ontkoppeld toch?
Jep. Alleen de 7812 en de 7805 zijn 'wat minder'.

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • maikel
  • Registratie: januari 2001
  • Laatst online: 14:21
Ik zag net op SamenKopen.net soldeerstations te koop. Aangezien ik op dit moment een oude soldeerbout leen van mijn vader, leek het mij wel iets om zelf een station aan te schaffen.
Heeft er iemand ervaring met de Aoyue 968?

Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Er zijn massas ervaringen mee ;).

Ik vind het zelf niets, maar ik ben weller-user.
Aan de andere kant, het is ook veel goedkoper. hoevaak soldeer je? Imo kun je voor die paar tientjes geen buil vallen.

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • almightyarjen
  • Registratie: maart 2002
  • Laatst online: 22:39

almightyarjen

When does the hurting stop?

In deeltje 2 werd deze gepost:



Die's echt cool :9~ Waar kan je die krijgen?

Patreon | Main Youtube | Work In Progress Youtube


Acties:
  • 0Henk 'm!

  • w-dev
  • Registratie: september 2008
  • Laatst online: 27-11 15:31
Ik heb sinds een paar wegen een aoyue 936 soldeerstation, ik had hiervoor een weller station geleend van iemand anders en ik moet zeggen de aoyue doet niet onder voor de weller. Er is nog niet veel mee gesoldeerd maar ik vind het tot nu toe wel een fijn soldeerstation.

Ik heb hem bij deze winkel besteld:

http://www.eleshop.nl/aoyue-936-soldeerstation-p-61.html

p.s.
Hoe stuur je zoiets eigenlijk aan:
http://www.voti.nl/winkel/catalog.html?DISP-6

[Voor 11% gewijzigd door w-dev op 19-05-2009 13:58]


Acties:
  • 0Henk 'm!

  • wacco
  • Registratie: augustus 2002
  • Laatst online: 28-01-2018

wacco

cli, hlt.

Die aoyue 968 stond ook nog op mijn boodschappenlijstje. Misschien dan maar via sk.net doen, scheelt toch weer een tientje. :P

Kan ik eindelijk met BGA packages gaan rotzooien. Heb een paar leuke microcontrollers op het oog welke ik wel eens aan een test wil onderwerpen. >:)

Spolap: Interactive webcomic


Acties:
  • 0Henk 'm!

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

aoyue is best aardig spul, voor het geld.
Lijkt alleen maar zo. O-)

Acties:
  • 0Henk 'm!

  • maikel
  • Registratie: januari 2001
  • Laatst online: 14:21
wouterdv schreef op dinsdag 19 mei 2009 @ 13:48:
Ik heb sinds een paar wegen een aoyue 936 soldeerstation, ik had hiervoor een weller station geleend van iemand anders en ik moet zeggen de aoyue doet niet onder voor de weller. Er is nog niet veel mee gesoldeerd maar ik vind het tot nu toe wel een fijn soldeerstation.

Ik heb hem bij deze winkel besteld:

http://www.eleshop.nl/aoyue-936-soldeerstation-p-61.html

p.s.
Hoe stuur je zoiets eigenlijk aan:
http://www.voti.nl/winkel/catalog.html?DISP-6
De sk-actie is ook van Eleshop.nl. :)
Maar gezien de positieve reacties hier, denk ik dat ik er ook maar eentje ga bestellen.

Acties:
  • 0Henk 'm!

  • Anthor
  • Registratie: juni 2002
  • Niet online
almightyarjen schreef op dinsdag 19 mei 2009 @ 13:40:
In deeltje 2 werd deze gepost:

[afbeelding]

Die's echt cool :9~ Waar kan je die krijgen?
Niet :P
maar als je er een zelf wil maken:

1: Neem een stukje gaatjes print en klem die over een stukje plexi om een stukje hout
2: Boor zo de gaatjes door de print met 1,5 mm tot je net in het hout zit:
code:
1
2
3
4
5
6
  o          o
   oooooooooo
   o        o
   o        o
   oooooooooo
  o          o

(ik weet niet of het beter is om de gaatje in de print voor te boren)

3: zaag het plexi af langs de buitense gaten.
code:
1
2
3
4
5
6
  o----------o
  |oooooooooo|
  |o        o|
  |o        o|
  |oooooooooo|
  o----------o


(het laatste kleine randje heb ik niet langs het gaatje afgezaagd, maar die heb ik met een verfstripper een beetje verwarmd, omgebogen en afgevijld.)
4: neem een stukje female header of een ic voetje met gedraaide pootjes, en breek voorzichtig de pootjes los
5: vrot de pootjes in het plexi
6: IC er in, ledje er op richten en presto.

Ik weet alleen niet of het wel ESD veilig. (was plexi nou statisch te laden?)
wouterdv schreef op dinsdag 19 mei 2009 @ 13:48:
Ik heb sinds een paar wegen een aoyue 936 soldeerstation, ik had hiervoor een weller station geleend van iemand anders en ik moet zeggen de aoyue doet niet onder voor de weller. Er is nog niet veel mee gesoldeerd maar ik vind het tot nu toe wel een fijn soldeerstation.

Ik heb hem bij deze winkel besteld:

http://www.eleshop.nl/aoyue-936-soldeerstation-p-61.html

p.s.
Hoe stuur je zoiets eigenlijk aan:
http://www.voti.nl/winkel/catalog.html?DISP-6
Ik heb ook zo'n 936 in bestelling staan op SK.

En die disp-6 moet je waarschijnlijk multiplexen. Één voor Één de common anodes aansturen en via een open collector display driver (of iets als een ULN2308) de kathodes schakelen per digit

@ ibex
Misschien kan er nog een linkje naar het irc kanaal in de TS.

Acties:
  • 0Henk 'm!

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

Plexi is wel statisch te laden geloof ik ja.

Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Definitely.

Iets met plexi staaf en wollen lap en haren van mensen ;).

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

Boudewijn schreef op dinsdag 19 mei 2009 @ 10:00:
[...]

Ik, corporaal? :?


[...]
Jep. Alleen de 7812 en de 7805 zijn 'wat minder'.
En een 7808 nog geloof ik? of een 7912 ofzo, het zijn er iig 3.

Late reactie, I know. :P

[Voor 5% gewijzigd door mace op 19-05-2009 17:08]


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Er zitten 4 LM's op de 'audioprint' in 1 lijn. Die bedoel ik primair.

Een 7805, een 317 (variabele regulator , was 16V ofzo) , een 12 en ik gok een 7905 (opamp!).

De 05 en de 12 stonden te oscilleren, de rest niet echt.

Maar dat is hier Boudewijn in "Hi-fi uit China vs. de bekende commercie..." ook wel op zijn plaats geloof ik :+.


Ik heb daar trouwens de oscillatie van die 7805 gemeten en vervolgens een 7812 verderop op de print. Dat oscilleerde ongeveer even hard, waarna ik die 7812 voorzien heb van condensatortjes. Kan dat een factoor 100 schelen?

[Voor 34% gewijzigd door Boudewijn op 19-05-2009 18:02]

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • almightyarjen
  • Registratie: maart 2002
  • Laatst online: 22:39

almightyarjen

When does the hurting stop?

Anthor schreef op dinsdag 19 mei 2009 @ 14:47:
[...]
verhaal over illuminated IC-voet
Dankjewel voor de omschrijving maar idd: plexiglas is nogal statisch :X

Patreon | Main Youtube | Work In Progress Youtube


Acties:
  • 0Henk 'm!

  • KingOfDos
  • Registratie: oktober 2001
  • Laatst online: 05-10-2018

KingOfDos

C:\DOS>_

Ik ben atm een ICSP Ziff-breadboard socket aan het bouwen (voor pic16f877a), dit vanuit een bestaand schema.

Ik heb mijn MCLR normaal aan de 5v hangen, met een diode (4141)+weerstand (4.7k) er overheen. En een extra diode (4141) vanuit de MCLR poort naar de ICSP-VPP , waarmee ik zorg dat de MCLR "of" 5v is (run) "of" 12v (progr).

Het enige probleem waar ik nou tegenaan loop, is dat ik de RB6/PGC en RB7/PGD ook in gebruik heb in mijn schema. Zoals in mijn 1e linkje staat beschreven, heb ik daar een 10k weerstand overheen hangen (pic->print). Nou loop ik echter tegen een probleempje aan, wat ik zo snel niet opgelost krijg, misschien dat hier iemand een suggestie voor heeft:

• Als ik de ICSP verbonden laat, dan werken de RB6/7 outputs niet lekker.
• Disconnect ik de ICSP, dan werkt het wel.

Nou heb ik er al 10k en 22k werstanden overheen gezet (RB6/7 naar de ICSP), in de hoop dat ik daarmee het weglekken van stroom (RBx on) naar de ICSP verzorgde. Nou kan ik ook geen diode plaatsen op de PGD (lijke me), gezien dat bi-directioneel is.

Hoe kan ik dit probleem oplossen? Of moet ik gewoon altijd mijn ICSP kabel verwijderen (wat erg jammer zou zijn)?

*NIX ftw


Acties:
  • 0Henk 'm!

  • virus.elektro
  • Registratie: januari 2002
  • Laatst online: 22-11 14:34

virus.elektro

profesionele monitor sloper

joepie mijn hbo gaat verhuizen en dat betekend opruimen. begin van dit jaar mezelf op de scope en toonfietslijst gezet. en gisteren mocht ik dus mijn scope uitzoeken. ik hen dus nu een Hameg Hm407 scope voor niks. nu nog wachten op de toonfiets

dat betekend dus een 40mhz scope met storage functie voor niks. de scope is analoog digitaal wat betekend dat er digitale knoppen op zitten en nog een ouderwetse beeldbuis.

[Voor 26% gewijzigd door virus.elektro op 19-05-2009 21:09]

elektrotechniek is leuk (nog wel). ik ga dus weer verder met leuke dingen ontwerpen. amd 2200+ 256mb 333mhz,gf4 440mx, 120gb,16X dvd. jarr-url


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Leuk, voor noppes :).

Beetje nette staat, of mishandeld?

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

Boudewijn schreef op dinsdag 19 mei 2009 @ 17:55:
Er zitten 4 LM's op de 'audioprint' in 1 lijn. Die bedoel ik primair.

Een 7805, een 317 (variabele regulator , was 16V ofzo) , een 12 en ik gok een 7905 (opamp!).

De 05 en de 12 stonden te oscilleren, de rest niet echt.

Maar dat is hier Boudewijn in "Hi-fi uit China vs. de bekende commercie..." ook wel op zijn plaats geloof ik :+.
Zoals je hier ziet zijn het 3 78xx en 3 LM3xx-en.



Ik denk dat de 317 en 337 voor de symmetrische 16 volt zorgen van de opamps.

Zoals je ziet heb ik de 3 78xx-en voorzien van capjes en de LM3xx-en niet.

Als je nog bezig bent kan je dan voor mij kijken of de LM317 rechtsbovenin oscilleert? :>
Dat is die ene met het koelrib, en dan diegene het dichts tegen de DAC.
Ik heb daar trouwens de oscillatie van die 7805 gemeten en vervolgens een 7812 verderop op de print. Dat oscilleerde ongeveer even hard, waarna ik die 7812 voorzien heb van condensatortjes. Kan dat een factoor 100 schelen?
Blijkbaar. 8)7

Iets anders, weet iemand welke fabrikant deze buisjes heeft gemaakt?

http://tweakers.net/ext/f/79M1IbWD412Y6EpaglxMD8BP/thumb.jpg
klikbaar uiteraard.

Er staat op:
5670
USA (en dan een driehoekje)
En dan een soort blokgolf in puntjes.

Ik weet welke soort buis het is etc... maar ik ben benieuwd wie ze gemaakt heeft.

[Voor 13% gewijzigd door mace op 19-05-2009 21:53]


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

GE heeft dat type gemaakt :).
Weet niet of het die specifieke is.

Zal straks wel effe meten .

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • asvogel
  • Registratie: november 2007
  • Laatst online: 22:46
Misschien kan iemand me met het volgende helpen:

Ik wil een losstaand 'dingetje' maken dat, wanneer je op een knopje drukt, een signaaltje verstuurt. Dat signaaltje vang ik dan weer op op het 'basisstation'. Dat 'dingetje' kan ik makkelijk maken met een batterijtje erin (het 'basisstation' is gewoon gevoed), maar ik zoek eigenlijk een andere oplossing. Ik dacht aan een knopje dat een klein beetje energie levert wanneer je 'm indrukt - net genoeg om die data-overdracht te verzorgen. Zoiets als dit, maar dan mag het eenvoudiger (geen 12 bits ID nodig). De maximale afstand die overbrugd moet worden is ook maar 15 cm.

Mijn eerste probleem is: Wat voor switch heb ik hiervoor nodig? Bestaan hiervoor standaard schakelaartjes, of moet ik iets gaan improviseren? Ik kon, behalve die link, geen vergelijkbare projectjes vinden voor meer ideeen...

Acties:
  • 0Henk 'm!

  • Mr_gadget
  • Registratie: juni 2004
  • Laatst online: 21:23

Mr_gadget

C8H10N4O2 powered

Je moet een piezo hebben, zo'n ding dat ook in aanstekers zit. Geen idee of daar standaard schakelaars voor bestaan.
15 cm is overigens wel erg kort, een draadje leggen is veel makkelijker..

Acties:
  • 0Henk 'm!

  • virus.elektro
  • Registratie: januari 2002
  • Laatst online: 22-11 14:34

virus.elektro

profesionele monitor sloper

Boudewijn schreef op dinsdag 19 mei 2009 @ 21:12:
Leuk, voor noppes :).

Beetje nette staat, of mishandeld?
nette staat. ik heb alleen geen probes maar die ga ik wel zelf halen, op school zijn ze echt bagger

verhuizen is leuk.
er is een speciale mee neem tafel op de verdieping waarop dingen worden neergelegd die weggaan
ik heb daar al een x-y recorder vanaf gehaald.

ook liggen of lagen er patroonbanden met weerstanden. zeker 2meter lang ofzo. ik heb ook een hele 74 serie gezien maar aangezien ze uit de jaren 70 waren heb ik ze maar laten liggen.

elektrotechniek is leuk (nog wel). ik ga dus weer verder met leuke dingen ontwerpen. amd 2200+ 256mb 333mhz,gf4 440mx, 120gb,16X dvd. jarr-url


Acties:
  • 0Henk 'm!

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

74 serie? Lachen man, kan je je eigen computer bouwen. :P

Acties:
  • 0Henk 'm!

  • naftebakje
  • Registratie: februari 2002
  • Laatst online: 12:29
Zelfde als losse 7-segments displays, maar je gebruikt de common pin om een van de 4 displaytjes te selecteren, de andere pinnen hang je aan elkaar, een led-matrix dus.

Als de boer zijn koeien kust, zijn ze jarig wees gerust. Varkens op een landingsbaan, leiden nooit een lang bestaan. Als de boer zich met stront wast, zijn zijn hersens aangetast. Als het hooi is in de schuur, zit het wijf bij den gebuur.


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

virus.elektro schreef op dinsdag 19 mei 2009 @ 22:38:
[...]


nette staat. ik heb alleen geen probes maar die ga ik wel zelf halen, op school zijn ze echt bagger

verhuizen is leuk.
er is een speciale mee neem tafel op de verdieping waarop dingen worden neergelegd die weggaan
ik heb daar al een x-y recorder vanaf gehaald.

ook liggen of lagen er patroonbanden met weerstanden. zeker 2meter lang ofzo. ik heb ook een hele 74 serie gezien maar aangezien ze uit de jaren 70 waren heb ik ze maar laten liggen.
Patroonbanden? Gewoon die papieren soort reels?
Tsja als je bij farnell koopt zit echt alles daar op .

74 serie is ook leuk, ligt hier ook nog eea.

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • Ibex
  • Registratie: november 2002
  • Laatst online: 29-11 11:06

Ibex

^^ met stom.

Topicstarter
Ik trek me de haren uit mijn hoofd. Ik slaag er gewoonweg niet in om een reeks bytes uit het program memory te lezen :(.

Ondertussen maar een beetje gespeeld met het sram door dit te gebruiken inplaats van talloze rXX registers. En dat lukt dan wel zonder problemen.

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


Acties:
  • 0Henk 'm!

  • asvogel
  • Registratie: november 2007
  • Laatst online: 22:46
Mr_gadget schreef op dinsdag 19 mei 2009 @ 22:25:
Je moet een piezo hebben, zo'n ding dat ook in aanstekers zit. Geen idee of daar standaard schakelaars voor bestaan.
15 cm is overigens wel erg kort, een draadje leggen is veel makkelijker..
Als ik op piezo switch zoek, krijg ik alleen van die aanraak-dingen. Het lukt me dus niet om de juiste schakelaar te vinden daarvoor - ik heb het idee dat ik niet de juiste naam te pakken heb. Een aansteker-schakelaar is wat te zwaar voor deze toepassing.

Een draadje is op zich zeker makkelijker, maar mijn knop kan draaien, dus dan moet ik daar iets met sleepcontacten op maken. Gezien de ruimte is dat lastig.

  • madwizard
  • Registratie: juli 2002
  • Laatst online: 22-04-2018

madwizard

Missionary to the word of ska

Ibex: je gebruikt niet toevallig r30 of r31 als registers ergens voor? Want Z = r31:r30. Misschien dat je dat allang wist maar zie ook niet zo gauw iets anders wat er mis is in je code.

www.madwizard.org


  • Ibex
  • Registratie: november 2002
  • Laatst online: 29-11 11:06

Ibex

^^ met stom.

Topicstarter
Nop, ik gebruik r16 t.e.m. r24. Ik kan me echt niet meer inbeelden wat er mis is.

Iemand zin om eventjes mijn code na te lezen aub? Je kan ze vinden op http://pastebin.com/m2ed84ed8. Er staat een hele zwik in commentaar in de displaytekst methode. Het stuk in commentaar is gewoon manueel de tekst zetten, de code eronder niet in commentaar is via het program memory.

Ik begin te vrezen dat ik gewoon die HDSP-2110 niet correct aanstuur.

[Voor 8% gewijzigd door Ibex op 21-05-2009 11:18]

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


  • virus.elektro
  • Registratie: januari 2002
  • Laatst online: 22-11 14:34

virus.elektro

profesionele monitor sloper

doe je niet iets fout met de pointer naar het bericht?
code:
1
2
ldi ZH, high(message << 1)
ldi ZL, low(message << 1)

ik vind dit soort toewijzingen altijd een beetje vreemd, lees ik heb ze nooit helemaal gesnapt.
maar als er niks op je display komt kan het natuurlijk dat Z naar de verkeerde plek wijst.
kan je de code in linux simuleren?
zo ja dan even kijken of er inderdaad daar een character staat en niet een nop ofzo.

het lijkt me sterk dat het aan de aansturing ligt, als je het gewoon in code zet werkt het namelijk wel.

elektrotechniek is leuk (nog wel). ik ga dus weer verder met leuke dingen ontwerpen. amd 2200+ 256mb 333mhz,gf4 440mx, 120gb,16X dvd. jarr-url


  • madwizard
  • Registratie: juli 2002
  • Laatst online: 22-04-2018

madwizard

Missionary to the word of ska

Pointer klopt wel, heb het even in simulatie geprobeerd (kreeg geen timer interrupt daar maar even geforceerd) en dan wordt netjes steeds elke byte uitgelezen.

Het ziet er inderdaad wat vreemd uit maar is wel logisch. Het programmageheugen werkt met words van 16-bits. Meestal gaat dat in 8-bits, maar omdat instructies 16 bits zijn is het handiger dit per 16-bits te doen. Je hebt namelijk toch altijd 2 bytes nodig voor de CPU en zo kunnen deze in 1 kloktik uit het geheugen gelezen worden. Daarnaast heb je de helft minder adressen nodig, wat voor pointers (denk hierbij ook aan de program counter en branch instructies) weer scheelt.

Omdat het toch wel handig is data uit het programmageheugen te kunnen lezen hebben ze de lpm instructie bedacht. Alleen is de AVR een 8-bit CPU en dus is het wat onhandig als deze met 16-bits words zou werken. Vandaar dat de lpm instructie op byte niveau werkt. Dat betekent wel dat een programma adres niet genoeg is om aan te geven welke byte je wilt, want er zitten er immers 2 op elk adres. Vandaar dat de adressen vermenigvuldigd worden met 2 om byte adressen in plaats van word adressen te krijgen, zodat je ook de '2e byte' (oneven adressen) kunt uitlezen. Het byte adres is message * 2 (of message << 1), om het in het Z register te krijgen heb je dan van dat adres weer de laagste (low) en hoogste (high) byte nodig. En zo ben je bij deze syntax aangekomen.

www.madwizard.org


  • Ibex
  • Registratie: november 2002
  • Laatst online: 29-11 11:06

Ibex

^^ met stom.

Topicstarter
Ik heb even een routine bijgeschreven die een ledje laat knipperen op het ritme van de seconde, zodat ik zie wanneer er telkens een update zou moeten komen.

Bovendien heb ik de code in de displaytekst methode vervangen door volgende code:

code:
1
2
3
4
5
6
7
8
9
    mov position, temp2
    mov character, temp3
    rcall writechar
    inc temp2
    sbrc temp2, 3
    ldi temp2, 0b00000000
    inc temp3
    sbrc temp3, 7
    ldi temp3, 0b00000000


Dit zou normaalgezien telkens het volgende karakter moeten laten tonen in het volgende veld, eventueel terugspringend naar het eerste veld / teken indien alle velden / tekens zijn doorlopen. Vanzelfsprekend worden temp2 en temp3 nergens anders voor gebruikt.

Het vreemde is dat de microcontroller na 3 seconden gewoon stopt (crashed I guess), waardoor er maar twee tekens verschijnen.

[Voor 4% gewijzigd door Ibex op 21-05-2009 12:53]

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


  • virus.elektro
  • Registratie: januari 2002
  • Laatst online: 22-11 14:34

virus.elektro

profesionele monitor sloper

madwizard schreef op donderdag 21 mei 2009 @ 12:25:
Pointer klopt wel, heb het even in simulatie geprobeerd (kreeg geen timer interrupt daar maar even geforceerd) en dan wordt netjes steeds elke byte uitgelezen.

Het ziet er inderdaad wat vreemd uit maar is wel logisch. Het programmageheugen werkt met words van 16-bits. Meestal gaat dat in 8-bits, maar omdat instructies 16 bits zijn is het handiger dit per 16-bits te doen. Je hebt namelijk toch altijd 2 bytes nodig voor de CPU en zo kunnen deze in 1 kloktik uit het geheugen gelezen worden. Daarnaast heb je de helft minder adressen nodig, wat voor pointers (denk hierbij ook aan de program counter en branch instructies) weer scheelt.

Omdat het toch wel handig is data uit het programmageheugen te kunnen lezen hebben ze de lpm instructie bedacht. Alleen is de AVR een 8-bit CPU en dus is het wat onhandig als deze met 16-bits words zou werken. Vandaar dat de lpm instructie op byte niveau werkt. Dat betekent wel dat een programma adres niet genoeg is om aan te geven welke byte je wilt, want er zitten er immers 2 op elk adres. Vandaar dat de adressen vermenigvuldigd worden met 2 om byte adressen in plaats van word adressen te krijgen, zodat je ook de '2e byte' (oneven adressen) kunt uitlezen. Het byte adres is message * 2 (of message << 1), om het in het Z register te krijgen heb je dan van dat adres weer de laagste (low) en hoogste (high) byte nodig. En zo ben je bij deze syntax aangekomen.
oke. je schuift gewoon 1 naar links. dat is inderdaad hetzelfde als keer 2. zo had ik er nog niet over nagedacht. de vorige keer dat ik zoiets deed had ik het gewoon keer 2 gedaan

elektrotechniek is leuk (nog wel). ik ga dus weer verder met leuke dingen ontwerpen. amd 2200+ 256mb 333mhz,gf4 440mx, 120gb,16X dvd. jarr-url


  • _ferry_
  • Registratie: januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

virus.elektro schreef op dinsdag 19 mei 2009 @ 21:03:
joepie mijn hbo gaat verhuizen en dat betekend opruimen. begin van dit jaar mezelf op de scope en toonfietslijst gezet. en gisteren mocht ik dus mijn scope uitzoeken. ik hen dus nu een Hameg Hm407 scope voor niks. nu nog wachten op de toonfiets

dat betekend dus een 40mhz scope met storage functie voor niks. de scope is analoog digitaal wat betekend dat er digitale knoppen op zitten en nog een ouderwetse beeldbuis.
Altijd handig :)

Ik liep vandaag bij ons op de TD, stond er ook een scoop (ook een hameg, zag er aardig hetzelfde uit, ook met storage+ a/d) met daarop een fel oranje sticker "AFGEKEURD".

Nu nog iemand vinden die mij gaat vertellen waarom hij is afgekeurd en of ie met mij mee naar huis mag :P

  • madwizard
  • Registratie: juli 2002
  • Laatst online: 22-04-2018

madwizard

Missionary to the word of ska

virus.elektro schreef op donderdag 21 mei 2009 @ 14:13:
oke. je schuift gewoon 1 naar links. dat is inderdaad hetzelfde als keer 2. zo had ik er nog niet over nagedacht. de vorige keer dat ik zoiets deed had ik het gewoon keer 2 gedaan
Als je niet een hele crappy compiler hebt maakt die daar waarschijnlijk toch een shift van.

edit: nu ik nog eens nadenk, het gaat hier natuurlijk om assembler (niet C) en om een constante dus er wordt helemaal geen instructie voor het vermenigvuldigen gegenereerd. Dus produceert beiden altijd hetzelfde.

[Voor 22% gewijzigd door madwizard op 21-05-2009 15:07]

www.madwizard.org


  • Ibex
  • Registratie: november 2002
  • Laatst online: 29-11 11:06

Ibex

^^ met stom.

Topicstarter
Ok, het probleem dat de microcontroller lijkt te crashen is opgelost. Ik overschreef *ergens* een waarde :). Nu nog proberen om die string uit het @#$% programmemory te halen :p.

[Voor 94% gewijzigd door Ibex op 21-05-2009 15:26]

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


  • madwizard
  • Registratie: juli 2002
  • Laatst online: 22-04-2018

madwizard

Missionary to the word of ska

Zie trouwens dat je nogal omslachtig met RAM geheugen werkt, mocht je het nog niet weten, dit hoeft niet per se via het X register:
code:
1
2
3
4
5
6
7
8
9
10
.dseg

settings: .byte 1
second:   .byte 1
fifth:    .byte 1

.cseg

lds r5, settings ; laad r5 in settings
sts second, r6   ; sla r6 in second op

www.madwizard.org


  • Ibex
  • Registratie: november 2002
  • Laatst online: 29-11 11:06

Ibex

^^ met stom.

Topicstarter
*O*. Het moet een bug zijn in gavrasm. Ik heb nu eventjes AVR studio 4 op mijn oude windowslaptop geinstalleerd (damnnn, dat ding is traag) en dan met remote desktop eventjes mijn .asm gebuild en naar mijn microcontroller geflashed, en het ding werkt gewoon perfect...

Nu vraag ik me toch echt af waar die bug zit...



@madwizard: He, dat wist ik nog niet. Ook wel handig in feite, heb je ook geen speciale functies en dergelijke meer nodig.



Zozo, eens ik die bug in gavrasm had ontdekt en ik nu met AVR studio compileer, gaat het lekker vlot *O*.

Ondertussen heb ik de code iets opgeruimt en werk ik nu zo veel mogelijk in het sram. Voorlopig copier ik de te tonen string in een buffer in het sram en vervolgens copier ik deze naar een andere plaats in het sram. Van daaruit toon ik deze op het scherm. Is de string langer dan 8 karakters, dan begin ik na een halve seconde de tekst te scrollen, toon deze weer een halve seconde vast op het scherm en scroll weer, ... Is de string korter of gelijk aan 8 karakters, dan scroll ik niet :).

Als volgende stap (maar daarvoor is het nog even wachten op onderdeeltjes) ga ik connectie maken via seriele poort naar de computer en via een hyperterminal achtig iets tekst verzenden naar de microcontroller. Deze zal dan de karakters in de buffer opslaan, tot ik een enter typ, waarna de buffer zal verplaatst worden naar het andere gedeelte in het sram van waaruit gedisplayt wordt. Op die manier kan ik naar wens typen zonder dat de weergave op het schermpje in de soep draait.

[Voor 55% gewijzigd door Ibex op 21-05-2009 23:43]

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


  • Sphere-
  • Registratie: november 2003
  • Laatst online: 29-11 15:05
Iemand hier die een mini2440 ARM9 dev board heeft?

  • Sprite_tm
  • Registratie: september 2002
  • Laatst online: 29-11 05:13

Sprite_tm

Semi-Chinees

Gave shit ;) Ik heb niet dit board maar wel een OpenMoko Freerunner, die op een soortgelijke processor draait. Krengen zijn dus erg goed ondersteund in Linux.

Relaxen und watchen das blinkenlichten. | Laatste project: Ikea Frekvens oog


  • _Danny_
  • Registratie: augustus 2007
  • Laatst online: 06-05-2016
Sphere- schreef op zaterdag 23 mei 2009 @ 13:34:
Iemand hier die een mini2440 ARM9 dev board heeft?
LOL, gisteren ontvangen :) In de NOS kroeg al een berichtje geplaatst op zoek naar anderen die er 1 hebben. :P

edit:
Sprite_tm schreef op zaterdag 23 mei 2009 @ 14:40:
Gave shit ;) Ik heb niet dit board maar wel een OpenMoko Freerunner, die op een soortgelijke processor draait. Krengen zijn dus erg goed ondersteund in Linux.
Wat heet, je krijgt er een cd bij met sources, toolchain en voorbeeld programmatjes voor de aansturing van GPIO, ADC, EEPROM e.d. Heel leuk speelgoed!

[Voor 31% gewijzigd door _Danny_ op 23-05-2009 14:48. Reden: Reactie op sprites antwoord toegevoegd]


  • bassie
  • Registratie: november 2006
  • Laatst online: 06-07-2020
Wat was je totaal kwijt voor het bordje?

Die linux die erop zit, kan je die er ook af gooien en later er weer op zetten?

[Voor 50% gewijzigd door bassie op 23-05-2009 16:07]


  • _Danny_
  • Registratie: augustus 2007
  • Laatst online: 06-05-2016
Ik' heb 'm via ebay voor iets meer dan 80 euro inclusief verzendkosten. Kans bestaat dat ik nog btw moet afdragen (nog niets over gehoord). Dan zit er alleen chinese documentatie bij, maar daar kan ik goed mee leven ;)

  • Sphere-
  • Registratie: november 2003
  • Laatst online: 29-11 15:05
_Danny_ schreef op zaterdag 23 mei 2009 @ 16:07:
Ik' heb 'm via ebay voor iets meer dan 80 euro inclusief verzendkosten. Kans bestaat dat ik nog btw moet afdragen (nog niets over gehoord). Dan zit er alleen chinese documentatie bij, maar daar kan ik goed mee leven ;)
Dat is precies mijn probleem.. geen engelse documentatie hoewel die ebayer mij dat wel beloofd had.
developmentboard.net wil mij niet helpen omdat ik via een reseller heb gekocht. Dus als iemand wel de engelse documentatie heeft en mij een plezier wil doen.. :)
bassie schreef op zaterdag 23 mei 2009 @ 15:18:
Wat was je totaal kwijt voor het bordje?

Die linux die erop zit, kan je die er ook af gooien en later er weer op zetten?
Die kan je er inderdaad afgooien.. Er wordt ook een Windows CE image bijgeleverd.

[Voor 21% gewijzigd door Sphere- op 23-05-2009 16:48]


  • bassie
  • Registratie: november 2006
  • Laatst online: 06-07-2020
Kan je er nog wat mee zonder os(door gebrek aan documentatie)? Of is er nog wel het een en ander af te leiden?

Misschien eens op CO vragen of ze er ervaring mee hebben?

Wat voor poort heb je nodig voor het proggen? Gaat dat via usb of nog via de par poort?

[Voor 20% gewijzigd door bassie op 23-05-2009 18:42]


  • _Danny_
  • Registratie: augustus 2007
  • Laatst online: 06-05-2016
Sphere- schreef op zaterdag 23 mei 2009 @ 16:47:
Dat is precies mijn probleem.. geen engelse documentatie hoewel die ebayer mij dat wel beloofd had.
Engelse documentatie heb ik niet voor je maar alle datasheets en sourcecodes zitten er bij toch? Die chinese documentatie lijkt aan de hand van screenshots de verschillende sample codes te doorlopen - ik heb niet echt iets gezien dat mij de indruk gaf dat er meer beschreven staat?
Sphere- schreef op zaterdag 23 mei 2009 @ 16:47:
Die kan je er inderdaad afgooien.. Er wordt ook een Windows CE image bijgeleverd.
Heiligschennis!

Acties:
  • 0Henk 'm!

  • KingOfDos
  • Registratie: oktober 2001
  • Laatst online: 05-10-2018

KingOfDos

C:\DOS>_

Ik probeer een UART verbinding werkend te krijgen op mijn PIC16f877a @ 20MHz, maar op een of andere manier wil het niet werken. Ik ben al een paar dagen de documentatie aan het nalezen, icm wat zoekwerk naar bronnen welke een hardwarematige UART implementatie hebben gemaakt (examples/etc).
Ik heb een programmatje geschreven wat het zou moeten doen (althans, kwa functionaliteit komt het overeen met de gevonden uart implementaties (welke ook niet werken).

Ik heb de PIC zowel getest verbonden aan mijn Fonera 2100 (incl 3.3v to 5v ttl level converter), als aan een laptop met seriele poort (icm max232). Knoop ik echter de Fonera en de laptop aan elkaar (icm de zelfde max232) dan kan ik gewoon communiceren (9600 8n1, no flow control) over de seriele poort, dus ik kan uitsluiten dat de seriele poorten niet functioneren.
code:
1
picocom -b 9600 -f n -p n -d 8 /dev/ttyS0


Sluit ik echter de PIC aan, met het beschreven programmatje, dan krijg ik een mooi aantal "negatieve vraagtekens" te zien. Bij sommige kleine aanpassingen krijg ik:
code:
1
DLDLDD@DLDLDD@DLDLDD@DLDLDD@DLDLDD@DLDLDD@D@DLDD@D@DLDD@D@DLDD@D@DLDD@D@DLDL@D....etc


Zonder scope / logic analyser voelt dit een beetje als autorijden in het donker, zonder lichten aan.
offtopic:
Scope/LA staan op verlanglijstje :)

*NIX ftw


Acties:
  • 0Henk 'm!

  • bassie
  • Registratie: november 2006
  • Laatst online: 06-07-2020
Ik heb het even in mplab geplakt en er zit een foutje in.

movlw 129 ; 9.6K (9600) at 20MHz BRGH 1
movwf SPBRG ; enable SPBRG register baud rate

129 moet d'129' zijn.

Acties:
  • 0Henk 'm!

  • KingOfDos
  • Registratie: oktober 2001
  • Laatst online: 05-10-2018

KingOfDos

C:\DOS>_

bassie schreef op zondag 24 mei 2009 @ 10:17:
Ik heb het even in mplab geplakt en er zit een foutje in.

movlw 129 ; 9.6K (9600) at 20MHz BRGH 1
movwf SPBRG ; enable SPBRG register baud rate

129 moet d'129' zijn.
:/
Nou breekt m'n klomp!
It's alive! :D

Ik zal eens kijken of ik hier een emulator/debugger werkend kan krijgen onder linux. MPLAB schijnt wel stabiel via Wine te draaien, maar ik werk toch liever met Open Source Software. Ik weet bv dat mijn ICD2 ook "in circuit debugging" doet, maar dat soort dingen heb ik nog niet werkend.

*NIX ftw


Acties:
  • 0Henk 'm!

  • bassie
  • Registratie: november 2006
  • Laatst online: 06-07-2020
Die kleine foutjes waarvan de syntax correct is, maar net niet doen wat jij wilt zijn verschikkelijk. Ik heb deze ook alleen gevonden door mlabsim te gebruiken. Breakpoint aan het begin en eind van je init en dan de registers bekijken. Toen kwam er 41 ipv van 129 te staan.

Als je pic's wilt proggen is mplab imo het beste. Ik heb piklab geprobeert, maar ik vond het niks. De officele microchip tools werken niet zomaar, wil je C18 gebruiken zit je als nog vast aan wine.

En mplab draait prima in wine hier, een paar foutmeldingen in het begin en het watch venstertje werkt niet helemaal lekker maar voor de rest draait het prima.

Acties:
  • 0Henk 'm!

  • ThinkPad
  • Registratie: juni 2005
  • Nu online

ThinkPad

Moderator Wonen & Mobiliteit
Ik moet wat elco's hebben (105°C, low-ESR) voor in een TFT scherm.

Ik heb http://www.elektronica-online.nl/ al gevonden, maar misschien kan het nog goedkoper :P ?

Ik heb
6x 680µF 25V
3x 220µF 25V
nodig

Ik zit alleen met die Low-ESR.

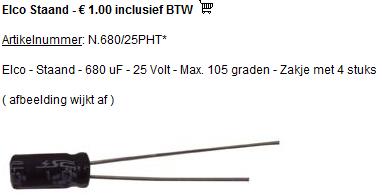

Deze wil ik gaan kopen:



Maar daar staat niks over low-ESR. Zijn die nou goed of niet?

Gas besparen door CV-tuning | Elektriciteit besparen
Geen vragen via privébericht die ook via het forum kunnen a.u.b.


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Als het er niet bijstaat zou ik het niet doen ;).

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • ThinkPad
  • Registratie: juni 2005
  • Nu online

ThinkPad

Moderator Wonen & Mobiliteit
Waar kan ik dan een beetje goedkoop elco's vinden die aan mijn eisen voldoen?

Gas besparen door CV-tuning | Elektriciteit besparen
Geen vragen via privébericht die ook via het forum kunnen a.u.b.


Acties:
  • 0Henk 'm!

  • DJSmiley
  • Registratie: mei 2000
  • Laatst online: 19:58

DJSmiley

Moderator Internet & Netwerken
ThinkPad schreef op zondag 24 mei 2009 @ 18:39:
Ik moet wat elco's hebben (105°C, low-ESR) voor in een TFT scherm.

Ik heb http://www.elektronica-online.nl/ al gevonden, maar misschien kan het nog goedkoper :P ?

Ik heb
6x 680µF 25V
3x 220µF 25V
nodig

Ik zit alleen met die Low-ESR.

Deze wil ik gaan kopen:

[afbeelding]

Maar daar staat niks over low-ESR. Zijn die nou goed of niet?
Low-ESR slaat op de weerstandswaarde bij hogere frequenties, welke je vaak tegenkomt in geschakelde voedingen (zoals jouw medion) (referentiepunt is geloof ik 100Khz)

Gewone condensatoren werken vaak wel, alleen zijn die eigenlijk hier niet voor bedoeld, met mogelijk (schadelijke) gevolgen voor je voeding.

Op Ebay kun je genoeg Low-ESR elco's vinden. Ik heb zelf een stapel liggen, gewoon van defecte mobos gehaald (die zijn ook low-esr)
Overigens zal Farnell oid die ook wel hebben, en kan je lokale electroboer daar vast wel bestellen.

Je kan even kijken of je condensatoren kunt 'groeperen', vaak zie je bv 3x680 uF parallel staan. Aangezien het de elco's in het uitgangscircuit zijn (en deze dus alleen 'afvlakken') komt de waarde niet zo kritisch, en kun je m bv prima vervangen door 1x2200uF. Alleen opletten op de spanningen.
Vervang alle elco's van ongeveer 220uF en hoger, ook al staan ze niet bol, dan nog kunnen ze brak zijn (en dat is zonder ESR tester of scope niet uit te sluiten). Brakheid/bolle elcos komt door slechte onderdelen, en dat zal dan ook voor de andere elco's uit dezelfde serie gelden.

Overigens kun je vaak ook 16V exemplaren gebruiken, even controleren welke voedingslijn ie moet afvlakken (voor de 5V lijn is een 25V exemplaar niet nodig en kan 16V ook prima.)

Voor nood kun je ook even een paar gewone elco's erin hangen, dan weet je snel genoeg of dat idd de oorzaak is/was.

[Voor 14% gewijzigd door DJSmiley op 24-05-2009 19:37]


Acties:
  • 0Henk 'm!

  • ThinkPad
  • Registratie: juni 2005
  • Nu online

ThinkPad

Moderator Wonen & Mobiliteit
Kreeg op circuitsonline dit linkje:

https://elko-shop.1a-shops.eu/

Gas besparen door CV-tuning | Elektriciteit besparen
Geen vragen via privébericht die ook via het forum kunnen a.u.b.


Acties:
  • 0Henk 'm!

  • PRaGA88
  • Registratie: juli 2007
  • Laatst online: 02-10 18:06
Ik heb een klein vraagje (ik weet niet of ik hier goed zit).
Ik zoek een Not-poortje en/of houd relais. Liefst zo klein mogelijk maar ik vind nergens waar ik dat kan krijgen. Ik weet zelfs niet in welke vormen je een not poortje kan krijgen.

Acties:
  • 0Henk 'm!

  • Sphere-
  • Registratie: november 2003
  • Laatst online: 29-11 15:05
PRaGA88 schreef op zondag 24 mei 2009 @ 20:12:
Ik heb een klein vraagje (ik weet niet of ik hier goed zit).
Ik zoek een Not-poortje en/of houd relais. Liefst zo klein mogelijk maar ik vind nergens waar ik dat kan krijgen. Ik weet zelfs niet in welke vormen je een not poortje kan krijgen.
Wikipedia: List of 7400 series integrated circuits

7414 bijvoorbeeld.

Heb je maar 1 notgate nodig kan je denken aan een http://focus.ti.com/lit/ds/symlink/sn74ahc1g04.pdf (welliswaar alleen in SMD verkrijgbaar)

[Voor 12% gewijzigd door Sphere- op 24-05-2009 20:28]


Acties:
  • 0Henk 'm!

  • bassie
  • Registratie: november 2006
  • Laatst online: 06-07-2020


En aan die uitgang een 2e tor om je relais aan te sturen? Wel een weerstand van een paar K aan de 2e tor om de basis stroom te beperken.

Misschien dat je een Depletion mosfet kan pakken? Dat scheelt weer onderdelen.

Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Vergeet de blusdiode niet bij een relais!

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • PRaGA88
  • Registratie: juli 2007
  • Laatst online: 02-10 18:06
Eigenlijk moet ik een schakelaar omdraaien, maar deze is aan 2dingen gekoppeld en standaard is hij open maar voor de motor moet hij open blijven en voor de condensator moet hij toe.



Een van deze 2 heb ik nodig. Maar ik denk dat de bovenste het makkelijkste is.
bij die onderste zit ook nog die motor er aan. De condensator keten moet gesloten blijven en die van de motor(R) moet open blijven). Ik heb liefst de bovenste. Want als ik bij die de schakelaar indruk wordt de condensator kring onderbroken en bij de onderste niet.

[Voor 60% gewijzigd door PRaGA88 op 24-05-2009 21:33]


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Uhhh dit is een beetje een onduidelijke zin?

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • Sprite_tm
  • Registratie: september 2002
  • Laatst online: 29-11 05:13

Sprite_tm

Semi-Chinees

En bovendien zijn de plaatjes ook niet erg duidelijk... Kan je wat meer context geven: wat probeer je in ruimere zin precies te bouwen? Waar is het voor?

Relaxen und watchen das blinkenlichten. | Laatste project: Ikea Frekvens oog


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Wat wil je uberhaupt doen? Als in: waar zit het in?

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • DaWaN
  • Registratie: oktober 2002
  • Laatst online: 21:31

DaWaN

'r you wicked ??

DJSmiley schreef op zondag 24 mei 2009 @ 19:25:
[...]
Gewone condensatoren werken vaak wel, alleen zijn die eigenlijk hier niet voor bedoeld, met mogelijk (schadelijke) gevolgen voor je voeding.
Nah slechte uitleg.
De ESR waarde kun je zien als een weerstand in serie met je condensator.
Als jij op hoge frequenties die elco hard gaat laden en ontladen (hoge frequentie betekend eigenlijk hoge stromen voor korte tijden) dan krijg je met een hoge ESR waarde dus minder efficient die lading in je elco, dat betekend dat je energie verliest, de uitgangsspanning gaat een grotere rimpel krijgen en de elco's gaan langzaam stuk omdat er energie verdwijnt in de ESR (ik weet niet zeker of ze dan ook daadwerkelijk warm worden en of de temperatuur de elco dan sloopt).
DJSmiley schreef op zondag 24 mei 2009 @ 19:25:
[...]
Je kan even kijken of je condensatoren kunt 'groeperen', vaak zie je bv 3x680 uF parallel staan. Aangezien het de elco's in het uitgangscircuit zijn (en deze dus alleen 'afvlakken') komt de waarde niet zo kritisch, en kun je m bv prima vervangen door 1x2200uF. Alleen opletten op de spanningen.
Nee want dan wordt je ESR waarde dus 3x zo hoog (of nog erger zelfs, meestal hebben elco's met een grotere capaciteit zelfs een hogere ESR waarde...)

[Voor 25% gewijzigd door DaWaN op 24-05-2009 23:12]

If you do not change direction, you may end up where you are heading


Acties:
  • 0Henk 'm!

  • Ibex
  • Registratie: november 2002
  • Laatst online: 29-11 11:06

Ibex

^^ met stom.

Topicstarter
Ibex schreef op donderdag 21 mei 2009 @ 15:27:
*O*. Het moet een bug zijn in gavrasm. Ik heb nu eventjes AVR studio 4 op mijn oude windowslaptop geinstalleerd (damnnn, dat ding is traag) en dan met remote desktop eventjes mijn .asm gebuild en naar mijn microcontroller geflashed, en het ding werkt gewoon perfect...

Nu vraag ik me toch echt af waar die bug zit...
Hehe :D.
Hello.

Please be aware that a new version of the AVR command line assembler gavrasm
has been released. This version corrects two serious errors, so please use
this newer version.
In de releasenotes:
May 2009: Version 2.3
- Corrected: Serious error when addressing register ZL (R30).
- Corrected: Error when using the -x option (only external def.inc)
En inderdaad, de .hex files zijn nu identiek tussen AVR studio en gavrasm.

Hopelijk mailt hij mij terug wat nu juist de exacte fout was, ben wel benieuwd *O*.

Archlinux - Rode gronddingetjes zijn lekker - Komt uit .be


Acties:
  • 0Henk 'm!

  • PRaGA88
  • Registratie: juli 2007
  • Laatst online: 02-10 18:06
Sorry, dat ruikt me te veel naar iets illegaals. DM/mail me als je kan bewijzen dat dat niet zo is, in dat geval zet ik je post terug. - Sprite_tm

[Voor 84% gewijzigd door Sprite_tm op 25-05-2009 19:39]


Acties:
  • 0Henk 'm!

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Ik ga vanavond of morgen meuk bestellen bij farnell, heeft iemand nog iets nodig? Tegen kostprijs+verzendkosten uiteraard (geen winstoogmerk oid).

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


Acties:
  • 0Henk 'm!

  • jeronimo
  • Registratie: september 2003
  • Laatst online: 20:46
DaWaN schreef op zondag 24 mei 2009 @ 23:10:
[...]

Nah slechte uitleg.
De ESR waarde kun je zien als een weerstand in serie met je condensator.
Als jij op hoge frequenties die elco hard gaat laden en ontladen (hoge frequentie betekend eigenlijk hoge stromen voor korte tijden) dan krijg je met een hoge ESR waarde dus minder efficient die lading in je elco, dat betekend dat je energie verliest, de uitgangsspanning gaat een grotere rimpel krijgen en de elco's gaan langzaam stuk omdat er energie verdwijnt in de ESR (ik weet niet zeker of ze dan ook daadwerkelijk warm worden en of de temperatuur de elco dan sloopt).

[...]

Nee want dan wordt je ESR waarde dus 3x zo hoog (of nog erger zelfs, meestal hebben elco's met een grotere capaciteit zelfs een hogere ESR waarde...)
De verliezen veroorzaken warmte, waarmee je de elco kunt opblazen. De cap is daarom ook voorzien van een kerfjes zodat de elco aan die kant ploft in plaats van uit elkaar klapt.

  • Boudewijn
  • Registratie: februari 2004
  • Niet online

Boudewijn

omdat het kan

Weet er iemand waar je een tactile switch (a la http://parts.digikey.com/1/parts-kws/tactile-switch) met 4mm grid ipv 6 kunt krijgen?

Ik ben verslaafd aan koken. Volg me op https://www.kookjunk.nl


  • it0
  • Registratie: april 2000
  • Laatst online: 13-11 23:12

it0

Mijn mening is een feit.

Ik heb een simpele unipolaire motordriver gemaakt met wat oude motoren 12v 330ma maar dat bleek veels te zwak voor mijn zelfbouw cnc. Dus nieuwe gekocht bij stappenmotor.nl maar die werken wel goed maar worden snel heet. Na een korte tijd (paar minuten) verliezen ze stappen.

Ter info de driver zet halve stappen.

Zou er een bug zitten in mijn driver ( 0 problemen met de oude motoren) of worden ze gewoon te heet?

IK heb er overigens een 12v 2A voeding op zitten, de motor zou iets van 1,4A moeten vragen.

@bobo1on1
De driver/mosfets worden niet heet, het is puur de motor. De mosfets hebben een rating van 100v @36A http://www.dickbest.nl/we...t=viewProd&productId=1723

[Voor 15% gewijzigd door it0 op 27-05-2009 15:47]


  • bobo1on1
  • Registratie: juli 2001
  • Laatst online: 07-11 19:06
Ik snap het niet, wordt de driver te heet of de stappenmotor?

Impedance, a measure of opposition to time-varying electric current in an electric circuit.
Not to be confused with impotence.


  • dark.druicca
  • Registratie: december 2006
  • Laatst online: 23-10 13:04
Vraagje over 24 naar 12V omvormer, het is een kleine vraag en niet echt nodig om volledig topic aan te hangen.


We hebben hier een automatische Crawfordpoort, control unit cdm9 940A

Het is de bedoeling dat er een afstandbediening opkomt,
de schema's over het controlunit heb ik gevonden.
Ik zal de poort via one-button functie aansturen (achter elkaar open - stop - sluiten - stop - ...)

de besturing van de poort werkt op laagspanning, namelijk 24V,
nu dat wist ik dus niet en heb me ontvanger + zenders al gekocht.
ontvanger: Velleman k8057 2ch RF Receiver
zenders: 2x bijhorende k8059

Nu mijn probleem: de receiver werkt op 9 tot 12 V AC/DC en de poort op 24V,
graag had ik deze gekoppeld, de receiver trekt max 100mA dus dure omvormer zal wel niet nodig zijn.

De bedoelin is om alles in te bouwen in de 940A,
het wit kastje in onderstaande afbeelding.


Nu is me vraag, wat is de gemakkelijkste manier om naar 12V te gaan, zoals je in de datasheet kan zien is op de receiver al een gelijkrichtersbrug met diodes gebouwd en met afvlakcondensators,
dus veel rimpel is niet erg.

Nu dacht ik aan nog een gelijkrichtersbrug, daar voor te plaatsen, dus 24V AC wordt 24DC (-diodespanning)
dan afvlakcondensator (rimpel verminderen), daarachter een weerstand (om de stroom te beperken) in serie met een zenerdiode van 9à12V.

zal dat werken? en welke waardes kan ik ik hier op plakken?
de receiver heeft max 100mA nodig

of is een simpele spoel met N en N/2 windingen nog het beste?

alvast bedankt voor de moeite

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

Ik zou gewoon een voedingkje bouwen met een 7812.

http://www.circuitsonline.net/circuits/view/30

De trafo kan je dan weglaten.

[Voor 186% gewijzigd door mace op 27-05-2009 18:34]


  • bassie
  • Registratie: november 2006
  • Laatst online: 06-07-2020
Voor 100mA kan een 7812 nog wel, anders een geschakelde.

  • dark.druicca
  • Registratie: december 2006
  • Laatst online: 23-10 13:04
mace schreef op woensdag 27 mei 2009 @ 18:29:
Ik zou gewoon een voedingkje bouwen met een 7812.

http://www.circuitsonline.net/circuits/view/30

De trafo kan je dan weglaten.
ziet er goed uit,
alle verdere informatie die ik nodig had (max Vi) stond in de datasheet
merci voor het rap antwoord.

[Voor 0% gewijzigd door dark.druicca op 27-05-2009 21:16. Reden: typo]


  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

dark.druicca schreef op woensdag 27 mei 2009 @ 21:16:
[...]


ziet er goed uit,
alle verdere informatie die ik nodig had (max Vi) stond in de datasheet
merci voor het rap antwoord.
De rien. ;)

Vergeet niet dat je met zo'n hoge Vin - Vout verschil je wel een koelblokje nodig gaat hebben voor je 7812.

  • Speedsmile
  • Registratie: juni 2004
  • Laatst online: 25-11 20:04
Ik heb ook weer eens een klein issue. Laatste tijd bezig geweest met een mic-preamp, met phantoom voeding, dwz 48V. Nu heb ik hiervoor een van de bekende schema's van rod elliot gebruikt:



Ik alles netjes ontworpen, pcb'tje gemaakt en voila werkt. Maar toen:

Fout 1: Allemaal wel eens meegemaakt, live meten van uitgangs spanning, en dan uitschieten met de meetpin!!!, damn Collector en emittor van BD139 kort gesloten, dikke vonk (1000 uF caps at 60V) en alle drie de transistors kapot. |:( |:( }:O , met als gevolg 54 volt ipv 48 op de uitgang. (gelukkig niets aangesloten)

Ok, voor twee euro alle 3 torretjes vervangen en weer mooi 48 V

Fout 2 8)7 8)7 8)7 8)7 8)7 : Loshangende powerled, die nog aangesloten moest worden, perongeluk tegen behuizing gedrukt (weer spanning erop....), met als gevolg wederom kortsluiting. Echter... de draad was aangesloten net na de afvlakkings elko C3. Dus ik dacht, waarschijnlijk verder niets kapot, en in eerste instantie leek dit ook zo (kreeg nog netjes signaal van mic), alleen vandaag controleerde ik de spanning weer, en was het weer 54 Volt. Dus daar gingen we weer, transistors er uit gesoldeerd en getest, en ja hoor BD139 is weer kapot.... (BC546 nog perfect)

Nu vraag ik me af hoe dit kan, zou het zo zijn geweest dat de plotselinge sluiting op de collecter spanning, een dikke dip heeft veroorzaakt en daardoor een negatief voltage verschil naar de emittor heeft veroorzaakt (er staan immers nog afvlak elkos achter de BD139)? en dus doorgebrand? of iets anders?

Ik twijfel eigenlijk een beetje of het uberhaubt hierdoor komt...iemand ervaringen met dit soort situaties? :+ of misschien suggesties voor een wat heavier transistor alternatief op die plaats (en)?
De voeding hoeft maar erg weinig stroom te leveren <15 mA...

[Voor 4% gewijzigd door Speedsmile op 28-05-2009 00:08]

If good's on the left, then I'm sticking to the right.


  • bobo1on1
  • Registratie: juli 2001
  • Laatst online: 07-11 19:06
De transistoren zijn waarschijnlijk andersom gaan werken, dan doen ze het ook namelijk, alleen wel wat minder.

Elco's met kortsluiting ontladen over een transistor is natuurlijk nooit goed.

[Voor 27% gewijzigd door bobo1on1 op 28-05-2009 00:12]

Impedance, a measure of opposition to time-varying electric current in an electric circuit.
Not to be confused with impotence.


  • Tomfish
  • Registratie: februari 2007
  • Laatst online: 13-07 14:19
Even tussendoor; iemand enig idee waar je een beetje goedkoop PIC's kan kopen? Ik ben op zoek naar de PIC16F84A, maar deze vind ik bij Dick Best nogal aan de prijzige kant...

  • mace
  • Registratie: juni 2003
  • Nu online

mace

Sapere Aude

Bij voti.nl zijn ze goedkoper, maar waarom niet een 16F628A? Deze kan volgens mij net zoveel en is nog goedkoper.

  • almightyarjen
  • Registratie: maart 2002
  • Laatst online: 22:39

almightyarjen

When does the hurting stop?

it0 schreef op woensdag 27 mei 2009 @ 14:22:
Ik heb een simpele unipolaire motordriver gemaakt met wat oude motoren 12v 330ma maar dat bleek veels te zwak voor mijn zelfbouw cnc. Dus nieuwe gekocht bij stappenmotor.nl maar die werken wel goed maar worden snel heet. Na een korte tijd (paar minuten) verliezen ze stappen.

Ter info de driver zet halve stappen.

Zou er een bug zitten in mijn driver ( 0 problemen met de oude motoren) of worden ze gewoon te heet?

IK heb er overigens een 12v 2A voeding op zitten, de motor zou iets van 1,4A moeten vragen.

@bobo1on1
De driver/mosfets worden niet heet, het is puur de motor. De mosfets hebben een rating van 100v @36A http://www.dickbest.nl/we...t=viewProd&productId=1723
Ik neem aan dat de motor warm wordt door het tegenkoppel wat hij te verwerken krijgt. Als de motor zonder tegenkoppel draait, slaat hij dan ook stappen over?
Xtresis schreef op donderdag 28 mei 2009 @ 08:53:
Even tussendoor; iemand enig idee waar je een beetje goedkoop PIC's kan kopen? Ik ben op zoek naar de PIC16F84A, maar deze vind ik bij Dick Best nogal aan de prijzige kant...
Mwoah, 6 Euro voor een PICje vind ik nog wel meevallen. Kijk eens bij futurelec, daar zijn ze vast goedkoper. Zit je wel met een wachttijd van een maand ofzo...

Patreon | Main Youtube | Work In Progress Youtube


  • IWriteCode
  • Registratie: juli 2000
  • Laatst online: 22:26

IWriteCode

Less = more

(jarig!)
Mja, als je er maar 1-tje nodig hebt zijn de verzendkosten bij voti weer erg hoog...

Less = more


  • Tomfish
  • Registratie: februari 2007
  • Laatst online: 13-07 14:19
mace schreef op donderdag 28 mei 2009 @ 09:11:
Bij voti.nl zijn ze goedkoper, maar waarom niet een 16F628A? Deze kan volgens mij net zoveel en is nog goedkoper.
Inderdaad een stukje goedkoper. Danku!
Pagina: 1 2 3 ... 122 Laatste

Dit topic is gesloten.



Nintendo Switch (OLED model) Apple iPhone 13 LG G1 Google Pixel 6 Call of Duty: Vanguard Samsung Galaxy S21 5G Apple iPad Pro (2021) 11" Wi-Fi, 8GB ram Nintendo Switch Lite

Tweakers vormt samen met Hardware Info, AutoTrack, Gaspedaal.nl, Nationale Vacaturebank, Intermediair en Independer DPG Online Services B.V.
Alle rechten voorbehouden © 1998 - 2021 Hosting door True

Tweakers maakt gebruik van cookies

Bij het bezoeken van het forum plaatst Tweakers alleen functionele en analytische cookies voor optimalisatie en analyse om de website-ervaring te verbeteren. Op het forum worden geen trackingcookies geplaatst. Voor het bekijken van video's en grafieken van derden vragen we je toestemming, we gebruiken daarvoor externe tooling die mogelijk cookies kunnen plaatsen.

Meer informatie vind je in ons cookiebeleid.

Sluiten

Forum cookie-instellingen

Bekijk de onderstaande instellingen en maak je keuze. Meer informatie vind je in ons cookiebeleid.

Functionele en analytische cookies

Deze cookies helpen de website zijn functies uit te voeren en zijn verplicht. Meer details

janee

    Cookies van derden

    Deze cookies kunnen geplaatst worden door derde partijen via ingesloten content en om de gebruikerservaring van de website te verbeteren. Meer details

    janee
