Bedankt mensen,

Ik heb zelf ook nog even gekeken en ga denk ik maar voor the art of electronics.
Hij ligt wat boven het budget maar het lijkt mij een heel goed boek.

[Kaj.]

Er is tegenwoordig ook een serie manga over allerlei wetenschappelijke zaken, waaronder elektronica.
http://nostarch.com/mg_electricity.htm

[joopv]

Denk je niet dat de drempel van de taal het boek minder aantrekkelijk maakt voor je 14 jarige broer?
Het nivo van het boek op het elektronica vakgebied is overigens ook niet misselijk.

Ik weet wel dat je dan al wat jaartjes engels gehad hebt op school, maar voor een boek wat bedoeld is voor 'recreatief' gebruik door een 14 jarige is The Art of Electronics van Horowitz&Hill wel wat hoog gegrepen.

Maar goed, ik scheer hiermee alle leeftijdsgenoten over 1 kam. Wellicht kun je het bij google books even sampelen? Anders zijn er wel andere mogelijkheden om het in te zien voor je het koopt

Kijk eens hier naar:
http://www.bol.com/nl/p/e...ilijk-1-2-en-3/666814143/

[ Voor 7% gewijzigd door joopv op 18-12-2013 10:46 ]

[WVL_KsZeN]

Met iedereen, The Art of Electronics is een prachtig boek, sommige zaken zijn heel erg uitgebreid beschreven, maar andere zaken weer erg beknopt. Er wordt ook gesproken over de verschillen in transistoren en hoe je die types het beste kunt gebruiken (ruis/ingangscapaciteit/etc). Helaas zijn veel modellen al lang verouderd en niet meer te krijgen (neemt niet weg, dat je er alsnog iets aan hebt, want je weet waar je op moet letten in de datasheets. Maar wie wil nu 100 datasheets vergelijken als je in het boek een mooi tabelletje hebt..).

Het is echt een behoorlijke pil, maar wel een prachtig naslagwerk waarin zo'n beetje alles aan bod komt (van 20 jaar geleden dan..) en is ook goed geschreven. Digitale elektronica kun je vergeten, dat is echt hopeloos verouderd. Er komt al jaren een nieuwe editie, maar of die in 2014 echt zal uitkomen? Zal me niet verwonderen als het 2020 wordt (hoe oud is Hill eigenlijk?) Ik wil het boek al jaren kopen, maar iedere keer komt de nieuwe editie 'binnenkort' uit.. Na jaren heb ik het nog steeds niet.. pffrt..

Ik zou zeggen : sample het eerst voordat je koopt.

[ Voor 10% gewijzigd door WVL_KsZeN op 18-12-2013 10:03 ]

[kitao]

WVL_KsZeN schreef op woensdag 18 december 2013 @ 10:00:

Ik zou zeggen : sample het eerst voordat je koopt.

Dit is de nederlandse vertaling van deel 1.
http://www.elektor.nl/pro...nst-kunde-1.2.11979.lynkx
Is gewoon via de landelijke bibliotheek aan te vragen. (gebruik dan het isbn)
Lijkt mij nogal pittige kost over zelf ontwerpen e.d. en inderdaad verouderd.
Bovendien kost dat boek nieuw rond de 100 euro dollar
http://www.amazon.com/The...ul-Horowitz/dp/0521370957

[ Voor 8% gewijzigd door kitao op 18-12-2013 11:32 ]

[Verwijderd]

' The Art of Electronics ' is een boek op MTS/HTS/UNI nivo.. komplete onzin dat dit hier geschikt wordt geacht voor een 14 jarige die in electronica is geinteresseerd, hier een snapshotje.

[alexandersamson]

Het lijkt mij ook eerder demotiverend, dan inspirerend zo'n boek op mijn 14e te krijgen eigenlijk. Maar nu spreek ik voor mijzelf en mijn eigen algemene kennis en capaciteiten als 14 jarige. Nu weet ik niet welke staat van rekenenen met imaginaire getallen die 14 jarige jongen heeft, maar ik zou er niet op wedden

[Ploink]

Ik vond via google een pdf inkijk exemplaar van Practical Electronics for Inventors.
Dit lijkt me een heel geschikt boek. Het begint heel helder en simpel met voltages en de wet van Ohm, maar alles komt aan bod in begrijpelijke taal.
Nadeel is dat er wel veel fouten in staan, zo valt me direct op dat de "Mosfet H-bridge" geen mosfets maar 4 transistoren bevat. Maar ach, zie het als een oefening om de foutjes te spotten

[Sissors]

Mosfets zijn ook transistoren hoor .

Maar heb hem inderdaad gevonden, verkeerde titel bij dat plaatje inderdaad.

[Ploink]

Maar een transistor is geen mosfet

[joopv]

Ik denk dat het handig is als we het bij suggesties voor nederlandstalige boeken houden.

[WVL_KsZeN]

Folkert vroeg om een engelstalig boek.Ik heb ook zeer mn twijfels bij de geschiktheid van the art of electronics. Het kan ook geschikt zijn voor een beginnend iemand, maar wel iemand met wat meer wiskundige/natuurkundige achtergrond. Voor iemand van 14? tja.

[kdeboois]

Ploink schreef op woensdag 18 december 2013 @ 14:08:
Maar een transistor is geen mosfet

Een bipolaire transistor is geen MOSFET

[Verwijderd]

WVL_KsZeN schreef op woensdag 18 december 2013 @ 14:36:
Het kan ook geschikt zijn voor een beginnend iemand, maar wel iemand met wat meer wiskundige/natuurkundige achtergrond. Voor iemand van 14? tja.

ik ken iemand die had het op zijn 11e al 2 keer gelezen




_{.. bazinga}

[kitao]

Nu het toch nergens meer over gaat mag ik misschien wel een paar domme vragen stellen zonder zelf alles uit te pluizen ?
Zoals misschien bekend is mijn rc-auto-projectje met de nodige hulp tot een goed einde gekomen, zie deze post

Ik heb besloten hierna als volgend projectje een fm-arduino-radiootje te gaan maken.
Borroz heeft me gewezen op dit schakelingetje :
http://www.hackerstore.nl/Artikel/142


En hoewel ik dat natuurlijk zeer op prijs stel en dat ook ga proberen merk ik toch in de instructie dat dit niet bepaald alles is :
TEA5767 doesn’t have audio amplifier, sound output level is very low, headphone can not be connected directly. During testing i had connected audio output to PC audio system.
Code have some problem with frequency control/indication. Button press doesn’t always adds/subtracts exactly 0,05 MHz.
Iemand een tip voor een iets uitgebreidere schakeling met instructies ?

[Verwijderd]

voorruit dan.. http://blog.digtro.com/arduino-uno-tea5767-fm-receiver-i2c/

_{als je maar niet gelijk weer gaat klagen of je RC auto voor de tigste x spammen}

[ Voor 37% gewijzigd door Verwijderd op 18-12-2013 19:31 ]

[kitao]

Tnx Borroz,
Ik heb een mapje uno-audio aangemaakt en bij de volgende bestelling volgend jaar zal ik hier gebruik van maken. Daar staan alle verzamelde links tot nu toe in opgeslagen

_{En wees niet bang, die RC is nu af, is geen eindeloos verhaal zoals dat klokje wat steeds mislukt !!}

[Verwijderd]

even ter info.
er zijn 2 bekende fm radio chippies, naast die jij nu wil gebruiken is er ook de RDA5807
op ebay vind je komplete printjes met een versterkertrapje, zodat je er gelijk al een koptelefoon op aan kan sluiten.. aansturen gaat via I2C dus 2 draadjes aan je UNO en een stukkie code.
ik heb er hier een aantal liggen, zal er morgen weer is induiken

[kitao]

Bedankt, dan bestel ik die er gelijk bij.
Het zou dus ook geen probleem moeten zijn om de plus en min van het oorsetje op een versterkertje aan te sluiten ?

[Verwijderd]

kan, eventueel een potmetertje ertussen of vast weerstandje, in ieder geval is die rda 5807 met versterker trapje erg goed ( en beter dan die tea 5767)

[kitao]

Verwijderd schreef op woensdag 18 december 2013 @ 20:21:
kan, eventueel een potmetertje ertussen of vast weerstandje

Hmm, dit snap ik niet helemaal
Ik heb dan een K4003 in combinatie met een K8084 eens opgebouwd die ergens in de kast ligt en daar kan ik gewoon rechtstreeks een cd-speler op aan sluiten.
Waarom nu ineens een weerstand ertussen en met welke waarde ?

[mace]

Sprite_tm schreef op dinsdag 17 december 2013 @ 00:26:
Aye. Bekijk ook de rest van de zooi op z'n kanaal; Mike heeft veel interessante video's.

Goed kanaal idd. Zoals EEVBlog maar minder overdreven enthousiast.

Ik erger me soms wel aan dat getik op de print met z'n schroevendraaier wat hij altijd doet.

[Verwijderd]

kitao schreef op woensdag 18 december 2013 @ 20:28:
[...]

Hmm, dit snap ik niet helemaal
Ik heb dan een K4003 in combinatie met een K8084 eens opgebouwd die ergens in de kast ligt en daar kan ik gewoon rechtstreeks een cd-speler op aan sluiten.
Waarom nu ineens een weerstand ertussen en met welke waarde ?

deze manier van vragen ligt mij niet zo.. dus ik ga er verder niet op in, zoek het zelf eerst maar is uit.

[alexandersamson]

kitao schreef op woensdag 18 december 2013 @ 20:28:
[...]

Hmm, dit snap ik niet helemaal
Ik heb dan een K4003 in combinatie met een K8084 eens opgebouwd die ergens in de kast ligt en daar kan ik gewoon rechtstreeks een cd-speler op aan sluiten.
Waarom nu ineens een weerstand ertussen en met welke waarde ?

Ik snap borroz wel met zijn laatste antwoord, maar ach, we zijn hier om elkaar te helpen

Als je op de uitgang van een versterker zoals de K4003 direct een set oordoppen aansluit en die doppen inplugt in je oorschelpen, ga je half dood
Je moet iets van volumeregeling hebben, vandaar dus een weerstand of nog beter: Een logaritmische stereopotmeter van 10K Ohm

Als je trouwens ooit een 12Volt versterker zoekt, kan ik je ten zeerste de TA2024 aanraden, een goedkoop digitaal ding met 85% rendement, geen enorm koelblok en wel degelijk geluid.

[ Voor 36% gewijzigd door alexandersamson op 19-12-2013 01:07 ]

[kitao]

Ha, ok bedankt AlexanderSamson
Ik was trouwens van plan de uitgang van dat radiootje (=oordop) op de ingang van de versterker te zetten en niet op de uitgang ervan. Of beter gezegd, op de ingang van de voorversterker die ik in mijn vorige post ook gelinkt heb.
Dat is een volume/toonregeling dus ik neem aan dat er dan geen extra tussenweerstanden hoeven te worden geplaatst en waarbij ik er vanuit ga dat de uitgang van de radio (=oordop) zich hetzellde gedraagt als de uitgang van mijn cd-speler. (?)
Leek mij een normale vraag maar geeft niet, tegen de tijd als ik de schakeling binnen heb (ga zo via ebay bestellen) dan merk ik dat vanzelf.
Vandaag maar eens proberen of ik dit setje weer aan de praat krijg en eventueel inbouwen in een koektrommel


_klik

Edit: Overigens allebei bedankt voor de tips. Ik bestel de TA2024 gelijk mee :
http://www.ebay.com/itm/M...nents&hash=item1e7e0e1af4
Ik hou namelijk niet zo van geklooi met sterkstroom.

[ Voor 14% gewijzigd door kitao op 19-12-2013 07:21 . Reden: toevoeging ]

[memphis]

Gisteren is het startlicht voor het eerst in gebruik genomen en alles werkte zoals het most werken, ook de telcomputer werd netjes mee gestart.

[kitao]

Netjes gedaan hoor Memphis, ziet er goed uit.
Ik zie de 'piloten' vaak met zo'n pistoolhandbediening staan, heb je daar een afbeelding van of een link ?
Ik vraag me namelijk af of daar een stuurtje op zit.

Dit is trouwens mijn idee van inbouwen, maar goed, er komt misschien nog een radiootje bij dus laat ik nog maar niks gaan verzagen en verboren. Bovendien heel gedoe om dan de volume/toon-knoppen vast te zetten door de behuizing heen.
Sowieso heel gedoe eigenlijk, en zo is het ook makkelijk om weer weg te zetten.

Gele krokodil op de foto bepaalt alles. Ik hoef die maar even te verschuiven en ik heb keiharde brom, maar heb helaas geen waterleiding of iets dergelijks in de buurt van dit kamertje om goede aarde te maken. Nu is er vrijwel geen brom maar dan moet je ook niks meer aanraken.


<sub>klik

Ps, deze tak van sport wordt ook wel codeloze elektronica genoemd</sub>

[ Voor 3% gewijzigd door kitao op 19-12-2013 10:10 . Reden: ps ]

[memphis]

Begin eerst het spul eens in een nette metalen kast te maken, dat zal al veel schelen.

Hier een link naar 1 van de meest populaire zenders:
http://www.airtronics.net...l-radio-w-rx-471-dry.html

[Vnze]

Ik heb een tijdje geleden in de universiteit met microcontrollers gewerkt en vond het wel wat. Nu werkt de programmer (zelf gebouwde STK 500 cloon) niet op 64 bit computers dus voor mijn restart met µc knutsellen ga ik eens iets nieuws aanschaffen.

Iemand die een leuk platform weet? Mij lijkt de EasyAVR van Mikroe wel wat. Iemand ervaring daarmee of een beter voorstel? Mag ook PIC of iets anders zijn, zo raadde een vriend van mij me PSoc aan maar daar vind ik niet zoveel ervaringen over op het internet.

En iemand misschien nog een idee voor een projectje om veel mee bij te leren? Het meest geavanceerde wat ik tot nu toe gedaan heb is met een auto gecommuniceerd via bluetooth + 8 bitter over OBD2

[kitao]

@memphis
Mooi apparaat die M12, stuur zit dus aan de zijkant en je kan alles op maat instellen.

Ik heb even gezocht naar een andere behuizing voor dat koekblik. De gebruikte trafo en koelblok zijn nogal hoog dus met enige speling kom ik dan bijv. hier op uit. (20x20x7cm)


_klik
Met gratis verzending is dat 37 euro maar dan komen er nog 3 paar tulp/cinch (voor aux en speakers) en een powerknop bij dus dat is al gauw 45 euro.
Dan heb ik zoiets van, ok, het is leuk maar wel mechanisch en met die 45 euro had ik iets anders elektronisch kunnen kopen.
Maar wie weet, misschien komt het er nog van. Als dat radiootje werkt en ik kan er een leuk displaytje op aansluiten dan kan zo'n behuizing er best leuk gaan uitzien.

Edit:
@Vnze
Mooi bord hoor en voordeel is dat er op die site een forum bij zit met ca. 30.000 leden.

[ Voor 4% gewijzigd door kitao op 19-12-2013 12:45 . Reden: toevoeging ]

[Sissors]

Vnze schreef op donderdag 19 december 2013 @ 12:08:
Ik heb een tijdje geleden in de universiteit met microcontrollers gewerkt en vond het wel wat. Nu werkt de programmer (zelf gebouwde STK 500 cloon) niet op 64 bit computers dus voor mijn restart met µc knutsellen ga ik eens iets nieuws aanschaffen.

Iemand die een leuk platform weet? Mij lijkt de EasyAVR van Mikroe wel wat. Iemand ervaring daarmee of een beter voorstel? Mag ook PIC of iets anders zijn, zo raadde een vriend van mij me PSoc aan maar daar vind ik niet zoveel ervaringen over op het internet.

En iemand misschien nog een idee voor een projectje om veel mee bij te leren? Het meest geavanceerde wat ik tot nu toe gedaan heb is met een auto gecommuniceerd via bluetooth + 8 bitter over OBD2

Je zou het mbed platform kunnen overwegen: https://mbed.org/. Een goedkope dan is bijvoorbeeld deze: https://mbed.org/platforms/KL25Z/, maar je hebt er nog hele hoop andere https://mbed.org/platforms/.

Korte samenvatting: Het zijn allemaal 32-bit ARM microcontrollers (lijken er een paar te missen op de platform pagina). Ze hebben allemaal op een manier een USB drag and drop programmer ingebouwd. Een enkeling heeft dat in de microcontroller zelf ingebouwd, andere gebruiken een interface IC die dat doet. Oftewel ze zien er gewoon uit als een USB stick als je hem in je computer steekt, en je sleept de bin file erop.

Een online compiler zonder dingen als size limieten is gratis beschikbaar. Ook hoort een uitgebreide simpel te gebruiken library ala arduino erbij, die gelijk is voor alle uCs (binnen wat mogelijk is, als eentje geen CAN bus heeft kan je die niet gebruiken uiteraard). Volledige C++ support (niet dat het altijd een goed idee is sommige standaard functies te gebruiken, als het 20kB gebruikt op je PC maakt dat niks uit, bij je microcontroller gaat het dan wel snel met je geheugen), en allemaal hebben ze de mogelijkheid serial over USB te sturen. De meeste kunnen ook 'echt' debuggen met breakpoints enzo, al moet je dan wel een compiler ook op je PC hebben.

Zowel de microcontrollers als de online compiler gebruiken/produceren gewoon standaard code: Oftewel geen bootloader er nog tussen ofzo, je kan de bordjes met elke compiler gebruiken, en je kan de bestanden die de online compiler geeft gebruiken om andere uC boards te programmeren (mits er dezelfde uC op zit uiteraard).

[Verwijderd]

Verwijderd schreef op zondag 15 december 2013 @ 10:40:
mijn aandacht werd dan ook hierdoor getrokken


prima mailkontact en gelijk besteld

* update .. pakje binnen en de voorraad aangevuld.
vooral 100 nF en 220n nF zijn erg bruikbaar (1,50 de 100 )

[ Voor 5% gewijzigd door Verwijderd op 19-12-2013 15:29 ]

[alfaleader]

Sissors schreef op donderdag 19 december 2013 @ 14:17:
[...]
Je zou het mbed platform kunnen overwegen: https://mbed.org/. Een goedkope dan is bijvoorbeeld deze: https://mbed.org/platforms/KL25Z/, maar je hebt er nog hele hoop andere https://mbed.org/platforms/.

Een Mini-DK2 is ook aan te raden. Een stuk goedkoper dan een mbed en met ethernet er op, allemaal compatibel met de mbed compiler (wel geen drag and drop flashen

[Sissors]

Oké, een compromis: https://mbed.org/platforms/Seeeduino-Arch-Pro/

Zit een beetje tussen die en de mini-dk in. Mini-dk is inderdaad een mooi ding voor zijn prijs, heb hem hier ook liggen. Maar zelf vind ik het programmeren wel irritant (helpt niet dat mijn ISP knop brak is), tov de gewone mbeds.

Maar dat is voor de LPC1768, de KL25Z bijvoorbeeld is nog een stuk goedkoper (ook minder performance dan, maar hoeft niet per sé uit te maken). En de hele handel is allemaal compatible met de mbed compiler

Overigens zag net een mailtje dat op de mbed site support voor STM devices is aangekondigd.

[ Voor 33% gewijzigd door Sissors op 19-12-2013 15:52 ]

[Verwijderd]

hier staan wat microcontrollers bij elkaar.

dit lijkt me ook een leuk betaalbaar ding, Freescale Freedom Board voor eenvoudige toepassingen.

[ Voor 47% gewijzigd door Verwijderd op 19-12-2013 16:12 ]

[Vnze]

Dat zijn al een aantal leuke suggesties en handige links. Bedankt!

Ik dacht dat die mbeds enkel via de online compiler te gebruiken waren dus ik had die al op voorhand uitgesloten maar goed om te weten dat ik daar dus mis zat.

[ResuCigam]

Ik zoek voor een nieuwe schakeling 4 polige connectoren die ik op een PCB kan gebruiken. Nu was ik deze connector met bijbehorende contra tegen gekomen die perfect zouden voldoen maar daar blijk ik een tang van bijna 300 euro voor nodig te hebben. Weet iemand toevallig of hier andere oplossingen voor zijn of dat er misschien ergens kabels MET stekkers te koop zijn want ik kan ze niet vinden. Alle tips en adviezen zijn welkom, alvast bedankt!

Aanvulling: Er moet 15V 0,2A maximaal doorheen.

[ Voor 3% gewijzigd door ResuCigam op 19-12-2013 17:22 ]

[mux]

Het makkelijkste - wat ik heb gevonden en wat lichtelijk vloeken in de connectorkerk is - is om op ebay kant&klare connectoren met kabels te kopen.

Alle gangbare en goede krimpverbindingen (en dus alle connectoren) hebben schreeuwend dure tangen nodig. Goedkopere tangen zijn er wel, maar het is altijd een eindeloos gezoek voordat je iets vindt wat goed werkt en waar de draden niet meteen weer uitgetrokken worden.

[kitao]

Deze misschien ?
Die ken je ook op een printje zetten
http://www.conrad.nl/ce/nl/overview/0224413/IDC-connectoren
Ook geen tang voor nodig
YouTube: Solder 3 - 01 Flat ribbon cable assembly

[ Voor 36% gewijzigd door kitao op 19-12-2013 17:38 ]

[mcDavid]

Als er geen vermogen overheen hoeft gewoon 6P4C gebruiken.

[Hans1990]

Sommige crimp contacten heb ik wel eens vastgezet door de met een puntbek tangetje te klemmen , en vervolgens na te solderen. Als de kabel geen gekke hoeken maakt, blijft dat wel zitten.

Nadelen:
- Het is een gekloot om 1 crimp contact er op te zetten. Na 3 ben je het al echt beu
- Isolatie van draad kan smelten, zo ver terug zelfs dat het buiten de connector zichtbaar is (en dus krijg je lelijke kabels)
- Door het solderen kan de crimp (te) dik worden, waardoor hij niet goed past.
- Kans op afbreken..


Ik heb wel eens gekeken naar fine-pitch connectortjes voor de 5 tot 6 pin headers die je toch altijd nodig hebt voor het programmeren. Wederom crimp contacten probleem, en ben er nog niet aan begonnen.

Bandkabels die je zo moet inklemmen heb ik een spuughekel aan. Ze gaan scheef, ze gaan krom, je hebt te weinig aders bandkabel liggen, de bandkabel connector na 5 insertions begeeft het (vooral als je de kabels niet netjes lostrekt), en je hebt een schroefbank nodig om ze vast te maken ?! (die vind je bij mij thuis niet in de elektronika hobby hoek..)

Wacht, in het algemeen heb ik gewoon spuughekel aan kabels. De enige kabel die ik enigzins kan waarderen is FFC/FPC. Hoewel de connectoren redelijk fine pitch zijn, is het enige wat mis kan gaan dat je de bandkabel in spiegelbeeld aansluit, bvb doordat je de onder/boven contacten versie verkeerd hebt gekozen.

[ResuCigam]

Hehe, ik ben nu druk op ebay aan het zoeken en heb daar al wat interessante kandidaten gevonden, Bedankt Mux

@de anderen: niet helemaal wat ik zoek, ik wil de contra's graag direct naast mijn shiftregisters plaatsen (4 pennen naast elkaar) anders moet ik alsnog een hoop gaan solderen.

[Sissors]

Vnze schreef op donderdag 19 december 2013 @ 16:58:
Dat zijn al een aantal leuke suggesties en handige links. Bedankt!

Ik dacht dat die mbeds enkel via de online compiler te gebruiken waren dus ik had die al op voorhand uitgesloten maar goed om te weten dat ik daar dus mis zat.

Ze zijn via offline compilers ook te gebruiken, en de online compiler heeft ook de optie om naar offline compilers te exporteren. Dus dan krijg je de mbed lib erbij, en als je hem importeert moet alles goed staan aan links enzo.

Echter, hoewel offline compilers wel voordelen hebben (ik mis voornamelijk nog code completion in de online compiler), vind ik de online compiler goed werkend, ik gebruik hem altijd, en het werkt gewoon: Makkelijk andere libraries importeren. Nooit geneuzel met links goed zetten. Tuurlijk het gebeurd weleens dat hij offline is (niet vaak, maar niks heeft 100% uptime), maar dat is voor mij een fractie van de tijd ik bezig ben geweest met offline compilers werkende krijgen.

Maar als je echt offline wilt moet je even kijken welke compilers er zijn voor welke boards. Bij NXP microcontrollers is er bijvoorbeeld Code Red die door NXP is opgekocht, en waar je gratis tot redelijk grote binaries kan gaan (maar niet onbeperkt zoals de online compiler). Maar goed, voor een Freescale board werkt de NXP compiler niet, dus dat moet je dan wel even uitzoeken.

[WVL_KsZeN]

Pfft.. onlangs moest ik ook een setje kabels maken, van die gewone 2.54mm pinnen. Wat een gedoe is dat zeg.. idd zoals hans al zei was ik het na 1 stekker al helemaal zat.. pinnen die niet goed bleven zitten, gesmolten isolatie, te veel soldeer waardoor de stekker niet meer op de header pastte.. blergh. Uiteindelijk een setje (te lange) kabels besteld bij dx..

Zou ook wel eens een mooie oplossing willen zien voor het maken van dat soort simpele kabeltjes..

[kitao]

Dit vind ik wel makkelijk, enkel schroevendraaier nodig
Als je toch maar 4 kabeltjes hoeft vast te zetten.


of dit

[ Voor 38% gewijzigd door kitao op 19-12-2013 19:04 . Reden: foto resize ]

[memphis]

Ik weet niet hoe lang de kabels moeten worden maar de Conrad verkoopt ook 20cm draden met aangeklonken connectoren voor die JST stekkers.

[WVL_KsZeN]

Het waren geen 4 kabeltjes, maar 64 (+ nog een paar losse..)

@ Borroz : hoe bevalt die functiegenerator van je eigenlijk? (die Siglent). Is dat nou nog wat of is het troep? Heb opzich nog wel interesse in een 2 kanaals functie generator, hoeft niet supersnel te zijn, 20 MHz is meeeer dan genoeg.

[ Voor 74% gewijzigd door WVL_KsZeN op 19-12-2013 19:33 ]

[Verwijderd]

die Siglent SDG1025 werkt prima voor dat geld

[mcDavid]

WVL_KsZeN schreef op donderdag 19 december 2013 @ 18:28:
Pfft.. onlangs moest ik ook een setje kabels maken, van die gewone 2.54mm pinnen. Wat een gedoe is dat zeg.. idd zoals hans al zei was ik het na 1 stekker al helemaal zat.. pinnen die niet goed bleven zitten, gesmolten isolatie, te veel soldeer waardoor de stekker niet meer op de header pastte.. blergh. Uiteindelijk een setje (te lange) kabels besteld bij dx..

Zou ook wel eens een mooie oplossing willen zien voor het maken van dat soort simpele kabeltjes..

Als het voor 3-4 of meer pins is: female headers bestellen en gewoon de kabeltjes aan de pootjes solderen.

[Ploink]

Ik ken het probleem met die connector kabeltjes.
Nu ik weer op dx kijk zie ik precies wat ik eigenlijk nodig had.
http://dx.com/p/10-x-7-4v...balance-charger-b6-250087
http://dx.com/p/10-x-11-1...nce-charger-10-pcs-245231
http://dx.com/p/10-x-4s1p...ctor-adapter-cable-238389

[mcDavid]

Even een brainfart:

Een digitale dimmer voor 230V AC gloeilampen maken, is een kloteklus. Nuldoorgangsdetectie, optocouplers, triac, timings, gewoon gedoe.

Waarom dan niet gewoon de boel gelijkrichten? Bruggelijkrichter, condensator en een domme SSR moet dan genoeg zijn.

Als het zo makkelijk zou zijn zou vast de hele wereld het op die manier doen dus wat zie ik over het hoofd? Dat je alles wat géén gloeilamp is potentieel zou slopen achter zo'n dimmer begrijp ik, maar dat geldt voor iedere dimmer.

[jeronimo]

Als ik zoek op "DMX dimmer circuit diagram" vind ik toch redelijk wat oplossingen. De kloteklus is dus blijkbaar niet meer zo moeilijk.

[memphis]

Google even naar digitale potmeters... dan ben je zo klaar lijkt mij....

[mcDavid]

jeronimo schreef op donderdag 19 december 2013 @ 22:55:
Als ik zoek op "DMX dimmer circuit diagram" vind ik toch redelijk wat oplossingen. De kloteklus is dus blijkbaar niet meer zo moeilijk.

Oplossingen zat, maar ik wou het makkelijker maken. Niet nóg omslachtiger.

memphis schreef op donderdag 19 december 2013 @ 23:11:
Google even naar digitale potmeters... dan ben je zo klaar lijkt mij....

Die bestaan (praktisch) alleen voor lage voltages.

[memphis]

mcDavid schreef op donderdag 19 december 2013 @ 23:26:

[...]

Die bestaan (praktisch) alleen voor lage voltages.

Dat is waar.....
Zat even naar wat schema's te zoeken te googlen en kwam 2 simpele opties tegen:

Met een LDR: http://www.electroschemat...ght-dimmer-schematic1.gif
Of een optische triac driver: http://www.hoelscher-hi.de/hendrik/english/dimmer.htm
( http://pdf.datasheetcatal...heet/motorola/MOC3021.pdf )

[alexandersamson]

Even snel een vraagje, ik kreeg ineens een briljant idee om met een Attiny85 een aan/uitswitch te maken die met 1 momentary knopje is te bedienen en zichzelf daarmee ook in en uitschakelt. Nu heb ik snel even wat getekend en ik vroeg mij af of dit nou gaat werken, gaat roken of oscilleren (sneller dan 0.5 Hz)...

Als ik dit zo bekijk zou het moeten werken.

Het idee hierachter was om toch met een softbutton een hele load te schakelen en de enige verliezen die ik heb in de 'uit' stand, slechts lekt door de transistor (in de orde van uA's).

Ter info:
Alles in de Void Setup(); wordt precies 1x uitgevoerd bij opstarten van de Attiny85, daarna nooit meer, zolang deze van stroom blijft voorzien.

Alles in de Void Loop(); blijft zich herhalen.

[ Voor 27% gewijzigd door alexandersamson op 20-12-2013 05:45 ]

[Sprite_tm]

Je vergeet wat geintjes als een pulldown op je in-lijntje en ik zou zelf mosfets gebruiken om het geheel te schakelen, maar verder zou het moeten werken. Is dit verder alles waar je je avr voor gebruikt? Zoja kan je misschien beter voor een simpeler schakeling gaan, zie bijvoorbeeld deze.

[alexandersamson]

Er komt ook nog een stukje accubewaking bij en een ledlampje die de status van de accu aangeeft, dus die Attiny is wel wenselijk.
Inderdaad een goede mogelijkheid alles te laten schakelen door een mosfet. Aangezien die 5V een naar beneden gereguleerde afleiding van de 12V lijn zal zijn. Kan die transistor ook weg, samen met dat relais, scheelt weer mechanische onderdelen. Moet alleen even kijken of ik mosfets heb liggen met een volledige opensturing bij Vgs van 4.3V of minder.
Thanks, zal t later op de dag eens op een breadboard gaan bouwen

[ Voor 10% gewijzigd door alexandersamson op 20-12-2013 07:46 ]

[Sissors]

Ik snap nog niet helemaal jouw idee. Waarom zo moeilijk doen, en niet gewoon de schakelaar op een input van de atiny zetten? Dan als hij uitgeschakeld moet worden gaat hij gewoon lekker slapen. En sleep current van een atiny is echt heel weinig.

Als je je 5V met een 12V bron moet maken moet je wel even heel goed opzoeken welke LDO je gaat gebruiken, een 7805 verbruikt een enorme hoeveelheid stroom bijvoorbeeld, je hebt een ultra low quiescent current LDO nodig.

[ResuCigam]

Ploink schreef op donderdag 19 december 2013 @ 21:28:
http://dx.com/p/10-x-4s1p...ctor-adapter-cable-238389

Die zien er prima uit, bedankt!

@kitao: die schroef connectoren zijn idd erg handig

[alexandersamson]

Stroomverbruik tijdens on status maakt niet zoveel uit, die 5 volt lijn is alleen voor de logica, die regulator zal daar niet zo heel veel bijknallen. 10mA max voor een 7805 + dissipatiestroom, die door enkele een Attiny85 en wat diodes en een mosfet niet hoger dan 15 ofzo zal zijn. Totaal komt er dus 25 mA bij tijdens de 'Aan' stand.
Als we het hebben over een load van 1 Ampere over de 12V lijn, boeit die 25mA mij vrij weinig

Alleen tijdens de uitstand mag hij niets trekken. (<100uA)

Had nog niet echt een vast idee, maar om toch een beetje duidelijkheid te scheppen:

Ik heb 2 zelfgemaakte radiokisten op accu, een kleine en een grote, die grote is al helemaal gestuurd via een Atmega328 en is hoofdzakelijk aangesloten op lichtnet.
Die kleine speakerbox komt nog uit een tijd dat ik snel 6 planken ging zagen en wat speakers en een versterker er in kwakte. Zo was op geen mogelijkheid te zien wanneer de loodaccu onder de magische 10.8Volt zat en opladen moest nog direct op de klemmen met een externe lader.
Nu gebruikt mijn vriendin deze speakerbox best vaak en vind ze dat opladen en het in de gaten houden van die accu nog best een gehannes. Dus ik dacht ik integreer gelijk een een stukje elektronica om alles te regelen:
-Batterijniveauindicator, (Led aan = voldoende power, langzaam knipperen = bijna leeg, snel knipperen + uitvallen versterker = leeg)
-Een softswitch (gewoon omdat het leuk aan/uit doen is)
-Inschakelpreventie onder een bepaalde treshold.

Een beetje dat accusafe idee van Wesley, maar dan op mijn eigen manier en niet met 2 knoppen.
Simpel, snel en goedkoop, want die Attinys zijn maar 2 Euro ofzo en heb een voorraad er van liggen en het duurste object daarna is de MOSFET. Ook wil ik een beetje kunnen spelen met de afschakelwaardes zonder achteraf steeds weerstanden te moeten solderen, want niet alle loodaccus hebben de zelfde ontlaadcurve en min/max waardes. Vandaar dus een Attiny; programmeerbaar.

[ Voor 9% gewijzigd door alexandersamson op 20-12-2013 10:38 ]

[mad_max234]

Bij Mouser kosten attiny85 maar iets van 60 cent, afhankelijk hoeveel je er koop, 60cent is per stuk bij afnamen van 25. wellicht volgende keer daar je voorraad inkopen, want 2 euro is erg duur voor attiny85.

http://nl.mouser.com/Prod...ZZMtkfMPOFRTOlzm3F7l5sNgt

Edit.
Als je nog DIP versies gebruikt.
http://nl.mouser.com/Prod...ZZMtkfMPOFRTOl5CRAVRAdtfp

[ Voor 24% gewijzigd door mad_max234 op 20-12-2013 10:56 ]

[alexandersamson]

Thanks voor de tip, die ga ik bookmarken

[Verwijderd]

maar daar kan je toch niet als particulier terecht.. ?

[alexandersamson]

Volgens mij wel. Net als Farnell, kan ook.

[Kaj.]

Gezien het feit dat ik al een paar duizend euro naar Mouser heb weggebracht: ja, daar kun je uitstekend terecht als particulier.

[kitao]

Levertijd 8 weken staat erbij. Daar heb ik nu ook last van, geen (nieuw) materiaal om wat te knutselen en te testen.

[Verwijderd]

Kaj. schreef op vrijdag 20 december 2013 @ 11:26:
Gezien het feit dat ik al een paar duizend euro naar Mouser heb weggebracht: ja, daar kun je uitstekend terecht als particulier.

ok dan.. dan heb ik me vergist.. was het dan iets met minimum bedrag voor een order ?

[Kaj.]

Dat geldt voor de verzendkosten: als je boven €65,- bestelt scheelt dat 20 euro verzendkosten.

[mad_max234]

Verwijderd schreef op vrijdag 20 december 2013 @ 11:19:
maar daar kan je toch niet als particulier terecht.. ?

Dan had ik die link ook niet gegeven of op zijn minst erbij vermeld. Zoals al gezegd is mag je daar gewoon terecht als particulier, en als je bestelling boven de 75 euro(ex btw) uitkomt verzenden ze het gratis, onder de 75 euro moet je extra kosten betalen, ze willen kleine bestellingen ontmoedigen. Als je bedrijf bent mag je overigens voor elke schroefje ze lastig vallen en krijg je geen enkele extra kosten, dat is dan wel weer beetje krom. Maar mogen al blij zat zijn dat mouser, farnell, digikey, etc ook tegenwoordig particulieren toelaten.

En als je je voorraad weer gaat aanvullen zit je al gauw aan 75 euro natuurlijk. En wat ook veel word gedaan is op CO of tweakers even wat mensen bij elkaar zoeken die allemaal iets kleins nodig hebben van mouser en alleen niet aan die 75 euro komt, maar met groepje komen ze wel aan de 75 euro.

[mad_max234]

kitao schreef op vrijdag 20 december 2013 @ 11:40:
Levertijd 8 weken staat erbij. Daar heb ik nu ook last van, geen (nieuw) materiaal om wat te knutselen en te testen.

dan pak je een van de andere tig attiny85 die mouser heeft, mouser bied 24 of meer soorten attiny85 aan, is altijd wel wat op voorraad, meestal zijn alle gangbare wel op voorraad, maar kan keertje naast grijpen.
http://nl.mouser.com/Search/Refine.aspx?Keyword=attiny85


884 op voorraad
http://nl.mouser.com/Prod...52bZbscA2DaEnIUL1oQRT%2fW

Schijnbaar heeft iemand veel attiny85 gekocht, want veel staat in bestelling bij atmel, meestal betekend dat dat iemand rest voorraad helemaal heeft opgekocht.

[ Voor 5% gewijzigd door mad_max234 op 20-12-2013 13:39 ]

[Ploink]

alexandersamson schreef op vrijdag 20 december 2013 @ 05:40:
Even snel een vraagje, ik kreeg ineens een briljant idee om met een Attiny85 een aan/uitswitch te maken die met 1 momentary knopje is te bedienen en zichzelf daarmee ook in en uitschakelt.

Ik doe meestal zoiets. Dit heb ik net even getekend, geen garantie dat het correct is.


- Q1 is anti-rook voor als je de batterij verkeerd om aansluit.
- Als je startknop SW1 indrukt, dan gaat via D1 en R3 mosfet Q2 geleiden en het apparaat start.
- De microcontroller zet "Hello!" op het display en wacht 1s.
- Als we dat overleven dan heb je blijkbaar langer dan 1s gedrukt en wil je echt dat ie aan gaat.
- Zet HOLD hoog en wacht tot START laag gaat.
- Dan doet het ding wat je wil dat het doet.
- De microcontroller kan op ieder moment besluiten HOLD weer te laten zakken om de boel uit te zetten (auto-poweroff, batterij leeg, algemene paniek, of omdat jij weer op start drukt (Windows stijl).

Het voordeel van een soft switch is dat het apparaat netjes af kan sluiten, instellingen naar eeprom kan schrijven, etc, voor dat het uit gaat. Nadeel is dat de schakelaar niet meer werkt als de firmware vastloopt.

[ Voor 19% gewijzigd door Ploink op 20-12-2013 15:59 ]

[RobV]

Aaargggh. Even frustratie ventileren over een cheap-ass krimptang.



Wat een drama-ding zeg, al zeker 10 pinnetjes mee verziekt, waardoor de rest van de draadlengten weer niet klopt. Grmbl. Aangezien ik er nog een aantal te gaan heb, maar even op zoek naar een stukje kwaliteitsgereedschap. Iemand een tip? Ik moet een tang hebben die 0.1mm2 aankan, tbv. JST XH female pins.

[mux]

Exact die heb ik ook. Wat is er mis mee? Heb je de juiste maat gekocht (24-28AWG heb je waarschijnlijk nodig).

[RobV]

Ja, het zou de juiste maat moeten zijn. De mijne was denk ik van een maandagmorgen. Ik hou van goede spullen, en deze valt daar zeker niet onder.

[mux]

Het is ook zeker geen 'goede' tang, maar it gets the job done. Hij is niet echt voor JST XH bedoeld. Het werkt bij mij ongeveer 70% van de tijd, de rest van de draadjes valt er alsnog uit. Helaas is dit totnogtoe de 'beste' tang voor JST XH die ik heb gevonden, mijn vorige tangen werkten helemaal niet.

Dus eigenlijk kan ik je niet verder helpen

[RobV]

Precies ja, 70% da's toch bijna 1 op de 4 mislukking. Sta op het punt deze te bestellen.

http://www.exp-tech.de/ac.../Crimp-Tool-30-18AWG.html

Goede prijs, acceptabele wachttijd (meeste zaken zijn nu nét op kerstvakantie). En ik ben niet van plan €300 bij conrad neer te tellen.

[mux]

Ik hoor graag je ervaringen als je hem hebt, dan kan ik hem ook kopen. Ik heb al eens eerder zowel op stackexchange als tweakers en circuitsonline rondgevraagd en rondgekeken, maar veruit de meeste tangen zijn ofwel niet meer in de handel, ofwel hebben idiote verzending, of zijn niet geschikt voor kleine draadjes. Er is een hoop beschikbaar voor Molex Mini-Fit Jr. en Micro-Fit, maar niet zoveel wat ook echt goed werkt met JST XH en Molex KK - afgezien van de officiële tangen dan.

---

Hele andere vraag: heeft iemand hier ervaring met de flex-PCB service van iteadstudio (of elders)? Ik sta op het punt eentje te bestellen en vroeg me af of iemand er nog iets intelligents over kan zeggen.

[RobV]

Genoemde tang gaat van 18 tot wel 30AWG. Ik hoop hem dinsdag in huis te hebben. Als ik niet vergeet dan laat ik je het weten. Ziet er in elk geval beter uit dan wat ik nu heb.

Helaas geen ervaring met de flex-pcb, maar gezien mijn goede ervaring met de normale pcb zal het welsnor zitten.

[Verwijderd]

heb je dat ook wel eens, van die dagen dat niks lukt, niks werkt en je alles uit je handen laat vallen.
ik heb zo'n dag vandaag... aaaaaaaaaaaaaaaaaaaaargh

[RobV]

Ik gebruik meestal houten knijpers. Die stinken niet zo als ze doorbranden. (Grapje)

[Verwijderd]

ja ik gebruik speciaal electronica gereedschap.
_{ben met een test opstelling bezig om is wat te leren over Interrupt-Driven Analog Conversion}

[ Voor 66% gewijzigd door Verwijderd op 20-12-2013 23:55 ]

[RobV]

Ik ben bezig met het reverse engineering van dit toetsenbord:



Het is de achterkant van het verlichtte toetsenpaneel uit de hoorn van een Motorola 4500x transportable phone. Op de VSW pin na heb ik ze allemaal weten te achterhalen. Fotootje voorkant zou handig zijn he?

Nou vooruit

[Verwijderd]

als je met zo'n koffertje liep vroeger dan was je belangrijk

[RobV]

Als hobby, gimmick, en bezigheidstheraphie ben ik er nu een GSM module in aan het bouwen.

- behoud originele uiterlijk
- 5v binnenkant (origineel draait op 9v logic)
- gigantische 12v 3800ah batterij is helaas stuk, ander had ik wel 2 maanden standbytijd met moderne chips
- helaas geen display genoeg voor SMS ondersteuning, misschien toch grafisch display inbouwen?

Dank je voor die youtube link.

[alexandersamson]

VSW = volume control switch als ik me niet vergis

[Cassettebandje]

RobV, mux: die tang is ook bij distrelec te krijgen (80-409-90). Ik heb hem zelf ook. 't is een erg fijne tang voor van dit soort crimpcontacten.

[mad_max234]

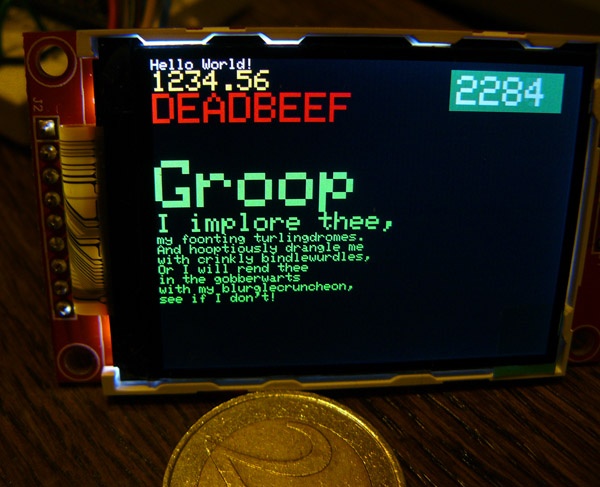

Heb mijn nieuwe TFT ontvangen, even snel getest met arduino lib(van seeed), ziet er beter uit dan mijn oude TFT, is allemaal net nog iets scherper dan bij de vorige, oude had 126ppi nieuwe heeft185ppi. Moet wel even overnieuw beginnen met Xmega TFT code, vorige was parallel en had hele andere init registers.

TFT die ik nu heb werkt overigens niet met 5v i/o en weerstand ertussen, weigert om te werken op die manier, arduino even gevoed met 3.3v en dan doet tft het wel.

[Verwijderd]

mad_max234 schreef op zaterdag 21 december 2013 @ 11:07:
Heb mijn nieuwe TFT ontvangen, even snel getest met arduino lib(van seeed), ziet er beter uit dan mijn oude TFT, is allemaal net nog iets scherper dan bij de vorige, oude had 126ppi nieuwe heeft185ppi. Moet wel even overnieuw beginnen met Xmega TFT code, vorige was parallel en had hele andere init registers.

TFT die ik nu heb werkt overigens niet met 5v i/o en weerstand ertussen, weigert om te werken op die manier, arduino even gevoed met 3.3v en dan doet tft het wel.

pics or..

[Ploink]

mad_max234 schreef op zaterdag 21 december 2013 @ 11:07:
TFT die ik nu heb werkt overigens niet met 5v i/o en weerstand ertussen, weigert om te werken op die manier, arduino even gevoed met 3.3v en dan doet tft het wel.

Het is misschien te langzaam door die weerstand in serie met de io pin. Probeer een paar pF capaciteit over die weerstand om het te versnellen.

[mad_max234]

Ploink schreef op zaterdag 21 december 2013 @ 11:30:
[...]

Het is misschien te langzaam door die weerstand in serie met de io pin. Probeer een paar pF capaciteit over die weerstand om het te versnellen.

Niet nodig, gaat toch op 3.3v lopen icm met Xmega, was puur om even snel te testen of tft werkte en hoe het eruit zag.

@borroz

Klikbaar

[Verwijderd]

mad_max234 schreef op zaterdag 21 december 2013 @ 12:03:
[...]


Niet nodig, gaat toch op 3.3v lopen icm met Xmega, was puur om even snel te testen of tft werkte en hoe het eruit zag.

@borroz
[afbeelding]
Klikbaar

mooi scherp

[mad_max234]

Is net nog wat scherper en helderder in het echt, blijft lastig om foto te nemen van scherm. Ben er erg te vrede over.

Edit/
En er zit nog beschermplastic overheen.

[ Voor 17% gewijzigd door mad_max234 op 21-12-2013 12:30 ]

[Verwijderd]

wat verbruikt zo'n schermpje nou ?

[mad_max234]

Met huidige voorbeeld verbruikt TFT iets van +-10mA, de 4 backlight leds verbruiken ook iets van +-20mA.
Hele schakeling incl. arduino gemeten na de voltage regulator meet ik +-30mA.

[ Voor 3% gewijzigd door mad_max234 op 21-12-2013 12:26 ]

[RobV]

VSW = volume control switch als ik me niet vergis

Daar was ik nooit achter gekomen. Zeker niet omdat er geen volume knop op zit, haha

RobV, mux: die tang is ook bij distrelec te krijgen (80-409-90). Ik heb hem zelf ook. 't is een erg fijne tang voor van dit soort crimpcontacten.

Superbedankt.

[alexandersamson]

RobV schreef op zaterdag 21 december 2013 @ 13:27:

Daar was ik nooit achter gekomen. Zeker niet omdat er geen volume knop op zit, haha

Waar loopt de trace van die connectie naar toe op dat PCB?

[Verwijderd]

mad_max234 schreef op zaterdag 21 december 2013 @ 12:03:
[...]


Niet nodig, gaat toch op 3.3v lopen icm met Xmega, was puur om even snel te testen of tft werkte en hoe het eruit zag.

@borroz
[afbeelding]
Klikbaar

en dan zoiets eraan knopen

[alexandersamson]

mad_max234 schreef op zaterdag 21 december 2013 @ 12:03:

@borroz
[afbeelding]
Klikbaar

Hoeveel fps haal je met zo'n scherm op de xmega? Als in standaard refreshsnelheid zonder bijzondere berekeningen. Ziet er wel cool uit eigenlijk

[mad_max234]

Weet ik nog niet, maar zal minimaal twee keer zo snel zijn als arduino als 1 op 1 port maak van deze lib, puur omdat Xmega 32Mhz kan draaien en arduino standaard op 16Mhz draait, maar denk dat lib zelf ook wel wat sneller kan krijgen. En SPI kan op max wat de ili9341 aankan, 10Mhz spi. Arduino kan max 8Mhz spi doen Xmega 16Mhz, maar tft controller heeft max van 10Mhz, maar denk niet dat spi de beperkende factor zal zijn.

Filmpjes afspelen moet te doen zijn op Xmega

Edit/
Xmega kan je ook prima overklokken mocht je wat meer fps willen, ze werken eigenlijk allemaal wel op 48Mhz, en vele werken ook nog op 64Mhz. Bij 48Mhz behoud je sowieso alle functies van de xmega, bij 64Mhz weet ik dat niet. Zelfs 80Mhz word gemeld dat nog werkt.

Denk dat veilig is om te stellen dat 48MHz zonder enige probleem gehaald kan worden en nog zat marge hebt zodat chip zowel in Rusland als in Afrika blijft werken.

[ Voor 29% gewijzigd door mad_max234 op 21-12-2013 16:46 ]
