De EL-kroeg - Deel 3

[mcDavid]

Waarom zou je RGB-LED's gebruiken als je maar één kleur wilt gebruiken?

[wesleytjuh]

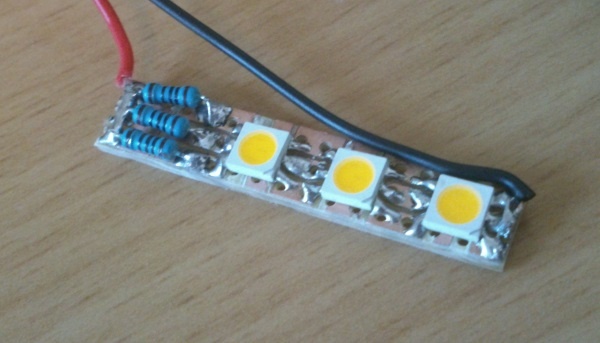

Waarom heb je dan 3 weerstanden? Spreiding van vermogen?

[ Voor 27% gewijzigd door wesleytjuh op 01-07-2014 10:32 ]

[Tarin]

wesleytjuh schreef op dinsdag 01 juli 2014 @ 10:31:
Waarom heb je dan 3 weerstanden? Spreiding van vermogen?

Omdat we de afgelopen anderhalve pagina de nadelen van het parallel aansluiten van LEDs op 1 weerstand hebben besproken .

[ Voor 19% gewijzigd door Tarin op 01-07-2014 10:34 ]

[mcDavid]

Tarin schreef op dinsdag 01 juli 2014 @ 09:56:

Het zijn geen RGB-LEDs .

Aha, my bad.

Dan zou ik nog de weerstanden vervangen door SMD, lijkt me een stuk makkelijker.

[Ploink]

Waarom koop je niet gewoon een Aluminium LED strip?
Of een langwerpige COB LED, die gaan tot 20cm.

Een aluminium basis geeft betere koeling en dat scheelt enorm in de levensduur.
Als je zelf een FR4 PCB maakt, dan is de koeling veel minder, al kun je dat enigszins compenseren door grote koper vlakken onder de led te maken.

[Tarin]

Ploink schreef op dinsdag 01 juli 2014 @ 11:14:
Waarom koop je niet gewoon een Aluminium LED strip?
Of een langwerpige COB LED, die gaan tot 20cm.

Een aluminium basis geeft betere koeling en dat scheelt enorm in de levensduur.
Als je zelf een FR4 PCB maakt, dan is de koeling veel minder, al kun je dat enigszins compenseren door grote koper vlakken onder de led te maken.

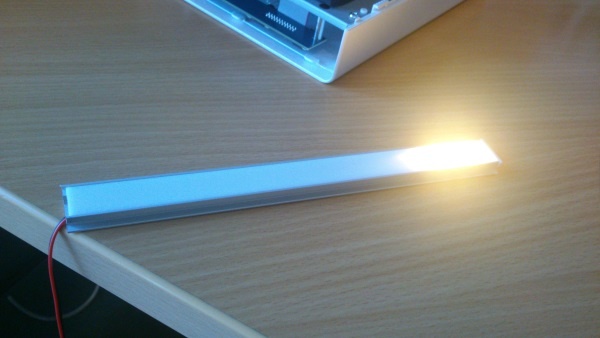

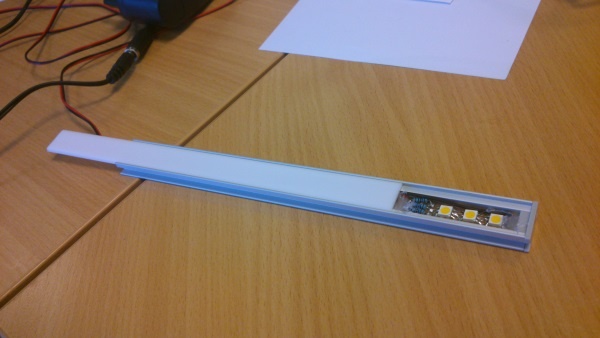

De LEDs zitten te ver uit elkaar in een strip.. ik wil een min-of-meer punt-verlichting hebben, er wordt telkens 1 zo'n unit als hierboven gebruikt.

Het zijn sowieso geen high-power units (60mA per blokje), het is niet om een hele kamer te verlichten. Bovendien komen ze in een aluminium behuizing te zitten die ik al heb liggen .

Als ik het simpel had willen houden had ik direct deze dingen gekocht, maar die vind ik wat aan de prijzige kant voor wat je krijgt.

[ Voor 12% gewijzigd door Tarin op 01-07-2014 11:39 ]

[Verwijderd]

sambal bij ?

[ Voor 59% gewijzigd door Verwijderd op 01-07-2014 12:53 ]

[Puch-Maxi]

Schattig hoor Hoe ziet het er uit onder het blik?

[wesleytjuh]

Ben ook wel benieuwd, heb exact dezelfde liggen maar dan van een distributeur van Meanwell. Maar die zien er toch echt wat anders uit .

[Verwijderd]

Puch-Maxi schreef op dinsdag 01 juli 2014 @ 12:57:
Schattig hoor Hoe ziet het er uit onder het blik?

heb het een beetje druk momenteel, maar ik zal hem later gaan testen, eerste indruk :

[Verwijderd]

En de onderkant? Dat zegt iets meer.

[mux]

Dat is geen goed input filter en lang niet genoeg creepage distance. Stoute chinezen!

[Ploink]

Mean Well NES-15-12 Power Supply Teardown
Een vergelijkbaar goedkoop model, maar een echte MeanWell.
Zie het MW merk op trafo en pcb en de gefreesde slots in de pcb.

Zo op het eerste gezicht lijkt het design aardig overeen te komen, maar het is allemaal net even anders uitgevoerd.
Die van Borroz lijkt zo kaal, mist idd een condensator in het input filter en is 2A vs 1.3A.
Formaat 158*98*42mm vs 78*51*28mm.
Ah daar zit de aap, de MW is echt kleiner (klopt dat wel?).

[RobV]

Ach, ze "bedoelen het goed", toch ?

[mad_max234]

Lol, de tekst is best grappig.

Nieuwe eevblog rap

Oude rap (2012)

Edit/

mux schreef op maandag 30 juni 2014 @ 17:38:
[...]


Dat is toch juist de 'goede' manier? Dit is hoe het hoort. Het probleem is als je meerdere LEDs parallel zet, en daar vervolgens maar één weerstand aan hangt richting je rails. Dan gaat je failure rate hard omhoog.

Ja klopt, maar dat is evengoed parallel hoor, als je maar twee leds hebt op 5v is het alleen maar parallel en niks in serie.

Je kan ze op twee manier parallel zetten, elke met eigen weerstand of allemaal tegelijk met 1 weerstand, laatste is inderdaad af te raden, maar eerste is ook parallel. Denk dat jij gewoon de andere parallel in je hoofd had. Maar ook dat gaat wel met paar leds en als de leds die parallel staan in dezelfde behuizing zitten is niet zo ramp dat led de andere twee ook meeneemt. En je uiteraard niet helemaal op het randje gaat zitten, moet marge overhouden omdat leds onderling verschillen. Maar leds in 5050 komen uit dezelfde batch, is anders met losse leds van vreemd chinees merk.


En als dat bij serie gebeurt heb je net zo goed kans dat hele rij uitgaat en je alsnog de 5050 helemaal moet vervangen of moet leven met minder leds.

Enige wat echt veiligste is is elke led parallel aansluiten en elke eigen weerstand, maar dan heb je weer veel weerstandjes nodig, trade-off is dan kleine series en die parallel aansluiten.

[ Voor 81% gewijzigd door mad_max234 op 02-07-2014 16:20 ]

[RobV]

Even over dat SMD-solderen, ik heb zojuist voor het eerst een boardje geassembleerd met soldeerpasta en het hot air station. Nou gaat dat op zich prima, maar ik heb ècht iets beters nodig dan een tandenstoker om de pasta aan te brengen, op de juiste plaats en de juiste hoeveelheid. Dus:

• Op zoek naar spuitjes/naalden. Kan mij iemand een webshop aanwijzen die heeft wat ik zoek? Ik hoef er geen 100, dus aub geen Mouser/Farnell.
• Ik heb pasta in een potje, dus ik neem aan dat ik de spuit moet vullen met de hoeveelheid die ik nodig heb. Moet ik de naald na gebruik weggooien of kan ik hem meerdere keren gebruiken?

Ik meld nog even voor de zekerheid dat ik me ervan bewust ben dat je dit het beste met een stencil kan doen.

Alvast bedankt.

[Sibylle]

memphis schreef op maandag 30 juni 2014 @ 21:03:
Na lang zoeken een mooi klein en betaalbaar toerentellertje gevonden:

http://www.hobbyking.com/...witem.asp?idproduct=23555

2 zijn er onderweg

Al kunnen testen?

[Puch-Maxi]

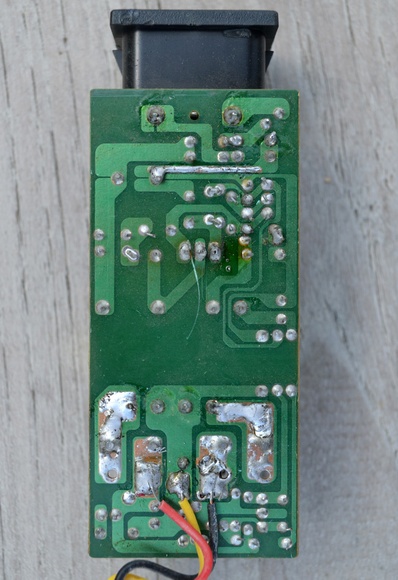

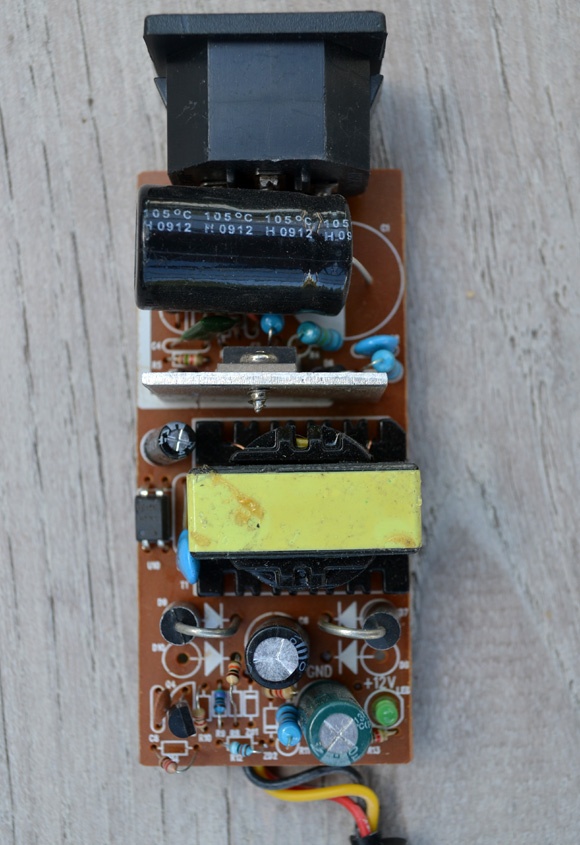

Het kan altijd nog slechter, het viel me op dat deze adapter wel erg warm werd.
Betreft een SY-002-5-12 (12V 2A en 5V 2A) adapter met daarop één hardeschijf (0,56A @12V en 0,46A @5V). Het is maar goed dat er caps in zitten met een 105 graden rating .





Brrr.

[Ploink]

RobV schreef op woensdag 02 juli 2014 @ 18:09:
Even over dat SMD-solderen, ik heb zojuist voor het eerst een boardje geassembleerd met soldeerpasta en het hot air station. Nou gaat dat op zich prima, maar ik heb ècht iets beters nodig dan een tandenstoker om de pasta aan te brengen, op de juiste plaats en de juiste hoeveelheid. Dus:

• Op zoek naar spuitjes/naalden. Kan mij iemand een webshop aanwijzen die heeft wat ik zoek? Ik hoef er geen 100, dus aub geen Mouser/Farnell.
• Ik heb pasta in een potje, dus ik neem aan dat ik de spuit moet vullen met de hoeveelheid die ik nodig heb. Moet ik de naald na gebruik weggooien of kan ik hem meerdere keren gebruiken?

Ik meld nog even voor de zekerheid dat ik me ervan bewust ben dat je dit het beste met een stencil kan doen.

Alvast bedankt.

Het beste kun je dit soort plastic naaldjes en spuitjes met schroef bevestiging gebruiken. De schroef verbinding is noodzakelijk, anders valt de naald er zo af door het vette spul en de kracht die je zet om het eruit te drukken.

Voordeel van deze plastic dingen is dat ze taps toelopen. Met een metalen naald heb je een lang dun kanaaltje wat veel meer weerstand geeft en dan moet je vreselijk hard drukken om er iets uit te krijgen. Het raakt ook eerder verstopt. Als je een geschikt naaldje hebt, dan kun je deze altijd op de spuit laten zitten.

Bewaar de pasta altijd in het vriesvak (in plastic zakje oid), dit voorkomt uitdrogen, oxidatie en indringen van waterdamp. Ik heb mijn spuitje al >5 jaar met dezelfde naald en is nog in uitstekende conditie.
Als deeltjes oxideren dan vloeit het niet meer. Als er vocht in zit gaat het spatten.

Ik werk altijd zonder stencil en (om toch even met een Farnell link te gooien ) een spuit Edsyn CR44. Het is duur, maar wel heel goed spul. Goedkoper bij Reichelt zie ik.

edit:
http://www.dx.com/p/lson-...lucent-pink-10-pcs-309390
http://www.dx.com/p/lson-...s-deep-blue-10-pcs-296645

[ Voor 3% gewijzigd door Ploink op 02-07-2014 19:18 ]

[Verwijderd]

RobV schreef op woensdag 02 juli 2014 @ 18:09:

• Op zoek naar spuitjes/naalden. Kan mij iemand een webshop aanwijzen die heeft wat ik zoek? Ik hoef er geen 100, dus aub geen Mouser/Farnell.

I
Alvast bedankt.

- http://www.printtec.nl/contents/nl/d518_Doseernaalden.html

[RobV]

dank, borroz en ploink.

welke maat adviseren jullie?

/edit: ik zie nu dat de ebay link een verzamelsetje is, precies wat ik zoek!

[ Voor 41% gewijzigd door RobV op 02-07-2014 19:15 ]

[Ploink]

RobV schreef op woensdag 02 juli 2014 @ 19:08:
welke maat adviseren jullie?

Ik gebruik een donkerblauwe met vrij kleine opening. Ik kocht het setje bij DX (die ze nu niet meer verkopen) omdat ik de originele naald van Edsyn effe op maat wou knippen
Misschien is het de 0.41mm, zo te zien komt de kleurcodering op ebay overeen met mijn setje. De roze zal ook wel geschikt zijn gok ik.

[CrashOverDrive]

Puch-Maxi schreef op woensdag 02 juli 2014 @ 18:56:
Het kan altijd nog slechter, het viel me op dat deze adapter wel erg warm werd.
Betreft een SY-002-5-12 (12V 2A en 5V 2A) adapter met daarop één hardeschijf (0,56A @12V en 0,46A @5V). Het is maar goed dat er caps in zitten met een 105 graden rating .
Brrr.

Afgezien van het nekschot-waardige en levensgevaarlijke ontwerp. Zou dat gesoldeert zijn door een chimpansee? Ik heb werk van groep 4 leerlingen gezien wat er beter uitzag

[RobV]

ok, ik ga het proberen met die blauwe.

gezien de prijs en de aantallen zijn ze bedoeld om na gebruik weg te gooien?

[Ploink]

Nee hoor, ik gebruik altijd hetzelfde exemplaar.
Weggooien zou ik zelfs afraden, er blijft veel dure pasta in de naald achter. Bewaren in vriesvak voorkomt uitdrogen en verstoppen, dan hoef je hem niet weg te gooien.

Voor gebruik met lijm zijn ze uiteraard wel wegwerp

[ Voor 3% gewijzigd door Ploink op 02-07-2014 19:42 ]

[RobV]

mooi mooi mooi. Weer wat wijzer geworden dank zij tweakers!

[Verwijderd]

webshop tip voor als je zo maar is een paar smd componentjes nodig heb.


wellicht weet iemand waar ik het voordeligste kan shoppen voor een JBC soldeerstation ?
ik ken printtec

[Ploink]

Verwijderd schreef op woensdag 02 juli 2014 @ 21:36:
wellicht weet iemand waar ik het voordeligste kan shoppen voor een JBC soldeerstation ?
ik ken printtec

bitshape in "De EL-kroeg - Deel 3"

[Killerbert]

Ploink schreef op woensdag 02 juli 2014 @ 21:48:
[...]

bitshape in "De EL-kroeg - Deel 3"

Deze kende ik nog niet
thanks!

[wesleytjuh]

Printtec is wel een goede ervoor inderdaad, daar heb ik de mijne ook vandaan. Wel was ie toen iets goedkoper, rond de €300. Verder zeer goede service, krijg ze toevallig vrijdag op bezoek. Eens kijken of ze wat leuks voor mij hebben .

[ Voor 11% gewijzigd door wesleytjuh op 02-07-2014 22:16 ]

[Verwijderd]

wesleytjuh schreef op woensdag 02 juli 2014 @ 22:15:
Printtec is wel een goede ervoor inderdaad, daar heb ik de mijne ook vandaan. Wel was ie toen iets goedkoper, rond de €300. Verder zeer goede service, krijg ze toevallig vrijdag op bezoek. Eens kijken of ze wat leuks voor mij hebben .

jij promoot JBC dus mogen best wat voor terug doen, op zijn minst een T shirtje niet dan

en tnx Ploink.. (ik was er idd al is mee bezig geweest lees ik nu maar ik werd gek vandaag van mijn huidige bout dus nu MOET ik een andere.. ivm mijn bloeddruk ook)

[ Voor 8% gewijzigd door Verwijderd op 02-07-2014 22:29 ]

[mad_max234]

RobV schreef op woensdag 02 juli 2014 @ 18:09:
Even over dat SMD-solderen, ik heb zojuist voor het eerst een boardje geassembleerd met soldeerpasta en het hot air station. Nou gaat dat op zich prima, maar ik heb ècht iets beters nodig dan een tandenstoker om de pasta aan te brengen, op de juiste plaats en de juiste hoeveelheid. Dus:

• Op zoek naar spuitjes/naalden. Kan mij iemand een webshop aanwijzen die heeft wat ik zoek? Ik hoef er geen 100, dus aub geen Mouser/Farnell.
• Ik heb pasta in een potje, dus ik neem aan dat ik de spuit moet vullen met de hoeveelheid die ik nodig heb. Moet ik de naald na gebruik weggooien of kan ik hem meerdere keren gebruiken?

Ik meld nog even voor de zekerheid dat ik me ervan bewust ben dat je dit het beste met een stencil kan doen.

Alvast bedankt.

Ebay.

Spuitje is ook niet handig, doe dat ook wel eens, maar je knijp je apelazarus en vaak wilt het niet echt lekker plakken. En neem niet te dunne naald, dan pers je alle flux er tussenuit, is het in begin veel natter dan rest en krijgt het er bijna niet uitgedrukt.

Makkelijkst is toch echt een stencil, kan je kopen of zelf maken van leeg cola blikje of zo, daar was je je wellicht nog niet bewust van. Ik heb tijdje terug poging gedaan, was ook eerste keer dat ook strijkbout techniek gebruikte en met tijdshiftpapier. Eerst liet de toner half los en tweede was redelijk gelukt, was bruikbaar, heb hem getest en gaf netjes mooie hoeveelheid en alle pad in één keer gevuld.

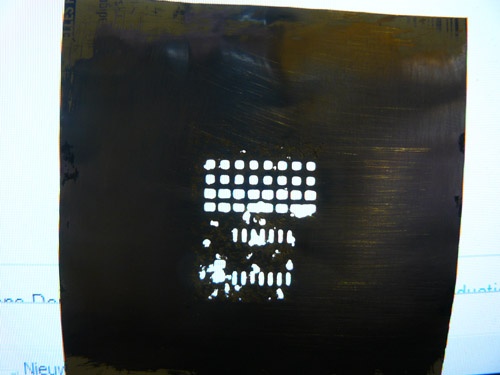

Poging 1, fail.

mad_max234 in "De EL-kroeg - Deel 3"

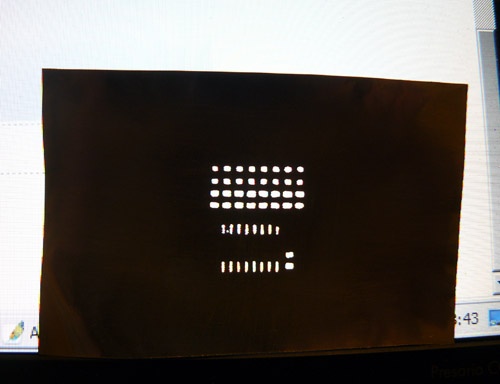

Poging 2

mad_max234 in "De EL-kroeg - Deel 3"

Tutorial

Andere optie is handmatige plotter/dispenser, zijn niet heel erg goedkoop en je hebt compressor nodig. En je moet nog steeds alle pad een voor een met hand afgaan.

Voorbeeld van een soldeerpasta plotter/dispenser.

[Oyster]

Oyster schreef op zondag 29 juni 2014 @ 16:17:


Kan je aangeven welke winkels precies? Ik kom het in NL namelijk nergens tegen behalve op bestelling of online. Bij een apotheek kan ik het bijvoorbeeld bestellen, maar dat is dan enkel 70% IPA, 30% water. Ik sta op het punt om een liter bij labstuff te bestellen namelijk.

Nou, hoe wil je het hebben. Loop ik afgelopen week een winkeltje in kijk ik recht met m'n snufferd op de IPA. Helaas wel een spuitbusje, maar het voldoet voorlopig wel even. Ik kom er wel vaker, maar ze hebben het niet altijd staan.

[RobV]

Madmax bedankt voor je uitgebreide antwoord maar voorlopig nog even geen stencils voor mij. Komt wel als ik mijn eigen boards ga etsen ooit

[vso]

mensen vraagje .. me schoonvader krijgt een elektronisch ding bij zijn hart geplaatst .. moet 15 cm bij "elektronica" wegblijven .. domper op me Simulator cockpit build.

Hebben jullie tips/idee-en waar/wat en hoe ik magnetische velden kan voorkomen/shielden ? en/of meten ..
dit is kompleet nieuw terrein voor me.

[ Voor 6% gewijzigd door vso op 02-07-2014 23:15 ]

[Verwijderd]

wesleytjuh schreef op woensdag 02 juli 2014 @ 22:15:
Printtec is wel een goede ervoor inderdaad, daar heb ik de mijne ook vandaan. Wel was ie toen iets goedkoper, rond de €300. Verder zeer goede service, krijg ze toevallig vrijdag op bezoek. Eens kijken of ze wat leuks voor mij hebben .

nou heb een CD-2BD besteld op jou aanraden ..

(ik had je nog een DM gestuurd)

[ Voor 4% gewijzigd door Verwijderd op 02-07-2014 23:56 ]

[CrashOverDrive]

Verwijderd schreef op woensdag 02 juli 2014 @ 23:55:
nou heb een CD-2BD besteld

Geniaal ding Ik heb de CD-2BC en Dave Jones (van EEVblog) een CD-2BB.
In vergelijking met een goedkoop crapding is het bijna porno te noemen hoe lekker dit soldeert

[ Voor 8% gewijzigd door CrashOverDrive op 03-07-2014 00:00 ]

[Ploink]

@vso
Een goed voorbeeld van afscherming is je PC. De grote blikken doos schermt magneetvelden af en houdt ook radio golven binnen. De behuizing zit aan de randaarde, dus gebruik een geaard stopcontact. Belangrijk is dat er geen grote openingen in de metalen doos zitten. Die stukken metaal voor de ongebruikte drive bays en de blindplaten bij je pci slots zitten er niet voor niks. Zijpanelen netjes vastschroeven zodat alles goed elektrisch contact maakt.

Ik denk dat je vooral moet oppassen met mobiele telefoons omdat die met vrij veel vermogen zenden. In mindere mate wifi, bluetooth zendt nog minder vermogen.

Verder produceren netvoedingen nogal wat magnetische storing, afgeschermd in blik is beter dan alleen in plastic behuizing. Een goed merk zal aan de EMI normen voldoen, met goedkoop chinees ebay spul heb je geen enkele zekerheid.

[memphis]

Sibylle schreef op woensdag 02 juli 2014 @ 18:09:
[...]


Al kunnen testen?

Ze zijn nog niet binnen. Ik hoop ze wel voor volgende week woensdag te hebben zodat ik er nog 1 aan mijn uit televeren apparaat kan koppelen.

[Verwijderd]

CrashOverDrive schreef op woensdag 02 juli 2014 @ 23:58:
[...]

Geniaal ding Ik heb de CD-2BC en Dave Jones (van EEVblog) een CD-2BB.
In vergelijking met een goedkoop crapding is het bijna porno te noemen hoe lekker dit soldeert

ben benieuwd

[Damic]

@borroz: waar besteld, heb nu een jbc 30s maar zou ook graag een goed station hebben, waar je kleine punten in kunt steken (min punt nu is 1mm).

[Verwijderd]

Damic schreef op donderdag 03 juli 2014 @ 12:27:
@borroz: waar besteld, heb nu een jbc 30s maar zou ook graag een goed station hebben, waar je kleine punten in kunt steken (min punt nu is 1mm).

voor kleiner dan 1mm zou ik de CD-2SC nemen
let op :prijzen ex btw (ik schrok )

- http://www.printtec.nl/contents/en-uk/d396.html

[ Voor 4% gewijzigd door Verwijderd op 03-07-2014 12:39 ]

[mad_max234]

Hoe verhouden de jbc punten tegenover hakko? Ik ben al jaren fan van hakko en die bevallen me uitstekend.

[vso]

Ploink schreef op donderdag 03 juli 2014 @ 00:09:
@vso
Een goed voorbeeld van afscherming is je PC. De grote blikken doos schermt magneetvelden af en houdt ook radio golven binnen. De behuizing zit aan de randaarde, dus gebruik een geaard stopcontact. Belangrijk is dat er geen grote openingen in de metalen doos zitten. Die stukken metaal voor de ongebruikte drive bays en de blindplaten bij je pci slots zitten er niet voor niks. Zijpanelen netjes vastschroeven zodat alles goed elektrisch contact maakt.

Ik denk dat je vooral moet oppassen met mobiele telefoons omdat die met vrij veel vermogen zenden. In mindere mate wifi, bluetooth zendt nog minder vermogen.

Verder produceren netvoedingen nogal wat magnetische storing, afgeschermd in blik is beter dan alleen in plastic behuizing. Een goed merk zal aan de EMI normen voldoen, met goedkoop chinees ebay spul heb je geen enkele zekerheid.

thx voor je antwoord kan ik wat mee

[Ploink]

mad_max234 schreef op woensdag 02 juli 2014 @ 22:26:
[...]
Spuitje is ook niet handig, doe dat ook wel eens, maar je knijp je apelazarus en vaak wilt het niet echt lekker plakken.

Dan heb je zeker een metalen naaldje. Een conische doseer naald heeft veel minder weerstand.
Als de pasta niet direct op de print plakt (soms krult het wormpje dat eruit komt alle kanten op) dan hou ik de spuit iets meer verticaal en dan gaat het wel. De kunst is om een mooi recht sliertje te trekken, maar dat vergt wat oefening.

En neem niet te dunne naald, dan pers je alle flux er tussenuit, is het in begin veel natter dan rest en krijgt het er bijna niet uitgedrukt.

Dat herken ik niet en ik gebruik een heel dunne naald. Het zal wel aan de pasta liggen, dat de deeltjes te grof zijn ofzo. Als de deeltjes fijn genoeg zijn dan blijft het mooi in suspensie.

Goede pasta is belangrijk. Ik heb heel lang geleden bij mijn eerste poging onbruikbare zooi gekocht van Conrad. Het begon bij verhitting te bubbelen en te spatten als kokende lava

Toen heb ik nog jarenlang alle SMD met de bout gesoldeerd. Pas toen ik weer een poging durfde te wagen kocht ik Edsyn CR44 en nu zweer ik bij dat spul. Die potjes van ebay heb ik nooit gebruikt, dus ik heb geen idee hoe dat vergelijkt.

Verwijderd schreef op donderdag 03 juli 2014 @ 12:37:
[...]
voor kleiner dan 1mm zou ik de CD-2SC nemen
let op :prijzen ex btw (ik schrok )

Dan is die BT-2BWA Kit Weidinger Edition een stuk goedkoper, 248.71 vs 402.33 inc BTW. Een eenvoudiger station met analoge bediening en zonder sponsje, maar de bout is hetzelfde als de CD-2BD.

[ThinkPad]

Zo worden 3rd party vervangende laptop accu's dus gemaakt

[-The_Mask-]

Interesting.

[ThinkPad]

Haha ja daar stoorde ik mij ook al aan. Dacht na 2x ook wel: STFU

[Puch-Maxi]

"Wat zijn die paarse cellen?", oh die zijn fake . Het zijn natuurlijk dummy's, zodat ze minder cellen in een pack hoeven te stoppen.

[ Voor 44% gewijzigd door Puch-Maxi op 03-07-2014 15:08 . Reden: Dummy ]

[memphis]

Hier ook nog een leuk filmpie over LiPo:

[Tarin]

Ik heb gisteren en vandaag m'n lunchpauzes even een proof of concept van m'n ledjes (zie de vraag twee pagina's eerder) in elkaar gezet, en ik denk dat dit wel toepasbaar gaat zijn:







Het is geen uber-high-tech, maar wel functioneel . Let niet op m'n soldeerverbindingen, ik had nog niet gegeten (trillende handen) en een krap jaar niet gesoldeerd .

[ Voor 10% gewijzigd door Tarin op 03-07-2014 17:30 ]

[Damic]

@borroz: ha dank je is om smd met te solderen jawade zonder btw mogen ze wel mooi op de site zetten. is volgens mij zelfs verplicht in Nederland en België

@tarin: valt nog mee

Wou trouwens vandaag de lokale economy wat steunen is de winkel in zomer tijd om 15u gesloten in de plaats van 17u30. Dat word dan smdshop.nl

[ Voor 35% gewijzigd door Damic op 03-07-2014 18:26 ]

[wesleytjuh]

Damic schreef op donderdag 03 juli 2014 @ 12:27:
@borroz: waar besteld, heb nu een jbc 30s maar zou ook graag een goed station hebben, waar je kleine punten in kunt steken (min punt nu is 1mm).

Voor kleine punten kun je wellicht beter naar de micro bout inderdaad. Die kan zeer kleine diameters gebruiken. Wel ook een stuk minder vermogen, maar iets van ~25W geloof ik. Voor zowel de micro als normale bout heb je volgens mij minstens 50 verschillende punten, waarschijnlijk een stuk meer zelfs. Moet je even op de site kijken.

mad_max234 schreef op donderdag 03 juli 2014 @ 13:00:
Hoe verhouden de jbc punten tegenover hakko? Ik ben al jaren fan van hakko en die bevallen me uitstekend.

Levensduur is in ieder geval uitstekend. Ik heb thuis nu bijna 2 jaar een JBC station en doe nog steeds met mijn 1e punten. Op het werk hebben we op de R&D afdeling ook nog steeds dezelfde punten als 3 jaar geleden bij de start van mijn stage voor zover ik weet. In de productie is het afhankelijk van hoe je ermee om gaat, sommige krijgen alles kapot natuurlijk . Maar de reparateurman doet ook jaren met zijn punten, en die gebruikt ze dagelijks de hele dag door.

Metcal soldeert trouwens ook heel goed! Hebben we een demo model van staan, de unit zelf is ook super degelijk(display dan weer waardeloos) maar ik vind de houder en soldeertips zelf wat minder. Elke tip zit je ook aan 1 temperatuur vast, niet instelbaar. Vaak soldeer je op dezelfde temperatuur natuurlijk, maar zonder temperatuurcontrole willen ik eigenlijk niet, met Metcal is dat best prijzig dus om elke tip in meerdere temperaturen te hebben.
Het wisselsysteem van JBC is ook beter overigens.
Welke van de 2 nu beter soldeert kan ik moeilijk zeggen, te weinig ervaring met de Metcal. En oja, Metcals zijn een flink stuk duurder weer .

[ Voor 19% gewijzigd door wesleytjuh op 03-07-2014 19:15 ]

[Damic]

Bij nader inzien is dat toch wat veel voor de portomenee en gaan ik voor een ERSA (RDS80), kan toch niet slecht zijn, daar een 0.4mm tip bij en wat small soldeersel en kan verder.

[mad_max234]

Ploink schreef op donderdag 03 juli 2014 @ 13:28:
[...]

Dan heb je zeker een metalen naaldje. Een conische doseer naald heeft veel minder weerstand.
Als de pasta niet direct op de print plakt (soms krult het wormpje dat eruit komt alle kanten op) dan hou ik de spuit iets meer verticaal en dan gaat het wel. De kunst is om een mooi recht sliertje te trekken, maar dat vergt wat oefening.

Ik heb alle soorten spuiten, ook conical, niet gek veel beter, moet als nog ongemakkelijk veel druk zetten. Met dunnen naald is het helemaal niet te doen, dan krijg je gewoon krampen naar twee printjes.

Maar ik gebruik bijna nooit meer hot air voor prototyping, ben er beetje klaar mee voor kleine serie of enkele printjes, gaat veel makkelijker met soldeerbout en vaak ook nog sneller. Hot air gebruik ik alleen nog maar om dingen eraf te halen of als het niet anders kan, meestal reparatie werk.

Oven word ook maar zelden gebruikt, maar de soldeerbout bijna elke dag.

Levensduur is in ieder geval uitstekend. Ik heb thuis nu bijna 2 jaar een JBC station en doe nog steeds met mijn 1e punten. Op het werk hebben we op de R&D afdeling ook nog steeds dezelfde punten als 3 jaar geleden bij de start van mijn stage voor zover ik weet. In de productie is het afhankelijk van hoe je ermee om gaat, sommige krijgen alles kapot natuurlijk . Maar de reparateurman doet ook jaren met zijn punten, en die gebruikt ze dagelijks de hele dag door.

Bedankt, denk dat ik mijn belasting wel in buurt komt van jullie productieafdeling.

Verslijt 1 a 2 hakko punten(long life) per jaar, soms gaat wat sneller dan andere keer, had paar keer nep hakko gekocht(china troep), die zijn naar 1 a 2 maanden al door.

Gebruik vaak wel spitse punten en als puntje begint weg te vreten solderen ze niet lekker meer.

[ Voor 29% gewijzigd door mad_max234 op 03-07-2014 19:48 ]

[memphis]

Tarin schreef op donderdag 03 juli 2014 @ 17:29:
Ik heb gisteren en vandaag m'n lunchpauzes even een proof of concept van m'n ledjes (zie de vraag twee pagina's eerder) in elkaar gezet, en ik denk dat dit wel toepasbaar gaat zijn:

[afbeelding]

[afbeelding]

[afbeelding]

Het is geen uber-high-tech, maar wel functioneel . Let niet op m'n soldeerverbindingen, ik had nog niet gegeten (trillende handen) en een krap jaar niet gesoldeerd .

Nice! In een onderzoek naar heldere LED's ben ik ook bij dit soort gekomen en staat ergens in de specsheet dat je deze enigzins moet koelen via een dikke koperbaan onder de LED door.

Zelf heb ik een project lopen met deze strips:
http://www.conrad.nl/ce/nl/product/180382/
Deze zitten al op een alu strip en moet je ook op een alu ondergrond schroeven om de warmte kwijt te kunnen.

[Tarin]

Ik ga deze een tijdje zo aan zetten en kijken hoe warm ze worden. Volgens mij moet het wel mee vallen: het is bij elkaar 60mA op 12V. Bovendien is dit waarschijnlijk al te fel; ik denk dat ik ze ga PWM'en.

Een specsheet heb ik niet kunnen vinden helaas.

Die Kingbright units zijn inderdaad ook gaaf, maar zoveel licht heb ik niet nodig - het gaat meer een zelfgemaakte versie van zoiets.

[B_FORCE]

Verwijderd schreef op donderdag 03 juli 2014 @ 12:37:
[...]


voor kleiner dan 1mm zou ik de CD-2SC nemen
let op :prijzen ex btw (ik schrok )

- http://www.printtec.nl/contents/en-uk/d396.html

Ik weet niet wat voor SMD je wilt solderen, maar 0805 en SOIC etc is prima te doen met een middel-kleine punt (welk weer groot genoeg is om bv ook kabels te vertinnen).
0603 lukt me daarmee ook nog wel

[Mr_gadget]

Is het standaard gaatjesprint wat je hebt gebruikt?

Als ik de filmpjes zie dan is hot air ook best makkelijk, alsof ze aan het föhnen zijn Maar het zal wel iets complexer zijn dan dat

[Damic]

@mr_gadget: ik vermoed dat die vraag voor Tarin is maar ik zien dat het zo van die lijn gaatjes print is. ofwel volle lijn of wel per 3

[mux]

Mr_gadget schreef op donderdag 03 juli 2014 @ 21:23:
Is het standaard gaatjesprint wat je hebt gebruikt?

Als ik de filmpjes zie dan is hot air ook best makkelijk, alsof ze aan het föhnen zijn Maar het zal wel iets complexer zijn dan dat

Het is iig makkelijker dan met de bout solderen, maar je moet wel enigszins nadenken over dingen die kunnen smelten, verbranden, etc.

[wesleytjuh]

Verwijderd schreef op donderdag 03 juli 2014 @ 12:37:
[...]


voor kleiner dan 1mm zou ik de CD-2SC nemen
let op :prijzen ex btw (ik schrok )

- http://www.printtec.nl/contents/en-uk/d396.html

Ik heb zojuist met het Nano station mogen solderen, dat is dan wellicht nog beter geschikt . 0201 oppakken en opnieuw plaatsen gaat gigantisch snel daarmee. Naar het schijnt is het ook een ideale manier om snel proto's te assembleren door simpelweg de componenten met de soldeertweezer uit de rol te pakken, en daarna direct op je (al vertinde) print te plaatsen. Lijkt me in veel opzichten ook handiger dan Hot Air. Al blijft dat voor ICs natuurlijk het makkelijkste.



Wel nog eventjes doorsparen

[Verwijderd]

wesleytjuh schreef op vrijdag 04 juli 2014 @ 11:28:

Wel nog eventjes doorsparen

eigenlijk was het voor mij, puur voor hobbie gebruik, geen verantwoorde investering, maar ik soldeer de laatste tijd dusdanig veel, dat fijn goed gereedschap dan wel heel erg prettig is.
nu nog een paar nieuwe ogen .. liefst ook van top qualiteit

[mux]

Daar hebben ze van die gekke voorzetlenzen voor

[Tarin]

Damic schreef op donderdag 03 juli 2014 @ 22:03:
@mr_gadget: ik vermoed dat die vraag voor Tarin is maar ik zien dat het zo van die lijn gaatjes print is. ofwel volle lijn of wel per 3

Het is inderdaad volle lijn gaatjesprint, ik heb de middelste bij de soldeerpunten wat smaller gesneden, en dan vallen de pootjes van de LED-modules mooi op de naast elkaar liggende banen .

[CrashOverDrive]

Verwijderd schreef op vrijdag 04 juli 2014 @ 11:49:
nu nog een paar nieuwe ogen .. liefst ook van top qualiteit

Fix er een van deze
Heb hem nu een iets langer dan een maandje, maar mên wat soldeert dat lekker. Alleen ziet wel ineens al je soldeerwerk er "vies" uit omdat je ieder putje ziet.

[RobV]

Okeeeeeeey, dat lijkt me een beetje overkill voor mij.

[wesleytjuh]

Wij hebben daar de heel heel heel erg oude versie van staan. Is even wennen maar inderdaad, solderen wordt een heel nieuwe ervaring.

[ResuCigam]

Dan is deze een stukje simpeler en betaalbaarder voor de hobbyist Met 90 leds, en dat geeft erg fijn licht kan ik vertellen. Ok de lens is van plastic maar glazen exemplaren zijn snel 3-4x zo duur.

[sebastius]

Nou ik heb m'n grote gaatjesprinten binnen (18x30 van nette kwaliteit). Zijn het single-sided boards, terwijl ik voor double betaald heb... Heb maar een dispute geopend bij ome AliExpress...

(overigens zijn het nog steeds erg mooie printplaten)

[Verwijderd]

CrashOverDrive schreef op vrijdag 04 juli 2014 @ 15:51:
[...]

[afbeelding]
Fix er een van deze
Heb hem nu een iets langer dan een maandje, maar mên wat soldeert dat lekker. Alleen ziet wel ineens al je soldeerwerk er "vies" uit omdat je ieder putje ziet.

jaaaaaaaaaaaaaaaaa .. er was iemand hier die er een heef (besteld) t dacht ik.

ik heb hier nog wat video spul nog liggen, monitortje /cameraatje en heb wel eens gedacht.. zelf maken ?
maar het zal wel HIRES moeten zijn.. ipadschermpje kwaliteit denk ik

@ sebastius .. snel !

[CrashOverDrive]

Verwijderd schreef op vrijdag 04 juli 2014 @ 18:38:
jaaaaaaaaaaaaaaaaa .. er was iemand hier die er een heef (besteld) t dacht ik.

Dat was ik

[sebastius]

Verwijderd schreef op vrijdag 04 juli 2014 @ 18:38:
[...]@ sebastius .. snel !

Ja dat dan weer wel, de 22e besteld en nu al binnen. Als het nou nog de goede waren...

[Verwijderd]

kwam dit tegen.. voor de kleine robotbouwers onder ons

[Sissors]

Zolang je niet verwacht dat die dingen het lang doen . IIG de goedkope die daar staan. De duurdere zullen het wel langer volhouden, maar als je fatsoenlijke servo's erbij koopt ben je behoorlijke hoeveelheid kwijt .

Als je de goedkope goedkoop wilt houden dan moet je plastic servo'tjes kopen. En bij die is al het mogelijke bezuinigd, en leunen je poten rechtstreeks, scheef, op de servo assen, oftewel die gaan het niet lang overleven.

[sebastius]

Iemand met wat kennis van ereaders en de displays daarvan? Ik heb een oudje van mijn vriendin op de werktafel liggen, deze heeft problemen met de bovenste helft van het beeld, dat wordt slecht geupdate, maar soms doet ie het prima. Het paneel is een standaard paneeltje uit een Kindle Keyboard (oa).

Mijn vraag is: moet ik dit probleem zoeken op het board of in het paneel?

[Sissors]

Zover mij bekend heeft een e-ink display geen speciale aansluitingen voor bovenste en onderste helft. Dus dan zou ik denken dat het in het display zit.

[Verwijderd]

Lol, kreeg vandaag een pakketje binnen doorgestuurd van een vriend van mij die in China zit op het moment. Direct opgepikt bij de fabriek waar hij een tour heeft gekregen: Een Raspberry Pi in Element14 doosje met heel groot "Made in the UK" erop.

[Amanoo]

Ik heb bijna een individuele EL-minor op de UT voor elkaar gebokst. Ik moet alleen nog bij iemand een opdrachtomschrijving en een handtekening voor elkaar boksen, en dan ben ik good to go. Met de desbetreffende persoon heb ik al een afspraak staan, moet allemaal goed gaan.

[Verwijderd]

Verwijderd schreef op zaterdag 05 juli 2014 @ 16:21:
Lol, kreeg vandaag een pakketje binnen doorgestuurd van een vriend van mij die in China zit op het moment. Direct opgepikt bij de fabriek waar hij een tour heeft gekregen: Een Raspberry Pi in Element14 doosje met heel groot "Made in the UK" erop.

stuur maar door

[Sissors]

Amanoo schreef op zaterdag 05 juli 2014 @ 16:25:
Ik heb bijna een individuele EL-minor op de UT voor elkaar gebokst. Ik moet alleen nog bij iemand een opdrachtomschrijving en een handtekening voor elkaar boksen, en dan ben ik good to go. Met de desbetreffende persoon heb ik al een afspraak staan, moet allemaal goed gaan.

Wie als ik vragen mag? En welke vakken?

[somososan]

@Amanoo Wil je ook iets van de hardware kant in plaats van enkel de software kant kennen.
Join the dark side

Interessante vakken om een goede basis van EL te krijgen zijn netwerkanalyse en el bas/fun, alhoewel dat natuurlijk met het huidige TOM onderwijs totaal anders heet.

[Amanoo]

Het gaat eerst IEEE worden voor de basis, samen met Realiseren in Materialen in datzelfde kwartiel. Het tweede kwartiel wordt een groot projectvak. Oorspronkelijk wilden we daar graag inderdaad El Bas, maar daarvan is de AT versie niet meer in het 2e kwartiel, en ik begreep dat de EL versie dat nooit is geweest. Dat werd dus way problematisch. De begeleider (hoe al die namen precies zijn vergeet ik altijd) waarmee ik de minor samenstelde heeft uitgevonden dat er waarschijnlijk wel wat te regelen van met Albert Molderink, die onder de vakgroep CAES onder andere werkt aan iets met domotica (een onderwerp waarvan ik al had aangegeven dat ik er veel interesse in heb). Ik begreep dat ze momenteel een model hebben en aan schaalvergroting willen doen, waarbij dus de nodige praktische problemen zullen voorkomen. Ik vond het allemaal erg interessant klinken. Ik heb hoopvolle verwachtingen.

[Infant]

Zo, het eerste prototype BLDC controller werkt vrij aardig, hij kan in ieder geval 180W in het wiel pompen(meer kan deze power supply niet leveren), zonder significant veel warmer te worden.


Nu nog wat testen, in donut vorm gieten, en klaar is kees.
YouTube: BLDC ebike controller with hall

[Verwijderd]

mooie print

[Ploink]

Heel leuk Infant! Wat ga je er mee doen?

Ik heb vorig jaar een BLDC motor in een fiets op een standaard gezet om als generator te gebruiken. Het was een simpel energiefiets project om mensen bewust te maken hoeveel werk je nodig hebt voor een beetje energie.

Dat project was heel eenvoudig, zonder enige elektronica. Drie kleine 12V dompelaartjes aan de 3 fasen en dan jezelf helemaal kapot trappen voor een kopje thee

[mad_max234]

Ben bezig met update software voor een van mijn projecten, nu gebruik ik bacthisp(cmd FLIP zeg maar) icm met DFU daarvoor. Nu vroeg ik me af of er command bestaat die alleen flash erase en niet eeprom?

Zo niet kan het kwaad om flash niet te wissen en gewoon te overschrijven, waar kan ik tegen aanlopen als ik dat doe? Mijn firmware is soms kleine dan de vorige, komt niet zovaak voor. Maar zover ik kan bedenken miet niks uitmaken dat er nog wat flash gevuld is, in principe zal dat geheugen nooit aangesproken worden door het programma. Maar is dat wel zo, of maak ik nu denkfout en kunnen er wel problemen ontstaan?

Kan sowieso niet echt lijst vinden met commands voor batchisp, iemand lijstje?

[Sissors]

Amanoo schreef op zaterdag 05 juli 2014 @ 22:54:
Het gaat eerst IEEE worden voor de basis, samen met Realiseren in Materialen in datzelfde kwartiel. Het tweede kwartiel wordt een groot projectvak. Oorspronkelijk wilden we daar graag inderdaad El Bas, maar daarvan is de AT versie niet meer in het 2e kwartiel, en ik begreep dat de EL versie dat nooit is geweest. Dat werd dus way problematisch. De begeleider (hoe al die namen precies zijn vergeet ik altijd) waarmee ik de minor samenstelde heeft uitgevonden dat er waarschijnlijk wel wat te regelen van met Albert Molderink, die onder de vakgroep CAES onder andere werkt aan iets met domotica (een onderwerp waarvan ik al had aangegeven dat ik er veel interesse in heb). Ik begreep dat ze momenteel een model hebben en aan schaalvergroting willen doen, waarbij dus de nodige praktische problemen zullen voorkomen. Ik vond het allemaal erg interessant klinken. Ik heb hoopvolle verwachtingen.

EL versie is derde kwartiel ja (al nu met TOM). IEEE lijkt me redelijke basis, ondanks de nogal twijfelachtige naam .

[Infant]

Ploink schreef op zondag 06 juli 2014 @ 13:50:
Heel leuk Infant! Wat ga je er mee doen?

Ik heb vorig jaar een BLDC motor in een fiets op een standaard gezet om als generator te gebruiken. Het was een simpel energiefiets project om mensen bewust te maken hoeveel werk je nodig hebt voor een beetje energie.

In eerste instantie wilde ik met variabele sterkte elektrisch kunnen remmen, dan is het ook een generator. Maar ik denk dat het nu een 1 op 1 vervanging worden voor de gesneuvelde elektronica in Sparta ION fietsen.

Het presteert na een weekendje klooien al beter dan zo'n Chinese controller. Die vond ik eigenlijk ook te duur, en het duurt veel te lang voordat het in Nederland is. Deze is een half uurtje solderen, en c.a. 25 Euro aan onderdelen.

[Zeror]

Ik kom normaal nooit in EL, maar ik kwam iets tegen wat mogelijk wel interessant is voor jullie.

Het is een kickstarterproject voor een kabelloze met USB oplaadbare soldeerbout genaamd Solderdoodle.

- https://www.kickstarter.c...usb-rechargeable-solderin

Kijk er eens naar zou ik zeggen. Het ziet er iig wel veelbelovend uit (voor een leek).

[ Voor 7% gewijzigd door Zeror op 06-07-2014 19:44 ]

[ThinkPad]

Output current van 1,4A bij 5V. Dat komt neer op 8,4W. Ik heb met een 15W boutje al moeite om wat dikkere draden fatsoenlijk te vertinnen.

[Zeror]

Hier is een instructable guide van de soldeerbout. Misschien kan je hem krachtiger maken.

http://www.instructables....SB-Rechargeable-Solderin/

[ThinkPad]

Dan moet er al een groter element + groter accupack in

Ook wel apart trouwens, hij heeft een 3.5mm headphone jack gebruikt in z'n prototype om op te laden. Hij is zeker even vergeten dat die kortsluiting maken bij het inpluggen Leuk voor z'n laptop.... Gelukkig bij de final versie wel een micro USB jack.

Idee is leuk, maar je kunt er, zoals hij al zegt, niet veel meer mee dan beetje Arduino dingetjes solderen enzo.

[ Voor 9% gewijzigd door ThinkPad op 06-07-2014 19:48 ]

[Zeror]

ThinkPadd schreef op zondag 06 juli 2014 @ 19:47:
Idee is leuk, maar je kunt er, zoals hij al zegt, niet veel meer mee dan beetje Arduino dingetjes solderen enzo.

Ach, het kan leuk zijn voor de hobbyist hier. Het is maar net wat je zoekt natuurlijk.

Doe met de informatie wat je wilt. Ik kwam het tegen en wilde het graag delen met jullie.

[Sissors]

Ach ik kan me wel voorstellen dat als je vaak hobby projectjes wilt solderen in het veld dat zoiets wel handig kan zijn. Random voorbeeld, als je met een groep met eigen gemaakt lasergame spul gaat kloten, dan kan het handig zijn om zoiets te hebben voor als iemand een draad heeft dat los raakt.

Maar dan hebben we het over een redelijk uitzonderlijk iets om 70 dollar voor neer te tellen.

[Ploink]

mad_max234 schreef op zondag 06 juli 2014 @ 16:44:
Ben bezig met update software voor een van mijn projecten, nu gebruik ik bacthisp(cmd FLIP zeg maar) icm met DFU daarvoor. Nu vroeg ik me af of er command bestaat die alleen flash erase en niet eeprom?

Ik weet dat je eeprom kan behouden met Atmega en avrdude. Het is ook logisch dat dit kan, want persistent settings bewaar je doorgaans in eeprom en dan kun je de firmware updaten zonder alle settings te verliezen. Met PIC16 deed ik dat ook, eenmalig MAC adres of ID in eeprom en dat blijft dan altijd hetzelfde.

Zo niet kan het kwaad om flash niet te wissen en gewoon te overschrijven, waar kan ik tegen aanlopen als ik dat doe?

Het verschil tussen eeprom en flash is dat je eeprom per byte kan wissen en flash gaat per sector van een aantal bytes. Daarom is flash sneller.
Een gewiste bit is 1, geprogrammeerd 0. (of misschien andersom) Als je een 0 op 1 wil zetten kan dat alleen maar door de byte (eeprom) of de hele sector (flash) te wissen.

Als je 2x de chip programmeert zonder te wissen, dan krijg je dus een combinatie van twee versies van je code (want je programmeert 2x alleen de nullen, niet de enen), wat onherroepelijk errors geeft bij een verify.

In theorie zou je alleen de sectoren kunnen wissen die je gaat herschrijven. Dit programmeert sneller en je kan bestaande code (bv bootloader) of data intact laten. Avrdude kan dat wel dacht ik, met batchisp heb ik geen ervaring.

[mad_max234]

Gaat overigens over atXmega icm met flip(batchisp), met avrdude gaat dat inderdaad prima, en daar is ook veel documentatie over te vinden, maar over batchisp is er erg weinig te vinden. Lijkt me ook wel dat mogelijk moet zijn met batchisp.

Duidelijk flash dus niet overschrijven zonder te wissen, bij mij word het eeprom niet geprogrammeerd bij het update, alleen programma maakt daar gebruik van, dat speelde dus sowieso al niet.

Verder werkt bacthisp uitstekend, heb .net applicatie gemaakt die met 1 knop de xmega update met de laatste firmware. Is wat makkelijker dan eigen usb applicatie schrijven, was nu binnen halfuurtje klaar, gewoon cmd uitvoeren in de achtergrond en stream opvangen van cmd in textbox weergeven en dat was alles.

Edit/
Heb lijstje eindelijk gevonden.

[-demo]
[-version]
[-autoisp{ 0 | 1* } { 0* | 1 }]
[-no_usbdrvchk]
[-debug {<out_logfile>}]
-device<device_name>
[-hardware{ RS232 | usb | atmel_rs232 |
vector | ixxat | janz | peak
systecusbcan | usb_lpc | usb_uart | usb_spi}]
[-port{ COM1 | ... | comx | lpt1 | lpt2 | pcmcia0 | pcmcia1 }]
[-baudrate{ 9600 | 19200 | 38400 | 57600 | 115200* }]
[-canbitrate{ 20 | 100 | 125 | 250 | 500* | 1000 }]
[-cmdfile<cmd_file>]

-operation
[ CANOPEN <node_number> ]
[ CANCLOSE <node_number> ]
[ MEMORY { FLASH | eeprom | <id> } ]
[ ERASE { f | <n> } ]
[ ADDRANGE <start> <end> ]
[ BLANKCHECK ]
[ PROGRAM ]
[ VERIFY ]
[ READ ]
[ SERIALIZE <dest_addr> <serial_number> <number | ascii | unicode>

<step> ]
[ START { RESET | noreset } <address> ]
[ WAIT <Nsec> ]
[ LOADBUFFER <in_hexfile> ]
[ FILLBUFFER <data> ]
[ SAVEBUFFER <out_hexfile> ]
[ ONFAIL < ASK | abort | retry | ignore > ]
[ ASSERT < PASS | fail > ]
[ RBOOTID1 [ expected_data ] ]
[ RBOOTID2 [ expected_data ] ]
[ WSBV <data> ]
[ RSBV [ expected_data ] ]
[ WBSB <data> ]
[ RBSB [ expected_data ] ]
[ WHWB <data> ]
[ RHWB [ expected_data ] ]

Bron: http://www.professordan.c.../software/CAN/doc7558.pdf

met Erase f word alles gewist die stond er in begin al bij, al word op sommige sites vermeld dat die alleen alle flash pages wist, maar erase f wist ook het eeprom.

Denk dat simpelste optie is gewoon eerst even eeprom uit te lezen en op te slaan en dan daarna gewoon weer erin flashen.

Weet niet wat erase <n> doet, moet dat nog even testen, maar anders is het dus op te lossen door gewoon eeprom eerst even op te slaan en dan gewoon opnieuw erin, gaat toch binnen elke seconden dat flashen met DFU.

[ Voor 54% gewijzigd door mad_max234 op 06-07-2014 21:17 ]

[Ploink]

mad_max234 schreef op zondag 06 juli 2014 @ 20:28:
Verder werkt bacthisp uitstekend, heb .net applicatie gemaakt die met 1 knop de xmega update met de laatste firmware. Is wat makkelijker dan eigen usb applicatie schrijven, was nu binnen halfuurtje klaar, gewoon cmd uitvoeren in de achtergrond en stream opvangen van cmd in textbox weergeven en dat was alles.

Dat doet dus precies hetzelfde als

code: update_firmware.bat

@echo off
echo This will update your firmware
echo The usual warnings for updating firmware
pause
batchisp bla bla bla
pause

Maar een dotnetted apllicatie met gui installer waarvoor je 48MB runtime moet downloaden omdat je minimaal framework versie x.x nodig hebt is een stuk netter natuurlijk

[RobV]

Wat is nou 48mb runtime... Aan de andere hoek van je HD staat weer een 6.3Gb Blueray rip.

[mad_max234]

@Ploink
Ja en wat is het probleem?

Is overigens niet voor mezelf maar voor mensen zonder technisch kennis en zelfs soms bijna geen pc kennis. Had ze ook gewoon batchfile kunnen geven.

En staat .net runtime niet standaard op een geupdate windows pc?

Edit.
En de applicatie doet wel meer dan alleen batchfile uitvoeren, checkt de firmware en laad de laatste versie in, zonder dat ze er zelf naar om hoeven te kijken, en heeft nette GUI die vertrouwd is onder de Windows knoppen drukkers, vreemd cmd venster van jaren 80 op hun win8 machine zullen ze alleen maar verwarrend vinden.

Edit/2
Doe dit overigens al jaren met tevredenheid, dit trucje deed ik al met avrdude, had al een updater gemaakt voor mijn project, beviel prima en deze is zelfs nog makkelijker want vorige werkte met serial bootloader en moest men nog com port selecteren, maar dat is nu niet meer nodig.

[ Voor 58% gewijzigd door mad_max234 op 06-07-2014 22:06 ]
