Het grote topic voor Elektra huisinstallaties - Deel 3

[Lord Anubis]

Jan-tweak schreef op zondag 19 juli 2026 @ 11:12:
[...]

nee, dan doen ze alleen in films ( die hakbijlen dan)
m.b.t. eisen aan je MK zul je daar in de NEN1010 ook niets over vinden want daar is een aparte NEN norm (NEN2768:2016+A2:2022) voor.
De gezamelijke netbeheerders hebben een makkelijker leesbaar richtlijn op basis van deze nEN norm uitgebracht, afhankelijk van je type woning zijn daar verschillen in.
Zie deze link bv voor meterruimten met een gasaansluiting in laagbouwwoningen.
M.b.t. eisen aan deur is dat hier vrij eenvoudig gehouden; "De deur is afsluitbaar en heeft een dagmaat van minimaal 700 mm x 2050 mm." er wordt hier blijkbaar dus geen verdere eisen aan hoe deze afgesloten zijn gesteld. of echter magneetsluitingen ook daaronder vallen is maar de vraag.
daar zul je dus in de NEN norm zelf moeten kijken, die overigens net als de NEN1010 vrij toegankelijk is.
In de Norm zelf wordt onder 4.1.1.b wordt ook alleen gesproken over dat de deur afgesloten moet kunnen worden. In mijn ogen betekend dat dat je het gewoon openen door een afsluiting voorkomen moet kunnen worden, ik denk dat dit m.b.v. een magneet dus niet is gegeven. (maar dat is mijn interpretatie).

Ik ben daar bekend mee. Zelf voor anderen in het verleden naar verwezen. Maar nooit over de deur. iig bedankt

[onetime]

Annuk schreef op zondag 19 juli 2026 @ 07:53:
[...] Bij een meterwissel of verzwaring naar 3F halen ze het meterbord en aansluitkast niet van de muur, hooguit paar zekeringen (+ houder) in de kast, wat extra bedrading en de meter.

Begrijpelijk, maar wat gaat er gebeuren als de meter op 3 steuntjes is geschroefd?
En er dus geen meterbord is. (5 oktober gaat het gebeuren als het goed is)

edit: ik heb volgens mij op een ander adres nog wel een meterbord liggen, voor de zekerheid maar klaar leggen...

[ Voor 11% gewijzigd door onetime op 19-07-2026 12:08 ]

[Jan-tweak]

onetime schreef op zondag 19 juli 2026 @ 11:54:
[...]

Begrijpelijk, maar wat gaat er gebeuren als de meter op 3 steuntjes is geschroefd?
En er dus geen meterbord is. (5 oktober gaat het gebeuren als het goed is)

in de norm 2768 worden onder 4.7 achterwand en zijwanden specifieke eisen gesteld aan uitvoering en material (spaan- of vezelplaat). dus waar nutvoorzieningen worden gemonteerd moeten deze dus van minimaal 18mm dik span- cq vezelplaat conform tabel 1 aan voldoen waarbij deze bekleding geen onderdeel van de bouwkundige constructie mag zijn.
gewoon 3 afstandhouders is dus niet voldoende.

[onetime]

@Jan-tweak Ja, hehe. Daarom ook de vraag. Zie ook mijn edit.

[Jan-tweak]

onetime schreef op zondag 19 juli 2026 @ 12:12:
@Jan-tweak Ja, hehe. Daarom ook de vraag. Zie ook mijn edit.

volgens mij zou je die dan prima kunnen installeren, ik vraag me alleen af waarom de "meterboard" er al niet op voorhand er inzat, waren ze dat vergeten ?
Je loopt overigens wel de kans dat de monteur van de netbeheerder zich omdraaid en aangeeft dat de meterkast niet aan de door hun gestelde spec's voldoet en dus niets gaat installeren.
Zou je hun dat niet beter op voorhand kunnen infomeren?

[Annuk]

Jan-tweak schreef op zondag 19 juli 2026 @ 11:12:
[...]

nee, dan doen ze alleen in films ( die hakbijlen dan)

Als het nodig is dan doen ze dat gewoon hoor, toevallig vorige week live gezien, bedrijfspand in brand en deur met sleutel afgesloten en niet in de deur, slaan of zagen de deur dan gewoon in om af te schakelen.

m.b.t. eisen aan je MK zul je daar in de NEN1010 ook niets over vinden want daar is een aparte NEN norm (NEN2768:2016+A2:2022) voor.
De gezamelijke netbeheerders hebben een makkelijker leesbaar richtlijn op basis van deze nEN norm uitgebracht, afhankelijk van je type woning zijn daar verschillen in.
Zie deze link bv voor meterruimten met een gasaansluiting in laagbouwwoningen.
M.b.t. eisen aan deur is dat hier vrij eenvoudig gehouden; "De deur is afsluitbaar en heeft een dagmaat van minimaal 700 mm x 2050 mm." er wordt hier blijkbaar dus geen verdere eisen aan hoe deze afgesloten zijn gesteld. of echter magneetsluitingen ook daaronder vallen is maar de vraag.
daar zul je dus in de NEN norm zelf moeten kijken, die overigens net als de NEN1010 vrij toegankelijk is.
In de Norm zelf wordt onder 4.1.1.b wordt ook alleen gesproken over dat de deur afgesloten moet kunnen worden. In mijn ogen betekend dat dat je het gewoon openen door een afsluiting voorkomen moet kunnen worden, ik denk dat dit m.b.v. een magneet dus niet is gegeven. (maar dat is mijn interpretatie).

Mijn interpretatie zou ook zijn tenminste een loopslot (deurklink) en mogelijk inderdaad zelfs met sleutel afsluitbaar, volgens mij stond dat laatste er in het verleden zelfs in, en b.v. voor prefab meterkast enzo (en vaak bij schouwen) is dat zelfs ook verplicht wat ik vanuit de aannemer begreep.

[Annuk]

onetime schreef op zondag 19 juli 2026 @ 11:54:
[...]

Begrijpelijk, maar wat gaat er gebeuren als de meter op 3 steuntjes is geschroefd?
En er dus geen meterbord is. (5 oktober gaat het gebeuren als het goed is)

edit: ik heb volgens mij op een ander adres nog wel een meterbord liggen, voor de zekerheid maar klaar leggen...

Heb je daar beelden bij?

Zou persoonlijk even de netbeheerder bellen en hierover informeren en aangeven wat de situatie is.

Met beetje geluk heeft een monteur de spullen bij zich, maar afhankelijk van zijn/haar aanwijzing mogen ze wel of niet uitvoeren en moet er iemand anders komen.
BEI-BLS VP-meterkast mag bijvoorbeeld niet onder de zekeringen (hoofdnet) aan het werk oftewel die mag geen aansluitkast en meterbord zomaar plaatsen/vernieuwen.
Dit moet door minimaal een BEI-BLS VP-LS gedaan worden dan.

En tenzij jij een (nieuw) ABB meterbord hebt gaan ze niet zomaar een meterbord plaatsen.

[onetime]

@Jan-tweak De vraag was aan @Annuk. Er zit nog een stikker op van 13-4-1988 van DWL, voorloper van Eneco (stikker van 15-2-96), nu Stedin.

[onetime]

@Annuk




En als ik achter dat onderste kapje met stikkers kijk / voel zie ik nog 2 steuntjes.

[Jan-tweak]

Annuk schreef op zondag 19 juli 2026 @ 12:47:
[...]

Als het nodig is dan doen ze dat gewoon hoor, toevallig vorige week live gezien, bedrijfspand in brand en deur met sleutel afgesloten en niet in de deur, slaan of zagen de deur dan gewoon in om af te schakelen.

klopt, maar ze dragen standaard geen bijlen meer mee. als ze gereedschap nodig hebben ligt dat gewoon in hun uitrukvoertuigen gereed.

[...]


Mijn interpretatie zou ook zijn tenminste een loopslot (deurklink) en mogelijk inderdaad zelfs met sleutel afsluitbaar, volgens mij stond dat laatste er in het verleden zelfs in, en b.v. voor prefab meterkast enzo (en vaak bij schouwen) is dat zelfs ook verplicht wat ik vanuit de aannemer begreep.

ik heb de lettelijke tekst uit de norm genomen.

[Annuk]

onetime schreef op zondag 19 juli 2026 @ 13:06:
@Annuk

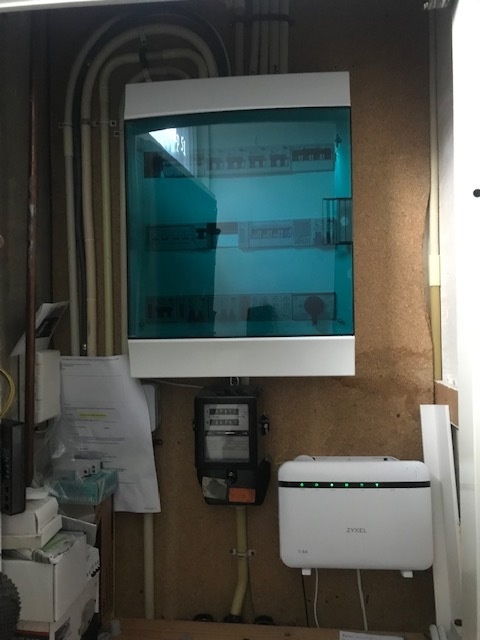

[Afbeelding]

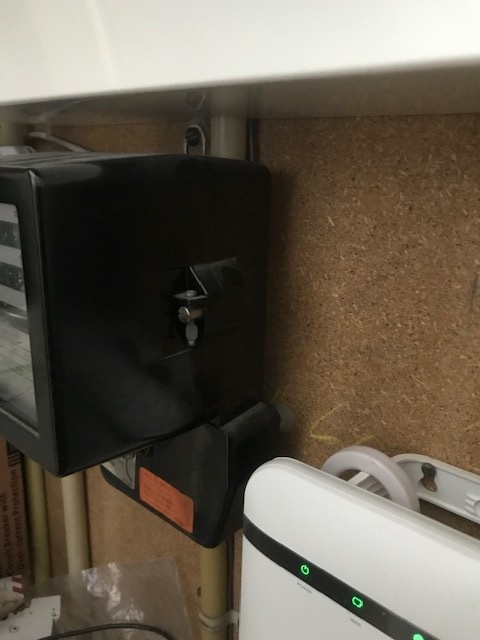

[Afbeelding]

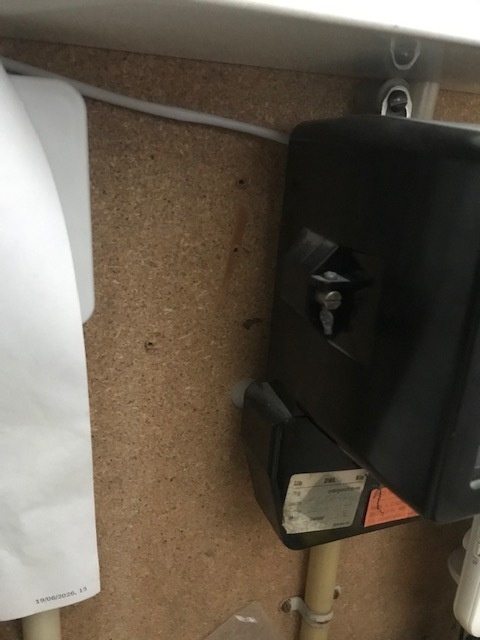

En als ik achter dat onderste kapje met stikkers kijk / voel zie ik nog 2 steuntjes.

Oke
Dergelijke situatie zo nog niet eerder tegen gekomen.

Heb je onder de groepenkast ong 70cm vrije ruimte (en 22 breed) en zit dat net boven de mogelijk nog aanwezige gasmeter/aansluiting?

Misschien (als dat beter/mooier uitkomt met mogelijk plaatsen van uitbreidingkasten) kan je dan wel regelen dat het net iets off-center geplaatst wordt zodat je iig aan 1 kant iig netjes nog een kast bij kunt plaatsen wanneer gewenst.

[Annuk]

Jan-tweak schreef op zondag 19 juli 2026 @ 13:22:
[...]
klopt, maar ze dragen standaard geen bijlen meer mee. als ze gereedschap nodig hebben ligt dat gewoon in hun uitrukvoertuigen gereed.

Nee klopt, niet zoals in de films dat ze naar binnen gaan en maaien met bijlen oid om vrij te maken ofzo, maar ze hebben ze inderdaad wel en gebruiken ze wel als het nodig is

[...]

ik heb de lettelijke tekst uit de norm nenomen.

Ik reageerde ook meer op het stukje van jou hoe je het dus opvatte, en in het verleden stond er wel in dat de meter ruimte met een slot afsluitbaar moest zijn.

[jacovn]

Zitten er mensen hier die voor hun werk meterkasten bouw en of vervangen ?

Beetje huiverig om iemand via google op te zoeken. Een youtube makenede instalteur wilde alleen abb plaatsen en niet meters van ander merk (finder) en die vond mijn opzet te complex voor een dag werk.

[BlueFlame]

jacovn schreef op zondag 19 juli 2026 @ 13:42:
Zitten er mensen hier die voor hun werk meterkasten bouw en of vervangen ?

Beetje huiverig om iemand via google op te zoeken. Een youtube makenede instalteur wilde alleen abb plaatsen en niet meters van ander merk (finder) en die vond mijn opzet te complex voor een dag werk.

Wees blij dat hij ABB wilde gebruiken. Mijn buurman wilde een 3f hoofdschakelaar laten plaatsen ter voorbereiding op de aanpassing van de netbeheerder, maar de eerste wilde SEP plaatsen, en alleen "met frisse tegenzin" ABB (daar heeft mijn buurman voor bedankt). En verder vrij weinig elektriciens in omgeving Almere te vinden blijkbaar die kwaliteits spul willen gebruiken, want hij heeft het opgegeven...

[Annuk]

BlueFlame schreef op zondag 19 juli 2026 @ 14:00:
[...]

Wees blij dat hij ABB wilde gebruiken. Mijn buurman wilde een 3f hoofdschakelaar laten plaatsen ter voorbereiding op de aanpassing van de netbeheerder, maar de eerste wilde SEP plaatsen, en alleen "met frisse tegenzin" ABB (daar heeft mijn buurman voor bedankt). En verder vrij weinig elektriciens in omgeving Almere te vinden blijkbaar die kwaliteits spul willen gebruiken, want hij heeft het opgegeven...

Bouw en plaats best nog wel eens kasten, en geef wel aan het is in principe standaard ABB/EATON/HAGER, en wil je er evt meters oid bij zelf aanleveren of aangeven wat je wilt dan denk ik mee.
Ik sta niet garant voor sep/gacia/chint/noark/emat en plaats of bouw ik ook niet. Wil ook voor de kwaliteit durven staan wat er gebouwd en/of geplaatst is.
Maar wil jij Finder relais of meters zeg k prima is ook goed spul.

[jacovn]

Ik heb vervangende meters sdm630. Meterbus moet ik te veel energie in steken,

alles ABB vindt ik ook prima. Het is nu een mix van merken. Nu met de accu lopen er veel grotere stromen.

[ Voor 29% gewijzigd door jacovn op 19-07-2026 14:13 ]

[BlueFlame]

BlueFlame schreef op zondag 19 juli 2026 @ 11:43:
[...]

Mag je de hoofdschakelaar vervangen door een b.v. Hager HIM404/406?
Ik heb dit gevraagd in het grote victron topic en daar was de conclusie dat dat niet wenselijk was. (Hoofdschakelaar grid en hoofdschakelaar invoeding ess -> omschakelaar zoals die Hager)

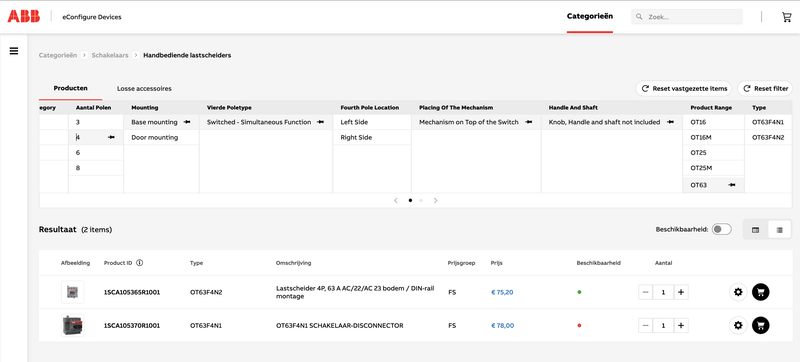

Ik was aan het kijken naar de
Sontheimer Schakelaar 63A 4-polig 22 kW net-0-Not ULO63/4T/NS/Z101/F976, omschakelaar/zwart, 2x4x63 A
Of:
Kraus & Naimer KA63B T904 VE2 +F437 4-polig 4-polig 63A
Zou een hoop ruimte schelen als je de hoofdschakelaar hiermee zou mogen vervangen.
Alleen, dan zit dus de aardlek en automaat naar de ess niet achter een hoofdschakelaar, maar direct op de hoofdaansluiting...

@Annuk , jij hier nog een mening over?

[Annuk]

BlueFlame schreef op zondag 19 juli 2026 @ 14:19:
[...]

@Annuk , jij hier nog een mening over?

In de klassiekere situaties (bij b.v. boerderijen etc eerder) zou ik volmondig ja zeggen.
Situatie schets: alleen een Grid voeding op stand 1 en op stand 2 alleen een 3P+N 63A invoedings-stekker van een aggregaat.

Maar met huidig oog op accu's etc die mogelijk zichzelf weer "voeden" wordt de situatie er niet duidelijker en beter op en kom je denk ik inderdaad vanuit veiligheid al snel op uit dat je schakelaar op schakelaar moet plaatsen om het veilig te houden.

En eigenlijk had je in de klassieke situatie natuurlijk al een dergelijke setup doordat de meeste boeren wel een aggregaat hadden, maar eerst nog fysiek moesten gaan aankoppelen etc (en zie/zag vaak bij die inlet ook nog wel een werkschakelaar zitten).
Het verschil is tegenwoordig meer dat alles al "intern" zit.

[onetime]

Annuk schreef op zondag 19 juli 2026 @ 13:29:
[...] Oke Dergelijke situatie zo nog niet eerder tegen gekomen.

Heb je onder de groepenkast ong 70cm vrije ruimte (en 22 breed) en zit dat net boven de mogelijk nog aanwezige gasmeter/aansluiting?

Misschien (als dat beter/mooier uitkomt met mogelijk plaatsen van uitbreidingkasten) kan je dan wel regelen dat het net iets off-center geplaatst wordt zodat je iig aan 1 kant iig netjes nog een kast bij kunt plaatsen wanneer gewenst.

Tussen groepenkast en zekeringkast zit 43,5 cm. 22 breed is te regelen. Gas is al weg.
Verder moet er nog veel gebeuren met elektra.

[Annuk]

onetime schreef op zondag 19 juli 2026 @ 14:57:
[...]

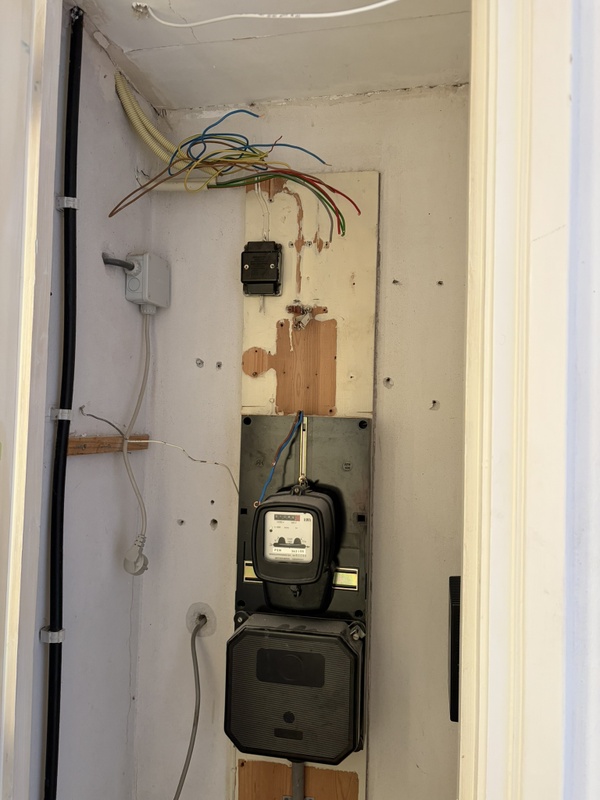

[Afbeelding]
Tussen groepenkast en zekeringkast zit 43,5 cm. 22 breed is te regelen. Gas is al weg.
Verder moet er nog veel gebeuren met elektra.

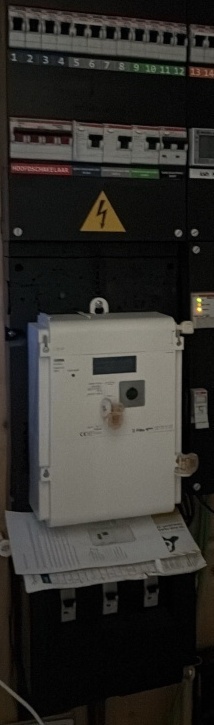

Voor die plm 70cm reken ik met complete aansluitcombinatie, dus zekeringen kast + meterbord.
Weet niet wat voor kast er nu zit voor de hoofdzekeringen maar kans is dan zeer aanwezig dat ze die direct mee pakken.

Meterbord is 44x22, aansluitkast 22x22, invoerstuk is ong 4 a 5cm x22
(Maten even uit m'n hoofd, zo geen aansluitkast met meterbord bij de hand).

[Woask]

Freeaqingme schreef op zaterdag 18 juli 2026 @ 23:45:
[...]


Netjes hoor! Zo klein zie je ze niet zo vaak meer . Het lijkt er wel op dat je heel veel meer groepen hebt, maar niet heel veel meer pijpjes?

Verder ben ik benieuwd: wat heb je gedaan met de hoofdaansluiting terwijl je bezig was?

Ja dat komt in de toekomst nog, als er een nieuwe keuken in komt en als ik de bedrading ga vernieuwen. Ik heb de hoofdzekering eruit gehaald om veilig te kunnen werken, mag eigenlijk niet natuurlijk maar ik betaal met alle liefde de boete van €90 zodat ik gewoon veilig kan werken. Heb ook voorzorgsmaatregelen genomen bij het verwijderen van de hoofdzekering zoals VDE handschoenen etc.

Tanuki schreef op zondag 19 juli 2026 @ 07:03:
En nog een draaischijf meter.

Jammer dat het (natuurlijk) niet lukt om achter het meter bord ook hout te plaatsen! Dus het meter bord zal nog steeds op steen geschroefd zitten lijkt me.

Het zit wel op hout. Maar je hebt nieuw hout om het meterbord geplaatst.

Was het niet handig geweest om dat te combineren met de aanstaande meter wissel?
Of blijft de draaischijf meter?

Vind het wel jammer dat de draaischijf gaat binnenkort, anders hadden we een klokje rond misschien nog wel meegemaakt. Moet een nieuwe meter in ivm verzwaring naar 3 fasen. Het hout achter de meter kon ik helaas niet vervangen, want die zegel haal ik er liever niet af. Heb het hout afgezaagd.

[Annuk]

Woask schreef op zondag 19 juli 2026 @ 15:37:
[...]

Ja dat komt in de toekomst nog, als er een nieuwe keuken in komt en als ik de bedrading ga vernieuwen. Ik heb de hoofdzekering eruit gehaald om veilig te kunnen werken, mag eigenlijk niet natuurlijk maar ik betaal met alle liefde de boete van €90 zodat ik gewoon veilig kan werken. Heb ook voorzorgsmaatregelen genomen bij het verwijderen van de hoofdzekering zoals VDE handschoenen etc.

Zou ik je adviseren niet weer te doen, je weet nooit wat er voor je gebeurd is en er mogelijk een bout/schroef in de kast ligt die door jou gerammel ineens een volle fase fase sluiting maakt (spreek uit ervaring).
Het zegel is niet alleen ter voorkoming van fraude maar ook direct een veiligheid bewustzijn van "hé hier kan en mag ik niet zomaar bij".
Alleen een paar VDE handschoenen helpen je hier niet bij hoor.

[...]

Vind het wel jammer dat de draaischijf gaat binnenkort, anders hadden we een klokje rond misschien nog wel meegemaakt. Moet een nieuwe meter in ivm verzwaring naar 3 fasen. Het hout achter de meter kon ik helaas niet vervangen, want die zegel haal ik er liever niet af. Heb het hout afgezaagd.

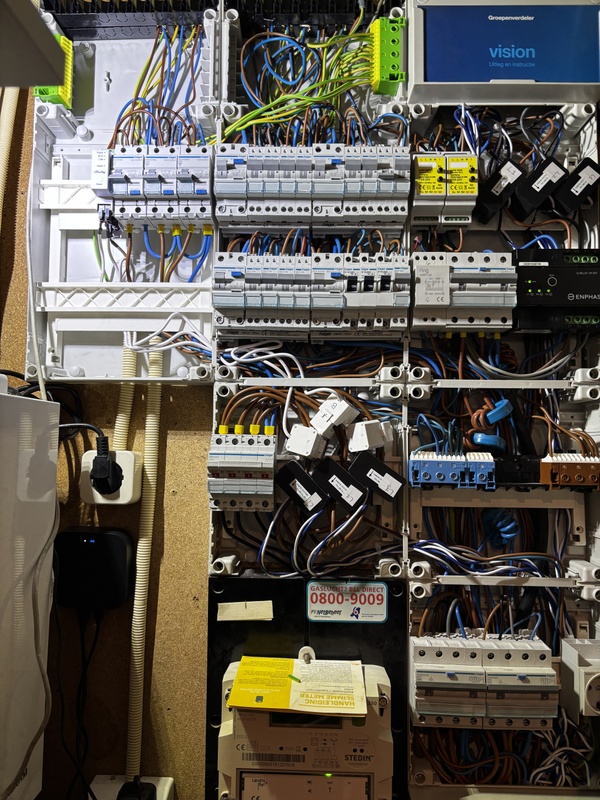

~[Afbeelding]

~[Afbeelding]

Dan zou je ook de aansluitkast enzo moeten doen en afhankelijk van wat voor kabel zou ik dat zeker niet adviseren, sommige staan bekend om bij verkeerde omgang interne sluiting te maken omdat de ader-mantel poreus wordt. Of bij pech intern breken en je dus een fase mist.

P.s. je had beter van te voren netbeheerder kunnen bellen met de vraag om dit te doen en later voor het zegel, nu heb je kans dat je meer kosten aan je broek krijgt.

offtopic:

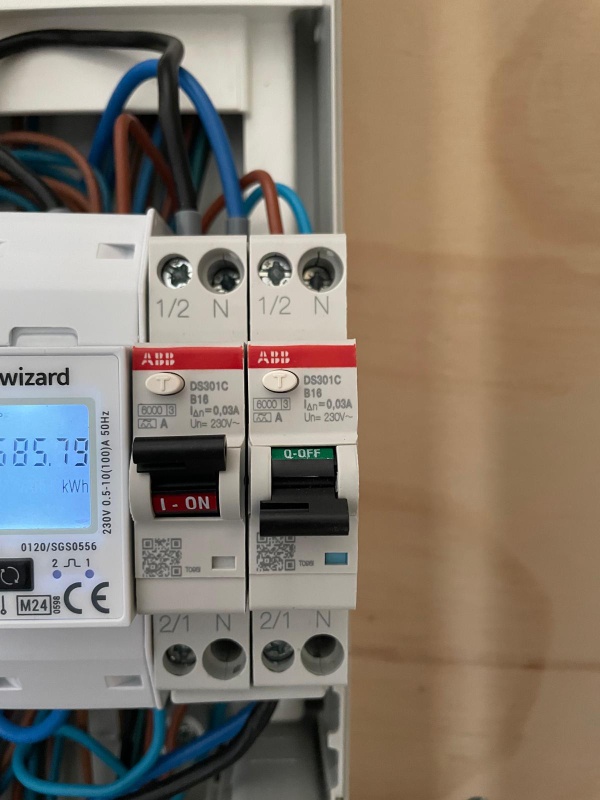

Zou je nog eerder een setje Wago 221-613 adviseren of een setje ABB doppen afhankelijk van wat voor bedrading er uit de meter komt, in dit geval lijkt het 6mm2, dus de Wago's.

[ Voor 8% gewijzigd door Annuk op 19-07-2026 16:19 ]

[Freeaqingme]

Annuk schreef op zondag 19 juli 2026 @ 16:10:
[...]

Zou ik je adviseren niet weer te doen, je weet nooit wat er voor je gebeurd is en er mogelijk een bout/schroef in de kast ligt die door jou gerammel ineens een volle fase fase sluiting maakt (spreek uit ervaring).

Puur uit interesse, wat doe jij dan als er een bout/schroef een volle fase/fase sluiting maakt?

[Annuk]

Freeaqingme schreef op zondag 19 juli 2026 @ 18:13:
[...]


Puur uit interesse, wat doe jij dan als er een bout/schroef een volle fase/fase sluiting maakt?

Blij zijn dat ik m'n volledige pbm aan heb, en hopen dat er niet al te veel brandbare materialen in de meterkast liggen opgeslagen...

Garandeer je dat je heel blij bent als je een volgelaatscherm voor hebt met juiste handschoenen en jas als je zoiets gebeurt...
En je hebt mogelijk ook wel een klein spannings-streepje in je ondergoed ...

[DraadbreuQ]

Voor het correct aandraaien van de groepenkast zoek ik nu naar een oplossing voor het aandraaimoment van 1,2Nm en 2,8Nm.
Via via hoor ik namelijk dat de lokale knutserbrigade het goed genoeg vindt om handvast te werken. Prima als ze eigenwijs zijn, dan ben ik daarna net zo eigenwijs om gewoon het advies van de fabrikant op te volgen

In plaats van een volledige momentschroevendraaier dacht ik aan de Bernstein adapter-bitjes, maar een losse 2,8Nm versie kom ik niet tegen. Ik heb daarom maar even wat webshops bij elkaar gehengeld, maar misschien werk ik nu veel te omslachtig en heeft iemand een beter advies?
https://www.conrad.nl/nl/p/bernstein-tools-for-electronics-bernstein-werkzeugfabrik-momentschroevendraaier-elektronica-en-fijnmechanica-1-2-nm-max-2248365.html met https://www.gereedschapcentrum.nl/wera-05075876001-7516-vde-kraftform-safe-torque-speed-draaimomentschroevendraaier-2-4-4-0-nm.html
Jammer dat het allemaal weer boven de 100 euro schiet, maar een huis dat grondig wegfikt is nog duurder

PS: De Wera lijkt mij beter omdat ik in de toekomst dan nog bitjes kan uitwisselen, maar als alternatief kan ik ook voor de Wiha kiezen.
https://www.gereedschapcentrum.nl/wiha-29701280s4-vde-momentschroevendraaier-set-incl-adapter-en-4-delige-slimbitset-in-blister-sl-pz-41478.html

[Just-Be]

DraadbreuQ schreef op zondag 19 juli 2026 @ 19:55:
Voor het correct aandraaien van de groepenkast zoek ik nu naar een oplossing voor het aandraaimoment van 1,2Nm en 2,8Nm.
Via via hoor ik namelijk dat de lokale knutserbrigade het goed genoeg vindt om handvast te werken. Prima als ze eigenwijs zijn, dan ben ik daarna net zo eigenwijs om gewoon het advies van de fabrikant op te volgen

In plaats van een volledige momentschroevendraaier dacht ik aan de Bernstein adapter-bitjes, maar een losse 2,8Nm versie kom ik niet tegen. Ik heb daarom maar even wat webshops bij elkaar gehengeld, maar misschien werk ik nu veel te omslachtig en heeft iemand een beter advies?
https://www.conrad.nl/nl/p/bernstein-tools-for-electronics-bernstein-werkzeugfabrik-momentschroevendraaier-elektronica-en-fijnmechanica-1-2-nm-max-2248365.html met https://www.gereedschapcentrum.nl/wera-05075876001-7516-vde-kraftform-safe-torque-speed-draaimomentschroevendraaier-2-4-4-0-nm.html
Jammer dat het allemaal weer boven de 100 euro schiet, maar een huis dat grondig wegfikt is nog duurder

PS: De Wera lijkt mij beter omdat ik in de toekomst dan nog bitjes kan uitwisselen, maar als alternatief kan ik ook voor de Wiha kiezen.
https://www.gereedschapcentrum.nl/wiha-29701280s4-vde-momentschroevendraaier-set-incl-adapter-en-4-delige-slimbitset-in-blister-sl-pz-41478.html

Ik heb vorig jaar ook gekozen een Wiha met extra adapter, was toen idd ook zo'n €100 kwijt maar is een fijn setje om mee te werken.

[WargamingPlayer]

Just-Be schreef op zondag 19 juli 2026 @ 20:08:
[...]

Ik heb vorig jaar ook gekozen een Wiha met extra adapter, was toen idd ook zo'n €100 kwijt maar is een fijn setje om mee te werken.

Ja koop je voor het leven.

[ArcticWolf]

DraadbreuQ schreef op zondag 19 juli 2026 @ 19:55:
Voor het correct aandraaien van de groepenkast zoek ik nu naar een oplossing voor het aandraaimoment van 1,2Nm en 2,8Nm.
Via via hoor ik namelijk dat de lokale knutserbrigade het goed genoeg vindt om handvast te werken. Prima als ze eigenwijs zijn, dan ben ik daarna net zo eigenwijs om gewoon het advies van de fabrikant op te volgen

In plaats van een volledige momentschroevendraaier dacht ik aan de Bernstein adapter-bitjes, maar een losse 2,8Nm versie kom ik niet tegen. Ik heb daarom maar even wat webshops bij elkaar gehengeld, maar misschien werk ik nu veel te omslachtig en heeft iemand een beter advies?
https://www.conrad.nl/nl/p/bernstein-tools-for-electronics-bernstein-werkzeugfabrik-momentschroevendraaier-elektronica-en-fijnmechanica-1-2-nm-max-2248365.html met https://www.gereedschapcentrum.nl/wera-05075876001-7516-vde-kraftform-safe-torque-speed-draaimomentschroevendraaier-2-4-4-0-nm.html
Jammer dat het allemaal weer boven de 100 euro schiet, maar een huis dat grondig wegfikt is nog duurder

PS: De Wera lijkt mij beter omdat ik in de toekomst dan nog bitjes kan uitwisselen, maar als alternatief kan ik ook voor de Wiha kiezen.
https://www.gereedschapcentrum.nl/wiha-29701280s4-vde-momentschroevendraaier-set-incl-adapter-en-4-delige-slimbitset-in-blister-sl-pz-41478.html

Eerlijk ik ben het eens met de knutselbrigade, handvast is meestal ruim onder de 5Nm. Heb een momentsleutel die 10Nm aankan (en gebruik voor m'n fiets), maar dat is veel zwaarder dan je zou denken. Goed handvast is dus niet eens heel slecht.

[Woask]

Ik heb goede ervaringen met deze set: https://www.gereedschapcentrum.nl/wiha-2872-t13-13-delige-schroevendraaierset-in-etui-40674.html

[Verdicampo]

Woask schreef op zondag 19 juli 2026 @ 20:43:
Ik heb goede ervaringen met deze set: https://www.gereedschapcentrum.nl/wiha-2872-t13-13-delige-schroevendraaierset-in-etui-40674.html

Ik heb deze ook, op zich heel fijn, maar de bitjes vallen soms wel eens uit de normale handgreep, ondanks dat ze vast klikken

[Annuk]

@DraadbreuQ pak de set die @Woask hierboven benoemt, hiervoor de ideale set vind ik, en goed instelbaar voor bijna alle meterkast werkzaamheden.
En daarbij de opmerking van @WargamingPlayer, als je er met een beetje beleid mee omgaat.

@ArcticWolf iedere handvast is anders, 10Nm draai ik vrij makkelijk met een schroevendraaier (al eens vaker op de calibrator voor de momentsleutel gedaan), en een ander komt bv net tot max 4Nm.

[ Voor 11% gewijzigd door Annuk op 19-07-2026 20:59 ]

[WargamingPlayer]

Annuk schreef op zondag 19 juli 2026 @ 20:58:
@DraadbreuQ pak de set die @Woask hierboven benoemt, hiervoor de ideale set vind ik, en goed instelbaar voor bijna alle meterkast werkzaamheden.
En daarbij de opmerking van @WargamingPlayer, als je er met een beetje beleid mee omgaat.

@ArcticWolf iedere handvast is anders, 10Nm draai ik vrij makkelijk met een schroevendraaier (al eens vaker op de calibrator voor de momentsleutel gedaan), en een ander komt bv net tot max 4Nm.

Goed gereedschap koop je voor het leven. Gebruik nog steeds mijn gereedschap en soldeer spullen, Fluke van de MTS welke ik in 1985-1988 aangeschaft heb. Gewoon niet misbruiken voor verkeerde toepassingen.

[DoMoFo]

Annuk schreef op zondag 19 juli 2026 @ 16:10:
[...]

Zou ik je adviseren niet weer te doen, je weet nooit wat er voor je gebeurd is en er mogelijk een bout/schroef in de kast ligt die door jou gerammel ineens een volle fase fase sluiting maakt (spreek uit ervaring).
Het zegel is niet alleen ter voorkoming van fraude maar ook direct een veiligheid bewustzijn van "hé hier kan en mag ik niet zomaar bij".
Alleen een paar VDE handschoenen helpen je hier niet bij hoor.

Is het wel toegestaan om 'tijdelijk' de vrij toegankelijke 3xC25A automaten van de netbeheerder onder de meter uit te schakelen ?.

Ik wil de bestaande HLD33 (met huidige HS) een stukje (16,5cm) opwippen, om er een HLD16 distributie kastje tussen te zetten. De HS komt nu in deze nieuwe HLD16, dus die moet even los in de oude HLD33 tot dat de nieuwe HLD16 erin zit. Ik blijf dus verder van/uit alle distributie delen van de netbeheerder, ik maak slechts de 4 aders aan de HS 'even' los.

Uiteraard kan het, ik heb vrij toegang tot de automaten van de netbeheerder, maar MAG het officieel ook ?!?!

[DraadbreuQ]

Bedankt voor alle info. Dit helpt mij echt stukken vooruit.

@Woask is de set van jou ook instelbaar op de genoemde 2,8Nm?

[Annuk]

DoMoFo schreef op zondag 19 juli 2026 @ 21:47:
[...]

Is het wel toegestaan om 'tijdelijk' de vrij toegankelijke 3xC25A automaten van de netbeheerder onder de meter uit te schakelen ?.

Ik wil de bestaande HLD33 (met huidige HS) een stukje (16,5) opwippen, om er een HLD16 distributie kastje tussen te zetten. De HS komt nu in deze nieuwe HLD16, dus die moet even los in de oude HLD33 tot dat de nieuwe HLD16 erin zit. Ik blijf dus verder van/uit alle distributie delen van de netbeheerder, ik maak slechts de 4 aders aan de HS 'even' los.

Uiteraard kan het, ik heb vrij toegang tot de automaten van de netbeheerder, maar MAG het officieel ook ?!?!

Ja dan mag het, en om met het voorbeeld van de gevallen bout/schroef te spreken, zolang die zekering kast verder netjes dicht blijft denkt dempt deze bv een vlamboog van een kortsluiting.

Je kunt ook de hoofdzekeringen uitschakelen (en aantoonbaar meten), bedrading laten zitten, hoofdschakelaar van de rail los klikken en naar voren vouwen.
HLD 16 erachter plaatsen en klaar

[Annuk]

DraadbreuQ schreef op zondag 19 juli 2026 @ 21:49:
Bedankt voor alle info. Dit helpt mij echt stukken vooruit.

@Woask is de set van jou ook instelbaar op de genoemde 2,8Nm?

0,8 - 5Nm in stapjes van 0,2 beprint op de instelling

[Annuk]

WargamingPlayer schreef op zondag 19 juli 2026 @ 21:10:
[...]

Goed gereedschap koop je voor het leven. Gebruik nog steeds mijn gereedschap en soldeer spullen, Fluke van de MTS welke ik in 1985-1988 aangeschaft heb. Gewoon niet misbruiken voor verkeerde toepassingen.

Eens! Maar bedoel let ook op dat je bv de momentsleutel (of schroevendraaier) na gebruik weer ontspant, dat bedoelde ik mede met beleid mee om gaan.

[DoMoFo]

Annuk schreef op zondag 19 juli 2026 @ 21:52:
[...]

Je kunt ook de hoofdzekeringen uitschakelen (en aantoonbaar meten), bedrading laten zitten, hoofdschakelaar van de rail los klikken en naar voren vouwen.
HLD 16 erachter plaatsen en klaar

Tnx!

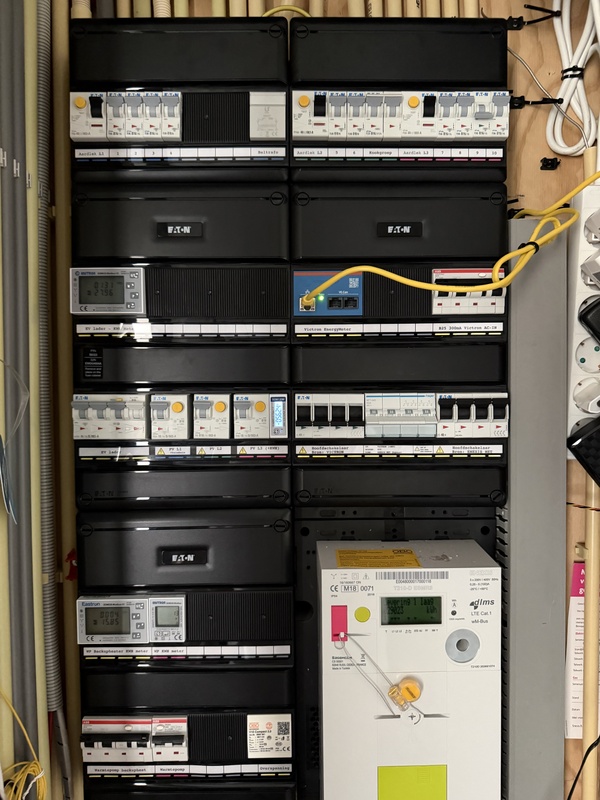

Het is onderdeel van grote wijzigingen (thuisaccu) en gelijk een zeer grote schoonmaak van allerlei historische narigheden als fornuisgroepen etc. . De HS wordt ook vernieuwd naar een moderne "rode" variant ipv de oude "zwarte", die laatste krijgt weer een nieuwe rol als werkschakelaar in de distributie van de accu ruimte, dus hij _moet_ echt even helemaal los.

[Annuk]

DoMoFo schreef op zondag 19 juli 2026 @ 22:13:
[...]

Tnx!

Het is onderdeel van grote wijzigingen (thuisaccu) en gelijk een zeer grote schoonmaak van allerlei historische narigheden als fornuisgroepen etc. . De HS wordt ook vernieuwd naar een moderne "rode" variant ipv de oude "zwarte", die laatste krijgt weer een nieuwe rol als werkschakelaar in de distributie van de accu ruimte, dus hij _moet_ echt even helemaal los.

[Afbeelding]

Maar dat zei je niet
Dat je de HS ook wilde uitwisselen.

Maar alsnog goed aantonen dat het spanningsloos is en dan werkzaamheden uitvoeren.

En bij voorkeur van boven naar beneden werken als in:
Eerst alle eindgroepen uit
Dan alle aardlekschakelaars uit
Hoofdschakelaar uit
Op onderkant van hs meten met een tweepolige spanningstester of er spanning is, hoofdzekeringen uit zetten (en tester moet dan uitvallen), en dan nog 1 maal zekering even weer aan om te testen of deze nog goed werkt.
Dan zekering weer uit en werkzaamheden uitvoeren.

Inschakelen weer andersom:
Hoofdzekeringen aan
Hoofdschakelaar aan
Aardlekschakelaars aan
Rustig groep voor groep aan zetten met een wachttijd van 2 tellen, voorkomt enorme piekbelasting voor het inschakelen.

[ Voor 27% gewijzigd door Annuk op 19-07-2026 22:47 ]

[DoMoFo]

DavidZH schreef op zaterdag 18 juli 2026 @ 11:28:
[...]

De Mistral komt niet boven de HLD11 maar er naast. Anders wordt het veel te hoog (4 rijen). De noodstroom komt niet direct aan de netaansluiting, maar na een aantal velden zonder noodstroom. De omschakelaar wordt een ABB OT63F3 met extra na-ijlende contacten voor de nul.

Even picky, noodzakelijk voor type nummers in een grote reeks, maar je bedoelt waarschijnlijk de OT63F4C ? Zonder C is een disconnect, met C een transfer (omschakelaar). Tevens vermoed ik dat je de 4 variant wilt, anders mis je de nul , over de nul gesproken:

Aangezien het een "break-before-make" schakelaar is, is het de vraag of je die met een groepenkast woning onder last wil schakelen. Daarnaast is het gedrag van die Nul in deze schakelaar niet onomstotelijk vastgesteld... Mocht jij een goede link naar de technische specs hebben die hier uitsluitsel over geeft houd ik mij aanbevolen. Zie ook dit draadje:

Slimme meter vervangen | langere draad mogelijk?

Ik heb de OT40F4C variant, voornamelijk gekozen om mijn ABB fetisch, maar rationeel gezien zijn diverse omschakelaars van andere fabrikanten praktischer, al is het alleen al om de mismatch van het DIN frontje, zoals je ook in bovenstaand draadje kunt lezen...

[DoMoFo]

Annuk schreef op zondag 19 juli 2026 @ 22:42:
[...]


Maar dat zei je niet

Ik wilde het beknopt houden...

Dank voor de tips! Ik (denk) te weten waar ik mee bezig ben, maar doe altijd rustig aan in de meterkast (zeker met 25A direct uit het net), ik blijf een amateur. Heb mezelf ivm deze werkzaamheden ook maar een _fatsoenlijke_ Duspol kado gedaan ipv m'n oude brakke multimeter.

[ Voor 5% gewijzigd door DoMoFo op 19-07-2026 23:32 ]

[DavidZH]

DoMoFo schreef op zondag 19 juli 2026 @ 22:48:
[...]

Even picky, noodzakelijk voor type nummers in een grote reeks, maar je bedoelt waarschijnlijk de OT63F4C ? Zonder C is een disconnect, met C een transfer (omschakelaar). Tevens vermoed ik dat je de 4 variant wilt, anders mis je de nul , over de nul gesproken:

Aangezien het een "break-before-make" schakelaar is, is het de vraag of je die met een groepenkast woning onder last wil schakelen. Daarnaast is het gedrag van die Nul in deze schakelaar niet onomstotelijk vastgesteld... Mocht jij een goede link naar de technische specs hebben die hier uitsluitsel over geeft houd ik mij aanbevolen. Zie ook dit draadje:

Slimme meter vervangen | langere draad mogelijk?

Ik heb de OT40F4C variant, voornamelijk gekozen om mijn ABB fetisch, maar rationeel gezien zijn diverse omschakelaars van andere fabrikanten praktischer, al is het alleen al om de mismatch van het DIN frontje, zoals je ook in bovenstaand draadje kunt lezen...

Ik heb precies beschreven wat ik ga doen; de genoemde ABB schakelaar, 3-polig met 2 x een OTPL80FP vierde pool. Dat is een na-ijlende pool voor de nul.

Ik zit nog te dubben of ik een OTZW24 ga toepassen met twee losse OT63's. Bij correcte montage gedraagt het zich als de bypass van een UPS (zoals deze), make-before-break. Dat kan risico's met zich meebrengen als er twee voedingsbronnen zijn, maar niet gesynchroniseerd (net wel aanwezig, maar bv. vanwege de kosten alles draaiend vanaf de accu).

Ik ben uit ervaring niet 100% te spreken over de bouwkwaliteit van de kleine OT schakelaars van ABB. Het blijft plastic met sterke veren er in. Niet een goede combi. Maar er zijn zover ik kon vinden geen andere Westerse fabrikanten die een make-before-break maken in deze form-factor. Hoogstens een Socomec wals-model, maar dat past ZEKER niet in een Mistral of HDL kast.

[elsinga]

Zoals hier al geschreven ben ik bezig om mijn groepenkast te vervangen. Kast wordt een Eaton MTR440, wat lijkt op 2x een MTR220 naast elkaar. Daar komt deze vraag vandaan: kan ik een kamrail gebruiken tussen twee componenten die in de twee helften naast elkaar zitten?

Voor het beeld: de hoofdschakelaar komt onderin rechts in de linker helft van de MTR440, de overspanningsbeveiliging komt onderin links in de rechter helft. En als ik een kamrail kan gebruiken om die twee te koppelen, dan scheelt dat weer draden trekken. Alleen komen de componenten niet strak tegen elkaar aan te zitten, zoals dat met componenten die alleen in een helft van de 440 komen wel zou zijn.

[Annuk]

elsinga schreef op maandag 20 juli 2026 @ 07:40:
Zoals hier al geschreven ben ik bezig om mijn groepenkast te vervangen. Kast wordt een Eaton MTR440, wat lijkt op 2x een MTR220 naast elkaar. Daar komt deze vraag vandaan: kan ik een kamrail gebruiken tussen twee componenten die in de twee helften naast elkaar zitten?

Voor het beeld: de hoofdschakelaar komt onderin rechts in de linker helft van de MTR440, de overspanningsbeveiliging komt onderin links in de rechter helft. En als ik een kamrail kan gebruiken om die twee te koppelen, dan scheelt dat weer draden trekken. Alleen komen de componenten niet strak tegen elkaar aan te zitten, zoals dat met componenten die alleen in een helft van de 440 komen wel zou zijn.

@Thunderwookie had recent dezelfde vraag, zie hier:
Annuk in "Het grote topic voor Elektra huisinstallaties - Deel 3"

[edit]
Oftewel ja, de din-rail loopt door in de kast(en) en je kan ook een doorlopende kamrail gebruiken in de kasten tussen het linker en rechter deel, er zit wel een kleine verhoging tussen het linker en rechter deel dus je kunt niet overal even makkelijk met de bedrading langs/tussendoor, maar op din-rail niveau kan het wel in ieder geval

[ Voor 16% gewijzigd door Annuk op 20-07-2026 07:53 ]

[Lord Anubis]

BlueFlame schreef op zondag 19 juli 2026 @ 14:00:
[...]

Wees blij dat hij ABB wilde gebruiken. Mijn buurman wilde een 3f hoofdschakelaar laten plaatsen ter voorbereiding op de aanpassing van de netbeheerder, maar de eerste wilde SEP plaatsen, en alleen "met frisse tegenzin" ABB (daar heeft mijn buurman voor bedankt). En verder vrij weinig elektriciens in omgeving Almere te vinden blijkbaar die kwaliteits spul willen gebruiken, want hij heeft het opgegeven...

SEP geeft wel 10 jaar garantie.

[Annuk]

Lord Anubis schreef op maandag 20 juli 2026 @ 11:38:
[...]

SEP geeft wel 10 jaar garantie.

Dat zegt nog niets, en recent meegekregen dat die garantie niet zo soepel verloopt...

Iemand met SEP aardlekautomaten B16, de woonkamer groep (in dit geval) hooguit een enkele keer "zwaar" belast door de stofzuiger maakte een zoement en licht knetterend geluid (vergelijkbaar bij dat filmpje van Dutch Electrician op ongeveer 7.58 min die ik hier eerder had gelinkt).
Kast en materialen waren krap 5jaar oud, maar nee, dit is conform veroudering en mogelijk te zwaar belast.. geen garantie oid en je kan een nieuwe kopen.

[DjoeC]

Annuk schreef op maandag 20 juli 2026 @ 13:22:
[...]


Dat zegt nog niets, en recent meegekregen dat die garantie niet zo soepel verloopt...

Iemand met SEP aardlekautomaten B16, de woonkamer groep (in dit geval) hooguit een enkele keer "zwaar" belast door de stofzuiger maakte een zoement en licht knetterend geluid (vergelijkbaar bij dat filmpje van Dutch Electrician op ongeveer 7.58 min die ik hier eerder had gelinkt).
Kast en materialen waren krap 5jaar oud, maar nee, dit is conform veroudering en mogelijk te zwaar belast.. geen garantie oid en je kan een nieuwe kopen.

Hmm, dan (particulier) terugsturen als non-conform ipv garantie. Zoemen en knetteren hoort niet.

[Annuk]

DjoeC schreef op maandag 20 juli 2026 @ 13:42:
[...]

Hmm, dan (particulier) terugsturen als non-conform ipv garantie. Zoemen en knetteren hoort niet.

Dat werd particulier gedaan....

[onetime]

@Annuk Weet jij hoe je een groep te zwaar kunt belasten? Dan moet dat ding afschakelen, daar is hij voor gemaakt.
Of niet? Gemaakt om geld te verdienen binnen te harken, de rest maakt niet uit?

edit: gewone veroudering? Hoort toch gewon 25 jaar mee te gaan? Geef me anders maar weer schroef zekeringen. Die gaan ongeveer onbeperkt mee en kosten bijna niets om te vervangen.

[ Voor 31% gewijzigd door onetime op 20-07-2026 14:18 ]

[Annuk]

onetime schreef op maandag 20 juli 2026 @ 14:16:
@Annuk Weet jij hoe je een groep te zwaar kunt belasten? Dan moet dat ding afschakelen, daar is hij voor gemaakt.
Of niet? Gemaakt om geld te verdienen binnen te harken, de rest maakt niet uit?

edit: gewone veroudering? Hoort toch gewon 25 jaar mee te gaan? Geef me anders maar weer schroef zekeringen. Die gaan ongeveer onbeperkt mee en kosten bijna niets om te vervangen.

Degradatie is zeker mogelijk als je regelmatig over de 80% continue belasting gaat, en dat gaat dan best hard (hoe hoger je gaat hoe harder).

Maar wat ik zei: woonkamer, oftewel wat verlichting en tv + randapparatuur, als je daar gemiddeld continue 300W pakt is het veel, laat die enkele keer de stofzuiger van 2000W er 10min op staan te brullen, dat kan geen overbelasting zijn en normaal gezien ook geen degradatie.

Schroef/smelt is in mijn ogen ook zeker beter, en knapt die wel een keer ben je direct verzekerd van een nieuwe zekering
Nadeel is alleen het zijn extra handelingen en je moet wat op voorraad houden.

[BlueFlame]

Lord Anubis schreef op maandag 20 juli 2026 @ 11:38:
[...]

SEP geeft wel 10 jaar garantie.

Buiten dat de mening op internet over de kwalitiet van B merken vrij duidelijk is (en dat het duidelijk is dat SEP een B merk is), heb ik er ook geen beste ervaring mee.Toen de zonnepanelen vier jaar geleden werden geplaatst en ik nog niet de kennis had van nu, is er door de elektricien die de omvormer heeft geplaatst, een RCM4 b16 alamat van SEP gebruikt. Toen ik laatst overdag op zolder kwam (waar de onder verdeler voor de zolder zit en ook de omvormer hangt) en de zon goed scheen, hoorde ik dat ding op twee meter afstand zoemen/knetteren...

Needles to say, heb ik dat ding gelijk vervangen door een degelijk product.

Maar vraagje aan elektriciens, waarom zou je duidelijk slechtere producten in je werk willen gebruiken?

[Annuk]

BlueFlame schreef op maandag 20 juli 2026 @ 14:43:
[............]

Maar vraagje aan elektriciens, waarom zou je duidelijk slechtere producten in je werk willen gebruiken?

Persoonlijk> NIET!

Kijk voor een groepje bijplaatsen oid die iemand al/nog heeft maak ik niet direct een probleem, maar moet ik voor iemand een kast opbouwen (en/of plaatsen) bepaal ik mede wat erin komt, en dat is dan niet 1 van die B/C merken...

Werk hoofdzakelijk met ABB/Eaton/Hager en daar durf ik ook voor te staan met het oog op kwaliteit (en garanties).

Misschien beetje wat de boer niet kent.. maar heb meer vertrouwen in producten/merken die ik al (lang) ken en zich bewezen hebben dan één of andere chineze windvlaag die langs vliegt en waarvan het spul zich tot op dusverre alleen nog maar negatief bewezen heeft in mijn ervaringen.

En elk merk heeft z'n voors en tegens wel, en wil nog wel eens "mixen" met kasten (BV ABB of Hager materialen in een Eaton Medusa) maar verder veelal 1 merk wat betreft opbouw van het schakelende materiaal (HS/ALS/Alamats/Eindgroepen), en als je dan je eigen (keuze) (MID)meters ertussen wilt hebben is dat ook wel mogelijk, dan ben ik persoonlijk niet de bastaard die zegt: ABB kast dus ook ABB meters, terwijl je HW of Eastron meters wilt hebben omdat die beter integreren in b.v. je smarthome.

[freakaleek]

Annuk schreef op zondag 31 mei 2026 @ 23:01:
[...]


Dacht dat het wel goed op de website stond maar kan het mis hebben

Ik snap @Juerd opzich wel met het blote koper van de gebogen kamrail maar zie persoonlijk het probleem niet zo, het is niet dat je er continue bij zit en zit je erbij hoor je je hoofdschakelaar uit te hebben staan

Deze Oem kamrails zijn trouwens dezelfde vorm e.d. als die ABB zelf levert in de kant en klare kasten, nu zit er alleen geen ABB stempel bij op.

Maar inderdaad de rechte aan de achterzijde op de nul en de draad achter de pen van de kamrails en de haakse op de fase en ook daar de draad achter de pen van de kamrail (gezien vanaf de de voorkant van de kast als de modules op de rail geklikt zitten).

---

Edit
Zie ook de kookgroep afbeelding voor de montage
[Afbeelding]

Nog dank voor alle hulp! Ook aan anderen. Inmiddels tijd gehad om de installatie van de 2 alamats te doen!

Wat me op viel: 1.2 Nm is nog best strak

[bjusterbaarlik]

Lord Anubis schreef op maandag 20 juli 2026 @ 11:38:
[...]

SEP geeft wel 10 jaar garantie.

Dat betekent alleen dat ze een flinke marge op hun product hebben of zoals hierboven is aangegeven de garantie gewoon vaak weigeren.

[DavidZH]

bjusterbaarlik schreef op maandag 20 juli 2026 @ 15:53:
[...]

Dat betekent alleen dat ze een flinke marge op hun product hebben of zoals hierboven is aangegeven de garantie gewoon vaak weigeren.

En leuk dat ze garantie op een product geven, maar jammer als die dan in het luchtledige geplaatst wordt omdat de meterkast die er om heen zou moeten in rook is opgegaan... En daar willen ze zeker niet voor opdraaien.

[Japie.G]

De blanke aarddraad die van de aardrail in de meterkast naar het centraal aardpunt loopt moet ik vervangen. Althans, ik vind hem net te kort na een verhoging van de groepenkast. Moet dat blank vertind koper zijn of mag ik daar ook 6mm2 groen/geel draad voor gebruiken? Ik houd me graag aan normen en regels :-)

[Lord Anubis]

Japie.G schreef op dinsdag 21 juli 2026 @ 08:21:
De blanke aarddraad die van de aardrail in de meterkast naar het centraal aardpunt loopt moet ik vervangen. Althans, ik vind hem net te kort na een verhoging van de groepenkast. Moet dat blank vertind koper zijn of mag ik daar ook 6mm2 groen/geel draad voor gebruiken? Ik houd me graag aan normen en regels :-)

Ja hoor. maar minimaal 6mm2.

[Annuk]

Japie.G schreef op dinsdag 21 juli 2026 @ 08:21:
De blanke aarddraad die van de aardrail in de meterkast naar het centraal aardpunt loopt moet ik vervangen. Althans, ik vind hem net te kort na een verhoging van de groepenkast. Moet dat blank vertind koper zijn of mag ik daar ook 6mm2 groen/geel draad voor gebruiken? Ik houd me graag aan normen en regels :-)

Nee moet niet persé 6mm² vertind zijn, maar kan in sommige gevallen wel makkelijker zijn, vind bij b.v. de ABB kasten 6mm² massief (vertind) makkelijker te monteren onder de schroef (buitenzijde kast) dan met 6 flexibel met adereindhuls.
Maar moet/wil jij b.v. deels door een kast die ernaast hangt, dan sowieso met geïsoleerde draad, of je moet een krimpkous op de vertinde draad plaatsen.
Eigenlijk wat @Lord Anubis zegt, en ben zelf wel van mening als jij je volledige kast op 63A hebt uitgelegd (en dus met 10mm² zou ik ook tenminste diezelfde diameter aanhouden voor de aarding).

[Juerd]

Japie.G schreef op dinsdag 21 juli 2026 @ 08:21:
De blanke aarddraad die van de aardrail in de meterkast naar het centraal aardpunt loopt moet ik vervangen. Althans, ik vind hem net te kort na een verhoging van de groepenkast. Moet dat blank vertind koper zijn of mag ik daar ook 6mm2 groen/geel draad voor gebruiken? Ik houd me graag aan normen en regels :-)

Gaat dit om het centraal aardpunt van een badkamer? Dat hoeft geen 6 mm² meer te zijn, het mag nu ook via de bestaande 2,5 mm² groengele draad van de centraaldoos of een stopcontact in de badkamer. Zeker als je stopcontacten in de badkamer hebt, zou de aarding daarvan al in de vereffening moeten zijn opgenomen (controleren!), en kun je er eventueel voor kiezen om de aparte vereffeningsdraad naar de groepenkast te verwijderen. Als je wel voor een nieuwe draad gaat: kleur van de isolatie moet groengeel of afwezig zijn.

Maar je zegt dat de groepenkast is verhoogd en de draad nu te kort is. Meestal komt de draad vanaf het centraal aardpunt van bovenaf en zou je dus juist eerder overlengte hebben. Bedoel je misschien de hoofdaardrail of zelfs de aardelektrode? In dat geval: daar gebruik je in beginsel koper van dezelfde dikte als je fasedraden. Ook hier weer groengeel of geen isolatiekleur. In menig situatie mag je ook dunner dan je fasedraad gebruiken, maar waarom zou je... Het voordeel van een blote aardedraad is dat je later nog aftakkingen kunt maken (bijvoorbeeld voor het aansluiten van overspanningsbeveiliging onderaan je groepenkast), maar dat voordeel doet iedereen natuurlijk meteen teniet door 'm mooi in een buisje te doen, en zo'n groot voordeel is het ook weer niet.

Hou er rekening mee dat je eerst de spanning eraf haalt voordat je een aardedraad loshaalt. Dat ding hoort onder normale omstandigheden natuurlijk stroom- en spanningloos te zijn, maar het is er voor de veiligheid en moet dus verbonden blijven zolang er nog spanning op de rest staat.

[ Voor 7% gewijzigd door Juerd op 21-07-2026 14:20 ]

[jadjong]

BlueFlame schreef op maandag 20 juli 2026 @ 14:43:
[...]

Maar vraagje aan elektriciens, waarom zou je duidelijk slechtere producten in je werk willen gebruiken?

Het scheelt soms een paar honderd euro en als jij een offerte uitbrengt voor 1100.- terwijl de concurrent het voor 800.- kan dan wil een klant nog wel eens voor die concurrent kiezen.... Zolang alle componenten nog aan de minimale vereisten voldoen is de houding 'ik verkoop alleen ABB/Hager' niet eentje die iedereen zich kan veroorloven.
Maar dat is niet iets wat specifiek voorbehouden is aan elektriciens, het geldt net zo goed voor autobanden, tosti-ijzers of scharrelkippen.

[Annuk]

jadjong schreef op dinsdag 21 juli 2026 @ 14:33:
[...]

Het scheelt soms een paar honderd euro en als jij een offerte uitbrengt voor 1100.- terwijl de concurrent het voor 800.- kan dan wil een klant nog wel eens voor die concurrent kiezen.... Zolang alle componenten nog aan de minimale vereisten voldoen is de houding 'ik verkoop alleen ABB/Hager' niet eentje die iedereen zich kan veroorloven.
Maar dat is niet iets wat specifiek voorbehouden is aan elektriciens, het geldt net zo goed voor autobanden, tosti-ijzers of scharrelkippen.

Klopt geheel wat je zegt, inkoop Emat of ABB voor vergelijkbare kast kan zeker flink verschil in zitten, en de meeste leken hebben zoiets van "het is CE gekeurd en toch goed?" Waarom dan meer uitgeven dan nodig..
En weten zij veel dat de kwaliteit te wensen overlaat, dan is de installateur wel al weer gevlogen en heeft z'n centen (met mogelijk hogere winstmarge) te pakken...

[Juerd]

Het scheelt t.o.v. ABB zonder busboard eigenlijk alleen een paar honderd euro in een kast met allemaal aardlekautomaten. Die elektronische spanningsafhankelijke aardlekautomaten van de B-merken zijn namelijk een stuk goedkoper dan de elektromechanische spanningsonafhankelijke aardeklautomaten van de A-merken, en je hebt er al snel een stuk of 10 of meer van.

In de gangbare opstelling met aardlekschakelaars en installatieautomaten scheelt 't vaak euro's of tientjes, als je geen al te wilde afwijkingen van de gangbare configuraties hebt. Als je alleen bij Elektramat kijkt, zoals veel mensen blijkbaar doen, dan krijg je een scheef beeld. Het is bijna alsof ze een bepaald merk willen voortrekken door andere merken kunstmatig duurder te maken... Maar kijk je bij bijvoorbeeld Sander Vunderink, dan zie je daar in wat zij de "SN lijn" noemen, dan zie je dat je voor een vergelijkbaar bedrag een ABB-kast met ABB-componenten kunt hebben. En dan krijg je ook nog eens de nette 6 kA automaten ipv de 4,5 kA die Elektramat je zou hebben verkocht voor meer geld. (Ik snap niet helemaal waarom ABB überhaupt nog 4,5's produceert, maar dat is een ander verhaal.)

[jadjong]

Aan de andere kant maken installateurs het zichzelf soms ook wel moeilijk om concurrerend te zijn. Spullen inkopen met 50% korting ten opzichte van de adviesprijs en daarna verkopen met 30% korting ten opzichte van de adviesprijs is een goede manier van handelen en voor de klant lijkt het ook een redelijke marge, ware het niet dat ene Hager vrolijk 40.- voor een installatieautomaat adviseert. Dat betalen alleen loodgieters bij de Technische Unie...

[Japie.G]

Dank voor de antwoorden. Ik heb weer bijgeleerd!

Juerd schreef op dinsdag 21 juli 2026 @ 14:15:
[...]


Gaat dit om het centraal aardpunt van een badkamer? Dat hoeft geen 6 mm² meer te zijn, het mag nu ook via de bestaande 2,5 mm² groengele draad van de centraaldoos of een stopcontact in de badkamer. Zeker als je stopcontacten in de badkamer hebt, zou de aarding daarvan al in de vereffening moeten zijn opgenomen (controleren!), en kun je er eventueel voor kiezen om de aparte vereffeningsdraad naar de groepenkast te verwijderen. Als je wel voor een nieuwe draad gaat: kleur van de isolatie moet groengeel of afwezig zijn.

Maar je zegt dat de groepenkast is verhoogd en de draad nu te kort is. Meestal komt de draad vanaf het centraal aardpunt van bovenaf en zou je dus juist eerder overlengte hebben. Bedoel je misschien de hoofdaardrail of zelfs de aardelektrode? In dat geval: daar gebruik je in beginsel koper van dezelfde dikte als je fasedraden. Ook hier weer groengeel of geen isolatiekleur. In menig situatie mag je ook dunner dan je fasedraad gebruiken, maar waarom zou je... Het voordeel van een blote aardedraad is dat je later nog aftakkingen kunt maken (bijvoorbeeld voor het aansluiten van overspanningsbeveiliging onderaan je groepenkast), maar dat voordeel doet iedereen natuurlijk meteen teniet door 'm mooi in een buisje te doen, en zo'n groot voordeel is het ook weer niet.

Hou er rekening mee dat je eerst de spanning eraf haalt voordat je een aardedraad loshaalt. Dat ding hoort onder normale omstandigheden natuurlijk stroom- en spanningloos te zijn, maar het is er voor de veiligheid en moet dus verbonden blijven zolang er nog spanning op de rest staat.

Het gaat om de aardpin in de grond, die loopt naar een eerste aftakblok onder in mijn meterkast. Daar loopt een blanke 6mm2 draad naar de bovenkant van de groepenkast, die wil ik dus vervangen omdat de huidige naar mijn mening nu net te kort is.

Iets anders:

Nu ook nog even een andere sanity check. Op advies van dit (en andere) topic(s) haal ik mijn kookplaat van een ouderwetse kookgroep af. Bedrading is gewoon netjes 3f aangelegd, nu ook een Eaton B16 30mA 3p+n alamat over, dus die wil ik nu inzetten voor de kookplaat. Nu kijk ik in de manual van de kookplaat en daar wordt geen optie voor 400v/3N~ gegeven, maar op de achterkant van de kookplaat staat dit wel als beschikbaar aansluitschema.


zo zit het nu


dit staat achter op de kookplaat


Dus zo wil ik het doen (ja brugje heeft een snee in isolatie, vervang ik uiteraard)

Om hem vervolgens op een 3f altmat aan te kunnen sluiten. Dit klopt toch gewoon? En schema's die op het apparaat staan mag ik neem ik aan als leidend aanhouden?

[ Voor 34% gewijzigd door Japie.G op 21-07-2026 16:43 ]

[Vorkie]

Japie.G schreef op dinsdag 21 juli 2026 @ 16:39:
Dank voor de antwoorden. Ik heb weer bijgeleerd!


[...]


Het gaat om de aardpin in de grond, die loopt naar een eerste aftakblok onder in mijn meterkast. Daar loopt een blanke 6mm2 draad naar de bovenkant van de groepenkast, die wil ik dus vervangen omdat de huidige naar mijn mening nu net te kort is.

Iets anders:

Nu ook nog even een andere sanity check. Op advies van dit (en andere) topic(s) haal ik mijn kookplaat van een ouderwetse kookgroep af. Bedrading is gewoon netjes 3f aangelegd, nu ook een Eaton B16 30mA 3p+n alamat over, dus die wil ik nu inzetten voor de kookplaat. Nu kijk ik in de manual van de kookplaat en daar wordt geen optie voor 400v/3N~ gegeven, maar op de achterkant van de kookplaat staat dit wel als beschikbaar aansluitschema.

[Afbeelding]
zo zit het nu

[Afbeelding]
dit staat achter op de kookplaat

[Afbeelding]
Dus zo wil ik het doen (ja brugje heeft een snee in isolatie, vervang ik uiteraard)

Om hem vervolgens op een 3f altmat aan te kunnen sluiten. Dit klopt toch gewoon? En schema's die op het apparaat staan mag ik neem ik aan als leidend aanhouden?

Ja zo doe je dat

Maar hoe dik is dat draad? Ziet er visueel zo dun uit.

[Japie.G]

Vorkie schreef op dinsdag 21 juli 2026 @ 16:45:
[...]

Ja zo doe je dat

Maar hoe dik is dat draad? Ziet er visueel zo dun uit.

2,5mm2

[Andrehj]

@Japie.G : Het grote kookplaat aansluiten topic

[onetime]

@Japie.G De foto's zien er goed uit. We zien niet de perilex en je groepenkast.

[Japie.G]

onetime schreef op dinsdag 21 juli 2026 @ 16:48:
@Japie.G De foto's zien er goed uit. We zien niet de perilex en je groepenkast.

perplex is 1:1 als een echte 3f aangesloten en rechtstreeks op juiste kleur door naar groepenkast (gecheckt), waar de draden nu nog los hangen ;-) Ik begon echter te twijfelen omdat ik in de manual niet de 3f optie zag staan.

En @Andrehj dank, ik was niet op de hoogte van dat topic.

Om even ontopic af te sluiten.

Heb mn hele groepenkast opnieuw gedaan omdat ik de omschakeling van mijn victron systeem op een centraal punt wilde hebben. Pak ik gelijk alle dingen maar aan die niet volgens regels zijn.


Ik dacht dus al klaar te zijn maar toen las ik weer wat dingen en wil ik het toch aanpassen weer.

- De EV lader zit op een b16, dat moet een b20 worden ivm 11kW laden. (80pct belasting vind ik belangrijker dan selectiviteit.
- De huidige EV groep wordt voor de kookplaat, voor de EV komt een nieuwe. De kookgroep gaat er dan dus uit.
- De solar groepen vervang ik ook door B20 omdat ik deze ook meer dan 80pct belast.

ABB bevalt mij beter dan eaton, daarom switch ik bij nieuw kopen van automaten naar ABB. (Alamats worden minder warm)

[ Voor 61% gewijzigd door Japie.G op 21-07-2026 17:09 ]

[Andrehj]

onetime schreef op dinsdag 21 juli 2026 @ 16:48:
@Japie.G De foto's zien er goed uit. We zien niet de perilex en je groepenkast.

Voor zijn vraag is een eigen topic: Het grote kookplaat aansluiten topic

[reputatio]

Ik zit nog met een vraagstuk voor het aanleggen van een extra kabel naar mijn garage toe of juist de huidige kabel gebruiken (6x5mm2) en een onderverdeelkast te maken in de garage.
Onder het huis zit een kruipruimte, maar niet onder de garage. Een extra kabel naar de garage krijgen is daarom wat lastiger, dus ik ben aan het kijken naar alle mogelijkheden.

Op dit moment loopt de huidige kabel naar de garage direct op de 11kW laadpaal.
Zou het mogelijk zijn om deze kabel te gebruiken voor een onderverdeelkast en vanaf daar naar de laadpaal te gaan en ook naar een thuisbatterij op 3-fase?

De hoofdaansluiting is 3x25A, dus meer dan dat zal de combinatie nooit trekken. De beoogde omvormer zou 12kW zijn.

Mijn idee was dan ook om in de meterkast een 3P+N te hangen, en dan in de onderverdeler een hoofdschakelaar van 40A, met daarbij 2 groepen, 1x 3F B20 0,03A Alamat voor de laadpaal en 1x 3F B20 0,03A Alamat voor de thuisbatterij. De 5x6mm2 kabel is nog geen 10 meter die naar de garage loopt.

Is dit een idee? Heb het topic doorgelezen en zie dat steeds meer mensen het zo doen, echter was op de eerste pagina's dit niet aangeraden. Maar ik ben dus benieuwd wat de meningen hierover zijn.

[onetime]

@reputatio Met 1 kabel zit het moeilijk met automatische backup-power.
Verder kan het wel. Met goed opletten op de details.

[Sine]

Juerd schreef op dinsdag 21 juli 2026 @ 15:34:
Het scheelt t.o.v. ABB zonder busboard eigenlijk alleen een paar honderd euro in een kast met allemaal aardlekautomaten. Die elektronische spanningsafhankelijke aardlekautomaten van de B-merken zijn namelijk een stuk goedkoper dan de elektromechanische spanningsonafhankelijke aardeklautomaten van de A-merken, en je hebt er al snel een stuk of 10 of meer van.

Nu heb ik het geluk dat ik alleen als professioneel prutser nog wel eens een kastje hang, en dan enkel met degelijk materiaal. Anders begin ik er niet eens aan. (Lees: dan zoeken ze maar een andere gek )
Als je 1x zo'n emat/gacia hobbel-automaat hebt aangesloten weet je meteen ook waarom. En als je naar de prijzen van die dingen kijkt weet je meteen waarom iedere solar- en laadpaalbeunhaas die dingen gebruikt.
Een beetje groepenkast kun je makkelijk 30 jaar plezier van hebben, neem dan ook wat degelijks.

In geval van ABB inderdaad GEEN busboard (brrrrrr) en geen ABB kookgroep 'aan elkaar geplakte knutsel automaat'.
En zover ik weet mag je spanningsafhankelijke alamat's in een huisinstallatie uberhaupt niet toepassen.

[ Voor 9% gewijzigd door Sine op 21-07-2026 19:57 ]

[leonbong]

Kookplaat = Correct (obv deze foto)

Spanningsafhankelijk mag best, zeker de moderne die werken vanaf 50V oudere vaak vanaf 90/110V. Die laatste wil je niet.

Echter voor heel veel spanningsafhankelijke is het onduidelijk vanaf welke spanning ze werken, zeker bij de Chinese merken is dit mistig.
Bij spanningsonafhankelijke hoef je hierover niet na te denken, dus altijd goed.

[Lord Anubis]

reputatio schreef op dinsdag 21 juli 2026 @ 17:56:
6x5mm2

Bedoel 6x2,5mm2?

[Tanuki]

Lord Anubis schreef op dinsdag 21 juli 2026 @ 23:34:
[...]

Bedoel 6x2,5mm2?

Hij zal 5x6mm2 bedoelen.

[DoMoFo]

Sine schreef op dinsdag 21 juli 2026 @ 19:52:
[...]

En zover ik weet mag je spanningsafhankelijke alamat's in een huisinstallatie uberhaupt niet toepassen.

Inderdaad! RTFSS (Read The Fine Spec Sheet ). Goed op de norm en 1tjes en 2tjes letten

Je moet deze gebruiken:

EN 61008-2-1                      Aardlekschakelaars die onafhankelijk werken van de netspanning
EN 61009-2-1                      Aardlekautomaten die onafhankelijk werken van de netspanning

NIET deze:

IEC 61008-2-2                     Aardlekschakelaars die afhankelijk werken van de netspanning
IEC 61009-2-2                     Aardlekautomaten die afhankelijk werken van de netspanning

DavidZH schreef op maandag 20 juli 2026 @ 00:21:
[...]

Ik heb precies beschreven wat ik ga doen; de genoemde ABB schakelaar, 3-polig met 2 x een OTPL80FP vierde pool. Dat is een na-ijlende pool voor de nul.

Dat is precies de reden waarom ik reageerde en zei dat ik picky was .

DavidZH schreef op zaterdag 18 juli 2026 @ 11:28:
[...]

De omschakelaar wordt een ABB OT63F3 met extra na-ijlende contacten voor de nul.

Ik reageerde nl. op deze reactie, en een OT63F3 (zonder C) is een disconnect switch geen omschakelaar . Maar goed, jouw link naar OTPL80FP heeft voor mij het ABB catalogus doolhof opgelost. De OTxxF4C wordt geleverd als 4P met een "standaard" Nul. Je moet dus in de basis een 3 variant pakken: OTxxF3 of OTxxF3C (afhankelijk of je een disconnect of transfer switch wilt) en deze dan los combineren met de OTPLxxFP.

Hartelijk dank dus, hier zit ik al twee weken ABB catalogi voor door te spitten

[jacovn]

Annuk schreef op dinsdag 21 juli 2026 @ 14:45:
[...]


Klopt geheel wat je zegt, inkoop Emat of ABB voor vergelijkbare kast kan zeker flink verschil in zitten, en de meeste leken hebben zoiets van "het is CE gekeurd en toch goed?" Waarom dan meer uitgeven dan nodig..
En weten zij veel dat de kwaliteit te wensen overlaat, dan is de installateur wel al weer gevlogen en heeft z'n centen (met mogelijk hogere winstmarge) te pakken...

Helaas is dat ook bij mij gebeurd. Het ziet er leuk uit. Verhaal was goed. Maar geweldig is het allemaal niet.

nu maar alles vervangen en daarna rustiger slapen.

[ Voor 4% gewijzigd door jacovn op 22-07-2026 08:03 ]

[DavidZH]

DoMoFo schreef op woensdag 22 juli 2026 @ 06:18:
[...]

Hartelijk dank dus, hier zit ik al twee weken ABB catalogi voor door te spitten

Mag ik je (en de rest van de lieden hier) dan verwijzen naar eConfigure van ABB? Je moet wel de landspecifieke site gebruiken zoals inde link, omdat niet alle spullen overal te krijgen zijn (Hafonorm is voor de Benelux, daarbuiten niet te krijgen). Als je deze configurator vergelijk met de M22 configurator van Eaton (knoppen en signaalgevers e.d.) is dit een verademing. De zoekfunctie werkt ook redelijk goed op EAN, Product ID of typenummer.

Als je je benodigde device gevonden hebt, kan je via het tandwieltje rechts op de regel naar de "configure" pagina om alle passende accessoires te zien in de verschillende categorieën. Klikken op het artikelnummer brengt je naar de productpagina met technische gegevens en downloads. Prijzen zijn adviesprijzen, die kunnen vaak door de helft bij SV, Elektrobode of Eibabo.

[DoMoFo]

DavidZH schreef op woensdag 22 juli 2026 @ 14:02:
[...]

Mag ik je (en de rest van de lieden hier) dan verwijzen naar eConfigure van ABB?

Mag ik zeggen dat ik van je hou ?!?!

Gebruik de Hafonorm config regelmatig, maar op een of andere manier zit (al jaren) in mijn hoofd dat eConfigure niet toegankelijk was zonder (reseller) account, wederom dank!

[jeronimo]

Sine schreef op dinsdag 21 juli 2026 @ 19:52:
[...]


Nu heb ik het geluk dat ik alleen als professioneel prutser nog wel eens een kastje hang, en dan enkel met degelijk materiaal. Anders begin ik er niet eens aan. (Lees: dan zoeken ze maar een andere gek )
Als je 1x zo'n emat/gacia hobbel-automaat hebt aangesloten weet je meteen ook waarom. En als je naar de prijzen van die dingen kijkt weet je meteen waarom iedere solar- en laadpaalbeunhaas die dingen gebruikt.
Een beetje groepenkast kun je makkelijk 30 jaar plezier van hebben, neem dan ook wat degelijks.

In geval van ABB inderdaad GEEN busboard (brrrrrr) en geen ABB kookgroep 'aan elkaar geplakte knutsel automaat'.
En zover ik weet mag je spanningsafhankelijke alamat's in een huisinstallatie uberhaupt niet toepassen.

De hele wijk waar ik woon heeft een ABB kast(je) met busboard, maar ik hoor zelden klachten, laat staan brandjes. Hoe erg is het nu echt?

[DoMoFo]

jeronimo schreef op woensdag 22 juli 2026 @ 14:44:
[...]

De hele wijk waar ik woon heeft een ABB kast(je) met busboard, maar ik hoor zelden klachten, laat staan brandjes. Hoe erg is het nu echt?

Niet. In principe is een busboard een verticaal geplaatst kammetje met een beetje flexibiliteit: je kunt er een normale automaat tussendoor zetten / laten verspringen zonder de kam te "verbreken".

Moet je een busboard kiezen voor een nieuwe installatie ? Mijn inziens niet, gewone kammetjes bieden genoeg flexibiliteit, alleen in afwijkende configs met bijvoorbeeld kWh meters moet je soms extra bedraden.

Ik gebruik in mijn kast zowel 1-fase als 3-fase busboard inclusief losse automaten/alamats met veel plezier.

[Annuk]

DoMoFo schreef op woensdag 22 juli 2026 @ 14:52:
[...]

Niet. In principe is een busboard een verticaal geplaatst kammetje met een beetje flexibiliteit: je kunt er een normale automaat tussendoor zetten / laten verspringen zonder de kam te "verbreken".

Moet je een busboard kiezen voor een nieuwe installatie ? Mijn inziens niet, gewone kammetjes bieden genoeg flexibiliteit, alleen in afwijkende configs met bijvoorbeeld kWh meters moet je soms extra bedraden.

Ik gebruik in mijn kast zowel 1-fase als 3-fase busboard inclusief losse automaten/alamats met veel plezier.

De oude stonden garant voor kortsluiting/smeulen/brand, de huidige versie is beter.
Maar ben persoonlijk meer fan van klassiek met kamrail, is ook beter zichtbaar wat betreft problemen t.o.v. busboard, en ook makkelijker/beter schaalbaar voor hogere stromen.

[DoMoFo]

Annuk schreef op woensdag 22 juli 2026 @ 14:58:
[...]


De oude stonden garant voor kortsluiting/smeulen/brand, de huidige versie is beter.

Grove schatting ?!?! Vanaf wanneer is de "huidige" versie er ? 5 jaar, 10 jaar ?

Maar ben persoonlijk meer fan van klassiek met kamrail, is ook beter zichtbaar wat betreft problemen t.o.v. busboard, en ook makkelijker/beter schaalbaar voor hogere stromen.

Helemaal mee eens, zeker in het huidige batterij tijdperk waar 40A al snel 63A _moet_ worden.

[_AcS_]

Mijn meterkast is van de bovenverdieping naar beneden geplaatst.

Nu wil ik de oude kabel gebruiken voor de elektra boven. Hoe kan ik het beste een 2,5mm2 draad aansluiten op de bestaande 10mm2 draad in een verdeeldoos/lasdoos?

Ik had al gekeken bij wago, maar deze zijn er maar in 2,5mm2 tot 6mm2.

[elsinga]

Er bestaat een Wago DOORVOERKLEM 4P 16MM (Wago 828-334). Die gaat tot 16mm2. Wellicht is dat geschikt in jouw situatie.

[_AcS_]

elsinga schreef op woensdag 22 juli 2026 @ 16:51:
Er bestaat een Wago DOORVOERKLEM 4P 16MM (Wago 828-334). Die gaat tot 16mm2. Wellicht is dat geschikt in jouw situatie.

Ahh, super dankjewel.

[sender]

Mscroos schreef op woensdag 22 juli 2026 @ 16:43:
[...]

Met de verklaring is vrijschakelen geen probleem. Het gaat Zendure meer om de aansprakelijkheid. Als alles correct is aangesloten dan kan er geen overspanning binnen een groep zijn. Ik heb drie aparte groepen op 3 fases voor m'n AC2400+ setjes. (links boven op de foto). De units zelf zijn ook aangesloten via stopcontact. Heb deze gekocht op het feit dat die maximaal 16A mogen hebben. De units halen ~10A max dus daar zit prima marge in. Wellicht dat ik later nog eens de stekken eraf knip en ze via en Wago aansluit maar voor nu is het OK.

Powerhub heeft alleen toegevoegde waarde voor noodstroom denk ik. Ik regel al het andere via home assistant. Ook mijn laadpaal bijvoorbeeld. Ik zie nog niet de noodzaak om nog eens 700 euro te investeren. maar misschien ga ik dit later wel nog doen.

[Afbeelding]

Sjezus! Ik ga binnenkort van 2x12din naar 2x2x12din en ik dacht dat dat al veel was!?

[Mscroos]

sender schreef op woensdag 22 juli 2026 @ 18:22:
[...]

Sjezus! Ik ga binnenkort van 2x12din naar 2x2x12din en ik dacht dat dat al veel was!?

🤪 Dan zit het ook echt nog wel redelijk vol ook. Heb dan ook wel veel techniek: laadpaal, zonnepanelen, aparte groepen voor accu’s op drie fasen, kook elektrisch en alle servers op aparte aardlek om uitval te voorkomen.

Links nog wat ruimte over voor de warmtepomp en verder kan ik niet heel veel verzinnen. Heb me niet laten limiteren door ruimte gebrek, zo duur zijn die kasten niet.

[MikeyMan]

sender schreef op woensdag 22 juli 2026 @ 18:22:
[...]

Sjezus! Ik ga binnenkort van 2x12din naar 2x2x12din en ik dacht dat dat al veel was!?

Ik zit met 2x2x12 nu helemaal 100% vol. Werd er door een electricien op gewezen dat dat niet helemaal de bedoeling was. Dus daar moet ook nog maar een kast naast.

[jacovn]

Vraag: ik wil zonne panelen uitbreiden en die met micros aansluiten. Dat worden Hoymiles HMS-2000-4T micro omvormers.

Het worden er 3 en dat is te veel voor een 1 fase aansluiting. Zeg 1500 watt max en dat maal 3.

Dus ik wil met een 5x2.5mm2 kabel naar buiten toe (buisje naar dak wat er al ligt) en kan ik dan een kleine kast buiten maken met 3x 10A zekering automaat die op een 3 fase aardlek automaat in de meterkast aangesloten wordt ?

Wat voor zekering automaat moet ik dan in de meterkast plaatsen ?

[Septillion]

@jacovn Ga ik even uit dat je dus werkelijk 3-fase hebt en dat alleen het buisje er al ligt maar er nu niets doorheen loopt. Dan gewoon 3P+N alamat in de meterkast, 5 aders naar het dak, en daar in een losdoos splitsen naar 3 losse aansluitingen. Geen automaten ofzo nodig buiten.

[Juerd]

jeronimo schreef op woensdag 22 juli 2026 @ 14:44:
[...]

De hele wijk waar ik woon heeft een ABB kast(je) met busboard, maar ik hoor zelden klachten, laat staan brandjes. Hoe erg is het nu echt?

Niet alleen jouw wijk, maar behoorlijk wat wijken. Busboards zijn duur, maar op projectbasis is tijd nog duurder.

DoMoFo schreef op woensdag 22 juli 2026 @ 15:08:
Grove schatting ?!?! Vanaf wanneer is de "huidige" versie er ? 5 jaar, 10 jaar ?

Er was ooit een oude versie, dat waren grijze busboards. Zelf heb ik de grijze nog nooit in 't echt gezien, en ik weet niet precies waarom ze een nieuwe (witte) versie hebben gemaakt (2009, dus alweer >15 jaar geleden). Het witte busboard is in elk geval van polycarbonaat (kan hoge temperaturen aan, is van zichzelf brandvertragend) en de draden zijn van 'n soort dat 105 °C mag worden, wat weer een stuk hoger is dan 90 °C die de meeste groepenkast-bedrading mag hebben. Daarom is het ook niet raar dat ze een rating hebben van 63 A ondanks de 6 mm².

[ Voor 11% gewijzigd door Juerd op 22-07-2026 21:50 ]

[jacovn]

Ja ik heb een 3x25A aansluiting.

Het worden panelen op noord/west, 4x428 wattpeak op 1 omzetter. Wellicht komt er maar max 1000-1200 (x3) uit, dus dan kan het ook nog op 1 fase. Maar omdat het op 10 graden elevatie ligt is het bij hoog staande zon wellicht meer.

Fase verdeling is wel beter op 3 fase dan 1 fase. Loopt al scheef met andere enphase 1 fase systeem.

de vraag kwam omdat het in mijn tuinhuis wel zo zit met een 1 fase systeem. Daar zit zwembad op, en het enphase zonnepanelen systeem. Dat heeft 10A zekeringen in een kast. Kon daar geen dikker kabel krijgen zonder alles open te graven in de tuin.

[Rimco]

DoMoFo schreef op woensdag 22 juli 2026 @ 06:18:
[...]

Ik reageerde nl. op deze reactie, en een OT63F3 (zonder C) is een disconnect switch geen omschakelaar . Maar goed, jouw link naar OTPL80FP heeft voor mij het ABB catalogus doolhof opgelost. De OTxxF4C wordt geleverd als 4P met een "standaard" Nul. Je moet dus in de basis een 3 variant pakken: OTxxF3 of OTxxF3C (afhankelijk of je een disconnect of transfer switch wilt) en deze dan los combineren met de OTPLxxFP.

Hartelijk dank dus, hier zit ik al twee weken ABB catalogi voor door te spitten

Ik kan nog nergens expliciet vinden dan de OTPL80FP past op een OTxxF3C. De datasheet heeft het enkel over de OTxxF3. Ik heb zelf de OT63F4C en ik snap wel dat het er nogal vergelijkbaar uitziet, maar past het ook echt?

Als iemand het daadwerkelijk in elkaar heeft geklust hoor ik het graag (al denk ik dat ik uiteindelijk prima kan leven met de variant die ik nu heb). Ik claim nog altijd dat 99% van de groepenkasten ook gewoon een 4P hoofdschakelaar hebben, ook zonder een mooie na-ijlende nul

[DoMoFo]

Rimco schreef op woensdag 22 juli 2026 @ 23:03:
[...]

Ik kan nog nergens expliciet vinden dan de OTPL80FP past op een OTxxF3C. De datasheet heeft het enkel over de OTxxF3. Ik heb zelf de OT63F4C en ik snap wel dat het er nogal vergelijkbaar uitziet, maar past het ook echt?

We gaan een beetje offtopic voor "huisinstallaties", wellicht tijd voor een apart omschakelaar draadje .

Maar de OTxxF4C is in principe een "af-fabriek" in elkaar gekluste dubbele OTxxF3 met een frontje die deze schakelaars combineert en een extra "normale" nul. Dit zou dus prima te retro-fitten moeten zijn, maar je kunt 'm zelf dus ook van scratch zo bouwen:

2x OTxxF3 + 1x OWC6Dxx en dan 2x de OTPLxxFP om die "mooie" nul te krijgen.

Ik ben er nog niet uit of ik mijn F4C nog ga ombouwen of het gewoon maar zo laat, omschakelen doe ik sowieso spanningsloos, t'is meer mijn geestelijke afwijking die het graag wil...

[DoMoFo]

Juerd schreef op woensdag 22 juli 2026 @ 21:46:
[...]

Er was ooit een oude versie, dat waren grijze busboards.

Duidelijk, tnx! Ben zelf al wel grijs maar ken alleen de witte busboards, dus dat moet dan goed zitten.

[jeronimo]

Ik zal vanavond even kijken, zit er een grijze in dan worden het nieuwe automaten met kamrails.

[Pakhaas]

Liander komt hier 12 augustus de aansluiting verzwaren van 1x35a naar 3x25a. Er moet een nieuwe energiemeter in. Wij hebben nu een meter die elke seconde uitleest. Doen de nieuwe meters dat allemaal ook, of moet ik hier nog specifiek rekening mee houden?

[Devke]

Pakhaas schreef op donderdag 23 juli 2026 @ 09:07:
Liander komt hier 12 augustus de aansluiting verzwaren van 1x35a naar 3x25a. Er moet een nieuwe energiemeter in. Wij hebben nu een meter die elke seconde uitleest. Doen de nieuwe meters dat allemaal ook, of moet ik hier nog specifiek rekening mee houden?

Je mag het denk ik wel verwachten, al is een belletje makkelijk. Aangeven dat je thuisbatterijen hebt en die iedere sec info nodig hebben. Heb ik met omzetting naar 3x25A ook even gedaan en is goed gekomen.
