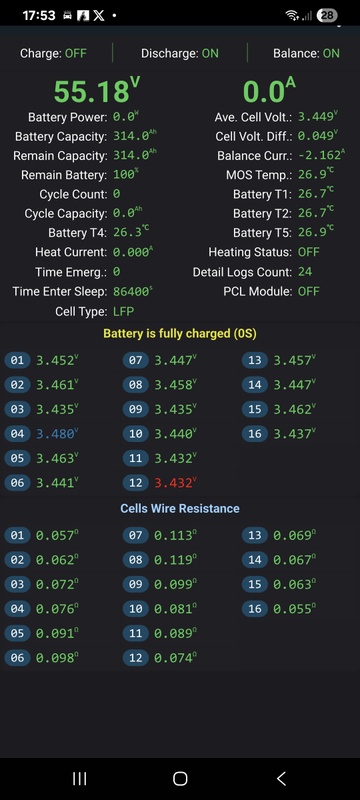

Mijn gevoel zegt dat deze accu nog niet vol zit. Alleen stopt de JK-BMS met laden.
Kan iemand mij uitleg geven?
:strip_exif()/f/image/iGqLtGCGpEql5E8Nxco3wyiC.jpg?f=fotoalbum_large)
Kan iemand mij uitleg geven?
:no_upscale():strip_icc():strip_exif()/f/image/iGqLtGCGpEql5E8Nxco3wyiC.jpg?f=user_large)
:strip_icc():strip_exif()/u/320168/crop650816243d03b_cropped.jpg?f=community)
/u/32487/apple.png?f=community)
Ik heb inmiddels de 500A smartshunt in een power-in gebouwd.
:no_upscale():strip_icc():strip_exif()/f/image/jAfOwToPljH9eqQjOCo6EJce.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/C2xBTOp2alXg13hqKgptSunX.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/KtWfhpJvi9ukK4DXU9hwUd5s.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/sTZAaSvfs2fQJ26sYgOi1Z4X.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/b1nECLmDbDGrCgVM7ZIrHfGC.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/lqSlk56ZGwgWzJjsWKBYlsd5.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/6NjaXtRR0keZZnC482EUTkkb.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/wSgHloUEMSgXfaTNwJkgkAx9.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/m6YEmmnNCwiiFEgapPhPWDde.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/6945qvMtlbJabVLi9DpKp9pL.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/KSWQYYdojx3xORaBNLyMNoal.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/xcU0hR73CF5hwlp96qWYbi47.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/CX2vmJjO7mu89yoGpbsS0EOl.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/fOUNsRIjwyuoykWvPJZNdcum.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/dzrVxy0PyyrQjgQfp0J1EcFo.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/RVe3j7IaaHrVQT6mWNC2nEgm.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/vFGGdL5vKi5waFoADCXqdtp3.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/0TTfrUt3UhH5ijFxFAPW0pEe.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/9j11GTKvRNKiJQiJXMM1cMAz.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/7ycaf7s4PqvPNJJ2bkjXMLaX.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/QKrbqfOsPnqHOE0sJsHsAXG3.jpg?f=user_large) |
Enjoy :-)
Het klusje was makkelijk te doen. De smartshunt zit met 21Nm vast op de busbar. Zie dat ik een foto van de achterkant mis, zoek ik morgen nog even. Daar zit in ieder geval een gat gedreveld waar ik de sleutel op de messingbout kan zetten. Gat is na torque weer afgeplakt met 3M isolatietape. Uiteraard voor torquen met alcohol schoongemaakt. Het lijkt super solide zo.
- (+)Afgaande op ervaringen op internet is deze SmartShunt een way beter device dan de Lynx Shunt
- (+)Goedkoper dan Lynx Shunt
- (+)2 extra ingangen beschikbaar gehouden tov Lynx Shunt
- (-)Geen voeding voor distributor
- (-)Meer ruimte kwijt aan busbarlengte dan met LynxShunt
En overigens is alle kritiek welkom.
Edit: de achterkant:
De op de eerste foto nog ruwe rand is nadien gladgeschuurd met een schuurtonnetje op de dremel, en na torque dus voorzien van isolatie en 3M isolatietape
:no_upscale():strip_icc():strip_exif()/f/image/O3XsigOguslNYDn4eoGBv4jM.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/mTsF4eo1mkiwO1UoyICiCCWf.jpg?f=user_large) |
[ Voor 10% gewijzigd door Japie.G op 11-08-2025 07:50 ]
Renault Scenic E-Tech EV - PV-Output
:strip_icc():strip_exif()/u/82897/crop63f36c8bdd065_cropped.jpg?f=community)
All electric! 8500Wp / Vaillant l/w 7kW / 2x Daikin l/l 2.5kW / Atlantic 200l / Nexus 20kWh / Victron 32kWh
Ik ben bang van niet
Een lynx bms is echt gewoon voor Victron batterijen. Voor de mooie had je een lynx shunt kunnen kiezen. Voor functionaliteit had je een smart shunt moeten hebben.
Tibber, Gasloos sinds 2017, Nibe F1155, 12.4kWp 30° O/W + 4.4kWp 0°, 3x Victron MP2-5000 + 60 kWh
:strip_icc():strip_exif()/u/823483/crop583d46e78169a_cropped.jpeg?f=community)
/u/1176/crop635f8931b2b68_cropped.png?f=community)
:strip_exif()/u/72870/crop5db2a0081b965.gif?f=community)
Hoi allemaal,
Ik heb een vraag over wanneer wel en niet een aardlekautomaat/schakelaar gebruikt moet worden bij een Multiplus en de Multi RS. Ik heb dit forum al doorgenomen maar er kwam niet een eenduidig antwoord uit. Ook uit documentatie van Victron krijg ik dit niet duidelijk.
Dus concreet; waar moet er een aardlekbeveiliging gebruikt worden bij een Multiplus en Multi RS. Op de AC-in, AC-out of beide? Wat ik kon vinden over de Multiplus op de AC-in dat een aardlek niet nodig is. Bij de Multi RS, omdat het een PV-omvormer is, is een aardlek 300mA nodig, maar geldt dit voor zowel op de AC-in als AC-uit?
Ik hoor het graag, bedankt
Ik heb een vraag over wanneer wel en niet een aardlekautomaat/schakelaar gebruikt moet worden bij een Multiplus en de Multi RS. Ik heb dit forum al doorgenomen maar er kwam niet een eenduidig antwoord uit. Ook uit documentatie van Victron krijg ik dit niet duidelijk.
Dus concreet; waar moet er een aardlekbeveiliging gebruikt worden bij een Multiplus en Multi RS. Op de AC-in, AC-out of beide? Wat ik kon vinden over de Multiplus op de AC-in dat een aardlek niet nodig is. Bij de Multi RS, omdat het een PV-omvormer is, is een aardlek 300mA nodig, maar geldt dit voor zowel op de AC-in als AC-uit?
Ik hoor het graag, bedankt
Ik heb hier een aardlekautomaat C25 300mA tussen de hoofdschakelaar van de netbeheerder en de AC in van de Multi RS zitten, deze is om de kabel te beschermen, er zitten geen andere componenten op deze verbinding.:
Hoi allemaal,
Ik heb een vraag over wanneer wel en niet een aardlekautomaat/schakelaar gebruikt moet worden bij een Multiplus en de Multi RS. Ik heb dit forum al doorgenomen maar er kwam niet een eenduidig antwoord uit. Ook uit documentatie van Victron krijg ik dit niet duidelijk.
Dus concreet; waar moet er een aardlekbeveiliging gebruikt worden bij een Multiplus en Multi RS. Op de AC-in, AC-out of beide? Wat ik kon vinden over de Multiplus op de AC-in dat een aardlek niet nodig is. Bij de Multi RS, omdat het een PV-omvormer is, is een aardlek 300mA nodig, maar geldt dit voor zowel op de AC-in als AC-uit?
Ik hoor het graag, bedankt
Op de AC out van de multi RS heb ik een C32 installatieautomaat zitten (als remautomaat), daar achter zit mijn ‘normale’ groepenkast met de 30mA aardlekschakelaars en de B16 installatieautomaten.
Accu: 3 x Victron Multi RS Solar, 8 x Pylontech US5000-1C (38,4 kWh), PV: 7,7kWp 3 fase Solaredge SE7K
ik heb toevallig recent kortsluiting gemaakt op een huisgroep met een slechte/oude verdeeldoos. De 300mA 25A aardlekautomaat voor de AC-in sprong er eerder uit dan de (15+ jaar oude) 30mA 16A aardlekautomaat op de desbetreffende groep (op AC-out). Let wel, het ging om kortsluiting en niet aardlek.
Nu twijfel ik om een selectieve 3 fase aardlekautomaat op de AC-in te zetten, en in ieder geval de risico groepen in het huis op een aardlek automaat met A-characteristiek te zetten.
Er zit nogal wat historie in de electra van dit huis, van ruim voor mijn tijd (en mogelijk ook van voor mijn geboorte, of misschien ook de laatste wereldoorlog...).
Als iemand betere ideeën heeft sta ik er zeker voor open.
De aanpak om alle 16x1-fase aardlek automaten en 4x3-fase aardlek automaten te vervangen heb ik ook overwogen, maar dan koop ik liever nog 16kwh accu erbij en een robot arm om de AC-in aardlek weer omhoog te duwen
De behuizing voor het ESS is vrijwel klaar en maandag komen de Victron spullen (3 * Multiplus 5000, Cerbo, energiemeter en tweemaal Lynx Power-in plus de DC kabels. Dus volgende week ga ik het systeem opbouwen en aansluiten, maar wanneer de twee accubakken komen is een groot Chinees raadsel. Besteld bij Yixiang en intussen een kleine twee maanden onderweg.
Vraag: ik zou mezelf graag al wat vertrouwd maken met de Victon software omgeving, maar vraag me af of dat kan zonder dat de accus er aanhangen. In ieder geval moet ik de Cerbo dan voeden, maar daar is nog wel een voedinkje voor te vinden. Alle You-Tube videos en alle handleidingen gaan altijd uit van een compleet systeem dus daar heb ik niet gevonden wat ik kan doen zonder DC deel.
Ik neem aan dat ik het AC deel gewoon aan kan sluiten en dan met de MK3 interface de fasen toekennen aan de multiplussen.
Als stap 2 wil ik dan de Cerbo aansluiten en kijken of alle communicatie loopt.
Zou ik dan met VRM bij het systeem kunnen komen?
Nog een vraagje: als straks de accus komen, zijn die dan in principe nog (enigzins) geladen en kan ik ze direct aansluiten en actief maken (na het instellen van het BMS en het koppelen van BMS aan Victron) of moet ik eerst de accu's laden? Want dan moet ik op zoek naar een labvoeding van 60V.:strip_exif()/f/image/QlmuRYWwKa8s3BRCz3YW6Itr.jpg?f=fotoalbum_large)
Vraag: ik zou mezelf graag al wat vertrouwd maken met de Victon software omgeving, maar vraag me af of dat kan zonder dat de accus er aanhangen. In ieder geval moet ik de Cerbo dan voeden, maar daar is nog wel een voedinkje voor te vinden. Alle You-Tube videos en alle handleidingen gaan altijd uit van een compleet systeem dus daar heb ik niet gevonden wat ik kan doen zonder DC deel.
Ik neem aan dat ik het AC deel gewoon aan kan sluiten en dan met de MK3 interface de fasen toekennen aan de multiplussen.
Als stap 2 wil ik dan de Cerbo aansluiten en kijken of alle communicatie loopt.
Zou ik dan met VRM bij het systeem kunnen komen?
Nog een vraagje: als straks de accus komen, zijn die dan in principe nog (enigzins) geladen en kan ik ze direct aansluiten en actief maken (na het instellen van het BMS en het koppelen van BMS aan Victron) of moet ik eerst de accu's laden? Want dan moet ik op zoek naar een labvoeding van 60V.
:no_upscale():strip_icc():strip_exif()/f/image/QlmuRYWwKa8s3BRCz3YW6Itr.jpg?f=user_large)
Bij mij zat er in alle accus 3,27V per cel. Meer dan genoeg om mee te kunnen starten
Verder staat in alle handleidingen die ik ken dat je moet beginnen op de accu, en AC-in pas inschakelen na configureren.
30x SF175 NW - STP6000 Live PVoutput Nibe F2120-16 warmtepomp
Ander type aardlek gaat je niet helpen als ie er uitging op een sluiting. Dan moet je de automaat karakteristiek aanpassen (bijv C25A en B16A) en/of de nominale stromen verder uit elkaar leggen (bijv 25A en 10A).:
[...]
ik heb toevallig recent kortsluiting gemaakt op een huisgroep met een slechte/oude verdeeldoos. De 300mA 25A aardlekautomaat voor de AC-in sprong er eerder uit dan de (15+ jaar oude) 30mA 16A aardlekautomaat op de desbetreffende groep (op AC-out). Let wel, het ging om kortsluiting en niet aardlek.
Nu twijfel ik om een selectieve 3 fase aardlekautomaat op de AC-in te zetten, en in ieder geval de risico groepen in het huis op een aardlek automaat met A-characteristiek te zetten.
Er zit nogal wat historie in de electra van dit huis, van ruim voor mijn tijd (en mogelijk ook van voor mijn geboorte, of misschien ook de laatste wereldoorlog...).
Als iemand betere ideeën heeft sta ik er zeker voor open.
De aanpak om alle 16x1-fase aardlek automaten en 4x3-fase aardlek automaten te vervangen heb ik ook overwogen, maar dan koop ik liever nog 16kwh accu erbij en een robot arm om de AC-in aardlek weer omhoog te duwen
Accu: 3 x Victron Multi RS Solar, 8 x Pylontech US5000-1C (38,4 kWh), PV: 7,7kWp 3 fase Solaredge SE7K
/u/1521034/crop6161b4ded22f7_cropped.png?f=community)
@ger356
Als de Multiplussen voor 3 fase zijn geconfigureerd en je zet ze aan zonder accu’s, dan vliegt de automaat van de AC IN eruit. En als je pech hebt ook je hoofdzekering (eigen ervaring
). Dat komt omdat de Multiplus de DC condensatoren gaat opladen en die vormen een kortsluiting als ze nog leeg zijn.
De Cerbo kun je van voeding voorzien en helemaal configureren met bv. je energie- en Solar meters. Ook kun je dan VRM instellen en uitproberen.
Als de Multiplussen voor 3 fase zijn geconfigureerd en je zet ze aan zonder accu’s, dan vliegt de automaat van de AC IN eruit. En als je pech hebt ook je hoofdzekering (eigen ervaring
). Dat komt omdat de Multiplus de DC condensatoren gaat opladen en die vormen een kortsluiting als ze nog leeg zijn.De Cerbo kun je van voeding voorzien en helemaal configureren met bv. je energie- en Solar meters. Ook kun je dan VRM instellen en uitproberen.
Kia e-niro, smartEVSE, SolarEdge O/W 3/4 kW, Ferroli wpb 90 lt., Daikin 4kW monoblock, Victron MP2-5000 + 15 kWh, gasloos 2023
Die ervaring deel ik, waarbij gelukkig alleen de zekering op een groep er telkens uit sloeg als ik de MP zonder accu probeerde in te schakelen:
@ger356
Als de Multiplussen voor 3 fase zijn geconfigureerd en je zet ze aan zonder accu’s, dan vliegt de automaat van de AC IN eruit. En als je pech hebt ook je hoofdzekering (eigen ervaring
De Cerbo kun je van voeding voorzien en helemaal configureren met bv. je energie- en Solar meters. Ook kun je dan VRM instellen en uitproberen.
Tja, waar komt dat idee vandaan? Het ontwerp ontstaat bij mij meestal tijdens de bouw, maar dit keer heb ik wel een grof ontwerp gemaakt om de spullen te kunnen bestellen.
Vrouwlief wilde de accu's niet in huis en ik wilde hem niet in de garage, want dan moet ik eerst opruimen en dat stel ik al een paar jaar uit. (Grapje, maar daar staat mijn MG-tje en al mijn gereedschap).
Gelukkig hebben we ruimte buiten en dus gekozen voor een plek naast de voordeur (die we nooit gebruiken) tussen twee leilinden. Binnen naast de voordeur zit de meterkast, dus weinig kabel nodig (alhoewel dat altijd weer tegenvalt). Door die bomen was de breedte bepaald (1 mtr 40) en de diepte was beperkt omdat je anders vanuit de voordeur tegen dat hok aanloopt (90 cm).
Volgende keuze wederom door vrouwlief bepaald, geen plat dak, maar pannen net als op het huis. Kwam mooi uit want die lagen er nog van een eerdere aanleg van een dakkapel.
Vloertje storten met een wapeningsnetje, Ongelooflijk hoeveel zakken beton in zo'n klein vloertje gaan.
Dan een hardhouten raam (4,5 * 6 balkjes) op de vloer vastzetten, zodat de wanden vrij komen te hangen. (Dat geleerd van een pre-fab schuurtje dat ik een paar jaar geleden heb neergezet.)
Dan met 4,5 * 6 Douglas balken per wand een frame gemaakt en die frames aan elkaar gezet op het hardhouten raam. Folie aan de buitenkant en de wanden bekleden met 28 mm dikke Douglas blokhutplanken. Glaswol in de wanden en twee binnenwanden bedekt met 18 mm underlayment platen als achterhout. Vervolgens Fermacell platen voor de brandwerendheid en dakplaat aangebracht. Dat is een nadeel van dakpannen: die zijn rechthoekig en samen vormen ze ook een rechthoek dus je kunt niet smokkelen. Bij mij was de bovenkant toch een beetje een ruit geworden en ik had het dakbeschot gelijk gehouden aan een zijkant, maar daardoor zat er 15 mm verloop aan de voorkant en dat zie je echt. Dus weer losgehaald en het verloop verdeeld op de zijkanten. Dat was eigenlijk het enige dat niet in 1 keer goed zat. Toen het kant en klare deurkozijn ingekort en idem met de deur. Die bestaat uit planken die op een raamwerk zijn geniet. Nietjes op de bovenregel losgehaald en een stuk uit de staanders van het raamwerk gehaald en de planken ingekort en vastgeschroefd op het raamwerk.
Beton en wapeningsnet bij de plaatselijke Hornbach
Hout, incl het kant en klare deurstel bij Van Gelder hout. https://www.houthandelvangelder.nl
Totale kosten aan materiaal € 1.500,--
Nog een raad doe dit niet als je nog werkt en/of kinderen in huis hebt want het is veel werk. Ik ben er vier weken vrijwel elke dag mee bezig geweest. Maar ik ben natuurlijk geen timmerman en doe alles op mijn gemakkie. Bovendien als pensionado heeft een werkdag meestal maar vier uur.
Voor ventilatie plaats ik een eenvoudige 120 mm badkamerventilator die in 1 minuut de hele inhoud van het hok afzuigt. Moet nog even nadenken hoe ik dat aan ga sturen. Ik heb toch maar verwarmingsmatjes voor de accu's besteld en zal wel zien of die ooit aangaan.
:no_upscale():strip_icc():strip_exif()/f/image/w9pbF0IwY14VJt9q1cj0giFo.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/KqsSQwUU9u28uAPU5j5W28YN.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/UuPmX3nfH8JAF8OeLk8kWtz2.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/DNNfQOusa18axgGYDRTWcoWv.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/ET9K3KJ9rn9XsGroDpVOa6cn.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/zXJZn04yfdwEVjLmc0f4oBYR.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/9hWC3glkXuLoGloC6Lo1Mibx.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/4AP7JErPEDIV9kQDy0GSII8A.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/7yGUIP4ojoi51B1A93owHgYB.jpg?f=user_large)
Gaaf hoor. Ik zou willen dat ik ook zoiets kon maken. Maar tegen de tijd dat ik aan het dak toe ben is de vloer dan alweer compleet verzakt bij ons in het veen....:
[...]
Tja, waar komt dat idee vandaan? Het ontwerp ontstaat bij mij meestal tijdens de bouw, maar dit keer heb ik wel een grof ontwerp gemaakt om de spullen te kunnen bestellen.
Vrouwlief wilde de accu's niet in huis en ik wilde hem niet in de garage, want dan moet ik eerst opruimen en dat stel ik al een paar jaar uit. (Grapje, maar daar staat mijn MG-tje en al mijn gereedschap).
Gelukkig hebben we ruimte buiten en dus gekozen voor een plek naast de voordeur (die we nooit gebruiken) tussen twee leilinden. Binnen naast de voordeur zit de meterkast, dus weinig kabel nodig (alhoewel dat altijd weer tegenvalt). Door die bomen was de breedte bepaald (1 mtr 40) en de diepte was beperkt omdat je anders vanuit de voordeur tegen dat hok aanloopt (90 cm).
Volgende keuze wederom door vrouwlief bepaald, geen plat dak, maar pannen net als op het huis. Kwam mooi uit want die lagen er nog van een eerdere aanleg van een dakkapel.
Vloertje storten met een wapeningsnetje, Ongelooflijk hoeveel zakken beton in zo'n klein vloertje gaan.
Dan een hardhouten raam (4,5 * 6 balkjes) op de vloer vastzetten, zodat de wanden vrij komen te hangen. (Dat geleerd van een pre-fab schuurtje dat ik een paar jaar geleden heb neergezet.)
Dan met 4,5 * 6 Douglas balken per wand een frame gemaakt en die frames aan elkaar gezet op het hardhouten raam. Folie aan de buitenkant en de wanden bekleden met 28 mm dikke Douglas blokhutplanken. Glaswol in de wanden en twee binnenwanden bedekt met 18 mm underlayment platen als achterhout. Vervolgens Fermacell platen voor de brandwerendheid en dakplaat aangebracht. Dat is een nadeel van dakpannen: die zijn rechthoekig en samen vormen ze ook een rechthoek dus je kunt niet smokkelen. Bij mij was de bovenkant toch een beetje een ruit geworden en ik had het dakbeschot gelijk gehouden aan een zijkant, maar daardoor zat er 15 mm verloop aan de voorkant en dat zie je echt. Dus weer losgehaald en het verloop verdeeld op de zijkanten. Dat was eigenlijk het enige dat niet in 1 keer goed zat. Toen het kant en klare deurkozijn ingekort en idem met de deur. Die bestaat uit planken die op een raamwerk zijn geniet. Nietjes op de bovenregel losgehaald en een stuk uit de staanders van het raamwerk gehaald en de planken ingekort en vastgeschroefd op het raamwerk.
Beton en wapeningsnet bij de plaatselijke Hornbach
Hout, incl het kant en klare deurstel bij Van Gelder hout. https://www.houthandelvangelder.nl
Totale kosten aan materiaal € 1.500,--
Nog een raad doe dit niet als je nog werkt en/of kinderen in huis hebt want het is veel werk. Ik ben er vier weken vrijwel elke dag mee bezig geweest. Maar ik ben natuurlijk geen timmerman en doe alles op mijn gemakkie. Bovendien als pensionado heeft een werkdag meestal maar vier uur.
Voor ventilatie plaats ik een eenvoudige 120 mm badkamerventilator die in 1 minuut de hele inhoud van het hok afzuigt. Moet nog even nadenken hoe ik dat aan ga sturen. Ik heb toch maar verwarmingsmatjes voor de accu's besteld en zal wel zien of die ooit aangaan.
Tibber, Gasloos sinds 2017, Nibe F1155, 12.4kWp 30° O/W + 4.4kWp 0°, 3x Victron MP2-5000 + 60 kWh
Hoi @Cranx , dezze vraag is al eerder voorbij gekomen en er is discussie over geweest. Mijn ervaring is dat bij meerdere systemen een aardlek (automaat of schakelaar) eruit klapt op de ACin als je het systeem inschakelt. Ik zeker de ACin dan ook alleen met een normale automaat zonder aardlek zoals dat ook in de Victron documentatie staat aangegeven in diverse tekeningen. De uitgang kun je met een alamat zekeren. Let op selectiviteit voor in- en uitgang, dan komt het goed.:
Hoi allemaal,
Ik heb een vraag over wanneer wel en niet een aardlekautomaat/schakelaar gebruikt moet worden bij een Multiplus en de Multi RS. Ik heb dit forum al doorgenomen maar er kwam niet een eenduidig antwoord uit. Ook uit documentatie van Victron krijg ik dit niet duidelijk.
Dus concreet; waar moet er een aardlekbeveiliging gebruikt worden bij een Multiplus en Multi RS. Op de AC-in, AC-out of beide? Wat ik kon vinden over de Multiplus op de AC-in dat een aardlek niet nodig is. Bij de Multi RS, omdat het een PV-omvormer is, is een aardlek 300mA nodig, maar geldt dit voor zowel op de AC-in als AC-uit?
Ik hoor het graag, bedankt
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
Mijn leverancier heeft me om die reden een lynx bms aangeraden, omdat zonder de lynx bms dezelfde condensatoren ook de zekeringen van je accu en omvormers kunnen laten klappen:
[...]
Die ervaring deel ik, waarbij gelukkig alleen de zekering op een groep er telkens uit sloeg als ik de MP zonder accu probeerde in te schakelen
/u/1741832/crop634ee3319d5fa.png?f=community)

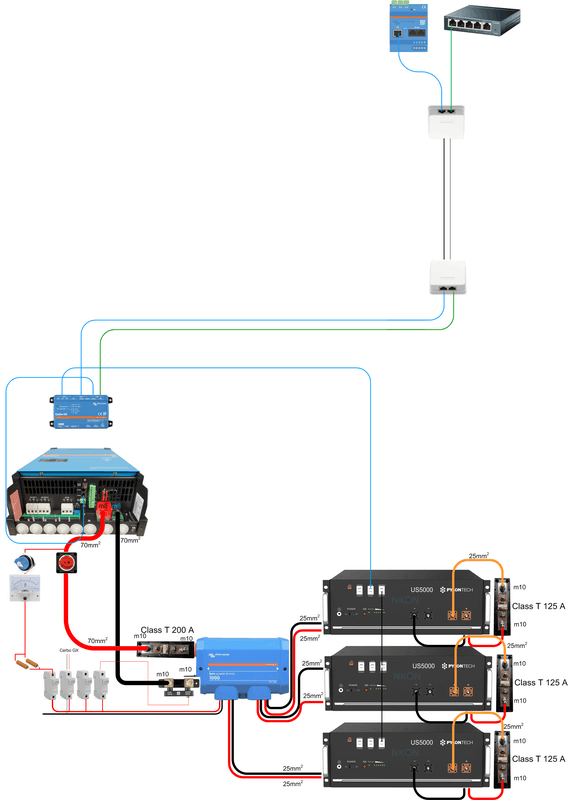

Ik ben me ook aan het voorbereiden voor een thuisaccu en ben van plan om het zo op te lossen:
:strip_exif()/f/image/O0Z2mJMlgo8gLvByvSZHJhfo.png?f=user_large)
Met de blauwe schakelaar kan ik de elco's van de Multiplus "opladen" mocht dit nodig zijn. Op de ampère meter kan ik dan zien of de oplading gereed is. Dan kan de hoofdschakelaar ingeschakelt worden en de blauwe schakelaar weer uit (knop kan dan in de stand "OUT", zodat deze uitgenomen kan worden.
[ Voor 15% gewijzigd door Jojan265 op 15-08-2025 13:19 ]
LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
Wat ik heb begrepen, moet je bij het opstarten van je MP2 of MRSS eerst de zekering tussen de busbar en de omvormer vervangen door een voorlaad-weerstand. Dus zekering er uit, weerstand er in.
Dan kun je de MP2 of MRRS opstarten, en de condensatoren via de weerstand laten opladen (dat duurt dan wat langer).
Hierna kan de voorraad weerstand los, en kan de zekering weer geplaatst worden.
Of…. Je bent lui
, en je koopt een Lynx BMS die deze stap automatisch voor je doet.Wat betreft het ontwerp, volgens mij kan je de VM375 direct op de lan-poort bij je hub aansluiten als je niet gebruik maakt van RS485/ve.bus, maar van modbusTCP. Dat scheelt een kabel.
Ik ben zelf niet bekend met de pylontech accu’s. Mijn keuze was om de laagste euro/kwh te vinden mits nog enigszins beheersbaar, en dat ging met een 16kwh DIY JK BMS. Inmiddels bij NKON 1799 euro (of 3399 euro voor 32kwh).
Ik zie geen ontwerp voor het aansluiten op grid. Dat is vaak nog wel een dingetje. AC-in, AC-Out, AC-Out2, 1 fase, 3 fase, Aardlekautomaat verplichting, etc. Hou heel goed rekening met warmte ontwikkeling. MP2 doet significant meer warmte dan MRSS @pvg houdt dit in zijn situatie strak in de gaten en heeft er met extra fans en airflow goed over nagedacht (vind ik).
[ Voor 12% gewijzigd door Beer070 op 15-08-2025 13:28 ]
Ik zit al een tijdje rond te kijken en eind dit jaar loopt mijn 5-jarige energiecontract af. Wat is er nou leuker dan weer wat te gaan knutselen in de meterkast en wat te gaan doen met opslag.
Wat denken jullie eigenlijk van die nieuwe EVE MB56 cellen icm de YIXIANG MB56 box? Puur op kosten misschien wat goedkoper omdat je snel klaar bent. Minder BMS'en, minder boutjes, minder bekabeling..noem maar op. Maar zouden er nog nadelen zitten aan zulke enorme cellen? Naast de onhandelbaarheid van een volle doos met 16 cellen.
Anders ga ik wat van die V2 boxen bestellen voor MB31 cellen.
Ik wil ze gaan knopen aan de Victron Multi RS'en.
Wat denken jullie eigenlijk van die nieuwe EVE MB56 cellen icm de YIXIANG MB56 box? Puur op kosten misschien wat goedkoper omdat je snel klaar bent. Minder BMS'en, minder boutjes, minder bekabeling..noem maar op. Maar zouden er nog nadelen zitten aan zulke enorme cellen? Naast de onhandelbaarheid van een volle doos met 16 cellen.
Anders ga ik wat van die V2 boxen bestellen voor MB31 cellen.
Ik wil ze gaan knopen aan de Victron Multi RS'en.
Y'24
Hier heb ik juist de weerstanden voor en de blauwe schakelaar. Eerst rode hoofdschakelaar uitlaten (zelfde als geen zekering plaatsen) en de blauwe schakelaar inschakelen. De Elco's gaan laden (stroom zichtbaar). Na x-tijd zal via een e-macht kromme de stroom afnemen en nul worden. Dan kan de rode hoofdschakelaar ingeschakeld worden en de blauwe schakelaar uit.:
[...]
Wat ik heb begrepen, moet je bij het opstarten van je MP2 of MRSS eerst de zekering tussen de busbar en de omvormer vervangen door een voorlaad-weerstand. Dus zekering er uit, weerstand er in.
Dan kun je de MP2 of MRRS opstarten, en de condensatoren via de weerstand laten opladen (dat duurt dan wat langer).
Hierna kan de voorraad weerstand los, en kan de zekering weer geplaatst worden.
Of…. Je bent lui
Ik wil graag via VE.Can communiceren vanwege de 100 ms Refresh rate.
De accu keuze ligt ook nog niet helemaal vast. Ik hou ook zeker de NKON accu's in de smiezen.
Dat staat in een andere tekening, maar vond ik hier nu (nog) niet relevant. Ik wou alleen mijn mogelijke oplossing voor het "laden" kenbaar maken.
LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
Ziet er uit als een leuke oplossing. Ze hebben voor 3399 bij NKON iets vergelijkbaars staan, waar ik naar zat te kijken, maar ik heb nog 10 maanden de tijd om een goeie deal te scoren. Overigens denk ik dat de NKON oplossing met MB31 cellen is… aan de ene kant heb ik een emotionele voorkeur voor individueel vervangbare componenten (dus liever MB31), aan de andere kant weet ik ook dat tegen de tijd dat je dit nodig hebt er toch weer nieuwer/groter/sneller/beter is waardoor je dan alles weer vervangt.:
Ik zit al een tijdje rond te kijken en eind dit jaar loopt mijn 5-jarige energiecontract af. Wat is er nou leuker dan weer wat te gaan knutselen in de meterkast en wat te gaan doen met opslag.
Wat denken jullie eigenlijk van die nieuwe EVE MB56 cellen icm de YIXIANG MB56 box? Puur op kosten misschien wat goedkoper omdat je snel klaar bent. Minder BMS'en, minder boutjes, minder bekabeling..noem maar op. Maar zouden er nog nadelen zitten aan zulke enorme cellen? Naast de onhandelbaarheid van een volle doos met 16 cellen.
Anders ga ik wat van die V2 boxen bestellen voor MB31 cellen.
Ik wil ze gaan knopen aan de Victron Multi RS'en.
Wat is de verwachte totale kosten met MB56 en 32kwh?
Ik had de blauwe schakelaar op mijn telefoon nog niet duidelijk gezien. Prima ontwerp wat mij betreft.
…
Ik heb de VM ook via ve.can aangesloten. Werkt prima idd.
…
Als je goeie deals voor accu’s ziet dan hou ik me aanbevolen. Ben begonnen met 16kwh, maar wil best richting 96kwh+ groeien als de deals goed zijn. Mijn 5jarig contract loopt in juli af
Je zou even op poster kunnen zoeken in dit topic want je vraag is al beantwoord.
Verder heeft oordelen zonder context niet zoveel toe te voegen in dit topic imho, wel een beetje eens met @V_ger dit keer
Dank voor de support.
Ik sta altijd open voor positieve feedback, en als ik het ‘verkeerde’ doe dan hoor ik het graag. Onderstaand mijn beredenering voor een toekomstige wens voor 100+kwh
Mijn onderbouwing voor het willen van meer accu capaciteit is dat dit in mijn beleving vooral een afweging is tussen de baten en de kosten.
Een zijstap, ik zag net op een boekenplank nog een stel harddisken liggen van 8Gb. Daar heb ik meer dan 20 jaar geleden een fortuin voor betaald denk ik. Nu kosten 16Tb drives een stuk minder dan die 8Gb drives toen.
Hetzelfde is volgens mij aan de hand met accu’s en opslag technologie. Toen ik begon te kijken naar thuis accu’s 2 jaar geleden vond ik 10kwh voor 12000 euro een ‘redelijke’ prijs. Momenteel vind ik 16kwh voor 1800 euro een redelijke prijs. De kale accu prijs is momenteel ongeveer 1000 euro voor 16kwh, en dalende.
Deze ‘kostprijs’ kunnen we afzetten tegen de mogelijke opbrengst. De komende 16 maanden kan je nog handelen, maar daarna zit de winst voor zover ik kan zien in eigen opbrengst verschuiven naar verkoop op een duurder moment, of eigen gebruik binnen halen op een goedkoper moment. (Er van uitgaande dat peakshaving voor mij niet relevant is)
De accu capaciteit die daarvoor nuttig is hangt dus af van je eigen gebruik, en van je eigen opbrengst. Tevens is het verschil in prijs wat je daarmee effectief per dag kan halen relevant.
Wat gegevens:
Op een mooie zomer dag leveren mijn panelen ongeveer 80kwh up, en gebruik ik in de basis 20 kWh in huis. Als er nog wat airco/warmtepomp boiler bij komt gaat het gebruik nog wat omhoog.
Tevens zou ik max 80kwh in mijn auto kwijt kunnen, maar dat kan ik niet alleen vanuit mijn panelen. (Vandaar meer accu’s). In een goed geval kan ik 60kwh per dag met 15 cent extra winst verkopen door ze door de accu’s te laten lopen.
Op een slechte winterdag leveren de panelen misschien maar 8kwh op en zal ik dus bij moeten kopen. Tevens hoor ik eigenlijk op straat op te laden voor 46 cent per kWh, maar tijdens het autowassen wil ik een beetje gaan smokkelen (wie kan die oplaadkabel over straat wat schelen als er ook een stofzuiger snoer langs ligt). Als ik op een goedkoper moment bij kan kopen dan scheelt me dat op goede dagen misschien wel 20 cent/kwh in de winter.
Op deze manier zie ik 20kwh dagelijks gebruik + 10-20kwh verwarming + 60kwh overschot/autogebruik als een dagelijks ‘winst’ mogelijkheid. Ik heb maar 18kw capaciteit in de omvormers, dus met 100kwh aan accu’s past dat in 7 uur.
Nu de prijs: als ik 10ct/kwh/dag zou kunnen verdienen, en capaciteit kost 100 euro/kwh dan kost het me 1000 dagen om break-even te draaien. ja er zijn nog wat verliezen, maar ballpark komt het hier op neer. Ik zou liever een ROI hebben die richten de 600 dagen gaat, dus dan moet ik 15ct verdienen en/of maar 50 euro/kwh betalen.
Met 200kwh kom ik klem te zitten met mijn capaciteit (15-18kw omvormers) en laad/ontlaad duur. Met 16-32kwh kan ik mijn auto niet opladen vanuit accu’s+zon.
Ter vergelijking, ik krijg nu 1.5% rente op mijn geld op de bank. Dan is een ROI van 2-4 jaar hartstikke veel beter.
Iedereen moet deze vergelijking voor zichzelf maken, het hangt af van je installatie, van je ruimte, je opbrengst, je bereidheid om er mee bezig te zijn, om er tijd en geld in te investeren, etc. Wij hebben een dochter op een studentenkamer die er heel anders in zit en dat snap ik volledig
Sorry voor het lange antwoord, ik hoop dat de beredenering duidelijk is, en als ik hier een verkeerde gedachtekronkel maak dan hoor ik het graag!
Goeie vraag…
Ik verwacht dat de condensatoren dan in principe geladen blijven via de AC-in of via de solar mppts.
Als de AC-In er dan ook uitklapt dan loop je risico met de zekeringen. Hoewel bijvoorbeeld JK BMS misschien wel langzaam het amperage opbouwt.
However… assumption is the mother of all #$#%^#@$@
PS Lijkt me voor de situatie sowieso verstandig om een paar reserve zekeringen bij de hand te houden. Of zoals mijn vader dat vroeger deed… gewoon een stukje zilverfolie
))
/u/1322314/crop66c0de5998ad5_cropped.png?f=community)
![[Afbeelding]](https://tweakers.net/i/Qqkcbhg_iDnd_Pj7TGA8rvdEjXQ=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/tl6wDPzmTxzKQ1WBJdzvda1J.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/l28StU-rljNvj-TUsHK2sSMfUzs=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():strip_exif()/f/image/rQP8zbtQPHSgN7pldqBINirj.jpg?f=user_large){kind=link}
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Vroeger was er een topic met show je NAS met >10GB opslag. Totdat dat met een enkele schijf bereikbaar werd...
Misschien tijd voor een show hier je thuisaccu setup met >xx kWh / kW. Gewoon om te patsen
Misschien tijd voor een show hier je thuisaccu setup met >xx kWh / kW. Gewoon om te patsen
Tibber, Gasloos sinds 2017, Nibe F1155, 12.4kWp 30° O/W + 4.4kWp 0°, 3x Victron MP2-5000 + 60 kWh
Ik bedoelde deze bij NKON, maar dat is MB31 geen MB56:
https://www.nkon.nl/nkon-...-32kwh-thuisbatterij.html
Ik heb de batterijen wel gevonden. Ziet er wel aantrekkelijk uit per kWh: (93 euro voor 2kwh @3.2v)
https://www.gobelpower.co...o4-battery-cell_p242.html
Dan komen we al in de buurt van 50 euro/kwh
)
Kia e-niro, smartEVSE, SolarEdge O/W 3/4 kW, Ferroli wpb 90 lt., Daikin 4kW monoblock, Victron MP2-5000 + 15 kWh, gasloos 2023
Accu: 3 x Victron Multi RS Solar, 8 x Pylontech US5000-1C (38,4 kWh), PV: 7,7kWp 3 fase Solaredge SE7K
Zelf batterijen willen maken maar dan een kant-en-klare oplader kopen? Wat is dat nou?
Zie : Zelfbouw Laadpaal ervaringen
Met een Smart EVSE kan je je eigen oplader maken en geheel naar je wens realiseren.
2.730 Wp Enphase Zuid 30°, 4.450 Wp Enphase Noord 30° | Smart EVSE laadpaal | Victron Multiplus II 48/5000/70 3 Fase | 45kWh PylonTech Pelio accu
Tja ik ben voor 😆:
Vroeger was er een topic met show je NAS met >10GB opslag. Totdat dat met een enkele schijf bereikbaar werd...
Misschien tijd voor een show hier je thuisaccu setup met >xx kWh / kW. Gewoon om te patsen
Ik bedoel, wie is dat NAS show-off topic gestart?
Storage showcase topic - 50+ TB storage systems
😇
My show-off:
:no_upscale():strip_icc():strip_exif()/f/image/Uz9MvqewlVEiTcg5ZE8geYBR.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/rOnpL4NONW5sbXj0IvQMMwco.jpg?f=user_large)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Oeh.. dat is leuk.. en voor 150 euro kan je nog eens wat experimenteren… ik ga eens even inlezen en een ontwerp bedenken.:
[...]
Zelf batterijen willen maken maar dan een kant-en-klare oplader kopen? Wat is dat nou?
Zie : Zelfbouw Laadpaal ervaringen
Met een Smart EVSE kan je je eigen oplader maken en geheel naar je wens realiseren.
Weet jij of je de ev lader ook voor je vm375 kan zetten? Dat scheelt me een verhuizing van de vm375…
