Het grote Victron ontwerp topic

[John245]

sandergar schreef op vrijdag 1 augustus 2025 @ 18:10:
[...]

Er is meer dan de Class T zekeringen! Er zijn ook experts die niet alleen de Class T zekering als oplossing noemen.

Tip : ik zat ook op jouw spoor van losse zekeringhouders en de Class T maar in overleg met mijn leverancier is de oplossing simpeler en veiliger gemaakt. Ga met je lijstje naar je leverancier en vraag hun naar hun mening/advies!


[...]

Deze https://gathering.tweaker...message/83020090#83020090 gezien? Ik heb 12 zekeringen in 3 Power In's!


[...]

Haal de zekeringen los of trek de kabels los van je accu's voor die enkele keer dat je onderhoud wilt plegen i.p.v. risicovolle schakelaars extra op te nemen die continue belast gaan worden.


[...]

Ik gebruik deze kabel naar de schakelaars : https://www.elektramat.nl...500-2x1mm2-eca-per-meter/

Veiliger misschien wel. Maar nu plaats je een zekering in een CE gecertificeerd device terwijl de handleiding niet aangeeft dat die toegelaten is.

Particulier weet ik niet hoe het zit, maar ik weet dat er in de industrie hier rechtszaken om gevoerd worden (op het moment dat er een meningsverschil is). Heb je hier een advocaat samen met een SME naar laten kijken?

[sandergar]

John245 schreef op vrijdag 1 augustus 2025 @ 21:18:
[...]

Veiliger misschien wel. Maar nu plaats je een zekering in een CE gecertificeerd device terwijl de handleiding niet aangeeft dat die toegelaten is.

Particulier weet ik niet hoe het zit, maar ik weet dat er in de industrie hier rechtszaken om gevoerd worden (op het moment dat er een meningsverschil is). Heb je hier een advocaat samen met een SME naar laten kijken?

Bedankt @John245 voor het wederom herhalen van jouw mening. In de kunststof behuizing is het plaatsen van een bout voorbereid. De kunststof bout houders zitten in de behuizing en in de busbar zitten reeds gaten. Er wordt niets anders gedaan dan het plaatsen van een bout in de aanwezige kunststof voorziening door het gat in de busbar wat reeds gemaakt is. De Power In is niets anders dan een Distributor behalve de electronica, de ledjes en de 4 bouten. De Distributor is dus wel veilig en de Power In met zelf toegevoegde bout niet?

Er zijn ook mensen die zelf een koperen strip gaan voorzien van gaten en deze als busbar gaan gebruiken. Zijn deze ook allemaal in overtreding? Maar ... bedankt voor jouw mening. Wellicht kan je keer een verwijzing geven naar een hard feit om je mening te onderbouwen?

[John245]

sandergar schreef op vrijdag 1 augustus 2025 @ 21:40:
[...]

Bedankt @John245 voor het wederom herhalen van jouw mening. In de kunststof behuizing is het plaatsen van een bout voorbereid. De kunstkop houders zitten in de behuizing en in de busbar zitten reeds gaten. Er wordt niets anders gedaan dan het plaatsen van een bout in de aanwezige kunststof voorziening door het gat in de busbar wat reeds gemaakt is. De Power In is niets anders dan een Distributor behalve de electronica, de ledjes en de 4 bouten. De Distributor is dus wel veilig en de Power In met zelf toegevoegde bout niet?

Er zijn ook mensen die zelf een koperen strip gaan voorzien van gaten en deze als busbar gaan gebruiken. Zijn deze ook allemaal in overtreding? Maar ... bedankt voor jouw mening. Wellicht kan je keer een verwijzing geven naar een hard feit om je mening te onderbouwen?

The Lynx Power In does not have spaces for fuses, fusing needs to be done externally. For more information on fuses and fuse holders,

Ik ben niet gespecialiseerd in consumentenrecht en ook niet in ander recht. Maar ben wel twee (2) maal (als SME) betrokken geweest (door een advocatenkantoor) bij een rechtszaak waar een CE device niet volgens de handleiding is gebruikt.

[sandergar]

John245 schreef op vrijdag 1 augustus 2025 @ 21:52:
[...]

The Lynx Power In does not have spaces for fuses, fusing needs to be done externally. For more information on fuses and fuse holders,

Ik ben niet gespecialiseerd in consumentenrecht en ook niet in ander recht. Maar ben wel twee (2) maal (als SME) betrokken geweest (door een advocatenkantoor) bij een rechtszaak waar een CE device niet volgens de handleiding is gebruikt.

We hebben het over een metalen strip en RVS bouten in een behuizing van de Distributor. Ik denk dat mijn installatie minder risico loopt dan jouw installatie. Wat voor AC bekabeling heb jij toegepast op de MP's? Heb je jouw DC schakelaars direct vastgezet op de DC kabels?

[John245]

Het gaat niet altijd om risico's. Het gaat er om dat de installatiehandleidingen gevolgd worden en dat de componenten gebruikt worden zoals in de handleiding aangegeven.

[sandergar]

John245 schreef op zaterdag 2 augustus 2025 @ 11:00:
Het gaat niet altijd om risico's. Het gaat er om dat de installatiehandleidingen gevolgd worden en dat de componenten gebruikt worden zoals in de handleiding aangegeven.

Volg jij de wiring guide van Victron dan met jouw setup?

Zolang de installatie veilig is en geen risico's kent ontstaan er ook geen incidenten waarvoor je een advocaat en een geweldige SME nodig hebt.

[ Voor 17% gewijzigd door sandergar op 02-08-2025 11:07 ]

[Ersus]

In de handleiding van de startkabels stond dat ze op een accu geklemd moeten worden;)

Dan maar voor het starten van de SmartSolar gebruikt en op de accu geklemd, die klemmen werden een beetje heet bij 100A. Na het controleren van de kabelverbinding in de klem was het wel duidelijk, dat meteen hersteld en nog 2x een stuk 10mm2 kabel parallel erbij geplaatst. Zal de startkabels maar vervangen als de haspel 50m 70mm2 binnen is.

[blaaspijp]

Ersus schreef op zaterdag 2 augustus 2025 @ 20:02:
In de handleiding van de startkabels stond dat ze op een accu geklemd moeten worden;)

Dan maar voor het starten van de SmartSolar gebruikt en op de accu geklemd, die klemmen werden een beetje heet bij 100A. Na het controleren van de kabelverbinding in de klem was het wel duidelijk, dat meteen hersteld en nog 2x een stuk 10mm2 kabel parallel erbij geplaatst. Zal de startkabels maar vervangen als de haspel 50m 70mm2 binnen is.

Ik snap niet helemaal.waar dit over gaat. Kan je iets meer context geven?

[Ersus]

blaaspijp schreef op zaterdag 2 augustus 2025 @ 22:35:
[...]


Ik snap niet helemaal.waar dit over gaat. Kan je iets meer context geven?

Ja hoor ik zal de context event toelichten.

De context is dat ik een SmartSolar 450 / 200A erbij heb geplaatst maar deze nog niet kon aansluiten omdat de haspel met 50m 70mm2 nog niet binnen is.

En omdat in het topic wel eens verwezen wordt naar handleidingen, dacht ik dat ik de handleiding van de startkabels erbij neem om de SmartSolar even per Startkabels aan de accu te koppelen.

[sandergar]

Ersus schreef op zaterdag 2 augustus 2025 @ 20:02:
.... als de haspel 50m 70mm2 binnen is.

Mocht je in de buurt van Rotterdam zijn dan kan je je DC kabels op maat laten maken. De ogen worden geknepen terwijl je er bent. Adres : Van Andel Rotterdam B.V., Anthony Fokkerweg 59-61, 3088 GE Rotterdam

[ger356]

John245 schreef op zaterdag 2 augustus 2025 @ 11:00:
Het gaat niet altijd om risico's. Het gaat er om dat de installatiehandleidingen gevolgd worden en dat de componenten gebruikt worden zoals in de handleiding aangegeven.

Niet persoonlijk bedoeld, maar ik hoop dat je in de gevallen dat je als expert bent gevraagd meer waarde hebt toegevoegd dan het dogmatisch volgen van een zinnetje in een beschrijving. Als expert heb je juist de taak om met je (technische) kennis een afweging te maken en daarmee rechter te helpen een finaal oordeel te vellen. En zoals Sandergar beschrijft is de Power in precies hetzelfde kastje met dezelfde busbar enz. Er ontbreken alleen een printplaatje en wat boutjes. Dat printje is een niet essentiële functie die bij andere busbars (van Victron) ook ontbreekt en die boutjes voeg je eenvoudig toe.
Het gaat dus hopelijk juist wel om de afweging van veiligheid en juist niet om het botweg volgen van een zinnetje in een beschrijving. Ook al omdat er een commercieel belang(etje) mee gemoeid is.

[John245]

ger356 schreef op zondag 3 augustus 2025 @ 02:14:
[...]

Niet persoonlijk bedoeld, maar ik hoop dat je in de gevallen dat je als expert bent gevraagd meer waarde hebt toegevoegd dan het dogmatisch volgen van een zinnetje in een beschrijving. Als expert heb je juist de taak om met je (technische) kennis een afweging te maken en daarmee rechter te helpen een finaal oordeel te vellen. En zoals Sandergar beschrijft is de Power in precies hetzelfde kastje met dezelfde busbar enz. Er ontbreken alleen een printplaatje en wat boutjes. Dat printje is een niet essentiële functie die bij andere busbars (van Victron) ook ontbreekt en die boutjes voeg je eenvoudig toe.
Het gaat dus hopelijk juist wel om de afweging van veiligheid en juist niet om het botweg volgen van een zinnetje in een beschrijving. Ook al omdat er een commercieel belang(etje) mee gemoeid is.

Natuurlijk. Als SME doe je op alle verschillen een impact assessment en ben je ook gauw 40 - 80 uur bezig.

Ik acht de kans klein dat de verzekeraar gaat procederen als het mis gaat. Maar als het gebeurd komen er hoge kosten bij kijken.

Persoonlijk zou ik het risico niet nemen. Maar iedereen heeft een andere risicoaversie.

[Beer070]

Voor zover ik weet, wordt in mijn omgeving op een aantal plekken temperatuur bijgehouden (misschien mis ik er een paar, laat me dan zeker weten):
1) JK BMS
2) Victron BMS
3) Cerbo GX temperatuur sensoren (nog niet aangesloten)
4) Multi RS Solar interne temperatuur sensoren

Voor de accu’s ben ik een accu-container aan het bouwen met actieve externe ventilatie, welke aan moet gaan bij 30 graden, en uit moet gaan bij 25 graden. Dit wil ik sturen vanuit Cerbo, maar wellicht dat vanuit Home Assistant, of liever nog lokaal gekoppeld beter zou zijn. Hoe minder complexiteit hoe beter toch? Zijn deze temperatuur grenzen realistisch of zit ik dan fout? (Als het buiten 30 graden is wordt ie nooit meer 25 graden… )
Ik wil ook iets van een extra alarm in huis laten afgaan als (een van) deze temperaturen boven een bepaalde grens komen. Aan de ene kant denk ik aan Nodered, of iets knutselen op basis van een relais met Cerbo? Wat zijn jullie adviezen?
Ik ben me er van bewust dat de VRM app een mooie pop-up geeft in een aantal alarm situaties, ik zou hiermee in ieder geval voor mezelf duidelijkheid willen hebben wanneer er een belangrijker ‘alarm’ af moet gaan en wanneer iemand in huis echt iets moet doen, en laten we allemaal hopen dat we dit maken om nooit te hoeven gebruiken.

[sjorsjuhmaniac]

@Beer070 25-30 zou ik nooit doen omdat dat te dicht bij elkaar ligt. Ik heb nog geen victron spullen maar ik neem aan dat je ook interne temperaturen hebt? Ik heb bv mijn interne omvormer temp van mijn growatt. Ik zou eerder daar op sturen als je het wilt koppelen.

Dat gezegd hebbende, ik zou de ruimte temp regeling volledig onafhankelijk van het systeem maken, dus een ventilator met eigen ruimte meting of meting op het eq met een contact TC.


Voor alarming zou ik nooit nodered of andere knutsel software gebruiken. Gewoon de IO van de victron of het bms aansluiten op een sirene/flitslicht. Vele malen betrouwbaarder. Voor het fancy pancy stuk kan je het altijd nog in HA oid integreren maar dat zou bijzaak moeten zijn, nice to have.

[MJ de Bruijn]

Beer070 schreef op zondag 3 augustus 2025 @ 13:44:
Ik wil ook iets van een extra alarm in huis laten afgaan als (een van) deze temperaturen boven een bepaalde grens komen. Aan

Laat je inspireren...
Victron, Monitoring, Waarschuwingen en Alarmen

[Beer070]

MJ de Bruijn schreef op zondag 3 augustus 2025 @ 14:56:
[...]

Laat je inspireren...
Victron, Monitoring, Waarschuwingen en Alarmen

Ik had al even zitten lezen, maar twijfel nog of ik Nodered wil gebruiken voor ‘kritieke’ meldingen en interacties.
Mijn eerste ervaring met Venus OS large is dat het een paar keer maar met veel moeite en langzaam op komt, en dat er linkjes in mijn specifieke (gesegmenteerde LAN met outbound controls) omgeving matig (niet?) werken. Op de een of andere manier meer vertrouwen in direct geschakelde relais? Maar als iemand argumenten heeft waarom Nodered een hogere stabiliteit heeft dan hoor ik het graag.

Een ander punt is dat ik mijn accu’s (tegen alle adviezen in) in de kelder heb staan in een afgesloten doos met ventilatie van- en naar- buiten. De ventilatie loopt door 2 luchtbuizen van een meter of 8, en op de aanvoerbuis ga ik hier een fan op zetten, zodat eventueel LFP gas netjes naar buiten geblazen wordt (zonder dat het dan langs de fan zelf gezogen wordt en kan ontvlammen).

Laatste vraag is over de ontwerp beslissingen rondom accu alarm temperatuur (ik heb ergens 57 graden gelezen, maar dat vind ik eigenlijk te hoog), en MP2 / MRSS omgevings alarm temperatuur. Ik heb nog geen Cerbo GX thermometer draadjes dus ik meet sporadisch met FLIR, en dan zie ik op zonnige dagen 32 graden op de bovenkant van mijn MRSS. Ik zou zeggen dat 40 graden voor mij een signaal zou zijn om in ieder geval te gaan kijken. Hoe zien jullie dat?

[pvg]

Beer070 schreef op zondag 3 augustus 2025 @ 15:24:
[...]

Ik had al even zitten lezen, maar twijfel nog of ik Nodered wil gebruiken voor ‘kritieke’ meldingen en interacties.
Mijn eerste ervaring met Venus OS large is dat het een paar keer maar met veel moeite en langzaam op komt, en dat er linkjes in mijn specifieke (gesegmenteerde LAN met outbound controls) omgeving matig (niet?) werken. Op de een of andere manier meer vertrouwen in direct geschakelde relais? Maar als iemand argumenten heeft waarom Nodered een hogere stabiliteit heeft dan hoor ik het graag.

Een ander punt is dat ik mijn accu’s (tegen alle adviezen in) in de kelder heb staan in een afgesloten doos met ventilatie van- en naar- buiten. De ventilatie loopt door 2 luchtbuizen van een meter of 8, en op de aanvoerbuis ga ik hier een fan op zetten, zodat eventueel LFP gas netjes naar buiten geblazen wordt (zonder dat het dan langs de fan zelf gezogen wordt en kan ontvlammen).

Laatste vraag is over de ontwerp beslissingen rondom accu alarm temperatuur (ik heb ergens 57 graden gelezen, maar dat vind ik eigenlijk te hoog), en MP2 / MRSS omgevings alarm temperatuur. Ik heb nog geen Cerbo GX thermometer draadjes dus ik meet sporadisch met FLIR, en dan zie ik op zonnige dagen 32 graden op de bovenkant van mijn MRSS. Ik zou zeggen dat 40 graden voor mij een signaal zou zijn om in ieder geval te gaan kijken. Hoe zien jullie dat?

Als je een losse GX (niet ingebouwd in de multiplus) hebt, heb je een relais contact dat je kunt linken aan de Venus warnings/alarms.

[John245]

Beer070 schreef op zondag 3 augustus 2025 @ 15:24:
[...]

Ik had al even zitten lezen, maar twijfel nog of ik Nodered wil gebruiken voor ‘kritieke’ meldingen en interacties.
Mijn eerste ervaring met Venus OS large is dat het een paar keer maar met veel moeite en langzaam op komt, en dat er linkjes in mijn specifieke (gesegmenteerde LAN met outbound controls) omgeving matig (niet?) werken. Op de een of andere manier meer vertrouwen in direct geschakelde relais? Maar als iemand argumenten heeft waarom Nodered een hogere stabiliteit heeft dan hoor ik het graag.

Een ander punt is dat ik mijn accu’s (tegen alle adviezen in) in de kelder heb staan in een afgesloten doos met ventilatie van- en naar- buiten. De ventilatie loopt door 2 luchtbuizen van een meter of 8, en op de aanvoerbuis ga ik hier een fan op zetten, zodat eventueel LFP gas netjes naar buiten geblazen wordt (zonder dat het dan langs de fan zelf gezogen wordt en kan ontvlammen).

Laatste vraag is over de ontwerp beslissingen rondom accu alarm temperatuur (ik heb ergens 57 graden gelezen, maar dat vind ik eigenlijk te hoog), en MP2 / MRSS omgevings alarm temperatuur. Ik heb nog geen Cerbo GX thermometer draadjes dus ik meet sporadisch met FLIR, en dan zie ik op zonnige dagen 32 graden op de bovenkant van mijn MRSS. Ik zou zeggen dat 40 graden voor mij een signaal zou zijn om in ieder geval te gaan kijken. Hoe zien jullie dat?

Voor kritieke zaken altijd hard wired. Je wil zo weinig mogelijk SPOF's.

[MJ de Bruijn]

Beer070 schreef op zondag 3 augustus 2025 @ 15:24:
[Ik had al even zitten lezen, maar twijfel nog of ik Nodered wil gebruiken voor ‘kritieke’ meldingen en interacties.

Node Red draait (bij mij) lokaal op de GX.
Dichterbij de Victron kun je niet komen.
Er is geen enkele tussenstap met een ander systeem of platform.
Dat is juist de optimale keuze voor een 'kritiek' systeem.

[jvanderkroon]

Heeft er iemand tips voor een selectieve aardlekschakelaar 2P 40A 30mA?
Wil vanaf de hoofdverdeler naar een onderverdeler (in de schuur) de kabel beschermen met een selectieve AS en terug naar de hoofdverdeler ook weer met een selectieve (werkt dat?)

De zoekfuncties bij elektramat, sandervunderink etc zie ik geen filter optie en uit modelnamen maak ik het ook zo snel niet op.

[MrFish]

jvanderkroon schreef op zondag 3 augustus 2025 @ 17:42:
Heeft er iemand tips voor een selectieve aardlekschakelaar 2P 40A 30mA?
Wil vanaf de hoofdverdeler naar een onderverdeler (in de schuur) de kabel beschermen met een selectieve AS en terug naar de hoofdverdeler ook weer met een selectieve (werkt dat?)

De zoekfuncties bij elektramat, sandervunderink etc zie ik geen filter optie en uit modelnamen maak ik het ook zo snel niet op.

Zoiets? Hiervoor zou ik altijd 300 mA nemen.

[format5]

jvanderkroon schreef op zondag 3 augustus 2025 @ 17:42:
Heeft er iemand tips voor een selectieve aardlekschakelaar 2P 40A 30mA?
Wil vanaf de hoofdverdeler naar een onderverdeler (in de schuur) de kabel beschermen met een selectieve AS en terug naar de hoofdverdeler ook weer met een selectieve (werkt dat?)

De zoekfuncties bij elektramat, sandervunderink etc zie ik geen filter optie en uit modelnamen maak ik het ook zo snel niet op.

Ik had 30mA vanuit hoofdschakelaar naar onderverdeler.
Echter ging deze er met regelmaat uit. Blijkbaar zijn in totaal 24 losse 30mA automaten in totaal een te hoge lekstroom.
Tegenwoordig is de kabel met 300mA beveiligd, waardoor het selectieve probleem ook opgelost is. Alle uitgaande groepen zijn wel met 30mA beveiligd

[jvanderkroon]

Okee een 300mA vanuit hoofdverdeler naar onderverdeler. Moet de terugweg dan ook selectief en / of 300mA of kan je daar weer een standaard model gebruiken?

[blaaspijp]

Zijn er hier personen die bij het kalibreren van de JK BMS op voltage ook daadwerlelijk iets hebben moeten aanpassen.
Ik heb namelijk problemen met het lenen van de multimeter die nauwkeurig genoeg is.
Die van mij meet bij 60v maar 1 cijfer achter de komma.
En ik heb er 2 nodig denk ik.
Op basis van 1 cijfer achter de komma klopt de kalibratie.

Als uit jullie bevindingen komt dat de waardes niet aangepast hoefde te worden geloof ik het wel even.
Ik kan altijd later nog een keer een accu afkoppelen en kalibreren, toch?

[Beer070]

blaaspijp schreef op zondag 3 augustus 2025 @ 19:54:
Zijn er hier personen die bij het kalibreren van de JK BMS op voltage ook daadwerlelijk iets hebben moeten aanpassen.
Ik heb namelijk problemen met het lenen van de multimeter die nauwkeurig genoeg is.
Die van mij meet bij 60v maar 1 cijfer achter de komma.
En ik heb er 2 nodig denk ik.
Op basis van 1 cijfer achter de komma klopt de kalibratie.

Als uit jullie bevindingen komt dat de waardes niet aangepast hoefde te worden geloof ik het wel even.
Ik kan altijd later nog een keer een accu afkoppelen en kalibreren, toch?

Als je in de buurt van Den Haag woont mag je mijn Uni-T UT-181A lenen. De JK BMS meet zelf 3(?) decimalen achter de komma en geeft dit door.
Ik heb er niets aan hoeven aanpassen, en bij mij ziet het or zo uit:

[Hermarcel]

@blaaspijp
ik heb het anders gedaan. Mbv DVCC geeft de (master) JK bms de gewenste charge- en floatspanningen door aan de Victron. Ik heb vervolgens de absorbtion tijd op de master JK heel hoog gezet en gewacht tot alle cellen netjes gebalanceerd waren én de stroom in/uit de accu 0 (echt nul) was. Als er geen stroom loopt, is er ook geen spanningsval dus de spanning op de Multiplus(sen) is gelijk aan de spanning op de accu. Deze spanning is bovendien gelijk aan de gevraagde charge-voltage. Dus de ijking is nu simpel: Zet de master gelijk aan de charge-voltage. En zet eventuele slave-bms'sen tien mV hoger. Dat laatste zorgt ervoor dat de slaves als eerste de absorbtie-phase starten. Omdat de absorbtie-fase een vaste tijd is, zal deze fase op de slaves ook als eerste afgelopen zijn (paar minuten eerder dan master) en zal de batterij in float-mode gaan en zijn soc op 100% zetten. De master-bms, die leidend is naar de Victron, gaat iets later naar float/100%. Voordeel hiervaan is dat alle batterijen 100% aangeven. Als je dat niet doet, dan is er een goeie kans dat de master het eerst aan zijn absorbtion fase begint en dus ook het eerste in float-mode gaat. Doordat de multiplus(sen) dan de spanning verlagen naar float-voltage, zullen de slave(s) de absorbtion timer stoppen en in bulk-mode blijven en de SOC wordt dan niet naar 100% gezet. Maakt technisch niks uit (want master bepaalt), maar ik vind het lelijk staan.

Alles gedaan? Absorbtion timer weer terug naar gewenste waarde.

[blaaspijp]

Den Haag is een beetje te ver. Maar dat is wel een knap metertje.

[Beer070]

blaaspijp schreef op zondag 3 augustus 2025 @ 22:04:
Den Haag is een beetje te ver. Maar dat is wel een knap metertje.

3 decimalen achter de komma, niet dat ik het geloof trouwens. Wel super fijn dat je de metingen in memory kan doen, en dan achteraf doorlopen op de afwijkingen, ook ten opzichte van de JK BMS data.

[Kanoet]

Kan iemand meer licht laten schijnen op de remote on/off relais van de MP2? Is dit een fysiek gescheiden relais of softwarematige uitschakeling? Het staat heel summier beschreven in de handleiding.

Doel is een noodschakeling, betrouwbaarheid is dus belangrijk.

[Beer070]

Even een gedachte.. wij zijn hier aardig druk met veiligheid, ventilatie en dat soort zaken. Ik zag toevallig een advertentie op marktplaats voor een Electricien die ook accu’s plaatst met bijgevoegde foto… ik ga dan aan mezelf twijfelen of ik me niet te veel zorgen maak…

[blaaspijp]

Enig idee over het merk en de capaciteit van dit systeem. Misschien stelt het gewoon niks voor ondanks dat het er imposant uitziet

[sandergar]

blaaspijp schreef op maandag 4 augustus 2025 @ 21:43:
Enig idee over het merk en de capaciteit van dit systeem. Misschien stelt het gewoon niks voor ondanks dat het er imposant uitziet

Is van Alpha ESS : https://thuisbatterijnede...t/alpha-ess-smile-g3-t10/

[Beer070]

Ehm.. staat in een woonkamer?
Dat is handig als oma een cigaretje komt roken, met de vrijgekomen waterstof…
Of lekker ontspannen geluid van de actieve ventilatie 😂
Ben ik soms de enige waarbij de Multi RS fans gaan draaien als je boven de 10kw komt?
Zou dit zo tussen de keuken en woonkamer volgens PGS 37-1 zijn?

[blaaspijp]

Misschien zien we komend jaar een kranten artikel waarin we nog een gele bank en een groene pot kunnen herkennen.
Het lijkt inderdaad allemaal niet zo verstandig. Volgens mij zou dit 32kwh kunnen zijn.

[Japie.G]

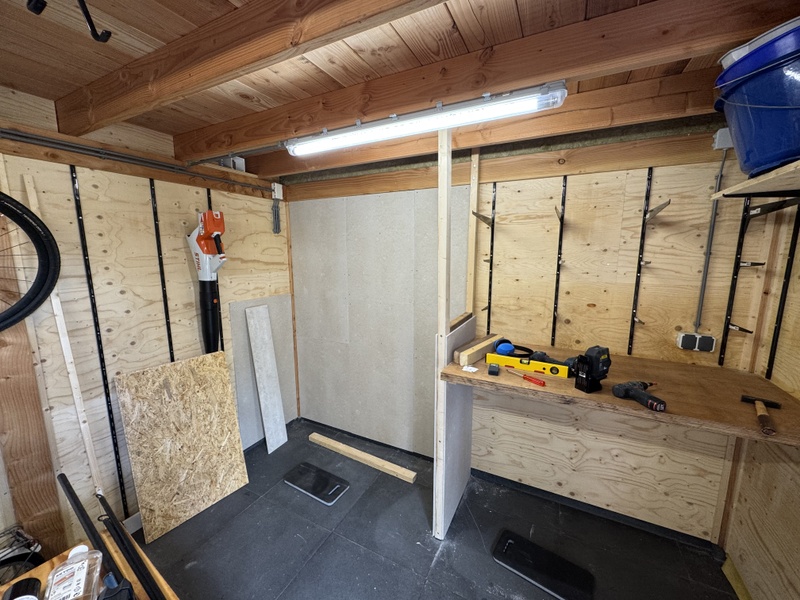

Ook soort van ontwerp, maar dan omgeving. Ik ga mijn 48kwh setup in los, in de tuin staande geïsoleerde schuur bouwen en gisteren ben ik begonnen met vrijmaken van de hoek waar het systeem komt.

Het schuurtje is aan de binnenwanden van de geisoleerde wanden bekleed met hout. Zijn er hier experts die weten of het zinvol is om op de montageplek de boel nog te bekleden met dubbel gips rondom? Mijn gevoel zegt dat als alle techniek faalt en de boel in de hens zou gaan er toch geen redden meer aan is. Maar dat is een gevoel en daar wil ik niet op afgaan aangezien de rest van het technische ontwerp wel op feiten gebaseerd is straks 🤣

[blaaspijp]

Sowieso de achterwand waar de omvormers en accus tegen aan zitten met gips of fermacell.
Ik zou zelf fermacell doen om dat dit vezelversterkt is

[Kanoet]

Japie.G schreef op dinsdag 5 augustus 2025 @ 05:56:
Ook soort van ontwerp, maar dan omgeving. Ik ga mijn 48kwh setup in los, in de tuin staande geïsoleerde schuur bouwen en gisteren ben ik begonnen met vrijmaken van de hoek waar het systeem komt.

Het schuurtje is aan de binnenwanden van de geisoleerde wanden bekleed met hout. Zijn er hier experts die weten of het zinvol is om op de montageplek de boel nog te bekleden met dubbel gips rondom? Mijn gevoel zegt dat als alle techniek faalt en de boel in de hens zou gaan er toch geen redden meer aan is. Maar dat is een gevoel en daar wil ik niet op afgaan aangezien de rest van het technische ontwerp wel op feiten gebaseerd is straks 🤣

[Afbeelding]

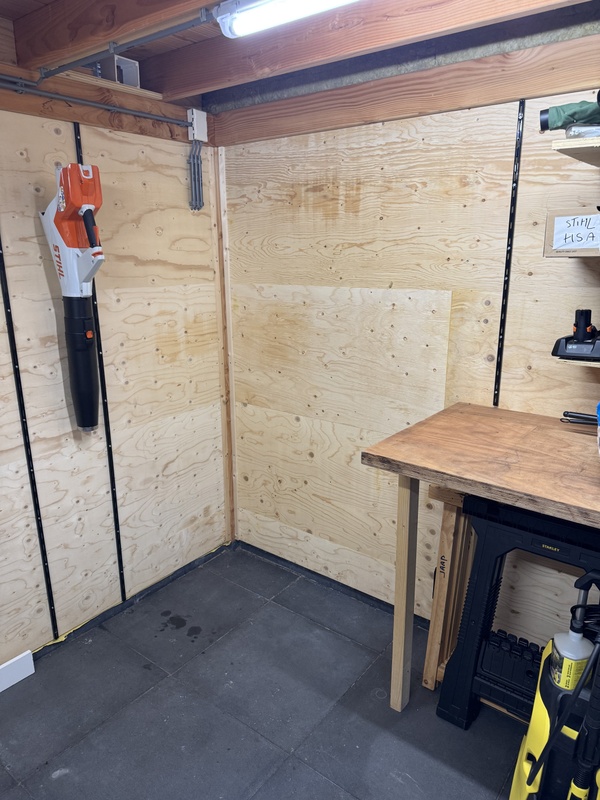

Ik heb mijn ruimte net gereed gemaakt en heb soortgelijke overwegingen. Op aanraden van mijn elektricien een achterwand van hout gemaakt (garage met steens muur) en dat bekleed met gips. Eigenlijk doe je dat vooral voor een werkbare montagewand(hout) voor je kabelgoten en busbars dat weer brandbestendig gemaakt moet worden. Voelt wel een beetje omslachtig. Qua brand moet je niet direct denken aan ontvlammende accu's maar wellicht meer aan vonken en vlambogen door losse verbindingen. Dan kan je met gips wel een hoop voorkomen. En je kan het zo gek maken als je wilt(stukje plafond meepakken).
In tegenstelling tot veel strakke plaatjes van Victron systemen heb ik er voor gekozen de locatie van de Multiplussen niet te bekleden. Hierdoor hoop ik resonantie te beperken. Eerder in dit topic zie je een user die met allemaal trillingsdempers in de weer is op zijn houten achterwand.
Daar komt ook mijn tip: zorgt voor een starre achterwand voor de multiplussen. Bijvoorbeeld een brede strook 18mm die je aan de achterliggende balken kan monteren.

[Doesnotcompute]

Japie.G schreef op dinsdag 5 augustus 2025 @ 05:56:
Ook soort van ontwerp, maar dan omgeving. Ik ga mijn 48kwh setup in los, in de tuin staande geïsoleerde schuur bouwen en gisteren ben ik begonnen met vrijmaken van de hoek waar het systeem komt.

Het schuurtje is aan de binnenwanden van de geisoleerde wanden bekleed met hout. Zijn er hier experts die weten of het zinvol is om op de montageplek de boel nog te bekleden met dubbel gips rondom? Mijn gevoel zegt dat als alle techniek faalt en de boel in de hens zou gaan er toch geen redden meer aan is. Maar dat is een gevoel en daar wil ik niet op afgaan aangezien de rest van het technische ontwerp wel op feiten gebaseerd is straks 🤣

[Afbeelding]

Gewoon rondom in de fermacell zetten. Mooiste is wat metalstud wandjes bouwen en dit ook volstoppen met steenwol. Dan wil de ruimte al niet branden, en is het in de winter ook goed warm te houden. Voor de zomer zul je wel iets van actieve koeling moeten realiseren met een MV box oid. Pakket lekker van de vloer halen ivm eventueel vocht en warmteverlies. Zo zou ik het doen iig. Miss zelfs een afblaaspijp naar buiten? Mocht er wat fout gaan, dat er door druk de dampen e.d. naar buiten geblazen kan worden. Scheelt altijd wat qua tijdswinst voor brandweer e.d.

[Japie.G]

Thanks voor de tips. De wanden zijn nu ook voorzien van steenwol. Temperatuur binnen in het tuinhuisje is nog nooit extreem hoog of laag geweest. Eventuele actieve ventilatie of koeling/verwarming is in mijn geval later makkelijk te realiseren als het toch nodig blijkt. Op dit moment is het schuurtje natuurlijk geventileerd, dus zonder actieve componenten.

Maar inderdaad, voor smeulen, hitte, vonken.. ik zet er gewoon een laag fermacell of vergekijkbare gipsvezelplaat (even kijken wat de lokale gamma heeft) tegenaan om te beginnen. Helemaal rondom dicht wil ik eigenlijk niet omdat ik er zicht op wil kunnen houden en er bij wil. Ik wil bijvoorbeeld een gaaswand er voor zetten als doorval beveiliging tegen een vallende fiets (die ook in die ruimte staat). Of is dat dan toch een zeer onverstandig plan en moet ik hem toch dichtbouwen als losse cel.

En het geluidsissue.. Gaat het om contactgeluid wat zich verplaatst in de wand? Of geluid van de omvormers zelf. Daar ben ik gezien de lokatie los van het huis niet zo bang voor namelijk.

[ Voor 43% gewijzigd door Japie.G op 05-08-2025 08:33 ]

[blaaspijp]

Heb ook zitten denken aan een afscherming in de garage. Maar als je dan weer eens rustig na denkt zijn er maar een paar punten die je moet beschermen tegen een vallende fiets.

De MP of MRS is ansich goed beschermd met de metalen kap aan de onderzijde.
Ik zou zelf nog iets willen beschermen bij het uiteinde van de ongebruikte busbars.
En daar waar de dc kabels aan de accu vast zitten vind ik een matige bescherming.
Voor de accu wil ik er eigenlijk een geprinte beschermkap op zetten.
Voor de busbars weet ik het nog niet. Misschien ook een stuk kunststof.

[sandergar]

Kanoet schreef op dinsdag 5 augustus 2025 @ 08:16:
Eerder in dit topic zie je een user die met allemaal trillingsdempers in de weer is op zijn houten achterwand.

Misschien heb ik te veel werk ervan gemaakt maar .... een partner met HSP die supergevoelig is voor geluid hoort de installatie niet in huis. Als je in de ruimte zelf bent dan is het ventilator geluid niet te missen. Buiten de ruimte horen we beide niets. Een woning met open trap naar 2e verdiepingen. Ik heb gekozen voor het "voorkomen is beter dan genezen" scenario en tot nu toe kan ik alleen maar tevreden zijn!

Happy wife = happy live ....

[Beer070]

blaaspijp schreef op dinsdag 5 augustus 2025 @ 07:34:
Sowieso de achterwand waar de omvormers en accus tegen aan zitten met gips of fermacell.
Ik zou zelf fermacell doen om dat dit vezelversterkt is

Als je fermacell of gips irritant vindt kan je ook brandwerende verf gebruiken als alternatief, maar dat wordt als minder veilig beschouwd.

[SkiFan]

Ik heb bij ons op de stenen muur latten gezet, daar OSB tegenaan en ivm de brandwerendheid dan Fermacel er overheen. Hieronder het resultaat. Vloertje was losse stenen, daar beton over gestort, afgereid en met riante hoeveelheid tegellijm er de goedkoopste tegel vd bouwmarkt op geplakt. Vind het zelf best aardig geworden voor een oud kolenhok.

[Japie.G]

Mooie inspiratie!!

Ben ook bezig! 😉

[blaaspijp]

Hoeveel omvormers en accus krijg jij?
Heb je al een tekening gemaakt hoe je het denkt te monteren?

[Doesnotcompute]

Japie.G schreef op dinsdag 5 augustus 2025 @ 16:12:
Mooie inspiratie!!

Ben ook bezig! 😉

[Afbeelding]

Ik heb van een dom hoekje een inbouwkast gemaakt en bij de gamma zon kartondeur gehaald met kozijn en al. 170 euro. Plak je daar nog een laagje fermacel over, dan zit je altijd safe met fietsen e.d.? Scheelt ook stof, beestjes..

[Beer070]

Ik zie hier allemaal mooie ontwerpen voorbij komen. Ik vroeg me wel af of de 30cm ruimte boven MP2 / MultiRS Solar echt optioneel wordt gevoeld. Ik zat er oorspronkelijk mee in mijn maag

[Hermarcel]

@Beer070
100mm aan alle zijden voor de Multiplus

[sandergar]

Beer070 schreef op dinsdag 5 augustus 2025 @ 20:44:
Ik zie hier allemaal mooie ontwerpen voorbij komen. Ik vroeg me wel af of de 30cm ruimte boven MP2 / MultiRS Solar echt optioneel wordt gevoeld. Ik zat er oorspronkelijk mee in mijn maag

Ik kan je vertellen dat een MP II in rust een verschil in temperatuur heeft van 7C tussen bovenzijde en onderzijde. Ruimte aan de bovenkant houden is geen verkeerd idee!

[Japie.G]

blaaspijp schreef op dinsdag 5 augustus 2025 @ 18:07:
Hoeveel omvormers en accus krijg jij?
Heb je al een tekening gemaakt hoe je het denkt te monteren?

https://gathering.tweaker...message/82815084#82815084 Ik teken alles haha. Echter ben ik van het mobiele systeem afgestapt en ga gewoon voor vaste opstelling. 3 multiplus 2 - 5000’s met 3x 16kwh diy boxen. Ik hou ruimte voor toekomstige uitbreiding of overstap op RS omvormers.

[blaaspijp]

Hou ook even rekening met de schakelkasten die je nodig hebt. Als je op mijn muur kijkt heb ik uiteindelijk behoorlijk meer ruimte nodig gehad om alles te plaatsen.

[blaaspijp]

Beer070 schreef op dinsdag 5 augustus 2025 @ 20:44:
Ik zie hier allemaal mooie ontwerpen voorbij komen. Ik vroeg me wel af of de 30cm ruimte boven MP2 / MultiRS Solar echt optioneel wordt gevoeld. Ik zat er oorspronkelijk mee in mijn maag

Op bovenstaande foto kan je zien dat aan de bovenzijde de 30cm helemaal vrij is.
Aan de onderzijde zit alleen de cerbo binnen de 30 cm. Ik eigenlijk iets gesmokkeld naar 25cm aan de onderzijde. Ik heb de kabelkoker namelijk nog iets hoger geplaatst omdat ik niet mooi uitkwam met de hoogte van de busbars als ik de accu wil verplaatsen.

[ Voor 18% gewijzigd door blaaspijp op 05-08-2025 22:02 ]

[Jesaul]

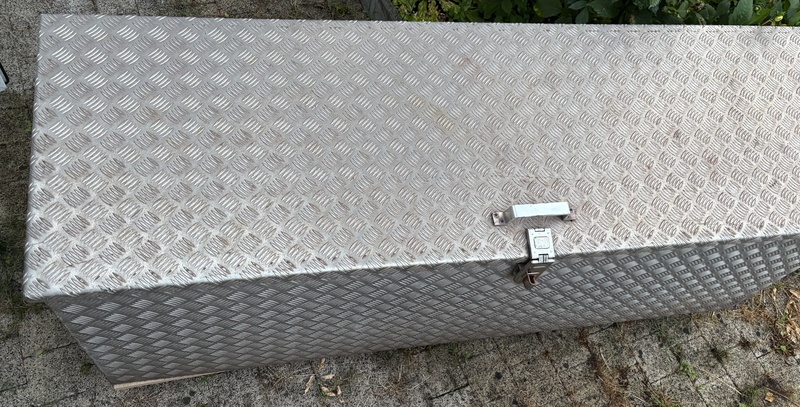

Ik denk dat ik deze mooie doos voor batterijen ga gebruiken. Binnenin komen isolatie en magnesia panelen voor extra hittebestendigheid. En aparte krachtige ventilatie.

[Beer070]

Hermarcel schreef op dinsdag 5 augustus 2025 @ 20:59:
@Beer070

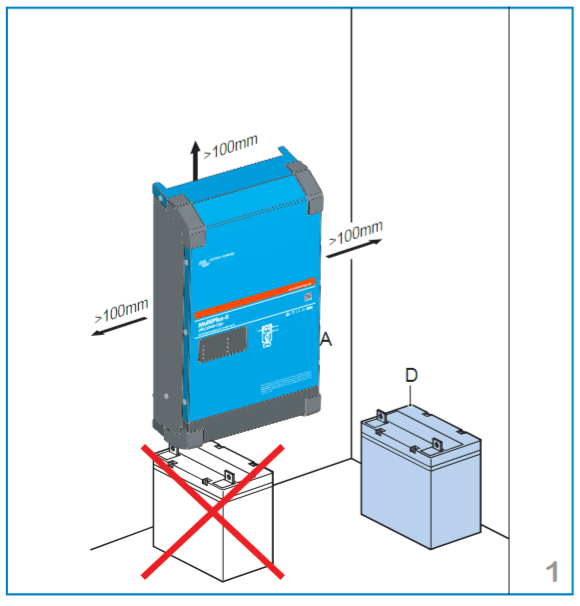

100mm aan alle zijden voor de Multiplus[Afbeelding]

Ik bedoelde dit stukje in de handleiding: maar ik kan dit niet vinden in de MP2 handleiding, dus misschien is het daar anders.

[blaaspijp]

Qua ruimte zal je mogelijk afvragen waarom ik 4 afzonderlijke groepenkasten heb.
Mijn elektriciën wil geen vreemde voedingen in de groepenkast.
Dus AC-IN, AC-OUT1 en AC-OUT2 hebben allemaal een aparte kast. Hiermee voldoet het weer aan de installatie norm. Geeft hij aan.

[Japie.G]

Is dat de norm ja? Ik heb inderdaad maar1 omschakelkast voorzien naar dit voorbeeld:

https://zonnepanelensuper...zcYnPNMNUwjcxTzMU-NArMamy

Kabel vanuit bestaande meterkast na hoofdschakelaar daarheen, en vanuit daar een 2e kabel weer terug naar bestaande meterkast. Meer is t niet had ik bedacht.

Maar doet jouw elektricien elk PV systeem ook in een aparte kast?/ ik hou me graag aan normen, maar deze is voor mij nieuw dus leer graag.

[ Voor 5% gewijzigd door Japie.G op 06-08-2025 20:39 ]

[Plead]

RikHa schreef op maandag 12 mei 2025 @ 15:04:
Sterker nog, de huidige MPII 5 kVA heeft een vermogen van 4 kW en 70 A laadstroom. Die nieuwe dus 4k5W en maar 50 A. Datzelfde zou je in het vergelijk met de huidige 8 kVA met de nieuwe 6k5W versie ook kunnen concluderen.

Heeft iemand al de MultiPlus-II 4k5 of 6k5? Werkt die goed als ESS? Ik zie dat deze al op diverse webshops aangeboden worden. De datasheet en manual is ook beschikbaar. Ik heb interesse in de 4k5. Dit omdat de 3000 voor mijn situatie net te weinig vermogen levert en ik net niet de ruimte in de breedte heb voor 3x de 5000. De 4k5 levert voor mij genoeg vermogen en heeft de breedte van de 3000 (meer vermogen per kg en dm3). Lichter in gewicht is ook welkom.

[Hermarcel]

blaaspijp schreef op woensdag 6 augustus 2025 @ 16:02:
Qua ruimte zal je mogelijk afvragen waarom ik 4 afzonderlijke groepenkasten heb.
Mijn elektriciën wil geen vreemde voedingen in de groepenkast.
Dus AC-IN, AC-OUT1 en AC-OUT2 hebben allemaal een aparte kast. Hiermee voldoet het weer aan de installatie norm. Geeft hij aan.

Hoe doet hij dat dan met de bypass schakelaars?

[blaaspijp]

Die zitten in de woning, zal ik ook een foto van maken volgende week

[Hermarcel]

@blaaspijp Wat ik bedoel is dat bij de bypass schakelaar(s) per definitie verschillende voedingen bij elkaar komen.

[blaaspijp]

Ja dat snap ik en dat gebeurt in de meterkast in een apart kastje. Zodat het deel waar vreemde voeding zit zo klein mogelijk is

[Dutchguy_]

blaaspijp schreef op woensdag 6 augustus 2025 @ 16:02:
Qua ruimte zal je mogelijk afvragen waarom ik 4 afzonderlijke groepenkasten heb.
Mijn elektriciën wil geen vreemde voedingen in de groepenkast.
Dus AC-IN, AC-OUT1 en AC-OUT2 hebben allemaal een aparte kast. Hiermee voldoet het weer aan de installatie norm. Geeft hij aan.

Dat wordt een hele mooie installatie zo te zien.
Die opmerking over de afzonderlijke groepenkasten kan ik echter niet plaatsen, mocht je je elektricien nog spreken, vraag hem dan eens op basis van welke installatie norm hij tot deze beslissing is gekomen, kan leerzaam zijn voor ons allen.

[Beer070]

Dutchguy_ schreef op donderdag 7 augustus 2025 @ 11:42:
[...]


Dat wordt een hele mooie installatie zo te zien.
Die opmerking over de afzonderlijke groepenkasten kan ik echter niet plaatsen, mocht je je elektricien nog spreken, vraag hem dan eens op basis van welke installatie norm hij tot deze beslissing is gekomen, kan leerzaam zijn voor ons allen.

zonder veel kennis van de formele kaders kan ik me wel voorstellen dat een scheiding van input bronnen gewenst is. Ik heb de set met schakelkast van de Zonnepanelensuper en bij de installatie ook initieel een aansluit fout gemaakt door de nul van AC-in en nul van AC-out voor een apparaat om te wisselen. In de layout zitten alle nul-blokken achter de gedeelde aarde die volledig vol zit en is het dan dus lastig aan te sluiten.
Gelukkig werkt de aardlekschakelaar meteen en heeft het geen schade opgeleverd maar ik kan me voorstellen dat je dit soort zaken graag wil scheiden. Zeker als er ook wel eens een junior monteur wordt gestuurd om iets te doen, die er dan een potje van kan maken.

[sandergar]

Beer070 schreef op donderdag 7 augustus 2025 @ 12:47:
Zeker als er ook wel eens een junior monteur wordt gestuurd om iets te doen, die er dan een potje van kan maken.

Als er een groentje aan het werk gaat dan maakt het niet uit hoeveel verschillende kasten je hebt. Zelfs met tig kasten kan een groentje grote schade aan richten. Het is netjes werken van je elektricien maar hij is er wel een uitzondering in. Technisch volgens mij niets mee. Kost financieel iets meer en ruimte technisch kost het veel extra ruimte.

Mijn AC-IN en AC-OUT automaten hebben gewoon een mooie sticker opgeplakt gekregen. Goedkoper, sneller en neemt minder ruimte in beslag.

[Jojan265]

Plead schreef op woensdag 6 augustus 2025 @ 20:50:
[...]


Heeft iemand al de MultiPlus-II 4k5 of 6k5? Werkt die goed als ESS? Ik zie dat deze al op diverse webshops aangeboden worden. De datasheet en manual is ook beschikbaar. Ik heb interesse in de 4k5. Dit omdat de 3000 voor mijn situatie net te weinig vermogen levert en ik net niet de ruimte in de breedte heb voor 3x de 5000. De 4k5 levert voor mij genoeg vermogen en heeft de breedte van de 3000 (meer vermogen per kg en dm3). Lichter in gewicht is ook welkom.

Ik heb hem nog niet, maar heb in ieder geval wel gewacht met aanschaffen totdat deze uitgebracht werden. Nu lees ik in de handleiding niet dat er een netfrequentie scheidingstransformator in zit, wat wel aangegeven wordt bij de 48/5000. Dit kan dus nogal wat betekenen m.b.t. het beveiligen van de DC component.

Ik twijfel dus nu of ik voor het nieuwe type moet gaan. Het geluid dat de uitvoeringen hebben met de netfrequentie scheidingstransformator is van ondergeschikt belang, aangezien hij in een tuinhuisje komt waar ook al de vijverpomp lawaai maakt.

Update: Ik heb net nog even teruggelezen voor de Multi RS Solar die ook geen netfrequentie scheidingstransformator heeft, maar wel een integrated RCMU. Victron heeft daarvoor aangegeven dat een Type A RCD dus voldoet als aardlekbeveiliging. Als dit ook gaat gelden voor de 4K5 of 6K5 Multi's dan ga ik waarschijnlijk toch voor de nieuwe.

[ Voor 13% gewijzigd door Jojan265 op 07-08-2025 18:59 ]

[Plead]

Jojan265 schreef op donderdag 7 augustus 2025 @ 17:07:
[...]

Ik heb hem nog niet, maar heb in ieder geval wel gewacht met aanschaffen totdat deze uitgebracht werden. Nu lees ik in de handleiding niet dat er een netfrequentie scheidingstransformator in zit, wat wel aangegeven wordt bij de 48/5000. Dit kan dus nogal wat betekenen m.b.t. het beveiligen van de DC component.

Ik twijfel dus nu of ik voor het nieuwe type moet gaan. Het geluid dat de uitvoeringen hebben met de netfrequentie scheidingstransformator is van ondergeschikt belang, aangezien hij in een tuinhuisje komt waar ook al de vijverpomp lawaai maakt.

Update: Ik heb net nog even teruggelezen voor de Multi RS Solar die ook geen netfrequentie scheidingstransformator heeft, maar wel een integrated RCMU. Victron heeft daarvoor aangegeven dat een Type A RCD dus voldoet als aardlekbeveiliging. Als dit ook gaat gelden voor de 4K5 of 6K5 Multi's dan ga ik waarschijnlijk toch voor de nieuwe.

Voor een transformatorloze omvormer is ie te zwaar lijkt me.
Uit het manual blz 14: De omvormer is uitgerust met een netfrequentie scheidingstransformator. Dit sluit de mogelijkheid van DC op elke AC-poort uit. Daarom kunnen type A aardlekbeveiligingen worden gebruikt.
https://www.victronenergy...I___Quattro-II-pdf-nl.pdf

[Jojan265]

Plead schreef op donderdag 7 augustus 2025 @ 19:29:
[...]


Voor een transformatorloze omvormer is ie te zwaar lijkt me.
Uit het manual blz 14: De omvormer is uitgerust met een netfrequentie scheidingstransformator. Dit sluit de mogelijkheid van DC op elke AC-poort uit. Daarom kunnen type A aardlekbeveiligingen worden gebruikt.
https://www.victronenergy...I___Quattro-II-pdf-nl.pdf

Dat had ik gemist. Bij de "oude" versie staat het bij AC-In en omdat het bij de nieuwe niet stond dacht ik dat deze het niet had.

[kevineppo]

Plead schreef op woensdag 6 augustus 2025 @ 20:50:
[...]


Heeft iemand al de MultiPlus-II 4k5 of 6k5? Werkt die goed als ESS? Ik zie dat deze al op diverse webshops aangeboden worden. De datasheet en manual is ook beschikbaar. Ik heb interesse in de 4k5. Dit omdat de 3000 voor mijn situatie net te weinig vermogen levert en ik net niet de ruimte in de breedte heb voor 3x de 5000. De 4k5 levert voor mij genoeg vermogen en heeft de breedte van de 3000 (meer vermogen per kg en dm3). Lichter in gewicht is ook welkom.

Ik ben sinds kort in contact met een van de leveranciers van Victron spullen omdat ik zakelijk vanuit de warmtepompen ook eens wil gaan kijken naar thuisaccu's en gevraagd hoe het nou zit met de positionering van de 4k5 en 6k5. Het belangrijkste punt wat zij aandroegen:

"Deze units hebben nog geen ESS-certificering, en mogen dus nog niet terugleveren aan het net." En dat schijnt ook nog wel even te duren voordat dat er is, dus tot die tijd heb je er niet zoveel aan vanuit een ESS perspectief lijkt me.

[Kanoet]

Wat zijn jullie afwegingen bij het kiezen van een dc voeding voor randapparatuur(cerbo, noodrelais)? Een gezekerde dc/dc omvormer vanuit de accubank of een ac/dc omvormer vanuit ac out1?
De dc/dc voelt betrouwbaarder. Is een omvormer wel nodig bij de flexibele dc voltage ingang van de cerbo?

[Dutchguy_]

Kanoet schreef op donderdag 7 augustus 2025 @ 23:05:
Wat zijn jullie afwegingen bij het kiezen van een dc voeding voor randapparatuur(cerbo, noodrelais)? Een gezekerde dc/dc omvormer vanuit de accubank of een ac/dc omvormer vanuit ac out1?
De dc/dc voelt betrouwbaarder. Is een omvormer wel nodig bij de flexibele dc voltage ingang van de cerbo?

Hier is de Cerbo gewoon aangesloten op de accubank, de zekering zit al in de bijgeleverde bedrading

[sandergar]

Kanoet schreef op donderdag 7 augustus 2025 @ 23:05:
Wat zijn jullie afwegingen bij het kiezen van een dc voeding voor randapparatuur(cerbo, noodrelais)? Een gezekerde dc/dc omvormer vanuit de accubank of een ac/dc omvormer vanuit ac out1?
De dc/dc voelt betrouwbaarder. Is een omvormer wel nodig bij de flexibele dc voltage ingang van de cerbo?

Cerbo heeft reeds een zekering. Kan direct op de busbar. Ik heb de Cerbo voedingskabel gesplitst, een din zekeringshouder geplaatst voor 1A zekering en op deze zekeringhouder mijn losse 48v relais op aangesloten.

[DavidZH]

Kanoet schreef op donderdag 7 augustus 2025 @ 23:05:
Wat zijn jullie afwegingen bij het kiezen van een dc voeding voor randapparatuur(cerbo, noodrelais)? Een gezekerde dc/dc omvormer vanuit de accubank of een ac/dc omvormer vanuit ac out1?
De dc/dc voelt betrouwbaarder. Is een omvormer wel nodig bij de flexibele dc voltage ingang van de cerbo?

Hier een voeding van Phoenix Contact die via een redundantiemodule een 24V verdeelblok van spanning voorziet. De andere kant van de redundantiemodule zal met een DC/DC converter van de DC busbar komen.
Van de 24V rail wordt niet alleen de Cerbo gevoed, maar ook een veiligheidsrelais en wat andere electronica. Ik heb het op deze manier bedacht omdat de Cerbo het punt van waarheid gaat zijn voor de installatie, dus die moet een robuuste voeding hebben. Het moet ook niet zo zijn dat bij onderhoud van de accu meteen niets meer gelogd wordt. Vandaar van twee kanten.

Dit is nog in de toekomst. Eerst moet er een hok geklust gaan worden waar alles in komt. Voor nu alleen een Cerbo en een EM540 gridmeter om een beetje mee te experimenteren.

Achtergrond; ik werk in de industriële aandrijftechniek, waar we ook paneelbouw doen.
En nee, ik gebruik niet mijn werk om goedkoop aan de spullen te komen. Eibabo en Electrobode zijn de plakken waar ik het bestel. Zeker Eibabo is incl. BTW soms nog goedkoper dan de TU mét de korting die we krijgen.

[Plead]

kevineppo schreef op donderdag 7 augustus 2025 @ 20:45:
[...]
"Deze units hebben nog geen ESS-certificering, en mogen dus nog niet terugleveren aan het net." En dat schijnt ook nog wel even te duren voordat dat er is, dus tot die tijd heb je er niet zoveel aan vanuit een ESS perspectief lijkt me.

Dank voor de opmerking. Ga ervan uit dat dit in orde komt. Want in hoofdstuk 2.4 van de handleiding wordt wel ESS besproken. Heb nog geen haast. Ik wil eind dit jaar operationeel zijn.
Ik heb nog wel een paar vragen bij gebruik van de MP2 4k5 :
1) Wil de AC-in afzekeren met 20A type b automaat (i.v.m enige selectiviteit). Hoofdzekering is 25a type C karakteristiek. Is dat afdoende?
2) is een aparte aardlekschakelaar nodig? Heb nu een 30mA die alleen de 3-fase groepen doorgeeft (EV wallbox en kookplaat)
3) Wil later ook DESS toepassen. Is voor Nederland de energiemeter EM540 het juiste type?
4) liever wil ik van de P1-poort van de Iskra AM550 gebruik maken. Deze geeft elke seconde date uit. De ruimte in de groepenkast is namelijk beperkt. Is dat nauwkeurig genoeg? Heb begrepen dat je de Cerbo GX hierop kunt aanpassen.
Meer context: Wil eerst 1-fase uitrusten en uiteindelijk naar 3-fase gaan. Tevens gebuit maken van AC-out voor kritische groepen.

[ Voor 4% gewijzigd door Plead op 08-08-2025 13:33 . Reden: verduidelijking ]

[QBiT]

Na wat leeswerk de laatste tijd ben ik me aan het oriënteren om ons nieuwe huis te voorzien van een batterij /ess op den duur. Toch blijven er wat vragen over....

Mijn nieuwe woning heeft een 3*25a aansluiting, een 3fase warmtepomp en wtw. Er ligt ongeveer 8000wp aan zonnepanelen op het dak op basis van een 3 fase enphase systeem met micro omvormers. Daarnaast heb ik een elektrische auto.

1. Als ik het goed begrijp dan kan ik een mp2 5k inzetten als ess/batterij systeem. Effectief werkt deze dan op 1 fase. Kan ik een van de fases dan ook koppelen als critical load, om zodoende bij stroomuitval een 1 fase microgrid te draaien? Is dit een ondersteunde configuratie? Ik snap dat ik ook met 3* een mp2 kan werken, maar dit zou weer een ander prijskaartje zijn. Offgrid kunnen draaien zou een mooie bijvangst zijn, maar geen doel opzich. 3fase enphase valt dan natuurlijk uit.

2. In theorie is Victron heel modulair. Kun je na zeg,1 a 2 n
Jaar je batterypack makkelijk uitbreiden? Of is dit niet raadzaam vanwege de degradatie van een batterij? Een tweede parallele mp2 zou kunnen, maar dan heb je altijd weer een unit nodig met een vergelijkbare productiedatum.

Uiteindelijk is het de bedoeling om dit uit te voeren met een professional. Nu een beetje aan het oriënteren wat er kan.

[sandergar]

QBiT schreef op vrijdag 8 augustus 2025 @ 15:10:
.... 3fase enphase valt dan natuurlijk uit.

Of niet ..... zie https://gathering.tweaker...message/83103822#83103822

[Pim57]

@QBiT
Waarom wil je een thuisbatterij?

[QBiT]

Met name voor verhogen van eigen gebruik/nul op de meter en gebruik van eigen zonne energie. Als ik het eea kan opvangen bij stroomuitval dan is dat mooi meegenomen.

[Pim57]

QBiT schreef op zaterdag 9 augustus 2025 @ 13:41:
Met name voor verhogen van eigen gebruik/nul op de meter en gebruik van eigen zonne energie. Als ik het eea kan opvangen bij stroomuitval dan is dat mooi meegenomen.

In dat geval heb je voldoende aan een 1 fase setup met een mp2 5000 en een 16 kWh battery box.
Je kunt dan je meterkast herindelen zodat alle kritische zaken op fase 1 komen. Dan heb je gelijk noodstroom.

Uitbreiding naar 3 fase of grotere batterij is eigenlijk niet te verantwoorden.

Jouw huishouden lijkt wel wat op de mijne, zie hier mijn oplossing:

[Dutchguy_]

QBiT schreef op zaterdag 9 augustus 2025 @ 13:41:
Met name voor verhogen van eigen gebruik/nul op de meter en gebruik van eigen zonne energie. Als ik het eea kan opvangen bij stroomuitval dan is dat mooi meegenomen.

Wat @Pim57 beschrijft zal wel werken, maar ik las ook dat je 8000wp aan zonnepanelen hebt, een Multi II 5000 kan volgens mij ca 4000W in de accu drukken, dus een groot deel van de PV opbrangst zal alsnog het net op gaan, daarnaast zal een accu van 16kWh in de zomermaanden (april-oktober) rond 11 uur wel weer vol zitten en gaat de rest ook het net op.
Heb je/wil je gaan werken met een vast contract of met een dynamisch contract ?

[Pim57]

In de zomermaanden heb je gewoon te veel opwek, dat je onmogelijk allemaal zelf kunt verbruiken. Daar valt niet tegen aan te wassen en ook mijn EV zit dan vol.

De kunst is om alleen die paar negatieve uren (bij een dynamisch contract) in je accu te stoppen. De rest kan het net op.
Of je zet de panelen uit bij negatieve prijzen na 1-1-2027.

[ Voor 9% gewijzigd door Pim57 op 09-08-2025 18:10 ]

[Eddie_]

@Pim57 @QBiT Dat is een opstelling die ik op dit moment ook voor ogen heb. Even een vraag over je tekening. Je hebt je L1, vanaf de hoofdschakelaar, naar je "L1" meterkast doorgetrokken. Maar ook via de AC in/AC out. Waarom niet gewoon alleen vanaf je MP AC in/out?

[Kanoet]

@Pim57 en zit je noodstroom uit je ac out nu niet direct op het net aangesloten? Ga je dan niet de hele wijk van stroom voorzien?

[ Voor 28% gewijzigd door Kanoet op 09-08-2025 19:21 ]

[Pim57]

Kanoet schreef op zaterdag 9 augustus 2025 @ 19:20:
@Pim57 en zit je noodstroom uit je ac out nu niet direct op het net aangesloten? Ga je dan niet de hele wijk van stroom voorzien?

De kritische load van L1 kan met de SFT240 omschakelaar kiezen uit voeding vanaf de grid (stand I) òf voeding vanaf de ac-out (stand II).

De ac-out kan dus niet aan de grid geschakeld worden.

Eddie_ schreef op zaterdag 9 augustus 2025 @ 18:24:
@Pim57 @QBiT Dat is een opstelling die ik op dit moment ook voor ogen heb. Even een vraag over je tekening. Je hebt je L1, vanaf de hoofdschakelaar, naar je "L1" meterkast doorgetrokken. Maar ook via de AC in/AC out. Waarom niet gewoon alleen vanaf je MP AC in/out?

Ik wil een bypass mogelijkheid hebben voor werkzaamheden/storingen.

[ Voor 34% gewijzigd door Pim57 op 09-08-2025 19:37 ]

[Dutchguy_]

Pim57 schreef op zaterdag 9 augustus 2025 @ 18:09:
In de zomermaanden heb je gewoon te veel opwek, dat je onmogelijk allemaal zelf kunt verbruiken. Daar valt niet tegen aan te wassen en ook mijn EV zit dan vol.

De kunst is om alleen die paar negatieve uren (bij een dynamisch contract) in je accu te stoppen. De rest kan het net op.
Of je zet de panelen uit bij negatieve prijzen na 1-1-2027.

De echt negatieve uren valt de laatste tijd wel mee, maar geregeld komt ca. 9 uur op een dag rond de nul eurocent wel veel voor, dat was voor mij toch wel de reden om een iets grotere installatie te nemen en binnenkort de accu te gaan verdubbelen, zodat ik inderdaad die uren kan opslaan en later voor een deel kan terugleveren aan het net.
Als je zorgt dat je voldoende ruimte hebt om de installatie later nog uit te breiden, zit je volgens mij altijd goed

[Beer070]

Pim57 schreef op zaterdag 9 augustus 2025 @ 19:32:
[...]

De kritische load van L1 kan met de SFT240 omschakelaar kiezen uit voeding vanaf de grid (stand I) òf voeding vanaf de ac-out (stand II).

De ac-out kan dus niet aan de grid geschakeld worden.


[...]

Ik wil een bypass mogelijkheid hebben voor werkzaamheden/storingen.

Volgens mij is het zo dat je de 3 fase van het grid niet mag mixen met 1 fase van je AC out. De 1 fase opstelling wordt denk ik niet gesynchroniseerd en kan dan wellicht uit fase lopen?
Ik ben aan het kijken voor mijn ouders of ze een vergelijkbare opstelling kunnen gebruiken, en ik heb nog geen overduidelijke eenvoudige oplossing gevonden.

[blaaspijp]

Ik heb vandaag de aanzet gemaakt om het Victron systeem op te starten. Echter krijg ik een foutmelding in de Smart BMS waardoor na enkele minuten het systeem weer uitschakeld.
Iemand een idee waar ik moet beginnen met zoeken?

[Ersus]

[

Dutchguy_ schreef op zaterdag 9 augustus 2025 @ 19:52:
[...]


De echt negatieve uren valt de laatste tijd wel mee, maar geregeld komt ca. 9 uur op een dag rond de nul eurocent wel veel voor, dat was voor mij toch wel de reden om een iets grotere installatie te nemen en binnenkort de accu te gaan verdubbelen, zodat ik inderdaad die uren kan opslaan en later voor een deel kan terugleveren aan het net.
Als je zorgt dat je voldoende ruimte hebt om de installatie later nog uit te breiden, zit je volgens mij altijd goed

Dit was voor ons de doorslag om voor véél te gaan vanaf het begin.

Op de eerste plaats was het in verhouding uiteindelijk goedkoper per kWh en maakt de twee jaar salderingsregeling het nog mogelijk een grote hap van de investering terug te verdienen.

Des te meer stroom je in huis verbruikt des te meer het zich uitbetaald om het ruimer aan te pakken, uiteraard wel passend voor je huishouden.

In de winter goedkope uren de opslag in duwen en de dure uren overbruggen is wel mooi meegenomen.

Neem in je overweging wel het laad- en ontlaad vermogen mee van de omvormer/charger en je LFP packs.

Wij hadden uiteindelijk toch voor de Multiplus 2 10000VA moeten gaan, ik heb het overwogen maar die was 400 euro per mp duurder, maar als ik uiteindelijk had geweten hoeveel we injecteren en hoeveel geladen wordt vanaf het grid. Dan was de keuze zo gemaakt.

De 8000VA duwt wel veel maar na aftrek eigen gebruik benut ik net niet de hele 3x25A huisaansluiting en de multiplussen draaien dan ook max.

Wie weet zet ik ze in V&A om de overstap naar de 10000VA te maken.

[Beer070]

blaaspijp schreef op zaterdag 9 augustus 2025 @ 22:11:
Ik heb vandaag de aanzet gemaakt om het Victron systeem op te starten. Echter krijg ik een foutmelding in de Smart BMS waardoor na enkele minuten het systeem weer uitschakeld.
Iemand een idee waar ik moet beginnen met zoeken?

[Afbeelding]

[Afbeelding]

Bij mij piepte ie omdat de accu instellingen initieel niet goed waren en omdat de distributor een zekering verwachtte die er niet in zat.

[DavidZH]

blaaspijp schreef op zaterdag 9 augustus 2025 @ 22:11:
Ik heb vandaag de aanzet gemaakt om het Victron systeem op te starten. Echter krijg ik een foutmelding in de Smart BMS waardoor na enkele minuten het systeem weer uitschakeld.
Iemand een idee waar ik moet beginnen met zoeken?

[Afbeelding]

[Afbeelding]

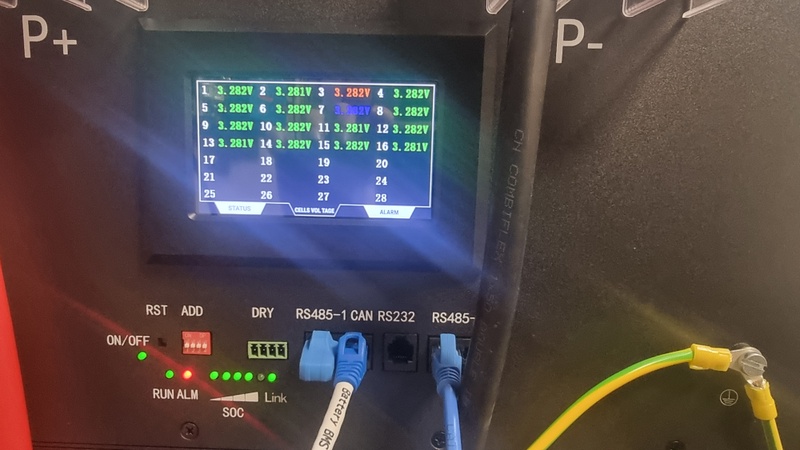

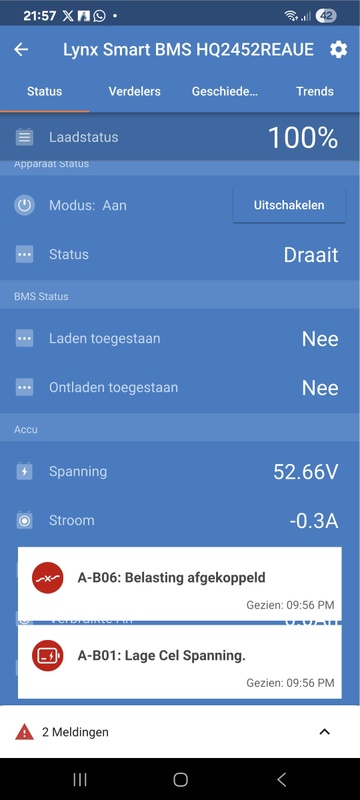

Als ik jouw foto's bekijk zie ik een 16kWh zelfbouw box met een JK-BMS en een scherm van VictronConnect met een Lynx Smart BMS voor.
De eerste vraag die naar voren komt: heb je ook Victron Smart Lithum accu's in je systeem? Het Lynx Smart BMS is ALLEEN voor die accu's van Victron zelf. DIe accu's worden met een ronde 4-polige connector aangesloten op het BMS. Als je die accu's niet hebt moet je de Lynx BMS er tussen uit halen.

[Ersus]

DavidZH schreef op zaterdag 9 augustus 2025 @ 22:35:
[...]


Als ik jouw foto's bekijk zie ik een 16kWh zelfbouw box met een JK-BMS en een scherm van VictronConnect met een Lynx Smart BMS voor.
De eerste vraag die naar voren komt: heb je ook Victron Smart Lithum accu's in je systeem? Het Lynx Smart BMS is ALLEEN voor die accu's van Victron zelf. DIe accu's worden met een ronde 4-polige connector aangesloten op het BMS. Als je die accu's niet hebt moet je de Lynx BMS er tussen uit halen.

Kan hij het ook even laten zitten en dan de Lynx BMS communicatie afkoppelen en de zaak opnieuw configureren?

[DavidZH]

Ersus schreef op zaterdag 9 augustus 2025 @ 22:39:
[...]


Kan hij het ook even laten zitten en dan de Lynx BMS bedrading afkoppelen en de zaak opnieuw configureren?

Die Lynx moet er tussen uit omdat de contactor daarin afschakelt. Je kan confgureren wat je wil, maar zonder de Smart Lithum aangesloten gaat de BMS nooit ingeschakeld blijven.

Daarnaast zie ik ook een alarm led branden van de JK. Dat kan van alles zijn, daar moeten alle instellingen van nagelopen worden. Under- of overvoltage zal het niet zijn. Ook cell difference lijkt me sterk.

Tip van mij: vanavond laten rusten, morgen fris verder.

[Ersus]

DavidZH schreef op zaterdag 9 augustus 2025 @ 22:46:
[...]


Die Lynx moet er tussen uit omdat de contactor daarin afschakelt. Je kan confgureren wat je wil, maar zonder de Smart Lithum aangesloten gaat de BMS nooit ingeschakeld blijven.

Daarnaast zie ik ook een alarm led branden van de JK. Dat kan van alles zijn, daar moeten alle instellingen van nagelopen worden. Under- of overvoltage zal het niet zijn. Ook cell difference lijkt me sterk.

Tip van mij: vanavond laten rusten, morgen fris verder.

Verstandige tip idd.
Ik had mij nog niet ingelezen mbt de Lynx, maar hij had waarschijnlijk de Lynx Shunt VE.Can willen hebben om er tussenin te zetten. Wel mooi dat de Lynx Smart BMS een magneetschakelaar geïntegreerd heeft.

Zal nog even wat sleutelen zijn om het aan te passen.

[DavidZH]

Ersus schreef op zaterdag 9 augustus 2025 @ 23:37:
[...]

Lynx Shunt VE.Can ...

Naar wat ik begrijp wil je die niet hebben. De Lynx shunt heeft wat rare dingen in de software waardoor hij niet goed synchroniseert naar 100% SOC.
Ik baseer me hier op een wat oudere video van Off-grid garage.

Je wil de gewone Smartshunt. Ziet er niet zo mooi uit tussen de Lynxen, maar werkt veel beter.

[Ersus]

DavidZH schreef op zondag 10 augustus 2025 @ 00:35:
[...]


Naar wat ik begrijp wil je die niet hebben. De Lynx shunt heeft wat rare dingen in de software waardoor hij niet goed synchroniseert naar 100% SOC.
Ik baseer me hier op een wat oudere video van Off-grid garage.

Je wil de gewone Smartshunt. Ziet er niet zo mooi uit tussen de Lynxen, maar werkt veel beter.

Klopt die heb ik idd ook gezien en daarom de gewone 1000A shunt aangeschaft.

[blaaspijp]

.....

[ Voor 98% gewijzigd door blaaspijp op 10-08-2025 06:44 ]

[blaaspijp]

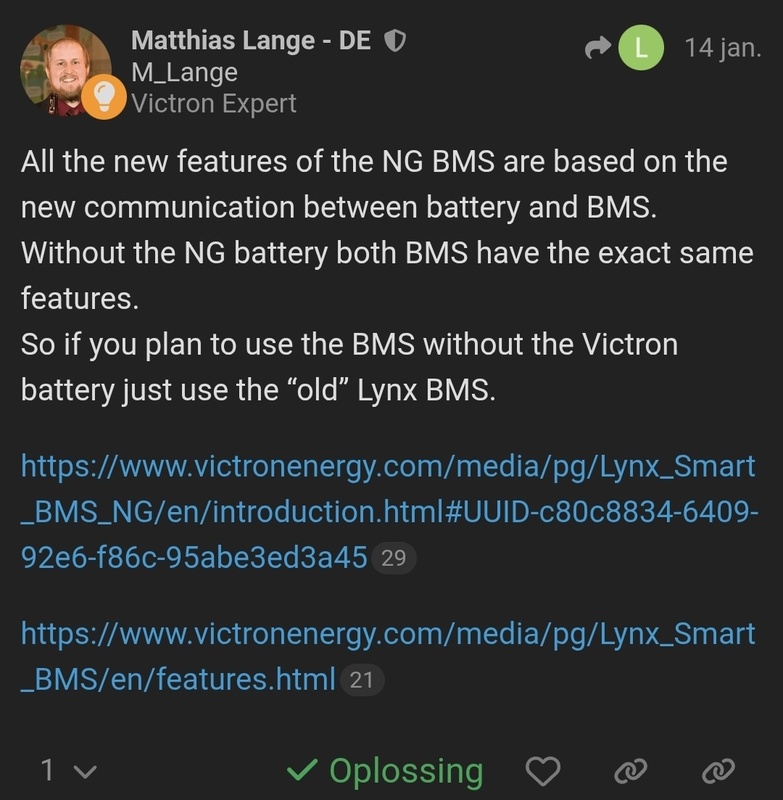

Het is de SMART BMS zonder "NG" omdat de "NG" versie alleen met Victron accus zou communiceren.
De magneet schakelaar vond ik zelf erg mooi om een extra beveiliging er tussen te hebben.

Die ga ik er nu dus tussen uit halen.

[blaaspijp]

[blaaspijp]

Een oplossing kan zijn dat ik de BMS kabel in een lus aanbreng. Daarmee denkt de BMS dat er een accu zonder fouten is aangesloten.
Dit gaan we eerst testen, veruit minst ingrijpend.

[Beer070]

DavidZH schreef op zaterdag 9 augustus 2025 @ 22:35:
[...]


Als ik jouw foto's bekijk zie ik een 16kWh zelfbouw box met een JK-BMS en een scherm van VictronConnect met een Lynx Smart BMS voor.
De eerste vraag die naar voren komt: heb je ook Victron Smart Lithum accu's in je systeem? Het Lynx Smart BMS is ALLEEN voor die accu's van Victron zelf. DIe accu's worden met een ronde 4-polige connector aangesloten op het BMS. Als je die accu's niet hebt moet je de Lynx BMS er tussen uit halen.

ik gebruik de Lynx SmartBMS ook met dezelfde zelfbouw accu, met name om ellende met pre-charging te voorkomen (ter bescherming van de zekeringen), en de totale laadstroom te kunnen managen. Hiervoor moet je inderdaad wel de ronde kabel met 4 pinnen aansluiten in een loop. goed punt.

[DavidZH]

Beer070 schreef op zondag 10 augustus 2025 @ 07:22:
[...]

ik gebruik de Lynx SmartBMS ook met dezelfde zelfbouw accu, met name om ellende met pre-charging te voorkomen (ter bescherming van de zekeringen), en de totale laadstroom te kunnen managen. Hiervoor moet je inderdaad wel de ronde kabel met 4 pinnen aansluiten in een loop. goed punt.

OK. Weer wat geleerd. Ik was in de veronderstelling dat dat niet mogelijk was.

blaaspijp schreef op zondag 10 augustus 2025 @ 06:57:
Een oplossing kan zijn dat ik de BMS kabel in een lus aanbreng. Daarmee denkt de BMS dat er een accu zonder fouten is aangesloten.
Dit gaan we eerst testen, veruit minst ingrijpend.

Het feit blijft dat je DIY-box in alarm staat, dus dat zal je eerst moeten uitvinden. En verder zal je het beste met iemand die dezelfde opstelling heeft kunnen sparren. Zoals Beer070.
