Mitsubishi Ecodan warmtepomp uitlezen via cn105 + esp32

[bilgy_no1]

xoror schreef op donderdag 11 juni 2026 @ 20:47:

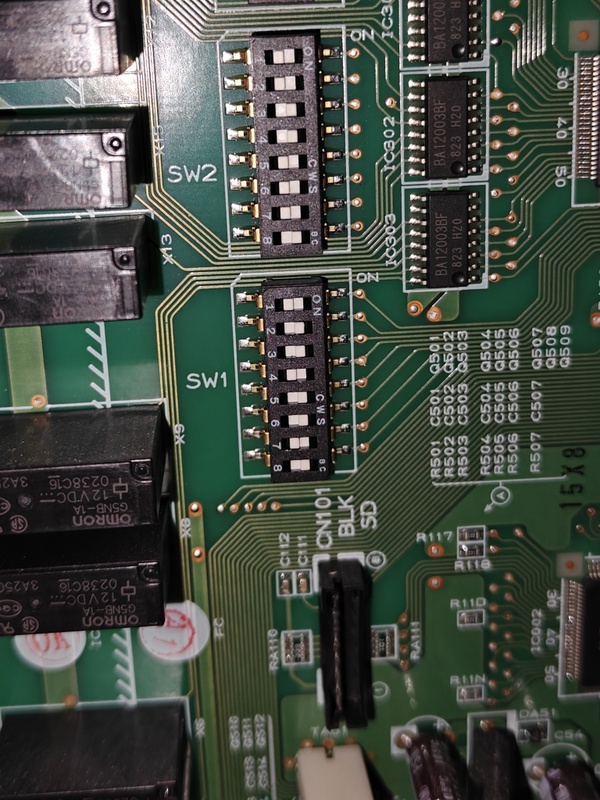

@_RRM_ sw2-1 op on en sw1-8 op off toch voor de virtual thermostat?

@bilgy_no1 Zie hierboven zou gewoon moeten werken.

Thanks. Ik heb ondertussen de Shelly wel in HA (als tweede oplossing), maar weet nog niet de stappen om een temperatuurwijziging door te sturen naar Asgard. Zou toch eigenlijk de betere oplossing zijn als ik op die manier een hogere resolutie temperatuur in Odin beschikbaar heb.

Ik zat daarvoor even terug te kijken in handleiding en topic, maar kom er nog niet helemaal uit.

Als de Shelly waarden doorkomen in Asgard kan de hele remote thermostat eruit toch?

[_RRM_]

xoror schreef op donderdag 11 juni 2026 @ 20:47:
@_RRM_ sw2-1 op on en sw1-8 op off toch voor de virtual thermostat?

@bilgy_no1 Zie hierboven zou gewoon moeten werken.

Al weer even geleden dat ik hier naar gekeken heb. (SW1-8 On en SE 2-1 Off??)

[xoror]

@_RRM_ Je hebt de virtuele thermostaat nog niet in gebruik?

@bilgy_no1 Als je sensor leesbaar is HA, dan kan je die blueprint gebruiken voor sync

[ Voor 42% gewijzigd door xoror op 11-06-2026 21:53 ]

[bilgy_no1]

xoror schreef op donderdag 11 juni 2026 @ 22:03:
@bilgy_no1
https://github.com/gekkek...ted-link-room-temperature

Of handmatig via script:
https://github.com/gekkek...temperature-feedback-loop

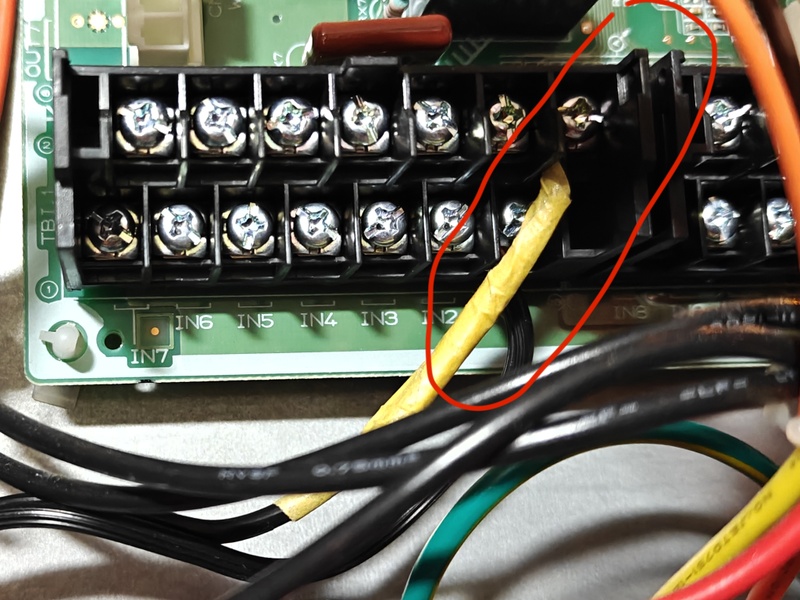

@_RRM_ Ah check, ik dacht dat je hem al had aangesloten via in1.

Ja, ik vond die link inderdaad. Als ik in https://github.com/gekkekoe/esphome-ecodan-hp/blob/main/asgard/ha_blueprints/setup_sync.md op de knop druk krijg ik een 404: Not found error.

[ Voor 73% gewijzigd door bilgy_no1 op 11-06-2026 22:10 ]

[_RRM_]

xoror schreef op donderdag 11 juni 2026 @ 21:52:
@_RRM_ Je hebt de virtuele thermostaat nog niet in gebruik?

@bilgy_no1 Als je sensor leesbaar is HA, dan kan je die blueprint gebruiken voor sync

Enige wat ik heb gedaan is de PAR thermostaat toegewezen en verder niets. Geen dip switches omgezet, geen draden op iN aangesloten of iets anders.

Dacht eerst zo te draaien, wachten op de Odin (bagger trage PostNL ) en dan eens verdiepen in virtueel, kabels, Odin

[xoror]

@bilgy_no1
https://github.com/gekkek...ted-link-room-temperature (ik geloof dat de blue print vanuit gaat dat je een thermostat als bron selecteert, dus mogelijk moet je de handmatige script gebruiken)

Of handmatig via script:
https://github.com/gekkek...temperature-feedback-loop

@_RRM_ Ah check, ik dacht dat je hem al had aangesloten via in1.

[ Voor 16% gewijzigd door xoror op 11-06-2026 22:13 ]

[bilgy_no1]

xoror schreef op donderdag 11 juni 2026 @ 22:03:
@bilgy_no1
https://github.com/gekkek...ted-link-room-temperature

Of handmatig via script:
https://github.com/gekkek...temperature-feedback-loop

@_RRM_ Ah check, ik dacht dat je hem al had aangesloten via in1.

Ik krijg een 404: Not found te zien

Ik zie ook Asgard nog niet in HA verschijnen.

[xoror]

@bilgy_no1 https://my.home-assistant...c_virtual_thermostat.yaml

Github doet af en toe raar. Ik denk alleen dat deze thermostaat als bron accepteert, ik zal even een maken die een sensor accepteert.


@bilgy_no1 https://github.com/gekkek..._blueprints/setup_sync.md werkt dat nu ? Je hebt nu een 2e blue print. (of direct: https://my.home-assistant...al_thermostat_sensor.yaml )

[ Voor 120% gewijzigd door xoror op 11-06-2026 22:23 ]

[bilgy_no1]

xoror schreef op donderdag 11 juni 2026 @ 22:15:
@bilgy_no1 https://my.home-assistant...c_virtual_thermostat.yaml

Github doet af en toe raar. Ik denk alleen dat deze thermostaat als bron accepteert, ik zal even een maken die een sensor accepteert.

Nope zelfde resultaat: eerst een pagina met de vraag 'Open page in your Home Assistant?'. Dan klik ik 'Open Link' en krijg ik die 404.

http://homeassistant.local:8123/_my_redirect/blueprint_import?blueprint_url=https%3A%2F%2Fgithub.com%2Fgekkekoe%2Fesphome-ecodan-hp%2Fraw%2Fmain%2Fasgard%2Fha_blueprints%2Fsync_virtual_thermostat.yaml


EDIT

Als ik in HA naar Blueprints ga en klik op Blueprint importeren, ik vul deze link in:

https://my.home-assistant.io/redirect/blueprint_import/?blueprint_url=https%3A%2F%2Fgithub.com%2Fgekkekoe%2Fesphome-ecodan-hp%2Fraw%2Fmain%2Fasgard%2Fha_blueprints%2Fsync_virtual_thermostat_sensor.yaml

Dan komt er de volgende foutmelding (ik kan hem niet verder openen oid):

mapping values are not allowed here in "<unicode string>", line 1, column 416: ... tle" content="Link to Blueprints: start import – My Home Assista ... ^


EDIT 2:

Als ik deze link invul: https://github.com/gekkekoe/esphome-ecodan-hp/blob/main/asgard/ha_blueprints/sync_virtual_thermostat.yaml

Is dit de foutmelding:

Invalid blueprint: Missing input definition for source_entitya

[ Voor 53% gewijzigd door bilgy_no1 op 11-06-2026 22:38 ]

[xoror]

Heel apart, ik heb ze het net nog geïmporteerd...

Anders moet je handmatig even sync script toevoegen.

YAML:

alias: "Sync Room Temperature to Ecodan (Manual Sensor Version)"
description: "Synchronizes a standalone temperature sensor to the Ecodan Virtual Thermostat."
mode: single

trigger:
  - platform: state
    # Replace this with your actual temperature sensor entity ID
    entity_id: sensor.your_room_temperature

condition:
  - condition: template
    value_template: >
      {{ states('sensor.your_room_temperature') | float(0) != states('number.ecodan_heatpump_virtual_thermostat_input_z1') | float(0) }}

action:
  - service: number.set_value
    target:
      entity_id: number.ecodan_heatpump_virtual_thermostat_input_z1
    data:
      value: "{{ states('sensor.your_room_temperature') | float(0) }}"

  - delay: "00:01:00"

vervang 2x de "your_room_temperature" met je shelly en doe dit:
Home assistant > Settings > Automations & Scenes
- create automation > create new auto mation
- rechts boven die 3 stippen, kies "Edit in YAML" en plak de yaml

[bilgy_no1]

xoror schreef op donderdag 11 juni 2026 @ 22:47:
Heel apart, ik heb ze het net nog geïmporteerd...

Anders moet je handmatig even sync script toevoegen.

YAML:

alias: "Sync Room Temperature to Ecodan (Manual Sensor Version)"
description: "Synchronizes a standalone temperature sensor to the Ecodan Virtual Thermostat."
mode: single

trigger:
  - platform: state
    # Replace this with your actual temperature sensor entity ID
    entity_id: sensor.your_room_temperature

condition:
  - condition: template
    value_template: >
      {{ states('sensor.your_room_temperature') | float(0) != states('number.ecodan_heatpump_virtual_thermostat_input_z1') | float(0) }}

action:
  - service: number.set_value
    target:
      entity_id: number.ecodan_heatpump_virtual_thermostat_input_z1
    data:
      value: "{{ states('sensor.your_room_temperature') | float(0) }}"

  - delay: "00:01:00"

vervang 2x de "your_room_temperature" met je shelly en doe dit:
Home assistant > Settings > Automations & Scenes
- create automation > create new auto mation
- rechts boven die 3 stippen, kies "Edit in YAML" en plak de yaml

Het is net gelukt om de Blueprint te importeren met deze link: https://github.com/gekkekoe/esphome-ecodan-hp/blob/main/asgard/ha_blueprints/sync_virtual_thermostat_sensor.yaml

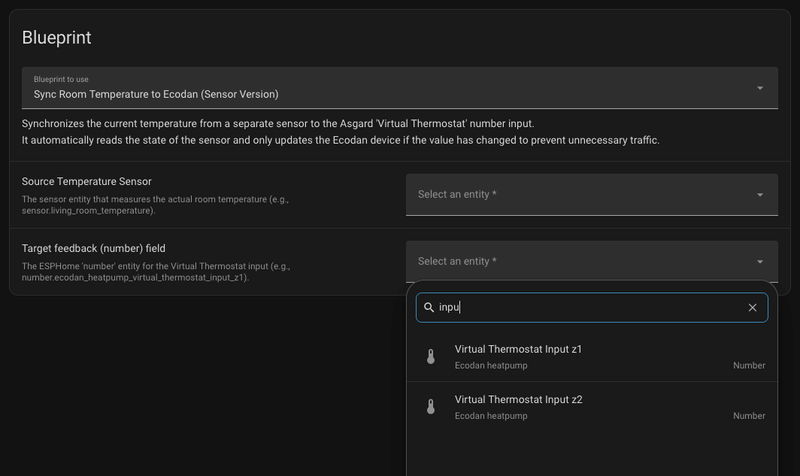

Nu moet ik alleen een target feedback (number field) kiezen en ik heb niks van ecodan of asgard in die opties staan. Ik kom Asgard of Ecodan-heatpump ook helemaal nergens nog tegen in Home Assistant, ook niet als Ontdekt apparaat oid.

[xoror]

[bilgy_no1]

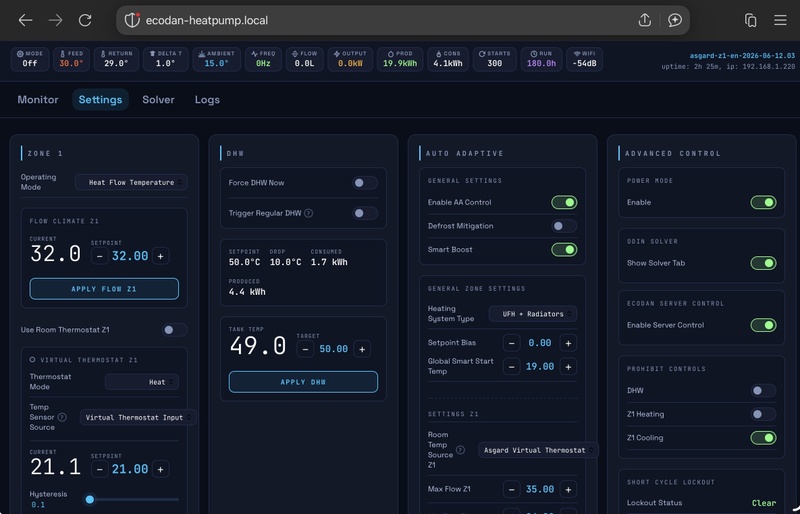

xoror schreef op donderdag 11 juni 2026 @ 22:55:

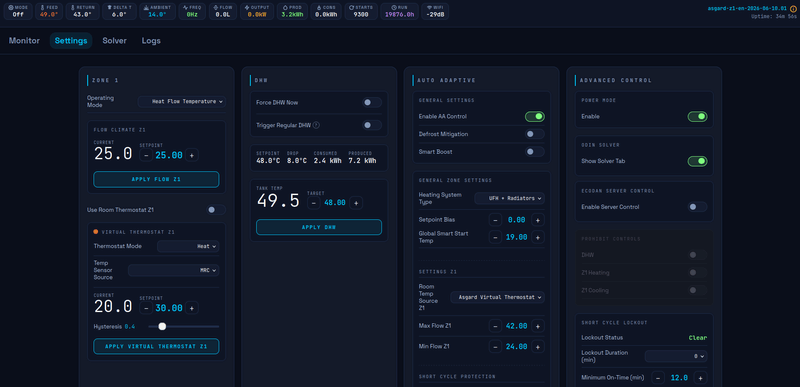

[Afbeelding]

Home Assistant Integration (optional)

Home Assistant automatically discovers Asgard as an ESPHome device under Settings → Devices & Services. Click Configure to add it. HA integration is optional — Asgard runs fully standalone without it.

Maar ik zie hier dus helemaal niets en kan Asgard dus ook niet toevoegen om die target feedback opties te zien in dat drop-down menu. Ik zie daar niets wat met de ecodan/asgard te maken heeft.

Deze stap is gelukt. Ik heb via ESPHome integratie de boel kunnen vinden en toevoegen.

[ Voor 5% gewijzigd door bilgy_no1 op 11-06-2026 23:08 ]

[xoror]

Heb je "Ecodan heatpump" niet toegevoegd aan je HA ?
http://homeassistant.loca...tions/integration/esphome
staat hij daar niet tussen ? Als je via HA wilt gebruiken, moet je hem wel toevoegen aan HA natuurlijk.

[bilgy_no1]

xoror schreef op donderdag 11 juni 2026 @ 23:08:
Heb je "Ecodan heatpump" niet toegevoegd aan je HA ?
http://homeassistant.loca...tions/integration/esphome
staat hij daar niet tussen ? Als je via HA wilt gebruiken, moet je hem wel toevoegen aan HA natuurlijk.

Ja die stap is nu gelukt. Maar door de tekst dat hij automatisch zou worden gedetecteerd was ik even op het verkeerde been gezet.

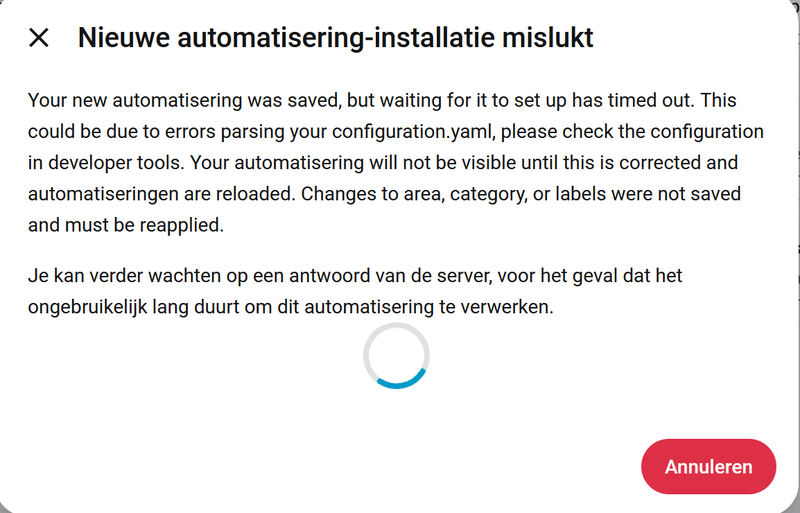

Ik heb nu de Ecodan Heatpump in HA en kan de juiste opties selecteren bij de Blueprint. Alleen krijg ik dan de volgende foutmelding:



Beetje story of my life met HA... Niks werkt in 1 keer...

[xoror]

Ik heb deze error nog nooit gezien, maar heb je met configuration.yaml gespeeld? Als daar fouten in zitten moet je dat eerst oplossen.

Verder kan je anders handmatig toevoegen, dat moet altijd werken:
https://github.com/gekkek...up_sync.md#2-manual-setup

[bilgy_no1]

xoror schreef op donderdag 11 juni 2026 @ 23:29:
Ik heb deze error nog nooit gezien, maar heb je met configuration.yaml gespeeld? Als daar fouten in zitten moet je dat eerst oplossen.

Verder kan je anders handmatig toevoegen, dat moet altijd werken:
https://github.com/gekkek...up_sync.md#2-manual-setup

Nou ik heb daar mbv Copilot eens geprobeerd een aansturing te maken voor de batterij obv dure en goedkope uren. Dat was ook frustrerend en werkte niet. Maar dat is het enige dat erin staat. Zal ik dat eens allemaal weghalen (dus helemaal leeg maken)? Er staat wel een groen vinkje bij, dus zou in orde moeten zijn?

[ Voor 5% gewijzigd door bilgy_no1 op 11-06-2026 23:35 ]

[bilgy_no1]

De handmatige werkwijze geeft dezelfde foutmelding. Ik moet nu echt gaan slapen...

Dit is precies waarom ik zo graag een stand-alone oplossing had... ;-)

Morgen en in het weekend weer verder. Super veel dank voor je hulp!!!

[bilgy_no1]

OK al doende leert men... Toch nog even doorgezet en achterhaald waar het vastliep: In de configuration.yaml moest nog de lijn Include Automations worden ingevoegd... in Automations.yaml was het ondanks de foutmelding wel steeds goed terechtgekomen, dus het stond er 4 keer...

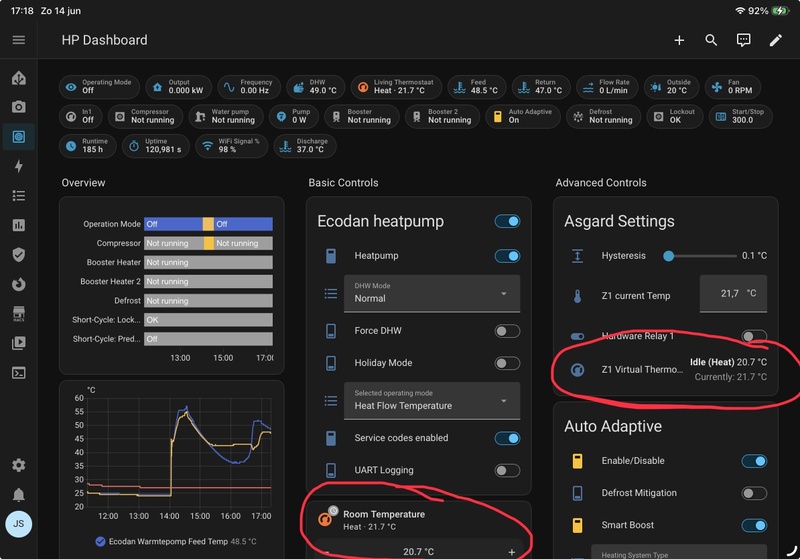

Nu werkt de automation via instellen met de Blueprint. Ik heb hem een keer geforceerd en de current tempertature in Asgard is nu hetzelfde als de Shelly aangeeft en wat ik in HA zie.

Dan doorloop ik morgen even de stappen voor de instellingen.

Nogmaals veel dank!

[ Voor 14% gewijzigd door bilgy_no1 op 12-06-2026 00:14 ]
