Mitsubishi Ecodan warmtepomp uitlezen via cn105 + esp32

[Breud]

predictive cycle prevention staat inderdaad uit.

[xoror]

Ja dan snap ik het. De decay is nu wat sterker en hij zal je richting pendel duwen, en dan heb je de predictive cycle prevention nodig om dat op te vangen.

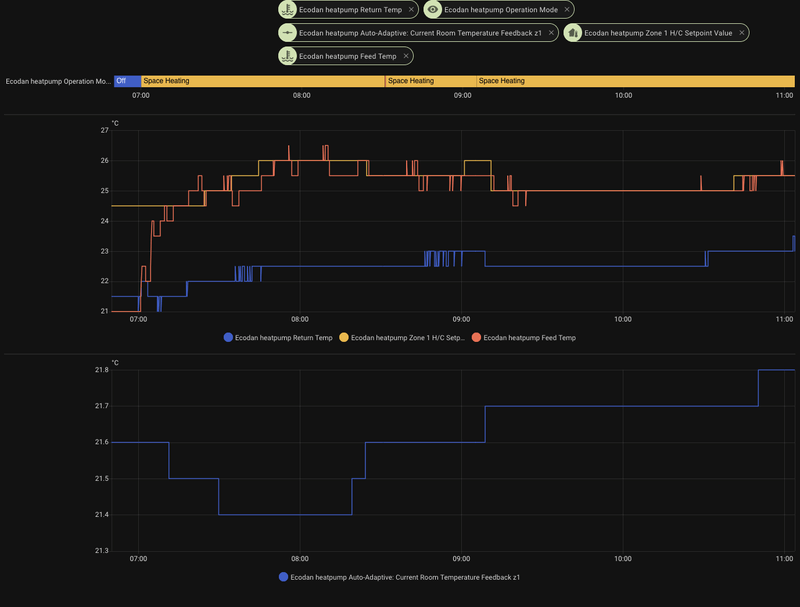

Hier draait het eigenlijk al weken zonder in te hoeven grijpen, Ta is 26c vandaag

Even vraagje met wat voor delta T draai je nu ? Met het oog op een alternatieve strategie
xoror in "Mitsubishi Ecodan warmtepomp uitlezen via cn105 + esp32"

[Breud]

bij de start van de run is de delta zo'n 4,5 graden. Einde run is de delta nog zo'n 3 graden.

[xoror]

@Breud Ja ik wilde dus een keuze geven dat hij mbv de error stuurt op delta T, dus dan zou hij bij start wat rustiger draaien. Moet ik nog even over nadenken

[Breud]

ok, ben benieuwd wat het wordt.

Op welke delta T draai jij gemiddeld?

[xoror]

Hij is nu 2.5, maar in de ochtend 3.5 - 4. Zelf zou ik daar liever 3 gezien hebben.
Ik gok dat 3 icm 21 l/m flow de sweet spot is voor mijn woning

[Grolsch]

Ik heb nu een update klaar staan (esp32s3-z1-nl-2025-10-31.2) maar als ik op bijwerken klik in HA gebeurt er niets

Huidige versie = esp32s3-z1-nl-2025-10-23.2

[xoror]

@Grolsch even wachten op volgende melding dan kan je direct naar 2025-11-01.1
Overigens heb ik de delta T sturen bijna werkend, ik denk dat die ook voor jou goed gaat werken.

[jappas]

Nu ik mijn flow weer op orde heb lijkt de WP een stuk rustiger te lopen, zonder gependel met deze zachte temperaturen. Kunnen we nu weer aan het hobbiën.

Ik ben eens aan de slag gegaan met AA, deze haalt zijn info nu van een losse zigbee sensor en een vast setpoint van 19,5C. De bestaande kamerthermostaat (nacht 18,5, door de dag heen oplopend naar 19, 19,5, 20) zit via IN1.

Ik zou deze thermostaat nog wel eens willen vervangen en dan ook alles integreren met HA.

Begrijp ik het nu goed dat ik of:

1. Een remote thermostat ESP op de CNRF poort kan hangen, de setpoint + temperatuur naar kan schrijven en de gehele IN01 sturing kan weghalen.
2. De thermostaat vervangen en IN01 de aan/uit laten doen en setpoint + temperatuur via HA naar de AA sturing schrijven).

Er moeten fysieke/touch knoppen aan de muur komen voor mijn vrouw. Wat is een geschikte thermostaat, die bij voorkeur cloudless werkt (nog beter, stand-alone, buiten HA om). Vind de Netatmo er leuk uit zien, maar die is ook cloudbased toch?

[xoror]

@jappas In theorie wel, maar bij @barcomoon lijkt het niet te werken, maar misschien heeft hij niet alle stappen uitgevoerd. Verder is de synchronisatie via cnrf op 0.5 graden, beter direct feedback doen met 0.1 resolutie

Even iets anders, ik heb het model redelijk werkend. Maar ik heb geen radiatoren dus jullie mogen even schieten. Hierbij de tabel voor retour temp van 22c

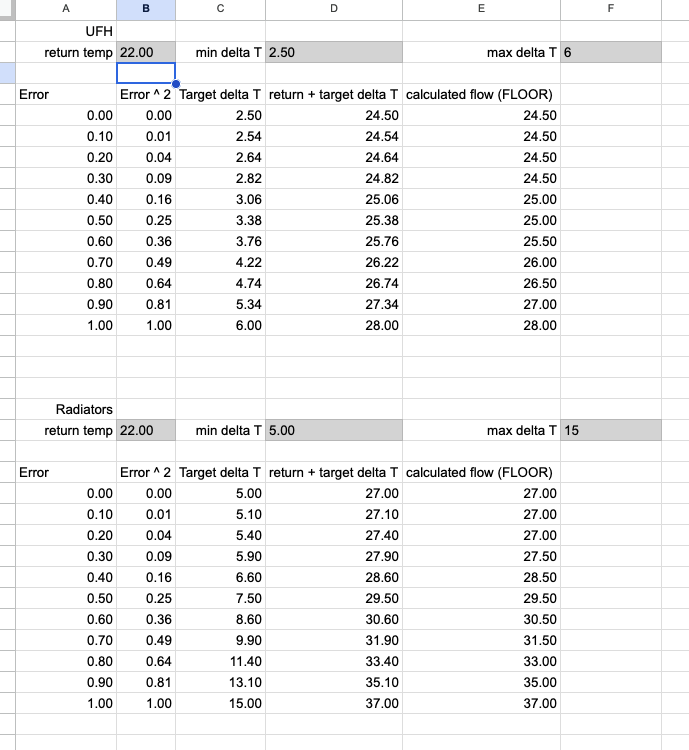

Het model werkt als volgt:
We berekenen nog steeds de error zoals voorheen (setpoint - kamer temp). Afhankelijk van de error doen we een nieuwe Ta berekenen. De mate van de error bepaalt hoe groot de delta T gaat worden. Dus kleine fout, dan een delta T hanteren die dicht bij min delta T zit.

Voor vloerverwarming heb ik min/max op 2.5 en 6 ingesteld.
Je ziet dan als we met een retour van 22c beginnen, hij afhankelijk van de error een bepaalde Ta kiest. Voor mijn systeem lijkt dit perfect te kloppen. (er komt nog een stap erna om min/max flow temp die is ingesteld te respecteren).

Als de retour hoger wordt, stijgt het zaakje mee. Zo starten we rustig op en gaan we het systeem niet overvragen tenzij we grote error hebben.
@Grolsch @Breud hoe zijn deze Ta's ?

Voor radiatoren weet ik het niet, dus ik heb even min/max 5 en 15 genomen. Iemand met radiatoren die erop kan schieten? @SebastiaanPs @ricvee

Het wordt een setting in AA, als je delta T methode kiest, dan doet alleen de gekozen vloer (en min/max flow temp) nog toe. De rest gaat dan op auto piloot. Theoretisch zou deze regeling zeer conservatief zijn en lagere Ta's hanteren voor betere COP, tenzij het nodig is (error groot)

Je kan dan kiezen welke AA methode je wil, puur last gedreven (retour temp) of curve/offset gedreven.

[ Voor 3% gewijzigd door xoror op 03-11-2025 15:57 ]

[Grolsch]

xoror schreef op maandag 3 november 2025 @ 15:08:
@Grolsch even wachten op volgende melding dan kan je direct naar 2025-11-01.1
Overigens heb ik de delta T sturen bijna werkend, ik denk dat die ook voor jou goed gaat werken.

Wat bedoel je precies met delta T sturen En wat zou er bij mij dan beter moeten gaan werken

Ik ben eigenlijk wel heel tevreden zoals het nu werkt

[ricvee]

@xoror Mijn Delta T is afgelopen week max 6 graden, en meestal 2,5 a 3 graden

[SebastiaanPs]

Grolsch schreef op maandag 3 november 2025 @ 15:50:
[...]


Wat bedoel je precies met delta T sturen En wat zou er bij mij dan beter moeten gaan werken

Ik ben eigenlijk wel heel tevreden zoals het nu werkt

Eigenlijk is een dT regeling bij een Ecodan een vermogensregeling. Elke warmtepomp/compressor heeft een sweet spot qua vermogen, waar je de hoogste COP haalt. Dus niet altijd automatisch de laagst haalbare Ta. In die zin vind ik het wel interessant.

@xoror Vraag me alleen even af of de dT ook aanpast obv de vraag en hoe je het doet in periodes met defrosts?

[xoror]

tijdens defrosts doen we niets. Maar je zou een bias kunnen gebruiken of zelf detecteren dat het defrost weer is en delta T laag houden.

Ik wilde even weten wat de delta T range is bij radiatoren of mix ervan.

@ricvee zijn delta's zien zelfde uit als vij mij. Al zie ik zelden delta T > 4

Het is een alternatieve strategie, je kan kiezen welke het best werkt. Bij mij werkt de verschuifbare stooklijn prima. Maar de delta T methode (dag gedraaid) doet er niet voor onder. Sterker nog, ik denk dat hij beter werkt bij mij. Veel rustiger opstarten, reageert sneller (direct bij verandering van de retour). Geen drifts in offset (want offset doet er niet meer toe)

[ Voor 11% gewijzigd door xoror op 03-11-2025 18:21 ]

[barcomoon]

xoror schreef op maandag 3 november 2025 @ 08:42:
@barcomoon
Dat is apart. Ik ga vanuit dat je het volgende al heb gedaan
1) SW1-8 -> ON
2) Op je MRC: basis instellingen > instellingen thermistor > kies zone 1 > selecteer kamer sensor, kies hier de juiste RCxx als kamer sensor

Wat het nog evt kan zijn is dat de huidige temp nu 19.61 is en mogelijk rond ik die niet goed af op halve graden. Kan je eens proberen om 19.00 op de cnrf te maken en kijken of hij het dan evt wel doet ?
Je kan dit handmatig testen in HA. Controleer op de cn105 esp of de kamer temp goed doorkomt.

Uit de debug log zie ik wel dat je 9c setpoint en 19.5c setpoint doorstuurt en dat gemapped heb naar RC1. Dat ziet er allemaal okay uit. Je moet even checken of RC1 als kamer thermostaat is ingesteld voor zone1. Overigens is 9c buiten de limiet, je moet geloof ik min 10c doen. Dus als je dat of 11c nog keer kan proberen.


[...]


Als het dan nog niet werkt, dan moet ik ook hiervoor een wireless receiver en thermostaat een keer lenen van iemand. Blijkbaar stuurt hij dan toch nog iets anders wat nodig is om de wp af te laten slaan

@barcomoon ik heb de documentatie nog even aangepast, kan je even controleren of het onderstaande goed staat bij jou?


[...]

Nog een keer alles doorlopen maar voor zover ik kan zien staat alles goed.

Zojuist met 11 graden geprobeerd:


Loopt gewoon door ben ik bang. Dus of ik heb iets compleet over het hoofd gezien of het werkt niet. Maar goed n=1 dus ik zou zeggen even afwachten of er iemand anders is met een remote thermostat.

Ik blijf voorlopig gewoon de prohibits gebruiken dus rustig aan geen haast.

[SebastiaanPs]

xoror schreef op maandag 3 november 2025 @ 18:17:
tijdens defrosts doen we niets. Maar je zou een bias kunnen gebruiken of zelf detecteren dat het defrost weer is en delta T laag houden.

Ik wilde even weten wat de delta T range is bij radiatoren of mix ervan.

@ricvee zijn delta's zien zelfde uit als vij mij. Al zie ik zelden delta T > 4

Het is een alternatieve strategie, je kan kiezen welke het best werkt. Bij mij werkt de verschuifbare stooklijn prima. Maar de delta T methode (dag gedraaid) doet er niet voor onder. Sterker nog, ik denk dat hij beter werkt bij mij. Veel rustiger opstarten, reageert sneller (direct bij verandering van de retour). Geen drifts in offset (want offset doet er niet meer toe)

Hier is met een mix van vvw (41 m2) en verder radiatoren mijn dT 2.5 tot 3 graden. Alleen bij opstarten of na defrosts hoger. Flow 18 L/min. Radiatoren boven geknepen of waterzijdig te regelen.

[xoror]

Heel apart, ik had veel hogere dT in mijn achterhoofd voor radiatoren
misschien moet ik de flowrate ook meenemen in de formule

[Miezie]

Voorzichtig met de flow denk ik. Ik draai met een flow van 16l/m een dT van 3 deze tijd… ik lees veel vaker over grotere flows.

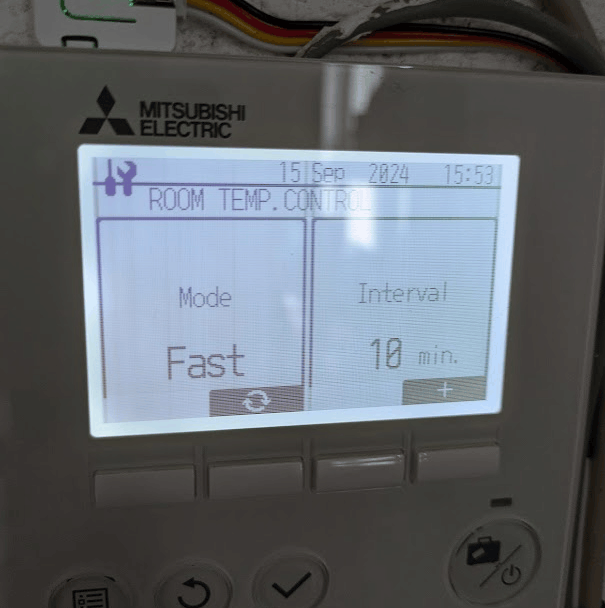

De ruimteregeling op de ftc lijkt ook op dT te sturen.

[ Voor 19% gewijzigd door Miezie op 03-11-2025 19:27 ]

[xoror]

Ik selecteer dan het profiel op basis van de flow, >= 15l/s, gaat ie proberen delta tussen 2.5 (geen error) tot 6 (error >= 1) aan te houden. Dat match dan ook met radiatoren die lage delta T draaien maar nog wel redelijk hoge flow hebben.

Is ook gewoon uitproberen gok ik, het heeft hier een dag goed gedraaid al. Alles werkt nog zoals voorheen ;-) Je kan nog steeds met de bias de error beïnvloeden.

@Miezie Ah dat wist ik niet

[ Voor 16% gewijzigd door xoror op 03-11-2025 19:38 ]

[BAJ82]

Hallo allemaal,

ik maak al een jaar met veel tevredenheid gebruik van Atom met de hier besproken firmware.
Ik heb 2 vragen:
- Ik heb al een jaar geen firmware update gedaan. Wat zijn de belangrijkste dingen die ik mis? Of kan ik ergens release noten lezen?
- Weet iemand of er ergens ook een soort gelijke kant-en-klare oplossing verkrijgbaar is voor een Daikin Altherma warmtepomp?

[xoror]

@BAJ82 https://github.com/gekkekoe/esphome-ecodan-hp/releases
Bij elke release hou ik bij wat er is gewijzigd. De grootste wijzigingen de laatste tijd zijn veel gerelateerd aan auto adaptive.

voor daikin moet je hier even gluren https://github.com/raomin/ESPAltherma

[BAJ82]

Ik lees hierboven trouwens wat berichten over anti-pendel functionaliteit. Ik heb zelf al sinds vorig stookseizoen een anti-pendel functionaliteit op HA lopen. Tevens heb ik functionaliteit gemaakt om het aantal defrosts te minimaliseren. Laat maar weten als er interesse is, dan zal ik de YAML posten.

[xoror]

Je kan het beste eenmalig de laatste factory binary downloaden en installeren
https://github.com/gekkek.../docs/install-from-bin.md

Daarna krijg je vanzelf OTA aangeboden in HA.
Anti pendel zit sinds een maand op de esp firmware zelf.
documentatie van de 2 laatste grootste features
https://github.com/gekkek...short-cycle-mitigation.md
https://github.com/gekkek...ain/docs/auto-adaptive.md

[SebastiaanPs]

BAJ82 schreef op maandag 3 november 2025 @ 19:41:
Tevens heb ik functionaliteit gemaakt om het aantal defrosts te minimaliseren. Laat maar weten als er interesse is, dan zal ik de YAML posten.

Ben wel even benieuwd hoe je dat dan gedaan hebt. Is dat binnen vaste TA/WAR, ruimteregelijng, of voor elke regeling?

[xoror]

Ik heb het uitgeschreven op github:
https://github.com/gekkek...ecodan-hp/discussions/210

Binnenkort beschikbaar, ik draai er nog een een dagje mee voor dat ik het vrij geef

[BAJ82]

xoror schreef op maandag 3 november 2025 @ 19:40:
@BAJ82 https://github.com/gekkekoe/esphome-ecodan-hp/releases
Bij elke release hou ik bij wat er is gewijzigd. De grootste wijzigingen de laatste tijd zijn veel gerelateerd aan auto adaptive.

voor daikin moet je hier even gluren https://github.com/raomin/ESPAltherma

Thanks.
Een kant-en-klare oplossing met boardje+firmware+stekker is toevallig niet bekend voor de Daikin? Zoals bij @Auijtdehaag te koop is voor de Ecodan:).

[BAJ82]

xoror schreef op maandag 3 november 2025 @ 19:44:
Je kan het beste eenmalig de laatste factory binary downloaden en installeren
https://github.com/gekkek.../docs/install-from-bin.md

Daarna krijg je vanzelf OTA aangeboden in HA.
Anti pendel zit sinds een maand op de esp firmware zelf.
documentatie van de 2 laatste grootste features
https://github.com/gekkek...short-cycle-mitigation.md
https://github.com/gekkek...ain/docs/auto-adaptive.md

Mooie functie die auto adaptive. Niet eenvoudig om zoiets robuust te krijgen denk ik. Loopt het al bij veel verschillende huizen?

[xoror]

@BAJ82 Hier loopt het al een week zonder in te grijpen, en elders ook, maar het blijft wel stoeien met de offset en gammele installaties.

Mede daardoor ben ik een alternatieve strategie aan het maken, dan kan je daar ook voor kiezen als je de params niet goed krijgt. Zie stukje op github https://github.com/gekkek...ecodan-hp/discussions/210

[MrBlond]

Om in meer detail te kunnen monitoren wat er gebeurd probeer ik nu ook de sensoren op te zetten in de energy.yaml en de template-sensor.yaml. Daar heb ik 2 vragen over.

De entiteiten die ik had gedefinieerd uit de energy.yaml leken het te doen, ik kon ze netjes bij het energy dashboard erbij zetten. Alleen zijn ze op een gegeven moment gestopt met updaten. Nu heb ik alle yams gerefreshed en er komen weer waardes door. Ik las dat dit nog niet helemaal soepel werk, kan ik dit soort uitval verwachten of heb ik toch iets verkeerd gedaan?

H

Verder heb ik alles uit de template-sensor.yaml ingevoegd, ik zie de entiteiten allemaal verschijnen met waardes erbij. Alleen, voor de interessantste niet: heatpump_monthly_heating_cop, voor die berekening heb ik de sensoren sensor.monthly_heating_consumed en sensor.monthly_heating_produced nodig, maar die heb ik niet en kan ik niet vinden in beide yaml files. Waar kan ik vinden hoe die gedefinieerd moeten worden?

[BAJ82]

SebastiaanPs schreef op maandag 3 november 2025 @ 19:52:
[...]

Ben wel even benieuwd hoe je dat dan gedaan hebt. Is dat binnen vaste TA/WAR, ruimteregelijng, of voor elke regeling?

Ik heb een SUZ-SWM8VA die op vaste TA loopt. Start op TA=25 en loopt dan met anti-pendel vaak naar TA=26/27 graden.

Defrosts:
Laat ik voorop stellen dat defrosts niet te voorkomen zijn zodra het buiten 2 graden of kouder is. Maar mijn Ecodan had al veel defrosts zodra het 5 graden of kouder werd. Dat komt natuurlijk vaak voor in de winter. Het aantal defrosts tussen de 2-5 graden heb ik met 80% kunnen terug brengen.
Heel simpel door tijdens een defrost het Ta setpoint met 0.5 graden te verlagen. De compressor start dan veel rustiger op. Als je dit niet doet gaat de compressor veel te hard van stapel na een defrost waardoor de verdamper meteen weer dicht vriest (althans, volgens het interne algoritme). Dan staat de volgende defrost al weer gepland en zo raakt je in een vicieuze cirkel.
De anti-pendel zorgt ervoor dat het Ta setpoint rustig weer oploopt zonder een defrost te triggeren nadat deze is verlaagd tijdens de defrost.

Als het buiten kouder is dan 2 graden doe ik het omgekeerde. Dan zit ik de Ta bij elke defrost een 0.5 graad hoger. Dit om zo het gemiddeld vermogen rond de 3kW te houden ondanks alle defrosts. Dit zorgt ook voor een hogere COP, omdat het energieverlies van de defrost nu relatief kleiner is ten opzichte van de geleverde energie tussen de defrosts.

[SebastiaanPs]

MrBlond schreef op maandag 3 november 2025 @ 21:09:
Om in meer detail te kunnen monitoren wat er gebeurd probeer ik nu ook de sensoren op te zetten in de energy.yaml en de template-sensor.yaml. Daar heb ik 2 vragen over.

De entiteiten die ik had gedefinieerd uit de energy.yaml leken het te doen, ik kon ze netjes bij het energy dashboard erbij zetten. Alleen zijn ze op een gegeven moment gestopt met updaten. Nu heb ik alle yams gerefreshed en er komen weer waardes door. Ik las dat dit nog niet helemaal soepel werk, kan ik dit soort uitval verwachten of heb ik toch iets verkeerd gedaan?

H[Afbeelding]

Verder heb ik alles uit de template-sensor.yaml ingevoegd, ik zie de entiteiten allemaal verschijnen met waardes erbij. Alleen, voor de interessantste niet: heatpump_monthly_heating_cop, voor die berekening heb ik de sensoren sensor.monthly_heating_consumed en sensor.monthly_heating_produced nodig, maar die heb ik niet en kan ik niet vinden in beide yaml files. Waar kan ik vinden hoe die gedefinieerd moeten worden?

@MrBlond @xoror @AUijtdehaag
Ik liep deels tegen hetzelfde aan.

Utility meter YAML opgezet volgens voorbeed @xoror en daarnaar gelinkt in configuration YAML
Dus volgens xoror in "Mitsubishi Ecodan warmtepomp uitlezen via cn105 + esp32"
Maar krijg dan de melding "Invalid config for 'utility_meter' at energy.yaml, line 1: expected a dictionary for dictionary value 'utility_meter->sensor', got [{'name': 'Heatpump Power Idle', ... [enz] "
Hij verwacht dus geen sensor in het utility meter platform.
Als ik in de configuration YAML link als

YAML:

template: !include energy.yaml

dan werkt het wel en vervolgens heb ik via de UI helpers utility meter aangemaakt en alles werkt in energy dashboard.
Ligt dit aan mij? Dat ie geen sensor accepteert in het utility meter platform?

Voor de maandelijkse getallen het voorbeeld van @AUijtdehaag aangehouden en het volgende aangemaakt:

YAML:

utility_meter:
  monthly_heating_consumed:
    unique_id: ecodan_heatpump_monthly_heating_consumed
    source: sensor.ecodan_heatpump_5ce808_heating_consumed
    cycle: monthly
    delta_values: true
  monthly_heating_delivered:
    unique_id: ecodan_heatpump_monthly_heating_delivered
    source: sensor.ecodan_heatpump_5ce808_heating_delivered
    cycle: monthly
    delta_values: true

  monthly_dhw_consumed:
    unique_id: ecodan_heatpump_monthly_dhw_consumed
    source: sensor.ecodan_heatpump_5ce808_dhw_consumed
    cycle: monthly
    delta_values: true
  monthly_dhw_delivered:
    unique_id: ecodan_heatpump_monthly_dhw_delivered
    source: sensor.ecodan_heatpump_5ce808_dhw_delivered
    cycle: monthly
    delta_values: true

  monthly_cool_consumed:
    unique_id: ecodan_heatpump_monthly_cool_consumed
    source: sensor.ecodan_heatpump_5ce808_cool_consumed
    cycle: monthly
    delta_values: true
  monthly_cool_delivered:
    unique_id: ecodan_heatpump_monthly_cool_delivered
    source: sensor.ecodan_heatpump_5ce808_cool_delivered
    cycle: monthly
    delta_values: true

Maar krijg dan de melding "Invalid config for 'utility_meter' at energy.yaml, line 1: expected a dictionary for dictionary value 'utility_meter->sensor', got [{'name': 'Heatpump Power Idle', ... [enz]"
Volgens mij is dit echt de juiste YAML, zie ook allerlei voorbeelden in het algemene HA topic die een vergelijkbare setup hebben.
Jullie enig idee wat ik verkeerd doe?

[Miezie]

SebastiaanPs schreef op maandag 3 november 2025 @ 22:07:
[...]

@MrBlond @xoror @AUijtdehaag
Ik liep deels tegen hetzelfde aan.

Utility meter YAML opgezet volgens voorbeed @xoror en daarnaar gelinkt in configuration YAML
Dus volgens xoror in "Mitsubishi Ecodan warmtepomp uitlezen via cn105 + esp32"
Maar krijg dan de melding "Invalid config for 'utility_meter' at energy.yaml, line 1: expected a dictionary for dictionary value 'utility_meter->sensor', got [{'name': 'Heatpump Power Idle', ... [enz] "
Hij verwacht dus geen sensor in het utility meter platform.
Als ik in de configuration YAML link als

YAML:

template: !include energy.yaml

dan werkt het wel en vervolgens heb ik via de UI helpers utility meter aangemaakt en alles werkt in energy dashboard.
Ligt dit aan mij? Dat ie geen sensor accepteert in het utility meter platform?

Voor de maandelijkse getallen het voorbeeld van @AUijtdehaag aangehouden en het volgende aangemaakt:

YAML:

utility_meter:
  monthly_heating_consumed:
    unique_id: ecodan_heatpump_monthly_heating_consumed
    source: sensor.ecodan_heatpump_5ce808_heating_consumed
    cycle: monthly
    delta_values: true
  monthly_heating_delivered:
    unique_id: ecodan_heatpump_monthly_heating_delivered
    source: sensor.ecodan_heatpump_5ce808_heating_delivered
    cycle: monthly
    delta_values: true

  monthly_dhw_consumed:
    unique_id: ecodan_heatpump_monthly_dhw_consumed
    source: sensor.ecodan_heatpump_5ce808_dhw_consumed
    cycle: monthly
    delta_values: true
  monthly_dhw_delivered:
    unique_id: ecodan_heatpump_monthly_dhw_delivered
    source: sensor.ecodan_heatpump_5ce808_dhw_delivered
    cycle: monthly
    delta_values: true

  monthly_cool_consumed:
    unique_id: ecodan_heatpump_monthly_cool_consumed
    source: sensor.ecodan_heatpump_5ce808_cool_consumed
    cycle: monthly
    delta_values: true
  monthly_cool_delivered:
    unique_id: ecodan_heatpump_monthly_cool_delivered
    source: sensor.ecodan_heatpump_5ce808_cool_delivered
    cycle: monthly
    delta_values: true

Maar krijg dan de melding "Invalid config for 'utility_meter' at energy.yaml, line 1: expected a dictionary for dictionary value 'utility_meter->sensor', got [{'name': 'Heatpump Power Idle', ... [enz]"
Volgens mij is dit echt de juiste YAML, zie ook allerlei voorbeelden in het algemene HA topic die een vergelijkbare setup hebben.
Jullie enig idee wat ik verkeerd doe?

Configureer ze eens via “apparaten en diensten” en dan als helper via de UI. Hoef je de yaml niet te debuggen en er ook niet zo snel meer naar om te kijken.

[xoror]

@SebastiaanPs je kan nu eenvoudig met een utility meter volgens mij de maand totalen bij elkaar harken mbv die increasing getallen... (cycle op monthly zetten...)

Die delta moet je volgens mij op false zetten bij echte forever increasing counters

[ Voor 20% gewijzigd door xoror op 03-11-2025 22:21 ]

[Zjemm]

wat voor kilowatt meter gebruiken jullie voor je WP en uit te lezen met HA?
De WP van mij zit rechtstreeks op de meterkast aangesloten, dan zou ik iets van een automaat met ingebouwde meter moeten hebben voor die groep of niet?

[MrBlond]

SebastiaanPs schreef op maandag 3 november 2025 @ 22:07:
[...]

@MrBlond @xoror @AUijtdehaag
Ik liep deels tegen hetzelfde aan.

Utility meter YAML opgezet volgens voorbeed @xoror en daarnaar gelinkt in configuration YAML
Dus volgens xoror in "Mitsubishi Ecodan warmtepomp uitlezen via cn105 + esp32"
Maar krijg dan de melding "Invalid config for 'utility_meter' at energy.yaml, line 1: expected a dictionary for dictionary value 'utility_meter->sensor', got [{'name': 'Heatpump Power Idle', ... [enz] "
Als ik in de configuration YAML link als

YAML:

template: !include energy.yaml

dan werkt het wel en vervolgens heb ik via de UI helpers utility meter aangemaakt en alles werkt in energy dashboard.
Ligt dit aan mij? Dat ie geen sensor accepteert in het utility meter platform?

Voor de maandelijkse getallen het voorbeeld van @AUijtdehaag aangehouden en het volgende aangemaakt:

YAML:

utility_meter:
  monthly_heating_consumed:
    unique_id: ecodan_heatpump_monthly_heating_consumed
    source: sensor.ecodan_heatpump_5ce808_heating_consumed
    cycle: monthly
    delta_values: true
  monthly_heating_delivered:
    unique_id: ecodan_heatpump_monthly_heating_delivered
    source: sensor.ecodan_heatpump_5ce808_heating_delivered
    cycle: monthly
    delta_values: true

  monthly_dhw_consumed:
    unique_id: ecodan_heatpump_monthly_dhw_consumed
    source: sensor.ecodan_heatpump_5ce808_dhw_consumed
    cycle: monthly
    delta_values: true
  monthly_dhw_delivered:
    unique_id: ecodan_heatpump_monthly_dhw_delivered
    source: sensor.ecodan_heatpump_5ce808_dhw_delivered
    cycle: monthly
    delta_values: true

  monthly_cool_consumed:
    unique_id: ecodan_heatpump_monthly_cool_consumed
    source: sensor.ecodan_heatpump_5ce808_cool_consumed
    cycle: monthly
    delta_values: true
  monthly_cool_delivered:
    unique_id: ecodan_heatpump_monthly_cool_delivered
    source: sensor.ecodan_heatpump_5ce808_cool_delivered
    cycle: monthly
    delta_values: true

Maar krijg dan de melding "Invalid config for 'utility_meter' at energy.yaml, line 1: expected a dictionary for dictionary value 'utility_meter->sensor', got [{'name': 'Heatpump Power Idle', ... [enz]"
Volgens mij is dit echt de juiste YAML, zie ook allerlei voorbeelden in het algemene HA topic die een vergelijkbare setup hebben.
Jullie enig idee wat ik verkeerd doe?

Deze kan ik wel beantwoorden. In je configuration.yaml laad je bovenstaande codeblok in op de volgende wijze: utility_meter: !include utility_meter.yaml maar dan moet je sensor: en de bijbehorende indents weghalen en dan moet het werken volgens mij.

Ik zie dat je hier de energy waardes van ecodan zelf hebt gebruikt, is het niet nauwkeuriger om de waarden van je powermeter te gebruiken (als je die hebt)?

[ Voor 14% gewijzigd door MrBlond op 03-11-2025 22:27 ]

[MrBlond]

Zjemm schreef op maandag 3 november 2025 @ 22:25:
wat voor kilowatt meter gebruiken jullie voor je WP en uit te lezen met HA?
De WP van mij zit rechtstreeks op de meterkast aangesloten, dan zou ik iets van een automaat met ingebouwde meter moeten hebben voor die groep of niet?

Ik heb deze laten installeren: https://www.homewizard.com/nl/shop/wi-fi-kwh-meter-3-fase/

[SebastiaanPs]

@xoror @Miezie OK via de UI een helper aanmaken met cycle monthly was eenvoudig. Dank

@MrBlond

MrBlond schreef op maandag 3 november 2025 @ 22:26:
Ik zie dat je hier de energy waardes van ecodan zelf hebt gebruikt, is het niet nauwkeuriger om de waarden van je powermeter te gebruiken (als je die hebt)?

in mijn geval niet, want ik heb MID gecertificeerde kWh meters op de warmtepomp groep en de BUH groep, waarvan de puls uitgangen zijn aangesloten op de puslingangen van de Mitsubishi binnenunit. Mijn Mitsu geeft dus exact de waarden van de gecertificeerde kWh meters weer (ook Home Wizard btw, in mijn geval een 1 fase meter).
Dank voor de tip btw, kreeg het gek genoeg nog steeds niet direct werkend dus de UI maar gebruikt.

[ Voor 31% gewijzigd door SebastiaanPs op 03-11-2025 22:59 ]

[Zjemm]

MrBlond schreef op maandag 3 november 2025 @ 22:28:
[...]


Ik heb deze laten installeren: https://www.homewizard.com/nl/shop/wi-fi-kwh-meter-3-fase/

En daar zit dan alleen je wp op neem ik aan

[ricvee]

xoror schreef op maandag 3 november 2025 @ 21:03:
@BAJ82 Hier loopt het al een week zonder in te grijpen, en elders ook, maar het blijft wel stoeien met de offset en gammele installaties.

Mede daardoor ben ik een alternatieve strategie aan het maken, dan kan je daar ook voor kiezen als je de params niet goed krijgt. Zie stukje op github https://github.com/gekkek...ecodan-hp/discussions/210

Zou dit bij mij kunnen werken? Ik heb nu ongeveer TA 35 graden nodig bij een delta T van 2 a 3 graden.
Flow is 19 l/min

[MrBlond]

Zjemm schreef op maandag 3 november 2025 @ 23:23:
[...]


En daar zit dan alleen je wp op neem ik aan

Inderdaad. Alleen de warmtepomp zit op die groep.

[xoror]

@ricvee Ik zou niet weten waarom het niet zou werken. Kies UFH als profiel gezien je flow en delta T, en stel min/max flow temp in zoals je normaal gewend was en kies delta T, dat is alles. Even de main refresh/compile.

Vanochtend heeft hij zeer rustig opgestart, en verbruik is minder in eerste uur dan gisteren (self learning curve + bias correctie voor ochtend start). De omstandigheden (buiten temp) zijn niet helemaal het zelfde maar ik ben erg tevreden. Ik heb tevens het dashboard aangepast, hij is nu context aware. Dus cooling opties zijn pas zichtbaar als we in cooling mode zijn en self-learning curve opties worden verstopt als we delta T gebruiken


Het is nu beschikbaar nu als pre-release:
https://github.com/gekkek...releases/tag/2025-11-04.3
documentatie: https://github.com/gekkek.../auto-adaptive-delta-t.md
@Breud probeer deze auto adaptive eens, ik denk dat deze beter werkt voor jou

@barcomoon even dubbelcheck, je had deze stappen nu wel allemaal gecontroleerd right? Vooral de laatste 2

- Turn SW1-8 to on to enable the remote thermostat. Restore the power and select the remote thermostat as thermostat. If you are using IN1 port, you probably need to disable it via SW2-1.
- Map the wireless thermostat to a room via: initial settings > room sensor settings > zone 1 and/or 2 > sensor settings > select the configured RCx here.
- Assign RC to a zone via: initial settings > room sensor settings > Room RC zone select > Set your RCx to the correct zone

[ Voor 44% gewijzigd door xoror op 04-11-2025 13:54 ]

[ricvee]

1e indruk is goed!
Deze AA lijkt beter bij mijn huis/systeem te passen. Als je de thermostaat hoger zet zodat hij verder van zijn setpoint af zit, dan voert hij de TA zo met 1-2 graden omhoog, en dichter (of op/over) setpoint schakelt hij ook weer prima terug.
Iets langer testen, maar tot nu toe ( na een paar uur) erg tevreden!

[xoror]

@ricvee je hoeft thermostaat niet hoger te zetten hoor, setpoint bias doet vrijwel hetzelfde.
Maar je kan ook een van die andere profielen proberen, zie tabel op github. Dan kan je zien welke profiel best bij jouw huis past.

Hij is idd veel sneller met reageren dan de self learning curve.


Hij start ook erg mooi rustig op in de ochtend, terwijl ik toch een error van 0.6c had (setpoint is 22c).
Hij geeft dan even gas tot Ta=26 en wanneer de retour toeneemt en ook de kamer temp stijgt verlaagt hij Ta naar 25. Ik heb het idee dat deze regeling superieur gaat zijn aan de andere als ik uitgetweaked ben.

[Miezie]

xoror schreef op dinsdag 4 november 2025 @ 11:06:
Ik heb het idee dat deze regeling superieur gaat zijn aan de andere als ik uitgetweaked ben.

En met veel minder parameters . Als je het vernuftig uitwerkt heb je ook gelijk je defrost kermis goed uitgewerkt is mijn inschatting.

[xoror]

@Miezie ja precies alleen vloertype kiezen, min/max flow temp instellen.
Geen gezeik met overshoot in thermostaten (kan ie tegen) en offset drift. Ik denk dat die 2 problemen het grootst waren bij de andere methode, mensen kregen het gewoon niet goed ingesteld. Het werkt hier gewoon prima, maar ja daar koop je niets voor.

@Miezie Inmiddels heb ik een vrij eenvoudige oplossing die denk ik wel voldoende is
- sla laagste de defrost timestamp op
- komt het de komende uur nog 1x voor (check alleen wanneer buiten temp binnen [-2c, 3c] valt), beperkt dan delta T aanpassing tot minimum van je profiel voor een uur (tenzij de buiten temp buiten [-2c, 3c] komt.
- Als de laatste defrost langer dan 60m geleden is, gaan we weer normale delta T hanteren (ongeacht van de buiten temp)
- Ik wil geen externe afhankelijkheid naar een weerstation voor de lucht vochtigheid, dus dan maar even zo via een kleine omweg

Ik heb verder op dev self learning curve verwijderd, dan wordt de config ook weer eenvoudig. Ik laat het nog een release staan de self learning curve, en ga hem dan verwijderen (tenzij we iets heel raars tegen komen)

[ Voor 69% gewijzigd door xoror op 04-11-2025 16:08 ]

[Miezie]

xoror schreef op dinsdag 4 november 2025 @ 11:17:
@Miezie ja precies alleen vloertype kiezen, min/max flow temp instellen.
Geen gezeik met overshoot in thermostaten (kan ie tegen) en offset drift. Ik denk dat die 2 problemen het grootst waren bij de andere methode, mensen kregen het gewoon niet goed ingesteld. Het werkt hier gewoon prima, maar ja daar koop je niets voor.

@Miezie Inmiddels heb ik een vrij eenvoudige oplossing die denk ik wel voldoende is
- sla laagste de defrost timestamp op
- komt het de komende uur nog 1x voor (check alleen wanneer buiten temp binnen [-2c, 3c] valt), beperkt dan delta T aanpassing tot minimum van je profiel voor een uur (tenzij de buiten temp buiten [-2c, 3c] komt.
- Als de laatste defrost langer dan 60m geleden is, gaan we weer normale delta T hanteren (ongeacht van de buiten temp)
- Ik wil geen externe afhankelijkheid naar een weerstation voor de lucht vochtigheid, dus dan maar even zo via een kleine omweg

Ik heb verder op dev self learning curve verwijderd, dan wordt de config ook weer eenvoudig. Ik laat het nog een release staan de self learning curve, en ga hem dan verwijderen (tenzij we iets heel raars tegen komen)
[Afbeelding]

Misschien de parameters voor defrost wat ruimer of configurabel. Wil nog wel eens verschillen waar de buitenunit staat.

[Cranberry]

@xoror de short-cycle functie vind ik een mooie toevoeging. Dank daarvoor!

Zelf zou ik graag nog iets aan deze functie willen toevoegen, al weet ik niet of er meer belangstellenden daarvoor zijn.
Ik probeer met een zo laag mogelijke TA te verwarmen. Als de verwarming langere tijd uit is geweest, gaat het prima, maar als de vloer nog maar beperkt is afgekoeld, wordt de TA al snel gehaald én overschreden. Dit speelt bijv. ook als er een DHW-run tussendoor komt. De WP gaat dan altijd eerst 30 - 45 min op 36Hz draaien, waardoor 'ie gaat pendelen.
Is het mogelijk nog iets toe te voegen, waardoor 'ie - zoals nu al gebeurt - de TA met een 0,5gr omhoog gooit en later weer terug gaat brengen naar de oorspronkelijke TA? Dat zou bijv. bepaald kunnen worden door vanaf bijv. 15min na de verhoging te kijken of de compressorfrequentie <36Hz is. Als dan TA wordt verlaagd, regelt de WP uiteindelijk terug naar een minimum van 20Hz.

Zie je hier mogelijkheden voor?

[xoror]

@Cranberry Nee, dat is te specifiek. Jouw probleem is dat je WP ws oversized is. Dat moet je anders proberen op te lossen. Als we tijdelijk Ta verhogen zit de warmte in de leidingen/huis, dus dan kan je erna nog minder toe voegen, is alleen nog eerder pendel gok ik. Overigens is de laagste Ta niet de beste qua COP he?

@Miezie ik wil niet teveel params, mensen vinden altijd een manier om ze verkeerd in te vullen

[ Voor 13% gewijzigd door xoror op 04-11-2025 19:42 ]

[barcomoon]

xoror schreef op dinsdag 4 november 2025 @ 08:19:

@barcomoon even dubbelcheck, je had deze stappen nu wel allemaal gecontroleerd right? Vooral de laatste 2

Zeker. De informatie komt overal goed door, op de controller etc. Ik zal morgenochtend, als er weer warmtevraag is, nog een keer een test doen.

[Cranberry]

xoror schreef op dinsdag 4 november 2025 @ 18:48:
@Cranberry Nee, dat is te specifiek. Jouw probleem is dat je WP ws oversized is. Dat moet je anders proberen op te lossen. Als we tijdelijk Ta verhogen zit de warmte in de leidingen/huis, dus dan kan je erna nog minder toe voegen, is alleen nog eerder pendel gok ik. Overigens is de laagste Ta niet de beste qua COP he?

@Miezie ik wil niet teveel params, mensen vinden altijd een manier om ze verkeerd in te vullen

Dank, begrijpelijke keuze. De WP is idd voor voor/najaar wat aan de grote kant (of ik ben veel te veel gefocust op een zo laag mogelijk vermogen ). Ik erger me altijd aan het feit dat de Ecodan na het starten altijd eerst een halfuur tot 3 kwartier op 36Hz blijft hangen.
Al met al echter geen onoverkomenlijk probleem. 'k Ga kijken of ik i.c.m. HA automations nog iets meer kan regelen.
Waardering in ieder geval voor al het werk dat je voor de Ecodan-community doet!

[Miezie]

Cranberry schreef op dinsdag 4 november 2025 @ 23:21:
[...]


Dank, begrijpelijke keuze. De WP is idd voor voor/najaar wat aan de grote kant (of ik ben veel te veel gefocust op een zo laag mogelijk vermogen ). Ik erger me altijd aan het feit dat de Ecodan na het starten altijd eerst een halfuur tot 3 kwartier op 36Hz blijft hangen.
Al met al echter geen onoverkomenlijk probleem. 'k Ga kijken of ik i.c.m. HA automations nog iets meer kan regelen.
Waardering in ieder geval voor al het werk dat je voor de Ecodan-community doet!

Als de ecodan op de ruimteregeling van de ftc draait doet hij er veel langer over om naar beneden te moduleren. Het verbruik is voor een uur of 2 uur maar 0,1/0,2kWh oid hoger? Verlies je aan de achterkant door een lange run dan niet veel meer? Enfin… keuzes :-).

[xoror]

@Cranberry https://github.com/gekkek.../auto-adaptive-delta-t.md is dat niet wat voor je ? AA met lage delta T. Start zeer rustig op, zie mijn grafiekjes aantal posts terug.

xoror in "Mitsubishi Ecodan warmtepomp uitlezen via cn105 + esp32"

[ Voor 19% gewijzigd door xoror op 04-11-2025 23:54 ]

[KoningSlakkie]

Ik zat deze topic al een tijdje passief te volgen. Ik ben uiteindelijk toch maar gegaan voor een kant en klaar voor geprobeerde microcontroller module van ebay. Omdat zelf programmeren toch iets te fanatiek is voor mij. Kostte dan wel 55 euro inclusief verzending vanuit UK. Maar het werkt geweldig in home assistant via MQTT. En is precies wat ik zoek. En alsnog goedkoper en beter dan de wifi module van Mitsubishi zelf zonder cloud gedoe.

Ik zie wel dat mijn versie minder uitgebreid is qua functionaliteit dan wat ik hier tegen kom. Maar ik kan wel zo een beetje de meeste sensoren en statussen uitlezen. Maar ik kan niet veel instellen. Maar aan/uit van SWW, vloerverwarming loop. In eco en boost etc is meer dan genoeg voor mij. Genoeg om te combineren met evt zonnestroom overschot.

Dus voor de noobs die mee kijken (weet even niet of ik het hier mag delen, zo niet, mijn excuses alvast)
Ebay Link

[AUijtdehaag]

@KoningSlakkie
Je had nog wat geld kunnen besparen en via V&A kunnen aanschaffen.
Dat zijn de modules van Phil.
Andere software maar atom is dezelfde.
Ik stuur ongeveer twee wekeliks 25 wifi connectors met twee cn105 naar UK.

@xoror in hoeverre heeft die meer of minder mogelijkheden? Weet je dat?

[ Voor 29% gewijzigd door AUijtdehaag op 05-11-2025 00:52 ]

[KoningSlakkie]

AUijtdehaag schreef op woensdag 5 november 2025 @ 00:40:
@KoningSlakkie
Je had nog wat geld kunnen besparen en via V&A kunnen aanschaffen.
Dat zijn de modules van Phil.
Andere software maar atom is dezelfde.

@xoror in hoeverre heeft die meer of minder mogelijkheden? Weet je dat?

Kijk eens aan, had ik inderdaad kunnen doen😭😂 Helemaal niet nagedacht om op V&A te zoeken.

[AUijtdehaag]

@KoningSlakkie Phil draait eigen software terwijl @xoror open source esphome is

[xoror]

@AUijtdehaag @KoningSlakkie
goh dat is ook voor het eerst dat dat hoor. Qua software mogelijkheden zit niet zoveel verschil tussen. Weet je zeker dat je mijn esphome impl vergelijkt? En heb je de openingspost goed doorgenomen (want daar staat ook de v&a link in naar complete setjes)? Het flashen stelt verder niets voor? Gewoon met usb kabel en via chrome browser next, next drukken. Het dashboard toont maar een klein deel van de mogelijkheden.

Ik heb auto adaptive, cycle preventie, ota, meertalig (nederlands kan je gebruiken) etc. De andere oplossing heeft een soort WAR. Ik werk direct tegen de HA api aan ipv mqtt (dat laatste vind ik zelf een beetje nadeel). Qua sensoren is het vergelijkbaar, dus ben ik wel verrast dat je dat anders ervaart.

Maar we werken wel veel samen hoor, de hardware is hetzelfde. Ik zou zeggen dat mijn versie noob vriendelijker is (en meer mogelijkheden heeft)

[ Voor 14% gewijzigd door xoror op 05-11-2025 08:27 ]

[SebastiaanPs]

@KoningSlakkie en er zitten wat extra mogelijkheden in het ESP project van @xoror , maar je hoeft natuurlijk geen ingewikkelde dingen te doen. Je kan het ook simpel houden en gewoon de basis dingen doen.

[ Voor 10% gewijzigd door SebastiaanPs op 05-11-2025 06:29 ]

[Miezie]

KoningSlakkie schreef op woensdag 5 november 2025 @ 00:33:
Ik zat deze topic al een tijdje passief te volgen. Ik ben uiteindelijk toch maar gegaan voor een kant en klaar voor geprobeerde microcontroller module van ebay. Omdat zelf programmeren toch iets te fanatiek is voor mij. Kostte dan wel 55 euro inclusief verzending vanuit UK. Maar het werkt geweldig in home assistant via MQTT. En is precies wat ik zoek. En alsnog goedkoper en beter dan de wifi module van Mitsubishi zelf zonder cloud gedoe.

Ik zie wel dat mijn versie super uitgebreid is qua functionaliteit dan wat ik hier tegen kom. Maar ik kan wel zo een beetje de meeste sensoren en statussen uitlezen. Maar ik kan niet veel instellen. Maar aan/uit van SWW, vloerverwarming loop. In eco en boost etc is meer dan genoeg voor mij. Genoeg om te combineren met evt zonnestroom overschot.

Dus voor de noobs die mee kijken (weet even niet of ik het hier mag delen, zo niet, mijn excuses alvast)
Ebay Link

Je beseft je dat dit eigenlijk gewoon hetzelfde concept is? Gelukkig kan je de software van @xoror er alsnog op zetten .

[xoror]

@SebastiaanPs Maar hij zegt dat we minder kunnen, dus das wel apart.

Ik heb juist de auto adapt gemaakt zodat mensen eenvoudig efficient kunnen stoken. Geen ingewikkelde zaken instellen. De self learning curve bleek helaas te lastig (algo werkt, maar users krijgen het vaak niet goed ingesteld). De delta T methode lijkt wel goed te lukken. Min/max instellen en laat hem maar werken.

De bias werkt nog steeds zodat je mooi op tarieven kan sturen

[Miezie]

xoror schreef op woensdag 5 november 2025 @ 08:10:
@SebastiaanPs Maar hij zegt dat we minder kunnen, dus das wel apart.

Ik heb juist de auto adapt gemaakt zodat mensen eenvoudig efficient kunnen stoken. Geen ingewikkelde zaken instellen. De self learning curve bleek helaas te lastig (algo werkt, maar users krijgen het vaak niet goed ingesteld). De delta T methode lijkt wel goed te lukken. Min/max instellen en laat hem maar werken.

De bias werkt nog steeds zodat je mooi op tarieven kan sturen

Mqtt support is niet standaard toch?

[xoror]

@Miezie Nee, moet je aanzetten, maar met mqtt kan je niet meer dan direct met de HA api. Ik zou stellen dat de api betrouwbaarder is. Mqtt in het andere project wordt volgens mij alleen gebruikt voor HA integratie. Ik doe dat gewoon direct op de HA api.

Enige wat mqtt kan, is entiteiten reloaden, maar dat is een HA limitatie, dus ik verwacht dat die capability op den duur ook weg gaat.

Het andere project werkt samen met melpump, dus als je nog melcloud gebruikt en melpump is dat een logischere keuze.

We zien elkaar verder niet als rivalen oid hoor, meer collegas en recommenden elkaars firmwares ook gewoon hoor.

[barcomoon]

barcomoon schreef op dinsdag 4 november 2025 @ 19:47:
[...]


Zeker. De informatie komt overal goed door, op de controller etc. Ik zal morgenochtend, als er weer warmtevraag is, nog een keer een test doen.

@xoror

Ok, ik ben dus veel te ongeduldig...

Vanochtend een paar test gedaan en het lijkt toch te werken met de remote thermostat. Zie hieronder een aantal scenarios waarbij de warmtepomp zelf uit gaat en weer aan gaat:


Het is wel een trage reactie. De warmtepomp lijkt maar eens in het kwartier (ongeveer) te checken of er iets uit/aan moet. Daarnaast lijkt de hysterese voor aanzetten 0.5 en voor uitzetten 1. Die overshoot is best groot eerlijk gezegd. Ik weet niet of ik dat zou willen going forward. Misschien dan toch maar een “echte” andere thermostaat gebruiken op de IN1. Iets waar ik over na ga denken.

Maar goede nieuws is, er was nooit een issue. Het was volledig een user issue…

[badFISH]

@xoror Kan het zijn dat auto adaptive anders reageert als de vakantiemodus aan staat.
Die stond bij mij de afgelopen 2 dagen aan, en de warmtepomp ging gelijk zo snel mogelijk de woning proberen te verwarmen door de aanvoertemp meteen naar 33gr te brengen. Ik heb de schakelaar nu uit staan en de warmtepomp verwarmt heel rustig de woning op, zoals ik ook verwacht wat die moet doen.

PS. had de vakantiemodus niet bewust aangezet.

[xoror]

@barcomoon Je kan die refres instellen he ? ;-) helaas is 10m het 'snelste' wat je kan instellen. Is ws om batterij te besparen van de wireless thermostaat.


Fijn dat het opgelost is.

@badFISH Dat is een kleine nadeel van de self learning curve, hij ziet een dusdanig grote fout dat hij die meteen probeert te corrigeren. Je kan een bias instellen zodat hij minder snel start (dus zorgen dat setpoint - kamer temp + bias <= 0.3)

Maar als je de laatste pre-release pakt, kan je delta T methode selecteren, die vangt dit veel mooier op zonder bias ;-)
https://github.com/gekkek...releases/tag/2025-11-05.2

[ Voor 7% gewijzigd door xoror op 05-11-2025 12:14 ]

[Blackraven]

@xoror Kan ik die delta T methode ook voor Zone 2 gebruiken? Of is dit nog puur voor 1 zone-systemen?

[xoror]

@Blackraven Ja ook voor 2 zone. Alleen had jij het een beetje aparte setup, maar proberen kan altijd he

[Blackraven]

@xoror Zit er een limiet aan de aanvoertemp?
Want het probleem bij de ecodan is dat je de max voor beide zone's tegelijk moet ingeven.
Ik draaide pre-buffer op max. 40, maar nu wil ik de buffer ook door kunnen laden en heb hem op 55 gezet, maar dat is dus ook wat hij nu zone 2 in zou kunnen sturen... Daarom draai ik nu ook geen RR meer, maar alleen WAR of vaste T_a.

[xoror]

@Blackraven Ja je stelt de limit in met min en max flow temp.
In jouw geval moet je de 2 zones onafhankelijk aansturen.

Maar hoe doe je het nu als je de buffer naar 55c brengt, wat doet de andere zone dan ?

[Blackraven]

@xoror De buffer heb ik als Zone1 gedefiniëerd, dan draait Zone2 mee op diezelfde T_a, en knijpt die met het mengventiel van de externe pompgroep terug naar de gestelde T_a voor Z2, dus in mijn geval beperkt door wat ik zelf als flowtemp instel of op basis van de WAR-curve. Maar als je die op RR laat staan kan hij hem dus doordrukken naar de T_a van Z1 door het mengventiel volledig open te gooien.

[ Voor 5% gewijzigd door Blackraven op 05-11-2025 12:06 ]

[xoror]

@Blackraven Zit ik alleen met het punt wanneer je zelf naar 55c brengt, doe je dat door setpoint van z1 n aar 55c te brengen?

Dus als je z1 naar 55 brengt, dan moet je zorgen dat de z1 thermostaat vraag heeft (dus iets van 55c setpoint instellen). Het algo zal de z1 aanvoer verhogen zo lang er vraag is (en de retour omhoog komt). In die zin zou het moeten werken, maar je moet even goed naar vraag van thermostaat1 en thermostaat2 kijken. De max flow moet je dan op 55c zetten. Helaas geldt die max flow ook voor z2. Maar ik gok dat je bij z2 allang je setpoint haalt bij iets van 30 a 35? dan is er geen demand meer en sluit z1. Ik denk dat het wel goed gaat.

Elke zone wordt puur gestuurd op zijn eigen return waarde

[ Voor 6% gewijzigd door xoror op 05-11-2025 12:16 ]

[Blackraven]

Z1 stuur ik met de EV Smart charging integratie op basis van energieprijzen middels de svc-prohibit.
(ik heb beetje zelfde idee als Zjemm, maar dan zonder thermostaat, maar geen gewijzigde dipswitches; dus bij mij ook altijd vraag op Z1 als ik de prohibit er af haal).
Maar daar kan ik met de flowtemp spelen inderdaad, zolang die maar >= Z2 is, als ze beide vraag hebben.
's Ochtends als buffer leeg is, draait ie alleen op Z2 en drukt ie eigenlijk rechtstreeks de aanvoer van de binnenunit 1:1 de pompverdeler van Z2 in, dus dan staat het mengventiel wel gewoon volledig open.

[xoror]

@Blackraven Ja in de ochtend kijkt hij alleen naar de retour van z2 als z1 geen vraag heeft.
Maar even checken, kan je dipswitch 2 en dipswitch 3 posten ?

Ik heb nu een globale max flow temp, maar misschien moet ik toch maar z1 en z2 apart toestaan, maar ja weer extra param
Dan kan je een max flow temp per zone afdwingen, al denk ik dat het niet nodig is als je demand voor de andere zone maar tijdig stopt

[ Voor 47% gewijzigd door xoror op 05-11-2025 12:40 ]

[Blackraven]

@xoror Ah, ik zie het nu, je AA is voor beide zone's, ik had verwacht per zone, net als de prohibits.
Mijn probleem treedt vooral op als buffervat weer is doorgeladen naar bijv. 55, maar de RR ijlt dan nog na op basis van leeg buffervat en buitenunit prohibit. Dus stel vat is nog 25, maar hij krijgt woonkamer niet op temperatuur, dan pusht de RR flow setpoint zomaar omhoog en duurt het weer even voordat hij weer onder voor vvw acceptabele temperaturen komt.
Zit uiteraard wel een fysieke maximaalthermostaat op de externe pompgroep van Z2, maar liever niet daarop begrenzen.

Edit: zit net even te denken, maar zou ook nog een virtuele maximaal thermostaat op de RR kunnen zetten op basis van de gevraagde T_a van de RR. Denk dat ik dat eens ga proberen. Dan kan Z1 gewoon op vaste T_a blijven.

[ Voor 13% gewijzigd door Blackraven op 05-11-2025 14:39 ]

[xoror]

@Blackraven AA doet per zone afhandelen. elke zone kan een andere retour hebben, dus flow setpoint wordt voor elke zone anders daardoor.

In AA kan je z1 en z2 feedback current temp terug communiceren, de setpoint zet je via de reguliere virtual thermostaat van de esp (room z1 en room z2). error is dus per zone berekend

@Blackraven Had even je dipswitches nog bekeken. Je z1 en z2 kunnen idd op andere temps, dus het zou moeten werken zoals ik het geschets had.

[ Voor 23% gewijzigd door xoror op 05-11-2025 21:07 ]

[xoror]

Nieuwe build beschikbaar waarin de error range afhankelijk is van vloer type. Dus voor vloer verwarming is 1.5 de max fout, maar bij radiatoren is dat 2.5. Tevens heb ik een flow calculator in html erbij gedaan. Dan kan je even spelen welk profiel het best past. Je kan dan instellen wat de retour temp is, en zien welke flow temp hij kiest op basis van de fout.

https://gekkekoe.github.i...hp/auto-adaptive-sim.html

2e run vandaag, met aangepaste error range. Start is zeer rustig en prima COP. Ik denk dat het bijna gereed is voor release.

[ Voor 40% gewijzigd door xoror op 06-11-2025 20:07 ]

[ricvee]

Bij mij loopt het ook zeer rustig. Ik merk wel dat ik een beetje tussen vloerverwarming en hybride in zit. Misschien ga ik iets tweaken met automations om wanneer het setpoint meer dan 0.5 boven kamertemperatuur is dan hybride te kiezen en wanneer dit verschil minder dan 0.3 is dan vloerverwarming. Of wat met bias gaan tweaken.
Dan zou de kamer sneller opwarmen en daarna rustig op temperatuur houden.

[ Voor 10% gewijzigd door ricvee op 06-11-2025 21:16 ]

[DarkPino]

Hi all,
Ik weet niet of dit in dit topic thuis hoort of in he ttopic over de Ecodan. Ik probeer eerst hier.
Sinds een paar weken nu trotse eigenaar van de uitlees module, dank voor het maken!
Wel zie ik (sinds installatie eigenlijk) gedrag wat ik lastig kan verklaren

Dit is zoals je ziet 04-11 waar de WP een soort van pendelt maar ook weer niet: er zit elke keer een half uur tussen het stoppen en starten dus echt pendelen is het niet maar mooi constant draait hij ook zeker niet. Gekke is dat ik afgelopen nacht bijvoorbeeld weer een super constant beeld heb en ik snap niet zo goed hoe dit komt.


Hebben jullie enig idee?
Ikz ie nu dat de blauwe lijn niet laat zien wat het is: dat is de compressor frequentie

[ Voor 3% gewijzigd door DarkPino op 06-11-2025 21:16 ]

[xoror]

@ricvee https://gekkekoe.github.i...hp/auto-adaptive-sim.html Daar kan je alles proberen, die secondary params zijn ingevuld door selectie box. Misschien zijn mijn defaults ook nog niet goed. Voor UFH zijn ze vrij goed, daar draai ik al 3 dagen mee.

De andere lijken logisch maar als het net off is moeten laten weten , misschien zijn de defaults nog niet helemaal lekker voor hybrid en/of radiatoren. In jou geval kan je met de bias harder laten starten idd. Zie simulator.

@DarkPino Ziet eruit als de ruimte regeling. Gebruik je de heat target als operating mode? In het andere topic zitten meer RR gebruikers btw. Misschien kan @SebastiaanPs je helpen met settings om dat weg te krijgen

[ Voor 4% gewijzigd door xoror op 06-11-2025 21:27 ]

[DarkPino]

Dank voor de snelle reactie! Nee ik gebruik HCC als operating mode. Wat is RR?

[xoror]

Ruimte regeling, weet je verder heel zeker ? Want dat lijkt echt op intermitterend verwarmen.
Met de curve krijg je niet zulke rare pauzes. Je heb cycle prevention niet aangezet oid right?

[DarkPino]

Ik ben er achter...


Ga kijken of ik dit softwarematig kan oplossen maar eigenlijk moet ik denk ik gewoon naar een andere thermostaat waarin ik dit zelf kan regelen. Is de panasonic nog steeds de enige mogelijkheid? Ik heb nu een Tado

[xoror]

Oh, dat ziet eruit als thermostaat. Staat hij voor CV ingesteld dat hij in blokken verwarmd ?
Kan je nergens die "CV" mode uitzetten ? moet je even in de handleiding kijken.

Je kan elke thermostaat zowat aansluiten die een relais aan kan sturen. Je moet honeywell vermijden. Zou als ik jou was handleiding doornemen of er iets in staat over slim verwarmen oid. Je moet hem zo dom mogelijk maken, alleen aan/uit met liefst 0.1c overshoot oid.

Bij jou hebben ze ook in1 omgekeerd, dus Off -> demand, en On -> geen demand.

[ Voor 8% gewijzigd door xoror op 06-11-2025 22:25 ]

[DarkPino]

Thanks! Ja ik kan iedere thermostaat maar die zal niet zo makkelijk in te stellen zijn toch? (overshoot heb ik het dan over)
Kan overigens natuurlijk ook gewoon de mitsibushi thermostaat weer gaan gebruiken natuurlijk

[xoror]

@DarkPino vraag in het andere topic, zullen vast Tado users zitten. Je moet die smart/cloud zooi uit zien te zetten. Het moet gewoon als aan/uit thermostaat fungeren

[ricvee]

@xoror Over de Delta T AA: wordt er in het algorithme ook gerekend met de buitentemperatuur?
Ik zie het niet terug in de calculator, maar nog wel in de logging van de ESP:
[23:29:42.439][D][auto_adaptive:415]: Processing Zone 1: Room=21.2, Target=21.5, Outside=7.0, Bias=0.5, overshoot=0.3, heating: 1, cooling: 0

[xoror]

@ricvee 'nee', Maar de buiten temp heeft indirect effect via de retour.

[xoror]

https://github.com/gekkek...releases/tag/2025-11-07.1
Volgende release, nu met delta T methode.

ATTENTIE: de self learning curve wordt met de volgende release weg gehaald en vervangen met de delta T methode. Dus stap nu over

- upgraded to esphome 2025.10.4
- AA: Add alternative heating strategy: [Delta T control](https://github.com/gekkek.../auto-adaptive-delta-t.md). Please **test/use/migrate to** this strategy, it will replace the `self learning curve` in the next release. It should have superior performance. use the [simulator](https://gekkekoe.github.i...hp/auto-adaptive-sim.html) to choose the correct profile
- AA: Delta T, handle defrost weather by reducing delta T to minimum of the selected profile
- AA: Ensure auto adaptive loop (if enabled) is executed on compressor off -> on transition
- AA: Use z1/z2 return temp instead of primary when using multi zones
- Short cycle: handle lockout restore periodically, fixes lockout state stuck when rebooting during lockout
- AA: Derive max error range from floor type, ufh = 1.5, hybrid = 2.0, radiator = 2.5
- AA: Handle predictive cycle boost when using Delta T strategy
- Add Pump consumption, speed setting

[jappas]

DarkPino schreef op donderdag 6 november 2025 @ 22:53:
Thanks! Ja ik kan iedere thermostaat maar die zal niet zo makkelijk in te stellen zijn toch? (overshoot heb ik het dan over)
Kan overigens natuurlijk ook gewoon de mitsibushi thermostaat weer gaan gebruiken natuurlijk

Een eenvoudige aan/uit thermostaat, met kleine hysterese en mogelijkheid om temperatuur terug te koppelen in HA is nog niet zo makkelijk te vinden. Ik neig nu naar de Netatmo thermostaat.

Het zou zo moeilijk niet moeten zijn zou je denken. Een wifi/Zigbee thermostaat die zijn temperatuur en setpoint rapporteert en een relais schakelt. Helaas heeft veel Chinees spul actief 230V nodig en heb ik ook geen inbouwdoos op de plek van de thermostaat.

[Zjemm]

@jappas dat is idd niet zo makkelijk ik was al aan het zoeken naar draadloze die dan HA ondersteunen.


Als alternatief heb ik een tweede ESP met de thermostaat software erop aangesloten.
ik heb een uitbreiding gemaakt op de ESP met esphome-ecodan-hp software die de temperatuur van mijn zone 1 uitleest (uit de MRC die in de woonkamer hangt) ( zone 1 is bij mij een copy van temperatuur van zone2) en die temp doorgeeft aan de ESP met thermostaat, welke dan weer schakelt

een beetje een omweg maar dat werkt wel. en waarom? omdat het kan

Voor verwarmen hou ik voorloping nog wel verwarmen op ruimte temp aan. dus voor nu gebruik ik het alleen om te testen.

maar met koelen word het denk ik weer een ander verhaal. maar dat ga ik komend seizoen onderzoeken.

[xoror]

@DarkPino @jappas
mijn cnrf project https://github.com/gekkekoe/esphome-ecodan-remote-thermostat is absoluut het goedkoopst

Je kan ook het heishamon board gebruiken en een van de 2 relais gebruiken om de in1 zelf aan te sturen.
@Zjemm heeft een aparte setup, hij heeft de hoofdbediening als thermostaat en geeft die temp via cnrf weer terug om in andere modes een stop condities te krijgen. Maar met CNRF en een temp sensor kan werkt het ook.

Maar ik kan me niet voorstellen dat die tado niet als aan/uit thermostaat kan fungeren eerlijk gezegd. Je moet hem configgen zodat hij niet modulerend is (even snel gespiekt in handleiding). Ik denk dat dat jouw probleem is.Je moet al die slimme functies uitzetten, en dan ben je er.

[jappas]

Ik denk aan een temperatuursensor die meet en feedback geeft (die zit er nu al) en kan middels jouw module schakelen nu.

Deze waarde schrijft dan naar 'Zone 1 Room Temperature' toch (per 0,1C)? Dan slaat de pomp af als de setpoint hiervan bereikt is? Nu is de Zone 1 temperatuur te hoog namelijk omdat deze uit de controller in de buurt van de binnenunit/boiler zit.

Moeten er enkel nog knopjes op de muur. Wel een kans om een tablet aan de muur te pitchen in huis.

[xoror]

CNRF kan max in 0.5 resolutie, al heb ik nog niet geprobeerd om op 0.1 te sturen.
En ik denk dat dat misschien wel werkt, wat ik zag dat de mitsubishi RR ook stiekem setpoint hanteert op 0.1c

[Miezie]

Mooi dat ik je een inzicht heb kunnen geven wat gemak brengt @xoror . Elke dag een stukje beter :-).

[Blackraven]

xoror schreef op vrijdag 7 november 2025 @ 09:22:
https://github.com/gekkek...releases/tag/2025-11-07.1
Volgende release, nu met delta T methode.

ATTENTIE: de self learning curve wordt met de volgende release weg gehaald en vervangen met de delta T methode. Dus stap nu over

[...]

Gaaf, nieuwe sensoren voor de circulatiepomp zie ik?

[xoror]

@Blackraven Ja je kan je pompstand en verbruik zien. Voor pomp1 voor nu, evt later ook andere die via pwm gaan. Je kan nu ook errors zien voor de pomp.

Bij mij dus 59W voor mijn pomp

[peterpijpelink]

@xoror wat is nu slimste om te doen als je AA wilt inzetten? Is dan flow de beste keus of curve met Delta-T? Zoek nogal naar wat slim is, als ik ruimte verwarmen kies dan is het meer zoals een CV ketel heb ik idee, blokken warmte en tijdstippen dat er niets is qua warmte afgifte.

Ik zoek vooral naar een opzet waar ik weinig werk aan heb. Gisteren 2 Jaga liv radiatoren geïnstalleerd met fans/speedboosters. Gelijk merkbaar tov de vorige stalen bakken aan de wand die nauwelijks warm werden.

Vloerverwarming meet ik nu op 3 plekken, verdeler aanvoer/retour en daar wil ik voornamelijk op gaan sturen. En omdat we toch bezig waren overal sonof tvr zigbee thermostaat knoppen geïnstalleerd, want meten is weten.

[DarkPino]

Thanks voor de tips!
Punt is dat je dat dus zelf niet kan uitzetten (alle luxe functies) in de Tado. Dat moet via de helpdesk en die zeggen steeds dat het niet kan helaas. Nu krijg ik ook weer de vraag terug of ik vloerverwarming heb ondanks dat ik gewoon gevraagd heb: hij moet aan bij 0,3 graden lager dan setpoint en uit met 0,3 hoger dan setpoint.

[ricvee]

Met de Delta T AA heb ik nu verwarmt met Bias op 0.8. Nu Bias op 0 gezet, en de compressor slaat af, terwijl daar volgens mij geen reden voor is?
[16:40:46.370][D][auto_adaptive:345]: Starting auto-adaptive cycle, z2 independent: 0, has_cooling: 0
[16:40:46.376][D][auto_adaptive:415]: Processing Zone 1: Room=20.6, Target=21.0, Outside=13.0, Bias=0.8, overshoot=0.3, heating: 1, cooling: 0
[16:40:46.379][D][auto_adaptive:582]: Z1 HEATING (Delta T): calculated_flow: 36.7°C (Return 32.0 + Scaled delta T 4.7, error^2: 0.64, boost: 0.0)
[16:40:46.386][D][auto_adaptive:663]: CMD: Set Dependent Heat Flow -> 36.5°C (max of Z1:36.5, Z2:0.0)
[16:50:46.376][D][auto_adaptive:345]: Starting auto-adaptive cycle, z2 independent: 0, has_cooling: 0
[16:50:46.382][D][auto_adaptive:415]: Processing Zone 1: Room=20.7, Target=21.0, Outside=13.0, Bias=0.8, overshoot=0.3, heating: 1, cooling: 0
[16:50:46.388][D][auto_adaptive:582]: Z1 HEATING (Delta T): calculated_flow: 36.4°C (Return 32.0 + Scaled delta T 4.4, error^2: 0.54, boost: 0.0)
[16:50:46.391][D][auto_adaptive:663]: CMD: Set Dependent Heat Flow -> 36.0°C (max of Z1:36.0, Z2:0.0)
[17:00:46.415][D][auto_adaptive:345]: Starting auto-adaptive cycle, z2 independent: 0, has_cooling: 0
[17:00:46.415][D][auto_adaptive:415]: Processing Zone 1: Room=20.8, Target=21.0, Outside=13.0, Bias=0.0, overshoot=0.3, heating: 1, cooling: 0
[17:00:46.415][D][auto_adaptive:582]: Z1 HEATING (Delta T): calculated_flow: 35.1°C (Return 32.5 + Scaled delta T 2.6, error^2: 0.02, boost: 0.0)
[17:00:46.415][D][auto_adaptive:663]: CMD: Set Dependent Heat Flow -> 35.0°C (max of Z1:35.0, Z2:0.0)
[17:05:27.358][D][auto_adaptive:405]: Compressor start: triggering auto-adaptive loop.
[17:05:27.366][D][auto_adaptive:345]: Starting auto-adaptive cycle, z2 independent: 0, has_cooling: 0
[17:05:27.371][D][auto_adaptive:415]: Processing Zone 1: Room=20.9, Target=21.0, Outside=13.0, Bias=0.0, overshoot=0.3, heating: 1, cooling: 0
[17:05:27.377][D][auto_adaptive:582]: Z1 HEATING (Delta T): calculated_flow: 35.5°C (Return 33.0 + Scaled delta T 2.5, error^2: 0.00, boost: 0.0)
[17:05:27.382][D][auto_adaptive:663]: CMD: Set Dependent Heat Flow -> 35.5°C (max of Z1:35.5, Z2:0.0)

[xoror]

@peterpijpelink AA + delta T methode, die andere gaat weg, te moeilijk voor 90% van de gebruikers. Gewoon kamer setpoint instellen, vloer profiel kiezen (zie simulator), min/max instellen en je heb er geen omkijken meer naar.

@DarkPino Volgens google kan het wel hoor. Iets met manual mode forceren oid. Maar ik heb dus niet z'n ding, dus echt zeker weten doe ik het niet.

@ricvee De compressor stopt alleen als
1) setpoint is bereikt
2) min vermogen kan hij niet kwijt

De Bias kan ervoor zorgen dat je door je min vermogen grens wordt gedrukt (maar je kan daar de predictive cycle voor aanzetten). Ik zie uit je log dat hij stop/start, dus ws 2 van toepassing.

Een bias is een tijdelijk iets dat je even in wil grijpen, je moet niet altijd draaien. Dan heb je het verkeerde profiel (of missen we een profiel). Als ik het zo zie moet je 1 profiel hoger. Of even in de simulator tweaken en mij laten weten welke (Secondary params) instelling goed werken voor jouw hybrid setup. Dan kan ik kijken of ik dat profiel iets kan tweaken of een nieuwe profiel toevoegen als je net tussen UFH en Hybrid in valt.

[ Voor 18% gewijzigd door xoror op 07-11-2025 17:26 ]
